Installation and User Instructions
LTE is a trademark of ETSI
TRIAX UFO 170
Active digital antenna FM / DAB / DAB+ / BIII / UHF
Model Item no.
TRIAX UFO 170 109170
Version 891022A 01 - 2016 DK, EN, DE, SE, FR
10 mm
Tilslutningskabel og montage
8 mm
3 mm
2 mm
Anvend udelukkende klasse A eller A+ skærmede koaksialkabler.
Monter UFO på beslag/foden
monteringsvejledning
A
A: Skub fremad B: Skub ned C: Tjek at UFO skallerne passer fuldstændigt i beslaget. D: Fastgør med de medleverede skruer.
B
DK
C
D
2
Montagemuligheder på vertikal eller horisontal overade
Placering af antennen:
Saml beslag og montageplade. Anbring antennen og afmærk, hvor hullerne for fastgørelse er placeret.
Montering på mast.
Min. 80mm
3
DK
Montage med universalbeslag
monteringsvejledning
Montage med centermontering (ekstratilbehør til UFO 170)
Placering af antennen:
Centermontagebeslag og montagep­lade. Anbring antennen og afmærk, hvor hullerne til fastgørelse er placeret.
DK
4
Placeret antenne og fastgjort kontramøtrik.
Fejlsøgning
Problem Mulig fejlkilde Løsning
Svagt eller manglende signal
Interferens Interferens skyldes ofte andet
Pixelering og manglende lyd
Dette skyldes ofte en kort­slutning eller manglende forbindelse i koaksialkablet eller kabelkonnektorerne.
Tjek LED på strømforsyning/ strømindføringslter (tilbehør IFP 5xx).
Tjek LED på UFO antennen.
elektronisk udstyr – mobiltelefoner, computere, tablets eller transmittere, som anvendes tæt ved UFOen.
Pixelering og manglende lyd skyldes ofte andet elektronisk udstyr – mobiltelefoner, computere, tablets eller transmittere, som anvendes tæt ved UFOen.
Fjern kablet fra strømforsyningen/ strømindføringsltret.
Hvis LED lyser, er der en kort­slutning i kablet. Reparer eller udskift kablet.
Hvis LED ikke lyser, skal strømforsyningen/
strømindføringsltret udskiftes.
Hvis LED lyser på strømforsyning/
strømindføringslter men ikke
på UFOen, er der muligvis en manglende forbindelse i kablet eller konnektorerne.
Reparer eller udskift kabel og/eller konnektorer.
Forøg afstanden til mulige kilder til interferens.
Forøg UFOens højde for at forbedre signalmodtagelsen.
Forøg afstanden til mulige kilder til pixelering og manglende lyd.
Forøg UFOens højde for at forbedre signalmodtagelsen.
Ekkobilleder; dobbelte billeder (kun analogt signal)
Ekkobilleder skyldes, at tv-signalet reflekteres fra bygninger, store skibe osv.
5
Hvis positionen ændres få meter, vil problemet ofte forsvinde.
DK
Eksempler på anvendelse.
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
+ 5V from TV
Requires 5V
output from TV
(check TV manual)
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
Eksempel 1
Eksempel 2
monteringsvejledning
Eksempel 3
Eksempel 4
DK
6
Tekniske data:
Type UFO 170 Digital
Varenr. 109170
Frekvensområde FM DAB/VHF UHF
Kanaler FM/DAB/DAB+/5-12/21-48 Elementer stk. 1 Åbningsvinkel ver./hor. deg. 90/360 Vindbelastning N 5.5 Forstærkning VHF/UHF dB 28/27 Støjtal dB 3.0 Maks. udgangsspænding VHF/UHF dBµV Spænding V 5-24 Strømforbrug mA 45 Dimensioner længde
bredde højde
Konnektor F-konn Medleveres Mastebeslag
MHz MHz MHz
mm mm mm
87.5-108 174-300 470-694
107/104
325 255
65
Ø25-60
Plasticholder
Universalbeslag
Tilbehør
Strømforsyning Varenr. 339502
IFP 502
IFP 522
Strømforsyning/ -indføringslter
Varenr. 339522
7
Centerbeslag
Varenr. 133225
DK
Connection cable and assembly
10 mm
8 mm
3 mm
2 mm
Use Class A or A+ high shielded coaxial cable only.
Mount UFO on base
Mounting instruction
A
A: Push forward B: Push down C: Ensure that the UFO shells are fully mated with the bracket D: Secure with enclosed screws
EN
B
C
D
8
Mounting options on vertical or horizontal surface
Positioning the antenna:
Assemble brackets and desk mount. Positioning the antenna and
mark off holes for xing.
Mounting on mast.
Min. 80mm
9
EN
Mounting with universal mount
Mounting instruction
Mounting with centre mount (optional accessory for UFO 170)
Positioning the antenna:
Centre mounting bracket and deck­mount. Position the antenna and mark
off holes for xing.
EN
10
Positioned antenna
and counter nut xed.
Troubleshooting guide
Problem Possible root cause Solution
Weak or missing signal
Often this is caused by a short or a missing connection in the coax cable or the cable connectors.
Remove the cable from the PSU/ power inserter. If the LED lights up, there is a short in the cable. Repair or replace the cable.
Interference
Pixelation and missing audio
Ghosting; double pictures (analog signal only)
Check LED on PSU/power inserter (optional accessory IFP XXX)
Check LED on UFO antenna
Interference is often caused by electronic equipment – mobile phones, computers, tablets or transmitters being used in close proximity to the UFO.
Pixelation and missing audio is often caused by electronic equipment – mobile phones, computers, tablets or transmitters being used in close proximity to the UFO.
Ghosting is caused by the TV signal being reflected from buildings, large ships etc.
If the LED lights up on the PSU/ power inserter but not on the UFO, there is possibly a missing connection in the cable or connectors.
If the LED is still on, repair or replace cable and/or connectors.
If the LED is still off, replace the PSU/power inserter.
Increase the distance to the interfering source of possible.
Increase the height of the UFO in order to improve signal reception.
Increase the distance to the interfering source of possible.
Increase the height of the UFO in order to improve signal reception.
Change position a few meters will often solve the problem.
11
EN
Application examples
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
+ 5V from TV
Requires 5V
output from TV
(check TV manual)
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
Example 1
Example 2
Mounting instruction
Example 3
EN
Example 4
12

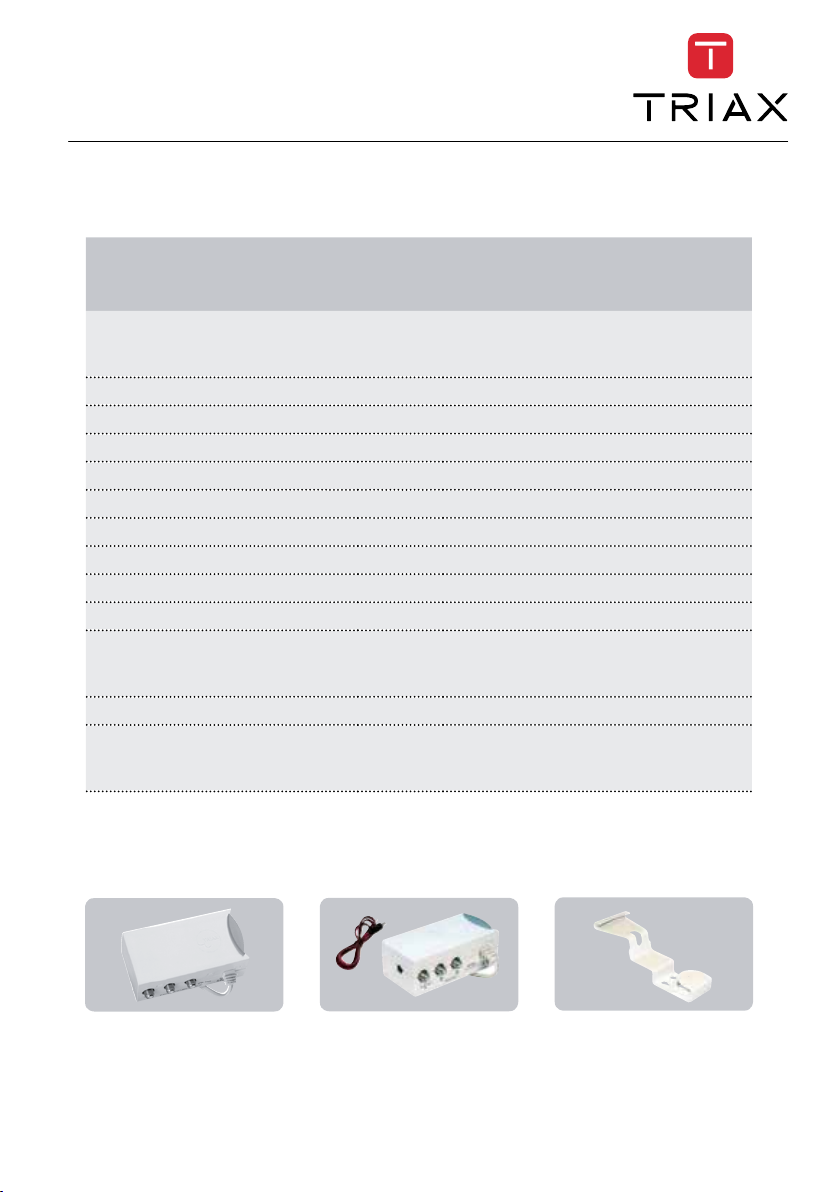

Technical data
Type UFO 170 Digital
Art. No. 109170
Frequency range FM DAB/VHF UHF
Channels FM/DAB/DAB+/5-12/21-48 Elements stk. 1 Opening angle ver./hor. deg. 90/360 Windload N 5.5 Gain VHF/UHF dB 28/27 Noise figur dB 3.0 Max. output voltage VHF/UHF dBµV Supply voltage V 5-24 Power consumption mA 45 Dimensions length
width height
Connector F-conn Included Mast bracket
MHz MHz MHz
mm mm mm
87.5-108 174-300 470-694
107/104
325 255
65
Ø25-60
Plastic base
Universal mount
Accessories
IFP 502
Power supply
Art. No. 339502
IFP 522
Power supply/-inserter
Art. No. 339522
13
Centre mount
Art. No. 133225
EN
10 mm
Montageanleitung

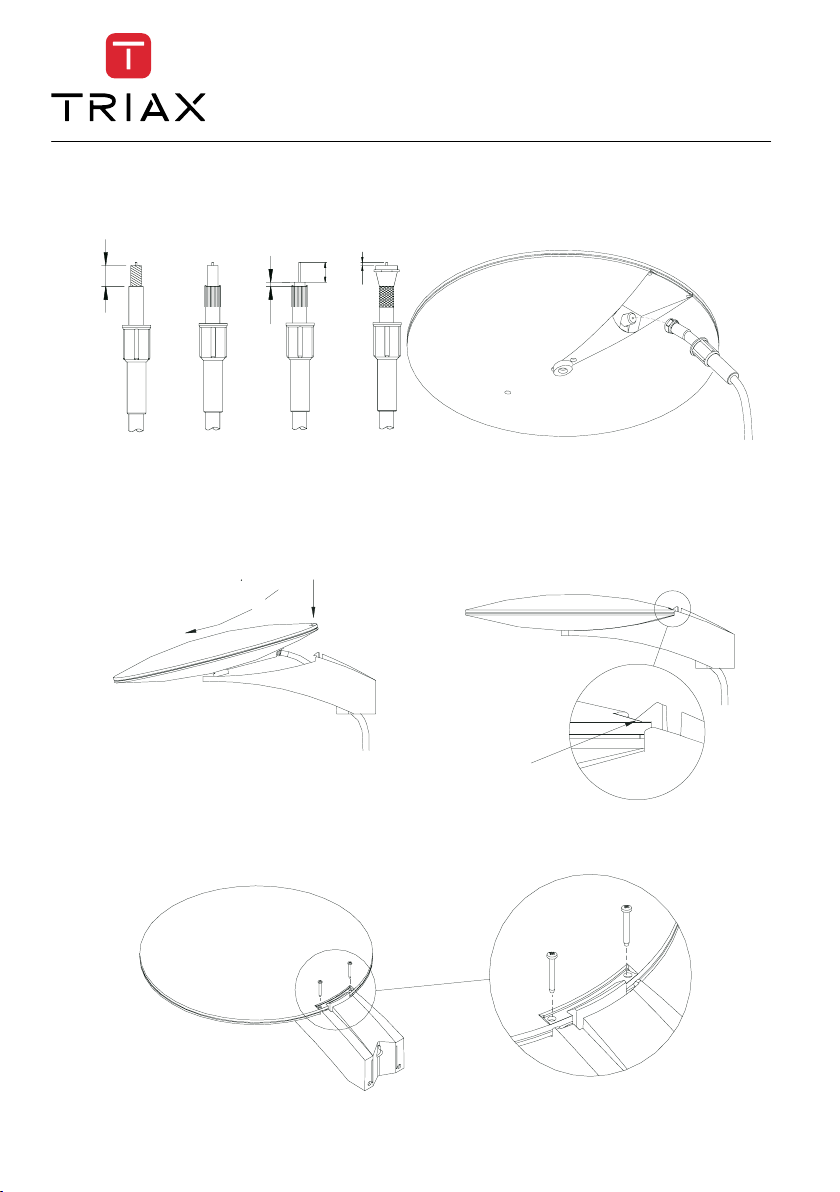

Anschlusskabel und Montage
8 mm
3 mm
2 mm
Verwenden Sie nur Klasse A und A+ geschirmte Antennenanschlusskabel
UFO montieren
A
A: Nach vorn drücken B: Nach unten drücken C: Versichern Sie sich dass das UFO Gehäuse komplett an der Halterung anliegt D: Mit den beigefügten Schrauben sichern.
B
DE
C
D
14

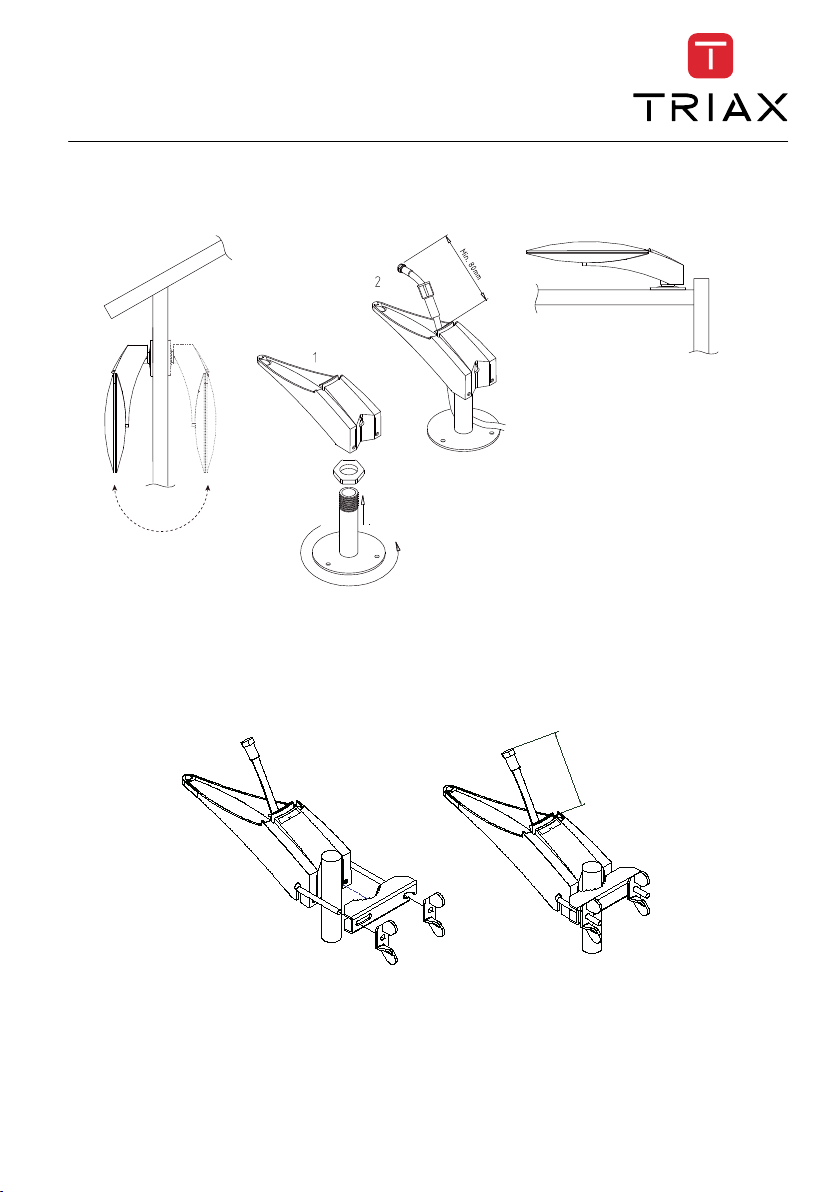

Montagemöglichkeiten an vertikaler oder horizontaler Oberäche
Positionieren Sie die Antenne:
Montieren Sie die Halterung und den Standfuß. Positionieren Sie die Antennen und markieren Sie die Löcher zur Befestigung.
Mastmontage
15
Min. 80mm
DE

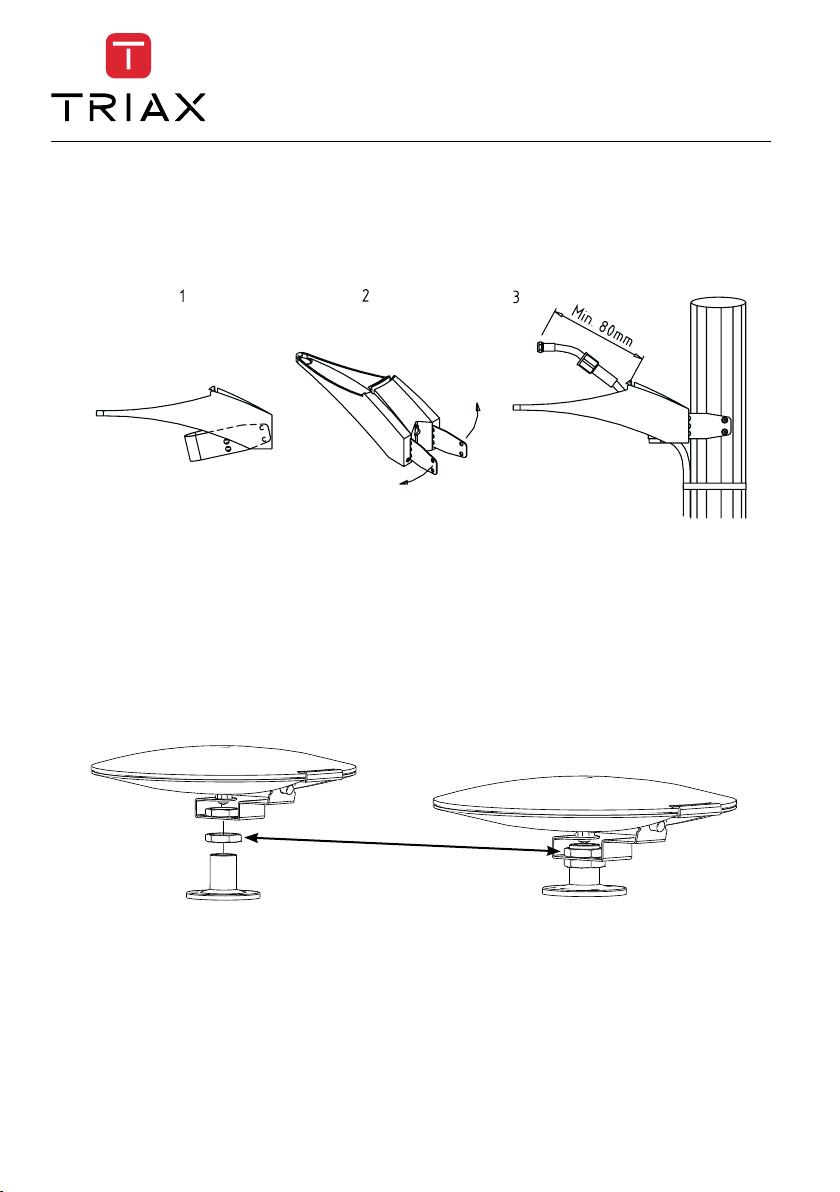

Montage mit der Universalhalterung
Montageanleitung
Monate mit der Zentralhalterung (Zubehör für UFO 170)
Positionieren Sie die Antenne:
Zentrieren Sie die Halterung und Standfuß. Positionieren Sie die Antenne und markieren die Befestigungslöcher.
DE
16
Positionierte Antenne und
xierte Kontermutter.
Troubleshooting guide
Problem Mögliche Fehlerursache Lösung
Schwaches oder kein Signal
Ursache ist oft eine Kurzschluss oder fehlende Verbindung im Koaxialkabel oder den Anschlüssen.
Überprüfen Sie die LED am Netzteil (Optionales Zubehör IFP 5xx)
Überprüfen Sie die LED an der UFO Antenne
Entfernen Sie das Kabel des Netzteils. Wenn die LED leuchtet, ist ein Kurzschluss die Ursache. Reparieren oder tauschen Sie das Kabel.
Wenn die LED am Netzteil aber nicht an der UFO Antenne leuchtet, deutet dies auf ein Verbindungsfehler des Kabels oder der Anschlüsse hin.
Wenn das LED noch immer nicht leuchtet tauschen Sie das externe Netzteil.
Reparieren oder tauschen Sie das Kabel.
Störungen Störungen werden oft durch
Pixelbildung und fehlender Ton
elektrische Produkte ausgelöst – Mobiltelefone, Computers, Tablets oder Sender die in unmittelbarer Nähe zur UFO benutzt werden.
Pixelbildung und fehlender Ton werden oft durch andere elektrische Produkte ausgelöst – Mobiltelefone, Computers, Tablets oder Sender die in unmittelbarer Nähe zur UFO benutzt werden.
17
Vergrößern Sie den Abstand zu einer möglichen Störquelle.
Befestigen sie die UFO an einer Höheren Stelle um die Signalempfangseigenschaften zu verbessern.
Vergrößern Sie den Abstand zu einer möglichen Störquelle.
Befestigen sie die UFO an einer Höheren Stelle um die Signalempfangseigenschaften zu verbessern.
DE

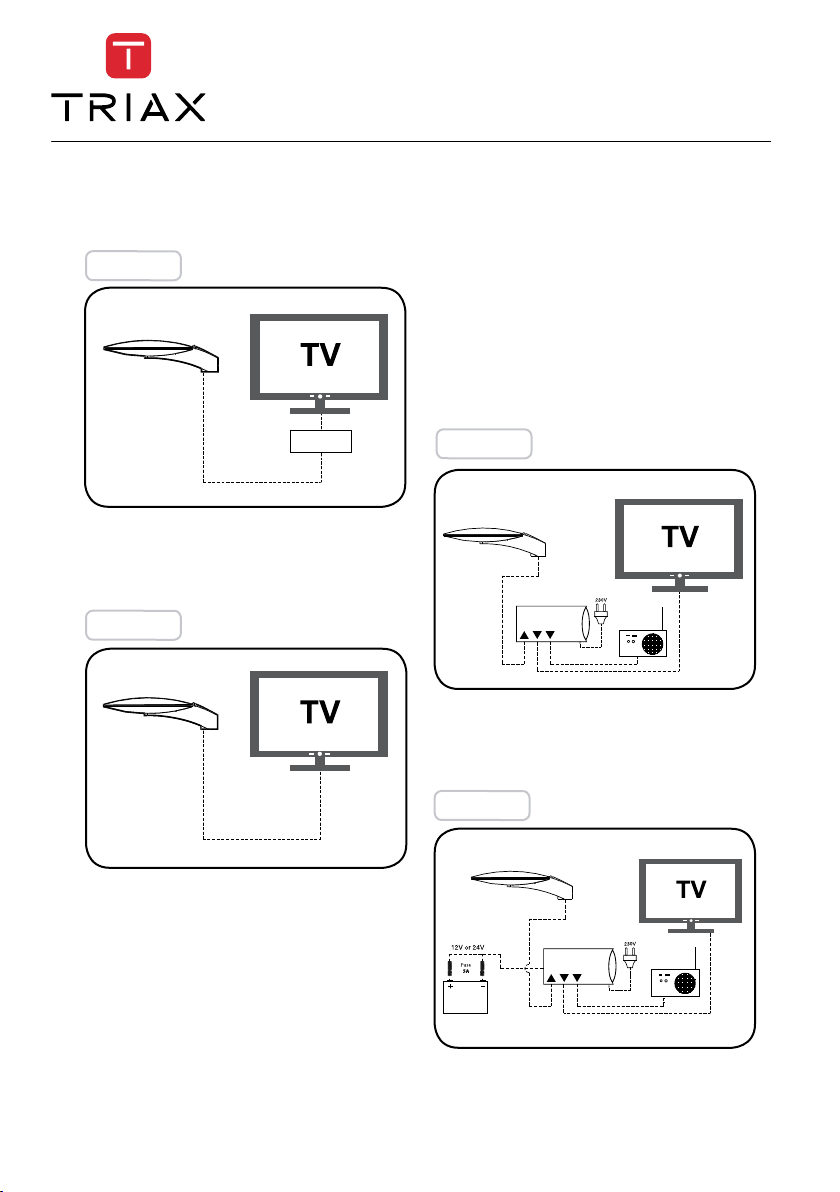

Installationsbeispiel
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
+ 5V from TV
Requires 5V
output from TV
(check TV manual)
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
Beispiel 1
Beispiel 2
Montageanleitung
Beispiel 3
DE
Beispiel 4
18

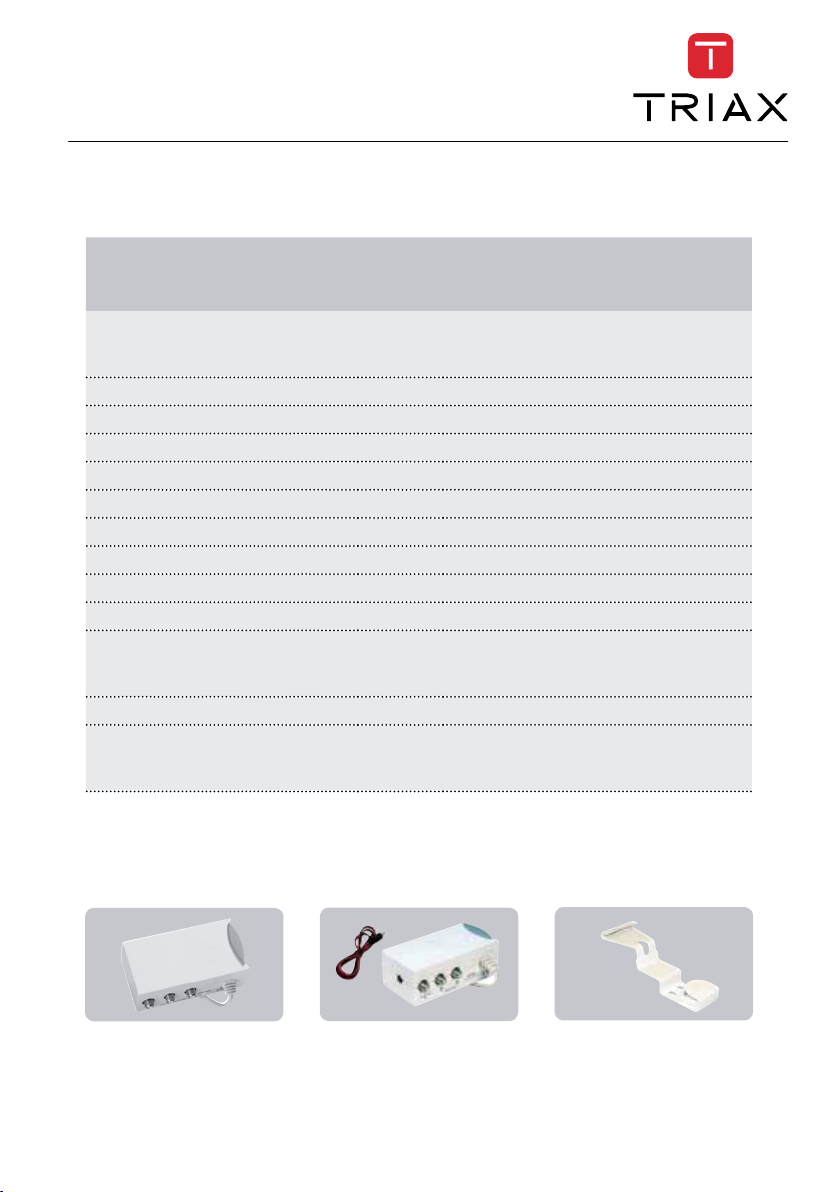

Technische Daten
Typ UFO 170 Digital
Best. Nr. 109170
Frequenzbereich FM DAB/VHF UHF
Kanäle FM/DAB/DAB+/5-12/21-48 Elemente stk. 1 Öffnungswinkel ver./hor. deg. 90/360 Windlast N 5.5 Gewinn/Verstärkung VHF/UHF dB 28/27 Rauschmaß dB 3.0 Max. Ausgangspegel VHF/UHF dBµV Spannungsversorgung V 5-24 Leistungsaufnahme mA 45 Abmessungen Länge
Breite Höhe
Anschluß F-Buchse Halterung Masthalterung
MHz MHz MHz
mm mm mm
87.5-108 174-300 470-694
107/104
325 255
65
Ø25-60
Kunststoff-Fuß
Universal befestigung
Zubehör
Art. No. 339502
IFP 502
Power supply
IFP 522
Power supply/inserter
Art No. 339522
19
Zentralhalterung
Art. No. 133225
DE
Anslutningskabel och montering
10 mm
8 mm
3 mm
2 mm
Använd endast klass A eller A+ isolerade koaxialkablar.
Montera UFO på beslag/foten
UFO 170 digital antenn
Monteringsvägledning
A
A: Tryck framåt B: Tryck nedåt C: Kontrollera att UFO skalet passar fullständigt i beslaget. D: Fäst med de medföljande skruvarna.
SE
B
20
C
D
UFO 170 digital antenn Monteringsvägledning
Monteringsmöjligheter på vertikal eller horisontal yta
Placering av antennen:
Montera beslag och monte­ringsplatta. Placera antennen och markera var hålen för fastsättning är placerade.
Montering på mast.
21
Min. 80mm
SE
Montering med universalbeslag
UFO 170 digital antenn
Monteringsvägledning
Montering med centermontering (extratillbehör till UFO 170)
Placering av antennen:
Centermonteringsbeslag och monter­ingsplatta. Placera antennen där hålen för fastsättning är placerade.
SE
22
Placerad antenn och fastsatt kontramutter.
UFO 170 digital antenn Monteringsvägledning
Felsökning
Problem Möjlig felkälla Lösning
Svag eller ingen signal
Interferens Interferens orsakas ofta av
Pixelering och inget ljud
Detta orsakas ofta av en korslutning eller bristande förbindelse i koaxialkabeln eller kabelkontakten.
Kontrollera LED på nätdelen/
strömltret (tillbehör IFP 5xx).
Kontrollera LED på UFO antennen.
annan elektronisk utrustning – mobiltelefoner, datorer, tablets eller sändare, som används nära UFO-antennen.
Pixelering och bristande ljud orsakas ofta av annan elektronisk utrustning -– mobiltelefoner, datorer, tablets eller sändare, som används nära UFO-antennen.
Avlägsna kabeln från nätdelen/
strömltret.
Om LED lyser är kabeln kortsluten. Reparera eller byt ut kabeln.
Om LED inte lyser ska nätdelen/
strömltret bytas ut.
Om LED lyser på nätdelen/
strömltret, men inte på UFO-
antennen är det möjligtvis problem i kopplingen i kabeln eller kontakterna.
Reparera eller byt ut kabeln och/ eller kontakter.
Öka avståndet till möjliga interferenskällor.
Öka UFO-antennens höjd för att förbättra mottagningen.
Öka avståndet till möjliga källor till pixelering och ljudproblem.
Öka UFO-antennens höjd för att förbättra mottagningen.
Ekobilder; dubbla bilder (endast analog signal)
Ekobilder orsakas av att TV­signalen reflekteras från byggnader, stora skepp etc.
23
Om positionen på UFO-antennen ändras ett fåtal meter, försvinner oftast problemet .
SE
Exempel på användning.
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
+ 5V from TV
Requires 5V
output from TV
(check TV manual)
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
Exempel 1
Exempel 2
UFO 170 digital antenn
Monteringsvägledning
Exempel 3
SE
Exempel 4
24
UFO 170 digital antenn Monteringsvägledning
Tekniska data:
Typ UFO 170 Digital
Varunr. 109170
Frekvensområde FM DAB/VHF UHF
Kanaler FM/DAB/DAB+/5-12/21-48 Element stk. 1 Öppningsvinkel ver./hor. deg. 90/360 Vindbelastning N 5.5 Förstärkning VHF/UHF dB 28/27 Brustal dB 3.0 Max.utgångsnivå VHF/UHF dBµV Spänning V 5-24 Strömförbrukning mA 45 Dimensioner längd
bredd höjd
Anslutning F-konn Medföljer Mastbeslag
MHz MHz MHz
mm mm mm
87.5-108 174-300 470-694
107/104
325 255
65
Ø25-60
Plasthållare
Universalbeslag
Tillbehör
Varunr. 339502
IFP 502
Nätdel
IFP 522
Nätdel/-lter
Varunr. 339522
25
Centerbeslag
Varunr. 133225
SE
UFO 170 Antenne LTE capotée omnidirectionnelle
10 mm
Connection du câble et assemblage
8 mm
3 mm
2 mm
Nous préconisons l’utilisation de câbles coaxiaux A ou A+ blindés
Montage
Notice de montage
A
A : Pousser vers l’avant B : Appuyer C : Veiller à ce que la coque de l’UFO soit entièrement clipsées avec le support D : Fixez avec les vis fournies
FR
B
C
D
26
UFO 170 Antenne LTE capotée omnidirectionnelle Notice de montage
Options de montage horizontal ou vertical
Montage de l’antenne :
Utiliser la base de montage. Positionner l’antenne et
marquer les trous de xation.
Montage sur un mât
27
Min. 80mm
FR
UFO 170 Antenne LTE capotée omnidirectionnelle
Montage avec une bride universelle
Notice de montage
Montage avec Centre mount (accessoire optionnel pour UFO 170)
Positionnement de l’antenne :
Ajuster l’écrou et le contre-écrou.
FR
28
Positionner l’antenne et marquer les trous de
xation.
UFO 170 Antenne LTE capotée omnidirectionnelle Notice de montage
Guide de dépannage
Problème Cause possible Solution
Signal faible ou absence de signal
Interférences
Pixelation et absence de son
Court-circuit câble coaxial débranché.
Vérier le voyant (LED) sur
l’Alimentation / injecteur de courant (accessoire en option IFP XXX)
Vérier le voyant (LED) sur
l’antenne UFO
Les interférence sont souvent causée par des équipements électroniques - téléphones mobiles, ordinateurs, tablettes ou les émetteurs utilisés à proximité de l’UFO.
La pixelation et l’absence de son sont souvent causée par des équipements électroniques ­téléphones mobiles, ordinateurs, tablettes ou les émetteurs utilisés à proximité de l’UFO.
Retirer le câble de l’injecteur ou de l’alimentation. Si le voyant s’allume, il y a un court circuit dans le câble. Réparer ou remplacer le câble.
Si le voyant (LED) s’allume sur l’injecteur ou l’alimentation, mais
pas sur l’UFO. Vérier le câble et
les connecteurs.
Si le voyant (LED) est allumé, réparer ou remplacer le câble et / ou les connecteurs.
Si le voyant (LED) est éteint remplacer le l’injecteur et/ou l’alimentation
Eloigner la source de l’interférence de l’UFO.
Installez l’UFO plus haut dans le but d’améliorer la réception du signal.
Eloigner la source parasite de l’UFO.
Installer l’UFO plus haut dans le but d’améliorer la réception du signal.
29
FR
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
+ 5V from TV
Requires 5V
output from TV
(check TV manual)
UFO
DIGITAL
ANTENNA
DVB-T
DIGITAL RECEIVER
+ 5V from
receiver
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply
IFP 502
FM
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
UFO
DIGITAL
ANTENNA
Power supply/
inserter & splitter
IFP 522
FM
Batt.
UFO 170 Antenne LTE capotée omnidirectionnelle
Exemples d’installation
Exemple 1
Exemple 2
Notice de montage
Exemple 3
FR
Exemple 4
30
UFO 170 Antenne LTE capotée omnidirectionnelle Notice de montage
Caractéristiques techniques
Type UFO 170
Référence 109170
Bande passante FM DAB/VHF UHF
Fréquences FM/DAB/DAB+/5-12/21-48 Elément - 1 Angle d’ouverture ver./hor. degré 90/360 Charge au vent N 5,5 Gain VHF/UHF dB 28/27 Facteur de bruit dB 3,0 Niveau de sortie max. VHF/UHF dBµV Tension d’alimentation V 5-24 Consommation mA 45 Dimensions Longueur
Profondeur Hauteur
Connection Connecteur F Inclus Bride de mât
MHz MHz MHz
mm mm mm
87,5-108
174-300 470-694
107/104
325 255
65
Ø 25-60
Base
Bride universel
Accessoires
IFP 502
Alimentation
Réf. : . 339502
Alimentation / Injecteur de courant
31
IFP 522
Réf. : 339522
FR
For further information
and updated manuals go to
triax.com/support
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
