Page 1

SIGNATURE

Mode d’emploi & Garantie

Owner’s manual & Warranty

TRIANGLE DISTRIBUTION FRANCE • 44 rue Barreyre - CS40099 - 33300 Bordeaux - FRANCE

Page 2

Page 3

INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Veuillez lire attentivement l’intégralité des instructions et consignes de sécurité avant d’utiliser l’équipement.

Î Conserver ces instructions et consignes de sécurité pour une consultation ultérieure. Î Ne pas utiliser l’appareil à proximité d’eau ou de liquides. Î Nettoyer uniquement avec un chiffon doux, sec et non pelucheux. Î Ne pas obstruer les ouvertures (évents) de l’appareil. Î Ne pas installer à proximité d’une source de chaleur, tels qu’un radiateur, poêle, ou tout autre

appareil produisant de la chaleur (y compris des amplicateurs). Î Utiliser uniquement des accessoires spéciés par le fournisseur. Î S’assurer que le support d’utilisation est sufsamment rigide pour recevoir le produit (pied,

étagère, meuble...). Î Protéger le câble d’alimentation de tout pincement ou écrasement, en particulier au niveau des

prises, protéger également l’entrée de l’alimentation sur l’appareil. Î Débrancher l’appareil durant les orages ou pendant une longue période de non-utilisation. Î La prise d’un appareil électrique doit être adaptée à la prise du secteur. Ne jamais modier la

prise d’aucune façon. L’appareil doit être connecté à une prise principale munie d’une protection

reliée à la terre. Î Se référer à votre revendeur agréé TRIANGLE ou tout autre personne qualiée si l’appareil

est endommagé de quelque manière que ce soit : si le câble ou la prise d’alimentation sont

endommagés, si un liquide ou un objet tombe sur cet appareil, une exposition à la pluie ou à

l’humidité, s’il ne fonctionne pas correctement ou encore si l’appareil chute.

SAFETY INSTRUCTIONS

WARNING : Read carefully all the safety instructions before using the device.

Î Keep these safety instructions for future references. Î Do not use this apparatus near water or liquid. Î Only clean with a dry and soft cloth. Î Do not block any aperture (vents) of the device. Î Do not install near any heat sources such as radiators, stoves, or any other apparatus (including

ampliers) that produce heat. Î Only use accessories specied by the manufacturer. Î Be sure that the stand/table/furniture is strong enough to support the apparatus. Î Protect the power cord from being walked on or pinched particulary at the plugs and also protect

the connector where it exit from the apparatus. Î Unplug the apparatus during lightning storms or when it’s unused for long periods of time. Î The plug of the apparatus must t with the outlet. Never modify the plug in any way. Apparatus

should be connected to a mains socket outlet with protective earthing connection. Î Refer to your authorized TRIANGLE dealer or qualied service personnel if the apparatus is

damaged in any way, such as power supply cord or plug is damaged, liquid has been spilled or

objects have fallen on the apparatus, the apparatus has been exposed to rain or moisture, does

not operate normally, or has been dropped.

Page 4

www.trianglehi.com

SITE INTERNET / WEBSITE

resellers.trianglehi.com

NOS REVENDEURS / RESELLERS

support.trianglehi.com

SUPPORT & FAQ

facebook.com/triangle.electroacoustique

twitter.com/trianglehi

Page 5

SOMMAIRE / SUMMARY

GARANTIE / WARRANTY 4

MODE D’EMPLOI - FRANÇAIS 7

Î Déballage et branchements 8

Î Réglage des pieds 10

Î Placement pour la stéréo 11

Î Placement pour le home cinéma 12

Î Choix de l’amplicateur 13

USER MANUAL - ENGLISH 15

Î Unpacking & connecting 16

Î Spikes adjustment 18

Î Positioning for stereo 19

Î Positioning for Home Cinema 20

Î Choosing the amplier 21

INFORMATIONS TECHNIQUES / TECHNICAL INFORMATIONS 22

Page 6

GARANTIE / WARRANTY

Félicitations pour l’achat de vos enceintes TRIANGLE.

An de proter de votre achat au maximum, nous vous proposons un enregistrement de votre produit. Cet enregistrement vous permettra de bénécier des conseils de nos équipes, de recevoir des offres spéciales et d’obtenir une garantie de 5 ans sur vos enceintes TRIANGLE.

1- Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer en deux clics à l’adresse suivante : http://register.trianglehi.com/

2- Enregistrement par coupon de garantie

Si vous souhaitez vous enregistrer via le coupon de garantie, il vous faut compléter le bon et nous l’expédier à l’adresse suivante :

TRIANGLE DISTRIBUTION FRANCE 44 rue Barreyre - CS 40099 33300 Bordeaux Cedex FRANCE

Thanks for buying a TRIANGLE product.

We want you to enjoy your purchase to the fullest. The rst step is an easy registration of your products. By doing this, you will benet from helpful tips, products support, special offers and 5

years warranty.

1- Online registration

2- Warranty card

You can also register your product and validate your warranty by lling the warranty card and sending it to :

TRIANGLE DISTRIBUTION FRANCE 44 rue Barreyre - CS 40099 33300 Bordeaux Cedex FRANCE

Page 7

Note sur la garantie

Vos enceintes TRIANGLE bénécient d’une garantie de 2 ans. Cette garantie prend effet

à partir de la date d’achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir vos enceintes, résultant de ces mêmes défauts. Cette garantie est accordée

uniquement au premier utilisateur du produit et seulement après l’enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n’est

pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d’un mauvais traitement ou d’une mauvaise manipulation.

Note on the warranty

Your TRIANGLE loudspeakers are warranted for 2 years. This warranty takes effect from the

date of purchase and covers any manufacturing defect or damage your loudspeakers could suffer as a result of these same defects. This

warranty is granted solely to the rst owner of the product, and is not transmittable in the case of resale. To validate your warranty, you will need to register online or mail the warranty coupon to TRIANGLE. Please note,

this warranty is voided if any fault arises from illtreatment or careless handling of the product.

The following are not guaranteed :

Sont exclus de la garantie :

Î A burned voice-coil caused by overloading

the driver

Î Bobine brûlée par excès de puissance Î Toute panne résultant d’une utilisation à des

ns professionnelles (sonorisation, public

address etc.) Î Toute panne résultant d’un stockage dans

une pièce trop humide Î Membrane crevée ou arrachée Î Suspension déchirée Î Toute panne résultant d’un choc mécanique

(chute, écrasement, etc.) Î Toute panne résultant de l’intervention

d’une personne non habilitée par TRIANGLE

Î Any fault occurring from professional usage

(public sound systems, PA systems, etc.)

Î Any fault resulting from storage in areas of

high humidity Î A pierced or torn membrane Î A torn suspension Î Any fault resulting from a mechanical shock

(ex if dropped or handled roughly) Î Any fault arising from servicing by anyone

other than an authorized TRIANGLE service

technician Î Damaged cabinets due to mishandling

Î Impacts sur l’ébénisterie (rayures,

écrasement, chocs divers)

Nom de l’acheteur / Buyer’s name :

Email :

Adresse personnelle / Personal Address :

Date d’achat / Date of purchase : Nom du revendeur / Reseller’s name :

Modèle / Model : N° Série / Serial Number :

1er produit TRIANGLE / 1st TRIANGLE model : Oui/Yes Non/No

Précédent modèle TRIANGLE / Previous TRIANGLE model :

J’ai choisi le matériel TRIANGLE pour la raison suivante / I chose TRIANGLE product for the following reason :

GARANTIE / WARRANTY

Conseil d’amis / Friend’s advice Conseil d’un revendeur / Dealer’s advice Démonstration lors d’une exposition / Demonstration during an exhibition Recommandation d’un journal ou site spécialisé / Recommandation from a magazine or website Lequel / which one :

Page 8

Page 9

MODE D’EMPLOI

FRANÇAIS

Page 10

DÉBALLAGE

Ouvrir le carton et retirer toutes les agrafes, puis sortir l’enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contacter votre revendeur. Votre enceinte utilise des matériaux précieux, comme le titane qui forme le dôme brillant du haut- parleur d’aigu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même un chiffon (éventuellement efeuré avec un pinceau non synthétique et très doux). La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux. La surface de l’enceinte est fragile et peut être nettoyée à l’eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vériez qu’il ne reste rien à l’intérieur.

BRANCHEMENT

Prévoyez un câble de section sufsante et spécialement conçu pour le branchement d’enceintes acoustiques. Nos enceintes sont toutes conçues avec nos propres câbles haute dénition TRIANGLE, qui donneront donc les meilleurs résultats. Utilisez des longueurs de câble identiques pour les voies droite et gauche. Veillez à respecter les polarités + et - pour chaque voie.

PRÉCAUTIONS : Toujours débrancher le cordon d’alimentation et déconnecter les câbles de connexion entre tous les autres composants lors du déplacement de l’appareil. Ceci an d’éviter un court-circuit ou l’endommagement des prises et des câbles de connexion.

Le bi-câblage et la bi-amplication

Pour ceux qui souhaitent encore améliorer leur système d’écoute, il est possible d’utiliser le bicâblage ou la bi-amplication.

Avec la bi-amplication, on supprime totalement les interférences entre les haut-parleurs

de graves et les autres haut-parleurs, chacun étant conduit par son amplicateur. Il est obligatoire d’utiliser des amplicateurs identiques an de garder l’homogénéité de l’enceinte.

Pour cela, il vous suft de retirer les barrettes de connexion du bornier et d’utiliser deux amplicateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium/aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.

Un amplicateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-contre).

Page 11

PRE AMP.

AMPLI 1

AMPLI 2

A défaut d’utiliser deux amplicateurs, vous pouvez n’en utiliser qu’un seul, si ce dernier

dispose de deux groupes d’enceintes A et B. Il faudra sélectionner les deux groupes. Il s’agit alors de bi-câblage et non de bi-amplication.

SPEAKER OUT

LEFT

SPEAKER OUT

LEFT

RIGHT

SPEAKER OUT A

LEFT

SPEAKER OUT B

RIGHT

LEFT

RIGHT

Page 12

RÉGLAGE DES PIEDS

Si vous avez un souci de verticalité de votre enceinte Signature à cause d’un sol non plat, il vous est possible de régler la verticalité en vissant ou dévissant les pointes arrières situées sous le socle, voir schéma ci-dessous.

Nous vous encourageons à prendre les plus grandes précautions durant la manipulation de l’enceinte.

Page 13

PLACEMENT POUR LA STÉRÉO

<2M

<0.4M

<0.5M

<2M

Les enceintes de la gamme Signature sont faciles à placer. La bibliothèque peut fonctionner dans différentes congurations, comme sur des étagères, sur un bureau, au sol ou sur support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

Î Évitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres

sans rideau.

Î Votre zone d’écoute ne doit pas être trop proche des enceintes : une distance minimum de 2

mètres doit être respectée.

Î L’écart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet

stéréo de bonne qualité.

Î Si possible, disposez les enceintes de manière à ce qu’elles « diffusent » dans le sens de la

longueur de la pièce.

Î Évitez le placement dans les coins de la pièce. Il favorise l’excitation des résonances propres à la

pièce. Pour une colonne, laissez un espace minimum de 40 centimètres entre le mur et l’enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrière. Généralement, une position proche du mur arrière a pour effet d’améliorer la réponse dans les basses fréquences (au détriment de l’image). Inversement, une position éloignée du mur favorise la reproduction d’une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre pièce).

Page 14

PLACEMENT POUR LE HOME CINEMA

L’installation typique d’un ensemble home cinéma comprend :

Î Deux enceintes principales gauche et droite (Alpha/Delta)

Î Une voie centrale (Gamma)

Î Un ou plusieurs caissons de grave

Î Plusieurs voies arrières (Théta) : signal 5.1 : 2 voies arrières / signal 6.1 : 3 voies arrières

/ signal 7.1 : 4 voies arrières)

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précédent).

Page 15

Î La voie centrale doit être placée sur la ligne formée par les deux enceintes principales.

Î L’utilisation d’un caisson de grave est particulièrement recommandée pour une utilisation en

home cinéma an de pouvoir restituer le canal des effets spéciaux dans l’extrême grave qui sont enregistrés sur des supports tels que les DVD audio ou vidéo. Son placement n’est pas critique si vous sélectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz. Au-delà de cette fréquence, il faut mieux rapprocher le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonances désagréables.

Î Il est conseillé de placer les voies arrières entre 1,5 et 2 mètres de hauteur. Elles sont là pour

restituer une ambiance. L’auditeur ne doit pas les localiser. Il ne faut donc pas les placer à hauteur d’oreille.

Î Si vous utilisez des bibliothèques dans votre installation Home cinéma, il est conseillé de

positionner l’amplicateur sur « SMALL » pour limiter le grave.

Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d’utilisation de votre amplicateur A/V.

CHOIX DE L’AMPLIFICATEUR

Prévoyez un amplicateur de bonne qualité et de puissance sufsante. Il est préférable d’utiliser raisonnablement un amplicateur puissant, qui risque moins de distordre, que de « pousser » un amplicateur peu puissant qui va écrêter et mettre sérieusement en danger la vie de vos hautparleurs. Lorsqu’un amplicateur est utilisé à sa puissance maximum, l’aigu devient désagréable, la musique et les instruments ne sont plus très clairs.

Si les haut-parleurs semblent « cracher » et distordre, il faut baisser le son immédiatement car cela risque d’endommager vos enceintes. N’oubliez pas de respecter la puissance admissible par vos produits. En général les amplicateurs ont des potentiomètres (bouton de volume) logarithmiques. Ceci signie que le volume varie beaucoup au début de la course du potentiomètre et peu sur la n. De ce fait, en position milieu, le maximum de puissance est quasiment atteint.

Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre amplicateur, alors que le potentiomètre de celui-ci est loin d’être au maximum.

Soyez vigilant. Si vous voulez proter longtemps de vos enceintes, ne les sur-exploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d’amplicateur de puissance supérieure.

Page 16

Page 17

USER MANUAL

ENGLISH

Page 18

UNPACKING

Open the box and remove all staples, then carefully take the speaker out of the box. When unpacking, if you notice any defects on any of the drivers or the cabinet, you should contact your dealer.

Before disposing the packaging, check that nothing is left inside.

CONNECTIONS

For optimal sound reproduction, we suggest that you choose a loudspeaker cable of high quality to connect your amplier to your TRIANGLE loudspeakers. TRIANGLE’s high denition OFC cable will guarantee an excellent result. You should use cables of the same length for the left and right channels and take special care to respect the + and - polarity for each channel.

ATTENTION: If one of the speakers is placed next to a television, color settings may be affected by the speaker’s magnetism. Keep a minimum distance of 1m.

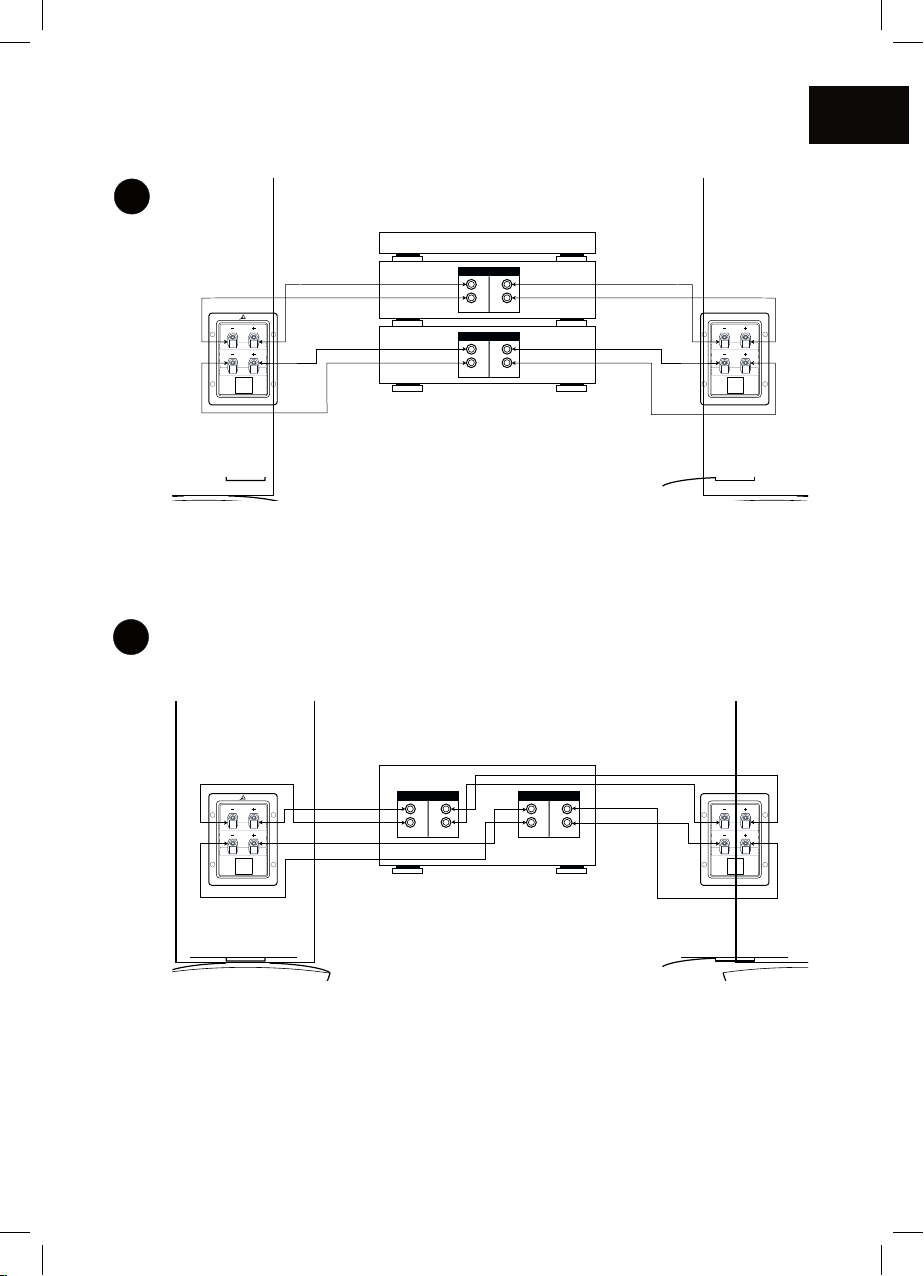

Bi-amplication and bi-wiring

For those wishing to improve their listening system further, it is possible to use bi-amplication or bi-wiring.

With bi-amplication, interference between the woofers and other drivers is totally

eliminated, as each one is driven by its own amplier. It is compulsory to use identical ampliers to conserve the uniformity of the loudspeaker.

To do this, remove the terminal jumpers and use two stereo ampliers. On the speakers, the upper terminals are the signal inputs for midrange and treble. The lower terminals are the signal inputs for bass. Use one amplier to feed the bass, and the second for the midrange and treble (see the diagram below).

Page 19

PRE AMP.

AMPLI 1

AMPLI 2

Instead of two ampliers, you can use a single amplier if it is equipped with two sets of

speakers A and B. Both sets should be selected. This is bi-wiring and not bi-amplication.

SPEAKER OUT

LEFT

SPEAKER OUT

LEFT

RIGHT

SPEAKER OUT A

LEFT

SPEAKER OUT B

RIGHT

LEFT

RIGHT

Page 20

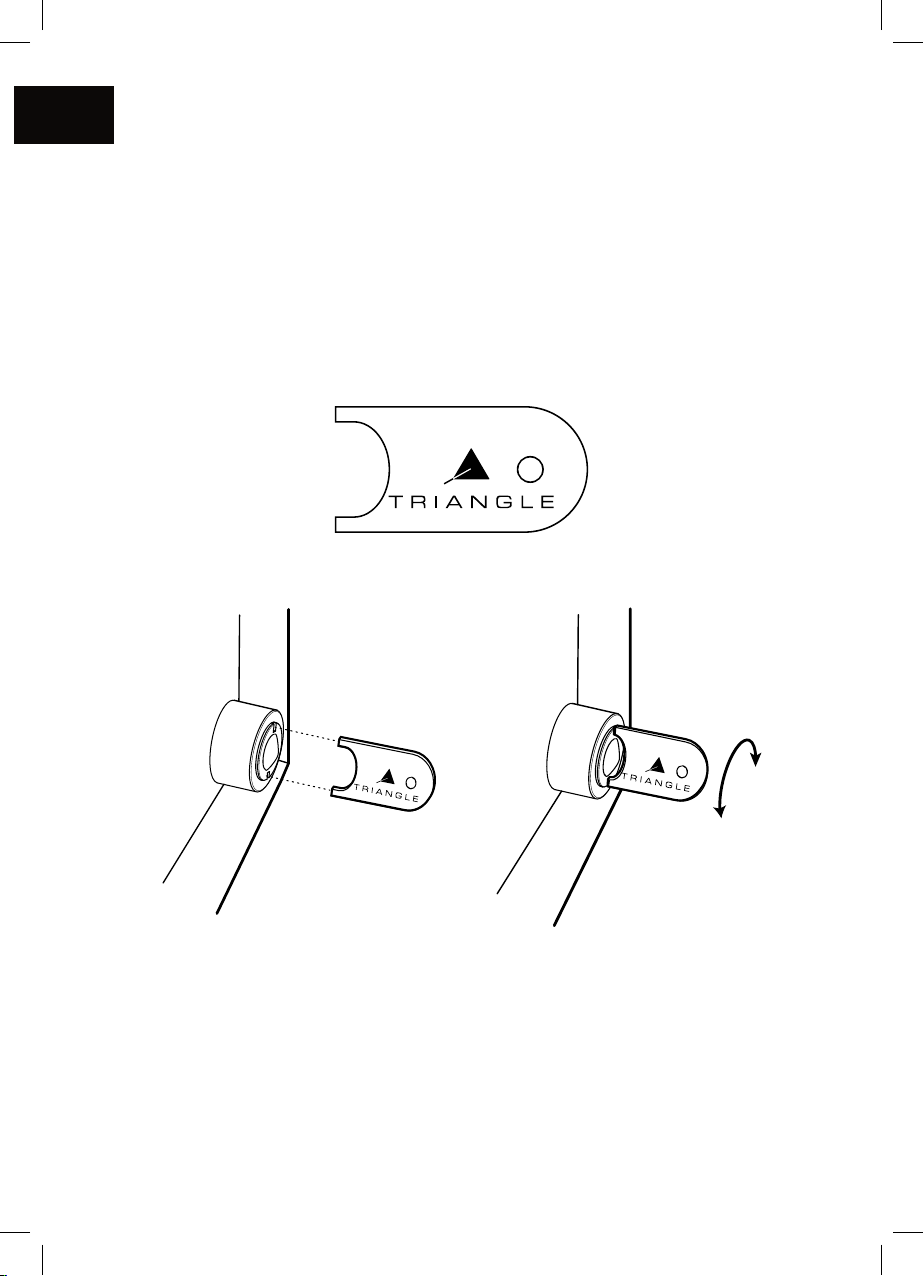

SPIKES ADJUSTMENT

If you have a concern for verticality of your Signature speaker because of a non-at oor, it is possible to adjust the verticality by screwing or moving the rear points located under the base (see diagram below).

We encourage you to take the utmost care in handling the speaker.

Page 21

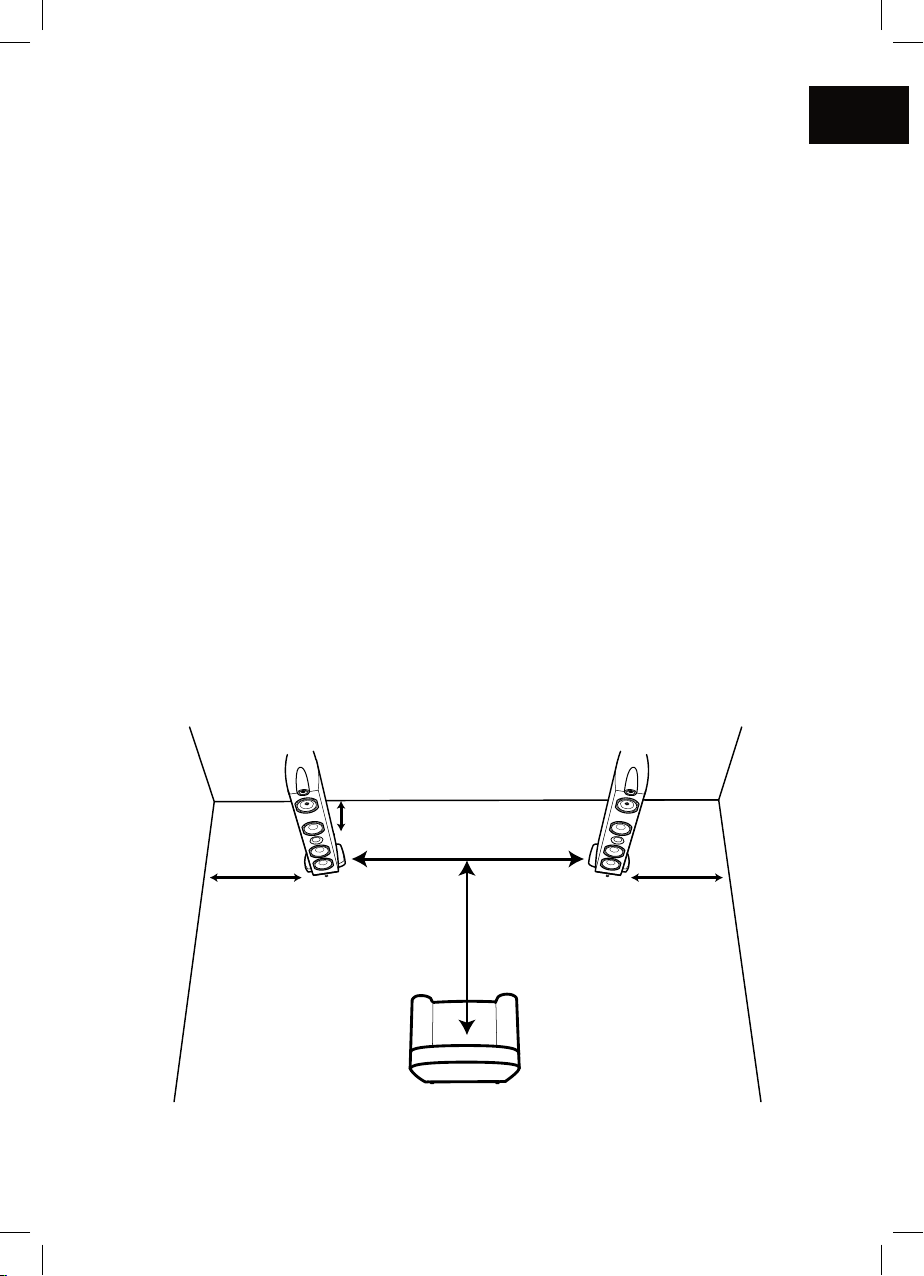

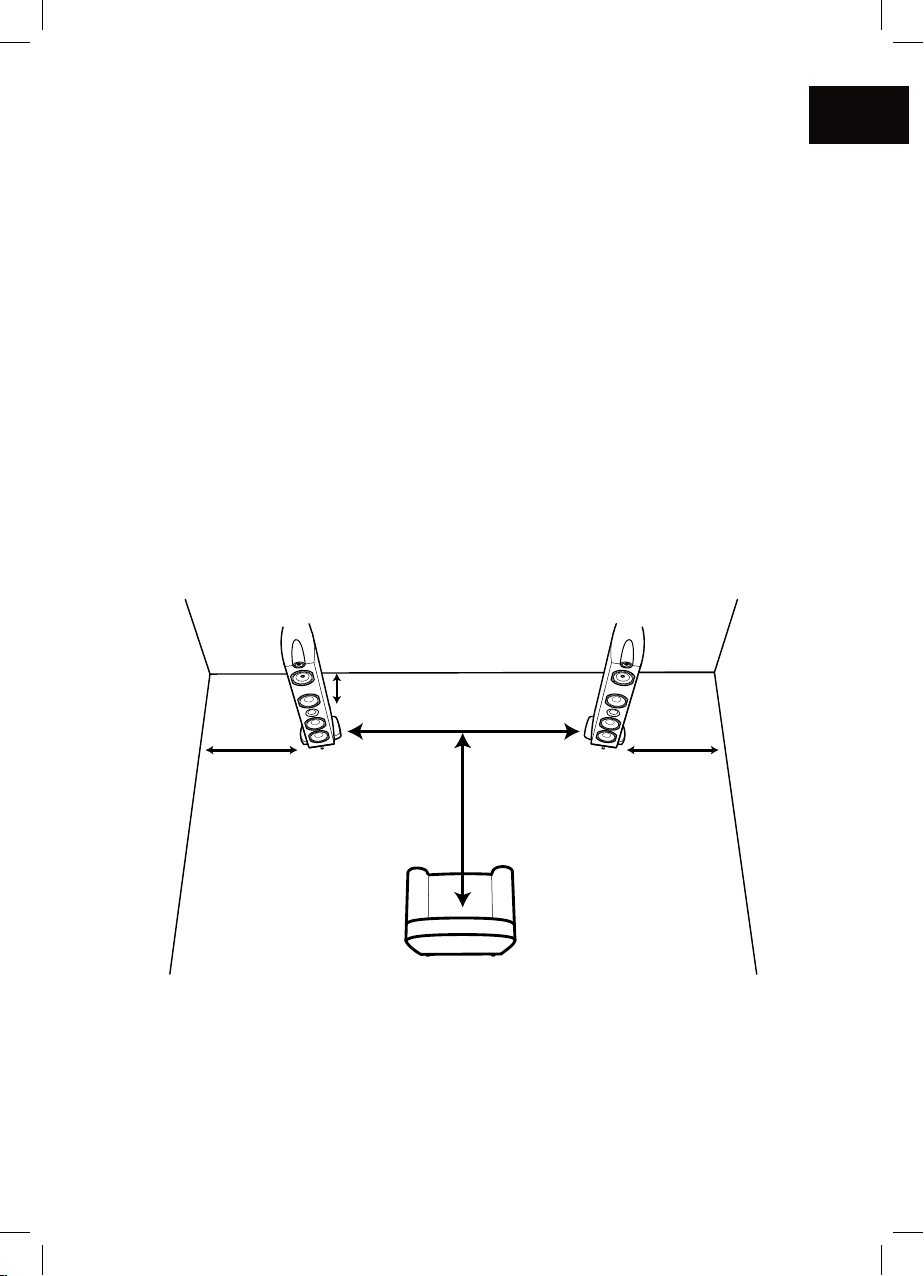

POSITIONING FOR STEREO

<2M

<0.4M

<0.5M

<2M

Signature range speakers are easy to position. The bookshelf speaker can be set up in different ways : on bookshelves, on a desk, on the oor or a suitable support for example.

When positioning your loudspeakers, apply the following rules:

• Avoid rooms with too much reverberation, such as tiled rooms without carpets or curtains. • Your listening position should not be too close to the loudspeakers, leave a minimum of 2m.

• The distance between the speakers should be a minimum of 2 m for a good stereo effect. • If possible, place the speakers so that sound is «diffused» lengthwise within the room.

• Avoid placing the speaker in corners; they should be at least 40 cm away from the back wall and at least 50cm from the sidewalls. Generally, a position close to the rear wall increases the response in the low frequencies (and reduces the imaging) and contrariwise, a position far from the back wall reproduces a wide and deep sound image.

Carry out several test positions to nd the best room set-up.

Page 22

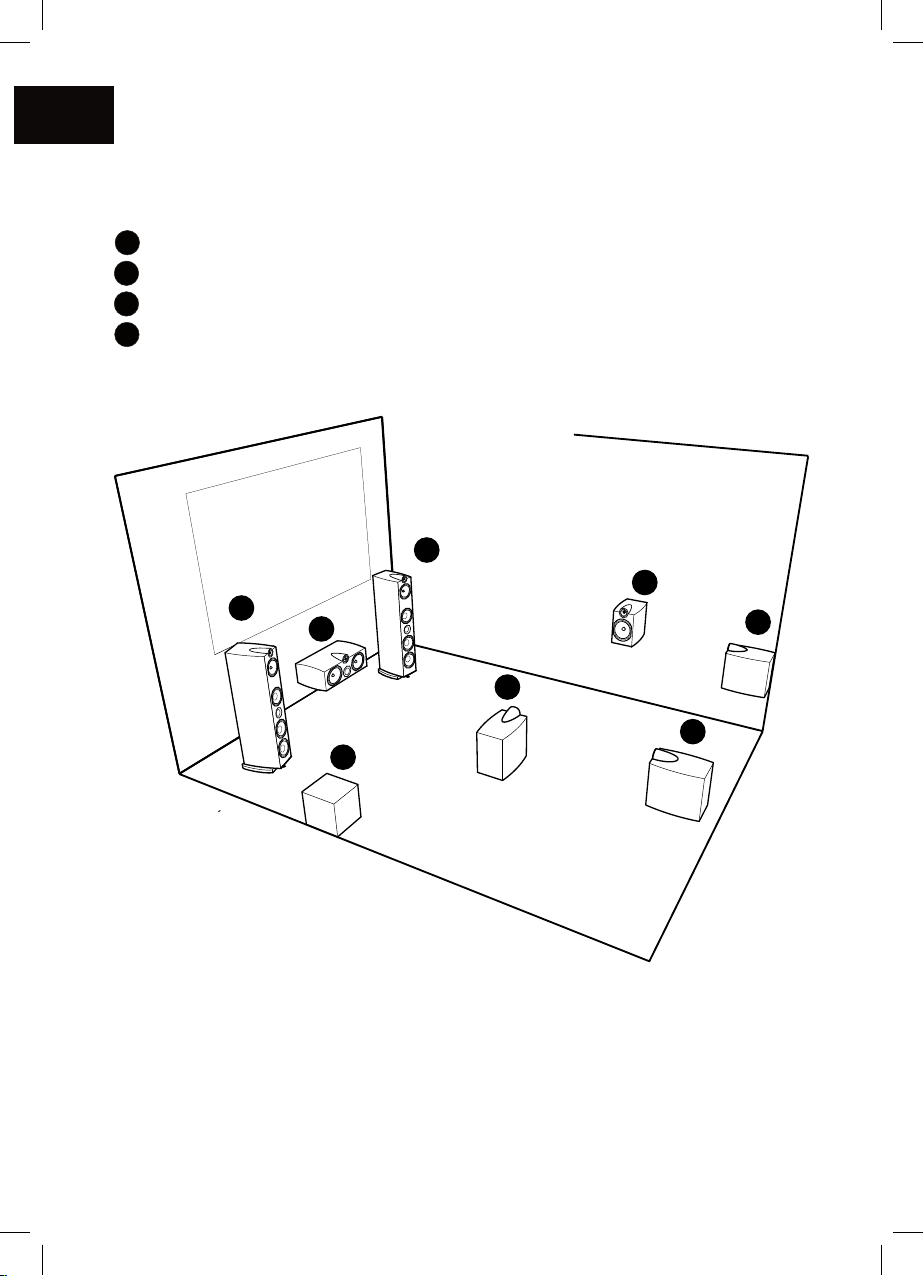

POSITIONING FOR HOME CINEMA

A typical home cinema installation includes:

Î Two main speakers, left and right (Alpha / Delta)

Î A center speaker (Gamma)

Î One or several subwoofers

Î Several surround speakers (Theta) : signal 5.1 : 2 rear speakers / signal 6.1 : 3 rear

speakers / signal 7.1 : 4 rear speakers.

To place the main speakers in the best position, follow the same rules as for a stereo installation (see previous paragraph on stereo positioning) :

Page 23

Î The center speaker should be placed along the line formed by the two main speakers.

Î For home cinema setups, a subwoofer is highly recommended in order to reproduce the special

bass effects channel featured on supports such as audio or video DVDs. The positioning of the subwoofer is not critical if you select a crossover frequency below 80Hz. Above this frequency, it is better to move the subwoofer closer to the main speakers - the best position being in between the two speakers. Ensure that it is not placed in the corner of the room to avoid creating unpleasant resonances.

Î We recommend that you place the rear speakers at 1.5 to 2m of height. Their role is to reproduce

surround sound; the listener should not be able to locate them and they should not be placed at ear level.

Î If you use bookshelf speakers for your home cinema setup, we recommend to place the amplier

on «SMALL» in order to restrict the bass.

You will nd further instructions for conguring your installation in your A/V amplier owner’s manual.

CHOOSING THE AMPLIFIER

For optimal results, it is important to choose a good quality amplier with sufcient power. It is preferable to use a powerful amplier within reasonable limits, with less risk of distortion, than demanding too much from a less powerful amplier, which will ultimately clip and seriously risk damaging your loudspeakers. Finally, remember that a volume dial set at medium position does not mean that the amplier is at «medium» power. It mainly depends on input sensitivity and source output level.

For further information concerning your system, please consult our website:

www.trianglehi.com

Page 24

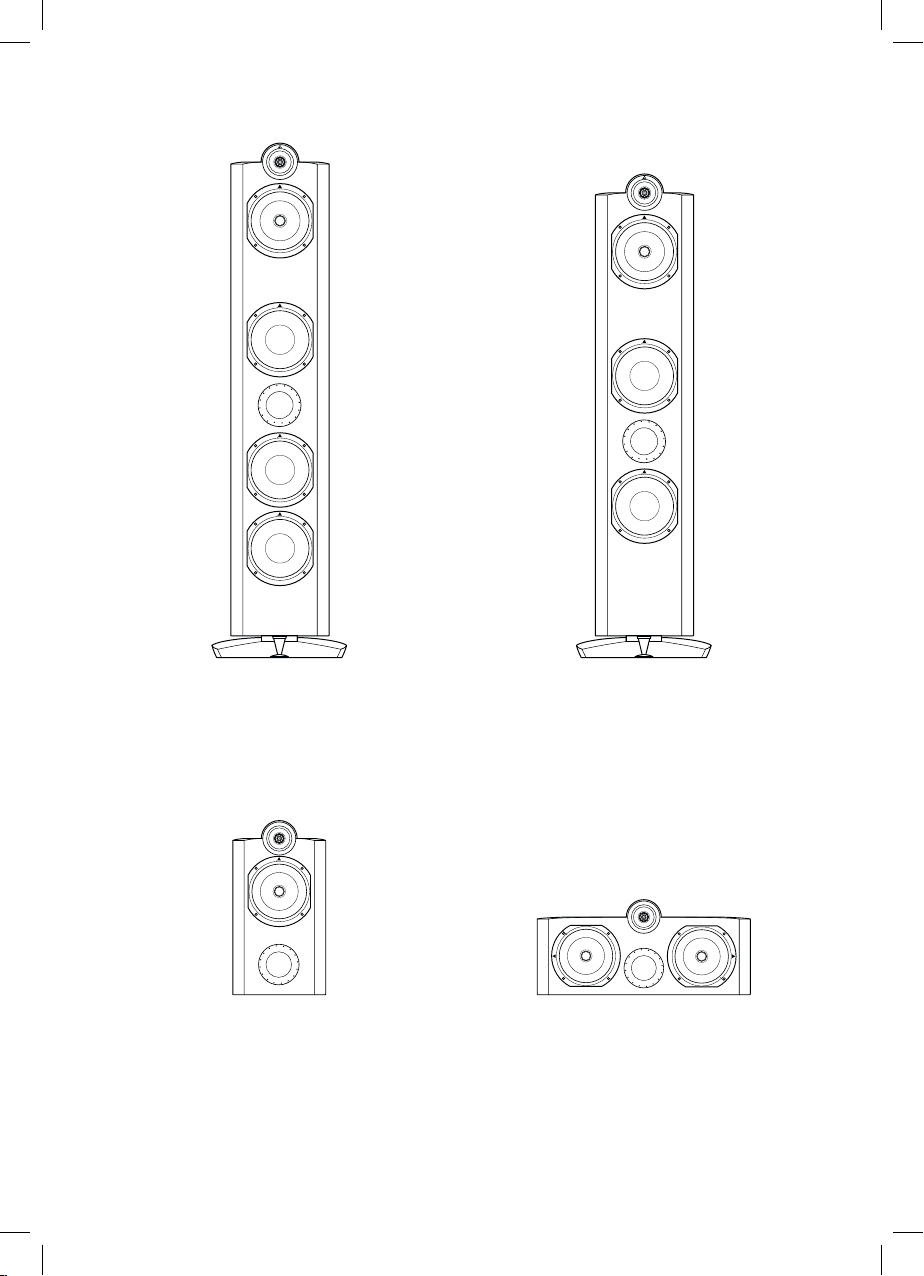

GAMME SIGNATURE / SIGNATURE RANGE

Spécications techniques Technical specications

Type Bass Reex Bass reex Bass Reex Bass Reex

Nombre de voies System format

Sensibilité (dB/W/m) Sensitivity

Bande passante (+/- 3dB) Bandwidth

Puissance admissible Power handling

Impédance minimum Minimum impedance

Dimensions ébénisterie (mm) External dimensions

Dimensions avec pied (mm) Dimensions with pedestal

Poids de l’enceinte Net weight

ALPHA DE LTA GAMMA THETA

3 3 2 2

92 92 91 90

32Hz-20 KHz 35Hz-20 KHz 50Hz-20 KHz 45Hz-20 KHz

140W Rms 120W Rms 90W Rms 90W Rms

3.3 ohms 3.2 ohms 4 ohms 4.4 ohms

1270 x 233 x 372 1170 x 233 x 372 260 x 582 x 381 465 x 233 x 372

1330 x 233 x 372 1230 x 233 x 372 - -

34.7 kg 33 kg 14.4 kg 11.55 kg

Page 25

ALPHA DELTA

THETA GAMMA

Page 26

- TRIANGLE DISTRIBUTION FRANCE
