S02
Notice de montage
Assembly Guide
TRIANGLE HI-FI - FRANCE
475 avenue flandres Dunkerques
02200 Villeneuve saint Germain - FRANCE
Page 2
FR
MONTAGE DU PIED S02
1- Passez les câbles d’enceinte dans les
trous dédiés.
x4 x1
2- Vissez les pointes de découplage sur la
plaque inférieure. Les écrous permettent
d’ajuster les pointes en fonction de la planéité
de votre sol. Utilisez les contre-pointes dédiées
si nécessaire.
Trous pour le passage des câbles.
x1
x4
x4

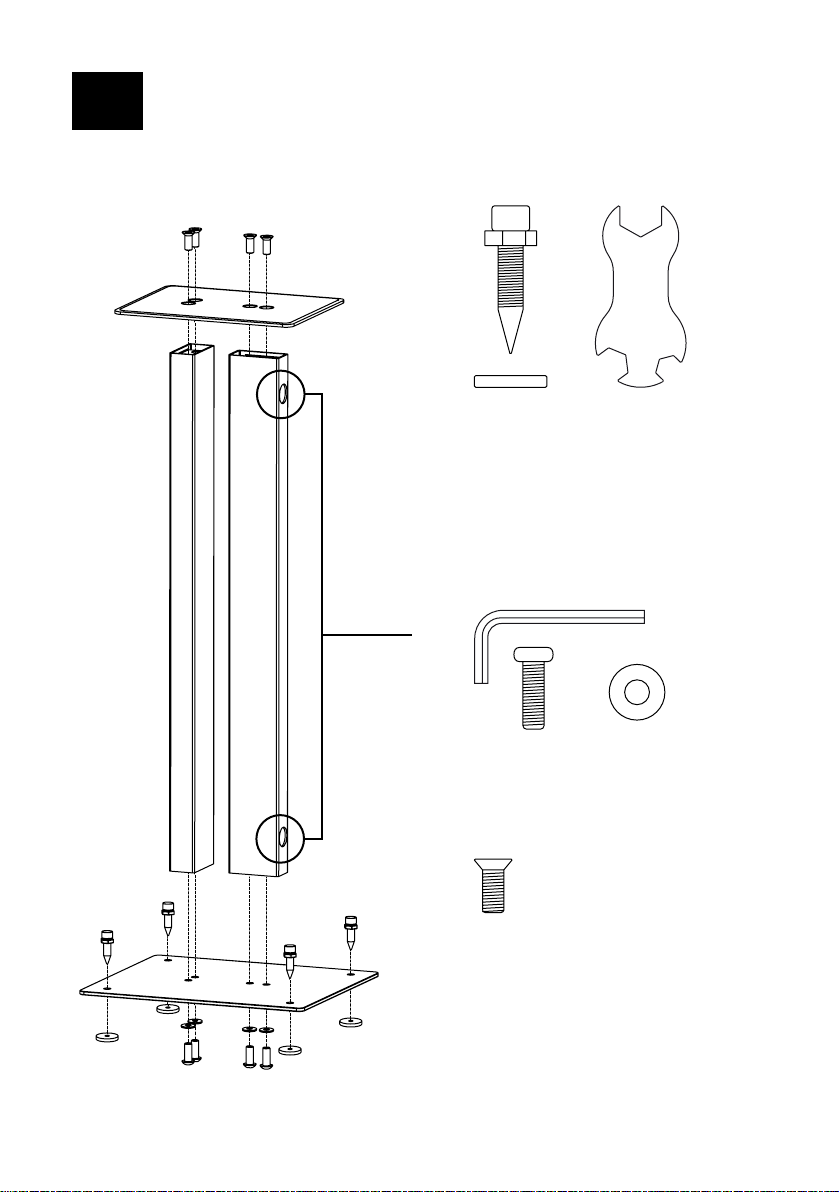

3- Vissez la plaque inférieure aux tubes
Attention : les 2 tubes ne sont pas identiques,
veillez à les assembler comme sur le schéma
ci-contre.
x4
4- Vissez la plaque supérieure aux tubes.
Pour un montage parfait du support, il est
conseillé d’engager les 8 vis sans les serrer
complètement. Une fois cette étape effectuée,
assurez-vous du bon positionnement de chaque
élément afin d’effectuer le serrage final des vis.
Page 3
EN
ASSEMBLY OF S02 STAND
1- Route the speaker cables through the
dedicated holes.
x4 x1
2- Attach the spikes on the bottom plate. The
provided nuts enable you to adjust the spikes
to assure alignment with your floor. Use the
dedicated floor protectors if necessary.
Holes for cable management
x1
x4
x4
3- Fasten the bottom plate to the tubes.
Caution : the two tubes are not identical, take
notion and assemble it exactly as per the schema.
x4
4- Secure the top plate to the tubes.
In order to assur a perfect alignment of the
different parts, it is advised to engage the 8
screws without screwing them all the way.
Once this step done, check if the different parts
are well aligned before final screwing.
