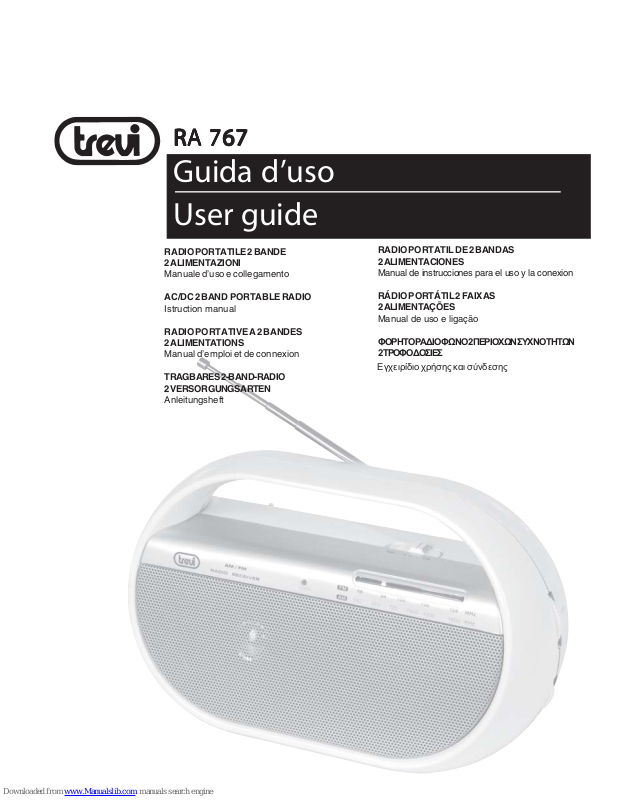

Trevi RA 767, RA 766, RA 764 User Manual

RADIO PORTATILE 2 BANDE
2 ALIMENTAZIONI

Manuale d’uso e collegamento

AC/DC 2 BAND PORTABLE RADIO

Istruction manual

RADIO PORTATIVE A 2 BANDES
2 ALIMENTATIONS

Manual d’emploi et de connexion

TRAGBARES 2-BAND-RADIO
2 VERSORGUNGSARTEN

Anleitungsheft

RA 767RA 767

RA 767RA 767

RA 767

Guida d’uso
User guide

RADIO PORTATIL DE 2 BANDAS
2 ALIMENTACIONES

Manual de instrucciones para el uso y la conexion

RÁDIO PORTÁTIL 2 FAIXAS
2 ALIMENTAÇÕES

Manual de uso e ligação

ЦПСЗФП СБДЙПЦЩНП 2 РЕСЙПЧЩН УХЧНПФЗФЩН
2 ФСПЦПДПУЙЕУ

ЕгчейсЯдйп чсЮузт кбй уэндеузт

2

RA 767

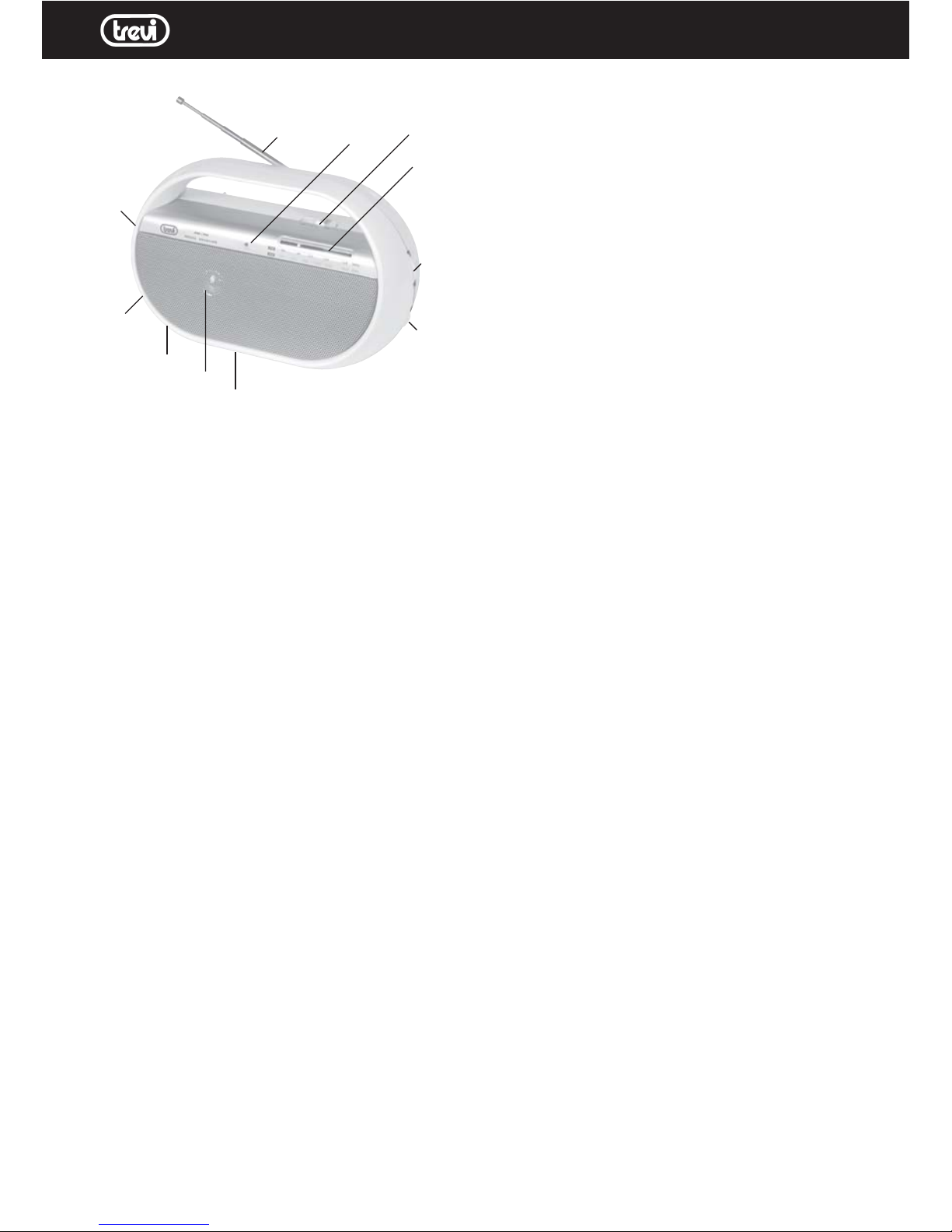

DESCRIZIONE COMANDI

Italiano

1

2

4

3

5

6

7

8

9

10

COLLEGAMENTO AUX-IN

E' possibile collegare un unità audio provvista di
uscita cuffie tramite cavetto jack-jack 3,5.
Collegando il cavetto jack-jack 3,5 nell'ingresso
AUX-IN (11), automaticamente l'altoparlante ri­produrrà il suono.

NOTE SULLA RICEZIONE

Per la migliore ricezione in FM estendete e orien­tate l’antenna telescopica (1).
L’antenna per la banda AM è interna per cui la
migliore ricezione si ottiene orientando direttamen­te l’apparecchio.

CUFFIA

Collegate la cuffia alla presa (6). La cuffia deve
essere monofonica e con impedenza compresa
fra 4 e 32 ohm. Quando la cuffia è collegata
l’altoparlante è escluso.

CURA E MANUTENZIONE

Questo apparecchio è uno strumento elettronico
di alta precisione; si raccomanda quindi di non
usarlo in luoghi molto umidi, polverosi, con ecces­sivi sbalzi di temperatura , e di non esporlo diret­tamente ai raggi solari.
Per la pulizia si consiglia l’ uso di un panno morbido,
leggermente inumidito. Evitate solventi o sostanze
abrasive.

SPECIFICHE TECNICHE

Alimentazioni: AC 230-240V 50Hz

DC4.5V [3x"C"(UM1)
baterie non incluse]

Gamma di frequenza: FM 88-108MHz

AM 540-1600KHz
Consumo in modalità OFF: <1W
Dimensioni: 245x160x110mm

TREVI persegue una politica di continua ricerca
e sviluppo.
Pertanto i prodotti possono presentare caratteri­stiche diverse da quelle descritte.

1. Antenna telescopica

2. Scala sintonia

3. Controllo sintonia

4. Selettore AM/FM, selezione banda di
frequenza

5. Controllo volume / accensione

6. Presa cuffia

7. Presa alimentazione

8. Vano batterie

9. Indicatore di accensione

10. Speaker

11. Ingresso AUX-IN

ALIMENTAZIONE RETE

Inserite nella presa (7) il terminale del cavo di
alimentazione in dotazione. Infilate la spina in una
presa di corrente.
L’inserimento del cavo di alimentazione nella presa
(7) provoca l’esclusione dell’alimentazione a bat­terie.

ALIMENTAZIONE BATTERIE

Inserite 3 batterie formato “C” nel’apposito vano
(8) sul retro dell’apparecchio facendo attenzione
alle polarità indicate.
Togliete le batterie quando non usate l’apparec­chio per un lungo periodo di tempo.

FUNZIONAMENTO

1. Accendete l’apparecchio ruotando il controllo
volume / accensione (5).

2. Scegliete la banda con il selettore (4):
FM = modulazione di frequenza
AM = onde medie

3. Sintonizzatevi sulla stazione che desiderate
ascoltare con il controllo sintonia (3).

4. Regolate il controllo volume (5).

11

3

RA 767

English

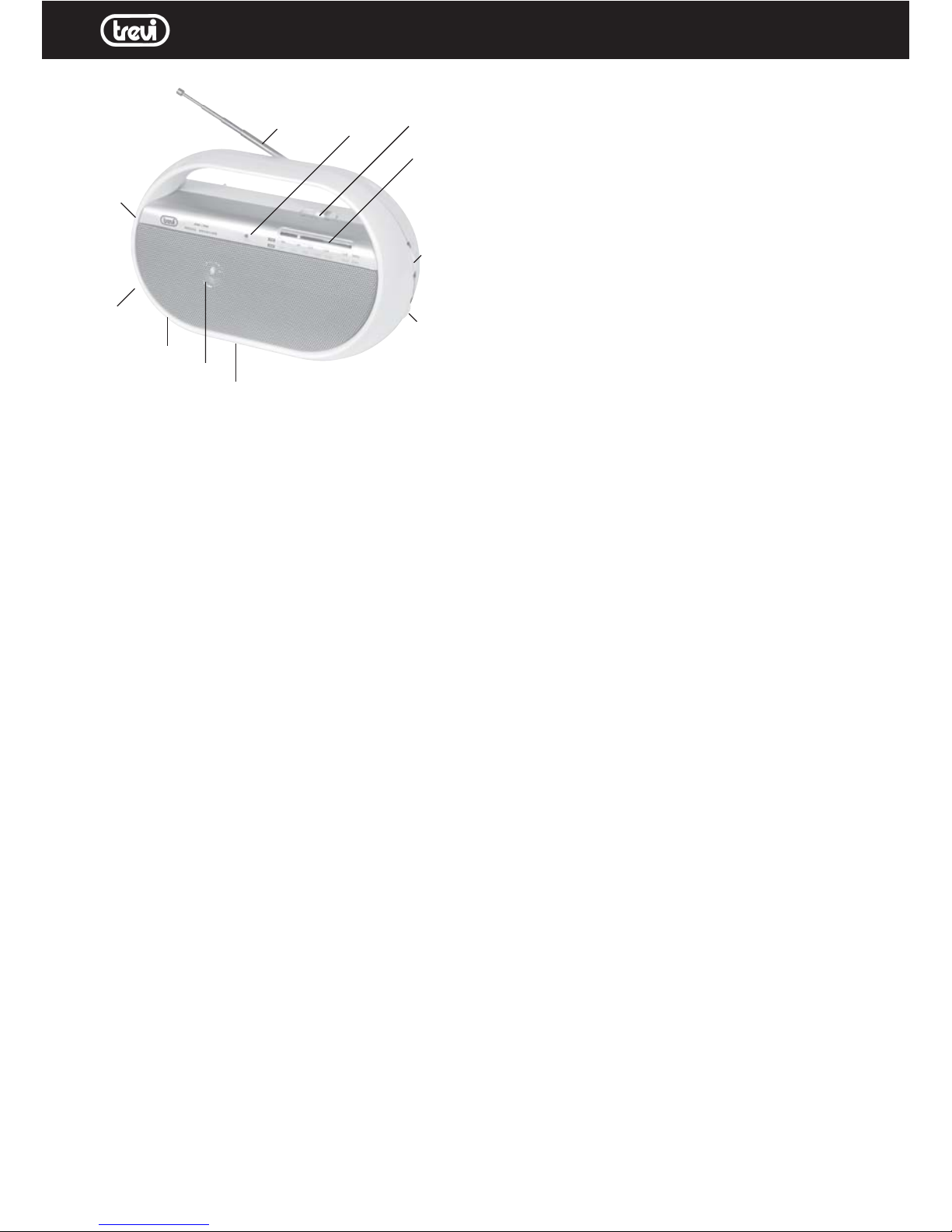

CONTROL AND THEIR FUNCTIONS

1

2

4

3

5

6

7

8

9

10

1. Rod antenna

2. Dial scale

3. Tuning knob

4. Band switch AM/FM

5. Volume knob / ON-OFF knob

6. Phone jack

7. AC socket

8. Battery compartment door

9. Radio ON indicator

10. Speaker

11. AUX-IN audio input

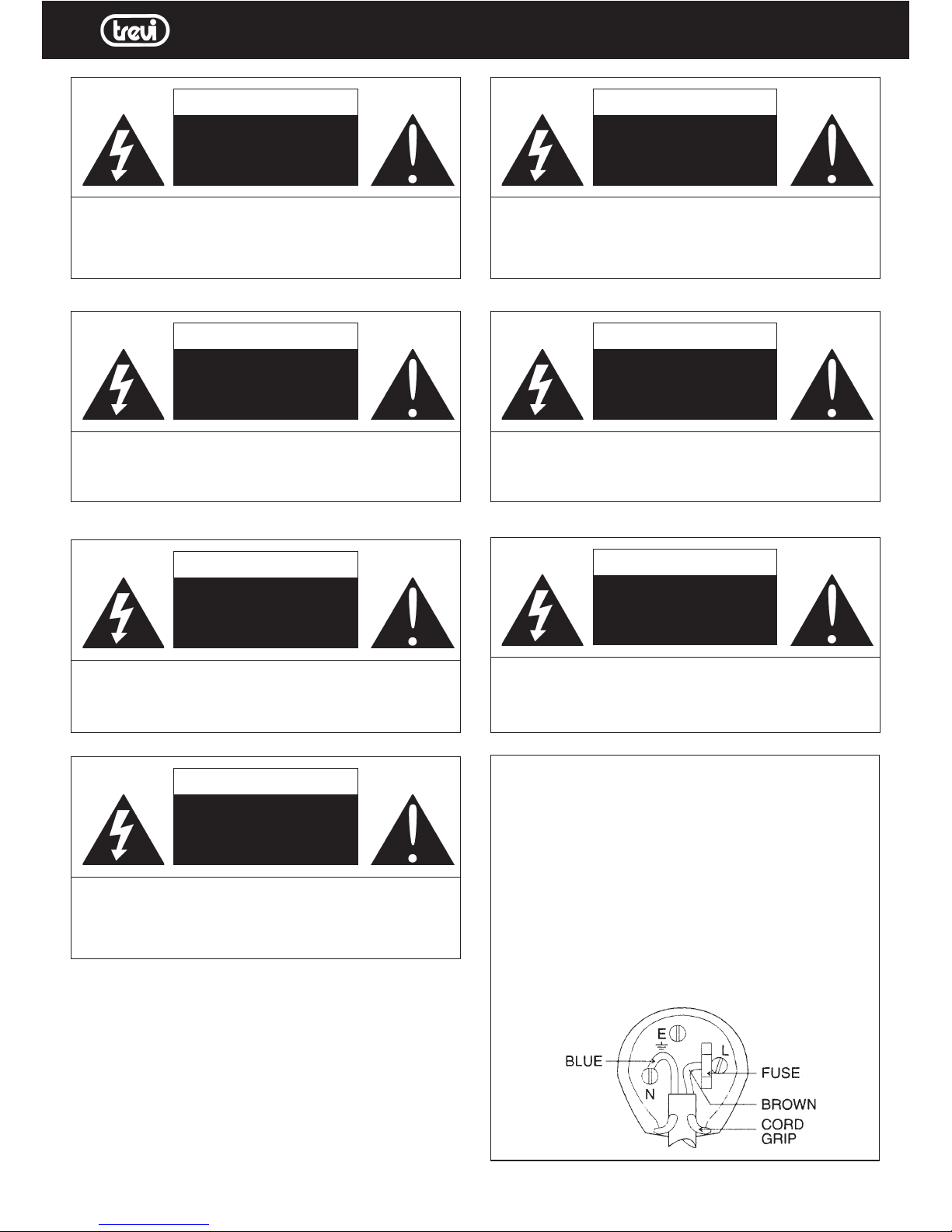

AC POWER OPERATION

Connect receptacle end of the mains lead to the AC
socket (7). Connect the plug to an AC outlet.
The connection of the mains lead to the AC socket
(7) cause the disconnecting of batteries supply.

BATTERY POWER OPERATION

Install 3 x “C” batteries into the battery campartment
(8) on the backside of the device, carefully as
indicated in the battery compartment.
Remove the batteries when don't use the device
for a long time.

OPERATION

1. Turn the Volume knob / ON-OFF knob (5)
clockwise until you listen a click sound, the
radio turns on.

2. Select the desired radio band with the Band
switch (4):
FM = frequency modulation
AM = media wave

3. Tune in a desired station by tuning the Tuning
knob (3).

4. Adjust the Volume knob / ON-OFF knob (5) for
your desired listening level.

AUX-IN CONNECTION

Connecting the cable jack-jack 3.5 in to AUX-IN
(11), automatically the speaker produces the sound
of external audio unit.

RECEPTION NOTE

For FM reception pull out the Rod antenna (1)
adjust the direction, lenght and angle to give the
best reception.
The AM band antenna is internal so to improve the
reception orient the device.

PHONE JACK

For private listening connect a headphones (not
included) with a 3,5 mm plug with an impedance
from 4 to 32 ohm to the Phone jack (6). The built­in speaker will automatically disconnected.

MAINTENANCE

This device is a high precision electronic instrument;
so it's recommended to not place the radio set near
sources of heat, in humid or dusty places, nor
expose it directly to the sunlight.
Clean the radio with a damp cloth. Using detergents,
abrasives or solvents may damage the radio set.

NOMINAL SPECIFICATION

Power sources: AC 230-240V 50Hz

DC4.5V [3x"C"(UM1)
bateries not included]

Frequency range: FM 88-108MHz

AM 540-1600KHz
Mode OFF consumption: <1W
Dimensions: 245x160x110mm

TREVI pursues a policy of continuous research
and development. Therefore the characteristics of
the product can differ from those in the description.

11

4

RA 767

DESCRIPTION DES COMMANDES

Français

1

2

4

3

5

6

7

8

9

10

11

AUX-IN CONNECTION

Connexion du câble jack-jack 3.5 pour l’AUX-IN
(11), automatiquement le haut-parleur produit le
son de l’unité audio externe.

NOTES SUR LA RECEPTION

Pour optimiser la réception FM rallonger et orienter
l'antenne télescopique (1).
L'antenne pour la bande AM est intérieure et donc
la meilleure réception s'obtient en tournant
directement l'appareil.

CASQUE

Relier le casque à la prise (6). Le casque doit être
du type monophonique et pourvu d'impédance
entre 4 et 32 ohm.
Lorsque le casque est branché, l'haut-parleur est
hors service.

ENTRETIEN

Cet appareil est un instrument électronique de
haute précision. Il faut donc éviter de l'utiliser dans
des lieux très humides, très poussiéreux, ou dans
des lieux avec d'excessives sautes de
température. De même, ne pas l'exposer à la
lumière directe du soleil. Pour le nettoyage de
l'appareil on conseille d'employer un chiffon mou,
légèrement humide. Eviter d'employer des solvants
ou des substances abrasives.

SPECIFICATIONS

Alimentation: AC230-240V 50Hz

DC4.5V [3x “C”

(UM1) baterie non inclus]
Plage de fréquences: FM 88-108MHz

AM540-1600kHz
Consommation en mode OFF: <1W
Dimensions: 245x160x110mm

TREVI suit une politique constante de recherche
et de développement. C'est pourquoi ses produits
peuvent parfois présenter des caractéristiques
différentes de celles décrites dans le manuel
d'emploi.

1. Antenne télescopique

2. Cadran des fréquences

3. Bouton d'accord

4. Sélecteur de la bande de fréquence AM/FM

5. Réglage du volume/mise en marche

6. Prise de casque

7. Prise d'alimentation

8. Logement de piles

9. Indicateur d'alimentation

10. Haut-parleur

11. AUX-IN Entreè

ALIMENTATION SECTEUR

Introduire dans la prise (7) la boîte d'extrémité du
câble d'alimentation de dotation. Introduire la fiche
dans une prise de courant.
L'introduction du câble d'alimentation dans la prise
(7) cause la mise hors service automatique de
l'alimentation par piles.

ALIMENTATION PILES

Introduire 4 piles de format "C" dans le logement
prévu (8) situé à l'arrière de l'appareil en faisant
attention aux polarités indiquées.
Enlever les piles lorsqu'on n'utilise pas l'appareil
pendant une longue période.
Remplacer les piles aux premiers signes de
décharge.

FONCTIONNEMENT

1. Allumer l'appareil en tournant le réglage volu­me/mise en marche (5).

2. Choisir la bande avec le sélecteur (4):
FM = modulation de fréquence
AM = petites ondes

3. Syntoniser la station choisie au moyen du
bouton d'accord (3).

4. Régler le volume (5).
