Toshiba HWS-1403XWHM3-E, HWS-1403XWHT9-E, HWS-803XWHT9-E, HWS-803XWHT6-E, HWS-803XWHD6-E INSTALLATION MANUAL

...

POMPE À CHALEUR AIR/EAU

Manuel d’installation

Unité hydroélectrique

Modèle:

HWS-803XWHM3-E HWS-803XWHT6-E HWS-803XWHD6-E HWS-803XWHT9-E HWS-1403XWHM3-E HWS-1403XWHT6-E HWS-1403XWHD6-E HWS-1403XWHT9-E

Manuel d’installation Unité hydroélectrique

(Pompe à chaleur air/eau)

Français

Unité hydroélectrique

Avant d’installer la pompe à chaleur air/eau, lisez attentivement ce Manuel d’installation.

• Ce manuel décrit la méthode d’installation de l’unité hydroélectrique.

• Pour l’installation de l’unité extérieure, reportez-vous au Manuel d’installation fourni avec l’unité extérieure.

Manuel d’installation

ADOPTION DU NOUVEAU FLUIDE FRIGORIGÈNE

Cette pompe à chaleur air/eau utilise le nouveau fluide frigorigène HFC (R410A) au lieu du fluide frigorigène traditionnel R22 en vue d’éviter la destruction de la couche d’ozone.

Sommaire

1 INFORMATIONS GÉNÉRALES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2 PIÈCES ACCESSOIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3 PRÉPARATIFS EN VUE DE L’INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4 CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5 EXEMPLE D’INSTALLATION DE L’UNITÉ HYDROÉLECTRIQUE . . . . . . . . . . . . . . . 8

6 COMPOSANTS PRINCIPAUX DE L’UNITÉ HYDROÉLECTRIQUE . . . . . . . . . . . . . . 10

7 INSTALLATION DE L’UNITÉ HYDROÉLECTRIQUE . . . . . . . . . . . . . . . . . . . . . . . . . 12

8 MISE EN MARCHE ET CONFIGURATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

9 ESSAI DE FONCTIONNEMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

10 ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

11 FONCTION DE CONTRÔLE DE LA SONDE DE TEMPÉRATURE. . . . . . . . . . . . . . . 40

12 RÉSOLUTION DES PROBLÈMES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

–2–

Unité hydroélectrique

Manuel d’installation

1 INFORMATIONS GÉNÉRALES

 Combinaison système

Unité extérieure

Unité

hydroélectrique

HWS-803XWHM3-E – – – – – – – – ~, 3kW

HWS-803XWHT6-E – – – – – – – – 3N ~, 6kW

HWS-803XWHD6-E – – – – – – – – 3~, 6kW

HWS-803XWHT9-E – – – – – – – 3N~, 9kW

HWS-1403XWHM3-E – ~, 3kW

HWS-1403XWHT6-E – 3N~, 6kW

HWS-1403XWHD6-E – – – – – – – 3~, 6kW

HWS-1403XWHT9-E – 3N~, 9kW

HWS-

803H-E

HWS-

1103H-E

Modèle 220-230V Modèle triphasé triphasé avec cordon chauffant

HWS-

1403H-E

HWS-

1103H8-E

HWS-

1403H8-E

HWS-

1603H8-E

HWS-

1103H8R-E

HWS-

1403H8R-E

HWS-

1603H8R-E

Réchauffeur

auxiliaire

 Spécifications générales

Unité extérieure

Modèle monophasé

Unité extérieure HWS-803H-E HWS-1103H-E HWS-1403H-E

Alimentation électrique 220-230V ~ 50Hz Type INVERSEUR Fonction Chauffage et refroidissement

Capacité (kW) 8,0 11,2 14,0

Chauffage

Refroidissement

Fluide frigorigène R410A Dimensions H x L x P (mm) 890x900x320 1 340x900x320

Puissance d’entrée

COP (W/W) 4,40 4,77 4,50 Capacité (kW) 6,0 10,0 11,0 Puissance

d’entrée EER (W/W) 2,82 2,84 2,70

Modèle triphasé

Unité extérieure

Alimentation électrique 380-400V 3N~ 50Hz Type INVERSEUR Fonction Chauffage et refroidissement

Capacité (kW) 11,2 14,0 16,0 11,2 14,0 16,0

Chauffage

Refroidissement

Fluide frigorigène R410A Dimensions H x L x P (mm) 1 340x900x320 Cordon chauffant (W) – 75

Puissance d’entrée

COP 4,694,364,304,694,364,30 Capacité (kW) 10,0 11,0 13,0 10,0 11,0 13,0 Puissance

d’entrée EER 2,84 2,70 2,71 2,84 2,70 2,71

(kW) 1,82 2,35 3,11

(kW) 2,13 3,52 4,08

avec cordon chauffant

HWS-

1103H8-E

(kW) 2,39 3,21 3,72 2,39 3,21 3,72

(kW) 3,52 4,08 4,80 3,52 4,08 4,80

HWS-

1403H8-E

HWS-

1603H8-E

HWS-

1103H8R-E

1403H8R-E

HWS-

1603H8R-E

–3–

Unité hydroélectrique

Classe 80

Manuel d’installation

Unité hydroélectrique HWS-803XWHM3-E HWS-803XWHT6-E

Capacité du réchauffeur auxiliaire 3,0 6,0 9,0

Alimentation électrique

Température de l’eau de sortie

pour le réchauffeur auxiliaire 220-230V ~ 50Hz 380-400V 3N~ 50Hz 220-230V 3~ 50Hz 380-400V 3N~ 50Hz

pour le réchauffeur du réservoir d’eau chaude (en option)

Chauffage (°C) 20-55

Refroidissement (°C) 10-25

220-230V ~ 50Hz

HWS-803XWHD6-E

HWS-803XWHT9-E

Classe 112, 140, 160

Unité hydroélectrique HWS-1403XWHM3-E HWS-1403XWHT6-E

Capacité du réchauffeur auxiliaire 3,0 6,0 9,0

Alimentation électrique

Température de l’eau de sortie

pour le réchauffeur auxiliaire 220-230V ~ 50Hz 380-400V 3N~ 50Hz 220-230V 3~ 50Hz 380-400V 3N~ 50Hz

pour le réchauffeur du réservoir d’eau chaude (en option)

Chauffage (°C) 20-55

Refroidissement (°C) 10-25

220-230V ~ 50Hz

HWS-1403XWHD6-E

HWS-1403XWHT9-E

Réservoir d’eau chaude (en option)

Volume d’eau (litre) 150 210 300

Alimentation électrique 220-230V ~ 50Hz

Température maximale de l’eau (°C) 75

Réchauffeur électrique (kW) 2,75

Hauteur (mm) 1 090 1 474 2 040

Diamètre (mm) 550

Matériau Acier inoxydable

HWS-1501CSHM3-E

HWS-1501CSHM3-UK

HWS-2101CSHM3-E

HWS-2101CSHM3-UK

HWS-3001CSHM3-E

HWS-3001CSHM3-UK

2 PIÈCES ACCESSOIRES

N° Nom des pièces Quantité N° Nom des pièces Quantité

1 Manuel d’installation (ce document) 1 3 Isolateur de refroidissement 1 2 Manuel du propriétaire 1

–4–

Unité hydroélectrique

Manuel d’installation



Catégorie Pièce Spécification Quantité

Conduites d’eau

Système électrique

PRÉPARATIFS EN VUE DE L’INSTALLATION

Pièces nécessaires pour connecter ce produit (éléments communs)

Crépine (filtre à eau) 1 1/4" de 30 à 40 mailles 1 Robinet de purge (pour le remplissage de l’eau) 1

Robinets d’arrêt à boisseau sphérique

Disjoncteur différentiel pour l’alimentation secteur 30 mA 1 Disjoncteur différentiel pour le réchauffeur auxiliaire (En option)

Disjoncteur différentiel pour le réchauffeur du réservoir d’eau chaude

1 1/4" pour la maintenance 1 1/4"

30 mA 1

 Options nécessaires pour chaque fonction

Objectif

Chauffage – –

Chauffage et refroidissement (toutes les pièces)

Chauffage et refroidissement (chauffage partiel uniquement)

Alimentation en eau chaude

Contrôle de 2 zones – –

Enclenchement de la chaudière

Dans l’unité hydroélectrique Pièce achetée Nom de la pièce Modèle Nom de la pièce Spécifications prescrites

Radiateur(s), ventiloconvecteur(s), chauffage sous plancher

– – Ventilo-convecteur(s)

––

Réservoir d’eau chaude

150 litres

210 litres

300 litres

Tableau de contrôle de sortie (1)

Vanne motorisée à 2 voies (pour le refroidissement)

HWS-1501CSHM3-E HWS-1501CSHM3-UK HWS-2101CSHM3-E HWS-2101CSHM3-UK HWS-3001CSHM3-E HWS-3001CSHM3-UK

TBC-PCIN3E Chaudière

Vanne motorisée à 3 voies Disjoncteur différentiel

Robinet mélangeur motorisé

Circulateur Autre source d’alimentation. Réservoir tampon

Reportez-vous à la section « Spécifications des pièces de contrôle » à la page 21.

Autre source d’alimentation. Entrée de signal à 12 V requise pour la chaudière.

 Pièces en option

N° Nom de la pièce Modèle Application Remarques

Sortie liée à la chaudière, sortie alarme

1 Carte de sortie externe TCB-PCIN3E

2 Carte d’entrée externe TCB-PCMO3E

Sortie du signal de dégivrage, sortie du signal de fonctionnement du compresseur

Entrée du thermostat de chauffage/refroidissement Entrée du signal d'arrêt d'urgence.

Utilisez les produits spécifiés pour l’unité extérieure, l’unité hydroélectrique et le réservoir d’eau chaude. N’utilisez aucun produit vendu dans le commerce. Les pièces devant être connectées à l’unité hydroélectrique doivent être conformes aux spécifications décrites dans le présent manuel. En cas d’utilisation de pièces ou de produits non spécifiés, une panne, un incendie ou une électrocution peuvent se produire.

–5–

Jusqu’à deux cartes (selon les applications)

Unité hydroélectrique

AVERTISSEMENT

Manuel d’installation

4 CONSIGNES DE SÉCURITÉ

 Consignes de sécurité générales

Assurez-vous de respecter les réglementations locales, nationales et internationales en vigueur.

• Lisez attentivement ces « CONSIGNES DE SÉCURITÉ » avant de procéder à l’installation.

• Les sections qui suivent contiennent des consignes de sécurité importantes que vous devez respecter scrupuleusement.

• Une fois l’installation terminée, procédez à un essai de fonctionnement pour vous assurer que tout fonctionne normalement. Consultez le Manuel du propriétaire pour expliquer au client comment utiliser et entretenir cette unité.

• Mettez l’interrupteur général (ou le disjoncteur) hors tension avant de procéder à l’entretien de l’unité.

• Demandez au client de conserver le Manuel d’installation et le Manuel du propriétaire.

 Précautions relatives au fluide frigorigène

• Si vous pensez avoir détecté une fuite de fluide frigorigène, contactez votre revendeur. Si vous souhaitez remplir l’unité de fluide frigorigène une fois la fuite réparée, contactez un technicien qualifié. Le fluide frigorigène utilisé dans le système est inoffensif.

• En règle générale, le fluide frigorigène ne fuit pas. Notez toutefois qu’une fuite de fluide frigorigène qui a lieu dans une pièce dans laquelle se trouve un radiateur ou un poêle allumé peut produire un gaz toxique.

• N’installez pas le système dans un endroit susceptible d’être exposé à un gaz combustible. Une fuite de gaz combustible à proximité de l’unité risque de provoquer un incendie.

• Fixez correctement la conduite de fluide frigorigène lors de l’installation et avant l’utilisation. Si vous faites fonctionner le compresseur alors qu’aucun tuyau n’est raccordé et qu’aucune vanne n’est ouverte, le compresseur aspirera l’air, ce qui pourrait entraîner une surpressurisation du système et provoquer une explosion ou un incendie. Prenez les mêmes précautions lors de la récupération du fluide frigorigène (reflux vers l’unité extérieure), et ne déconnectez pas les tuyaux tant que le fluide frigorigène s’écoule et que les vannes ne sont pas fermées.

Précautions lors de l’installation

• Demandez à votre revendeur ou à un installateur professionnel d’installer la pompe à chaleur air/eau et de procéder aux travaux de maintenance. Une installation incorrecte peut entraîner des fuites d’eau, une électrocution ou un incendie.

• L’installation électrique doit être effectuée par un électricien qualifié conformément au manuel d’installation. Une alimentation insuffisante ou une installation incorrecte peuvent provoquer un incendie.

• Une fois l’installation électrique terminée, assurez-vous qu’elle est conforme aux réglementations locales, nationales et internationales en vigueur. Une mise à la terre incorrecte peut provoquer une électrocution.

• Assurez-vous que tous les câbles électriques, utilisés pour l'installation ESTIA, sont en conformités avec toutes réglementations locales et nationales. Vérifiez que tous les bornes électrique sont bien en place et serrées.

• Raccordement des fils de terre.

• Installez un disjoncteur différentiel. Une mise à la terre incomplète risque de provoquer une électrocution. Ne raccordez pas les fils de terre aux tuyaux de gaz, aux conduites d’eau, aux paratonnerres ou aux fils de terre des câbles téléphoniques.

• Cette unité doit être branchée au secteur par le biais d’un disjoncteur ou d’un interrupteur présentant une séparation de contact d’au moins 3 mm.

• Avant de procéder à l’installation électrique, veillez à mettre l’interrupteur général ou le disjoncteur hors tension. Vérifiez également que tous les interrupteurs sont éteints afin d’éviter tout risque d’électrocution. Assurez-vous que la pompe à chaleur air/eau est branchée à un bloc d’alimentation dédié utilisant la tension nominale.

• Vérifiez que le câble d’interconnexion qui relie l’unité extérieure à l’unité hydroélectrique est correctement raccordé. Toute erreur de raccordement de ce câble peut endommager les composants électriques.

–6–

Unité hydroélectrique

• Assurez-vous que le système de réfrigération est imperméable aux gaz et à l’air extérieurs. Si de l’air ou d’autres gaz contaminent le circuit de réfrigération, les hautes pressions risquent de faire exploser les tuyaux et vous pourriez vous blesser.

• Ne modifiez aucun dispositif ou interrupteur de sécurité dans ce système.

• Après avoir déballé l’unité extérieure, vérifiez qu’elle n’est pas endommagée.

• Ne l’installez pas dans un endroit susceptible d’augmenter ses vibrations.

• Afin d’éviter de vous blesser (avec des bords tranchants), faites attention lorsque vous manipulez les pièces.

• Procédez à l’installation électrique en suivant les instructions du manuel d’installation. Une installation incorrecte peut entraîner des fuites d’eau, une électrocution ou un incendie.

• Serrez tous les écrous évasés à l’aide d’une clé dynamométrique en suivant les instructions. Un couple de serrage excessif peut fendre les tuyaux ou l’écrou et provoquer une fuite du fluide frigorigène.

• Portez des gants épais pendant l’installation pour éviter de vous blesser.

• Installez l’unité extérieure sur une surface suffisamment solide pour supporter son poids.

• Si une fuite de fluide frigorigène se produit pendant l’installation dans une pièce fermée, aérez et sortez immédiatement de la pièce.

• Une fois l’installation terminée, vérifiez que le fluide frigorigène ne fuit pas. Si le fluide frigorigène fuit dans une pièce et se répand près d’un foyer d’incendie, du gaz nocif risque de se dégager.

• Veillez à n’obstruer aucun tuyau d’évacuation. Les tuyaux peuvent en effet se détacher, ce qui peut entraîner des secousses électriques.

• Ne tapez pas sur le manomètre, car il est en verre. Il peut se casser.

Manuel d’installation

 Remarques concernant la conception du système

• Lorsque l’eau pénètre dans l’unité hydroélectrique, elle doit être à une température inférieure ou égale à 55 °C. Soyez particulièrement vigilant en cas d’utilisation d’une source de chauffage externe, telle qu’une chaudière. Si la température de l’eau restituée est supérieure à 55 °C, cela risque d’endommager l’unité ou de provoquer une fuite d’eau.

• Le débit de l’eau circulante doit respecter les plages suivantes. 11 et 14 kW 18 l/minute ou plus 8 kW 13 l/minute ou plus Si le débit est inférieur, le dispositif de protection est activé pour arrêter le fonctionnement. Pour assurer un débit d'eau minimum du système d'eau, installez une soupape de dérivation sur un circuit d'eau. Notez que ce circuit doit contenir un minimum de 20 litres. Dans le cas contraire, une défaillance prématurée du système peut se produire.

• Ne faites pas circuler l’eau avec un dispositif autre que la pompe intégrée à l’unité hydroélectrique.

• Les réchauffeurs auxiliaires, dans l'unité hydroélectrique, sont conçus pour assister la pompe à chaleur pendant les périodes où la température ambiante est peu élevée.

• Assurez-vous que l'unité hydroélectrique et les tuyaux d'eau de raccordement sont installés dans un endroit qui n'est pas exposé à des températures ambiantes basses ce qui pourrait entraîner un gel du circuit d'eau.

• Le système est conçu pour fonctionner en circuit d'eau fermé. Ne l'utilisez jamais comme un circuit ouvert.

• L’eau circulante doit être d’eau moins 20 litres. Si le volume d’eau est insuffisant, il est possible que l’unité ne fonctionne pas correctement, car la fonction de protection risque de se déclencher.

–7–

Unité hydroélectrique

Ventilo-convecteurs (refroidissement ou chauffage)

Robinets d’arrêt à boisseau sphérique

Crépine (40 mailles / 0,4 mm)

Vanne à 3 voies de répartition pour le réservoir d’eau chaude

Radiateurs (chauffage uniquement) [Vanne à 2 voies]

Vanne à 2 voies

Alternative aux radiateurs

Chauffage sous plancher (chauffage uniquement) [Vanne à 2 voies]

Réservoir d’eau chaude indirect

Robinet de purge pour le remplissage et l’évacuation d’eau

Utilisez la valve à 2 voies pour isoler le circuit de chauffage lors de l'utilisation du mode de refroidissement.

Utilisez-la si vous ne procédez pas au refroidissement

Manuel d’installation

5 EXEMPLE D’INSTALLATION DE L’UNITÉ

HYDROÉLECTRIQUE

 Exemple d’installation pour refroidissement et chauffage

Quand les modes de rafraîchissement et de chauffage nécessitent tous les deux l'installation d'une valve à 2 voies pour isoler le radiateur ou d'un circuit de chauffage sous plancher.

▼ Fig. 5-01

TTW

–8–

Unité hydroélectrique

TTW

TFI

TRV

Vanne de contrôle de la température (mécanique)

Robinets d’arrêt (entretien)

Crépine (40 mailles / 0,4 mm)

Vanne à 3 voies de répartition pour le réservoir d’eau chaude

Robinet de purge pour le remplissage et l’évacuation d’eau

Zone 1

Ventilo-convecteur (refroidissement ou chauffage)

Vanne de contrôle de la température (mécanique)

Soupape de dérivation des hautes pressions

Réservoir d’eau chaude indirect

Robinet mélangeur à 3 voies pour le chauffage sous plancher

Pompe externe pour chauffage sous plancher

Une vanne motorisée à 2 voies est nécessaire si les ventilo-convecteurs sont en mode de refroidissement.

Réservoir tampon direct pour chauffage sous plancher

Zone 2

Chauffage sous plancher (Vanne à 2 voies)

Manuel d’installation

 Exemple de contrôle de la température et du système

d’alimentation en eau chaude de 2 zones

Le schéma ci-après illustre un exemple de contrôle de la température de 2 zones. Un réservoir tampon et une pompe à eau sont nécessaires pour le contrôle de la température de 2 zones.

▼ Fig. 5-02

–9–

Unité hydroélectrique

10 11

7 8

20 21

13 14

Manuel d’installation

6 COMPOSANTS PRINCIPAUX DE L’UNITÉ

HYDROÉLECTRIQUE

 Vue éclatée et description de l’unité hydroélectrique

▼ Fig. 6-01

1 : Vase d’expansion 2 : Pressostat (4,15 MPa) 3 : Sonde de température (pour la sortie de la pompe à chaleur -TWO) 4 : Capteur de pression 5 : Échangeur de chaleur 6 : Interrupteur de débit (13,0 L/min (8kw), 17,5 L/min (14kw)) 7 : Sonde de température (pour le fluide frigorigène -TC) 8 : Sonde de température (pour l’entrée d’eau -TWI) 9 : Raccord d’évacuation 10 : Raccord d’entrée d’eau 11 : Raccord du fluide frigorigène 12 : Soupape de dégagement d’air 13 : Soupape de dégagement de la pression (0,3 MPa (3 bar)) 14 : Protecteur thermique (auto) 15 : Sonde de température (pour la sortie d’eau THO) 16 : Protecteur thermique (Fonctionnement unique) 17 : Pompe à eau 18 : Réchauffeur auxiliaire (3 kW, 3 kW x 2, 3 kW x 3) 19 : Manomètre 20 : Raccord de sortie d’eau 21 : Raccord du gaz frigorigène

–10–

Unité hydroélectrique

Plaquette d'entrée externe MCC-1217 (en option)

Plaquette de relais MCC-1431

MG-SW (RY04)

MG-SW (RY02)

Plaquette de sortie externe MCC-1214 (en option)

Carte de circuit

imprimé principal

MCC-1511

Transfor mateur

Relais

(RY06)

MG-SW (RY05)

Relais

(RY01)

Relais

(RY03)

Fusible

TB07

 Schéma du coffret de branchement

▼ Fig. 6-02

Manuel d’installation

TB 07

–11–

Unité hydroélectrique

AVERTISSEMENT

ATTENTION

200 mm

100 mm

500 mm

350 mm

500 mm

380 mm

960 mm

M10

Manuel d’installation

INSTALLATION DE L’UNITÉ HYDROÉLECTRIQUE

• Pour éviter de vous blesser, veillez à toujours porter un équipement de protection individuelle, notamment des lunettes.

• Demandez à une autre personne de vous aider à installer l’unité hydroélectrique.

• Installez l’unité hydroélectrique sur une surface suffisamment solide pour supporter les poids suivants: Poids de l’unité hydroélectrique sans eau 60 65

kg (1402)

Poids de l’unité hydroélectrique remplie d’eau 80 (802) 85

• N’installez pas l’unité dans un endroit où l’eau risque de geler.

• N’installez pas l’unité hydroélectrique dans un endroit où il existe un risque de fuite de gaz combustible.

• N’installez pas l’unité hydroélectrique dans un endroit exposé aux intempéries ou à l’eau.

• N’installez pas l’unité hydroélectrique à proximité d’un appareil qui génère de la chaleur.

• N’installez pas l’unité hydroélectrique sur une surface instable.

• N’installez pas l’unité hydroélectrique dans un endroit exposé à des vibrations.

kg (1402)

kg (802)

 Positionnement

Espace de service

Veillez à laisser un espace suffisant autour de l’unité hydroélectrique lors de l’installation.

• N’installez pas l’unité hydroélectrique dans un endroit où la chaleur s’accumule.

▼ Fig. 7-01

Montage

Installez des boulons de type M10 aux positions indiquées ci-dessous et fixez-les avec des écrous.

▼ Fig. 7-02

 Manipulation, déballage et

inspection de l’unité hydroélectrique

• Vous devez inspecter l’unité hydroélectrique au moment de la livraison et signaler immédiatement au transporteur le moindre dégât.

–12–

Unité hydroélectrique

AVERTISSEMENT

ATTENTION

REMARQUE

Retirez les vis M5a afin de détacher les angles de fixation.

Fixez l’unité hydroélectrique à l’aide d’écrous et de rondelles plates.

▼ Fig. 7-04

▼ Fig. 7-05

▼ Fig. 7-06

▼ Fig. 7-07

Manuel d’installation

L’unité hydroélectrique peut être installée directement sans utiliser les angles de fixation. Toutefois, la face arrière de l'unité hydroélectrique peut être extrêmement chaude. La surface d'installation doit dès lors être résistante à la chaleur.

▼ Fig. 7-03

380

M10

 Tuyauterie de fluide

frigorigène

• CE SYSTÈME UTILISE LE FLUIDE FRIGORIGÈNE HFC (R410A) QUI NE DÉTRUIT PAS LA COUCHE D’OZONE.

• Le fluide frigorigène R410A se distingue par son absorption aisée de l’eau, de la membrane oxydante ou de l’huile, ainsi que par sa pression, qui est d’environ 1,6 fois supérieure à celle du fluide frigorigène R22. Outre l’utilisation du nouveau fluide frigorigène, l’huile a elle aussi été remplacée. Par conséquent, lors de l’installation, il est important d’éviter la pénétration d’eau, de poussière, de l’ancien fluide frigorigène ou d’huile dans le système. Pour éviter de remplir le système avec du fluide frigorigène inapproprié, les points de raccordement du robinet de service ont en outre été agrandis.

• Vous devez utiliser les outils R410A pour installer correctement le système.

• Vous devez également utiliser des tuyaux de taille appropriée et vérifier que l’épaisseur du mur est adaptée à l’installation de conduites en cuivre.

860

M10

Installez l’unité hydroélectrique de façon à ce que son angle d’inclinaison soit en dessous des valeurs suivantes.

± 1°

• Vérifiez que toutes les conduites de fluide frigorigène sont à l’abri de la poussière et de l’eau.

• Vérifiez que tous les raccords de tuyaux sont correctement serrés aux couples spécifiés dans cette section.

• Effectuez un test d’étanchéité à l’air avec de l’azote libre d’oxygène.

• Évacuez l’air des tuyaux à l’aide d’une pompe à vide.

• Vérifiez la présence de fuites de gaz frigorigène aux pièces assurant la jonction des tuyaux.

La pompe à chaleur air/eau utilise le fluide frigorigène R410A. Il est important que l’épaisseur des tuyaux de cuivre utilisés pour le fluide frigorigène soit la suivante :

• 0,8 mm pour Ø 6,4 mm, Ø 9,5 mm et Ø 12,7 mm

• 1,0 mm pour Ø 15,9 mm

–13–

Unité hydroélectrique

AVERTISSEMENT

ATTENTION

Unité extérieure

Conduite de liquide Ø 9,52

Conduite de gaz Ø 15,88

Manuel d’installation

Tuyau de réfrigération

La longueur et la hauteur du tuyau de réfrigération doivent correspondre aux valeurs suivantes. Si l’unité hydroélectrique est installée conformément à ces valeurs, aucun fluide frigorigène supplémentaire n’est requis.

▼ Fig. 7-08

H : Max. ±30 m L : Max. 30 m

Min. 5 m

Taille des conduites de fluide frigorigène

Modèle d’unité

hydroélectrique

Unité hydroélectrique de

8 kW

Unité hydroélectrique de

11 et 14 kW

Côté gaz (mm)

Ø 15,88 Ø 9,52

Côté liquide

(mm)

Évasement

• Coupez les conduites de fluide frigorigène à la longueur appropriée à l’aide d’un coupe-tube. Ébarbez les tuyaux, car les aspérités peuvent provoquer des fuites de fluide frigorigène ou un dysfonctionnement du composant dans le circuit de réfrigération.

• Placez les écrous évasés appropriés sur les tuyaux (utilisez les écrous fournis avec l’unité hydroélectrique ou ceux spécialement conçus pour le fluide frigorigène R410A), puis évasez les tuyaux à l’aide de l’outil d’évasement adéquat.

Serrage

• Raccordez les conduites de fluide frigorigène qui vont de l’unité extérieure à l’unité hydroélectrique, comme indiqué ci-dessous.

▼ Fig. 7-09

• Alignez les bouts évasés de chaque conduite avec le raccord de sortie correspondant sur l’unité hydroélectrique. Serrez les écrous évasés avec vos doigts pour fixer les conduites.

• Serrez les écrous évasés à l’aide d’une clé dynamométrique aux couples de serrage indiqués ci-dessous :

Ø extérieur du tuyau de

cuivre (mm)

9,5 De 33 à 42

15,9 De 63 à 77

Couple de serrage (N/m)

• Afin de ne pas endommager les conduites de fluide frigorigène, utilisez deux clés pour serrer les écrous évasés au couple approprié.

 Conduite d’eau

• Installez les conduites d’eau selon les normes en vigueur dans votre pays.

• Installez les conduites d’eau à l’abri du gel.

• Vérifiez que les conduites d’eau offrent une bonne résistance à la pression. La soupape de dégagement de la pression doit être réglée sur 0,3 MPa.

• N’utilisez pas de conduites d’eau zinguées. Si vous utilisez des conduites d’eau en acier, isolez les deux extrémités.

–14–

Unité hydroélectrique

H < 7 m

Raccord de sortie d’eau chaude 1 1/4"

Raccord d’entrée d’eau 1 1/4"

Attention Pour éviter toute fuite d’eau, utilisez des joints neufs.

Attention Les capuchons peuvent contenir de l’eau (utilisée lors des tests effectués en usine avant la livraison).

Disposition locale

Robinet d’arrêt à boisseau sphérique

Crépine (de 30 à 40 mailles)

Robinet de purge pour le remplissage et l’évacuation de l’eau

Entrée

Manuel d’installation

• Utilisez une eau conforme aux normes de qualité de l’eau décrites dans la directive EN 98/83 CE.

Conduite d’eau

La longueur de la conduite d’eau doit être conforme aux caractéristiques QH de la pompe (reportez-vous à la « Fig. 7-16 » et à la « Fig. 7-17 » à la page 17). La hauteur de la conduite d’eau doit être inférieure ou égale à 7 m.

▼ Fig.7-10

▼ Fig. 7-11

Circuit d’eau

• Installez une crépine de 30 à 40 mailles (vendue séparément) à l’entrée d’eau de l’unité hydroélectrique.

• Installez des robinets de purge (vendus séparément) pour le remplissage et l’évacuation de l’eau dans la partie inférieure de l’unité hydroélectrique.

• Les conduites d’eau doivent être un circuit fermé. (Un circuit d’eau ouvert peut provoquer un dysfonctionnement.)

▼ Fig. 7-12

–15–

Unité hydroélectrique

vers l’unité hydroélectrique

chauffage ou refroidissement de la pièce

vers le réservoir d’eau chaude

Ouvert en cas de mise hors tension

Ouvert en cas de mise sous tension

Robinet mélangeur motorisé (vendu séparément)

de l’unité hydroélectrique

Réservoir tampon (vendu séparément)

Zone 2

Pompe à eau (vendue séparément)

vers l’unité hydroélectrique

*Température de l’eau chaude 55ºC

Volume du vase d’expansion ( )

Volume d’eau ( )

Manuel d’installation

Tuyauterie pour le réservoir d’eau chaude (en option)

L’eau acheminée vers le réservoir d’eau chaude est dérivée à l’aide d’une vanne motorisée à 3 voies (vendue séparément). Pour les spécifications de la vanne motorisée à 3 voies,reportez-vous à « Spécifications des pièces de contrôle », page 21. Raccordez le réservoir d’eau chaude à la section A (ouverte en cas de mise sous tension) de la vanne.

▼ Fig. 7-13

Tuyauterie pour le contrôle de 2 zones

Pour effectuer un contrôle de température de 2 zones, faites circuler l’eau dans une autre pompe (vendue séparément) à l’aide d’un robinet mélangeur motorisé (vendu séparément) et d’un réservoir tampon (vendu séparément). Pour les spécifications du robinet mélangeur motorisé, reportez-vous à la section « Spécifications des pièces de contrôle » à la page 21.

▼ Fig. 7-14

Formule pour la sélection du vase d’expansion

V: capacité totale du réservoir nécessaire ( )

: coefficient du vase d’expansion à la température

moyenne de l’eau chaude Vs: volume d’eau total dans le système P1: pression du système à la position de réglage du

réservoir (MPaabs.)

(Pression interne de la conduite lors du

fonctionnement de la pompe avant que le

dispositif de chauffage ne soit activé = pression de

l’alimentation en eau) P2: pression maximale utilisée lors du fonctionnement

à la position de réglage du réservoir (MPaabs.)

(= pression de réglage de la soupape de sûreté) * La valeur de pression absolue (abs.) est obtenue en

ajoutant la pression atmosphérique (0,1 MPa (1 bar)) à la pression de la jauge.

▼ Méthode de sélection du réservoir

Température de l’eau et coefficient d’expansion

Température

de l’eau

chaude (°C)

0 0,0002 50 0,0121 4 0,0000 55 0,0145 5 0,0000 60 0,0171 10 0,0003 65 0,0198 15 0,0008 70 0,0229 20 0,0017 75 0,0258 25 0,0029 80 0,0292 30 0,0043 85 0,0324 35 0,0050 90 0,0961 40 0,0078 95 0,0967 45 0,0100

Taux

d’expansion

Températur

e de l’eau

chaude (°C)

Taux

d’expansion

Vérification du volume d’eau et de la pression initiale du vase d’expansion

Le vase d’expansion de l’unité hydroélectrique a une capacité de 12 litres. La pression initiale du vase d’expansion est de 0,1 MPa (1 bar). La pression initiale de la soupape de sûreté est de 0,3 MPa (3 bar). Vérifiez que la capacité du vase d’expansion est suffisante à l’aide de la formule suivante. Si le volume est insuffisant, augmentez la capacité localement.

▼ Fig. 7-15

14 12

2 0

0 50 100 150

Installez un vase d’expansion externe lorsque la capacité du vase d’expansion est insuffisante.

–16–

250200 30

Unité hydroélectrique

Débit ( /min)

Caractéristiques QH de l’échangeur de chaleur hydraulique (14 kW)

Tête de pompe (m)

En dehors de la plage de fonction-nement

Débit minimum

Débit ( /min)

Tête de pompe (m)

Caractéristiques QH de l’échangeur de chaleur hydraulique (8 kW)

Débit minimum

En dehors de la plage de fonctionnement

Configuration/fonctionnement de la pompe

▼ Fig. 7-16

9 8 7 6 5 4

3 2 1 0

51015

SW1

2520 30

SW2

35 40 45

Manuel d’installation

SW3

5550 60 65

▼ Fig. 7-17

SW 1

10 15

SW 3

SW 2

2520 30

–17–

Unité hydroélectrique

AVERTISSEMENT

ATTENTION

Desserrez de 2 tours pour l’évacuation de l’air

Manuel d’installation

Remplissage d’eau

Remplissez d’eau jusqu’à ce que le manomètre indique 0,2 MPa (2 bar). La pression hydraulique risque de descendre lorsque vous procédez à l’essai de fonctionnement. Dans ce cas, ajoutez de l’eau. De l’air risque de pénétrer si la pression hydraulique chargée est faible. Desserrez de deux tours le capuchon de la soupape d’évacuation pour libérer l’air.

▼ Fig. 7-18

Desserrez la vis de l'évent d'aération de la pompe, purgez l'air de la pompe et serrez de nouveau. Desserrez le capuchon de la soupape de dégagement de la pression pour libérer l’air. Il est possible que de l’eau s’écoule de la soupape de dégagement de la pression. Veillez à ce qu’il n’y ait plus d’air dans le circuit d’eau. Dans le cas contraire, un dysfonctionnement risque de se produire.

Qualité de l’eau

L’eau utilisée doit être conforme à la directive EN 98/83 CE.

 Installation électrique

• Vérifiez que les circuits électriques sont isolés avant de procéder à l’installation électrique.

• L’installation électrique doit être confiée à un électricien professionnel.

• L’installation électrique doit être conforme aux réglementations locales, nationales et internationales en vigueur.

• Ce produit doit être mis à la terre conformément aux réglementations locales, nationales et internationales en vigueur relatives aux installations électriques.

• L’unité hydroélectrique doit être connectée à un bloc d’alimentation dédié pour le circuit du réchauffeur auxiliaire.

• L’alimentation électrique doit être protégée par un dispositif de protection contre les surintensités (fusible, MCB, etc.) et un dispositif de sécurité contre fuite à la terre.

• L’unité hydroélectrique doit être connectée au secteur à l’aide d’un sectionneur déconnectant tous les pôles et présentant une séparation de contact d’au moins 3 mm.

• Les serre-fils, installés sur l’unité hydroélectrique, doivent être utilisés pour fixer les câbles électriques.

• Un raccordement incorrect des câbles électriques peut entraîner le dysfonctionnement d’un composant ou provoquer un incendie.

• Vérifiez que les dimensions des câbles électriques correspondent aux spécifications de ce manuel d’installation.

Isolation de la tuyauterie

Il est recommandé d’appliquer un traitement isolant à l’ensemble des tuyaux. Pour utiliser au mieux le mode de refroidissement (en option), appliquez un traitement isolant de 20 t ou plus à tous les tuyaux.

–18–

Unité hydroélectrique

Robinet mélangeur type 2 pour le contrôle de

Max. 12 m 230 V 100 mA 0,75 mm² ou plus

Robinet mélangeur type 1 pour le contrôle de 2 zones

Câble de garde 5 m max. 0,75 mm² ou plus

Sonde de température du réservoir d’eau chaude

Max. 12 m 230 V 1 A 0,75 mm² ou plus

Pompe (locale)

Max. 12 m 230 V 100 mA 0,75 mm² ou plus

Surchauffeur (locale)

Max. 12 m 230 V 1 A 0,75 mm² ou plus

Sortie d’alerte (locale)

Fonctionnement de la chaudière (locale)

Sortie de dégivrage (locale)

Sortie de fonctionnement du compresseur (locale)

12 m max sans tension 0,75 mm² ou plus

Sonde de température pour le contrôle de 2 zones

Câble de garde 5 m max. 0,75 mm² ou plus

Vanne à 2 voies pour l’arrêt du refroidissement

Vanne à 3 voies pour le réservoir d’eau chaude

Câble de garde 50 m max. 0,75 mm² ou plus

Télécommande supplémentaire

Puissance d’entrée 380400 V 3N ~ 50 Hz

Puissance d’entrée 220-230 V ~ 50 Hz

Réservoir d’eau chaude

vers l’unité extérieure

Alimentation du réservoir d’eau chaude

Raccord de l’unité extérieure

Raccord de la sonde

Réchauffeur auxiliaire Alimentation électrique

Puissance d’entrée 220230 V 3 ~ 50 Hz

Ligne de contrôle

▼ Fig. 7-19

Manuel d’installation

TB04

1 2

CCW

A B

TB06

▼ Fig. 7-20

TB03

WPM

2WV

TB 05

6B6A 6D

TTW

TF1

TB 06

565758

Don't apply 220-240V or breakdown will occur.

3WV

11 12

TB 01

MIXV

TB 04

31 32

HOT WATER CYLINDER

3 4

TB05

5 6

7 8

CN208

OPTION OPTION

PJ20

TB 03

TB07

CN209

PJ20

L2L1

TB 02

TB02

L1 L2

TB01

–19–

Unité hydroélectrique

Alimentation électrique/spécifications des câbles

▼ Spécifications des câbles

Description

Puissance de l’unité extérieure

Puissance du réchauffeu r d’entrée de l’unité hydroélect rique

Unité extérieure/ hydroélectrique

Réservoir de l’unité hydroélectrique

Puissance d’entrée

Puissance d'entrée pour le réchauffeu r auxiliaire

Puissance d'entrée pour le réchauffeur du réservoir

Modèle HWS-

1403H-E

803H-E

1603H8-E, 1603H8R-E

1403H8-E, 1403H8R-E

1103H8-E, 1103H8R-E

1403XWHM3-E

1403XWHD6-E

1403XWHT6-E

1403XWHT9-E

803XWHM3-E

803XWHD6-E

803XWHT6-E

803XWHT9-E

Branchement 1,5 mm² ou plus , ,

Branchement 1,5 mm² ou plus , TB03

ALIMENTATION

220-230 V ~ 50 Hz

380-400V 3N~ 50Hz

220-230V ~ 50Hz

220-230V 3~ 50Hz

380-400V 3N~ 50Hz

220-230V ~ 50Hz

220-230V 3~ 50Hz

380-400V 3N~ 50Hz

220-230V ~ 50Hz

Courant maximal

22,8A 25 A 2,5 mm² ou plus

19,2A 20A 2,5 mm² ou plus

14,6A 16A 2,5 mm² ou plus

13A 16A 1,5 mm² ou plus ,

23A 25A 2,5 mm² ou plus , ,

13A(13A x 2P) 16A 1,5 mm² ou plus

13A(13A x 3P) 16A 1,5 mm² ou plus

13A 16A 1,5 mm² ou plus

23A 25A 2,5 mm² ou plus

13A(13A x 2P) 16A 1,5 mm² ou plus

13A(13A x 3P) 16A 1,5 mm² ou plus

12A 16A 1,5 mm² ou plus

Puissance nominale du fusible d’installation

Câble d’alimentation

Manuel d’installation

Point de raccordement

, 1103H-E

, , ,

TB02

, ,

, , ,

TB03

▼ Spécifications des câbles (ligne de contrôle)

Description Spéc. ligne

Contrôle de la vanne à 3 voies

Contrôle de la vanne à 2 voies

Commande du robinet mélangeur

2-Sonde de température de zone

Sonde de température du réservoir

Télécommande supplémentaire

2 lignes ou 3 lignes

2 lignes 100 mA 12 m 0,75 mm² ou plus , (TB05)

3 lignes 100 mA 12 m 0,75 mm² ou plus

2 lignes 100 mA 5 m 0,75 mm² ou plus , (TB06)

2+Terre (câble de garde)

2 lignes 50 mA 50 m 0,5 mm² ou plus , (TB07)

Courant maximal

100 mA 12 m 0,75 mm² ou plus

100 mA 5 m 0,75 mm² ou plus , (TB06)

–20–

Longueur max.

Point de raccordement

, ,

(TB05)

, ,

(TB04)

Unité hydroélectrique

ATTENTION

▼ Spécifications des pièces de contrôle

Puissance Courant maximal Type

Défaut: Valve à rappel à 2 connecteur ou valve SPST à 3 Vanne motorisée à 3 voies (pour l’eau chaude)

Vanne motorisée à 2 voies (pour le refroidissement)

Robinet mélangeur motorisé (pour 2 zones)

230 V CA 100 mA

230 V CA 100 mA À bille (normalement ouvert)

230 V CA 100 mA

connecteur

Remarque: Une valve SPDT à 3 connecteur peut être utilisée

en modifiant le commutateur DIP 13_1.

Défaut: Durée de fonctionnement = 60sec à 90°

Remarque: Des valves SPST ou SPDT à 3 connecteurs,

avec durée de fonctionnement comprise entre 30 et 240

secondes, peuvent être utilisées. La durée de

fonctionnement de la valve peut être changée en utilisant le

code fonctionnel 0C.

▼ Spécifications de la puissance de sortie

Description

Pompe externe nº 1 230 V CA 1 A – 12 m

Surchauffeur externe 230 V CA 1 A – 12 m

Contrôle de la chaudière

ALARME

Sortie de fonctionnement du compresseur

Dégivrage

Puissance de sortie

Contacts sans tension

Courant maximal

0,5 A 230 V CA 12 m Puissance de sortie requise lorsque

1 A 24 V CC 12 m

0,5 A 230 V CA 12 m 1 A 24 V CC 12 m 0,5 A 230 V CA 12 m 1 A 24 V CC 12 m 0,5 A 230 V CA 12 m 1 A 24 V CC 12 m

Tension max.

Longueur max.

Manuel d’installation

Puissance de sortie requise lorsque la température extérieure de l’air est inférieure ou égale à -20°C

la température extérieure de l’air est inférieure ou égale à -10°C. La température de l'air extérieur, quand l'évaporateur est utilisé, peut être changé en utilisant le code fonctionnel 23.

▼ Spécifications de la puissance d’entrée

Description Puissance d’entrée Longueur max.

Contrôle d’arrêt d’urgence Aucune tension 12 m Entrée thermostat de refroidissement Aucune tension 12 m Entrée thermostat de chauffage Aucune tension 12 m

Mise à la terre

L’unité hydroélectrique et l’équipement associé doivent être mis à la terre conformément aux réglementations locales et nationales en vigueur. Il est indispensable que l’équipement soit mis à la terre pour éviter les secousses électriques et les dégâts matériels.

–21–

Unité hydroélectrique

L N L1L2 L3 N L1L2 L3

TB 20TB02TB02

▼ Fig. 7-21

Réchauffeur auxiliaire Type 220-230V 3~ (type 6kW)

Puissance d’entrée 220-230V 3~ 50Hz

Disjoncteur différentiel 30mA

Puissance d’entrée 220-230V 50Hz

Réchauffeur auxiliaire Type 220-230V ~ (type 3kW)

Réchauffeur auxiliaire Type 380-400V 3N~ (type 6,9kW)

Puissance d’entrée 220-230V 3N~ 50Hz

L1 L2 L3

TB01

Disjoncteur différentiel 30mA

Puissance d’entrée 220-230V~ 50Hz

Puissanc e d’entrée 380-400V 3N~ 50Hz

Disjoncteur différentiel 30mA

Unité extérieure

Unité hydroélectrique

Manuel d’installation

Connexion électrique à l’unité hydroélectrique

• Retirez le couvercle avant et le couvercle du coffret de branchement de l’unité hydroélectrique.

• Le câble d’alimentation de l’unité hydroélectrique doit être calibré conformément aux instructions de la section « Alimentation électrique/spécifications des câbles ».

• Raccordez le câble d’alimentation de l’unité hydroélectrique à la borne 02, comme indiqué cidessous.

• Fixez correctement le câble d’alimentation de l’unité hydroélectrique à l’aide du collier pour câbles qui se trouve dans le coffret de branchement.

• Assurez-vous que les bornes de connexion du câble d’alimentation de l’unité hydroélectrique sont serrées.

Connexion électrique de l’unité extérieure vers l’unité hydroélectrique

▼ Fig. 7-22

• Vérifiez que les circuits électriques sont isolés avant de commencer à travailler.

• Le câble d’interconnexion qui relie l’unité extérieure à l’unité hydroélectrique doit être calibré conformément aux instructions de la section « Alimentation électrique/spécifications des câbles ».

• Branchez le câble d’interconnexion reliant l’unité extérieure à l’unité hydroélectrique comme indiqué dans le schéma ci-dessus.

• Fixez correctement le câble d’interconnexion reliant l’unité extérieure à l’unité hydroélectrique à l’aide du collier pour câbles qui se trouve dans le coffret de branchement.

• Assurez-vous que les bornes de connexion du câble d’interconnexion reliant l’unité extérieure à l’unité hydroélectrique sont serrées.

–22–

Unité hydroélectrique

ATTENTION

Bornier 05

Surchauffeur

Bornier 05

Pompe

Manuel d’installation

Connexion électrique pour le surchauffeur externe

• Le courant maximal disponible depuis la sortie du surchauffeur est de 1 connectez pas le surchauffeur directement au bornier 05 de l’unité hydroélectrique. Un contacteur indépendant, vendu séparément, doit être utilisé pour alimenter le surchauffeur.

• Le surchauffeur peut être installé uniquement pour chauffer les pièces et non pour fournir de l’eau chaude.

• Installez le surchauffeur en aval de la vanne à 3 voies, côté unité intérieure. Le surchauffeur est un dispositif de chauffage externe, vendu séparément, qui permet de seconder l’unité hydroélectrique lorsque la température ambiante est peu élevée.

• La puissance de sortie 230 hydroélectrique ne doit être utilisée que pour alimenter un contacteur externe. (vendu séparément)

• Cette puissance de sortie de l’unité hydroélectrique est activée uniquement lorsque la température extérieure de l’air est inférieure à -20 °C.

• Assurez-vous que le surchauffeur externe est installé et configuré conformément aux réglementations locales, nationales et internationales.

V CA 1 A de l’unité

A. Ne

Connexion électrique pour des pompes externes supplémentaires

• L’unité hydroélectrique permet, au besoin, la connexion d’une pompe de circulation supplémentaire sur le système de chauffage ou de refroidissement.

• Pour cela, l’unité hydroélectrique dispose d’une sortie spéciale. Une puissance de 230 V CA 1 A (maximum) est disponible depuis chaque sortie. La sortie pour chaque pompe externe supplémentaire est synchronisée avec le fonctionnement de la pompe principale à l’intérieur de l’unité hydroélectrique.

• Connectez les pompes supplémentaires comme indiqué dans le schéma ci-dessous.

• Connectez la pompe externe 1 aux bornes 1 et 2 du bornier 05.

• Installez les pompes externes de façon à ce que leur force motrice n’ait aucune incidence sur la pompe interne.

▼ Fig. 7-24

• Connectez le surchauffeur externe à l’unité hydroélectrique conformément au schéma cidessous.

• Connectez la bobine du contacteur fourni sur site aux bornes 5 et 6 du bornier 05. Le contacteur est alimenté dans le cas où la température ambiante est peu élevée.

• Vous devez utiliser une source d’alimentation dédiée pour alimenter le surchauffeur externe. La connexion doit se faire via les contacts du contacteur fourni sur site.

▼ Fig. 7-23

1234567 8 9

–23–

Unité hydroélectrique

REMARQUE

Type 1: À BILLE

section « A » vers le réservoir d’eau chaude

section « AB » vers l’unité hydroélectrique

section « B » vers le chauffage ou le refroidissement des pièces

section « A » ouverte

Unité hydroélectrique

TB 05

Type 2: SPST

section « A » vers le réservoir d’eau chaude

section « AB » vers l’unité hydroélectrique

section « B » vers le chauffage ou le refroidissement des pièces

section « A » fermée

ouvrir

Unité hydroélectrique

TB 05

Type 3: SPDT

section « A » vers le réservoir d’eau chaude

section « AB » vers l’unité hydroélectrique

section « B » vers le chauffage ou le refroidissement des pièces

section « A » fermée

ouvrir

Unité hydroélectrique

TB 05

Manuel d’installation

Connexion de la vanne à 3 voies (inverseur)

Spécifications de la vanne:

Spécifications électriques: 230 V; 50 Hz; <100 mA Diamètres de la vanne: Section A, section B: Ø 1 1/4" Mécanisme à bille: 3 types de vannes à 3 voies (inverseurs) peuvent être utilisés. Réglez la vanne à 3 voies utilisée avec l’interrupteur DIP SW13-1 sur la carte de l’unité hydroélectrique.

SW13-1 Type 1 À bille à 2 contacteurs OFF Type 2 SPST à 3 contacteurs OFF Type 3 SPDT à 3 contacteurs ON

Il n’est pas recommandé de faire fonctionner continuellement le moteur de la vanne lorsque celle-ci est entièrement ouverte.

• L’inverseur à 3 voies permet de sélectionner l’eau chaude pour la consommation ou le chauffage domestique.

• Connectez l’inverseur à 3 voies aux bornes 7, 8 et 9 du bornier 05.

• Connectez l’inverseur à 3 voies comme indiqué dans le schéma ci-dessous:

▼ Fig. 7-25

▼ Fig. 7-26

▼ Fig. 7-27

–24–

Unité hydroélectrique

Type 1: SPDT

section « A » vers le chauffage de la zone 2

section « AB » vers l’unité hydroélectrique

port « B » OBTURÉ

section « A » fermée

ouvrir

Unité hydroélectrique

TB 04

Type 2: SPST

section « A » vers le chauffage de la zone 2

section « AB » vers l’unité hydroélectrique

port « B » OBTURÉ

section « A » fermée

ouvrir

Unité hydroélectrique

TB 04

Disjoncteur différentiel

Puissance d’entrée 220230 V ~ 50 Hz

Bornier 03

Réservoir d’eau chaude

Manuel d’installation

Connexion du robinet mélangeur à 3 voies

Spécifications de l’actionneur

Spécifications électriques: 230 V; 50 Hz; <100 mA Le robinet mélangeur à 3 voies permet d’acquérir le différentiel de température dans un système de chauffage 2 zones.

• Connectez le robinet mélangeur à 3 voies aux bornes 2, 3 et 4 du bornier 04 (pour le robinet mélangeur de type 1) ou aux bornes 1, 2 et 3 du bornier 04 (pour le robinet mélangeur de type 2).

• Connectez le robinet mélangeur à 3 voies comme indiqué dans le schéma ci-dessous:

▼ Fig. 7-28

Connexion du réservoir d’eau chaude (en option)

• Reportez-vous à la section « Alimentation électrique/spécifications des câbles » pour plus d’informations sur les connexions et la taille du fusible/câble.

Connexion électrique (réchauffeur électrique du réservoir d’eau chaude)

• Le réchauffeur électrique, incorporé au réservoir d’eau chaude, nécessite une source d’alimentation différente de celle de l’unité hydroélectrique.

• Connectez la source d’alimentation du réchauffeur du réservoir comme suit: Conducteur sous tension: borne L du bornier 03 Conducteur neutre: borne N du bornier 03 Conducteur de terre: borne de terre du bornier 03

• Connectez le réchauffeur du réservoir d’eau chaude à l’unité hydroélectrique, comme indiqué ci-dessous: Conducteur sous tension au réservoir d’eau chaude: borne 1 du bornier 03 Conducteur neutre au réservoir d’eau chaude: borne 2 du bornier 03 Conducteur de terre au réservoir d’eau chaude: borne de terre du bornier 03

▼ Fig. 7-29

▼ Fig. 7-30

2 1

12 LN

–25–

Unité hydroélectrique

Alimentation locale

Alimentation électrique

Relais d’affichage K1

Relais d’affichage K2

Câble de connexion

OPERATION

EMG

Sortie alarme

Contrôle de sortie de la chaudière

Tableau de commande principal de l'unité hydroélectrique

Manuel d’installation

Connexion électrique (sonde de température du réservoir d’eau chaude)

• Connectez la sonde de température du réservoir d’eau chaude comme indiqué ci-dessous, aux bornes A et B du bornier 06 de l’unité hydroélectrique.

• Vérifiez que les deux extrémités du câble d’interconnexion qui relie l’unité hydroélectrique et le réservoir d’eau chaude sont mises à la terre à l’aide d’un câble de garde.

▼ Fig. 7-31

Sorties supplémentaires de l’unité hydroélectrique

Sortie alarme et chaudière

Sortie alarme : L1: Sortie alarme

• Sortie disponible lorsque le système est en mode alarme/erreur.

• Spécification du contact sans tension 230 V CA; 0,5 A (maximum) 24 V CC; 1 A (maximum)

• Détails de connexion: Bornes 1 et 2 (OPERATION) sur MCC-1217 TB (reportez-vous à la « Fig. 7-32 »)

Contrôle de sortie de la chaudière: L2: Sortie autorisée pour le fonctionnement de la chaudière

• Sortie disponible lorsque la température extérieure est de <-10°C

• Spécification du contact sans tension 230 V CA; 0,5 A (maximum) 24 V CC; 1 A (maximum)

• Détails de connexion: Bornes 3 et 4 (EMG) sur MCC1217 TB (reportez-vous à la « Fig. 7-32 »)

▼ Fig. 7-32

TCB-PCIN3E

CN208

PJ20

2 1

Sorties de dégivrage et de fonctionnement du compresseur

Sortie de dégivrage

• Le relais d’affichage est allumé lorsque le système dégivre.

• Contact sans tension 230 V CA ; 0,5 A (maximum) 24 V CC ; 1 A (maximum)

• Détails de connexion: Bornes 1 et 2 (OPERATION) sur MCC-1217 TB (reportez-vous à la « Fig. 7-33 »)

–26–

Unité hydroélectrique

ATTENTION

Sortie de dégivrage

Sortie de fonctionnement du compresseu

Alimentation locale

Alimentation électrique

Relais d’affichage K1

Relais d’affichage K2

Câble de connexion

OPERATION

EMG

Tableau de commande principal de l'unité hydroélectrique

Câble de connexion

COM

Thermostat d’alimentation locale

COOL

HEAT

Froid

Chaud

Manuel d’installation

Sortie de fonctionnement du compresseur

• Le relais d’affichage est allumé lors du fonctionnement du compresseur de l’unité extérieure.

• Contact sans tension 230 V CA ; 0,5 A (maximum) 24 V CC ; 1 A (maximum)

• Détails de connexion: Bornes 3 et 4 (EMG) sur MCC1217 TB (reportez-vous à la « Fig. 7-33 »)

▼ Fig. 7-33

TCB-PCIN3E

CN209

PJ20

2 1

Entrées optionnelles sur l’unité hydroélectrique

Entrée thermostat de la pièce:

2–3: Entrée thermostat de la pièce pour le mode de refroidissement 1–3: Entrée thermostat de la pièce pour le mode de chauffage

• Sortie disponible lorsque le mode de chauffage ou de refroidissement est sélectionné sur le thermostat de la pièce. (vendu séparément)

• Contacts sans tension

• Détails de connexion: Connexion refroidissement: Bornes 3 (COM) et 2 (COOL) sur TCB-PCMO3E (reportez-vous à la « Fig. 7-34 ») Connexion chauffage: Bornes 3 (COM) et 1 (HEAT) sur TCB-PCMO3E (reportez-vous à la « Fig. 7-34 »)

▼ Fig. 7-34

TCB-PCMO3E

CN211

PJ17

• Assurez-vous de préparer un contact sans tension pour chaque borne.

• Capacité du relais d’affichage de « EMG » et de « OPERATION ». 230 V CA 0,5 A (COS

Ø = 100 %)

Lorsque vous connectez une charge (par exemple, une bobine de relais) à la charge « L1, L2 », insérez un parasurtenseur. 24 V CC 1 A (charge non inductive) Lorsque vous connectez une charge (par exemple, une bobine de relais) à la charge « L1, L2 », insérez le circuit de dérivation.

Utilisation du thermostat

Refroidissement Chauffage

marche arrêt marche arrêt 2 - 3 ouvrir fermer – – 1 - 3 – – fermer ouvrir

• Assurez-vous de préparer un contact continu sans tension pour chaque borne.

• Il est nécessaire de prévoir une isolation supplémentaire sur les parties des interrupteurs manipulables par l’utilisateur.

–27–

Unité hydroélectrique

ATTENTION

PJ17

CN211

TCB-PCMO3E

Câble de connexion

COM

Alimentation locale

COOL

HEAT

120

(mm)

Manuel d’installation

Entrée arrêt d’urgence

S2: Entrée d'arrêt d'urgence, Entrée de commande Tempo* Cette fonction peut être commutée avec FC21 et FC61.

• Contacts sans tension

• Détails de connexion: Arrête d'urgence, Commande Tempo* ON: Bornes 3 (COM) et 1 (HEAT) sur TCB-PCMO3E (reportezvous à la « Fig. 7-35 »)

* une option du contrat d'électricité proposé par la

compagnie d'électricite française EDF.

▼ Fig. 7-35

 Télécommande

supplémentaire

Lieu d’installation

• Installez la télécommande à 1 m - 1,5 m du sole (Zone de température moyenne de la pièce).

• N'installez pas la télécommande dans un endroit exposé à la lumière directe du soleil ou à l'air extérieur (près d'une fenêtre, etc.)

• N'installez pas la télécommande dans un endroit où la ventilation est mauvaise.

• N'installez pas la télécommande dans un où il gèle ou dans un endroit réfrigéré - la télécommande n'est pas étanche à l'eau ni aux éclaboussures.

• Installez la télécommande dans une position verticale.

Dimension d'installation de la télécommande

Assurez-vous de respecter les dimensions d'installation montrées sur la figure 1 quand vous installez la télécommande sur le mur.

• Assurez-vous de préparer un contact continu sans tension pour chaque borne.

• Il est nécessaire de prévoir une isolation supplémentaire sur les parties des interrupteurs manipulables par l’utilisateur.

Sécurité électrique

Vous devez effectuer des essais de sécurité électrique avant de mettre en marche les composants électriques de la pompe à chaleur air/eau. Les essais de sécurité électrique doivent être effectués par un électricien professionnel. Tous les résultats doivent être en conformité avec les réglementations locales et nationales en matière d’installations électriques.

Mesure de continuité

Une fois l’installation électrique terminée, vous devez effectuer une mesure de la résistance en courant continu sur le conducteur de terre pour assurer la continuité entre tous les composants.

Mesure de la résistance d’isolation

Cette mesure doit être effectuée à l’aide d’un appareil de mesure de la résistance d’isolation de 500 V CC. Les mesures de la résistance d’isolation doivent être effectuées entre chaque borne sous tension et la terre.

–28–

Unité hydroélectrique

REMARQUE

Fente pour câblage

Boîtier inférieur (Boîtier arrière)

Vis à bois

Télécommande

Couvercle

<Télécommande (arrière)>

Câblage de la télécommande (Fourniture locale)

Vis à bois

Bornier de raccordement (TB07) de contrôleur de télécommande

* Les bornes A et B ne sont pas

polarisée.

* Utilisez un câble de 0,5 mm * Veillez à ne pas utiliser le

raccord de mise en courtcircuit.

Télécommande

Télécommande (intérieur, arrière)

Interrupteur DIP

Télécommand e d'unité principale/ Température d'eau chaude

Télécommand e d'unité principale/ Température de la pièce

Deuxième télécommande /Température d'eau chaude

Deuxième télécommande /Température de la pièce

Interrupteur DIP

Manuel d’installation

Installation de la télécommande

• Le câble de la télécommande ne doit pas être attaché avec les autres câbles (électriques, etc.), ou installez avec les autres câbles dans le même conduit, car un mauvais fonctionnement pourrait se produire.

• Installez la télécommande loin de sources d'interférences électriques et de champs électromagnétiques.

• Si les interférences électriques ne peuvent pas être évitées, il est conseillez de prendre des mesures pour y remédier, telles qu'un filtrage approprié.

Câblage de la télécommande

Schéma de connexion

A B

Caractéristiques d'installation de la deuxième télécommande

1. Pour retirer le boîtier inférieur de la télécommande (boîtier arrière), insérez le bout de la lame d'un tournevis plat, ou un objet similaire, dans les deux ouvertures en bas de la télécommande pour ouvrir le boîtier inférieur.

2. Fixez le boîtier arrière de la télécommande avec les vis à bois (2 pièces). Ne serrez pas trop car cela pourrait endommager le boîtier arrière.

3. Connectez les câble de l'unité hydroélectrique au bornier de la télécommande. (Reportez-vous à télécommande

« Câblage de la

».)

Connectez les câbles de la télécommande en suivant la convention de numérotation des bornes de l'unité hydroélectrique afin d'éviter tout mauvais câblage. (N'alimentez pas la télécommande avec une tension électrique de CA 208-230V car cela l'endommagerait).

Installation

Pour un système à deux télécommande, installez les télécommande de la façon suivante.

1. Placez une des télécommandes comme télécommande d'unité principale. (La télécommande de l'unité hydroélectrique est préréglée comme principale (DIP SW1 = OFF).)

2. Réglez l'interrupteur DIP sur toutes les autres cartes CI de télécommande sur Seconde. (La télécommande optionnel est préréglée sur Seconde (DIP SW1 = ON).)

–29–

Unité hydroélectrique

OFF

SW10 SW11 SW12 SW13

▼ Fig. 8-01

Manuel d’installation

• Réglez DIP SW2 sur ON (température de la pièce) sur la télécommande qui servira à commander la température de la pièce. DIP SW2 de la télécommande optionnelle est préréglé sur ON (température de la pièce). La télécommande principale ou secondaire doit être réglée comme commande de la température de la pièce.

• Pour commander la température de la pièce au lieu de la température de l'eau avec cette télécommande, réglez le code fonctionnel « 40 » de l'unité hydroélectrique sur « 1 ».

8 MISE EN MARCHE ET CONFIGURATION

Configurez les interrupteurs DIP et les codes fonctionnels.

 Configuration des interrupteurs DIP sur la carte de l’unité

hydroélectrique

• Retirez le couvercle avant et le couvercle du coffret de branchement de l’unité hydroélectrique.

• Configurez les interrupteurs DIP sur la carte principale.

No SW No DIP Description Défaut

Emplacement d'installation de la chaudière

OFF = Côté chauffage après 2WV ON = Avant 3WV

2 Non utilisé – – – – –

3 Non utilisé – – – – –

Utilisé quand un thermostat de pièce extérieur est connecté

OFF = Pas de thermostat de pièce extérieur; ON = Thermostat de pièce extérieur connecté

P1 Utilisation de la pompe pour l'eau chaude

OFF = synchronisé avec la pompe à chaleur ON = Fonctionnement normal

P1 Utilisation de la pompe pour le chauffage OFF = Fonctionnement normal

ON = S'arrête quand la température extérieure dépasse 20°C

Synchronisation de pompe P2. OFF = Opération continue P2 (pompe à l'arrêt

quand la télécommande est arrêtée; ON = P1 synchronisé avec la pompe P1

4 Non utilisé – – – – –

OFF

Après mise en

service

Changement 1Changement 2Changement

–30–

Unité hydroélectrique

Manuel d’installation

No SW No DIP Description Défaut

Utilisé pour activer les réchauffeurs auxiliaires

de l'unité hydroélectrique.

OFF = Réchauffeurs auxiliaires activées; ON = Réchauffeurs auxiliaires désactivées

Utilisé pour activer le réchauffeur du réservoir d'eau chaude. OFF = réchauffeur du réservoir d'eau chaude

activé; ON = réchauffeur du réservoir d'eau chaude désactivé;

Utilisé pour activer la sortir du surchauffeur externe.

OFF = sortie du surchauffeur externe activée; ON = sortie du surchauffeur externe désactivée;

4 Non utilisé – – – – –

Utilisé quand un réservoir d'eau chaude est raccordé au système.

OFF = réservoir d'eau chaude raccordé; ON = réservoir d'eau chaude non raccordé;

Utilisé pour activer le fonctionnement de la Zone 1.

OFF = Zone 1 activée; ON = Zone 1 désactivée

Utilisé pour activer le fonctionnement de la Zone 2.

OFF = Zone 2 désactivée; ON = Zone activée

4 Non utilisé – – – – –

Utilisé pour déterminer le type l'inverseur à 3 voies utilisé sur le système.

OFF = Valve à rappel à 2 connecteur ou valve de type SPST; ON = valve de type SPDT

Utilisé pour activer la sortie de la chaudière.

OFF = sortie de la chaudière désactivée; ON = sortie de la chaudière activée;

Utilisé pour activer le redémarrage automatique du système après une coupure de

courant. OFF = redémarrage automatique activé; ON = redémarrage automatique désactivée

4 Non utilisé – – – – –

OFF

Après mise en

service

Changement 1Changement 2Changement

 Réglage des contacteur DIP sur la carte de la deuxième

télécommande (option)

• Détachez le couvercle avant de la télécommande.

• Configurez les interrupteurs DIP sur la carte principale

No DIP Description Défaut

À utiliser quand une deuxième télécommande est connectée.

OFF=Télécommande principale; ON=Télécommande secondaire

Utilisé pour déterminer la cible à commander lors de l'utilisation de la deuxième télécommande.

OFF=température de l'eau;

ON=température de la pièce 3 Non utilisé – – – – – 4 Non utilisé – – – – –

OFF– –––

Après mise en

service

–31–

Changement 1Changement 2Changement

Unité hydroélectrique

Manuel d’installation

 Configuration des codes

fonctionnels de l’unité hydroélectrique et de la télécommande

Configurez les codes fonctionnels de plusieurs modes de fonctionnement à l’aide de la télécommande.

Il existe deux types de configuration.

1) Configuration du code fonctionnel de l’unité hydroélectrique

2) Configuration du code fonctionnel de la télécommande

Configuration du mode de la télécommande

Appuyez sur les touches TEST + SET + SELECT pendant au moins quatre secondes afin d’activer le mode de réglage du code fonctionnel de la télécommande.

<Réglage du code fonctionnel de la télécommande>

1 Appuyez sur les touches TEST + CL

+ TEMP. pendant au moins quatre secondes afin d’activer le mode de réglage du code fonctionnel de la télécommande.

2 Réglez le code fonctionnel (CODE No.) à

l’aide des touches TEMP. . (CODE No. : 01 à 13)

3 Définissez les données (DATA) à l’aide des

touches TIME .

4 Appuyez sur la touche SET pour

appliquer les réglages.

2 Réglez le code fonctionnel (CODE No.) à

l’aide des touches TEMP. . (CODE No. : 01 à 91)

3 Définissez les données (DATA) à l’aide des

touches TIME .

4 Appuyez sur la touche SET pour

appliquer les réglages.

5 La touche CL est disponible uniquement

avant d’appuyer sur la touche SET et avant de changer le code fonctionnel.

6 Appuyez sur la touche TEST pour

terminer les réglages.

5 La touche CL est disponible uniquement

avant d’appuyer sur la touche SET et avant de changer le code fonctionnel.

6 Appuyez sur la touche TEST pour

terminer les réglages.

–32–

Unité hydroélectrique

(-10)

(10)

T1 T2

20-20

(40)

(35)

(30)

(25)

(20)

Température extérieure

Ajustement automatique de l’écart de courbe ± 5°C (FC27)

Réglage par défaut

Manuel d’installation

Principaux éléments de réglage

(1) Réglage de la plage de températures de l’eau

chaude (codes fonctionnels 18 à 1F)

• Réglez la plage de températures pour le chauffage (zone 1, zone 2), le refroidissement et l’eau chaude.

• Vous pouvez régler les limites supérieures et inférieures de température de chaque mode.

(2) Définition des conditions de fonctionnement de

la pompe à chaleur pour l’alimentation en eau chaude (codes fonctionnels 20 et 21)

• Réglez la température de l’eau au démarrage et à l’arrêt de la pompe à chaleur.

• La pompe à chaleur commence à fonctionner lorsque la température de l’eau descend endessous de la température de l’eau au démarrage préalablement définie. Nous vous recommandons d’utiliser la valeur par défaut.

(3) Compensation de la température de l’eau

chaude (codes fonctionnels 24 et 25)

• Vous pouvez compenser la température cible par rapport à la température définie sur la télécommande lorsque la température de l’eau chaude descend en-dessous de la température extérieure de l’air préalablement définie.

(4) Réglage de la surpression d’eau chaude (codes

fonctionnels 08 et 09)

• Réglez la durée de contrôle et la température cible lorsque vous appuyez sur la touche HOT WATER BOOST de la télécommande.

(5) Réglage du fonctionnement antibactérien

• Réglez le contrôle du réservoir d’eau chaude lorsque vous sélectionnez ANTI BACTERIA

à l’aide de la télécommande.

• Réglez la température cible, la période de contrôle, l’heure de début (format 24 heures) et la période de rétention de la température cible.

• Effectuez ce réglage de contrôle conformément aux réglementations et aux lois en vigueur dans votre pays.

(6) Réglage de la température du mode de priorité

• Réglez la température extérieure de l’air à partir de laquelle le mode de fonctionnement de votre choix change.

• Température de basculement eau chaude/ chauffage

Le fonctionnement du chauffage a la priorité lorsque la température descend en-dessous de la température définie.

• Température de basculement chaudière/pompe à chaleur

Quand la température descend au-dessous de la température réglée une sortie se produit au niveau de l’évaporateur.

(7) Réglage de la température du mode de

chauffage automatique (codes fonctionnels de 27 à 31)

• Compensez la température cible lorsque vous sélectionnez le réglage automatique de la température sur la télécommande.

• La température extérieure de l’air peut être réglée sur l’un des trois points (T1 et T3) dans une plage comprise entre -15 et 15°C.

• La température cible peut être réglée sur une plage comprise entre 20 et 55°C.

• Toutefois, A > B > C > D > E.

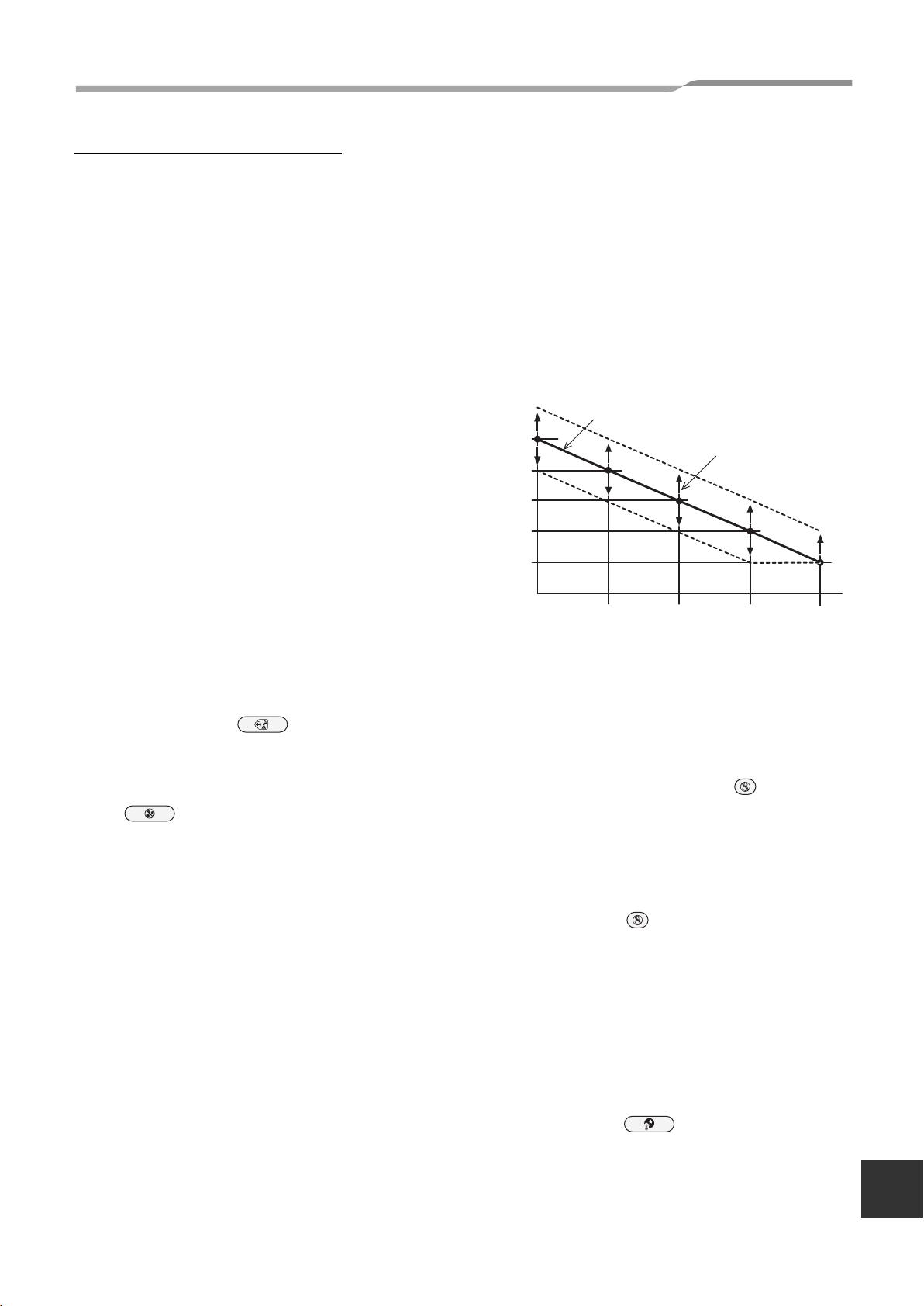

▼ Fig. 8-02

• Cette courbe peut être ajustée de plus ou de moins 5°C à l’aide du code fonctionnel 27.

(8) Réglage de la température de protection contre

le gel (codes fonctionnels 3A à 3B)

• Réglez la fonction lorsque vous appuyez sur la touche FROST PROTECTION de la télécommande.

• Activez/désactivez cette fonction et réglez la température de l’eau cible.

• Si vous désactivez cette fonction, l’opération de protection contre le gel n’est pas effectuée lorsque vous appuyez sur la touche FROST PROTECTION .

(9) Réglage de la fréquence de sortie vers le

réchauffeur interne (codes fonctionnels de 33 à

34)

• Le temps d’augmentation/de réduction est utilisé pour définir le temps de réponse.

(10)Réglage du fonctionnement réduit de nuit

(code fonctionnel 26. Codes fonctionnels de la télécommande 0E à 0F)

• Réglez la fonction lorsque vous appuyez sur la touche NIGHT de la télécommande.

• Activez/désactivez cette fonction, et réglez la température de réduction, l’heure de début et l’heure de fin.

–33–

Unité hydroélectrique

Manuel d’installation

• Si vous désactivez cette fonction, le fonctionnement réduit de nuit n’est pas activé lorsque vous appuyez sur la touche NIGHT

(11)Réglage de la commande de température de la

pièce (commande du thermostat de la pièce extérieure en option)

• Réglez les paramètres de commande à partir du signal du thermostat extérieur (option).

(12)Contrôle du fonctionnement de la vanne à 2

voies de répartition de l’unité hydroélectrique

• Lorsque vous utilisez les fonctions de refroidissement et de chauffage et qu’une unité intérieure est réservée uniquement au chauffage (notamment pour un chauffage sous plancher), installez la vanne à 2 voies et réglez son code fonctionnel.

(13)Réglage du fonctionnement de la vanne à 3

voies (code fonctionnel 54)

• Ce réglage n’est pas nécessaire pour une installation normale. Effectuez ce réglage pour inverser le circuit logique dans le cas où les sections A et B de la vanne à 3 voies ne sont pas correctement fixées et qu’il est impossible de remédier à ce problème in situ.

(14)Réglage du fonctionnement des robinets

mélangeurs

• Réglez la période comprise entre la fermeture complète et l’ouverture complète du robinet mélangeur de contrôle de 2 zones. Réglez une valeur qui est 1/10e du temps actuel, et réglez la durée de l'intervalle de commande. (minutes)

(15)Réglage du basculement chauffage/eau

chaude lors de l’utilisation de la chaudière (code fonctionnel 3E)

• Lorsque vous utilisez une chaudière, effectuez ce réglage pour commander l’unité hydroélectrique depuis la chaudière.

(16)Réglage de l’heure de fonctionnement de la

pompe à chaleur pour l’alimentation en eau chaude

• Réglez l’intervalle entre le début de la mise en marche de la pompe à chaleur et le début de l’alimentation du réchauffeur lorsque l’alimentation en au chaude commence. Plus vous définissez un intervalle long, plus le chauffage de l’eau sera lent.

(17)Activation et désactivation du refroidissement

• Réglez cette fonction lorsque vous souhaitez activer la fonction de refroidissement.

(18)Indication horaire sur la télécommande

• Le programmateur peut être au format 24 heures ou 12 heures.

(19)Réglage du fonctionnement silencieux de nuit

• Ce réglage lance une instruction pour que l’unité extérieure active le mode de fonctionnement silencieux. Lorsque vous activez/désactivez cette fonction, il est possible de régler l’heure de début et l’heure de fin.

(20)Réglage de la sonnerie d’alarme

• La sonnerie d’alarme de la télécommande peut être réglée.

(21)Sélection du mode de fonctionnement par

l'entrée externe.

• Sélectionnez la logique du signal d'entrée externe (option)

–34–

Unité hydroélectrique

Réglage des codes fonctionnels

Description FC Hydro RC Plage Défaut

Limite supérieure de chauffage

- Zone 1 Limite inférieure de chauffage -

Zone 1 Limite supérieure de chauffage

- Zone 2

Réglage de la

plage de températures

Fonctionnement

eau chaude

Compensation de

température de l’eau chaude

Surpression de

l’eau chaude

Fonctionnement

antibactérien

6 Mode de priorité

Réglages de

courbe de chauffage auto

8 Protection antigel

Limite inférieure de chauffage Zone 2

Refroidissement - Limite supérieure

Refroidissement - Limite inférieure

Eau chaude - Limite supérieure 1E – 60~75°C 75 Eau chaude - Limite inférieure 1F – 40~60°C 40 Température au démarrage de

la pompe à chaleur Température à l’arrêt de la

pompe à chaleur Température extérieure de l'air

avec Compensation de température (°C)

Compensation de température (°C)

Durée de fonctionnement (x10 min)

Réglage de la température (°C) 09 – 40~75°C 75 Réglage de la température (°C) 0A – 65~75°C 75 Cycle de démarrage (Jour) – 0D 1~10 7 Heure de démarrage (Heure) – 0C 0~23 22 Durée de fonctionnement (min) 0B – 0~60 30 Température de basculement

eau chaude/chauffage (°C) Température de basculement

chaudière/pompe à chaleur (°C)

Température extérieure T1 (°C)

Température extérieure T2 (°C)

Température extérieure T3 (°C)

Réglage de la température A @ OAT -20°C (°C)

Réglage de la température B @ OAT T1 (°C)

Réglage de la température C @ OAT T2 (°C)

Réglage de la température D @ OAT T3 (°C)

Réglage de la température E @ OAT 20°C (°C)

Taux de Zone 2 en mode auto Zone 1 (%)

Courbe auto - Changement de température (°C)

Fonction 0=Invalide; 1=Valide 3A – 0~1 1 Réglage de la température

pour la protection antigel (°C) Date programmée – 12 0~99 0 Heure programmée – 13 0~23 0

Emplacement & Numéro FC

1A – 37~55°C 55°C

1B – 20~37°C 20

1C – 37~55°C 55

1D – 20~37°C 20

18 – 18~30°C 25

19 – 10~20°C 10

20 – 20~45°C 38

21 – 40~50°C 45

24 – -20~10°C 0

25 – 0~15°C 3

08 – 3~18 6

22 – -20~20 0

23 – -20~20 -10

29 – -15~0°C -10

–– 0 0

2B – 0~15°C 10

2C – 20~55°C 40

2D – 20~55°C 35

2E – 20~55°C 30

2F – 20~55°C 25

30 – 20~55°C 20

31 – 0~100% 80

27 – -5~5°C 0

3B – 10~20°C 15

Après mise

en service

Manuel d’installation

Changement 1Changement

–35–

Unité hydroélectrique

Temps d'arrête du réchauffeur

Commande du

réchauffeur auxiliaire

Fonctionnement

réduit de nuit

Réglage de la commande de

température de la pièce

Contrôle du fonctionnement de

la vanne à 2 voies de l’unité hydroélectrique

Contrôle du fonctionnement de la vanne à 3 voies

de répartition de l’unité hydroélectrique

Durée de fonctionnement du

robinet mélangeur 2 zones

Synchronisation

Chaudière/pompe à chaleur

Durée de fonctionnement

maximale de la pompe à chaleur eau chaude

17 Refroidissement

Indication sur la

télécommande

Fonctionnement

silencieux de nuit CDU

20 Sonnerie d’alarme

auxiliaire 0=5min; 1=10min;2=15min;3=20min

Temps de service du réchauffeur auxiliaire 0=10min; 1=20min; 2=30min; 3=40min

Modifiez la température de rétrogression

Sélection de zone 0=Zone 1 & 2; 1= Zone 1 uniquement

Heure de démarrage (Heure) – 0E 0~23 22 Heure de fin (Heure) – 0F 0~23 06 Température de compensation 35 – 1~5°C 1 Zone arrêtée B (x5min) 36 – 1~24 6 Zone en service C (x5min) 37 – 1~24 6 Limite supérieure de

refroidissement Limite inférieure de

refroidissement Limite supérieure de chauffage 94 – 0~55 29 Limite inférieure de chauffage 95 – 0~55 18 Température d'eau réglée en

mode de refroidissement. Température d'eau réglée en

mode de chauffage. Vanne à 2 voies

Refroidissement - Logique opérationnelle 0=Activé pendant le refroidissement; 1=Non activé pendant le refroidissement

Logique du fonctionnement de la vanne à 3 voies de répartition 0=Activé pendant l'utilisation de l'eau chaude; 1=non activé pendant l'utilisation de l'eau chaude

Durée de fonctionnement spécifiée pour le robinet mélangeur (x10sec)

Robinet mélangeur OFF (durée de commande - min)

Synchronisation chaudière extérieure/pompe à chaleur 0=Synchronisé; 1=Non synchronisé

Durée maximale de fonctionnement de la pompe à chaleur en mode de priorité eau chaude (minutes)

0=Fonctionnement en refroidissement et chauffage; 1=Fonctionnement en chauffage uniquement

Indication de l'heure 24h ou 12h 0= 24h; 1=12h

Fonctionnement silencieux 0=Invalide; 1=Valide

Heure de démarrage (Heure) – 0A 0~23 22 Heure de fin (Heure) – 0B 0~23 06 Act./désact. de la sonnerie

0=OFF; 1=ON

Emplacement & Numéro FC

Description FC Hydro RC Plage Défaut

33 – 0~3 1

34 – 0~3 0

26 – 3~20°C 5

58 – 0~1 1

92 – 0~55 29

93 – 0~55 18

96 – 10~30 20

9D – 20~55 40

3C – 0~1 0

54 – 0~1 0

0C – 3~24 6

59 – 1~30 4

3E – 0~1 0

07 – 1~120 30

02 – 0~1 1

–050~1 0

–090~1 0

–110~1 1

Après mise

en service

Manuel d’installation

Changement 1Changement

–36–

Unité hydroélectrique

0 = Contacts basse > haute pression arrêtés. Le système redémarre avec la télécommande 1 = Contacts haute > basse pression arrêtés. Le système redémarre avec la télécommande

2 = Contacts haute > basse pression arrêtés. Contacts basse > haute pression, redémarrage

Logique

interrupteur d'arrêt d'urgence

Réglage de la

capacité de l'unité hydroélectrique

Télécommande supplémentaire

Réglage de la température cible

Réglage de la sonde de

température de la pièce

Commande de synchronisation à

basse température extérieure

3 = Contacts basse > haute pression arrêtés. Contacts basse > haute (deuxième fois) pression, redémarrage

0 = Redémarrage eau chaude et chauffage

1 = Redémarrage en mode quand arrêté

2 = Redémarrage chauffage 3 = Redémarrage eau chaude 4 = Commande Tempo 1; sans chauffage 5 = Commande Tempo 2; sans

pompe à chaleur et chauffage 0012 = 80*XWH**E

0017 = 140*XWH**E Réglage de l'usine, mais le

code fonctionnel est nécessaire pour le remplacement PCB ou la procédure de réinitialisation des code fonctionnels a été réalisée.

0=Température de l’eau 1=Température du thermostat

de la pièce

Changement de température pour le chauffage

Changement de température pour le refroidissement

0 = HP + Chaudière 1 = Chaudière 2 = Réchauffeur auxiliaire

Emplacement & Numéro FC

Description FC Hydro RC Plage Défaut

52 – 0~3 0

61 – 0~5 0

Dépend

01 –

40 – 0~1 0

–02-10~10-1

–03-10~10-1

5B – 0~2 0

0012 ou

0017

l'unité

hydroél

ectrique

Après mise

en service

Manuel d’installation

Changement 1Changement

 Réglages en fonction du mode

Réglages lorsque la fonction d’alimentation en eau chaude est inutilisée

• Lorsque la fonction d’alimentation en eau chaude n’est pas utilisée, réglez l’interrupteur DIP SW12-1 sur la carte de l’unité hydroélectrique sur ON. (Reportez-vous à la page 30.)

Réglages pour le refroidissement

• Pour les unités hydroélectriques qui n’utilisent pas de fonction de refroidissement (notamment pour le chauffage sous plancher), procurez-vous une vanne motorisée à 2 voies (pour le refroidissement) (reportez-vous à « Spécifications des pièces de contrôle », page 21. pour plus de détails), puis fixezla sur la conduite d’eau non utilisée pour le refroidissement. Raccordez les câbles de la vanne aux bornes TB05 (3) et (4) de l’unité hydroélectrique.

–37–

• Maintenez enfoncées les touches TEST + SET + SELECT de la télécommande

pour changer le code fonctionnel de l’unité hydroélectrique, changez l’adresse de 02 à 0, puis appuyez sur la touche SET pour activer cette fonction. Appuyez sur la touche TEST pour quitter le mode de réglage.

Unité hydroélectrique

Réservoir tampon direct pour chauffage sous plancher

Zone 2

Chauffage sous plancher (Vanne à deux voies)

Tube isolant (d’au moins 1 mm)

Conduite d’alimentation en eau chaude pour 2 zones

Plus de 4 mm

Sonde TFI

Serrer ici

Manuel d’installation

• Fixez l’isolateur de refroidissement en option sur la partie inférieure de l’unité hydroélectrique.

Réglages pour la fonction d’alimentation en eau chaude

• Préparez le réservoir d’eau chaude en option.

• Procurez-vous une vanne motorisée à 3 voies (reportez-vous à « Spécifications des pièces de contrôle », page 21. pour plus de détails.), puis installez la tuyauterie. Raccordez les câbles de la vanne aux bornes TB05 (7), (8) et (9) de l’unité hydroélectrique.

• Réglez l’interrupteur DIP SW12-1 sur l’unité hydroélectrique sur OFF. (Reportez-vous à la page 30.)

• Connectez le bloc d’alimentation du réchauffeur du réservoir d’eau chaude aux bornes TB03 L et N de l’unité hydroélectrique.

• Raccordez les câbles reliant l’unité hydroélectrique

et le réservoir d’eau chaude en procédant comme suit:

Bornes de l’unité hydroélectrique TB03 (1), (2) et

terre — Réservoir d’eau chaude (1), (2) et terre TB06 A, B et terre — Réservoir d’eau chaude A, B et terre

• Réglez l’interrupteur DIP SW12-3 sur la carte de l’unité hydroélectrique sur ON. (Reportez-vous à la page 30.) Fixez la sonde de température (TFI) connectée aux bornes TB06 C et D de l’unité hydroélectrique près de l’entrée d’eau chaude de l’unité hydroélectrique.

• Fixez la sonde TFI sur la conduite de chauffage de la pièce à l’aide d’un connecteur (vendu séparément).

• Couvrez les câbles d’un tube isolant (d’au moins 1 mm) ou d’un conduit afin que l’utilisateur ne puisse pas les toucher.

• Couvrez les câbles de la sonde TFI et la sonde avec un tube isolant (d’au moins 1 mm), tel que décrit dans la schéma de droite.

▼ Fig. 8-03

TFI

▼ Fig. 8-04

Réglages pour le contrôle de la température de 2 zones

• Procurez-vous un robinet mélangeur motorisé (reportez-vous à « Spécifications des pièces de contrôle », page 21. pour plus de détails), puis installez la tuyauterie. Raccordez les câbles du mitigeur aux bornes TB04 (1), (2), (3) et (4) de l’unité hydroélectrique.

• Procurez-vous un réservoir tampon.

• Procurez-vous une pompe à eau, puis raccordez ses câbles aux bornes TB05 (1) et (2) de l’unité hydroélectrique.

Pour éviter d’enclencher la pompe à eau en même temps que la pompe interne de l’unité hydroélectrique, réglez l’interrupteur DIP SW10-3 sur la carte de l’unité hydroélectrique sur OFF.

Réglage pour la deuxième télécommande

• Préparez la deuxième télécommande en option

• Connectez le câbles aux bornes TB07 A,B de l'unité hydroélectrique et de la télécommande.

• Réglez le contacteur DIP 1 sur la carte de la deuxième télécommande sur ON.

• <Commande du thermostat de la pièce> Maintenez enfoncées les touches TEST + SET

+ SELECT de la télécommande pour changer le code fonctionnel de l’unité hydroélectrique, changez l’adresse de 40 à 1, puis appuyez sur la touche SET pour activer cette fonction.

–38–

Unité hydroélectrique

Manuel d’installation

ESSAI DE FONCTIONNEMENT

Utilisez les touches de fonction pour effectuer une essai de fonctionnement.

Si la température extérieure de l’air ou la température de l’eau est en dehors de la plage de réglage définie, appuyez sur la touche TEST de la télécommande, puis procédez à un essai de fonctionnement. Étant donné que le réglage de sécurité est désactivé en mode TEST, veillez à ce que l’essai ne dure pas plus de 10 minutes.

• Appuyez sur la touche TEST de la télécommande. L’indication « TEST » s’affiche sur la télécommande.

• Appuyez sur la touche ZONE1, 2 , puis sélectionnez « chauffage » à l’aide de la touche OPERATE MODE . La pompe est activée dans les 30 secondes. Si l’air n’est pas complètement évacué, l’interrupteur de débit est activé pour arrêter le fonctionnement. Évacuez l’air selon les caractéristiques des tuyauteries. De petites quantités d’air s’échappent de la soupape d’évacuation.

• Vérifiez que tout l’air est évacué et qu’aucun bruit d’air circulant dans la pompe n’est émis.

• Vérifiez que la pression hydraulique est au niveau prédéterminé (entre 0,1 et 0,2 MPa (de 1 à 2 bar). Si la pression hydraulique est insuffisante, remplissez d’eau.

• L’opération de chauffage commence. Vérifiez que l’unité hydroélectrique commence à chauffer.

• Appuyez sur la touche OPERATE MODE , puis sélectionnez « refroidissement ».

• L’opération de refroidissement commence. Vérifiez que l’unité hydroélectrique commence à refroidir et que le système de chauffage au sol n’est pas froid.

• Appuyez sur la touche ZONE1, 2 pour arrêter l’opération.

• Appuyez sur la touche HOT WATER pour lancer le mode d’alimentation en eau chaude.

• Vérifiez qu’il n’y a pas d’air qui circule.

• Vérifiez qu’il y a de l’eau chaude au point de raccordement du réservoir d’eau chaude.

• Appuyez sur la touche HOT WATER pour arrêter le mode d’alimentation en eau chaude.

• Appuyez sur la touche TEST pour quitter le mode d’essai.

10ENTRETIEN

Procédez à un entretien au moins une fois par an.

Points à vérifier

• Vérifiez tous les raccordements électriques et apportez des adaptations le cas échéant.

• Vérifiez les conduites d'eau des systèmes de chauffage, en particulier toute présence de fuite.

• Vérifiez la pression intérieure du vase d’expansion. Si elle est insuffisante, introduisez de l’azote ou de l’air sec dans le réservoir.

• Vérifiez que la pression hydraulique est d’au moins 0,1 MPa (1 bar) à l’aide d’un manomètre. Si elle est insuffisante, remplissez d’eau courante.

• Actionnez le levier de la soupape de dégagement de la pression et vérifiez le fonctionnement.

• Nettoyez la crépine.

• Vérifiez que la pompe n’émet aucun son anormal.

–39–

Unité hydroélectrique

Manuel d’installation

11FONCTION DE CONTRÔLE DE LA SONDE

DE TEMPÉRATURE

La température mesurée par la sonde s’affiche sur la commande.

Cette fonction vous permet de vous assurer que la sonde est correctement installée. Appuyez sur les touches TEST + CL pendant au moins quatre secondes.

Réglez le code fonctionnel à l’aide des touches TEMP.

Appuyez sur la touche TEST pour quitter le mode d’essai.

Code Nom des données Unité

Température de commande (réservoir d'eau

chaude) 01 Température de commande (Zone1) °C 02 Température de commande (Zone2) °C 03 Température du capteur de la télécommande °C 04 Température condensée (TC) °C 06 Température d'entrée de l'eau (TWI) °C 07 Température de sortie de l'eau (TWO) °C

Température de sortie de l'eau du 08

réchauffeur (THO) 09 Température d'entrée au sol (TFI) °C

Température du réservoir d'eau chaude

Données de l'unité hydroélectrique

(TTW)

0B Position du robinet mélangeur étape OE Basse pression (Ps) × 100 MPa

°C

Code Nom des données Unité

Durée d'accumulation d'énergie du

microprocesseur Durée d'accumulation quand le compresseur

d'eau chaude est en service (ON) Durée d'accumulation quand le compresseur

refroidisseur est en service (ON) Durée d'accumulation quand le compresseur

chauffage est en service (ON) Durée d'accumulation pendant le

fonctionnement de la pompe CA intégrée. Durée d'accumulation pendant le

fonctionnement du réchauffeur du réservoir d’eau

Durée d'accumulation pendant le

fonctionnement du réchauffeur auxiliaire Durée d'accumulation pendant le

Données de l'unité hydroélectrique

fonctionnement du surchauffeur

09 Température d'entrée au sol (TFI) °C

Température du réservoir d'eau chaude

(TTW)

0B Position du robinet mélangeur étape

OE Basse pression (Ps) × 100 MPa

× 100h

°C

Code Nom des données Unité

60 Température d'échange de chaleur (TE) °C 61 Température extérieure de l’air (TO) °C 62 Température d'évacuation (TD) °C 63 Température d'aspiration (TS) °C 65 Température du dissipateur thermique (THS) °C

6A Consommation A 6D Température de l'échangeur de chaleur (TL) °C

70 Fonctionnement du compresseur Hz Hz

Nombre de tours du ventilateur extérieur 72

(inférieur)

Nombre de tours du ventilateur extérieur 73

Données relatives à l'unité extérieure

(supérieur) 74 Position PMV extérieur × 1/10 pls

rpm

–40–

Unité hydroélectrique

12RÉSOLUTION DES PROBLÈMES

 Symptômes d’erreur

Symptôme Cause possible Solution

La pièce n’est pas refroidie ou n’est pas chauffée.

L’eau n’est pas assez chaude.

Rien ne s’affiche sur la télécommande.

L’interrupteur de débit est activé.

Code d’erreur [A01]

De l’eau chaude fuit de la soupape de dégagement de la pression.

Le réglage de la télécommande est incorrect.

Réglage incorrect du code fonctionnel.

Le réchauffeur auxiliaire est déconnecté.

La capacité est insuffisante. Vérifiez la sélection de l’équipement. La sonde de température est

défectueuse. L’alimentation n’est pas fournie. Vérifiez les câbles d’alimentation.

Le réglage est incorrect.

La pompe contient de l’air. Évacuez l’air selon les procédures.

La pression hydraulique est faible.

La crépine est obstruée. Nettoyez la crépine. Il existe une forte résistance du côté de

l’unité hydroélectrique. La vanne motorisée à 3 voies pour

l’alimentation en eau chaude ne fonctionne pas correctement.

La pression hydraulique est trop élevée.

La capacité du vase d’expansion est insuffisante.

Erreur au niveau du vase d’expansion. Vérifiez la pression d’air.

Vérifiez le fonctionnement et le réglage de température de la télécommande.

Vérifiez le réglage du code fonctionnel à l’aide du tableau de codes fonctionnels.

Vérifiez le réchauffeur auxiliaire et le thermostat bimétallique.

Vérifiez que la sonde de température est installée à la position correcte.

Vérifiez le réglage de l’interrupteur DIP sur la carte de l’unité hydroélectrique.

Vérifiez le réglage à l’aide du tableau de codes fonctionnels.

Réglez la pression hydraulique en tenant compte de la hauteur des conduites, et remplissez d’eau jusqu’à ce que le manomètre indique la valeur minimale de pression hydraulique définie.

Élargissez la colonne d’eau vers l’unité hydroélectrique ou utilisez une soupape de dérivation.

Vérifiez le câblage et les pièces.

Réglez la pression hydraulique en tenant compte de la hauteur des conduites, et remplissez d’eau jusqu’à ce que le manomètre indique la valeur minimale de pression hydraulique définie.

Vérifiez la capacité du vase d’expansion par rapport au volume d’eau total. Si elle est insuffisante, installez un autre vase d’expansion.

Manuel d’installation

Mode défaut détecté par l'échange d'eau chaude

Code

d'erreur

A01

A02

Erreur au niveau de la pompe ou de la quantité du débit

1) Détecté par le capteur TC

2) Détecté par anomalie au niveau de l'interrupteur de débit

3)Détection d'un bruit de cliquetis au niveau de l'entrée de l'interrupteur de débit

4)Déconnection du connecteur de l'interrupteur de débit

Erreur d'augmentation de température (chauffage)

(TWI, TWO, THO)

Opération fonctionnelle de diagnostic

Cause opérationnelle

Auxiliaire

présent

Chauffage

Eau chaude

Réinitialisation

automatique

××

–41–

O ... Possible

× .... Impossible

Détermination et action

1. Presque rien ou un faible débit d'eau.

• Pas assez de ventilation

• Saletés bouchant le système des conduites d'eau.

• La conduite d'eau est trop longue.

• Installation d'un réservoir tampon ou d'une deuxième pompe

1. Déconnection du connecteur de l'interrupteur de

débit

2. Défaut de l'interrupteur de débit

1. Vérifiez les sondes de l'entrée d'eau, sortie d'eau et

sortie du réchauffeur (TWI, TWO, THO).

2.Défaut du réchauffeur auxiliaire (défaut du thermostat

de réinitialisation automatique).

Unité hydroélectrique

Manuel d’installation

O ... Possible

× .... Impossible

Code

d'erreur

A03

A04

A05

A07

A08

A09

A11

A12

E03

E04

Opération fonctionnelle de diagnostic

Cause opérationnelle

Erreur d'augmentation de température (alimentation en

eau chaude)

(TTW)

Opération antigel

Opération antigel de la tuyauterie

Opération du pressostat

Erreur de fonctionnement du capteur de basses pressions.

Protection contre la surchauffe

(Thermostat du réchauffeur auxiliaire)

Opération de la protection de l'évacuation

Chauffage, erreur du réchauffeur d'eau chaude

Erreur de communication régulière entre l’unité hydroélectrique et la télécommande. Erreur de communication régulière entre l’unité hydroélectrique et l’unité extérieure.

Auxiliaire

présent

Chauffage

Eau chaude

Réinitialisation

automatique

Chauffage

Refroidissement

Eau chaude

× O

Détermination et action

1. Vérifiez la sonde du réservoir d'eau chaude (TTW).

2. Vérifiez le coupe circuit thermique du réservoir d'eau

chaude.

1. Presque rien ou un faible débit d'eau.

• Saletés bouchant le système des conduites d'eau.

• La conduite d'eau est trop longue.

2. Vérifiez le circuit d'alimentation du réchauffeur.

• Tension d'alimentation, disjoncteur, connexion de l'alimentation

3. Réglez la présence du réchauffeur auxiliaire.

4. Vérifiez les sondes de l'entrée d'eau, sortie d'eau et

échange de chaleur (TWI, TWO, TC).

1. Vérifiez le circuit d'alimentation du réchauffeur.

• Tension d'alimentation, disjoncteur, connexion de l'alimentation

2. Vérifiez les sondes de l'entrée d'eau, sortie d'eau et

sortie du réchauffeur (TWI, TWO, THO).

3. Déconnexion du réchauffeur auxiliaire.

1. Presque rien ou un faible débit d'eau.

2. Défaut de l'interrupteur de débit

3. En charge dans les conditions ci-dessus.

4. Défaut du pressostat.

1. Presque rien ou un faible débit d'eau.

2. Défaut de l'interrupteur de débit

3. Refroidissement en charge ou dégel prolongé

(formation importante de gel) dans les condition cidessus.

4. Défaut du capteur de basses pressions.

1. Pas d'eau (chauffage sans eau) ou pas de débit

d'eau.

2. Défaut de l'interrupteur de débit

3. Défaut du réchauffeur auxiliaire (faiblesse du

thermostat de réinitialisation automatique).

1. Presque pas de débit d'eau.

2. Défaut de l'interrupteur de débit

3. Vérifiez le capteur de température de sortie d'eau

(TWO).

1. Activé par une charge importante de chaleur ou

d'alimentation en eau chaude.

2. Vérifiez le circuit d'alimentation du réchauffeur

(réchauffeur auxiliaire ou réservoir d'eau chaude).

• Tension d'alimentation, disjoncteur, connexion de l'alimentation

1. Vérifiez la connexion de la télécommande.

2. Défaut de la télécommande.

1. Vérifiez le circuit série.

• Mauvais câblage du pont entre l'échangeur d'eau chaude et l'unité extérieure.

–42–

Unité hydroélectrique

Manuel d’installation

O ... Possible

× .... Impossible

Code

d'erreur

F03

F10

F11

F14

F17

F18

F19

F20

F23

F29

F30

L07

L09

L16

Opération fonctionnelle de diagnostic

Cause opérationnelle

Erreur du capteur TC

Erreur du capteur TWI

Erreur du capteur TWO

Erreur du capteur TTW

Erreur du capteur TFI

Erreur du capteur THO

Détection d'une erreur de déconnexion THO

Erreur du capteur TFI

Erreur du capteur de basses pressions.

Erreur EEROM

Erreur CI étendu

Erreur de communication.

Erreur de réglage

Quand ZONE1 n'a pas été réglé, alors que ZONE2 a été réglé.

Auxiliaire

présent

Réinitialisation

automatique

× O

××

1. Vérifiez la valeur de la résistance et la connexion du

capteur de température d'échange de chaleur (TC).

1. Vérifiez la valeur de la résistance et la connexion du

capteur de température d'entrée d'eau (TWI)

1. Vérifiez la valeur de la résistance et la connexion du

capteur de température de sortie d'eau (TWO)

1. Vérifiez la valeur de la résistance et la connexion du

capteur du réservoir d'eau chaude (TTW),

1. Vérifiez la valeur de la résistance et la connexion du

capteur de température d'entrée au sol (TFI)

1. Vérifiez la valeur de la résistance et la connexion du

capteur de température de sortie du réchauffeur (THO)

1. Vérifiez s'il n'y a pas un problème de déconnexion du

capteur de température de sortie du réchauffeur (THO)

1. Vérifiez la connexion du capteur de température

d'entrée au sol (TFI)

1. Vérifiez la connexion (unité ou câblage) du capteur

de basses pressions.

2. Vérifiez la valeur de la résistance du capteur de

basses pressions.

1. Remplacez la carte de commande d''échange d'eau

chaude.

1. Remplacez la carte de commande d''échange d'eau

chaude.

1. Remplacez la carte de commande d''échange d'eau

chaude.

1. Vérifiez le réglage des spécifications des capacités

FC01. HWS-802xx-E = 0012 HWS-1402xx-E = 0017

Détermination et action

××1. Vérifiez l'unité DP-SW12_2,3.

Mode défaut détecté par l'échange d'eau chaude

Code

d'erreur

F04

F06

F07

F08

F12

F13

Erreur du capteur TD

Erreur du capteur TE

Erreur de capteur TL

Erreur du capteur TO

Erreur de capteur TS

Erreur de capteur TH

Opération fonctionnelle de diagnostic

Cause opérationnelle

Auxiliaire

présent

Réinitialisation

automatique

O ×

–43–

Détermination et action

1. Vérifiez la valeur de la résistance et la connexion du capteur d'évacuation (TD).

1. Vérifiez la valeur de la résistance et la connexion du capteur de température d'échange de chaleur (TE).

1. Vérifiez la valeur de la résistance et la connexion du capteur de température d'échange de chaleur (TL).

1. Vérifiez la valeur de la résistance et la connexion du capteur de température extérieure (TO)

1. Vérifiez la valeur de la résistance et la connexion du capteur de température d'aspiration (TS)

1. Vérifiez la valeur de la résistance et la connexion du capteur de température du dissipateur thermique (TH)

Unité hydroélectrique

Manuel d’installation

Code

d'erreur

Erreur des capteurs TE, TS

F15

F31 Erreur EEPROM O

Panne du compresseur.

H01

Verrouillage du compresseur

H02

H03

H04

P03

P04

P05

P07

P15

Défaut dans le circuit de détection de courant.

Opération du thermostat de boîtier

Enlevez le cavalier d'entretien

L10

Les cavaliers n'ont pas été coupés.

Erreur de communication entre

L29

les cartes MUC extérieur. Erreur de température

extérieure

Erreur du contacteur haute pression

Erreur de tension d'alimentation

Erreur de surchauffe du dissipateur de chaleur

Détection de fuite de gaz

Opération fonctionnelle de diagnostic

Cause opérationnelle

Auxiliaire

présent

O ×

Réinitialisation

automatique

1. Vérifiez si l'installation du capteur de température d'échange de chaleur (TE) et du capteur de température d'aspiration (TS) est incorrecte.

Détermination et action

1. Vérifiez la tension d'alimentation.

O ×

O × 1.Vérifiez la tension d'alimentation.

× 1. Remplacez la carte de commande extérieure.

2. Condition de surcharge du cycle de réfrigération.

3. Vérifiez que le robinet de service est complètement ouvert.

1. Défaut du compression (verrouillé) – Remplacez le compresseur.

2. Défaut du câblage du compression (phase ouverte).

1. Remplacez la carte de commande du l'inverseur extérieur.

1. Vérifiez le cycle de réfrigération (fuite de gaz).

2. Vérifiez le thermostat de boîtier et le connecteur.

3. Vérifiez que le robinet de service est complètement ouvert.

4. Défaut de la valve du moteur à impulsions.

5. Vérifiez si la tuyauterie est faussée.

1. Coupez le câble du cavalier de la carte (pour l'entretien).

1. Vérifiez le cycle de réfrigération (fuite de gaz).

2. Défaut de la valve du moteur à impulsions.

3. Vérifiez la valeur de la résistance du capteur de température d'évacuation (TD).

1. Vérifiez le serrage et la graissage du dissipateur thermique entre la carte de commande extérieure et le dissipateur thermique.

2. Vérifiez le ventilateur du conduit du dissipateur de chaleur.

3. Vérifiez la valeur de la résistance du capteur de température du dissipateur thermique (TH)

1. Vérifiez le cycle de réfrigération (fuite de gaz).

2. Vérifiez que le robinet de service est complètement ouvert.

3. Défaut de la valve du moteur à impulsions.

4. Vérifiez si la tuyauterie est faussée.

5. Vérifiez la valeur de la résistance du capteur de température d'évacuation (TD) et du capteur de température d'aspiration (TS).

–44–

Unité hydroélectrique

Manuel d’installation

Code

d'erreur

P19

P20

P22

P26

P29

Opération fonctionnelle de diagnostic

Cause opérationnelle

Erreur d'inversion de vanne 4 voies

Fonctionnement de la protection haute pression

Erreur du système de ventilation de l’unité extérieure

Erreur de court-circuit de l'élément pilote de compresseur

Erreur de position du rotor du compresseur

Auxiliaire

présent

O ×

Réinitialisation

automatique

Détermination et action

1. Vérifiez le fonctionnement de la vanne 4 voies et les caractéristiques de la bobine.

2. Défaut de la valve du moteur à impulsions.

3. Vérifiez la valeur de la résistance du capteur de température d'échange de chaleur (TE) et du capteur de température d'aspiration (TS).

1. Vérifiez que le robinet de service est complètement ouvert.

2. Défaut de la valve du moteur à impulsions.

3. Vérifiez le système de ventilateur extérieur (y compris les saletés).

4. Sur-remplissage de réfrigérant

5. Vérifiez la valeur de la résistance du capteur de température d'échange de chaleur (TL) et du capteur de température de sortie d'eau (TWO).

1. Vérifiez l'état de verrouillage du moteur du ventilateur.

2. Vérifiez la connexion du connecteur du câble du moteur du ventilateur.

3. Vérifiez la tension d'alimentation.

1. Une anomalie se produit pendant le fonctionnement avec le câblage du compresseur déconnecté … Vérifiez la carte de commande.

2. Aucune anomalie ne se produit pendant le fonctionnement avec le câblage du compresseur déconnecté … Court-circuit du compresseur.

1. Même si le câble de connexion du compresseur est déconnecté, il s'arrête à cause d'une anomalie de détection de position … Remplacez la carte de commande de l'inverseur.

2. Vérifiez la résistance bobinée du compresseur. Court-circuit … Remplacez le compresseur.

–45–

Unité hydroélectrique

Mode défaut détecté par la télécommande

Opération fonctionnelle de diagnostic

Code d'erreur

N'est pas

affiché du

tout

(ne peut pas

être

commandé

avec la

télécomman

de)

E01

E02

E09

Cause opérationnelle

Aucune communication entre l'unité hydroélectrique et la télécommande

Défaut dans la transmission du signal à l'unité hydroélectrique.

(Détecté sur le côté de la télécommande)

Plusieurs unité de télécommande de base

(Détecté sur le côté de la télécommande)

État de

climatisation

Arrêter – Défaut de l'alimentation de la

Arrêter (Réinitialisation automatique)

Arrêter (Le combiné continue)

Condition

Affiché quand une anomalie est détectée.

Manuel d’installation

Détermination et action

télécommande.

1. Vérifiez le câblage de la télécommande

2. Vérifiez la télécommande

3. Vérifiez le câblage d'alimentation de l'unité hydroélectrique.

4. Vérifiez la carte de commande d''échange d'eau chaude.

Défaut dans la réception de la télécommande.

1. Vérifiez le pont de la télécommande.

2. Vérifiez la télécommande.

3. Vérifiez le câblage d'alimentation de l'unité hydroélectrique.

4. Vérifiez la carte d'échange d'eau chaude.

Détecté dans la transmission de la télécommande.

1. Vérifiez le circuit émetteur dans la télécommande.

… Remplacez la télécommande.

1.2 Vérifiez plusieurs unités de base

avec la télécommande.

… Il n'y a qu'une unité de base, et les

autres sont des combinés.

–46–

Unité hydroélectrique

Manuel d’installation

NOTES

..................................................................................................

–47–

EF99805101

Toshiba HWS-1403XWHM3-E, HWS-1403XWHT9-E, HWS-803XWHT9-E, HWS-803XWHT6-E, HWS-803XWHD6-E INSTALLATION MANUAL

Specifications and Main Features

Frequently Asked Questions

User Manual

Réglage des codes fonctionnels
