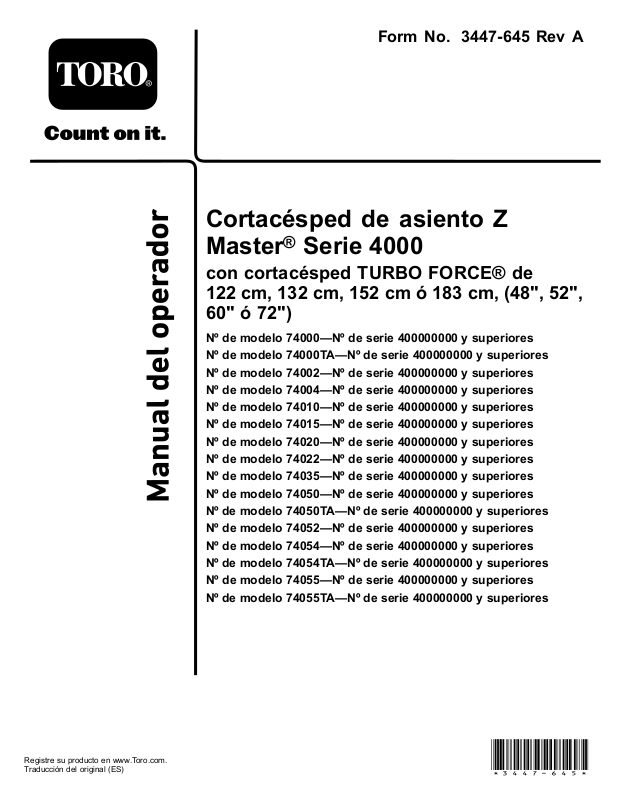

Toro 74000 Operator's Manual [es]

FormNo.3447-645RevA

CortacéspeddeasientoZ
Master

®

Serie4000

concortacéspedTURBOFORCE®de
122cm,132cm,152cmó183cm,(48",52",
60"ó72")

Nºdemodelo74000—Nºdeserie400000000ysuperiores
Nºdemodelo74000TA—Nºdeserie400000000ysuperiores
Nºdemodelo74002—Nºdeserie400000000ysuperiores
Nºdemodelo74004—Nºdeserie400000000ysuperiores
Nºdemodelo74010—Nºdeserie400000000ysuperiores
Nºdemodelo74015—Nºdeserie400000000ysuperiores
Nºdemodelo74020—Nºdeserie400000000ysuperiores
Nºdemodelo74022—Nºdeserie400000000ysuperiores
Nºdemodelo74035—Nºdeserie400000000ysuperiores
Nºdemodelo74050—Nºdeserie400000000ysuperiores
Nºdemodelo74050TA—Nºdeserie400000000ysuperiores
Nºdemodelo74052—Nºdeserie400000000ysuperiores

Registresuproductoenwww.T oro.com.
Traduccióndeloriginal(ES)

Nºdemodelo74054—Nºdeserie400000000ysuperiores
Nºdemodelo74054TA—Nºdeserie400000000ysuperiores
Nºdemodelo74055—Nºdeserie400000000ysuperiores
Nºdemodelo74055TA—Nºdeserie400000000ysuperiores

*3447-645*

Elusoolaoperacióndelmotorencualquierterreno
forestal,demonteocubiertodehierbaamenosque
elmotorestéequipadoconparachispas(conforme
aladenicióndelasección4442)mantenidoen
buenascondicionesdefuncionamiento,oqueel
motorhayasidofabricado,equipadoymantenido
paralaprevencióndeincendios,constituyeuna
infraccióndelalegislacióndeCalifornia(California
PublicResourceCodeSection4442o4443).

ElManualdelpropietariodelmotoradjunto
ofreceinformaciónsobrelasnormasdelaU.S.
EnvironmentalProtectionAgency(EPA)ydela
CaliforniaEmissionControlRegulationsobresistemas
deemisiones,mantenimientoygarantía.Puede
solicitarseunmanualnuevoalfabricantedelmotor.

Consultelainformacióndelfabricantedelmotor
incluidaconlamáquina.

Parbrutooneto:elparbrutoonetodeestemotor
fuecalculadaporelfabricantedelmotorconarreglo
aloestipuladoeneldocumentoJ1940oJ2723de
laSocietyofAutomotiveEngineers(Sociedadde
IngenierosdelAutomóvil-SAE).Debidoaqueel
motorestáconguradoparacumplirlosrequisitosde
seguridad,emisionesyoperación,supotenciareal
enestetipodecortacéspedserásignicativamente
menor.Consultelainformacióndelfabricantedel
motorincluidaconlamáquina.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Introducción

Estecortacéspeddeasientodecuchillasrotativas
estádiseñadoparaserusadoporoperadores
profesionalescontratados.Estádiseñado
principalmenteparasegarcéspedbienmantenidoen
zonasverdesresidencialesocomerciales.Elusode
esteproductoparaotrospropósitosquelosprevistos
podríaserpeligrosoparaustedyparaotraspersonas.

Leaestemanualdetenidamenteparaaprendera
utilizarymantenercorrectamentesuproducto,y
paraevitarlesionesydañosalproducto.Ustedes
responsabledeutilizarelproductodeformacorrecta
ysegura.

Visitewww.Toro.comparabuscarmateriales
deformaciónyseguridadoinformaciónsobre
accesorios,paralocalizarundistribuidoropara
registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas
Torooinformaciónadicional,póngaseencontacto
conunDistribuidordeServicioAutorizadoocon
AsistenciaalClienteToro,ytengaamanolos
númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen
elespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero
deserie(ensucaso)paraaccederainformación
sobrelagarantía,laspiezas,yotrainformación
sobreelproducto.

g332470

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

©2021—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Póngaseencontactoconnosotrosenwww.T oro.com.

2

Reservadostodoslosderechos

ImpresoenEUA

Nºdemodelo

Nºdeserie

Estemanualutiliza2palabraspararesaltar
información.Importantellamalaatenciónsobre
informaciónmecánicaespecial,yNotaresalta
informacióngeneralquemereceunaatención
especial.

Elsímbolodealertadeseguridad(Figura2)aparece
tantoenestemanualcomoenlamáquinapara
identicarmensajesdeseguridadimportantesque
debeseguirparaevitaraccidentes.Estesímbolo
aparecerájuntoalapalabraDanger(Peligro),
Warning(Advertencia)oCaution(Cuidado).

•Peligro:Indicaunasituaciónpeligrosainminente,

quesinoseevita,causarálamuerteolesiones
graves.

•Advertenciaindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausarla
muerteolesionesgraves.

•Cuidadoindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausar
lesionesmenoresomoderadas.

Figura2

Símbolodealertadeseguridad

Contenido

Seguridad.................................................................4

Seguridadgeneral..............................................4

Indicadordependientes.....................................5

Pegatinasdeseguridadeinstrucciones.............6

Elproducto..............................................................12

Controles.........................................................12

Especicaciones..............................................14

Aperos/Accesorios...........................................14

Antesdelfuncionamiento....................................15

Seguridadantesdeluso...................................15

Cómoañadircombustible.................................16

Mantenimientodiario........................................17

Rodajedeunamáquinanueva.........................17

Usodelsistemadeprotecciónantivuelco

(ROPS).........................................................17

Usodelsistemadeinterruptoresde

seguridad......................................................18

Colocacióndelasiento......................................19

Cómoajustarlasuspensióndelasiento............19

Ajustedelosconjuntosdeamortiguador

traseros.........................................................20

Duranteelfuncionamiento...................................21

Seguridadduranteeluso..................................21

Accesoalpuestodeloperador..........................23

Utilizacióndelfrenodeestacionamiento...........23

Usodelmandodecontroldelascuchillas

(TDF)............................................................24

Usodelacelerador...........................................24

Usodelestárter...............................................24

Cómoarrancarelmotor....................................25

Apagadodelmotor...........................................25

Usodelaspalancasdecontrolde

movimiento...................................................26

Conduccióndelamáquina...............................26

Usodeladescargalateral................................27

Ajustedelaalturadecorte................................28

Ajustedelaalturadecorte................................29

Ajustedelosrodillosprotectoresdel

césped..........................................................29

Consejosdeoperación....................................30

Despuésdelfuncionamiento...............................31

Seguridaddespuésdeluso..............................31

Usodelaválvuladecierrede

combustible...................................................31

Usodelasválvulasdedesvíodelasruedas

motrices........................................................32

Transportedelamáquina.................................33

Mantenimiento........................................................36

Seguridadenelmantenimiento........................36

sa-black

Calendariorecomendadodemanteni-

miento..........................................................36

Lubricación..........................................................38

Engrasadodelamáquina.................................38

Lubricacióndelospivotesdeelevacióndela

carcasadecorte...........................................38

Lubricacióndelospivotesdelasruedas

giratorias.......................................................38

Engrasadodeloscubosdelasruedas

giratorias.......................................................38

Mantenimientodelmotor.....................................40

Seguridaddelmotor.........................................40

Identicacióndelmotor.....................................40

MantenimientodeunmotorKawasaki
MantenimientodeunmotorKohler

®

.............41

®

..................46

Limpiezadelarejilladelmotor..........................51

Inspeccióndelparachispas..............................51

Mantenimientodelsistemadecombusti-

ble................................................................52

Cambiodelltrodecombustible.......................52

Mantenimientodeldepósitode

combustible...................................................52

Mantenimientodelsistemaeléctrico....................53

Seguridaddelsistemaeléctrico........................53

Mantenimientodelabatería.............................53

Mantenimientodelosfusibles...........................54

Mantenimientodelsistemadetransmi-

sión..............................................................55

3

Comprobacióndelcinturónde

seguridad......................................................55

Ajustedeladirección........................................55

Comprobacióndelapresióndelos

neumáticos...................................................56

Comprobacióndelastuercasdelas

ruedas...........................................................56

Mantenimientodelosfrenos................................57

Ajustedelfrenodeestacionamiento.................57

Mantenimientodelascorreas..............................57

Inspeccióndelascorreas.................................57

Cómocambiarlacorreadelcortacés-

ped................................................................57

Sustitucióndelacorreadetransmisióndela

bombahidráulica...........................................58

Mantenimientodelsistemadecontrol..................59

Ajustedelaposicióndelaspalancasde

control...........................................................59

Ajustedelosacoplamientosdecontrolde

movimiento...................................................60

Mantenimientodelsistemahidráulico..................62

Seguridaddelsistemahidráulico......................62

Especicacióndeluidohidráulico...................62

Comprobacióndelniveldeuido

hidráulico......................................................62

Cambiodelaceitehidráulicoylos

ltros.............................................................62

Purgadelsistemahidráulico.............................64

Mantenimientodelacarcasadecorte..................65

Seguridaddelascuchillas................................65

Mantenimientodelascuchillasde

corte..............................................................65

Ajustedelanivelaciónlateralydela

inclinacióndelascuchillas............................68

RetirarlaCarcasadelCortacésped..................70

Cambiodeldeectordehierba.........................71

Limpieza..............................................................72

Limpiezadelosbajosdelacarcasade

corte..............................................................72

Limpiezadelsistemadesuspensión.................72

Eliminaciónderesiduos....................................72

Almacenamiento.....................................................72

Seguridadduranteelalmacenamiento.............72

Limpiezayalmacenamiento.............................72

Solucióndeproblemas...........................................74

Esquemas...............................................................77

Seguridad

Estamáquinahasidodiseñadaconarregloalo
estipuladoenlanormaANSIB71.4-2017.

Seguridadgeneral

Esteproductoescapazdeamputarmanosypies
ydelanzarobjetosalaire.Sigasiempretodas
lasinstruccionesdeseguridadconelndeevitar
lesionespersonalesgravesolamuerte.

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Mantengaalejadasaotraspersonasyaniños.

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibidola
formaciónadecuada.Sólopermitaquemanejen
omantenganlamáquinapersonasresponsables,
formadas,familiarizadasconlasinstruccionesy
físicamentecapacesdeutilizarlamáquina.

•Mantengasiemprelabarraantivuelcoenla

posicióndetotalmenteelevadaybloqueada,y
utiliceelcinturóndeseguridad.

•Noutilicelamáquinacercadeterraplenes,fosas,

taludes,agua,uotrospeligros,oenpendientes
demásde15°.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Noutilicelamáquinasinqueesténcolocadosy

funcionencorrectamentetodoslosprotectores,
interruptoresdeseguridadyotrosdispositivosde
protecciónoseguridad.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.Dejeque
seenfríelamáquinaantesdehacertrabajos
deajuste,mantenimiento,repostaje,limpiezao
almacenamiento.

4

Indicadordependientes

Figura3

Puedecopiarestapáginaparasuusopersonal.

1.Lapendientemáximaenlaquepuedeutilizarlamáquinaesde15grados.UtiliceelDiagramadependientesparadeterminarel
ángulodeunapendienteantesdeproseguir.Noutiliceestamáquinaenpendientesdemásde15grados.Dobleporlalínea
correspondientealapendienterecomendada.

2.Alineeestebordeconunasupercievertical(árbol,edicio,elpostedeunavalla,etc.).

3.Ejemplodecómocompararlapendienteconelbordedoblado

5

g011841

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas
cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao
quefalte.

Marcadelfabricante

1.Estamarcaindicaquelacuchillasehaidenticadocomo
piezadelfabricanteoriginaldelamáquina.

Símbolosdelabatería

Labateríacontienealgunosdeestossímbolos,otodos

ellos.

decaloemmarkt

decal99-8936

99-8936

1.Velocidaddelamáquina4.Puntomuerto

decalbatterysymbols

2.Rápido5.Haciaatrás

3.Lento

1.Riesgodeexplosión6.Mantengaaotras

2.Nofumar;mantener
alejadodelfuegoydelas
llamasdesnudas

3.Líquidocáustico/peligro
dequemaduraquímica

4.Lleveprotecciónocular.9.Enjuaguelosojos

5.LeaelManualdel
operador.

personasalejadasde
labatería.

7.Lleveprotecciónocular;
losgasesexplosivos
puedencausarcegueray
otraslesiones.

8.Elácidodelabatería
puedecausarceguerao
quemadurasgraves.

inmediatamenteconagua
ybusquerápidamente
ayudamédica.

10.Contieneplomo;notirara
labasura

decal106-5517

106-5517

1.Advertencia–notoquelasuperciecaliente.

6

decal115-9625

115-9625

decal107-3069

107-3069

1.Advertencia–Nohayproteccióncontravuelcoscuandola
barraantivuelcoestábajada.

2.Paraevitarlesionesolamuertedebidoaunvuelco
accidental,mantengalabarraantivuelcoenposición
elevadaybloqueada,ylleveelcinturóndeseguridad.
Bajelabarraantivuelcosolocuandoseaabsolutamente
necesario;nolleveelcinturóndeseguridadcuandolabarra
antivuelcoestábajada.

3.LeaelManualdeloperador;conduzcalentamenteycon
cuidado.

1.Frenodeestacionamiento
–quitado

116-5610

1.Contadordehoras

2.T omadefuerza(TDF)

3.Frenodeestacionamiento6.Batería

2.Frenodeestacionamiento
–puesto

decal116-5610

4.Puntomuerto

5.Interruptordepresencia
deloperador

decal116-8283

116-8283

1.Advertencia–lealasinstruccionesparaapretarel
perno/tuercadelacuchillaa75–81N·m(55–60pies-libra)
queguranenelmanualdeloperador.

decal109-6035

109-6035

7

117-3848

1.Peligrodeobjetosarrojados–mantengaalejadasaotras
personas.

2.Peligrodeobjetosarrojados,deectorelevado–nohaga
funcionarelcortacéspedsinqueestécolocadoeldeector,
latapadedescargaoelsistemaderecogidadehierba.

3.Peligrodecorte/desmembramientodemanoopie,cuchilla
desiega–noseacerquealaspiezasenmovimiento;
mantengacolocadostodoslosprotectoresydefensas.

126-4363

1.Peligrodecorte/desmembramiento,ventilador,y
enredamiento,correa.Apagueelmotoryretirelallave
antesdeajustar,mantenerolimpiarlamáquina.

decal117-3848

decal126-4363

1.LeaelManualdel
operador.

2.Alturadecorte

decal127-0326

127-0326

3.Retirelallavedecontacto
yleaelManualdel
operadorantesde
realizarcualquiertareade
mantenimiento.

decal133-8062

133-8062

1.LeaelManualdel
operador

decal126-9939

126-9939

2.Llenehastalaparte
inferiordelcuellode
llenado;Advertencia:
nollenedemasiadoel
depósito

decal139-6699

139-6699

1.Alturadecorte

8

Pegatina144-0405esparamáquinasquenocuentan
confarosdelanterosopcionales.

144-0405

1.Faros3.Velocidaddelmotor–
lento

2.Velocidaddelmotor–

rápido

Pegatina144-6569esparamáquinasquecuentan
confarosdelanteros.

decal144-0405

decal144-6569

144-6569

1.Faros3.Velocidaddelmotor–
lento

2.Velocidaddelmotor–

rápido

1.Compruebeelnivelde
aceitedelmotor.

2.Compruebeelnivelde
uidohidráulico.

3.Compruebelapresiónde
losneumáticos.

1.Enrutadodelacorreadetracción

decal144-2669

144-2669

4.Engraselaruedagiratoria.

5.LeaelManualdel
operadorantesde
realizarcualquiertareade
mantenimiento.

decal144-2687

144-2687

9

Lapegatina126-8383esparamodelossinMyRide
solamente.

decal126-8383

126-8383

Nota:Estamáquinacumplelapruebadeestabilidadestándardelaindustriaenlaspruebasestáticaslateralesylongitudinalesconla

pendientemáximarecomendadaindicadaenlapegatina.ReviselasinstruccionesdelManualdeloperadorsobrelaoperacióndela
máquinaenpendientes,ycompruebelascondicionesenlasquesevaautilizarlamáquinaparadeterminarsilamáquinapuede
utilizarseenlascondicionesreinantesenesedíayeselugarenconcreto.Loscambiosdeterrenopuedendarlugarauncambioenla
operacióndelamáquinaenpendientes.

1.Advertencia–leaelManualdeloperador;noutiliceesta
máquinaamenosquehayarecibidoformaciónensumanejo;
lleveprotecciónauditiva.

2.Peligrodecorte/desmembramientodemano,cuchilladel
cortacésped;peligrodeenredamientodelamano,correa
–noseacerquealaspiezasenmovimiento;mantenga
colocadostodoslosprotectoresydefensas.

3.Peligro,rampa–nousedosrampasalcargarlamáquinaen
unremolque;utiliceunasolarampaconsucienteanchura
paralamáquina;useunarampaconunapendientede
menosde15°;subalarampaenmarchaatrásparacargarla
máquina,ybajelarampaconduciendohaciaadelantepara
descargarla.

4.Peligrodeatropellohaciaadelanteohaciaatrás–no
transportepasajeros;mirehaciaatrásmientrassiegueen
marchaatrás.

5.Peligrodeobjetosarrojados–mantengaalejadasaotras
personas.

6.Peligrodevuelco–noutilicelamáquinacercadetaludes
oenpendientesdemásde15grados;utilicelamáquina
únicamenteenpendientesdemenosde15grados.

10

Lapegatina132-0871esparamodelosconMyRide
solamente.

decal132-0871

132-0871

Nota:Estamáquinacumplelapruebadeestabilidadestándardelaindustriaenlaspruebasestáticaslateralesylongitudinalesconla

pendientemáximarecomendadaindicadaenlapegatina.ReviselasinstruccionesdelManualdeloperadorsobrelaoperacióndela
máquinaenpendientes,ycompruebelascondicionesenlasquesevaautilizarlamáquinaparadeterminarsilamáquinapuede
utilizarseenlascondicionesreinantesenesedíayeselugarenconcreto.Loscambiosdeterrenopuedendarlugarauncambioenla
operacióndelamáquinaenpendientes.

1.Advertencia–leaelManualdeloperador;todoslos
operadoresdebenrecibirformaciónantesdeutilizarla
máquina;lleveprotecciónauditiva.

2.Peligrodecorte/desmembramientodelamano–nose
acerquealaspiezasenmovimiento;mantengacolocados
todoslosprotectoresydefensas.

3.Peligrodeobjetosarrojados–mantengaalejadasaotras
personas.

Lapegatina132-5067esparamodelosconMyRide
solamente.

4.Peligrodevuelco–nousedosrampasalcargarlamáquina
enunremolque;utiliceunasolarampaconsucienteanchura
paralamáquina;useunarampaconunapendientedemenos
de15°;subalarampaenmarchaatrásybajelarampa
conduciendohaciaadelante.

5.Peligrodeatropello–notransportepasajeros;mirehacia
atrásmientrasconduceenmarchaatrás.

6.Peligrodevuelco–noutilicelamáquinacercadetaludeso
enpendientesdemásde15°;utilicelamáquinaúnicamente
enpendientesdemenosde15°.

decal132-5067

132-5067

11

Elproducto

Controles

Familiarícesecontodosloscontrolesantesdeponer
enmarchaelmotorytrabajarconlamáquina.

Paneldecontrol

g332505

Figura4

1.Posicionesdealturade
corte

2.Controles8.Palancadelfrenode

3.Palancasdecontrolde
movimiento

4.Elevacióneléctricade
lacarcasa(soloen
determinadosmodelos)

5.Barraantivuelco11.Rodilloprotectordel

6.Conjuntodeamortiguador
(máquinasconMyRide
solamente)

7.T apóndecombustible

estacionamiento

9.Carcasadecorte

10.Ruedagiratoria

césped

Figura5

1.Interruptordeencendido4.Interruptordelasluces

2.Mandodecontroldelas
cuchillas(tomadefuerza)

3.Controldelacelerador6.Controldelestárter

(modelosconluces
solamente)–kitopcional
paraotrosmodelos

5.Horímetro

(modelosconcarburador
solamente)

Interruptordeencendido

Elinterruptordeencendido,queseutilizapara
arrancaryapagarelmotor,tienetresposiciones:
PARADA,MARCHAyARRANQUE.ConsulteCómo

arrancarelmotor(página25).

Interruptordelasluces

Modelosconlucessolamente

g332503

UtiliceelinterruptordelaslucesparaENCENDERo
APAGARlasluces(Figura5).

Controldelestárter

Utiliceelcontroldelestárterparaponerenmarcha
elmotorenfrío.

12

Controldelacelerador

Indicadordeaveríaenlaunidad

Elaceleradorcontrolalavelocidaddelmotorytiene
unajustevariablecontinuodeLENTOaRÁPIDO(Figura

5).

Mandodecontroldelascuchillas
(tomadefuerza)

Elmandodecontroldelascuchillas,representado
porunsímbolodetomadefuerza(TDF),engranay
desengranalatransmisióndepotenciaalascuchillas
delcortacésped(Figura5).

Horímetro

Elhorímetroregistraelnúmerodehorasdeoperación
delamáquina.Funcionacuandoelmotorestáen
marcha.Utiliceelrecuentodehorasparaprogramar
elmantenimientoregular(Figura6).

decontrolelectrónica

ModelosconmotorEFIsolamente

Launidaddecontrolelectrónica(UCE)monitoriza
constantementeelfuncionamientodelsistemade
controldecombustible.

Sisedetectaunproblemaounaaveríaenelsistema,
seenciendeelindicadordeaveríamultifunción(IAM).

ElIAMeselpilotorojosituadoenelpanelderecho
delaconsola.

SiseenciendeelIAM,realicelascomprobaciones
inicialesdelocalizacióndefallos;consultelasección
IAM,enSolucióndeproblemas(página74).

Siestascomprobacionesnocorrigenelproblema,
seránecesarioqueunServicioTécnicoAutorizado
realiceundiagnósticoymantenimientocompletos.

Palancasdecontrolde
movimiento

Laspalancasdecontroldemovimientoseutilizan
paraconducirlamáquinahaciaadelante,haciaatrás
ygirarlaenambossentidos(Figura4).

Figura6

1.Símbolosdelos
interruptoresdeseguridad

2.Contadordehoras

3.Indicadordelabatería

Indicadoresdelosinterruptores
deseguridad

Hayunaseriedesímbolosenelcontadordehoras,
queindicanconuntriángulonegrosielcomponente
deseguridadestáenlaposicióncorrecta(Figura6).

Indicadordelabatería

Sisegiraelinterruptordeencendidoalaposiciónde
CONECTADOduranteunossegundos,semuestrael
voltajedelabateríaenlazonadondenormalmente
semuestranlashorasdeuso.

Posicióndebloqueo/puntomuerto

Muevalaspalancasdecontroldemovimientohacia

g187133

fuera,desdelaposicióncentralalaposiciónde
BLOQUEO/PUNTOMUERTOantesdebajarsedela
máquina(Figura26).Pongasiemprelaspalancasde
controldemovimientoenposicióndeBLOQUEO/PUNTO

MUERTOcuandoparelamáquinaoantesdedejarla

desatendida.

Palancadelfrenode
estacionamiento

Cadavezqueapagaelmotor,pongaelfrenode
estacionamientoparaevitarquelamáquinase
desplaceaccidentalmente.

Válvuladecierredecombustible

Cierrelaválvuladecierredecombustibleantesde
transportaroalmacenarlamáquina;consulteUsode

laválvuladecierredecombustible(página31).

Laluzdelabateríaseenciendealaccionarseel
interruptordeencendido,ycuandolacargaestápor
debajodelnivelcorrectodeoperaciónFigura6.

13

Especicaciones

Nota:Lasespecicacionesydiseñosestánsujetosamodicaciónsinprevioaviso.

Anchura

Carcasade122cm
(48")

Sincarcasadecorte129cm(50-15/16")137cm(53⅞")140cm(55")150cm(58-15/16")

Deectorelevado141cm(55-7/16")150cm(58-15/16")166cm(65½")192cm(75⅝")

Deectorbajado160cm(63⅛")171cm(67-3/16")191cm(75¼")223cm(87⅝")

Deectorretirado132cm(52⅛")141cm(55⅝")156cm(61⅝")187cm(73-11/16")

Carcasade132cm(52")Carcasade152cm

(60")

Carcasade183cm
(72")

Longitud

Máquinasde122cm,132cmy152cm(48",52"y60")183cm(72")

Neumáticosde61cm(24")Neumáticosde66cm(26")Neumáticosde66cm(26")

219cm(86-5/16")220cm(86½")227cm(89–5/16")

Altura

Máquinasconneumáticosde61cm
(24")

Barraantivuelco–elevada

Barraantivuelco–bajada(MyRide)126cm(49½")129cm(50-13/16")

Barraantivuelco–bajada(máquinassin
MyRide)

182cm(71⅝")185cm(73")

118cm(46⅜")129cm(50-13/16")

Máquinasconneumáticosde66cm
(26")

Peso

Máquinasde122cm(48")Máquinasde132cm(52")Máquinasde152cm(60")Máquinasde152cm(72")

512kg(1130libras)531–540kg(1170–1190libras)535–590kg(1180–1300libras)617kg(1360libras)

Aperos/Accesorios

EstádisponibleunaseleccióndeaperosyaccesorioshomologadosporToroquepuedenutilizarseconla
máquinaandepotenciaryaumentarsusprestaciones.PóngaseencontactoconsuServicioTécnico
AutorizadooconsudistribuidorautorizadoToro,ovisitewww.Toro.comparaobtenerunalistadetodos
losaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantenerlacerticacióndeseguridaddelamáquina,utilicesolamente
piezasyaccesoriosgenuinosT oro.Laspiezasderepuestoyaccesoriosdeotrosfabricantespodríanser
peligrosos,ysuusopodríainvalidarlagarantíadelproducto.

14

Operación

Apaguelamáquinaylosaccesoriossialguien
entraenlazona.

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel
funcionamiento

Seguridadantesdeluso

Seguridadgeneral

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibido
laformaciónadecuada.Lanormativalocalpuede
imponerlímitessobrelaedaddeloperador.
Elpropietarioesresponsabledeproporcionar
formaciónatodoslosoperadoresymecánicos.

•Inspeccionelazonadondesevaautilizarla

máquina,yretirecualquierobjetoquepudiera
interferirconelfuncionamientodelamáquinao
quepudieraserarrojadoporlamáquina.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylasseñalesde
seguridad.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos
protectoresestáninstaladosyquefuncionan
correctamente.Noutilicelamáquinasino
funcionancorrectamente.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.Dejeque
seenfríelamáquinaantesdehacertrabajos
deajuste,mantenimiento,repostaje,limpiezao
almacenamiento.

•Antesdesegar,inspeccionelamáquinapara

asegurarsedequelosconjuntosdecorte
funcionancorrectamente.

•Evalúeelterrenoparadeterminarcuálessonlos

equiposyaperosoaccesoriosapropiadosque
serequierenparaoperarlamáquinademanera
adecuadaysegura.

•Lleveropaadecuada,incluyendoguantes,

protecciónocular,pantalónlargo,calzado
resistenteyantideslizanteyprotecciónauricular.
Sitieneelpelolargo,recójaselo,ynollevejoyas
oprendassueltas.

•Nollevepasajerosenlamáquina.

•Mantengaaotraspersonasyalosanimales

domésticosalejadosdelamáquinaduranteeluso.

•Noutilicelamáquinaamenosquetodoslos

protectoresydispositivosdeseguridad,comopor
ejemplolosdeectoresyelrecogedorentero,
esténcolocadosyfuncionencorrectamente.
Sustituyacualquierpiezadesgastadao
deterioradacuandoseanecesario.

Seguridadenelmanejodel
combustible

•Elcombustibleesextremadamenteinamabley

altamenteexplosivo.Unincendioounaexplosión
provocadosporelcombustiblepuedecausarle
quemadurasaustedyaotraspersonasasícomo
dañosmateriales.

–Paraevitarqueunacargaestáticaincendie

elcombustible,coloqueelrecipientey/ola
máquinadirectamentesobreelsueloantesde
repostar,noenunvehículoosobreotroobjeto.

–Lleneeldepósitodecombustibleenelexterior

sobreterrenollano,enunazonaabiertaycon
elmotorfrío.Limpiecualquiercombustible
derramado.

–Nomanejecombustiblesiestáfumando,ni

cercadeunallamadesnudaochispas.

–Noretireeltapóndecombustibleniañada

combustiblealdepósitosielmotorestá
calienteoenmarcha.

–Sisederramacombustible,nointentearrancar

elmotor.Evitecrearunafuentedeignición
hastaquelosvaporesdelcombustiblese
hayandisipado.

–Almaceneelcombustibleenunrecipiente

homologadoymanténgalofueradelalcance
delosniños.

•Elcombustibleesdañinoomortalsiesingerido.

Laexposiciónalargoplazoalosvaporespuede
causarlesionesyenfermedadesgraves.

–Evitelarespiraciónprolongadadelosvapores.
–Mantengalasmanosylacaraalejadasde

laboquillaydelaaberturadeldepósitode
combustible.

–Mantengaelcombustiblealejadodelosojos

ylapiel.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber
unallamadesnuda,chispasounallamapiloto,
porejemploenuncalentadordeaguauotro
electrodoméstico.

15

•Nollenelosrecipientesdentrodeunvehículo

osobrelaplataformadeuncamiónoremolque
conunforrodeplástico.Coloquesiemprelos
recipientesdegasolinaenelsueloylejosdel
vehículo,antesdellenarlos.

•Retireelequipodelcamiónodelremolquey

repóstelomientrasseencuentrasobreelsuelo.Si
estonoesposible,repóstelousandounrecipiente
portátil,envezdeusarunsurtidordecombustible
conboquilla.

•Noutilicelamáquinaamenosqueestéinstalado

unsistemacompletodeescapeenbuenas
condicionesdefuncionamiento.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente
entodomomentohastaqueterminederepostar.
Noutilicedispositivosquemantenganabiertala
boquilla.

•Sisederramacombustiblesobresuropa,

cámbiesederopainmediatamente.

•Nollenedemasiadoeldepósitodecombustible.

Vuelvaacolocareltapóndecombustibley
apriételormemente.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el
recogedoryelcompartimentodelmotorpara
ayudaraprevenirincendios.Limpiecualquier
aceiteocombustiblederramado.

duranteelinviernoamenosquehayaañadidoun
estabilizador.

•Noañadaaceitealagasolina.

Usodelestabilizador/acondicio­nador

Useunestabilizador/acondicionadorenlamáquina
paraobtenerlassiguientesventajas:

•Mantieneelcombustiblefrescodurantemás

tiemposisesiguenlasindicacionesdelfabricante
delestabilizadordecombustible

•Limpiaelmotorduranteelfuncionamiento.

•Eliminalaformacióndedepósitospegajosos,con

aspectodebarniz,enelsistemadecombustible,
quepuedendicultarelarranque.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadadecuadade
estabilizador/acondicionadordecombustibleal
combustible.

Nota:Unestabilizador/acondicionadorde

combustibleesmásecazcuandosemezclacon
combustiblefresco.Parareduciralmínimolos
depósitosdebarnizenelsistemadecombustible,
utilicesiempreunestabilizadordecombustible.

Cómoañadircombustible

Combustiblerecomendado

•Paraobtenerlosmejoresresultados,utilice

solamentegasolinafresca(compradahacemenos
de30días),sinplomo,de87omásoctanos
(métododecálculo(R+M)/2).

•Etanol:Esaceptableelusodegasolinaconhasta

el10%deetanol(gasohol)oel15%deMTBE
(étermetiltert-butílico)porvolumen.Eletanoly
elMTBEnosonlomismo.Noestáautorizado
elusodegasolinaconel15%deetanol(E15)
porvolumen.Noutilicenuncagasolinaque
contengamásdel10%deetanolporvolumen,
comoporejemplolaE15(contieneel15%de
etanol),laE20(contieneel20%deetanol)ola
E85(contienehastael85%deetanol).Elusode
gasolinanoautorizadapuedecausarproblemas
derendimientoodañosenelmotorquepueden
noestarcubiertosbajolagarantía.

•Noutilicegasolinaquecontengametanol.

Cómollenareldepósitode
combustible

1.Estacionelamáquinaenunasupercienivelada.

2.Pongaelfrenodeestacionamiento.

3.Apagueelmotoryretirelallave.

4.Limpiealrededordeltapóndeldepósitode
combustible.

5.Lleneeldepósitodecombustiblehastalaparte
inferiordelcuellodellenado(Figura7).

Nota:Nollenecompletamenteeldepósitode

combustible.Elespaciovacíoeneldepósito
permitiráladilatacióndelagasolina.

•Noguardecombustibleeneldepósitode

combustibleoenrecipientesdecombustible

16

Usodelsistemade
protecciónantivuelco
(ROPS)

ADVERTENCIA

Paraevitarlesionesolamuerteencasode
unvuelco,mantengalabarraantivuelcoen
posicióntotalmenteelevadaybloqueada,y
utiliceelcinturóndeseguridad.

Asegúresedequeelasientoestásujetoala
máquina.

ADVERTENCIA

Nohayproteccióncontravuelcoscuandola
barraantivuelcoestábajada.

•Bajelabarraantivuelcoúnicamente
cuandoseaimprescindible.

Figura7

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos
procedimientosmarcadoscomo“Cadauso/Adiario”
enlasecciónMantenimiento(página36).

Rodajedeunamáquina
nueva

Losmotoresnuevosnecesitantiempoparadesarrollar
todasupotencia.Lafriccióngeneradaporlas
carcasasylossistemasdepropulsióndelos
cortacéspedesesmayorcuandoéstossonnuevos,
loquesuponeunacargaadicionalparaelmotor.Las
máquinasnuevasnecesitanunperiododerodajede
40–50horasparadesarrollarlamáximapotenciayel
mejorrendimiento.

•Nouseelcinturóndeseguridadsilabarra
antivuelcoestábajada.

•Conduzcalentamenteyconcuidado.

g036751

•Elevelabarraantivuelcotanprontocomo
hayaespaciosuciente.

•Compruebecuidadosamentequehay
espaciosucienteantesdeconducir
pordebajodecualquierobjetoenalto
(porejemplo,ramas,portales,cables
eléctricos)ynoentreencontactocon
ellos.

Bajadadelabarraantivuelco

Importante:Bajelabarraantivuelcoúnicamente

cuandoseaimprescindible.

1.Retirelaschavetasyretirelosdospasadores
(Figura9).

2.Bajelabarraantivuelco(Figura8).

Nota:Haydosposicionesdebajada;consulte

Figura8.

3.Instalelosdospasadoresysujételosconlas
chavetas(Figura9).

17

Figura8

1.T otalmentebajado2.Posicióndebajadaconel
ensacadorinstalado

Elevacióndelabarraantivuelco

Importante:Utilicesiempreelcinturónde

seguridadcuandolabarraantivuelcoestáenla
posiciónelevada.

1.Retirelaschavetasyretirelosdospasadores

(Figura9).

2.Elevelabarraantivuelcoalaposiciónvertical,

instalelosdospasadoresysujételosconlas
chavetas(Figura9).

Usodelsistemade
interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán
desconectadosodañados,lamáquinapodría
ponerseenmarchainesperadamenteycausar
lesionespersonales.

•Nomanipulelosinterruptoresde
seguridad.

g004954

•Compruebelaoperacióndelos
interruptoresdeseguridadcadadía,y
sustituyacualquierinterruptordañado
antesdeoperarlamáquina.

Elsistemadeinterruptoresde
seguridad

Elsistemadeinterruptoresdeseguridadhasido
diseñadoparaimpedirqueelmotorarranqueamenos
queocurralosiguiente:

•Elfrenodeestacionamientoestépuesto.

•Elmandodecontroldelascuchillas(TDF)está

desengranado.

•Laspalancasdecontroldemovimientoesténen

laposicióndeBLOQUEO/PUNTOMUERTO.

Figura9

1.Barraantivuelco3.Pasador

2.Posicióndeelevada4.Pasadordehorquilla

Elsistemadeinterruptoresdeseguridadtambiénestá
diseñadoparapararelmotorcuandosemuevan
laspalancasdecontroldemovimientodesdela
posicióndeBLOQUEODEPUNTOMUERTOconelfreno
deestacionamientopuesto,osiustedselevantadel
asientocuandolaTDFestáengranada.

Elcontadordehorastieneindicadoresquenotican
alusuariosielcomponentedeseguridadestáenla
posicióncorrecta.Cuandoelcomponenteestáenla
posicióncorrecta,apareceunindicadorenlapantalla.

g004955

g187670

Figura10

1.Semuestranindicadorescuandoloscomponentesdel
sistemadeseguridadestánenlaposicióncorrecta.

18

Comprobacióndelsistemade
interruptoresdeseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Veriqueelsistemadeinterruptoresdeseguridad
cadavezquevayaautilizarlamáquina.Siel
sistemanofuncionadelaformaquesedescribe
acontinuación,póngaseencontactoconun
ServicioTécnicoAutorizadoparaqueloreparen
inmediatamente.

1.Siénteseenelasiento,pongaelfrenode
estacionamientoymuevaelmandodecontrol
delascuchillas(TDF)aENGRANADO.Intente
arrancarelmotor;elmotornodebearrancar.

2.Siénteseenelasiento,pongaelfrenode
estacionamientoymuevaelmandodecontrol
delascuchillas(TDF)aDESENGRANADO.
Muevacualquieradelaspalancasdecontrol
demovimientofueradelaposiciónde
BLOQUEO/PUNTOMUERTO.Intentearrancarel
motor;elmotornodebearrancar.Repitaconla
otrapalancadecontrol.

3.Siénteseenelasiento,pongaelfrenode
estacionamiento,muevaelmandodecontrolde
lascuchillas(TDF)aDESENGRANADOymueva
laspalancasdecontroldemovimientoala
posicióndeBLOQUEO/PUNTOMUERTO.Ahora
arranqueelmotor.Conelmotorenmarcha,
quiteelfrenodeestacionamiento,engrane
elmandodecontroldelascuchillas(TDF)y
levánteseunpocodelasiento;elmotordebe
pararse.

4.Siénteseenelasiento,pongaelfrenode
estacionamiento,muevaelmandodecontrolde
lascuchillas(TDF)aDESENGRANADOymueva
laspalancasdecontroldemovimientoala
posicióndeBLOQUEO/PUNTOMUERTO.Ahora
arranqueelmotor.Conelmotorenmarcha,
pongacualquieradelaspalancasdecontrol
demovimientoenposicióncentralymuévala
(haciaadelanteohaciaatrás);elmotordebe
pararse.Repitaconlaotrapalancadecontrol.

5.Siénteseenelasiento,quiteelfrenode
estacionamiento,muevaelmandodecontrolde
lascuchillas(TDF)aDESENGRANADOymueva
laspalancasdecontroldemovimientoala
posicióndeBLOQUEO/PUNTOMUERTO.Intente
arrancarelmotor;elmotornodebearrancar.

g027632

Figura11

AsientoparamáquinasconMyRideilustrado.

Cómoajustarlasuspensión
delasiento

Máquinassinsistemade
suspensiónMyRide™solamente

Elasientopuedeajustarseparaquelaconducción
seamássuaveycómoda.Coloqueelasientoenla
posiciónmáscómodaparausted.

Paraajustarlo,gireelpomosituadoenlaparte
delanteraencualquiersentidohastaencontrarla
posiciónmáscómoda(Figura12).

g019768

Figura12

1.Pomodelasuspensióndelasiento

Colocacióndelasiento

Elasientopuedemoversehaciaadelanteyhacia
atrás(Figura11).Coloqueelasientoenlaposición
quelepermitacontrolarmejorlamáquinayenlaque
estémáscómodo.

19

Ajustedelosconjuntosde
amortiguadortraseros

Máquinasconsistemade
suspensiónMyRide™solamente

ElsistemadesuspensiónMyRide™seajustapara
brindarunaconducciónseamássuaveycómoda.El
ajustedelos2conjuntosdechoquetraserosesel
ajustemásfácilyrápidoparaelcambiodelsistema
desuspensión.Coloqueelsistemadesuspensión
dondelequedemáscómodo.

Lasranurasparalosconjuntosdechoquetraseros
tienenposicionesdepalancasdebloqueopara
lesdereferencia.Losconjuntosdeamortiguador
traserospuedencolocarseencualquierlugardela
ranura,nosoloenlasmuescasdeposicionamiento.
Elsiguientegrácomuestralaposiciónparauna
conducciónblandaormeylasposicionesdelas
diferentesmuescasdeposicionamiento(Figura13).

g030024

Figura13

1.Posiciónmásrme

2.Posiciónmásblanda

3.Muescasde
posicionamientoenlas
ranuras

Nota:Asegúresedequelosconjuntosdechoque

traserosizquierdosyderechossiempreseajusten
enlasmismasposiciones.

Ajustelosconjuntosdechoquetraseros(Figura14).

g030065

g030019

Figura14

20

Duranteel
funcionamiento

Seguridadduranteeluso

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyacerasconlamáquina.Cedael
pasosiempre.

•Antesdeabandonarlaposicióndeloperador,

hagalosiguiente:

–Aparquelamáquinaenunasupercienivelada.

Seguridadgeneral

•Elpropietario/operadorpuedeprevenir,yes

responsabledecualquieraccidentequepueda
provocarlesionespersonalesodañosmateriales.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque
pudieradistraerle;delocontrario,pueden
producirselesionesodañosmateriales.

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Elcontactoconlacuchillapuedecausarlesiones

personalesgraves.Pareelmotor,retirelallave
yespereaquesedetengantodaslaspiezasen
movimientoantesdeabandonarelpuestodel
operador.Cuandogirelallavealaposiciónde
DESCONECTADO,elmotordebeapagarseyla
cuchilladebedetenerse.Sino,dejedeusarla
máquinainmediatamenteypóngaseencontacto
conunServicioTécnicoAutorizado.

•Utilicelamáquinasoloenbuenascondiciones

devisibilidadybajocondicionesmeteorológicas
apropiadas.Nohagafuncionarlamáquinacuando
hayriesgodetormentaseléctricas.

•Mantengalasmanosylospiesalejadosdelas

unidadesdecorte.Manténgasealejadodeloricio
dedescarga.

–DesengranelaTDFybajelosaccesorios.
–Pongaelfrenodeestacionamiento.
–Apagueelmotoryretirelallave.
–Espereaquesedetengantodaslaspiezasen

movimiento.

•Hagafuncionarelmotorúnicamenteenzonas

bienventiladas.Losgasesdeescapecontienen
monóxidodecarbono,queesletalsiseinhala.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

•Conectelosequiposremolcadosalamáquina

únicamenteenelpuntodeenganche.

•Noutilicelamáquinaamenosquetodoslos

protectoresydispositivosdeseguridad,comopor
ejemplolosdeectoresyelrecogedorentero,
esténcolocadosyfuncionencorrectamente.
Sustituyacualquierpiezadesgastadao
deterioradacuandoseanecesario.

•Utilicesolamenteaccesoriosyaperos

homologadosporToro.

•Estamáquinaproducenivelessonorosque

superanlos85dBAeneloídodeloperador,y
puedencausarpérdidasauditivasconperíodos
extendidosdeexposición.

•Nosiegueconeldeectordedescargaelevado,

retiradoomodicado,amenosquetengacolocado
yenbuenascondicionesdefuncionamiento
unsistemaderecogidadehierbaounkitde
mulching.

•Nocorteelcéspedenmarchaatrásamenos

queseaabsolutamentenecesario.Miresiempre
haciaabajoydetrásdeustedantesdeconducirla
máquinaenmarchaatrás.

•Extremelaprecauciónalacercarseaesquinas

ciegas,arbustos,árbolesuotrosobjetosque
puedanbloquearsuvisión.

•Parelascuchillassiemprequenoestésegando.

•Silamáquinagolpeaunobjetooempiezaavibrar,

apagueinmediatamenteelmotor,retirelallave
(ensucaso),espereaquesedetengantodas
laspiezasenmovimientoantesdeexaminarla
máquinaenbuscadedaños.Hagatodaslas
reparacionesnecesariasantesdevolverautilizar
lamáquina.

g229846

Figura15

1.Lleveprotecciónauditiva.

•Limpielahierbaylosresiduosdelaunidadde

corte,lastransmisiones,elsilenciadoryelmotor
paraprevenirincendios.

•Arranqueelmotorconlospiesbienalejadosde

lascuchillas.

•Estépendientedelsentidodedescargadel

cortacéspedynoorienteladescargahacianadie.
Evitedescargarmaterialcontraunapareduotra
obstrucción,porqueelmaterialpodríarebotar
haciausted.

21

•Parelascuchillas,reduzcalavelocidaddela

máquinayextremelasprecaucionesalcruzar
superciesquenoseandehierbaoaltransportar
lamáquinaaydesdelazonadetrabajo.

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

•Amenudolosniñossesientenatraídosporla

máquinaylaactividaddesegar.Nosuponga
nuncaquelosniñosvanapermanecerenel
últimolugarenquelosvio.

•Mantengaalosniñosalejadosdelazonade

trabajoybajolaatentamiradadeunadulto
responsablequenoseaeloperador.

•Estéalertayapaguelamáquinasientranniñosen

lazonadetrabajo.

•Antesdeconducirenmarchaatrásogirarla

máquina,mirehaciaabajoyhaciaatráspara
asegurarsedequenohayniñospequeños
presentes.

•Nolleveniñosenlamáquina,inclusocuando

lascuchillasnoestánenmovimiento.Los
niñospodríancaerseysufrirlesionesgraves,o
podríanimpedirqueustedmanejelamáquina
conseguridad.Cualquierniñoquehayasido
transportadoenelpasadopodríaaparecersin
avisoenlazonadetrabajo,ypodríaserarrollado
porlamáquina,inclusoenmarchaatrás.

Seguridaddelsistemade
protecciónantivuelco(ROPS)

•ElROPSesundispositivodeseguridadintegrado.

NoretireningunodeloscomponentesdelROPS
delamáquina.

•Asegúresedequeelcinturóndeseguridadestá

enganchadoydequepuededesabrocharlo
rápidamenteencasodeemergencia.

•Mantengalabarraantivuelcoenlaposiciónde

totalmenteelevadaybloqueada,ylleveelcinturón
deseguridadsiemprequelabarraantivuelcoesté
elevada.

•Compruebecuidadosamentecualquierobjeto

elevadoantesdeconducirdebajodelmismo,y
nolotoque.

•SialgúncomponentedelROPSestádañado,

sustitúyalo.Noloreparenilocambie.

•Nohayproteccióncontravuelcoscuandolabarra

antivuelcoestábajada.

•Siunaruedapasaporunbordeounterrapléno

entraenelagua,puedecausarunvuelco,que
puededarlugaralesionesgravesolamuerte.

•Nolleveelcinturóndeseguridadcuandolabarra

antivuelcoestábajada.

•Bajelabarraantivuelcoúnicamentecuandosea

absolutamentenecesario;levántelatanpronto
comoelespaciolopermita.

•Encasodevuelco,llevelamáquinaaunServicio

TécnicoAutorizadoparaqueinspeccioneel
ROPS.

•Utilicesolamenteaccesorioseimplementos

homologadosporT oroparaelROPS.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos,
quepuedencausarlesionesgravesolamuerte.El
operadoresresponsabledelaseguridadcuando
trabajaenpendientes.Elusodelamáquinaen
cualquierpendienteexigeuncuidadoespecial.
Antesdeusarlamáquinaenunapendiente,haga
losiguiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán
colocadasenlamáquina.

–Utiliceunindicadordeánguloparadeterminar

lainclinaciónaproximadadelazona.

–Noutilicelamáquinanuncaenpendientesde

másde15°.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren
lapendienteconlamáquina.Utiliceel
sentidocomúnyelbuenjuicioalrealizareste
evaluación.Cualquiercambioqueseproduzca
enelterreno,comoporejemplouncambiode
humedad,puedeafectarrápidamentealuso
delamáquinaenunapendiente.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade
terraplenes,fosas,taludes,agua,uotrospeligros.
Lamáquinapodríavolcarrepentinamentesiuna
ruedapasaporelbordedeunterraplénofosa,o
sisesocavauntalud.Mantengaunadistancia
prudente(eldobledelaanchuradelamáquina)
entrelamáquinaycualquierpeligro.Utiliceuna
máquinadirigidaounadesbrozadoramanualpara
segarlahierbaenestaszonas.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde
velocidadodedirección;girepocoapoco,ya
bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola
estabilidaddelamáquina.Tengaencuentaque
conducirenhierbamojada,atravesarpendientes
empinadas,obajarcuestaspuedehacerquela
máquinapierdatracción.Latransferenciadepeso
alasruedasdelanteraspuedehacerquepatinela

22

máquina,conpérdidadefrenadoydecontrolde
dirección.Lamáquinapuededeslizarseincluso
conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros
ocultos.Lahierbaaltapuedeocultarobstáculos.
Unterrenoirregularpuedehacerquelamáquina
vuelque.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos,comoporejemplosistemas
derecogidadehierba.Éstospuedenafectara
laestabilidaddelamáquinaycausarpérdidas
decontrol.Sigalasinstruccionessobrelos
contrapesos.

•Siesposible,mantengalacarcasabajadaalsuelo

mientrastrabajeenpendientes.Laelevacióndela
carcasamientrassetrabajaenpendientespuede
hacerquelamáquinapierdaestabilidad.

g029797

Figura17

1.Pisaraquí.

Utilizacióndelfrenode
estacionamiento

1.Zonasegura–utilice
lamáquinaaquíen
pendientesdemenosde
15°ozonasplanas.

2.Zonadepeligro–utilice
uncortacéspedmanual
y/ounadesbrozadora
manualenpendientesde
másde15°,ycercade
terraplenesoagua.

3.Agua

Pongasiempreelfrenodeestacionamientocuando
parelamáquinaocuandoladejedesatendida.

Activacióndelfrenode
estacionamiento

Aparquelamáquinaenunasupercienivelada.

g221745

Figura16

4.W=anchuradela
máquina

5.Mantengaunadistancia
prudente(eldobledela
anchuradelamáquina)
entrelamáquinay
cualquierobstáculo.

g283915

Figura18

Accesoalpuestodel
operador

Utilicelacarcasadecortecomoescalónparasubirse
alpuestodeloperador(Figura17).

23

Desactivacióndelfrenode

Cómodesengranarelmandode

estacionamiento

Usodelmandodecontrol
delascuchillas(TDF)

controldelascuchillas(TDF)

g332522

Figura21

g283914

Figura19

Usodelacelerador

Puedemoverelcontroldelaceleradorentrelas
posicionesdeRÁPIDOyLENTO(Figura22).

UtilicesiemprelaposicióndeRÁPIDOparaengranar
laTDF .

Elmandodecontroldelascuchillas(TDF)arranca
ydetienelascuchillasdelcortacéspedycualquier
accesorioconectado.

Cómoengranarelmandode
controldelascuchillas(TDF)

Nota:Elusodelmandodecontroldelascuchillas

(TDF)conelaceleradorenlaposiciónintermediao
menosproduciráundesgasteexcesivoenlascorreas
detransmisión.

Figura20

g008946

Figura22

Usodelestárter

Utiliceelestárterparaponerenmarchaelmotoren
frío.

1.Tirehaciaarribadelmandoparaengranar
elestárterantesdeusarelinterruptorde
encendido(Figura23).

2.Presionehaciaabajoelpomodelestárterpara

g332523

desactivarelestárterdespuésdearrancarel
motor(Figura23).

24

Figura23

1.PosicióndeACTIVADO2.PosicióndeDESACTIVADO

g008959

Cómoarrancarelmotor

Nota:Sielmotorestácaliente,puedenoser

necesariousarelestárter.

Importante:Noactiveelmotordearranque

durantemásde5segundoscadavez.Sise
accionaelmotordearranquedurantemásde5
segundosseguidos,puededañarse.Sielmotor
noarranca,espere10segundosantesdeutilizar
elmotordearranquedenuevo.

g332530

Figura24

Apagadodelmotor

CUIDADO

Losniñosuotraspersonaspodríanresultar
lesionadossimuevenointentanoperarla
máquinamientrasestádesatendida.

Retiresiemprelallaveypongaelfrenode
estacionamientocuandodejelamáquinasin
supervisión.

25

Usodelaspalancasde
controldemovimiento

Figura25

g332529

g004532

Figura26

1.Palancasdecontrolde

movimiento–posiciónde

BLOQUEO/PUNTOMUERTO

2.Posicióncentralde

desbloqueo

3.Haciaadelante

4.Marchaatrás

5.Partedelanteradela
máquina

Conduccióndelamáquina

Lasruedasmotricesgirandemaneraindependiente,
impulsadaspormotoreshidráulicosencadaeje.Un
ladopuedegirarhaciaatrásmientrasqueelotro
ladogirahaciaadelante,haciendoquelamáquina
rotesobresuejeenlugardetrazarunacurva.Esto
mejoramucholamaniobrabilidaddelamáquina,pero
puedesernecesariounperiododeadaptaciónsino
estáfamiliarizadoconestesistema.

Elcontroldelaceleradorregulalavelocidaddel
motorenrpm(revolucionesporminuto).Pongael
aceleradorenposiciónRÁPIDOparaconseguirel
mejorrendimiento.Sieguesiempreconelacelerador
enposiciónrápido.

26

ADVERTENCIA

Lamáquinapuedegirarmuyrápidamente.
Ustedpuedeperderelcontroldelamáquina
ycausarlesionespersonalesodañosala
máquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes
dehacergiroscerrados.

Conducciónhaciaadelante

Nota:Elmotorseparasiustedmueveelcontrolde

tracciónconelfrenodeestacionamientopuesto.
Paradetenerlamáquina,tiredelaspalancasde

controldemovimientoalaposicióndePUNTOMUERTO.

1.Quiteelfrenodeestacionamiento.

2.Muevalaspalancasdecontroldemovimientoa
laposicióncentraldesbloqueada.

3.Parairhaciaadelante,empujelentamente
laspalancasdecontroldemovimientohacia
adelante(Figura27).

g008953

Figura28

Usodeladescargalateral

Figura27

Elcortacéspedcuentaconundeectordehierba
abisagradoquedispersalosrecortesdehierbaaun
ladoyhaciaabajo,haciaelcésped.

g008952

Conducciónhaciaatrás

1.Muevalaspalancasdecontroldemovimientoa
laposicióncentraldesbloqueada.

2.Parairhaciaatrás,tirelentamentedelas
palancasdecontroldemovimientohaciaatrás
(Figura28).

27

PELIGRO

Silamáquinanotienecorrectamente
montadoundeectordehierba,unatapade
descargaounrecogedorcompleto,ustedy
otraspersonasestánexpuestosacontacto
conlascuchillasyaresiduoslanzadosalaire.
Elcontactoconlascuchillasdelcortacésped
enrotaciónyconlosresiduoslanzadosal
airecausarálesionesomuerte.

•Noretirenuncaeldeectordehierbade
lacarcasadecorteporqueeldeector
dehierbadirigeelmaterialhaciaabajo,
alcésped.Sieldeectordehierba
sedeterioraalgunavez,sustitúyalo
inmediatamente.

•Nocoloquenuncalasmanosolospies
debajodelacarcasadelcortacésped.

•Nointentenuncadespejarlazonade
descargaolascuchillasdelcortacésped
sinantesmoverelmandodecontrol
delascuchillas(TDF)alaposiciónde
DESENGRANADO,girarelinterruptorde
encendidoaDESCONECTADOyretirarla
llavedelinterruptordeencendido.

•Compruebequeeldeectordehierbaestá
bajado.

Ajustedelaalturadecorte

Figura29

1.PosicióndeBLOQUEO–
Lacarcasadecortese
bloqueaenlaposiciónde
transporte.

2.PosicióndeDESBLOQUEO
–Lacarcasadecorteno
sebloqueaenlaposición
detransporte.

3.Piseelpedaldeelevación
delacarcasaparaelevar
lacarcasadecorte.

Ajustedelpasadordealturade
corte

Puedeajustarlaalturadecortede38mm–140mm
(1½"–5½")enincrementosde6mm(¼")colocando
elpasadorendiferentestaladros.

g332768

Máquinasconpedaldeelevación
delacarcasa

Usodelbloqueodetransporte

1.Presioneelpedaldeelevacióndelacarcasa
haciaadelantedeltodoparabloquearlacarcasa
decorteenlaposicióndeTRANSPORTE(Figura

29).

2.Presioneelpedaldeelevacióndelacarcasa
haciaadelanteyempujeelbloqueode
transportehaciaadelantealaposiciónde
DESBLOQUEADO,luegobajelentamentela
carcasadecorte(Figura29).

1.Presioneelpedaldeelevacióndelacarcasa
haciaadelantedeltodoparabloquearlacarcasa
decorteenlaposicióndeTRANSPORTE(que
estambiénlaposicióndealturadecortede
140mm(5½")),comosemuestraenlaFigura

30.

2.Paraajustarlaalturadecorte,retireelpasador
delsoportedealturadecorte(Figura30).

3.Seleccioneeltaladrodelsoportedealtura
decortequecorrespondealaalturadecorte
deseada,einserteelpasador(Figura30).

4.Presioneelpedaldeelevacióndelacarcasa
haciaadelante,empujeelbloqueodetransporte
haciaadelante,ybajelentamentelacarcasade
corte.

28

Figura30

corteapenastoqueelpasadordealturadecorte
(Figura32).

Nota:Uncontactoexcesivoentrelabielade

alturadecorteyelpasadordealturadecorte
puedeafectarnegativamentealaalturadecorte
ylanivelacióndelacarcasadecorte.

g332767

1.Pedaldeelevacióndela
carcasa

2.Soportedeajustedela
alturadecorte

3.Pasadordeselecciónde

4.Palancadebloqueode

Ajustedelaalturadecorte

Máquinasconelevacióneléctrica
delacarcasa

1.Presionehaciaarribaelinterruptordeelevación

delacarcasa(Figura31).

laalturadecorte

transporte

Figura32

1.Pasadordealturadecorte

2.Bieladealturadecorte

3.Soportedealturadecorte

Ajustedelosrodillos
protectoresdelcésped

Cadavezqueustedcambielaalturadecorte,ajuste
tambiénlaalturadelosrodillosprotectoresdel
césped.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

g361935

Figura31

1.Presionehaciaarribapara
elevarlacarcasa.

2.Presionehaciaabajopara
bajarlacarcasa.

2.Seleccioneeltaladrodelsoportedealtura
decortequecorrespondealaalturadecorte
deseada,einserteelpasador(Figura32).

3.Presionehaciaabajoelinterruptordeelevación
delacarcasahastaquelabieladealturade

3.Ajustelosrodillosprotectoresdelcéspedsegún
semuestraenFigura33,Figura34yFigura35.

g332765

29

Figura33

1.Rodilloprotectordel
césped

2.Espaciador5.Perno

3.Casquillo

4.Tuercaconarandela
prensada

Consejosdeoperación

Usodelajusterápidodel
acelerador

Paraaumentaralmáximolacalidaddecorteyla
circulacióndeaire,trabajeconelmotorenlaposición
deRÁPIDO.Serequiereaireparacortarbienlahierba,
asíquenopongalaalturadecortetanbajacomopara
rodeartotalmentelacarcasadecortedehierbasin

g029955

cortar.Tratesiempredetenerunladodelacarcasa
decortelibredehierbasincortar,parapermitirla
entradadeaireenlacarcasa.

Cortaruncéspedporprimeravez

Cortelahierbaalgomáslargadelohabitualpara
asegurarquelaalturadecortedelacarcasadecorte
nodeje“calvas”enterrenosdesiguales.Sinembargo,
laalturadecorteutilizadahabitualmentesueleserla
mejor.Silahierbatienemásde15cm(6")dealto,es
preferiblecortarelcéspeddosvecesparaasegurar
unacalidaddecorteaceptable.

Figura34

1.Rodilloprotectordel
césped

2.Casquillo

Figura35

1.Rodilloprotectordel
césped

2.Espaciador5.Perno

3.Casquillo

3.Tuercaconarandela
prensada

4.Perno

4.Tuercaconarandela
prensada

Corteunterciodelahojadehierba

Esmejorcortarsolamenteuntercioaproximadamente
delahojadehierba.Noserecomiendacortarmás,a

g029956

menosquelahierbaseaescasaoalnaldelotoño,
cuandolahierbacrecemásdespacio.

Alternanciadeladirecciónde
corte

Alterneladireccióndecorteparamantenerlahierba
erguida.Deestaformatambiénseayudaadispersar
mejorlosrecortessobreelcéspedyseconseguirá
unamejordescomposiciónyfertilización.

Sieguealosintervaloscorrectos

Lahierbacreceavelocidadesdiferentesendiferentes
épocasdelaño.Paramantenerlamismaalturade
corte,corteelcéspedconmásfrecuenciadurante
laprimavera.Amedidaqueavanzaelverano,la
velocidaddecrecimientodelahierbadecrece,por
ellodebecortarseconmenorfrecuencia.Sinopuede

g029957

segarduranteunperíododetiempoprolongado,
siegueprimeroconunaalturadecortealtay,después
dedosdías,vuelvaasegarconunajustemásbajo.

Usodeunavelocidadmenorde
corte

Paramejorarlacalidaddecorte,utiliceunavelocidad
deavancemásbajaendeterminadascondiciones.

30

Evitecortardemasiadobajo

Alcortarcéspeddealturairregular,elevelaalturade
corteparaevitararrancarelcésped.

Cómopararlamáquina

recogedoryelcompartimentodelmotorpara
ayudaraprevenirincendios.Limpiecualquier
aceiteocombustiblederramado.

•Cierreelcombustibleyretirelallaveantesde

almacenarotransportarlamáquina.

Siesnecesariodetenerelavancedelamáquina
mientrassecortaelcésped,esposiblequecaigaun
montónderecortessobreelcésped.Paraevitaresto,
diríjaseconlascuchillasengranadasaunazonadel
céspedqueyahayasidosegada,odesengranela
carcasadecortealdesplazarsehaciaadelante.

Limpiezadelaparteinferiordela
carcasadecorte

Limpielosrecortesylasuciedaddelosbajosde
lacarcasadecortedespuésdecadauso.Sise
acumulanhierbaysuciedadenelinteriordela
carcasadecorte,lacalidaddelcortellegaráaser
insatisfactoria.

Mantenimientodela(s)cuchilla(s)

Mantengalascuchillasaladasdurantetodala
temporadadecorte,yaqueunacuchillaaladacorta
limpiamenteysinrasgarodeshilacharlashojasde
hierba.Siserasganosedeshilachan,losbordesde
lashojassesecarán,locualretardarásucrecimiento
yfavorecerálaaparicióndeenfermedades.
Compruebedespuésdecadausoquelascuchillas
estánbienaladasyquenoestándesgastadaso
dañadas.Eliminecualquiermellaconunalima,y
alelascuchillassiesnecesario.Siunacuchillaestá
desgastadaodeteriorada,sustitúyalainmediatamente
porunacuchillanuevagenuinaT oro.

Usodelaválvuladecierre
decombustible

Cierrelaválvuladecierredecombustibleduranteel
transporte,elmantenimientoyelalmacenamiento
(Figura36).

Asegúresedequelaválvuladecierredelcombustible
estáabiertaantesdearrancarelmotor.

g036849

Despuésdel
funcionamiento

Seguridaddespuésdeluso

Seguridadgeneral

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.Dejeque
seenfríelamáquinaantesdehacertrabajos
deajuste,mantenimiento,repostaje,limpiezao
almacenamiento.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el

g008948

Figura36

1.POSICIÓNDEABIERTO2.PosicióndeDESACTIVADO

31

Usodelasválvulasde
desvíodelasruedas
motrices

ADVERTENCIA

Lasmanospuedenenredarseenlos
componentesgiratoriosdelatransmisión,
debajodelacarcasadelmotor,loquepodría
darlugaralesionesgraves.

Pareelmotor,retirelallaveyespereaque
sedetengantodaslaspiezasmóvilesantes
deaccederalasválvulasdeliberacióndelas
ruedasmotrices.

g332790

Figura37

ADVERTENCIA

Elmotorylastransmisioneshidráulicas
puedenalcanzartemperaturasmuyaltas.
Elcontactoconunmotorcalienteouna
transmisiónhidráulicacalientepuedecausar
quemadurasgraves.

Dejequeseenfríentotalmenteelmotorylas
transmisioneshidráulicasantesdeacceder
alasválvulasdeliberacióndelasruedas
motrices.

Máquinascontransmisión
hidrostáticaZT4400

Lasválvulasdeliberacióndelasruedasmotrices
estánsituadasenlosladosderechoeizquierdo,
debajodelacarcasadelmotor.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

1.Palancadedesvío

Máquinascontransmisión
hidrostáticaZT5400

Lasválvulasdeliberacióndelasruedasmotrices
estánsituadasenlosladosderechoeizquierdo,
debajodelacarcasadelmotor.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Usandoundestornilladordepuntaplana,gire
ambaslevasalaposicióndeDESVÍO(Figura38).

4.Desengraneelfrenodeestacionamientoantes
deempujarlamáquina.

5.Paraconducirlamáquina,gireambaslevasala
posicióndeMARCHA(Figura38).

3.Paraempujarlamáquina,muevaambas
palancasdedesvíohaciaadelanteybloquéelas
enesaposición(Figura37).

4.Desengraneelfrenodeestacionamientoantes
deempujarlamáquina.

5.Paraconducirlamáquina,muevalaspalancas
dedesvíohaciaatrásybloquéelasenesa
posición(Figura37).

32

1.Girelalevaalaposición

deDESVÍO.

Figura38

2.Girelalevaalaposición
deMARCHA.

Seleccióndeunremolque

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun
camiónaumentalaposibilidaddeunvuelco
ypodríacausarlesionesgravesolamuerte
(Figura39).

•Utiliceúnicamenteunarampadeancho
completo;noutilicerampasindividuales
paracadaladodelamáquina.

•Nosupereunángulode15gradosentre
larampayelsuelo,oentrelarampayel
remolqueocamión.

•Asegúresedequelarampatieneuna

g332789

longituddealmenoscuatroveceslaaltura
delaplataformadelremolqueodelcamión
sobreelsuelo.Deestaformaseasegura
queelángulodelarampanosuperelos
15gradosenterrenollano.

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión
paratransportarlamáquina.Utiliceunarampade
anchocompleto.Asegúresedequeelremolqueo
elcamióntengatodoslosfrenosytodaslaslucesy
señalizacionesrequeridosporlaley.Porfavor,lea
cuidadosamentetodaslasinstruccionesdeseguridad.
Elconocerestainformaciónpuedeayudaraevitarle
lesionesaustedoaotraspersonas.Consulteenla
normativalocallosrequisitosaplicablesalremolque
yalsistemadeamarre.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales
degiro,luces,marcasreectantesoun
indicadordevehículolentoespeligrosoy
puedesercausadeaccidentesquepueden
provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo
carreterapública.

33

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun
camiónaumentalaposibilidaddeunvuelcoy
podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer
funcionarlamáquinaenunarampa.

•Subalamáquinaporlarampaenmarcha
atrásybajelamáquinaporlarampa
conduciendohaciaadelante.

•Eviteacelerarodesacelerarbruscamente
alconducirlamáquinaenunarampa,
porqueestopodríaprovocarunvuelcoo
unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículoque
loarrastrayconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel
remolque.

1.Rampadeancho
completoenposición
dealmacenamiento

2.Vistalateraldeunarampa
deanchocompletoenla
posicióndelacarga

3.Nomásde15grados6.Remolque

Figura39

4.Lalongituddelarampa
esalmenos4veces
mayorquelaalturade
laplataformadelcamión
odelremolquesobreel
suelo.

5.H=alturadelaplataforma
delremolqueodelcamión
sobreelsuelo.

3.Bajelarampa,asegurándosedequeel
ánguloentrelarampayelsuelonosuperalos
15grados(Figura39).

4.Subalamáquinaporlarampaenmarchaatrás

g027996

(Figura40).

1.Subaporlarampa

conduciendolamáquina
enmarchaatrás.

g028043

Figura40

2.Bajelamáquinaporla
rampaconduciendohacia
adelante.

5.Apagueelmotor,retirelallaveypongaelfreno
deestacionamiento.

6.Amarrelamáquinajuntoalasruedasgiratorias
delanterasyelbastidortraseroconcorreas,
cadenas,cablesocuerdas(Figura41).Consulte
lanormativalocalrespectoalosrequisitosde
amarre.

34

Figura41

1.Puntosdeamarre

Cómodescargarlamáquina

1.Bajelarampa,asegurándosedequeel
ánguloentrelarampayelsuelonosuperalos
15grados(Figura39).

2.Bajelamáquinaporlarampaconduciendo
haciaadelante(Figura40).

g332791

35

Mantenimiento

Seguridadenel
mantenimiento

•Sidejalallaveenelinterruptor,alguienpodría

arrancarelmotoraccidentalmenteycausar
lesionesgravesaustedoaotraspersonas.Retire
lallavedelinterruptordeencendidoantesde
realizarcualquieroperacióndemantenimiento.

•Antesdeabandonarelpuestodeloperador,haga

losiguiente:

–Aparquelamáquinaenunasupercienivelada.
–Desengranelastransmisiones.
–Pongaelfrenodeestacionamiento.
–Apagueelmotoryretirelallave.
–Dejequeloscomponentesdelamáquina

seenfríenantesderealizartareasde
mantenimiento.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimientoylassuperciescalientes.
Siesposible,nohagaajustesmientraselmotor
estáfuncionando.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Compruebefrecuentementeelfuncionamientodel

frenodeestacionamiento.Ajústeloyrealiceel
mantenimientocuandoseanecesario.

•Nomanipulenuncalosdispositivosdeseguridad.

Comprueberegularmentequefuncionan
correctamente.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el
recogedoryelcompartimentodelmotorpara
prevenirincendios.

•Limpiecualquierderramedeaceiteocombustible

yretirecualquierresiduoempapadoen
combustible.

•Noconfíeengatoshidráulicosomecánicospara

apoyarlamáquina;apoyelamáquinasobregatos
joscadavezqueelevelamáquina.

•Mantengatodaslaspiezasenbuenascondiciones

deusoytodaslasjacionesbienapretadas,
especialmentelasjacionesdelascuchillas.
Sustituyacualquierpegatinaqueestédesgastada
odeteriorada.

•Desconecteelcabledelbornenegativodela

bateríaantesderepararlamáquina.

•Paraasegurarunrendimientoóptimo,utilice

únicamentepiezasyaccesoriosgenuinosdeToro.
Laspiezasderepuestoyaccesoriosdeotros
fabricantespodríanserpeligrosos,ysuusopodría
invalidarlagarantíadelproducto.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

100horas

Cadavezqueseutilice

odiariamente

Despuésdecadauso

Cada50horas

Procedimientodemantenimiento

•Cambielosltrosyeluidodelsistemahidráulico.

•Comprobacióndelsistemadeinterruptoresdeseguridad.

•ParamotoresKawasaki,compruebeelniveldeaceitedelmotor.

•MotoresKohler–compruebeelniveldeaceitedelmotor.

•Limpielarejilladelmotor,elenfriadordeaceitedelmotorylazonaalrededordel
motor.

•Limpiealrededordelsistemadeescapedelmotor.

•Comprobacióndelcinturóndeseguridad.

•Compruebeelniveldeuidohidráulicodeldepósitodeexpansión.

•Inspeccióndelascuchillas.

•Limpieelsistemadesuspensión.

•Limpielacarcasadecorte.

•Compruebeelparachispas(siestáinstalado).

•Compruebelapresióndelosneumáticos.Máquinasconneumáticosinables
solamente.

•Compruebequelascorreasnoestándesgastadasniagrietadas.

36

Intervalodemanteni-

mientoyservicio

Cada100horas

Procedimientodemantenimiento

•Lubricacióndelospivotesdeelevacióndelacarcasadecorte.

•ParamotoresKawasaki,cambieelaceitedelmotor(másamenudoencondiciones
demuchopolvoosuciedad).

•ParamotoresKawasaki,reemplaceolimpieyajustelabujía.

•MotoresKohler–cambieelaceitedelmotor(másamenudoencondicionesde
muchopolvoosuciedad).

Cada150horas

Cada200horas

Cada250horas

Cada300horas

Cada400horas

Cada400horasocada

año,loqueocurraprimero

Cada500horas

•MotoresKohler–inspeccioneelltroprimario(másamenudoencondicionesde
muchopolvoosuciedad).

•ParamotoresKawasaki,cambieelltrodeaceitedelmotor(másamenudoen
condicionesdemuchopolvoosuciedad).

•MotoresKohler–cambieelltrodeaceitedelmotor(másamenudoencondiciones
demuchopolvoosuciedad).

•MotoresKohler–compruebela(s)bujía(s).

•ParamotoresKawasaki,cambieelltrodeaireprimario(másamenudoen
condicionesdemuchopolvoosuciedad).

•ParamotoresKawasaki,compruebeelltrodeairedeseguridad(másamenudoen
condicionesdemuchopolvoosuciedad).

•ParamotoresKawasaki,compruebeyajustelaholguradelasválvulas.Póngaseen
contactoconelServicioTécnicoAutorizado.

•MotoresKohler–cambieelltrodeaireprimario(másamenudoencondiciones
demuchopolvoosuciedad).

•MotoresKohler–compruebeelltrodeaireinterno(másamenudoencondiciones
demuchopolvoosuciedad).

•Engraselospivotesdelasruedasgiratorias(másamenudoencondicionesde
muchopolvoosuciedad).

•Despuésdelcambioinicial–cambielosltrosyeluidodelsistemahidráulicosi
utilizauidoT oro®HYPR-OIL™500(cámbielomásamenudoencondiciones
demuchopolvoosuciedad).

•ParamotoresKawasaki,reemplaceelltrodeairedeseguridad(másamenudoen
condicionesdemuchopolvoosuciedad).

•MotoresKohler–cambiela(s)bujía(s).

•Cambiodelltrodecombustible(másamenudoencondicionesdemuchopolvo
osuciedad).

Cada600horas

Cadames

Cadaaño

Cadaañooantesdel

almacenamiento

•MotoresKohler–cambieelltrodeaireinterno.

•Compruebelacargadelabatería.

•Engraseloscojinetesdelasruedasgiratorias(másamenudoencondicionesde
muchopolvoosuciedad).

•Engrasadodeloscubosdelasruedasgiratorias.

•Pintecualquiersuperciedesconchada.

•ConsultelosprocedimientosindicadosenelcapítulosobreAlmacenamiento.

Importante:Consultelosdemásprocedimientosdemantenimientodelmanualdelpropietariodel

motor.

CUIDADO

Sidejalallaveenelinterruptor,alguienpodríaarrancarelmotoraccidentalmenteycausar
lesionesgravesaustedoaotraspersonas.

Apagueelmotoryretirelallavedelinterruptorantesderealizarcualquieroperaciónde
mantenimiento.

37

Lubricación

Lubricacióndelospivotes
delasruedasgiratorias

Engrasadodelamáquina

Engraselamáquinamásamenudoencondiciones
demuchopolvoosuciedad.

Tipodegrasa:GrasadelitioNº2ograsade
molibdeno

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Limpieconuntrapolospuntosdeengrase.

Nota:Raspelapinturaquepudierahaber

sobrelospuntosdeengrase.

4.Conecteunapistoladeengrasaralpuntode
engrase.

5.Bombeegrasahastaqueempiecearezumar
grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

Intervalodemantenimiento:Cada400horas/Cada

año(loqueocurraprimero)(mása
menudoencondicionesdemucho
polvoosuciedad).

Cadaaño—Engraseloscojinetesdelasruedas
giratorias(másamenudoencondicionesde
muchopolvoosuciedad).

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retireeltapónguardapolvoyajustelospivotes
delasruedas;nocoloqueeltapónguardapolvo
hastaqueterminedeengrasar;consulte

Engrasadodelamáquina(página38).

4.Retireeltapónhexagonal.

5.Enrosqueunengrasadoreneloricio.

6.Bombeegrasaenelengrasadorhastaque
rezumeporelcojinetesuperior.

Lubricacióndelospivotes
deelevacióndelacarcasa
decorte

Intervalodemantenimiento:Cada100horas

Utiliceaceiteligeroolubricanteensprayparalubricar
lospivotesdeelevacióndelacarcasa.

Figura42

7.Retireelengrasadordeloricio.Vuelvaa
colocareltapónhexagonalylatapa.

Engrasadodeloscubosde
lasruedasgiratorias

Intervalodemantenimiento:Cadaaño

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Eleveelcortacéspedparafacilitarelacceso.

4.Retirelaruedagiratoriadelahorquilla.

5.Retirelosprotectoresdelosretenesdelcubo
delarueda.

g336930

38

Figura43

1.Protectordelretén2.Tuercaespaciadoracon
segmentosplanosparala
llaveinglesa

6.Retireunatuercaespaciadoradelejedela

ruedagiratoria.

Nota:Lastuercasespaciadorasllevanjador

deroscasparapegarlasaleje.

7.Retireeleje(conlaotratuercaespaciadoraaún

montadaenelmismo)delconjuntodelarueda.

8.Retirelosreteneshaciendopalanca,e

inspeccioneloscojinetesenbuscadeseñales
dedesgasteodaños;sustitúyalossies
necesario.

9.Lleneloscojinetescongrasadepropósito

general.

10.Introduzcauncojineteyunreténnuevoenla
rueda.

11.Sienelconjuntodelejefaltanambastuercas
espaciadoras,apliqueunjadorderoscasauna
tuercaespaciadorayenrósquelaenelejecon
lossegmentosplanoshaciafuera.

Nota:Asegúresedequeelejenosobresalede

ningunadelastuercas.

17.Instalelosprotectoresdelosretenessobreel
cubodelaruedaeintroduzcalaruedaenla
horquilla.

18.Instaleelpernodelaruedayaprietelatuerca
deltodo.

Importante:Paraevitarquesedañenelcojinete

g006115

yelretén,compruebeelajustedelcojinetea
menudo.Girelarueda.Laruedanodebegirar
libremente(másde1–2vueltas),nitenerholgura
lateral.Silaruedagiralibremente,ajusteel
aprietedelatuercaespaciadorahastaquequede
ligeramentefrenada.Apliqueotracapadejador
deroscas.

Nota:Noenrosquelatuercaespaciadora

completamenteenelextremodeleje.Dejeun
espaciode3mm(⅛")aproximadamenteentre
lasupercieexteriordelatuercaespaciadoray
elextremodeleje,dentrodelatuerca).

12.Introduzcaelejeconlatuercamontadaenla
rueda,enelladoquecontieneelreténnuevo
yelcojinete.

13.Conlacaraabiertadelaruedahaciaarriba,
lleneelinteriordelaruedaalrededordelejecon
grasadepropósitogeneral.

14.Introduzcaelsegundocojineteyunreténnuevo
enlarueda.

15.Apliquejadorderoscasalasegundatuerca
espaciadorayenrósquelaenelejeconlos
segmentosplanoshaciafuera.

16.Aprietelatuercaa8–9N·m(75–80pulgadas­libra),aójela,luegoapriételaa2–3N·m
(20–25pulgadas-libra).

39

Mantenimientodelmotor

otrassuperciescalientes.Dejequeseenfríenlos
componentesdelmotorantesderealizarcualquier
tareademantenimiento.

Seguridaddelmotor

•Mantengalasmanos,lospies,lacara,otraspartes

delcuerpoylaropaalejadosdelsilenciadoryde

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

Identicacióndelmotor

Useelsiguientegrácoparaidenticarelmotorqueustedtieneypasaralasecciónqueseindicaa
continuaciónpararealizartareasdemantenimiento(Figura44).

Figura44

1.MotorKawasaki2.MotorKohler

•ParaelmantenimientodemotoresKawasaki,consulteMantenimientodeunmotorKawasaki

•ParaelmantenimientodemotoresKohler,consulteMantenimientodeunmotorKohler

®

®

(página46).

g230252

(página41).

40

Mantenimientodeunmotor
Kawasaki

Estasecciónseutilizaúnicamenteparamáquinas
conmotoresKawasaki.Sisumotorseveigualal
motorquesemuestraenFigura45,entoncesusted
tieneunmotorKawasaki.

Importante:Consultelosprocedimientos

adicionalesdemantenimientodelmanualdel
propietariodelmotor.

®

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Abraloscierresdellimpiadordeaireytirede
latapadelaentradadeaireparasepararladel
cuerpodellimpiadordeaire(Figura46).

g001883

Figura46

Figura45

Mantenimientodellimpiadorde
aire

Intervalodemantenimiento:Cada250horas—Para

motoresKawasaki,cambieelltro
deaireprimario(másamenudo
encondicionesdemuchopolvoo
suciedad).

Cada250horas—ParamotoresKawasaki,
compruebeelltrodeairedeseguridad(más
amenudoencondicionesdemuchopolvoo
suciedad).

Cada500horas—ParamotoresKawasaki,
reemplaceelltrodeairedeseguridad(más
amenudoencondicionesdemuchopolvoo
suciedad).

1.Carcasadellimpiadorde

aire

2.Filtroprimario5.Filtrodeseguridad

g036714

3.Cierre

4.Limpieelinteriordelatapadellimpiadordeaire
conairecomprimido.

5.Extraigaconcuidadoelltroprimariodela
carcasadellimpiadordeaire(Figura46).

4.T apadellimpiadordeaire

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

6.Retireelltrodeseguridadúnicamentepara
cambiarla.

Inspeccióndelosltros

1.Inspeccioneelltrodeseguridad.Siestásucio,
cambietantoelltroprimariocomoelltrode
seguridad.

Importante:Nointentelimpiarelltro

deseguridad.Sielltrodeseguridad
estásucio,entonceselltroprimarioestá
dañado.

Nota:Reviseellimpiadordeaireconmayor

frecuenciaencondicionesdetrabajodemuchopolvo
oarena.

Cómoretirarlosltros

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Inspeccioneelltroprimariomirandodentrodel
mismomientrasdirigeunaluzpotentealexterior
delltro.Sielltroprimarioestásucio,doblado
odañado,cámbielo.

Nota:Losagujerosdelltroapareceránen

formadepuntosluminosos.Nolimpieelltro
primario.

41

Instalacióndelosltros

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados
ambosltrosdeaireylatapa.

1.Siestáinstalandoltrosnuevos,compruebe
cadaltroparaasegurarsedequenohasufrido
dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

2.Sivaacambiarelltrointerno,deslícelo
cuidadosamenteenelcuerpodelltro(Figura

46).

3.Deslicecuidadosamenteelltroprimariopor
encimadelltrodeseguridad(Figura46).

Nota:Asegúresedequeelltroprimario

estábienasentadoempujandosobreelborde
exteriormientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

4.Instalelatapadellimpiadordeaireyjelos
cierres(Figura46).

g037096

Figura47

Nota:Sibienserecomiendaaceitedemotor

10W-40enlamayoríadeloscasos,esposibleque
necesitecambiarlaviscosidaddelaceitesegúnlas
condicionesclimáticas.Elusodeaceitedemotor
20W-50entemperaturasambientesuperiorespuede
reducirelconsumodeaceite.

Mantenimientodelaceitedel
motor

Intervalodemantenimiento:Cadavezquese

utiliceodiariamente—Paramotores
Kawasaki,compruebeelnivelde
aceitedelmotor.

Cada100horas—ParamotoresKawasaki,
cambieelaceitedelmotor(másamenudoen
condicionesdemuchopolvoosuciedad).

Cada200horas—ParamotoresKawasaki,
cambieelltrodeaceitedelmotor(mása
menudoencondicionesdemuchopolvoo
suciedad).

Especicacionesdeaceitedelmotor

Tipodeaceite:Aceitedetergente(ServicioAPISF,

SG,SH,SJoSL)

Capacidaddelcárter:

•MotoresKawasakiFX751yFX801–2.3litros

(78onzasuidas)sisecambiaelltro;2.1litros
(71onzasuidas)sincambiodeltro

Comprobacióndelniveldeaceitedelmotor

Nota:Compruebeelaceiteconelmotorfrío.

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel
motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse
alcárter.

3.Paraquenoentresuciedad,recortesdehierba,
etc.,enelmotor,limpielazonaalrededordel
tapóndellenado/varilladeaceiteantesde
retirarlo(Figura48).

•MotoresKawasakiFX921yFX1000–1.9litros

(64onzasuidas)sisecambiaelltro;1.7litros
(57onzasuidas)sincambiodeltro

Viscosidad:Consultelatablasiguiente.

42

3.Desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

4.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

g008804

5.Dreneelaceitedelmotor(Figura49).

g008804

Figura48

Cómocambiarelaceitedelmotor

Nota:Elimineelaceiteusadoenuncentrode

reciclaje.

1.Arranqueelmotorydéjelofuncionardurante5
minutos.

Nota:Deestaforma,elaceitesecalentaráy

serámásfácildrenarlo.

2.Aparquelamáquinademaneraqueelladode
drenajeestéligeramentemásbajoqueellado
opuestoparaasegurarqueelaceitesedrene
completamente.

g311705

g027734

Figura49

43

6.Viertalentamenteun80%aproximadamentedel
aceiteespecicadoporeltubodellenado,luego
añadalentamenteelrestodelaceitehastaque
lleguealamarcadeLleno(Figura50).

g008804

Figura50

7.Arranqueelmotoryconduzcahastaunazona
llana.

8.Compruebeelniveldeaceiteotravez.

Sustitucióndelltrodeaceitedelmotor

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página43).

2.Sustituyaelltrodeaceitedelmotor(Figura51).

g194610

g027477

Figura51

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltrode
aceite¾devueltamás.

3.Lleneelcárterconeltipocorrectodeaceite
nuevo;consulteEspecicacionesdeaceitedel

motor(página42).

44

Mantenimientodela(s)bujía(s)

Comprobacióndela(s)bujía(s)

Intervalodemantenimiento:Cada100horas

Asegúresedequeladistanciaentreloselectrodos
centralylateralescorrectaantesdeinstalarlabujía.
Utiliceunallaveparabujíasparadesmontareinstalar
labujíayunagalgadeespesores/herramientade
separacióndeelectrodosparacomprobaryajustarla
distanciaentrelosmismos.Instaleunabujíanueva
siesnecesario.

Tipodebujía:

•MotoresKawasakiFX751yFX801–NGK

®

BPR4ESoequivalente

•MotoresKawasakiFX921yFX1000–NGK

BPR5ESoequivalente

Distanciaentreelectrodos:0.75mm(0.030")

Cómoretirarla(s)bujía(s)

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento
negro,electrodosdesgastados,unapelícula
aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel
aislante,elmotorestáfuncionandocorrectamente.Si
elaislanteaparecedecolornegro,signicaqueel
limpiadordeaireestásucio.

Ajusteladistanciaa0.75mm(0.03").

®

g206628

Figura53

Instalacióndela(s)bujía(s)

3.Limpielazonaalrededordelabasedelabujía
paraquenocaigasuciedadenelmotor.

4.Localiceyretirela(s)bujía(s),comosemuestra
enlaFigura52.

Figura52

g009922

g027661

Figura54

g027478

45

Mantenimientodeunmotor
Kohler

Estasecciónseutilizaúnicamenteparamáquinas
conmotoresKohler.Sisumotorseveigualalmotor
quesemuestraenFigura55,entoncesustedtiene
unmotorKohler.

Importante:Consultelosprocedimientos

adicionalesdemantenimientodelmanualdel
propietariodelmotor.

®

3.Abraloscierresdellimpiadordeaireytirede
latapadelaentradadeaireparasepararladel
cuerpodellimpiadordeaire(Figura56).

4.Limpielarejillaylatapadelltrodeaire.

5.Instalelatapadelaentradadeaireysujétela
conlosenganches(Figura56).

g012996

Figura56

Figura55

Mantenimientodellimpiadorde
aire

Intervalodemantenimiento:Cada150

horas—MotoresKohler–
inspeccioneelltroprimario
(másamenudoencondicionesde
muchopolvoosuciedad).

Cada300horas/Cadaaño(loqueocurra
primero)—MotoresKohler–cambieelltrode
aireprimario(másamenudoencondicionesde
muchopolvoosuciedad).

Cada300horas—MotoresKohler–compruebe
elltrodeaireinterno(másamenudoen
condicionesdemuchopolvoosuciedad).

Cada600horas—MotoresKohler–cambieel
ltrodeaireinterno.

1.T apadelaentradadeaire

g230254

2.Rejilladelaentradade

aire

6.Abraloscierresdellimpiadordeaireytirede
latapadelaentradadeaireparasepararladel
cuerpodellimpiadordeaire(Figura57).

7.Limpieelinteriordelatapadellimpiadordeaire
conairecomprimido.

8.Extraigaconcuidadoelltroprimariodela
carcasadellimpiadordeaire(Figura57).

3.Carcasadellimpiadorde
aire

4.Cierre

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

9.Retireelltrointernoúnicamentesipiensa
cambiarlo.

Importante:Nointentenuncalimpiar

elltrointerno.Sielltrodeseguridad
estásucio,entonceselltroprimarioestá
dañado.Cambieambosltros.

Cómoretirarlosltros

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

46

2.Sivaacambiarelltrodeseguridad,deslícelo
cuidadosamenteenelcuerpodelltro(Figura

57).

3.Deslicecuidadosamenteelltroprimariopor
encimadelltrodeseguridad(Figura57).

Nota:Asegúresedequeelltroprimario

estábienasentadoempujandosobreelborde
exteriormientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

4.Instalelatapadellimpiadordeaireyjelos
cierres(Figura57).

Mantenimientodelaceitedel

Figura57

1.Filtrointerno

2.Filtroprimario

3.T apadellimpiadordeaire

4.Cierre

5.Carcasadellimpiadorde
aire

10.Inspeccioneelltroprimariomirandodentro
delmismomientrasdirigeunaluzpotenteal
exteriordelltro.

Nota:Cualquieragujerodelltroaparecerá

enformadepuntoluminoso.Sielltroestá
dañado,deséchelo.

Inspeccióndelosltros

1.Inspeccioneelltrointerno.Siestásucio,
cambietantoelltrointeriorcomoelltro
primario.

Importante:Nointentelimpiarelltro

interior.Sielltrointeriorestásucio,
entonceselltroprimarioestádañado.

2.Inspeccioneelltroprimariomirandodentrodel
mismomientrasdirigeunaluzpotentealexterior
delltro.Sielltroprimarioestásucio,doblado
odañado,cámbielo.

g012997

motor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente—MotoresKohler–
compruebeelniveldeaceitedel
motor.

Cada100horas—MotoresKohler–cambieel
aceitedelmotor(másamenudoencondiciones
demuchopolvoosuciedad).

Cada200horas—MotoresKohler–cambieel
ltrodeaceitedelmotor(másamenudoen
condicionesdemuchopolvoosuciedad).

Especicacionesdeaceitedelmotor

Tipodeaceite:Aceitedetergente(ServicioAPI
SJosuperior)

Capacidaddeaceite:concambiodeltro,1.9litros

(64onzasuidas);sincambiodeltro,1.6litros
(54onzasuidas)

Viscosidad:Consultelatablasiguiente.

Nota:Losagujerosdelltroapareceránen

formadepuntosluminosos.Nolimpieelltro
primario.

Instalacióndelosltros

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados
ambosltrosdeaireylatapa.

1.Siestáinstalandoltrosnuevos,compruebe
cadaltroparaasegurarsedequenohasufrido
dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

g017552

Figura58

Comprobacióndelniveldeaceitedelmotor
Nota:Compruebeelaceiteconelmotorfrío.

47

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel
motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse
alcárter.

3.Paraquenoentresuciedad,recortesdehierba,
etc.,enelmotor,limpielazonaalrededordel
tapóndellenado/varilladeaceiteantesde
retirarlo(Figura59).

g008804

Figura59

Cómocambiarelaceitedelmotor

Nota:Elimineelaceiteusadoenuncentrode

reciclaje.

1.Arranqueelmotorydéjelofuncionardurante5
minutos.

Nota:Deestaforma,elaceitesecalentaráy

serámásfácildrenarlo.

48

g311705

2.Aparquelamáquinademaneraqueelladode
drenajeestéligeramentemásbajoqueellado
opuestoparaasegurarqueelaceitesedrene
completamente.

3.Desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

4.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

5.Dreneelaceitedelmotor(Figura60).

6.Viertalentamenteun80%aproximadamentedel
aceiteespecicadoporeltubodellenado,luego
añadalentamenteelrestodelaceitehastaque
lleguealamarcadeLleno(Figura61).

g008804

Figura60

g194610

Figura61

7.Arranqueelmotoryconduzcahastaunazona
llana.

8.Compruebeelniveldeaceiteotravez.

Sustitucióndelltrodeaceitedelmotor

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página48).

2.Sustituyaelltrodeaceitedelmotor(Figura62).

g027734

49

Retiradadelabujía

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes

g008804

deabandonarelpuestodeloperador.

3.Limpielazonaalrededordelabasedela(s)
bujía(s)paraquenocaigasuciedadenelmotor.

4.Localiceyretirela(s)bujía(s),comosemuestra
enlaFigura63.

g009922

Figura62

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltrode
aceite¾devueltamás.

3.Lleneelcárterconeltipocorrectodeaceite
nuevo;consulteEspecicacionesdeaceitedel

motor(página47).

Mantenimientodela(s)bujía(s)

Intervalodemantenimiento:Cada200

horas—MotoresKohler–
compruebela(s)bujía(s).

Cada500horas—MotoresKohler–cambie
la(s)bujía(s).

g027478

Figura63

g027477

Comprobacióndela(s)bujía(s)

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento
negro,electrodosdesgastados,unapelícula
aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel
aislante,elmotorestáfuncionandocorrectamente.Si
elaislanteaparecedecolornegro,signicaqueel
limpiadordeaireestásucio.

Ajusteladistanciaa0.76mm(0.030").

Tipo:ChampionXC12YC

Distanciaentreelectrodos:0.76mm(0.030")

g206628

Figura64

50

Instalacióndelabujía

Figura65

Limpiezadelarejilladel
motor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente—Limpielarejilladel
motor,elenfriadordeaceitedel
motorylazonaalrededordelmotor.

ADVERTENCIA

Loscomponentescalientesdelsistemade
escapepuedenincendiarlosvaporesdel
combustible,inclusodespuésdequese
apagueelmotor.Laspartículascalientes
expulsadasdurantelaoperacióndelmotor
puedenincendiarmaterialesinamables,
dandolugaralesionespersonalesodaños
materiales.

Norepostecombustiblenipongaenmarcha
elmotorsielparachispasnoestáinstalado.

1.Aparquelamáquinaenunasupercienivelada,
desengranelaTDFypongaelfrenode
estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese

g028109

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Espereaqueseenfríeelsilenciador.

4.Siobservaroturasenlarejillaoenlas
soldaduras,sustituyaelparachispas.

5.Silarejillaestáatascada,retireelparachispas
ysacudalarejillaparaeliminarpartículas
sueltas,luegolímpielaconuncepillodealambre
(sumérjalaendisolventesiesnecesario).

6.Instaleelparachispasenlasalidadeltubode
escape.

Cadavezqueseutiliceodiariamente—Limpie
alrededordelsistemadeescapedelmotor.

Antesdecadauso,retirecualquieracumulación
dehierba,suciedadyotrosresiduosdelarejilla
delmotor,delescape,delenfriadordeaceite
delmotorydelazonaalrededordelmotor.Esto
ayudaaasegurarunarefrigeraciónadecuadayuna
velocidaddemotorcorrecta,yreducelaposibilidad
desobrecalentamientoydañosmecánicosalmotor.

Inspeccióndelparachispas

Paramáquinasconun
parachispas

Intervalodemantenimiento:Cada50horas

51

Mantenimientodel
sistemadecombustible

PELIGRO

Enciertascondiciones,elcombustiblees
extremadamenteinamableyaltamente
explosivo.Unincendioounaexplosión
provocadosporelcombustiblepuede
causarlequemadurasaustedyaotras
personasasícomodañosmateriales.

ConsulteSeguridadenelmanejodel

combustible(página15)paraobteneruna

listacompletadeprecaucionesrelacionadas
conelsistemadecombustible.

Cambiodelltrode
combustible

Intervalodemantenimiento:Cada500horas/Cada

año(loqueocurraprimero)(mása
menudoencondicionesdemucho
polvoosuciedad).

Importante:Instalelostubosdecombustible

ysujételosconbridasdeplásticodelamisma
maneraqueestabanalsalirdelafábrica,para
mantenerlostubosdecombustiblealejadosde
componentesquepodríandañarlostubos.

Noinstalenuncaunltrosuciodespuésderetirarlo
deltubodecombustible.

Elltrodecombustibleestásituadocercadelmotor
enlapartedelanteraizquierdadelmotor.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Dejequelamáquinaseenfríe.

4.Cambieelltrodecombustible(Figura66).

Nota:Asegúresedequelaechadedirección

deujodelltronuevoapuntahaciaelmotor.

g029685

Figura66

Mantenimientodeldepósito
decombustible

Nointentevaciareldepósitodecombustible.
Asegúresedequeelvaciadodeldepósitode
combustibleyelmantenimientodecualquier
componentedelsistemadecombustiblesearealizado
porunServicioTécnicoAutorizado.

52

Mantenimientodel
sistemaeléctrico

Seguridaddelsistema
eléctrico

•Desconecteelcabledelbornenegativodela

bateríaantesderepararlamáquina.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe
elcargadorantesdeconectarodesconectar
labatería.Lleveropaprotectorayutilice
herramientasaisladas.

Mantenimientodelabatería

Intervalodemantenimiento:Cadames

Retiradadelabatería

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retirelabatería,segúnsemuestraenFigura

67.

g036853

ADVERTENCIA

Losterminalesdelabateríaounaherramienta
metálicapodríanhacercortocircuitosientran
encontactoconloscomponentesmetálicos
delamáquina,causandochispas.Las
chispaspodríanhacerexplotarlosgasesde
labatería,causandolesionespersonales.

•Alretirarocolocarlabatería,nodejeque
losbornestoquenningunapartemetálica
delamáquina.

•Nodejequelasherramientasmetálicas
hagancortocircuitoentrelosbornesde
labateríaylaspartesmetálicasdela
máquina.

ADVERTENCIA

Unadesconexiónincorrectadeloscables
delabateríapodríadañarlamáquinaylos
cables,causandochispas.Laschispas
podríanhacerexplotarlosgasesdelabatería,
causandolesionespersonales.

•Desconectesiempreelcablenegativo
(negro)delabateríaantesdedesconectar
elcablepositivo(rojo).

•Conectesiempreelcablepositivo(rojo)
delabateríaantesdeconectarelcable
negativo(negro).

g036855

Figura67

Cómocargarlabatería

ADVERTENCIA

Elprocesodecargadelabateríaproduce
gasesquepuedenexplotar.

Nuncafumecercadelabatería,ymantenga
alejadosdelabateríachispasyllamas.

Importante:Mantengasiemprelabatería

completamentecargada(densidadespecícade

1.265).Estoesespecialmenteimportantepara
evitardañosalabateríacuandolatemperatura
estápordebajodelos0°C(32°F).

1.Retirelabateríadelchasis;consulteRetirada

delabatería(página53).

2.Carguelabateríadurante10a15minutosa
entre25Ay30A,odurante30minutosa10A.

Nota:Nosobrecarguelabatería.

53

3.Cuandolabateríaestécompletamente
cargada,desconecteelcargadordelatomade
electricidad,luegodesconecteloscablesdel
cargadordelosbornesdelabatería(Figura68).

4.Instalelabateríaenlamáquinayconectelos
cablesdelabatería;consulteInstalacióndela

batería(página54).

Nota:Nohagafuncionarlamáquinaconla

bateríadesconectada;puedecausardañosal
sistemaeléctrico.

g334253

Figura69

Figura68

1.Bornepositivo(+)dela

batería

2.Bornenegativo(-)dela

batería

3.Cablerojo(+)delcargador

4.Cablenegro(-)del
cargador

Instalacióndelabatería

1.Coloquelabateríaenlabandeja,conlosbornes
frentealdepósitodeaceitehidráulico(Figura

67).

2.Conecteprimeroelcablepositivo(rojo)alborne
positivo(+)delabatería.

3.Conecteelcablenegativo(negro)yelcablede
tierraalbornenegativo(–)delabatería.

Nota:EnmáquinasMyRide,asegúresede

queelcabledetierranorozacontraelbrazo
arrastradonicontraelsoporteinferiordel
amortiguador(Figura70).

1.Asegúresedequeelcable
detierranorozacontra
elsoporteinferiordel
amortiguador.

2.Asegúresedequeelcable
detierranorozacontrael
brazoarrastrado.

3.Cabledetierra

4.Fijeloscablescon2pernos,2arandelas,y

g000960

2contratuercas(Figura67).

5.Desliceelprotectordebornerojosobreelborne

positivo(+)delabatería.

6.Fijelabateríaconlacorreadegoma(Figura67).

Mantenimientodelos
fusibles

Elsistemaeléctricoestáprotegidoconfusibles.No
requieremantenimiento;noobstante,sisefundeun
fusible,compruebequenohayaveríanicortocircuito
enelcomponente/circuito.

Losfusiblesestánsituadosenlaconsoladela
derecha,juntoalasiento(Figura70).

1.Paracambiarunfusible,tiredelmismopara

retirarlo.

2.Instaleunfusiblenuevo(Figura70).

54

Figura70

Mantenimientodel
sistemadetransmisión

Comprobacióndelcinturón
deseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Inspeccioneelcinturóndeseguridadenbusca
deseñalesdedesgasteocortes,ycompruebeel

g036858

funcionamientodelretractorydelahebilla.Sustituya
elcinturóndeseguridadsiestádañado.

1.Cubrefusibles

2.Portafusibles

3.Válvuladecierrede
combustible

Ajustedeladirección

1.Desengraneelmandodecontroldelascuchillas
(TDF).

2.Conduzcahaciaunlugarllanayabierta,y
muevalaspalancasdecontroldemovimientoa
laposicióndeBLOQUEO/PUNTOMUERTO.

3.Pongalapalancadelaceleradorenunpunto
intermedioentrelasposicionesdeLENTOy
RÁPIDO.

4.Muevaambaspalancasdecontrolde
movimientohaciaadelantehastaquetoquenlos
topesenlaranuraenT.

5.Compruebehaciaquéladosedesvíala
máquina.

6.Silamáquinasedesvíahacialaderecha,
inserteunallavehexagonalde3/16"atravésdel
oriciodeaccesodelpanelizquierdodelantero
ygireeltornilloensentidohorariooantihorario
paraajustarelrecorridodelapalanca(Figura

71).

7.Silamáquinasedesvíahacialaizquierda,
inserteunallavehexagonalde3/16"atravésdel
oriciodeaccesodelpanelderechodelantero
ygireeltornilloensentidohorariooantihorario
paraajustarelrecorridodelapalanca(Figura

71).

8.Conduzcalamáquinaycompruebeladirección
totalhaciaadelante.

9.Repitaelajustehastaalcanzarladirección
deseada.

55

Figura71

Palancadecontroldeladerechailustrada

g001055

Figura72

Comprobacióndelas
tuercasdelasruedas

Compruebelatorsióndelastuercasdelasruedasy
apriételasa122–136N·m(90–100pies-libra).

g334735

1.T ornillodedirección

2.Oriciodeaccesodel
paneldelantero

Comprobacióndela
presióndelosneumáticos

Máquinasconneumáticos
inablessolamente

Intervalodemantenimiento:Cada50horas/Cada

mes(loqueocurraprimero)
Máquinasconneumáticosinables
solamente.

Mantengalapresióndelosneumáticostraseros
a0.9bar(13psi).Unapresióndesigualenlos
neumáticospuedehacerqueelcorteseadesigual.
Laslecturasdepresiónsonmásexactascuandolos
neumáticosestánfríos.

56

Mantenimientodelos

Mantenimientodelas

frenos

Ajustedelfrenode
estacionamiento

Siesnecesarioajustarelfrenodeestacionamiento,
póngaseencontactoconunServicioTécnico
Autorizado.

correas

Inspeccióndelascorreas

Intervalodemantenimiento:Cada50horas

Cambielacorreasiestádesgastada.Lasseñalesde
unacorreadesgastadaincluyenchirridoscuandola
correaestáenmovimiento,patinajedelascuchillas
durantelasiega,bordesdeshilachados,omarcasde
quemadurasogrietas.

Cómocambiarlacorreadel
cortacésped

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Bajeelcortacéspedalaposicióndealturade
cortede76mm(3").

4.Retirelascubiertasdelacorrea(Figura73).

Figura73

5.Utiliceunallavedecarracade⅜"eneltaladro
cuadradodelbrazotensorparaaliviarlatensión
delmuelletensor(Figura74).

6.Retirelacorreadelaspoleasdelacarcasade
corteydelapoleadelembrague.

7.Instalelaguíadelacorreaenelbrazotensor
tensadoconmuelle(Figura74).

8.Retirelacorrea.

9.Paselacorreanuevaalrededordelaspoleas
delcortacéspedydelapoleadelembrague,
debajodelmotor(Figura74).

g027729

57

Figura74

1.Muelle

2.Poleadelembrague5.Llavedecarraca

3.Correadelcortacésped

4.Conjuntotensortensado

6.T aladrocuadradodel

conmuelle

brazotensorparalallave
decarraca

g027730

Figura75

Sustitucióndelacorreade
transmisióndelabomba

g334846

hidráulica

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

10.Instalelaguíadelacorreaenelbrazotensor
(Figura74).

11.Utilizandolallavedecarracade⅜"eneltaladro
cuadrado,instaleelmuelletensor(Figura74).

Nota:Asegúresedequelosextremosdel

muelleestánasentadosenlasranurasde
anclaje.

12.Instalelascubiertasdelacorrea(Figura75).

3.Retirelacorreadelcortacésped;consulteCómo

cambiarlacorreadelcortacésped(página57).

4.Levantelamáquinayapóyelasobregatosjos.

5.Utiliceunallavedecarracade½"osimilaren
unodelostaladroscuadradosdelbrazotensor
paraaliviarlatensióndelmuelletensor(Figura

76).

6.Retirelacorreaexistentedelapoleatensora,
delas2poleasdetransmisióndelabomba
hidráulicaydelapoleadelmotor(Figura76).

7.Instalelacorreanuevaalrededordelapolea
tensora,lapoleadelmotorydelas2poleasde
labombahidráulica(Figura76).

8.Conlaayudadelallavedecarracade½"o
similarenunodelostaladroscuadrados,instale
elmuelletensor.

Nota:Asegúresedequelosextremosdel

muelleestánasentadosenlasranurasde
anclaje.

9.Instalelacorreadelcortacésped;consulteCómo

cambiarlacorreadelcortacésped(página57).

58

Figura76

1.Poleatensora6.Poleadelabomba

2.T aladrocuadradodel
brazotensorparalallave
decarraca

3.Poleadelmotor

4.Brazotensor9.Poleadelabomba

5.Correadetransmisiónde
labombahidráulica

hidráulicaderecha

7.Correadelcortacésped

8.Clavijadelmuelletensor

hidráulicaizquierda

Mantenimientodel
sistemadecontrol

Ajustedelaposicióndelas
palancasdecontrol

Silosextremosdelaspalancaschocanentresí,
consulteAjustedelosacoplamientosdecontrolde

movimiento(página60).

Ajustedelaaltura

Laspalancasdecontroldemovimientopuedenser
ajustadashaciaarribaohaciaabajoparaquesu
manejoseamáscómodo.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas

g334847

(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retirelasjacionesquesujetanlapalancade
controlalbrazodelapalanca.

Figura77

1.Pernos3.Palancadecontrol

2.T aladroranurado4.Brazodelapalanca

4.Muevalapalancaaljuegodetaladrossiguiente.
Sujetelapalancaconlasjaciones.

5.Repitaelajusteconlaotrapalancadecontrol.

59

g035858

Ajustedelainclinación

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Aojeelpernosuperiorquejalapalancade
controlalbrazodelapalanca.

4.Aojeelpernoinferiorlosucienteparapoder
desplazarhaciaadelanteohaciaatrásla
palancadecontrol.Aprieteambospernospara
jarelcontrolenlaposiciónnueva.

5.Repitaelajusteconlaotrapalancadecontrol.

Ajustedelos
acoplamientosdecontrol
demovimiento

Losacoplamientosdecontroldelasbombasestán
situadosencadaladodelamáquina,debajodel
asiento.Girelatuercadelextremoconunallavede
½"parahacerajustesnosandequelamáquina
nosedesplaceenpuntomuerto.Cualquierajuste
deberealizarseúnicamenteparalaposicióndepunto
muerto.

ADVERTENCIA

Elmotordebeestarenmarchaylasruedas
motricesdebenestargirandoparapoder
realizarlosajustes.Elcontactoconpiezas
enmovimientoosuperciescalientespuede
causarlesionespersonales.

Mantengaalejadosdeloscomponentes
rotativosydelasuperciescalienteslos
dedos,lasmanosylaropa.

Figura78

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Presioneelpedaldeelevacióndelacarcasa,
retireelpasadordealturadecorteybajela
carcasadecortealsuelo.

g009195

4.Levantelapartetraseradelamáquinay
apóyelasobregatosjosaunaalturasuciente
parapermitirquelasruedasmotricesgiren
libremente.

5.Retirelaconexióneléctricadelinterruptorde
seguridaddelasiento,situadodebajodelcojín
delasiento.

Nota:Elinterruptorformapartedelconjunto

delasiento.

6.Provisionalmente,instaleunpuenteentrelos
terminalesdelconectordelarnésdecableado
principal.

7.Arranqueelmotor,hágalofuncionara
suvelocidadmáximayquiteelfrenode
estacionamiento.

Nota:Antesdearrancarelmotor,asegúrese

dequeelfrenodeestacionamientoestápuesto
yquelaspalancasdecontroldemovimiento
estánhaciafuera.Noesnecesarioqueesté
sentadoenelasiento.

60

8.Hagafuncionarlamáquinadurantealmenos
5minutosconlaspalancasdecontrolde
movimientoavelocidadmáximahaciaadelante
paraqueeluidohidráulicoalcancesu
temperaturanormaldeoperación.

Nota:Laspalancasdecontroldemovimiento

debenestarenpuntomuertomientrasse
realizanajustes.

9.Pongalaspalancasdecontroldemovimiento
enlaposicióndepuntoMUERTO.

10.Compruebeyasegúresedequelaslengüetas
delaplacadecontroltoquenlasplacaspara
regresarapuntomuertoenlasunidades
hidráulicas.

11.Ajustelalongituddelasvarillasdecontrolde
lasbombasgirandolatuercaenelsentido
apropiado,hastaquelasruedassemuevan
ligeramenteenmarchaatrás(Figura79yFigura

80).

g036753

Figura80

Figura79

1.Oriciodeaccesoparalallavedevasode½"

1.Tuerca4.Placapararegresara

2.Chapaja

3.Chapadecontrol

puntomuerto

5.Lengüetasquetocanla
placapararegresara
puntomuerto

12.Muevalaspalancasdecontroldemovimiento
alaposicióndeREVERSE(MARCHAA TRÁS)y,
aplicandounaligerapresiónalapalanca,deje
quelosmuellesdemarchaatrásdevuelvanlas
palancasapuntomuerto.

g334848

Nota:Lasruedasdebendejardegiraro

moversemuylentamenteenmarchaatrás.

Nota:Puedequitarlacubiertadecontrolde

movimientoparateneracceso.

13.Parelamáquina.

14.Retireelpuentedelarnésdecablesyenchufe
elconectorenelinterruptordelasiento.

15.Retirelossoportes.

16.Elevelacarcasadecorteeinstaleelpasador
dealturadecorte.

17.Compruebequelamáquinanosedesplazaen
puntomuertoconelfrenodeestacionamiento
quitado.

61

Mantenimientodel
sistemahidráulico

Seguridaddelsistema
hidráulico

•Busqueatenciónmédicainmediatamentesiel

uidohidráulicopenetraenlapiel.Cualquieruido
inyectadodebeserextraídoquirúrgicamentepor
unmédicoenelespaciodepocashoras.

•Asegúresedequetodaslasmanguerasylíneasde

uidohidráulicoestánenbuenascondicionesde
uso,yquetodoslosacoplamientosyconexiones
hidráulicosestánapretados,antesdeaplicar
presiónalsistemahidráulico.

•Mantengaelcuerpoylasmanosalejadosde

fugaspequeñasoboquillasqueexpulsanuido
hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas

hidráulicas.

•Aliviedemaneraseguratodapresiónenel

sistemahidráulicoantesderealizartrabajoalguno
enelsistemahidráulico.

g334849

Figura81

1.Depósitodeexpansión2.Motor

Cambiodelaceite
hidráulicoylosltros

Especicacióndeluido
hidráulico

Tipodeuidohidráulico:FluidohidráulicoT oro

HYPR-OIL

Importante:Utiliceeluidoespecicado.Otros

uidospodríancausardañosenelsistema
hidráulico.

Capacidaddelsistemahidráulicocontransmisión
hidrostáticaZT4400(conlosltrosretirados):

7.57litros(8cuartosUS)

Capacidaddelsistemahidráulicocontransmisión
hidrostáticaZT5400(conlosltrosretirados):

9.46litros(10cuartosUS)

™

500

Comprobacióndelnivelde
uidohidráulico

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Dejequeeluidohidráulicoseenfríe.
Compruebeelniveldeaceiteconeluidofrío.

2.Compruebeeldepósitodeexpansiónysi
esnecesario,añadauidohidráulicoToro
HYPR-OIL
(Figura81).

™

500hastalalíneaFULLCOLD

Intervalodemantenimiento:Despuésdelas

primeras100horas—Cambie
losltrosyeluidodelsistema

®

Paracambiareluidohidráulico,esnecesarioretirar
losltros.Cambieambosltrosalmismotiempo;
consulteenEspecicacióndeluidohidráulico

(página62)lasespecicacionesdeluido.

Purgueelairedelsistemadespuésdeinstalarlos
ltrosnuevosyañadiruido.ConsultePurgadel

sistemahidráulico(página64).Repitaelprocesode

purgahastaqueeluidopermanezcaenlalíneaFULL
COLDdeldepósitodespuésdelapurga.

Cada400horasocadaaño,loqueocurra
primero—Despuésdelcambioinicial–cambie
losltrosyeluidodelsistemahidráulicosi
utilizauidoToro
másamenudoencondicionesdemuchopolvo
osuciedad).

hidráulico.

®

HYPR-OIL

™

500(cámbielo

Importante:Sinoserealizacorrectamente

esteprocedimiento,puedenproducirsedaños
irreparablesenelsistemadetraccióndeltranseje.

Cambiodeluidohidráulicoylos

®

ltros

Esteprocedimientovaríadependiendodelsistemade
transmisióndelmodelo.Sinoestásegurodeltipo

62

desistemadetransmisióndelmodelo,póngaseen
contactoconsuServicioTécnicoAutorizado.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Dejequeelmotorseenfríe.

4.Localiceyretireeltapóndeventilacióncomose
indicaacontinuación:

Nota:Asegúresedenoperderdevistaeltapón

deventilacióndespuésderetirarlo,porque
puedeperdersefácilmente.

•TransmisioneshidrostáticasZT4400:

utiliceunaextensiónyunallavedevasode
7/16"paraaccederaltapóndeventilación
desdelapartesuperiordelamáquinaa
travésdelosoriciossituadoscercadelos
soportesdelabarraantivuelco(Figura82).

Figura82

1.Oriciosdeaccesoparalostaponesdeventilación

•TransmisioneshidrostáticasZT5400:

utiliceunallavede7/16"paraaccederal
tapóndeventilacióndesdedebajodela
máquina(Figura83).

g336999

Figura83

1.T apóndeventilación

5.Limpiecuidadosamentelazonaalrededordel
ltro.

Importante:Nodejequeentresuciedad

enelsistemahidráulicoporquelopuede
contaminar.

6.Coloqueunrecipientedevaciadodebajodel

g336998

ltropararecogereluidoquesaledelltroal
retirarseelltroylostaponesdeventilación.

7.Retirelatapadelltrodeuidohidráulicodel
transejeparavaciareluido(Figura84).

63

Figura84

hidráulicosyeluido,puedenproducirse
dañosirreparablesenelsistemadetracción
deltranseje.

Purgadelsistema
hidráulico

1.Levantelapartetraseradelamáquinayapóyela
sobregatosjos(uotrosoporteequivalente)
aunaalturasucienteparapermitirquelas
ruedasmotricesgirenlibremente.

g334915

1.Carcasadelltro
hidráulico

8.Retirelajuntatóricadelatapadelltroy

desechelajuntatórica.

9.Cuandoeluidohidráulicosehayadrenado

deltranseje,retireelltrodelalojamientodel
transeje.

10.Repitaesteprocedimientoenelotroladodela
máquina.

2.T apa

Instalacióndeluidohidráulicoy
losltros

1.Instaleunltronuevoeneltransejeyunajunta
tóricanuevaenlatapadelltro.

2.Instalelatapadelltro.

3.Aprietelatapadelltrocomoseindicaa
continuación:

•TransmisioneshidrostáticasZT4400:

22.6–33.8N∙m(200–300pulgadas-libra)

•TransmisioneshidrostáticasZT5400:

54.3–65.5N∙m(480–580pulgadas-libra)

4.Retireeltapóndeldepósitodeexpansiónyllene
lostransejesconeluidoespecicadohasta
alcanzarlacapacidadcorrectadeuido.

Nota:Elllenadodelostransejespuedetardar

mástiempodeloesperado.

5.Instalelostaponesdeventilaciónquese
retiraronanteriormenteyaprietelostaponesa
395–904N·cm(35–80pulgadas-libra).

6.VayaalpasoPurgadelsistemahidráulico

(página64).

Importante:Sinoserealizacorrectamente

elprocedimientodePurgadelsistema
hidráulicodespuésdecambiarlosltros

g017625

Figura85

1.Puntosdeapoyo

2.Arranqueelmotor,muevaelcontroldel
aceleradorhaciaadelantealaposición
intermediayquiteelfrenodeestacionamiento.

A.Muevalaspalancasdedesvíoalaposición

deempujarlamáquina.Conlasválvulas
dedesvíoabiertasyelmotorenmarcha,
muevalentamentelaspalancasdecontrol
demovimientohaciaadelanteyhaciaatrás
5o6veces.

B.Muevalaspalancasdedesvíoalaposición

deoperacióndelamáquina.

C.Conlaválvuladedesvíocerradayelmotor

enmarcha,muevalentamentelapalanca
decontrolhaciaadelanteyhaciaatrás5
o6veces.

D.Pareelmotoryveriqueelniveldeuido

deldepósitodeexpansión.Añadauidodel
tipoespecicadohastaquelleguealalínea
FULLCOLDdeldepósitodeexpansión.

3.Repitaelpaso2hastaquehayapurgadotodo
elairedelsistema.

Nota:Sieltransejefuncionaconunnivelde

ruidonormal,ysedesplazahaciaadelante
yhaciaatrásaunavelocidadnormal,está
purgado.

64

4.Veriqueunavezmáselniveldeuidodel
depósitodeexpansión.Añadauidodeltipo
especicadohastaquelleguealalíneaFULL
COLDdeldepósitodeexpansión.

Mantenimientodela
carcasadecorte

Seguridaddelascuchillas

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni
dañadas.

•T engacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme
lasprecaucionesalrealizarelmantenimientode
lascuchillas.Soloreemplaceoalelascuchillas;
nolasenderecenilassueldenunca.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer
quegirenotrascuchillas.

•Sustituyacuchillasopernosgastadosodañados

enconjuntoscompletosparanodesequilibrarla
máquina.

Mantenimientodelas
cuchillasdecorte

Paragarantizarunacalidaddecortesuperior,
mantengaaladaslascuchillas.Paraqueelaladoy
lasustituciónseanmáscómodos,puededeseartener
unstockdecuchillasderepuesto.

Antesdeinspeccionarorealizar
mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Apagueelmotor,retirelallaveydesconectelos
cablesdelasbujías.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura86).

2.Siloslosestánromosotienenmuescas,retire
lacuchillayafílela;consulteAladodelas

cuchillas(página67).

3.Inspeccionelascuchillas,especialmenteenla
partecurva.

4.Siobservasuras,desgasteolaformaciónde
unaranuraenestazona,instaledeinmediato
unacuchillanueva(Figura86).

65

Figura86

g006530

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad
delascuchillas

Nota:Lamáquinadebeestarsobreunasupercie

niveladapararealizarelprocedimientosiguiente.

1.Elevelacarcasadecortealaalturadecorte
másalta.

2.Llevandoguantesfuertementeacolchados
uotrotipodeprotecciónapropiadaparalas
manos,girelacuchillalentamentehastauna
posiciónquepermitamedirladistanciaentreel
lodecorteylasupercieniveladaenlaque
descansalamáquina(Figura87).

g014973

Figura88

1.Cuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Distanciamedidaentrelacuchillaylasupercie(A)

4.Girelamismacuchilla180gradosdemanera
queelotroextremoestéenlamismaposición
(Figura89).

g014974

Figura89

1.Cuchilla(ladomedidoanteriormente)

2.Medición(mismaposiciónqueantes)

3.Ladoopuestodelacuchillapasandoalaposiciónde

medición

Figura87

1.Carcasa3.Cuchilla

2.Alojamientodeleje

3.Midadesdelapuntadelacuchillahastala
supercieplana(Figura88).

5.Midadesdelapuntadelacuchillahastala

g014972

supercieplana(Figura90).

Nota:Ladiferencianodebesersuperiora

3mm(⅛").

66

Figura90

1.Filoopuestodelacuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Segundadistanciamedidaentrecuchillaysupercie(B)

A.SiladiferenciaentreAyBesdemásde

3mm(⅛"),sustituyalacuchillaporuna
cuchillanueva;consulteCómoretirarlas

cuchillas(página67)yCómoinstalarlas
cuchillas(página68).

Nota:Sicambiaunacuchilladobladapor

unanueva,yladimensiónobtenidasigue
siendodemásde3mm(⅛"),elejedela
cuchillapodríaestardoblado.Póngase
encontactoconsuServicioTécnico
Autorizadoparaquereviselamáquina.

B.Siladiferenciaestádentrodeloslímites,

pasealacuchillasiguiente.

6.Repitaesteprocedimientoconcadacuchilla.

Cómoretirarlascuchillas

Cambielascuchillassihangolpeadounobjetosólido
osiunacuchillaestádesequilibradaodoblada.

g014973

g295816

Figura91

1.Veladelacuchilla4.Buje

2.Cuchilla

3.Zonaplanadelejedela
cuchilla

5.Pernodelacuchilla

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen

ambosextremosdelacuchilla(Figura92).

Nota:Mantengaelángulooriginal.

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos
bordesdecorte.

1.Coloqueunallaveinglesaenlazonaplanadel
ejeosujeteelextremodelacuchillausandoun
trapoounguantegrueso.

2.Retireelpernodelacuchilla,elbujeylacuchilla
deleje(Figura91).

g000552

Figura92

1.Aleconelángulooriginal.

2.Veriqueelequilibriodelacuchillacolocándola
sobreunequilibradordecuchillas(Figura93).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente
conunalima(Figura92).

67

Figura93

1.Cuchilla

3.Repitaesteprocedimientohastaquelacuchilla
estéequilibrada.

2.Equilibrador

Cómoinstalarlascuchillas

1.Instaleelbujeatravésdelacuchillaconlabrida
delbujeenelladoinferior(ladodelcésped)de
lacuchilla(Figura94).

3.Apliquelubricanteograsadecobrealarosca
delpernodelacuchillasegúnseanecesario
paraevitarqueseagarrote.Instaleelpernode
lacuchillaconlosdedossolamente.

g000553

4.Coloqueunallaveinglesaenlazonaplanadel
ejeyaprieteelpernodelacuchillaa75–81N∙m
(55–60pies-libra).

Ajustedelanivelación
lateralydelainclinación
delascuchillas

Compruebequelacarcasadecorteestánivelada
cadavezqueinstaleelcortacéspedocuandoobserve
uncortedesigualenelcésped.

Compruebequelascuchillasnoestándobladasantes
denivelarlacarcasa;retireysustituyacualquier
cuchillaqueestédoblada;consulteMantenimientode

lascuchillasdecorte(página65)antesdecontinuar.

Niveleelcortacéspedlateralmenteprimero,luego
puedeajustarlainclinaciónlongitudinal.

Figura94

1.Buje

2.Instaleelconjuntodebuje/cuchillaeneleje
(Figura95).

Figura95

Requisitos:

g255205

•Lamáquinadebeestarsobreunasupercie

nivelada.

•T odoslosneumáticosdebenestarcorrectamente

inados;consulteComprobacióndelapresiónde

losneumáticos(página56).

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Compruebelapresióndelosneumáticosdelas
ruedasmotrices;consulteComprobacióndela

presióndelosneumáticos(página56).

4.Pongalacarcasadecorteenlaposiciónde
bloqueodetransporteoenlaposicióndealtura
decortemásalta.

5.Girecuidadosamentelascuchillasensentido
longitudinal.

6.Midaentrelapuntadelacuchillaylasupercie
plana(Figura96).Siambasmedicionesno

g298850

estándentrodelos5mm(3/16"),ajustela
nivelación;sigaconesteprocedimiento.

1.Tuercasuperiordeleje3.Pernodelacuchilla

2.Zonaplanadelejedela
cuchilla

68

Figura96

g037879

1.Cuchillasenposición
perpendicularala
máquina

2.Puntadelacuchilla

3.Midaaquíladistancia
entrelapuntadela
cuchillaylasupercie
plana.

7.Compruebeelnivellongitudinaldelacuchilla
(Figura97).Asegúresedequelapuntade
lacuchilladelanteraestámásabajoquela
puntadelacuchillatrasera,comosemuestra
enAlturadebloqueysoporte.Siserequieren
ajustes,sigaconesteprocedimiento.

Figura97

g334850

Figura98

1.Ajustedeltornillo3.Ajusteladistanciaentre

2.Soporte

loselectrodosa22–
29mm(⅞"–1⅛").

11.Coloque2bloques(verAlturadebloquey
soporte)debajodelbordetraserodelfaldón
delacarcasadecorte,unoencadaladodela
carcasadecorte(Figura99).

12.Pongalapalancadealturadecorteenla
posiciónde76mm(3");consulteAjustedela

alturadecorte(página28).

13.Coloque2bloquesdebajodecadaladodel
bordedelanterodelacarcasa,peronodebajo

g037880

delossoportesdelosrodillosprotectoresdel
céspedosoldaduras.

1.Cuchillashaciaadelantey
haciaatrás

2.Puntadelacuchilla

3.Midaaquíladistancia
entrelapuntadela
cuchillaylasupercie
plana.

8.Ajustelosrodillosprotectoresdelcéspedenlos
taladrossuperioresoretíreloscompletamente
paraesteajuste.

9.Elevelacarcasaalaposicióndetransporte
(140mmo5½").

10.Aojelentamenteeltornillodeajustedelmuelle
auxiliardeelevaciónhastaquepuedaretirarel
tornillo(Figura98).

Nota:Conserveeltornilloparalainstalación.

69

Figura99

Vistadesdeabajo

g038090

1.Bloque–73mm(2⅞")2.Soldaduras

Alturadebloqueysoporte

Tamaño

dela

carcasa

Todaslas
carcasas
decorte

14.Girecuidadosamentelascuchillascolocándolas
perpendicularmentealsentidodeavancedela
máquina(Figura96).

15.Bajelacarcasadecortealaposiciónde76mm
(3");consulteAjustedelaalturadecorte(página

28).

16.Aojelascontratuercas(Figura100)enlas
cuatroesquinasyasegúresedequelacarcasa
decortequedebienasentadasobreloscuatro
bloques.

17.Eliminelaholguradelosganchosdelacarcasa
yasegúresedequeelpedaldeelevacióndela
carcasaseempujehastaeltope.

Alturadebloque
delantero

73mm(2⅞")4.8a6.4mm(3/16"a¼")

Soporte

Figura100

1.Contratuercas

2.Brazodeelevacióndela
carcasa

3.Pletinadesuspensiónde
lacarcasa

4.Cadena

19.Asegúresedequelosbloquesestánajustados
debajodelfaldóndelacarcasayquetodoslos
pernosdejaciónestánbienapretados

20.Siganivelandolacarcasacomprobandola
inclinaciónlongitudinaldelascuchillas.

21.Compruebelanivelacióndelascuchillasyrepita
elprocedimientodenivelacióndelacarcasasi
esnecesario.

22.Elevelacarcasaalaposicióndetransporte
(140mmo5½").

23.Instaleelmuelleauxiliardeelevaciónajustando
eltornilloqueretiróanteriormenteenelpaso10.

24.Ajusteladistanciaentreelmuelleyelsoportea
22–29mm(⅞"–1⅛").

g035851

18.Aprietelas4contratuercas.

RetirarlaCarcasadel
Cortacésped

Antesderetirarlacarcasadecorteoderealizar
mantenimientoenlamisma,inmovilicelosbrazosde
lacarcasa,queestántensadosconmuelles.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Coloqueelpasadordeajustedealturaenel
taladroquecorrespondeaunaalturade7.6cm
(3").

70

4.Retirelascubiertasdelacorrea.

5.Aojelatensióndelacarcasadecorteyretirela
correadelcortacésped;consulteMantenimiento

delascorreas(página57).

6.Retirelospernosylastuercasdelaparte
delanteradelaplacadebajodelreposapiés.

7.Retireyguardelospernosylastuercasde
ambosladosdelamáquina(Figura101).

Figura101

1.Retirelastuercasylospernosaquí.

2.Retirelastuercasylospernosaquí.

g015594

Figura102

1.Perno5.Muelleinstalado

2.Espaciador

3.Contratuerca

4.Muelle

g036866

3.Coloqueelespaciadoryelmuelleeneldeector
dehierba.

4.ColoqueunodelosganchosenJdelmuelle
detrásdelrebordedelacarcasa.

6.Deectordehierba

7.ExtremoenJdelmuelle

8.Retirelacarcasadedebajodelladoderecho
delamáquina.

Cambiodeldeectorde
hierba

ADVERTENCIA

Sielhuecodedescargasedejadestapado,la
máquinapodríaarrojarobjetoshaciausted
ohaciaotraspersonasycausarlesiones
graves.Tambiénpodríaproducirseun
contactoconlacuchilla.

Noutilicenuncalamáquinasinhaber
instaladounaplacademulching,undeector
dedescargaounsistemaderecogidade
hierba.

1.Retirelacontratuerca,elperno,elmuelley
elespaciadorquesujetaneldeectoralos
soportesdepivote(Figura102).

Nota:Asegúresedecolocarunextremocon

ganchoenJdelmuelledetrásdelrebordede
lacarcasaantesdeinstalarelperno,segúnse
muestraenFigura102.

5.Instaleelpernoylatuerca.

6.Coloque1extremoenJdelmuellealrededor
deldeectordehierba(Figura102).

Importante:Eldeectordehierbadebe

podergirar.Levanteeldeectorhastaque
estétotalmenteabierto,yasegúresedeque
girehastacerrarseporcompleto.

2.Retireeldeectordehierbadañadoo
desgastado(Figura102).

71

Limpieza

Almacenamiento

Limpiezadelosbajosdela
carcasadecorte

Intervalodemantenimiento:Despuésdecadauso

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Elevelacarcasadecortealaposiciónde
TRANSPORTE.

Limpiezadelsistemade
suspensión

Máquinasconsistemade
suspensiónMyRide™solamente

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Utiliceairecomprimidoparalimpiarelsistemade
suspensión.

Nota:Nolimpielosconjuntosdechoqueconaguaa

presión(Figura103).

Seguridadduranteel
almacenamiento

•Apagueelmotor,retirelallaveyespereaque

sedetengantodaslaspiezasenmovimiento
antesdeabandonarelpuestodeloperador.
Dejequeseenfríelamáquinaantesdehacer
trabajosdeajuste,mantenimiento,limpiezao
almacenamiento.

•Noguardelamáquinaoelcombustiblecercade

llamas,ynodreneelcombustibledentrodeun
edicioodentrodeunremolquecerrado.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber
unallamadesnuda,chispasounallamapiloto,
porejemploenuncalentadordeaguauotro
electrodoméstico.

Limpiezayalmacenamiento

1.Desengraneelmandodecontroldelascuchillas
(TDF)yaccioneelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retirelosrecortesdehierba,lasuciedady
lamugredelaspiezasexternasdetodala
máquina,especialmenteelmotoryelsistema
hidráulico.Limpielasuciedadylabrozadela
parteexteriordelalojamientodelasaletasdela
culatadecilindrosdelmotorydelsoplador.

Figura103

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico
yelrefrigerantedelmotorsoncontaminantes
medioambientales.Elimínelosdeacuerdoconla
normativaestatalylocal.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela
máquinaapresión.Eviteelusoexcesivo
deagua,especialmentecercadelpanelde
control,elmotor,lasbombashidráulicasy

g030538

losmotoreseléctricos.

4.Compruebeelfuncionamientodelfrenode
estacionamiento;consulteAjustedelfrenode

estacionamiento(página57).

5.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página41).

6.Engraselamáquina;consulteLubricación

(página38).

7.Cambieelaceitedelcárter;consulte

Mantenimientodelmotor(página40).

8.Compruebelapresióndelosneumáticos;
consulteComprobacióndelapresióndelos

neumáticos(página56).

9.Cambielosltroshidráulicos;consulteCambio

delaceitehidráulicoylosltros(página62).

72

10.Carguelabatería;consulteCómocargarla

batería(página53).

11.Rasquecualquieracumulaciónimportantede
hierbaysuciedaddelosbajosdelcortacésped,
luegoláveloconunamangueradejardín.

Nota:Hagafuncionarlamáquinaconelmando

decontroldelascuchillas(TDF)engranadoy
elmotorenralentíaltodurante2a5minutos
despuésdellavado.

12.Compruebelacondicióndelascuchillas;
consulteMantenimientodelascuchillasdecorte

(página65).

13.Preparelamáquinaparasualmacenamiento
cuandonolavayaautilizardurantemás
de30días.Preparelamáquinaparael
almacenamientodelamanerasiguiente:

A.Agregueunestabilizador/acondicionador

abasedepetróleoalcombustibledel
depósito.Sigalasinstruccionesdemezcla
delfabricantedelestabilizador.Nouseun
estabilizadorabasedealcohol(etanolo
metanol).

16.Pintelassuperciesqueesténarañadaso
dondeestévisibleelmetal.Puedeadquirirla
pinturaensuServicioTécnicoAutorizado.

17.Guardelamáquinaenungarajeoalmacénseco
ylimpio.Retirelallavedelinterruptoryguárdela
fueradelalcancedeniñosuotrosusuariosno
autorizados.Cubralamáquinaparaprotegerla
yparaconservarlalimpia.

Nota:Unestabilizador/acondicionador

decombustibleesmásecazcuandose
mezclaconcombustiblefrescoyseutiliza
entodomomento.

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel
sistemadecombustibledurante5minutos.

C.Pareelmotor,dejequeseenfríeydreneel

depósitodecombustible.

D.Arranqueelmotoryhágalofuncionarhasta

quesepare.

E.Desecheelcombustibleadecuadamente.

Recicleelcombustiblesegúnlanormativa
local.

Importante:Noguardecombustibleque

contengaestabilizador/acondicionador
durantemástiempoqueelrecomendado
porelfabricantedelestabilizadorde
combustible.

14.Retirela(s)bujía(s)yveriquesucondición;
consulteMantenimientodelmotor(página40).
Conla(s)bujía(s)retirada(s)delmotor,vierta30
ml(2cucharadassoperas)deaceitedemotor
eneloriciodelabujía.Utiliceelmotorde
arranqueparahacergirarelmotorydistribuirel
aceitedentrodelcilindro.Instalela(s)bujía(s).
Noinstaleloscablesenla(s)bujía(s).

15.Reviseyaprietetodoslospernos,tuercasy
tornillos.Repareosustituyacualquierpieza
dañada.

73

Solucióndeproblemas

ProblemaPosiblecausa

Elmotorsesobrecalienta.

Seenciendeelindicadordeavería
multifunción(IAM).

Accióncorrectora

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos
conductosdeairesituadosdebajodel
alojamientodelsopladordelmotor
estánobstruidos.

4.Ellimpiadordeaireestásucio.4.Limpieocambieelelementodel

5.Haysuciedad,aguaocombustible
viejoenelsistemadecombustible.

1.Elmotorestádemasiadocaliente.

2.Haycombustibleviejoeneldepósito
decombustible.

3.Laválvuladecierredelcombustibleno
estáabiertadeltodo.

4.Ellimpiadordeaireestásucio.4.Asegúresedequeellimpiadorde

5.Labateríanoestácargada.

6.Seestánusandoltrosdecombustible
incorrectos,olosltrosdecombustible
estánsucios.

7.Lasconexionesdelossensoresdela
unidaddecontrolelectrónica(UCE)y
delosinyectoresdecombustibleno
estánhechascorrectamente.

8.Elvoltajedelabateríaesdemasiado
bajo.

9.Unfusibleestáfundido.

3.Eliminelaobstruccióndelasaletas
derefrigeraciónydelosconductosde
aire.

limpiadordeaire.

5.PóngaseencontactoconelServicio
TécnicoAutorizado.

1.Pareelmotorydejequeseenfríe.

2.Utilicecombustiblefresco.

3.Abralaválvuladecierredel
combustible.

aireyelprelimpiadorestánlimpios.
Cámbielossiesnecesario.

5.Carguelabateríaocámbiela.

6.PóngaseencontactoconelServicio
TécnicoAutorizado.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

8.Asegúresedequeestáusandouna
bateríabuenade12Vydequeestá
totalmentecargada.

9.Compruebelosfusiblesycambie
cualquierfusiblequeestéfundido.

Elmotordearranquenogira.

1.Elmandodecontroldelascuchillas
estáengranado.

2.Elfrenodeestacionamientoestá
quitado.

3.Laspalancasdecontrolde
movimientonoestánenlaposiciónde

BLOQUEO/PUNTOMUERTO.

4.Ustednoestásentadoenelasiento
deloperador.

5.Labateríaestádescargada.

6.Lasconexioneseléctricasestán
corroídasosueltas.

7.Unfusibleestafundido.7.Cambieelfusible.
Unreléointerruptorestádañado.

8.

1.Desengraneelmandodecontrolde
lascuchillas.

2.Pongaelfrenodeestacionamiento.

3.Muevalaspalancasdecontrolde
movimientohaciafueraalaposición
deBLOQUEO/PUNTOMUERTO.

4.Siénteseenelasientodeloperador.

5.Carguelabatería.

6.Veriquequehaybuencontactoenlas
conexioneseléctricas.

8.PóngaseencontactoconelServicio
TécnicoAutorizado.

74

ProblemaPosiblecausa

Accióncorrectora

Elmotornoarranca,arrancacon
dicultad,onosiguefuncionando.

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Laválvuladecierredecombustible
estácerrada.

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Elaceleradornoestáenlaposición
correcta.

5.Elltrodecombustibleestásucio.5.Cambieelltrodecombustible.

6.Haysuciedad,aguaocombustible
viejoenelsistemadecombustible.

7.Ellimpiadordeaireestásucio.7.Limpieocambieelelementodel

8.Elinterruptordelasientonofunciona
correctamente.

9.Lasconexioneseléctricasestán
corroídas,sueltasodañadas.

10.Elreléointerruptorestádañadoo
desgastado.

11.Labujíaestásuciaoladistanciaentre
electrodosesincorrecta.

12.Elcabledelabujíanoestáconectado.

2.Abralaválvuladecierredel
combustible.

4.Asegúresedequeelcontroldel
aceleradorestáenelpuntointermedio
entrelasposicionesdeLENTOy
RÁPIDO.

6.PóngaseencontactoconelServicio
TécnicoAutorizado.

limpiadordeaire.

8.Compruebeelindicadordelinterruptor
delasiento.Cambieelasientosies
necesario.

9.Veriquequehaybuencontactoen
lasconexioneseléctricas.Limpielos
terminalesdeconexiónafondocon
limpiadorparacontactoseléctricos,
apliquegrasadieléctricayrealicelas
conexionesapropiadas.

10.PóngaseencontactoconelServicio
TécnicoAutorizado.

11.Ajusteocambielabujía.

12.Compruebelaconexióndelcablede
labujía.

Elmotorpierdepotencia.

izquierda(conlaspalancasdecontrolde
movimientototalmentehaciaadelante).

Noesposibleconducirlamáquina.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Limpieelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos
conductosdeairesituadosporencima
delmotorestánobstruidos.

5.Eloriciodeventilacióndeltapón
deldepósitodecombustibleestá
bloqueado.

6.Elltrodecombustibleestásucio.6.Cambieelltrodecombustible.

7.Haysuciedad,aguaocombustible
viejoenelsistemadecombustible.

1.Esnecesarioajustarladirección1.Ajusteladirección. Lamáquinasedesvíaaladerechaoala

2.Lapresióndelosneumáticosdelas
ruedasmotricesnoeslacorrecta.

1.Lasválvulasdedesvíonoestábien
cerradas.

2.Lacorreadelabombaestá
desgastada,sueltaorota.

Lacorreadelabombasehasalidode

3.
unapolea.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

5.Elniveldeuidohidráulicoesbajooel
uidoestádemasiadocaliente.

aire.

4.Eliminelaobstruccióndelasaletas
derefrigeraciónydelosconductosde
aire.

5.Limpieosustituyaeltapóndeldepósito
decombustible.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

2.Ajustelapresióndelosneumáticosde
lasruedasmotrices.

1.Aprietelasválvulasdedesvío.

2.Cambielacorrea.

3.

Cambielacorrea.

5.Añadauidohidráulicoalosdepósitos
odejequeseenfríe.

75

ProblemaPosiblecausa

Accióncorrectora

Lamáquinavibrademaneraanormal.

Laalturadecortenoeshomogénea.

1.La(s)cuchilla(s)decorteestá(n)
doblada(s)odesequilibrada(s).

2.Elpernodemontajedelacuchillaestá
suelto.

3.Lospernosdemontajedelmotorestán
sueltos.

4.Lapoleadelmotor,lapoleatensorao
lapoleadelascuchillasestásuelta.

5.Lapoleadelmotorestádañada.

6.Elejedelacuchillaestádoblado.

7.Elsoportedelmotorestásueltooroto.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.Unadela(s)cuchilla(s)decorteestá(n)
doblada(s).

3.Elcortacéspednoestánivelado.3.Niveleelcortacéspedlateraly

4.Unodelosrodillosprotectores
delcésped(ensucaso)noestá
correctamenteajustado.

5.Losbajosdelacarcasadecorteestán
sucios.

6.Lapresióndelosneumáticoses
incorrecta.

7.Elejedeunacuchillaestádoblado.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela
cuchilla.

3.Aprietelospernosdemontajedel
motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio
TécnicoAutorizado.

6.PóngaseencontactoconelServicio
TécnicoAutorizado.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

2.Instalecuchilla(s)nueva(s).

longitudinalmente.

4.Ajustelaalturadelaruedaprotectora
delcésped.

5.Limpielosbajosdelacarcasade
corte.

6.Ajustelapresióndelosneumáticos.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

Lascuchillasnogiran.

Elembraguenoseengrana.

1.Lacorreadetransmisiónestá
desgastada,sueltaorota.

2.Lacorreadetransmisiónsehasalido
delapolea.

3.Elmandodelatomadefuerza
(TDF)oelembraguedelaTDFestá
defectuoso.

4.Lacorreadelcortacéspedestá
desgastada,sueltaorota.

1.Elfusibleestafundido.1.Cambieelfusible.Compruebela

2.Nollegasucientevoltajealembrague.

Labobinaestádañada.

3.

4.Lacorrienteesinsuciente.

Elespacioentreelrotoryelinducido

5.
esdemasiadogrande.

1.Instaleunanuevacorreade
transmisión.

2.Instalelacorreadetransmisióny
veriquelaposicióncorrectadelos
ejesdeajusteydelasguíasdela
correa.

3.PóngaseencontactoconelServicio
TécnicoAutorizado.

4.Instaleunanuevacorreade
cortacésped.

resistenciadelabobina,lacargade
labatería,elsistemadecargaylas
conexionesdelcableado,ycambie
componentessiesnecesario.

2.Compruebelaresistenciadelabobina,
lacargadelabatería,elsistemade
cargaylasconexionesdelcableado,y
cambiepiezassiesnecesario.

3.

Cambieelembrague.

4.Repareocambieelcabledel
embragueoelsistemaeléctrico.
Limpieloscontactosdelosconectores.

Retireelsuplementoosustituyael

5.
embrague.

76

Esquemas

Esquemaeléctrico–MotoresKawasaki–Página1(Rev.A)

77

g338323

Esquemaeléctrico–MotoresKawasaki–Página2(Rev.A)

78

g338324

Esquemaeléctrico–MotoresKohler(Rev.A)

79

g341124

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque
podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas
identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos
deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela
exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertenciasenel
producto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueelproducto
contravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajolaProposición
65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicoshan
sidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación,visite

https://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo
signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos
incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad
deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos.
Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia
bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel
plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos
productosquecomprayutiliza.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás
productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos
quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo
signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas
advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA
