FormNo.3448-286RevA

ZMaster

MeteenTURBOFORCE

4000-seriezitmaaier

122cm,132cmof152cm

Modelnr.:74048TE—Serienr.:408906417enhoger Modelnr.:74053TE—Serienr.:409854706enhoger Modelnr.:74056TE—Serienr.:409854764enhoger

maaidekvan

Registreeruwproductopwww.T oro.com. Vertalingvandeoorspronkelijketekst(NL)

*3448-286*

Page 2

DitproductvoldoetaanallerelevanteEuropese richtlijnen;zievoordetailsdeaparteproductspecieke conformiteitsverklaring.

Raadpleegdemeegeleverdedocumentatievande motorfabrikant.

Bruto-ennettokoppel:Hetbruto-ennettokoppel vandezemotorisdoordemotorfabrikantin laboratoriumomstandighedengemetenvolgens standaardJ1940ofJ2723vandeSocietyof AutomotiveEngineers(SAE).Omdatbijde conguratierekeningisgehoudenmetdeveiligheids-, emissie-engebruiksvoorschriften,zaldemotorvan dittypemaaiersindepraktijkveelminderkoppel hebben.Raadpleegdemeegeleverdedocumentatie vandemotorfabrikant.

g332470

Figuur1

1.Plaatsvanmodelnummerenserienummer

Inleiding

Dezemaaitractormetdraaiendemessenis bedoeldvoorprofessioneelgebruik.Demachineis voornamelijkontworpenvoorhetmaaienvangras opgoedonderhoudenparticuliereofcommerciële gazons.Ditproductgebruikenvooranderedoeleinden danhetbedoeldegebruikkangevaarlijkzijnvooru ofvooromstanders.

Leesdezeinformatiezorgvuldigdoor,zodatuweet hoeudemachineopdejuistewijzemoetgebruiken enonderhoudenenomschadeaandemachineen letseltevoorkomen.Ubentverantwoordelijkvoorhet juisteenveiligegebruikvandemachine.

Ganaarwww.T oro.comvoordocumentatieover productveiligheidenbedieningsinstructies,informatie overaccessoires,hulpbijhetvindenvaneendealer ofomuwproductteregistreren.

Alsuservice,origineleToroonderdelenofaanvullende informatienodighebt,kuntucontactopnemenmet eenerkendeservicedealerofmetdeklantenservice vanToro.Udienthierbijaltijdhetmodelnummeren hetserienummervanhetproducttevermelden.De locatievanhetplaatjemethetmodelnummeren hetserienummervanhetproductisaangegevenop

Figuur1.Ukuntdenummersnotereninderuimte

hieronder.

Modelnr.:

Serienr.:

Erwordenindezehandleidingtweewoordengebruikt omuwaandachtopbijzondereinformatietevestigen. Belangrijkattendeertuopbijzonderetechnische informatieenOpmerkingduidtalgemeneinformatie aandiebijzondereaandachtverdient.

Hetveiligheidssymbool(Figuur2)komtzowel indezehandleidingalsopdemachinevoorom belangrijkeveiligheidsberichtenteidenticerendie umoetopvolgenomongevallentevoorkomen.Het symboolzalverschijnenmethetwoordGevaarof Waarschuwing.

•Gevaar:eendirectgevaarlijkesituatiedie,als

dezenietwordtvoorkomen,altijdzalleidentot dedoodofernstigletsel.

•Waarschuwing:eenmogelijkgevaarlijkesituatie

die,alsdezenietwordtvoorkomen,kanleidentot dedoodofernstigletsel.

•Waarschuwing:eenmogelijkgevaarlijkesituatie

die,alsdezenietwordtvoorkomen,kanleidentot lichtofmiddelmatigletsel.

Belangrijk:Ukuntmetuwmobielapparaatde

QR-codeophetplaatjemethetserienummer (indienaanwezig)scannenomtoegangte krijgentotdegarantie,onderdelenenandere productinformatie.

sa-black

Figuur2

Veiligheidssymbool

Ukuntcontactmetonsopnemenopwww.T oro.com.

Allerechtenvoorbehouden

GedruktindeVS

Page 3

Inhoud

Veiligheid..................................................................4

Algemeneveiligheid...........................................4

Hellingsindicator................................................5

Veiligheids-eninstructiestickers........................6

Algemeenoverzichtvandemachine.......................12

Bedieningsorganen..........................................12

Specicaties....................................................14

Werktuigen/accessoires...................................14

Voorgebruik........................................................15

Veiligheidsinstructiesvoorafgaandaanhet

werk..............................................................15

Brandstofbijvullen............................................16

Dagelijksonderhouduitvoeren.........................17

Eennieuwemachineinrijden............................17

Deomkantelbeveiliging(rolbeugel)

gebruiken......................................................17

Hetveiligheidssysteemgebruiken....................18

Bestuurdersstoelinstellen................................19

Deachtersteschokdempersinstellen...............19

Tijdensgebruik....................................................21

Veiligheidtijdenshetwerk.................................21

Plaatsnemenindebestuurderspositie..............23

Parkeerremgebruiken......................................23

Demesschakelaar(aftakas)bedienen..............24

Degashendelbedienen....................................25

Dechokebedienen..........................................25

Startenvandemotor........................................26

Demotorafzetten.............................................27

Derijhendelsgebruiken....................................28

Metdemachinerijden.......................................28

Zijafvoergebruiken...........................................29

Demaaihoogteinstellen...................................30

Demaaihoogteinstellen...................................31

Antiscalpeerrollenafstellen...............................32

Tipsvoorbedieningengebruik.........................32

Nagebruik...........................................................34

Veiligheidnahetwerk.......................................34

Debrandstofafsluitklepgebruiken.....................34

Devrijgavehendelsvandeaandrijfwielen

gebruiken......................................................35

Demachinetransporteren................................36

Onderhoud..............................................................38

Veiligheidbijonderhoud....................................38

Aanbevolenonderhoudsschema.........................38

Proceduresvoorafgaandeaanonderhoud...........39

Deafdekkingvanhetmaaidek

losmaken......................................................39

Hetplaatmetaalschermverwijderen..................39

Smering...............................................................40

Demachinesmeren..........................................40

Descharnierpuntenvandehenrichtingvan

hetmaaideksmeren......................................40

Draaipuntenvandezwenkwielen

smeren..........................................................41

Dezwenkwielnavensmeren.............................41

Onderhoudmotor................................................42

Veiligheidvandemotor.....................................42

Onderhoudvanhetluchtlter............................42

Motorolieverversen..........................................44

Onderhoudvandebougie(s)............................47

Onderhoudbrandstofsysteem.............................48

Brandstofltervervangen..................................48

Onderhoudvandebrandstoftank......................48

Onderhoudelektrischsysteem............................49

Veiligheidvanhetelektrischsysteem................49

Onderhoudvandeaccu....................................49

Onderhoudvandezekeringen..........................51

Onderhoudaandrijfsysteem................................51

Veiligheidsgordelcontroleren...........................51

Desporingafstellen..........................................51

Debandenspanningcontroleren.......................52

Dewielmoerencontroleren...............................52

Onderhoudenremmen........................................53

Deparkeerremafstellen...................................53

Onderhoudriemen..............................................53

Riemencontroleren..........................................53

Drijfriemvanmaaidekvervangen.....................53

Aandrijfriemvandehydraulischepomp

vervangen.....................................................55

Onderhoudbedieningsysteem............................56

Destandvandebedieningshendel

afstellen........................................................56

Rijhendelmechanismeafstellen........................57

Onderhoudhydraulischsysteem.........................58

Veiligheidvanhethydraulischesysteem...........58

Specicatieshydraulischevloeistof..................58

Hetpeilvandehydraulischevloeistof

controleren....................................................59

Hydraulischevloeistofverversenenlters

vervangen.....................................................59

Hydraulischesysteemontluchten.....................61

Onderhoudvanhetmaaidek................................61

Veiligheidvandemessen.................................61

Onderhoudvandemaaimessen.......................61

Schuinstandvanhetmaaidek

(breedterichting)endemesstand

instellen.........................................................65

Maaidekverwijderen.........................................68

Grasgeleidervervangen...................................68

Reiniging.............................................................69

Deonderkantvanhetmaaidekreinigen............69

Deveringreinigen............................................69

Afvalafvoeren..................................................69

Stalling....................................................................70

Veiligheidtijdensopslag...................................70

Reinigenenopslaan.........................................70

Problemen,oorzaakenremedie.............................72

Schema's................................................................75

Page 4

Veiligheid

Dezemachineisontworpenvolgensnorm ENISO5395.

Algemeneveiligheid

Ditproductkanhandenofvoetenafsnijden envoorwerpenuitwerpen.Volgaltijdalle veiligheidsinstructiesopomernstigofmogelijk dodelijkletseltevoorkomen.

•LeesdezeGebruikershandleidingenzorgervoor

datudezebegrijptvoordatudemotorstart.

•Houdomstandersenkinderenuitdebuurt.

•Laatkinderenofpersonendiegeeninstructie

hebbenontvangendemachinenietgebruikenofer onderhoudswerkzaamhedenaanverrichten.Laat enkelmensendieverantwoordelijkengetraindzijn endiebovendienvertrouwdzijnmetdeinstructies enfysiekertoeinstaatzijndemachinebedienen oferonderhoudswerkzaamhedenaanverrichten.

•Houdderolbeugelaltijdindevolledigomhoog

geklapteenvergrendeldestandendoede veiligheidsgordelom.

•Gebruikdemachinenietindebuurtvansteile

hellingen,greppels,oevers,waterofandere gevaren,ofophellingensteilerdan15°.

•Houdhandenenvoetenuitdebuurtvande

bewegendeonderdelenvandemachine.

•Gebruikdemachinenietalserschermen,veilig-

heidsschakelaarsofanderebeveiligingsmiddelen ontbrekenofalsdezenietnaarbehorenwerken.

•Zetdemotoraf,verwijderhetcontactsleuteltje

enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.Laatdemachine afkoelenvoordatudezeafstelt,vultmetbrandstof, reinigt,staltoferonderhoudswerkzaamhedenaan verricht.

Page 5

Hellingsindicator

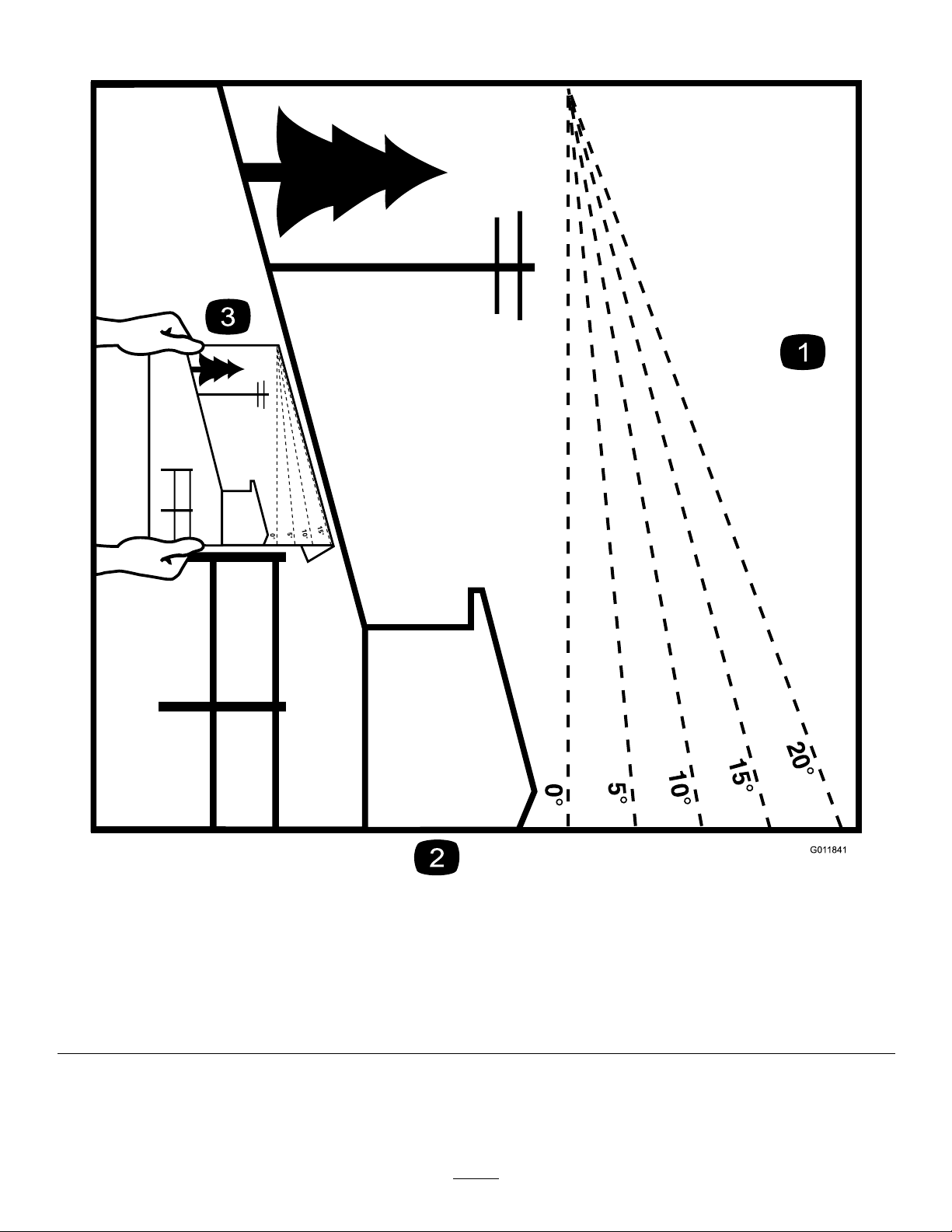

Figuur3

Umagdezepaginakopiërenvoorpersoonlijkgebruik.

1.Demaximalehellingshoekwaarbijudemachinemaggebruikenis15graden.Gebruikhethellingsschemaomdehellingshoek tebepalenvoordatudemachinebedient.Gebruikdemachinenietophellingenvanmeerdan15graden.Langsde betreffendelijnvandeaanbevolenhellingshoekvouwen.

2.Lijndezeranduitmeteenverticaaloppervlak,bijvoorbeeldeenboom,gebouwofhek.

3.Voorbeeldvanhetvergelijkenvandehellingshoekmetdegevouwenrand

g011841

Page 6

Veiligheids-eninstructiestickers

Veiligheidsstickersenveiligheidsinstructieszijngemakkelijkzichtbaarvoordebestuurderen bevindenzichbijplaatsenwaargevaarkanontstaan.Vervangallebeschadigdeofverdwenen stickers.

Merktekenvanfabrikant

1.Ditmerktekengeeftaandathetmesonderdeelvaneen origineleT oromaaimachineis.

decaloemmarkt

decal99-8936

99-8936

decalbatterysymbols

Symbolenopaccu

Sommigeofallesymbolenstaanopdeaccu.

1.Risicovanexplosie6.Houdomstandersuitde

2.Nietroken.Geenopen vuurofvonken

3.Risicovanbijtende vloeistof/chemische brandwonden

4.Draagoogbescherming.

5.Leesde Gebruikershandleiding.

buurtvandeaccu.

7.Draagoogbescherming; explosievegassenkunnen blindheidenanderletsel veroorzaken.

8.Accuzuurkanblindheid ofernstigebrandwonden veroorzaken.

9.Ogendirectmetwater spoelenensnelarts raadplegen.

10.Bevatlood;niet weggooien

1.Snelheidvandemachine

2.Snel

3.Langzaam

4.Neutraalstand

5.Achteruit

106-5517

1.Waarschuwing–Raakhetheteoppervlaknietaan.

decal106-5517

Page 7

107-3069

1.Waarschuwing–Erisgeenomkantelbeveiligingalsde rolbeugelomlaagisgeklapt.

2.Omlichamelijkofdodelijkletseltevoorkomenals demachineomkantelt,moetuderolbeugelinde omhooggeklapteenvergrendeldepositiehoudenende veiligheidsgordelomdoen.Klapderolbeugeluitsluitend omlaagalsditabsoluutnoodzakelijkis;alsderolbeugel omlaagisgeklapt,magudeveiligheidsgordelnietomdoen.

3.LeesdeGebruikershandleiding;rijlangzaamenvoorzichtig.

decal107-3069

1.Leesde Gebruikershandleiding.

2.Maaihoogte

decal109-6035

109-6035

decal127-0326

127-0326

3.Verwijderhet sleuteltjeenleesde

Gebruikershandleiding

voordatuonderhoud uitvoert.

1.Geleidingtractieriem

decal144-2687

144-2687

115-9625

decal115-9625

1.Parkeerrem–vrijgesteld2.Parkeerrem– ingeschakeld

Page 8

116-5610

1.Urenteller4.Neutraalstand

2.Aftakasschakelaar

5.Dodemansknop

3.Parkeerrem6.Accu

116-8283

1.Waarschuwing–LeesdeGebruikershandleidingvoor instructiesomdemesbout/moervasttezettenmeteen torsievan75tot81N·m.

decal117-3848

117-3848

decal116-5610

1.Gevaaropweggeslingerdeobjecten–Houdomstanders opeenafstand.

2.Machinekanvoorwerpenuitwerpen,omhooggebrachte grasgeleider–Gebruikdemachinenooitzonderdat degrasgeleider,deafsluitervandeafvoerofhet grasopvangsysteemisgemonteerd.

3.Handenofvoetenkunnenwordengesneden/geamputeerd, maaimes–Blijfuitdebuurtvanbewegendedelen;houd allebeschermendedelenophunplaats.

decal116-8283

decal126-4363

126-4363

1.Ledematenkunnenwordengesneden/geamputeerd enwordengegrepen,ventilator,riem.Zetdemotor afenverwijderhetsleuteltjevoordatuafstellingen uitvoert,servicewerkzaamhedenverrichtofdemachine schoonmaakt.

decal133-8062

133-8062

decal126-9939

126-9939

1.Leesde Gebruikershandleiding

2.Vullentotdeonderkant vandevulbuis; waarschuwing–detank niettevolgieten

Page 9

decal140-4927

140-4927

1.Maaihoogte(inch/millimeter)

decal132-5067

132-5067

1.Licht3.Langzaam

2.Snel

decal144-6569

144-6569

Page 10

144-2669

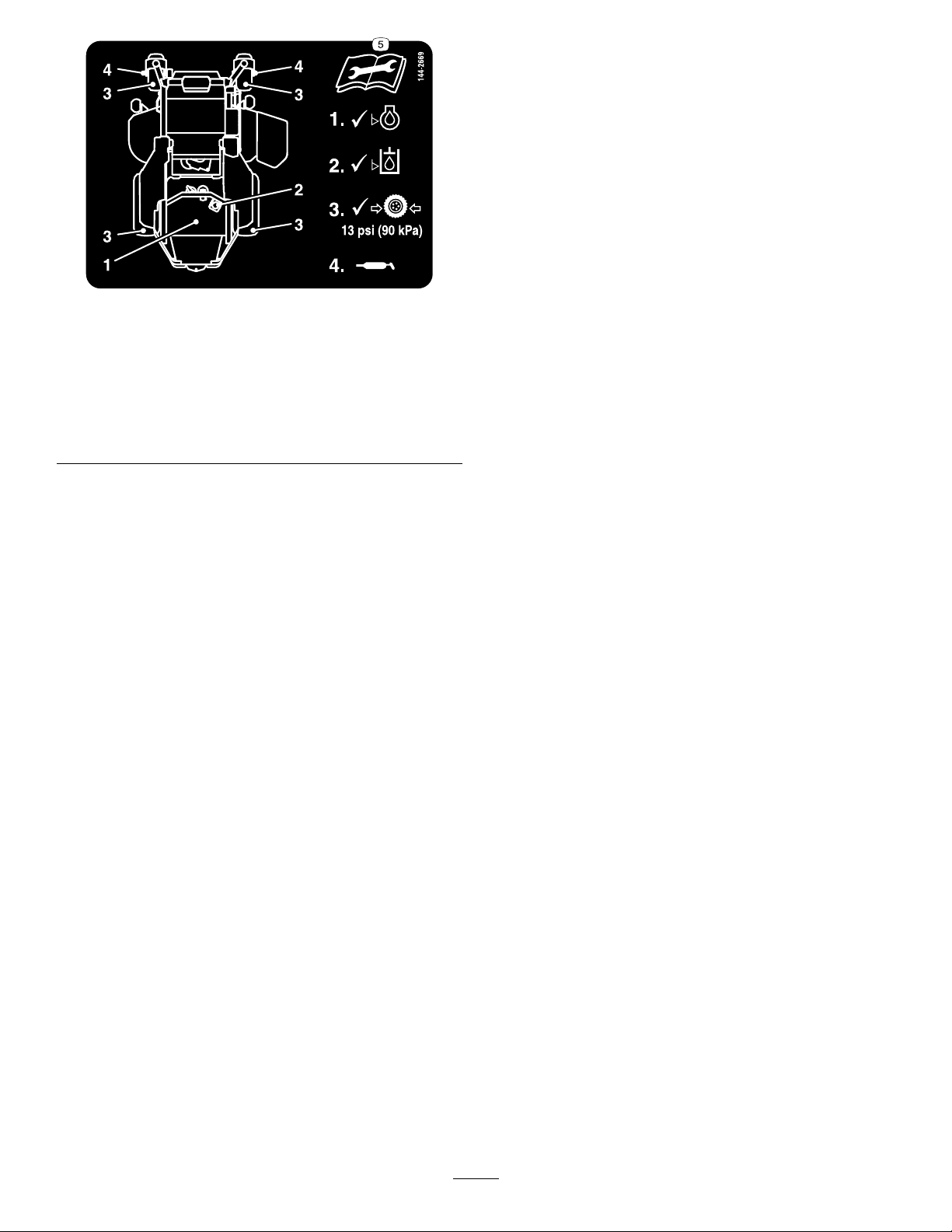

1.Oliepeilcontroleren.4.Smeerhetzwenkwiel.

2.Controleerhetpeilvande hydraulischevloeistof.

3.Debandenspanning controleren.

5.LeesdeGebruikershand-

decal144-2669

leidingalvorensonderhoudswerkzaamhedenuit tevoeren.

Page 11

132-0871

Opmerking:Dezemachinevoldoetaandetestsdiedestatischebreedte-enlengtestabiliteitmetenendiestandaardzijninde

sector.Demaximaleaanbevolenhellingshoekwordtvermeldopdesticker.Raadpleegdeinstructiesvoorgebruikvandemachineop hellingenindeGebruikershandleidingendeomstandighedenwaarinudemachinezougebruikenomnategaanofudemachine opeenbepaaldedagenophetterreininkwestiekuntgebruiken.Veranderingeninhetterreinkunnentotgevolghebbendatde machineandersreageertophellingen.

decal132-0871

1.Waarschuwing–LeesdeGebruikershandleiding;alle bestuurdersmoeteninstructiehebbenontvangenvoordatzij demachinegebruikeñ;draaggehoorbescherming.

2.Gevaar:handenkunnenwordengesneden/geamputeerd –Blijfuitdebuurtvanbewegendedelen;houdalle beschermendedelenophunplaats.

3.Gevaaropweggeslingerdeobjecten–Houdomstandersop eenafstand.

4.Kantelgevaar–Gebruikgeendubbeleoprijplaatbijhetladen opeenaanhanger;gebruikéénenkeleoprijplaatdiebreed genoegisvoordemachineendieeenhellingshoekheeft vanminderdan15graden;rijachteruitdeoprijplaatopenrij vooruitdeoprijplaataf.

5.Gevaaromoverredenteworden–Vervoergeenpassagiers; kijkachteromalsuachteruitrijdt.

6.Kantelgevaar–Gebruikdemachinenietindebuurtvansteile hellingenofhellingenvanmeerdan15°;gebruikdemachine enkelophellingenvanminderdan15°.

Page 12

Algemeenoverzicht vandemachine

Bedieningsorganen

Zorgdatuvertrouwdbentmetallebedieningsorganen voordatudemotorstartendemachinegebruikt.

Bedieningspaneel

Figuur4

1.Maaihoogtestanden

2.Bedieningsorganen8.Parkeerremhendel

3.Rijhendels9.Maaidek

4.Elektrischehenrichting vanhetmaaidek (uitsluitendbepaalde modellen)

5.Rolbeugel11.Antiscalpeerrol

6.Schokbreker

g332505

7.Brandstoftankdop

1.Contactschakelaar

10.Zwenkwiel

2.Aftakasschakelaar

3.Gashendel6.Chokeknop(alleenvoor

Figuur5

4.Lichtschakelaar (uitsluitendvoormodellen metlampen)–optionele setvooranderemodellen

5.Urenteller

modellenmetcarburateur)

g332503

Contactschakelaar

Decontactschakelaar,waarmeeudemotorstarten afzet,heeft3standen:UIT,LOPENenSTART.Zie

Startenvandemotor(bladz.26).

Lichtschakelaar

Uitsluitendvoormodellenmetlampen

GebruikdelichtschakelaaromdelampenINofUIT teschakelen(Figuur5).

Chokeknop

Gebruikdechokeknopomeenkoudemotortestarten.

Page 13

Gashendel

Rijhendels

Degashendelregelthetmotortoerentalenzorgtvoor eencontinuverstelbareregelingvanLANGZAAMtot SNEL(Figuur5).

Maaimesschakelaar(aftakas,PTO)

Metdemaaimesschakelaar,aangeduidmethet aftakassymbool(PTO),schakeltudeaandrijvingnaar demaaimessenaanofuit(Figuur5).

Urenteller

Deurentellerregistreerthetaantalurendatde motorinbedrijfisgeweest.Deurentellerwerktals demotorloopt.Gebruikdezetijdenomregelmatig onderhoudswerkzaamhedenteplannen(Figuur6).

Derijhendelswordengebruiktomdemotorvooruiten achteruittelatenrijdenenombochtennaarlinksof naarrechtstemaken(Figuur4).

Vergrendeldeneutraalstand

Zetderijhendelsvanuithetmiddennaarbuitennaar deVERGRENDELDENEUTRAALSTANDwanneerude machineverlaat(Figuur25).Zetderijhendelsaltijdin deVERGRENDELDENEUTRAALST ANDalsudemachine stoptofonbeheerdachterlaat.

Parkeerremhendel

Alsudemotorafzet,moetudeparkeerreminwerking stellenomtevoorkomendatdemachineperongeluk inbewegingkomt.

Brandstofklep

Sluitdebrandstofafsluitklepwanneerudemachine transporteertofstalt;zieDebrandstofafsluitklep

gebruiken(bladz.34).

Figuur6

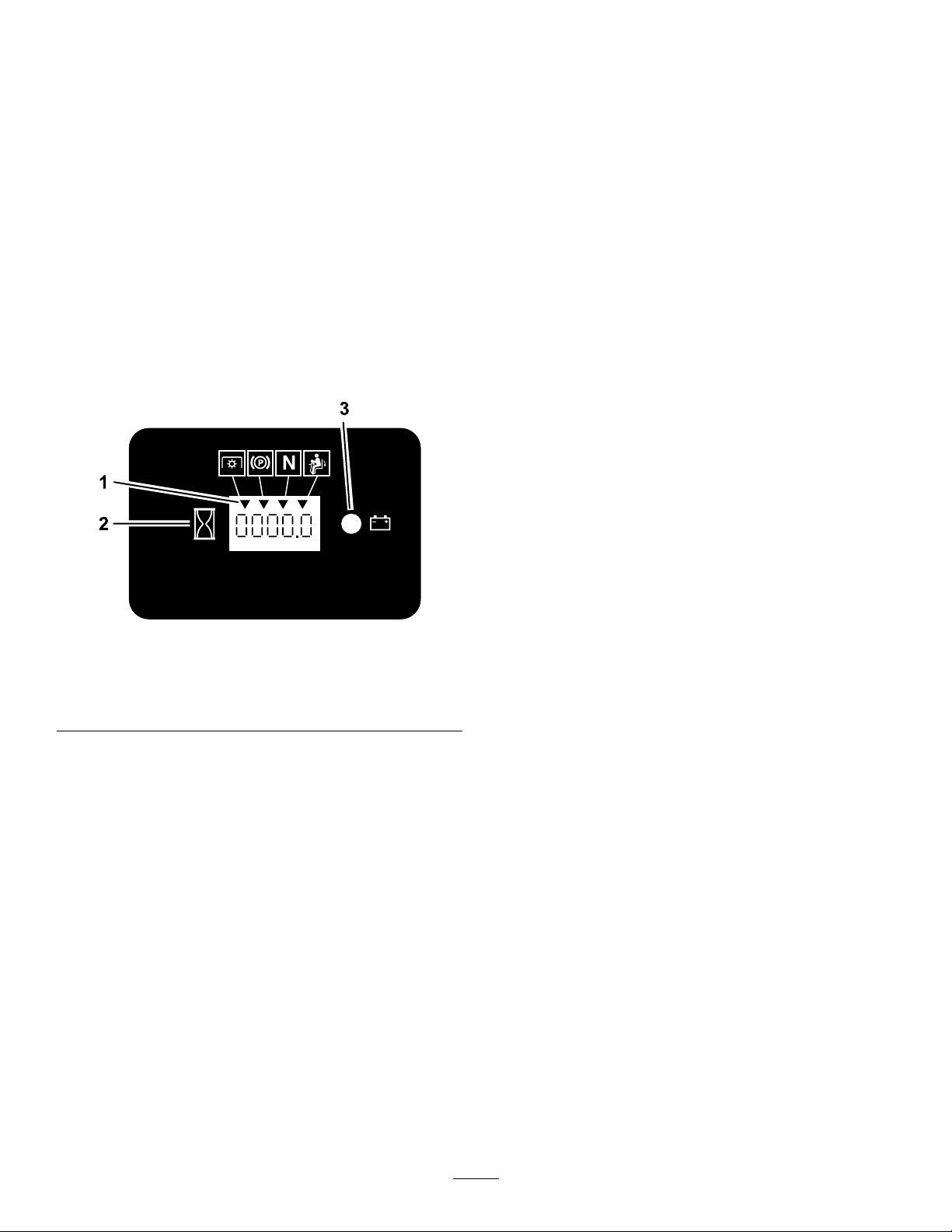

1.Symbolen veiligheidssysteem

2.Urenteller

3.Acculampje

Indicatorsveiligheidssysteem

Erstaansymbolenopdeurentellerdiemeteen zwartedriehoekaangevendathetveiligheidssysteem juistaangebrachtis(Figuur6).

Accu-indicatielampje

Alsuhetcontactsleuteltjegedurendeeenpaar secondenindestandAANzet,wordtdeaccuspanning weergeveninhetgebiedwaarnormaaldeuren wordenweergegeven.

Hetacculampjewordtingeschakeldwanneerde contactschakelaarisingeschakeldenwanneerde ladingzichonderhetjuistebedrijfsniveaubevindt (Figuur6).

g187133

Page 14

Specicaties

Opmerking:Specicatiesenontwerpkunnenzondervoorafgaandekennisgevingwordengewijzigd.

Breedte

Maaidekvan122cmMaaidekvan132cmMaaidekvan152cm

Zondermaaidek129cm137cm140cm

Geleideromhoog

Geleideromlaag

Geleiderverwijderd

Lengte

Lengte219cm220cm

Hoogte

Rolbeugelomhoog182cm185cm

Rolbeugelomlaag126cm129cm

141cm150cm166cm

160cm171cm191cm

132cm141cm156cm

24"banden26"banden

Gewicht

Machines

122cmmachines512kg

132cmmachines531tot540kg

152cmmachines535tot590kg

Gewicht

Werktuigen/accessoires

EenselectievandoorT orogoedgekeurdewerktuigenenaccessoiresisverkrijgbaarvoorgebruikmetde machineomdemogelijkhedendaarvanteverbeterenenuittebreiden.Neemcontactopmeteenerkende servicedealerofeenerkendeT orodistributeur,ofbezoekwww.Toro.comvooreenlijstvanallegoedgekeurde werktuigenenaccessoires.

Omdebesteprestatiesteverkrijgenenerzekervantezijndatdemachinealtijdveiligkanwordengebruikt, moetutervervanginguitsluitendorigineleToroonderdelenenaccessoiresgebruiken.Gebruiktervervanging nooitonderdelenenaccessoiresvananderefabrikanten,omdatditgevaarlijkkanzijn.Ditkanertoeleiden datdegarantieophetproductkomttevervallen.

Page 15

Gebruiksaanwijzing

enhet/dewerktuig(en)uitindieniemandhet werkgebiedbetreedt.

Opmerking:Bepaalvanuitdenormale

bedieningspositiedelinker-enrechterzijdevande machine.

Voorgebruik

Veiligheidsinstructies voorafgaandaanhetwerk

Algemeneveiligheid

•Laatkinderenofpersonendiegeeninstructie

hebbenontvangendemachinenietgebruikenof eronderhoudswerkzaamhedenaanverrichten. Plaatselijkevoorschriftenkunnennadereeisen stellenaandeleeftijdvandegenediemetde machinewerkt.Deeigenaarisverantwoordelijk voordeinstructievanallebestuurdersentechnici.

•Controleerdeomgevingwaarudemachinegaat

gebruiken.Verwijderallevoorwerpendiede werkingvandemachinekunnenbeïnvloedenof diedoordemachinekunnenwordenuitgeworpen.

•Zorgervoordatuvertrouwdraaktmetde

bedieningsorganenendeveiligheidssymbolen,en weethoeudemachineveiligkuntgebruiken.

•Controleerdeaanwezigheidengoedewerkingvan

dedodemansinrichtingen,veiligheidsschakelaars enschermen.Gebruikdemachineuitsluitendals dezenaarbehorenwerkt.

•Zetdemotoraf,verwijderhetcontactsleuteltje

•Controleervoordatubeginttemaaiendemachine

omzekertezijndatdemaai-eenhedengoed werken.

•Inspecteerhetterreinomnategaanwelke

accessoiresenwerktuigennodigzijnomde machineveiligengoedtegebruiken.

•Draaggeschiktekledingenuitrusting,

zoalsoogbescherming,eenlangebroek, stevigeschoenenmeteengripvastezoolen gehoorbescherming.Draaglanghaarnietlosen draaggeenlossekledingofjuwelen.

•Vervoergeenpassagiersopdemachine.

•Houomstandersenhuisdierentijdenshetwerkuit

debuurtvandemachine.Schakeldemachine

•Gebruikdemachineniettenzijalleschermenen

veiligheidsvoorzieningenzoalsdegeleidersende volledigegrasvangerophunplaatszittenengoed werken.Vervangversletenofkapotteonderdelen indiennodig.

Brandstofveiligheid

•Brandstofisuiterstontvlambaarenzeerexplosief.

Brandofexplosievanbrandstofkanbrandwonden bijuofanderenenmateriëleschadeveroorzaken.

–Omtevoorkomendateenstatischeladingde

brandstoftotontbrandingkanbrengen,moet uhetbenzinevaten/ofdemachinevoordatu detankvultopdegrondplaatsen,nietopeen voertuigofeenanderobject.

–Vuldebrandstoftankopeenhorizontaal

oppervlakenindeopenluchtwanneerde motorkoudis.Eventueelgemorstebrandstof opnemen.

–Rooknietalsuomgaatmetbrandstof,en

houdbrandstofuitdebuurtvanopenvuuren vonken.

–Alsdemotordraaitofheetis,magde

brandstoftankdopnietwordenverwijderd enmagdetanknietmetbrandstofworden bijgevuld.

–Probeerdemotorniettestartenalsu

brandstofmorst.Zorgervoordatergeen ontstekingsbronnenindebuurtzijntotdatde brandstofdampenvolledigzijnverdwenen.

–Brandstofineengoedgekeurdvatofbliken

buitenbereikvankinderenbewaren.

•Brandstofisschadelijkofdodelijkbijinname.

Langdurigeblootstellingaandampenkanleiden toternstigletselenziekte.

–Voorkomdatudampenlangetijdinademt.

–Houduwhandenengezichtuitdebuurtvanhet

vulpistoolendeopeningvandebrandstoftank.

–Houdbrandstofuitdebuurtvanogenenhuid.

•Slademachineendebrandstofhoudernietop

opplaatsenwaaropenvlammen,vonkenof waakvlammen(b.v .vaneenboilerofandere toestellen)aanwezigkunnenzijn.

•Vulbrandstofvatennietineenvoertuig,

vrachtwagenofopeenaanhangermetkunststof beplating.Zetbrandstofvatenaltijdopdegrond enuitdebuurtvanhetvoertuigvoordatudetank bijvult.

•Laaddemachineuitdevrachtwagenofaanhanger

envuldezebijmetbrandstofwanneerzeop

Page 16

degrondstaat.Alsditnietmogelijkis,vuldan brandstofbijuiteendraagbaarvatinplaatsvan meteenbrandstofpistool.

•Gebruikdemachineuitsluitendalshetcomplete

uitlaatsysteemisgemonteerdennaarbehoren werkt.

•Houdhetvulpistoolincontactmetderandvande

benzinetankofhetvattothettankenvoltooidis. Gebruikgeenvergrendelingvoorhetvulpistool.

•Alsubrandstofmorstopuwkledingdientuzich

onmiddellijkomtekleden.

•Gietdebrandstoftankniettevol.Plaatsde

brandstofdopterugenmaakhemstevigvast.

•Verwijdergrasenvuilvandemaai-eenheid,de

geluiddemper,deaandrijvingen,degrasvangeren demotorombrandtevoorkomen.Veeggemorste olieenbrandstofop.

Brandstofbijvullen

Aanbevolenbrandstof

•Gebruikvoordebesteresultatenuitsluitend

schone,verse(minderdan30dagenoud), loodvrijebenzinemeteenoctaangetalvan87of hoger(indelingsmethode(R+M)/2).

•Ethanol:benzinemetmaximaal10vol.%ethanol

of15vol.%MTBE(methyltertiairebutylether)is geschikt.EthanolenMTBEzijnverschillende stoffen.Benzinemet15%ethanol(E15)per volumeisnietgoedgekeurdvoorgebruik.Gebruik

nooitbenzinediemeerdan10%ethanolper volumebevat,zoalsE15(bevat15%ethanol),

E20(bevat20%ethanol),ofE85(bevattot85% ethanol).Hetgebruikvanniet-goedgekeurde benzinekanleidentotverminderdeprestaties en/ofmotorschadediemogelijknietgedektwordt doordegarantie.

•Geenbenzinegebruikendiemethanolbevat.

•Tijdensdewintergeenbrandstofbewaren

indebrandstoftankofinvaten,tenzijueen brandstofstabilisatorgebruikt.

•Mengnooitoliedoorbenzine.

Belangrijk:Gebruiknooitbrandstofadditieven

diemethanolofethanolbevatten.

Voegdejuistehoeveelheidstabilizer/conditioner aandebrandstoftoe.

Opmerking:Stabilizer/conditionerwerkt

hetbestalsdezemetversebenzinewordt gemengd.Gebruikaltijdstabilizer/conditioner omhetrisicovanharsachtigeafzettingeninhet brandstofsysteemzokleinmogelijktehouden.

Brandstoftankvullen

1.Parkeerdemachineopeenhorizontaal oppervlak.

2.Steldeparkeerreminwerking.

3.Zetdemotorafenverwijderhetsleuteltje.

4.Reinighetgebiedronddedopvande brandstoftank.

5.Vuldetanktotaandeonderkantvandevulbuis (Figuur7).

Opmerking:Vuldebrandstoftankniet

helemaalvol.Ditgeeftdebrandstofindetank ruimteomuittezetten.

Gebruikvanstabilizer/conditioner

Gebruikvanstabilizer/conditionerindemachinebiedt devolgendevoordelen:

•Houdtbrandstoflangerverswanneerdezewordt

gebruiktvolgensdevoorschriftenvandefabrikant vandestabilisator.

•Houdtdemotortijdenshetgebruikschoon.

•Voorkomtharsachtigeafzettingeninhet

brandstofsysteem,dietotstartproblemenkunnen leiden

g036751

Figuur7

Page 17

Dagelijksonderhoud

Eennieuwemachine

uitvoeren

Voerelkedag,voordatudemachinestart,de dagelijkseproceduresuitbeschreveninOnderhoud

(bladz.38).

inrijden

Eennieuwemotorheefttijdnodigomvolvermogen teontwikkelen.Maai-eenhedenenaandrijfsystemen hebbenmeerwrijvingalszijnieuwzijn,waardoor demotorextrawordtbelast.Houderrekeningmee dateennieuwemachineeeninrijperiodevan40 tot50bedrijfsurennodigheeftomvolvermogente ontwikkelenvoordebesteprestaties.

Deomkantelbeveiliging (rolbeugel)gebruiken

WAARSCHUWING

Omlichamelijkofdodelijkletseltevoorkomen alsdemachineomkantelt:laatderolbeugel volledigomhooggeklaptenvergrendeld,en doedeveiligheidsgordelom.

Controleerofdestoelgoedopdemachine isbevestigd.

WAARSCHUWING

Erisgeenomkantelbeveiligingalsde rolbeugelomlaagisgeklapt.

•Klapderolbeugeluitsluitendomlaagals ditabsoluutnoodzakelijkis.

•Doedeveiligheidsgordelnietomalsde rolbeugelomlaagisgeklapt.

•Rijlangzaamenvoorzichtig.

•Klapderolbeugelomhoogzodraderuimte dittoelaat.

•Letgoedopdatervoldoenderuimte bovendemachineis(denkaantakken, deuropeningen,elektrischekabels) voordatuondereenobjectrijdtenzorg ervoordatuditnietraakt.

Derolbeugelomlaagklappen

Belangrijk:Klapderolbeugeluitsluitendomlaag

alsditabsoluutnoodzakelijkis.

1.MaakdeR-pennenlosenverwijderde2pennen (Figuur9).

2.Klapderolbeugelomlaag(Figuur8).

Opmerking:Derolbeugelkanin2standen

omlaagwordengeklapt;zieFiguur8.

3.Plaatsde2pennenenzetdezevastmetde R-pennen(Figuur9).

Page 18

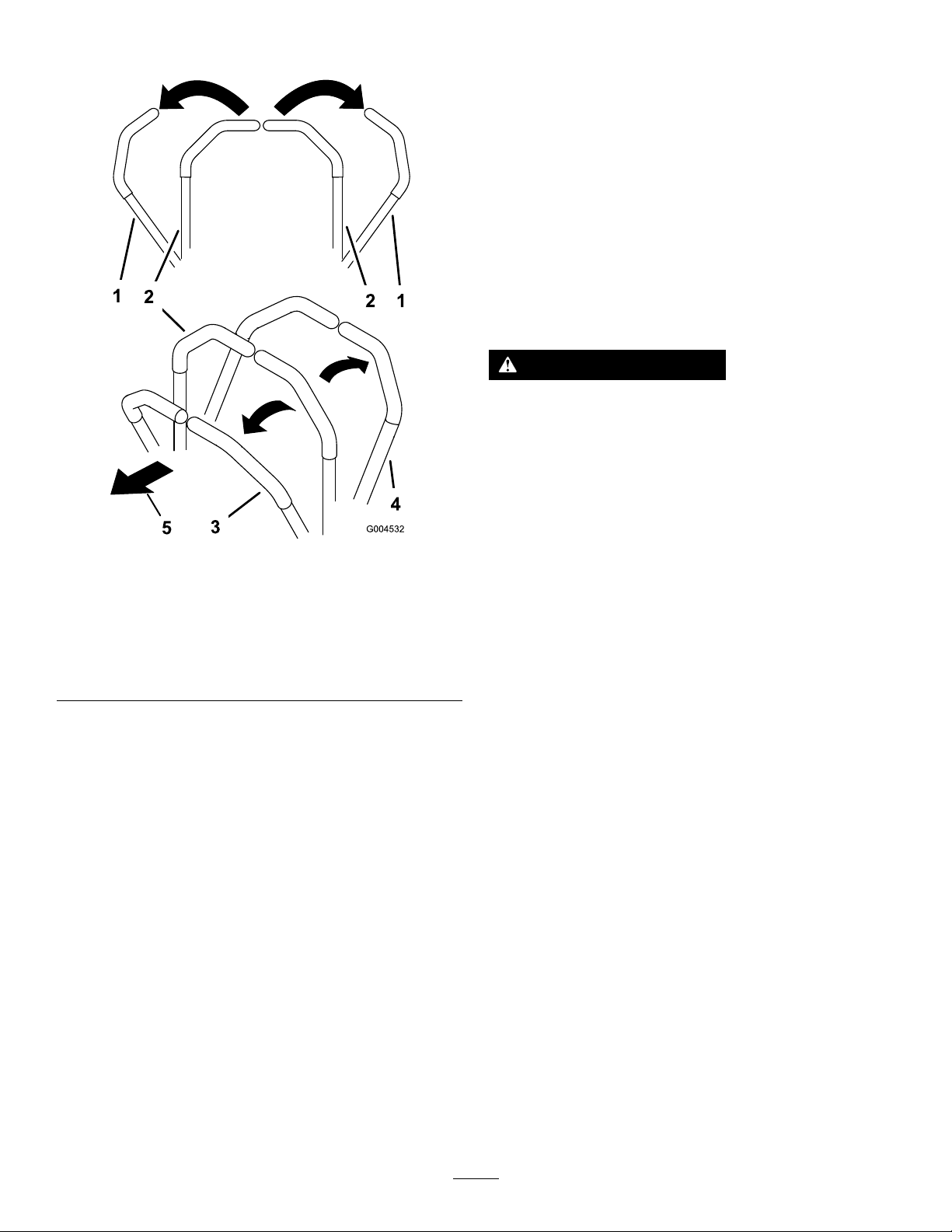

1.Volledigneergelatenstand

Derolbeugelomhoogklappen

Figuur8

2.Omlaaggeklaptmetde grasvangergemonteerd

Hetveiligheidssysteem gebruiken

WAARSCHUWING

Niet-aangeslotenofbeschadigde interlockschakelaarskunnenonverwachte gevolgenhebbenopdewerkingvan demachine.Ditkanlichamelijkletsel veroorzaken.

•Laatdeinterlockschakelaarsongemoeid.

g004954

•Controleerelkedagdewerkingvan deinterlockschakelaarsenvervang beschadigdeschakelaarsvoordatude machineweeringebruikneemt.

Werkingvanhetveiligheidssysteem

Belangrijk:Doealtijddeveiligheidsgordelomals

derolbeugelomhoogisgeklapt.

1.MaakdeR-pennenlosenverwijderde2pennen (Figuur9).

2.Klapderolbeugelomhoog,plaatsde2pennen enzetdezevastmetdeR-pennen(Figuur9).

Hetveiligheidssysteemisbedoeldomstartenvande motoralleenmogelijktemakenwanneer:

•deparkeerreminwerkingisgesteld;

•demesschakelaar(aftakas)isuitgeschakeld;

•derijhendelsindevergrendeldeNEUTRAALST AND

staan;

Hetveiligheidssysteemzorgtervoordatdemotor wordtuitgeschakeldwanneerderijhendelsuit deVERGRENDELDENEUTRAALSTANDwordengezet alsdeparkeerreminwerkingisgesteldofalsu debestuurdersstoelverlaatterwijldeaftakasis ingeschakeld.

Deurentellerisvoorzienvanindicatorenom degebruikersopdehoogtetestellenalshet veiligheidssysteemindejuistestandstaat.Alshet veiligheidssysteemindejuistestandstaat,wordteen indicatorweergegevenophetscherm.

Figuur9

1.Rolbeugel3.Pen

2.Omhooggeklaptestand

4.R-pen

g004955

g009181

Figuur10

1.Indicatorenverschijnenalshetveiligheidssysteemzichin dejuistestandbevindt.

Page 19

Hetveiligheidssysteemtesten

Bestuurdersstoelinstellen

Onderhoudsinterval:Bijelkgebruikofdagelijks

Controleerdewerkingvanhetveiligheidssysteem telkensvoordatudemachineingebruikneemt.Als hetveiligheidssysteemnietwerktzoalshieronder wordtbeschreven,moetuhetdirectlatenrepareren dooreenerkendeservicedealer.

1.Neemplaatsopdestoel,steldeparkeerremin werkingenschakeldemesschakelaar(aftakas)

IN.Probeerdemotortestarten;demotormag

nunietgaandraaien.

2.Neemplaatsopdestoel,steldeparkeerremin werkingenschakeldemesschakelaar(aftakas)

UIT.Beweegeenvanbeiderijhendelsuitde VERGRENDELDENEUTRAALST AND.Probeerde

motortestarten;demotormagnunietgaan draaien.Herhaalvoordeandererijhendel.

3.Neemplaatsopdestoel,steldeparkeerremin werking,schakeldemesschakelaarUITenzetde rijhendelsindevergrendeldeNEUTRAALSTAND. Startnudemotor.Laatdemotorlopenenzet deparkeerremvrij,schakeldemesschakelaar (aftakas)inenkomietsovereinduitde bestuurdersstoel.Demotormoetafslaan.

Ukuntdestoelnaarvorenennaarachteren verschuiven.Destandvandestoelmoetzozijn datudemachinehetbestkuntbedienenendatu comfortabelzit(Figuur11).

g027632

Figuur11

4.Neemplaatsopdestoel,steldeparkeerremin werking,schakeldemesschakelaar(aftakas) UITenzetderijhendelsindeVERGRENDELDE

NEUTRAALSTAND.Startnudemotor.Alsdemotor

loopt,centreertueenvanbeiderijhendelsen beweegtudeze(vooruitofachteruit).Demotor moetnustoppen.Herhaaldezeprocedurebijde andererijhendel.

5.Neemplaatsopdestoel,schakeldeparkeerrem uit,schakeldemesschakelaar(aftakas)UIT enzetderijhendelsindeVERGRENDELDE

NEUTRAALSTAND.Probeerdemotortestarten;de

motormagnunietgaandraaien.

Deachtersteschokdempersinstellen

UkuntdeMyRide™veringnaaruwvoorkeurinstellen zodatuprettigencomfortabelkuntrijden.Ukuntde 2achtersteschokbrekersverstellenenzodevering sneleneenvoudiginstellen.Steldeveringinzodat dievooruhetmeestcomfortabelis.

Desleuvenvoordeachtersteschokdempershebben inklikpuntenomdeinstellingaantegeven.Ukunt deachtersteschokdempersechteroveralinde sleuvenzetten,nietalleenindeinklikpunten.De onderstaandetekeningtoontdepositiesvooreen hardeofzachteveringinstelling,endebijbehorende inklikpuntenFiguur12

Page 20

Figuur12

1.Hardstevering3.Inklikpuntenindesleuven

2.Zachtsevering

Opmerking:Zorgervoordatdeachterste

schokdemperslinksenrechtsaltijdhetzelfdezijn ingesteld.

Steldeachtersteschokdempersin(Figuur13).

g030024

g030065

g030019

Figuur13

Page 21

Tijdensgebruik

Veiligheidtijdenshetwerk

Algemeneveiligheid

•Deeigenaar/gebruikerisverantwoordelijkvoor

ongelukkendiepersoonlijkletselofmateriële schadekunnenveroorzaken,enhijdientzulke ongelukkentevoorkomen.

•Geefuwvolledigeaandachtalsudemachine

gebruikt.Zorgervoordatumetnietsandersbezig bentwaardoorukuntwordenafgeleid,anders kunnenerletselsontstaanofkaneigendom wordenbeschadigd.

•Gebruikdemachinenietalsuziek,moeofonder

deinvloedvanalcoholofdrugsbent.

•Contactmethetmeskanleidentoternstig

lichamelijkletsel.Zetdemotoraf,verwijderhet contactsleuteltjeenwachttotdatallebewegende onderdelentotstilstandzijngekomenvoordatude bestuurderspositieverlaat.Wanneerudesleutel naarUITdraait,moetdemotorafslaanenmoet hetmesstoppen.Alsditniethetgevalis,mag udemachinenietverdergebruikenenmoetu contactopnemenmeteenerkendeservicedealer.

•Gebruikdemachineuitsluitendalshetzichtgoed

isenbijgeschikteweersomstandigheden.Gebruik demachinenietalserkansopbliksemis.

•Houduwhandenenvoetenuitdebuurtvan

demaai-eenheden.Blijfuitdebuurtvande afvoeropening.

•Maainietalsdegrasgeleiderindegehevenstand

staat,verwijderdisofgewijzigdis,tenzijeen grasvangerofmulchsetgemonteerdisengoed werkt.

•Maaiuitsluitendindeachteruitstand,alsdat

striktnoodzakelijkis.Kijkaltijdnaarbenedenen achteromvoordatuachteruitrijdt.

•Weesuiterstvoorzichtigbijhetnaderenvanblinde

hoeken,struiken,bomenenandereobjectendie hetzichtkunnenbelemmeren.

•Stopdemaaimessenalsunietdaadwerkelijk

maait.

•Alsdemaaimachinetocheenvoorwerpraakten

beginttetrillen,moetumeteendemotorafzetten, decontactsleutelverwijderen(indiendemachine hiermeeisuitgerust)enwachtentotdatalle bewegendeonderdelentotstilstandzijngekomen voordatudemachineopbeschadigingcontroleert. Voerallenoodzakelijkereparatiesuitvoordatude machineweeringebruikneemt.

•Verminderuwsnelheidenweesvoorzichtig

alsueenbochtmaaktofwegenenvoetpaden

oversteektmetdemachine.Verleenaltijd voorrang.

•Doehetvolgendevoordatudebestuurdersstoel

verlaat:

–Parkeerdemachineopeenhorizontaal

oppervlak.

–Schakeldeaftakasuitenlaatdewerktuigen

zakken.

–Steldeparkeerreminwerking.

–Zetdemotorafenverwijderhetsleuteltje.

–Wachttotallebewegendeonderdelentot

stilstandzijngekomen.

•Laatdemotorenkeldraaieningoed

verluchteomgevingen.Uitlaatgassenbevatten koolstofmonoxide,datdodelijkisbijinademing.

•Alsudemachineverlaat,laatdezedanniet

draaien.

•Bevestigmateriaaldatwordtgesleeptuitsluitend

aanhetsleeppuntaandemachine.

•Gebruikdemachineniettenzijalleschermenen

veiligheidsvoorzieningenzoalsdegeleidersende volledigegrasvangerophunplaatszittenengoed werken.Vervangversletenofkapotteonderdelen indiennodig.

•GebruikalleendoorTorogoedgekeurde

accessoiresenwerktuigen.

•Dezemachinesteltdegebruikerblootaan

geluidsniveausvanmeerdan85dBA.Bij langdurigeblootstellingkanditleidentot gehoorbeschadiging.

g229846

Figuur14

1.Draaggehoorbescherming.

•Verwijdergrasenvuilvandemaai-eenheid,de

aandrijvingen,degeluiddemperendemotorom brandtevoorkomen.

•Startdemotorenzorgerhierbijvoordatuw

voetenuitdebuurtvandemessenzijn.

•Letopdeuitworpvandemaaierenrichtdezeuit

debuurtvanmensen.Zorgtdathetafgevoerde materiaalniettegeneenmuurofobstakelkomt omdathetmateriaalnaaruterugkanketsen.

•Stopdemessen,verminderdesnelheidvande

machineenweesvoorzichtigwanneerueen

Page 22

oppervlakzondergrasoversteektofwanneerude machinetransporteertvanennaarhetwerkgebied.

•Veranderdesnelheidvandetoerenregelaarniet

enlaatdemotorhetmaximaletoerentalniet overschrijden.

•Kinderenkomenvaaknaardemachineenhet

maaienkijken.Gaernooitvanuitdatkinderenop deplaatsblijvenwaaruzevoorlaatstzag.

•Houdkinderenuitdebuurtvanhetwerkgebied

enplaatszeondertoezichtvaneenandere verantwoordelijkevolwassenedandebediener vandemaaier.

•Weesalertenschakeldemachineuitalskinderen

hetwerkgebiedbetreden.

•Voordatudemachineachteruitrijdtofdraait,moet

unaarbenedenenrondukijkenofergeenkleine kinderenindebuurtzijn.

•Vervoergeenkinderenopdemachine,zelfs

wanneerdemessennietbewegen.Kinderen kunnenvandemachinevallenenkunnenernstig letseloplopenofuverhindereninhetveilig gebruikenvandemachine.Alseenkindin hetverledenopeenmaaierheeftmeegereden, kanhetinhetmaaigebiedverschijnenzonder waarschuwing,enkandanoverredenwordendoor demaaier,bijhetvooruit-ofachteruitrijden.

Beschermingvanderolbeugel

•Derolbeugeliseenintegraleveiligheidsvoorzie-

ning.Verwijdergeenonderdelenvanderolbeugel vandemachine.

•Zorgdatudeveiligheidsgordeldraagtendezein

eennoodgevalsnelkuntlosmaken.

•Houdderolbeugelindevolledigomhooggeklapte

envergrendeldestandendoealtijdde veiligheidsgordeomwanneerderolbeugel omhooggeklaptis.

•Controleerzorgvuldigopobjectenbovenhethoofd

voordatuhieronderrijdt,enraakdezeniet.

•Vervangbeschadigdeonderdelenvande

rolbeugel.Umagdezenietreparerenof aanpassen.

•Erisgeenomkantelbeveiligingalsderolbeugel

omlaagisgeklapt.

•Wielendieoverrandenofoversteileoeversheen

komenofinwaterkomen,kunnentotgevolg hebbendatdemachineomkantelt,hetgeenernstig ofdodelijkletselkanveroorzaken.

•Doedeveiligheidsgordelnietomalsderolbeugel

omlaagisgeklapt.

•Klapderolbeugeluitsluitendomlaagalsdit

absoluutnoodzakelijkis;klaphemomhoogzodra deruimtedittoelaat.

•Indiendemachineomkantelt,moetudemachine

naareenerkendeservicedealerbrengenomde rolbeugeltelateninspecteren.

•GebruikuitsluitenddoorTorogoedgekeurde

accessoiresenwerktuigenvoorderolbeugel.

Demachineveiliggebruikenop hellingen

•Hetmaaienophellingeniseenbelangrijke

factorbijongelukkenwaarbijdecontroleoverde machinewordtverlorenofdezeomkantelt.Dit kanernstigofdodelijkletselveroorzaken.De bestuurderisverantwoordelijkvooreenveilig gebruikvandemachineophellingen.Gebruik vandemachineophellingenvereistaltijdextra voorzichtigheid.Doehetvolgendevoordatude machineopeenhellinggaatgebruiken:

–Leesdeinstructiesvoorgebruikopeenhelling

indehandleidingenopdemachine,enzorg datudezeinstructiesbegrijpt.

–Gebruikeenhellingsindicatoromde

hellingshoekbijbenaderingtebepalen.

–Gebruikdemaaimachinenooitophellingen

vanmeerdan15°.

–Onderzoekdetoestandvanhetwerkgebied

opdiedagomtebepalenofdemachine veiligkanwordengebruiktopdehelling. Gebruikuwgezondverstandenuw beoordelingsvermogenwanneerudit onderzoekuitvoert.Veranderingeninhet terrein,zoalsdevochtigheidsgraad,kunnen snelvaninvloedzijnopdemanierwaaropde machinereageertopeenhelling.

•Spoorgevarenonderaandehellingop.Gebruik

demachinenietindebuurtvansteilehellingen, greppels,oevers,waterofanderegevaren. Demachinekanplotselingomslaanalseen wieloverderandkomtofalsderandinstort. Houdeenveiligeafstand(tweemaaldebreedte vandemachine)tussendemachineen landschapselementendiegevaarlijkkunnenzijn. Gebruikeenloopmaaierofeenhandtrimmerom grastemaaienopdezeplaatsen.

•Vermijdstarten,stoppenofbochtenmakenop

hellingen.Vermijdplotseveranderingenvan snelheidofrichting;verandertraagengeleidelijk vanrichting.

•Gebruikeenmachinenooitinomstandigheden

waarbijutwijfeltovertractie,sturenofstabiliteit. Denkeraandatdemachinetractiekanverliezen doordatubergafwaarts,opnatgrasofdwarsop eenhellingmaait.Alsdeaandrijfwielentractie verliezen,kunnenzegaanslippenenkuntu nietmeerremmenofsturen.Demachinekan schuiven,zelfsalsdeaandrijfwielennietdraaien.

Page 23

•Verwijderofletopobstakelsalssloten,gaten,

geulen,hobbels,stenenofandereverborgen gevaren.Inhooggraszijnobstakelsniet altijdzichtbaar.Demachinekanomslaanop oneffenhedeninhetterrein.

•Weesextravoorzichtigwanneerudemachine

gebruiktmetaccessoiresofwerktuigenzoals grasopvangsystemen.Dezekunnendemachine minderstabielmaken,waardoorudecontroleover demachinekuntverliezen.Volgdeinstructies voorgebruikvancontragewichtenop.

•Laathetmaaidekindienmogelijkneeropdegrond

wanneerudemachineopeenhellinggebruikt. Alsuhetmaaidekomhoogbrengtophellingen, kandemachineonstabielworden.

Plaatsnemeninde bestuurderspositie

Gebruikhetmaaidekalsopstapjeomde bestuurderspositietebereiken(Figuur16).

g029797

Figuur16

1.Staphier.

1.Veiligezone–Gebruikde

machineindezezoneop hellingenvanminderdan 15°ofvlakkegebieden.

2.Gevarenzone–Gebruik

eenloopmaaieren/ofeen handtrimmerophellingen vanmeerdan15°eninde buurtvansteilehellingen ofwater.

3.Water

Figuur15

4.W=breedtevande

5.Houdeenveiligeafstand

machine

(tweemaaldebreedte vandemachine) tussendemachineen landschapselementendie gevaarlijkkunnenzijn.

Parkeerremgebruiken

Steldeparkeerremaltijdinwerkingwanneerude machinestoptofdezeonbeheerdachterlaat.

g221745

Dehandreminschakelen

Parkeerdemachineopeenhorizontaaloppervlak.

g283915

Figuur17

Page 24

Dehandremuitschakelen

Demesschakelaar(aftakas) bedienen

Demesschakelaar(aftakas)startenstoptde maaimesseneneventuelebekrachtigdewerktuigen.

Messchakelaar(aftakas) inschakelen

Opmerking:Demesschakelaar(aftakas)

inschakelenmethalfgasofminderzorgtvoor overmatigeslijtageaandeaandrijfriemen.

g339561

Figuur18

g332523

Figuur19

Page 25

Messchakelaar(aftakas) uitschakelen

Degashendelbedienen

Degashendelheefttweestanden:SNELenLANGZAAM (Figuur21).

GebruikaltijddestandSNELwanneerudeaftakas inschakelt.

g332522

Figuur20

g008946

Figuur21

Dechokebedienen

Gebruikdechokeomeenkoudemotortestarten.

1.Trekdeknopvandechokeomhoogomdeze inteschakelenvoordatudecontactschakelaar inschakelt(Figuur22).

2.Drukdeknopvandechokeomlaagomdeze weeruitteschakelennadatdemotorisgestart (Figuur22).

Page 26

Figuur22

1.AAN2.UIT

Startenvandemotor

Opmerking:Alsdemotorwarmofheetis,hoeftu

dechokeniettegebruiken.

Belangrijk:Steldestartmotortelkensnietlanger

dan5secondeninwerking.Alsudestartmotor langerdan5secondeninwerkingstelt,kan dezewordenbeschadigd.Alsdemotornietwil starten,moetu10secondenwachtenvoordatu destartmotoropnieuwinwerkingstelt.

g008959

Page 27

Demotorafzetten

VOORZICHTIG

Kinderenofomstanderskunnenletsel oplopenalszijdemachineverplaatsenof proberentebedienenterwijldezeonbeheerd staat.

Verwijderaltijdhetsleuteltjeenstelde parkeerreminwerkingwanneerudemachine onbeheerdachterlaat.

Figuur23

g332530

g332529

Figuur24

Page 28

Derijhendelsgebruiken

Metdemachinerijden

Deaandrijfwielendraaienonafhankelijkenworden aangedrevendoorhydraulischemotorenopelkeas.U kuntdewielenaandeenezijdeachteruitlatendraaien entegelijkdieaandeanderezijdevooruit,waardoor demachineomzijnasdraaitinplaatsvaneenbocht temaken.Zoisdemachineveelwendbaarder,maar hetkanwattijdvergeneerugewendbentaande manierwaaropdemachinebeweegt.

Metdegashendelregeltudesnelheidvandemotor, oftewelhettoerental(inomwentelingenperminuut). ZetdegashendelopSNELomdebesteprestatieste verkrijgen.Laatdemotortijdenshetmaaienaltijdvol gasdraaien.

WAARSCHUWING

Demachinekanzeersnelronddraaien.De bestuurderkandecontroleoverdemachine verliezen.Ditkanleidentotlichamelijkletsel enschadeaandemachine.

•Weesvoorzichtigalsueenbochtmaakt.

1.Rijhendels–

VERGRENDELDE NEUTRAALSTAND

2.Centraleontgrendelde stand

3.Vooruit

Figuur25

4.Achteruit

5.Voorzijdevandemachine

•Verminderdesnelheidvandemachine

g004532

voordatueenscherpebochtmaakt.

Vooruitrijden

Opmerking:Demotorslaatafalsude

tractiebedieningbeweegtterwijldeparkeerremin werkingisgesteld.

Omdemachinetestoppen,duwtuderijhendelsnaar deNEUTRAAL-stand.

1.Zetdeparkeerremvrij.

2.Zetderijhendelsindemiddelste,ontgrendelde stand.

3.Omvooruitterijden,duwtuderijhendels langzaamnaarvoren(Figuur26).

Page 29

Figuur26

Zijafvoergebruiken

Hetmaaidekisuitgerustmeteenscharnierende grasgeleider,diehetmaaiselzijwaartsenomlaag naarhetgazonafvoert.

GEVAAR

Alsdegrasgeleider,afsluitervandeafvoer ofdegrasvangernietopdejuisteplaats zijngemonteerd,kunnenuofanderen inaanrakingkomenmethetmaaimesof uitgeworpenvoorwerpen.Contactmet hetdraaiendemaaimesenuitgeworpen voorwerpenkanlichamelijkofdodelijkletsel veroorzaken.

•Verwijderdegrasgeleidernooitvanhet maaidekomdathiermeehetmaaisel wordtafgevoerdnaarhetgazon.Een beschadigdegrasgeleidermoetdirect wordenvervangen.

g008952

•Steeknooituwhandenofvoetenonderhet maaidek.

Achteruitrijden

1.Zetderijhendelsindemiddelste,ontgrendelde stand.

2.Omachteruitterijden,trektuderijhendels langzaamnaarachteren(Figuur27).

•Probeernooithetafvoersysteemofde maaimessentereinigenzondereerstde messchakelaar(aftakas)UITteschakelen, hetcontactsleuteltjeopUITtedraaienen hetsleuteltjeuithetcontacttenemen.

•Controleerofdegrasgeleideromlaagstaat.

Figuur27

g008953

Page 30

Demaaihoogteinstellen

Voormachinesmeteen maaidekliftpedaal

Detransportvergrendeling gebruiken

1.Duwhetmaaidekliftpedaalvolledignaar vorenomhetmaaidektevergrendeleninde

TRANSPORTSTAND(Figuur28).

2.Duwhetmaaidekliftpedaalnaarvorenenduw detransportvergrendelingnaarvorennaarde ONTGRENDELDEstand,laatdanlangzaamhet maaidekneer(Figuur28).

Depenvoordemaaihoogte instellen

Demaaihoogtekanwordeningesteldvan38tot 140mminstappenvan6mmdoordegaffelpenin verschillendeopeningenteplaatsen.

1.Duwhetmaaidekliftpedaalvolledignaar vorenomhetmaaidektevergrendelen indeTRANSPORTST AND(ditistevensde maaihoogtestandvan140mm);zieFiguur29.

2.Omdemaaihoogteintestellen,verwijdertude penuitdemaaihoogtebeugel(Figuur29).

3.Kiesdeopeningindemaaihoogtebeugel dieovereenkomtmetdegewenste maaihoogtestand,ensteekdaarinde pen(Figuur29).

4.Duwhetmaaidekliftpedaalnaarvoren,duwde transportvergrendelingnaarvorenenlaathet maaideklangzaamzakken.

1.VERGRENDELDEstand –Hetmaaidekis vergrendeldinde transportstand.

2.ONTGRENDELDEstand –Hetmaaidekis nietvergrendeldinde transportstand.

Figuur28

3.Traphet maaidekhefpedaalin omhetmaaidekomhoog tebrengen.

g332768

Figuur29

1.Maaidekpedaal3.Penvoordemaaihoogte

2.Maaihoogte-beugel4.Hendelvoorde transportvergrendeling

g332767

Page 31

Demaaihoogteinstellen

Voormachinesmeteenelektrische henrichtingvanhetmaaidek

1.Drukdehefschakelaarnaarboven(Figuur30).

g361935

Figuur31

1.Penvoordemaaihoogte3.Maaihoogtebeugel

2.Maaihoogtekoppeling

Figuur30

1.Naarbovendrukkenom hetmaaidekomhoogte brengen.

2.Naarbenedendrukken omhetmaaidekomlaagte brengen.

2.Kiesdeopeningindemaaihoogtebeugel dieovereenkomtmetdegewenste maaihoogtestand,ensteekdaarinde pen(Figuur31).

3.Drukdehefschakelaarvanhetmaaidekin totdemaaihoogtekoppelingdepenvoorde maaihoogtenetraakt(Figuur31).

Opmerking:Ishetcontacttussende

maaihoogtekoppelingendepenvoorde maaihoogtetezwaar,dankunnende maaihoogteendegelijkstandvanhetmaaidek hieronderlijden.

g332765

Page 32

Antiscalpeerrollenafstellen

Tipsvoorbedieningen

Alsudemaaihoogtewijzigt,steldandehoogtevan deantiscalpeerrollenin.

Opmerking:Steldeantiscalpeerrollenzoafdatze

degrondnietrakenopnormale,vlakkemaaiterreinen.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Steldeantiscalpeerrollenafzoalswordtgetoond inFiguur32.

gebruik

Gebruikvandesnel-standvande gashendel

Vooreenoptimaalmaairesultaateneenmaximale luchtcirculatiemoetudegashendelopSNELzetten. Omhetgrasgoedtemaaienisluchtnodig;zet demaaihoogtedusniettelaagenzorgervoordat hetmaaidekniethelemaaldoorongemaaidgrasis omgeven.Probeeraltijdéénzijkantvanhetmaaidek vrijvanongemaaidgrastehouden,zodatluchtinhet maaidekkanwordengezogen.

Wanneerueengazonvoorde eerstekeermaait

Laathetgrasietslangerdannormaalomte voorkomendatoneffenhedeninhetgrasvolledig wordenweggemaaid.Inhetalgemeenkanhetbest devoorheengebruiktemaaihoogtewordengekozen. Alsugrasvanmeerdan15cmlanggaatmaaien, kuntuhetbestintweekeermaaienomeengoed maairesultaatteverkrijgen.

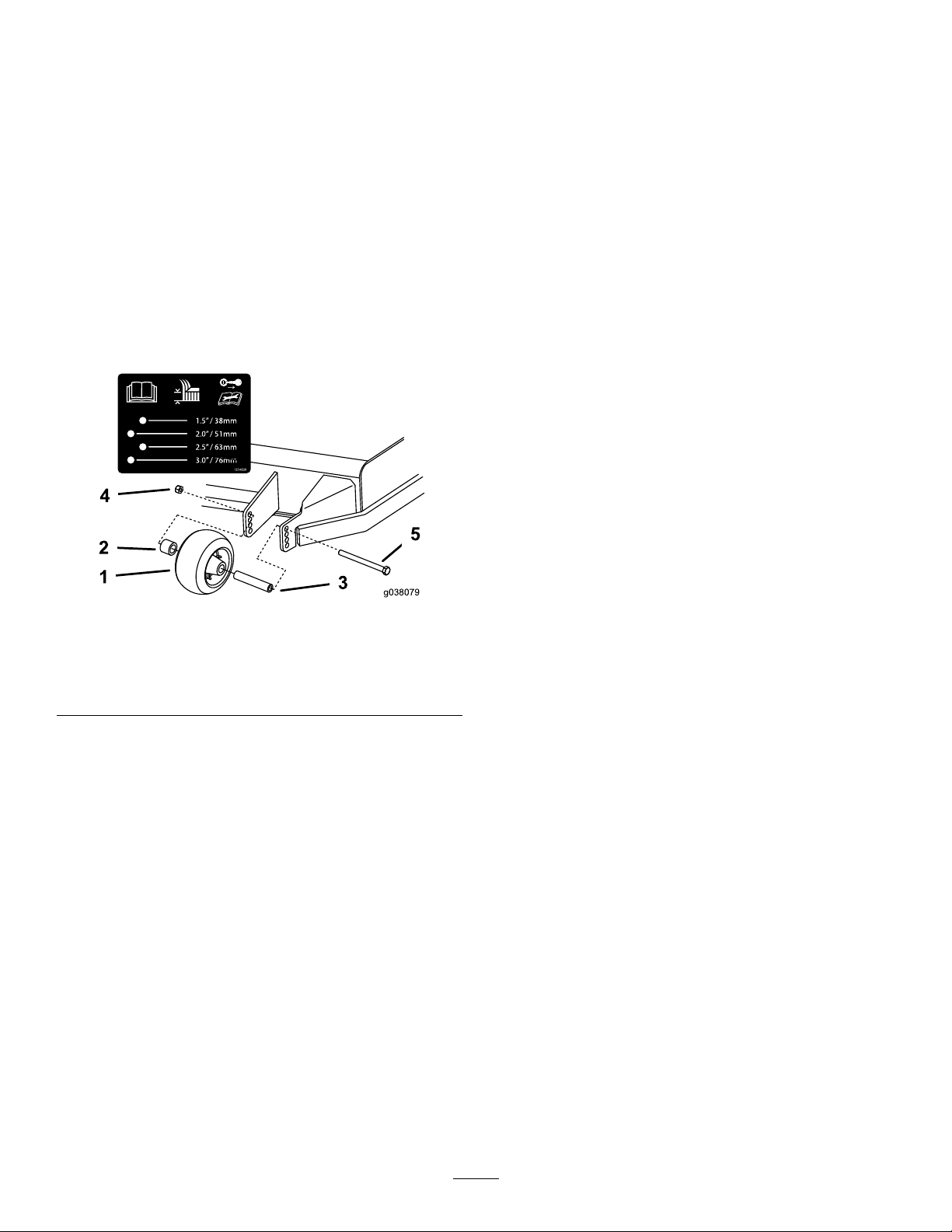

1.Antiscalpeerrol4.Flensmoer

2.Afstandsstuk

3.Lagerbus

Figuur32

g038079

Eénderdevandelengtevanhet grasafmaaien

5.Bout

Aanbevolenwordtnietmeerdanongeveeréénderde vandelengtevanhetgrasaftemaaien.Meer afmaaienwordtafgeraden,tenzijhetgrasdunis,ofin delateherfst,wanneerhetgraslangzamergroeit.

Maairichtingafwisselen

Maaiafwisselendinverschillenderichtingen,zodat hetgrasrechtopblijftstaan.Ditzorgtookvooreen betereverspreidingvanhetmaaisel,watdevertering enbemestingtengoedekomt.

Metdejuisteregelmaatmaaien

Hettempowaarmeehetgrasgroeit,varieertper jaargetijde.Omdezelfdemaaihoogtetebehouden, moetuinhetvroegevoorjaarvakermaaien.Alsde groeisnelheidindezomerafneemt,maaituminder vaak.Alsulangeretijdniethebtkunnenmaaien, maaitueerstopeenhogemaaihoogte.Maai2dagen lateropeenlageremaaihoogte.

Page 33

Eenlageremaaisnelheid gebruiken

Omdemaairesultatenteverbeteren,moetuin bepaaldeomstandighedenbijeenlagererijsnelheid maaien.

Grasniettekortafmaaien

Wanneeruoponeffenhedenmaait,moetude maaihoogtehogerzettenomeengolvendgazonte voorkomen.

Demachinestoppen

Alsudemachinetijdenshetmaaienmoetstoppen, kanereenkluitmaaiselopuwgazonachterblijven. Omdittevoorkomenkuntunaareenreedsgemaaid oppervlakgaanmetdemesseningeschakeld,ofu kunthetmaaidekuitschakelenterwijluvooruitgaat.

Onderkantvanhetmaaidek schoonhouden

Verwijdernaelkgebruikmaaiselenvuilvande onderkantvanhetmaaidek.Alszichgrasenvuilin hetmaaidekophopen,leidtdatuiteindelijktoteen onbevredigendmaairesultaat.

Onderhoudvandemaaimessen

Zorggedurendehethelemaaiseizoenvooreen scherpmaaimes.Eenscherpmessnijdthetgras goedafzonderhettescheurenoftekwetsen. Doorscheurenenkwetsenwordthetgrasbruin aanderanden,waardoorhetlangzamergroeiten gevoeligerisvoorziekten.Controleernaelkgebruik ofdemaaimessenscherpzijnenofzeversletenof beschadigdzijn.Vijlregelmatigkerveneninkepingen wegenslijpdemessenindienditnodigis.Alseen mesbeschadigdofversletenis,moetuditonmiddellijk vervangendooreenorigineelToromes.

Page 34

Nagebruik

Debrandstofafsluitklep gebruiken

Veiligheidnahetwerk

Algemeneveiligheid

•Zetdemotoraf,verwijderhetcontactsleuteltje

•Verwijdergrasenvuilvandemaai-eenheid,de

geluiddemper,deaandrijvingen,degrasvangeren demotorombrandtevoorkomen.Veeggemorste olieenbrandstofop.

•Sluitdebrandstoftoevoerafenverwijder

hetsleuteltjevoordatudemachinestaltof transporteert.

Sluitdebrandstofafsluitkleptijdenstransport, onderhoudenopslag(Figuur33).

Controleerofdebrandstofafsluitklepgeopendisalsu demotorstart.

g036849

Figuur33

1.AAN2.UIT

g008948

Page 35

Devrijgavehendelsvande aandrijfwielengebruiken

WAARSCHUWING

Handenkunnenklemrakenindedraaiende onderdelenonderhetmaaidek.Ditkantot ernstigletselleiden.

Zetdemotoraf,verwijderhetsleuteltje enlaatallebewegendedelentotstilstand komenvoordatudevrijgaveventielenvande aandrijfwielenaanraakt.

WAARSCHUWING

Deaandrijfeenhedenvandemotorende hydrauliekkunnenzeerheetworden.Een hetemotorofhydraulischeaandrijfeenheid aanrakenkanernstigebrandwonden veroorzaken.

Laatdemotorendehydraulische aandrijfeenhedenvolledigafkoelenvoordat udevrijgaveventielenvandeaandrijfwielen aanraakt.

Devrijgavehendelsvandeaandrijfwielenbevinden zichlinksenrechtsonderhetmaaidek.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Omdemachineteduwen,moetubeide omloophendelsnaarvorenbrengenen vergrendelen(Figuur34).

g332790

Figuur34

1.Omloophendel

4.Zetdeparkeerremvrijvoordatudemachine gaatduwen.

5.Omdemachinetelatenlopen,zetude omloophendelsnaarachterenenvergrendelt uze(Figuur34).

Page 36

Demachinetransporteren

Gebruikeenaanhangerofvrachtwagenvoorzwaar vervoeromdemachinetetransporteren.Gebruik altijdeenoprijplaatoverdevolledigebreedte. Zorgervoordatdeaanhangerofvrachtwagenis voorzienvanallebenodigderemmen,verlichting enaanduidingendiewettelijkvereistzijn.Lees aandachtigalleveiligheidsinstructies.Metbehulpvan dezeinformatiekuntuvoorkomendatomstandersof uzelfletseloplopen.Raadpleegdelokalevereisten inzakeaanhangwagensendebevestigingvan machines.

WAARSCHUWING

Rijdenopdewegzonderrichtingaanwijzers, verlichting,reectorenofeenbordmetde aanduiding'Langzaamrijdendvoertuig'is gevaarlijkenkanleidentotongelukkendie lichamelijkletselveroorzaken.

Rijdnietmetdemachineopdeopenbareweg.

Eenaanhangerkiezen

WAARSCHUWING

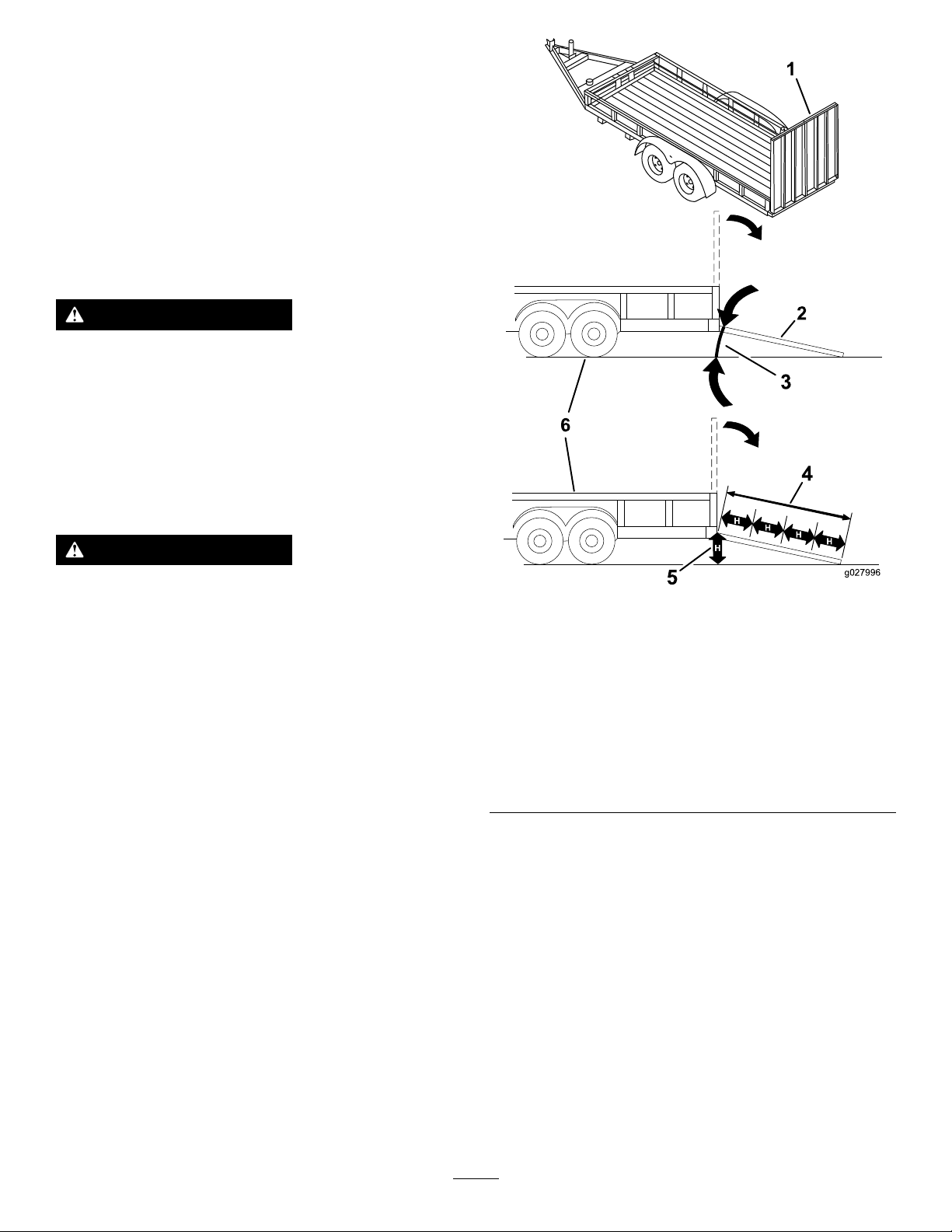

Alseenmachinewordtgeladenopeen aanhangerofeenvrachtwagen,wordtde kansvergrootdatdemachinekantelt.Dit kanernstiglichamelijkletselofdedood veroorzaken(Figuur35).

•Gebruikéénoprijplaatoverdevolledige breedte.Gebruikgeenafzonderlijke oprijplatenvoorelkekantvandemachine.

•Zorgervoordatdehoekvandeoprijplaat endegrondofvandeoprijplaatende aanhangerofvrachtwagennietgroteris dan15graden.

•Zorgervoordatdeoprijplaatminstens 4keerzolangisalsdeafstandvande laadbakvandevrachtwagenofaanhanger totdegrond.Hierdoorisdehoekdiede oprijplaatmaaktnietgroterdan15graden opeenvlakkeondergrond.

1.Oprijplaatovervolledige breedteinopslagstand.

2.Zijaanzichtvanoprijplaat overvolledigebreedtein laadstand

3.Nietgroterdan15graden6.Aanhanger

g027996

Figuur35

4.Dehellingbaanisminstens 4keerzolangals deafstandvande aanhangwagenofde laadbaktotdegrond

5.H=Afstandvan delaadbakvande vrachtwagenofaanhanger totdegrond.

Page 37

Demachineladen

WAARSCHUWING

Alseenmachinewordtgeladenopeen aanhangerofeenvrachtwagen,wordtde kansvergrootdatdemachinekantelt.Dit kanernstiglichamelijkletselofdedood veroorzaken.

•Gazeervoorzichtigtewerkalsueen machineeenhellingbaanop-/afrijdt.

•Rijdemachineachteruitopdeoprijplaat enrijervooruitaf.

•Umagnietabruptversnellenofvertragen alsudemachineeenhellingbaanopofafrijdt,omdatandersdemachinekan kantelenofudecontroleoverdemachine kuntverliezen.

1.Alsueenaanhangergebruikt,bevestig dezedanaanhetsleepvoertuigensluitde veiligheidskettingenaan.

2.Sluitindienvantoepassingderemmenen verlichtingvandeaanhangeraan.

3.Laatdeoprijplaatzakken;zorgdatde hellingshoekvandeoprijplaattenopzichtevan degrondnietgroterisdan15graden(Figuur

35).

4.Rijdemachineachteruitopdeoprijplaat(Figuur

36).

g332791

Figuur37

1.Bevestigingspunten

Demachinevandeaanhanger rijden

1.Laatdeoprijplaatzakken;zorgdatde hellingshoekvandeoprijplaattenopzichtevan degrondnietgroterisdan15graden(Figuur

35).

2.Rijdemachinevooruitdeoprijplaataf(Figuur

36).

Figuur36

1.Rijdemachineachteruit opdeoprijplaat.

5.Zetdemotoraf,verwijderhetsleuteltjeenstel

deparkeerreminwerking.

6.Zetdemachinevastbijdevoorstezwenkwielen

enhetachterframe;gebruikhierbijspanbanden, kettingen,kabelsoftouwen(Figuur37). Raadpleegdelokalevereisteninzakede bevestigingvanmachines.

2.Rijdemachinevooruitde oprijplaataf.

g028043

Page 38

Onderhoud

Veiligheidbijonderhoud

•Alsuhetsleuteltjeinhetcontactlaat,bestaat

dekansdatiemanddemotorperongelukstart waardooruenandereomstandersernstigletsel kunnenoplopen.Verwijderhetsleuteltjeuithet contactvoordatuonderhoudswerkzaamheden uitvoertaandemachine.

•Doehetvolgendevoordatudebestuurdersstoel

verlaat:

–Parkeerdemachineopeenhorizontaal

oppervlak. –Schakeldeaandrijvingenuit. –Steldeparkeerreminwerking. –Zetdemotorafenverwijderhetsleuteltje. –Laatdeonderdelenvandemachineafkoelen

voordatuonderhoudswerkzaamhedenuitvoert.

•Laatpersoneeldatnietbekendismetde

instructies,nooitonderhoudswerkzaamhedenaan demachineuitvoeren.

•Houduwhandenenvoetenuitdebuurtvan

bewegendeonderdelenofheteoppervlakken. Stelindienmogelijkdemachinenietafterwijlde motorloopt.

•Haalvoorzichtigdedrukvanonderdelenmet

opgeslagenenergie.

•Controleerdewerkingvandeparkeerrem

regelmatig.Indiennodigmoetudezeafstellenen eenonderhoudsbeurtgeven.

•Knoeinooitmetdeveiligheidsvoorzieningen.

Controleerregelmatigofzegoedwerken.

•Verwijdergrasenvuilvandemaai-eenheid,de

geluiddemper,deaandrijvingen,degrasvangeren demotorombrandtevoorkomen.

•Verwijdergemorsteolieofbrandstofenmet

brandstofdoortrokkenrommel.

•Vertrouwnietopeenhydraulischsysteemof

mechanischekrikomdemachineteondersteunen; ondersteundemachinealtijdmetkriksteunen.

•Zorgervoordatalleonderdeleningoede

staatverkerenenallebevestigingselementen stevigvastzitten,inhetbijzonderhet bevestigingsmateriaalvandemaaimessen. Vervangversletenofbeschadigdestickers.

•Koppeldeaccuafvoordatureparatiesaande

machineverricht.Maakeerstdeminpoolvande acculosendaarnadepluspool.Bevestigeerstde pluspoolvandeaccuendaarnademinpool.

•Omveiligeenoptimaleprestatiesteverkrijgen,

moetutervervangingalleenorigineleT oro onderdelenenaccessoiresgebruiken.Gebruikter vervangingnooitonderdelenenaccessoiresvan anderefabrikanten,omdatditgevaarlijkkanzijn. Ditkanertoeleidendatdegarantieophetproduct komttevervallen.

Aanbevolenonderhoudsschema

Bijelkgebruikofdagelijks

Omde50bedrijfsuren

Omde100bedrijfsuren

Omde200bedrijfsuren

Omde250bedrijfsuren

OnderhoudsintervalOnderhoudsprocedure

Nadeeerste100

bedrijfsuren

Naelkgebruik

•Filtersenvloeistofvanhethydraulischesysteemvervangen.

•Controleerhetveiligheidssysteem(interlock).

•Oliepeilcontroleren.

•Controleerdeveiligheidsgordel

•Controleerhetpeilvandehydraulischevloeistofindeexpansietank.

•Controleerdemaaimessen.

•Hetmaaidekreinigen.

•Debandenspanningcontroleren.Uitsluitendvoormachinesmetluchtbanden.

•Alleriemenopslijtageenscheurtjescontroleren.

•Smeerdescharnierpuntenvandehenrichtingvanhetmaaidek.

•Motorolieverversen(ditmoetvakergebeurenalsdemachinewordtgebruiktin stofgeofvuileomstandigheden).

•Debougievervangen,reinigenenafstellen.

•Vervanghetmotorolielter(ditmoetvakergebeurenalsdemachinewordtgebruikt instofgeofvuileomstandigheden).

•Vervanghetvoorlter(ditmoetvakergebeurenalsdemachinewordtgebruiktin stofgeofvuileomstandigheden).

•Controleerhetveiligheidslter(ditmoetvakergebeurenalsdemachinewordt gebruiktinstofgeofvuileomstandigheden).

Page 39

OnderhoudsintervalOnderhoudsprocedure

Omde400bedrijfsuren

Omde400bedrijfsurenof

jaarlijks,waarbijdekortste

periodemoetworden

aangehouden

Omde500bedrijfsuren

Maandelijks

Jaarlijks

Jaarlijksofvóórstalling

•Smeerdedraaipuntenvandezwenkwielen(ditmoetvakergebeurenalsdemachine wordtgebruiktinstofgeofvuileomstandigheden).

•Nadeeerstevervangbeurt–vervangdeltersendevloeistofvanhethydraulische systeemalsuToro®HYPR-OIL™500vloeistofgebruikt(vakervervangenalsde machinewordtgebruiktinstofgeofvuileomstandigheden).

•Vervanghetveiligheidslter(ditmoetvakergebeurenalsdemachinewordtgebruikt instofgeofvuileomstandigheden).

•Brandstofltervervangen(vakerinstofge,vuileomstandigheden).

•Controleerofdeaccuopgeladenis.

•Smeerdelagersvandezwenkwielenopnieuw(ditmoetvakergebeurenalsde machinewordtgebruiktinstofgeofvuileomstandigheden).

•Dezwenkwielnavensmeren.

•Werkbeschadigdeoppervlakkenbij.

•Voltooialleproceduresinhethoofdstukoveropslag.

Belangrijk:RaadpleegdeGebruikershandleidingvandemotorvoorverdereonderhoudsprocedures.

VOORZICHTIG

Alsuhetsleuteltjeinhetcontactlaat,bestaatdekansdatiemanddemotorperongelukstart waardooruenandereomstandersernstigletselkunnenoplopen.

Zetdemotorafenhaalhetsleuteltjeuithetcontactvoordatuonderhouduitvoert.

Procedures voorafgaandeaan onderhoud

Deafdekkingvanhet maaideklosmaken

Verwijderdeborgpenomdeafdekkingvanhet maaideklostemakenenbijdebovenkant vanhetmaaidektekunnen.Nadatu onderhoudswerkzaamhedenhebtuitgevoerd, monteertudeafdekkingmetdeeerderverwijderde borgpen.

1.Plaatmetaalscherm2.Bout

Hetplaatmetaalscherm verwijderen

g027946

Figuur38

Zetde2voorsteboutenlosenverwijderhet plaatmetaalschermombijdemaaierriemenende spilassentekomen(Figuur38).Bevestignade onderhoudswerkzaamhedenhetplaatmetaalscherm weerterugendraaideboutenweervast.

Page 40

Smering

Descharnierpuntenvan dehenrichtingvanhet

Demachinesmeren

Smeerdemachinevakeralszewordtgebruiktin stofgeofvuileomstandigheden.

Typevet:nr.2vetoplithium-ofmolybdeenbasis

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Reinigdesmeernippelsmeteendoek.

Opmerking:Verwijderindiennodigverfvan

devoorkantvandetting(s).

4.Zeteensmeerpistoolopdenippel.

5.Spuitvetindenippelstotdaternieuwvetbijde lagersnaarbuitenkomt.

6.Overtolligvetwegvegen.

maaideksmeren

Onderhoudsinterval:Omde100bedrijfsuren

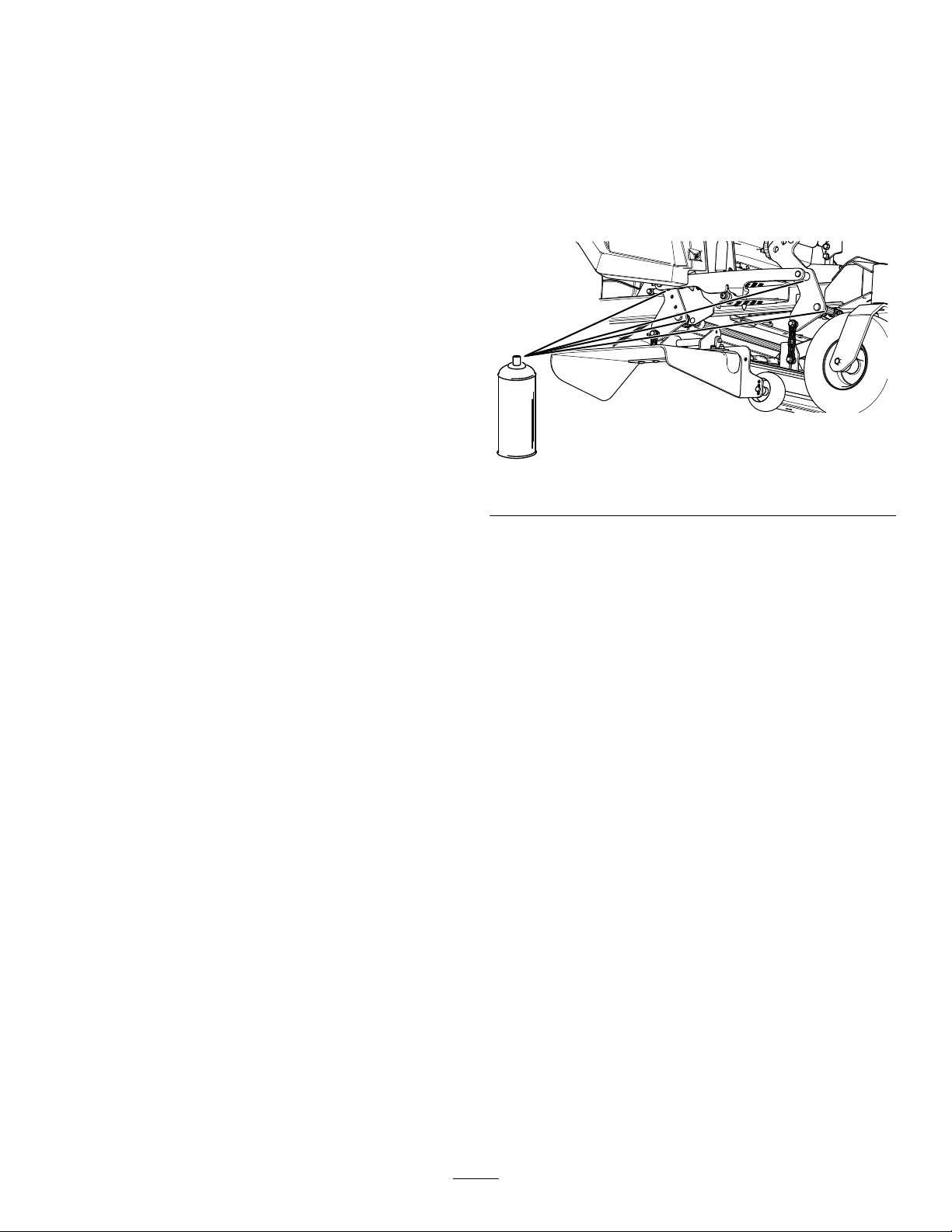

Gebruikdunvloeibareolieofsproeismeringomde scharnierpuntenvandehenrichtingvanhetmaaidek tesmeren.

g336930

Figuur39

Page 41

Draaipuntenvande zwenkwielensmeren

Onderhoudsinterval:Omde400bedrijfsuren/Jaar-

lijks(houdhierbijdekortsteperiode aan)(ditmoetvakergebeuren alsdemachinewordtgebruiktin stofgeofvuileomstandigheden).

Jaarlijks—Smeerdelagersvandezwenkwielen opnieuw(ditmoetvakergebeurenalsde machinewordtgebruiktinstofgeofvuile omstandigheden).

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Verwijderdestofkapensteldedraaipunten vandezwenkwielenbij.Plaatsdestofkappas terugalshetsmerenvoltooidis;zieDemachine

smeren(bladz.40).

g006115

Figuur40

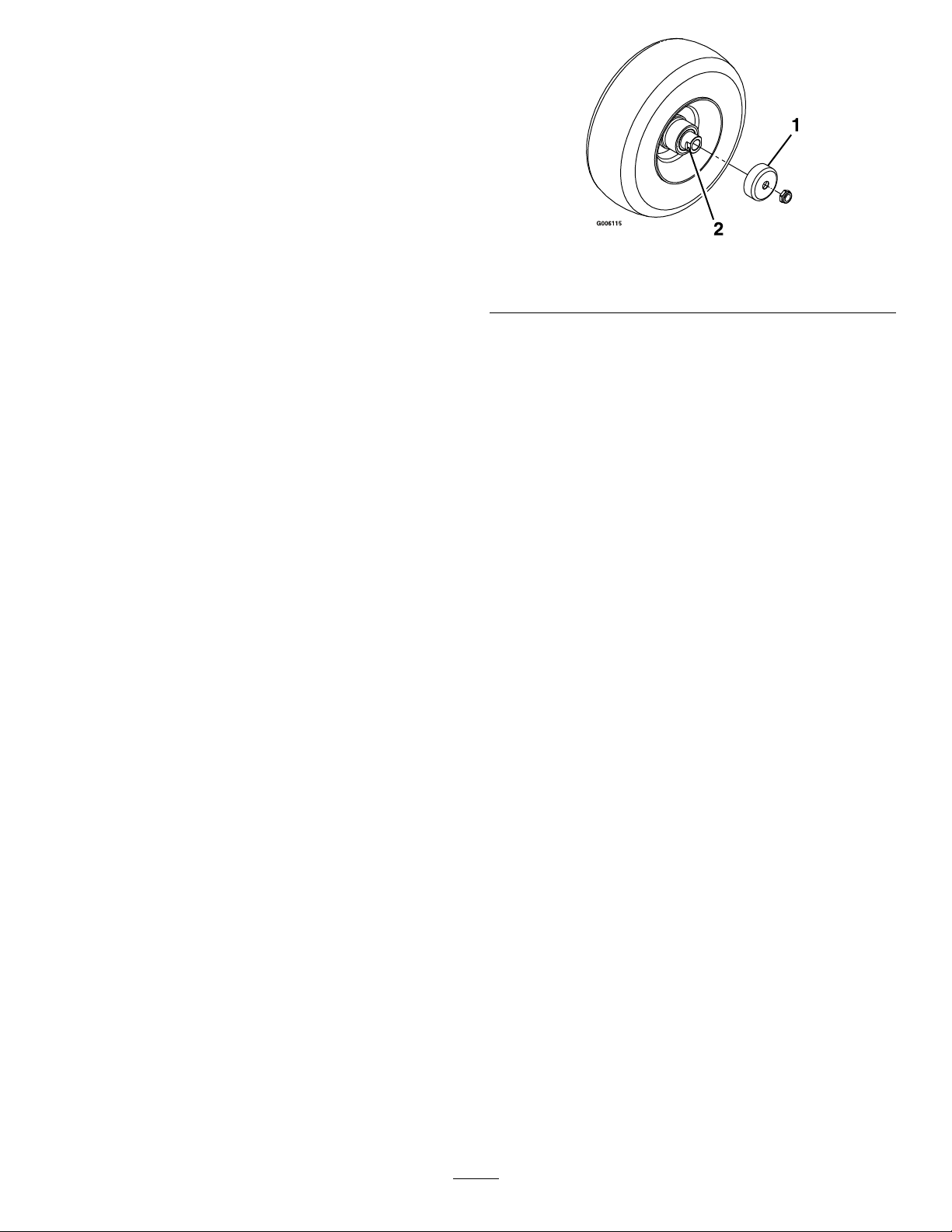

1.Afdichtinghouder2.Afstandsmoer

6.Verwijdereenafstandsmoervandeasvanhet zwenkwiel.

Opmerking:Erisafdichtkitaangebracht

tussendeafstandsmoerenendeas.

7.Verwijderdeas(terwijldeandereafstandsmoer ernogaanbevestigdis)vandewielconstructie.

8.Wrikdeafdichtingenloseninspecteerdelagers opslijtageofbeschadigingen.Vervangenindien nodig.

4.Verwijderdezeskantigeplug.

5.Draaieensmeernippelindeopening.

6.Pompsmeervetindesmeernippeltotdatervet bijhetbovenstelagernaarbuitenkomt.

7.Trekdesmeernippeluitdeopening.Monteerde zeskantigeplugendedop.

Dezwenkwielnavensmeren

Onderhoudsinterval:Jaarlijks

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Brengdemaaieromhoogomeenvoudig toegangtekrijgen.

4.Verwijderhetzwenkwieluitdezwenkwielvorken.

5.Verwijderdeafdichtinghoudersuitdewielnaaf.

9.Smeerdelagersmetsmeervetvooralgemene doeleinden.

10.Plaats1lageren1nieuweafdichtinginhetwiel.

11.Alsbeideafstandsmoerenontbrekenopde as,brengdanafdichtkitaanop1vande afstandsmoerenendraaidezeopdeasmetde afgeplattekantenaandebuitenzijde.

Opmerking:Draaideafstandsmoerniet

volledigtotheteindevandeas.Laateen afstandvanongeveer3mmvrijtussenhet buitensteoppervlakvandeafstandsmoerenhet eindevandeasbinnendemoer.

12.Plaatsdeasmetdemoerinhetwielaande zijdemetdenieuweafdichtingenhetlager.

13.Laathetopenuiteindevanhetwielomhoog wijzenenvulhetgebiedronddeasaande binnenzijdevanhetwielmetsmeervetvoor algemenedoeleinden.

14.Plaatshettweedelagereneennieuwe afdichtinginhetwiel.

15.Brengafdichtkitaanopdetweedeafstandsmoer endraaidezeopdeasmetdeafgeplattekanten aandebuitenzijde.

16.Draaidemoeraanmeteentorsievan8-9N·m, draaidemoerlosendraaidezeopnieuwvast meteentorsievan2-3N·m.

Opmerking:Zorgervoordatdeasnietbuiten

demoerensteekt.

Page 42

17.Plaatsdeafdichtinghoudersopdewielnaafen steekhetwielindezwenkwielvork.

18.Monteerdezwenkwielboutendraaidemoer volledigvast.

Onderhoudmotor

Veiligheidvandemotor

Belangrijk:Controleerdeafstellingvanhet

lagerregelmatigomschadeaandeafdichting enhetlagertevoorkomen.Draaihetzwenkwiel rond.Hetwielmagnietvrijronddraaien(meer dan1of2omwentelingen)ofzijspelinghebben. Alshetwielblijftdoordraaien,moetudetorsie vandeafstandsmoerafstellentotdathetwiel lichteweerstandondervindt.Brengnogeenlaag afdichtkitaan.

•Houduwkleding,gezicht,handen,voeten

enanderelichaamsdelenuitdebuurtvande geluiddemperenandereheteoppervlakken.Laat deonderdelenvandemotorafkoelenvoordatu onderhoudswerkzaamhedenuitvoert.

•Veranderdesnelheidvandetoerenregelaarniet

enlaatdemotorhetmaximaletoerentalniet overschrijden.

Onderhoudvanhet luchtlter

Onderhoudsinterval:Omde250bedrijfsu-

ren—Vervanghetvoorlter(ditmoet vakergebeurenalsdemachine wordtgebruiktinstofgeofvuile omstandigheden).

Omde250bedrijfsuren—Controleerhet veiligheidslter(ditmoetvakergebeurenals demachinewordtgebruiktinstofgeofvuile omstandigheden).

Omde500bedrijfsuren—Vervanghet veiligheidslter(ditmoetvakergebeurenals demachinewordtgebruiktinstofgeofvuile omstandigheden).

Opmerking:Hetluchtltermoetvakereen

onderhoudsbeurtkrijgenalsdemachinewordt gebruiktinbuitengewoonstofgeofzanderige omstandigheden.

Filtersverwijderen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Maakdesluitingenophetluchtlterlosentrek hetluchtlterdekselvandeluchtlterbehuizing (Figuur41).

Page 43

Opmerking:Eenbeschadigdltermagniet

wordengebruikt.

2.Alsuhetbinnensteltervervangt,schuifhet danvoorzichtigindelterbehuizing(Figuur41).

3.Schuifhetvoorlterophetveiligheidslter (Figuur41).

Opmerking:Zorgervoordathetvoorlter

volledigopzijnplaatszitdooropdebuitenrand teduwentijdensdemontage.

Belangrijk:Druknietophetzachtemidden

vanhetlter.

Figuur41

1.Luchtlterbehuizing4.Luchtlterdeksel

2.Voorlter5.Veiligheidslter

3.Vergrendeling

4.Reinigdebinnenkantvanhetluchtlterdeksel metperslucht.

5.Schuifhetvoorltervoorzichtiguitde luchtlterbehuizing(Figuur41).

Opmerking:Zorgervoordatunietmethet

ltertegendezijkantvandeluchtlterbehuizing stoot.

6.Verwijderhetveiligheidslteruitsluitendalsudit gaatvervangen.

Delterscontroleren

1.Controleerhetveiligheidslter.Alshetvuilis, vervangtuhetveiligheids-enhetvoorlter.

Belangrijk:Probeerhetveiligheidslterniet

tereinigen.Alshetveiligheidsltervuilis, betekentditdathetvoorlterisbeschadigd.

2.Inspecteerhetlterelementopbeschadiging dooreenfellelichtbronopdebuitenkantvanhet lterterichtenenerdoorheentekijken.Alshet voorltervuil,verbogenofbeschadigdis,moet uhetvervangen.

g001883

4.Plaatshetluchtlterdekselenmaakdesluitingen vast(Figuur41).

Opmerking:Gateninhetlterzijnherkenbaar

alslichteplekken.Umaghetvoorlterniet reinigen.

Filtersmonteren

Belangrijk:Umagdemotornooitlatenlopen

zonderdatbeideluchtltersenhetdekselzijn gemonteerdombeschadigingvandemotorte voorkomen.

1.Alsunieuweltersplaatst,moetuelklter controlerenoptransportschade.

Page 44

Motorolieverversen

Onderhoudsinterval:Bijelkgebruikof

dagelijks—Oliepeilcontroleren.

Omde100bedrijfsuren—Motorolieverversen (ditmoetvakergebeurenalsdemachinewordt gebruiktinstofgeofvuileomstandigheden).

Omde200bedrijfsuren—Vervanghet motorolielter(ditmoetvakergebeurenals demachinewordtgebruiktinstofgeofvuile omstandigheden).

Motorolietype

Typeolie:Reinigingsolie(APIonderhoudsclassicatie

SF,SG,SH,SJofSL)

Carterinhoud:

•KawasakiFX691motoren–2,0litermet

vervangingvanlter;1,8literzondervervanging vanlter

•KawasakiFX801motoren–2,3litermet

vervangingvanlter;2,1literzondervervanging vanlter

Belangrijk:Alserteveelofteweinigoliezitin

hetcartervandemotorenulaatdemotortoch draaien,kuntudezebeschadigen.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

Opmerking:Zorgdatdemotoruitgeschakeld

iszodatdeolietijdheeftgekregenomwegte lopennaardeopvangbak.

3.Omtevoorkomendatervuil,maaisel,enz.in demotorterechtkomt,moetudeomgeving vandevuldop/peilstokreinigenvoordatudeze verwijdert(Figuur43).

Viscositeit:zieonderstaandetabel.

Figuur42

Opmerking:Hoewel10W-40motorolieaanbevolen

isvoordemeesteomstandigheden,moetumisschien deolieviscositeitveranderenomaantepasenaande atmosferischeomstandigheden.20W-50motorolie gebruikeninhogereomgevingstemperaturenkanhet olieverbruikverminderen.

g037096

Hetmotoroliepeilcontroleren

Opmerking:Controleerhetoliepeilalsdemotor

koudis.

Page 45

4.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

5.Laatdeolieuitdemotorlopen(Figuur44).

g008804

Figuur43

Motorolieverversen

Opmerking:Geefdeafgewerkteolieafbijeen

inzamelcentrum.

1.Startdemotorenlaatdezevijfminutenlopen.

Opmerking:Warmeoliekanbeterafgetapt

worden.

2.Parkeerdemachinezodatdeaftapkantiets lagerstaatdandeanderekantzodatalleolie kanweglopen.

3.Schakeldemesschakelaar(aftakas)uitenstel deparkeerreminwerking.

g311705

g027734

Figuur44

Page 46

6.Gietlangzaamongeveer80%vande gespeciceerdeolieindevulbuisenvoeg langzaamderestvandeolietoetothetpeilde markeringVolbereikt(Figuur45).

g008804

Figuur45

7.Startdemotorenrijdnaareenvlakgebied.

8.Controleerhetoliepeilopnieuw.

Motorolieltervervangen

1.Laatdeolieuitdemotorlopen;raadpleeg

Motorolieverversen(bladz.45).

2.Vervanghetmotorolielter(Figuur46).

g194610

g027477

Figuur46

Opmerking:Controleerofdepakkingvanhet

olieltercontactmaaktmetdemotorendraai hetolielternog¾slagextravast.

3.Vulhetcartermethetjuistetypenieuweolie;zie

Motorolietype(bladz.44).

Page 47

Onderhoudvande bougie(s)

laagheeft,alsdeelektrodenversletenzijn,alser eenvettigelaagopligtofalsdebougiescheuren vertoont.

Onderhoudsinterval:Omde100bedrijfsuren

Controleerofdeelektrodenafstandtussendecentrale elektrode-endemassa-elektrodecorrectisvoordatu debougiemonteert.Gebruikeenbougiesleutelvoor het(de)monterenvandebougieeneenvoelermaat omdeelektrodenafstandtemetenenaftestellen. Monteereennieuwebougieindienditnodigis.

Typebougie:

KawasakiFX691enFX801motoren–NGK

BPR4ESofgelijkwaardig

Elektrodenafstand:0,75mm

Bougieverwijderen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

Alsdeisolatorlichtbruinofgrijsis,werktdemotor naarbehoren.Eenzwartelaagopdeisolatorduidt meestalopeenvuilluchtlter.

Steldeafstandinop0,75mm.

g206628

Figuur48

Bougie(s)monteren.

3.Maakdeomgevingvandeonderkantvande bougieschoonomtevoorkomendatervuilen rommelindemotorterechtkomt.

4.Zoekenverwijderdebougie(s)zoalswordt getoondinFiguur47.

Figuur47

g028109

g009922

g027478

Figuur49

Debougie(s)controleren

Belangrijk:Maakdebougie(s)nietschoon.

Verwijdereenbougiealtijdalsdeze:eenzwarte

Page 48

Onderhoud brandstofsysteem

GEVAAR

Inbepaaldeomstandighedenisbrandstof uiterstontvlambaarenzeerexplosief.Brand ofexplosievanbrandstofkanbrandwonden bijuofanderenenmateriëleschade veroorzaken.

ZieBrandstofveiligheid(bladz.15)vooreen volledigelijstvanvoorzorgsmaatregelenmet betrekkingtotbrandstof.

Brandstofltervervangen

Onderhoudsinterval:Omde500bedrijfsuren/Jaar-

lijks(houdhierbijdekortsteperiode aan)(vakerinstofge,vuileomstandigheden).

Belangrijk:Plaatsdebrandstoeidingenen

bevestigzemetplastickabelbinders.Volghierbij defabrieksmontageomervoortezorgendat debrandstoeidinggeencontactkanmaken metonderdelendiedezemogelijkkunnen beschadigen.

g033082

Figuur50

Naverwijderingmagunooiteenvuillteropnieuw aandebrandstofslangmonteren.

Hetbrandstoflterbevindtzichbijdemotor,links vooraanaandemotor.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Laatdemotorafkoelen.

4.Brandstofltervervangen(Figuur50).

Opmerking:Zorgervoordatdepijlvoorde

stroomrichtingophetvervanglternaardemotor wijst.

Onderhoudvande brandstoftank

Probeerdebrandstoftanknietzelfaftetappen. Laateenerkendeservicedealerdebrandstoftank aftappenenonderdelenvanhetbrandstofsysteem eenonderhoudsbeurtgeven.

Page 49

Onderhoudelektrisch systeem

Veiligheidvanhet elektrischsysteem

•Koppeldeaccuafvoordatureparatiesaande

machineverricht.Maakeerstdeminpoolvande acculosendaarnadepluspool.Bevestigeerstde pluspoolvandeaccuendaarnademinpool.

•Laaddeaccuopineenopen,goedgeventileerde

ruimte,uitdebuurtvanvonkenenopenvuur.Haal deopladeruithetstopcontactvoordatudeaccu aan-ofloskoppelt.Draagbeschermendekleding engebruikgeïsoleerdgereedschap.

Onderhoudvandeaccu

Onderhoudsinterval:Maandelijks

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.VerwijderdeaccuzoalsgetoondinFiguur51.

g036853

Accuverwijderen

WAARSCHUWING

Accupolenofmetalengereedschappen kunnenkortsluitingmakenmetmetalen onderdelenvandemachine,waardoor vonkenkunnenontstaan.Hierdoorkunnen accugassentotontplofngkomenen lichamelijkletselveroorzaken.

•Zorgervoordatbijhetverwijderenof installerenvandeaccudeaccupolen nietinaanrakingkomenmetmetalen onderdelenvandemachine.

•Voorkomdatmetalengereedschappen kortsluitingveroorzakentussende accupolenenmetalenonderdelenvande machine.

WAARSCHUWING

Deaccukabelsonjuistafkoppelenkanschade aandemachineendekabelstotgevolg hebbenenvonkenveroorzaken.Hierdoor kunnenaccugassentotontplofngkomenen lichamelijkletselveroorzaken.

•Maakaltijddeminkabel(zwart)vandeaccu losvoordatudepluskabel(rood)losmaakt.

•Sluitaltijddepluskabel(rood)vandeaccu aanvoordatudeminkabel(zwart)aansluit.

g036855

Figuur51

Accuopladen

WAARSCHUWING

Bijhetopladenproduceertdeaccugassen dietotontplofngkunnenkomen.

Rooknooitindebuurtvandeaccuenzorg ervoordatergeenvonkenofvlammenvlakbij deaccukomen.

Belangrijk:Zorgervoordatdeaccualtijd

vollediggeladenis(soortelijkgewicht1,265).Dit isvooralbelangrijkombeschadigingvandeaccu tevoorkomenbijtemperaturenbeneden0°C.

1.Verwijderdeaccuvanhetchassis;raadpleeg

Accuverwijderen(bladz.49).

2.Laaddeaccu10tot15minutenopbij25tot 30Aof30minutenbij10A.

Page 50

Opmerking:Deaccunietteveropladen.

3.Zodradeaccuvolledigisopgeladen,haalt udeacculaderuithetstopcontactenmaakt uvervolgensdeoplaadkabelslosvande accuklemmen(Figuur52).

4.Monteerdeaccuindemachineensluitde accukabelsaan;zieDeaccuplaatsen(bladz.

50).

Opmerking:Gebruikdemachinenooit

wanneerdeaccuislosgekoppeld;ditkan beschadigingenaanhetelektrischesysteemtot gevolghebben.

Deaccuplaatsen

1.Plaatsdeaccuineenbakmetdeaccupolenvan dehydraulischetankweg(Figuur51).

2.Bevestigdepluskabel(rood)aandepluspool (+)vandeaccu.

3.Bevestigdeminkabel(zwart)enaardingsdraad aandeminpool(-)vandeaccu.

Opmerking:VoorMyRidemachines:zorgdat

deaardingskabelniettegendebalansarmof deondersteschokdemperbevestigingschuurt (Figuur54).

Figuur52

1.Pluspool(+)vandeaccu3.Rode(+)oplaadkabel

2.Minpool(–)vandeaccu4.Zwarte(–)oplaadkabel

g000960

1.Zorgdatdeaardingskabel

niettegendeonderste schokdemperbevestiging schuurt.

2.Zorgdatdeaardingskabel

niettegendebalansarm schuurt.

Figuur53

3.Aardingskabel

g334253

4.Bevestigdekabelsmet2bouten,2ringenen 2borgmoeren(Figuur51).

5.Schuifhetrodestofkapjevoordeaccupoolop depluspool(+)vandeaccu.

6.Zetdeaccuvastmetderubberenband(Figuur

51).

Page 51

Onderhoudvande

Onderhoud

zekeringen

Deelektrischeinstallatieisbeveiligddoormiddelvan zekeringen.Hetbehoeftgeenonderhoud.Alser echtereenzekeringdoorbrandt;controleerdanhet onderdeelenhetcircuitopeenstoringofkortsluiting.

Dezekeringenbevindenzichopderechter bedieningseenheidnaastdestoel(Figuur54).

1.Omeenzekeringtevervangen,trektude zekeringeruitomdezeteverwijderen.

2.Monteereennieuwezekering(Figuur54).

aandrijfsysteem

Veiligheidsgordel controleren

Onderhoudsinterval:Bijelkgebruikofdagelijks

Controleerdeveiligheidsgordelopslijtageen snedenencontroleerdejuistewerkingvanhet terugtreksysteemendesluiting.Vervangde veiligheidsgordelalsdezeisbeschadigd.

Desporingafstellen

1.Schakeldemesschakelaar(aftakas)uit.

2.Rijdnaareenopen,vlakgebiedenzetde rijhendelsindeVERGRENDELDENEUTRAALST AND.

3.ZetdegashendelhalverwegetussenLANGZAAM enSNEL.

4.Zetbeiderijhendelsvooruittotaandeaanslag indeT-sleuf.

5.Controleerdesporingvandemachine.

g036858

Figuur54

1.Zekeringdeksel

2.Zekeringhouder

3.Brandstofklep

6.Alsdemachinenaarrechtsspoort,steekdan eeninbussleutelvan3/16"doordeopeninginde afdekplaatlinksvooraanendraaidestelschroef vandesporinglinks-ofrechtsomomhetbereik vandehendelaftestellen(Figuur55).

7.Alsdemachinenaarlinksspoort,steekdan eeninbussleutelvan3/16"doordeopening indeafdekplaatrechtsvooraanendraaide stelschroefvandesporinglinks-ofrechtsomom hetbereikvandehendelaftestellen(Figuur55).

8.Rijmetdemachineencontroleerofzerecht spoort.

9.Stelnetzolangaftotdatudegewenstesporing verkrijgt.

Page 52

Debandenspanning controleren

Uitsluitendvoormachinesmet luchtbanden

Onderhoudsinterval:Omde50bedrijfsuren/Maan-

delijks(houdhierbijdekortste periodeaan)Uitsluitendvoor machinesmetluchtbanden.

Dejuistebandenspanningvoordeachterbandenis 0,9bar.Eenongelijkebandenspanningkanleidentot onregelmatigemaairesultaten.Debandenspanning kanhetbestbijkoudebandenwordengecontroleerd.

1.Stelschroefvoorsporing

Rechterrijhendelafgebeeld

Figuur55

2.Toegangsgatinvoorste afdekplaat

g334735

g001055

Figuur56

Dewielmoerencontroleren

Controleerdewielmoerenendraaizevastmeteen torsievan122tot136N∙m.

Page 53

Onderhoudenremmen

Onderhoudriemen

Deparkeerremafstellen

Alsudeparkeerremmoetafstellen,moetu onmiddellijkcontactopnemenmeteenerkende servicedealer.

Riemencontroleren

Onderhoudsinterval:Omde50bedrijfsuren

Vervangderiemalsdezeversletenis.Eenaantal indicatiesvaneenversletenriem:eengierend geluidtijdenshetdraaienvanderiem,demessen dieslippentijdenshetmaaien,gerafelderandenen schroeiplekkenenscheurenopderiem.

Drijfriemvanmaaidek vervangen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Brenghetmaaidekomlaagnaareenmaaihoogte 76mm.

4.Draaideboutopelkvanderiemkappenlos.

5.Maakdeafdekkingvanhetmaaideklosdoorde borgpenteverwijderen;zieDeafdekkingvan

hetmaaideklosmaken(bladz.39).

6.Verwijderhetplaatmetaalscherm,zieHet

plaatmetaalschermverwijderen(bladz.39).

7.Verwijderdeaandrijfriemkappen(Figuur57).

Figuur57

8.Gebruikeen⅜"ratelsleutelindevierkante openingindearmvandespanpoelieomde drukopdeveerteverminderen(Figuur58).

9.Verwijderderiemvandemaaidekpoeliesende koppelingspoelie.

10.Verwijderderiemgeleideropdearmvande veerbelastespanpoelie(Figuur58).

11.Verwijderdeaanwezigeriem.

12.Bevestigdenieuweriemronddepoeliesvan hetmaaidekendekoppelingspoelieonderde motor(Figuur58).

g027729

Page 54

Figuur58

1.Veer4.Veerbelastespanpoelie

2.Koppelingspoelie5.Ratelsleutel

3.Aandrijfriemvanmaaidek

6.Vierkanteopeninginde armvandepoelie(voorde ratelsleutel)

13.Bevestigderiemgeleideropdearmvande spanpoelie(Figuur58).

14.Gebruikde⅜"ratelsleutelindevierkante openingenplaatsdeveervandespanpoelie (Figuur58).

Opmerking:Zorgervoordatdeuiteindenvan

deveerzichindeankergroevenbevinden.

g027730

Figuur59

g334846

15.Plaatsdeaandrijfriemkappenterug(Figuur59).

Page 55

Aandrijfriemvande hydraulischepomp vervangen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Verwijderderiemvanhetmaaidek;zieDrijfriem

vanmaaidekvervangen(bladz.53).

4.Hefdemachineopenplaatsdezeop kriksteunen.

5.Plaatseen½"ratelsleutelofonderbrekerstang inéénvandevierkanteopeningenindearm vandespanpoelieomdedrukopdeveerte verwijderen(Figuur60).

6.Verwijderdeaanwezigeriemvandespanpoelie, de2aandrijfpoeliesvandehydraulischepomp endemotorpoelie(Figuur60).

7.Bevestigdenieuweriemronddespanpoelie,de motorpoelieende2poeliesvandehydraulische pomp(Figuur60).

8.Plaatsde½"ratelsleutelofonderbrekerstang inéénvandevierkanteopeningenomde spanpoelieveertemonteren.

Figuur60

1.Spanpoelie

2.Vierkanteopeninginde armvandepoelie(voorde ratelsleutel)

3.Motorpoelie

4.Armvandespanpoelie9.Linkerpoelievan

5.Aandrijfriemvan hydraulischepomp

6.Rechterpoelievan hydraulischepomp

7.Drijfriemvanmaaidek

8.Stangvanspanpoelieveer

hydraulischepomp

g334847

Opmerking:Zorgervoordatdeuiteindenvan

deveerzichindeankergroevenbevinden.

9.Plaatsdedrijfriemvanhetmaaidek;zieDrijfriem

vanmaaidekvervangen(bladz.53).

Page 56

Onderhoud bedieningsysteem

Hoekvanrijhendelsverstellen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

Destandvande bedieningshendelafstellen

Alsdeuiteindenvandehendelselkaarraken, raadpleegdanRijhendelmechanismeafstellen(bladz.

57).

Dehoogteinstellen

Ukuntderijhendelshogeroflagerafstellen,voor meercomfort.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Verwijderhetbevestigingsmateriaalwaarmee derijhendelisbevestigdaandeschachtvande bedieningsarm.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Verwijderdebovensteboutwaarmeede rijhendelsisbevestigdaandeschachtvande bedieningsarm.

4.Draaideondersteboutlostotdatuderijhendels naarvorenofnaarachterenkuntbewegen. Draaidemoerenaanomderijhendelvastte zettenindenieuwestand.

5.Stelvervolgensookdeandererijhendelaf.

Figuur61

1.Bouten3.Rijhendel

2.Sleufopening4.Schachtvande bedieningsarm

4.Zetderijhendelsindevolgendegroep

openingen.Zetdehendelvastmethet bevestigingsmateriaal.

5.Stelvervolgensookdeandererijhendelaf.

g009195

Figuur62

g035858

Page 57

Rijhendelmechanisme afstellen

Demechanismenvandepompbedieningbevinden zichaanbeidezijdenvandemachineonderde stoel.Draaiaandeeindmoermeteendopsleutelvan ½"omdemachinenauwkeurigaftestellenzodat dezenietbeweegtindeneutraalstand.Eventuele aanpassingenmoetalleenvoordeneutraalstand wordenuitgevoerd.

WAARSCHUWING

Demotormoetlopenendeaandrijfwielen draaienopdatudezeafstellingkuntuitvoeren. Contactmetbewegendeonderdelenof heteoppervlakkenkanlichamelijkletsel veroorzaken.

Houduwvingers,handenenkledinguitde buurtvandraaiendeonderdelenenhete oppervlakken.

1.Parkeerdemachineopeenhorizontaal

oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

Opmerking:Derijhendelsmoeteninde

neutraalstandstaanalsuafstellingswerkzaamhedenuitvoert.

9.ZetderijhendelsindeNEUTRAALSTAND.

10.Zorgdatdelipjesvandebedieningsplaatde aanslagplaatjesvandeneutraalstandvande hydraulischeeenhedenraken.

11.Pasdelengtevandepompbedieningsstang aandoordemoerindejuisterichtingte draaientotdewielenlichtjesgaankruipeninde achteruitstand(Figuur63enFiguur64).

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Drukhetmaaidekpedaalin,verwijderde maaihoogtepenenlaathetmaaidekneerop degrond.

4.Brengdeachterkantvandemachineomhoogen plaatsdezeopassteunen(ofeengelijkwaardige ondersteuning),nethooggenoegomde aandrijfwielenvrijtelatenronddraaien.

5.Verwijderdeelektrischeaansluitingvande veiligheidsschakelaardiezichonderhet onderstekussenvandestoelbevindt.

Opmerking:Deschakelaarmaaktonderdeel

uitvandestoelconstructie.

6.Koppeltijdelijkeenstartkabelaanopdepolen vandeconnectorvandehoofdkabelboom.

7.Startdemotor,laatdezeopvolgaslopenen schakeldeparkeerremuit.

Opmerking:Zorgdatdeparkeerremin

werkingisgesteldenderijhendelsnaarbuiten staanvoordatudemotorstart.Uhoeftnietop destoeltezitten.

g334848

Figuur63

1.Toegangsgatvoor½"dopsleutel

8.Laatdemachineminimaal5minutendraaien metderijhendelsopvolledigesnelheid vooruitomdehydraulischevloeistofop bedrijfstemperatuurtebrengen.

Page 58

Figuur64

1.Moer4.Aanslagplaatjevan

neutraalstand

2.Vasteplaat5.Lipjesrakenhet

aanslagplaatjevande neutraalstand

3.Bedieningsplaat

Onderhoudhydraulisch systeem

Veiligheidvanhet hydraulischesysteem

•Waarschuwonmiddellijkeenartsalser

hydraulischevloeistofisgeïnjecteerdindehuid. Geïnjecteerdevloeistofmoetbinnenenkeleuren operatiefwordenverwijderddooreenarts.

•Controleerofallehydraulischeslangenen

leidingeningoedestaatverkerenenalle hydraulischeaansluitingenenttingsstevig vastzittenvoordatudrukzetophethydraulische systeem.

•Houdlichaamenhandenuitdebuurtvankleine

lekgatenofspuitmondenwaaruitonderhogedruk

g036753

hydraulischevloeistofontsnapt.

•Ukuntlekkeninhethydraulischesysteem

opsporenmetbehulpvankartonofpapier.

•Hefalledrukinhethydraulischesysteemop

veiligewijzeop,voordatuwerkzaamhedengaat verrichtenaanhethydraulischesysteem.

12.ZetderijhendelsindeACHTERUITSTANDenoefen lichtedrukuitopdehendelzodatdeverende hendelsterugduwenindeneutraalstand.

Opmerking:Dewielenmoetenophouden

metdraaienoflangzaamkruipeninde achteruitstand.

Opmerking:Mogelijkmoetudekapvan

hetrijhendelmechanismeverwijderenomde toegangtevergemakkelijken.

13.Schakeldemachineuit.

14.Maakdeverbindingsdraadlosvandestekker vandekabelboomensluitdestekkeraanop destoelschakelaar.

15.Haaldeassteunenweg.

16.Brenghetmaaidekomhoogenplaatsde maaihoogtepen.

17.Controleerenzorgdatdemachinenietkruiptin deneutraalstandalsdeparkeerremvrijisgezet.

Specicatieshydraulische vloeistof

Typehydraulischevloeistof:Toro

hydraulischevloeistof

Belangrijk:Gebruikdeaanbevolenvloeistof.

Anderevloeistoffenkunnenhethydraulische systeembeschadigen.

Inhoudvanhethydraulischesysteem(metlters verwijderd):7,57liter

HYPR-OIL

™

500

Page 59

Hetpeilvande hydraulischevloeistof controleren

Onderhoudsinterval:Bijelkgebruikofdagelijks

1.Laatdehydraulischevloeistofafkoelen. Controleerhetoliepeilterwijldevloeistofkoudis.

2.Controleerdeexpansietankenvulindiennodig bijmetToro vloeistoftotdemarkeingFULLCOLD(VOL KOUD)(Figuur65).

HYPR-OIL

™

500hydraulische

zieSpecicatieshydraulischevloeistof(bladz.58) voordeaanbevolenvloeistof.

Laatalleluchtuithetsysteemnadatudenieuwe ltershebtgemonteerdendenieuwevloeistofhebt toegevoegd.ZieHydraulischesysteemontluchten

(bladz.61).Herhaalhetontluchtingsprocestotde

vloeistofnahetontluchtenopdeFULLCOLD(VOL KOUD)-streepblijft.

Belangrijk:Alsdezeprocedurenietgoedwordt

uitgevoerd,kanditleidentotonherstelbare schadeaanhettransaxlesysteem.

Dehydraulischevloeistofenlters verwijderen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

Figuur65

1.Expansietank2.Motor

Hydraulischevloeistof verversenenlters vervangen

Onderhoudsinterval:Nadeeerste100

bedrijfsuren—Filtersenvloeistof vanhethydraulischesysteem vervangen.

Omde400bedrijfsurenofjaarlijks,waarbijde kortsteperiodemoetwordenaangehouden—Na deeerstevervangbeurt–vervangdeltersen devloeistofvanhethydraulischesysteemalsu

Toro

HYPR-OIL vervangenalsdemachinewordtgebruiktin stofgeofvuileomstandigheden).

Omdehydraulischevloeistoftevervangenmoetende lterswordenverwijderd.Vervangbeidetegelijkertijd;

™

500vloeistofgebruikt(vaker

3.Laatdemotorafkoelen.

4.Gebruikeendopsleutelvan7/16"met verlengstukensteekdezedoordeopeningen bijderolbeugelbevestigingenbovenaande machineopdeonluchtingsplug(Figuur66).

Opmerking:Zorgervoordatuonthoudtwaar

udeontluchtingspluglegtnadezetehebben

g334849

verwijderd,aangezienudezegemakkelijkkunt verliezen.

g336998

Figuur66

1.Toegangsgatenvoordeontluchtingsplugs

5.Maakdeomgevingvanhetlterzorgvuldig schoon.

Belangrijk:Zorgervoordatergeenvuil

inhethydraulischesysteemterechtkomt; anderskanerverontreinigingoptreden.

Page 60

6.Plaatseenopvangbakonderhetlteromde vloeistofdieweglooptoptevangenzodra hetlterendeontluchtingspluggenworden verwijderd.

7.Verwijderhetdekselvanhetltervoor hydraulischevloeistofvandetransaxleomde vloeistoftelatenweglopen(Figuur67).

Figuur67

Belangrijk:AlsudeprocedureHydraulisch

systeemontluchtennietuitvoertnadatde

lterszijnvervangenendevloeistofis ververst,kanditleidentotonherstelbare schadeaanhettransaxlesysteem.

g334915

1.Behuizingvanhydraulisch

lter

2.Deksel

8.VerwijderdeO-ringvanhetlterdekselengooi deO-ringweg.

9.Nadatdehydraulischevloeistofisweggelopen uitdetransaxle,verwijdertuhetltervande transaxlebehuizing.

10.Herhaaldezeprocedureaandeanderekant vandemachine.

Dehydraulischevloeistofbijvullen enltersplaatsen

1.Plaatseennieuwlterindetransaxleeneen nieuweO-ringophetlterdeksel.

2.Monteerhetdekselvanhetlter.

3.Draaihetdekselvanhetltervastmeteen torsievan22,6tot33,8N·m.

4.Verwijderdedopvandeexpansietankenvulde transaxlesmetdegespeciceerdevloeistoftot voldaanisaandejuistevloeistofcapaciteit.

Opmerking:Hetvullenvandetransaxleskan

langerdurendanverwacht.

5.Monteerdeeerderverwijderdeontluchtingspluggenendraaidepluggenvastmeteentorsievan 395tot904N·cm.

6.GanaarHydraulischesysteemontluchten

(bladz.61).

Page 61

Hydraulischesysteem

Onderhoudvanhet

ontluchten

1.Brengdeachterkantvandemachineomhoogen plaatsdezeopassteunen(ofeengelijkwaardige ondersteuning)totdatdeaandrijfwielenvrij kunnenronddraaien.

Figuur68

1.Opkrikpunten

2.Startdemotor,zetdegashendelophalfgasen zetdeparkeerremvrij.

A.Zetdeomloophendelsindestandomde

machineteduwen.Zetdeomloopkleppen openenlaatdemotorlopen;beweegde rijhendelslangzaam5of6keernaarvoren ennaarachteren.

maaidek

Veiligheidvandemessen

•Controleeropgezettetijdendemaaimessenop

slijtageofbeschadigingen.

•Weesvoorzichtigalsudemessencontroleert.

Omwikkeldemaaimessenofdraag handschoenenenweesvoorzichtigalsu onderhoudswerkzaamhedenaandemaaimessen verricht.Demaaimessenmogenalleenworden vervangenofgeslepen,probeerzenooitrechtte makenoferaantelassen.

•Letopdatbijmachinesmetmeerderemaaimessen

anderemessenkunnengaandraaiendoordatu éénmesdraait.

•Vervangversletenofbeschadigdemessenen

g017625

boutenaltijdalscompletesetomeengoede balanstebehouden.

Onderhoudvande maaimessen

Omeengoedmaairesultaatteverkrijgen,moetu demaaimessenscherphouden.Omhetslijpenen vervangentevergemakkelijken,ishethandigextra messeninvoorraadtehebben.

B.Zetdeomloophendelsindestandomde

machinetebedienen.

C.Zetdeomloopklepdichtenlaatdemotor

lopen;beweegderijhendel5of6keer langzaamnaarvorenennaarachteren.

D.Zetdemotorafencontroleerhet

vloeistofpeilindeexpansietank.Voegde aanbevolenvloeistoftoetothetpeilde markeringFULLCOLDvandeexpansietank bereikt.

3.Herhaalstap2totdatalleluchtuithetsysteem isverwijderd.

Opmerking:Alsdetransaxlezonder

abnormalegeluidenwerktenbijeennormaal toerentalsoepelnaarvorenennaarachteren kanbewegen,zitergeenluchtmeerin.

4.Controleervoordelaatstekeerhetvloeistofpeilin deexpansietank.Vulbijmetdegespeciceerde vloeistoftotdathetpeildeFULLCOLD-streepop deexpansietankbereikt.

Vóórcontroleenonderhoudvan demaaimessen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetsleuteltjeenmaak debougiekabelslos.

Demaaimessencontroleren

Onderhoudsinterval:Bijelkgebruikofdagelijks

1.Controleerdesnijranden(Figuur69).

2.Alsderandennietscherpzijnofbramen vertonen,moetuhetmaaimesverwijderenen slijpen;zieDemaaimessenslijpen(bladz.64).

3.Controleerdemessen,inhetbijzonderhet gebogendeel.

4.Alsuscheuren,slijtageofgroefvormingindit deelconstateert,moetudirecteennieuwmes monteren(Figuur69).

Page 62

Figuur69

1.Snijrand3.Slijtage/groefvorming

2.Gebogendeel4.Scheur

Controleopkrommemessen

Opmerking:Demachinemoetopeenegaal

oppervlakstaanvoordevolgendeprocedure.

1.Zethetmaaidekopdehoogstemaaipositie.

2.Trekdikkehandschoenenofandereadequate handbeschermingaanendraailangzaamhet mesineenstanddiemetingmogelijkmaaktvan

g006530

deafstandtussendemaairandenhetegale oppervlakwaaropdemachinestaat(Figuur70).

g014972

Figuur70

1.Maaidek3.Mes

2.Asbehuizing

3.Meetdeafstandtussenhetuiteindevanhetmes endevlakkeondergrond(Figuur71).

Page 63

Figuur71

g014973

Figuur73

g014973

1.Mes,inmeetstand

2.Vlakkeondergrond

3.Gemetenafstandtussenmesendeondergrond(A)

4.Draaihetzelfdemes180graden,zodatde maairandaandeanderekantnuindezelfde standstaat(Figuur72).

Figuur72

1.Mes,eerdergemetenkant

2.Eerdergebruiktemeetstand

3.Anderekantvanmesdieinmeetstandwordtgebracht

5.Meetdeafstandtussenhetuiteindevanhetmes endevlakkeondergrond(Figuur73).

Opmerking:Despelingmagnietmeerdan

3mmbedragen.

1.Mesaananderezijde,inmeetstand

2.Vlakkeondergrond

3.Tweedegemetenafstandtussenmesenoppervlak(B)

A.AlshetverschiltussenAenBgroterisdan

3mm,vervangdanhetmesdooreennieuw mes;zieMaaimessenverwijderen(bladz.

63)enMaaimessenmonteren(bladz.64).

Opmerking:Alseenkrommesis

vervangendooreennieuwmesende afstandnogaltijdgroterisdan3mm,dan ishetmogelijkdatdemesasverbogen is.Neemcontactopmeteenerkende onderhoudsdealervoorservice.

B.Gaalshetverschilbinnendegrenzenligt

doormethetvolgendemes.

g014974

6.Herhaaldezeprocedureopelkmes.

Maaimessenverwijderen

Vervangmessendieeenvastvoorwerphebben geraaktofuitbalansofkromzijn.

1.Zeteenmomentsleutelopdeplattekantvande spilasofpakhetuiteindevanhetmesvastmet eendoekofeendikkehandschoen.

2.Verwijderdemesbout,delagerbusenhetmes vandespilas(Figuur74).

Page 64

Figuur74

1.Vleugelvanhetmes4.Lagerbus

2.Mes5.Mesbout

3.Plattekantvandespilas

Demaaimessenslijpen

1.Gebruikeenvijlomdesnijrandenaanbeide uiteindenvanhetmesteslijpen(Figuur75).

Opmerking:Houddaarbijdeoorspronkelijke

hoekinstand.

g000553

Figuur76

1.Mes2.Mesbalans

3.Herhaalditindiennodigtotdathetmesinbalans is.

Maaimessenmonteren

1.Monteerdelagerbusdoorhetmesmetdeens vandelagerbusopdeonderstekantvanhet mes(Figuur77).

g295816

g255205

Figuur77

1.Lagerbus

2.Monteerdelagerbusenhetmesindespilas (Figuur78).

Opmerking:Hetmesblijftinbalansalsuvan

beidesnijrandendezelfdehoeveelheidmateriaal verwijdert.

Figuur75

1.Onderoorspronkelijkehoekslijpen.

2.Controleerdebalansvanhetmesmeteen mesbalans(Figuur76).

Opmerking:Alshetmeshorizontaalblijft,is

hetinbalansengeschiktvoorgebruik.

Opmerking:Alshetmesnietinbalansis,

moetuwatmetaalafvijlenvanhetuiteindevan devleugel(Figuur75).

g000552

g298850

Figuur78

1.Bovenstemoervanspil3.Mesbout

2.Plattekantvandespilas

Page 65

3.Brengindiennodigsmeermiddelopbasisvan koperofvetaanopdeschroefdradenvande mesboutomtevoorkomendatdezevastkomt tezitten.Draaidemesboutmetdehandvast.

4.Plaatseenmomentsleutelopdeplattekantvan despilasendraaidemesboutvastmeteen torsievan75tot81N·m.

Schuinstandvanhet maaidek(breedterichting) endemesstandinstellen

Controleerofhetmaaidekhorizontaalstaattelkens wanneerudemaaierinstalleertofwanneerueen ongelijkemaaiplekinuwgrasziet.

Voordatuhetmaaidekhorizontaalafsteltmoetu eerstcontrolerenoferverbogenmaaimessenzijn, eneventueelverbogenmaaimessenverwijderenen vervangen;leesOnderhoudvandemaaimessen

(bladz.61)voordatuditdoet.

Stelhetmaaidekeerstlinks/rechtshorizontaal,endan kuntuvoor/achterafstellen.

Eisen:

•Demachinemoetopeenegaalvlakstaan.

•Allebandenmoetendejuistespanninghebben,

zieDebandenspanningcontroleren(bladz.52).

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Controleerdebandenspanningvande aandrijfbanden;zieDebandenspanning

controleren(bladz.52).

4.Zethetmaaidekindevergrendelde transportstandofdehoogstemaaihoogteinstelling.

5.Draaidemessenvoorzichtigheenenweer.

6.Meetdeafstandtussendemespuntenhet vlakkeoppervlak(Figuur79).Alsdeafstanden meerdan5mmverschillen,steldande schuinstandaf;gadoormetdezeprocedure.

Page 66

Figuur79

g037879

1.Maaimessenevenwijdig

2.Uiteindevanmes

3.Meetvanafhetuiteinde vanhetmestothetplatte oppervlakhier.

7.Controleerdeschuinstandvandemaaimessen indelengterichting(Figuur80).Zorgdatde voorstemespuntlagerzitdandeachterste; ziedetabelmetblokhoogteenschuinte.Als afstellingnodigis,gaatuverdermetdeze procedure.

Figuur80

g334850

Figuur81

1.Stelschroef3.Steldeafstandinop22tot 29mm.

2.Beugel

11.Plaats2blokjes(zietabelmetblokhoogte enschuinte)onderdeachtersterandvan demaaikast;1blokjeaanelkekantvanhet maaidek(Figuur82).

12.Zetdemaaihoogtehendelindestandvan 76mm;zieDemaaihoogteinstellen(bladz.30).

13.Plaats2blokjesonderelkekantvande voorsterandvanhetmaaidek,maarnietonder debeugelsvandeantiscalpeerrollenofde lasnaden.

g037880

1.Messeninlengterichting

2.Uiteindevanmes

3.Meetvanafhetuiteinde vanhetmestothetplatte oppervlakhier.

8.Zetdeantiscalpeerrollenindebovenste openingofverwijderzegeheelvoordeze afstelprocedure.

9.Brenghetmaaidekomhoogindetransportstand (140mm).

10.Maakdestelschroefopdehulpveervanhet hefmechanismelangzaamlostotudeschroef kuntverwijderen(Figuur81).

Opmerking:Bewaardeschroefvoormontage.

g038090

Figuur82

Onderaanzicht

1.Blok–73mm2.Lasnaden

Tabelblokhoogteenschuinte

Page 67

Tabelblokhoogteenschuinte(cont'd.)

23.Monteerdestelschroefopdehulpveervanhet hefmechanismedieueerderhebtverwijderdin stap10.

Maaidekgrootte

Allemaaidekken

Hoogtevoorsteblokje

73mm4,8tot6,4mm

Schuinte

14.Draaihetmaaimesvoorzichtigindwarsrichting horizontaal(Figuur79).

15.Laathetmaaidekzakkentoteenmaaihoogte van76mm;zieDemaaihoogteinstellen(bladz.

30).

16.Draaideborgmoeren(Figuur83)inde4hoeken losencontroleerofhetmaaidekstevigopalle 4blokjesrust.

17.Trekdemaaidekhangersstrakenzorgdathet maaidekpedaalnaarachterenisgedrukttegen deaanslag.

18.Draaide4borgmoerenvast.

24.Steldeafstandtussendeveerendebeugelin op22tot29mm.

Figuur83

1.Borgmoeren3.Maaidekdrager

2.Hefarmvanmaaidek

4.Ketting

19.Zorgervoordatdeblokjesstevigonder derandvanhetmaaidekzittenendatalle bevestigingsboutenvastgedraaidzijn.

20.Gaverdermethetafstellenvanhetmaaidek doordeschuinstandvanhetmaaimesinde lengterichtingtecontroleren.

21.Controleerdehorizontalestandvandemessen enherhaalindiennodigdeprocedureomhet maaidekhorizontaaltestellen.

22.Brenghetmaaidekomhoogindetransportstand (140mm).

g035851

Page 68

Maaidekverwijderen

Voordatuonderhouduitvoertaanhetmaaidekofhet maaidekverwijdert,moetudeveerbelastearmenvan hetmaaidekvergrendelen.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

Grasgeleidervervangen

WAARSCHUWING

Alsdeuitworpopeningnietafgedektis,kan demachinevoorwerpenuitwerpennaaru ofnaaromstanders;ditkanernstigletsel veroorzaken.Daarnaastkuntuookincontact komenmethetmes.

Gebruikdemachinenooitzondermulchplaat, grasgeleiderofgrasvanger.

3.Brenghetmaaidekomlaagnaareenmaaihoogte 76mm.

4.Maakdeafdekkingvanhetmaaideklosdoorde borgpenteverwijderen;zieDeafdekkingvan

hetmaaideklosmaken(bladz.39).

5.Verwijderdedrijfriemkappen.

6.Zetdespanpoelievanhetmaaideklosen verwijderdemaaidekriem;zieOnderhoud

riemen(bladz.53).

7.Verwijderdeboutenenmoerenvandevoorkant vandeplaatonderdevoetsteun.

8.Verwijderenbewaardeboutenenmoerenaan beidezijdenvandemachine(Figuur84).

Figuur84

1.Verwijderdezemoerenenbouten.

2.Verwijderdezemoerenenbouten.

9.Schuifhetmaaideknaarrechtsuitdemachine.

1.Verwijderdeborgmoer,bout,veeren afstandsstukwaarmeedegrasgeleidervastzit opdedraaibeugels(Figuur85).

2.Verwijdereenbeschadigdeofversleten grasgeleider(Figuur85).

g015594

Figuur85

1.Bout

2.Afstandsstuk6.Grasgeleider

3.Borgmoer7.J-vormighaakuiteindevan

g036866

4.Veer

5.Gemonteerdeveer

veer

3.Plaatshetafstandsstukendeveeropde grasgeleider.

4.Plaats1J-vormighaakuiteindevandeveer achterderandvanhetmaaidek.

Opmerking:Zorgervoordat1J-vormig

haakuiteindevandeveerisgemonteerdachter derandvanhetmaaidekvoordatudebout monteertzoalswordtaangegeveninFiguur85.

5.Monteerdeboutendemoer.

6.Plaats1J-vormighaakuiteindevandeveerom degrasgeleider(Figuur85).

Belangrijk:Degrasgeleidermoetkunnen

draaien.Klapdegeleiderhelemaalomhoog encontroleerofdezevolledigomlaagdraait.

Page 69

Reiniging

Deonderkantvanhet maaidekreinigen

Onderhoudsinterval:Naelkgebruik

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Brenghetmaaidekomhooginde

TRANSPORTSTAND.

Deveringreinigen

Reinigdeveringmetperslucht.

Opmerking:Maakdeschokdempersnietschoon

metwateronderdruk(Figuur86).

Figuur86

Afvalafvoeren

Motorolie,accu's,hydraulischevloeistofen motorkoelvloeistofverontreinigenhetmilieu.Verwijder dezestoffenvolgensdeplaatselijkevoorschriften.

g030538

Page 70

Stalling

Veiligheidtijdensopslag

•Zetdemotoraf,verwijderhetcontactsleuteltje

enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.Laatdemachine afkoelenvoordatudezeafstelt,reinigt,staltofer onderhoudswerkzaamhedenaanverricht.

•Umagdemachineofdebrandstofnietbewarenin

denabijheidvaneenopenvuur,nochdebrandstof binnenshuisofineenafgeslotenaanhanger aftappen.

•Slademachineendebrandstofhoudernietop

opplaatsenwaaropenvlammen,vonkenof waakvlammen(b.v .vaneenboilerofandere toestellen)aanwezigkunnenzijn.

Reinigenenopslaan

1.Schakeldemesschakelaar(aftakas)uitenstel deparkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Verwijdermaaisel,vuilenvetvandebuitenkant vandegehelemachine,metnamevandemotor enhethydraulischesysteem.Vuilenkafvan debuitenkantvandecilinder,dekoelribben vandecilinderkopenhetventilatorbehuizing verwijderen.

Belangrijk:Ukuntdemachinemeteenmild

reinigingsmiddelenwaterwassen.Wasde machinenooitmeteenhogedrukreiniger. Gebruiknietteveelwater,vooralnietinde buurtvanhetbedieningspaneel,demotor, dehydraulischepompenendeaccu.

4.Controleerdewerkingvandeparkeerrem;zie

Deparkeerremafstellen(bladz.53).

5.Geefhetluchtltereenonderhoudsbeurt;zie

Onderhoudvanhetluchtlter(bladz.42).

6.Smeerdemachine;zieDemachinesmeren

(bladz.40).

7.Verversdeolieinhetcarter;zieMotorolie

verversen(bladz.44).

8.Controleerdebandenspanning;zieDe

bandenspanningcontroleren(bladz.52).

9.Vervanghethydraulischelter;zieHydraulische

vloeistofverversenenltersvervangen(bladz.

59).

10.Laaddeaccuop;zieAccuopladen(bladz.49).

11.Schraapdikaangekoektgrasenvuilvan deonderkantvandemaaimachine.Spoel vervolgensdemachineschoonmeteen tuinslang.

Opmerking:Laatdemachinelopenmetde

aftakasingeschakeldendemotorophoog stationairgedurende2tot5minutennahet wassen.

12.Controleerdestaatvandemaaimessen; raadpleegOnderhoudvandemaaimessen

(bladz.61).

13.Wanneerdemachinelangerdan30dagenniet wordtgebruikt,moetdezewordenvoorbereidop stalling.Demachinewordtalsvolgtvoorbereid opstalling:

A.Voegeenstabilizer/conditionerop

aardoliebasistoeaandebrandstofinde tank.Volgdemengvoorschriftenvande fabrikantvandestabilizerop.Gebruik geenstabilizeropalcoholbasis(ethanolof methanol).

Opmerking:Stabilizer/conditionerwerkt

hetbestalshetmetversebrandstofwordt gemengdenaltijdwordtgebruikt.

B.Laatdemotorvijfminutenlopen

omdestabilizer/conditionerdoorhet brandstofsysteemteverspreiden.

C.Zetdemotoraf,laatdezeafkoelenenlaat

debrandstoftankleeglopen.

D.Motoropnieuwstartenenlatenlopentotdat

dezeafslaat.

E.Umoetbrandstofopdejuistewijze

afvoeren.Voerdebrandstofafvolgensde plaatselijkgeldendevoorschriften.

Belangrijk:Bewaarbrandstofdie

stabilizer/conditionerbevatnietlanger danaanbevolendoordefabrikantvan destabilizer.

14.Verwijderdebougie(s)encontroleerdestaat ervan;zieOnderhoudvandebougie(s)(bladz.

47).Nadatdebougie(s)uitdecilinderis(zijn)

verwijderd,gietu30ml(2eetlepels)motorolie indebougie-opening.Gebruikdestartmotor omdemotortelatendraaienenzodeolieover decilinderwandteverspreiden.Monteerde bougie(s).Debougiekabelnietopdebougie(s) drukken.

15.Controleerallebouten,schroevenenmoeren endraaidezevast.Repareerofvervang beschadigdedelen.

16.Werkallekrassenenbeschadigingenvandelak bij.Bijwerklakisverkrijgbaarbijeenerkende servicedealer.

Page 71

17.Staldemachineineenschone,drogegarage ofopslagruimte.Verwijderhetsleuteltjeuithet contactenbewaarhetbuitenhetbereikvan kinderenenonbevoegdepersonen.Dekde machineafomdezetebeschermenenschoon tehouden.

Page 72

Problemen,oorzaakenremedie

ProbleemMogelijkeoorzaakRemedie

Demotorraaktoververhit.

Destartmotorslaatnietaan.

Demotorstartniet,startmoeilijkofslaat af.

1.Demotoristezwaarbelast.1.Derijsnelheidverminderen.

2.Hetoliepeilinhetcarteristelaag.2.Hetcarterbijvullenmetolie.

3.Dekoelribbenenluchtkanalenonder deventilatorbehuizingvandemotor zijnverstopt.

4.Hetluchtlterisvuil.4.Hetluchtlterelementreinigenof

5.Vuil,waterofoudebrandstofinhet brandstofsysteem.

1.Deaftakasisingeschakeld.1.Schakeldeaftakasuit.

2.Derijhendelsstaannietinde

VERGRENDELDENEUTRAALSTAND.

3.Deaccuisleeg.3.Accuopladen.

4.Deelektrischeaansluitingenzijn gecorrodeerdofzittenlos.

5.Eenvandezekeringenisdoorgebrand.5.Dezekeringvervangen.

6.Eenvanderelaisofschakelaarsis defect.

1.Debrandstoftankisleeg.1.Debrandstoftankvullen.

2.Debrandstofafsluitklepisgesloten.2.Opendebrandstofafsluitklep.

3.Hetoliepeilinhetcarteristelaag.3.Hetcarterbijvullenmetolie.

4.Degashendelstaatnietindejuiste stand.

5.Erzitvuilinhetbrandstoflter .5.Brandstofltervervangen.

6.Vuil,waterofoudebrandstofin brandstofsysteem.

7.Hetluchtlterisvuil.

8.Destoelschakelaarwerktnietgoed.

9.Deelektrischeverbindingenzijn gecorrodeerd,zittenlosofzijndefect.

10.Relaisofschakelaarisbeschadigd.

11.Debougieisvuilofde elektrodenafstandisnietcorrect afgesteld.

12.Debougiekabelisnietaangesloten.

3.Dekoelribbenenluchtkanalen ontstoppen.

vervangen.

5.Neemcontactopmeteenerkende ServiceDealer.

2.Zetderijhendelsnaarbuiteninde vergrendeldeNEUTRAALSTAND.

4.Controleerofdeelektrische aansluitingengoedcontactmaken.

6.Neemcontactopmeteenerkende servicedealer.

4.Steldegashendelinhalverwegede langzameendesnellestand.

6.Neemcontactopmeteenerkende servicedealer.

7.Reinigofvervanghet luchtlterelement.

8.Controleerdeindicatorvoorde stoelschakelaar.Vervangdestoel indienditnodigis.

9.Controleerofdeelektrische aansluitingengoedcontactmaken. Reinigdeaansluitpolengrondigmet eenspeciaalreinigingsmiddel,breng speciaalsmeermiddelaanensluitde connectorenweeropdejuistewijze aan.

10.Neemcontactopmeteenerkende servicedealer.

11.Bougieafstellenofvervangen.

12.Controleerdeaansluitingvande bougiekabel.

Demotorverliestvermogen.

1.Demotoristezwaarbelast.1.Derijsnelheidverminderen.

2.Hetluchtlterisvuil.2.Reinighetluchtlterelement. Hetoliepeilinhetcarteristelaag.

4.Dekoelribbenenluchtkanalenboven demotorzijnverstopt.

Deventilatieopeninginde

5. brandstoftankdopisverstopt.

Erzitvuilinhetbrandstoflter.

7.Erbevindtzichvuil,waterofoude brandstofinhetbrandstofsysteem.

4.Dekoelribbenendeluchtkanalen

7.Neemcontactopmeteenerkende

Hetcarterbijvullenmetolie.

ontstoppen. Brandstoftankdopreinigenof

vervangen. Brandstofltervervangen.

ServiceDealer.

Page 73

ProbleemMogelijkeoorzaakRemedie

rechts(metbeidehendelsvolledigvooruit)

Demachinerijdtniet.

Demachinetriltabnormaal.

1.Desporingmoetafgesteldworden1.Steldesporingaf Demaaimachinetrektnaarlinksofnaar

2.Debandenvandeaandrijfwielen hebbennietdejuistespanning.

1.Deomloopkleppenzijnnietgoed gesloten.

2.Depompriemisversleten,losofstuk.

3.Deaandrijfriemvandepompisvande poelieaf.

4.Deveervandespanpoelieiskapotof ontbreekt.

5.Hetpeilvandehydraulischevloeistof staattelaagofdehydraulische vloeistofisteheet.

1.Hetmaaimes(demaaimessen)is(zijn) verbogenofnietinbalans.

2.Debevestigingsboutvanhetmaaimes zitlos.

3.Debevestigingsboutenvandemotor zittenlos.

4.Demotorpoelie,spanpoelieof mespoeliezitlos.

5.Demotorpoelieisbeschadigd.5.Neemcontactopmeteenerkende

6.Mesasverbogen.6.Neemcontactopmeteenerkende

7.Demotorophangplaatzitlosofis versleten.

2.Brengdeaandrijfbandenopdejuiste spanning.

1.Sluitdeomloopkleppen.

2.Riemvervangen.

3.Riemvervangen.

4.Veervervangen.

5.Dereservoirsbijvullenmet hydraulischevloeistofofde hydraulischevloeistoflatenafkoelen.

1.Nieuwemaaimes(sen)monteren.

2.Debevestigingsboutvanhetmaaimes vastdraaien.

3.Debevestigingsboutenvandemotor vastdraaien.

4.Desbetreffendepoelievastzetten.

servicedealer.

7.Neemcontactopmeteenerkende servicedealer.

Demaaihoogteisongelijk.

Messendraaienniet.

1.Maaimes(sen)bot.1.Mes(sen)slijpen.

2.Maaimes(sen)verbogenofnietin balans.

3.Hetmaaidekstaatniethorizontaal.3.Maaidekhorizontaalstelleneninde

4.Eenantiscalpeerwiel(indienaanwezig) isnietcorrectafgesteld.

5.Deonderkantvanhetmaaidekisvuil.5.Reinigdeonderkantvanhetmaaidek.

6.Debandenspanningisnietcorrect.6.Bandenopjuistespanningbrengen.

7.Mesasverbogen.7.Neemcontactopmeteenerkende

1.Detractieriemisversleten,losofstuk.1.Eennieuwedrijfriemmonteren.

2.Dedrijfriemzitnietopdepoelie.2.Drijfriemmonterenenassenen

3.Deschakelaarvandeaftakas(PTO)of deaftakkoppelingisdefect.

4.Dedrijfriemvanhetmaaidekis versleten,losofstuk.

2.Nieuwemaaimes(sen)monteren.

correcteschuinstandstellen.

4.Hoogtevanantiscalpeerwielafstellen.

servicedealer.

riemgeleidersopjuistestand controleren.

3.Neemcontactopmeteenerkende servicedealer.

4.Eennieuwedrijfriemmonteren.

Page 74

ProbleemMogelijkeoorzaakRemedie

Dekoppelinggrijptnietaan.

1.Eenzekeringisdoorgebrand.

2.Lagespanningbijdekoppeling.

3.Despoelisbeschadigd.3.V ervangdekoppeling.

4.Onvoldoendestroom4.Repareerofvervangdebedrading

5.Openingtussenrotor/armatuurte groot.

1.Vervangdezekering.Controleerde weerstandvandespoelen,ofdeaccu isopgeladen,hetoplaadsysteemen deaansluitingenvandebedradingen vervangindiennodig.

2.Controleerdeweerstandvande spoelen,ofdeaccuisopgeladen,het oplaadsysteemendeaansluitingen vandebedradingenvervang onderdelenindiennodig.

vandekoppelingofhetelektrische systeem.Reinigdecontactpuntenvan deaansluitingen.

5.Verwijderhetopvulstukofvervangde koppeling.

Page 75

Schema's

Elektrischschema–pagina1(Rev.A)

g338323

Page 76

Elektrischschema–pagina2(Rev.A)

g338324
