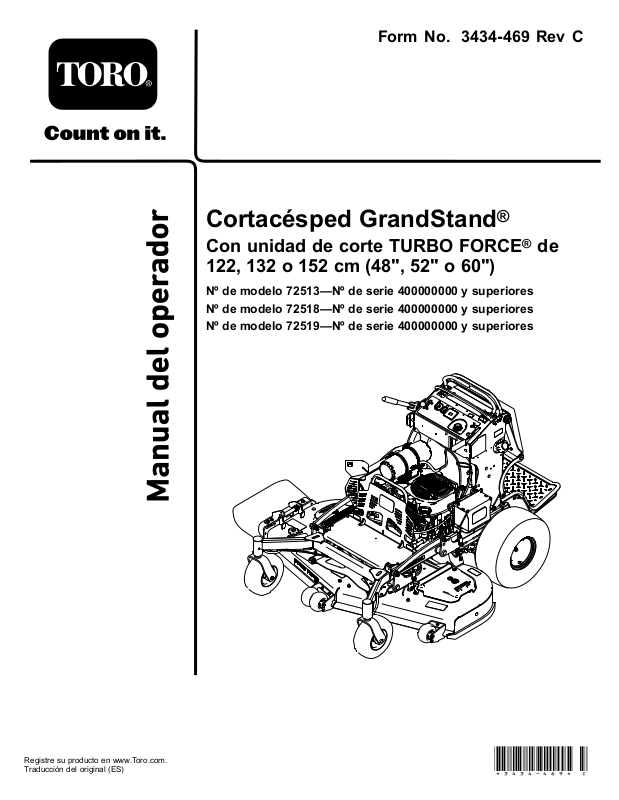

Toro 72513 Operator's Manual [es]

FormNo.3434-469RevC

CortacéspedGrandStand

ConunidaddecorteTURBOFORCE 122,132o152cm(48",52"o60")

Nºdemodelo72513—Nºdeserie400000000ysuperiores Nºdemodelo72518—Nºdeserie400000000ysuperiores Nºdemodelo72519—Nºdeserie400000000ysuperiores

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3434-469*C

Elusoolaoperacióndelmotorencualquierterreno forestal,demonteocubiertodehierbaamenosque elmotorestéequipadoconparachispas(conforme aladenicióndelasección4442)mantenidoen buenascondicionesdefuncionamiento,oqueel motorhayasidofabricado,equipadoymantenido paralaprevencióndeincendios,constituyeuna infraccióndelalegislacióndeCalifornia(California PublicResourceCodeSection4442o4443).

ElManualdelpropietariodelmotoradjunto ofreceinformaciónsobrelasnormasdelaU.S. EnvironmentalProtectionAgency(EPA)ydela CaliforniaEmissionControlRegulationsobresistemas deemisiones,mantenimientoygarantía.Puede solicitarseunmanualnuevoalfabricantedelmotor.

responsabledeutilizarelproductodeformacorrecta ysegura.

Visitewww.Toro.comparaobtenermásinformación, incluidosconsejosdeseguridad,materialesde formación,informaciónsobreaccesorios,ayuda paraencontraraundistribuidoropararegistrarsu producto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunDistribuidordeServicioAutorizadoocon AsistenciaalClienteToro,ytengaamanolos númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen elespacioprovisto.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero deserie(ensucaso)paraaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

g235457

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Introducción

Estecortacéspeddeplataformadecuchillas rotativasestádiseñadoparaserusadopor operadoresprofesionalescontratados.Estádiseñado principalmenteparasegarcéspedbienmantenidoen zonasverdesresidencialesocomerciales.Elusode esteproductoparaotrospropósitosquelosprevistos podríaserpeligrosoparaustedyparaotraspersonas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedes

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolo dealertadeseguridad(Figura2),queseñalaun peligroquepuedecausarlesionesgravesolamuerte siustednosiguelasprecaucionesrecomendadas.

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEE.UU.

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Contenido

Seguridad.................................................................4

Seguridadgeneral..............................................4

Pegatinasdeseguridadeinstrucciones.............5

Elproducto..............................................................10

Controles.........................................................10

Especicaciones..............................................12

Aperos/Accesorios...........................................12

Antesdelfuncionamiento....................................12

Seguridadantesdeluso...................................12

Cómoañadircombustible.................................13

Mantenimientodiario........................................14

Rodajedeunamáquinanueva.........................14

Usodelsistemadeinterruptoresde

seguridad......................................................14

Duranteelfuncionamiento...................................15

Seguridadduranteeluso..................................15

Utilizacióndelfrenodeestacionamiento...........17

Usodelmandodecontroldelas

cuchillas........................................................17

Usodelacelerador...........................................18

UsodelInterruptordeencendido......................18

Cómoarrancarelmotor....................................18

Apagadodelmotor...........................................18

Usodelaplataforma.........................................19

Conducciónhaciaadelanteyhacia

atrás..............................................................20

Descargalateralorecicladodela

hierba............................................................21

Ajustedelaalturadecorte................................21

Ajustedelosrodillosprotectoresdel

césped..........................................................22

Ajustedeldeectordeujo...............................22

Posicionamientodeldeectordeujo...............23

Usodepesos....................................................24

Despuésdelfuncionamiento...............................24

Seguridaddespuésdeluso..............................24

Usodelaválvuladecierrede

combustible...................................................24

Empujarlamáquinaamano.............................25

Transportedelamáquina.................................25

Mantenimiento........................................................27

Seguridadenelmantenimiento........................27

Calendariorecomendadodemanteni-

g000502

miento..........................................................27

Procedimientospreviosalmantenimiento...........29

Retiradadelcojínparateneraccesoala

partetrasera.................................................29

Aperturadelprotectordelmotor........................29

Lubricación..........................................................30

Engrasadodelamáquina.................................30

Engrasedelbrazotensor..................................30

Lubricacióndelospivotesdelasruedas

giratoriasdelanteras.....................................30

Engrasadodeloscubosdelasruedas

giratorias.......................................................30

Engrasedeloscontrolesdemovimiento...........31

Mantenimientodelmotor.....................................32

Seguridaddelmotor.........................................32

Mantenimientodellimpiadordeaire..................32

Mantenimientodelaceitedelmotor...................34

Mantenimientodelabujía.................................36

Inspeccióndelparachispas..............................37

Mantenimientodelsistemadecombusti-

ble................................................................38

Drenajedeldepósitodecombustible................38

Retiradadeldepósitodecombustible...............38

Cómocambiarelltrodecombustible...............39

Mantenimientodelsistemaeléctrico....................39

Seguridaddelsistemaeléctrico........................39

Mantenimientodelabatería.............................39

Mantenimientodelosfusibles...........................41

Mantenimientodelsistemadetransmi-

sión..............................................................42

Ajustedeladirección........................................42

Comprobacióndelapresióndelos

neumáticos...................................................42

Ajustedelcojinetedelpivotedelasruedas

giratorias.......................................................43

Mantenimientodelasruedasgiratoriasylos

cojinetes........................................................43

Cómoretirarelsuplementodel

embrague......................................................44

Comprobacióndelastuercasdelas

ruedas...........................................................46

Mantenimientodelsistemaderefrigera-

ción..............................................................46

Limpiezadelarejilladelaentradade

aire................................................................46

Limpiezadelsistemaderefrigeración...............46

Mantenimientodelosfrenos................................47

Comprobacióndelfrenodeestaciona-

miento...........................................................47

Ajustedelosfrenos..........................................47

Mantenimientodelascorreas..............................48

Comprobacióndelascorreas...........................48

Sustitucióndelacorreadelacarcasade

corte..............................................................48

Sustitucióndelacorreadetransmisión

......................................................................49

Mantenimientodelsistemadecontrol..................50

Ajustedelaspalancasdecontrolde

movimiento...................................................50

Mantenimientodelsistemahidráulico..................51

Seguridaddelsistemahidráulico......................51

Especicacionesdelsistemahidráulico............51

Comprobacióndeluidohidráulico...................51

Cambiodeluidohidráulicoylos

ltros.............................................................52

Purgadelsistemahidráulico.............................53

Mantenimientodelacarcasadecorte..................54

Seguridaddelascuchillas................................54

Mantenimientodelascuchillasde

corte..............................................................54

Nivelacióndelacarcasadecorte......................56

Ajustedelmuelledeelevacióndela

carcasa.........................................................58

Cambiodeldeectordehierba.........................59

Limpieza..............................................................60

Limpiezadelosbajosdelacarcasade

corte..............................................................60

Eliminaciónderesiduos....................................60

Almacenamiento.....................................................60

Seguridadduranteelalmacenamiento.............60

Limpiezayalmacenamiento.............................60

Solucióndeproblemas...........................................62

Esquemas...............................................................65

Seguridad

Estamáquinahasidodiseñadaconarregloalo estipuladoenlanormaANSIB71.4-2017.

Seguridadgeneral

Esteproductoescapazdeamputarmanosypies ydelanzarobjetosalaire.Sigasiempretodas lasinstruccionesdeseguridadconelndeevitar lesionespersonalesgraves.

•Leaycomprendaelcontenidodeestemanualdel

operadorantesdearrancarelmotor.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Nohagafuncionarlamáquinasinoestán

colocadosyfuncionandotodoslosprotectoresy dispositivosdeseguridaddelamáquina.

•Manténgasealejadodeloriciodedescarga.

•Mantengaatranseúntesyniñosalejadosdela

zonadetrabajo.Nopermitaqueestevehículo seautilizadoporniños.Sólopermitaquemanejen lamáquinapersonasresponsables,formadas, familiarizadasconlasinstruccionesyfísicamente capacesdeutilizarlamáquina.

•Parelamáquina,apagueelmotoryretirela

llavedecontactoantesderealizartareasde mantenimientoorepostaje,yantesdeeliminar obstruccionesenlamáquina.

Elusoomantenimientoincorrectodeestamáquina puedecausarlesiones.Parareducirelpeligrode lesiones,cumplaestasinstruccionesdeseguridad ypresteatenciónsiemprealsímbolodealertade seguridad Peligro–instrucciónrelativaalaseguridadpersonal. Elincumplimientodeestasinstruccionespuededar lugaralesionespersonaleseinclusolamuerte.

,quesignica:Cuidado,Advertenciao

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

Símbolosdelabatería

Algunosdeestossímbolos,otodosellos,estánensu

batería.

1.Riesgodeexplosión6.Mantengaalejadasaotras

2.Prohibidaslasllamas desnudasyelfumar

3.Líquidocáustico/peligro dequemaduraquímica

4.Lleveprotecciónocular..9.Enjuaguelosojos

5.LeaelManualdel operador.

personas.

7.Lleveprotecciónocular –losgasesexplosivos puedencausarcegueray otraslesiones.

8.Elácidodelabatería puedecausarquemaduras graves.

inmediatamenteconagua ybusquerápidamente ayudamédica.

10.Contieneplomo;notirara labasura.

decalbatterysymbols

decal112-3858

112-3858

1.LeaelManualdel operador.

2.LeaelManualdel operadorantesderealizar

tareasdemantenimiento.

3.Retirelallaveantesde ajustarlaalturadecorte.

4.Ajustesdealturadecorte

Marcadelfabricante

1.Estamarcaindicaquelacuchillasehaidenticadocomo piezadelfabricanteoriginaldelamáquina.

106-5517

1.Advertencia–notoquelasuperciecaliente.

Lapegatina112-3858esparamáquinasconcarcasa de152cm(60")solamente.

decaloemmarkt

decal106-5517

116-8283

1.Advertencia–lealasinstruccionesparaapretarel perno/tuercadelacuchillaa75–81N·m(55–60pies-libra) queguranenelmanualdeloperador.

116-8775

1.Leaelmanualdel operador.

2.Advertencia–llene hastalaparteinferiordel cuellodellenado;nollene demasiadoeldepósito.

decal116-8283

decal116-8775

131-1180

131-3528

15A 15A 10A

7.5A

decal131-3521

131-3521

1.Alturadecorte

decal131-1180

1.Leaelmanualdel operador.

2.Hierbacortayligera; condicionessecas

1.LeaelManualdel operador.

131-3507

3.Posicióndeensacado

4.Hierbaaltaydensa; condicioneshúmedas

2.Tensordecorrea

decal131-3507

1.LeaelManualdel operador.

2.Fluidodelatransmisión

decal131-3524

131-3524

3.Niveldeuidofrío

decal131-3528

131-3528

1.Interruptordeencendido– 15A

2.Conectordelaccesorio–

3.Tomadefuerza(TDF)– 10A

4.InfoCenter–7.5A

15A

decal133-4604

133-4604

131-3529

1.LeaelManualdeloperadorparaobtenermásinformación sobrelosintervalosyprocedimientosdemantenimiento.

decal131-3529

1.Peligrodeobjetos arrojados–mantenga aotraspersonasalejadas delamáquina.

2.Deectorabierto,peligro delanzamientode objetos–utilizarla máquinaúnicamente conundeectoroun recogehierbas.

1.Advertencia–nollevepasajeros.

3.Peligrodeamputación demanoopie–nose acerquealaspiezasen movimiento.

4.Peligrodeenredamiento –noseacerquealas piezasenmovimiento, mantengacolocados todoslosprotectores.

decal133-4641

133-4641

131-3536

1.Batería4.Frenodeestacionamiento

2.Tiempo5.Motor–arrancar

3.Tomadefuerza(TDF)

6.Engranelaspalancas.

decal131-3536

decal133-8062

133-8062

decal131-3526

131-3526

1.Tomadefuerza(TDF)–desengranada

5.Haciaatrás

2.Rápido6.Transmisióndetracción

3.Lento7.Engranelaspalancas.

4.Puntomuerto

139-2878

1.Advertencia–leaelManualdeloperador.6.Peligrodeobjetosarrojados–mantengaalejadasaotras

2.Advertencia–todoslosoperadoresdebenrecibirformación antesdeusarlamáquina.

3.Advertencia–lleveprotecciónauditiva.8.Peligrodevuelco–nousedosrampasalcargarlamáquina

4.Peligrodeobjetosarrojados–bajeeldeectorantesdeusar lamáquina.

5.Peligrodecorteodesmembramientodemanoopie–nose acerquealaspiezasenmovimiento;mantengacolocados todoslosprotectores.

personas.

7.Advertencia–pongaelfrenodeestacionamiento,apague elmotoryretirelallaveantesdeabandonarlamáquinao realizartareasdemantenimiento.

enunremolque;utiliceunasolarampaconsucienteanchura paralamáquina;subalarampaenmarchaatrásparacargar lamáquina,ybajelarampaconduciendohaciaadelantepara descargarla.

9.Peligrodevuelco–noutilicelamáquinacercadeterraplenes oenpendientes;manténgasealejadodelosterraplenesuna distanciaequivalentea2veceslaanchuradelamáquina, comomínimo.

decal139-2878

decal140-4259

140-4259

1.Frenodeestacionamiento

4.Desactivado

–quitado

2.Frenodeestacionamiento –puesto

5.Velocidaddelmotor– rápido

3.Activado6.Velocidaddelmotor– lento

Elproducto

Controles

Familiarícesecontodosloscontrolesantesdeponer enmarchaelmotorytrabajarconlamáquina(Figura

4).

Paneldecontrol

g301772

Figura3

1.Rodilloprotectordel

césped(carcasasde 152cm[60"]solamente)

2.Ruedagiratoriadelantera8.Depósitodecombustible

3.Conductodedescarga

lateral

4.Motor10.Válvuladecierrede

5.Controles

6.Palancasdecontrol

7.Depósitohidráulico

9.Plataforma(bajada)

combustible

11.Batería

12.Carcasadecorte

Figura4

1.Tapóndecombustible7.Llavedecontacto

2.Indicadordeavería(IA)8.Controldelacelerador

3.Palancadelfrenode estacionamiento

4.Tapóndeldepósito hidráulico

5.Horímetro11.Palancadecontrolde

6.Mandodelatomade fuerza(TDF)

9.Palancadeajustedela alturadecorte

10.Pasadordeselecciónde laalturadecorte

movimiento

12.Barradereferencia

g301785

Mandodelatomadefuerza(TDF)

Indicadordelabatería

Elmandodelatomadefuerza(TDF)seutilizapara engranarydesengranarlascuchillasdelcortacésped oarrancarypararaccesoriosmotorizados(Figura4); consulteUsodelmandodecontroldelascuchillas

(página17).

Indicadordeaveríaenlaunidad decontrolelectrónica

Launidaddecontrolelectrónica(UCE)monitoriza constantementeelfuncionamientodelsistemade controldecombustible.

Sisedetectaunproblemaounaaveríaenelsistema, seenciendeelindicadordeavería(IA)(Figura4).

ElIAeselpilotorojosituadoenelpaneldelaconsola.

SiseenciendeelIA,esnecesariollevaracabounas comprobacionesinicialesdelocalizacióndefallos; consulteSolucióndeproblemas(página62).

Siestascomprobacionesnocorrigenelproblema, seránecesarioqueunServicioTécnicoAutorizado realiceundiagnósticoymantenimientocompletos.

SisegiralallavealaposicióndeCONECTADOdurante unossegundos,semuestraelvoltajedelabateríaen lazonadondenormalmentesemuestranlashoras deuso.

Laluzindicadoradelabateríaseenciendealgirar lallavealaposicióndeCONECTADO,ycuandola cargaestápordebajodelnivelcorrectodeoperación (Figura5).

Controldelacelerador

Elaceleradorcontrolalavelocidaddelmotorytiene unajustevariablecontinuodeLENTOaRÁPIDO(Figura

4).

Interruptordeencendido

Elinterruptordeencendido,queseutilizapara arrancaryapagarelmotor,tienetresposiciones: PARADA,MARCHAyARRANQUE.ConsulteCómo

arrancarelmotor(página18).

Palancasdecontrolde

Horímetro

Elhorímetroregistraelnúmerodehorasdeoperación delamáquina.Funcionacuandoelmotorestáen marcha.Utiliceelrecuentodehorasparaprogramar elmantenimientoregular(Figura5).

Figura5

1.Símbolosdelos interruptoresdeseguridad

2.Indicadordelabatería

3.Horímetro

movimiento

Laspalancasdecontroldemovimientoseutilizan paraconducirlamáquinahaciaadelante,haciaatrás ygirarlaenambossentidos(Figura4).

Válvuladecierredecombustible

Cierrelaválvuladecierredecombustibleantesde transportaroalmacenarlamáquina;consulteUsode

laválvuladecierredecombustible(página24).

g216020

Indicadoresdelosinterruptores deseguridad

Elhorímetrocontieneunossímbolosqueindicancon untriángulonegrosielcomponentedeseguridad estáenlaposicióncorrecta(Figura5).

Especicaciones

Nota:Lasespecicacionesydiseñosestánsujetosa

modicaciónsinprevioaviso.

Carcasa

decorte

de91cm

(48pulga-

das)

corte

eldeector bajado

eldeector elevado

laplataforma bajada

laplataforma subida

122cm131cm152cm Anchurade

(48")(52")(60")

161cm172cm193cm Anchuracon

(64")(68")(76")

126cm137cm158cm Anchuracon

(50")(54")(62")

191cm191cm201cm Longitudcon

(75")(75")(79")

145cm145cm164cm Longitudcon

(61")(61")(65")

122cm122cm122cm Altura

(48")(48")(48")

401kg405kg412kg Peso

(884libras)(893libras)(909libras)

Aperos/Accesorios

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporT oroquepuedenutilizarsecon lamáquinaandepotenciaryaumentarsus prestaciones.PóngaseencontactoconsuServicio TécnicoAutorizadooconsudistribuidorautorizado Toro,ovisitewww.T oro.comparaobtenerunalistade todoslosaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantener lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro.Las piezasderepuestoyaccesoriosdeotrosfabricantes podríanserpeligrosos,ysuusopodríainvalidarla garantíadelproducto.

de91cm

(52pulga-

Carcasa

decorte

das)

Carcasa

decorte

de91cm

(60pulga-

das)

Operación

Antesdel funcionamiento

Seguridadantesdeluso

Seguridadgeneral

•Nodejenuncaquelamáquinaseautilizadapor

niñosoporpersonasquenohayanrecibidola formaciónadecuada.Lanormativalocalpuede imponerlímitessobrelaedaddeloperador. Elpropietarioesresponsabledeproporcionar formaciónatodoslosoperadoresymecánicos.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylasseñalesde seguridad.

•Siempreapagueelmotor,retirelallavede

contacto,espereaquesedetengantodaslas piezasenmovimiento,ydejequelamáquinase enfríeantesdehacertrabajosdeajuste,revisión, limpiezaoalmacenamiento.

•Sepacómopararrápidamentelamáquinayel

motor.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos protectoresestáninstaladosyquefuncionan correctamente.Noutilicelamáquinasino funcionancorrectamente.

•Antesdesegar,inspeccionesiemprelamáquina

paraasegurarsedequelascuchillas,lospernos delascuchillasylosconjuntosdecorteestánen buenascondicionesdeuso.

•Inspeccioneeláreadondesevaautilizarla

máquinayretirecualquierobjetoquelamáquina podríalanzaralaire.

•Evalúeelterrenoparadeterminarcuálessonlos

equiposyaperosoaccesoriosapropiadosque serequierenparaoperarlamáquinademanera adecuadaysegura.

Seguridadenelmanejodel combustible

•Elcombustibleesextremadamenteinamabley

altamenteexplosivo.Unincendioounaexplosión provocadosporelcombustiblepuedecausarle quemadurasaustedyaotraspersonasasícomo dañosmateriales.

–Paraevitarqueunacargaestáticaincendie

elcombustible,coloqueelrecipientey/ola

máquinadirectamentesobreelsueloantesde repostar,noenunvehículoosobreotroobjeto.

–Lleneeldepósitodecombustibleenelexterior,

enunazonaabiertayconelmotorfrío.Limpie cualquiercombustiblederramado.

–Nomanejecombustiblesiestáfumando,ni

cercadeunallamadesnudaochispas.

–Noretireeltapóndecombustibleniañada

combustiblealdepósitosielmotorestá calienteoenmarcha.

–Sisederramacombustible,nointentearrancar

elmotor.Evitecrearunafuentedeignición hastaquelosvaporesdelcombustiblese hayandisipado.

–Almaceneelcombustibleenunrecipiente

homologadoymanténgalofueradelalcance delosniños.

•Elcombustibleesdañinoomortalsiesingerido.

Laexposiciónalargoplazoalosvaporespuede causarlesionesyenfermedadesgraves.

–Evitelarespiraciónprolongadadelosvapores. –Mantengalasmanosylacaraalejadasde

laboquillaydelaaberturadeldepósitode combustible.

–Mantengaelcombustiblealejadodelosojos

ylapiel.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Nollenelosrecipientesdentrodeunvehículo

osobrelaplataformadeuncamiónoremolque conunforrodeplástico.Coloquesiemprelos recipientesdegasolinaenelsuelo,lejosdel vehículo,antesdellenarlos.

•Retireelequipodelcamiónodelremolquey

repóstelomientrasseencuentrasobreelsuelo.Si estonoesposible,repóstelousandounrecipiente portátil,envezdeusarunsurtidordecombustible conboquilla.

•Noutilicelamáquinaamenosqueestéinstalado

unsistemacompletodeescapeenbuenas condicionesdefuncionamiento.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente entodomomentohastaqueterminederepostar. Noutilicedispositivosquemantenganabiertala boquilla.

•Sisederramacombustiblesobresuropa,

cámbiesederopainmediatamente.Limpie cualquiercombustiblederramado.

•Nuncallenedemasiadoeldepósitode

combustible.Vuelvaacolocareltapónde combustibleyapriételormemente.

Cómoañadircombustible

Combustiblerecomendado

•Paraobtenerlosmejoresresultados,utilice

solamentegasolinafresca(compradahacemenos de30días),sinplomo,de87omásoctanos (métododecálculo(R+M)/2).

•Etanol:Esaceptableelusodegasolinaconhasta

el10%deetanol(gasohol)oel15%deMTBE (étermetiltert-butílico)porvolumen.Eletanoly elMTBEnosonlomismo.Noestáautorizado elusodegasolinaconel15%deetanol(E15) porvolumen.Noutilicenuncagasolinaque contengamásdel10%deetanolporvolumen, comoporejemplolaE15(contieneel15%de etanol),laE20(contieneel20%deetanol)ola E85(contienehastael85%deetanol).Elusode gasolinanoautorizadapuedecausarproblemas derendimientoodañosenelmotorquepueden noestarcubiertosbajolagarantía.

•Noutilicegasolinaquecontengametanol.

•Noguardecombustibleeneldepósitode

combustibleoenrecipientesdecombustible duranteelinviernoamenosquehayaañadidoun estabilizador.

•Noañadaaceitealagasolina.

Usodelestabilizador/acondicionador

Utiliceestabilizador/acondicionadorenlamáquina paramantenerelcombustiblefrescodurantemás tiempo,siguiendolasindicacionesdelfabricantedel estabilizadordecombustible.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadapropiadadeestabilizador/acondicionadoracombustiblefresco,siguiendolas indicacionesdelfabricantedelestabilizadorde combustible.

Cómollenareldepósitode combustible

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDF ,pongalaspalancas decontroldemovimientoenlaposiciónde

BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpielazonaalrededordeltapóndeldepósito decombustibleyretireeltapón.

4.Lleneeldepósitodecombustiblehastalaparte inferiordelcuellodellenado.

Usodelsistemade interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán desconectadosodañados,lamáquina podríaponerseenmarchainesperadamente, causandolesionespersonales.

Nota:Nollenecompletamenteeldepósitode

combustible.Elespaciovacíoeneldepósito permitiráladilatacióndelagasolina.

5.Coloqueeltapóndeldepósitodecombustible rmemente.Limpiecualquiercombustible derramado.

Figura6

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos procedimientosmarcadoscomo“Cadauso/Adiario” enlasecciónMantenimiento(página27).

•Nomanipulelosinterruptoresde seguridad.

•Compruebelaoperacióndelos interruptoresdeseguridadcadadía,y sustituyacualquierinterruptordañado antesdeutilizarlamáquina.

Enquéconsisteelsistemade interruptoresdeseguridad

Elsistemadeinterruptoresdeseguridadhasido diseñadoparaimpedirqueseengranelaTDFa menosqueserealiceunadelasaccionessiguientes:

•Movercualquieradelaspalancasdecontrolde

movimientoalaposicióncentraldesbloqueada.

•PulselaposiciónENGRANADOenelinterruptorde

laTDF . Elsistemadeinterruptoresdeseguridadestá

diseñadoparadetenerlascuchillas/elaccesoriosi ustedmueveosueltaambaspalancasdecontrol

g038312

demovimientoalaposicióndeBLOQUEO/PUNTO

MUERTO.

Elhorímetrotieneunaseriedesímbolos queindicansielcomponentedeseguridad correspondienteestáenlaposicióncorrecta. Cuandoelcomponenteestáenlaposición correcta,seenciendeuntriánguloenelrecuadro correspondiente(Figura7).

Rodajedeunamáquina nueva

Losmotoresnuevosnecesitantiempoparadesarrollar todasupotencia.Lafriccióngeneradaporlas carcasasylossistemasdepropulsióndelos cortacéspedesesmayorcuandoéstossonnuevos, loquesuponeunacargaadicionalparaelmotor.Las máquinasnuevasnecesitanunperiododerodajede 40–50horasparadesarrollarlamáximapotenciayel mejorrendimiento.

g031282

Figura7

1.Lostriángulosseenciendencuandoloscomponentesdel sistemadeseguridadestánenlaposicióncorrecta.

Comprobacióndelsistemade interruptoresdeseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Lascuchillas/elaccesorionodeben

engranarse.

Duranteel

Veriqueelsistemadeinterruptoresdeseguridad cadavezquevayaautilizarlamáquina.

Nota:Sielsistemanofuncionadelaformaquese

describeacontinuación,póngaseencontactocon unServicioTécnicoAutorizadoparaqueloreparen inmediatamente.

1.Arranqueelmotor;consulteCómoarrancarel

motor(página18).

2.Muevalaspalancasdecontroldemovimientoa laposicióncentraldesbloqueada.

Nota:Lascuchillas/elaccesoriodeben

detenerseyelmotordebedejardefuncionar.

3.Arranqueelmotoryquiteelfrenode estacionamiento.

4.Muevacualquieradelaspalancasdecontrolde movimientoalaposicióncentraldesbloqueada.

5.Sigasujetandolapalancadecontrolde movimientoenlaposicióncentraldesbloqueada ypulselaposiciónENGRANADOenelinterruptor delaTDF .

Nota:Elembragueylascuchillas/elaccesorio

debenengranarse.

6.Muevaosueltelaspalancasdecontrolde movimientoalaposicióndeBLOQUEO/PUNTO

MUERTO.

Nota:Lascuchillas/elaccesoriodeben

detenerseyelmotordebeseguirfuncionando.

7.PulselaposiciónDESENGRANADOenel interruptordelaTDFymuevacualquieradelas palancasdecontroldemovimientoalaposición centraldesbloqueada.

8.Sigasujetandolapalancadecontrolde movimientoenlaposicióncentraldesbloqueada ypulselaposiciónENGRANADOenelinterruptor delaTDF .

Nota:Elembragueylascuchillas/elaccesorio

debenengranarse.

9.PulselaposiciónDESENGRANADOenel interruptordelaTDF.

funcionamiento

Seguridadduranteeluso

Seguridadgeneral

•Elpropietario/operadorpuedeprevenir,yes

responsabledecualquieraccidentequepueda provocarlesionespersonalesodañosmateriales.

•Lleveropaadecuada,incluyendoguantes,

protecciónocular,pantalónlargo,calzado resistenteyantideslizanteyprotecciónauricular. Sitieneelpelolargo,recójaselo,ynollevejoyas oprendassueltas.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque pudieradistraerle;delocontrario,pueden producirselesionesodañosmateriales.

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Nuncatrasladepasajerosenlamáquinay

mantengaaotraspersonasymascotasalejadas delamáquinamientrasestéfuncionando.

•Operelamáquinasoloenbuenascondiciones

devisibilidadybajocondicionesclimáticas apropiadas.Nohagafuncionarlamáquinacuando hayriesgodetormentaseléctricas.

•Lahierbamojadaolashojasmojadaspueden

causarlegraveslesionessiustedresbalaytocala cuchilla.Evitesegarencondicioneshúmedas.

•Antesdearrancarelmotor,asegúresedeque

todaslastransmisionesestánenpuntomuerto, queelfrenodeestacionamientoestápuestoyque ustedseencuentraenelpuestodeloperador.

•Asegúresedequepisasobreunasupercierme

mientrasutilizaestamáquina,especialmenteal irhaciaatrás.

•Mantengalasmanosylospiesalejadosdelas

unidadesdecorte.Manténgasealejadodel conductodedescargaentodomomento.

Nota:Lascuchillas/elaccesoriodeben

detenerse.

10.Conelmotorenmarcha,pulselaposición ENGRANADOenelinterruptordelaTDFsin sujetarningunadelaspalancasdecontrolde movimientoenlaposicióncentraldesbloqueada.

•Mirehaciaatrásyhaciaabajoantesdeponer

marchaatrásparaasegurarsedequeelcamino estádespejado.

•Extremelaprecauciónalacercarseaesquinas

ciegas,arbustos,árbolesuotrosobjetosque puedanbloquearsuvisión.

•Parelascuchillassiemprequenoestésegando.

•Parelamáquina,retirelallavedecontactoy

espereaquesedetengantodaslaspiezasen movimientoantesdeinspeccionarelaccesorio despuésdegolpearunobjetoosiseproduceuna vibraciónanormalenlamáquina.Hagatodaslas reparacionesnecesariasantesdevolverautilizar lamáquina.

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyacerasconlamáquina.Cedael pasosiempre.

•Desengranelaunidaddecorteyapagueelmotor

antesdeajustarlaalturadecorte(amenosque puedaajustarsedesdelaposicióndeloperador).

•Hagafuncionarelmotorúnicamenteenzonas

bienventiladas.Losgasesdeescapecontienen monóxidodecarbono,queesletalsiseinhala.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

•Antesdeabandonarelpuestodeloperador(vaciar

losreceptoresydestaparelconducto),hagalo siguiente:

–Aparquelamáquinaenunasupercienivelada. –Desengranelatomadefuerza. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallavedecontacto. –Espereaquesedetengantodaslaspiezasen

movimiento.

•Apaguelamáquinaydesengranelatransmisión

delaunidaddecorteenlassituacionessiguientes:

–Antesderepostarcombustible –Antesdelimpiaratascos –Antesdeinspeccionar,limpiarorealizar

mantenimientoenlaunidaddecorte

–Despuésdegolpearunobjetoextrañoosise

produceunavibraciónanormal.Inspeccionela unidaddecorteyreparecualquierdañoantes dearrancaryoperarlamáquina.

–Antesdeabandonarlaposicióndeloperador

•Nouselamáquinacomounvehículoderemolque.

•Utilicesolamenteaccesoriosyaperos

homologadosporTheToro®Company.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos, quepuedencausarlesionesgravesolamuerte. Ustedesresponsabledelaseguridadcuando trabajaenpendientes.Elusodelamáquinaen cualquierpendienteexigeuncuidadoespecial.

Antesdeusarlamáquinaenunapendiente,haga losiguiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán colocadasenlamáquina.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren lapendienteconlamáquina.Utiliceel sentidocomúnyelbuenjuicioalrealizareste evaluación.Cualquiercambioqueseproduzca enelterreno,comoporejemplouncambiode humedad,puedeafectarrápidamentealuso delamáquinaenunapendiente.

•Trabajedetravésencuestasypendientes,nunca

haciaarribaohaciaabajo.Eviteutilizarlamáquina enpendientesexcesivamenteempinadaso húmedas.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade terraplenes,fosas,taludes,agua,uotrospeligros. Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelbordedeunterraplénofosa,o sisesocavauntalud.Mantengaunadistancia prudente(eldobledelaanchuradelamáquina) entrelamáquinaycualquierpeligro.Utiliceuna máquinadirigidaounaherramientamanualpara trabajarenestaszonas.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde velocidadodedirección;girepocoapoco,ya bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola estabilidaddelamáquina.Tengaencuentaque conducirenhierbamojada,atravesarpendientes empinadas,obajarcuestaspuedehacerquela máquinapierdatracción.Latransferenciadepeso alasruedasdelanteraspuedehacerquepatinela máquina,conpérdidadefrenadoydecontrolde dirección.Lamáquinapuededeslizarseincluso conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros ocultos.Lahierbaaltapuedeocultarobstáculos. Unterrenoirregularpuedehacerquelamáquina vuelque.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos.Éstospuedenafectara laestabilidaddelamáquinaycausarpérdidas decontrol.Sigalasinstruccionessobrelos contrapesos.

•Siustedpierdeelcontroldelamáquina,bájesey

aléjesedelsentidodeavancedelamáquina.

Utilizacióndelfrenode estacionamiento

Pongasiempreelfrenodeestacionamientocuando parelamáquinaocuandoladejedesatendida.Antes decadauso,compruebeelfuncionamientodelfreno deestacionamiento.

Sielfrenodeestacionamientonoinmovilizala máquina,ajústelo;consulteAjustedelosfrenos

(página47).

Tirehaciaatrásdelfrenodeestacionamientopara ponerelfreno(Figura8).

Empujelapalancadelfrenodeestacionamientohacia adelanteparaquitarelfreno.

Cómoengranarlascuchillasdel cortacésped(TDF)

g301277

Figura9

Figura8

1.Frenodeestacionamiento –puesto

2.Frenodeestacionamiento –quitado

Usodelmandodecontrol delascuchillas

Elmandodecontroldelascuchillas(TDF)se utilizaconjuntamenteconlaspalancasdecontrolde movimientoparaengranarydesengranarlascuchillas delcortacésped.

Cómodesengranarlascuchillas

g009465

delcortacésped(TDF)

Figura10yFigura11muestrandosmanerasde

desengranarlascuchillasdelcortacésped.

g301401

Figura10

Figura11

Nota:Sidesengranalascuchillasdelcortacésped

soltandolaspalancasdecontroldemovimiento, puedeengranarlascuchillasotravezmoviendoel

g031593

interruptoralaposicióndeENGRANADO(Figura9)sin moverloprimeroalaposicióndeDESENGRANADO.

Usodelacelerador

Puedemoverelcontroldelaceleradorentrelas posicionesdeRÁPIDOyLENTO(Figura12).

UtilicesiemprelaposicióndeRÁPIDOparaengranar laTDF .

Figura12

UsodelInterruptorde

Cómoarrancarelmotor

Importante:Nohagafuncionarelmotorde

arranquedurantemásde5segundosseguidos. Sielmotornoarranca,espere15segundosentre intentos.Sinosesiguenestasinstrucciones, puedequemarseelmotordearranque.

Nota:Puedensernecesariorepetirelciclode

arranquedelmotoralarrancarloporprimeravez despuésdequedarseelsistemadecombustible totalmentevacíodecombustible.

g008946

encendido

Importante:Nohagafuncionarelmotorde

arranquedurantemásde5segundosseguidos. Sielmotornoarranca,espere15segundosentre intentos.Sinosesiguenestasinstrucciones, puedequemarseelmotordearranque.

Nota:Puedensernecesariorepetirelciclode

arranquedelmotoralarrancarloporprimeravez despuésdequedarseelsistemadecombustible totalmentevacíodecombustible.

Figura13

g301289

Figura15

g031239

Apagadodelmotor

Figura14

CUIDADO

Losniñosuotraspersonaspodríanresultar lesionadossimuevenointentanoperarla máquinamientrasestádesatendida.

g031281

Retiresiemprelallaveypongaelfrenode estacionamientocuandodejelamáquinasin supervisión.

Dejequeelmotorfuncioneenralentí(tortuga) durante60segundosantesdegirarelinterruptorde encendidoalaposicióndeDESCONECTADO.

ADVERTENCIA

Laplataformadeloperadorpesamuchoy puedecausarlesionesalelevarseobajarse. Bajeoelevelaplataformadeloperadorcon cuidado;sisebajarepentinamentepodría causarlesiones.

•Nopongalasmanosolosdedosenlazona delospivotesdelaplataformamientrasla plataformadeloperadorseelevaosebaja.

•Asegúresedequelaplataformaestábien apoyadaalsacarelpestillodelenganche.

•Asegúresedequeelpestillosujetala plataformaalplegarla.Apriételacontra elcojínparaqueelpestillosebloquee correctamente.

•Mantengaalejadasaotraspersonas mientraseleveobajelaplataforma.

Usodelamáquinaconla

Figura16

Importante:Asegúresedequelaválvulade

cierredecombustibleestácerradaantesde transportaroalmacenarlamáquinaparaevitar fugasdecombustible.Antesdeguardarla máquina,desconecteel/loscable(s)dela(s) bujía(s)paraimpedirunarranqueaccidentaldel motor.

Usodelaplataforma

Lamáquinapuedeutilizarseconlaplataformasubida obajada.Elusodeunaposiciónuotradependede laspreferenciasdeloperador.

plataformasubida

Utilicelamáquinaconlaplataformasubidaenlos casossiguientes:

g301288

•Usodelamáquinacercadetaludes

•Usodelamáquinaenzonaspequeñasenlasque

lamáquinaesdemasiadolarga

•Zonasconramasbajasuotrosobstáculos

•Alcargarlamáquinaenunvehículoparasu

transporte

•Alconducircuestaarriba

Parasubirlaplataforma,tirehaciaarribadelborde traseradelamismahastaqueelpestilloconpomola bloqueeensusitio.Apriételacontraelcojínparaque elpestillolabloqueeensusitio.

Usodelamáquinaconla plataformabajada

Utilicelamáquinaconlaplataformabajadaenlos casossiguientes:

•Usodelamáquinaenlamayoríadeloslugares

•Alconducirdetravésenpendientes

•Alconducircuestaabajo

Parabajarlaplataforma,empújelahaciaadelante contraelcojínparaaliviarlapresiónsobreelpestillo delenganche,luegotiredelpomoybajelaplataforma (Figura17).

1.Plataformasubida

2.Plataformabajada

Figura17

3.Tiredelpomoparabajar

g030983

Figura18

g031026

laplataforma.

1.Barradereferencia delantera

2.Palancadecontrol izquierda

3.Barradereferenciatrasera

4.Palancadecontrol derecha

5.Palancadecontrol derechaenposiciónde

BLOQUEO/PUNTOMUERTO

6.Palancadecontrol izquierdaenposiciónde

BLOQUEO/PUNTOMUERTO

Conducciónhaciaadelante yhaciaatrás

Elcontroldelaceleradorregulalavelocidaddel motorenrpm(revolucionesporminuto).Pongael aceleradorenposiciónRÁPIDOparaconseguirel mejorrendimiento.

Importante:Paselamáquinaporlosbordillosen

marchaatrás,unaruedaalavez;sipasaporun bordillohaciaadelantepodríadañarlamáquina.

CUIDADO

Lamáquinapuedegirarmuyrápidamente, haciendoqueeloperadorpierdaelcontrol, loquepodríacausarlesionespersonaleso dañosenlamáquina.

Reduzcalavelocidaddelamáquinaantesde efectuargiroscerrados.

Conducciónhaciaadelante

3.Empujelentamentelaspalancasdecontrolde movimientohaciaadelante(Figura19).

Nota:Elmotorseparasiustedmuevelas

palancasdecontroldemovimientoconelfreno deestacionamientopuesto.

Nota:Cuantomásmuevalaspalancasde

controldemovimientoencualquiersentido,más rápidamentesedesplazarálamáquinaenese sentido.

Nota:Paradetenerse,tiredelaspalancasde

controldemovimientoalaposicióndePUNTO

MUERTO.

1.Quiteelfrenodeestacionamiento;consulte

Utilizacióndelfrenodeestacionamiento(página

17).

2.Muevalaspalancasdecontroldemovimientoa laposicióncentraldesbloqueada.

PELIGRO

Sineldeectordehierba,latapadedescarga oelrecogedorcompletoadecuadamente montado,ustedyotraspersonasestán expuestosacontactoconlascuchillasya residuoslanzadosalaire.Elcontactoconlas cuchillasdelcortacéspedenrotaciónycon losresiduoslanzadosalairecausarálesiones omuerte.

•Noretireeldeectordehierbadela máquinaporqueeldeectordehierba dirigeelmaterialhaciaabajo,alcésped.Si eldeectordehierbasedeterioraalguna vez,sustitúyaloinmediatamente.

•Nocoloquenuncalasmanosolospies debajodelamáquina.

Figura19

Conducciónhaciaatrás

1.Muevaambaspalancasdecontrolde movimientoalaposicióncentraldesbloqueada.

2.Tirelentamentedelaspalancasdecontrolde movimientohaciaatrás(Figura20).

g009473

•Nointentenuncadespejarlazonade descargaolascuchillasdelcortacésped sinantessoltarlabarradecontroly desconectarlatomadefuerza(TDF).Gire lallavealaposicióndeDESCONECT ADO. Tambiénretirelallaveydesconecteel/los cable(s)dela(s)bujía(s).

Ajustedelaalturadecorte

Laalturadecortepuedeajustarsede38a127mm (1½"a5")enincrementosde6mm(¼").

Nota:Elusodeunaalturadecortedemenosde

51mm(2")aumentaeldesgastedelacorreadela carcasadecorte.Utiliceunajustedelaalturade cortedemásde51mm(2")siemprequeseaposible.

Figura20

Descargalateraloreciclado delahierba

Estamáquinacuentaconundeectordehierba abisagradoquedispersalosrecortesdehierbaaun ladoyhaciaabajoalcésped.

g009474

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireelpernoylatuerca,coloquelosrodillos protectoresdecéspedeinstaleelpernoyla tuerca.

4.Asegúresedequelosespaciadoresylos casquillosestáninstalados(Figura22).

Figura21

Ajustedelosrodillos protectoresdelcésped

Modelosconcarcasade152cm (60")solamente

Cadavezqueustedcambielaalturadecorte,ajuste tambiénlaalturadelosrodillosprotectoresdel césped.

g018324

Figura22

1.Casquillo

2.Rodilloprotectordel

césped

3.Espaciador

4.Perno

5.Tuerca

Ajustedeldeectordeujo

Elujodedescargadelcortacéspedpuedeajustarse paradiferentescondicionesdesiega.Coloqueel

g267253

bloqueodelevayeldeectorparaobtenerlamejor calidaddecorte.

1.DesengranelaTDF ,muevalaspalancas decontroldemovimientoalaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Apagueelmotor,retirelallaveyespereaque sedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador.

3.Paraajustareldeector,aojeelpomo(Figura

23).

4.Ajusteeldeectoryelpomoenlaranurasegún elujodedescargadeseado,yaprieteelpomo.

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenlaposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

Figura23

1.Ranura2.Pomo

g301806

g012677

Figura24

Posicionamientodel deectordeujo

Lasgurassiguientessonsimplesrecomendaciones deuso.Losajustesvariaránsegúneltipodehierba, elcontenidodehumedadylaalturadelahierba.

Nota:Silapotenciadelmotorempiezaacaer,yla

velocidaddeavancedelcortacéspedeslamisma, abraeldeector.

PosiciónA

Éstaeslaposiciónmásatrasada(veaFigura24). Utiliceestaposiciónparaloscasossiguientes:

•Paralasiegadehierbacortayligera

•Encondicionessecas

•Recortesdehierbamáspequeños

•Propulsalosrecortesdehierbamáslejosdel

cortacésped

PosiciónB

Utiliceestaposiciónparaensacar(Figura25).

g012678

Figura25

PosiciónC

Éstaeslaposiciónmásabiertaposible(Figura26). Utiliceestaposiciónparaloscasossiguientes:

•Paralasiegadehierbalargaydensa

•Encondicioneshúmedas

•Reduceelconsumodelmotor

•Permiteunamayorvelocidaddeavanceen

condicionespesadas

Figura26

Usodepesos

•Instalepesosparamejorarelequilibrio.Pueden

agregarseoretirarsepesosparaoptimizarel rendimientoendiferentescondicionesysegún suspreferencias.

•Retireoañadalospesosunoporunohasta

obtenerelcontrolyelequilibriodeseados.

•ConsultelospesosrecomendadosenelManual

deloperadordecadaaccesorio.

Nota:Parapedirunkitdepesos,póngaseen

contactoconunServicioTécnicoAutorizado.

ADVERTENCIA

piezasenmovimiento,ydejequelamáquinase enfríeantesdehacertrabajosdeajuste,revisión, limpiezaoalmacenamiento.

•Limpielahierbaylosresiduosdelasunidadesde

corte,lossilenciadoresyelcompartimientodel motorparaayudaraprevenirincendios.Limpie cualquieraceiteocombustiblederramado.

•Cierreelcombustibleantesdealmacenaro

transportarlamáquina.

•DesengranelaTDFantesdetransportarla

máquinaocuandonolavayaautilizar.

•Noguardenuncalamáquinaounrecipientede

combustibleenunlugardondepudierahaber

g012679

unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Utilicerampasdeanchocompletoparacargarla

máquinaenunremolqueouncamión.

•Amarrelamáquinarmementeconcorreas,

cadenas,cablesocuerdas.Tantolascorreas delanterascomolastraserasdebenorientarse haciaabajoyhaciafuerarespectoalamáquina.

Usodelaválvuladecierre decombustible

Cierrelaválvuladecierredecombustibleduranteel transporte,elmantenimientoyelalmacenamiento (Figura27).

Asegúresedequelaválvuladecierredelcombustible estáabiertaantesdearrancarelmotor.

Uncambioexcesivodepesopuedeafectaral manejoyalaoperacióndelamáquina.Esto podríaprovocarlegraveslesionesaustedoa otraspersonas.

•Hagacambiosdepesoenpequeños incrementossolamente.

•Evalúelamáquinadespuésdecada cambiodepesoparacomprobarquela máquinapuedeutilizarseconseguridad.

Despuésdel funcionamiento

Seguridaddespuésdeluso

Seguridadgeneral

•Siempreapagueelmotor,retirelallavede

contacto,espereaquesedetengantodaslas

g301807

g031238

Figura27

1.POSICIÓNDEABIERTO2.PosicióndeDESACTIVADO

Empujarlamáquinaamano

Lasválvulasdedesvíopermitenempujarlamáquina amanoconelmotorparado.

lesionesaustedoaotraspersonas.Consulteenla normativalocallosrequisitosaplicablesalremolque yalsistemadeamarre.

Importante:Empujesiemprelamáquinaa

mano.Noremolquelamáquinaporquepodrían producirsedañosenelsistemahidráulico.

Importante:Noarranqueniconduzcalamáquina

conlasválvulasdedesvíoabiertas.Puede dañarseelsistema.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales degiro,luces,marcasreectantesoun indicadordevehículolentoespeligrosoy puedesercausadeaccidentesquepueden provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo carreterapública.

Seleccióndeunremolque

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelco ypodríacausarlesionesgravesolamuerte (Figura29).

•Utiliceúnicamenteunarampadeancho completo;noutilicerampasindividuales paracadaladodelamáquina.

•Asegúresedequelarampatieneuna longituddealmenoscuatroveceslaaltura delaplataformadelremolqueodelcamión sobreelsuelo.

Figura28

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión paratransportarlamáquina.Utiliceunarampade anchocompleto.Asegúresedequeelremolqueo elcamióntengatodoslosfrenosytodaslaslucesy señalizacionesrequeridosporlaley.Porfavor,lea cuidadosamentetodaslasinstruccionesdeseguridad. Elconocerestainformaciónpuedeayudaraevitarle

g301290

Importante:Mantengalaplataforma

siempreelevadadurantelacargaodescarga delamáquina.

5.Subalamáquinaporlarampaenmarchaatrás (Figura30).

Figura30

g031405

Figura29

1.Rampadeancho completoenposición dealmacenamiento

2.Lalongituddelarampa esalmenos4veces mayorquelaalturade laplataformadelcamión odelremolquesobreel suelo.

3.H=alturadelaplataforma delremolqueodelcamión sobreelsuelo.

4.Remolque

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelcoy podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer funcionarlamáquinaenunarampa.

•Subalarampaconduciendolamáquinaen marchaatrás,ybájelacaminandohacia adelante.

1.Subaporlarampa conduciendolamáquina enmarchaatrás.

g229507

2.Bajelamáquinaporla rampaapie.

6.Apagueelmotor,retirelallaveypongaelfreno deestacionamiento.

7.Amarrelamáquinajuntoalasruedasgiratorias delanterasyelguardabarrostraserocon correas,cadenas,cablesocuerdas(Figura

31).Consultelanormativalocalrespectoalos

requisitosdeamarre.

g302615

Figura31

1.Puntosdeamarre

•Eviteacelerarodesacelerarbruscamente alconducirlamáquinaenunarampa, porqueestopodríaprovocarunvuelcoo unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículoque loarrastrayconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel remolque.

3.Bajelarampa(Figura29).

4.Elevelaplataforma.

Mantenimiento

Nota:Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.

CUIDADO

Sidejalallavedeencendidoenelinterruptor,alguienpodríaarrancarelmotoraccidentalmente ycausarlesionesgravesaustedoaotraspersonas.

Retirelallavedeencendidodelinterruptorantesderealizarcualquieroperaciónde mantenimiento.

Seguridadenel mantenimiento

•Antesdeajustar,limpiar,revisaroabandonarla

máquina,hagalosiguiente:

–Aparquelamáquinaenunasupercienivelada. –Desengranelastransmisiones. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallavedecontacto. –Espereaquesedetengantodaslaspiezasen

movimiento.

–Dejequeloscomponentesdelamáquina

seenfríenantesderealizartareasde mantenimiento.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimiento.Siesposible,nohaga ajustesmientraselmotorestáfuncionando.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Compruebefrecuentementeelfuncionamiento

delfrenodeestacionamiento.Ajusteyreviselos frenossegúnseanecesario.

•Nomanipulenuncalosdispositivosdeseguridad.

Comprueberegularmentequefuncionan correctamente.

•Limpielahierbaylosresiduosdelaunidadde

corte,lastransmisiones,elsilenciadoryelmotor paraprevenirincendios.Limpiecualquieraceiteo combustiblederramado.

•Compruebefrecuentementeloscomponentesdel

recogedorycámbielossiestándesgastadoso dañados.

•Noconfíeenunsistemahidráulicoparaapoyar

lamáquina;apoyelamáquinaconsoportesjos cadavezqueelevelamáquina.

•Mantengatodaslaspiezasenbuenascondiciones

defuncionamiento,ytodoslosacoplamientos hidráulicosbienapretados.Sustituyacualquier piezaopegatinadesgastada,deterioradaoque falte.Mantengaapretadastodaslasjaciones paraasegurarquelamáquinaestáencondiciones segurasdefuncionamiento.

•Paraasegurarunrendimientoóptimoymantener

lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro. Laspiezasderepuestoyaccesoriosdeotros fabricantespodríanserpeligrosos,ysuusopodría invalidarlagarantíadelproducto.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

8horas

Despuésdelasprimeras

50horas

Despuésdelasprimeras

100horas

Procedimientodemantenimiento

•Cambieelaceitedelmotor.

•Compruebeelniveldeaceitehidráulico.

•Cambielosltroshidráulicosyeluidohidráulico.

•Compruebelastuercasdelasruedas.

Intervalodemanteni-

mientoyservicio

Cadavezqueseutilice

odiariamente

Cada50horas

Cada100horas

Procedimientodemantenimiento

•Compruebeelsistemadeinterruptoresdeseguridad.

•Compruebeelniveldeaceitedelmotor.

•Limpielarejilladelaentradadeaire(másamenudoencondicionesdemucho polvoosuciedad).

•Compruebeelfuncionamientodelfrenodeestacionamiento.

•Inspeccionelascuchillas

•Limpiedebajodelacarcasadecorte.

•Compruebeelparachispas(siestáinstalado).

•Compruebelapresióndelosneumáticos.

•Compruebeelniveldeaceitehidráulico.

•Cambieelaceitedelmotor.

•Compruebelabatería.

•Compruebeelembrague.

•Compruebeylimpielascubiertasylasaletasderefrigeracióndelmotor(mása menudoencondicionesdemuchopolvoosuciedad).

•Compruebela(s)correa(s)delacarcasadecorte.

Antesdelalmacenamiento

Cada150horas

Cada200horas

Cada300horas

Cada500horas

Cada600horas

Cada800horas

Cada1000horas

Cadaaño

•Inspeccioneelltroprimarioylarejilladelaentradadeaire.

•Sustituyaelltrodeaceitedelmotor.

•Inspeccione,limpieyajustelabujía.

•Cambieelltroprimariodeaire(másamenudoencondicionesdemuchopolvo osuciedad).

•Compruebeelltrodeaireinterior(másamenudoencondicionesdemuchopolvo osuciedad).

•Ajusteelcojinetedelpivotedelasruedasgiratorias.

•Cambielosltroshidráulicosyeluidohidráulico.

•Cambieelltrodeaireinterior(másamenudoencondicionesdemuchopolvo osuciedad).

•Cambieelltrodecombustible.

•Sustitucióndelacorreadetransmisión.

•Pintecualquiersuperciedesconchada.

•Realicetodoslosprocedimientosdemantenimientoarribacitadosantesdel almacenamiento

•Engraseelbrazotensor.

•Engraselospivotesdelasruedasgiratoriasdelanteras(másamenudoen condicionesdemuchopolvoosuciedad).

•Engrasadodeloscubosdelasruedasgiratorias.

•Engraseloscontrolesdemovimiento.

•Apliquecompuestoantigripantealospomosdelcojín.

Importante:Consultelosprocedimientosadicionalesdemantenimientodelmanualdelpropietario

delmotor.

Procedimientosprevios

Aperturadelprotectordel

almantenimiento

Retiradadelcojínpara teneraccesoalaparte trasera

Elcojínpuededesengancharseparateneracceso alapartetraseradelamáquinaparapropósitosde mantenimientooreglaje.

1.Bajelaplataforma.

2.Aojelospomosencadaladodelamáquina (Figura32).

motor

Gireelprotectordelmotorhaciaadelante,comose muestraenlaFigura33.

Figura32

1.Pomo

3.Desengancheelcojínybájelosobrela plataforma.

4.Realiceelmantenimientoolosreglajes necesariosenlamáquina.

5.Levanteelcojínydeslícelosobrelospasadores encadaladodelamáquina.

6.Aprietelospomos.

2.Cojín

g032556

Figura33

g270363

Lubricación

3.Cierreelprotectordelmotor;consulteApertura

delprotectordelmotor(página29).

Engrasadodelamáquina

EngraseusandograsadelitioNº2ograsade molibdeno.

1.Desengranelatomadefuerzaypongaelfreno deestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpieconuntrapolospuntosdeengrase.

Nota:Asegúresederascarcualquierpintura

quehubieraenlapartedelanteradelos engrasadores.

4.Conecteunapistoladeengrasaralpuntode engrase.

5.Bombeegrasahastaqueempiecearezumar grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

Engrasedelbrazotensor

Intervalodemantenimiento:Cadaaño

Lubricacióndelospivotes delasruedasgiratorias delanteras

Intervalodemantenimiento:Cadaaño

Tipodegrasa:Grasadelitioograsademolibdeno

1.Retireeltapónguardapolvoyajustelospivotes delasruedas;consulteAjustedelcojinetedel

pivotedelasruedasgiratorias(página43).

Nota:Nocoloqueeltapónguardapolvohasta

queterminedeengrasar.

2.Retireeltapónhexagonal.

3.Enrosqueunengrasador(roscacónicade¼-28) eneloricio.

4.Bombeegrasaenelengrasadorhastaque rezumeporelcojinetesuperior.

5.Retireelengrasadordeloricio.

6.Instaleeltapónhexagonalylatapa.

Importante:Utiliceúnicamentegrasapara

altatemperatura.Noutilicegrasadepropósito general.

1.Abraelprotectordelmotor;consulteApertura

delprotectordelmotor(página29).

2.Engraseelbrazotensordelacarcasadecorte, usandograsaparaaltastemperaturas,enel engrasadorindicadoenFigura34.

Engrasadodeloscubosde lasruedasgiratorias

Intervalodemantenimiento:Cadaaño

Tipodegrasa:Grasadelitioograsademolibdeno

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelaruedagiratoriadelahorquilla.

4.Retirelosprotectoresdelosretenesdelbuje delarueda(Figura35).

g301302

Figura34

1.Engrasador

14.Aprietelatuercaa8–9N·m(71–80pulgadaslibra),aójela,luegoapriételaa2–3N·m (20–25pulgadas-libra).

Nota:Asegúresedequeelejenosobresalede

ningunadelastuercas.

15.Instalelosprotectoresdelosretenessobreel cubodelaruedaeintroduzcalaruedaenla horquilla.

Figura35

1.Protectordelretén2.Tuercaespaciadoracon segmentosplanosparala llaveinglesa

5.Retireunatuercaespaciadoradelejedela

ruedagiratoria.

Nota:Lastuercasespaciadorasllevan

adhesivoderoscasparapegarlasaleje.Retire eleje(conlaotratuercaespaciadoraaún montadaenelmismo)delconjuntodelarueda.

6.Retirelosreteneshaciendopalanca,e

inspeccioneloscojinetesenbuscadeseñales dedesgasteodaños;sustitúyalossies necesario.

7.Lleneloscojinetescongrasadepropósito

general.

8.Introduzcauncojineteyunreténnuevoenla

rueda.

Nota:Esnecesariosustituirlosretenes.

g006115

16.Instaleelpernodelaruedayaprietebienla tuerca.

Importante:Paraevitarquesedañenelcojinete

yelretén,compruebeelajustedelcojinetea menudogirandolaruedagiratoria.Laruedano debegirarlibremente(másde1–2vueltas),ni tenerholguralateral.Silaruedagiralibremente, ajusteelaprietedelatuercaespaciadorahasta quequedeligeramentefrenada,yaplique adhesivoselladorderoscas.

Engrasedeloscontroles demovimiento

Intervalodemantenimiento:Cadaaño

Engraselaarticulaciónesféricadelcontrolde presenciadeloperadoryelcasquillodecontrolde movimientodeambaspalancas.

Nota:Paraengrasarelcasquillo,situadoeneltubo

degiro,dejecaerunasgotasdeaceiteentrelos soportesdelapalanca.

9.Sisehanretirado(osisehansoltado)ambas tuercasespaciadorasdelconjuntodeleje, apliqueunadhesivoderoscasaunatuerca espaciadorayenrósquelaenelejeconlos segmentosplanoshaciafuera.

Nota:Noenrosquelatuercaespaciadora

completamenteenelextremodeleje.Dejeun espaciode3mm(⅛")aproximadamenteentre lasupercieexteriordelatuercaespaciadoray elextremodeleje,dentrodelatuerca).

10.Introduzcaelejeconlatuercamontadaenélen larueda,enelladoquecontieneelreténnuevo yelcojinete.

11.Conlacaraabiertadelaruedahaciaarriba, lleneelinteriordelaruedaalrededordelejecon grasadepropósitogeneral.

12.Introduzcaelsegundocojineteyunreténnuevo enlarueda.

13.Apliqueadhesivoderoscasalasegundatuerca espaciadorayenrósquelasobreelejeconlos segmentosplanoshaciafuera.

1.Articulaciónesféricadel controldepresenciadel operador

Figura36

2.Tubodegiro

Mantenimientodelmotor

Seguridaddelmotor

•Apagueelmotorantesdecomprobarelaceiteo

añadiraceitealcárter.

•Mantengalasmanos,lospies,lacara,laropa

yotraspartesdelcuerpoalejadosdeltubode escapeydeotrassuperciescalientes.

Mantenimientodel limpiadordeaire

Intervalodemantenimiento:Cada150horas

Cada300horas/Cadaaño(loqueocurra primero)—Cambieelltroprimariodeaire(más amenudoencondicionesdemuchopolvoo suciedad).

Cada300horas—Compruebeelltrodeaire interior(másamenudoencondicionesde muchopolvoosuciedad).

g228034

Cada600horas—Cambieelltrodeaireinterior (másamenudoencondicionesdemuchopolvo osuciedad).

Nota:Compruebelosltrosconmásfrecuenciaen

condicionesdefuncionamientodemuchopolvoo arena.

Cómoretirarlosltros

1.DesengranelaTDF ,muevalaspalancas decontroldemovimientoalaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraloscierresdellimpiadordeaireytirede latapadelaentradadeaireparasepararladel cuerpodellimpiadordeaire(Figura37).

4.Limpielarejillaylatapadelltrodeaire.

5.Instalelatapadelaentradadeaireysujétela conlosenganches(Figura37).

Figura37

1.Tapadelaentradadeaire

2.Rejilladelaentradade aire

3.Carcasadellimpiadorde aire

4.Cierre

6.Abraloscierresdellimpiadordeaireytirede latapadelaentradadeaireparasepararladel cuerpodellimpiadordeaire(Figura38).

7.Limpieelinteriordelatapadellimpiadordeaire conairecomprimido.

8.Extraigaconcuidadoelltroprimariodela carcasadellimpiadordeaire(Figura38).

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

9.Retireelltrointernoúnicamentesipiensa cambiarlo.

Inspeccióndelosltros

1.Inspeccioneelltrodeseguridad.Siestásucio, cambietantoelltroprimariocomoelltrode seguridad.

Importante:Nointentelimpiarelltro

deseguridad.Sielltrodeseguridad estásucio,entonceselltroprimarioestá dañado.

2.Inspeccioneelltroprimariomirandodentrodel mismomientrasdirigeunaluzpotentealexterior delltro.Sielltroprimarioestásucio,doblado

g012996

odañado,cámbielo.

Nota:Losagujerosdelltroapareceránen

formadepuntosluminosos.Nolimpieelltro primario.

Instalacióndelosltros

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados ambosltrosdeaireylatapa.

1.Siestáinstalandoltrosnuevos,compruebe cadaltroparaasegurarsedequenohasufrido dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

2.Sivaacambiarelltrointerno,deslícelo cuidadosamenteenelcuerpodelltro(Figura

38).

3.Deslicecuidadosamenteelltroprimariopor encimadelltrodeseguridad(Figura38).

1.Filtrointerno

2.Filtroprimario

3.Tapadellimpiadordeaire

Nota:Asegúresedequeelltroprimario

estábienasentadoempujandosobreelborde exteriormientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

4.Instalelatapadellimpiadordeaireyjelos cierres(Figura38).

g012997

Figura38

4.Cierre

5.Carcasadellimpiadorde aire

Mantenimientodelaceite delmotor

Especicacionesdeaceitedel motor

Tipodeaceite:Aceitedetergente(ServicioAPISJ

osuperior) Capacidaddeaceite:1.65litros(56onzasuidas)

conelltro;1.50litros(51onzasuidas)sinelltro Viscosidad:Consultelatablasiguiente.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Compruebeelniveldeaceitedelmotor,según semuestraen(Figura40).

g031514

Figura39

Nota:Utiliceunaceitesintéticoconclasicaciónde

5W-20o5W-30,hastalos4°C(40°F).

Nota:Losaceitessintéticosmejoranelarranque

cuandolatemperaturaestápordebajodelos-23°C (-10°F).

Comprobacióndelniveldeaceite delmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Compruebeelaceiteconelmotorfrío.

ADVERTENCIA

Elcontactoconsuperciescalientespuede causarlesionespersonales.

Mantengalasmanos,lospies,lacara,la ropayotraspartesdelcuerpoalejadosdel silenciadorydeotrassuperciescalientes.

g012991

Importante:Nolleneexcesivamenteelcárter

deaceite,yaqueestopodríadañarelmotor.No hagafuncionarelmotorsielniveldeaceiteestá pordebajodelamarcaBajoporquepodríadañar elmotor.

g027659

Figura40

Cómocambiarelaceitedelmotor

Intervalodemantenimiento:Despuésdelas

primeras8horas

Cada100horas

Nota:Elimineelaceiteusadoenuncentrode

reciclaje.

1.Aparquelamáquinademaneraqueelladode drenajeestéligeramentemásbajoqueellado opuestoparaasegurarqueelaceitesedrene completamente.

2.DesengranelaTDF ,muevalaspalancas decontroldemovimientoalaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

3.Apagueelmotor,retirelallaveyespereaque sedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador.

4.Cambieelaceitedelmotor,segúnsemuestra enFigura41.

5.Viertalentamenteun80%aproximadamentedel aceiteespecicadoporeltubodellenado,luego añadalentamenteelrestodelaceitehastaque lleguealamarcadeLleno(Figura42).

g027660

Figura42

g031514

6.Arranqueelmotoryconduzcahastaunazona llana.

7.Compruebeelniveldeaceiteotravez.

Figura41

g027660

Sustitucióndelltrodeaceitedel motor

Intervalodemantenimiento:Cada200horas

Nota:Cambieelltrodeaceitedelmotorconmás

frecuenciasilazonadeoperacionestienemucho polvooarena.

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página35).

2.Sustituyaelltrodeaceitedelmotor(Figura43).

Mantenimientodelabujía

Intervalodemantenimiento:Cada200horas

Antesdeinstalarlabujía,asegúresedequela distanciaentreloselectrodoscentralylaterales correcta.

Utiliceunallavedebujíasparadesmontareinstalar la(s)bujía(s)yunagalgadeespesores/herramienta paraelectrodosparacomprobaryajustarladistancia entrelosmismos.Instaleunaomásbujíasnuevas siesnecesario.

Tipoparatodoslosmotores:Kohler2513214-c, ChampionXC12YCoequivalente

Distanciaentreelectrodos:0.75mm(0.03")

Desmontajedelabujía

g031515

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelabujía,segúnsemuestraenFigura44.

g265162

Figura43

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltro¾de vueltamás.

3.Lleneelcárterconeltipocorrectodeaceite nuevo;consulteEspecicacionesdeaceitedel

motor(página34).

g027478

Figura44

g027477

Inspeccióndelabujía

Inspeccióndelparachispas

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento negro,electrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente.Si elaislanteaparecedecolornegro,signicaqueel limpiadordeaireestásucio.

Ajusteladistanciaa0.75mm(0.03").

Figura45

Instalacióndelabujía

Paramáquinasconun parachispas

Intervalodemantenimiento:Cada50horas

ADVERTENCIA

Loscomponentescalientesdelsistemade escapepuedenincendiarlosvaporesdel combustible,inclusodespuésdequese apagueelmotor.Laspartículascalientes expulsadasdurantelaoperacióndelmotor puedenincendiarmaterialesinamables, dandolugaralesionespersonalesodaños materiales.

Norepostecombustiblenipongaenmarcha elmotorsielparachispasnoestáinstalado.

g027479

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Figura46

3.Espereaqueseenfríeelsilenciador.

4.Siobservaroturasenlarejillaoenlas soldaduras,sustituyaelparachispas.

5.Silarejillaestáatascada,retireelparachispas ysacudalarejillaparaeliminarpartículas sueltas,luegolímpielaconuncepillodealambre (sumérjalaendisolventesiesnecesario).

6.Instaleelparachispasenlasalidadeltubode escape.

g028109

Mantenimientodel sistemadecombustible

Drenajedeldepósitode combustible

Puededrenareldepósitodecombustibleretirándolo yvaciandoelcombustibleporelcuellodellenado; consulteRetiradadeldepósitodecombustible(página

38).Tambiénpuededrenareldepósitodecombustible

usandounsifónmedianteelprocedimientosiguiente.

PELIGRO

Enciertascondiciones,elcombustiblees extremadamenteinamableyaltamente explosivo.Unincendioounaexplosión provocadosporelcombustiblepuede causarlequemadurasaustedyaotras personasasícomodañosmateriales.

•Dreneelcombustibledeldepósitoconel motorfrío.Realiceestaoperaciónenun áreaabierta.Limpiecualquiercombustible derramado.

g273861

Figura47

1.Tapóndecombustible

Retiradadeldepósitode combustible

1.Bajelaplataforma.

2.Desengancheelcojín;consulteRetiradadel

cojínparateneraccesoalapartetrasera (página29).

3.Retireeltravesaño.

•Nofumenuncamientrasdrenael combustibleymanténgasealejadode llamasdesnudasodelugaresdondeuna chispapudierainamarlosvaporesde gasolina.

1.DesengranelaTDF ,muevalaspalancas decontroldemovimientoalaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Apagueelmotor,retirelallaveyespereaque sedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador.

3.Limpiealrededordeltapóndeldepósitode combustibleparaevitarqueentresuciedaden eldepósito(Figura47).

4.Retireeltapóndeldepósitodecombustible.

5.Introduzcaunabombatiposifóneneldepósito decombustible.

6.Usandolabombatiposifón,vacíeelcombustible enunrecipientedecombustible.

g031413

Figura48

1.Depósitodecombustible2.Travesaño

4.Retireeldepósitodecombustibleycolóquelo sobrelaplataformadeloperador.

Nota:Sideseaapartarmáseldepósitode

combustibledelamáquina,retirelostubosde combustibleyventilacióndelapartesuperior deldepósito.

7.Limpiecualquiercombustiblederramado.

Cómocambiarelltrode

Mantenimientodel

combustible

Intervalodemantenimiento:Cada800horas/Cada

año(loqueocurraprimero)

Noinstaleunltrosucioquehayasidodesmontado deltubodecombustible.

Nota:Limpiecualquiercombustiblederramado.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Cierrelaválvuladecierredelcombustible; consulteUsodelaválvuladecierrede

combustible(página24).

4.Cambieelltrodecombustiblesegúnse muestraenFigura49.

sistemaeléctrico

Seguridaddelsistema eléctrico

•Desconectelabateríaoretireelcabledelabujía

antesdeefectuarunareparación.Desconecte primeroelterminalnegativoyluegoelpositivo. Conecteprimeroelpositivoyluegoelterminal negativo.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe elcargadorantesdeconectarodesconectar labatería.Lleveropaprotectorayutilice herramientasaisladas.

Mantenimientodelabatería

Intervalodemantenimiento:Cada100horas

Mantengasiemprelabateríalimpiaycompletamente cargada.Utiliceunatoalladepapelparalimpiarla cajadelabatería.Silosbornesdelabateríaestán oxidados,límpielosconunadisolucióndecuatro partesdeaguayunapartedebicarbonatosódico. Apliqueunaligeracapadegrasaenlosbornesdela bateríaparaevitarlacorrosión.

Figura49

Tensión:12V

Cómoretirarlabatería

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelabatería,segúnsemuestraenFigura

50.

g029685

Cómocargarlabatería

ADVERTENCIA

Elprocesodecargadelabateríaproduce gasesquepuedenexplotar.

Nofumenuncacercadelabatería,ymantenga alejadosdelabateríachispasyllamas.

Importante:Siempremantengalabatería

totalmentecargada(gravedadespecíca1.265) paraevitarquesedañesilatemperaturacaepor debajodelos0°C(32°F).

1.Retirelabateríadelchasis;consulteCómo

retirarlabatería(página39).

2.Compruebeelniveldeelectrolito.

3.Asegúresedequelostaponesdellenadoestán instaladosenlabatería.

4.Carguelabateríadurante1horaa 25–30amperios,odurante6horasa 4–6amperios.

Figura50

5.Cuandolabateríaestécompletamentecargada, desconecteelcargadordelsuministroeléctrico, ydesconecteloscablesdelcargadordelos bornesdelabatería(Figura51).

6.Instalelabateríaenlamáquinayconectelos cablesdelabatería;consulteInstalacióndela

g030988

batería(página41).

Nota:Nohagafuncionarlamáquinaconla

bateríadesconectada;puedecausardañosal sistemaeléctrico.

g000538

Figura51

1.Bornepositivodela

batería

2.Bornenegativodela

batería

3.Cablerojo(+)delcargador

4.Cablenegro(-)del cargador

Instalacióndelabatería

Mantenimientodelos

Instalelabatería,segúnsemuestraenFigura52.

fusibles

Elsistemaeléctricoestáprotegidoconfusibles.No requieremantenimiento.Sisefundeunfusible, compruebequenohayfallonicortocircuitoenel componente/circuitocorrespondiente.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desengancheelcojíndelapartetraseradela máquina.

4.Siesnecesarioaccederalfusibledecarga, retireeldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

5.Retireelfusibleycámbielo(Figura53).

Figura52

g030989

g301335

Figura53

1.Fusibledelinterruptorde

encendido(15A)

2.Conectordelaccesorio

(15A)

3.Fusibledelatomade

fuerza(TDF)(10A)

4.Horímetro(7.5A)

5.Fusibledecarga(20A)

6.Instaleeldepósitodecombustible,siseretiró; consulteRetiradadeldepósitodecombustible

(página38).

7.Instaleelcojíndeloperador.

Mantenimientodel sistemadetransmisión

Ajustedeladirección

Siseempujanlasdospalancasdecontrolde movimientohaciaadelantelamismadistanciayla máquinasedesvíahaciaunlado,ajusteladirección comoseindicaacontinuación.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desengancheelcojíndelapartetraseradela máquina;consulteRetiradadelcojínparatener

accesoalapartetrasera(página29).

Nota:Parafacilitarelacceso,puederetirar

tambiéneldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

4.Girelavarilladecontrolizquierdaen incrementosdeuncuartodevueltahastaquela máquinaavanceenlínearecta(Figura54).

Figura54

1.Girealaizquierdapara alargarlavarilla.

2.Varilladecontrolizquierda

5.Compruebequelamáquinaavanza

correctamente,yajustelavarillasegúnsea necesario.

3.Girealaderechapara acortarlavarilla.

Nota:Sinopuedeobtenerunavancerecto

ajustandolavarilladecontrolizquierda,póngase encontactoconsuServicioTécnicoAutorizado.

6.Compruebequelamáquinanosedesplazaen puntomuertoconelfrenodeestacionamiento quitado.

7.Instaleeldepósitodecombustiblesiloretiró.

8.Instaleelcojín.

g031531

Nota:Silamáquinasedesvíaaladerecha,

acortelavarilladecontrolgirándolaala derecha.Silamáquinasedesvíaalaizquierda, alarguelavarillagirándolaalaizquierda.

Nota:Ajusteúnicamentelavarilladecontrol

izquierdahastaquelavelocidaddelarueda izquierdacoincidaconlavelocidaddelarueda derecha.Noajustelavelocidaddelarueda derecha,porqueestodescentraríalapalanca decontroldemovimientoderechaenlaranura debloqueo/puntomuertodelpaneldecontrol.

Importante:Nogirelavarilladecontrol

demasiado;estopodríahacerquela máquinaavanzaraenpuntomuerto.

Comprobacióndela presióndelosneumáticos

Intervalodemantenimiento:Cada50horas/Cada

mes(loqueocurraprimero)

Mantengalapresióndelosneumáticostraserosa

0.83–0.97bar(12–14psi).

Importante:Unapresióndesigualenlos

neumáticospuedehacerqueelcortesea desigual.

Nota:Lasruedasdelanterassonsemineumáticasy

norequierenpresióndeaire.

Figura55

g001055

Ajustedelcojinetedel pivotedelasruedas giratorias

Intervalodemantenimiento:Cada500horas/Cada

año(loqueocurraprimero)

1.Desconecteelmandodecontroldelascuchillas, pongalaspalancasdecontroldemovimientoen posicióndeBLOQUEO/PUNTOMUERTOypongael frenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireeltapónguardapolvodelaruedagiratoria yaprietelacontratuerca(Figura56).

4.Aprietelacontratuercahastaquelasarandelas demuelleesténplanas,luegoaoje¼devuelta paraestablecerlapre-cargacorrectadelos cojinetes(Figura56).

Importante:Asegúresedequelasarandelas

demuelleestáncorrectamenteinstaladas, segúnsemuestraenFigura56.

g001297

Figura56

1.Arandelasdemuelle3.Tapónguardapolvo

2.Contratuerca

Mantenimientodelas ruedasgiratoriasylos cojinetes

Lasruedasgiratoriasgiransobreuncojinetemontado enuncasquillointermedio.Sisemantienebien lubricadoelcasquillo,eldesgasteserámínimo.Sino semantieneelcasquillobienlubricado,eldesgaste serárápido.Silaruedagiratoria‘baila’,normalmente esporqueelcasquilloestádesgastado.

1.Retirelacontratuercayelpernoquesujetanla ruedagiratoriaalahorquilla(Figura57).

5.Coloqueeltapónanti-polvo(Figura56).

Figura57

1.Contratuerca4.Cojinetederodillos

2.Casquillo

3.Casquillointermedio

5.Ruedagiratoria

6.Pernodelarueda

2.Retireunsolocasquilloytiredelcasquillo intermedioydelcojinetederodillospara sacarlosdelcubodelarueda(Figura57).

3.Retireelotrocasquillodelcubodelarueda ylimpielagrasaylasuciedaddelcubodela rueda(Figura57).

4.Inspeccioneelcojinetederodillos,loscasquillos, elcasquillointermedioyelinteriordelcubo delaruedaparacomprobarquenoestán desgastados.

Nota:Repareocambiecualquierpiezadañada

odesgastada(Figura57).

5.Coloqueuncasquilloenelcubodelarueda (Figura57).

Cómoretirarelsuplemento delembrague

Intervalodemantenimiento:Cada100horas

Cuandoelfrenodelembraguesehadesgastado hastaelpuntoenqueelembragueyanofuncionade formaconable,elsuplementopuederetirarsepara alargarlavidadelembrague(Figura58).

g009453

g302539

Figura58

1.Armadura

2.Corona6.Suplemento.

3.Rotor

4.Pernodemontajedel freno

1.Aparquelamáquinaenunasupercienivelada,

desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Utilizaruncompresordeaire,eliminecualquier

residuodedebajodelpolodefrenoyde alrededordelosespaciadoresdelfreno.

5.Espaciadordelfreno

7.Polodefreno

6.Engraseelcojinetederodillosyelcasquillo intermedioydeslícelosenelcubodelarueda (Figura57).

7.Coloqueelsegundocasquilloenelcubodela rueda(Figura57).

8.Instalelaruedagiratoriaenlahorquillayfíjela conelpernoylacontratuerca(Figura57).

9.Aprietelacontratuercahastaqueelcasquillo intermedioseapoyecontraelinteriordelas horquillasdelasruedasgiratorias(Figura57).

10.Lubriqueelpuntodeengrasedelarueda giratoria.

g302534

Figura59

4.Compruebelacondicióndeloscables, conectoresyterminalesdelarnésdecables. Límpielosy/ocámbielossegúnseanecesario.

5.Veriquelapresenciade12Venelconectordel embraguealengranarelinterruptordelaTDF .

6.Midaelespacioentreelrotorylaarmadura.Si elespaciomidemásde1mm(0.04"),continúe conlospasossiguientes:

A.Aojeambospernosdemontajedelfreno

entremediayunavuelta,segúnsemuestra enFigura60.

Nota:Nodesmonteelpolodelfrenode

lacorona/armadura.Elpolodelfreno sehadesgastadoconjuntamenteconla armadura,yesnecesariomantenerdicha correspondenciadespuésderetirarseel suplementoparaasegurarunafuerzade frenadocorrecta.

E.Usandounagalgade0.254mm(0.010"),

compruebelapresenciadeunespacio entreelrotorylacaradelaarmaduraen ambosladosdelpolodelfreno,segúnse indicaenFigura62yFigura63.

Nota:Debidoalaformaenquese

desgastanlascarasdelrotorydela armadura(picosyvalles),avecesesdifícil medirelespacioreal.

g302536

Figura62

1.Galga

Figura60

1.Pernodemontajedelfreno

B.Usandounalicatedepuntana,oamano,

retireelsuplemento.

Nota:Nodesecheelsuplementohasta

habervericadoelcorrectofuncionamiento delembrague.

Figura61

1.Suplemento

C.Utilizandoairecomprimido,elimine

cualquierresiduodedebajodelpolode frenoydealrededordelosespaciadores delfreno.

D.Aprietecadaperno(M6x1)a12.8–14.2N·m

(9.5–10.5pies-libra).

g302537

g302535

Figura63

1.Galga

•Sielespacioesdemenosde0.25mm

(0.010"),instaleelsuplementoy consulteSolucióndeproblemas(página

62).

•Sielespacioessuciente,continúecon

lacomprobacióndeseguridad,pasoF.

F.Realicelasiguientecomprobaciónde

seguridad:

g302538

i.Arranqueelmotordesdelaposición

deloperador.

ii.Asegúresedequelascuchillasno

seengrananconelinterruptorde laTDFenDESENGRANADOyconel embraguesinengranar.

Nota:Sielembraguenose

desengrana,instaleelsuplemento yconsulteSolucióndeproblemas

(página62).

iii.Engraneydesengraneelinterruptor

delaTDF10vecesparaasegurarse dequeelembraguefunciona correctamente.

Nota:Sielembraguenoseengrana

correctamente,consulteSoluciónde

problemas(página62).

Mantenimientodel sistemaderefrigeración

Limpiezadelarejilladela entradadeaire.

Comprobacióndelas tuercasdelasruedas

Intervalodemantenimiento:Despuésdelas

primeras100horas—Compruebe lastuercasdelasruedas.

Compruebelatorsióndelastuercasdelasruedasy apriételasa115–142N·m(85–105pies-libra).

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Antesdecadauso,retirecualquieracumulación dehierba,suciedaduotroresiduodelcilindroyde lasaletasderefrigeracióndelaculata,larejillade entradadeairedelextremodelvolanteylaspalancas yacoplamientosdelreguladordelcarburador.Esto ayudaaasegurarunarefrigeraciónadecuadayuna velocidadcorrectadelmotor,yreducelaposibilidad desobrecalentamientoodañosmecánicosenel motor.

Limpiezadelsistemade refrigeración

Intervalodemantenimiento:Cada100

horas—Compruebeylimpie lascubiertasylasaletasde refrigeracióndelmotor(mása menudoencondicionesdemucho polvoosuciedad).

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelarejilladeentradadeaireylacarcasa delventilador(Figura64).

4.Limpielosresiduosylahierbadelos componentesdelmotor.

5.Instalelarejilladeentradadeaireylacarcasa delventilador(Figura64).

1.Protectoryrejilladela entradadeairedelmotor

2.Carcasadelventilador

Figura64

3.Enfriadordeaceitedel motor

Mantenimientodelos frenos

Comprobacióndelfrenode estacionamiento

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

g031439

Antesdecadauso,compruebeelfrenode estacionamientotantoenunasuperciellanacomo enunapendiente.

Pongasiempreelfrenodeestacionamientocuando parelamáquinaocuandoladejedesatendida.Siel frenodeestacionamientonoinmovilizalamáquina, ajústelo.

1.Desengranelatomadefuerzaypongaelfreno deestacionamiento

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Quiteelfrenodeestacionamiento.

4.Accionelapalancadelfrenoyasegúresede quelamáquinanosedesplaza.

5.Ajusteelfrenosiesnecesario.

Ajustedelosfrenos

1.Retireeldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

2.Aojeelpernodelaabrazaderaenellado izquierdodelamáquina.

g031396

Figura65

1.Cable

2.Abrazadera

3.Pernoytuerca

3.Tirehaciaabajodeloscableshastaqueestén tensados.

Mantenimientodelas

4.Aprietelatuerca.

5.Instaleeldepósitodecombustible,eltravesaño yelcojín.

correas

Comprobacióndelas correas

Intervalodemantenimiento:Cada100

horas—Compruebela(s)correa(s) delacarcasadecorte.

Compruebequelascorreasnotienengrietas,bordes deshilachados,marcasdequemaduras,desgaste, señalesdesobrecalentamientouotrosdaños.

Lasseñalesdeunacorreadesgastadasonchirridos cuandolacorreaestáenmovimiento,patinajedelas cuchillasdurantelasiega,bordesdeshilachados,o marcasdequemadurasogrietas.Cambielacorreasi observacualquieradeestascondiciones.

Sustitucióndelacorreade lacarcasadecorte

1.Desengranelatomadefuerzaypongaelfreno deestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraelprotectordelmotor;consulteApertura

delprotectordelmotor(página29).

4.SustituyalacorreasegúnsemuestraenFigura

66.

Sustitucióndelacorreade transmisión

Intervalodemantenimiento:Cada1000

horas—Sustitucióndelacorreade transmisión.

1.Retireeldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

2.Retireeltapóndeldepósitohidráulico.

3.Localicelostaponesdevaciadoenlaparte inferiordelatransmisión,ycoloqueunrecipiente devaciadodebajodeltapón(Figura67).

Figura66

5.Cierreelprotectordelmotor.

g267274

Figura67

1.Tapóndevaciado

g031344

4.Dejequesedreneeluidohidráulicodela máquina.

5.Retirelamanguerahidráulicainferior(Figura

68).

g031345

Figura68

1.Manguerahidráulica

inferior

2.Correadetransmisión

6.Retireelmuelletensor(Figura68).

3.Muelletensor

CUIDADO

Elmuelleestátensadocuandoestá instalado,ypuedecausarlesiones personales.

Mantenimientodel sistemadecontrol

Llevegafasdeseguridadytengacuidado alretirarelmuelle.

7.Retirelacorreadelacarcasadelembraguey deltopedelembrague(Figura68).

8.Instalelanuevacorrea.

9.Instaleelmuelletensorylamanguerahidráulica inferior.

10.Instalelostaponesdevaciadoyapriételosa 22–27N·m(16–20pies-libra).

11.AñadauidohidráulicohastaelniveldeLleno.

12.Instaleeltapóndeldepósitohidráulico.

13.Pongalamáquinaenmarchadurante10 minutos,ycompruebequeeluidohidráulico estáenelnivelcorrecto.

Ajustedelaspalancasde controldemovimiento

Silaspalancasdecontroldemovimientonoqueden alineadashorizontalmente,ajustelaspalancasde controldemovimiento.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Empujelaspalancasdecontroldemovimiento haciaabajo,sacándolasdelaposiciónde

BLOQUEO/PUNTOMUERTO(Figura69).

4.Compruebequelapalancadecontrolde movimientodeladerechaquedealineadaen sentidohorizontalconlapalancadecontrolde movimientodelaizquierda(Figura69).

Figura69

1.Palancadecontrolde

movimientoizquierda

2.Palancadecontrolde

movimientoderechaenla posicióndebloqueo/punto muerto

3.Compruebeaquíla alineaciónhorizontal

4.Palancadecontrolde movimientoderecha

Nota:Paraajustarlapalancadecontrolde

movimientoderechaensentidohorizontal, ajustelaleva.

5.Desengancheelcojíndelapartetraseradela máquina.

6.Aojelatuercaquesujetalaleva(Figura70).

g009436

Figura70

1.Leva2.Tuerca

7.Ajustelalevahastaquequedealineadacon lapalancadecontroldemovimientodela izquierda,yaprietelatuercadelaleva.

Nota:Muevalalevaensentidohorario(en

posiciónvertical)parabajarlapalanca,oen sentidoantihorario(enposiciónvertical)para elevarla.

Importante:Asegúresedequelasección

planadelalevanosobrepaselaposición vertical(aladerechaoalaizquierda),porque podríadañarelinterruptor.

8.Repitalospasos3a7conlapalancadecontrol demovimientodelaizquierda.

Mantenimientodel sistemahidráulico

Seguridaddelsistema hidráulico

•Busqueatenciónmédicainmediatamentesiel

uidohidráulicopenetraenlapiel.Cualquieruido inyectadodebeserextraídoquirúrgicamentepor

g031538

unmédicoenelespaciodepocashoras.

•Asegúresedequetodaslasmanguerasylíneasde

uidohidráulicoestánenbuenascondicionesde uso,yquetodoslosacoplamientosyconexiones hidráulicosestánapretados,antesdeaplicar presiónalsistemahidráulico.

•Mantengaelcuerpoylasmanosalejadosde

fugaspequeñasoboquillasqueexpulsanuido hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas

hidráulicas.

•Aliviedemaneraseguratodapresiónenel

sistemahidráulicoantesderealizartrabajoalguno enelsistemahidráulico.

Especicacionesdel sistemahidráulico

Tipodeuidohidráulico:FluidohidráulicoT oro

HYPR-OIL

™

500

Capacidaddeuidodelsistemahidráulico:4.7 litros(159onzasuidas)

Importante:Utiliceeluidoespecicado.Otros

uidospodríancausardañosenelsistema.

Comprobacióndeluido hidráulico

Intervalodemantenimiento:Despuésdelas

primeras8horas

Cada50horas

Nota:Compruebeelniveldeuidohidráulicocuando

eluidoestáfrío.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Espereaquelamáquinaseenfríe.

4.Limpiealrededordelcuellodellenadoyeltapón deldepósitodeaceitehidráulico(Figura71).

Figura71

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireeldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

4.Retireeltapóndeldepósitohidráulico.

5.Localiceeltapóndevaciadoenlaparteinferior decadatransmisión,ycoloqueunrecipientede vaciadodebajodelostapones(Figura72).

g301336

1.Tapóndeldepósito hidráulico

5.Retireeltapóndelcuellodellenado(Figura71).

2.Niveldeuidofrío

Nota:Miredentroparacomprobarelnivelde

aceiteeneldepósito.

6.Añadauidoaldepósitohastaquellegueal

nivelmínimodellenadoenfrío.

7.Coloqueeltapónenelcuellodellenado.

Cambiodeluido hidráulicoylosltros

Intervalodemantenimiento:Despuésdelas

primeras50horas

Cada500horas/Cadaaño(loqueocurra primero)—Cambielosltroshidráulicosyel uidohidráulico.

Cambieeluidohidráulicomásamenudoen condicionesseverasoenclimascálidos.Póngase encontactoconsuServicioTécnicoAutorizado paraobtenerunkithidráulicoparasustituirlosltros hidráulicos.

ADVERTENCIA

g268090

Figura72

1.Tapóndevaciado2.Filtrohidráulico

6.Retirelostaponesdevaciado.

7.Dejequesedrenecompletamenteeluido hidráulicodelamáquina.

8.Retireeltapóndelltrohidráulicoyelltrode cadatransmisión.

9.Instalelosltroshidráulicosnuevosconellado delmuellehaciafuera,einstalelostaponesde losltros.

10.Instalelostaponesdevaciadoyapriételosa 22–27N·m(16–20pies-libra).

11.Aojeeltapóndeventilacióndecada transmisiónhastaqueestésueltoysemueva deunladoaotro(Figura73).

Nota:Estopermitequeseescapeelairedel

sistemahidráulicoalañadiruidohidráulico.

Eluidohidráulicocalientepuedecausar gravesquemaduras.

Dejequeseenfríeeluidohidráulicoantes derealizarcualquiertareademantenimiento enelsistemahidráulico.

Figura73

Transmisiónizquierdailustrada

1.Tapóndeventilación

12.Añadauidolentamentealdepósitohidráulico hastaqueempieceasalirdeunodelostapones deventilación.

Importante:Utiliceeluidoespecicado

enEspecicacionesdelsistemahidráulico

(página51)osuequivalente.Otrosaceites

podríancausardañosenelsistema.

4.Arranqueelmotorymuevaelaceleradorala posiciónderalentí.

Nota:Silaruedamotriznogira,esposible

facilitarlapurgadelsistemagirandolarueda lentamentehaciaadelante.

5.Compruebeelniveldeuidohidráulico,yañada aceitesegúnseanecesarioparamantenerel nivelcorrecto.

6.Repitaesteprocedimientoenlaotrarueda.

g031544

Importante:Controleelniveldeuidodel

depósitohidráulicoynolollenedemasiado.

13.Aprietelostaponesdeventilación.

14.Instaleeltapóndeldepósitohidráulico.

15.Instaleeldepósitodecombustible.

16.Arranqueelmotorydéjelofuncionardurante unos2minutosparapurgarelairedelsistema.

17.Pareelmotorycompruebequenohayfugas.

Nota:Siunaoambasruedasnogiran,consulte

Purgadelsistemahidráulico(página53).

Purgadelsistema hidráulico

Elsistemadetracciónsepurgaautomáticamente;no obstante,puedesernecesariopurgarelsistemasise cambiaelaceiteodespuésderealizarmantenimiento enelsistema.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Elevelapartetraseradelamáquinasobre soportesjos,demaneraquelasruedas motricesnotoquenelsuelo.

Mantenimientodela carcasadecorte

Seguridaddelascuchillas

Unacuchilladesgastadaodañadapuederomperse,y untrozodelacuchillapodríaserarrojadohaciausted uotrapersona,provocandolesionespersonales gravesolamuerte.

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni dañadas.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme lasprecaucionesalrealizarelmantenimientode lascuchillas.Soloreemplaceoalelascuchillas; nolasenderecenilassueldenunca.

•Inspeccionesiemprelamáquinaparaasegurarse

dequelascuchillasylospernosdelascuchillasno estándesgastadosodañados.Sustituyacuchillas opernosgastadosodañadosenconjuntos completosparanodesequilibrarlamáquina.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer quegirenotrascuchillas.

4.Siobservasuras,desgasteolaformaciónde unaranuraenestazona,instaledeinmediato unacuchillanueva(Figura74).

Figura74

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad delascuchillas

1.Girelascuchillashastaquelosextremosestén orientadoshaciaadelanteyhaciaatrás.

2.Midadesdeunasupercieniveladahastaello decorte,posiciónA,delascuchillas(Figura75).

g006530

Mantenimientodelas cuchillasdecorte

Paragarantizarunacalidaddecortesuperior, mantengaaladaslascuchillas.Paraqueelaladoy lasustituciónseanmáscómodos,conserveunstock decuchillasderepuesto.

Antesdeinspeccionarorealizar mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Apagueelmotor,retirelallaveydesconectelos cablesdelasbujías.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura74).

2.Siloslosestánromosotienenmuescas,retire lacuchillayafílela;consulteAladodelas

cuchillas(página55).

3.Inspeccionelascuchillas,especialmenteenla partecurva.

Figura75

1.Midaaquídesdelacuchilla hastaunasuperciedura

3.Girehaciaadelantelosotrosextremosdelas

cuchillas.

4.Midadesdeunasupercieniveladahastaello

decortedelascuchillasenlamismaposición queenelpaso2arriba.

2.PosiciónA

Nota:Ladiferenciaentrelasdimensiones

obtenidasenlospasos2y3nodebesuperar 3mm(⅛").

g000975

Nota:Siestadimensiónesdemásde3mm

(⅛"),cambielacuchilla.

ADVERTENCIA

Unacuchilladobladaodañadapodría romperseypodríacausarlesiones críticasaustedoaotraspersonas.

•Siempresustituyaunacuchilla dobladaodañadaporunacuchilla nueva.

•Nolimenicreemuescasaladasen losbordesoenlasuperciedela cuchilla.

Cómoretirarlascuchillas

Cambielascuchillassihangolpeadounobjetosólido osiunacuchillaestádesequilibradaodoblada.

1.Coloqueunallaveinglesaenlazonaplanadel ejeosujeteelextremodelacuchillausandoun trapoounguantegrueso.

2.Retireelpernodelacuchilla,elcasquilloyla cuchilladeleje(Figura76).

Nota:Mantengaelángulooriginal.

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos bordesdecorte.

g000552

Figura77

1.Aleconelángulooriginal..

2.Veriqueelequilibriodelacuchillacolocándola sobreunequilibradordecuchillas(Figura78).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente conunalima(Figura77).

Figura76

1.Veladelacuchilla4.Buje

2.Cuchilla

3.Zonaplanadelejedela cuchilla

5.Pernodelacuchilla

g000553

Figura78

1.Cuchilla

2.Equilibrador

3.Repitaesteprocedimientohastaquelacuchilla estéequilibrada.

Cómoinstalarlascuchillas

1.Instaleelcasquilloatravésdelacuchillaconla bridadelcasquilloenelladoinferior(ladodel césped)delacuchilla(Figura79).

g295816

g255205

Figura79

1.Buje

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen ambosextremosdelacuchilla(Figura77).

2.Instaleelconjuntodecasquillo/cuchillaeneleje (Figura80).

Figura80

1.Tuercasuperiordeleje3.Pernodelacuchilla

2.Zonaplanadelejedela cuchilla

Mantenimientodelascuchillasdecorte(página

54).

5.Bajelacarcasadecortealaposicióndealtura decortede76mm(3").

Vericacióndelaalturalateralde lacarcasadelcortacésped

1.Ajustelapresióndelosneumáticostraseros.

2.Asegúresedequelascuchillasnoestán dobladas;consulteMantenimientodelas

cuchillasdecorte(página54).

3.Coloquelascuchillasenposicióntransversal.

4.MidaenlasposicionesByCdesdeuna supercieniveladahastaellodecortedelos

g298850

extremosdelascuchillas(Figura81).

3.Apliquelubricanteograsadecobrealarosca delpernodelacuchillasegúnseanecesario paraevitarqueseagarrote.Instaleelpernode lacuchillaconlosdedossolamente.

4.Coloqueunallaveinglesaenlazonaplana delejeyaprieteelpernodelacuchillaa75– 81N∙m(55–60pies-libra).

Nivelacióndelacarcasade corte

Preparacióndelamáquina

Compruebequelacarcasadecorteestánivelada cadavezqueinstalelacarcasadecorteocuando observeuncortedesigualenelcésped.

Niveleelcortacéspedlateralmenteantesdeajustar lainclinaciónlongitudinal.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

Figura81

1.Midadesdeunasupercie nivelada

5.LadiferenciaentrelasmedidasByCnodebe

sersuperiora6mm(¼").

2.Midalascuchillasenlos puntosByC

Nota:Sinoescorrecta,consulteNivelación

lateraldelacarcasadecorte(página57).

g006888

2.Apagueelmotor,retirelallaveydesconectelos cablesdelasbujías.

3.Compruebelapresióndelosneumáticosde ambasruedasmotrices;consulteComprobación

delapresióndelosneumáticos(página42).

4.Compruebequelascuchillasdelacarcasa decortenoestándobladas;retireysustituya cualquiercuchillaqueestédoblada;consulte

Nivelaciónlateraldelacarcasade corte

1.Aojelatuercalateralylacontratuercadelas horquillasquedeseaajustar(Figura82).

g001041

Figura83

Figura82

1.Pernosuperior4.Tuercalateral

2.Contratuerca

3.Horquilla6.Ajusteestashorquillas

5.Ajusteestashorquillas paraajustarellado derechodelacarcasade corte.

paraajustarellado izquierdodelacarcasade corte.

2.Gireelpernosuperiordelashorquillaspara ajustarlaalturadelacarcasadecorte(Figura

82).

Nota:Girelospernosensentidohorariopara

elevarlacarcasa;girelospernosensentido antihorarioparabajarla.

3.Aprietelascontratuercasylospernoslaterales.

4.Compruebelaalturalateral;consulte

Vericacióndelaalturalateraldelacarcasadel cortacésped(página56).

1.Midalacuchillaenlas posicionesAyB

g031518

2.Midadesdeunasupercie nivelada

4.Silainclinaciónlongitudinalnoescorrecta, consulteNivelacióndelacarcasaensentido

longitudinal(página57).

Nivelacióndelacarcasaen sentidolongitudinal

1.Aojelacontratuercayelpernolateraldelas horquillasquedeseaajustar(Figura84).

Vericacióndelainclinación longitudinaldelacarcasadecorte

1.Ajustelapresióndelosneumáticostraseros segúnlasespecicaciones.

2.Coloqueunacuchillaenposiciónlongitudinal. MidaenlasposicionesAyBdesdeuna supercieniveladahastaellodecortedelos extremosdelacuchilla(Figura83).

Nota:Lacuchilladelcortacéspeddebeestar

6mm(¼")másbajoenlapartedelanteradela posiciónqueenlapartetraseradelaposiciónB.

3.Girelascuchillas,yrepitaelprocedimientopara lasdemáscuchillas.

Figura84

1.Pernosuperior4.Tuercalateral

2.Contratuerca

3.Horquilla6.Ajusteestashorquillas

g031519

5.Ajusteestashorquillas paraajustarellado delanterodelacarcasade corte.

paraajustarelladotrasero delacarcasadecorte.

2.Gireelpernosuperiordelashorquillaspara ajustarlaalturadelacarcasadecorte(Figura

84).

Nota:Gireelpernoensentidohorariopara

elevarlacarcasa;gireelpernoensentido antihorarioparabajarla.

3.Aprietelascontratuercasylospernoslaterales.

4.Compruebelainclinaciónlongitudinal;consulte

Vericacióndelainclinaciónlongitudinaldela carcasadecorte(página57).

Cómoigualarlaalturadecorte

1.Compruebelapresióndelosneumáticos traseros.

2.Ajustelaalturadecortealaposiciónde76mm (3");consulteAjustedelaalturadecorte(página

21).

3.Conlamáquinaubicadaenunasupercie nivelada,coloqueunacuchillaenposición longitudinal.

4.MidaenlaposiciónAydesdeunasupercie niveladahastaellodecortedelosextremos delacuchilla(Figura85).

Nota:Lamedidadebeserde76mm(3").

Ajustedelmuellede elevacióndelacarcasa

Nota:Cualquierajustedelmuelledecompresión

modicalaotacióndelacarcasaylacantidadde esfuerzonecesarioparaelevarlacarcasausandola palancadeajustedelaalturadecorte.

•Unaextensiónmayordelmuellereduceel

esfuerzonecesarioparaelevarlacarcasaconla palancayproporcionamásotación.

•Unaextensiónmenordelmuelleaumentaráel

esfuerzonecesarioparaelevarlacarcasaconla palancayproporcionarámenosotación.

1.Levantelapalancadelaalturadecortey bloquéelaenlaposicióndetransporte.

2.Compruebeladistanciaentrelatuercadel muelleyelladotraserodelsoportedemontaje soldado(Figura86).

3.Asegúresedequelalongitudesde47mm– 50mm(1.8"–2"),comosemuestraenlaFigura

86.

4.Siesnecesario,ajusteladistanciaajustandoel pernosituadoenlapartedelanteradelsoporte demontaje(Figura86).

Figura85

1.Midadesdeunasupercie nivelada

2.Midalacuchillaenla posiciónA

5.Silamedidanoescorrecta,localicelasdos horquillasenlamáquina(Figura84).

6.Aojeelpernolateralylacontratuercadelas horquillas.

7.Ajusteelpernosuperiordelashorquillashasta quelaspuntasdelascuchillasesténa76cm (3").

8.Aprietelascontratuercasylospernoslaterales.

g000975

g301337

Figura86

1.Muelledeelevacióndela carcasa

2.Tuercadelmuelle5.Longitudde47a50mm

3.Caratraseradelsoporte demontaje

4.Pernodeajuste

(1.8"a2").

5.Repitaesteprocedimientoenelotromuellede

elevacióndelacarcasa.

Cambiodeldeectorde hierba

ADVERTENCIA

Sielhuecodedescargasedejadestapado,la máquinapodríaarrojarobjetoshaciausted ohaciaotraspersonasycausarlesiones graves.Tambiénpodríaproducirseun contactoconlacuchilla.

Noutilicenuncalamáquinasintener instaladounatapa,unaplacademulching,un deectordehierbaounensacador.

1.Retirelacontratuerca,elperno,elmuelley elespaciadorquesujetaneldeectoralos soportesdepivote(Figura87).

estétotalmenteabierto,yasegúresedeque girahastacerrarseporcompleto.

Figura87

1.Perno

2.Espaciador

3.Contratuerca

4.Muelle

2.Retireeldeectordehierbadañadoo desgastado.

3.Coloqueelespaciadoryelmuelleeneldeector dehierba.

4.ColoqueunodelosganchosenJdelmuelle detrásdelrebordedelacarcasa.

5.Muelle(instalado)

6.Deectordehierba

7.ExtremoenJdelmuelle

Nota:Asegúresedecolocarunextremocon

ganchoenJdelmuelledetrásdelrebordede lacarcasaantesdeinstalarelperno,segúnse muestraenFigura87.

5.Instaleelpernoylatuerca.

6.Coloque1extremoenJdelmuellealrededor deldeectordehierba(Figura87).

Importante:Eldeectordehierbadebe

podergirar.Levanteeldeectorhastaque

g015594

Limpieza

Almacenamiento

Limpiezadelosbajosdela carcasadecorte

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Retireadiariocualquieracumulacióndehierbade losbajosdelcortacésped.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDF ,pongalaspalancas decontroldemovimientoenlaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Levantelapartedelanteradelcortacéspedy apóyelasobresoportesjos.

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico yelrefrigerantedelmotorsoncontaminantes medioambientales.Elimínelosdeacuerdoconla normativaestatalylocal.

Seguridadduranteel almacenamiento

•Siempreapagueelmotor,retirelallavede

contacto,espereaquesedetengantodaslas piezasenmovimiento,ydejequelamáquinase enfríeantesdehacertrabajosdeajuste,revisión, limpiezaoalmacenamiento.

•Dejequeelmotorseenfríeantesdealmacenar

lamáquina.

•Noalmacenelamáquinaoelcombustiblecerca

deunallama,ynodreneelcombustibledentro deunedicio.

Limpiezayalmacenamiento

Intervalodemantenimiento:Antesdel

almacenamiento

Antesdelalmacenamiento

1.Desengranelatomadefuerza(PTO),pongael frenodeestacionamiento,pareelmotoryretire lallavedecontacto.

2.Retirelosrecortesdehierba,lasuciedady lamugredelaspiezasexternasdetodala máquina,especialmenteelmotor.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,especialmentecercadelsistema detransmisiónyelmotor.Ellavadoa presiónpuedehacerpenetrarlasuciedady elaguaenpiezascríticas,talescomolos cojinetesdelosejesdelascuchillasylos interruptoreseléctricos.

3.Limpielasuciedadylabrozadelaparteexterior delalojamientodelasaletasdelaculatade cilindrosdelmotorydelsoplador.

4.Compruebeelfreno;consulteComprobación

delfrenodeestacionamiento(página47).

5.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página32).

6.Engraselamáquina;consulteLubricación

(página30).

7.Cambieelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página35).

8.Compruebelapresióndelosneumáticos; consulteComprobacióndelapresióndelos

neumáticos(página42).

9.Parasualmacenamientoprolongado,hagalo siguiente:

A.Añadaestabilizador/acondicionadoral

combustibledeldepósito,siguiendolas indicacionesdelfabricantedelestabilizador decombustible.

B.Pongaelmotorenmarchadurante5

minutosparadistribuirelcombustiblecon acondicionadorportodoelsistemade combustible.

C.Pareelmotor,dejequeseenfríeydreneel

depósitodecombustible(consulteDrenaje

deldepósitodecombustible(página38)),o

alternativamentehagafuncionarelmotor hastaqueseapague.

D.Arranqueelmotorydejequefuncione

hastaqueseapague.Repitaconelestárter accionado(ensucaso)hastaqueelmotor noarranque.

E.Eliminecorrectamenteelcombustible;

recícleloobservandolanormativalocal.

Importante:Noguardecombustibleque

contengaestabilizador/acondicionador durantemástiempoqueelrecomendado porelfabricantedelestabilizadorde combustible.

10.Retirela(s)bujía(s)yveriquesucondición; consulteMantenimientodelabujía(página36).

11.Conla(s)bujía(s)retirada(s)delmotor,vierta 15ml(doscucharadassoperas)deaceitede motoreneloriciodelabujía,yutiliceelmotor dearranqueparahacergirarelmotorydistribuir elaceitedentrodelcilindro.

12.Instalela(s)bujía(s)peronoconecteel/los cable(s)ala(s)bujía(s).

13.Compruebeyaprietetodaslasjaciones. Repareosustituyalaspiezasdefectuosaso quefalten.

14.Pintecualquiersupercierayadaodemetal desnudoconpinturaadquiridaenunDistribuidor deServicioAutorizado.

15.Guardelamáquinaenungarajeoalmacén secoylimpio.Retirelallavedelinterruptory guárdelaenunlugarseguroqueleseafácilde recordar.Cubralamáquinaparaprotegerlay paraconservarlalimpia.

Solucióndeproblemas

ProblemaPosiblecausa

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando.

Elmotorpierdepotencia.

Accióncorrectora

1.Eldepósitodecombustibleestávacío olaválvuladecierreestácerrada.

2.Elcontroldelestárternoestáactivado.2.Activeelcontroldelestárter.

3.Uncabledebujíaestásueltoo desconectado.

4.Unabujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

5.Ellimpiadordeaireestásucio.5.Reviseelelementodellimpiadorde

6.Suciedadenelltrodecombustible.6.Cambieelltrodecombustible.

7.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

8.Elespacioentrelosinterruptoresde seguridadnoescorrecto.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Reviseelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

5.Unabujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

6.Eloriciodeventilacióndeltapón deldepósitodecombustibleestá bloqueado.

7.Suciedadenelltrodecombustible.7.Cambieelltrodecombustible.

8.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Lleneeldepósitodecombustibley abralaválvula.

3.Instaleelcableenlabujía.

4.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

aire.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

aire.

4.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

5.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

6.Limpieosustituyaeltapóndeldepósito decombustible.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

Elmotorsesobrecalienta.

Noesposibleconducirlamáquina.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

1.Elniveldeuidohidráulicoenel depósitoesbajo.

2.Hayaireenelsistemahidráulico.2.Purgueelairedelsistemahidráulico.

3.Unadelascorreasdetransmisiónde labombapatina.

4.Faltaunmuelledelapoleatensorade lacorreadetransmisióndelabomba.

Lasválvulasdedesvíodelasbombas

5. estánabiertas.

3.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

1.Añadauidohidráulicoaldepósito.

3.Sustituyalacorreadetransmisiónde labomba.

4.Sustituyaelmuelletensordelacorrea detransmisióndelabomba.

Aprietelasválvulasdedesvío.Apriete

5. a12–15N·m(9a11pies-libra).

ProblemaPosiblecausa

Accióncorrectora

Hayunavibraciónanormal.

Laalturadecortenoeshomogénea.

1.La(s)cuchilla(s)decorteestá(n) doblada(s)odesequilibrada(s).

2.Unodelospernosdemontajedelas cuchillasestásuelto.

3.Lospernosdemontajedelmotorestán sueltos.

4.Unapoleadelmotor,unapolea tensoraounapoleadelascuchillas estásuelta.

5.Unapoleadelmotorestádañada.

6.Elejedeunacuchillaestádoblado.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.Cuchilla(s)decortedoblada(s).2.Instalecuchilla(s)nueva(s).

3.Lacarcasadecortenoestánivelada.3.Niveleelcortacéspedenlaposición

4.Lainclinacióndelacarcasadecorte esincorrecta.

5.Losbajosdelacarcasadecorteestán sucios.

6.Lapresióndelosneumáticosnoes correcta.

7.Elejedeunacuchillaestádoblado.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela cuchilla.

3.Aprietelospernosdemontajedel motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

lateral.

4.Ajustelainclinaciónlongitudinal.

5.Limpielosbajosdelacarcasade corte.

6.Ajustelapresióndelosneumáticos.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

Lascuchillasnogiran.

1.Unacorreadetransmisióndelabomba estádesgastada,sueltaorota.

2.Unacorreadelabombasehasalido delapolea.

3.Unacorreadelacarcasadecorteestá desgastada,sueltaorota.

4.Unacorreadelacarcasadecortese hasalidodelapolea.

5.Unmuelletensorfaltaoestároto.5.Cambieelmuelle.

6.Elembragueeléctricoestámal ajustado.

7.Elconectoroelcabledelembrague estádañado.

8.Elembragueeléctricoestádañado.

9.Elsistemadeinterruptoresde seguridadimpidequelascuchillas giren.

10.ElmandodelaTDFnofunciona correctamente.

1.Compruebelatensióndelacorrea.

2.Instalelacorreadetransmisióny veriquelaposicióncorrectadelos ejesdeajusteydelasguíasdela correa.

3.Instalelanuevacorreadecarcasa.

4.Instalelapoleadelacarcasa ycompruebelaposiciónyel funcionamientodelapoleatensora,el brazotensoryelmuelle.

6.Ajustelaseparacióndelembrague.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

9.PóngaseencontactoconelServicio TécnicoAutorizado.

10.PóngaseencontactoconelServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Elembraguenoseengrana.

Seenciendeelindicadordeavería multifunción(IAM).

1.Elfusibleestafundido.1.Cambieelfusible.Compruebela

2.Nollegasucientevoltajealembrague.2.Compruebelaresistenciadelabobina,

3.Labobinaestádañada.

4.Lacorrienteesinsuciente.

5.Elespacioentreelrotoryelinducido esdemasiadogrande.

1.Elmotorestádemasiadocaliente.

2.Haycombustibleviejoeneldepósito decombustible.

3.Laválvuladecierredelcombustibleno estáabiertadeltodo.

4.Ellimpiadordeaireestásucio.4.Asegúresedequeellimpiadorde

5.Labateríanoestácargada.

6.Seestánusandoltrosdecombustible incorrectos,olosltrosdecombustible estánsucios.

7.Lasconexionesdelossensoresdela unidaddecontrolelectrónica(UCE)y delosinyectoresdecombustibleno estánhechascorrectamente.

8.Elvoltajedelabateríaesdemasiado bajo.

9.Unfusibleestáfundido.

resistenciadelabobina,lacargade labatería,elsistemadecargaylas conexionesdelcableado,ycambie componentessiesnecesario.

lacargadelabatería,elsistemade cargaylasconexionesdelcableado,y cambiepiezassiesnecesario.

3.Cambieelembrague.

4.Repareocambieelcabledel embragueoelsistemaeléctrico. Limpieloscontactosdelosconectores.

5.Retireelsuplementoosustituyael embrague.

1.Apagueelmotorydejequeseenfríe.

2.Utilicecombustiblefresco.

3.Abralaválvuladecierredel combustible.

aireyelprelimpiadorestánlimpios. Cámbielossiesnecesario.

5.Carguelabateríaocámbiela.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

8.Asegúresedequelabateríaestá completamentecargada.

9.Compruebelosfusiblesycambie cualquierfusiblequeestéfundido.

Esquemas

Esquemaeléctrico–138-8898(Rev .B)

g301844

Notas:

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertenciasenel producto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueelproducto contravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajolaProposición 65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicoshan sidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación,visite

https://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos. Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos productosquecomprayutiliza.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA

Toro 72513 Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
