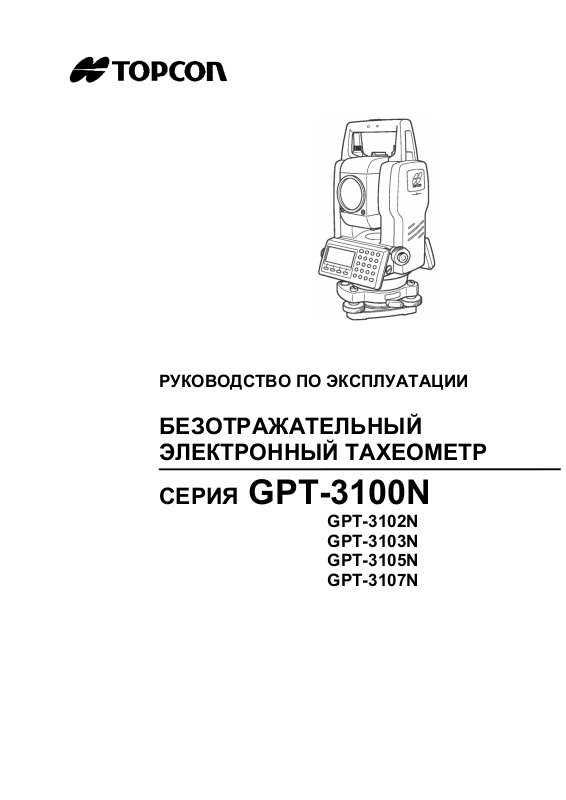

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

БЕЗОТРАЖАТЕЛЬНЫЙ ЭЛЕКТРОННЫЙ ТАХЕОМЕТР

СЕРИЯ GPT-3100N

GPT-3102N GPT-3103N GPT-3105N GPT-3107N

Перевод на русский язык выполнен ЗАО «ПРИН», 2008

ЗАО «ПРИН» - официальный дистрибьютор компании TOPCON Corp. в России и СНГ.

По всем вопросам о приобретении и технической поддержке оборудования фирмы TOPCON обращайтесь в ЗАО «ПРИН»:

125871, Москва, ГСП, Волоколамское шоссе, дом 4 Телефон: (495) 901-91-91 Телефакс: (495) 626-97-79

E-mail: survey@prin.ru

Web: http://www.prin.ru

Предисловие

Благодарим Вас за приобретение электронного тахеометра серии GPT-3100N фирмы TOPCON. Для оптимальной работы инструмента прочтите внимательно эту инструкцию и храните её для справки в удобном месте.

МЕРЫ ПРЕДОСТРОЖНОСТИ ПРИ РАБОТЕ

Не погружайте инструмент в воду.

Инструмент нельзя погружать в воду.

Инструмент соответствует стандарта IP66, и, соответственно, защищен от дождя.

Установка инструмента на штатив

При установке инструмента на штатив используйте, по возможности, деревянный штатив.

При использовании металлического штатива возможно появление вибрации, что может сказаться на точности измерений.

Установка трегера

Если трегер установлен неправильно, это может сказаться на точности измерений. При

случае, проверьте юстировочные винты на трегере. Убедитесь, что зажим трегера зафиксирован, а крепежные винты затянуты.

Предохранение инструмента от ударов

При транспортировке инструмента обеспечьте его защиту от ударов. Резкие толчки могут

привести к дефектам при измерениях.

Переноска инструмента

Всегда держите инструмент за поперечину.

Воздействие высоких температур на инструмент

Не подвергайте инструмент высокотемпературному воздействию дольше, чем это

необходимо. Это может отрицательно сказаться на его работоспособности.

Резкие колебания температур

Любое резкое изменение температуры инструмента или призмы, например, при выгрузке

инструмента из нагретого автомобиля, может привести к уменьшению дальности измеряемого расстояния. Дайте инструменту адаптироваться к температуре окружающей среды.

Проверка уровня заряда батареи

Перед работой проверьте уровень заряда батареи.

Обращение с батареей питания

Не вынимайте батарею из корпуса инструмента при включенном питании. Это может

привести к потере всех данных из памяти. Поэтому все операции с батареей следует делать после отключения питания.

При работе дальномерной части может иметь место некоторый шум. Это нормально и никак не сказывается на работоспособности самого инструмента.

ПАМЯТКА ПО БЕЗОПАСНОЙ РАБОТЕ

Чтобы обеспечить безопасную работу приборов и предотвратить угрозу для жизни оператора и других людей, а также, чтобы избежать повреждения имущества, к приборам и руководствам по их эксплуатации прилагаются важные памятки и предупреждения. Перед ознакомлением с мерами предосторожности или чтением текста необходимо, чтобы поьзователь понимал, что означают следующие сообщения и пиктограммы.

Экран Смысловая нагрузка

WARNING

CAUTION

• Травма означает рану, ожог, электрошок и т.д.

• Материальный ущерб означает серьезное повреждение зданий, оборудования или мебели.

Пренебрежение или игнорирование данного сообщения может привести к смерти или серьезной травме.

Пренебрежение или игнорирование данного сообщения может привести к физической травме или к материальному ущербу.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

WARNING

 При попытке самостоятельно отремонтировать прибор можно получить ожог, удар током

или нанести физический вред здоровью. Ремонт прибора осуществляется только фирмой TOPCON или ее официальным дилером!

 При неправильной работе с прибором лазерные лучи могут представлять опасность и

повредить зрение. Никогда не пытайтесь самостоятельно ремонтировать прибор.

 Не смотрите долго на лазерный луч, т.к. это опасно для зрения.

 Не направляйте инструмент прямо на солнце, поскольку это опасно для вашего зрения.

 Не накрывайте зарядное устройство в процессе его работы.

 Не используйте поврежденный кабель, вилку и розетку.

 Не используйте отсыревшую батарею питания или зарядное устройство.

 Не используйте инструмент в областях, где отмечаются скопление взрывоопасных газов,

жидкостей, а также не используйте его в угольных шахтах.

 Всегда защищайте инструмент от высокотемпературного воздействия.

На прямом солнце температура внутри инструмента легко может достичь 70°С и выше, что снижает срок службы прибора.

 Следите, чтобы рабочее напряжение соответствовало бы значениям, заявленным фирмой-

производителем.

 Используйте только тот тип зарядного устройства, который указан фирмой-

производителем.

 Используйте только тот кабель, который указан фирмой-производителем.

 Не допускайте короткого замыкания батареи питания в процессе ее хранения.

CAUTION

 Использование настроек или юстировок, а также выполнение процедур, отличных от тех,

что указаны в настоящем Руководстве, может привести к опасности радиационного излучения.

 Следите, чтобы в процессе работы лазерный луч не попал на кого-нибудь из людей. Если

этого не избежать, то постарайтесь, чтобы лазерный луч не попал в голову. Если лазерный луч попадет в глаз, то может иметь место временная потеря зрения, и человек может не заметить другую опасность.

 При подсоединении или отсоединении кабеля или вилки питания мокрыми руками вы

рискуете получить удар током.

 Вы рискуете получить повреждение при опрокидывании футляра для переноса.

Не вставайте и не садитесь на футляр.

 Помните об острых ножках штатива, поэтому будьте осторожны при его переноске или

установке.

 Следите, чтобы ремень, ручка и зажимы у кейса были исправны. Не переносите

инструмент в неисправном кейсе.

 Следите, чтобы кислота из батареи питания не попала на кожу или ткань. Если все же это

произошло, смойте кислоту водой и обратитесь за медицинской помощью.

 При неправильном использовании нитяного отвеса можно получить повреждение.

 Убедитесь, что вы надежно установили батарею питания, в противном случае Вы рискуете

получить повреждение при падении инструмента.

 Убедитесь, что Вы правильно установили трегер, в противном случае Вы рискуете получить

повреждение при падении инструмента.

 Убедитесь, что Вы правильно прикрепили инструмент к трегеру и надежно установили эту

конструкцию на штативе, в противном случае Вы рискуете получить повреждение при падении инструмента.

 Вы рискуете получить повреждение при падении инструмента вниз вследствие слабой

затяжки крепежного винта на штативе. Крепко затягивайте винт, когда Вы устанавливаете прибор на штативе.

Требования к пользователю

 Этот продукт предназначен только для профессиональных геодезистов.

Предполагается, что пользователь данного продукта имеет геодезическое образование или знаком с проведением геодезических работ, чтобы понять инструкции по работе с прибором.

 При работе с прибором одевайте защитную одежду (ботинки, головной убор и

проч.).

III

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

 Предполагается, что пользователь данного продукта будет следовать инструкциям

по эксплуатации и периодически проверять работу инструмента.

 Производитель или его представитель не несут никакой ответственности за

неправильное использование прибора, в том числе за прямой, косвенный или последующий ущерб, а также за потерю прибыли.

 Производитель или его представитель не несут никакой ответственности за ущерб

и потерю прибыли, возникшие в результате обстоятельств непреодолимой силы (землетрясения, шторма, наводнения, пожара, несчастного случая и/или действия третьей стороны).

 Производитель или его представитель не несут никакой ответственности за ущерб

и потерю прибыли, возникшие в результате изменения или потери данных, сбоя в работе и т.д., которые могут быть вызваны при работе с прибором или использовании несовместимых продуктов.

 Производитель или его представитель не несут никакой ответственности за ущерб

и потерю прибыли, возникшие в результате нарушения пользователем инструкций по работе с прибором, которые изложены в настоящем Руководстве.

 Производитель или его представитель не несут никакой ответственности за ущерб

и потерю прибыли, возникшие в результате неаккуратного обращения с инструментом или подключения его к другим приборам.

НОРМЫ БЕЗОПАСНОСТИ ДЛЯ ЛАЗЕРНОГО ОБОРУДОВАНИЯ

• Измерение расстояний

В приборах серии GPT-3100N для измерения расстояний используется невидимый лазерный луч. Приборы данной серии производятся и продаются в соответствии с нормативными документами “Технические характеристики для лазерных приборов“ (FDA/BRH 21 CFR 1040) или “Безопасность лазерных приборов на излучение, Классификация оборудования, Требования и Руководство по эксплуатации ” (МЭК, Издание 825), в которых изложены стандарты безопасности по

Согласно вышеназванным стандартам приборы серии GPT-3100N классифицируются, как “Лазерные изделия КЛАССА 1М (I) ”.

В случае какого-либо сбоя в работе не разбирайте инструмент, а обратитесь в компанию TOPCON или к региональному дилеру, ЗАО «ПРИН».

• Лазерный указатель и лазерный отвес (последний поставляется на определенные

рынки)

В приборах серии GPT-3100N в лазерный луч. Комплектные лазерные указатель и отвес производятся и продаются в соответствии с нормативными документами “Технические характеристики для лазерных приборов“ (FDA/BRH 21 CFR 1040) и “Безопасность лазерных приборов на излучение, Классификация оборудования, Требования и Руководство по эксплуатации” (МЭК, Издание 825), в которых изложены стандарты безопасности по работе с

Согласно вышеназванным стандартам лазерный отвес в приборах серии GPT-3100N классифицируется, как “Лазерное изделие КЛАССА 2 (II) ”.

В случае какого-либо сбоя в работе, не разбирайте инструмент, а обратитесь в компанию TOPCON или к региональному дилеру, ЗАО «ПРИН».

работе с лазерным оборудованием.

лазерном указателе и лазерном отвесе используется видимый

лазерным оборудованием.

ЯРЛЫКИ

(

)

На корпусе прибора серии GPT-3100N с лазерным отвесом прикреплены ярлыки, предупреждающие о соблюдении требований по безопасной работе с прибором. При повреждении этих ярлыков, а также при их утере или истирании прикрепите такой же новый ярлык. Ярлыки можно приобрести в компании TOPCON или у ее регионального дилера ЗАО «ПРИН».

Прибор серии GPT-3100N с лазерным отвесом

Предупреждающие ярлыки

Лазерный указатель

Лазерный центрир

только для приборов с лазерным отвесом

СИМВОЛ, ОБОЗНАЧАЮЩИЙ РАБОТУ ЛАЗЕРА

При работе лазера справа во второй строке появляется следующий символ.

Компенсатор: [2 оси]

X:-0°00'25" Y: 0°00'20"

1ось 2оси Выкл Л.Отвес

Символ, обозначающий работу лазера.

СОДЕРЖАНИЕ

ПРЕДИСЛОВИЕ ........................................................................................................................ I

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ...................................................................... I

ПАМЯТКА ПО БЕЗОПАСНОЙ РАБОТЕ.................................................................................II

МЕРЫ ПРЕДОСТОРОЖНОСТИ .............................................................................................II

НОРМЫ БЕЗОПАСНОСТИ ДЛЯ ЛАЗЕРНОГО ОБОРУДОВАНИЯ .................................... IV

СОДЕРЖАНИЕ....................................................................................................................... VI

СОСТАВ СТАНДАРТНОГО КОМПЛЕКТА ..............................................................................X

1.1 Конструктивные элементы и общие функции................................................1-1

1.2 Экран ................................................................................................................. 1-3

1.3 Клавиши управления........................................................................................1-4

1.4 Функциональные (экранные) клавиши ...........................................................1-5

1.5 Режим настройки (клавиша )........................................................................ 1-7

1.6 Разъем для подсоединения к последовательному порту RS-232C ..........1-10

1.7 Включение / Выключение лазерного отвеса ...............................................1-11

2 ПОДГОТОВКА К ИЗМЕРЕНИЯМ.........................................................2-1

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ .................1-1

2.1 Подключение питания...................................................................................... 2-1

2.2 Установка инструмента для выполнения измерений ................................... 2-2

2.3 Кнопка включения питания.............................................................................. 2-3

2.4 Индикатор текущего состояния батареи питания ......................................... 2-4

2.5 Компенсация отсчетов вертикальных и горизонтальных углов за наклон

инструмента ....................................................................................................... 2-5

2.6 Ввод буквенно-цифровых символов .............................................................. 2-7

3 ИЗМЕРЕНИЕ УГЛОВ............................................................................3-1

3.1 Измерение вертикального и правого горизонтального углов ...................... 3-1

3.2 Переключение режима «Правые» / «Левые» горизонтальные углы........... 3-2

3.3 Измерение от исходного дирекционного / ориентирного направления ...... 3-2

3.3.1 Установка ориентирного направления путем фиксации угла............ 3-2

3.3.2 Установка ориентирного направления с помощью клавиатуры........ 3-3

3.4 Режим отображения уклона в процентах (%) ................................................3-3

3.5 Измерение углов методом повторений.......................................................... 3-4

3.6 Звуковой сигнал при увеличении горизонтального угла на

3.7 Направление счета вертикального угла ........................................................3-6

каждые 90° ..... 3-5

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ...............................................................4-1

4.1 Ввод поправки за атмосферу.......................................................................... 4-1

4.2 Ввод поправки за постоянную призмы ........................................................... 4-2

4.3 Измерение расстояний (непрерывное измерение)....................................... 4-2

4.4 Измерение расстояний (многократные / единичные измерения) ................4-3

4.5 Точный Режим / Режим Слежения / Грубый Режим...................................... 4-4

4.6 Вынос в натуру .................................................................................................4-5

4.7 Способы измерения промерами..................................................................... 4-6

4.7.1 Измерение с угловым промером .......................................................... 4-7

4.7.2 Измерение с линейным промером ....................................................... 4-9

4.7.3 Промер на плоскости........................................................................... 4-11

4.7.4 Промер до центра колонны

5.1 Ввод координат пункта наблюдения .............................................................. 5-1

5.2 Ввод высоты инструмента............................................................................... 5-2

5.3 Ввод высоты отражателя (призмы) ................................................................ 5-2

5.4 Процесс определения координат ................................................................... 5-3

5 ОПРЕДЕЛЕНИЕ КООРДИНАТ ............................................................5-1

.................................................................4-13

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)..........................................6-1

6.1 Прикладные задачи.......................................................................................... 6-1

6.1.1 Определение высот недоступных объектов........................................ 6-2

6.1.2 Измерение неприступных расстояний ................................................. 6-5

6.1.3 Определение высотной отметки пункта наблюдения.........................6-8

6.1.4 Вычисление площади ..........................................................................6-11

6.1.5 Определение координаты точки относительно базисной линии..... 6-14

6.2 Масштабный коэффициент ...........................................................................6-16

6.3 Подсветка экрана и сетки нитей ................................................................... 6-18

6.4 Режим установок 1 ......................................................................................... 6-19

6.4.1 Установка минимальной дискретности .............................................. 6-19

6.4.2 Автоматическое отключение питания................................................ 6-20

6.4.3 Исправление вертикальных и горизонтальных углов за наклон

инструмента

6.4.4 Учет инструментальных погрешностей инструмента

(только для GPT-3102N/3103N/3105N)...............................................6-21

6.4.5 Выбор типа батареи питания.............................................................. 6-22

6.4.6 Подогрев экрана................................................................................... 6-22

6.4.7 Подключение внешнего устройства к порту RS-232......................... 6-23

6.5 Регулировка контрастности экрана ..............................................................6-24

6.6 Дорожные измерения..................................................................................... 6-25

6.6.1 Ввод исходной точки............................................................................ 6-26

6.6.2 Ввод дорожных элементов.................................................................. 6-27

6.6.3 Поиск данных........................................................................................ 6-31

6.6.4 Редактирование данных......................................................................6-31

6.6.5 Ввод станции и задней точки .............................................................. 6-32

6.6.6 Дорожная разбивка.............................................................................. 6-34

6.6.7 Выбор файла........................................................................................ 6-35

6.6.8

Удаление дорожных измерений ......................................................... 6-36

..........................................................................................6-21

7 СЪЁМКА ..............................................................................................7-1

7.1 Подготовка к съёмке ........................................................................................7-3

7.1.1 Выбор файла для хранения результатов съёмки............................... 7-3

7.1.2 Выбор файла координат для съёмки ................................................... 7-4

7.1.3 Станция и задняя точка ......................................................................... 7-4

7.2 Порядок действий при проведении съёмки ................................................... 7-7

7.2.1 Поиск записанных данных в памяти инструмента ..............................7-8

7.2.2 Ввод кода точки с использованием библиотеки кодов....................... 7-9

7.2.3 Ввод кода точки из списка кодов .......................................................... 7-9

7.3 Режим измерения промерами....................................................................... 7-10

7.3.1 Измерение

7.3.2 Измерение с линейным промером .....................................................7-12

7.3.3 Промер на плоскости ........................................................................... 7-14

7.3.4 Промер до центра колонны................................................................. 7-16

7.4 Автоматическое вычисление координат...................................................... 7-17

7.5 Определение координат точки относительно линии ...................................7-18

7.5.1 Как определить координаты точки относительно базисной линии..7-18

7.5.2 Выполнение измерений....................................................................... 7-19

7.6 Редактирование библиотеки кодов ...............................................................7-20

7.7 Настройка параметров съёмки ...................................................................... 7-21

с угловым промером ........................................................ 7-10

8 РАЗБИВКА .......................................................................................8-1

8.1 Подготовка ........................................................................................................ 8-3

8.1.1 Установка масштабного коэффициента .............................................. 8-3

8.1.2 Выбор файла координат........................................................................8-4

8.1.3 Ввод координат станции .......................................................................8-5

8.1.4 Ввод координат задней точки ............................................................... 8-7

8.2 Выполнение разбивки...................................................................................... 8-9

8.2.1 Вынос в натуру точек относительно базиса ...................................... 8-11

8.3 Определение координат новой точки........................................................... 8-12

8.3.1 Метод пикетов ...................................................................................... 8-12

8.3.2 Метод обратной засечки......................................................................8-14

VII

9 РАБОТА С ПАМЯТЬЮ.........................................................................9-1

9.1 Отображение информации о состоянии внутренней памяти....................... 9-2

9.2 Поиск данных.................................................................................................... 9-3

9.2.1 Поиск результатов измерений ..............................................................9-3

9.2.2 Поиск координат..................................................................................... 9-5

9.2.3 Поиск в библиотеке кодов..................................................................... 9-6

9.3 Работа с файлами............................................................................................9-7

9.3.1 Переименование файла........................................................................ 9-8

9.3.2 Поиск данных в файле...........................................................................9-8

9.3.3 Удаление файла.....................................................................................9-9

9.4 Ввод координат непосредственно с клавиатуры.........................................9-10

9.4.1 Ввод координат (X, Y, H)......................................................................9-10

9.4.2 Ввод координат точки в формате относительно базиса.................. 9-11

9.5 Удаление

9.6 Редактирование библиотеки кодов .............................................................. 9-13

9.7 Обмен данными..............................................................................................9-14

9.7.1 Передача данных................................................................................. 9-14

9.7.2 Загрузка данных ................................................................................... 9-15

9.7.3 Настройка параметров связи..............................................................9-16

9.8 Очистка памяти...............................................................................................9-17

10 РЕЖИМ НАВЕДЕНИЯ ПО ЗВУКОВОМУ СИГНАЛУ ........................10-1

11 ПОПРАВКА В РАССТОЯНИЯ ЗА ПОСТОЯННУЮ ПРИЗМЫ /

координат точки из файла ...........................................................9-12

ПОПРАВКА БЕЗ ПРИЗМЫ................................................................11-1

12.1 Расчет поправки за атмосферу.....................................................................12-1

12.2 Ввод поправки за атмосферу........................................................................ 12-1

12 ПОПРАВКА ЗА АТМОСФЕРУ ...........................................................12-1

13 ПОПРАВКА ЗА РЕФРАКЦИЮ И КРИВИЗНУ ЗЕМЛИ .....................13-1

13.1 Формула для расчета расстояний ...............................................................13-1

16.1 Меню настройки инструмента ....................................................................... 16-1

16.2 Как выполнять настройку инструмента ........................................................ 16-4

17.1 Проверка и юстировка постоянной инструмента ........................................17-1

17.2 Проверка оптической оси .............................................................................. 17-2

17.2.1 Проверка оптической оси светодальномера и оси визирования.... 17-2

17.2.2 Проверка оптической оси лазерного целеуказателя .......................17-5

17.3 Проверка / юстировка теодолитных функций.............................................. 17-7

17.3.1 Проверка / юстировка цилиндрического уровня............................... 17-8

17.3.2 Проверка / юстировка круглого уровня ............................................. 17-8

17.3.3 Юстировка сетки нитей....................................................................... 17-9

17.3.4 Коллимационная ошибка инструмента ...........................................17-10

17.3.5 Проверка / юстировка окуляра оптического отвеса ....................... 17-11

17.3.6 Проверка / юстировка

17.3.7 Юстировка места нуля вертикального круга .................................. 17-13

17.4 Как ввести значение постоянной инструмента.......................................... 17-14

17.5 Учет систематических ошибок инструмента.............................................. 17-15

17.6 Проверка работоспособности дальномера ...............................................17-17

17.7.1 Операции поверки .............................................................................17-23

17.7.2 Средства поверки..............................................................................17-24

17.7.3 Требования к квалификации поверителей .....................................17-24

17.7.4 Требования безопасности ................................................................ 17-24

17.7.5 Условия поверки................................................................................17-24

17.7.6 Подготовка к поверке ........................................................................17-24

17.7.7 Проведение поверки ......................................................................... 17-24

17.7.8 Оформление результатов поверки.................................................. 17-26

14 ИСТОЧНИК ПИТАНИЯ И ПОДЗАРЯДКА .........................................14-1

15 ОТСОЕДИНЕНИЕ / ПРИСОЕДИНЕНИЕ ТРЕГЕРА ..........................15-1

16 РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА ............................................16-1

17 ПОВЕРКИ И ЮСТИРОВКИ...............................................................17-1

лазерного отвеса ........................................17-12

17.7 Методика поверки.................................................... 17-23

VIII

18 МЕРЫ ПРЕДОСТОРОЖНОСТИ........................................................18-1

19 ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ....................................19-1

20 ДОПОЛНИТЕЛЬНЫЕ ИСТОЧНИКИ ПИТАНИЯ...............................20-1

21 ПРИЗМЕННЫЕ СИСТЕМЫ................................................................21-1

22 СООБЩЕНИЯ ОБ ОШИБКАХ...........................................................22-1

23 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .........................23-1

ПРИЛОЖЕНИЕ

1 Двухосевая компенсация .........................................................ПРИЛОЖЕНИЕ-1

2 Меры предосторожности при зарядке и

хранении батарей .........................................................................ПРИЛОЖЕНИЕ-3

СОСТАВ СТАНДАРТНОГО КОМПЛЕКТА

Тахеометр серии GPT-3100N (с крышкой на объектив) – 1 шт.

Батарея BT-52QA - 2 шт.

Пластиковый ящик для транспортировки. (Форма ящика может отличаться от представленной на рисунке)

Зарядное устройство ВС-27BR или BC-27CR – 1 шт.

Солнечный фильтр – 1 шт.

Нитяной отвес – 1 шт.

Крючок для нитяного отвеса входит в набор инструментов.

Руководство пользователя – 1 шт.

(При покупке проверьте, что все перечисленные элементы входят в состав комплекта

инструмента.)

Чехол от дождя – 1 шт.

Набор инструментов – 1 комплект.

(юстировочная шпилька (2), отвертка (1), шестигранные ключи (2), щетка для чистки (1)).

Силиконовая салфетка – 1 шт.

Примечание : Зарядное устройство BC-27 в Северной Америке можно использовать

только в сети переменного тока с напряжением 120 В.

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

ру

)

1. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

1.1 Конструктивные элементы

Зажимный винт ручки для переноса

Ручка для переноса

Линза объектива

Лазерный указатель

Отверстие для

лазерного луча

Указатель створа

Экран

(только у GPT-

3102N/3103N/3105N

Круглый уровень

Юстировочный винт

глого уровня

Зажим

Метка высоты инструмента

Окуляр оптического отвеса

(только для приборов с оптическим отвесом)

Основание трегера

Подъемный винт

1 - 1

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

ру

Визир

Кремальера з

ительной трубы

Устройство для захвата зрительной

Окуляр зрительной трубы

Закрепительный винт ве

тикального круга

Микрометренный винт ве

тикального круга

Цилиндрический уровень

Экран

Зажим батареи питания

Батарея ВТ-52QA

Метка высоты инст

Микрометренный винт горизонтального круга

Закрепительный винт го

мента

изонтального круга

Разъем для подключения внешнего питания

Разъем подсоединения к последовательному порту

1 - 2

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

1.2 Экран

• Экран

В инструменте использован графический ЖК дисплей (4 строки по 20 символов). Как правило, в трех верхних строках отображаются данные измерений, а в нижней строке показаны функции экранных клавиш, которые изменяются вместе с режимом измерения.

• Контрастность и подсветка

Контрастность и подсветка экранов регулируются. См. Главу 6 «СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)» или

• Пример

ВК : 90o10'20" ГКп : 120

0 ГК Фикс Ввод С1↓

Режим измерения углов

Вертик. угол : 90 Горизонт. угол : 120

Единица измерения футы

30'40"

10'20"

30'40"

раздел 1.5 «Режим настройки (клавиша Ì).

ГКп : 120

30'40"

S * 65.432 m

12.345 m

h :

Измр Режим БП/П С1↓

Режим измерения расстояний

Гориз. угол : 120 Гориз. проложение : 65.432м Превышение : 12.345м

Единица измерения футы и дюймы

30'40"

ГКп : 120

30'40" S * 123.45 f h : 12.34 f

Измр Режим БП/П С1↓

ГКп : 120o30'40"

S * 123.04.6f h : 12.03.4f

Измр Режим БП/П С1↓

Гориз. угол : 120 Гориз. проложение : 123.45фт Превышение : 12.34фт

30'40"

Гориз. угол : 120 Гориз. проложение : 123 Превышение : 12

 Обозначения на экране

Экран Содержание Экран Содержание

ВК Вертикальный угол ¼ Работа дальномерной части

ГКп Горизонтальный угол

"правый"

ГКл Горизонтальный угол

m Единица измерения

f Единица измерения футы / футы и

"левый"

S Горизонтальное проложение N/P Безотражательный режим

h Превышение

Символ, обозначающий работу

метры

дюймы

лазера

30'40"

фт 4

/8дюйма

фт 3

/8дюйма

D Наклонное расстояние

X Координата (X)

Y Координата (Y)

Z Координата (Z)

1 - 3

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

1.3 Клавиши управления

Клавиши Название клавиш Функция

Буквенно-цифровая клавиатура

Режим настройки (клавиша Ì) используется для предварительной установки параметров или отображения функций в следующей последовательности:

1- Регулировка контрастности экрана; 2- Подсветка сетки нитей;

Клавиша

«звёздочка»

Клавиша измерения

координат

3- Подсветка экрана; 4- Режим измерения по призме / безотражательный режим; 5- Лазерный указатель; 6- Лазерный отвес; 7- Компенсатор; 8- Переключение функции указателя 9- Определение уровня отраженного сигнала

Режим измерения координат

створа;

Клавиша измерения

ANG Клавиша измерения

MENU Клавиша меню Переключает режим меню и стандартный режим. Установка

ESC Клавиша выхода

ENT Клавиша ввода

POWER Кнопка включения/

F1∼F4

расстояний

углов

значений

выключения

питания

Экранные

(функциональные)

клавиши

Режим измерения расстояний.

Режим измерения углов

прикладных измерений и юстировка в режиме меню.

• Возврат в режим измерений или на предыдущий уровень из

режима установок.

• Выход в режим съёмки (СЪЁМКА) и режим разбивки

(РАЗБИВКА) непосредственно из стандартного режима измерений.

• Можно использовать, как клавишу Запись для записи

результатов измерений в режиме обычных измерений. Для определения функции клавиши ESC см. Главу 16

РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

Нажмите эту клавишу, после того как набрали нужные значения для ввода в инструмент.

Источник питания ВКЛ/ВЫКЛ

Выполняют функции, которые отображены на экране.

1 - 4

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

1.4 Функциональные (экранные) клавиши

Функции экранных клавиш отображаются в нижней строке дисплея в соответствии с

выведенным режимом.

Режим измерения расстояний Режим измерения углов

ВК : 90o10'20" ГКп : 120

0°ГК ФИКС Ввод С1↓

Кмпн Повт ВК% С2↓

30'40"

Зумер П/Л Накл С3↓

[F1]

[F2] [F3] [F4]

Экранные клавиши

Режим измерения углов

ГКп: 120o30'40" S*[r] 〈 〈 m h: m

Изм

Режим БП/П С1↓

Промр Вынос Сигн С2↓

−−− м

Режим измерения координат

X: 123.456 m Y: 34.567 m H: 78.912 m

Изм

Режим БП/П С1↓

Hv Hi Cтнц С2↓

Промр м/ф/д Сигн С3↓

/д −−− С3↓

Стр.

Экр.

клавиша

1 F1 0°ГК Установка отсчета по ГК 0

F2 Фикс Фиксация горизонтального угла F3 Ввод

F4 С1↓

2 F1 Кмпн

F2 Повт Режим измерения углов методом повторений F3 ВК% Режим отображения уклона в процентах (%) F4 С2↓

3 F1 Зумер

F2 П/Л Переключение между правыми и левыми горизонтальными углами. F3 Накл

F4 С3↓

Обозн. на

экране

Функция

00'00"

Установка требуемого значения горизонтального угла путем ввода цифровых значений. Функции экранных клавиш показаны на следующей странице (С2) экрана. Статус и настройка работы компенсатора

Функции экранных клавиш показаны на следующей странице (С3) экрана. Включение звукового сигнала для значения горизонтального угла кратного 90°

Переключение (ВКЛ/ВЫКЛ) режима измерения вертикальных углов относительно горизонта Функции экранных клавиш показаны на следующей странице (С1) экрана.

1 - 5

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

Режим измерения расстояний

1 F1 Измр Начать измерения

F2 Режим Выбор режима измерения расстояний Точный/Грубый/Слежение F3 БП/П Переключение режимов измерения расстояний с отражателем / без

отражателя.

F4 С1↓ Функции экранных клавиш показаны на следующей странице (С2)

экрана.

2 F1 Промр Выбор вида промера

F2 Вынос Выбор режима для выноса в натуру F3 Сигн Выбор режима наведения по уровню отраженного сигнала, ввод

постоянных для работы по призме и без нее, ввод метеоданных.

F4 С2↓

3 F2 м/ф/д Переключение единиц измерения: метры, футы или футы и дюймы.

F4 С3↓ Функции экранных клавиш показаны на следующей странице (С1)

Функции экранных клавиш показаны на следующей странице (С3) экрана.

экрана.

Режим определения координат

1 F1 Измр Начать измерения

F2 Режим Выбор режима измерения расстояний Точный/Грубый/Слежение F3 БП/П Переключение режимов измерения с отражателем / без отражателя. F4 С1↓ Функции экранных клавиш показаны на следующей странице (С2)

экрана.

2 F1 Hv Ввод высоты визирования (наведения).

F2 Hi F3 Стнц F4 С2↓

3 F1 Промр Выбор вида промера

F2 м/ф/д Переключение единиц измерения: метры, футы или футы и дюймы. F3 Сигн Выбор режима наведения по уровню отраженного сигнала, ввод

F4 С3↓

Ввод высоты инструмента. Ввод координат станции Функции экранных клавиш показаны на следующей странице (С3)

экрана.

постоянных для работы по призме и без нее, ввод метеоданных. Функции экранных клавиш показаны на следующей странице (С1)

экрана.

1 - 6

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

1.5 Режим настройки (клавиша )

Нажмите клавишу (Ì) для просмотра экранного меню. В режиме настройки (Ì) можно выбрать установку следующих параметров:

1. Регулировка контрастности экрана (от 0 до 9) [ S T ]

2. Подсветка сетки нитей (от 1 до 9) [ W или X ]

3. Подсветка экрана ВКЛ/Мигание/ВЫКЛ

4. Выбор режима измерения по призме или без призмы

5. Функция указателя работы лазера

6. Функция лазерного отвеса ВКЛ/ВЫКЛ (Только для приборов с лазерным отвесом)

7. Поправка за наклон инструмента

8. Переключение функции указателя створа ВКЛ/ВЫКЛ

9. Определение уровня отраженного сигнала

Примечание: Режим настройки (клавиша Ì) не работает, если эта же функция

вызвана в главном меню инструмента.

ВК : 77° 42'30" ГКп: 120°30'40"

0°ГК Фикс Ввод С1↓

ВК : 77° 42'25"

ВКЛ/ВЫКЛ

Нажмите клавишуÌ

ВК : 77° 42'25"

клавиша

F1 ---- ----

S или T

W или X

Обознач. на

экране

NP/P Выбор режима измерения расстояний:

Включение / выключение подсветки экрана.

NP (без призмы) / P (по призме) Переключение функции указателя работы лазера:

ВКЛ/Мигание/ВЫКЛ Переключение функции лазерного отвеса ВКЛ / ВЫКЛ

Состояние и настройка работы компенсатора. Если функция включена, то значение поправки за наклон инструмента отображается на экране, поправка для измеренных углов автоматически учитывается.

Переключение функции указателя створа ВКЛ /ВЫКЛ

В данном режиме отображается уровень принимаемого дальномерного сигнала (СИГНАЛ), поправка за атмосферу (PPM) и поправки для работы по призме и без нее (ПЗМ и БПР).

Регулировка контрастности экрана (0-9).

(только для приборов с лазерным отвесом)

Настройка подсветки сетки нитей (1-9) Включение / выключение подсветки сетки нитей связано с

переключением функции подсветки экрана.

Нажмите клавишуÌ

Функция

1 - 7

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

• Регулировка контрастности экрана (Кнтр): уровень 0 ÷ 9

Нажмите клавишу [S] или [ T], чтобы увеличить или уменьшить контрастность экрана.

• Подсветка сетки нитей (Нити): уровень 1 ÷ 9

Нажмите клавишу [W] или [X], чтобы отрегулировать подсветку сетки нитей. С каждым последующим нажатием клавиши будет меняться интенсивность подсветки.

• Подсветка экрана ВКЛ/ВЫКЛ

Для включения подсветки нажмите клавишу [F1]. Для отключения подсветки нажмите клавишу [F1] еще раз.

• Переключение режимов измерения расстояний по призме / без

призмы

Для переключения режимов измерения расстояний по призме / без призмы нажмите клавишу [F2] (БП/П). Более подробно об этом см. Главу 4 «ИЗМЕРЕНИЕ РАССТОЯНИЙ».

• Переключение функции указателя работы лазера ВКЛ / Мигание /

ВЫКЛ

Всякий раз при нажатии клавиши [F3] лазерный указатель последовательно загорается, мигает или гаснет. Видимый лазерный луч помогает быстрее навестись на цель.

Лазерный указатель

• Лазерный указатель показывает точное направление на цель.

• Когда работает дальномерная часть, лазерный указатель

• Расстояние, на котором можно использовать функцию

• Вы не можете видеть лазерный луч, если смотреть на него

• При включенной функции лазерного указателя время работы

Юстировка лазерного указателя описывается в разделе 17.2.2 «Поверка оптической оси лазерного указателя».

мигает.

лазерного условий, а также зрения оператора.

через окуляр зрительной трубы. Поэтому следите, куда он показывает, просто невооруженным глазом.

прибора от внутренней батареи сокращается.

указателя, зависит от климатических и погодных

1 - 8

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

• Режимы работы компенсатора

Установка режима работы компенсатора (1 ось, 2 оси, ВЫКЛ), произведенная в этом режиме, не сохраняется в памяти прибора после отключения питания. Если Вы хотите, чтобы выбранный Вами режим сохранялся в памяти прибора и использовался после включения питания, см. инструкцию в разделе 6.4.3 «Исправление вертикальных и горизонтальных углов за наклон инструмента».

• Указатель створа

• Данная функция полезна для определения положения призмы, например при

выносе в натуру. Человек, который держит призму, легко может определить направление оптической оси прибора (т.е. выйти в створ инструмента), с помощью 2 красных индикаторов – мигающего и горящего непрерывно. Если использовать функцию указателя створа, время работы прибора от внутренней батареи сокращается.

• Порядок работы

Для включения функции указателя створа нажмите клавишу [F3]. Если смотреть на окуляр зрительной трубы, то правый индикатор будет мигать, а левый – гореть непрерывно.

Указатель створа используется при работе на удалениях до 100м. Эффективность зависит от погодных условий и остроты зрения реечника.

Посмотрите на рисунок справа: если вы видите только переместитесь вправо от тахеометра, а если вы видите только мигающий индикатор, то переместитесь влево. Положение посередине между двумя индикаторами при одинаковой их яркости и является створом инструмента.

Для выключения функции указателя створа, нажмите еще раз клавишу [F3].

горящий индикатор, то

Горит непрерывно

Мигает

Призма

• Отображение уровня отраженного сигнала

В данном режиме отображается уровень принимаемого дальномерного сигнала. При приеме отраженного от призмы сигнала раздается звуковое предупреждение

(если произведена соответствующая предварительная установка, см. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА»). Эта функция особенно полезна при

наведении на призму в условиях плохой видимости (туман, листва, трава и т.п.). Нажмите клавишу [F4] для перехода в

(1) Отключение этой функции описывается в Главе 16 «РЕЖИМ НАСТРОЙКИ

ИНСТРУМЕНТА».

(2) Уровень отраженного сигнала можно также задать в режиме измерения

расстояний.

В этом режиме можно просмотреть и ввести значения температуры, давления, поправку за атмосферу, поправку за постоянную призмы и постоянную безотражательного режима. Подробности см. в Главах 10 «РЕЖИМ ПО ЗВУКОВОМУ СИГНАЛУ», 11 «ПОПРАВКА ЗА ПОСТОЯННУЮ ПРИЗМЫ / ПОПРАВКА БЕЗ ПРИЗМЫ» и 12 «ПОПРАВКА ЗА АТМОСФЕРУ».

экран уровня отраженного сигнала.

НАВЕДЕНИЯ

1 - 9

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

1.6 Разъем последовательного порта RS-232C

• В каждом из режимов будут выводиться следующие данные.

• В грубом режиме данные на экране и на выходе в точности соответствуют тем, что

• В режиме слежения на выходе отображаются только результаты измерения

Подробную информацию, необходимую для соединения накопителя данных с

Разъем последовательного порта используется для подключения тахеометра серии GPT-3100N к компьютеру или накопителю данных фирмы TOPCON, что позволяет

принимать на компьютере результаты измерений, передаваемые с прибора, или пересылать с компьютера на тахеометр предустановленные значения горизонтального угла и т.д.

Режим Выходные данные

Режим измерения углов (ВК, ГКп или ГКл) (ВК в процентах)

Режим измерения горизонтальных проложений (ГКп, S, h)

Режим измерения наклонных дальностей (ВК, ГКп, D)

Режим измерения координат X, Y, H, ГКп (или ВК, ГКп, D,

представлены выше.

расстояний.

тахеометром серии GPT-3100N, можно получить из Руководства по интерфейсу, которое не входит в

стандартный комплект поставки и заказывается дополнительно.

ВК, ГКп или ГКл

ГКл, S, h

ВК, ГКп, D, S

X, Y, H)

1 - 10

1 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ОБЩИЕ ФУНКЦИИ

1.7 Включение / Выключение лазерного отвеса

(только для приборов с лазерным отвесом)

Функция лазерного отвеса помогает легко отцентрировать инструмент над точкой. Вы можете использовать два способа, чтобы включить/выключить лазерный отвес.

• Включение/выключение лазерного отвеса функциональной клавишей на

экране настройки работы компенсатора

Порядок действий Действие Экран

(1) Нажмите клавишу [F4], чтобы получить

доступ к функции на стр. 2 экрана.

(2) Нажмите клавишу [F1] (Кмпн). В случае, если уже было выбрано ВКЛ, то

на экране отображается значение поправки за наклон инструмента.

(3) Нажмите клавишу [F4](Л.Отвес). При каждом нажатии клавиши

[F4](Л.Отвес) функция лазерного отвеса

будет попеременно включаться и выключаться.

 Каждый раз при работе лазера во второй строке справа появляется соответствующий

символ.

• Включение/выключение лазерного отвеса из главного меню (MENU)

Компенсатор: [2 оси] X:-0°00'25"

Y: 0°00'20"

1ось 2оси Выкл Л.Отвес

[F4]

[F1]

[F3]

ВК : 90°10'20" ГКп: 120°30'40"

0° ГК Фикс Ввод С1↓ Кмпн Повт ВК% С2↓

Компенсатор: [2 оси]

X: -0°00'25" Y: 0°00'20" 1ось 2оси Выкл Л.Отвес

Компенсатор: [2 оси] X:-0°00'25"

Y: 0°00'20" 1ось 2оси Выкл Л.Отвес

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU].

(2) Нажмите клавишу [F4](С↓), чтобы

получить доступ к функции на стр. 2 экрана.

(3) Нажмите клавишу [F3].

(4) Нажмите клавишу [F1] или [F2] для

включения или выключения функции лазерного отвеса.

Автоматическое отключение функции лазерного отвеса

Вы можете задать автоматическое отключение функция лазерного отвеса через определенный промежуток времени (от 1 до 99 минут). По умолчанию этот промежуток времени равен 3 минутам. Вы можете также выключить функцию автоматического отключения лазерного отвеса, подробнее см. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

[MENU]

[F4]

[F3]

[F1] или [F2]

MENU 1/3

F1 :Съёмка F2 :Разбивка F3 :Память С1↓

MENU 2/3

F1 :Программы F2 :Масштб. коэф. F3 :Лазерн. отвес P1↓

Лазерн. отвес [выкл]

F1 :вкл F2 :выкл

Лазерн. отвес [выкл]

F1 :вкл F2 :выкл

1 - 11

2 ПОДГОТОВКА К ИЗМЕРЕНИЯМ

2.1 Подключение питания

(не требуется при использовании встроенная Ni-MH батарея BT-52QА)

Подсоединение внешней батареи питания описывается ниже.

• Батарея питания большой емкости BT-3L

Используется кабель PC-6.

Концы разъема

Внешняя батарея

Кабель

PC-6

BT-3L

PC-6

Примечание: Также можно использовать встраиваемую Ni-Cd батарею BT-32Q.

В случае применения батареи BT-32Q необходимо изменить тип используемых батарей в режиме установок (см. раздел 6.4.5 «Выбор типа батареи питания»).

2 - 1

2 ПОДГОТОВКА К ИЗМЕРЕНИЯМ

2.2 Установка инструмента для выполнения измерений

Установите инструмент на штативе. Точно отнивелируйте и отцентрируйте инструмент.

Используйте штативы со становым винтом диаметром 5/8 дюйма и шагом резьбы, 11

Для справки: Нивелирование и центрирование инструмента

витков на дюйм, например штатив Type E фирмы TOPCON.

1.Установка штатива

Выдвиньте ножки на удобную длину и закрепите их винтами.

(2) Поверните инструмент на 90° вокруг

вертикальной оси, а затем, вращая подъемный винт С, выведите пузырек на центр.

2.Закрепление инструмента на штативе

Аккуратно установите инструмент на головку штатива. Слегка ослабив становой винт, сместите прибор так, чтобы нитяной отвес находился точно над центром пункта, после чего закрепите становой винт.

3.Грубое нивелирование инструмента по круглому уровню

(1) Вращайте

положения, при котором пузырек будет лежать на линии перпендикулярной той, что проходит через центры двух подъемных винтов А и В.

Подъемный винт A

(2) Вращайте подъемный винт С, чтобы

поместить пузырек круглого уровня по центру.

подъемные винты А и В до

Подъемный винт C

Подъемный винт B

(3) Повторите процедуры (1) и (2) при каждом

развороте инструмента на 90° и проверьте, находится ли пузырек в центре во всех четырех положениях.

5.Центрирование с использованием оптического отвеса

Отрегулируйте окуляр оптического отвеса под ваше зрение. Ослабив становой винт, передвиньте инструмент так, чтобы совместить центр пункта с центром оптического отвеса, после чего передвигайте инструмент, при этом не вращая его: это позволит добиться наименьшего смещения пузырька уровня.

Подъемный винт C

90°

затяните становой винт. Аккуратно

Точка

Центр оптического отвеса

4.Точное нивелирование инструмента по цилиндрическому уровню

(1) Используя микрометренный и

закрепительный винты горизонтального круга, разверните инструмент так, чтобы цилиндрический уровень располагался параллельно линии, соединяющей подъемные винты А и В. Затем, поворачивая подъемные винты А и В, выведите пузырек цилиндрического уровня на центр.

Подъемный винт A

Подъемный винт B

6.Окончательное нивелирование инструмента

Точно отнивелируйте инструмент, выполняя те же действия, что и на этапе 4. Вращая инструмент, проверьте, что пузырек цилиндрического уровня находится по центру независимо от направления зрительной трубы, после чего крепко затяните становой винт.

2 - 2

2.3 Кнопка включения питания

 Убедитесь, что инструмент правильно отнивелирован.

 Включите питание

Кнопка включения питания

TOPCON GPT-3100N

ВК : 90°10'20" ГКп : 0°00'00"

0° ГК Фикс Ввод С1↓

 По индикатору на экране проконтролируйте текущее состояние батареи питания.

Установите новую заряженную батарею или зарядите старую, если индикатор указывает на разрядку батареи или на экран выведено сообщение «Battery empty». См. раздел 2.4 «Индикатор текущего состояния батареи питания».

2 ПОДГОТОВКА К ИЗМЕРЕНИЯМ

Индикатор текущего состояния

батареи питания

 Регулировка контрастности

При включении прибора Вы можете проверить значение постоянной отражателя (ПЗМ), постоянной

а также отрегулировать контрастность дисплея. Вызов этой экранной формы описывается в Главе 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

Контрастность ПЗМ : 0.0 PPM : 0 БПР : 0.0 ↓ ↑ --- ОК

Нажимая клавишу  Для сохранения установленного значения в энергонезависимой памяти прибора нажмите клавишу [F4] (ОК).

для измерений без призмы (БПР), поправку за атмосферу (PPM),

[F1](↓) или [F2](↑), можно отрегулировать контрастность.

2 - 3

2 ПОДГОТОВКА К ИЗМЕРЕНИЯМ

2.4 Индикатор текущего состояния батареи питания

Индикатор показывает текущее состояние батареи питания.

ВК : 90°10'20" ГКп : 0°00'00"

0° ГК Фикс Ввод С1↓

Индикатор текущего состояния

батареи питания

<Батарея разряжена>

Можно проводить измерение

Питания недостаточно. Батарею следует подзарядить или заменить.

Мигает

Другие сообщения исчезают с

экрана.

Невозможно выполнить измерение. Необходимо подзарядить или заменить батарею.

Примечание : 1 Время работы от батареи зависит от внешних условий, таких как температура

окружающей среды, время подзарядки, количество циклов заряд-разряд и т.д. Чтобы избежать перебоев в работе, рекомендуется заряжать батарею заранее или подготовить запасные полностью заряженные батареи.

2 Сведения по общему использованию батареи содержатся в Главе 14

«ИСТОЧНИК ПИТАНИЯ И ПОДЗАРЯДКА

3 Индикатор текущего состояния батареи показывает уровень заряда по

отношению к текущему режиму работы прибора. Символ нормальной работоспособности батареи в режиме измерения углов не гарантирует, что эту же батарею можно использовать в режиме измерения расстояний. При переключении из режима измерения углов в режим измерения расстояний может произойти остановка в работе, если недостаточно емкости батареи, поскольку в этом режиме энергии потребляется больше, чем в режиме измерения углов.

».

для режима измерения расстояний

2 - 4

2 ПОДГОТОВКА К ИЗМЕРЕНИЯМ

2.5 Компенсация отсчетов вертикальных и горизонтальных

углов за наклон инструмента

(GPT-3107N компенсирует только отсчет вертикального угла)

Ось вращения инструмента

Когда датчики наклона включены, вертикальный и горизонтальный углы автоматически корректируются за отклонение инструмента от вертикального положения. Для обеспечения точного измерения углов датчики наклона (компенсатор) должны быть включены. Экран, на котором отображается отклонение инструмента от вертикали, также можно использовать для точного нивелирования прибора. Если на экране появляется сообщение «ПРОВЕРЬТЕ УРОВЕНЬ», это значит

, что инструмент отклонился за пределы

работы автокомпенсатора и прибор необходимо отнивелировать вручную.

Зенит

Вертикальная ось

инструмента

Продольный наклон оси оси вращения тахеометра

Горизонт Ось вращения трубы

Зенит

Поперечный наклон оси вращения тахеометра

• Тахеометры серии GPT-3100N компенсируют отсчеты как вертикальных, так и

горизонтальных углов за наклон оси вращения в продольном и поперечном направлениях.

• Более подробная информация о двухосевой компенсации содержится в ПРИЛОЖЕНИИ

1 «Двухосевая компенсация».

При превышении пределов компенсации. (Предупреждение ПРОВЕРЬТЕ УРОВЕНЬ)

ВК : ° ' " ГКп : ° ' "

<Продоль. наклон>

Продольный наклон инструмента вне

допуска

ВК : º ' " ГКп

: ° ' "

<Поперечн. наклон>

Поперечный наклон инструмента вне

допуска

Вк : ° ' " ГКп : ° ' "

<Проверьте уровень>

Наклон инструмента вне допуска

• Автоматическое включение компенсации за наклон инструмента при включении питания

описывается в разделе 6.4.3 «Исправление вертикальных и горизонтальных углов за наклон инструмента».

• Когда инструмент работает в условиях вибрации или в ветреную погоду, отсчеты

вертикальных или горизонтальных углов могут быть неустойчивыми. В этом случае вы можете отключить функцию автокомпенсации вертикальных / горизонтальных наклон инструмента.

углов за

2 - 5

2 ПОДГОТОВКА К ИЗМЕРЕНИЯМ

• Включение компенсатора наклона с использованием

экранной клавиши

Позволяет вам включить/отключить коррекцию за наклон. Обратите внимание на то, что после

отключения питания данная установка в памяти не сохраняется.

[Пример] Отключение автокомпенсации (Кмпн выкл) по 2 осям (X,Y)

Порядок действий Действие Экран

(1) Нажмите клавишу [F4], чтобы получить

доступ к функции на стр. 2 экрана.

(2) Нажмите клавишу [F1](Кмпн). В случае если уже было выбрано (ВКЛ), то

на экране отображается значение поправки за наклон.

(3) Нажмите клавишу [F3](Выкл).

(4) Нажмите клавишу [ESC].

[F4]

[F1]

[F3]

[ESC]

ВК : 90°10'20" ГКп : 120°30'40"

0° ГК Фикс Ввод С1↓

Кмпн Повт ВК% С2↓

Компенсатор: [2 оси] X :-0°00'25" Y : 0°00'20" 1 ось 2 оси Выкл −−−

Компенсатор: [Выкл]

1 ось 2 оси Выкл −−−

ВК : 90°10'20" ГКп : 120°30'40"

Кмпн Повт ВК% С2↓

• Представленный здесь режим установки не будет сохранен в памяти после отключения

питания. Включение коррекции за наклон инструмента в набор параметров, используемых при включении (с сохранением в памяти после отключения питания), описывается в разделе

6.4.3 «Исправление вертикальных и горизонтальных углов за наклон инструмента».

2 - 6

2 ПОДГОТОВКА К ИЗМЕРЕНИЯМ

2.6 Ввод буквенно-цифровых символов

Вы можете вводить буквенно–цифровые символы, например высоту инструмента, высоту

призмы, название точки стояния и задняя точка и т.д.

• Выбор поля для ввода данных [Пример] Точка наблюдения в режиме сбора данных.

Стрелка указывает на поле ввода.

При нажатии клавиши [ стрелка перемещается вверх или вниз.

] или [ ]

[ ] или [ ]

Станц.# →ST-01 Код : Hi : 0.000 m Ввод Поиск Сохр XYH

Стнц# : ST-01 Код → Hi : 0.000 m Ввод Поиск Сохр XYH

PT# : ST-01 Код : Hi → 0.000 m Ввод Поиск Сохр XYH

• Ввод символов [Пример] TOPCON-1.

(1) Используя клавишу [

передвиньте стрелку для выбора поля ввода.

Клавиши для ввода букв и цифр

] или [ ],

Тчк# → Код : Hi : 0.000 m [Ввод] [Поиск] [Сохр] [XYH]

2 - 7

2 ПОДГОТОВКА К ИЗМЕРЕНИЯМ

(2) Нажмите клавишу [F1](Ввод).

Стрелка заменяется знаком равенства (=). Инструмент переключается в режим ввода цифр.

(3) Нажмите клавишу [F1](БУК).

Инструмент переключается в режим ввода букв.

(4) Нажмите экранную клавишу, чтобы

ввести соответствующую букву алфавита.

(5) Точно таким же образом введите

остальные буквы названия.

(6) Нажмите снова клавишу [F1](ЦИФ).

Инструмент вновь возвращается в режим ввода цифр.

Тчк# = Код : Hi : 0.000 m

[БУК] [ПРБ] [ЧИС] [OK]

Тчк# = Код : Hi : 0.000 m

[ЦИФ] [ПРБ] [ЧИС] [OK]

Тчк# =T Код : Hi : 0.000 m [БУК] [ПРБ] [ЧИС] [OK]

Тчк# =TOPCON Код : Hi : 0.000 m [ЦИФ] [ПРБ] [ЧИС] [OK]

Тчк# =TOPCON Код : Hi : 0.000 m [БУК] [ПРБ] [ЧИС] [OK]

(7) Нажмите экранную клавишу, чтобы

ввести соответствующий цифровой символ. Пример: Последовательно нажимается [-] и [1].

(8) Нажмите клавишу [F4](OK).

Стрелка перемещается к следующему полю ввода. Точно таким же образом введите остальные названия.

• Чтобы исправить уже введенный символ, нажмите клавишу [] или [] и введите

правильное значение.

Тчк# =TOPCON-1

Код : Hi : 0.000 m [БУК] [ПРБ] [ЧИС] [OK]

2 - 8

3 ИЗМЕРЕНИЕ УГЛОВ

3.1 Измерение вертикального и правого горизонтального

углов

Убедитесь, что выбран режим измерения углов.

Порядок действий Действие Экран

(1) Наведитесь на 1-ю цель (А). Набл. A

(2) Установите отсчет по горизонтальному кругу

на цель А равный 0° 00' 00".

[F1]

Для этого нажмите клавишу [F1](0°ГК), а

затем клавишу [F3](Да).

[F3]

(3) Наведитесь на 2-ю цель (В).

Набл. B

На экране отобразится искомое значение

вертикального/горизонтального угла на цель В.

ВК : 90°10'20" ГКп: 120°30'40"

0° ГК Фикс Ввод С1↓

Установка ГК=0 >OK?

−−− −−− [Да] [Нет]

ВК : 90°10'20" Гкп : 0°00'00"

0° ГК Фикс Ввод С1↓

ВК : 98°36'20" ГКп : 160°40'20"

0° ГК Фикс Ввод С1↓

Для справки

Как правильно наводиться на цель

(1) Направьте зрительную трубу на светлый объект (например, на небо). Вращайте кольцо

окуляра для наведения резкости до положения, когда перекрестье сетки нитей станет четко видно.

(Совет: при выполнении фокусировки, сначала поверните кольцо для наведения резкости

по часовой стрелке, а затем фокусируйте, вращая кольцо против часовой стрелки.)

(2) По визиру наведитесь

расстояние.

(3) Сфокусируйтесь на цель, используя для этого

кремальеру зрительной трубы.

∗ Если при наблюдении в зрительную трубу

возникает параллакс по вертикальной или горизонтальной оси между перекрестьем нитей и целью, это означает, что неправильно выполнена фокусировка или плохо наведена резкость. Это отрицательно сказывается на точности измерений. Устраните параллакс, тщательно выполнив фокусировку сетки нитей и цели.

на цель. Для этого между визиром и вами должно быть некоторое

Кремальера

Окуляр (Кольцо для наведения резкости)

∞

3 - 1

3.2 Переключение режима «Правые/Левые» горизонтальные углы

(1) Дважды нажмите клавишу [F4](↓), чтобы

(2) Нажмите клавишу [F2](П/Л). Режим измерения горизонтальных углов

(3) Выполните измерения так же, как и в

Убедитесь в том, что выбран режим измерения углов.

Порядок действий Действие Экран

получить доступ к функции на стр. 3 экрана.

дважды

переключится из правых углов (ГКп) на левые углы (ГКл).

режиме правых горизонтальных углов (ГКл).

[F4]

[F2]

ВК : 90°10'20" ГКп : 120°30'40"

0° ГК Фикс Ввод С1↓

Кмпн Повт ВК% С2↓ Зумер П/Л Накл С3↓

ВК : 90°10'20" ГКп: 239°29'20"

Зумер П/Л Накл С3↓

3 ИЗМЕРЕНИЕ УГЛОВ

• Каждый раз при нажатии клавиши [F2](П/Л) происходит переключение режима «Правые/Левые» горизонтальные углы (ГКп/ГКл).

3.3 Измерение от исходного дирекционного / ориентирного направления

3.3.1 Установка ориентирного направления путем фиксации угла

(1) С помощью микрометренного винта

(2) Нажмите клавишу [F2](Фикс).

(3) Наведитесь на цель.

(4) Нажмите клавишу [F3](Да) для фиксации

На экране вновь отображается обычный

∗1) Чтобы вернуться в предыдущий режим, нажмите клавишу [F4](Нет).

Убедитесь в том, что выбран режим измерения углов.

Порядок действий Действие Экран

Отображение

горизонтального круга установите значение исходного дирекционного направления

значения угла

на экране

Набл. цели

отсчета по горизонтальному кругу. *1)

режим измерения углов.

ВК : 90°10'20" ГКп : 130°40'20"

0° ГК Фикс Ввод С1↓

[F2] ГК зафиксирован

ГКп: 130°40'20" >Установить?

−−− −−− [Да] [Нет]

[F3]

ВК : 90°10'20" ГКп: 130°40'20"

0° ГК Фикс Ввод С1↓

3 - 2

3 ИЗМЕРЕНИЕ УГЛОВ

3.3.2 Установка ориентирного направления с помощью клавиатуры

Убедитесь в том, что выбран режим измерения углов.

Порядок действий Действие Экран

(1) Наведитесь на цель. Набл. цели

(2) Нажмите клавишу [F3](Ввод). [F3]

(3) Нажмите клавишу F1 (Ввод)

[F1]

(4) Введите с клавиатуры значение для

исходного направления. *1)

70.4020 [F4]

Например:70°40'20"

По завершении можно производить

стандартные измерения от исходного горизонтального угла.

ВК : 90°10'20" ГКп : 170°30'20"

0° ГК Фикс Ввод С1↓

Ввод отсчёта по ГК ГКп: Формат: ГГГ.ММСС

Ввод −−− −−− ОК

Ввод отсчёта по ГК ГКп: Формат: ГГГ.ММСС

−−− −−− [Чис] [ОК]

ВК : 90°10'20" ГКп: 70°40'20"

0° ГК Фикс Ввод С1↓

∗1) См. раздел 2.6 «Ввод буквенно-цифровых символов».

3.4 Режим отображения уклона в процентах (%)

Убедитесь в том, что выбран режим отображения углов.

Порядок действий Действие Экран

(1) Нажмите клавишу [F4](↓), чтобы перейти на

стр.2 экрана.

(2) Нажмите клавишу [F3](ВК%). *1)

∗1) Каждый раз при нажатии клавиши [F3](ВК%) происходит переключение режима

представления вертикальных углов.

• Когда измерения проводятся при значениях более ±45° (±100%) от горизонта, на экране

отображается <Ошибка>.

ВК : 90°10'20" ГКп: 170°30'20"

0° ГК Фикс Ввод С1↓

[F4]

Кмпн Повт ВК% С2↓

[F3] ВК : -0.30 %

ГКп: 170°30'20"

Кмпн Повт ВК% С2↓

3 - 3

3 ИЗМЕРЕНИЕ УГЛОВ

3.5 Измерение углов методом повторений

• Измерение углов методом повторений можно выполнять и при правом положении

горизонтального круга.

Убедитесь в том, что выбран режим измерения углов.

Порядок действий Действие Экран

(1) Нажмите клавишу [F4](↓), чтобы перейти на

стр. 2 экрана.

(2) Нажмите клавишу [F2](Повт). [F2] Измерение угла методом

(3) Нажмите клавишу [F3](Да). [F3] Повт. угла Приём [ 0]

(4) Наведитесь на цель А и нажмите клавишу

[F1] (0°ГК).

(5) Нажмите клавишу [F3](Да).

[F4]

ВК : 90°10'20" ГКп: 170°30'20"

0° ГК Фикс Ввод С1↓

Кмпн Повт ВК% С2↓

повторений

>OK ?

−−− −−− [Да] [Нет]

Сум : 0°00'00" Гу : 0° ГК Вых Повт Фикс

Набл. A

[F1]

Метод повторений Установить ГК=0° ?

−−− −−− [Да] [Нет]

[F3] Повт. угла Приём [ 0]

Сум : 0°00'00" ГУ :

0° ГК Вых Повт Фикс

(6) Наведитесь на цель В, вращая для этого

закрепительный винт и микрометренный винт горизонтального круга.

Нажмите клавишу [F4](Фикс).

(7) Повторно наведитесь на цель А, вращая для

этого закрепительный винт и микрометренный винт горизонтального круга, и нажмите клавишу [F3](Повт).

(8) Повторно наведитесь на цель В, вращая для

этого закрепительный винт и микрометренный винт горизонтального круга, и нажмите клавишу [F4](Фикс).

(9) Повторите процедуры (7) и (8) , чтобы

выполнить измерения при желаемом количестве повторений.

Набл. B

[F4]

Повторное

набл. A

[F3]

Повторное

набл. B

[F4]

Повт. угла Приём [ 1] Сум : 45°10'00" ГУ : 45°10'00" 0° ГК Вых Повт Фикс

Повт. угла Приём [ 2] Сум : 90°20'00" ГУ : 45°10'00" 0° ГК Вых Повт Фикс

Повт. угла Приём [ 4] Сум : 180°40'00" ГУ : 45°10'00" 0° ГК Вых Повт Фикс

[Пример] 4 повтора

3 - 4

3 ИЗМЕРЕНИЕ УГЛОВ

(10) Для возврата в стандартный режим

измерения углов нажмите клавишу [F2](Вых) или клавишу [ESC].

[ESC]

или [F2]

Метод повторений Выйти из программы?

−−− −−− [Да] [Нет]

(11) Нажмите клавишу [F3](Да).

[F3]

ВК : 90°10'20" ГКп: 170°30'20"

0° ГК Фикс Ввод С1↓

• Горизонтальный угол с дискретностью отсчетов 1” может суммироваться до значения: 3600°00’00’’ для правых горизонтальных углов или 3600°00’00’’ для левых горизонтальных углов

В случае взятия отсчета с дискретностью в 5”, горизонтальный угол может суммироваться до значения ±3599°59’55’’.

• Если в итоге отклонение от первого результата измерения превышает ±30”, то на экране появляется сообщение об ошибке.

3.6 Звуковой сигнал при увеличении горизонтального

угла на каждые 90°

Когда горизонтальный угол попадает в диапазон значений менее чем ±1° от 0°, 90°, 180° или 270° раздается звуковой сигнал. Звучание прекращается только, когда

горизонтальный угол установлен на 0°00’00’’, 90°00’00’’, 180°00’00’’ или 270°00’00’’. Данная установка не сохраняется в памяти после отключения питания. Включение её в набор параметров, сохраняемых в памяти «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

Убедитесь в том, что выбран режим измерения углов.

(1) Дважды нажмите клавишу

Порядок действий Действие Экран

перейти на стр. 3 экрана.

[F4](↓), чтобы

(2) Нажмите клавишу [F1](Зумер). На экран выводится предыдущая установка.

(3) Нажмите клавишу [F1](Вкл) для включения

звукового сигнала или клавишу [F2](Выкл) для отключения звукового сигнала.

(4) Нажмите клавишу [F4](ОК).

инструмента, описывается в Главе 16

[F4]

дважды

ВК : 90°10'20" ГКп: 170°30'20"

0° ГК Фикс Ввод С1↓

Кмпн Повт ВК% С2↓ Зумер П/Л Накл С3↓

[F1] Звук. cигнал [Вык]

при отсчётах по ГК кратных 90° [Вкл] [Вык] −−− ОК

[F1] или [F2] Звук. cигнал [Вкл]

при отсчётах по ГК кратных 90° [Вкл] [Вык] −−− ОК

[F4]

ВК : 90°10'20" ГКп : 170°30'20"

0° ГК Фикс Ввод С1↓

3 - 5

3 ИЗМЕРЕНИЕ УГЛОВ

3.7 Направление счета вертикального угла

Вертикальный угол отсчитываются следующим образом.

+90

-90

Порядок действий Действие Экран

(1) Нажмите клавишу [F4](↓) дважды, чтобы

перейти на стр. 3 экрана.

(2) Нажмите клавишу [F3](Накл) *1)

дважды

[F4]

[F3]

ВК : 98°10'20" ГКп: 170°30'20"

0° ГК Фикс Ввод С1↓

Кмпн Повт ВК% С2↓ Зумер П/Л Накл С3↓

ВК : - 8°10'20" ГКп : 170°30'20"

Зумер П/Л Накл С3↓

∗1) Каждый раз при нажатии клавиши [F3](Накл) происходит переключение режима экрана.

3 - 6

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

Расстояния менее 1 м и более 500 м в безотражательном режиме отображаться не будут.

Измерения по призме и без нее

Вы можете выбрать режим измерений по отражателю и на цель, не обрудованную

отражателем.

• Независимо от того, используется ли лазерный указатель или нет, проведение

измерений возможно в любом режиме: как по призме, так и без нее. Это значит, что если Вы работаете с прибором серии GPT-3100N на открытом воздухе, в условиях города и т.д., то функцию лазерного указателя можно отключить, чтобы прямой лазерный луч не повредил кому-нибудь зрение.

• При использовании отражательной пластины выполняйте измерения по призме.

• Чтобы выполнить измерения по призме, убедитесь, что именно этот режим

выставлен Вами, в противном случае точность измерений не гарантируется.

• В безотражательном

дальностей, такие как измерение расстояний, координат, промеры и вынос в натуру.

• Для переключения в режим измерения по призме и обратно нажмите экранную

клавишу [БП/П]. В безотражательном режиме в правом верхнем углу экрана отображается индикатор [NP].

Смена режимов должна производиться перед началом измерений.

Пример: Измерение расстояний Определение координат

ГКп: 120

S : 65.432 m h : 12.345 m

Измр Режим БП/П С1↓

• Вы можете задать, чтобы при включении прибора устанавливался

безотражательный режим измерения расстояний. Более подробно об этом см. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

• В случае наблюдения в безотражательном режиме близко стоящей призмы вы не

получите никаких результатов из-за слишком высокого уровня отраженного сигнала.

режиме вы можете выполнять все виды измерения

30'40"

Для смены режима нажмите экранную клавишу [БП/П].

Индикатор безотражательного режима

X: 123.456 m Y: 34.567 m H: 12.345 m Измр Режим БП/П С1↓

4.1 Ввод поправки за атмосферу

Для автоматического внесения в расстояния поправки за атмосферу определите ее

значение по измеренным температуре и давлению. См. раздел 12.2 «Ввод поправки за атмосферу».

4.2 Ввод поправки за постоянную призмы

Значение постоянной призмы фирмы Topcon равно 0, поэтому при ее использовании введите поправку для призмы: 0. При работе с призмой другой фирмы необходимо предварительно установить соответствующее значение постоянной для этой призмы. См. Главу 11 «ПОПРАВКА ЗА ПОСТОЯННУЮ ПРИЗМЫ». Установленное значение сохраняется в памяти после отключения питания.

Примечание: Перед выполнением измерений в безотражательном режиме введите

значение постоянной призмы, равное 0.

4.3 Измерение расстояний (непрерывное измерение)

Убедитесь в том, что выбран режим измерения углов.

4 - 1

Порядок действий Действие Экран

(1) Наведитесь на центр призмы. Набл. цели

(2) Нажмите клавишу [ ].

[ ]

Начинается измерение расстояний. ∗1), ∗2)

Результаты измерений отображаются на

экране. ∗3)∼∗5)

• При повторном нажатии клавиши [ ] на

экране отображаются значения правого

[

]

горизонтального угла (ГКп), вертикального угла (ВК) и наклонной дальности (D). ∗6)

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

ВК : 90°10'20" ГКп: 120°30'40"

0° ГК Фикс Ввод С1↓

ГКп: 120°30'40"

S * [ 1 ] < < m h : m Измр Режим БП/П С1↓

ГКп: 120°30'40"

S * 123.456 m h : 5.678 m Измр Режим БП/П С1↓

ВК : 90°10'20" ГКп: 120°30'40" D* 131.678 m Измр Режим БП/П С1↓

∗1) При работе дальномерной части на экране появляется символ «*». ∗2) Для перехода из режима Точный в режим Грубый или Слежения, см. раздел 4.5 «Точный

режим / Грубый режим / Режим слежения». Чтобы при включении питания устанавливался режим измерения расстояний, см. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

∗3) Указатель единицы измерения расстояний «m» (метр), «f» (фут или фут

и дюйм) появляется и исчезает попеременно со звуковым сигналом при каждом обновлении данных по расстоянию.

∗4) Измерения могут повторяться в инструменте автоматически, если на результате

сказывается вибрационное воздействие и т.д.

∗5) Для возврата из режима измерения расстояний в стандартный режим измерения углов

нажмите клавишу [ANG].

∗6) Можно выбрать порядок отображения (ГКп

,S,h) или (ВК,ГКп,D) для начального режима

измерения расстояний. См. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

4 - 2

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

4.4 Измерение расстояний

(многократные / единичные измерения)

Когда заранее установлено количество повторов измерений, тахеометр серии

GPT-3100N будет несколько раз измерять расстояние (согласно установленному значению), и отображать на экране среднее значение.

При установке количества повторов равного 1, среднее расстояние отображаться не

будет, поскольку это единичное измерение. По умолчанию на заводе-изготовителе установлен режим единичных измерений.

Убедитесь в том, что

Порядок действий Действие Экран

(1) Наведитесь на центр призмы.

(2) Нажмите клавишу [ ]. Выполняется непрерывное измерение. ∗1)

(3) Нажмите клавишу [F1](Измр), когда

количество выполненных измерений будет достаточным. ∗2)

На экране отображается среднее значение,

а символ «*» исчезает.

выбран режим измерения углов.

[ ]

[F1]

ВК : 90°10'20"

ГКп: 120°30'40"

0° ГК Фикс Ввод С1↓

ГКп: 120°30'40"

S *[ 3 ] < < m h : m Измр Режим БП/П С1↓

ГКп: 120°30'40"

S *[ 3 ] < < m h : m Измр Режим БП/П С1↓

• При работе дальномерной части вновь

нажмите клавишу [F1](Измр), и данный ре

им изменится на режим непрерывных

измерений.

ГКп : 120°30'40"

S* 123.456 m h : 5.678 m Измр Режим БП/П С1↓

∗1) Можно сделать так, чтобы при включении питания устанавливался режим многократных

измерений или режим непрерывных измерений. См. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

∗2) Для установки количества раз (N-раз) измерений см. Главу 16 «РЕЖИМ НАСТРОЙКИ

ИНСТРУМЕНТА».

4 - 3

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

 Выбор единиц измерения с помощью экранной клавиши

(метры /футы / футы+дюймы)

С помощью экранной клавиши можно изменить единицы измерения расстояний.

Данная установка не сохраняется в памяти после отключения питания. Чтобы включить ее в инициализационную установку (которая сохраняется в памяти после отключения питания), см. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

Порядок действий Действие Экран

(1) Дважды нажмите клавишу [F4](С1↓), чтобы

перейти на стр. 3 экрана.

(2) При каждом нажатии клавиши [F2](м/ф/д) на

экране будет меняться единица измерения.

• Каждое нажатие [F2](м/ф/д) вызывает

переключение единиц измерения.

[F4]

дважды

[F2]

ГКп: 120°30'40" S* 2.000 m h : 3.000 m Измр Режим БП/П С1↓

Промр Вынос Сигн С2↓

−−− м/ф/д −−− С3↓

ГКп: 120°30'40" S* 6.560 ft h : 9.845 ft

−−− м/ф/д −−− С3↓

4.5 Точный режим/Режим Слежения/Грубый режим

Эта установка не сохраняется в памяти после отключения питания. Включение его в

набор параметров, используемых при подаче питания, описывается в Главе 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».



Точный режим



Режим слежения



Грубый режим

Изменение используемого в точном режиме шага в разделе 6.4.1, “Установка минимальной дискретности”.

Это стандартный режим измерения расстояний.

Шаг измерения расстояния может быть изменен. Время измерения зависит от выбранного шага измерения расстояния.

В этом режиме на измерение уходит меньше времени, чем в точном

режиме. Этот режим очень эффективен при слежении за подвижными объектами или при выносе объектов в натуру. В данном режиме на измерение уходит меньше времени, чем в

точном режиме.

измерения расстояний описывается

Порядок действий Действие Экран

ГКп: 120°30'40"

S: 123.456 m h : 5.678 m Измр Режим БП/П С1↓

(1) Нажмите клавишу [F2](Режим) в режиме

измерения расстояний.∗1)

В правом нижнем углу экрана отображается

первая буква установленного режима (Т/С/Г). (Т:Точно, С:Слеж, Г:Грубо)

(2) Нажмите клавишу [F1](Точно), [F2](Слеж)

или [F3](Грубо).

[F2]

ГКп: 120°30'40" S: 123.456 m h : 5.678 m Точно Слеж Грубо Т

[F1]∼[F3] ГКп: 120°30'40"

S: 123.456 m h : 5.678 m Измр Режим БП/П С1↓

∗1) Для отмены установки нажмите клавишу [ESC].

4 - 4

4.6 Вынос в натуру (Вынос)

При выносе в натуру на экране отображается разность между измеренным и проектным расстоянием.

Отображаемое значение = Измеренное расстояние – Проектное расстояние

• Для выноса в натуру вы можете выбрать либо горизонтальное проложение (S),

(1) В режиме измерения расстояний нажмите

клавишу [F4](↓) для перехода на стр. 2 экрана

либо превышение (h) и наклонное расстояние (D).

Порядок действий Действие Экран

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

ГКп : 120°30'40" S* 123.456 m h : 5.678 m Измр Режим БП/П С1↓

(2) Нажмите клавишу [F2](Вынос). На экране отображается предыдущая

установка.

(3) Выберите режим измерения, нажав для

этого клавишу [F1] ∼ [F3].

Пример : Горизонтальное проложение

(4) Введите расстояние для выноса в натуру. ∗1)

(5) Наведитесь на цель (призму).

Выполняется измерение.

На экране отображается разность между

измеренным расстоянием и проектным расстоянием, а также разность между высотами.

(6) Перемещайте отражатель до тех пор, пока

разности не будут равны 0.

[F4]

Промр Вынос Сигн С2↓

[F2] Вынос в натуру

S : 0.000 m

S h D −−−

[F1] Вынос в натуру

S : 0.000 m

Ввод −−− −−− ОК

[F1]

Ввод

данных

[F4]

Набл. P

Вынос в натуру S : 100.000 m

Ввод −−− −−− ОК

ГКп : 120°30'40" dS *[ 3 ] < < m h : m Измр Режим БП/П С1↓

ГКп : 120°30'40" dS* : 23.456 m h : 5.678 m Измр Режим БП/П С1↓

∗1) См. раздел 2.6 «Ввод буквенно-цифровых символов».

• Чтобы вернуться в стандартный режим измерения расстояний, переустановите проектное

расстояние на «0»м или отключите питание.

4 - 5

4.7 Способы измерения промерами

Существуют четыре способа измерения промерами.

1 Измерение с угловым промером 2 Измерение с линейным промером 3 Промер на плоскости 4 Промер до центра колонны

Для отображения меню измерения промерами нажмите экранную клавишу [Промр] в режиме измерения координат или расстояний.

Пример: Измерение расстояний Определение координат

ГКп : 120o30'40"

S : 123.456 m h : 5.678 m

Изм

Режим БП/П С1↓

Промр Вынос Сигн С2↓

Нажмите клавишу [Промр].

Меню измерения промерами

Промер 1/2

F1: Угловой F2: Линейный

F3: На плоскости С↓

Промер 2/2 F1:Центр колонны

С↓

Вывод результатов измерений

X: 123.456 m Y: 34.567 m H: 78.912 m

Изм

[F4]

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

Режим БП/П С1↓

Hv Hi Стнц С2↓

Промр м / ф / д Сигн

Результаты измерения промерами можно вывести на внешнее устройство. Вы можете задать функцию вывода [ESC] для клавиши (Запись). В этом случае на

экране вместе с результатом измерения отображается экранная клавиша [F3] (Запись).

Более подробно установка этого параметра описывается в Главе 16 «РЕЖИМ

НАСТРОЙКИ ИНСТРУМЕНТА».

Угловой промер

ГКп: 120 D: 123.456 m След −−− Сох

30'40"

−−−

[F3]

Измерение расстояний в режиме измерения промерами

Измерение промерами возможно в режиме измерения расстояний (точный режим;

многократные измерения).

Установка количества повторов измерений описана в главе 16 «РЕЖИМ НАСТРОЙКИ

ИНСТРУМЕНТА».

4 - 6

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

4.7.1 Измерение с угловым промером

Данный режим целесообразно использовать, когда невозможно выполнить измерение непосредственно на цель, например, на центр дерева. Чтобы выполнить измерение, расположите призму на том же горизонтальном проложении от инструмента, что и точка A

Для измерения координат местоположения центра, введите высоту инструмента / высоту призмы и выполните измерение промером.

При измерении координат точки A1 у земной поверхности: Введите высоту инструмента / высоту призмы.

При измерении координат точки A

: Введите только

высоту инструмента. (Высоту призмы установите на

Призма P

0).

Высота призмы

Высота инструмента

При наблюдении точки A0 вы можете выбрать один из двух способов. Первый – зафиксировать вертикальный угол на центр призмы, даже если она расположена ниже оси зрительной трубы, а второй –

задать изменение вертикального угла в зависимости от поворота зрительной трубы. Во втором случае, с поворотом зрительной трубы будут изменяться значения наклонной дальности и превышения. Установка этого

«РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

параметра описывается в главе 16

Точка наблюдения

• Перед работой в режиме измерения промерами введите высоту инструмента / высоту

призмы.

• При вводе значений координат для пункта наблюдения см. раздел 5.1 «Ввод координат

пункта наблюдения».

(1) В режиме измерения расстояний нажмите

клавишу [F4](С1↓) для перехода на стр. 2 экрана.

(2) Нажмите клавишу [F1](Промр).

(3) Нажмите клавишу [F1](Угловой).

Порядок действий Действие Экран

ГКп : 120°30'40" S : 123.456 m h : 5.678 m Измр Режим БП/П С1↓

[F4]

Промр Вынос Сигн С2↓

[F1] Промер 1/2

F1:Угловой F2:Линейный F3:На плоскости С1↓

[F1] Угловой промер

ГКп : 120°30'40" S : m Измр −−− БП/П −−−

4 - 7

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

(4) Наведитесь на призму Р и нажмите клавишу

[F1](Измр).

Будет измерено горизонтальное

проложение от инструмента до призмы.

(5) Наведитесь на точку A0.

(6) Покажите превышение точки A0.

(7) Покажите наклонную дальность точки A0.

• Каждый раз при нажатии клавиши [

]на

экране последовательно отображаются значения горизонтального проложения, превышения и наклонной дальности.

(8) Покажите Х координату точки A0 или A1.

• Каждый раз при нажатии клавиши [

] на

экране последовательно отображаются координаты X, Y и H.

Набл. P

[F1]

Угловой промер ГКп : 110°20'30" S * << m >Измерение . . .

Угловой промер ГКп : 110°20'30" S * 56.789 m След −−− −−− −−−

Набл. A0 Угловой промер

ГКп : 110°20'30" S : 56.789 m След −−− −−− −−−

[

]

Угловой промер ГКп : 110°20'30" h : 34.567 m След −−− −−− −−−

]

[

Угловой промер ГКп : 110°20'30" D : 56. 948 m След −−− −−− −−−

]

[

Угловой промер ГКп : 110°20'30" Х : -12.345 m След −−− −−− −−−

• Чтобы вернуться к процедуре (4), нажмите клавишу [F1](След).

• Чтобы вернуться в предыдущий режим, нажмите клавишу [ESC].

• Для переключения между режимом измерения по призме и безотражательным режимом

нажмите клавишу [F3](БП/П) после выполнения действия 3.

4 - 8

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

4.7.2 Измерение с линейным промером

Представляет собой определение координаты и расстояния до центра открытого колодца, столба или дерева, радиус которых известен. При измерении расстояния или координаты до точки P горизонтального проложения (S) в качестве промера и выполните измерение на точку

, как показано на рисунке. На экране отображается координата или расстояние до

точки P

В случае если точка P измерение, находится перед точкой P которую необходимо выполнить измерение, значение промера следует вводить с положительным знаком, а если точка P находится за точкой P

• При вводе значений координат для пункта наблюдения см. раздел 5.1 «Ввод

координат пункта наблюдения».

(1) В режиме измерения расстояний нажмите

клавишу [F4](С1↓), чтобы перейти на стр. 2

Порядок действий Действие Экран

[F4]

экрана.

(2) Нажмите клавишу [F1](Промр).

[F1] Промер 1/2

(3) Нажмите клавишу [F2](Линейный).

[F2] Линейный промер

(4) Нажмите клавишу [F1](Ввод) и введите

значение промера.

Нажмите клавишу [F4](ОК) для

подтверждения ввода.

[F1]

Значение

промера

[F4]

введите значение

HD < 0

HD > 0

, на которую выполняется

, на

, то с отрицательным.

Гкп : 120°30'40" S : 123.456 m h : 5.678 m Измр Режим БП/П С1↓

Промр Вынос Сигн С2↓

F1:Угловой F2:Линейный F3:На плоскости С1↓

Вдоль:

Ввод −−− −−− ОК

0.000 m

Линейный промер ГКп: 80°30'40"

S : m

Измр −−− БП/П −−−

4 - 9

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

(5) Наведитесь на призму P1, затем нажмите

клавишу [F1](Измр).

Выполняется измерение.

По окончании измерения результат

отображается с учетом добавленного значения промера.

(6) Покажите превышение точки A0.

• Каждый раз при нажатии клавиши [

]на

• Чтобы просмотреть полученные с учетом

промера координаты точки A клавишу [

нажмите

Набл. цели

[F1]

[ ]

Линейный промер ГКп: 80°30'40" S * < < m >Идет измерение . . .

Линейный промер ГКп: 80°30'40" S : 10.000 m След −−− −−− −−−

Линейный промер ГКп: 80°30'40" S : 11.789 m След −−− −−− −−−

Линейный промер ГКп : 80°30'40" D : 11.789 m След −−− −−− −−−

X: 12.345 m Y: 23.456 m H: 1.345 m След −−− −−− −−−

• Чтобы вернуться к процедуре (4), нажмите клавишу [F1](След).

• Чтобы вернуться в предыдущий режим, нажмите клавишу [ESC].

• Для переключения между режимом измерения по призме и безотражательным режимом

нажмите клавишу [F3](БП/П) после выполнения действия 4.

4 - 10

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

4.7.3 Промер на плоскости

Выполняется в том случае, когда невозможно выполнить прямое измерение, например, определить координаты или расстояние до края плоскости. С целью определения координат точки (P измерения на три случайные точки (P этого наведитесь на точку P и расстояния для этой точки.

, и инструмент вычислит и отобразит значения координат

) на плоскости сначала следует выполнить

, P2, P3), лежащие на этой плоскости. После

• При вводе значений координат для пункта наблюдения см. раздел 5.1 «Ввод

координат пункта наблюдения».

Пример: Измерение в безотражательном режиме

Порядок действий Действие Экран

(1) В режиме измерения расстояний нажмите

[F4]

клавишу [F4](С1↓), чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F1](Промр).

[F1] Промер 1/2

(3) Нажмите клавишу [F3] (На плоскости).

[F3] Задание плоскости

(4) Нажмите клавишу [F3](БП/П) для перехода в

[F3] Задание плоскости

безотражательный режим.

ГКп : 120°30'40" S : 123.456 m h : 5.678 m Измр Режим БП/П С1↓

Промр Вынос Сигн С2↓

F1:Угловой F2:Линейный F3:На плоскости С1↓

Исх. точка №01

D: m

Измр −−− БП/П −−−

Исх. точка №01

D: m

Измр −−− БП/П −−−

4 - 11

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

(5) Наведитесь на точку P1 и нажмите клавишу

[F1](Измр).

Выполняется многократное (N-раз)

измерение.

(6) Точно таким же образом выполните

измерения на вторую и третью точки.

Прибор вычисляет и отображает значения

координат и расстояния до каждой из точек, на которую выполняется измерение. ∗1), 2)

(7) Наведитесь на недоступную точку P0,

лежащую на плоскости.

На экране отобразятся результаты

измерения на точку P

. ∗3), 4)

(8) Для отображения наклонной дальности (D)

нажмите [

], то же и для гориз.

проложения.

• Чтобы просмотреть полученные с учетом

промера координаты точки P клавишу [

нажмите

(9) Для выхода из режима промеров нажмите

клавишу [F1](Выход). Экран возвращается в предыдущий режим.

Набл. P

[F1]

Набл. P

[F1]

Набл. P

[F1]

Набл. P

[F1]

[ ]

[F1]

Задание плоскости

Исх. точка №01 D*[n] < < m >Идет измерение . . .

Задание плоскости

Исх. точка №02

D: m

Измр −−− БП/П −−−

Задание плоскости

Исх. точка №03

D: m

Измр −−− БП/П −−−

ГКп: 80°30'40" S : 54.321 m h : 10.000 m Выход ----- ------ -----

ГКп: 75°30'40"

S : 54.321 m h : -0.487 m Выход ----- ------ -----

ВК: 90°30'40" ГКп: 75°30'40" D: 56.602 m Выход ----- ------ -----

∗1) В случае если прибору не удается определить плоскость по трем измеренным точкам,

появляется сообщение об ошибке. Измерения повторяются снова с первой точки.

∗2) Данные отображаются до выполнения промера по плоскости. ∗3) При наблюдении в направлении, которое не пересекается с определенной плоскостью,

появляется сообщение об ошибке.

∗4) Высота точки, на которую

выполняется наблюдение (P0), автоматически обнуляется.

4 - 12

4.7.4 Промер до центра колонны

Если можно выполнить измерение на точку P1 , расположенную по центру внешней окружности колонны, то, выполнив измерения на точки P периферии внешней окружности колонны, можно определить расстояние до центра колонны, а также координату и дирекционный угол. Дирекционный угол центра колонны равен 1/2 полного дирекционного угла точек P

, которые расположены на внешней окружности колонны.

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

и P3, которые лежат на

• При вводе значений координат для пункта наблюдения см. раздел 5.1 «Ввод

координат пункта наблюдения».

Пример: Измерение в безотражательном режиме

Порядок действий Действие Экран

(1) В режиме измерения расстояний нажмите

[F4]

клавишу [F4](С1↓), чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F1](Промр).

[F4] Промер 2/2

(3) Нажмите клавишу [F4](С1↓).

(4) Нажмите клавишу [F1](Центр колонны).

[F1] Центр колонны

ГКп: 120°30'40" S : 123.456 m h : 5.678 m Измр Режим БП/П С1↓

Промр Вынос Сигн С2↓

Промер 1/2 F1:Угловой F2:Линейный F3:На плоскости С1↓

F1:Центр колонны

C2↓

На центр

S: m

Измр −−− БП/П −−−

4 - 13

4 ИЗМЕРЕНИЕ РАССТОЯНИЙ

(5) Нажмите клавишу [F3](БП/П), чтобы

переключиться в безотражательный режим.

(6) Наведитесь на точку P1 , расположенную по

центру внешней окружности колонны, и нажмите клавишу [F1](Измр).

Выполняется многократное (N-раз)

изме

ение.

(7) Наведитесь на точку P2, лежащую на левой

периферии колонны, и нажмите клавишу

[F4](ОК).

По завершении прибор предложит

выполнить изме

ение на точку P3.

(8) Наведитесь на точку P3, лежащую на правой

периферии колонны, и нажмите клавишу

[F4](ОК).

[F3] Центр колонны

На центр

S: m

Измр −−− БП/П −−−

Набл. P

[F1]

Центр колонны

На центр S *[n] < < m > Идет измерение . . .

Набл. P

[F4]

Набл. P

[F4]

Центр колонны

На левый край ГКп: 120°30'40"

−−− −−− −−− ОК

Центр колонны

На правый край

ГКп: 180°30'40"

−−− −−− −−− ОК

Рассчитывается расстояние между

инструментом и центром колонны (точкой Р

Центр колонны ГКп: 150°30'40"

S : 43.321 m

След −−− −−− −−−

(9) Для отображения превышения или

наклонного расстояния нажмите клавишу

[

]. Для отображения значения координат

нажмите клавишу [

(10) Для выхода из режима измерений

]

[

[ESC]

Центр колонны ГКп: 150°30'40"

S : 2.321 m След −−− −−− −−−

нажмите клавишу [ESC]. Экран возвращается в предыдущий режим.

4 - 14

5 ОПРЕДЕЛЕНИЕ КООРДИНАТ

5.1 Ввод координат пункта наблюдения

Если Вы введете координаты инструмента (пункта наблюдения) в соответствующей системе координат, то инструмент после выполнения измерения автоматически рассчитает и выведет на экран координаты определяемого пункта в заданной системе координат. Возможно сохранение координат пункта наблюдения в памяти и после отключения питания. См. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

Призма(x,y,h)

Пункт

Начало координат (0,0,0)

(1) В режиме измерения координат нажмите

клавишу [F4](С1↓), чтобы перейти на стр.2 экрана.

(2) Нажмите клавишу [F3](Стнц).

Порядок действий Действие Экран

[F4]

[F3]

X : 123.456 m Y : 34.567 m H : 78.912 m Измр Режим БП/П С1↓

Hv Hi Стнц С2↓

X→ 0.000 m Y : 0.000 m H : 0.000 m Ввод −−− −−− ОК

(3) Введите значение координаты Х.*1)

Ввод

данных

[F4]

(4) Действуя таким же образом, введите

значения координат Y и H

После ввода значений экран вернется в

режим измерения координат.

∗1) См. раздел 2.6 «Ввод буквенно-цифровых символов».

 Диапазон ввода –999999.9990 ≤ X,Y,H ≤ +9999999.9990 метров  Диапазон ввода –999999.999 ≤ X,Y,H ≤ +9999999.999 футов  Диапазон ввода –999999.11.7 ≤ X,Y,H ≤ +9999999.11.7 футов/дюймов

5 - 1

X : -72.000 m Y→ 0.000 m H : 0.000 m Ввод −−− −−− ОК

X : 51.456 m Y : 34.567 m H : 78.912 m Измр Режим БП/П С1↓

5.2 Ввод высоты инструмента

(1) В режиме измерения координат нажмите

(2) Нажмите клавишу [F2](Hi). На экране отображается текущее значение.

(3) Введите высоту инструмента. ∗1)

В этом режиме значение высоты инструмента не будет сохраняться в памяти после отключения питания. Сохранение высоты инструмента после отключения питания описывается в Главе 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

Порядок действий Действие Экран

клавишу [F4](С1↓), чтобы перейти на стр. 2 экрана.

Ввод высоты

инструмента

[F4]

[F2]

[F4]

5 ОПРЕДЕЛЕНИЕ КООРДИНАТ

X : 123.456 m Y : 34.567 m H : 78.912 m Измр Режим БП/П С1↓

Hv Hi Стнц С2↓

Высота инструмента

Hi: 0.000 m Ввод −−− −−− ОК

X : 123.456 m Y : 34.567 m H : 78.912 m

Измр Режим БП/П С1↓

∗1) См. раздел 2.6 «Ввод буквенно-цифровых символов».

• Диапазон ввода –999.9999 м ≤ Высота инструмента ≤ +999.9999 м

5.3 Ввод высоты отражателя (призмы)

Этот режим может быть использован для определения значений координат H

(составляющей по высоте).

Можно установить сохранение значения высоты призмы в памяти прибора после отключения питания. См. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

Порядок действий Действие Экран

(1) В режиме измерения координат нажмите

клавишу [F4](

), чтобы перейти на стр. 2

C1↓

экрана.

(2) Нажмите клавишу [F1](Hv). На экране отображается текущее значение.

[F4]

X : 123.456 m Y : 34.567 m H : 78.912 m Измр Режим БП/П С1↓

Hv Hi Стнц С2↓

[F1] Высота отражателя

Hv : 0.000 m Ввод −−− −−− ОК

(3) Введите высоту призмы. ∗1)

Ввод высоты

[F4]

X : 123.456 m Y : 34.567 m H : 78.912 m

Измр Режим БП/П С1↓

∗1) См. раздел 2.6 «Ввод буквенно-цифровых символов».

• Диапазон ввода –999.9999 м ≤ Высота призмы ≤ +999.9999 м

5 - 2

5 ОПРЕДЕЛЕНИЕ КООРДИНАТ

5.4 Процесс определения координат

Если Вы введете координаты пункта наблюдения, высоту инструмента и высоту призмы, то сможете сразу получать координаты определяемой точки.

• Для ввода значений координат пункта наблюдения см. раздел 5.1 «Ввод

координат пункта наблюдения».

• Для ввода высоты инструмента и высоты призмы см. раздел 5.2 «Ввод высоты

инструмента» и раздел 5.3 «Ввод высоты отражателя (призмы)».

•

Координаты определяемой точки вычисляются, как показано ниже, и

отображаются на экране:

Координаты пункта наблюдения : (X

0,Y0,H0

Высота инструмента : Hi Высота призмы : Hv Разность отметок (Превышение) : h Координаты центра призмы, относительно высоты инструмента : (x,y,h) Координаты неизвестного пункта: (X X Y H

1=X0

1=Y0

+Hi+h - Hv

1=H0

1,Y1,H1

Координаты центра призмы относительно центра инструмента (x,y,h)

)

Центр инструмента

, H0+Hi)

0,Y0

Неизвестный пункт (X

1,Y1,H1

)

Начало координат

(0,0,0)

Порядок действий Действие Экран

(1) Установите ориентирное направление от

известного пункта . ∗1)

(2) Наведитесь на призму.

(3) Нажмите клавишу [ ]. Выполняется измерение.

Пункт наблюдения (X0,Y0,H0)

Установка

ориентирн.

направления

Набл. призмы

[ ]

ВК : 90°10'20" ГКп: 120°30'40"

0° ГК Фикс Ввод С1↓

X*[ 1 ] < < m Y : m H : m Измр Режим БП/П С1↓

На экран выводится результат.

X* 123.456 m Y : 34.567 m H : 78.912 m Измр Режим БП/П С1↓

∗1) См. раздел 3.3 «Измерение от исходного дирекционного/ориентирного направления».

• В случае, когда координаты пункта наблюдения не вводятся, то по умолчанию для пункта

наблюдения будут использоваться значения (0,0,0). Если высота инструмента не вводится, то ее значение будет приниматься равным 0.

• Если высота призмы не вводится, то ее значение будет приниматься равным

5 - 3

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

После нажатия клавиши [MENU] инструмент переходит в режим меню. В этом режиме возможны специальные измерения, установки и настройки.

Стандарт. режим измерений

[ESC]

[MENU]

Меню 1/3

[ESC]

F1:Съёмка F2:Разбивка F3:Память С↓

[F4]

[ESC] [F1]

Программа «Съёмка»

См. Главу 7 "СЪЁМКА".

[F2]

Программа «Разбивка»

[ESC]

[F3]

Программы

Меню 2/3

[ESC] [F1]

F1:Программы F2:Масштб. коэф. F3:Подсветка С↓

[F4]

[F2]

[F3]

Меню 3/3 F1:Параметры 1 F2:Контрастность P↓

[ESC] [F1]

[F4]

[F2]

См. Главу 8 "РАЗБИВКА".

Режим работы с памятью

См. Главу 9 "РАБОТА С ПАМЯТЬЮ".

Программы 1/2 F1:Высота точки F2:Расстояние F3:Высота станции С↓

Масштабный Коэффициент

Масштабный. коэф. =1.000000

>Изменить? [Да] [Нет]

Подсветка сетки нитей

Подсветка [Вык: 1] F1:Вкл F2:Вык F3:Сетка нитей

Режим установок 1

Параметры 1 F1:Минималь. отсчёт F2:Выкл питания F3:Компенсатор С↓

Регулировка контрастности экрана

Контрастность экрана Уровень:4

↓ ↑ −−− ОК

6 - 1

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

6.1 Прикладные задачи (Программы)

6.1.1 Определение высот недоступных объектов

(Высота точки)

Для определения высоты объекта, на который невозможно установить отражатель,

расположите призму в любой точке строго по вертикали под объектом, после чего выполните процедуру, описанную ниже.

Цель K

1) С вводом высоты призмы (h) (Пример :h=1.5м)

Порядок действий Действие Экран

(1) Нажмите клавишу [Menu], после чего

нажмите клавишу [F4](С↓), чтобы перейти

Инструмент

[MENU]

[F4]

на стр. 2 экрана.

(2) Нажмите клавишу [F1].

[F1] Программы 1/2

(3) Нажмите клавишу [F1](Высота точки).

[F1] Высота отражателя

(4) Нажмите клавишу [F1].

[F1]

(5) Введите высоту призмы. ∗1)

Ввод высоты

(6) Наведитесь на призму.

(7) Нажмите клавишу [F1](Измр).

призмы

[F1] Высота точки

Выполняется измерение.

Призма

Высота призмы

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

F1 :Высота точки F2 :Расстояние F3 :Высота станции С↓

F1 : Известна F2 : Неизвестна

Высота точки Ввод Hv Hv : 0.000 m Ввод −−− −−− ОК

Высота точки Измерьте точку! S : m Измр −−− БП/П −−−

Измерьте точку! S*[п] < < m >Измерение. . .

6 - 2

(5)

На экране отображается горизонтальное

проложение (S) между инструментом и призмой.

Высота точки Измерьте точку! S*[n] 123.456 m >Измерение . . .

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

Определяется местоположение призмы. ∗2)

Высота точки

h : 1.500 m

−−− Hv S −−−

(8) Наведитесь на цель K. На экране отображается вертикальное

расстояние (h). ∗3)

Набл. K Высота точки

h : 10.456 m

−−− Hv S −−−

∗1) См. раздел 2.6 «Ввод буквенно-цифровых символов». ∗2) Чтобы вернуться к процедуре (5), нажмите клавишу [F2](Hv).

Чтобы вернуться к процедуре (6), нажмите клавишу [F3](S).

∗3) Для возврата в меню программ (Программы) нажмите клавишу [ESC].

2) Без ввода высоты призмы

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓) для перехода на стр. 2 экрана.

(2) Нажмите клавишу [F1].

(3) Нажмите клавишу [F1](Высота точки).

(4) Нажмите клавишу [F2].

Наведитесь на призму. Набл. P

[MENU]

[F4]

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

[F1] Программы 1/2

F1 : Высота точки F2 : Расстояние F3 : Высота станции С↓

[F1] Высота отражателя

F1 : Известна F2 : Неизвестна

[F2] Высота точки

Измерьте точку! S : m Измр −−− БП/П −−−

(6) Нажмите клавишу [F1](Измр). Выполняется измерение.

[F1] Высота точки

Измерьте точку! S* < < m >Измерение . . .

6 - 3

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

На экране отображается горизонтальное

проложение (S) между инструментом и призмой.

Определяется местоположение призмы.

(7) Наведитесь на точку G на земной

Высота точки

Набл. G Высота точки

поверхности.

(8) Нажмите на клавишу [F4](ОК).

[F4] Высота точки

Определяется местоположение точки G. ∗1)

(9) Наведитесь на цель K.

Набл. K Высота точки

На экране отображается вертикальное

проложение (h). ∗2)

∗1) Чтобы вернуться к процедуре (5), нажмите клавишу [F3](S).

Чтобы вернуться к процедуре (7), нажмите клавишу [F2](Земля).

∗2) Для возврата в меню программ (Программы) нажмите клавишу [ESC].

Высота точки Измерьте точку! S*[п] 123.456 m >Измерение . . .

Наведись на землю! ВК : 60°45'50"

−−− −−− −−− ОК

Наведись на землю! ВК : 123°45'50"

−−− −−− −−− ОК

h : 0.000 m

−−− Земля S −−−

h : 10.456 m

−−− Земля S −−−

6 - 4

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

ру

6.1.2 Измерение неприступных расстояний (Расстояние)

Данная программа позволяет определить горизонтальное проложение (dS), наклонную

дальность (dD), и относительное превышение (dh) между двумя призмами.

Координаты можно вводить непосредственно с клавиатуры или из файла координат. Определение неприступного расстояния может выполняться в двух режимах.

1.Схема-1 (A-B, A-C) Измерение в последовательности A-B, A-C, A-D,

2.Схема-2 (A-B, B-C) Измерение в последовательности A-B, B-C, C-D

Инструмен

Призма A

Призма B

Призма C

ГКп

Призма A

Призма B

Инст

мент

• Необходимо сориентировать инструмент.

[Пример] Схема-1 (A-B, A-C)

• Процедура измерения в режиме Схема-2 (A-B, B-C) полностью повторяет

аналогичную процедуру в режиме Схема-1.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](C↓), чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F1].

(3) Нажмите клавишу [F2](Расстояние).

[MENU]

[F4]

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

[F1] Программы 1/2

F1 : Высота точки F2 : Расстояние F3 : Высота станции. С↓

[F2] Использовать файл?

F1 : Да F2 : Нет

6 - 5

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(4) Нажмите клавишу [F1] или [F2], чтобы

выбрать, использовать или нет файл координат.

[Пример:F2 : Нет]

(5) Нажмите клавишу [F1] или [F2], чтобы

выбрать, использовать или нет масштабный коэффициент.

[Пример:F2 : Не использовать]

[F2] Масштаб. Коэф.

F1 : Использовать F2 : Не использовать

[F2] Неприступное расст.

F1 : Схема : (A-B, A-C) F2 : Схема : (A-B, B-C)

(6) Нажмите клавишу [F1]. [F1] Схема: (A-B, A-C)

Измерьте точку! S : m Измр Hv XYH БП/П

(7) Наведитесь на призму А и нажмите клавишу

[F1](Измр).

На экране отображается горизонтальное

проложение (S) между инструментом и п

измой А.

Набл. A

[F1]

Схема: (A-B, A-C) Измерьте точку! S*[п] < < m Измр Hv XYH БП/П

Схема: (A-B, A-C)

Измерьте точку! S* 123.456 m Измр Hv XYH БП/П

Определяется местоположение призмы.

Схема: (A-B, A-C)

Измерьте точку! S : m Измр Hv XYH БП/П

(8) Наведитесь на призму В и нажмите клавишу

[F1](Измр).

На экране отображается горизонтальное

проложение (S) между инструментом и призмой В.

[F1] Схема: (A-B, A-C)

Измерьте точку! S*[п] < < m Измр Hv XYH БП/П

Схема: (A-B, A-C)

Измерьте точку! S* 345.678 m Измр Hv XYH ОК

На экран выводятся горизонтальное

проложение (dS) и превышение (dh) между призмой А и В.

Схема: (A-B, A-C)

Δ S : 123.456 m Δ h : 12.345 m

−−− −−− S −−−

(9) Чтобы вывести на экран наклонную

дальность (dD), нажмите клавишу [

]

[

Схема: (A-B, A-C)

Δ D: 234.567 m

ГКп : 12°34’40”

−−− −−− S −−−

6 - 6

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(10) Чтобы измерить расстояние между

точками А и С, нажмите клавишу [F3](S). ∗1)

[F3] Схема: (A-B, A-C)

Измерьте точку! S : m Измр Hv XYH БП/П

(11) Наведитесь на точку С (призму С) и

нажмите клавишу [F1](Измр).

На экране отображается горизонтальное

проложение (S) между инструментом и призмой С.

На экран выводятся горизонтальное

проложение (dS) и превышение (dh) между призмой А и С.

(12) Для измерения расстояния между точками

Набл.

призмы C

[F1]

Схема: (A-B, A-C)

Δ S : 234.567 m Δ h : 23.456 m

−−− −−− S −−−

A и D повторите действия (10)~(11). ∗1)

∗1) Для возврата в предыдущий режим нажмите клавишу [ESC].

• Ввод координат

Координаты можно ввести непосредственно с клавиатуры или ввести из файла

координат.

Порядок действий Действие Экран

Для использования файл координат выберите «Использовать файл» при выполнении действия 4.

После действия (6). Схема: (A-B, A-C)

Измерьте точку! S : m Измр Hv XYH БП/П

(1) Нажмите клавишу [F3](XYH). На экране появляется предложение ввести

координаты.

(2) Нажмите клавишу [F3](Тчк#) для

использования файла координат.

Появится предложение ввести номер

пункта.

При нажатии клавиши [F3](S) экран

[F3] X > 0.000 m

Y : 0.000 m H : 0.000 m Ввод −−− Тчк# ОК

[F3] Схема : (A-B, A-C)

Тчк# :__________

Ввод Спис S ОК

Нажмите клавишу [F3](XYH или Тчк# или S),

чтобы выбрать режим ввода координат, после чего нажмите клавишу [F1](Ввод) и введите данные.

6 - 7

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

6.1.3 Определение координаты Н (высотной отметки) пункта наблюдения

При использовании координат пункта наблюдения и фактических результатов измерений на известный пункт координата Н пункта наблюдения вычисляется и устанавливается заново. В файле координат могут содержаться непосредственно координаты и данные по известному пункту. Более подробно о файле координат см. Главу 9 «РАБОТА С ПАМЯТЬЮ».

[Пример ввода] Использование файла координат

1) Ввод координат пункта наблюдения

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), чтобы получить доступ к меню на стр. 2 экрана.

(2) Нажмите клавишу [F1].

[MENU]

[F4]

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

[F1] Программы 1/2

F1 : Высота точки F2 : Расстояние F3 : Высота станции С↓

(3) Нажмите клавишу [F3](Высота станции).

[F3] Использовать файл

F1 : Да F2 : Нет

(4) Нажмите клавишу [F1](Использовать файл).

[F1] Выберите файл

Имя :__________

Ввод Спис −−− ОК

(5) Нажмите клавишу [F1](Ввод) и введите

название файла.

[F1]

Ввод файла

[F4]

Высота станции F1 : Ввод станции F2 : Измерения

(6) Нажмите клавишу [F1]. [F1] Станция

Тчк# :__________

Ввод Спис XYH ОК

(7) Нажмите клавишу [F1](Ввод) и введите

номер пункта. На экран выводится предложение ввести высоту инструмента.

(8) Нажмите клавишу [F1](Ввод) и введите

высоту.

На экран вновь выводится меню установки

координаты.

[F1]

  

[F1]

Ввод высоты

[F4]

Высота инструмента

Hi : 0.000 m Ввод −−− −−− ОК

Высота станции F1 : Ввод станции F2 : Измерения

6 - 8

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

2) Вычисление координаты Н по результатам измерения от известного пункта

[Пример установки] Использование файла координат

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F1].

[MENU]

[F4]

[F1] Программы 1/2

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

F1 : Высота точки F2 : Расстояние F3 : Высота станции С↓

(3) Нажмите клавишу [F3](Высота станции).

[F3] Использовать файл

F1 : Да F2 : Нет

(4) Нажмите клавишу [F1](Да).

[F1] Выберите файл

Имя :__________

Ввод Спис −−− ОК

(5) Нажмите клавишу [F1](Ввод) и введите

название файла.

[F1]

Ввод файла

[F4]

Высота станции F1 : Ввод станции F2 : Измерения

(6) Нажмите клавишу [F2]. [F2] Исх. точка №01

Тчк# :__________

Ввод Спис XYH ОК

(7) Нажмите клавишу [F1](Ввод) и введите

название пункта в файл координат.

[F1]

Ввод точки

[F4]

X : 4.356 m Y : 16.283 m H : 1.553 m

OK ? [Да] [Нет]

(8) Нажмите клавишу [F3](Да)

(9) Нажмите клавишу [F1](Ввод) и введите

высоту.

(10) Наведитесь на призму, установленную

на пункте, и нажмите клавишу [F1](Измр).

Выполняется измерение. ∗1)

6 - 9

[F3]

[F1]

Ввод высоты отражателя

[F4]

Набл. P

[F3]

Высота отражателя

Hv : 0.000 m Ввод −−− −−− ОК

Высота отражателя

Hv : 0.000 m Измр ----- БП/П -----

ГКп : 120°30'40" S*[п] < < m h : m >Измерение···

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

ГКп : 120°30’40” S : 12.345 m h : 23.456 m След −−− −−− XYH

(11) Нажмите клавишу [F4](XYH). ∗2) Н : Координата Н dН : Ошибка определения

[F4] Высота станции

Н : 1.234 m

Δ Н : 0.002 m

−−− −−− ЗТ ОК

(12) Нажмите клавишу [F4](ОК). ∗3) Задается координата Н станции. На экран выводится горизонтальный угол

на пункт, который измерялся в последний

аз.

(13) Нажмите клавишу [F3](Да). Вводится координата Н пункта

наблюдения и горизонтальный угол.

На экран вновь выводится меню программ.

[F4] Задняя точка

ГКп : 23°20’40”

>OK ? [Да] [Нет]

[F3] Программы 1/2

F1 : Высота точки F2 : Расстояние F3 : Высота станции С↓

∗1) Единичное измерение в точном режиме. ∗2) Для выполнения измерений от других пунктов нажмите клавишу [F1](След). ∗3) При нажатии клавиши [F3] экран будет меняться попеременно.

6 - 10

6.1.4 Вычисление площади

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

Данный режим позволяет вычислить площадь замкнутой фигуры по двум методам:

1) Вычисление площади по файлу координат

2) Вычисление площади по результатам измерений

• Если линии, образующие фигуру, пересекаются, то результат будет некорректным.

• Невозможно производить совместные вычисления: и по файлу координат, и по

результатам измерений.

• При отсутствии файла координат

вычисление площади по результатам измерений

производится автоматически.

• Число пунктов, используемых для вычислений, не ограничено.

1) Вычисление площади по файлу координат

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F1].

(3) Нажмите клавишу [F4](С↓), перейти в меню

программ на стр. 2/2.

(4) Нажмите клавишу [F1](Площадь).

(5) Нажмите клавишу [F1](Точки из файла).

(6) Нажмите клавишу [F1](Ввод)и введите имя

файла.

На экране появляется первоначальное

изображение.

(7) Нажмите клавишу [F4](След). ∗1),2) Устанавливается первая точка из файлов

данных (DATA-01), и на экран выводится номер второго пункта.

(8) Нажимайте клавишу [F4](След) до тех пор,

пока не установите требуемое количество пунктов.

[MENU]

[F4]

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

[F1] Программы 1/2

F1 : Высота точки F2 : Расстояние F3 : Высота станции С↓

[F4] Программы 2/2

F1 : Площадь F2 : Базис F3 : Дорога С↓

[F1] Вычисление площади

F1 : Точки из файла F2 : Измерения

[F1] Выберите файл

Имя :__________

Ввод Спис −−− ОК

[F1]

Ввод файла

[F4]

Площадь 0000 м.кв След# : 1 Тчк# Спис Ед След

[F4] Площадь 0001

м.кв След# : 2 Тчк# Спис Ед След

[F4]

6 - 11

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

При установке трех и более пунктов

производится вычисление площади, и на экран выводится результат.

∗1) Для установки конкретного пункта нажмите клавишу [F1](Тчк#). ∗2) Для вывода на экран списка координат в файле нажмите клавишу [F2](Спис).

Площадь 0021

123.456 м.кв След# : 22 Тчк# Спис Ед След

2) Вычисление площади по результатам измерений

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 2 экрана.

(2) Нажмите клавишу [F1].

(3) Нажмите клавишу [F4](С↓) , чтобы перейти в

меню программ на стр. 2/2.

(4) Нажмите клавишу [F1](Площадь).

(5) Нажмите клавишу [F2](Измерения).

(6) Нажмите клавишу [F1] или [F2], чтобы

выбрать, использовать или нет масштаб сетки.

[Пример:F2 : Не использовать]

[MENU]

[F4]

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

[F1] Программы 1/2

F1 : Высота точки F2 : Расстояние F3 : Высота станции С↓

[F4] Программы 2/2

F1 : Площадь F2 : Базис F3 : Дорога С↓

[F1]

Вычисление площади F1 : Точки из файла F2 : Измерения

[F2] Масштб. коэф.

F1 : Использовать F2 : Не использовать

[F2]

Площадь 0000 м.кв

Измр −−− Ед БП/П

6 - 12

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(7) Наведитесь на призму и нажмите клавишу

[F1](Измр).

Выполняется измерение. ∗1)

(8) Наведитесь на следующий пункт и нажмите

клавишу [F1](Измр).

При измерении трех пунктов и более

производится вычисление площади, и на экран выводится результат.

∗1) Единичное измерение в точном режиме.

Набл. P

[F1]

Набл.

[F1]

X*[n] < < < m Y : m H : m >Измерения···

Площадь 0001 м.кв

Измр −−− Ед БП/П

Площадь 0003

234.567 м.кв

Измр −−− Ед БП/П

• Смена единицы измерения площади

Единицу измерения площади, которая отображается на экране, можно сменить .

Порядок действий Действие Экран

Площадь 0003

100.000 м.кв

Измр −−− Ед БП/П

(1) Нажмите клавишу [F3](Ед).

[F3]

Площадь 0003

100.000 м.кв

м.кв гa фт.кв акры

(2) Выберите единицу, нажав для этого

клавишу от [F1] до [F4].

Пример: Клавиша [F2](гa).

[F2]

Площадь 0003

0.010 гa

Измр −−− Ед БП/П

• м.кв: квадратный метр; гa: гектар; фт.кв: квадратный фут; акры: акр

6 - 13

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

6.1.5 Определение координаты точки относительно базисной линии

Данный режим используется для получения координаты с помощью точки отсчета А (0,0,0) и линии АВ на оси Х.

Установите две призмы в точках А и В на линии, а инструмент установите в точке С, координаты которой неизвестны. После выполнения измерений на две точки, где установлены призмы, будут вычислены и восстановлены координаты направление на точку, где установлен инструмент.

T ( x, y, h )

Призма T1

Выс. отраж.

( 0, 0, 0 )

Призма T2

Линия

Выс. инстр.

Пункт наблюдения (Неизв. пункт)

Порядок действий Действие Экран

и ориентирное

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 2 экрана.

(2) Нажмите клавишу [F1].

(3) Нажмите клавишу [F4](С↓), чтобы перейти в

меню программ на стр. 2 экрана.

(4) Нажмите клавишу [F2].

(5) Нажмите клавишу [F1](Ввод) и введите

высоту инструмента.

(6) Нажмите клавишу [F1](Ввод) и введите

высоту призмы A (T

[MENU]

[F4]

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

[F1] Программы 1/2

F1 : Высота точки F2 : Расстояние F3 : Высота станции С↓

[F4] Программы 2/2

F1 : Площадь F2 : Базис F3 : Дорога С↓

[F2] Высота инструмента

Hi : 0.000 m Ввод −−− −−− ОК

[F1]

Ввод высоты инструмента

[F4]

[F1]

Ввод высоты отражателя

Высота отражателя

Hv : 0.000 m Ввод −−− −−− ОК

Измерения отн. базиса Измр. T1 S : m

Измр −−− БП/П −−−

6 - 14

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(7) Наведитесь на призму T1 (в точке отсчета) и

нажмите клавишу [F1](Измр).

Выполняется измерение. ∗1)

На экран выводится предложение ввести

высоту призмы B (T

Набл. T1

[F1]

Высота отражателя

Измерения отн. Базиса Измр. T1 S :[n] < < m >Измерение···

Hv : 0.000 m Ввод −−− −−− ОК

(8) Нажмите клавишу [F1](Ввод) и введите

высоту призмы B (T

(9) Наведитесь на призму B (T2) и нажмите

клавишу [F1](Измр).

Выполняется измерение. ∗1)

Вычисляются и восстанавливаются

координаты и дирекционный угол на пункт, где установлен инструмент.

На экран выводится результат (расстояние

межд

А и В). dS: Горизонтальное проложение dh: Вертикальное расстояние dD: Наклонная дальность ∗2), 3)

(10) Нажмите клавишу [F1](XYH), чтобы

выполнить измерения на другие пункты.

(11) Наведитесь на призму и нажмите

[F1](Измр).

Начинается определение координат. ∗4) На экран выводится результат. ∗5)

[F1]

Ввод высоты отражателя

[F4]

Набл. T2

[F1]

Измерения отн. Базиса Измр. T2 S : m Измр −−− БП/П −−−

Измерения отн. базиса Измр. Т2 S :[п] < < m >Измерение···

Базис (Т1-Т2) 1/2

Δ S : 10.000 m Δ h : 0.000 m

XYH Вынс −−− С↓

[F1] X : 0.000 m

Y : 0.000 m H : 0.000 m Измр Hv БП/П −−−

Набл. Р

[F1]

>Измерение···

X : 123.456 m Y : 234.567 m H : 1.234 m Измр Hv БП/П −−−

∗1) Единичное измерение в точном режиме. ∗2) Для вывода на экран наклонной дальности (dD) нажмите клавишу [F4](С↓). ∗3) Для вывода на экран новых данных о пункте наблюдения нажмите клавишу [F2](Вынос). ∗4) Единичное измерение в точном режиме. ∗5) Для возврата в предыдущий режим нажмите клавишу [ESC].

6 - 15

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

6.2 Масштабный коэффициент

Этот режим позволяет задать масштабный коэффициент. Более подробно об этом см. раздел 8.1.1 «Установка масштабного коэффициента». Данный режим можно использовать в прикладных программах, которые перечислены ниже. Вы также можете отключить функцию масштабного коэффициента, выбрав пункт меню «Не использовать» в «РЕЖИМЕ НАСТРОЙКИ ИНСТРУМЕНТА». В этом случае соответствующие экраны на дисплее не отображаются.

• Режим съемки

Когда включена функция автоматического вычисления координат (Авторасчёт XYH), масштабный коэффициент будет применяться к координатам (в том числе к координатам точки в формате относительно базиса), которые записываются в файл координат в процессе выполнения измерений и записи результатов измерений. (В этом случае масштабный коэффициент не применяется к результатам измерений, которые записываются

Базис (Определение координаты точки относительно линии) При работе в данном режиме функция автоматического вычисления координат (Авторасчёт XYH) включается в принудительном порядке, и масштабный коэффициент применяется к координатам.

• Разбивка

Выполнение разбивки (включая режим определения координаты точки относительно линии)

в файл с результатами измерений.)

1. При отображении разности (dS) между расстоянием в плане (Sg) на проектной плоскости и расстояния, измеренного на поверхности земли до

точки, где установлена призма (S), масштабный коэффициент будет применяться к расстоянию в плане (Sg), чтобы можно было это значение перевести в расстояние на поверхности земли и наоборот.

2. После завершения выноса точки отображаемые координаты будут преобразованы с учетом масштаба вычисленными на проектной плоскости координатами.

(НОВАЯ ТОЧКА - Пикет) При использовании данного метода координаты новой точки будут получены с учетом масштаба сетки, и эти данные будут занесены в файл координат.

(НОВАЯ ТОЧКА - Засечка) При использовании данного метода, когда вычисленные координаты новой отображаются на экране или записываются, то координаты этой новой точки будут получены с учетом масштаба сетки и занесены в файл координат.

• Расстояние (Измерение неприступных расстояний)

Если Вы выберете функцию масштабного коэффициента «Использовать», то результаты измерений будут получены с учетом масштаба сетки. В этом случае горизонтальное проложение (dS) и наклонная плоскости.

• Площадь (Вычисление площади / Метод измерения)

Если Вы выберете функцию масштаба сетки «Использовать», то результаты измерений будут получены с учетом масштаба сетки. В этом случае вычисленная площадь будет на проектной плоскости.

Примечание: На вычислении координаты Н масштабный коэффициент никак не

сказывается.

сетки, чтобы можно было сравнить их с результатами съемки и

дальность (dD) будут на проектной

до выносимой точки

точки

6 - 16

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 2 экрана.

(2) Нажмите клавишу [F2](Масштаб. коэф.).

(3) Нажмите клавишу [F3](Да).

(4) Нажмите клавишу [F1] (Ввод) и введите

превышение. ∗1)

Нажмите клавишу [F4](ОК).

(5) Действуя таким же образом, введите

масштаб.

Через 1-2 секунды на экране отображается

масштабный коэффициент, и вновь появляется первоначальное меню.

[MENU]

[F4]

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

[F2] Масштабный коэф.

=0.998843

>Изменить? [Да] [Нет]

[F3] Масштабный коэф.

Высота → 1000 m Масштаб : 0.999000 Ввод −−− −−− ОК

[F1]

Ввод

превышения

[F4]

[F1]

Ввод

масштаба

[F4]

Масштабный коэф. Высота : 2000 m Масштаб → 1.001000

Ввод −−− −−− ОК

Масштабный коэффициент =1.000686

∗1) См. раздел 2.6 «Ввод буквенно-цифровых символов». Диапазон ввода: Превышение : от –9,999 до +9,999 метров Масштабный коэффициент : от 0.990000 до 1.010000

6 - 17

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

6.3 Подсветка экрана и сетки нитей

Вы можете регулировать подсветку экрана и сетки нитей Вкл/Вык/Уровень (от 1 до 9).

• Установка Уровень (от 1 до 9) – только для сетки нитей. [Пример] УровеньL: 2 и включение подсветки.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 2 экрана

(2) Нажмите клавишу [F3]. На экране отображается предыдущая

установка.

(3) Нажмите клавишу [F3](Сетка нитей).

(4) Нажмите клавишу [F2](↑), после чего

нажмите клавишу [F4](ОК).

(5) Нажмите клавишу [F1](Вкл).

[MENU]

[F4]

Меню 2/3 F1 : Программы F2 : Масштб. коэф. F3 : Подсветка С↓

[F3] Подсветка [Вык:1]

F1 : Вкл F2 : Вык F3 : Сетка нитей

[F3] Подсветка [Вык:1]

[Сетка нитей]

↓ ↑ −−− ОК

[F2]

[F4]

Подсветка [Вык:2] F1 : Вкл F2 : Вык F3 : Сетка нитей

[F1] Подсветка [Вкл:2]

F1 : Вкл F2 : Выкл F3 : Сетка нитей

• Для возврата в предыдущий режим нажмите клавишу [ESC].

6 - 18

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

6.4 Режим установок 1

В этом режиме возможны следующие установки.

1. Установка минимальной дискретности отсчетов

2. Автоматическое отключение питания

3. Поправка за наклон вертикальных и горизонтальных углов ВКЛ/ВЫКЛ. В GPT-3107N

реализована поправка за наклон только вертикальных углов.

4. Учет инструментальных погрешностей инструмента (для GPT-3102N/3103N/3105N).

5. Выбор типа батареи питания.

6. Подогрев экрана ВКЛ / ВЫКЛ

7. Настройка для подключения внешнего

• Данная установка сохраняется в памяти после отключения питания.

6.4.1 Установка минимальной дискретности

Выберите минимальную единицу для измерения углов и грубый режим измерения

расстояний.

Модель

GPT-3102N GPT-3103N

5” / 1”

GPT-3105N GPT-3107N 10” / 5” 2мгон/1мгон 0.1мил/0.01мил

Чтобы установить точный режим измерения расстояний, см. Главу 16 «РЕЖИМ

НАСТРОЙКИ ИНСТРУМЕНТА».

[Пример] Минимальный угол : 5", Грубый режим: мм

Единицы измерения углов Грубый режим

° ‘ “ ГОН МИЛ Единицы измерения расст-й

1мгон/0.2мгон

устройства к порту RS-232.

0.1мил/0.01мил 10мм(0.02ft) / 1мм(0.005ft)

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

дважды нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 3 экрана.

(2) Нажмите клавишу [F1].

(3) Нажмите клавишу [F1].

(4) Нажмите клавишу [F1].

(5) Нажмите клавишу [F2](5"), а затем клавишу

[F4](ОК).

[MENU]

[F4] [F4]

Меню 3/3 F1 : Параметры 1 F2 : Контрастность С↓

[F1] Параметры 1 1/3

F1 : Минималь. отсчёт F2 : Выкл. питания F3 : Компенсатор

[F1] Минималь. отсчёт

F1 : Углы F2 : Расст. грубо

[F1] Цена деления лимба

[ F1 : 1” ] F2 : 5” ОК

[F2] [F4]

Минималь. отсчёт F1 : Углы F2 : Расст. грубо

6 - 19

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(6) Нажмите клавишу [F2].

[F2] Груб. Расст.

F1 : 1mm [ F2 : 10mm ] ОК

(7) Нажмите клавишу [F1], затем [F4](ОК).

[F1] [F4]

Минималь. отсчёт F1 : Углы F2 : Расст. грубо

• Для возврата в предыдущий режим нажмите клавишу [ESC].

6.4.2 Автоматическое отключение питания

Если в течение более чем 30 минут не нажимается клавиша или не выполняются

измерения (в ходе измерения вертикальных или горизонтальных углов не было ни одного изменения, которое превышало бы 30"), то питание отключается автоматически. Если же инструмент установлен в режим измерения расстояний, (и при измерении расстояний не было ни одного изменения, которое в случае если этот инструмент не работает в течение примерно 10 минут, а через 20 минут происходит автоматическое отключение питания .

Порядок действий Действие Экран

превышало бы 10см), то

(1) После нажатия клавиши [MENU] дважды

нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 3 экрана.

(2) Нажмите клавишу [F1].

(3) Нажмите клавишу [F2]. На экране отображается предыдущая

установка.

(4) Нажмите клавишу [F1](Вкл) или [F2](Вык),

после чего нажмите клавишу [F4](ОК).

[MENU]

[F4] [F4]

Меню 3/3 F1 : Параметры 1 F2 : Контрастность С↓

[F1] Параметры 1 1/3

F1 : Минималь. отсчёт F2 : Выкл. питания F3 : Компенсатор

[F2] Автовыключение [Вык]

F1 : Вкл F2 : Вык ОК

[F1] или[F2]

[F4]

6 - 20

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

6.4.3 Исправление вертикальных и горизонтальных углов за наклон инструмента

(В GPT-3107N реализована компенсация за наклон только вертикальных углов). При неустойчивом положении инструмента постоянное исправление вертикального

или горизонтального угла может оказаться невыполнимой. В таком случае можно отключить функцию поправки за наклон, выбрав для этого опцию Компенсатор выключен (Поправка ВЫКЛ). На заводе-изготовителе устанавливаются 2 оси (ВУ/ГУ исправляются за наклон прибора

• Данная установка сохраняется в памяти после отключения питания.

Порядок действий Действие Экран

Поправка ВКЛ).

(1) Нажмите клавишу [MENU], после чего

дважды нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 3 экрана.

(2) Нажмите клавишу [F1].

[MENU]

[F4] [F4]

[F1] Параметры 1 1/3

Меню 3/3 F1 : Параметры 1 F2 : Контрастность С↓

F1 : Минималь. отсчёт F2 : Выкл. питания F3 : Компенсатор

(3) Нажмите клавишу [F3]. На экране отображается предыдущая

установка.

Если эта установка включена (ВКЛ), то на

[F3] Компенсатор : [ 2 оси ]

X : 0°02’10” Y : 0°03’00” 1 ось 2 оси Выкл ОК

экран выводится значение поправки за наклон.

(4) Нажмите клавишу [F1](1 ось), или [F2](2

оси), или [F3](Вык), а затем [F4](ОК).

[F1] ∼ [F3]

[F4]

6.4.4 Учет инструментальных погрешностей инструмента

(только для GPT-3102N/3103N/3105N

Включение/Выключение (Вкл/Вык) учета коллимационной ошибки и ошибки

неравенства подставок при угловых измерениях. Примечание: Приступайте к выполнению данного пункта после прочтения раздела

17.5, где содержится более подробная информация.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

дважды нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 3 экрана.

(2) Нажмите клавишу [F1].

[MENU]

[F4] [F4]

[F1] Параметры 1 1/3

Меню 3/3 F1 : Параметры 1 F2 : Контрастность С↓

F1 : Минималь. отсчёт F2 : Выкл. питания F3 : Компенсатор

(3) Нажмите клавишу [F4]. [F4] Параметры 1 2/3

F1 : Учёт поправок F2 : Тип батареи F3 : Подогрев С↓

6 - 21

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(4) Нажмите клавишу [F1]. На экране отображается предыдущая

установка.

(5) Нажмите клавишу [F1](Вкл) или [F2](Вык),

после чего нажмите [F4](ОК).

[F1] Учёт поправок [Вык]

F1 : Вкл F2 : Выкл ОК

[F1] или [F2]

[F4]

6.4.5 Выбор типа батареи питания

С приборами серии GPT-3100N можно также использовать батарею BT-32Q. При использовании этой батареи (Ni-Cd типа) выберите в меню параметров 1 именно Ni-Cd тип батареи.Если вы неправильно укажете тип батареи, это может сказаться на правильности работы индикатора состояния батареи питания.

BT-52QA : является батареей типа Ni-MH. BT-32Q : является батареей типа Ni-Cd.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

дважды нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 3 экрана.

[MENU]

[F4] [F4]

(2) Нажмите клавишу [F1], после чего нажмите

клавишу [F4](С↓), чтобы попасть на стр. 2

[F1] [F4]

экрана.

(3) Нажмите клавишу [F2]. [F2] Тип батареи

(4) Нажмите клавишу [F2], чтобы выбрать Ni-Cd

тип батареи, после чего нажмите клавишу

[F2] [F4]

[F4](ОК).

Меню 3/3 F1 : Параметры 1 F2 : Контрастность С↓

Параметры 1 2/3 F1 : Учёт поправок F2 : Тип батареи F3 : Подогрев С↓

[ F1 : Ni-MH ] F2 : Ni-Cd ОК

6.4.6 Подогрев экрана

Вы можете включить / отключить подогрев экрана для обоих экранов.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

дважды нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 2 экрана.

(2) Нажмите клавишу [F1].

6 - 22

[MENU]

[F4] [F4]

[F1]

Меню 3/3 F1 : Параметры 1 F2 : Контрастность С↓

Параметры 1 1/3 F1 : Минималь. отсчёт F2 : Выкл. питания F3 : Компенсатор

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(3) Нажмите клавишу [F4]. [F4] Параметры 1 2/3

F1 : Учёт поправок F2 : Тип батареи F3 : Подогрев С↓

(4) Нажмите клавишу [F3]. На экране отображается предыдущая

установка.

(5) Нажмите клавишу [F1](Вкл) или [F2](Выкл),

после чего нажмите [F4](ОК).

[F3] Подогрев экрана [Вык]

F1 : Вкл F2 : Вык ОК

[F1] или [F2]

[F4]

6.4.7 Подключение внешнего устройства к порту RS-232

В меню настройки параметров Вы можете задать следующие параметры для подключения внешнего устройства к порту RS-232.

Параметр Выбираемое значение

Скорость передачи данных 1200, 2400, 4800, 9600, 19200, 38400 бод Биты данных / Четность 7/Even, 7/Odd, 8/None Стоповые биты 1, 2 Управление потоком Standard, Omitted Символы CR, LF ВКЛ, ВЫКЛ Тип записи REC-A, REC-B Заводская установка Скорость передачи данных: 1200, Биты данных / Четность:

7/Even, CRLF: ВЫКЛ, Тип записи: REC-A, Управление потоком: Standard

Управление потоком, CRLF и тип записи взаимно соединены с этими же параметрами в меню настроек. См. Главу 16 «РЕЖИМ НАСТРОЙКИ ИНСТРУМЕНТА».

Пример установки. СТОПОВЫХ БИТ:2

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

дважды нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 2 экрана.

[MENU]

[F4] [F4]

(2) Нажмите клавишу [F1], после чего нажмите

клавишу [F4](С↓), чтобы попасть на стр. 2

[F1]

экрана.

(3) Нажмите дважды клавишу [F4]. [F4]

[F4]

Меню 3/3 F1 : Параметры 1 F2 : Контрастность С↓

Параметры 1 1/3 F1 : Минималь. Отсчёт F2 : Выкл. Питания F3 : Компенсатор

Параметры 1 3/3 F1 : Порт RS-232C

6 - 23

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(4) Нажмите клавишу [F1].

[F1] Порт RS-232C 1/3

F1 : Скорость F2 : Бит / Чётность F3: Стоп бит С↓

(5) Нажмите клавишу [F3], чтобы выбрать

количество стоповых бит.

[F3] Стоп бит

[F1 : 1 ] F2 : 2 ОК

(6) Нажмите клавишу [F2](2), чтобы выбрать

количество стоповых бит 2 и нажмите клавишу [F4](ОК).

[F2]

[F4]

6.5 Регулировка контрастности экрана

Установка уровня контрастности экрана (ЖК-дисплея).

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

дважды нажмите клавишу [F4](С↓), чтобы перейти в меню на стр. 3 экрана.

(2) Нажмите клавишу [F2].

(3) Нажмите клавишу [F1](↓) или [F2](↑), после

чего нажмите [F4]ОК).

[MENU]

[F4] [F4]

[F2] Контрастность экрана

[F1] или [F2]

[F4]

Меню 3/3 F1 : Параметры 1 F2 : Контрастность С↓

Уровень : 4

↓ ↑ −−− ОК

6 - 24

6.6 Дорожные измерения

од

ОК

р ф

[

Да]

• Режим меню «Дорога»

Программы 2/2 F1 : Площадь F2 : Базис F3 : Дорога С↓

Дорога F1 : Ввод данных F2 : Вынос в натуру

Ввод данных F1: Начальная точка F2: План дороги

Вынос в натуру F1 : Привязка F2 : Вынос дороги F3 : Выбо

Удаление дорожных

Очистка Удалить дорогу!

>OK ?

[F3]

измерений

Нет]

айла

Ввод исходной точки

Начальная точка X : 0.000 m Y : 0.000 m

−−− −−− О

Вво

План дороги F1 : Ввод данных F2 : Поиск

Привязка F1 : Станция/ЗТ F2 : Засечка

Вынос дороги Пикет : 1000.000

−−− −−− О

Вво

Выбор файла

Выберите файл Имя : _________

Спис −−− О

Вво

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

Ввод дорожных

измерений

F1 : Прямая F2 : Дуга F3 : Спираль

F4 : Ве

Поиск F1 : С начала F2 : С конца

Ввод станции и задней точки

Станция и ориентир F1 : Координаты F2 : Данные дороги

Станция Тчк : _________

Ввод Спис XYH О

шина угла

Поиск данных

Обратная засечка Дорожная разбивка

Прямая 01 L > 0.000 m AZ : 0°00’00”

−−− −−−

Вв

Дуга 02 R > 0.000 m L : 0.000 m

−−− −−− О

Вво

Спираль 03 R > 0.000 m L : 0.000 m

−−− −−− О

Вво

Вершина угла 04 X > 0.000 m Y : 0.000 m

−−− −−− О

Вво

Редактирование данных

Прямая 01/30 L : 100.000 m AZ : 45°00’00”

авка

6 - 25

6.6.1 Ввод исходной точки

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(1) Нажмите клавишу [MENU], после чего

(2) Нажмите клавишу [F3], [F1], [F1].

(3) Введите координаты Х,Y. (4) Нажмите клавишу [ОК]

(5) Введите данные в поле Пикет и поле

(6) Нажмите клавишу [ОК]

Чтобы ввести исходную точку, выполните следующие действия.

Порядок действий Действие Экран

[MENU]

нажмите клавишу [F4](С↓), [F1], [F4], чтобы перейти на стр. 2 экрана.

[F4] [F1] [F4]

[F3]

См. блок-схему на стр. 6-25

[F1]

Ввод коорд.

[ОК]

Ввод

Интервал.

данных

[ОК]

Программы 2/2 F1 : Площадь F2 : Базис F3 : Дорога С↓

Начальная точка X : 0.000 m Y : 0.000 m Ввод −−− −−− ОК

Начальная точка 2/2 Пикет > 0.000 m Интервал : 100.000 m Ввод −−− −−− ОК

<Выполнено>

Ввод данных

F1 : Начальная точка F2 : План дороги

• При работе с программой [Дорога] помимо файлов «Начальная точка» и «План дороги»

создаются другие необходимые для вычислений файлы. Соответственно, когда объем свободной памяти составляет 10% или меньше, на экране появляется сообщение «Мало памяти». В этом случае все равно можно продолжать работу с инструментом.

• Диапазон ввода данных в поле Пикет и

поле Интервал.

-50.000m ≤ Пикет ≤ +500.000m 0 m ≤ Интервал ≤ +5.000m

6 - 26

6.6.2 Ввод дорожных элементов

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

Программа [Дорога] состоит из четырех модулей: Прямая, Дуга, Спираль и Вершина угла. Чтобы ввести соответствующие элементы, выполните следующие действия.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), [F1], [F4], чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F3], [F1], [F2], [F1].

(См. блок-схему на стр. 6-25.)

[MENU]

[F4] [F1] [F4]

[F3]

[F1]

Программы 2/2 F1 : Площадь F2 : Базис F3 : Дорога С↓

F1 : Прямая F2 : Дуга F3 : Спираль F4 : Вершина угла

• Количество элементов, которые можно ввести, зависит от их типа, но не более 30.

( В случае если вводятся только «Вершина угла», то можно ввести не более 9 точек, включая конечную точку).

• При комбинированном вводе данных Вершина угла и других элементов может появиться

сообщение об ошибке. Это возможно, если объем введенных данных

превышает количество, которое может быть обработано программой. Если такое произошло, уменьшите количество введенных данных.

• Ввод данных Прямая.

Порядок действий Действие Экран

F1 : Прямая F2 : Дуга F3 : Спираль F4 : Вершина угла

(1) Нажмите клавишу [F1], чтобы ввести данные

Прямая. *1)

(2) Введите длину. (3) Нажмите клавишу [ОК]

(4) Введите значение азимута. (5) Нажмите клавишу [ОК]

[F1]

Ввод длины

[ОК]

Ввод

азимута

[ОК]

Прямая 01 L > 0.000 m Aз : 0°00’00” Ввод −−− −−− ОК

Прямая 01 L : 100.000 m Aз > 0°00’00” Ввод −−− −−− ОК

< Выполнено!>

*1) Число в правом верхнем углу экрана показывает количество уже введенных на текущий

момент времени данных.

6 - 27

• Ввод данных Дуга.

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

Порядок действий Действие Экран

(1) Нажмите клавишу [F2], чтобы ввести данные

Дуга. *1)

[F1]

(2) Введите радиус. (3) Нажмите клавишу [ОК]

Ввод

радиуса

[ОК]

(4) Введите значение длины.

Ввод длины

[ОК]

(5) Нажмите клавишу [ОК]

(6) Выберите направление поворота (Поворот):

правый (Право) или левый (Лево).

(7) Нажмите клавишу [ОК]

[F1] (левый)

или

[F2] (правый)

[ОК]

*1) Невозможно начать ввод данных с Дуги.

F1 : Прямая F2 : Дуга F3 : Спираль F4 : Вершина угла

Дуга 02 R > 0.000 m L : 0.000 m Ввод −−− −−− ОК

Дуга 02 R > 100.000 m L : 0.000 m Ввод −−− −−− ОК

Дуга 02 Поворот > Право

Лево Право −−− ОК

<Выполнено!>

6 - 28

• Ввод данных Спираль.

Порядок действий Действие Экран

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(1) Нажмите клавишу [F2], чтобы ввести данные

Спираль. *1)

[F1]

(2) Введите радиус. (3) Нажмите клавишу [ОК]

Ввод

радиуса

[ОК]

(4) Введите значение длины.

Ввод длины

[ОК]

(5) Нажмите клавишу [ОК]

(6) Выберите направление поворота (Поворот):

правый (Право) или левый (Лево).

(7) Нажмите клавишу [ОК]

(8) Выберите направление (Направл): вход (В)

или выход (Из).

(9) Нажмите клавишу [ОК]

[F1] (левый)

или

[F2] (правый)

[ОК]

[F1] (левый)

или

[F2] (правый)

[ОК]

*1) Невозможно начать ввод данных со Спирали.

F1 : Прямая F2 : Дуга F3 : Спираль F4 : Вершина угла

Спираль 03 R > 0.000 m L : 0.000 m Ввод −−− −−− ОК

Спираль 03 R > 100.000 m L : 0.000 m Ввод −−− −−− ОК

Спираль 03 Поворот > Право Направл: В Лево Право −−− ОК

Спираль 03 Поворот : Право Направл > В В Из −−− ОК

<Выполнено!>

6 - 29

• Ввод данных Вершина угла.

Порядок действий Действие Экран

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(1) Нажмите клавишу [F4], чтобы ввести данные

Вершина угла. *1)

[F4]

(2) Введите координату X. (3) Нажмите клавишу [ОК]

Ввод коорд.

[ОК]

(4) Введите координату Y. (5) Нажмите клавишу [ОК]

Ввод коорд.

[ОК]

(6) Введите значение радиуса. *1) (7) Нажмите клавишу [ОК]

Ввод

радиуса

[ОК]

(8) Введите параметр А1. *1) (9) Нажмите клавишу [ОК]

(10) Введите параметр А2. *1) (11) Нажмите клавишу [ОК]

Ввод

параметра

А1

[ОК]

Ввод

параметра

А2

[ОК]

*1) Если данные вводить не нужно, нажмите клавишу [Без].

F1 : Прямая F2 : Дуга F3 : Спираль F4 : Вершина угла

Вершина угла 04 X > 0.000 m Y : 0.000 m Ввод −−− −−− ОК

Вершина угла 04 X : 0.000 m Y > 0.000 m Ввод −−− −−− ОК

R > 0.000 m A1 : 0.000 m A2 : 0.000 m Ввод −−− Без ОК

R : 100.000 m A1 > 0.000 m A2 : 0.000 m Ввод −−− Без ОК

R : 100.000 m A1 > 80.000 m A2 : 0.000 m Ввод −−− Без ОК

<Выполнено!>

• При вводе данных Вершина угла, если следующий элемент не относится к его данным,

дорога рассчитывается, как прямая линия независимо от введенных значений радиуса, параметров А1 и А2.

6 - 30

6.6.3 Поиск данных

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

Для поиска введенных данных, выполните следующие действия.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), [F1], [F4], чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F3], [F1], [F2], [F2].

(См. блок-схему на стр. 6-25.)

(3) Для поиска с первого значения, нажмите

[F1] (С начала).

(4) Чтобы задать поиск с другого значения,

нажмите [↓] или [↑].

[MENU]

[F4] [F1] [F4]

[F3] [F1] [F2] [F2]

[F1]

Программы 2/2 F1 : Площадь F2 : Базис F3 : Дорога С↓

Поиск данных F1 : С начала F2 : С конца

Прямая 01/30 L : 100.000 m Aз : 45°00’00” Правка ↓

[↓] или [↑]

Спираль 30/30

R : 200.000 m L : 100.000 m Правка ↓

6.6.4 Редактирование данных

(1) В режиме поиска данных нажмите клавишу

(2) Отредактируйте данные

Чтобы отредактировать введенные данные, выполните следующие действия.

Порядок действий Действие Экран

[F1].

[F1]

Правка

анных

Прямая 01/30 L : 100.000 m Aз : 45°00’00” Правка ↓

Прямая 01 L : 100.000 m Aз : 45°00’00” Ввод −−− −−− ОК

6 - 31

6.6.5 Ввод станции и задней точки

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

Чтобы ввести станцию и заднюю точку, выполните следующие действия.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), [F1], [F4], чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F3], [F2], [F1].

(3) Нажмите клавишу [F1]. *1)

(4) Чтобы ввести станцию, нажмите

[F1](Координаты) или [F2)(Данные дороги).

Координаты: Выберите данные из списка координат и

введите координаты станции.

Данные дороги: Выберите данные из Данных дороги и

введите координаты станции.

[MENU]

[F4] [F1] [F4]

[F3]

[F2]

[F1]

[F2]

Программы 2/2 F1 : Площадь F2 : Базис F3 : Дорога С↓

Привязка F1 : Станция F2 : Засечка

Станция и ориентир F1 : Координаты F2 : Данные дороги

Станция Пикет: 1000.000

Ввод −−− −−− ОК

(5) Введите координаты станции и нажмите

[ОК].

(6) Нажмите клавишу [ОК].

Лево или Право : Задать промер Центр : Задать осевую точку. (Пример: Задать осевую точку)

(7) Нажмите клавишу [F3](Да).

(8) Введите заднюю точку.

(9) Нажмите клавишу [ОК]. (Пример: Задать осевую точку)

Ввод коорд.

станции

[ОК]

[F3]

Ввод задней

точки

[ОК]

Пикет : 1000.000 > Центр

Лево Право −−− ОК

Пикет : 1000.000 X : 0.000 m Y : 0.000 m > OK ? [Да] [Нет]

Ориентир Пикет :

Ввод −−− −−− ОК

Пикет : 0.000 > Центр

Лево Право −−− ОК

6 - 32

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(10) Наведитесь на заднюю точку.

(11) Нажмите клавишу [ОК]. .

Набл.

задней

точки

[F3]

Угол на заднюю точку ГК = 45°00’00”

> Навелся? [Да] [Нет]

<Выполнено!>

Вынос в натуру 2/2

F1 : Привязка F2 : Вынос дороги F3 : Выбор файла

*1) Чтобы ввести координаты станции и задней точки с использованием метода обратной

засечки, выберите [F2](Засечка). Более подробно метод обратной засечки описан в разделе 8.3.2 «Метод обратной

засечки».

6 - 33

6.6.6 Дорожная разбивка

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

Чтобы осуществить дорожную разбивку, выполните следующие действия.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), [F1], [F4], чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F3], [F2], [F2].

См. блок-схему на стр. 25

(3) Введите значения.

(4) Нажмите клавишу [OK].

[MENU]

[F4] [F1] [F4]

[F3]

[F2]

Ввод

значений

[OK]

Программы 2/2 F1 : Площадь F2 : Базис F3 : Дорога С↓

Вынос дороги Пикет : 1000.000

Ввод Спис −−− ОК

Вынос дороги Пикет: 1000.000

Ввод −−− −−− ОК

Пикет : 0.000 > Центр

Лево Право −−− ОК

(5) Задайте пикет.

(Пример: Право). Нажмите клавишу [F2]. *1)

(6) Введите значение промера.

(7) Нажмите клавишу [ОК].

На экране отображаются координаты

выносимой точки.

(8) Нажмите клавишу [F3](Да). На экране отображается расстояние до

выносимой точки и до задней точки.

ГКп: Расчетный горизонтальный угол на

выносимую точку

S: Расчетное расстояние от инструмента

до выносимой точки.

(9) Нажмите клавишу [F1](Угол).

Пикет: Выносимая точка ГУ: Измеренный на выносимую точку

(реальный) горизонтальный угол.

dГУ: Горизонтальный угол на выносимую

точку = Измеренный (реальный) горизонтальный угол – Расчетное значение горизонтального угла. При dГУ = 0°00’00” – направление правильное.

[F2] Пикет : 1200

: Право

−−− −−− Чис ОК

Ввод

омера

[ОК]

Пикет : 1200 X : 0.000 m Y : 0.000 m > OK ? [Да] [Нет]

[F3]

Разбивочные элементы ГКп = 60°00’00” S = 100.000 m Угол Расст −−− −−−

[F1]

Пикет : 1200 ГУ : 60°00’00” dГУ : 0°00’00” Расст −−− XYH ----

6 - 34

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

(10) Нажмите клавишу [F1](Расcт).

[F1]

S: Измеренное до выносимой точки

расстояние

dS: Расстояние до выносимой точки =

Измеренное (реальное) расстояние – Расчетное значение расстояния.

(11) Нажмите клавишу [F2](XYH).

[F2]

(12) Нажмите клавишу [F4](След), чтобы

[F4]

перейти на следующую страницу экрана. .

*1) Если пикет задавать не нужно, то нажмите клавишу [OK].

6.6.7 Выбор файла

Чтобы вести координаты, которые будут использоваться для станции и задней точки, выполните следующие действия.

Порядок действий Действие Экран

S* : 100.000 m dS : 0.000 m

Режим XYH БП/П След

X* : 100.000 m Y : 0.000 m

Режим Углы БП/П След

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), [F1], [F4], чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F3], [F2].

См. блок-диаграмму на стр. 25

(3) Нажмите клавишу [F3].

(4) Введите имя используемого файла или

выберите его из списка.

(5) Нажмите [ОК].

[MENU]

[F4] [F1] [F4]

[F3]

[F2]

[F3]

Выбор файла

[ОК]

Программы 2/2 F1 : Площадь F2 : Базис F3 : Дорога С↓

Вынос в натуру F1 : Привязка F2 : Вынос дороги F3 : Выбор файла

Выберите файл Имя :__________

Ввод Спис −−− ОК

6 - 35

6 СПЕЦИАЛЬНЫЙ РЕЖИМ (Режим Меню)

6.6.8 Удаление дорожных измерений

Чтобы удалить данные измерений, выполните следующие действия.

Порядок действий Действие Экран

(1) Нажмите клавишу [MENU], после чего

нажмите клавишу [F4](С↓), [F1], [F4], чтобы перейти на стр. 2 экрана.

(2) Нажмите клавишу [F3], [F3].

См. блок-схему на стр. 25

(3) При нажатии клавиши [F4](Да] все данные

дорожных измерений за исключением файла координат будут удалены. Нажмите клавишу [F4].

[MENU]

[F4] [F1] [F4]

[F3]

[F4]

Программы 2/2 F1 : Площадь F2 : Базис F3 : Дорога С↓

Очистка Удалить дорогу?

> OK ? [Нет] [Да]

6 - 36

7 СЪЕМКА

В тахеометрах GPT-3100N серии результаты измерений хранятся во внутренней памяти, которая поддерживается литиево-ионной батареей. Во внутренней памяти хранятся как результаты измерений, так и файлы координат.

 Результаты измерений

Измеренные данные сохраняются в файлах результатов измерений.

 Число измеренных точек

(В случае неиспользования внутренней памяти в режиме разбивки).

Максимум 24000 точек

Поскольку внутренняя память задействуется как в режиме сбора данных, так и в режиме разбивки, то при использовании режима разбивки число измеряемых точек уменьшается. Информация по внутренней памяти содержится в Главе 9 «РАБОТА С ПАМЯТЬЮ».

1) Перед отключением питания убедитесь, что вы находитесь в основном меню или режиме измерения углов. Это позволит избежать нарушения уже хранящихся в памяти данных.

2) Для избежания срывов в работе рекомендуется заранее зарядить батарею (BT-52QА) и подготовить заряженные запасные батареи.

сбоев при обращении к памяти, а также возможного

7 СЪЕМКА

7-1

 Работа с меню программы съемки

–

При нажатии клавиши [MENU], инструмент оказывается в режиме МЕНЮ 1/3. Нажмите клавишу [F1](Съемка), на экран выводится меню программы съемки 1/2.

7 СЪЕМКА

Стандартный режим измерений

[ESC] [MENU]

Меню 1/3 F1:Съемка F2:Разбивка F3:Память С↓

[F1]

Выберите файл Имя:

Ввод Спис

Ввод имени файла

Съемка 1/2

F1: Станция F2: Задняя точка F3: Изме

МЕНЮ СЪЕМКИ 1/2

ения С↓

–– ОК

Выбор файла для результатов съемки

[ESC]

[F1]

Ввод станции

Ввод станции. См. раздел 7.1.3

[F2]

Ввод задней точки

[F4]

Съемка 2/2 F1: Выбор файла F2: Ввод кодов F3: Наст

МЕНЮ СЪЕМКИ 2/2

ойки С↓

[ESC]

Ввод задней точки и ориентирование. См. раздел

[F3]

Съемка пикетов

Выполнение съемки. См. раздел 7.2.

[F1]

Смена рабочего файла

Выбор файла для измерений и координат. См. раздел 7.1.1.

[F2]

Ввод кодов описания точек

Редактирование библиотеки кодов. См. раздел 7.6.

[F3]

Настройка параметров

Настройка параметров съемки. См. раздел 7.7.

7-2

7.1 Подготовка к съемке

7.1.1 Выбор файла для хранения результатов съемки

Сначала необходимо выбрать файл, который будет использоваться для хранения результатов съемки. Это можно сделать в данном режиме.

Порядок действий Действие Экран

7 СЪЕМКА

(1) В меню на стр. 1/3 экрана нажмите клавишу

[F1](Съемка).

(2) Нажмите клавишу [F2](Спис), чтобы вывести

на экран список файлов. *1)

(3) Нажимая клавиши [ ] или [

список файлов, чтобы выбрать нужный файл. *2),3)

(4) Нажмите клавишу [F4](Ввод).

Осуществляется выбор файла, и на экран выводится меню съемки 1/2.

, просмотрите

]

[

[F1]

[F2]

],[ ]

[F4]

Меню 1/3 F1: Съемка F2: Разбивка F3: Память С↓

Выберите файл Имя:________

Ввод Спис --- ОК

DOR /M0123 →* DOR1 /M0345

DOR2 /M0789

--- Поиск --- Ввод

DOR /M0123 →* DOR1 /M0345

DOR2 /M0789

--- Поиск --- Ввод

Съемка 1/2 F1:Станция F2:Задняя точка F3:Измерения С↓

1) Если вы хотите создать новый файл или ввести непосредственно имя файла, нажмите клавишу [F1](Ввод) и введите имя файла.

2) Когда файл уже выбран, слева от имени этого файла появляется символ «*».

3) Данные в файле, который отмечен стрелкой, можно просмотреть при помощи клавиши [F2](Поиск).

• Действуя таким же образом,

меню съемки на стр. 2/2 экрана.

можно выбрать файл из

Съемка 2/2

F1:Выбор файла F2:Ввод кодов F3:Настройки С↓

7-3

7.1.2 Выбор файла координат для съемки

Если для определения пункта наблюдения или задней точки Вы желаете использовать координаты, заранее выберите соответствующий файл координат в меню съемки 2/2.

Порядок действий Действие Экран

(1) В меню съемки на стр. 2/2 нажмите

клавишу [F1] (Выбор файла).

(2) Нажмите клавишу [F2] (Координаты).

(3) Выберите файл координат точно таким же

образом, как описано в разделе 7.1.1 «Выбор файла для съемки».

Съемка 2/2 F1 : Выбор файла F2 : Ввод кодов F3 : Настройки С↓

[F1] Выбор файла

F1 : Измерения F2 : Координаты

[F2] Выберите файл

Имя: ________

Ввод Спис −−− ОК

7 СЪЕМКА

7.1.3 Станция и задняя точка

Пункт наблюдения и ориентирное направление в режиме сбора данных связаны с пунктом наблюдения и ориентирным направлением при измерении координат в стандартном режиме. Пункт наблюдения и ориентирное направление можно задать или изменить из программы съемки.

Станцию можно ввести двумя способами.

1) Ввод по координатам, хранящимся во внутренней памяти.

2) Ввод непосредственно с Для задней точки можно выбрать один из трех способов.

1) Ввод по координатам, хранящимся во внутренней памяти.

2) Ввод координат непосредственно с клавиатуры.

3) Ввод значения дирекционного угла непосредственно с клавиатуры. Примечание: См. раздел 9.4 «Ввод координат непосредственно с клавиатуры» и раздел

9.7.2 «Загрузка данных», чтобы знать, как сохранять координаты во

внутренней

 Пример ввода пункта наблюдения:

Ввод пункта наблюдения по координатам, хранящимся во внутренней памяти.

Порядок действий Действие Экран

(1) Нажмите клавишу [F1](Станция) в меню

съемки 1/2.

На экране отображается предыдущая

установка.

памяти.

клавиатуры.

[F1]

Станц. →PT-01 Код :

Hi : 0.000 m Ввод Поиск Сохр XYH

(2) Нажмите клавишу [F4](XYH).

7-4

[F4]

Станция Тчк#:PT-01

Ввод Спис XYH ОК

(3) Нажмите клавишу [F1](Ввод) и введите

номер точки *1). Нажмите клавишу [F4](OK).

[F1]

Ввод №

пункта

[F4]

7 СЪЕМКА

X : 0.000 m Y : 0.000 m H : 0.000 m > OK ? [Да] [Нет]

(4) Нажмите клавишу [F3](Да). *1)

(5) Таким же образом введите Код (код

описания точки) и высоту инструмента (Hi). *2)

(6) Нажмите клавишу [F3](Сохр) для записи.

(7) Нажмите клавишу [F3](Да). На экран вновь выводится меню съемки

1/2.

*1)

См. раздел 2.6 «Ввод буквенно-цифровых символов».

*2)

Код точки можно ввести посредством ввода его порядкового номера, связанного с

библиотекой кодов.

Для отображения библиотеки кодов нажмите клавишу [F2](Поиск), когда стрелка будет

стоять перед полем ввода кода точки.

*3)

Нажмите клавишу [F3](Сохр), если вы не вводите высоту инструмента.

Если пункт во внутренней памяти не найден, на экран выводится сообщение «Такой точки



нет» (Точка №… не найдена).

 Во внутреннюю память заносятся: Станция (№ станции), Код (код описания станции) и Hi

(высота инструмента).

[F3]

Ввод ID,

высоты

инструм.

[F3]

Станц. →PT-11 Код :

Hi : 0.000 m

Ввод Поиск Сохр XYH

Станц. :PT-11 Код

Hi → 1.335 m Ввод Поиск Сохр XYH

>Сохранить? [Да] [Нет]

Съемка 1/2 F1:Станция F2:Задняя точка F3:Измерения С↓

7-5

7 СЪЕМКА

 Пример установки ориентирного направления: Ниже дается последовательность того, как сохранить в памяти данные по задней

точке после ввода ее номера.

Порядок действий Действие Экран

(1) Нажмите клавишу [F2](Задняя точка) из

меню съемки на стр. 1/2 экрана.

На экране отображается предыдущая

установка.

(2) Нажмите клавишу [F4](Аз). *1).

(3) Нажмите клавишу [F1](Ввод) и Введите №

пункта (ЗТ#). *2)

(4) Нажмите клавишу [F3](YES).

налогично введите код точки (Код) и высоту

призмы (Hv). *3),4

(5) Нажмите клавишу [F3](Измр).

(6) Наведитесь на заднюю точку. Выберите один из режимов измерения и

нажмите экранную клавишу.

ПРИМЕР : Клавиша [F2](S). Выполняется измерение углов и наклонного

расстояния. Горизонтальный круг установлен на вычисленное направление.

Результат измерения сохраняется в памяти,

и на экране вновь отображается меню съемки Съемка 1/2.

[F2]

[F4]

[F1]

Ввод №

пункта

[F3]

[F4]

[F3]

Набл.

задней

точки

[F2]

ЗТ# → Код :

Hv : 0.000 m

Ввод 0°ГК Измр Аз

Задняя точка ЗТ#:

Ввод Спис XY/Аз ОК

X : 0.000 m Y : 0.000 m H : 0.000 m > OK ? [Да] [Нет]

ЗТ# →PT-23 Код :

Hv : 0.000 m

Ввод 0°ГК Измр Аз

ЗТ# →PT-23 Код :

Hv : 0.000 m

Углы * S XYH БП/П

ГКп : 90°00'00"

S *[1] <<< m h m

----- ----- ----- ОК

Съемка 1/2 F1:Станция F2:Задняя точка F3:Измерения С↓

*1)

При каждом нажатии клавиши [F3] можно выбирать метод ввода: по плановым

координатам, по углу, по названию точки соответственно.

*2)

См. раздел 2.6 «Ввод буквенно-цифровых символов».

*3)

Код точки можно ввести посредством ввода порядкового номера из библиотеки кодов. Для

отображения списка кодов точек нажмите клавишу [F2](Поиск).

*4)

Последовательность сбора данных

«Настройка параметров съемки».

 Если пункт во внутренней памяти не обнаружен, на экране появляется сообщение “Такой

точки нет” (Точка № не найдена).

устанавливается на [Правка→Измр]. См. раздел 7.6

7-6

7.2 Порядок действий при проведении съемки

Порядок действий Действие Экран

7 СЪЕМКА

(1) Нажмите клавишу [F3](Измерения) из меню

съемки на стр. 1/2 экрана.

На экране отображается предыдущая

установка.

(2) Нажмите клавишу [F1](Ввод) и введите №

точки (PT#). *1)

(3) Действуя таким же образом, введите код

точки (Код) и высоту отражателя (Hv). *2),3)

(4) Нажмите клавишу [F3](Режм). [F3]

[F3]

[F1]

Ввод №

пункта

[F4]

[F1]

Ввод кода

точки

[F4] [F1]

выс. призмы.

[F4]

Съемка 1/2 F1:Станция F2:Задняя точка F3:Измерения С↓

Точка → Код :

Hv : 0.000 m

Ввод Поиск Режм Измр

Точка =PT-01 Код :

Hv : 0.000 m [Бук] [Прб] [Чис] [OK]

Точка :PT-01 Код →

Hv : 0.000 m

Ввод Поиск Режм Измр

Точка →PT-01 Код : DER

Hv : 1.600 m

Ввод Поиск Режм Измр

Углы* S XYH С↓

(5) Наведитесь на цель. Набл. цели

(6) Нажмите одну из клавиш [F1] ∼ [F3]. *4) Пример: Клавиша [F2](D) – измерение

углов и наклонного расстояния.

Выполняется измерение.

Результаты измерений сохраняются в

памяти, и на экране отображается следующий пункт. *5)

№ точки (Точка) возрастает автоматически.

(7) Введите данные для следующей точки и

наведитесь на нее.

(8) Нажмите клавишу [F4](Измр). Измерение выполняется в том же самом

режиме, что и для предыдущего пункта. Результаты измерений записываются.

[F2]

Набл.

[F4]

ВК : 90°10'20" ГКп : 120°30'40"

D*[п] < m > Измерение...

< Выполнено >

Точка →PT-02 Код :

Hv : 1.200 m

Ввод Поиск Режм Измр

ВК : 90°10'20" ГКп : 120°30'40"

D *[п] < m > Измерение...

< Выполнено >

Продолжайте измерения, действуя

аналогично. Чтобы закончить работу в этом режиме, нажмите клавишу [ESC]. *6)

7-7

Точка →PT-03 Код :

Hv : 1.200 m Ввод Поиск Режм Измр

7 СЪЕМКА

*1)

См. раздел 2.6 «Ввод буквенно-цифровых символов».

*2)

Код точки можно ввести посредством ввода порядкового номера из библиотеки кодов. Для

отображения списка кодов точек нажмите клавишу [F2](Поиск).

*3)

Последовательность сбора данных устанавливается на [Правка→Измр]. См. раздел 7.7

«Настройка параметров съемки».

*4)

Символ «*» указывает, что данный режим использовался в предыдущий раз.

*5)

Вы можете подтвердить сохранение результатов измерений. См. раздел 7.7 «Настройка

параметров съемки [Настройки]».

*6)

По завершении работы в режиме сбора данных и, нажав клавишу [ESC], можно

преобразовать результаты измерений в координаты. См. раздел 7.6 «Настройка параметров съемки [Настройки]».

ВК : 90°10'20" ГКп : 120°30'40"

D : 98.765 m > OK ? [Да] [Нет]

7.2.1 Поиск записанных данных в памяти инструмента

В режиме съемки вы можете вести поиск записанных данных.

Порядок действий Действие Экран

(1) В режиме съемки нажмите клавишу

[F2](Поиск).

В правой верхней части экрана появляется

имя используемого файла.

(2) Выберите один из трех методов поиска,

нажав для этого одну из клавиш [F1] ∼ [F3].

*1)

Когда стрелка-указатель расположена рядом со строкой Код, можно просмотреть список

кодов.

*2)

Данная процедура аналогична процедуре «Поиск» в режиме диспетчера памяти. Более

подробная информация содержится в разделе 9.2 «Поиск данных».

[F2]

[F1] ∼ [F3]

Точка → PT-02 Код :

Hv : 1.200 m

Ввод Поиск Режм Измр

Поиск [DOR]

F1:С начала файла F2:С конца файла F3:По номеру точки

7-8

7.2.2 Ввод кода точки с использованием библиотеки кодов

В режиме съемки вы можете ввести код точки, выбрав его из библиотеки кодов.

Порядок действий Действие Экран

7 СЪЕМКА

(1) В режиме съемки нажмите клавишу

[F1](Ввод).

(2) Введите порядковый номер, связанный с

библиотекой кодов, и нажмите клавишу

[F4](ОК). [Пример] Порядковый номер, 032 = DER

порядкового

7.2.3 Выбор кода точки из списка кодов

Вы можете также выбрать код точки из списка кодов.

Порядок действий Действие Экран

[F1]

Ввод

номера

[F4]

Точка : PT-02 Код →

Hv : 1.200 m

Ввод Поиск Режм Измр

Точка : PT-02 Код :=032

Hv : 1.200 m [Бук] [Прб] [Чис] [OK]

Точка → PT-02 Код :DER

Hv : 1.200 m

Ввод Поиск Режм Измр

Точка : PT-02 Код →

Hv : 1.200 m Ввод Поиск Режм Измр

(1) В режиме сбора данных подведите стрелку

к строке ввода кодов и нажмите

[F2](Поиск).

(2) При нажатии следующих клавиш

порядковый номер будет увеличиваться

или уменьшаться.

[] или [ ]: увеличение или уменьшение

порядкового номера кода

] или [ ]: увеличение или уменьшение

[

порядкового номера на десяток. *1)

[F2]

[ ],[ ]

[

],[ ]

→ 001:Код01 002:Код02 Правк --- Очис ОК

031:Код31 → 032:DER 033:LEP Правк --- Очис ОК

(3) Нажмите клавишу [F4](ОК).

*1)

Для редактирования текущего кода в библиотеке кодов нажмите клавишу [F1](Правк). Для удаления кода, отмеченного стрелкой, нажмите клавишу [F3](Очис). Код можно отредактировать в меню съемки Съемка (2/2) или в меню работы с памятью

Память (2/3).

[F4]

Точка → PT-02 Код :DER

Hv : 1.200 m Ввод Поиск Режм Измр

7-9

7.3 Режим измерения промерами

Использование данного режима целесообразно, когда невозможно выполнить измерение непосредственно на цель, например, на центр дерева. Сбор данных в режиме измерения промерами возможен с использованием следующих методов.

• Измерение с угловым промером

• Измерение с линейным промером

• Промер на плоскости

• Промер до центра колонны

7.3.1 Измерение с угловым промером

Чтобы выполнить измерение, расположите призму на том же горизонтальном проложении от инструмента, что и точка Ао.

Высота призмы

Высота инструмента

(1) Нажмите клавишу [F3](Режм). Затем

клавишу F4 (

Призма P

Порядок действий

С↓).

Станция

При измерении координат точки А поверхности: Введите высоту инструмента / высоту отражателя.

При измерении координат точки А только высоту инструмента. (Высоту отражателя установите на 0).

При наблюдении точки A0 вы можете выбрать один из двух способов. Первый – зафиксировать вертикальный угол на центр призмы, даже если она

расположена ниже оси зрительной трубы, а второй – задать изменение вертикального угла в

зависимости от поворота зрительной трубы. Во втором случае, с поворотом зрительной трубы будут изменяться значения наклонной дальности и превышения. Для установки НАСТРОЙКИ ИНСТРУМЕНТА».

Действие Экран

[F3]

[F4]

7 СЪЕМКА

, у земной

о: Введите

данной опции см. Главу 16 «РЕЖИМ

Точка → PT-11 Код : TOPCON Hv : 1.200 m Ввод Поиск Режм Измр

Точка → PT-11 Код : TOPCON Hv : 1.200 m Углы* S XYH С↓

Промр Баз БП/П Р2↓

7-10
