TOKAI LAR-5431B User Manual [fr]

SYSTEME AUDIO 4 EN 1

LECTEUR DVD/JPEG/MP4/MP3/WMA/CD

USB ET LECTEUR MMC/SD.

RADIO AM/FM/RDS.

Pour des raisons évidentes de sécurité et en rappel avec la législation en vigueur, il

est formellement interdit de visionner le lecteur DVD tout en conduis

LAR-5431

MODE D’EMPLOI

AVANT UTILISATION

RISQUE DE CHOC ELECTRIQUE

AVERTISSEMENT:

POUR REDUIRE LE RISQUE DE CHOC

ELECTRIQUE OU D’INCENDIE, NE PAS

EXPOSER CET APPAREIL A LA PLUIE OU A L’HUMIDITE.

AUTION

ATTENTION: POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE, NE PAS ENLEVER LE COUVERCLE (OU

L'ARRIERE). AUCUNE PIECE N'EST NÉCESSAIRE À L’UTILISATEUR. CONTACTER UNE PERSONNE QUALIFIEE POUR TOUTE REPARATION.

Le symbole d'éclair, compris dans un triangle équilatéral, informe l'utilisateur que la tension de certaines pièces non isolées à l'intérieur du produit est suffisamment puissante pour poser un risque d'électrocution.

Le point d'exclamation, compris dans un triangle équilatéral, informe l'utilisateur que d'importantes directives de fonctionnement et d'entretien se trouvent dans la documentation accompagnant l'appareil.

PRODUIT LASER CLASSE 1

Le symbole du produit laser situé sur le panneau arrière de l’unité indique que ce lecteur est un produit de la classe laser qui n’utiliser qu’un laser faible et aucun rayonnement dangereux.

1. Lire attentivement ce guide de l’utilisateur avant installation et utilisation.

2. Ne pas toucher la prise secteur avec les mains mouillées.

3. Couper l’alimentation secteur lorsque l’appareil n’est pas utilisé . (Débrancher la fiche de la prise secteur quand vous n’utilisez pas l’appareil pendant une durée prolongée)

Avant de déplacer l’appareil, enlever d’abord le disque contenu dans l'appareil/le tiroir.

4. Ne pas ouvrir le couvercle ni toucher les composants exposés à l’extérieur de l’app areil, seuls des

techniciens qualifiés peuvent y toucher.

5. Ne pas exposer l’appareil à la lumière directe du soleil ou près d’objets qui dégagent de la chaleur pour éviter d’endommager l’appareil.

6. Ne pas placer l’appareil dans un endroit humide qui po urrait affecter le capteur de l’appareil .

7. Placer l’appareil sur une surface plane et ventilée. Vérifier que les trous d'aération

Ne sont pas couverts pour éviter une surchauffe ou un mauvais fonctionnement.

8. Nettoyer le panneau et le boîtier à l'aide d'un chiffon doux et sec uniquement, n’appliquer aucun type de solvant, d’alcool et de vaporisateurs .

9. L’appareil ne doit pas être exposé aux éclaboussures et aux déversements et aucun objet contenant des liquides, tels que des vases, ne doit être placé sur l'appareil

10Débrancher l’appareil quand il n’est pas utilisé pendant une longue durée.

Table des matières

AVANT UTILISATION

1.1 Glossaire................................................................................................ ............ 3

1.2 Précautions...................................................................................................... 3

1.3 Entretien et nettoyage des disques.................................................................... 4

1.4 Information sur les piles de la télécommande............................................. ........ 4

1.5 Description de la télécommande........................................................................ 5

1.6 Description de la façade du panneau frontal............................................................. 6

1.7 Description de la façade du châssis de l’appareil après avoir enlevé le panneau frontal....... 7

1.8 Description de la façade du châssis de l’appareil après avoir fait glissé le panneau frontal... 7

1.9 Description du boîtier arrière....................... ..................................................... 8

1.10 Description du câblage entrée/sortie........................................................................... 8

1.11 Installation de l’appareil............................................................. ..................... 9

UTILISATION DE BASE

UTILISATION DE LA RADIO

UTILISATION DE BASE : DES DISQUES- PORT USB OU CARTES MEMOIRE MMC/SD

4.1 Insérer et retirer un disque, une clé USB ou une Carte Mémoire ……………………………… 13

4.2 Mettre la lecture sur pause................................................................................. 14

4.3 Arrêter la lecture ....................................................................................... ....... 14

4.4 Sélectionner un Chapitre/Piste avec la touche UP/DN ou la touche

4.5 Sélectionner un Chapitre/Piste avec le pavé numérique...................................... 14

4.6 Sélectionner un Chapitre/Piste avec le menu Root/PBC...................................... 14

4.7 Lecture accélérée.............................................................................. .................. . 15

4. 8 Lecture au ralenti................................................................................................. . 15

4. 9 Lecture d’une image arrêtée.................................................................................... 15

4.10 Répétition de la lecture........................................................................................... 15

4.10.1 Répéter Un/Tout............................................................................................... 15

4.10.2 Répéter A-B..................................................................................................... 15

4.11 Lecture en Mode Balayage (SCAN).................................................................... 15

4.12 Lecture à partir d’un Chapitre/Piste spécifique ou d’un point spécifique............... 16

4.13 Lecture aléatoire.............................................................................................. . 16

4.14 Lecture d’un angle différent..................................................................... ................ 16

4.15 Lecture en mode Zoom ..................................................................................... 16

4.16 Modifier la langue des sous-titres.................................................................... . 16

4.17 Modifier la langue audio................................................................................... 16

4.18 Modifier le système du signal vidéo.......................................................... ....... . 16

4.19 Au-delà du statut Lecture....................................................................................... 17

4.20 Programmation de lecture................................................................................. 17

4.21 Lecture d'un Picture CD au format JPEG .......................................................... 17

4.22 Mettre en lecture les fichiers MP4.................................................................................... 18

4.23 Fonction ESP et ID3 ............................................................................................. 18

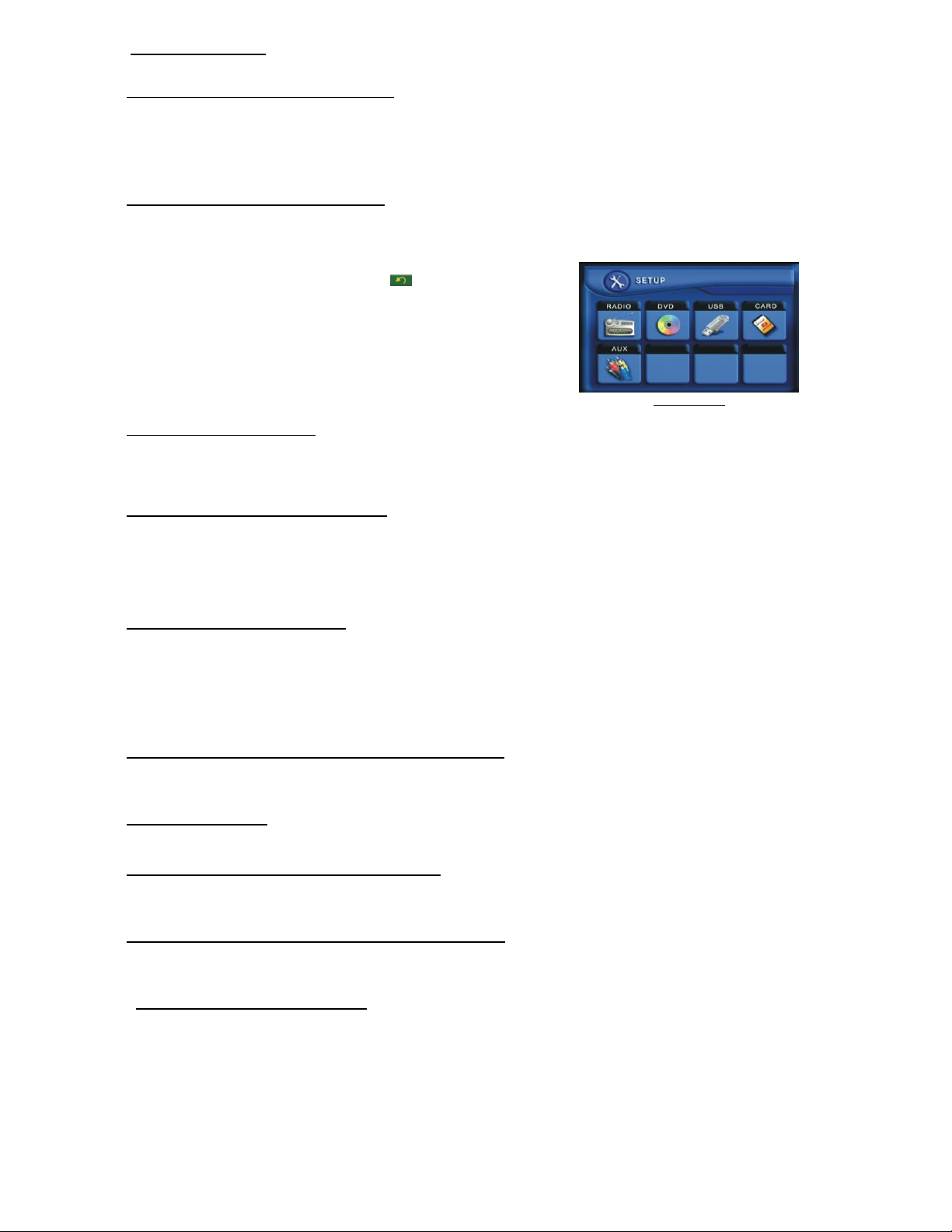

4.24 Utilisation du menu de configuration du système DVD.................................................. 18

Contrôle parental............................................................................................. 22

Le Code Régional............................................................................................ 23

Le Dépannage

Caractéristiques techniques

................................................................................... .......................1

.................................................................................................. 10

...................................................................................... 11

.............. 13

>>|/|<<

................................................................................... ......................... 24

..................................................................................... 25

..... 14

1. Avant utilisation

1.1 Glossaire PBC (contrôle de lecture)

Il s’agit d’une sorte de signal (menu) enregistré sur le disque avec le format SVCD ou VCD2.0 Utilise pour le contrôle lecture. Il peut lire un logiciel interactif avec le menu affiché sur la TV. Et si le disque contient des images fixes, il peut lire une haute définition de ces images.

Titre En général, le titre est la partie importante du disque DVD. Par exemple, la partie thématique du film porte le titre 1, la partie qui décrit le "making-of" porte le titre 2, le casting porte le titre 3, etc.… Chaque titre contient un numéro de série facile à identifier.

Chapitre Un titre peut se diviser en plusieurs blocs, de façon à ce que chaque bloc puisse fonctionner comme une unité appelée chapitre. Le chapitre contient au minimum une unité.

Piste

C’est le composant le plus important du VCD. En général, chaque chanson d'un disque de karaoké est une piste

1.2 Précautions Sécurité

1. Source d’alimentation: L’appareil doit être branché sur une alimentation électrique qui correspond Au type décrit dans le guide de l’utilisateur ou comme indiqué sur l’appareil.

2. L’appareil est destiné pour le terminal négatif de la pile qui est branchée sur le métal du véhicule. Veuillez

confirmer avant installation.

3. Ne pas rassembler les fils du haut-parleur lorsque l’appareil est allumé, Sinon cela pourrait surcharger ou griller l’amplificateur de puissance.

4. Ne pas installer le panneau détachable avant de brancher les fils.

5. Le boîtier de protection doit protéger la façade (voir la photo).

Environnement

1. Ne pas utiliser cet appareil près d’une source d’eau ou d’humidité.

2. Si de l’humidité se forme à l’intérieur de l’objectif, l’appareil pourrait ne pas fonctionner correctement. Pour éliminer ce problème, attendre environ 1 heure pour laisser l’humidité s’évaporer.

3. si l’habitacle de la voiture est très chaud, ne pas utiliser le lecteur tant que la voiture n’a pas roulé quelques instants pour permettre de rafraîchir l’intérieur.

1.3 Entretien et nettoyage des disques

Figure.1

Figure.2

Figure.3

+ side up

Incorrect

Entretien des disques

1. Pour garder un disque propre, tenir le disque par les rebords, ne pas toucher la surface du disque du côté lecture.

2. Ne pas coller de papier ou de bande sur le disque. S’il y a de la colle (ou similaire) sur la surface du disque, vous devez essuyer avant de l'utiliser.

3. Ne pas exposer le disque à la lumière du soleil, ou près d'une source de chaleur, ou le laisser dans une voiture garée en plein soleil où la température peut incroyablement augmenter.

4. Mettre le disque dans son boîtier de rangement pour conserver la température après utilisation.

Nettoyage des disques

1. Avant la lecture, essuyer le disque avec un chiffon propre. Partir du centre du disque vers les rebords.

2. Ne pas utiliser d'alcool, de solvant ou de nettoyant ou vaporisateur antistatiques vendus dans le commerce et utilisés pour les LP en plastique pour essuyer le disque.

1.4 Informations sur les piles de la télécommande

Replacer les piles de la télécommande:

1. Avant d’utiliser la télécommande pour la première fois, tirer sur la languette de protection de la télécommande comme indiqué par le sens de la flèche. (Voir fig.1)

2. Appuyer sur le bloc amovible comme indiqué par la flèche A (voir fig.2), puis tirer sur le compartiment des piles de la télécommande comme indiqué Par la flèche B (voir fig.2).

3. Remplacer les piles usagées par des piles neuves avec la polarité positive (+) tournée vers le haut. (Voir fig.3).

4. Remettre le compartiment à piles dans sa position d’origine. (Voir fig.3).

Note concernant les piles de la télécommande:

1. Une mauvaise utilisation des piles peut provoquer une surchauffe ou une explosion et causer un incendie ou des blessures.

2. La fuite des piles peut endommager la télécommande (Durée de vie des piles: 6 mois dans des conditions d’utilisation normales et une température normale) .

3. Ne pas court-circuiter les piles.

4. Ne pas jeter les piles au feu.

5. Pour éviter tout risque d’accident, conserver les piles hors de la portée des enfants .

1.5 Description de la télécommande

10 11 12

19 20

21 22

SLOW_FWD

A-B

ZOOM

AUDIO

INT

LOC

CLK

9/AF

-101+10

SETUP

SEL

MU MODE

PWR

SUBTITLETITLE/PBC

RPT R DM

APS

P/N

0/10 TA

10+ /PTY

BAND

PROG

OSD LOUD

STEP

1. TOUCHE ANGLE INCLINAISON MOTORISEE

2. TOUCHE MENU

3. TOUCHE MARCHE/ARRET

4. TOUCHE ^

5. TOUCHE >>|

6. TOUCHE >

7. TOUCHE |<<

8. TOUCHE v

9. TOUCHE SELECTION

10. TOUCHE PLAY/PAUSE

11. TOUCHE PAVE NUMERIQUE (0~10, +10-10)

12. TOUCHE 10+/PTY

13. TOUCHE SETUP "Réglages"

14. TOUCHE MODE

15. TOUCHE APS

16. TOUCHE SEARCH "RECHERCHE"

17. TOUCHE RDM

18. TOUCHE RPT

19. TOUCHE SOUS-TITRAGE

20. TOUCHE TITRE/PBC

21. TOUCHE ANGLE/ST

22. TOUCHE ZOOM

23. TOUCHE AUDIO

24. TOUCHE HORLOGE

25. TOUCHE A-B

26. TOUCHE INT

27. TOUCHE EQ EGALISEUR

28. TOUCHE LOC/SLOW-FWD

29. TOUCHE MUTE

30. TOUCHE STOP

31. TOUCHE VOLUME-

32. TOUCHE <

33. TOUCHE OK

34. TOUCHE VOLUME+

35. TOUCHE BAND/P/N

36. TOUCHE PROG

37. TOUCHE OSD

38. TOUCHE LOUD

39. TOUCHE STEP

40. TOUCHE TA

41. TOUCHE AF

1.6 Description des fonctions de la façade

3 4 5

1516

17 18

6 +10

REL

-10

SEL

VOL

4.3" TFT

APS

AUX

RST

BND

USB /D VD/ VC D/M P3/ CD PL AYE R WI TH T V

COMPA CT

DIGITAL AU DIO

SD/MMC

PANNEAU AVANT

Description de la façade VUE DU DESSUS

1. TOUCHE MARCHE/ARRET MUTE

2. TOUCHE ANGLE

3. TOUCHE POUR DETACHER LA FAÇADE

4. TOUCHE MODE (RADIO/AUX)

5. TOUCHE TA

6. BOUTON VOLUME/SELECTION

7. TOUCHE AF

8. ECRAN MONITEUR 4"

9. DETECTEUR INFRAROUGE DE LA TELECOMMANDE

10 TOUCHE BANDE (STATION)

11. TOUCHE UP/DOWN

12. TOUCHE APS

13. TOUCHE EJECT

14. TOUCHE PRESELECTION 1 /TOUCHE PLAY / PAUSE

15. TOUCHE PRESELECTION 2 / TOUCHE INT

16. TOUCHE PRESELECTION 3 / TOUCHE RPT

17. TOUCHE PRESELECTION 4 / TOUCHE RDM

18. TOUCHE PRESELECTION 5 / TOUCHE -10

19. TOUCHE PRESELECTION 6 / TOUCHE +10

20. PRISE USB

21. TOUCHE RESET

22. ENTRÉE AUXILIAIRE

23. ENTRÉE CARTE MEMOIRE

1.7 Description de la façade du châssis de l'appareil après avoir enlevé le panneau frontal

CONNECTIQUE FEMELLE 26 BROCHES

CONNECTIQUE FEMELLE 26 BROCHES: Lorsque la connectique est encrassée, veuillez la nettoyer.

Les voyants LED sont allumés en permanence pour vous aider à utiliser l’appareil dans le noir.

1.8 Description de la façade du châssis de l'appareil après avoir glissé le panneau frontal

Indicateurs LED

1.9 Description de l'arrière de l'appareil.

ANTENNE AM/FM

NOIR

SORTIE VIDEO

JAUNE

GRIS

Connection frein a main

Camera de Recul

Liaison

boIte de vitesse/camera

Fil Vert

Fil Blanc

JAUNE

NOIR

ANTENNE ELECTRIQUE (fil bleu)

VERT

Note:

1. Après le raccordement de la ligne de frein parking, la vidéo du petit moniteur de la façade n’apparaît

qu'après avoir mis le véhicule sur la position de parking.

2. Utilisez l’extrémité clip d’un Plan d’Encastrement fourni par le fabricant pour fixer la Vis de Fixation, utilisez une

autre extrémité du Plan d’Encastrement pour connecter le pôle négatif de la source d’alimentation. Sinon, la vidéo à l’écran pourrait subir des interférences.

Raccordement de la conduite de frein parking au système de frein parking intégré au véhicule

Frein parking

Ligne de frein parking (VERT)

Commutateur frein parking (dans le véhicule) Vers la pièce métallique ou le châssis du véhicule

1.10 Description du câblage Entrée/Sortie ATTENTION Fusibles 1A et 10A (dans le boîtier à fusibles)

Note :

1. Vous ne devez utiliser que des haut-parleurs ayant une impédance de 4 ohms afin de réduire la déformation si le

volume est élevé.

2. Assurez-vous que le câble antenne auto (bleu) ne fait contact avec aucun branchement prise de terre.
