THOMSON ROC5209 User Manual

Operating Instruction Mode d'emploi Bedienungsanleitung

ROC5209 00131867

FIND IT

UNIVERSAL REMOTE CONTROL

Manufactured and commercialised by HAMA u nder THOMS ON Tradema rk license

00131867bda.indd 1-300131867bda.indd 1-3 22.09.2009 10:02:31 Uhr22.09.2009 10:02:31 Uhr

Hama GmbH & Co KG 86651 Monheim/Bayern GERMANY

Tél éc om mande universelle

Universal Fernbedienung

ROC5209 00131867

Operating Instructions .......................................................... 01

Mode d‘emploi ....................................................................... 05

Bedienungsanleitung ............................................................. 09

Istruzioni per l‘uso ................................................................. 13

Instrucciones de uso ............................................................. 17

Gebruiksaanwijzing ............................................................... 21

Manual de instruções ............................................................ 25

Οδηγίες χρήσης..................................................................... 29

Руководство по эксплуатации ......................................... 33

Instrukcja obsługi ................................................................... 37

Návod k použití ...................................................................... 41

AAA

Használati útmutató .............................................................. 45

Bruksanvisning ....................................................................... 49

Brukerveiledning .................................................................... 53

Brugsanvisning ....................................................................... 57

Pistokelaturi ............................................................................ 61

Characteristics - Caractéristiques - Eigenschaften - Caratteristiche

Características - Eigenschappen - Características - χαρακτηριστικά

Технические характеристики - Dane techniczne - Technické údaje

Karakterisztika - Data - Karakteristikker - Data - Ominaisuudet

Weight = 90/110 grammes Poids = 90/110 grammes Gewicht = 90/110 Gramm Peso = 90/110 grammi Peso = 90/110 gramos Gewicht = 90/110 gram Peso = 90/110 gramas

Βάρoς = 90/110 γραμμάρια

Dimensions - Dimensions - Abmessungen - Dimensioni - Dimensiones

- Afmetingen - Dimensões -

- Méret

- Mått - Dimensjoner - Mål - Mitat

Διαστάσεις - размеры -

вес = 90/110 грамм

Ciężar = 90/110 g

Hmotnost = 90/110 g Súly = 90/110 gramm Vikt = 90/110 gram Vekt = 90/110 gram Vægt = 90/110 gram Paino = 90/110 grammaa

Wymiary - Rozměry

= 190 x 52 x 19 mm / 73 x 77 x 81 mm

This universal remote control ROC5209 (5 in 1) is compatible with the majority of television sets, DVD players and video recorders, as well as digital boxes such as satellite or cable receivers, DVBT receivers (Digital Video Broadcast Terrestrial), ADSL decoders, and so on. The ROC5209 comes with a convenient base/stand that you can place the remote in when you’re not using it. The base/stand also has a Find/Page feature, which lets you quickly ﬁ nd the remote if you’ve misplaced it. You simply press the Page key on the base and the remote sounds with a tone, making it easy to locate. This remote control was programmed in the factory, so that you can use it to control most of the sets of the THOMSON group’s make. For this reason, we recommend that prior to attempting to programme the remote control, you try it out by means of one of the methods described in this user manual. However, ﬁ rst, install 2 AAA batteries in both equipments: the remote control and the base. Please keep this guide along with the code list (provided separately), so that you can subsequently programme your remote control for use with other sets.

The keys

1 G : On/Standby or Standby only, depending on

the equipment being used.

2 Indicator lamp: The red indicator lights up when

any key is pressed.

3 Prog+/Prog-: Channel Up and Channel Down

buttons.

4 H (Mute): Switches the selected appliance sound

off.

5 Mode keys: Select the device to control (TV, DVD,

…)

6 Vol+/Vol-: Increases (+) or decreases (-) the

volume of the selected device.

7 Setup: Allows you to program your remote

before the ﬁ rst use. It also allows you to access to secondary functions of certain A/V appliances (Shift). Press and release the "Setup" key followed by the function key you want.

8 : Displays information of the selected

appliance.

9 Numeric keys 0-9: These keys have the same

functions as those of your original remote and are also used to enter the codes for different products.

10 Learn: Used for the learning codes procedure

(key copying) (see page x).

11 AV: For selecting an external source (SCART,

HDMI, ...)..

12 -/--: In connection with the numeric keys, this

button allows you, with some equipment, to select directly channels with 2 digits.

13 Menu / : Turns on the menu of the selected

product / Setup + : Teletext On.

14 Exit / : Turn off the menu of the selected

product / Setup + : Teletext Off. 15 C/D: Allow you to navigate the menus verticaly. 16 A/B : Allow you to navigate the menus

horizontally. 17 B (Play): Play a DVD disc (DVD, VCR, ...).

F (FF): Fast forward (DVD, VCR, ...). E (RW): Goes backward (DVD, VCR, ...). J (Pause): K (Stop): Stop the disc (DVD, VCR, ...). I 18 OK: Conﬁ rms a selection. 19 Coloured keys: Can be used to select categories

20 Guide: Electronic Program Guide.

Suspends play and stops on an image

(Record): To record, press the RECORD key twice.

when teletext is activated, and speciﬁ c functions

depending on the make.

Testing the remote control before

you programme it

1. Turn on the product you want to control.

2. Press the Mode key that corresponds to the type

of product you want to control: TV: television set,

DVD: DVD player, VCR: video recorder, SAT/ CAB: satellite or cable receiver, AUDIO/AUX:

audio equipment or any other equipment.

3. Direct the remote control towards your equipment

and try to switch it off by simply pressing the key G. If the device does not turn off, you must program the remote control using one of the methods A, B, C or D described hereafter.

Note 1: Except for the TV key, the DVD, VCR, SAT/CAB and AUDIO/AUX mode keys can be

programmed to control a device other than that indicated on the key. It is therefore possible, for example, to allocate SAT mode to the DVD key. You must enter the code corresponding to the manufacturer

and the device by using one of the methods indicated in this manual. However, method D (automatic search for a code) will greatly simplify the task for you. In this case it is only necessary to enter a code from the list that corresponds to the type of device, for example: 0603 for a Thomson satellite receiver) and then to run the automatic search procedure. The remote control will then test all the codes automatically until it ﬁ nds those that control the receiver. Note 2: To control 2 devices of the same type and the same brand (2 Thomson VCRs, 2 Thomson satellite receivers, ...) ensure ﬁ rst that these two devices are not set to react to the same sub code, they will require one sub code for one and a different sub code for the other (i.e., codes A and B with Thomson devices). Once you have checked this, successively program 2 separate mode keys using method D.

Programming

the remote control

Method A – Fast programming

with 1-digit subcode

Before you start programming, you must ﬁ nd the subcode of the set to be controlled. Entering a subcode lets the remote control test a predeﬁ ned list of codes. Refer to the list provided with these instructions, page I of the subcodes.

1. Switch on the set you want to control.

2. Hold down the SETUP key until the red indicator

lamp blinks and then remains lit (the indicator light remains on for a few seconds to give you the time to proceed with the following steps. The indicator lamp ﬂ ashes to signal that this time is almost up, and then goes off).

3. Press the key that corresponds to the type of equipment you want to control:

TV: television set, DVD: DVD player, VCR: Video

recorder, SAT/CABLE: satellite receiver, cable, DVBT, ADSL, AUDIO/AUX: audio equipment and any other appliance.

4. While the indicator is lit, type in the subcode (example: 1 for THOMSON).

5. Direct the remote control towards the set and try to switch it off by pressing the key G.

6. If the set you want to control switches off, press OK to memorise the code.

7. Should the set not switch off, press key G repeatedly, until the set switches off. Between two key presses, leave enough time for the red indicator lamp to light up again (about 1 second). Proceeding this way will enable you to see whether the set responds or not.

8. Immediately upon the switching-off of the set to be controlled, press OK to store the code.

Check of the programming:

In principle, your set is ready for receiving the remote control commands. Check your remote control for proper functioning by performing the test described on page 2.

Method B – 4-digit codes

programming

Before you start programming, you must ﬁ nd the code of the set to be controlled. Refer to the list provided with these instructions, page II of the codes.

1. Switch on the set you want to control.

2. Hold down the SETUP key until the red indicator

lamp blinks and then remains lit (the indicator light

00131867bda.indd 4-Abs1:100131867bda.indd 4-Abs1:1 22.09.2009 10:02:35 Uhr22.09.2009 10:02:35 Uhr

remains on for a few seconds to give you the time

to proceed with the following steps. The indicator lamp ﬂ ashes to signal that this time is almost up,

and then goes off).

3. Press the key that corresponds to the type of equipment you want to control:

TV: television set, DVD: DVD player, VCR: Video

recorder, SAT/CABLE: satellite receiver, cable, DVBT, ADSL, AUDIO/AUX: audio equipment and any other appliance.

4. While the indicator is lit, enter the ﬁ rst digit of the 4-digit code proposed for the set to be controlled (example: 0166 for a Thomson TV).

5. Direct the remote control towards the set and try to switch it off by pressing the key G.

6. Should the set not switch off, repeat step 2. Then type in the next 4-digit code. Try to switch off the set by pressing key G once. Repeat this procedure by trying out each of the 4-digit codes.

Check of the programming:

In principle, your set is ready for receiving the remote control commands. Check your remote control for proper functioning by performing the test described on page 2.

Method C – Programming by means

of code retrieval

Should none of the codes work, you still have the possibility of retrieving the appropriate code without having to perform any input.

1. Switch on the set you want to control.

2. Hold down the SETUP key until the red indicator lamp blinks and then remains lit.

3. Press the key that corresponds to the type of equipment you want to control:

TV: television set, DVD: DVD player, VCR: Video

recorder, SAT/CABLE: satellite receiver, cable, DVBT, ADSL, AUDIO/AUX: audio equipment and any other appliance.

4. Direct the remote control towards the set and try to switch it off by pressing the key G.

5. If the set you want to control switches off, press OK to memorise the code.

6. Should the set not switch off, press key G as many times as required (up to 200 times), until the set switches off. Between two key presses, leave enough time for the key corresponding to the red indicator lamp to light up again (about 1 second). Proceeding this way will enable you to see whether the set responds or not.

7. Immediately upon the switching-off of the set to be controlled, press OK to store the code.

Check of the programming:

In principle, your set is ready for receiving the remote control commands. Check your remote control for proper functioning by performing the test described on page 2. Try out other remote control keys to ﬁ nd out the range of functions you can control. If you think that not all of the keys are active, repeat the procedure of this programming method to ﬁ nd out the code supporting a wider range of features.

Method D – Automatic

code search

With this method, the remote control scrolls through the full code list by sending an IR signal to the set to be controlled remotely. Proceed as follows:

1. Check that your equipment is on. If not, switch it on manually.

2. Hold down the SETUP key until the red indicator lamp blinks and then remains lit (the indicator light remains on for a few seconds to give you the time to proceed with the following steps. The indicator lamp ﬂ ashes to signal that this time is almost up, and then goes off).

3. Release the SETUP key.

4. Press the key corresponding to the type of equipment (for example TV).

5. Press the Prog+ or standby G or B (DVD/ VCR only) key. After a few seconds, the remote control begins to scroll through the whole code list included in the library (at a rate of roughly 1 code per second). Press the Prog+ key once

again to slow down the test speed (1 code every 3 seconds). As soon as the set changes channels, you must press OK to save the code and stop the remote control scrolling through the list. If you do not react quickly enough, you can go back to the previous code by pressing Prog- or E (DVD/ VCR only) as many times as necessary (you can go forward by pressing G , Prog+ or B (DVD/ VCR only) if you have gone back too far). As soon as the set responds again, press OK to save the code.

Method E – Programming for control of a

COMBO (combined TV-VCR, TV/DVD, VCR/

Depending on the COMBO group (TV/VCR, VCR/ DVD, etc.) and the make, you will be required to enter a single code for both devices in the COMBO, or to enter two codes, one code per device. Consult the separate list to discover this. Before you start programming, you must ﬁ nd the subcode or code of the subset to be controlled (television or video recorder, ...). Refer to the list supplied with this user manual (see page subcodes or codes).

1. Switch on the COMBO you want to control.

2. Hold the SETUP key down until the red indicator

lamp blinks and then remains lit.

3. Press the key of the ﬁ rst device to control, and then follow one of the programming methods A, B, C or D previously described.

4. If a second code programming is required, then repeat steps 2 and 3 above.

DVD, … set)

How to retrieve

a programmed code

It may be useful to retrieve the code programmed in the remote control.

1. Hold down the SETUP key until the red indicator lamp blinks and then remains lit.

2. Press the key that corresponds to the type of equipment you want to ﬁ nd the code:

TV: television set, DVD: DVD player, VCR: Video

recorder, SAT/CABLE: satellite receiver, cable, DVBT, ADSL, AUDIO/AUX: audio equipment and any other appliance.

3. Press the SETUP key brieﬂ y, so that the red indicator lamp blinks once.

4. Press the numbered keys in ascending order (0 to

9) until the red indicator lamp blinks once.

5. The number that caused the red indicator lamp to blink is the ﬁ rst of the four numbers that make up your code. Make a note of it below.

6. Repeat step 4 to ﬁ nd out the other numbers of the code.

7. When the fourth number has been found, the red indicator lamp goes out.

Check of

the programming

- For a television or a satellite receiver: switch on and, for example, press 2 to change channels, etc...

- Video recorder: load a tape and then press B.

- DVD player: load a DVD and then press B.

Try other remote control keys to ﬁ nd out the range of functions you can control. If you think that not all of the keys are active, try the programming Method B or C.

When you have retrieved the code of your set, jot it down so that you can use it whenever needed. After battery replacement, you may have to programme the remote control again.

TV CODE

DVD CODE

VCR CODE

SAT/CAB CODEAUDIO/AUX CODE

Learning function

If the make of the device you wish to control is not in the separate code list or if some functions are missing in the code you have programmed, you can copy the key functions of the original remote control of the device into your ROC5209. Depending on the format of the transmission codes of the original remote control, your ROC5209 remote control can memorise up to 150 keys.

Global delete – Delete all the keys copied (this is recommended the ﬁ rst time you use this function)

1. Hold down the SETUP key until the red indicator

lamp remains lit.

2. Release the SETUP key.

3. Press twice on the LEARN key. The red indicator

lamp goes out and then relights.

4. Press once on the SETUP key. The red indicator

lamp goes out after several seconds.

5. All the copied keys are now deleted.

Before starting

• The batteries in the 2 remote controls must be in good condition; change them if necessary.

• First copy 2 or 3 keys from the original remote control in order to check the compatibility of the codes of both remote controls. Then carry out a global delete of these keys before starting the full learning procedure.

• Lay out the original remote control and your ROC5209 end to end so as to align the LED diodes on the 2 remote controls. Where necessary adjust the height of both remote controls so that the LED diodes are properly aligned.

• Place the remote controls with the infrared diodes on a table so that they point each other at a distance between 15 and 50 mm.

• Do not move the remote controls during the learning procedure.

• Ensure that the room is not lit by ﬂ uorescents tubes or low consumption lamps since such light sources can interfere with the copying.

• The 2 remote controls must be at least one metre away from any light source.

• Avoid copying VOL and keys codes and the play keys since depending on the remote controls the codes of these keys do not necessarily control the same devices.

• When the memory of your ROC5209 is full, the mode key will blink for 3 seconds. It is then not possible to copy any more codes without ﬁ rst carrying out a global delete.

• When you copy a key, it is possible that the mode key will blink feebly. In this case, do not release the key and wait until the blinking stops.

Note 1: if the learning procedure does not seem to

work correctly, try the following:

1. End the learning procedure by pressing SETUP.

2. Check that the LEDs of the two remote controls are properly aligned. Carry out the alignment procedure.

3. Modify the distance between the remote controls, increasing or reducing the distance from 1.5 cm to 5 cm.

4. Restart the procedure from the beginning.

5. If the problem persists and always with the same key, check that the original remote control is actually operating: is it sending IR signals? (check batteries; is it correctly aligned in relation to the diode on your ROC5209?)

Note 2:

• You cannot copy keys to the LEARN SETUP and MODE keys.

• All the keys copied to a mode will be deleted if a 4 ﬁ gure code is entered for this mode (and likewise for direct entry of a code, search of a code or make).

Identifying the position of the diode on the original remote control (keys to copy)

If the Infrared LED of the original remote control is not visible (for example, if hidden behind a dark plastic plate), the instructions below will help you to locate it precisely.

1. Place the front of the original remote control (the part you point at the device to control) around

2.5 cm from the LED of your ROC5209 (see LEARNING diagram above).

2. Hold down the SETUP key until the red indicator lamp remains lit.

3. Release the SETUP key.

4. Press once on a mode key (TV, DVD, VCR, …). The indicator lamp goes out and then relights.

5. Press once on the LEARN key.

6. Hold down one of the keys on the original remote control while moving the remote control from left to right. As soon as the 2 remote controls are correctly aligned, the red indicator lamp blinks rapidly.

7. To copy the key functions from your original remote control into your ROC5209, go to step 5 of “To copy keys”.

Note: Some original remote controls don’t transmit continuous IR signals when a key is held down. If this is the case, press several times on one of the keys while moving the remote control from left to right.

To copy keys

1. Hold down the SETUP key until the red indicator lamp remains lit.

2. Release the SETUP key.

3. Press once on the mode key (TV, DVD, VCR,...).The indicator lamp goes out then relights.

4. Press the LEARN key once.

5. Press once on the key of your ROC5209 to which you want to copy one of the keys of your original remote control.

6. Hold down the key of the original remote control you wish to copy until the red indicator lamp goes out and then relights (2 to 3 seconds). In case of problems, the red indicator lamp will blink for 3 seconds but will remain in learning mode. Try again or try another key.

7. For the other keys, repeat the procedure from step 5 onwards.

8. Press the SETUP key once when all the desired keys have been copied. The mode key goes off.

To delete all keys copied under a mode

1. Hold down the SETUP key until the red indicator lamp remains lit

2. Release the SETUP key.

3. Press once on a mode key (TV, DVD, SAT,...). The red indicator lamp goes out then relights.

4. Press twice on the LEARN. key. The red indicator lamp goes out then relights.

5. Press once on the SETUP key. The red indicator lamp goes out. All the keys copied under this mode are deleted.

Other functions

Placing all devices on standby

Press the G key twice in less than one second, keeping it held down the second time. All the devices go on standby one after the other (the devices which were already on Standby may turn on).

Adjustment of ALL volume controls under a speciﬁ c mode

In its delivered state, the ROC5209 is programmed such that all modes will use their own Volume and Mute functions if present. You can allocate the volume control to one of the modes of the remote control on condition that the volume control exists on the corresponding device (e.g. control of TV sound in TV mode, DVD mode, VCR Mode, etc.).

1. Hold the SETUP key down until the red indicator lamp blinks and then remains lit.

2. Release the SETUP key

3. Press the H key until the red indicator lamp blinks once.

2 3

00131867bda.indd Abs1:2-Abs1:300131867bda.indd Abs1:2-Abs1:3 22.09.2009 10:02:37 Uhr22.09.2009 10:02:37 Uhr

4. Press once on the mode key (TV, DVD, …)

corresponding to the device whose volume will always be controlled by the VOL and

5. Press the

H key once. The red indicator lamp goes

off.

6. All other mode will now punch-through to your chosen mode for Volume and Mute control.

Adjustment of the volume controls for EACH mode.

You can decide that the volume control is functional for each mode selected on condition that the volume control exists on the corresponding device (e.g. control of the television set sound in TV mode, the control of the sound of the SAT receiver in SAT/CABLE mode, …).

1. Hold the SETUP key down until the red indicator lamp blinks and then remains lit.

2. Release the SETUP key

H key until the red indicator lamp blinks

3. Press the once.

4. Press once on the mode key (TV, DVD, …) corresponding to the device whose volume will always be controlled by the VOL and H keys.

5. Press the VOL- key once.

6. Press the H key once. The red indicator lamp goes off.

7. The chosen mode key will now use its own Volume and Mute functions

Restoring the universal Volume/Mute functions

If you have changed the universal volume and mute functions, as described in the previous two sections, you can reset the functions back to the factory settings:

1. Hold the SETUP key down until the red indicator lamp blinks and then remains lit.

2. Release the SETUP key

3. Press the H key until the red indicator lamp blinks once.

4. Press and release the H key. The red indicator lamp will go off completely. The volume and mute functions are now restored to their factory defaults.

Find/Page Feature

The ROC5209 comes with a convenient base/stand that you can place the remote in when you’re not using it. The base/stand also has a Find/Page feature, which lets you quickly ﬁ nd the remote from up to 6 meters from the base, if you’ve misplaced it. You simply press the Page key on the base and the remote sounds with a tone, making it easy to locate.

Replacing the batteries

Replacing the batteries in the remote control and in the base

Remote Control:

Use 2 AAA 1.5Volt batteries

1. Open the cover on the back of the remote control by pushing down on the tab and lifting the cover off.

2. Check the +/– polarity on the batteries and inside the compartment.

3. Insert the batteries.

4. Press the battery cover back into place.

When exchanging the batteries, it may be necessary to reprogram the unit. Hence it is advisable to record the codes needed for your devices.

Base:

Use 2 AAA 1.5 Volt batteries

1. Open the battery door on the bottom of the base.

2. Remove the old batteries.

H keys.

3. Match the batteries to the + and – marks inside the battery case, then insert 2 AAA batteries.

4. Press the battery door back into place.

Used batteries do not qualify as household waste. The batteries must be disposed of at a special collection point for used batteries

Cette télécommande universelle ROC5209 (5 in 1) est compatible avec la plupart des téléviseurs, lecteurs DVD, magnétoscopes ainsi que la plupart des boîtiers numériques tels que les récepteurs satellite ou câble, les récepteurs TNT, les décodeurs ADSL, etc. La télécommande a été programmée en usine pour vous permettre de l’utiliser immédiatement avec la plupart des appareils des marques du groupe Thomson. Nous vous conseillons donc de l’essayer avant de la programmer. Si la programmation est nécessaire, suivez une des méthodes A, B, C, D ou E détaillées dans ce manuel. Mais avant tout, installer 2 piles AAA 1,5V (vendues séparément) dans chacun des 2 équipements: télécommande et base.. Conservez cette notice et la liste des codes séparée aﬁ n de pouvoir reprogrammer ultérieurement la télécommande. La ROC5209 est livrée avec une base sur laquelle vous pouvez poser la télécommande lorsque celle-ci n‘est pas utilisée. Cette base possède aussi une fonction de Recherche de télécommande qui vous permet de localiser celle-ci rapidement (jusqu‘à 6 mètres de la base) dans le cas ou vous l‘avez égarée. Appuyez simplement sur la touche Page située sur la base et la télécommande émettra un son rendant sa localisation aisée.

Description des touches

1 G : Marche/Veille ou Veille uniquement selon les

appareils..

2 Voyant lumineux: Le voyant rouge s'allume dés

qu’une touche est pressée.

3 Prog+/Prog-: Touches Programme + ou

Programme -.

4 H (Mute): Coupure du son de l'appareil

sélectionné.

5 Touches de Modes: Touches de mode.

Sélection de l’appareil à commander (TV, DVD, …).

6 Vol+/Vol-: Permet d'augmenter (+) ou de

diminuer (-) le volume sonore de l'appareil sélectionné.

7 Setup: Cette touche vous permet de programmer

la télécommande. Elle vous permet aussi d'accéder aux fonctions secondaires de certains équipements. Appuyez et relachez la touche "Setup" suivi de la touche correspondant à la fonction désirée.

8 : Afﬁ che des informations de l'appareil

sélectionné.

9 Touches 0 à 9: Elles ont les mêmes fonctions que

les touches numériques de votre télécommande habituelle et servent en plus à entrer les codes des appareils.

10 Learn: utilisée pour la procédure d’apprentissage

de codes (copie de touches) (voir pageXX).

11 AV: Sélection d’une source externe (SCART,

HDMI, ...).

12 -/--: Permet, pour certains appareils, d'entrer

les chaînes à 2 chiffres. Appuyez d'abord sur cette touche puis sur les touches numériques correspondant au numéro de la chaîne.

13 Menu / : Afﬁ chage du menu de l'appareil

sélectionné / Setup + : Teletext On.

14 Exit / : Sortie du menu de l'appareil

sélectionné / Setup + : Arrêt du télétexte.

15 C/D: Touches de direction. Elles vous permettent

de naviguer verticalement dans les menus.

16 A/B : Touches de direction. Elles vous

permettent de naviguer horizontalement dans les menus.

17 B (lecture): Lecture d'un disque (DVD, VCR, ...).

F (avance rapide): Permet d'avancer rapidement (DVD, VCR, ...).

E (retour rapide): Permet de revenir en arrière

(DVD, VCR, ...).

J (Pause):

18 OK: Conﬁ rmation d'une selection. 19 Touches colorées: Utilisables pour le choix

20 Guide: Guide électronique des programmes.

Arrête la lecture et arrêt sur image

K (Stop): Arrête le disque (DVD, VCR, ...).

(enregistrement):Pour lancer l'enregistrement,

appuyez 2 fois sur la touche.

de rubriques lorsque le télétexte est activé, et fonctions spéciﬁ ques selon la marque.

Essai de la télécommande sans

l’avoir programmée

1. Mettez en marche l’appareil que vous souhaitez commander.

2. Appuyez sur la touche correspondant au type d’appareil à commander :

TV: téléviseur, DVD: lecteur DVD, VCR:

magnétoscope, SAT/CAB: récepteur satellite ou récepteur câble, AUDIO/AUX: équipement audio ou tout autre type d'appareil.

3. Dirigez la télécommande vers l’appareil à commander et essayez de l’éteindre avec la

touche G. Si l’appareil ne s’éteint pas, vous devrez programmer la télécommande en suivant une des méthodes A, B, C ou D décrites ci-après.

Note 1: Exceptée la touche TV, chaque touche de mode (DVD, VCR, SAT/CAB et AUDIO/AUX) est programmable pour commander un appareil autre que celui indiqué sur la touche. Il est donc possible d'attribuer, par exemple, le mode SAT à la touche DVD. Vous devrez entrer le code correspondant à la marque et à l'appareil désiré en suivant une des méthodes indiquées dans ce manuel. Cependant, la méthode D (recherche automatique d'un code) vous simpliﬁ era la tâche. Il vous sufﬁ ra d'entrer n'importe quel code de la liste correspondant au type d'appareil (ex : 0603 pour un récepteur satellite Thomson) puis de lancer la procédure de recherche automatique. La télécommande testera ainsi tous les codes jusqu'à trouver celui qui fera réagir le récepteur. Note 2: Pour commander 2 appareils de mêmes types et de mêmes marques (2 magnétoscopes Thomson, 2 récepteurs satellite Thomson, ...) assurez vous au préalable, que ces deux appareils sont déjà paramétrés pour ne réagir qu'à un sous code pour l'un et à un autre sous code pour l'autre (code A et B pour les appareils Thomson). Programmez ensuite et successivement 2 touches de mode en utilisant la méthode D.

Programmation

de la télécommande

Méthode A - Programmation rapide

avec un sous-code à 1 chiffre

Avant de commencer la programmation, recherchez le sous-code de l’appareil que vous souhaitez commander. L'entrée d'un sous-code permet à la télécommande de tester une liste prédéﬁ nie de codes. Reportez-vous à la liste jointe à cette notice, page I des sous-codes.

1. Mettez en marche l’appareil que vous souhaitez commander.

2. Maintenez appuyée la touche SETUP jusqu'à ce que le voyant rouge clignote puis reste allumé (le voyant restera allumé quelques secondes pour vous laissez le temps de procéder aux étapes suivantes. Le clignotement du voyant indique la ﬁ n du temps disponible, puis il s’éteint).

3. Appuyez sur la touche correspondant au type d’appareil à commander :

TV: téléviseur, DVD: lecteur DVD, VCR:

magnétoscope, SAT/CAB: récepteur satellite ou récepteur câble, AUDIO/AUX: équipement audio ou tout autre type d'appareil.

4. Pendant que le voyant est allumé, tapez le sous-code (ex : 1 pour Thomson).

5. Dirigez la télécommande vers l’appareil et essayez de l’éteindre en appuyant une fois sur la touche G .

6. Si l’appareil à commander s’éteint, appuyez sur OK pour mémoriser le code.

7. Si l’appareil ne s’éteint pas, appuyez de nouveau sur la touche G, plusieurs fois jusqu’à ce que l’appareil s’éteigne. Entre deux appuis, laissez le temps au voyant de s’éteindre puis de se rallumer (environ 1 seconde). Ceci vous permet de vous rendre compte de la réaction de l’appareil.

8. Dès que l’appareil à commander s’éteint, appuyez sur OK pour mémoriser le code.

Vériﬁ cation de la programmation :

Votre appareil est, en principe, prêt à recevoir les ordres de la télécommande. Vériﬁ ez le fonctionnement en procédant au test de la page 7.

4 5

00131867bda.indd Abs1:4-Abs1:500131867bda.indd Abs1:4-Abs1:5 22.09.2009 10:02:37 Uhr22.09.2009 10:02:37 Uhr

Méthode B – Programmation

avec des codes à 4 chiffres

Avant de commencer la programmation, recherchez le code de l’appareil que vous souhaitez commander. Reportez-vous à la liste jointe à cette notice, page II des codes.

1. Mettez en marche l’appareil que vous souhaitez

commander.

2. Maintenez appuyée la touche SETUP jusqu'à ce

que le voyant rouge clignote puis reste allumé (le voyant restera allumé quelques secondes pour vous laissez le temps de procéder aux étapes suivantes. Le clignotement du voyant indique la ﬁ n du temps disponible, puis il s’éteint).

3. Appuyez sur la touche correspondant au type d’appareil à commander :

TV: téléviseur, DVD: lecteur DVD, VCR:

magnétoscope, SAT/CAB: récepteur satellite ou récepteur câble, AUDIO/AUX: équipement audio ou tout autre type d'appareil.

4. Pendant que le voyant est allumé, tapez un des codes à 4 chiffres proposés pour la marque de l’appareil à commander (ex : 0166 pour Thomson).

5. Dirigez la télécommande vers l’appareil et essayez de l’éteindre en appuyant une fois sur la touche G.

6. Si l’appareil ne s’éteint pas, répétez l’étape 2. Tapez ensuite, le code à 4 chiffres suivant. Essayez d’éteindre l’appareil en appuyant une fois sur la touche G. Renouveler l’opération en essayant chacun des codes à 4 chiffres.

Vériﬁ cation de la programmation :

Votre appareil est, en principe, prêt à recevoir les ordres de la télécommande. Vériﬁ ez le fonctionnement en procédant au test de la page 7.

Méthode C – Programmation

par recherche de code

Si aucun code ne fonctionne, il est possible de retrouver le code sans avoir à le taper.

1. Mettez en marche l’appareil que vous souhaitez commander.

3. Appuyez sur la touche correspondant au type d’appareil à commander :

TV: téléviseur, DVD: lecteur DVD, VCR:

magnétoscope, SAT/CAB: récepteur satellite ou récepteur câble, AUDIO/AUX: équipement audio ou tout autre type d'appareil.

4. Dirigez la télécommande vers l’appareil et essayez de l’éteindre en appuyant une fois sur la touche G.

5. Si l’appareil à commander s’éteint, appuyez sur OK pour mémoriser le code.

6. Si l’appareil ne s’éteint pas, appuyez de nouveau sur la touche G, autant de fois que nécessaire (jusqu’à 200 fois) jusqu’à ce que l’appareil s’éteigne. Entre deux appuis, laissez le temps au voyant de s’éteindre puis de se rallumer (environ 1 seconde). Ceci vous permet de vous rendre compte de la réaction de l’appareil.

7. Dès que l’appareil à commander s’éteint, appuyez sur OK pour mémoriser le code.

Vériﬁ cation de la programmation :

Votre appareil est, en principe, prêt à recevoir les ordres de la télécommande. Vériﬁ ez le fonctionnement en procédant au test de la page 2. Essayez d’autres touches de la télécommande pour connaître l’étendue des fonctions que votre télécommande peut commander. Si vous pensez que toutes les touches ne sont pas actives, renouvelez la procédure de cette méthode de programmation aﬁ n de trouver un code couvrant plus de fonctions.

Méthode D – Recherche automatique d’un code

Dans le cadre de cette méthode, la télécommande déroule la liste complète des codes en envoyant un signal IR à l’appareil à télécommander. Procédez ainsi :

1. Mettez en marche l’appareil que vous souhaitez commander.

3. Relâchez la touche SETUP

4. Appuyez sur la touche de l’équipement souhaité (par exemple TV).

5. Appuyez une seule fois sur la touche PROG+ ou G ou B (DVD/VCR seulement). Après quelques secondes la télécommande commence à dérouler toute la liste de codes inclus dans la bibliothèque (environ 1 code par seconde). Appuyer une deuxième fois sur PROG+ pour réduire la vitesse de test (1 code toutes les 3 secondes). Dès que l’appareil change de chaîne, vous devez appuyer immédiatement sur OK pour enregistrer le code et stopper le déroulement de la liste. Si vous n’avez pas réagi assez vite, vous avez la possibilité de revenir au code précédent en appuyant sur PROG- ou E ((DVD/VCR seulement) autant de fois que nécessaire (vous pouvez réavancer en appuyant sur G , P+ ou B (DVD/VCR seulement) si vous êtes allés trop en arrière). Dès que l’appareil répond à nouveau, appuyez sur

OK pour enregistrer le code.

Méthode E - Programmation pour com-

mander un COMBO (combiné TV/VCR,TV/

Selon la famille de combo (TV/VCR,VCR/DVD,…) et la marque, vous serez amené à entrer un seul code pour les deux appareils réunis dans le combo ou à entrer deux codes, un code par appareil. Reportezvous à la liste séparée pour le savoir. Avant de commencer la programmation, recherchez le sous-code ou le code de l’appareil que vous souhaitez commander (ex. : téléviseur puis magnétoscope ou COMBO TV/VCR). Reportez-vous à la liste jointe à cette notice, page des sous-codes ou page des codes.

1. Mettez en marche le COMBO que vous souhaitez

2. Maintenez appuyée la touche SETUP jusqu'à ce

3. Appuyez sur la touche du premier appareil

4. Si un deuxième code est nécessaire, répétez les

DVD,VCR/DVD, …)

commander.

que le voyant rouge clignote puis reste allumé.

à commander, puis suivez une des méthodes de programmation A, B, C ou D décrites précédemment.

étapes 2 et 3 ci-dessus.

Comment retrouver

un code programmé

Il peut être utile de retrouver le code programmé dans la télécommande.

1. Maintenez appuyée la touche SETUP jusqu'à ce que le voyant rouge clignote puis reste allumé.

2. Appuyez sur la touche correspondant au type d’appareil à commander :

TV: téléviseur, DVD: lecteur DVD, VCR:

magnétoscope, SAT/CAB: récepteur satellite ou récepteur câble, AUDIO/AUX: équipement audio ou tout autre type d'appareil.

3. Appuyez à nouveau brièvement sur la touche SETUP, le voyant clignote 1 fois.

4. Appuyez sur les touches numériques dans l'ordre croissant (0 à 9) jusqu'à ce que le voyant rouge clignote une fois.

5. Le chiffre qui a fait clignoter le voyant est le premier des quatre chiffres composant votre code, notez-le.

6. Répétez l'étape 4 pour retrouver les autres chiffres du code.

7. Lorsque le quatrième chiffre est trouvé, le voyant s’éteint.

Vériﬁ cation

de la programmation

- Pour un téléviseur ou un récepteur satellite : allumez l’appareil et appuyez, par exemple, sur 2 pour changer de chaîne.

- Pour un magnétoscope: insérez une cassette puis appuyez sur B .

- Pour un lecteur DVD: insérez un disque puis appuyez sur B .

Essayez d’autres touches de la télécommande pour connaître l’étendue des fonctions que votre télécommande peut commander. Si vous pensez que toutes les touches ne sont pas actives, essayez une autre méthode de programmation, Méthode B ou C.

Lorsque vous aurez trouvé le code de votre appareil, notez-le aﬁ n de vous y repor ter facilement en cas de besoin. Lorsque vous changerez les piles, vous pourrez être amené à reprogrammer la télécommande.

TV CODE

Fonction d’apprentissage (lear

Si la marque de l’appareil à commander ne ﬁ gure pas dans la liste des codes livrée séparément ou si quelques fonctions manquent, vous pouvez copier dans votre ROC5209 les fonctions des touches de la télécommande d’origine de cet appareil. Selon le format des codes de transmission de la télécommande d’origine, votre télécommande pourra mémoriser jusqu’à 150 touches.

Effacement général – Efface toutes les touches copiées (recommandé la première fois)

1. Maintenez appuyée la touche SETUP jusqu'à ce que le voyant rouge clignote puis reste allumé.

2. Relâchez la touche SETUP.

3. Appuyez deux fois sur la touche LEARN. Le voyant s’éteint puis se rallume.

4. Appuyez une fois sur la touche SETUP. Le voyant s’éteint après quelques secondes.

5. Toutes les touches copiées sont effacées.

Avant de commencer

• Les piles des 2 télécommandes doivent être en bon état ; éventuellement changez-les.

• Copiez au préalable 2 à 3 touches de la télécommande d’origine aﬁ n de vériﬁ er la compatibilité des codes des deux télécommandes. Procédez ensuite à une remise à zéro avant de commencer la procédure d’apprentissage.

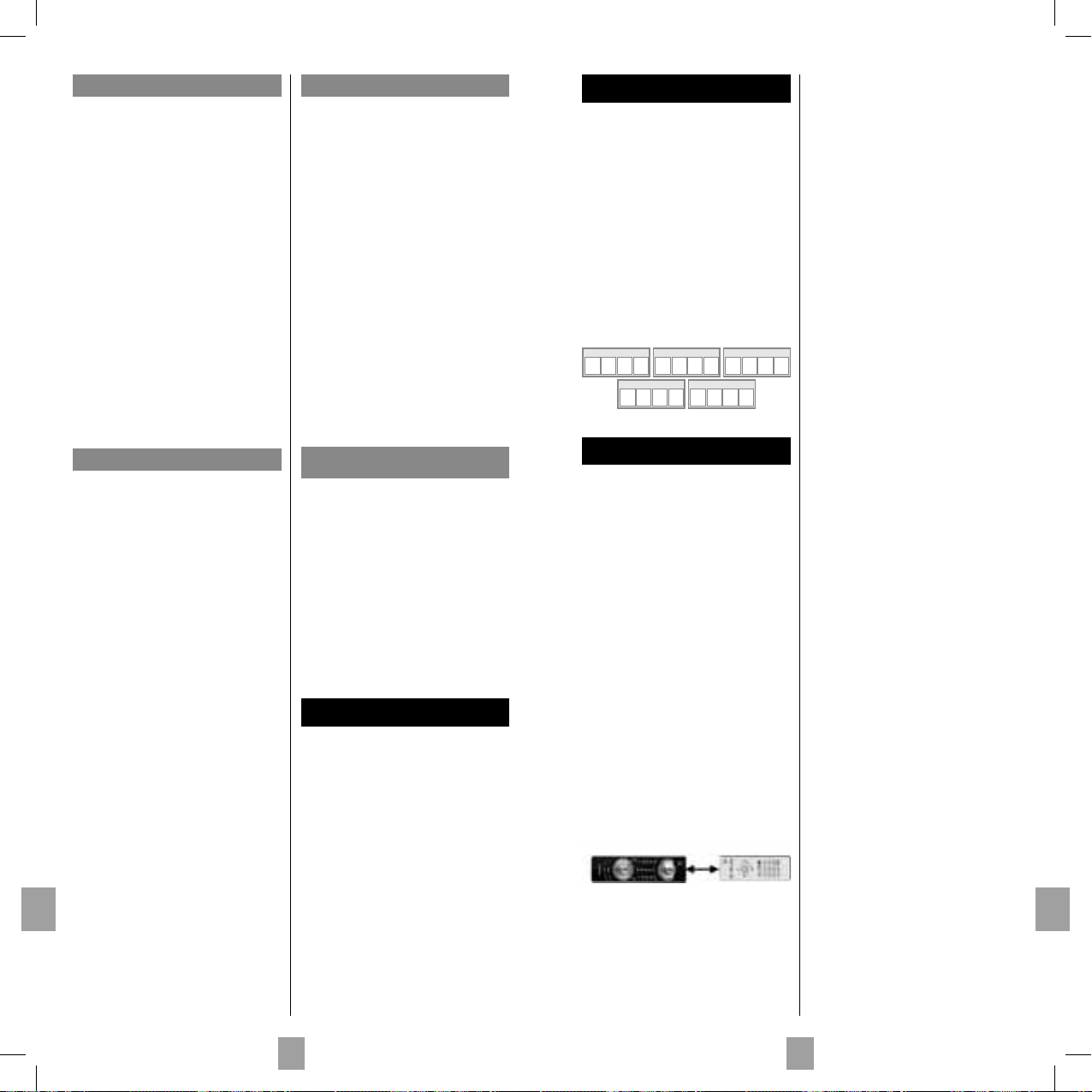

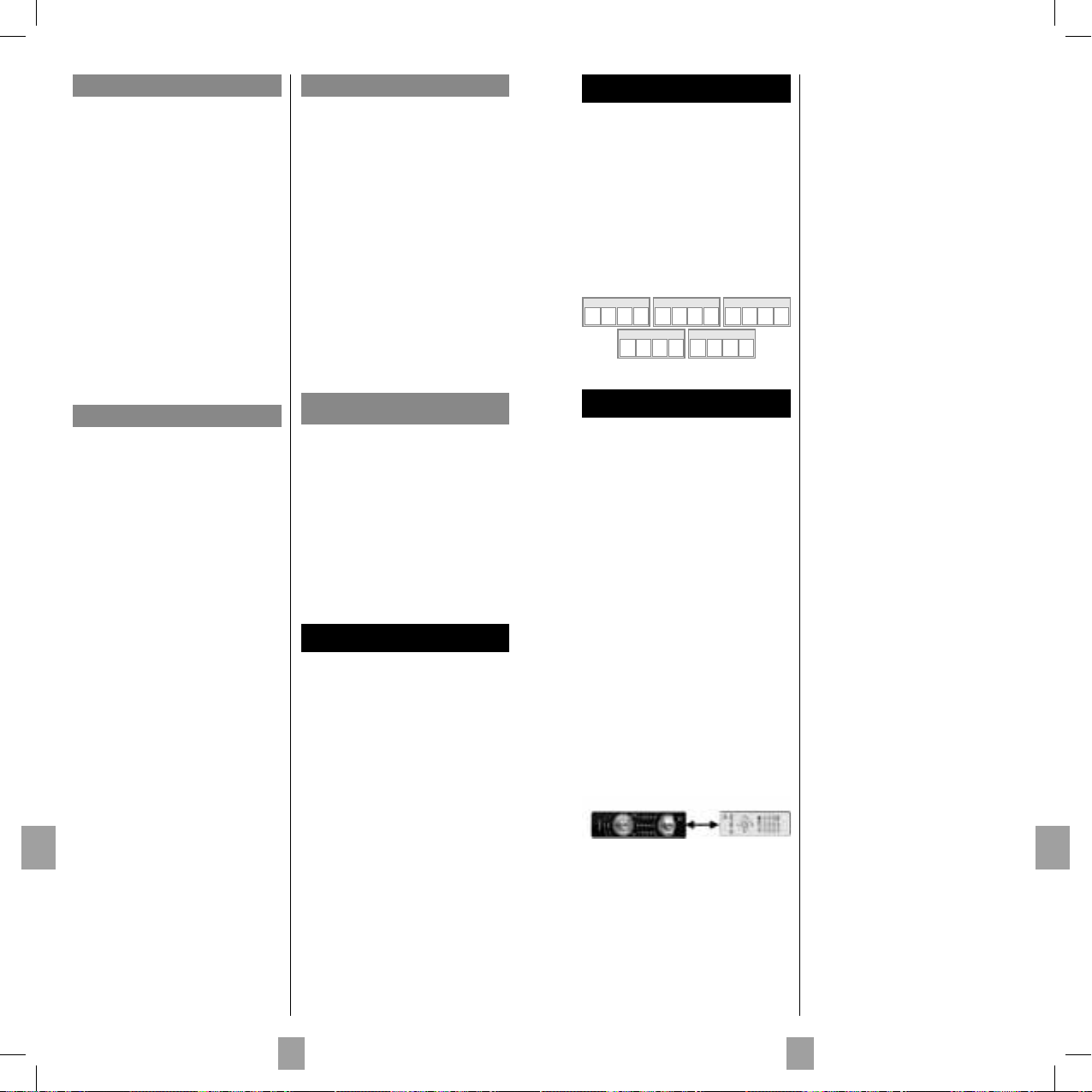

• Disposez la télécommande d’origine et votre ROC5209 bout à bout de façon à aligner les diodes LED des 2 télécommandes. Eventuellement ajustez la hauteur des 2 télécommandes pour que les diodes LED soient bien alignées.

• Vériﬁ ez que l’écartement entre les 2 télécommandes soit compris entre 15et 50mm.

• Ne déplacez pas les télécommandes pendant la procédure d’apprentissage.

• Assurez-vous que l’éclairage de la pièce ne soit pas produit par des tubes ﬂ uorescents ou par une lampe à basse consommation car ces sources lumineuses peuvent provoquer des interférences et perturber la copie.

• Les 2 télécommandes doivent être à plus d’un mètre de toute source lumineuse.

• Evitez de copier les codes des touches VOL et et aussi ceux des touches de déﬁ lement car selon les télécommandes les codes de ces touches

DVD CODE

VCR CODE

SAT/CAB CODEAUDIO/AUX CODE

ning)

ne commandent pas nécessairement les mêmes appareils.

• Lorsque la mémoire de votre ROC5209 sera

pleine, la touche de mode clignotera pendant 3 secondes. Il ne sera alors plus possible de copier d’autres codes sans effectuer une remise à zéro.

• Lorsque vous copiez une touche, il est possible que la touche de mode clignote faiblement. Dans ce cas ne relâchez pas la touche et attendez que le clignotement cesse.

Note 1 : si la procédure d’apprentissage semble ne

pas se dérouler correctement, essayez ceci :

1. Terminez la procédure d’apprentissage en appuyant sur SETUP.

2. Vériﬁ ez que les LED des deux télécommandes soient bien alignées. Utilisez la procédure d’alignement.

3 Modiﬁ ez l’écartement des télécommandes en

augmentant ou diminuant la distance de 1,5 cm à 5 cm.

4. Reprenez la procédure au début.

5. Si le problème persiste avec la même touche, vériﬁ ez si la télécommande d’origine fonctionne : transmet-elle les signaux IR ? (voir piles) ; est-elle correctement placée par rapport à la diode de votre ROC5209 ?

Note 2 :

• Vous ne pouvez pas copier des touches sous les touches LEARN, SETUP et les touches de MODE.

• Toutes les touches copiées pour un mode sont effacées si un code à 4 chiffres est entré sous ce mode (et aussi pour l’entrée directe d’un code, la recherche de code ou de marque).

Identiﬁ cation de la position de la diode sur la télécommande originale (à copier)

Si la LED de la télécommande d’origine n’est pas visible (cachée par exemple par un cache en plastique de couleur foncée), les instructions ci-dessous vous aideront à la localiser.

1. Placez l’avant de télécommande originale (la partie que, d’habitude, vous dirigez vers l’appareil à commander) à environ 2,5 cm de la LED de votre ROC5209 (reportez-vous au schéma cidessus).

2. Maintenez appuyée la touche SETUP jusqu'à ce que le voyant rouge reste allumé.

3. Relâchez la touche SETUP.

4. Appuyez une fois sur une touche de mode ( DVD, VCR, SAT/CABLE, AUDIO/AUX). Le voyant s’éteint puis se rallume.

5. Appuyez une fois sur la touche LEARN.

6. Maintenez appuyée une des touches de la télécommande originale tout en la déplaçant vers la droite puis vers la gauche. Dès que les 2 télécommandes sont correctement alignées, le voyant rouge clignote rapidement.

7. Pour copier des touches de votre télécommande originale dans votre ROC5209, continuez à l’étape 5

du paragraphe «Pour copier les touches ».

Note : Certaines télécommandes originales ne transmettent pas les signaux IR de façon continue lorsqu’une touche est pressée. Dans ce cas appuyez plusieurs fois sur une des touches tout en déplaçant la télécommande vers la droite et vers la gauche.

Pour copier des touches

1. Maintenez appuyée la touche SETUP jusqu'à ce que le voyant rouge reste allumé.

2. Relâchez la touche SETUP.

3. Appuyez une fois sur une touche de mode (TV, DVD, VCR,…). Le voyant s’éteint puis se rallume.

4. Appuyez une fois sur la touche LEARN.

5. Appuyez une fois sur la touche de votre ROC5209 sous laquelle vous souhaitez copier une des touches de la télécommande originale.

6. Maintenez appuyée la touche de la télécommande originale à copier jusqu’à ce que le voyant rouge s’éteigne et se rallume (2 à 3 secondes). En cas de problème, le voyant clignotera pendant 3 secondes mais la télécommande restera en mode apprentissage. Essayez à nouveau ou passez à une autre touche.

7. Pour les autres touches, répétez la procédure à partir de l’étape 5.

TV,

6 7

00131867bda.indd Abs1:6-Abs1:700131867bda.indd Abs1:6-Abs1:7 22.09.2009 10:02:39 Uhr22.09.2009 10:02:39 Uhr

8. Appuyez une fois sur la touche SETUP lorsque

toutes les touches souhaitées sont copiées. Le voyant rouge s’éteint.

Pour effacer toutes les touches copiées sous un mode

1. Maintenez appuyée la touche SETUP jusqu'à ce

que le voyant rouge reste allumée.

2. Relâchez la touche SETUP.

3. Appuyez une fois sur une touche de mode (TV, DVD, VCR, …). Le voyant s’éteint puis se rallume.

4. Appuyez deux fois sur la touche LEARN. Le voyant s’éteint puis se rallume.

5. Appuyez une fois sur la touche SETUP. Le voyante s’éteint. Toutes les touches copiées sous ce mode sont effacées.

Autres fonctions

Mise en veille de tous les appareils

Appuyez 2 fois en moins d’une seconde, sur la touche G en la maintenant appuyée la deuxième fois. Tous les appareils s’éteignent les uns après les autres (Attention: les appareils déjà en veille risquent de s'allumer).

Réglage de TOUTES les commandes de volume sous un mode déterminé

En sortie d'usine, votre ROC5209 est programmée de telle façon que chaque mode contrôle son propre volume si celui-ci existe sur l'appareil sélectionné. Vous pouvez affecter le contrôle du volume sonore à un des modes de la télécommande à condition que le contrôle du volume sonore existe sur l’appareil correspondant (ex : contrôle du son TV en modes TV, DVD, VDR, SAT/CAB et AUDIO/AUX).

1. Maintenez appuyée la touche SETUP jusqu'à ce que le voyant rouge reste allumé.

2. Relâchez la touche SETUP.

3. Appuyez sur la touche H jusqu'à ce que la touche de mode clignote une fois.

4. Appuyez une fois sur la touche de mode (TV, DVD, …) correspondant à l’appareil dont le volume sera toujours commandé par les touches VOL et H .

5. Appuyez une fois sur la touche H , la touche de mode s'éteint.

6. Les touches Volume et contrôle désormais le Volume de l'appareil choisi quel que soit le mode sélectionné sur la télécommande.

Réglage des commandes de volume pour CHAQUE mode.

Vous pouvez décider que le contrôle du volume soit fonctionnel pour chaque mode choisi à condition que le contrôle du volume existe sur l’appareil correspondant (ex : commande du son du téléviseur en mode TV, puis commande du son d’un récepteur SAT en mode SAT, …).

1. Maintenez appuyée la touche SETUP jusqu'à ce que le voyant rouge reste allumé.

2. Relâchez la touche SETUP.

3. Appuyez sur la touche H jusqu'à ce que la touche de mode clignote une fois.

4. Appuyez une fois sur la touche de mode (TV, DVD, …) correspondant à l’appareil dont le volume sera toujours commandé par les touches VOL et H .

5. Appuyez une fois sur la touche VOL-.

6. Appuyez une fois sur la touche H , le voyant s'éteint.

7. Les touches Volume et du mode choisi contrôleront désormais l'appareil sélectionné.

Réactivation de la fonction universelle de volume et de désactivation du son

Si vous avez modiﬁ é les fonctions de volume et de désactivation du son comme décrit dans les deux sections précédentes, il est possible de réactiver les paramètres d'usine de ces fonctions.

1. Maintenez appuyée la touche SETUP jusqu'à ce

que le voyant rouge reste allumé.

2. Relâchez la touche SETUP.

3. Appuyez sur la touche H jusqu'à ce que la touche

de mode clignote une fois.

4. Appuyez encore une fois sur la touche H . Le

voyant s'éteint déﬁ nitivement. Les réglages d'origine des fonctions de volume et de désactivation du son sont maintenant rétablis.

Fonction recherche de télécommande (bouton Page sur la base)

La ROC5209 est livrée avec une base sur laquelle vous pouvez poser la télécommande lorsque celle-ci n'est pas utilisée. Cette base possède aussi une fonction recherche de télécommande qui vous permet de localiser rapidement la télécommande (jusqu'à 6 mètres de la base) dans le cas ou vous l'avez égarée. Appuyez simplement sur la touche Page située sur la base et la télécommande émettra un son rendant sa localisation aisée.

Remplacement des piles

Remplacement des piles dans la télécommande et la base.

Télécommande:

Utilisez 2 piles AAA 1.5Volt.

1. Ouvrez le compartiment piles à l'arrière de la télécommande.

2. Enlevez les piles usagées.

3. Vériﬁ ez la polarité +/- sur les piles et à l'intérieur du compartiment piles de la télécommande.

4. Insérez les piles.

5. Refermez le compartiment.

Lorsque vous changez les piles, il peut être nécessaire de reprogrammer la télécommande. C'est pourquoi nous vous conseillons de noter les codes utilises pour chacun de vos appareils. Les piles usagées ne sont pas des déchets domestiques ! Elles doivent être déposées dans un lieu de collecte de piles usagées.

Base:

Utilisez 2 piles AAA 1.5Volt.

1. Ouvrez le compartiment piles situé sous la base.

2. Enlevez les piles usagées.

3. Vériﬁ ez la polarité +/- sur les piles et à l'intérieur du compartiment piles de la télécommande.

4. Insérez les piles.

5. Refermez le compartiment.

Diese Universal-Fernbedienung ROC5209 (5 in 1) ist kompatibel mit den meisten Fernsehgeräten, DVD-Playern und Videorecordern, sowie mit Digitalboxen wie Satelliten- oder Kabelreceivern, DVB-T-Receivern (Digital Video Broadcast - Terrestrial), ADSL-Dekodern usw. Die ROC5209 wird mit einem praktischen Ständer geliefert, in dem Sie die Fernbedienung abstellen können, wenn Sie sie nicht verwenden. Der Ständer ist auch mit einer Paging-Suchfunktion ausgerüstet, mit der Sie die Fernbedienung schnell ﬁ nden, wenn Sie sie verlegt haben. Dazu drücken Sie einfach auf die Taste PAGE am Ständer. Die Fernbedienung gibt dann einen Signalton aus, der sie leicht aufﬁ ndbar macht. Die Fernbedienung wurde werkseitig so programmiert, dass Sie sie zur Steuerung der meisten Geräte aus der Herstellung der THOMSON-Gruppe verwenden können. Aus diesem Grund empfehlen wir Ihnen, die Fernbedienung erst mithilfe der in diesem Benutzerhandbuch beschriebenen Methoden zu testen, bevor Sie versuchen, sie neu zu programmieren. Legen Sie zunächst in die Fernbedienung und in den Ständer je zwei Batterien des Typs AAA ein (nicht im Lieferumfang). Bitte bewahren Sie diese Anleitung zusammen mit der Codeliste auf (separat mitgeliefert), damit Sie nach und nach Ihre Fernbedienung auch zur Verwendung mit weiteren Geräten programmieren können.

Die Tasten

1 G : Ein/Standby oder nur Standby, abhängig

von den verwendeten Geräten.

2 Anzeigelampe: Die rote Anzeige leuchtet bei

jedem Tastendruck.

3 Prog+/Prog-: Tasten zum Umschalten auf den

nächsten bzw. vorherigen Kanal

4 H (Stumm): Schaltet den Ton des ausgewählten

Geräts aus

5 Modustasten: Zum Auswählen des zu

bedienenden Geräts (TV, DVD...)

6 Vol+/Vol-: Erhöht (+) bzw. vermindert (-) die

Lautstärke des ausgewählten Geräts

7 Setup: Ermöglicht die Programmierung vor

der ersten Nutzung. Sie ermöglicht außerdem den Zugriff auf Sekundärfunktionen bestimmter A/V-Geräte (Umschalttaste). Drücken Sie hierzu einmal kurz die Taste SETUP, gefolgt von der gewünschten Funktionstaste

8 : Zeigt Informationen des ausgewählten

Geräts an

9 Nummerntasten 0 - 9: Diese Tasten haben

dieselben Funktionen wie die auf Ihrer Original-Fernbedienung und werden außerdem verwendet, um die Codes für verschiedene Produkte einzugeben.

10 Learn: Wird zum Lernen der Codes verwendet

(Kopieren der Tasten, siehe Seite x)

11 AV: Zur Auswahl einer externen Quelle (SCART,

HDMI usw.)

12 -/--: In Verbindung mit den Nummertasten

ermöglicht Ihnen diese Taste bei einigen Geräten eine direkte zweistellige Anwahl von Programmen.

13 Menu / : Schaltet das Menü des

ausgewählten Produkts ein / Setup + : Teletext ein

14 Exit / : Schaltet das Menü des ausgewählten

Produkts aus / Setup + : Teletext aus

15 C/D: Ermöglicht die vertikale Navigation durch

die Menüs

16 A/B : Ermöglicht die horizontale Navigation

durch die Menüs

17 B (Wiedergabe):Wiedergabe eines Mediums

(DVD, VCR usw.)

F (FF):Schneller Vorlauf (DVD, VCR usw.) E (RW): Rücklauf (DVD, VCR usw.) J (Pause): Hält die Wiedergabe an und stoppt

auf einem Bild

K (Stopp): Stoppt das Medium (DVD, VCR usw.) I

(Aufnahme): Zum Starten der Aufnahme diese

Taste zwei Mal drücken 18 OK: Bestätigung der Auswahl 19 Farbtasten: Können bei aktiviertem Teletext

zur Auswahl von Kategorien und speziellen

Funktionen (je nach Aufbau der Menüs)

verwendet werden. 20 Guide: Elektronischer Programmführer

Testen der noch nicht

programmierten Fernbedienung

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Die Taste drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, DVD: DVD

Player, STB: Satellitenempfänger, Kabel, TNT, ADSL, AUX.

3. Richten Sie die Fernbedienung auf das zu steuernde Gerät und versuchen Sie, es mit der Taste G auszuschalten. Wenn sich das Gerät nicht

ausschaltet, müssen Sie die Fernbedienung nach einer der nachstehend beschriebenen Methoden A, B, C oder D programmieren.

Hinweis 1: Mit Ausnahme der TV-Taste sind alle Modustasten (DVD, ...) programmierbar, um ein anderes Gerät als das auf der Taste angegebene zu steuern. So können Sie zum Beispiel den STB Modus der Taste STB zuordnen. Sie müssen den der Marke und dem gewünschten Gerät entsprechenden Code eingeben, indem Sie eine der in dieser Bedienungsanleitung beschriebenen Methoden befolgen. Methode D (automatische Codesuche) erleichtert Ihnen diesen Vorgang. Sie brauchen nur irgendeinen Code der Liste einzugeben, welche dem Gerätetyp entspricht (z.B. 0603 für einen ThomsonSatellitenempfänger), und dann den automatischen Suchvorgang zu starten. Die Fernbedienung testet dann alle Codes, bis sie den Code gefunden hat, auf den der Empfänger anspricht. Hinweis 2: Um zwei Geräte des gleichen Typs und der gleichen Marke zu steuern (2 ThomsonVideorecorder, 2 Thomson-Satellitenempfänger), sich zunächst vergewissern, dass diese beiden Geräte bereits so parametriert sind, dass das eine Gerät nur auf einen Untercode und das andere Gerät auf einen anderen Untercode reagiert (Codes A und B für die Thomson-Geräte). Dann nacheinander zwei Modustasten nach Methode D programmieren.

Programmieren der

Fernbedienung

Methode A – Schnelles Programmieren

mit 1-stelligem Untercode

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode des zu bedienenden Geräts ﬁ nden. Nach der Eingabe des Untercodes überprüft die Fernbedienung ein vorgegebenes Codeverzeichnis. Lesen Sie hierzu Seite I der dieser Bedienungsanleitung beigelegten Liste mit den Untercodes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Halten Sie die Taste SETUP gedrückt, bis die

rote Anzeigelampe blinkt und anschließend ununterbrochen leuchtet. (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Schritte zu geben. Kurz vor Ablauf der Zeit blinkt sie wieder und erlischt dann.)

3. Die Taste drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, DVD: DVD

Player, STB: Satellitenempfänger, Kabel, TNT, ADSL, AUX

4. Wenn die Anzeige leuchtet, den Untercode eintippen (z. B. 1 für THOMSON).

5. Richten Sie die Fernbedienung auf das Gerät, und versuchen Sie, es mit der Taste G auszuschalten.

6. Sobald sich das zu bedienende Gerät abschaltet,

drücken Sie zur Abspeicherung des Codes auf die OK Taste.

7. Sollte sich das Gerät nicht ausschalten, erneut

mehrmals die Taste G drücken, bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastenbetätigungen, müssen Sie ca. 1 Sekunde warten, um der Betriebsartenleuchte genügend Zeit zum Verlöschen und Wiederauﬂ euchten zu geben. Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.

8. Sowie sich das zu steuernde Gerät ausschaltet, auf

OK drücken, um den Code zu speichern.

8 9

00131867bda.indd Abs1:8-Abs1:900131867bda.indd Abs1:8-Abs1:9 22.09.2009 10:02:39 Uhr22.09.2009 10:02:39 Uhr

Überprüfen der Programmierung:

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 11 durchrühren.

Methode B – Programmieren

mit 4-stelligen Codes

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Code des zu steuernden Geräts suchen. Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite II der Codes.

1. Schalten Sie das Gerät ein, das Sie steuern

möchten.

2. Halten Sie die Taste SETUP gedrückt, bis die

3. Die Taste drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, DVD: DVD

Player, STB: Satellitenempfänger, Kabel, TNT, ADSL, AUX

4. Wenn die Anzeige leuchtet, die erste Ziffer des für das Fabrikat des zu steuernden Geräts vorgeschlagenen 4-stelligen Codes eintippen (z. B. 0036 für THOMSON).

5. Richten Sie die Fernbedienung auf das Gerät, und versuchen Sie, es mit der Taste G auszuschalten.

6. Sollte sich das Gerät nicht ausschalten, den Schritt

2 wiederholen. Anschließend den nächsten 4 stelligen Code eintippen. Versuchen Sie, das Gerät auszuschalten, indem Sie einmal auf die Taste G drücken. Den Vorgang wiederholen, indem Sie jeden der 4-stelligen Codes ausprobieren.

Überprüfen der Programmierung:

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 11 durchrühren.

Methode C – Programmieren

mittels Code-Suche

Sollte keiner der Codes funktionieren, besteht die Möglichkeit, den Code ohne jegliche Eingabe herauszuﬁ nden.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

3. Die Taste drücken, welche der zu steuernden

Geräteart entspricht: TV: Fernseher, DVD: DVD

Player, STB: Satellitenempfänger, Kabel, TNT, ADSL, AUX

4. Die Fernbedienung auf das Gerät richten und

versuchen, es auszuschalten, indem Sie auf die Taste G drücken.

5. Sobald sich das zu bedienende Gerät abschaltet,

drücken Sie zur Abspeicherung des Codes auf die OK Taste.

6. Sollte sich das Gerät nicht ausschalten, die Taste G

so viele Male wie erforderlich drücken (bis zu 200 mal), bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastenbetätigungen, müssen Sie ca. 1 Sekunde warten, um der Betriebsartenleuchte genügend Zeit zum Verlöschen und Wiederauﬂ euchten zu geben. Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.

7. Sowie sich das zu steuernde Gerät ausschaltet, auf

OK drücken, um den Code zu speichern.

Überprüfen der Programmierung:

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 11 durchrühren: Probieren Sie andere Fernbedienungstasten aus, um die Funktionen herauszuﬁ nden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, daß nicht alle Tasten aktiv sind, führen Sie die Prozedur dieser Programmierungsmethode erneut aus, um den die größte Anzahl von Funktionen zulassenden Code herauszuﬁ nden.

Methode D – Automatische

Codesuche

Bei dieser Methode sendet die Fernbedienung die komplette Codeliste über Infrarotsignale an das Gerät, das fernbedient werden soll. Zur automatischen Codesuche gehen Sie wie folgt vor:

1. Vergewissern Sie sich, daß das Gerät eingeschaltet ist oder betätigen Sie den Einschalter am Gerät.

2. Halten Sie die Taste SETUP gedrückt, bis die

3. Taste SETUP loslassen.

4. An der Fernbedienung drücken Sie die Taste, die das Gerät fernbedienen soll (z.B. TV).

5. Drücken Sie ein einziges Mal die Taste PROG+, oder G, oder B (DVD). Einige Sekunden später versendet die Fernbedienung im Rhythmus von etwa einer Sekunde alle in ihr gespeicherten Codes an das Gerät (im Beispiel an den Fernseher).

Drücken Sie ein zweites Mal PROG+ um den

Senderhythmus so zu verlangsamen, daß pro 3 Sekunden nur ein Code gesendet wird. Sobald Sie nun sehen, daß z.B. der Fernseher eine Kanalumschaltung vornimmt (es erscheint ein anderer Sender am Bildschirm), drücken Sie sofort OK, um diesen Code auszuwählen und die Automatiksuche zu beenden. Sollten Sie nicht schnell genug reagieren, können Sie durch Druck auf PROG- oder E (DVD) so oft wie nötig auf den vorhergehenden Code zurückschalten. Wenn Sie zu weit zurück gegangen sind, können Sie durch Drücken von G, PROG+ oder B (DVD) wieder nach vorwärts gehen. Sobald der Fernseher (im Beispiel) den Kanal umschaltet, drücken Sie zur Auswahl dieses Codes auf OK.

Methode E - Programmieren zum

Steuern eines COMBO (TV/VCR-,

TV/DVD-,VCR/DVD-, …-Kombigerät)

Je nach Combo-Familie (TV/VCR,VCR/DVD, …) und Marke müssen Sie einen einzigen Code für die beiden Geräte eingeben, aus denen der Combo besteht, oder aber zwei Codes, einen pro Gerät. Die entsprechenden Informationen entnehmen Sie der separaten Liste. Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode bzw. Code des zu steuernden Geräts (Bsp.: Fernseher, anschließend Videorecorder oder COMBO TV/VCR) suchen. Hierzu die dieser Bedienungsanleitung beiliegende Liste zu Rate ziehen (s. Seite Untercode bzw. Codes).

1. Den COMBO einschalten, den Sie zu steuern wünschen.

2. Halten Sie die Taste SETUP gedrückt, bis die

rote Anzeigelampe blinkt und dann durchgehend leuchtet.

3. Drücken Sie die Taste des ersten zu steuernden Geräts und verfahren Sie nach einer der oben beschriebenen Programmiermethoden A, B, C oder D.

4. Wenn ein zweiter Code notwendig ist, wiederholen

Sie die Schritte 2 und 3.

Wie man einen programmierten

Code wiederﬁ ndet

Möglicherweise müssen Sie den in der Fernbedienung programmierten Code wiederﬁ nden.

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

2. Die Taste drücken, welche der zu steuernden

Geräteart entspricht: TV: Fernseher, DVD: DVD

Player, AUX, STB: Satellitenempfänger, Kabel, TNT, ADSL.

3. Drücken Sie nochmals kurz die Taste SETUP, die

letztbenutzte Betriebsart blinkt 1 Mal.

4. Betätigen Sie die Zifferntasten (0 bis 9) in

aufsteigender Reihenfolge bis die ausgewählt Betriebsart einmal blinkt.

5. Die Zahl, die das Auﬂ euchten der gewählten Betriebsart bewirkt, ist die erste Ziffer des 4 stelligen Codes ihres Gerätes. Tragen Sie diese Zahl im unten vorgesehen Zahlenfeld ein.

6. Wiederholen Sie den Schritt 4, um die anderen Ziffern des Codes herauszuﬁ nden.

7. Wenn Sie die vierte Ziffer gefunden haben, erlischt die rote Anzeigelampe.

Überprüfen der

Programmierung

- Für Fernseher oder Satellitenempfänger: Schalten Sie das Gerät ein und drücken Sie beispielsweise auf die Taste 2, um den Sender zu wechseln.

- Videorecorder: eine Cassette einlegen und

anschließend auf B drücken.

- DVD-Spieler: eine DVD einlegen und anschließend

auf B drücken.

Probieren Sie andere Fernbedienungstasten aus, um Funktionen herauszuﬁ nden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, daß nicht alle Tasten aktiv sind, versuchen Sie es mit der nachstehend beschriebenen Programmierungs-Methode B oder C. Wenn Sie den Code Ihres Geräts gefunden haben, notieren Sie ihn, damit Sie ihn im Bedarfsfall sofort zur Hand haben. Nach dem Batteriewechsel müssen Sie die Fernbedienung erneut programmieren.

TV-CODE

DVD-CODE

VCR-CODE

SAT/CAB-CODEAUDIO/AUX-CODE

Lernfunktion (learning)

Wenn die Marke des zu steuernden Geräts nicht in der separaten Codeliste steht, können Sie die Funktionen der Original-Fernbedienung des Geräts in Ihre ROC5209 kopieren. Je nach Format der Übertragungscodes der OriginalFernbedienung kann Ihre Fernbedienung bis zu 150 Tasten speichern.

Allgemeines Löschen - Löscht alle kopierten Tasten (beim ersten Mal empfohlen)

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

2. Taste SETUP loslassen.

3. Drücken Sie zweimal die Taste LEARN. Die rote Anzeigelampe erlischt und leuchtet anschließend wieder.

4. Drücken Sie einmal die Taste SETUP. Die rote Anzeigelampe erlischt nach einigen Sekunden.

5. Alle kopierten Tasten sind gelöscht.

Bevor Sie beginnen

• Die Batterien der 2 Fernbedienungen müssen in

einwandfreiem Zustand sein; wechseln Sie sie gegebenenfalls.

• Kopieren Sie zunächst 2 bis 3 Tasten der Original-

Fernbedienung, um die Kompatibilität der Codes der

beiden Fernbedienungen zu prüfen. Führen Sie

anschließend eine Nullrückstellung durch, bevor Sie das Lernverfahren beginnen.

• Legen Sie die Original-Fernbedienung und Ihre

ROC5209 so aneinander, dass sich die LED-Dioden

der 2 Fernbedienungen gegenüberliegen.

Korrigieren Sie gegebenenfalls die Höhe der 2 Fernbedienungen, um sicherzustellen, dass die LED-

Dioden ausgerichtet sind.

• Legen Sie die beiden Fernbedienungen mit den gegenüberliegenden Infrarot-LEDs im Abstand von 15 bis 50 mm auf einen Tisch.

• Die Fernbedienungen während des Lernverfahrens

nicht bewegen.

• Stellen Sie sicher, dass es sich bei der Raumbeleuchtung nicht um Leuchtstoffröhren oder Energiesparlampen handelt, da diese Lichtquellen Störungen verursachen und die Kopie

beeinträchtigen können.

• Die 2 Fernbedienungen müssen über einen Meter von jeder Lichtquelle entfernt sein.

• Vermeiden Sie das Kopieren der Codes der Tasten

VOL H und sowie der Abspieltasten, denn je nach

Fernbedienung steuern die Codes dieser Tasten

nicht unbedingt dieselben Geräte.

• Wenn der Speicher Ihrer ROC5209 voll ist, blinkt

die Modustaste drei Sekunden lang. Dann ist es nicht mehr möglich, andere Codes zu kopieren, ohne zuvor eine globale Löschung durchzuführen.

• Wenn Sie eine Taste kopieren, ist es möglich, dass die Modustaste schwach blinkt. Lassen Sie in diesem Fall die Taste nicht los und warten Sie, bis das Blinken aufhört.

Hinweis 1: Wenn das Lernverfahren nicht richtig

abläuft, versuchen Sie Folgendes:

1. Beenden Sie das Lernverfahren durch Drücken

von SETUP.

2. Prüfen Sie, dass die LEDs der beiden

Fernbedienungen ausgerichtet sind. Verwenden Sie das Ausrichtverfahren.

3. Ändern Sie den Abstand der Fernbedienungen,

indem Sie ihn zwischen 1,5 cm und 5 cm vergrößern bzw. verkleinern.

4. Wiederholen Sie das Verfahren von vorn.

5. Wenn das Problem mit derselben Taste

fortbesteht, überprüfen Sie, ob die Original Fernbedienung funktioniert: überträgt sie die IR-Signale? (siehe Batterien); ist sie gegenüber der Diode Ihrer ROC5209 richtig platziert?

Hinweis 2:

• Unter den Tasten LEARN, SETUP und den Modustasten können Sie keine Tasten kopieren.

• Alle unter einem Modus gespeicherten Tasten werden gelöscht, wenn ein 4-stelliger Code unter diesem Modus eingegeben wird (dasselbe gilt auch für die direkte Eingabe eines Codes, das Suchen eines Codes oder einer Marke).

Lage der Infrarot-LED an der Original Fernbedienung (deren Tasten kopiert werden sollen)

Wenn die LED der Original-Fernbedienung nicht sichtbar ist (zum Beispiel durch eine dunkle Kunststoffabdeckung verdeckt), helfen Ihnen die folgenden Anweisungen beim Aufﬁ nden.

1. Legen Sie die Original-Fernbedienung (mit dem Teil, den Sie normalerweise auf das zu bedienende Gerät richten) ungefähr 2,5 cm von der Infrarot-LED Ihrer ROC5209 ab (siehe Abbildung oben).

2. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

3. Taste SETUP loslassen.

4. Drücken Sie einmal auf die Modustaste (TV, DVD, VCR,...). Die Anzeigelampe erlischt und leuchtet anschließend wieder auf.

5. Einmal die Taste LEARN drücken.

6. Eine der Tasten der Original-Fernbedienung

gedrückt halten und diese dabei nach rechts und anschließend nach links bewegen. Sobald die 2 Fernbedienungen richtig ausgerichtet sind, blinkt die Modustaste schnell.

7. Zum Kopieren der Tasten der Original-

Fernbedienung in Ihre ROC5209 mit Schritt 5 von Abschnitt «Kopieren der Tasten» fortfahren.

Hinweis: Manche Original-Fernbedienungen übertragen die IR-Signale nicht kontinuierlich, wenn eine Taste gedrückt gehalten wird. Drücken Sie in diesem Fall mehrmals auf eine der Tasten und bewegen Sie dabei die Fernbedienung nach rechts oder links.

Kopieren der Tasten

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

10 11

00131867bda.indd Abs1:10-Abs1:1100131867bda.indd Abs1:10-Abs1:11 22.09.2009 10:02:40 Uhr22.09.2009 10:02:40 Uhr

2. Taste SETUP loslassen.

3. Drücken Sie einmal auf die Modustaste (TV, DVD, VCR,...). Die Anzeigelampe erlischt und leuchtet anschließend wieder auf.

4. Einmal die Taste LEARN drücken.

5. Einmal die Taste Ihrer ROC5209 drücken,

unter der Sie eine der Tasten der Original Fernbedienung kopieren wollen.

6. Halten Sie die zu kopierende Taste der OriginalFernbedienung gedrückt, bis die rote Anzeigelampe erlischt und wieder auﬂ euchtet (2 bis 3 Sekunden). Bei einem Fehler blinkt die Modustaste 3 Sekunden lang, bleibt jedoch im Lernmodus. Versuchen Sie es erneut, oder wechseln Sie zu einer anderen Taste.

7. Wiederholen Sie das Verfahren für die

anderen Tasten ab Schritt 5. Drücken Sie einmal die Taste SETUP, wenn alle gewünschten Tasten kopiert sind. Die Modustaste erlischt.

Löschen aller unter einem Modus kopierten Tasten

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

2. Taste SETUP loslassen.

3. Drücken Sie einmal auf die Modustaste (TV, DVD, VCR,...). Die Anzeigelampe erlischt und leuchtet anschließend wieder auf.

4. Drücken Sie zweimal die Taste LEARN. Die rote Anzeigelampe erlischt und leuchtet anschließend wieder.

5. Drücken Sie einmal die Taste SETUP. Die rote Anzeigelampe erlischt. Alle unter diesem Modus kopierten Tasten sind gelöscht.

Sonstige Funktionen

Stand-by aller Geräte

Drücken Sie innerhalb von weniger als einer Sekunde die Taste G zweimal, wobei Sie die Taste beim zweiten Mal gedrückt halten. Alle Geräte schalten nacheinander auf Standby. (Geräte, die schon auf Standby geschaltet waren, werden dadurch möglicherweise eingeschaltet.)

Einstellung ALLER Lautstärkeregler unter einem bestimmten Modus

Im Auslieferungszustand ist ROC5209 so programmiert, dass bei allen Modi (allen Geräten) eigene Lautstärke- und Stummschaltungsfunktionen verwendet werden, falls vorhanden. Sie können die Einstellung der Lautstärke einem der Modi der Fernbedienung zuweisen, vorausgesetzt, die Lautstärkeregelung existiert an dem entsprechenden Gerät (Bsp.: Regelung der TV-Lautstärke im TV-Modus, oder DVD, oder …).

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

2. Taste SETUP loslassen.

3. Drücken Sie die Taste H , bis die rote Anzeigelampe einmal blinkt.

4. Einmal die Modustaste (TV, DVD, …) drücken, die

dem Gerät entspricht, dessen Lautstärke immer durch die Tasten VOL und H geregelt werden soll.

5. Drücken Sie einmal die Taste H . Die rote Anzeigelampe erlischt.

6. In allen anderen Modi wird nun per Punch-Through-Funktion die Lautstärke- und Stummschaltungssteuerung angesprochen, die Sie ausgewählt haben.

Einstellung der Lautstärkeregler für JEDEN Modus.

Sie können entscheiden, dass die Lautstärkeregelung für jeden gewählten Modus funktioniert, vorausgesetzt, die Lautstärkeregelung existiert an dem entsprechenden Gerät (Bsp.: Lautstärkeregelung des Fernsehers im TV Modus, anschließend Lautstärkeregelung des Satellitenempfängers im STB-Modus, …).

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

2. Taste SETUP loslassen.

3. Drücken Sie die Taste H , bis die rote Anzeigelampe einmal blinkt.

4. Einmal die Modustaste (TV, DVD, …) drücken, die dem Gerät entspricht, dessen Lautstärke immer durch die Tasten VOL und H geregelt werden soll.

5. Einmal die Taste VOL- drücken.

6. Drücken Sie einmal die Taste H . Die rote Anzeigelampe erlischt.

7. Der ausgewählte Modus wird nun eigene Lautstärke- und Stummschaltungsfunktionen verwenden.

Wiederherstellen der universellen Lautstärke-/Stummschaltungsfunktionen

Wenn Sie die universellen Lautstärke- und Stummschaltungsfunktionen wie in den letzten beiden Abschnitten beschrieben verändert haben, können Sie die Funktionen auf die werkseitige Einstellung zurücksetzen.

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

2. Lassen Sie die Taste SETUP los.

3. Drücken Sie die Taste H , bis die rote Anzeigelampe einmal blinkt.

4. Drücken Sie die Taste H , und lassen Sie sie wieder los. Die rote Anzeigelampe erlischt vollständig. Die Lautstärke- und Stummschaltungsfunktionen sind jetzt auf die Werkseinstellungen zurückgesetzt.

Paging-Suchfunktion

Die ROC5209 wird mit einem praktischen Ständer geliefert, in dem Sie die Fernbedienung bei Nichtgebrauch abstellen können. Der Ständer ist auch mit einer Paging-Suchfunktion ausgerüstet, mit der Sie die Fernbedienung im Umkreis bis zu 6 m ﬁ nden, wenn Sie sie verlegt haben. Dazu drücken Sie einfach auf die Taste PAGE am Ständer. Die Fernbedienung gibt dann einen Signalton aus, der sie leicht aufﬁ ndbar macht.

Auswechseln der Batterien/Akkus

Fernbedienung:

Verwenden Sie zwei 1,5-Volt-Batterien des Typs AAA.

1. Öffnen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung.

2. Entfernen Sie die alten Batterien/Akkus.

2. Überprüfen Sie die Polarität (+/-) der Batterien und des Batteriefachs.

3. Legen Sie die Batterien ein.

4. Schließen Sie die Abdeckung.

Wenn Sie die Batterien gewechselt haben, ist evtl. eine Neuprogrammierung des Geräts erforderlich. Daher ist es ratsam, die für Ihre Geräte erforderlichen Codes vorher zu notieren. Gebrauchte Batterien gehören nicht in den Hausmüll. Die Batterien müssen an einer speziellen Sammelstelle für gebrauchte Batterien entsorgt werden.

Ständer:

Verwenden Sie zwei 1,5-Volt-Batterien des Typs AAA.

1. Öffnen Sie die Batterieabdeckung auf der Unterseite

des Ständers.

2. Entfernen Sie die alten Batterien.

3. Achten Sie auf die richtige Polarität. Plus- und

Minuspol der Batterien müssen mit den Markierungen + und – im Batteriefach übereinstimmen. Legen Sie die beiden Batterien des Typs AAA ein.

4. Setzen Sie die Batterieabdeckung wieder ein.

Gebrauchte Batterien gehören nicht in den Hausmüll. Die Batterien müssen an einer speziellen Sammelstelle für gebrauchte Batterien entsorgt werden.

Questo telecomando universale ROC5209 (5 in 1) è compatibile con la maggior parte dei televisori, lettori DVD e videoregistratori, nonché con i box digitali come ricevitori satellitari o via cavo, ricevitori DVB-T (Digital Video Broadcast - Terrestrial), decoder ADSL ecc. Il ROC5209 viene fornito con un pratico supporto in cui si può riporre il telecomando quando non viene utilizzato. Il supporto è provvisto anche della funzione di ricerca “Paging”, con cui si può trovare velocemente il telecomando quando è fuori posto. Premere semplicemente il tasto PAGE sul supporto. Il telecomando emette un segnale che lo rende facilmente rintracciabile. Di fabbrica, il telecomando è stato programmato per poter essere utilizzato per il controllo della maggior parte degli apparecchi del gruppo THOMSON. Per questa ragione si consiglia di testare il telecomando servendosi dei metodi descritti in questo manuale, prima di tentare di riprogrammarlo. Innanzitutto inserire nel telecomando e nel supporto due batterie tipo AAA. Conservare queste istruzioni insieme alla lista dei codici (fornita separatamente) per poter riprogrammare il telecomando anche per l‘utilizzo con altri apparecchi.

I tasti

1 G : on/stand-by o solo stand-by, a seconda

degli apparecchi utilizzati.

2 Spia di indicazione: la spia rossa si accende

ogni volta che si preme un tasto.

3 Prog+/Prog-: tasti per la commutazione al

canale successivo/precedente

4 H (Mute): disattiva il volume dell’apparecchio

selezionato.

5 Tasti modo: per scegliere l’apparecchio da

comandare (TV, DVD...).

6 Vol+/Vol-: aumenta (+) o diminuisce (-) il volume

dell’apparecchio selezionato.

7 Setup: consente la programmazione prima

del primo utilizzo. Inoltre permette l’accesso a funzioni secondarie di determinati apparecchi A/V (tasto di commutazione). Premere brevemente una volta il tasto SETUP, seguito dal tasto funzione desiderato.

8 : mostra informazioni dell’apparecchio

selezionato.

9 Tasti numerici 0 - 9: questi tasti hanno le stesse

funzioni come sul telecomando originale e vengono anche utilizzati per immettere i codici per diversi prodotti.

10 Learn: viene utilizzato per apprendere i codici

(copia dei tasti, vedi pagina x).

11 AV: per scegliere una sorgente esterna (SCART,

HDMI ecc.).

12 -/--: insieme ai tasti numerici, in alcuni

apparecchi questo tasto consente di selezionare direttamente i canali a due cifre.

13 Menu / : attiva il menu del prodotto

selezionato / Setup + : televideo on

14 Exit / : disattiva il menu del prodotto

selezionato / Setup + : televideo off

15 C/D: consente la navigazione verticale

attraverso i menu.

16 A/B : consente la navigazione orizzontale

attraverso i menu

17 B (Riproduzione): riproduzione di un

apparecchio (DVD, VCR ecc.)

F (FF):avanti veloce (DVD, VCR ecc.) E (RW): indietro (DVD, VCR ecc.) J (Pausa): arresta la riproduzione e ferma su

un’immagine

K (Stop): interrompe l’apparecchio (DVD,

VCR ecc.) I

(Registrazione): per avviare la registrazione,

premere due volte questo tasto 18 OK: conferma della selezione 19 Tasti colorati: possono essere utilizzati con

il televideo attivo per la scelta di categorie e

speciali funzioni (a seconda della struttura dei

menu). 20 Guida: guida elettronica dei programmi

Prova del telecomando prima

della programmazione

1. Mettete in funzione l’apparecchio che desiderate comandare.

2. Premete il tasto corrispondente al tipo d’apparecchio da comandare: TV: televisore, DVD: lettore DVD, AUX, STB: satellite, cavo, DTT, ADSL.

3. Dirigete il telecomando verso l’apparecchio da comandare e provate a spegnerlo con il tasto G. Se l’apparecchio non si spegne, si deve programmare il telecomando seguendo uno dei metodi A, B, C o D descritti qui di seguito.

Nota 1: Eccetto il tasto TV, ogni testo di modalità (DVD, ...) può essere programmato per comandare un apparecchio diverso da quello indicato sul tasto. È dunque possibile attribuire, ad esempio, la modalità STB al tasto DVD. A tal ﬁ ne, si deve impostare il codice corrispondente alla marca e all’apparecchio prescelto, seguendo uno dei metodi indicati in questo manuale. Tuttavia, il metodo D (ricerca automatica di un codice) permette di sempliﬁ care questo compito. Basta infatti impostare un qualsiasi codice compreso nella lista corrispondente al tipo di apparecchio (ad esempio: 0603 per un ricevitore satellitare Thomson) e lanciare quindi la procedura di ricerca automatica. Il telecomando testerà allora tutti i codici ﬁ no a trovare quello che farà reagire il ricevitore.

Nota 2: Per comandare 2 apparecchi dello stesso tipo e della stessa marca (2 videoregistratori Thomson, 2 ricevitori satellitari Thomson, ...), accertarsi previamente che questi due apparecchi siano già stati conﬁ gurati per reagire solo ed unicamente ad un sotto codice per uno di essi ed ad un altro sotto codice per l‘altro (codice A e B per gli apparecchi Thomson). Programmare quindi uno dopo l‘altro 2 tasti di modalità utilizzando il metodo D.

Programmazione

del telecomando

Metodo A - Programmazione rapida

con un sotto-codice ad 1 cifra

Prima di cominciare la programmazione, è necessario trovare il sotto-codice dell’apparecchio da comandare. Dopo aver immesso il sotto-codice, il telecomando veriﬁ ca la presenza di un elenco codici preimpostato. A questo proposito, leggere pagina I della lista dei sotto-codici allegata a queste istruzioni per l’uso.

1. Mettete in funzione l’apparecchio che desiderate comandare.

2. Tenere premuto il tasto SETUP, ﬁ nché la spia luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa. (Resta accesa per alcuni secondi per darvi il tempo di prepararvi ai passaggi successivi. Prima dello scadere del tempo, lampeggia nuovamente quindi si spegne.)

3. Premete il tasto corrispondente al tipo

d’apparecchio da comandare: TV: televisore, DVD:

lettore DVD, AUX, STB: satellite, cavo, DTT, ADSL.

4. Mentre la spia è accesa, digitate il sotto-codice

(p. es. 1 per Thomson).

5. Dirigere il telecomando sull’apparecchio e cercare di spegnerlo con il tasto G.

6. Se l’apparecchio da comandare si spegne, premete

su OK per memorizzare il codice.

7. Se l’apparecchio non si spegne, premete di nuovo

il tasto G, diverse volte ﬁ nché non si spegne. Fra due pressioni, lasciate il tempo al tasto corrispondente al modo selezionato di spegnersi e riaccendersi (circa 1 secondo). Questo vi permette di rendervi conto della reazione dell’apparecchio.

8. Non appena l’apparecchio da comandare si è

spento, premete su OK per memorizzare il codice.

Veriﬁ ca della programmazione:

Il vostro apparecchio è, in linea di massima, pronto a ricevere gli ordini del telecomando. Veriﬁ cate il funzionamento procedendo al test della pagina 15.

12 13

00131867bda.indd Abs1:12-Abs1:1300131867bda.indd Abs1:12-Abs1:13 22.09.2009 10:02:40 Uhr22.09.2009 10:02:40 Uhr

Metodo B - Programmazione

con codici a 4 cifre

Prima di cominciare la programmazione, cercate il codice dell’apparecchio che desiderate comandare. Fate riferimento alla lista acclusa a questo libretto d’istruzioni, pagina II dei codici.

1. Mettete in funzione l’apparecchio che desiderate comandare.

2. Tenere premuto il tasto SETUP, ﬁ nché la spia

luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa. (Resta accesa per alcuni secondi per darvi il tempo di prepararvi ai passaggi successivi. Prima dello scadere del tempo, lampeggia nuovamente quindi si spegne.)

3. Premete il tasto corrispondente al tipo d’apparecchio da comandare: TV: televisore,

DVD: lettore DVD, AUX, STB: satellite, cavo, DTT, ADSL.

4. Mentre la spia è accesa, digitate il primo dei codici

a 4 cifre proposti per la marca dell’apparecchio da comandare (p. es. 0036 per Thomson).

5. Dirigere il telecomando sull’apparecchio e cercare di spegnerlo con il tasto G.

6. Se l’apparecchio non si spegne, ripetete la tappa 2.

Digitate poi il codice a 4 cifre che segue. Cercate di spegnere l’apparecchio premendo una volta il tasto G. Ripetete l’operazione provando ognuno dei codici a 4 cifre.

Veriﬁ ca della programmazione:

Il vostro apparecchio è, in linea di massima, pronto a ricevere gli ordini del telecomando. Veriﬁ cate il funzionamento procedendo al test della pagina 15.

Metodo C - Programmazione

per ricerca di codice

Se nessuno dei codici funziona, è possibile ritrovare il codice senza doverlo digitare.

1. Mettete in funzione l’apparecchio che desiderate

comandare.

2. Tenere premuto il tasto SETUP, ﬁ nché la spia luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

3. Premete il tasto corrispondente al tipo

d’apparecchio da comandare: TV: televisore,

DVD: lettore DVD, AUX, STB: satellite, cavo, DTT, ADSL.

4. Dirigete il telecomando verso l’apparecchio e

provate a spegnerlo premendo una volta il tasto G.

5. Se l’apparecchio da comandare si spegne, premete

su OK per memorizzare il codice.

6. Se l’apparecchio non si spegne, premete di nuovo

sul tasto G, tante volte quanto è necessario (ﬁ no a 200 volte) perché l’apparecchio si spenga. Fra due pressioni, lasciate il tempo al tasto corrispondente al modo selezionato di spegnersi e riaccendersi (circa 1 secondo). Ciò vi consente di rendervi conto delle reazioni dell’apparecchio.

7. Non appena l’apparecchio da comandare si è

spento, premete su OK per memorizzare il codice.

Veriﬁ ca della programmazione:

Il vostro apparecchio è, in linea di massima, pronto a ricevere gli ordini del telecomando. Veriﬁ cate il funzionamento procedendo al test della pagina 15.

Provate altri tasti del telecomando per conoscere la gamma delle funzioni che il telecomando stesso può comandare. Se pensate che tutti i tasti non sono attivi, rinnovate la procedura di questo metodo di programmazione per trovare un codice che copra più funzioni .

Metodo D - Ricerca automatica

di un codice

Con questo metodo il telecomando fa scorrere la lista completa dei codici inviando un segnale IR all’apparecchio da comandare. Procedete in questo modo:

1. Veriﬁ cate che il vostro apparecchio sia in funzione. In caso contrario accendetelo manualmente.

2. Tenere premuto il tasto SETUP, ﬁ nché la spia

3. Rilasciare il tasto SETUP.

4. Premete il tasto dell’apparecchio desiderato (per esempio TV).

5. Premete una sola volta il tasto PROG+ o messa in standby G o B (solo DVD). Dopo alcuni secondi il telecomando comincia a far scorrere tutta la lista dei codici inclusa nella biblioteca (circa 1 per secondo). Premete una seconda volta il tasto PROG+ per ridurre la velocità del test (1 codice ogni 3 secondi). Quando l’apparecchio cambia canale, dovete immediatamente premere su OK per registrare il codice e fermare lo scorrimento della lista. Se non avete reagito con sufﬁ ciente prontezza, avete la possibilità di ritornare al codice precedente premendo su PROG- o E (solo DVD) il numero di volte necessario (se siete andati troppo indietro, potete avanzare premendo G o PROG+ o B (solo DVD). Non appena l’apparecchio risponde nuovamente, premete su OK per registrare il codice.

Metodo E - Programmazione per

comandare un COMBO (combinato

TV/VCR,TV/DVD,VCR/DVD, …)

Secondo la famiglia di apparecchi combinati (TV/VCR, VCR/DVD, …) e seconda la marca, è possibile che si debba impostare un solo codice per i due apparecchi riuniti nell‘impianto o che si debbano al contrario impostare due codici diversi, uno per ogni apparecchio. Per saperlo, riportarsi alla lista separata. Prima di cominciare la programmazione, ricercate il sotto-codice o il code dell’apparecchio che desiderate comandare (ad esempio: televisore e poi videoregistratore o COMBO TV/VCR) Fate riferimento alla lista acclusa a questo libretto d’istruzioni, pagina dei sotto-codici o pagina dei codici.

1. Mettete in funzione il COMBO che desiderate comandare.

2. Tenere premuto il tasto SETUP, ﬁ nché la spia

luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

3. Premere il tasto del primo apparecchio da pilotare e seguire quindi uno dei metodi di programmazione A, B, C o D descritti in precedenza.

Se è necessario un secondo codice, ripetere le fasi 2 e 3.

Come ritrovare

un codice programmato

Probabilmente si devono ricercare i codici programmati sul telecomando.

1. Tenere premuto il tasto SETUP, ﬁ nché la spia luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

2. Premete il tasto corrispondente al tipo

d’apparecchio da comandare: TV: televisore, DVD:

lettore DVD, AUX, STB: satellite, cavo, DTT, ADSL.

3. Premete di nuovo brevemente il tasto SETUP,

l’ultimo modo selezionato lampeggia 1 volta.

4. Premete i tasti numerici in ordine crescente (da 0 a

9) ﬁ no a quando il modo selezionato lampeggia

una volta.

5. La cifra che ha fatto lampeggiare il modo

selezionato è la prima delle quattro cifre che compongono il vostro codice, annotatela qui sotto.

6. Ripetere il passaggio 4 per trovare le altre cifre del codice.

7. Se è stata trovata la quarta cifra, si spegne la spia luminosa rossa.

Veriﬁ ca della

programmazione

- Per un televisore o un ricevitore via satellite: accendete l’apparecchio e premete, per esempio,

su 2 per cambiare canale.

- Per un videoregistratore: inserite una cassetta, poi premete su B.

- Per un lettore DVD: inserite un disco poi premete su B.

Provate altri tasti del telecomando per conoscere la gamma delle funzioni che il vostro telecomando può comandare. Se pensate che tutti i tasti non sono attivi, provate un altro metodo di programmazione, Metodo B o C

Quando si è trovato il codice del proprio apparecchio, annotarlo per averlo subito a portata di mano in caso di necessità. Dopo aver cambiato le batterie, il telecomando deve essere riprogrammato.

CODICE TV

CODICE DVD

CODICE AUDIO/AUX

CODICE VCR

CODICE SAT/CAB

Funzione di apprendimento

(learning)

Se la marca dell‘apparecchio da pilotare non ﬁ gura nella lista dei codici fornita separatamente, è possibile copiare nel ROC5209 le funzioni dei tasti del telecomando di origine di questo apparecchio. Secondo il formato dei codici di trasmissione del telecomando di origine, il telecomando potrà memorizzare ﬁ no a 150 tasti.

Cancellazione generale - Cancella tutti i tasti copiati (raccomandato la prima volta)

1. Tenere premuto il tasto SETUP, ﬁ nché la spia luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

2. Rilasciare il tasto SETUP.

3. Premere due volte il tasto LEARN. La spia luminosa si spegne, quindi si riaccende.

4. Premere una volta il tasto SETUP. La spia luminosa si spegne dopo alcuni secondi.

5. Tutti i tasti copiati vengono cancellati.

Prima di cominciare

• Le pile dei 2 telecomandi devono essere in buono

stato; provvedere eventualmente a cambiarle.

• Copiare dapprima 2 o 3 tasti del telecomando di origine al ﬁ ne di veriﬁ care la compatibilità dei codici dei due telecomandi. Procedere quindi ad un azzeramento prima di lanciare la procedura di apprendimento.

• Disporre il telecomando di origine e il ROC5209

uno accanto all‘altro in modo da allineare i diodi

LED dei 2 telecomandi. Eventualmente, aggiustare l‘altezza dei 2 telecomandi in modo che i diodi LED

risultino allineati bene.

• Posizionare i due telecomandi su un tavolo, ad una distanza da 15 a 50 mm, con i LED a infrarossi uno di fronte all’altro.

• Non spostare i telecomandi durante la procedura di

apprendimento.

• Accertarsi che l’illuminazione della stanza non sia

prodotta da tubi ﬂ uorescenti o da una lampada a basso consumo, in quanto queste sorgenti luminose possono provocare delle interferenza e perturbare quindi la copia.

• I 2 telecomandi devono essere a più di un metro da

qualsiasi sorgente luminosa.

• Evitare di copiare i codici dei tasti VOL e H ed

anche quelli dei tasti di scorrimento (8) in quanto, in funzione dei telecomandi, i codici di questi tasti possono non pilotare necessariamente gli stessi apparecchi.

• Se la memoria del ROC5209 è piena, il tasto Modo lampeggia tre secondi. Non è più possibile copiare altri codici senza effettuare una cancellazione generale.

• Quando si copia un tasto, è possibile che il tasto di

modo si metta a lampeggiare debolmente. In questo caso, non rilasciare il tasto e attendere che il

lampeggiamento cessi.

Nota 1: Se la procedura di apprendimento

sembra non svolgersi correttamente, provare ad agire come segue:

1. Terminare la procedura di apprendimento premendo il tasto SETUP.

2. Veriﬁ care che i LED dei due telecomandi siano

allineati bene. Utilizzare la procedura di

allineamento.

3. Modiﬁ care la distanza tra i due telecomandi

aumentandola o diminuendola da 1,5 a 5 cm.

4. Riprendere la procedura dall‘inizio.

5. Se il problema persiste con uno stesso tasto, veriﬁ care se il telecomando di origine funziona bene. Trasmette i segnali IR ? Vedere le pile. È posizionato correttamente rispetto al diodo del ROC5209 ?

Nota 2:

• Nei tasti LEARN, SETUP e i tasti Modo non si possono copiare tasti.

• Tutti i tasti memorizzati in un modo vengono cancellati se un codice a 4 cifre viene immesso in questo modo (la stessa cosa vale anche per l’immissione diretta di un codice, della ricerca di un codice o di un marchio).

Posizione del LED a infrarossi sul telecomando originale (i cui tasti devono essere copiati)

Se il LED del telecomando di origine non è visibile (nascosto, ad esempio, da un coperchio in plastica colorata scura), lo si può localizzare attenendosi alle istruzioni che seguono.

1. Collocare il telecomando originale (con la parte che normalmente si orienta all’apparecchio da comandare) a circa 2,5 cm dal LED a infrarossi del proprio ROC5209 (vedi ﬁ gura in alto).

2. Tenere premuto il tasto SETUP, ﬁ nché la spia luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

3. Rilasciare il tasto SETUP.

4. Premere una volta il tasto Modo (TV, DVD,

,...). La spia luminosa si spegne, quindi si

VCR

riaccende.

5. Premere una volta il tasto LEARN.

6. Mantenere premuto uno dei tasti del telecomando

originale spostandolo nello stesso tempo verso destra e quindi verso sinistra. Non appena i 2 telecomandi sono allineati correttamente, il tasto di modo si mette a lampeggiare in modo rapido.

7. Per copiare dei tasti del telecomando originale

nel ROC5209 continuare con la fase 5 del paragrafo “Per copiare dei tasti”.

Nota: Certi telecomandi di origine non trasmettono i segnali IR in modo continuo quando si preme un tasto. In questo caso, occorre premere più volte uno dei tasti spostando al tempo stesso il telecomando verso destra e verso sinistra.

Per copiare dei tasti

1. Tenere premuto il tasto SETUP, ﬁ nché la spia luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

2. Rilasciare il tasto SETUP.

3. Premere una volta il tasto Modo (TV, DVD, VCR,...). La spia luminosa si spegne, quindi si riaccende.

4. Premere una volta il tasto LEARN.

5. Premere una volta il tasto del ROC5209

sotto il quale si desidera copiare uno dei tasti del telecomando di origine.

14 15

00131867bda.indd Abs1:14-Abs1:1500131867bda.indd Abs1:14-Abs1:15 22.09.2009 10:02:42 Uhr22.09.2009 10:02:42 Uhr

6. Tenere premuto il tasto da copiare del telecomando originale, ﬁ nché la spia rossa non si spegne e si riaccende (da 2 a 3 secondi). In caso di errore, il tasto Modo lampeggia tre secondi e resta però in modalità apprendimento. Provate nuovamente oppure passate a un altro tasto.

7. Per gli altri tasti, ripetere la procedura a partire

dalla tappa 5.

8. Premere una volta il tasto SETUP una volta che si sono copiati tutti i tasti voluti. Il tasto di modo si

spegne.

Per cancellare tutti i tasti copiati sotto un modo

1. Tenere premuto il tasto SETUP, ﬁ nché la spia luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

2. Rilasciare il tasto SETUP.

3. Premere una volta il tasto Modo (TV, DVD,

VCR,...). La spia luminosa si spegne, quindi si

riaccende.

4. Premere due volte il tasto LEARN. La spia luminosa si spegne, quindi si riaccende.

5. Premere una volta il tasto SETUP. La spia rossa si spegne. Tutti i tasti copiati in questo modo sono cancellati.

Altri funzioni

Messa in veglia di tutti gli apparecchi

Premere due volte in meno di un secondo il tasto G e tenerlo premuto la seconda volta.. Tutti gli altri apparecchi entrano uno dopo l’altro in stand-by. (Gli apparecchi che erano già in stand-by potrebbero venire accesi.)

Regolazione di TUTTI i comandi di volume sotto un determinato modo

Nel suo stato di consegna, il ROC5209 è programmato in modo tale che tutte le modalità usino, se presenti, le proprie funzioni di volume e di mute. È possibile attribuire il controllo del volume sonoro ad uno dei modi del telecomando a condizione che sull’apparecchio corrispondente (ad esempio: controllo del suono TV in modo TV o DVD, ecc…) esista il controllo del volume sonoro.

1. Tenere premuto il tasto SETUP, ﬁ nché la spia luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

2. Rilasciare il tasto SETUP.

3. Premere il tasto H ﬁ nché la spia rossa non lampeggia una volta.

4. Premere una volta il tasto di modo (TV, DVD, …)

corrispondente all‘apparecchio di cui si vuole che il volume sia sempre comandato dai tasti VOL y H .

5. Premere una volta il tasto H . La spia rossa si spegne.

6. Tutte le altre modalità passeranno ora attraverso quelle scelte per il controllo di volume e di mute.

Regolazione dei comandi di volume per OGNI modo.

È possibile decidere che il controllo del volume sia attivo per ogni modo prescelto a condizione che sull’apparecchio corrispondente (ad esempio: comando del suono del televisore in modo TV e poi comando del suono di un ricevitore SAT in modo STB, ecc…) esista il controllo del volume.

1. Tenere premuto il tasto SETUP, ﬁ nché la spia luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

2. Rilasciare il tasto SETUP.

3. Premere il tasto H ﬁ nché la spia rossa non lampeggia una volta.

4. Premere una volta il tasto di modo (TV, DVD, …)

corrispondente all‘apparecchio di cui si vuole che il volume sia sempre comandato dai tasti VOL y H .

5. Premere una volta il tasto VOL-.

6. Premere una volta il tasto H . La spia rossa si spegne.

7. Il tasto modalità scelto userà così le proprie funzioni volume e mute.

Ripristinare le funzioni universali volume/mute

Se le funzioni universali volume/mute sono state cambiate come descritto nelle due sezioni precedenti, è possibile riportare le funzioni alle impostazioni predeﬁ nite di fabbrica:

1. Tenere premuto il tasto SETUP

luminosa non lampeggia, quindi resta accesa a luce ﬁ ssa.

2. Rilasciare il tasto SETUP

3. Premere il tasto H ﬁ nché la spia rossa non lampeggia una volta.

4. Premere il tasto H , quindi rilasciarlo. La spia rossa si spegne. Le funzioni Mute e volume vengono ripristinate alle impostazioni di fabbrica.

Funzione di ricerca Paging

Il ROC5209 viene fornito con un pratico supporto in cui si può riporre il telecomando quando non viene utilizzato. Il supporto è provvisto anche della funzione di ricerca “Paging”, con cui si può trovare velocemente il telecomando nell’arco di 6 m, quando è fuori posto. Premere semplicemente il tasto PAGE sul supporto. Il telecomando emette un segnale che lo rende facilmente rintracciabile.

, ﬁ nché la spia

Sostituzione delle batterie

Telecomando:

Utilizzare sempre batterie da 1,5 Volt del tipo AAA

1. Aprire il coperchio sul retro del telecomando.

2. Rimuovere le batterie vecchie.

2. Controllare la polarità +/– sulle batterie e dentro il loro alloggio.

3. Inserire le batterie

4. Chiudere il coperchio.

Dopo il cambio delle batterie può essere necessario riprogrammare l’unità. Per questo motivo è consigliabile annotarsi i codici necessari per i dispositivi. Le batterie usate non sono considerate come un normale riﬁ uto. Esse devono essere smaltite negli appositi punti di raccolta.

Supporto:

Utilizzare sempre batterie da 1,5 Volt del tipo AAA.

1. Aprire il coperchio delle batterie sul lato inferiore

del supporto.

2. Rimuovere le vecchie batterie.

3. Prestare attenzione alla corretta polarità. Il

polo positivo e negativo delle batterie deve corrispondere ai segni + e – nel vano batterie. Inserire le due batterie del tipo AAA.

4. Applicare nuovamente il coperchio.

Le batterie scariche non devono essere smaltite insieme ai riﬁ uti domestici ma devono essere portate negli appositi punti di raccolta.

Este mando a distancia universal ROC5209 (5 en 1) es compatible con la mayoría de los televisores, reproductores DVD y grabadoras de vídeo, así como con cajas digitales como receptores de parabólica o de cable, receptores DVB-T (Digital Video Broadcast - Terrestrial), decodiﬁ cadores ADSL, etc. El ROC5209 se entrega con un práctico soporte en el que puede dejar el mando a distancia cuando no lo vaya a utilizar. El soporte tiene también una función de búsqueda con sonido que le ayuda a encontrar rápidamente el mando a distancia cuando no sepa dónde está. Para ello, sólo hay que pulsar la tecla PAGE en el soporte. El mando a distancia emite entonces una señal acústica que le permite encontrarlo fácilmente. El mando a distancia viene programado de fábrica de modo que se puede utilizar para el control de la mayoría de los aparatos fabricados por el Grupo THOMSON. Por este motivo, le recomendamos probar primero el mando a distancia con ayuda de los métodos que se describen en este manual del usuario antes de intentar programarlo de nuevo. Coloque primero dos pilas AAA en el mando a distancia y otras dos en el soporte. Guarde estas instrucciones junto con la lista de códigos (que se entrega por separado) para que pueda ir programando poco a poco su mando a distancia para su utilización con otros aparatos.

Las teclas

1 G : On/Standby o sólo Standby, depende de los

aparatos que se utilicen.

2 Lámpara indicadora: El indicador rojo se ilumina

cada vez que se pulsa una tecla.

3 Prog+/Prog-: Teclas para cambiar entre el canal

siguiente y el anterior

4 H (Silencio): Desconecta el sonido del aparato

elegido

5 Teclas de modo: Para elegir el aparato a

manejar (TV, DVD...)

6 Vol+/Vol-: Aumenta (+) o reduce (-) el volumen

de aparato elegido

7 Setup: Para la programación antes de utilizarlo

por primera vez. Permite además el acceso a funciones secundarias de determinados aparatos A/V (tecla de conmutación). Para ello, pulse una vez la tecla SETUP brevemente, seguida de la tecla de función deseada.

8 : Muestra informaciones sobre el aparato

elegido

9 Teclas numéricas 0 - 9: Estas teclas tienen las

mismas funciones que su mando a distancia original y se utilizan también para introducir códigos para diversos productos.

10 Learn: Se utiliza para memorizar el código

(copiar teclas, véase página x)

11 AV: Sirve para elegir una fuente externa (SCART,

HDMI, etc.)

12 -/--: En combinación con las teclas numéricas,

esta tecla le permite seleccionar directamente programas de dos cifras.

13 Menu / : Abre el menú del producto

seleccionado / Setup + : Teletexto on

14 Exit / : Cierra el menú del producto

seleccionado / Setup + : Teletexto off

15 C/D: Permite la navegación vertical por los

menús

16 A/B : Permite la navegación horizontal por los

menús

17 B (Reproducción): Reproducción de un medio

(DVD, VCR, etc.)

F (FF): Avance rápido (DVD, VCR, etc.) E (RW): Retroceso (DVD, VCR, etc.) J (Pause): Detiene la reproducción y se para en

una imagen

K (Stopp): Para el medio (DVD, VCR, etc.) I

(Grabación): Para iniciar la grabación, pulse

dos veces esta tecla 18 OK: Conﬁ rmación de la selección 19 Teclas de colores: Se pueden utilizar con el

teletexto activado para seleccionar categorías y

funciones especiales (en función de la estructura

del menú). menu). 20 Guide: Guía electrónica de programas

Prueba del control a distancia,

antes de la programación

1. Encienda el aparato que desea controlar.

2. Pulse en la tecla que corresponda al tipo de aparato que desea controlar: TV: televisor, DVD: lector de

DVD, AUX, STB: satélite, cable, TDT, ADSL.

3. Dirija el mando a distancia hacia el aparato que desea controlar e intente apagarlo con la tecla G. Si el aparato no se apaga, se necesita programar

el mando a distancia, según uno de los métodos (A, B, C o D) descritos a continuación.

Nota 1: Con la excepción de la tecla TV, puede programarse cada tecla de modo (DVD, etc.), para controlar un aparato diferente al indicado sobre la tecla. Por consiguiente, se puede atribuir, por ejemplo, el modo STB a la tecla DVD. Debe ponerse el código correspondiente a la marca y al aparato deseado, según uno de los métodos indicados en este manual. Sin embargo, el método D (búsqueda automática de un código) simpliﬁ cará la tarea. Bastará poner cualquier código de la lista, correspondiente al tipo de aparato (Ej.: 0603 para un receptor satélite Thomson), y luego lanzar el procedimiento de búsqueda automática. De esta manera, el mando a distancia probará todos los códigos, hasta encontrar aquel que ponga en marcha el receptor. Nota 2: Para controlar 2 aparatos del mismo tipo y de la misma marca (2 reproductores de vídeo Thomson, 2 receptores de satélite Thomson, etc.), previamente, asegúrese de que estos dos aparatos hayan sido conﬁ gurados para reaccionar únicamente a un subcódigo, para uno de ellos, y a otro código, para el otro (código A y B para los aparato Thomson). A continuación, programe sucesivamente 2 teclas de modo, utilizando el método D.

Programación

del mando

Método A – Programación rápida

con un subcódigo de 1 cifra

Antes de empezar con la programación, debe encontrar el subcódigo del aparato a manejar. Una vez introducido el subcódigo, el mando a distancia comprueba un directorio de códigos predeterminado. Lea al respecto la página I de la lista de subcódigos adjunta a estas instrucciones de manejo.

1. Encienda el aparato que desea controlar.

2. Mantenga pulsada la tecla SETUP hasta

que la lámpara indicadora roja parpadee y, seguidamente, luzca constantemente. (La lámpara se mantiene encendida algunos segundos para darle tiempo para los pasos siguientes. Poco antes de que el tiempo transcurra, parpadea de nuevo y para apagarse después).

Pulse en la tecla que corresponda al tipo de

aparato que desea controlar: TV: televisor, DVD:

lector de DVD, AUX, STB: satélite, cable, TDT, ADSL.

4. Mientras que el indicador está encendido, teclee el subcódigo (ej.: 1 para Thomson).

5. Oriente el mando a distancia hacia el aparato e intente apagarlo con la tecla G.

6. Si el aparato que desea controlar se apaga, pulse

en OK para memorizar el código.

7. Si el aparato no se apaga, pulse de nuevo la tecla

G, varias veces, hasta que el aparato se apague. Espere entre dos pulsaciones a que la tecla correspondiente al modo seleccionado se apague y se vuelva a encender (aproximadamente 1 segundo). De este modo podrá comprobar la respuesta del aparato.

8. Inmediatamente después de que el aparato que

desea controlar se apague, pulse en OK para memorizar el código.

Comprobación de la programación:

Su aparato está preparado, en principio, para recibir las órdenes del mando a distancia. Compruebe el funcionamiento llevando a cabo el test de la página 19.

16 17

00131867bda.indd Abs1:16-Abs1:1700131867bda.indd Abs1:16-Abs1:17 22.09.2009 10:02:42 Uhr22.09.2009 10:02:42 Uhr

Método B – Programación con

códigos de 4 cifras

Antes de empezar la programación, busque el del aparato que desea controlar. Remítase a la lista que se adjunta a este folleto, en la página II de los códigos.

1. Encienda el aparato que desea controlar.

2. Mantenga pulsada la tecla SETUP hasta

3. Pulse en la tecla que corresponda al tipo de aparato que desea controlar: TV: televisor, DVD:

lector de DVD, AUX, STB: satélite, cable, TDT, ADSL.

4. Con el indicador encendido, teclee el primero de los códigos de 4 cifras propuestos para la marca del aparato que se quiere controlar (ej.: 0036 para Thomson).

5. Oriente el mando a distancia hacia el aparato e intente apagarlo con la tecla G.

6. Si el aparato no se apaga, repita la etapa 2. Teclee

después el código de 4 cifras siguiente. Intente apagar el aparato pulsando una vez en la tecla G. Repetir la operación probando con cada uno de los códigos de 4 cifras.

Comprobación de la programación:

Su aparato está preparado, en principio, para recibir las órdenes del mando a distancia. Compruebe el funcionamiento llevando a cabo el test de la página 19.

Método C – Programación por

búsqueda de código

Si ninguno de los códigos funciona, se puede recuperar el código sin tener que teclearlo.

1. Encienda el aparato que desea controlar.

2. Mantenga pulsada la tecla SETUP hasta que la lámpara indicadora roja parpadee y, seguidamente, luzca constantemente.

3. Pulse en la tecla que corresponda al tipo de

aparato que desea controlar: TV: televisor, DVD:

lector de DVD, AUX, STB: satélite, cable, TDT, ADSL.

4. Dirija el mando a distancia hacia el aparato e

intente apagarlo pulsando una vez en la tecla G.

5. Si el aparato que desea controlar se apaga, pulse

en OK para memorizar el código.

6. Si el aparato no se apaga, pulse de nuevo la tecla

G, tantas veces como sea necesario (hasta 200 veces), hasta que el aparato se apague. Espere entre dos pulsaciones a que la tecla correspondiente al modo seleccionado se apague y se vuelva a encender (aproximadamente 1 segundo). De este modo podrá comprobar la respuesta del aparato.

7. Inmediatamente después de que el aparato que

desea controlar se apague, pulse en OK para memorizar el código.

Comprobación de la programación:

Su aparato está preparado, en principio, para recibir las órdenes del mando a distancia. Compruebe el funcionamiento llevando a cabo el test de la página 19.

Pruebe con otras teclas del mando a distancia para conocer cuantas funciones puede controlar su mando a distancia. Si considera que todas las teclas no están activadas, repita los pasos de este método de programación hasta encontrar un código que abarque más funciones.

Método D - Búsqueda automática

de un código

Durante el desarrollo de este método, el mando

código

desplegará la lista completa de códigos enviando una señal por infrarrojos al aparato que se desea controlar. Realice el siguiente procedimiento:

1. Compruebe que el equipo esté encendido. En caso contrario, enciéndalo manualmente.

2. Mantenga pulsada la tecla SETUP hasta

3. Suelte la tecla SETUP.

Pulse en la tecla del equipo deseado (por ejemplo TV).

Pulse una sola vez en la tecla PROG+ o puesta

en espera G o B (DVD solamente). Tras unos segundos, el mando a distancia comenzará a desplegar toda la lista de códigos incluidos en la biblioteca (aproximadamente 1 por segundo). Si desea reducir la velocidad del test, vuelva a pulsar en la tecla PROG+ (1 código cada 3 segundos). En cuanto el aparato cambie de canal, debe pulsar inmediatamente la tecla OK para memorizar el

código y detener el despliegue de la lista. Si no ha reaccionado con la suﬁ ciente velocidad, puede

regresar al código anterior pulsando PROG- o (DVD solamente) tantas veces como sea necesario; en caso de haber retrocedido demasiado, puede utilizar las teclas G o PROG+ o B (DVD solamente) para avanzar. En el momento en el que el aparato vuelva a responder, pulse en OK para memorizar el código.

Método E – Programación para

controlar un COMBO

(conjunto TV/VCR,TV/DVD,VCR/DVD, …)

Según la familia de combo (TV/VCR,VCR/DVD,…) y la marca, deberá introducir un solo código para los dos aparatos reunidos en el combo o introducir dos códigos, uno por aparato. Remítase a la lista separada para saberlo. Antes de iniciar la programación, busque el subcódigo o el código del aparato que desea controlar (ej.: televisor y luego videograbadora o COMBO TV/VCR). Remítase a la lista que acompaña a este folleto, en la página de subcódigos o en la página de códigos.

1. Encienda el COMBO que desea controlar.

2. Mantenga pulsada la tecla SETUP hasta que la lámpara

indicadora roja parpadee y, seguidamente, luzca constantemente.

3. Pulse la tecla del primer aparato por controlar, y luego siga uno de los métodos de programación A, B, C o D descritos anteriormente.

4. Si se necesita un segundo código, repita las etapas 2 y 3.

Como recuperar un

código programado

Posiblemente tenga que encontrar de nuevo el código programado en el mando a distancia.

1. Mantenga pulsada la tecla SETUP hasta que la lámpara indicadora roja parpadee y, seguidamente, luzca constantemente.

2. Pulse en la tecla que corresponda al tipo de

aparato que desea controlar: TV: televisor, DVD:

lector de DVD, AUX, STB: satélite, cable, TDT, ADSL.

3. Pulse de nuevo, brevemente, en la tecla SETUP, el

último modo seleccionado parpadeará 1 vez.

Pulse en las teclas digitales en orden creciente (0 a

9) hasta que el modo seleccionado parpadee una vez.

5. La cifra que haya hecho parpadear el modo

seleccionado es la primera de las cuatro cifras que forman su código, apúntela más abajo.

6. Repita el paso 4 para encontrar las otras cifras del código.

7. Cuando haya encontrado la cuarta cifra, la lámpara indicadora roja se apaga.

Comprobación de la

programación

- Para un televisor o un receptor de satélite: encienda el aparato y pulse, por ejemplo, en el 2 para

cambiar de canal.

- Con un vídeo: introduzca una cinta y pulse en B .

Con un lector de DVD: inserte un disco y pulse en

Pruebe otras teclas del mando a distancia para conocer el alcance de las funciones que su mando a distancia puede controlar. Si considera que no todas las teclas están activas, pruebe otro método de programación, Método B o C.

Cuando haya encontrado el código de su aparato, anótelo para poder tenerlo a mano de inmediato en caso necesario. Después de cambiar las pilas, el mando a distancia se debe programar de nuevo.

CÓDIGO TV

CÓDIGO

CÓDIGO DVD

AUDIO/AUX

CÓDIGO VCR

CÓDIGO SAT/CAB

Función de aprendizaje

(learning)

Si la marca del aparato por controlar no ﬁ gura en la lista de los códigos suministrada por separado, puede copiar en su ROC5209 las funciones de las teclas del mando a distancia de origen de este aparato. Según el formato de los códigos de transmisión del mando a distancia de origen, su mando a distancia podrá memorizar hasta 150 teclas.

Borrado general – Borra todas las teclas copiadas (recomendado la primera vez)

1. Mantenga pulsada la tecla SETUP hasta

que la lámpara indicadora roja parpadee y, seguidamente, luzca constantemente.

2. Suelte la tecla SETUP.

3. Pulse dos veces la tecla LEARN. La lámpara

indicadora roja se apaga y se enciende a continuación de nuevo.

4. Pulse una vez la tecla SETUP. La lámpara indicadora roja se apaga a los pocos segundos.

5. Todas las teclas copiadas se borran.

Antes de comenzar

• Las pilas de los 2 mandos a distancia deben estar en buen estado; eventualmente cámbielas

• Copie previamente 2 a 3 teclas del mando a distancia de origen con el ﬁ n de veriﬁ car la compatibilidad de los códigos de los dos mandos a distancia. Luego proceda a una puesta en cero antes de comenzar el procedimiento de aprendizaje.

• Disponga el mando a distancia de origen y su ROC

5209 extremo con extremo de tal manera que se alineen los diodos LED de los 2 mandos a distancia. Eventualmente ajuste la altura de los 2 mandos a distancia para que los diodos LED estén bien

alineados.

• Coloque los dos mandos a distancia con los LEDs de infrarrojos enfrentados a una distancia de 15 a 50 mm sobre una mesa.

• No desplace los mandos a distancia durante el procedimiento de aprendizaje.

• Cerciórese de que el alumbrado de la habitación no sea producido por tubos ﬂ uorescentes o por una lámpara de bajo consumo ya que estas fuentes luminosas pueden provocar interferencias y perturbar la copia.

• Los 2 mandos a distancia deben estar a más de un metro de cualquier fuente luminosa.

• Evite copiar los códigos de las teclas VOL y H y

también los de las teclas de desplazamiento (8) ya que según los mandos a distancia los códigos de estas teclas no controlan necesariamente los mismos aparatos.

• Cuando la memoria de su ROC5209 está llena,

la tecla de modos parpadea durante 3 segundos. Después, deja de ser posible copiar otros códigos sin un borrado general previo.

• Cuando copie una tecla, es posible que la tecla de modo parpadee ligeramente. En este caso no suelte la tecla y espere que cese el parpadeo.

Nota 1: si el procedimiento de aprendizaje parece no desarrollarse correctamente, pruebe esto:

1. Termine el procedimiento de aprendizaje pulsando en SETUP.

2. Veriﬁ que que los LED de los dos mandos a distancia estén bien alineados. Utilice el procedimiento

de alineación.

3. Modiﬁ que la separación de los mandos a distancia

aumentando o disminuyendo la distancia de 1,5 cm a 5 cm.

4. Reaunde el procedimiento desde el inicio.

5. Si el problema persiste con la misma tecla, veriﬁ que

si el mando a distancia de origen funciona: ¿transmite las señales IR? (ver pilas); ¿está colocado correctamente con respecto al diodo de su ROC5209?

Nota 2:

• En la teclas LEARN, SETUP y en las teclas de modos no se pueden copiar teclas.

• Todas las teclas guardadas bajo un modo se borran si se introduce un código de 4 cifras para este modo (lo mismo ocurre si se introduce directamente un código, si se busca un código o una marca).

Posición del LED de infrarrojos en el mando a distancia original (cuyas teclas se desea copiar)

Si el LED del mando a distancia de origen no es visible (oculto por ejemplo por una tapa de plástico de color oscuro), las siguientes instrucciones le ayudarán a localizarla.

1. Coloque el mando a distancia original (con la parte con la que normalmente se apunta al aparato a manejar) a aprox 2,5 cm del LED de infrarrojos de su ROC5209 (véase ﬁ gura arriba).

2. Mantenga pulsada la tecla SETUP hasta que la lámpara indicadora roja parpadee y, seguidamente, luzca constantemente.

3. Suelte la tecla SETUP.

4. Pulse una vez la tecla de modos (TV, DVD, VCR,...). La lámpara indicadora se apaga y se enciende a continuación de nuevo.

5. Pulse una vez la tecla LEARN.

6. Mantenga pulsada una de las teclas del mando

a distancia original desplazándola hacia la derecha y luego hacia la izquierda. En cuanto los 2 mandos a distancia estén correctamente alineados, la tecla de modo parpadea rápidamente.

7. Para copiar teclas de su mando a distancia

original en su ROC5209, continúe en la etapa 5 del párrafo “Para copiar teclas”.

Nota: Algunos mandos a distancia originales no transmiten las señales IR de manera continua cuando se pulsa una tecla. En este caso pulse varias veces una de las teclas desplazando al mismo tiempo el mando a distancia hacia la derecha y hacia la izquierda.

Para copiar teclas

1. Mantenga pulsada la tecla que la lámpara indicadora roja parpadee y, seguidamente, luzca constantemente.

2. Suelte la tecla SETUP.

3. Pulse una vez la tecla de modos (TV, DVD, VCR,...). La lámpara indicadora se apaga y se enciende a continuación de nuevo.

4. Pulse una vez la tecla LEARN.

5. Pulse una vez la tecla de su ROC5209 en la

que desee copiar una de las teclas del mando a distancia original.

SETUP hasta

18 19

00131867bda.indd Abs1:18-Abs1:1900131867bda.indd Abs1:18-Abs1:19 22.09.2009 10:02:43 Uhr22.09.2009 10:02:43 Uhr

+ 23 hidden pages

THOMSON ROC5209 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
