THOMSON DTH8005 User Manual
1

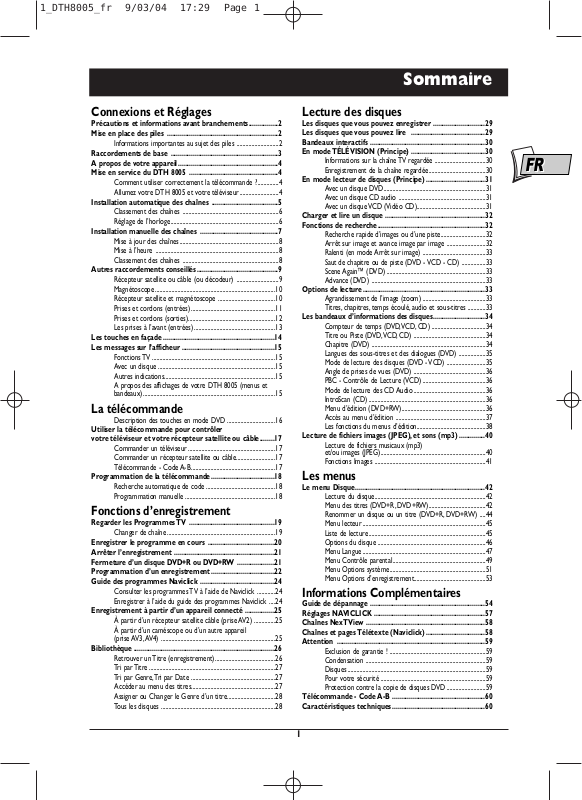

Sommaire
FR
FR
Connexions et Réglages
Précautions et informations avant branchements................2
Mise en place des piles ............................................................2
Informations importantes au sujet des piles ............................2
Raccordements de base ..........................................................3
A propos de votre appareil......................................................4
Mise en service du DTH 8005 ................................................4
Comment utiliser correctement la télécommande ?..............4
Allumez votre DTH 8005 et votre téléviseur..........................4
Installation automatique des chaînes ....................................5
Classement des chaînes ................................................................6
Réglage de l’horloge........................................................................6
Installation manuelle des chaînes ..........................................7
Mise à jour des chaînes..................................................................8
Mise à l’heure ..................................................................................8
Classement des chaînes ................................................................8
Autres raccordements conseillés............................................9
Récepteur satellite ou câble (ou décodeur) ............................9
Magnétoscope ................................................................................10
Récepteur satellite et magnétoscope ......................................10
Prises et cordons (entrées) ........................................................11
Prises et cordons (sorties)..........................................................12
Les prises à l’avant (entrées)......................................................13
Les touches en façade ............................................................14
Les messages sur l’afficheur ..................................................15
Fonctions TV ..................................................................................15
Avec un disque ..............................................................................15
Autres indications..........................................................................15
A propos des affichages de votre DTH 8005 (menus et
bandeaux)........................................................................................15
La télécommande
Description des touches en mode DVD ................................16
Utiliser la télécommande pour contrôler
votre téléviseur et votre récepteur satellite ou câble........17
Commander un téléviseur ..........................................................17
Commander un récepteur satellite ou câble..........................17
Télécommande - Code A-B........................................................17
Programmation de la télécommande..................................18
Recherche automatique de code ..............................................18
Programmation manuelle ............................................................18
Fonctions d’enregistrement
Regarder les Programmes TV ..............................................19
Changer de chaîne ........................................................................19
Enregistrer le programme en cours ....................................20
Arrêter l’enregistrement ......................................................21
Fermeture d’un disque DVD+R ou DVD+RW ....................21
Programmation d’un enregistrement..................................22
Guide des programmes Naviclick ........................................24
Consulter les programmes TV à l’aide de Naviclick ............24
Enregistrer à l’aide du guide des programmes Naviclick ....24
Enregistrement à partir d’un appareil connecté ................25
À partir d’un récepteur satellite câble (prise AV2) ..............25
À partir d’un caméscope ou d’un autre appareil
(prise AV3,AV4) ............................................................................25
Bibliothèque ............................................................................26
Retrouver un Titre (enregistrement)........................................26
Tri par Titre ....................................................................................27
Tri par Genre, Tri par Date ........................................................27
Accéder au menu des titres........................................................27
Assigner ou Changer le Genre d’un titre................................28
Tous les disques ............................................................................28
Lecture des disques
Les disques que vous pouvez enregistrer ............................29
Les disques que vous pouvez lire ........................................29
Bandeaux interactifs ..............................................................30
En mode TÉLÉVISION (Principe) ........................................30
Informations sur la chaîne TV regardée ..................................30
Enregistrement de la chaîne regardée......................................30
En mode lecteur de disques (Principe) ................................31
Avec un disque DVD....................................................................31
Avec un disque CD audio ..........................................................31
Avec un disque VCD (Vidéo CD)..............................................31
Charger et lire un disque ......................................................32
Fonctions de recherche..........................................................32
Recherche rapide d’images ou d’une piste..............................32
Arrêt sur image et avance image par image ..........................32
Ralenti (en mode Arrêt sur image) ..........................................33
Saut de chapitre ou de piste (DVD - VCD - CD) ................33
Scene Again™ (DVD) ..................................................................33
Advance (DVD) ............................................................................33
Options de lecture..................................................................33
Agrandissement de l’image (zoom) ..........................................33
Titres, chapitres, temps écoulé, audio et sous-titres ............33
Les bandeaux d’informations des disques............................34
Compteur de temps (DVD,VCD, CD) ....................................34
Titre ou Piste (DVD,VCD,CD) ................................................34
Chapitre (DVD) ............................................................................34
Langues des sous-titres et des dialogues (DVD) ..................35
Mode de lecture des disques (DVD - VCD) ..........................35
Angle de prises de vues (DVD) ................................................36
PBC - Contrôle de Lecture (VCD) ..........................................36
Mode de lecture des CD Audio ................................................36
IntroScan (CD) ..............................................................................36
Menu d’édition (DVD+RW)........................................................36
Accès au menu d’édition ............................................................37
Les fonctions du menus d’édition..............................................38
Lecture de fichiers images (JPEG), et sons (mp3) ..............40
Lecture de fichiers musicaux (mp3)
et/ou images (JPEG)......................................................................40
Fonctions Images ..........................................................................41
Les menus
Le menu Disque......................................................................42
Lecture du disque..........................................................................42
Menu des titres (DVD+R,DVD+RW) ......................................42
Renommer un disque ou un titre (DVD+R,DVD+RW) ....44
Menu lecteur ..................................................................................45
Liste de lecture..............................................................................45
Options du disque ........................................................................46
Menu Langue ..................................................................................47
Menu Contrôle parental..............................................................49
Menu Options système................................................................51
Menu Options d’enregistrement................................................53
Informations Complémentaires
Guide de dépannage ..............................................................54
Réglages NAVICLICK ............................................................57
Chaînes NexTView ................................................................58
Chaînes et pages Télétexte (Naviclick) ................................58
Attention ................................................................................59
Exclusion de garantie ! ................................................................59
Condensation ................................................................................59
Disques ............................................................................................59
Pour votre sécurité ......................................................................59
Protection contre la copie de disques DVD..........................59
Télécommande - Code A-B ..................................................60
Caractéristiques techniques ..................................................60
1_DTH8005_fr 9/03/04 17:29 Page 1
2
Connexions et Réglages
Précautions et informations avant branchements
• Assurez-vous que l’alimentation secteur de votre maison corresponde bien à celle indiquée sur
l’étiquette d’identification collée au dos de votre appareil • Installez celui-ci à plat,sur un support
adapté (mobilier), en lui laissant suffisamment d’espace libre pour une bonne ventilation (7 à 10
cm) • Assurez-vous que les fentes de ventilation, ou que l’appareil lui-même, ne soit pas recouvert
par des objets (napperon, journal, rideaux, …) • Ne placez aucun autre appareil sur votre DTH
8005 • Ne le placez pas sur un amplificateur ou sur tout autre appareil produisant de la chaleur •
L'appareil ne doit pas être mis en contact avec un liquide ou exposé à des éclaboussures.A cette
fin, veillez à ne pas placer d'objet contenant un liquide (vase, verre, bouteille, etc....) sur, ou à
proximité de votre appareil • L'appareil ne doit pas être mis en contact ou exposé à une flamme.
A cette fin, veillez à ne pas placer de bougie sur, ou à proximité, de l’appareil • Protégez votre
DTH 8005 de l’humidité et de la chaleur excessive (cheminée), ainsi que de tout équipement
créant de puissants champs magnétiques ou électriques (haut-parleurs...).Avant de déplacer le
DTH 8005, assurez-vous que le tiroir à disque est vide. Passer cet appareil en mode veille
n’interrompt pas son alimentation électrique. Pour le séparer complètement du secteur
débranchez-le de sa prise d’alimentation, ce qui est conseillé si vous ne l’utilisez pas pendant un
certain temps. Lors du branchement, assurez-vous de bien enfoncer les fiches des différents
cordons dans les prises correspondantes.Votre DTH 8005 n’est pas conçu pour une utilisation
industrielle, mais pour une utilisation familiale. L’usage de ce produit est destiné à des fins
purement privées. Copier ou télécharger des fichiers musicaux à des fins de commercialisation ou
pour tout autre but lucratif constitue ou pourrait constituer une violation du Code de la Propriété
Intellectuelle.
Important : Veuillez également prendre connaissance des autres recommandations en page 59.
Mise en place des piles
Informations importantes au sujet des piles
• Respectez les polarités. Ne mélangez pas des piles neuves et des piles usagées. N’utilisez pas
de piles rechargeables. N’exposez pas les piles à une chaleur excessive, ne les jetez pas au feu,
ne les rechargez pas. N’essayez pas de les ouvrir ;elles pourraient couler ou exploser.Retirez
les piles de la télécommande si vous ne l’utilisez pas pendant plusieurs semaines. Enlevez
immédiatement les piles qui fuient. Attention des piles qui fuient peuvent provoquer des
brûlures cutanées ou d’autres atteintes physiques.
• Respectez l’environnement et la loi ! Avant de jeter des piles, informez-vous auprès
de votre distributeur pour savoir si elles font l’objet d’un recyclage spécial et s’il
peut se charger de les récupérer.
1 2 3
1_DTH8005_fr 9/03/04 17:29 Page 2
Connexions et Réglages
3
FR
FR
1. Débranchez le cordon d’antenne de votre téléviseur et rebranchez-le sur la prise
ANTENNA-CABLE IN de votre DTH 8005.
2. À l’aide du cordon coaxial fourni, reliez la prise ANTENNA-CABLE OUT du DTH 8005 à
la prise antenne
g du téléviseur.
3. À l’aide du cordon Péritel (Scart) fourni, reliez la prise AV 1 (TV) du DTH 8005 à la prise
Péritel (Scart) du téléviseur (AV 1, EXT 1,AUX 1 selon les marques).
4. À l’aide du cordon secteur, raccordez votre DTH 8005 à une prise secteur en branchant
d’abord le cordon à l’arrière du DTH 8005.
Note : le raccordement avec un récepteur satellite ou câble est détaillé en page 9.
Raccordements de base
Votre DTH 8005 dispose de nombreuses possibilités de raccordements qui lui permettent de
s’intégrer dans une installation comprenant plusieurs appareils.Nous vous recommandons de vous
conformer aux branchements de cette page, et de procéder ensuite aux réglages des pages
suivantes. Ce n’est qu’après avoir procédé à l’installation des chaînes expliquée dans les pages
suivantes que vous pourrez connecter définitivement tous les appareils entre eux, en suivant les
explications des pages 9 à 12.
Téléviseur
DTH 8005
220 - 240 V
50 - 60 Hz
DTH 8005 U
DTH 8005 E
Cordon
Péritel (Scart)
Cordon
coaxial
1
23
4
1_DTH8005_fr 9/03/04 17:29 Page 3
Connexions et Réglages
4
A propos de votre appareil
Votre DTH 8005 est un lecteur enregistreur vidéo numériques. Grâce à son tuner, il permet de
voir et d’enregistrer des programmes TV sur des disques DVD+R et DVD+RW. Il peut lire la
plupart des disques 8 et 12 cm à l’exception des DVD Rom, DVD Ram, et DVD audio.
Mise en service du DTH 8005
Comment utiliser correctement la télécommande ?
Lorsque vous utilisez la télécommande, dirigez-la vers l’appareil que vous souhaitez commander
(DTH 8005, téléviseur ou récepteur satellite).Assurez-vous qu’il n’y ait pas d’obstacle entre la
télécommande et l’appareil que vous commandez sinon le signal infrarouge transmettant les
ordres de la télécommande sera bloqué. Pour commander votre DTH 8005, assurez-vous que la
télécommande est en mode DVD en appuyant une fois sur la touche DVD avant d’utiliser
d’autres touches.
Allumez votre DTH 8005 et votre téléviseur
1. Allumez votre téléviseur.
2. Placez la télécommande de votre DTH 8005 en mode
DVD en appuyant une fois sur la touche
DVD.
3. Allumez votre DTH 8005 en appuyant sur la touche
STANDBY/ON située en façade de celui-ci.
4. Lors de la première mise en marche, votre DTH 8005
vous propose de choisir une langue préférentielle
pour les différents affichages grâce à un menu qui
apparaît sur l’écran du téléviseur. Si ce menu n’est pas
présent, sélectionnez sur le téléviseur la prise AV à
laquelle vous avez raccordé votre DTH 8005.
Note : les menus du lecteur ainsi que les dialogues et les
sous-titres des disques DVD vous seront toujours présentés
dans la langue choisie si elle est disponible sur les disques
visionnés.
5. Choisissez la langue à l’aide des touches , de la
télécommande puis confirmez avec
OK.
Note : les touches .
Continuez en page suivante …
English Select a display language
Sélectionner une langue d’affichage
Wählen Sie eine Anzeigesprache
Selezionare una lingua da visualizzare
Seleccione un idioma para la pantalla
Välj spräk för visning
Deutsch
Italiano
Español
Svenska
Français
1_DTH8005_fr 9/03/04 17:29 Page 4
Connexions et Réglages
5
FR
FR
6. Sélectionnez votre pays de résidence avec les touches
ou et appuyez sur
OK.
Note : les flèches indiquent que d’autres pays sont proposés.
Pour rechercher votre pays, utilisez les touches de votre
télécommande.
7. Dans l’écran qui apparaît,la ligne Automatique est
déjà sélectionnée.Appuyez sur
OK.
8. Une fenêtre d’installation apparaît. Un curseur
visualise la progression de l’installation des chaînes.
Attendez un long moment. Lorsque toutes les chaînes
que vous pouvez capter dans votre région sont
mémorisées, 100 % est indiqué. Le nombre de
chaînes installées est indiqué par XX chaînes
trouvées.Appuyez sur
OK.
Continuez en page suivante …
Installation automatique des chaînes
Dans chaque région la diffusion des chaînes se fait sur des canaux TV différents.Votre DTH 8005
ne peut pas être préréglé en usine pour recevoir les chaînes de votre région.Vous devrez installer
les chaînes en suivant la procédure automatique recommandée ci-dessous.
Note : votre DTH 8005 est équipé de la fonction AV Link. Cette fonction simplifie la procédure
d’installation des chaînes en les téléchargeant à partir d’un téléviseur AV Link ou similaire (Easy Link, Smart
Link, Megalogic, etc...), et déjà installées. Les chaînes ainsi téléchargées conservent les mêmes
caractéristiques que celles de votre téléviseur (même numéro, nom, etc). La fonction de téléchargement AV
Link de votre DTH 8005 est activée (réglage usine). À la première mise en marche, si le téléviseur est
allumé, votre DTH 8005 téléchargera les chaînes à partir de celles déjà installées dans votre téléviseur. Si
vous voulez désactiver cette fonction, reportez-vous à la page 52.
Sélectionner le pays de
résidence.
Sélectionner une méthode
d’installation de l’enregistreur.
Recommandation :Automatique
Recherche des chaînes
6%
2 chaînes trouvées
Autriche
Automatique
Manuel
Belgique
République Tchèque
1_DTH8005_fr 9/03/04 17:29 Page 5
Connexions et Réglages
6
Classement des chaînes
9.
Une fenêtre pour le classement des chaînes apparaît. Les images de la chaîne sélectionnée
sont en arrière-plan.
La recherche automatique des chaînes a attribué des numéros de chaîne dans un ordre pré-établi.
Ces numéros peuvent ne pas correspondre aux numéros que vous auriez choisis. Dans ce cas,
suivez les instructions en bas de l’écran pour changer ces numéros.Pour vous aider à identifier
les chaînes, munissez-vous d’un magazine des programmes de télévision.
Note : Indications pour le classement des chaînes :
Déplacer : touche OK (puis touches ou jusqu’à la
position désirée (n° de Pr à gauche de la liste puis OK :
permutation des 2 chaînes).
Supprimer : touche
CLEAR.
Renommer : touche
INFO puis touches ou pour
rechercher un nom dans la liste.Valider avec OK.
Réglage décodeur : touche
AV (affiche un symbole dans la liste
des chaînes).
10. Lorsque vous êtes satisfait du classement, appuyez sur la touche .
11. Votre DTH 8005 dispose de la fonction de mise à l’heure (et de la date) automatique. En
général vous n’avez donc pas à vous en occuper. Si les informations d’heure et de date sont
correctes, appuyez 2 fois sur
OK. Le Menu Principal de votre DTH 8005 apparaît :l’installation
des chaînes est terminée.
Réglage de l’horloge
Horloge Auto : Si les informations d’heure et de date ne sont pas correctes, procédez aux
réglages de l’horloge ci-dessous puis, vérifiez que la fonction de mise à l’heure automatique soit
activée dans le menu Options système. Ce menu est accessible à partir du menu Réglages
(voir en page 52). La mise à l’heure du DTH 8005 est importante pour un fonctionnement
correct de vos programmations d’enregistrement et du téléchargement optimum du guide des
programmes NAVICLICK.
1. Sélectionnez Année.Tapez les 4 chiffres de l’année
(tapez 2
, 0, 0, 4 pour 2004).
2. Tapez ensuite les 4 chiffres de la date
(tapez 1
, 5, 0, 5 pour le 15 Mai).
3. Tapez ensuite les 4 chiffres de l’heure
(tapez 1
, 1, 0, 6 pour 11h06).
4. Appuyez ensuite deux fois sur OK. Le menu principal
apparaît à nouveau. L’installation des chaînes est
terminée.
Note : vous pouvez dès à présent utiliser votre DTH 8005 et profiter de ses nombreuses fonctions. Si vous
souhaitez raccorder un récepteur satellite à votre DTH 8005, reportez-vous à la page 9 pour le
branchement recommandé.Vous pouvez aussi compléter votre installation en procédant aux réglages
proposés dans le menu Options système (reportez-vous en pages 51-52). Ces réglages dépendent des
autres appareils que vous serez susceptible de brancher sur votre DTH 8005.
Si vous souhaitez recommencer l’installation automatique des chaînes, vous devrez sélectionner Installation
guidée du menu Installation (dans le menu Réglages).
1_DTH8005_fr 9/03/04 17:29 Page 6
Connexions et Réglages
7
FR
FR
Installation manuelle des chaînes
Si vous voulez installer une nouvelle chaîne, utilisez la procédure d’installation manuelle qui vous
permet d’ajouter une chaîne à celles déjà installées dans votre DTH 8005. Les chaînes déjà en
mémoire ne sont pas effacées. Lors de la première installation, si vous avez procédé à l’installation
automatique de la page 5, vous n’avez pas besoin de suivre les indications des pages 7 et 8.
1. Si le Menu Principal n’est pas affiché, appuyez sur la touche MENU.
2. Sélectionnez la ligne Réglages avec les touches ou , puis validez avec OK.
3. Sélectionnez la ligne Installation avec les touches ou , puis validez avec OK.
4. Sélectionnez la ligne Recherche manuelle avec les touches ou , et validez avec OK.
5. Sélectionnez votre pays de résidence avec les touches ou de la télécommande, et
appuyez sur
OK.
Une fenêtre de réglage apparaît. La ligne Standard est sélectionnée.
6. Sélectionnez le standard TV de votre pays de résidence avec la touche .
Note : les standards affichés dépendent du pays choisi
à l’étape 5.
FRANCE (LL’) pour la France,
EURO BG (BGH) pour l’Europe de l’Ouest.
DKK’ pour l’Europe de l’Est
I pour l’angleterre.
7. Sélectionnez la ligne Réception avec les touches ou et choisissez le type d’antenne
avec la touche .
• Réception hertzienne (antenne extérieure) : sélectionnez Antenne (Ch).
• Réception câble (réseau câblé) : sélectionnez Câble (Ca).
8. Sélectionnez la ligne Canal avec les touches ou .
9. Lancez la Recherche manuelle en appuyant sur PR+.
La recherche commence. Lorsqu’une chaîne est trouvée, les images apparaissent en arrière plan. Le
numéro de canal est indiqué (ex : Ch 06).
Si la chaîne est cryptée, appuyez sur la touche
AV afin d’afficher le pictogramme à côté du
numéro de canal. Dans ce cas branchez un décodeur dans la prise bleue AV2 du DTH 8005.
Si l’image n’est pas nette, sélectionnez Réglage fin avec les touches ou et réglez avec
PR+ ou
PR-.
10. Lorsque l’image et le son de la chaîne sont corrects, sélectionnez la ligne Mémoriser avec
les touches ou , et affectez un numéro de chaîne avec
PR+ ou PR- ou les touches
numériques.Appuyez sur OK pour mémoriser le numéro que vous avez attribué à la chaîne.
La ligne Canal est de nouveau sélectionnée pour une autre recherche. Répétez les opérations à
partir de l’étape
9 pour rechercher une autre chaîne, sinon quittez l’installation manuelle avec la
touche
MENU.
Standard France (LL’)
Réception Antenne (Ch)
Canal Ch 33
Mémoriser Pr 06
Réglage Fin
1_DTH8005_fr 9/03/04 17:29 Page 7
Connexions et Réglages
8
Mise à jour des chaînes
Si de nouvelles chaînes apparaissent dans le paysage audiovisuel, vous devrez mettre à jour la liste
des chaînes de votre DTH 8005. Dans ce cas procédez à une nouvelle recherche des chaînes à
partir du menu installation. Ce réglage efface toutes les chaînes en mémoire et réinstalle
l’ensemble des chaînes que votre DTH 8005 peut capter. Si vous désirez n’installer qu’une seule
chaîne, reportez-vous à l’installation manuelle en page 7.
1. Si le Menu Principal n’est pas affiché, appuyez sur la touche MENU de la télécommande.
2. Sélectionnez la ligne Réglages avec les touches ou , puis validez avec OK.
3. Sélectionnez la ligne Installation avec les touches ou , puis validez avec OK.
4. Sélectionnez la ligne Rech. des chaînes avec les touches ou , et validez avec OK.
Une fenêtre d’installation apparaît. Un curseur visualise
la progression de l’installation des chaînes. Lorsque
toutes les chaînes que vous pouvez capter dans votre
région sont mémorisées,
100 % est indiqué.Appuyez
sur
OK pour revenir à la ligne Rech. des chaînes.
Appuyez sur
MENU pour revenir au Menu Principal.
Mise à l’heure
Votre DTH 8005 dispose d’un système de mise à l’heure automatique qui reconnaît les signaux de
mise à l’heure émis par certaines chaînes. Si votre DTH 8005 n’est pas à l’heure, vous pourrez le
régler en suivant les indications suivantes;
1. Si le Menu Principal n’est pas affiché, appuyez sur la touche MENU.
2. Positionnez-vous sur la ligne Réglages avec les touches ou , puis validez avec OK.
3. Positionnez-vous sur la ligne Installation avec les touches ou , puis validez avec OK.
4. Sélectionnez la ligne Réglage horloge avec les touches ou , et validez avec OK.
5. Année est sélectionné.Tapez les 4 chiffres de l’année
(tapez 2
, 0, 0, 4 pour 2004).
6. Tapez ensuite les 4 chiffres de la date
(tapez 1
, 5, 0, 5 pour le 15 Mai).
7. Tapez ensuite les 4 chiffres de l’heure
(tapez 1
, 1, 0, 6 pour 11h06).
8. Appuyez sur OK pour valider.
Classement des chaînes
1.
Si le Menu Principal n’est pas affiché, appuyez sur la touche MENU.
2. Positionnez-vous sur la ligne Réglages avec les touches ou , puis validez avec OK.
3. Positionnez-vous sur la ligne Installation avec les touches ou , puis validez avec OK.
4. Sélectionnez la ligne Liste des chaînes avec les touches ou , et validez avec OK.
Reportez-vous à la page 6 ; paragraphe Classement des chaînes pour vérifier ou classer les
chaînes installées dans votre DTH 8005.
Recherche des chaînes
7%
3 chaînes trouvées
1_DTH8005_fr 9/03/04 17:29 Page 8
Connexions et Réglages
9
FR
FR
DTH 8005
Récepteur satellite
Téléviseur
Autres raccordements conseillés
Récepteur satellite ou câble (ou décodeur)
Procédez au branchement du cordon 5 (non fourni).
En gris : branchements déjà effectués (raccordements de la page 3).
5
1_DTH8005_fr 9/03/04 17:29 Page 9
10
Connexions et Réglages
Magnétoscope
Récepteur satellite et magnétoscope
Récepteur
satellite
Magnétoscope
Magnétoscope
DTH 8005
DTH 8005
Téléviseur
Téléviseur
(Non fourni)
(Non fourni)
1_DTH8005_fr 9/03/04 17:29 Page 10
Connexions et Réglages
11
FR
FR
Les branchements proposés en page 3 permettent un raccordement rapide de votre DTH 8005.
Ils procurent une reproduction sonore, de qualité standard, et visuelle de qualité optimum (RVB).
Selon les prises disponibles sur vos autres appareils ou pour profiter au maximum des
performances de votre DTH 8005 vous pouvez être amené à effectuer d’autres connexions.Votre
DTH 8005 dispose à cet effet d’autres prises.
1
6
4
Prises et cordons (entrées)
1 -
Entrées Audio (INPUT L, R)
Le son analogique d’un appareil en marche (téléviseur ou amplificateur),peut
être entré sur les 2 prises Audio L et R de votre DTH 8005. Si vous n’utilisez
pas le branchement recommandé par prise Péritel (Scart), vous devrez, en
plus d’un des branchements vidéo (CVBS ou S-VIDEO) brancher les sorties
Audio L et R de l’appareil en marche, aux prises d’entrées Audio L et R votre
DTH 8005.
Note : Les prises et les câbles audio sont généralement différenciés par un code de
couleurs (blanc pour la voie gauche et rouge pour la voie droite).
2 -
Entrée Vidéo - Composite (CVBS) (INPUT COMPOSITE VIDEO)
La prise vidéo de couleur jaune est aussi appelée vidéo - composite (ou encore
CVBS). La qualité d’image de la prise vidéo est la moins bonne de toutes les
connexions vidéo. N’utilisez cette prise que si toutes les autres prises sont déjà
occupées.
3 -
Entrée S-Vidéo (Y/C) (S-VIDEO IN)
Le signal S-Vidéo est de moins bonne qualité que le signal RVB délivré par la
prise Péritel (Scart). Le signal S-Vidéo permet toutefois une meilleure qualité
d’image que la prise vidéo - composite car la couleur (C) est séparée du noir
et blanc (Y) dans le signal vidéo.
Note : N’oubliez pas de raccorder aussi les câbles audio car le cordon S-Vidéo
transmet les images, pas le son.
Prises et câbles
RCA pour signal
audio L et R
analogique.
Prise et câble RCA
pour signal Vidéo
CVBS appelé
également
Composite.
Prise et cordon
Ushiden pour signal
Vidéo Y/C appelé
également S-Vidéo.
372
5
1_DTH8005_fr 9/03/04 17:29 Page 11
Connexions et Réglages
12
Prises et cordons (sorties)
4 -
Sorties Optique et Coaxiale (DIGITAL AUDIO OUT)
Le son numérique d’un disque en lecture est disponible en permanence sur
les prises optique et coaxiale de votre DTH 8005. Utilisez l’une de ces prises
en la raccordant à un décodeur ou un amplificateur Dolby Digital, DTS ou
MPEG. Certains de ces appareils sont équipés d’une prise d’entrée coaxiale
(COAXIAL) ou d’une prise d’entrée optique (OPTICAL). D’autres appareils
vous proposent les 2 prises. Choisissez un des 2 raccordements.
Note : La plupart du temps ces 2 types de branchements produisent un résultat
équivalent ; la seule différence réside dans le type de câble utilisé et le prix de ces
câbles, le câble coaxial étant moins cher à l’achat. Il arrive cependant que certains
câbles coaxiaux soient parasités par des interférences hautes-fréquences provoquées
par des appareils domestiques, des lignes à haute-tension ou des émetteurs Radio.
5 -
Sortie S-Vidéo (Y/C) (S-VIDEO OUT)
La prise S-Vidéo délivre un signal vidéo de moins bonne qualité que la prise
Péritel (Scart). Le signal S-Vidéo permet toutefois une meilleure qualité
d’image que la prise vidéo - composite car la couleur (C) est séparée du noir
et blanc (Y) dans le signal vidéo.
Note : N’oubliez pas de raccorder aussi les câbles audio car le cordon S-Vidéo
transmet les images, pas le son.
6 -
Sorties Audio (OUTPUT L,R)
Le son analogique d’un disque en lecture est disponible en permanence sur
les 2 prises audio L et R de votre DTH 8005. Si vous n’utilisez pas le
branchement recommandé par prise Péritel (Scart) au téléviseur (paragraphe
3 de la page 3), vous devrez, en plus d’un des branchements vidéo (CVBS ou
S-VIDEO) brancher les sorties Audio L et R de votre DTH 8005 aux prises
d’entrées Audio L et R de votre téléviseur (ou amplificateur).
Note : les prises et les câbles audio sont généralement différenciés par un code de
couleurs (rouge pour la voie droite et blanc pour la voie gauche).
7 -
Sortie Vidéo Composite (
CVBS
) (OUTPUT COMPOSITE VIDEO)
La prise vidéo de couleur jaune est aussi appelée vidéo - composite (ou encore
CVBS). La qualité d’image délivrée par la prise vidéo est la moins bonne de
toutes les connexions vidéo. N’utilisez cette prise que si toutes les autres prises
sont déjà occupées.
Prise et câble
optique pour signal
audio numérique.
Prise et câble
coaxial pour signal
audio numérique.
Prise et cordon
Ushiden pour signal
Vidéo Y/C appelé
également S-Vidéo.
Prises et câbles
RCA pour signal
audio L et R
analogique.
Prise et câble RCA
pour signal Vidéo
CVBS appelé
également
Composite.
1_DTH8005_fr 9/03/04 17:29 Page 12
Connexions et Réglages
13
FR
FR
Les prises à l’avant (entrées)
1 -
Prise S-Vidéo
Pour le raccordement d’un caméscope ou autre appareil S-Vidéo.
Note : n’oubliez pas de raccorder aussi les câbles audio car la prise S-Vidéo reçoit les
images, pas le son.
2 -
Prises AV (Audio/Vidéo)
Les prises AUDIO-VIDEO permettent de visionner ou de copier vos
séquences vidéos depuis un caméscope ou tout autre appareil AV délivrant un
signal vidéo - composite et un son stéréo analogique.
Ouverture
du volet.
TIREZ-ICI.
Les prises situées derrière le volet en façade permettent une connexion facile pour visionner ou
copier les images et le son d’un caméscope.
2
1
1_DTH8005_fr 9/03/04 17:29 Page 13
Connexions et Réglages
14
Ouverture
du volet.
TIREZ-ICI.
Les touches en façade
STANDBY/ON - Pour mettre en marche
ou éteindre votre DTH 8005.
AV - Pour sélectionner les sources
audiovisuelles (chaînes ou appareils
connectés sur les prises AV) :
PR 1 ,2 ,3 - Chaîne 1, 2, 3.
AV 1 - Appareil connecté sur AV1
(téléviseur).
AV 2 - Appareil connecté sur AV2
(récepteur satellite, décodeur,…).
AV 3 - Prises AUDIO/VIDEO en façade.
AV 4 - Prises AV (S-VIDEO ou
AUDIO/VIDEO) à l’arrière.
Tiroir pour les disques.
OPEN/CLOSE - Pour ouvrir et fermer le
tiroir.
RECORD - Pour déclencher
l’enregistrement d’un programme TV (le
voyant rouge s’allume) et éventuellement
ajuster la durée d’enregistrement par
pressions successives. Chaque pression sur
la touche
RECORD augmente la durée de
l’enregistrement de 30 minutes.
STOP - Pour arrêter la lecture
(1 pression) ou pour arrêter
l’enregistrement en cours, à partir du
menu
Chaîne (2 pressions).
G
REV / FWD
F
Avance ou retour rapide (page 32).
PLAY / PAUSE
- Pour lire un disque placé dans le tiroir
(
3) du DTH 8005.
- Pour un arrêt sur image (DVD), une
pause sonore (CD audio ou mp3).
Prise S-Vidéo (entrée) pour le
raccordement d’un caméscope
(page 13).
Prises
Audio/Vidéo - Pour le
raccordement d’un caméscope ou d’un
autre appareil AV.
PR- / PR+ / IGSKIP
F
I
Changement de chaîne (page 19).
Saut de chapitre (page 33).
AFFICHEUR Indications des modes de
fonctionnement de votre DTH 8005
(page 15).
1
2
3
4
5
6
7
8
9
10
11
12
è 0 h 30 è 1h00 è 1h30 è 2h00 è 2h30 è 3h00è
1
9 10 12
2
11
3 4 5 6 7 8
1_DTH8005_fr 9/03/04 17:29 Page 14
Connexions et Réglages
15
FR
FR
Les messages sur l’afficheur
Fonctions TV
Avec un disque
Autres indications
- Menu Principal à l’écran (appareil en Stop).
Aucune fonction sélectionnée.
- Visualisation en direct.
Mode TV en cours ; chaîne 1 regardée.
- Début d’enregistrement du programme TV de la chaîne
sélectionnée.
- Chaîne 1 en cours d’enregistrement.
- Lecture d’un disque DVD.
- Lecture d’un disque CD Audio ou VCD.
- Pause CD Audio ou arrêt sur image (DVD,VCD).
- Guide des programmes Naviclick affiché à l’écran.
- Indication d’activation de la fonction Verrouillage
(page 49).
- Indication de la source sélectionnée :
•
AV 2 : Prise d’entrée AUDIO/VIDEO à l’arrière.
•
AV 3 : Prises d’entrées AUDIO/VIDEO en façade.
•
AV 4 : Prises d’entrées AV/ S-VIDEO ou
AUDIO/VIDEO à l’arrière.
- Avance (
u
) ou retour rapide (t).
- Ralenti avant (
K
u
) ou arrière (
t
K).
A propos des affichages de votre DTH 8005 (menus et bandeaux)
• Les menus des disques – Chaque disque DVD vidéo propose des menus dont la présentation
et l’organisation dépendent de l’éditeur du disque. Le menu principal du disque est affiché à
l’écran lorsque un disque DVD est chargé et que la lecture commence.Vous pouvez aussi, à
tout moment, afficher le menu principal du disque avec la touche
MENU.
• Les bandeaux du lecteur – Pendant la lecture des disques vous pouvez afficher ou enlever des
bandeaux avec la touche
INFO de la télécommande. Ils apparaissent comme une succession
d’icônes en haut de l’écran.
• Les menus du lecteur – Votre DTH 8005 dispose de menus vous permettant d’utiliser les
fonctions qui ne sont pas accessibles avec les touches de la télécommande. Le menu du
lecteur est affiché lorsque celui-ci ne lit pas de disque (en mode STOP).
Note : un réglage ne fonctionnera que si la fonction correspondante a été prévue par l’éditeur du disque. Par
exemple, si vous sélectionnez l’icône sous-titres dans le bandeau, les sous-titres n’apparaîtront que s’ils
existent effectivement sur le disque.Vérifiez sur la jaquette quels sous-titres existent. Si un menu ou une
icône apparaît en “grisé” cela signifie que la fonction n’est pas disponible.
1_DTH8005_fr 9/03/04 17:29 Page 15
16
La télécommande
La télécommande livrée avec votre DTH 8005 est une télécommande 3 en 1. Elle vous permet de
contrôler le fonctionnement de 3 appareils : votre DTH 8005, un téléviseur, et un récepteur
satellite ou câble.Vous disposez ainsi de 3 télécommandes en une seule grâce aux 3 modes DVD,
TV ou SAT•CABLE accessibles par les 3 touches correspondantes. Cette page décrit les touches
qui permettent de commander votre DTH 8005 (en mode DVD).
Note : les fonctions décrites ci-dessous dépendent des disques et/ou des fichiers lus.
Pour la description des fonctions TV et SAT•CABLE, reportez-vous à la page suivante.
Description des touches en mode DVD
Témoin lumineux - Indique l’état de la télécommande lorsqu’elle
est en cours de programmation pour commander un autre
appareil. Indique aussi un niveau faible des piles en clignotant
plusieurs fois lorsqu’on appuie sur une touche.
Allume ou éteint le DTH 8005.
DVD Place la télécommande en mode DVD (en
appuyant une fois) et vous permet ensuite de
commander votre DTH 8005.
PR Avance ou retourne au chapitre (DVD) ou à la
piste (CD) suivante ou précédente.
RETURN Retourne au menu précédent.
MENU Affiche le menu d’un disque DVD en lecture.
CLEAR Enlève le menu ou le bandeau présent sur l’écran
du téléviseur.
OPEN.CLOSE
Ouvre ou referme le tiroir du DTH 8005.
ZOOM Pour agrandir l’image en lecture, au ralenti ou en
pause.
INFO Affiche le bandeau d’information de votre DTH
8005 sur l’écran du téléviseur, pendant la lecture
d’un disque.
GUIDE Affiche un sous menu du disque (si disponible sur
le disque).
ANGLE Pour accéder au choix de la prise de vue d’un
disque si disponible sur le disque.
(JPEG) Pour faire pivoter l’image de 90°.
0 à 9 Touches permettant d’entrer des informations
telles que, un numéro de chapitre, de piste, ou de
réaliser des choix dans les menus.
TV.VIDEO Passage des images DVD à celles du téléviseur
branché sur AV1.
REV Retour rapide en arrière pendant la lecture d’un
disque.
PLAY Commence la lecture d’un disque.
FWD Avance rapide en avant pendant la lecture d’un
disque.
REC Enregistrement du programme TV regardé sur un
disque enregistrable (DVD+R / DVD+RW).
STOP Arrêt de la lecture ou de l’enregistrement et
permet l’affichage du menu du lecteur.
PAUSE Pour faire une pause pendant la lecture ou un arrêt
sur image (DVD).
AGAIN Saut arrière - pour revoir les dernières secondes
d’un DVD en lecture.
ADVANCE Saut avant - pour avancer d’environ 30 secondes
(DVD) ou pour lire une autre piste (CD audio).
1_DTH8005_fr 9/03/04 17:29 Page 16
La télécommande
17
FR
FR
Utiliser la télécommande pour contrôler votre téléviseur et
votre récepteur satellite ou câble
La télécommande de votre DTH 8005 est une télécommande 3 en 1 elle vous permet de
contrôler le fonctionnement de 3 appareils : votre DTH 8005, un téléviseur, ou un récepteur
Satellite. Cette page décrit les touches qui permettent de commander votre téléviseur et votre
récepteur satellite ou câble si ces derniers possèdent bien les mêmes fonctions.
Commander un téléviseur
TV Pour mettre la télécommande en mode TV (en appuyant une fois) et
vous permettre ensuite de commander votre téléviseur.
Pour allumer ou éteindre le téléviseur.
Pour régler le volume sonore.
Pour couper ou rétablir le son.
PR Pour changer de chaîne ou sélectionner une prise AV.
AV Pour sélectionner une prise AV.
0 à 9 Touches numérotées permettant d’entrer des informations ou de
changer de chaîne.
ZOOM Pour agrandir (zoom) les images de certains téléviseurs.
MENU Pour afficher le menu principal du téléviseur.
RETURN Pour revenir au menu précédent.
CLEAR Pour enlever le menu ou les infos présentes sur l’écran.
GUIDE Pour afficher le guide des programmes TV.
INFO Pour afficher des infos concernant la chaîne.
Note : les touches de couleurs permettent d’utiliser la fonction télétexte des
téléviseurs.
Commander un récepteur satellite ou câble
SAT.CABLE Pour mettre la télécommande en mode SAT•CABLE (en appuyant une
fois) et vous permet ensuite de commander votre récepteur satellite ou
câble.
Pour allumer ou éteindre le récepteur satellite ou câble.
PR Pour changer de chaîne.
0 à 9 Touches numérotées permettant d’entrer des informations ou de
changer de chaîne.
MENU Pour afficher le menu principal du récepteur satellite ou câble.
RETURN Pour revenir au menu précédent.
CLEAR Pour enlever le menu ou les infos présentes sur l’écran.
GUIDE Pour afficher la page Naviclick (si disponible).
INFO Pour afficher des infos concernant la chaîne ou le fonctionnement du
récepteur satellite ou câble.
Télécommande - Code A-B
Avec certains appareils (combinés TV/DVD ou autre lecteur DVD) il se peut
que la télécommande de votre DTH 8005 commande le lecteur DVD de
l’autre appareil. Dans ce cas vous avez la possibilité de régler votre
télécommande et le DTH 8005 sur un autre code appelé code B (réglage en
page 60).
1_DTH8005_fr 9/03/04 17:29 Page 17
La télécommande
18
Programmation de la télécommande
Si votre télécommande ne commande pas votre récepteur satellite (ou câble) ou votre téléviseur
vous devrez la configurer en suivant une des deux méthodes proposées : la recherche
automatique de code ou la programmation manuelle.
Recherche automatique de code
Cette méthode permet de rechercher automatiquement le code le mieux
adapté à votre appareil.
1. Mettez en marche l’appareil à commander.
2. Appuyez sur la touche de la télécommande correspondant à cet appareil,
et tout en la maintenant enfoncée, appuyez sur la touche veille jusqu’à
ce que le voyant de la télécommande s’allume. Relâchez les deux touches.
3. Dirigez la télécommande vers l’appareil et appuyez sur la touche PLAY.
Attendez que le voyant cesse de clignoter. Si l’appareil ne s’est pas éteint
au bout de cinq secondes, appuyez de nouveau sur la touche
PLAY pour
poursuivre la recherche sur le jeu de codes suivant.Répétez l’opération
jusqu’à ce que l’appareil s’éteigne. Il existe 20 jeux de codes.
4. Lorsque l’appareil se met en veille, appuyez sur la touche veille en
façade pour le remettre en marche.Appuyez ensuite sur la touche
REV
pour le remettre en veille, et au besoin, réessayez jusqu’à ce que l’appareil
se mette en veille.
5. Appuyez sur la touche STOP et maintenez-la enfoncée jusqu’à ce que le
voyant de la télécommande s’éteigne.
Programmation manuelle
Cette méthode consiste à rechercher manuellement les codes permettant de
commander vos autres appareils.
1. Mettez en marche l’appareil à commander.
2. Appuyez sur la touche correspondante sur la télécommande, et tout en la
maintenant enfoncée, entrez l’un des codes correspondant à la marque de
l’appareil (marques du groupe Thomson ci-contre, autres marques dans le
livret “documents annexes” joint à cette notice).
Si le voyant de la télécommande clignote, vous avez entré un code incorrect ou la
programmation n’est pas possible.
3. Dirigez la télécommande vers l’appareil et relâchez la touche
correspondante.Appuyez sur la touche veille .
Si l’appareil ne s’éteint pas, essayez un autre code.
Selon l’année de commercialisation et le type de l’appareil, certaines fonctions
peuvent être indisponibles.
Certains codes peuvent couvrir plus de fonctions que d’autres. Testez les
fonctions que vous pouvez commander et éventuellement essayez les autres
codes.
Notez ici le ou les codes qui conviennent le mieux.
Note : Lorsque vous changez les piles de la télécommande, pensez à la
programmer de nouveau.
TV
SAT•CABLE
Codes SAT : 5000, 5001,
5031, 5037, 5043, 5064,
5065, 5066, 5058, 5084.
Codes
TV : 1000, 1001,
1002, 1016, 1024, 1033,
1041, 1051, 1089, 1096,
1127, 1128, 1129, 1130,
1134, 1135, 1148, 1151.
1_DTH8005_fr 9/03/04 17:29 Page 18
Loading...
