Thomson DVD-430, DVD-431 Service manual [en, fr, es, de, it]

SERVICE MANUAL
DOCUMENTATION TECHNIQUE
TECHNISCHE DOKUMENTATION
DOCUMENTAZIONE TECNICA
DOCUMENTACION TECNICA

No copying, translation, modification on other use authorized. All rights reserved worldwide. • Tous droits de reproduction, de traduction, d'adaptation et d'exécution réservés pour tous les pays. • Sämtliche Urheberrechte an diesen Texten und Zeichnungen stehen uns zu. Nachdrucke,
Vervielfältigungen - auch auszugsweise - nur mit unserer vorherigen Zustimmung zulässig. Alle Rechte vorbehalten. • I diritti di riproduzione, di traduzione, e esecuzione sono riservati per tutti i paesi. • Derechos de reproduccion, de traduccion, de adaptacion y de ejecucion reservados para todos los paises.

WARNING : Before servicing this chassis read the safety recommendations.

ATTENTION : Avant toute intervention sur ce châssis, lire les recommandations de sécurité.

ACHTUNG : Vor jedem Eingriff auf diesem Chassis, die Sicherheitsvorschriften lesen.

ATTENZIONE : Prima di intervenire sullo chassis, leggere le norme di sicurezza.

IMPORTANTE : Antes de cualquier intervención, leer las recomendaciones de seguridad.

Code : 351 994 90 - 0502 / 4,8M - DVD430 / 431 Print.

VIDEO

DVD430/DVD431

Addition to SM

Additif au SM

Ergänzung zum SM

Aggiornamento del SM

Suplemento al SM

351 515 90

DVD430

DVD431

MAIN

FRANÇAIS ESPAÑOLDEUTSCHENGLISH ITALIANO

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21

NC

21

17

19

15

13

20

18

16

14
12

11

9

10

8

7

5
3

1

6
4

2

NC

AUDIO "R"

AUDIO "R"

AUDIO "L"

NOTE :

... etc. identifies each

pcb module.

AUDIO "D"

AUDIO "D"

AUDIO "G"

AUDIO

"BLEU"

AUDIO "G" MONO

"BLEU"

COMMUT. LENTE

"VERT"

"VERT"

"ROUGE"

COMMUT. RAPIDE

COMMUT. RAPIDE

VIDEO

VIDEO SYNCHRO

BLINDAGE PRISE

AUDIO "R"

AUDIO "R"

AUDIO "L"

AUDIO

"BLAU"

AUDIO "L" MONO

"BLAU"

AV

UMSCHALTUNG

"GRÜN"

"GRÜN"

"ROT"

AUSTASTUNG

AUSTASTUNG

VIDEO

VIDEO ODER

SYNCHRO

ABSCHIRMUNG
DES STECKERS

AUDIO "D"

AUDIO "D"

AUDIO "I"

AUDIO

"AZUL"

AUDIO "I" MONO

AZUL

"CONMUTACION

LENTA"

"VERDE"

"VERDE"

"ROJA"

"CONMUTACION

RAPIDA"

"CONMUTACION

RAPIDA"

VIDEO

VIDEO O SINCRO

BLINDAJE

DEL ENCHUFE

AUDIO "D"

AUDIO "D"

AUDIO "S"

AUDIO

"BLU"

AUDIO "S" MONO

BLU

"COMMUTAZIONE

LENTA"

"VERDE"

"VERDE"

"ROSSO"

"COMMUTAZIONE

RAPIDA"

"COMMUTAZIONE

RAPIDA"

VIDEO

VIDEO O SINCRO

INVOLUCRO METAL-

LICO DELLA PRESA

AUDIO "L" MONO

"BLUE"

"GREEN"

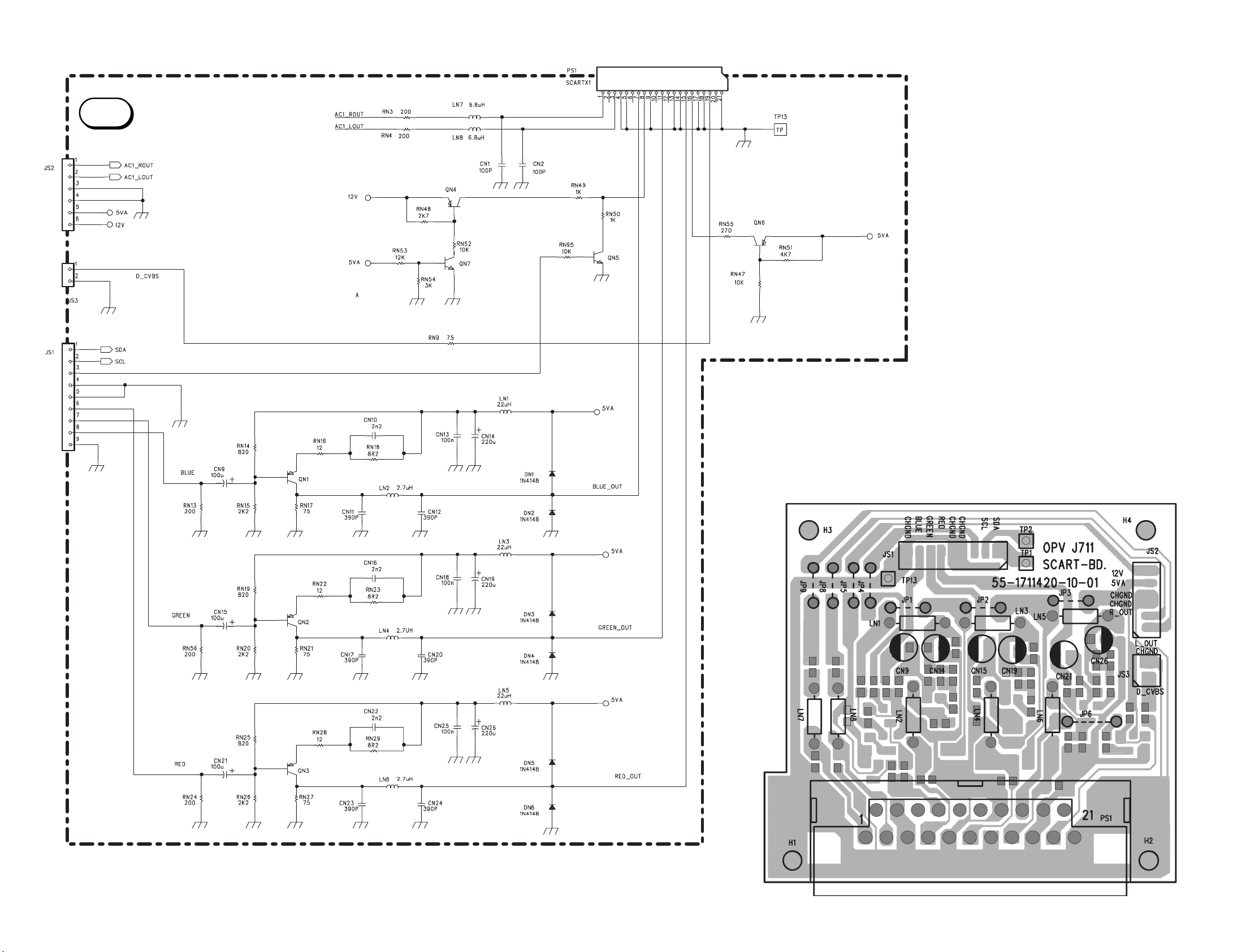

AV LINK AV LINK AV LINK AV LINK AV LINK

"GREEN"

"RED"

"ROUGE" "ROT" "ROJA""ROSSO""RED"

SLOW SWITCH

FAST SWITCH

VIDEO

VIDEO VIDEO VIDEOVIDEOVIDEO

PLUG SCREEN

BOX

VIDEO OR "SYNC"

FAST SWITCH

AUDIO

"BLUE"

: OUTPUT - SORTIE - AUSGANG - USCITA - SALIDA •

: EARTH - MASSE - MASSE - MASSA - MASA

MAIN

NOTE :

... etc. repères des

platines constituant l'appareil.

MAIN

NOTA :

... etc. marcas de las

placas que constituyen el
aparato.

MAIN

NOTA :

... ecc. sigla delle

piastre dell' apparecchio.

MAIN

HINWEIS :

... usw. Kennzeichnung
der Platinen, aus denen das
Gerät zusammengesetzt ist.

: INPUT - ENTRÉE - EINGANG - ENTRATA - ENTRADA •

Do not disconnect modules when they are energized!
Repairs on power supply section are to be carried out only with isolating transformer.

Ne pas retirer les modules lorsqu' ils sont sous tension. N'effectuer les travaux de maintenance sur la partie reliée
au secteur (Switch Mode) qu'au travers d'un transformateur d'isolement.

Module nicht bei eingeschaltetem Gerät entfernen!
Servicearbeiten am Netzteil nur unter Verwendung eines Regeltrenntrafos durchführen.

Non scollegare le piastre quando sono alimentate!
Per le riparazioni sulla sezione alimentatore, utilizzare un trasformatore isolatore.

No desconectar los módulos cuando están activados. Las reparaciones en la sección de alimentación de energía
deben ser ejecutadas solamente con un transformador de separación.

Indicates critical safety components, and identical components should be used for replacement. Only then can the

operational safety be garanteed.

Le remplacement des éléments de sécurité (repérés avec le symbole ) par des composants non homologués selon la
Norme CEI 65 entraine la non-conformité de l'appareil. Dans ce cas, la responsabilité du fabricant n'est plus engagée.

Wenn Sicherheitsteile (mit dem Symbol gekennzeichnet) nicht durch Original - Ersatzteile ersetzt werden, erlischt die
Haftung des Herstellers.

La sostituzione dei componenti di sicurezza (evidenziati con il segno ) con componenti non omologati secondo la
norma CEI 65 comporta la non conformitá dell'apparecchio. In tal caso è "esclusa la responsabilità " del costruttore.

La sustitución de elementos de seguridad (marcados con el simbolo ) por componentes no homologados segun la
norma CEI 65, provoca la no conformidad del aparato. En ese caso, el fabricante cesa de ser responsable.

MEASUREMENT CONDITIONS - CONDITIONS DE MESURES - MESSBEDINGUNGEN

CONDIZIONI DI MISURA - CONDICIONES DE MEDIDAS

RECEIVER :

On UHF,input level : 1 mV, bar test pattern :

- PAL, I standard, 100% white.
Via the scart socket, input level : 1 Vpp, bar test pattern :
Colour, contrast and brightness at mid-position, sound at minimum.

Programme selected : PR 01.
DC voltages measured between the point and earth using a digital

voltmeter.

RICEVITORE :

In UHF, livello d'entrata 1 mV, monoscopio barre :

- PAL, norma G. bianco 100%.
Via SCART, livello d'entrata 1 Vpp, monoscopio barre :
Colore, Contrasto, Luminositá media, Suono minimo.

Programma selezionato PR 01.
Tensioni continue rilevate rispetto alla massa con un voltmetro digitale.

RECEPTEUR :
En UHF, niveau d'entrée 1 mV mire de barres

- SECAM, Norm L, Blanc 100%.
Par la prise Péritélévision, niveau d'entrée 1 Vcc, mire de barres .
Couleur, contraste, lumière à mi-course, son minimum.

Programme affecté PR 01.
Tensions continues relevées par rapport à la masse avec un

voltmètre numérique.

RECEPTOR :
En UHF, nivel de entrada 1 mV, mira de barras :

- PAL, norma G, blanco 100%.
Por la toma Peritelevision, nivel de entrada 1 Vpp mira de barra.
Color, Contraste, luz a mitad de carrera, Sonido minimo.

Programa afectado PR 01.
Tensiones continuas marcadas en relacion a la masa con un voltimetro digital.

EMPFÄNGER :
Bei UHF Eingangspegel 1 mV, Farbbalken :

- PAL, Norm G, Weiss 100%.
Über die Scartbuchse : Eingangspegel 1 Vss, Farbbalken :
Farbe, Kontrast, Helligkeit in der Mitte des Bereichs, Ton auf Minimum.

Zugeordnetes Programm PR 01.
Gleichspannungen mit einem digitalen Voltmeter zur Masse gemessen.

DVD430 / DVD431

First issue 05 / 02 3

CONTENTS

Page Page

TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*4 SCART INTERFACE SCHEMATIC DIAGRAM . . . . . . . . . . . . . . . .19

ADJUSTMENT PROCEDURES . . . . . . . . . . . . . . . . . . . . . . . . . . . .*8 POWER SUPPLY CIRCUIT BOARD . . . . . . . . . . . . . . . . . . . . . . .21

GENERAL BLOCK DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 MAIN PRINTED CIRCUIT BOARD . . . . . . . . . . . . . . . . . . . . . . . .23

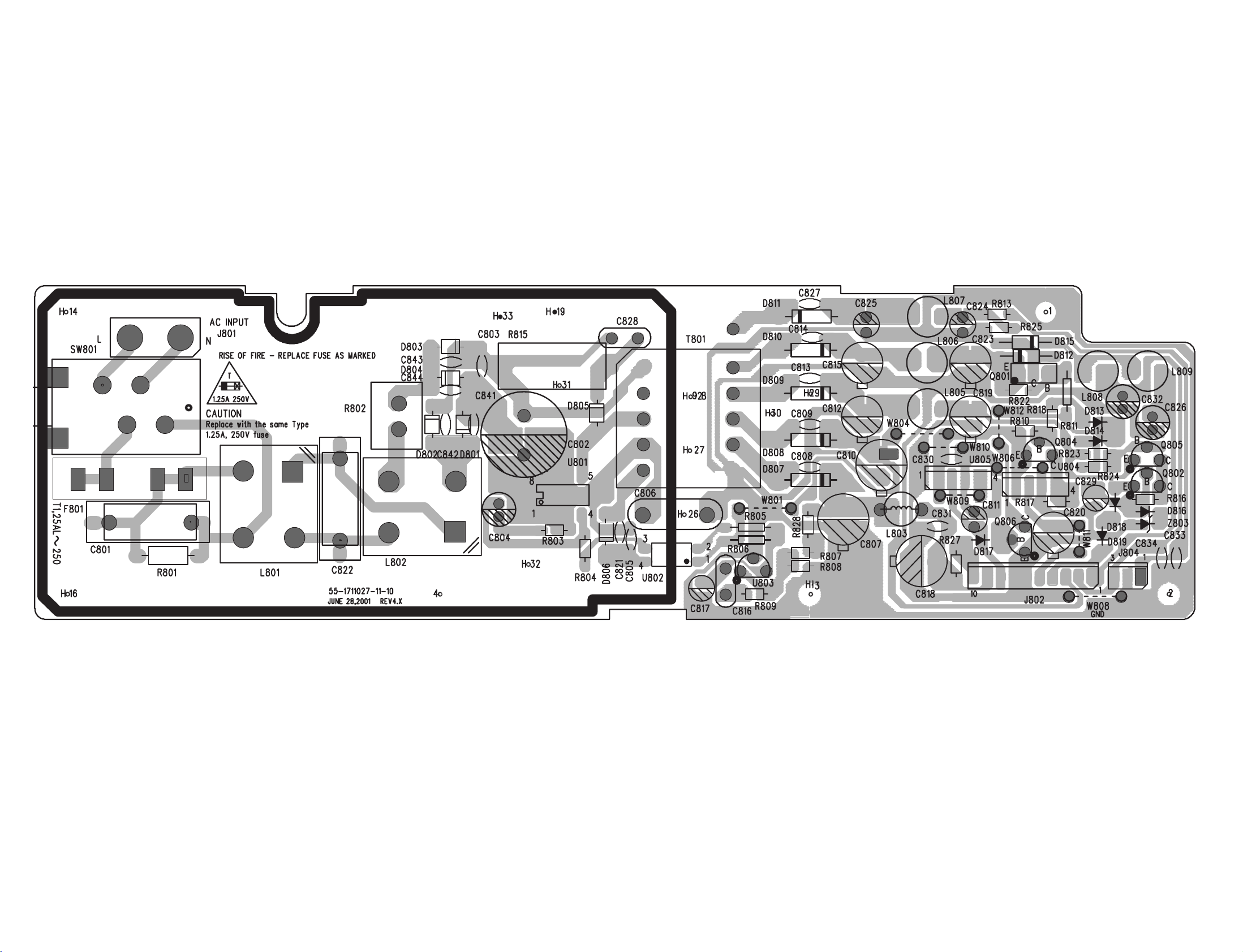

POWER SUPPLY SCHEMATIC DIAGRAM . . . . . . . . . . . . . . . . . . . .7 KEYBOARD CIRCUIT BOARDS . . . . . . . . . . . . . . . . . . . . . . . . . .27

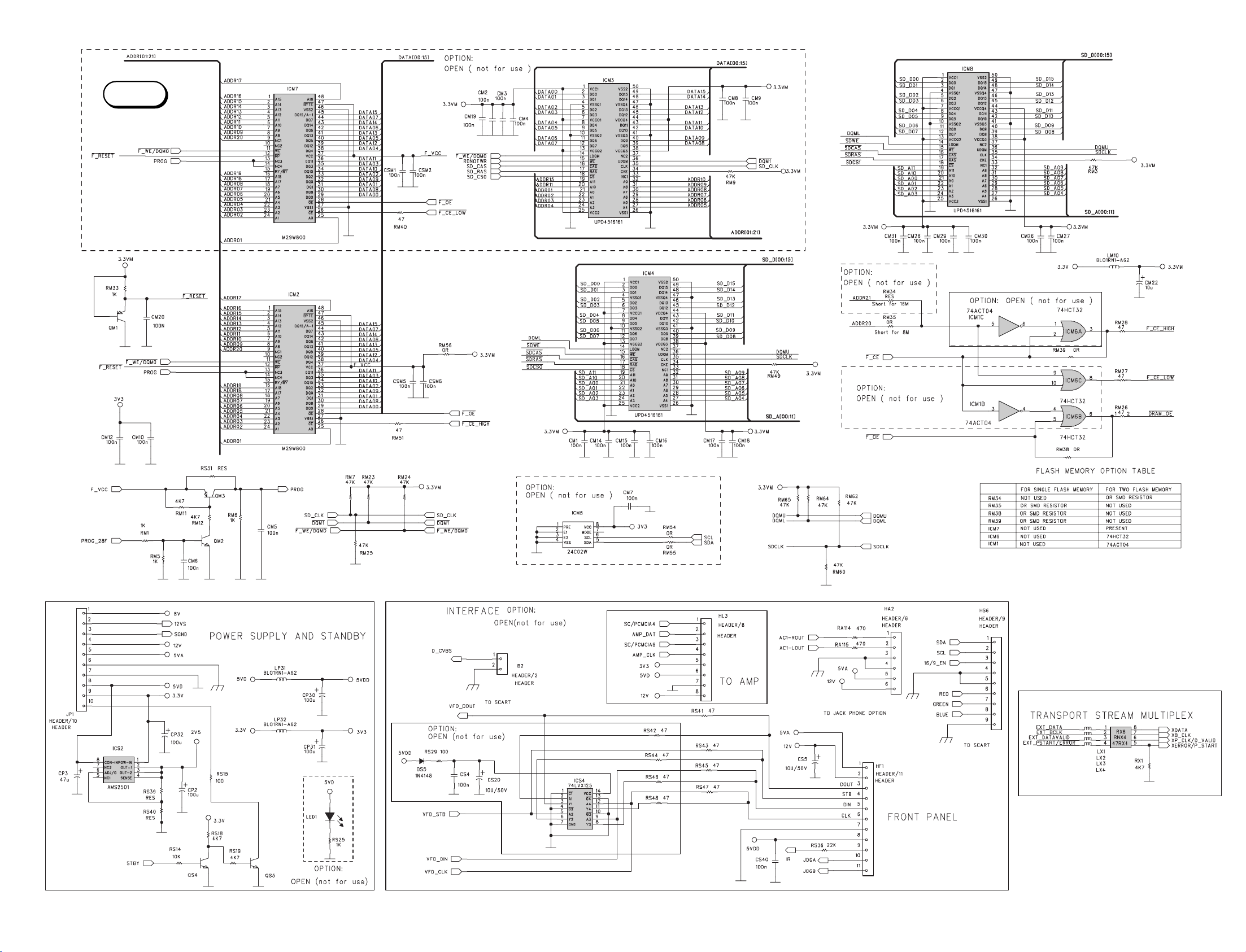

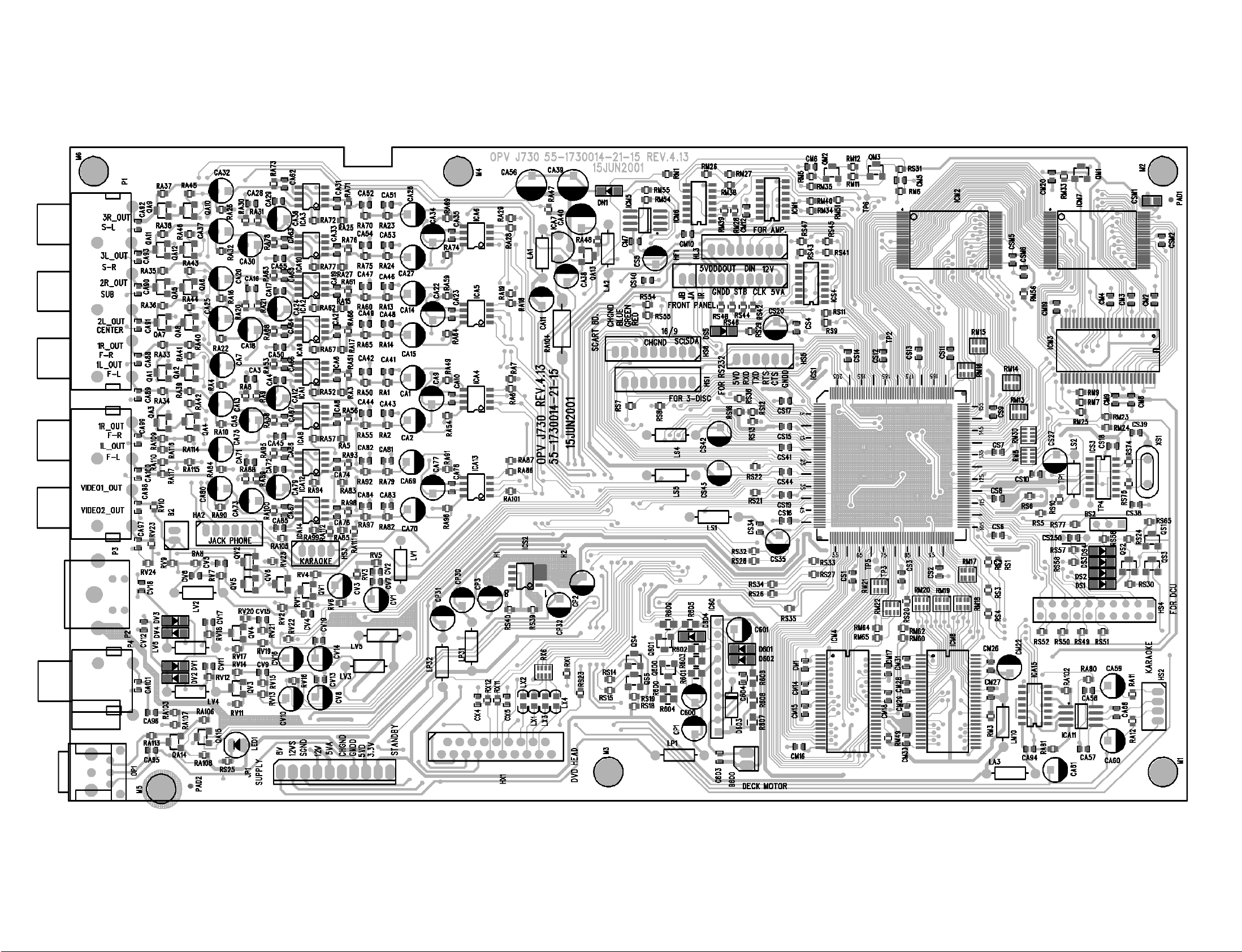

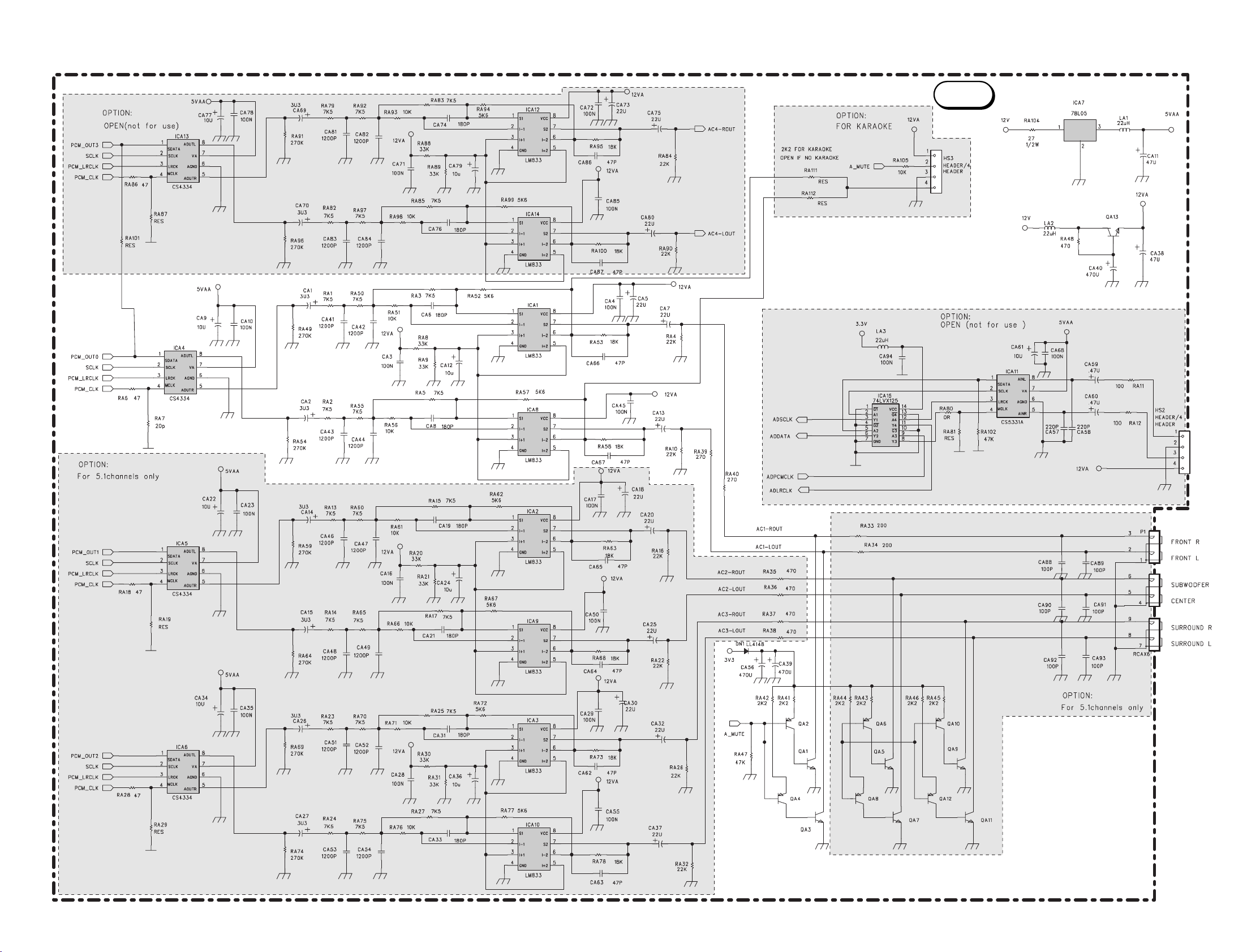

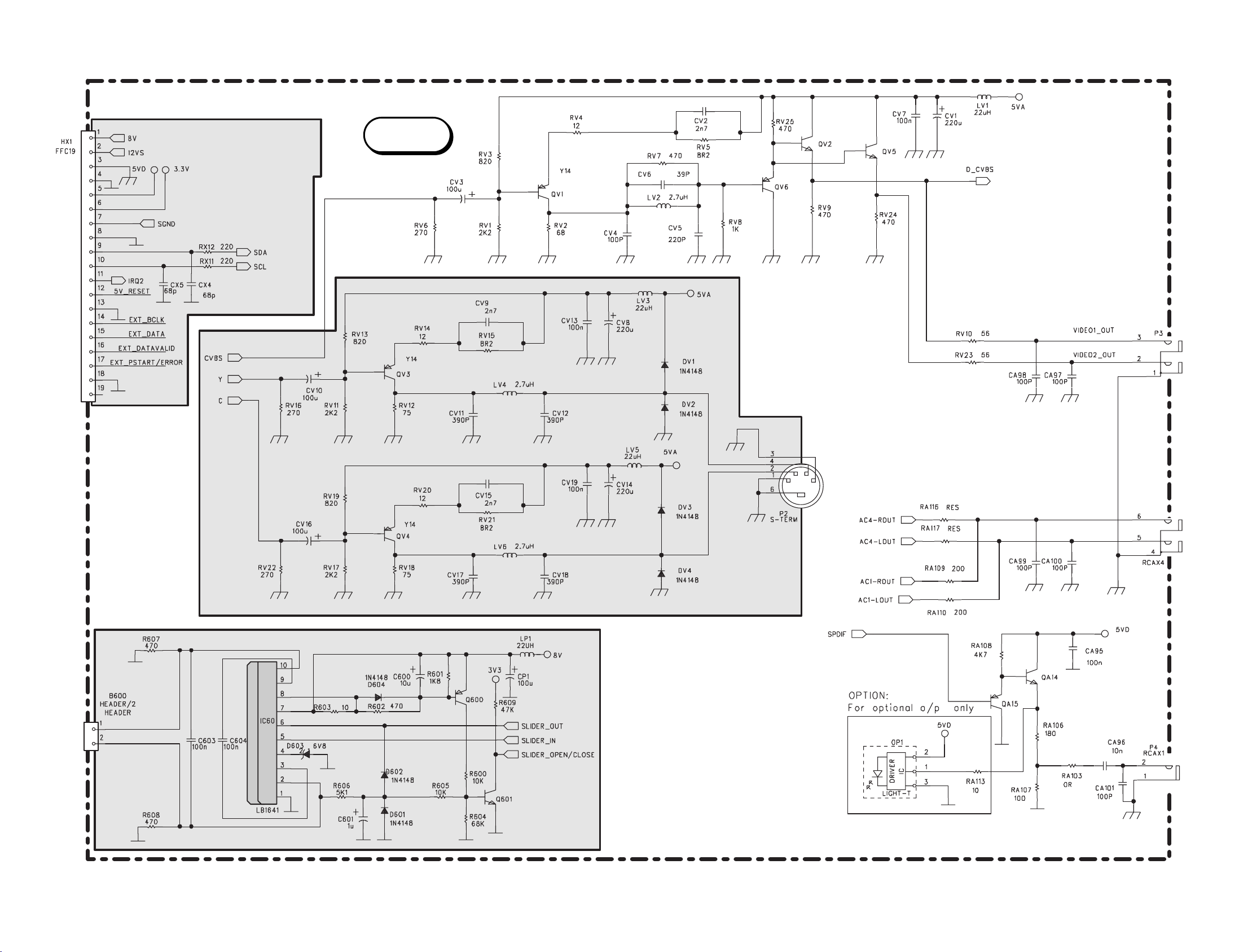

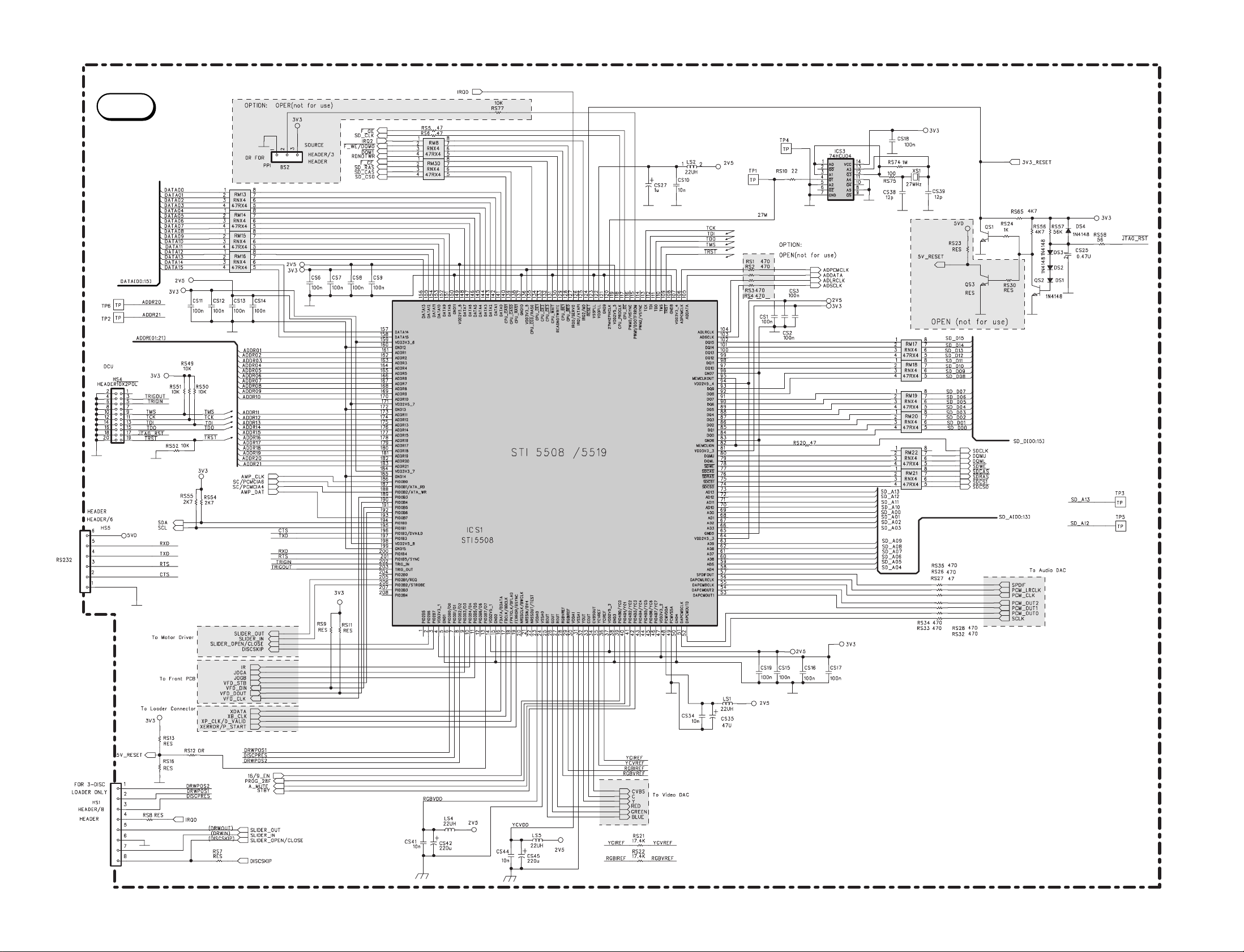

MAIN SCHEMATIC DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 SCART INTERFACE P.C.B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

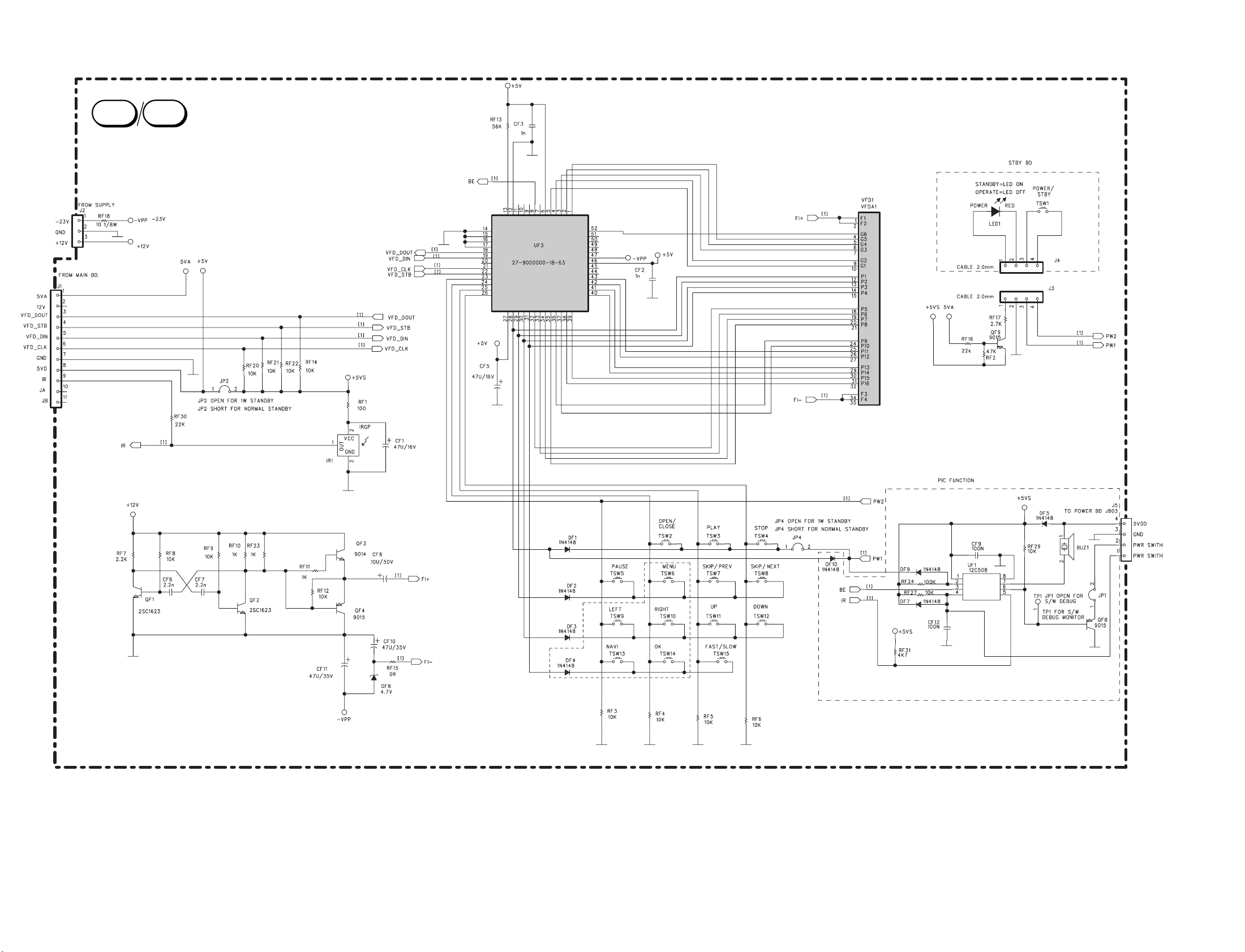

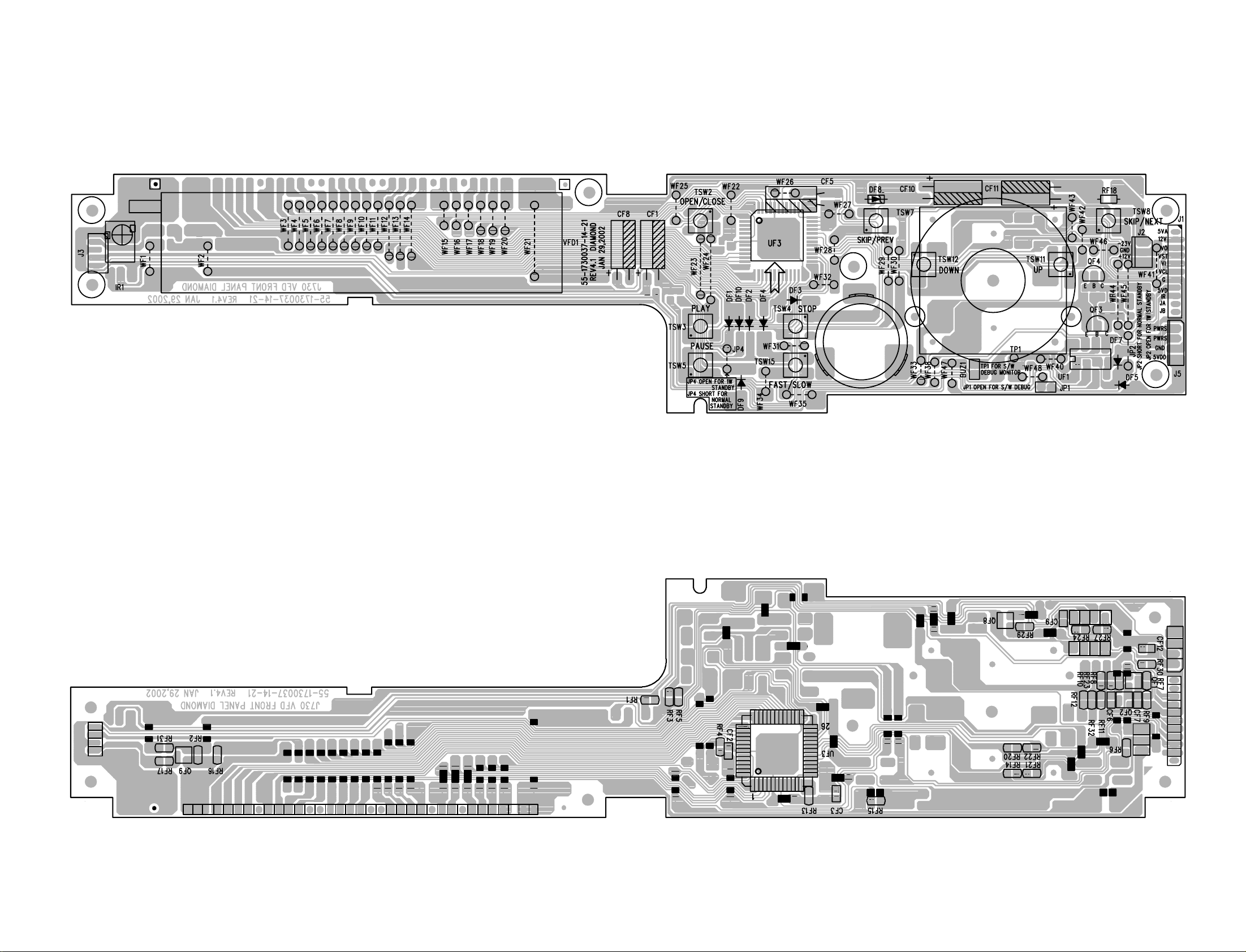

KEYBOARD SCHEMATIC DIAGRAM . . . . . . . . . . . . . . . . . . . . . . .17 ABBREVIATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

SOMMAIRE

Page Page

CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . .*4 SCHEMA DE L’INTERFACE PERITELEVISION . . . . . . . . . . . . . .19

PROCEDURE DE DEMONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . .*8 CIRCUIT IMPRIME DE L’ALIMENTATION . . . . . . . . . . . . . . . . . .21

SYNOPTIQUE GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 CIRCUIT IMPRIME PLATINE PRINCIPALE . . . . . . . . . . . . . . . . .23

SCHEMA DES CIRCUITS D’ALIMENTATIONS . . . . . . . . . . . . . . . .7 CIRCUITS IMPRIMES PLATINES COMMANDES . . . . . . . . . . . .27

SCHEMA DE LA PLATINE PRINCIPALE . . . . . . . . . . . . . . . . . . . . .9 PLATINE INTERFACE PERITELEVISION . . . . . . . . . . . . . . . . . . .20

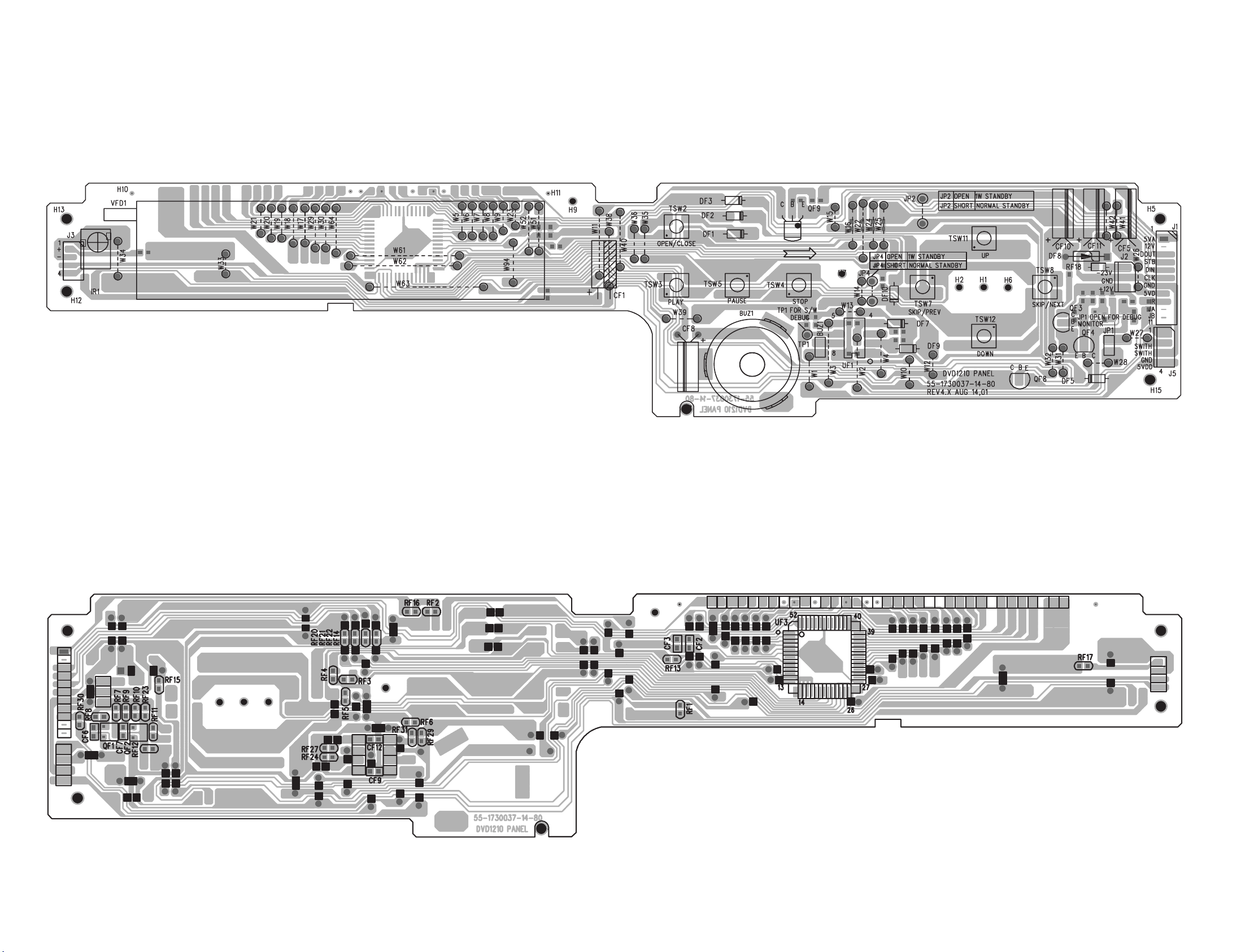

SCHEMA DES CIRCUITS COMMANDES . . . . . . . . . . . . . . . . . . .17 ABREVIATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

INHALT

Seite Seite

TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*4 SCHALTBILD EUROPA NORMBUCHSE . . . . . . . . . . . . . . . . . . .19

ABGLEICH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*8 LEITERPLATTE NETZTEIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

BLOCKSCHALBILD ALLGEMEIN . . . . . . . . . . . . . . . . . . . . . . . . . . .6 GRUNDPLATTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

SCHALTBILD NETZEIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 LEITERPLATTE BEDIENTEIL . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

SCHALTBILD HAUPTPLATINE . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 LEITERPLATTE EUROPA NORMBUCHSE . . . . . . . . . . . . . . . . . .20

SCHALTBILD BEDIENTEIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 ABKÜRZUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

SOMMARIO

Pagina Pagina

DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*4 SCHEMA DELLA PRESA PERITEL . . . . . . . . . . . . . . . . . . . . . . .19

PROCEDURE REGOLAZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*8 PIASTRA DEI CIRCUITI DI ALIMENTAZIONE . . . . . . . . . . . . . . 21

SCHEMA A BLOCCHI GENERALE . . . . . . . . . . . . . . . . . . . . . . . . . .6 PIASTRA PRINCIPALE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

SCHEMA DEI CIRCUITI DI ALIMENTAZIONE . . . . . . . . . . . . . . . .7 PIASTRE TASTIERA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

SCHEMA DELLA PIASTRA PRINCIPALE . . . . . . . . . . . . . . . . . . . .9 PIASTRA PRESA PERITEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

SCHEMA DEI CIRCUITI TASTIERA . . . . . . . . . . . . . . . . . . . . . . . .17 ABBREVIAZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

SUMARIO

Página Página

DATOS TECNICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .*4 ESQUEMA INTERFAZ EUROTOMA . . . . . . . . . . . . . . . . . . . . . . .19

PROCEDIMIENTOS DE AJUSTE . . . . . . . . . . . . . . . . . . . . . . . . . .*8 PLATINA ALIMENTACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

ESQUEMA DE BLOQUES GENERAL . . . . . . . . . . . . . . . . . . . . . . . .6 PLATINA PRINCIPAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

ESQUEMA DE LOS CIRCUITOS DE ALIMENTACIÓN . . . . . . . . . .7 PLATINAS MANDOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

ESQUEMA DE LA PLATINA PRINCIPAL . . . . . . . . . . . . . . . . . . . .9 PLATINA INTERFAZ EUROTOMA . . . . . . . . . . . . . . . . . . . . . . . .20

ESQUEMA DE LOS CIRCUITOS MANDOS . . . . . . . . . . . . . . . . . .17 ABREVIACIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

* Please refer to DVD400, Service Manual Part N° 351 515 90.
* Se reférer à la documentation technique de base DVD400, code: 351 515 90.
* Bitte schlagen Sie im DVD400, Service Manual 351 515 90. nach.
* Consutare la documentazione tecnica del telaio DVD400, codice: 351 515 90.
* Rferise al documentación básica del DVD400, código: 351 515 90.

Technical data

Power requirements : AC 90-250 V 50 Hz/60 Hz
Power consumption : 20 W (approx. 8 W when power is OFF)
Weight : 3.8 kg
Dimensions : 430 x 91 x 304 mm
Operating temperature range : + 5 to + 35° C
Operating humidity range : 10 to 75% (no condensation)
Disc formats : (1) DVD-Video disc: PAL and NTSC

TV set system: PAL 60 Hz (PAL 625/50),

Audio signal output characteristics : (1) Frequency response:

Pickup : Wave length: 650 nm / 780 nm

*Nominal Specifications.

• THOMSON Multimedia reserves the right to change the specifications without notice.

• Weight and dimensions are approximate.

12/8 cm single-sided, single-layer
12/8 cm single-sided, double-layer
12/8 cm double-sided, single-layer

12/8 cm double-sided, double-layer
(2) Compact disc Audio 12/8 cm disc
(3) Most CD-Rs

NTSC Playback to PAL BGI (50 Hz) TV.

NTSC Playback to PAL MN (60 Hz) TV.

DVD linear audio 48 kHz sampling: 20 Hz to20 kHz

* DVD linear audio 96 kHz sampling: 20 Hz to 20 kHz
* CD Audio: 20 Hz to 20 kHz

(2) S/N ratio: 96 dB

* (3) Dynamic range: DVD linear audio: 96 dB
* CD audio: 96 dB

(4)Wow and flutter: below measurable limits
(5)Total harmonic distortion: less than 0.005%

(> -70 dB)

DVD Player : LASER PRODUCT CLASS 1

Caractéristiques techniques

Puissance installée : AC 90-250 V 50 Hz/60 Hz
Puissance consommée : 20 W (environ 8 W lorsque l’appareil est en veille)
Poids : 3.8 kg
Dimensions : 430 x 91 x 304 mm
Plage de températures de service : + 5 à + 35° C
Plage d’humidité relative de service : 10 à 75% (pas de condensation)
Formats des disques : (1) Disque DVD-Vidéo: PAL et NTSC

Système TV : PAL 60 Hz (PAL 625/50),

Caractéristiques du signal de sortie (1) Réponse en fréquence :
Audio : DVD linéaire audio échantillonnage à 48 kHz :

Tête de lecture : Longueur d’onde : 650 nm / 780 nm Lecteur de
DVD : Produit de type Laser de CLASSE 1

* Spécifications nominales.

• THOMSON Multimédia se réserve le droit de modifier ces spécifications sans préavis.

• Le poids et les dimensions sont des valeurs approximatives.

12/8 cm simple face, mono-couche
112/8 cm simple face, double couche
12/8 cm double face, mono-couche

12/8 cm double face, double couche
(2) Disque Compact Audio disque 12/8 cm
(3) La plupart des CD-R

Lecture de NTSC vers une TV PAL BGI (50 Hz).

Lecture de NTSC vers une TV MN (60 Hz).

20 Hz à 20 kHz

DVD linéaire audio échantillonnage à 96 kHz :

20 Hz à 20 kHz

* CD Audio : 20 Hz à 20 kHz
* (2) Ratio Signal/Bruit : 96 dB

(3) Plage dynamique : DVD linéaire audio : 96 dB

* CD audio : 96 dB
* (4) Souffle et scintillements : en dessous des limites

mesurables
(5) Distorsion des harmoniques totale :

moins de 0.005% (> -70 dB)

Technische Daten

Stromversorgung : AC 90-250 V 50Hz/60 Hz
Leistungsaufnahme : 20 W (ausgeschaltet ± 8 W)
Gewicht : 3.8 kg
Abmessungen : 430 x 91 x 304 mm
Betriebstemperaturen : + 5 bis + 35° C
Betriebsfeuchtigkeit : 10 bis 75% (keine Feuchtigkeit)
Discformate : (1) DVD-Video-Disc: PAL und NTSC

Fernsehsystem : PAL 60 Hz (PAL 625/50),

Digitales Audiosignal : (1) Frequenzbereich:

Laser : Wellenlänge 650 nm/780 nm.

*Nominalspezifikation

• THOMSON Multimedia behält sich vor, Änderungen der technischen Daten ohne Ankündigung
vorzunehmen.

• Gewicht und Abmessung sind angenähert.

12/8 cm einseitige, einschichtig
12/8 cm einseitige, zweischichtig

12/8 cm zweiseitig, einschichtig
(2) Compact Disc Audio 12 / 8 cm Disc
(3)Die meisten CD-R

NTSC Discs mit einem PAL BGI 50Hz-Fernseher

NTSC Discs mit einem PAL MN 60Hz-Fernseher

DVD linear Audio, 48 kHz sampling: 20 Hz - 20 kHz

DVD linear Audio, 96 kHz sampling: 20 Hz - 20 kHz

*

CD Audio: 20 Hz - 20 kHz*

* (2) Rauschabstand: 96 dB

(3) Dynamik: DVD linear Audio: 96 dB

* Audio CD: 96 dB
* (4) Tonhöhenschwankungen: nicht messbar

(5) Gesamtklirrfaktor: weniger als 0,005% (> -70 dB)

DVD-Spieler: LASER PRODUKT Klasse 1

Dati tecnici

Requisiti di alimentazione : AC 90-250 V 50 Hz/60 Hz
Consumo di energia : 20 W (circa 8 W se spento)
Peso : 3.8 kg
Dimensioni : 430 x 91 x 304 mm
Range di temperatura di funzionamento : da + 5 a + 35° C
Range di umidità di funzionamento : da 10 a 75% (senza condensa)
Formati disco : (1) Disco DVD-Video: PAL e NTSC

Sistema televisore : PAL 60 Hz (PAL 625/50),

Caratteristiche del segnale audio di (1) Risposta in frequenza:
uscita : Campionamento DVD audio lineare 48 kHz:

Pick-up : Lunghezza d’onda: 650 nm/780 nm.

*Specifiche nominali.

• THOMSON Multimedia si riserva il diritto di modificare le specifiche senza preavviso.

• I dati relativi al peso e alle dimensioni sono approssimativi.

12/8 cm a simple face, strato unico

12/8 cm a simple face, strato doppio
(2) Compact disc Audio 12/8 cm
(3) La maggior parte dei CD-R

Lettura NTSC, TV PAL BGI (50 Hz).

Lettura NTSC, TV PAL MN (60 Hz) .

da 20 Hz a 20 kHz

Campionamento DVD audio lineare 96 kHz:

da 20 Hz a 20 kHz

* CD Audio: da 20 Hz a 20 kHz
* (2) Rapporto Segnale/Rumore: 96 dB

(3) Range dinamico: DVD audio lineare: 96 dB

* CD audio: 96 dB
* (4) Fluttuazio ne: al di sotto dei limiti misurabili

(5) Distorsione armonica totale:

inferiore a 0.005% (> -70 dB)

Lettore DVD: Prodotto laser di CLASSE 1

Datos técnicos

Requisitos de alimentación : CA 90-250 V 50 Hz/60 Hz
Consumo de energía : 20 W (aprox. 8 W cuando la

alimentación está desconectada)

Peso : 3.8 kg
Dimensiones : 430 x 91 x 304 mm
Intervalo de temperatura de funcionamiento : + 5 a + 35° C
Intervalo de humedad de funcionamiento : 10 a 75% (sin condensación)
Formatos de discos : (1) Disco de DVD-Video: PAL y NTSC

Sistema del aparato de TV : PAL 60 Hz (PAL 625/50),

Características de salida de la señal (1) Respuesta de frecuencia:
de audio : Muestreo de audio lineal DVD a 48 kHz:

12/8 cm un simple face, una sola capa
12/8 cm un simple face, doble capa
12/8 cm dos lados, una sola capa
12/8 cm dos lados, doble capa
(2) Disco compacto de Audio 12/8 cm
(3) La mayoría de los CD-R y de los CD-RW

Reproducción NTSC en TV PAL BGI (50 Hz).
Reproducción NTSC en TV PAL MN (60 Hz).

20 Hz a 20 kHz
Muestreo de audio lineal DVD a 96 kHz:

20 Hz a 20 kHz

Audio-CD: 20 Hz a 20 kHz
* (2) Relación señal/ruido: 96 dB
* (3) Margen dinámico: audio lineal DVD:

96 dB Audio-CD: 96 dB

* (4) Gimoteo y vibración: debajo de los

límites medibles

* (5) Distorsión armónica total: menor que

Fonocaptor : Longitud de onda: 650 nm/780 nm

* Especificaciones nominales

• THOMSON Multimedia se reserva el derecho de cambiar las especificaciones sin aviso previo.

• El peso y las dimensiones son aproximados.

0.005% (> -70 dB)

Reproductor de DVD: Producto láser de
CLASE 1

DVD430 / DVD431

4 First issue 05 / 02

CLASS 1 LASER PRODUCT

APPAREIL A LASER DE CLASSE 1

APPARECCHIO CON LASER DI CLASSE 1

APARATO CON LASER DE CLASE 1

LASER KLASSE 1

DANGER :

Invisible laser radiation when open and interlock
failed or defeated. Avoid direct exposure to beam.

ATTENTION :

Le rayon laser est invisible. Eviter l'exposition directe
lors de la maintenance.

VORSICHT BEI

REPARATUREN :

Bei geöffneter Schublade und Defekt der Sicherheits­vorrichtungen besteht die Gefahr unsichtbaren
Laserlichts. Niemals direkt in den Laserstrahl sehen.

ATTENZIONE :

Il raggio laser è invisible. Evitare l'esposizione diretta
durante la manutenzione.

IMPORTANTE :

El rayo laser es invisible. Evitar la exposición directa
en el momento del mantenimiento.

IMPORTANT SAFETY NOTICE

There are special components used in this equipment which are imporant for safety, these part are marked by symbol on the
schematic circuit diagrams and replacement part list. It is essential that these safety critical components are replaced with the
manufacture’s specified parts to prevent electric shock, fire, or other hazards. do not attempt to modify the original design without
permission of the manufacturer.

REMARQUES DE SECURITE IMPORTANTE

Il y a des composants spéciaux utilise dans cet appareil qui sont important pour la sécurité, Ces pièces sont repérées par un
symbole sur les schémas de principes et la liste de pièces détachées. Il est essentiel que ces composants de sécurité soient
remplacés par les pièces spécifiques du constructeur pour éviter les chocs électriques, feux ou autres risques. Ne tentez pas de
modifier la conception originale sans autorisation du constructeur.

WICHTIGER SICHERHEITSHINWEIS

In diesem Gerät wurden sicherheitsrelevante Komponenten verwendet. Diese Teile sind im Schaltbild und in der Ersatzteilliste
mit einem Symbol markiert. Es ist wichtig, dass diese kritischen Komponenten ausschließlich durch solche ersetzt werden, die den
Spezifikationen des Herstellers entsprechen. Die Produkthaftung des Herstellers erlischt bei Einsatz von nicht den Spezifikationen
entsprechenden Sicherheitsbauteilen und bei eigenmächtigen Schaltungsänderungen.

IMPORTANTE INFORMAZIONE DI SICUREZZA

Ci sono speciali componenti usati in questa apparecchiatura che sono importanti per la sicurezza, queste parti sono facilmente
identificabili, sullo schema e sulla lista parti, da un apposito simbolo . E’ indispensabile che questi componenti di sicurezza, nel
caso di alterazioni o guasti, vengano sostituiti con specifici ricambi originali per evitare shock elettrici, fuoco o altri rischi. Non
modificare mai il circuito senza autorizzazione della casa costruttrice.

AVISO IMPORTANTE SOBRE SEGURIDAD

En este equipo se utilizan componentes especiales que son muy importantes para la seguridad, están marcados con el
símbolo en los esquemas eléctricos y en las listas de repuestos. Es fundamental que estos componentes críticos de seguridad,
sean reemplazados por las piezas originales indicadas por el fabricante para evitar los peligros de electrocución, de fuego, etc. y
no modificar el diseño original sin autorización del fabricante.

DVD430 / DVD431

First issue 05 / 02 5

STI 5519

CPU

16 MB SDRAM

GENERAL BLOCK DIAGRAM - SYNOPTIQUE GÉNÉRAL ­BLOCKSCHALTBILD ALLGEMEIN - SCHEMA A BLOCCHI GENERALE ­ESQUEMA DE BLOQUES GENERAL

DVD430 / DVD431

6 First issue 05 / 02

POWER SUPPLY SCHEMATIC DIAGRAM - SCHEMA DES CIRCUITS D’ALIMENTATIONS - SCHALTBILD NETZTEIL - SCHEMA DEI CIRCUITI DI ALIMENTAZIONE - ESQUEMA DE LOS

(90V AC-250V AC)

AC INPUT

Mainsvoltage

(SMPS) POWER SUPPLY

Part of board connected to mains supply.
Partie du châssis reliée au secteur.
Primärseite des Netzteils.
Parte dello châssis collegata alla rete.
Parte del chassis conectar a la red.

Use isolating mains transformer.
Utiliser un transformateur isolateur du secteur.
Einen Trenntrafo verwenden.
Utilizar un transformador aislador de red.
Utilizzare un transformatore per isolarvi dalla rete.

POWE

Note :

During measurements in the power supply unit

- Use the primary power unit ground ( ).

Attention :

Mesure dans la partie primaire de l'alimentation

- Utiliser la masse du bloc alimentation ( ).

Achtung :

Bei Messungen im Primärnetzteil

- Primärnetzteilmasse verwenden ( ).

Attenzione :

misure nell'alimentatore primario

- usare massa alimentazione primario ( ).

Cuidado :

Medida en el bloque de alimentación

- Utilizar la masa del bloque de alimentación ( ).

Safety Part
When repairing, use original part only

Pièce de securité
N'utilisez que les pièces d'origine

Utilice solo piezas originales

Bei Ersatz nur Originalteil verwenden

Sicherheitsbauteil

Pieza de seguridad

Per la riparazione utilizzare solo componenti originali

Componenti di sicurezza

301V

378

0

05,9

12,2

12,1

11,4

-22,5V

-20V

12,1V

13,1

13,1

12,4

12,6

12

5,6 5

5,6

5,6

5

(0)

(0)

5

5(5)

0,1

0,7

3,4

ON : 1,3

STBY : (0,1)

5,6

4,9

12,1

12,1

12

(0,3)

(3,4)

(24,3)

(1,3)

(0,7)

(0,7)

(-36,6)

(6) (5)

(0)

(6)

(6)

(6,2)

(0,8)

T=10µS

500Vpp-H

(5) : standby

CIRCUITOS DE ALIMENTACIÓN

DVD430 / DVD431

First issue 05 / 02 7

8

MAIN SCHEMATIC DIAGRAM - SCHEMA DE LA PLATINE PRINCIPALE - SCHALTBILD HAUPTPLATINE - SCHEMA DELLA PIASTRA PRINCIPALE- ESQUEMA DE LA PLATINA PRINCIPAL

microprocessor

MAIN

DVD430 / DVD431

9

10 First issue 05 / 02

MAIN SCHEMATIC DIAGRAM - SCHEMA DE LA PLATINE PRINCIPALE - SCHALTBILD HAUPTPLATINE - SCHEMA DELLA PIASTRA PRINCIPALE- ESQUEMA DE LA PLATINA PRINCIPAL

audio output

MAIN

DVD430 / DVD431

First issue 05 / 02 11

12

MAIN SCHEMATIC DIAGRAM - SCHEMA DE LA PLATINE PRINCIPALE - SCHALTBILD HAUPTPLATINE - SCHEMA DELLA PIASTRA PRINCIPALE- ESQUEMA DE LA PLATINA PRINCIPAL

video output

OPTION: FOR S-VIDEO ONLY

MAIN

INTERFACE TO DVD FRONT- END

INTERFACE TO DVD FRONT- END

13

DVD430 / DVD431

14 First issue 05 / 02

MAIN SCHEMATIC DIAGRAM - SCHEMA DE LA PLATINE PRINCIPALE - SCHALTBILD HAUPTPLATINE - SCHEMA DELLA PIASTRA PRINCIPALE- ESQUEMA DE LA PLATINA PRINCIPAL

memory

MAIN

DVD430 / DVD431

First issue 05 / 02 15

16

KEYBOARD SCHEMATIC DIAGRAM - SCHEMA DES CIRCUITS COMMANDES - SCHALTBILD BEDIENTEIL - SCHEMA DEI CIRCUITI TASTIERA - ESQUEMA DE LOS CIRCUITOS MANDOS

KDB

KB

17

DVD430 / DVD4310

18 First issue 05 / 02

SCART INTERFACE SCHEMATIC DIAGRAM - SCHEMA DE L’INTERFACE PERITELEVISION - SCHALTBILD EUROPA NORMBUCHSE - SCHEMA DELLA PRESA PERITEL -

SKC

ESQUEMA INTERFAZ EUROTOMA

SCART INTERFACE P.C.B. - PLATINE INTERFACE PERITELEVISION ­LEITERPLATTE EUROPA NORMBUCHSE - PIASTRA PRESA PERITEL
PLATINA INTERFAZ EUROTOMA

SOLDER SIDE - COTÉ CUIVRE - LÖTSEITE - LATO SALDATURE - LADO DEL COBRE

DVD430 / DVD431

First issue 05 / 02 19

20

POWER SUPPLY CIRCUIT BOARD - CIRCUIT IMPRIME DE L’ALIMENTATION - LEITERPLATTE NETZTEIL - PIASTRA DEI CIRCUITI DI ALIMENTAZIONE - PLATINA ALIMENTACIÓN

COMPONENT SIDE - COTÉ COMPOSANTS - BESTÜCKUNGSSEITE - LATO COMPONENTI - LADO COMPONENTES

21

DVD430 / DVD431

22 First issue 05 / 02

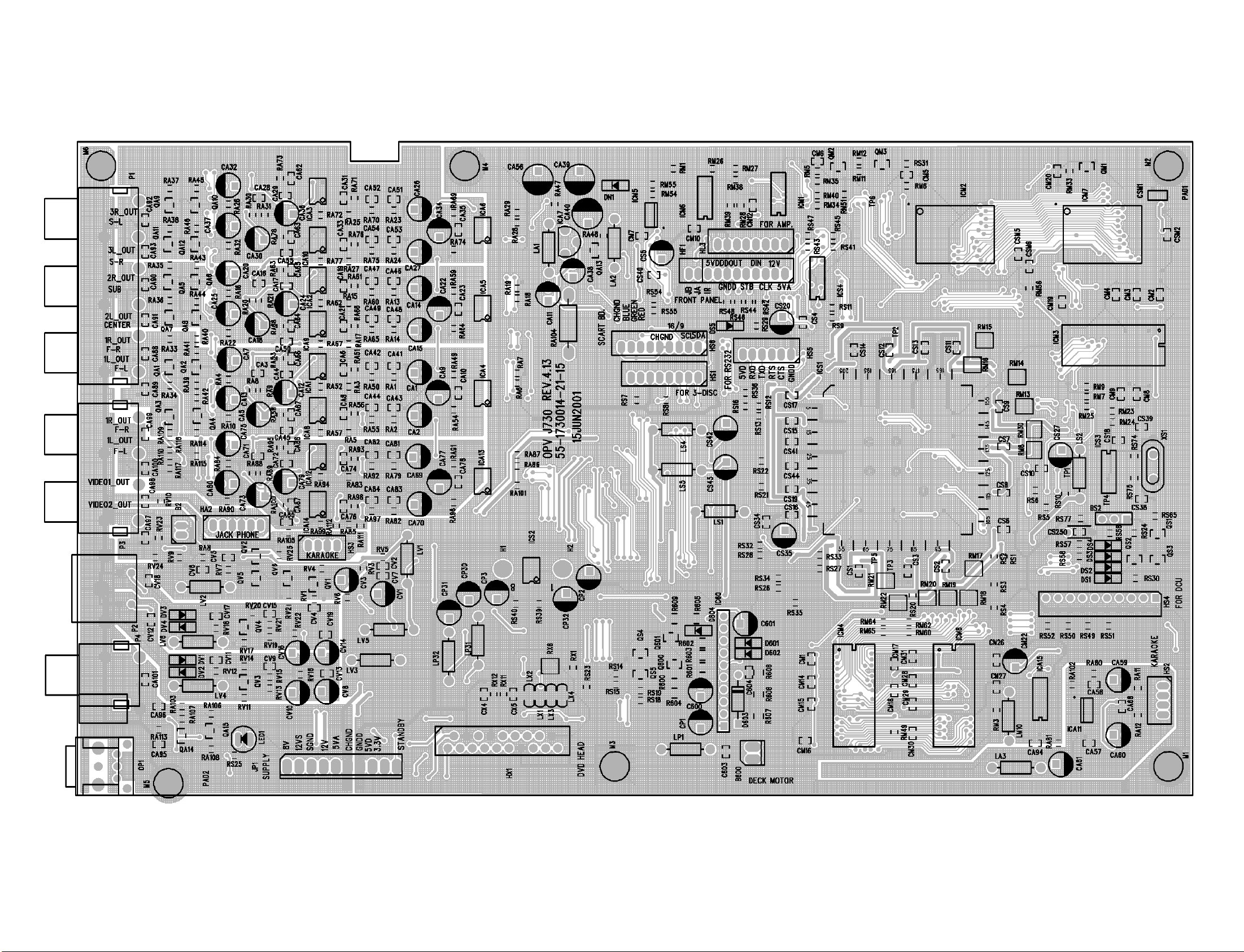

MAIN PRINTED CIRCUIT BOARD - CIRCUIT IMPRIME PLATINE PRINCIPALE - GRUNDPLATTE - PIASTRA PRINCIPALE - PLATINA PRINCIPAL

COMPONENT SIDE - COTÉ COMPOSANTS - BESTÜCKUNGSSEITE - LATO COMPONENTI - LADO COMPONENTES

DVD430 / DVD431

First issue 05 / 02 23

24

MAIN PRINTED CIRCUIT BOARD - CIRCUIT IMPRIME PLATINE PRINCIPALE - GRUNDPLATTE - PIASTRA PRINCIPALE - PLATINA PRINCIPAL

COMPONENT SIDE - COTÉ COMPOSANTS - BESTÜCKUNGSSEITE - LATO COMPONENTI - LADO COMPONENTES

DVD430 / DVD431

First issue 05 / 02 23

24

MAIN PRINTED CIRCUIT BOARD - CIRCUIT IMPRIME PLATINE PRINCIPALE - GRUNDPLATTE - PIASTRA PRINCIPALE - PLATINA PRINCIPAL

SOLDER SIDE - COT

É

CUIVRE - LÖTSEITE - LATO SALDATURE - LADO DEL COBRE

25

DVD430 / DVD431

26 First issue 05 / 02

KEYBOARD CIRCUIT BOARDS - CIRCUITS IMPRIMES PLATINES COMMANDES - LEITERPLATTE BEDIENTEIL - PIASTRE TASTIERA - PLATINAS MANDOS
(DVD431)

COMPONENT SIDE - COTÉ COMPOSANTS - BESTÜCKUNGSSEITE - LATO COMPONENTI - LADO COMPONENTES

SOLDER SIDE - COTÉ CUIVRE - LÖTSEITE - LATO SALDATURE - LADO DEL COBRE

DVD430 / DVD431

First issue 05 / 02 27

28

KEYBOARD CIRCUIT BOARDS - CIRCUITS IMPRIMES PLATINES COMMANDES - LEITERPLATTE BEDIENTEIL - PIASTRE TASTIERA - PLATINAS MANDOS
(DVD430)

COMPONENT SIDE - COTÉ COMPOSANTS - BESTÜCKUNGSSEITE - LATO COMPONENTI - LADO COMPONENTES

SOLDER SIDE - COT

É

CUIVRE - LÖTSEITE - LATO SALDATURE - LADO DEL COBRE

29

DVD430 / DVD431

30 First issue 05 / 02

Abbreviations - Abreviations - Abkürzungen - Abbreviazioni - Abreviaciones

AC Alternative Current
AGC Automatic Gain Control
ALPC Automatic Laser Power Control
CD Compact Disc
CLV Constant Linear Velocity
CSS Contents Scramble System
DTS Digital Theater System
DVD Digital Versatile Disc
EFM Eight to Fourteen Modulation
EQ Equalizer
FE Focusing Error
FG Frequency Generator
LD Laser Diode
LPCM Linear Pulse Code Modulatio

MIRR Mirror
MPEG Moving Picture Expert Group
PCB Printed Circuit Board
PLL Phase Locked Loop
PWM Pulse Width Modulation
RF Radio Frequency
S/N Signal to Noise
SMPS Switching Mode Power Supply
TE Tracking Error
TZC Track Zero Cross
VBR Variable Bit Rate

The description and characteristics given here are of informative significance only, and non committal. To keep up the high quality of our products, we reserve the right to
make any changes or improvement without previous notice. • Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non
d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration. • Die
Beschreibungen und Daten in dieser Anleitung dienen nur zur Information und sind nicht bindend. Um die Qualität unserer Produkte ständig zu verbessern, behalten wir uns
das Recht auf Änderungen vor. • Le descrizioni e le caratteristiche date su questo documento sono fornite a semplice titolo informativo e senza impegno. Ci riserviamo il
diritto di eseguire, senza preavviso, qualsiasi modifica o miglioramento. • Las descripciones y características que figuran en este documento se dan a título de información y
no de compromiso. En efecto, en bien de la calidad de nuestros productos, nos reservamos el derecho de efectuar, sin previo aviso, cualquier modificación o mejora.

THOMSON multimedia Sales Europe - S.A. au capital de 30 000 000 - Siège : 46, quai Alphonse Le Gallo 92100 Boulogne France - RCS Nanterre B 322 019 464

Thomson multimedia
Sales France

46, quai Alphonse Le Gallo
92648 Boulogne cedex
Tel. : [phone]
Minitel : 3616 ou 3623 TCEDS
Internet : http://www.thomson.fr

Thomson multimedia
Sales UK Limited

30 Tower View
Kings Hill, West Malling
Kent ME19 4NQ (England)

Tel. : [phone]

Thomson multimedia
Sales Italy S.p.A.

Via Leonardo da Vinci,43
20090 Trezzano sul naviglio (Milano)
Tel. : [phone]

Thomson multimedia
Scandinavia AB

Florettgatan 29 C
S-25467 Helsingborg (Sweden)
Tel.

: 042 25 75 00

Thomson multimedia
Switzerland

Seewenweg 5
CH-4153 Reinach
Tel. : [phone]

Thomson
Consumer Electronics Poland

ul.Gen.L. Okulickiego 7/9
05-500 Piaseczno (Varsovie)
Tel. : [phone]

Thomson multimedia
Hungary KFT

Lajos u. 78. II.em.
H-1036 Budapest
Tel. : [phone]

Thomson multimedia
Czech s.r.o.

ul. Dopravaku - dum Genius 1
Dolni Chabry
CZ - 18400 Prague 8
Tel. : [phone]

Thomson multimedia
Sales Germany GmbH & Co oHG

Karl-Wiechert-Allee 74
30625 Hannover

Thomson multimedia
Sales Spain

Avenida Isla Graciosa, 1
Edificio Áncora
Parque Empresarial La Marina
28700 San Sebastián de los Reyes (Madrid)
Tel. : [phone]

Thomson multimedia
Sales Portugal

Avenida da Boavista, 3521
4106 Porto
Tel. : [phone]

This technical documentation is for use by maintenance technicians only
Documentation technique exclusivement destinée aux professionnels de la maintenance
Diese Angaben und Hinweise sind ausschließlich für den Service des Fachhändlers bestimmt
Documentazione tecnica destinata esclusivamente ai tecnici dell'assistenza
Documentación técnica destinada exclusivamente a los profesionales de mantenimiento
