THOMSON DTH226E User Manual

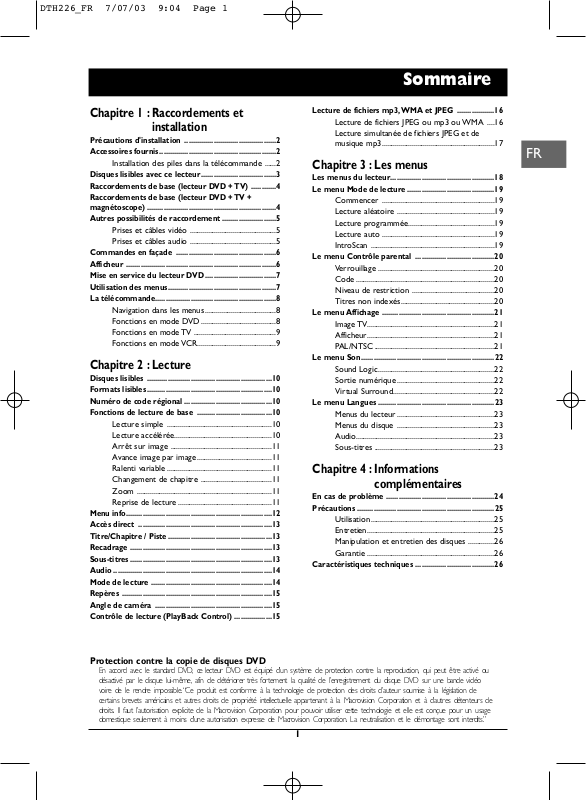

Sommaire
Chapitre 1 : Raccordements et
installation
Précautions d'installation ............................................2
Accessoires fournis........................................................2
Installation des piles dans la télécommande ......2
Disques lisibles avec ce lecteur....................................3
Raccordements de base (lecteur DVD + TV) ............4
Raccordements de base (lecteur DVD + TV +
magnétoscope) ..............................................................4
Autres possibilités de raccordement ..........................5
Prises et câbles vidéo ..............................................5
Prises et câbles audio ..............................................5
Commandes en façade ................................................6
Afficheur ........................................................................6
Mise en service du lecteur DVD ..................................7
Utilisation des menus....................................................7
La télécommande..........................................................8
Navigation dans les menus......................................8
Fonctions en mode DVD........................................8
Fonctions en mode TV ............................................9
Fonctions en mode VCR..........................................9
Chapitre 2 : Lecture
Disques lisibles ............................................................10
Formats lisibles............................................................10
Numéro de code régional ..........................................10
Fonctions de lecture de base ....................................10
Lecture simple ........................................................10
Lecture accélérée....................................................10
Arrêt sur image ......................................................11
Avance image par image........................................11
Ralenti variable ........................................................11
Changement de chapitre ......................................11
Zoom ........................................................................11
Reprise de lecture ..................................................11
Menu info......................................................................12
Accès direct ................................................................13
Titre/Chapitre / Piste..................................................13
Recadrage ....................................................................13
Sous-titres ....................................................................13
Audio ............................................................................14
Mode de lecture ..........................................................14
Repères ........................................................................15
Angle de caméra ........................................................15
Contrôle de lecture (PlayBack Control) ..................15
Lecture de fichiers mp3,WMA et JPEG ..................16
Lecture de fichiers JPEG ou mp3 ou WMA ....16
Lecture simultanée de fichiers JPEG et de
musique mp3............................................................17
FR
Chapitre 3 : Les menus
Les menus du lecteur..................................................18
Le menu Mode de lecture ..........................................19
Commencer ............................................................19
Lecture aléatoire ....................................................19
Lecture programmée..............................................19
Lecture auto ............................................................19
IntroScan ..................................................................19
Le menu Contrôle parental ......................................20
Ve rrouillage ..............................................................20
Code ..........................................................................20
Niveau de restriction ............................................20
Titres non indexés..................................................20
Le menu Affichage ......................................................21
Image TV....................................................................21
Afficheur....................................................................21
PAL/NTSC ................................................................21
Le menu Son................................................................22
Sound Logic..............................................................22
Sortie numérique ....................................................22
Virtual Surround......................................................22
Le menu Langues ........................................................23
Menus du lecteur ....................................................23
Menus du disque ....................................................23
Audio..........................................................................23
Sous-titres ................................................................23
Chapitre 4 : Informations
complémentaires
En cas de problème ....................................................24
Précautions ..................................................................25
Utilisation..................................................................25
Entretien....................................................................25
Manipulation et entretien des disques ..............26
Garantie ....................................................................26
Caractéristiques techniques ......................................26
Protection contre la copie de disques DVD
En accord avec le standard DVD, ce lecteur DVD est équipé d’un système de protection contre la reproduction, qui peut être activé ou
désactivé par le disque lui-même, afin de détériorer très fortement la qualité de l’enregistrement du disque DVD sur une bande vidéo
voire de le rendre impossible. “Ce produit est conforme à la technologie de protection des droits d’auteur soumise à la législation de
certains brevets américains et autres droits de propriété intellectuelle appartenant à la Macrovision Corporation et à d’autres détenteurs de
droits. Il faut l’autorisation explicite de la Macrovision Corporation pour pouvoir utiliser cette technologie et elle est conçue pour un usage
domestique seulement à moins d’une autorisation expresse de Macrovision Corporation. La neutralisation et le démontage sont interdits.”
1
Chapitre 1 Raccordements et installation
Précautions d’installation
• Assurez-vous que la tension secteur de votre habitation est conforme à celle indiquée sur
l'étiquette d'identification, située à l'arrière de l’appareil.
• Installez l'appareil horizontalement, loin de toute source de chaleur importante (cheminée...) ou
FR
d'appareils produisant des champs magnétiques ou électriques élevés.Les composants de cet appareil
sont sensibles à la chaleur. La température maximale ambiante ne doit pas dépasser 35° Celsius.
• Laissez suffisamment d’espace autour pour assurer une ventilation correcte. Laissez 10 cm minimum
de chaque côté ainsi qu’à l’arrière de l’appareil et 7 cm minimum au-dessus.
• L’humidité des locaux où est placé l’appareil ne doit pas dépasser un taux hygrométrique de 75 %.
Si vous devez utiliser cet appareil à l’extérieur, évitez de l’exposer à l’eau de pluie ou aux
éclaboussures. Ne posez pas de récipients remplis de liquide (vase, bouteille, verre,...) sur l'appareil
ou à proximité de celui-ci.
• Le passage d’une atmosphère froide à une ambiance chaude peut provoquer de la condensation sur
certains composants à l’intérieur de l’appareil. Laissez-la disparaître d’elle-même avant de remettre
l’appareil en marche.
• Avant de déplacer l'appareil, assurez-vous que le tiroir à disque est vide.
Reportez-vous en fin de notice pour d'autres recommandations importantes d'utilisation et d'entretien.
Accessoires fournis
Câble Audio/Vidéo
Télécommande 2 piles non
+
-
-
+
rechargeables de
type LR03 (AAA)
Installation des piles dans la télécommande
1
• Ne mélangez pas différents types de piles ou des piles neuves et usagées. N’utilisez pas de piles
rechargeables.
• Afin d’éviter tout risque d’explosion, respectez les polarités indiquées au fond du compartiment à
piles. Utilisez uniquement des piles du type spécifié. Ne les jetez pas au feu, ne les rechargez pas.
• Si vous n’utilisez pas la télécommande pendant une période prolongée, retirez les piles.
• Respectez l’environnement et la loi ! Avant de jeter les piles (ou des accumulateurs),
informez-vous auprès de votre distributeur pour savoir si elles (ou ils) font l’objet d’un
recyclage spécial, et s’il peut se charger de les récupérer.
2
3
Respectueux de l’environnement, nous avons imprimé ce document sur du papier recyclé
non blanchi.
2
Raccordements et installation
Disques lisibles avec ce lecteur
En dépit des progrès réalisés pour assurer une compatibilité avec le plus grand nombre possible de disques, il n'est
pas possible de garantir la lecture de disques qui ne seraient pas conformes aux normes des CD audio, des VCD et
des SVCD. Dans le cas de disques enregistrables ou réenregistrables, la compatibilité avec ce lecteur dépend du
graveur, du logiciel de gravure et du disque utilisé.
DVD-Vidéo
Les disques DVD de 8 et 12 cm, à 1 ou à 2 faces, à couche simple ou double. Les DVD sont des disques optiques à haute
densité sur lesquels un son et une image de haute qualité sont enregistrés au moyen de signaux numériques.
DVD-R,DVD-RW, DVD+R, DVD+RW
La plupart des DVD-R et DVD+R (enregistrables une fois) et des DVD-RW et DVD+RW (réenregistrables).
L'enregistrement sur des disques DVD-R et DVD-RW devra être réalisé en mode DVD Vidéo. L'enregistrement
sur des disques DVD+RW devra être réalisé conformément aux spécifications concernant le format des DVD+RW de 4,7 Go de
capacité.
VCD - Video Compact Disc
Disque qui permet d'enregistrer sur un CD jusqu'à 74 min de vidéo en qualité VHS associée à des images fixes,
des pistes audio et des menus interactifs.
SVCD - Super Video Compact Disc
La plupart des SVCD répondant à la norme IEC62107. Les SVCD permettent d'enregistrer jusqu'à 70 min de son et d'images
numériques aux normes MPEG-2 pour la vidéo et MPEG-1 pour l'audio.
CD audio
Les CD audio (8 et 12 cm).
CD-R, CD-RW
La plupart des CD-R (enregistrables une fois) et des CD-RW (réenregistrables).
Ce lecteur DVD peut lire la plupart des disques CD-R. Les CD-R gravés en multisession sont également lisibles à condition de
fermer la session avant la lecture (selon le logiciel de gravure).Toutefois, selon le graveur de CD de votre ordinateur
personnel, le type de disques et la méthode d’enregistrement utilisés, il est possible que tous les disques ne puissent être lus ou que
la lecture ne présente pas les performances attendues. Lors de la lecture d’un disque CD-R, il est parfaitement normal que le
lecteur ait besoin de près de 20 secondes pour identifier le disque avant de commencer la lecture. Si le disque n’est pas reconnu
après ce délai, retirez-le et chargez-le de nouveau dans le lecteur pour un nouvel essai.
• Quelle que soit la capacité réelle d’enregistrement du disque CD-R, n'utilisez pas toute cette capacité. • Préférez les disques
CD-R aux disques CD-RW (CD réenregistrables) car la lecture des CD-RW peut ne pas fonctionner correctement dans certains
cas.• Utilisez un logiciel de gravure de CD fiable et de bonne qualité. • Fermez toutes les applications de votre ordinateur
personnel afin d’optimiser la qualité et la fiabilité de vos enregistrements sur le disque.
Fichiers mp3
Les CD-R et CD-RW contenant des fichiers son au format mp3. Dans le cas de disques CD-R pour fichiers mp3, respectez les
recommandations générales données ci-dessus pour les CD-R, mais aussi les recommandations spécifiques ci-après :
• Il est nécessaire que vos fichiers mp3 soient au format “ISO 9660” ou “JOLIET”. Les fichiers au format ISO 9660 et Joliet mp3
sont compatibles avec les applications DOS et Windows ainsi qu’avec Mac OS. Ce sont les deux formats les plus courants. • Vos
fichiers mp3 doivent porter un nom n'excédant pas 12 caractères ainsi que l'extension “.mp3”. Ils doivent donc être enregistrés
sous la forme : titre.mp3.Veillez à ne pas utiliser d’espace ou de caractères spéciaux tels que ( . , / , \ , = ,+) dans le titre. • Ne
gravez que des fichiers mp3 dont le taux de compression est au moins de 128 kbps (kilobit/sec). La qualité sonore du format mp3
dépend du taux de compression choisi. Afin d’obtenir une qualité sonore équivalente à celle d’un CD audio, utilisez des fichiers
dont le taux d’échantillonnage lors de la conversion de l’audio analogique au format mp3 est compris entre 128 kbps et 160 kbps.
Des taux de compression plus élevés, de 192 kbps ou plus, n’amélioreront la qualité sonore que dans de rares cas. De même, des
fichiers avec un taux d’échantillonnage inférieur à 128kb/s ne seront pas correctement interprétés. • N’essayez pas de graver des
fichiers mp3 sécurisés. Ces fichiers sécurisés sont codés et protégés : ils ne peuvent être gravés.
Ces seules recommandations ne sauraient constituer une garantie de bon fonctionnement. En effet, certaines
techniques d’enregistrement de fichiers mp3 sur vos disques CD-R pourraient ne pas permettre une lecture optimale
de ces fichiers sur ce lecteur DVD (lecture moins bonne, voire, dans certains cas, impossible).
Fichiers JPEG
Les CD-R et CD-RW contenant des fichiers JPEG. Certains fichiers JPEG dont les fichiers JPEG progressifs ne sont pas lisibles avec
ce lecteur.
Fichiers WMA
Les CD-R contenant des fichiers WMA.
Lecture NTSC avec téléviseur PAL 60 Hz
En plus des disques DVD et VCD en système PAL, vous pouvez également visionner vos films favoris en système NTSC.
3
FR
DVD+Rewritable
Raccordements et installation
Téléviseur
FR
Câbles
Scart/Péritélévision
non fournis
Lecteur DVD
Royaume-Uni,
Irlande
3
Europe
continentale
2
1a
1b
Raccordements de base (lecteur DVD + TV)
1. Raccordez la prise Scart (TV AUDIO VIDEO OUT) du lecteur DVD à la prise Scart du
téléviseur (AV1, EXT1,AUX1, selon les marques) à l'aide d'un câble Scart/Péritélévision
(non fourni).
2. À l'aide du cordon secteur, raccordez le lecteur DVD à une prise secteur.
Raccordements de base (lecteur DVD + TV + magnétoscope)
1. Raccordez le lecteur DVD au téléviseur :
1a. Raccordez la prise Scart (TV AUDIO VIDEO OUT) du lecteur DVD à la prise Scart
AV1 (ou EXT1 ou AUX1) du téléviseur à l'aide d'un câble Scart/Péritélévision (non
fourni).
- OU -
1b. Si votre téléviseur ne dispose pas de deux prises Scart, raccordez le lecteur DVD à la
prise Scart AV2 du magnétoscope à l'aide d'un câble Scart/Péritélévision (non fourni). Si
vous possédez un récepteur satellite ou câble, vous pouvez aussi raccorder le lecteur
DVD à la prise Scart du récepteur.
Notes :
En fonction du magnétoscope ou du récepteur satellite ou câble, ce type de branchement peut altérer la
qualité des images provenant du lecteur DVD.
Si votre magnétoscope n'a qu'une seule prise Scart, mais dispose d'un modulateur, utilisez le câble
d'antenne pour raccorder le magnétoscope au téléviseur, réglez le modulateur du magnétoscope, puis
raccordez le lecteur DVD à la prise Scart du magnétoscope.
2. Raccordez le magnétoscope (ou le récepteur satellite) au téléviseur comme indiqué dans sa
notice d'utilisation.
3. À l'aide du cordon secteur, raccordez le lecteur DVD à une prise secteur.
4. Mettez en marche les appareils.
Note : Si l'un des appareils ne fonctionne pas, vérifiez que tous les câbles sont bien enfoncés dans les prises
auxquelles ils doivent être raccordés.
4
Magnétoscope
Raccordements et installation
Arrière du
lecteur DVD
Autres possibilités de raccordement
Les raccordements de base (page 4) permettent une reproduction sonore de qualité standard et
une reproduction visuelle de qualité optimale. Il existe d'autres possibilités de raccordements
permettant d'obtenir des images et un son de plus ou moins bonne qualité :
Prises et câbles vidéo
Prise VIDEO OUT
Cette prise (jaune) est aussi appelée prise vidéo composite.
Le câble vidéo (fourni) est en général accompagné de deux
Câble vidéo (jaune)
Câbles audio (rouge
et blanc)
Prise VIDEO OUT
Prises AUDIO R et L
câbles audio (blanc et noir). La qualité d'image obtenue avec
un raccordement vidéo est inférieure à celle obtenue avec
un raccordement Scart.
Prises et câbles audio
Prises AUDIO L (gauche) et AUDIO R (droite)
Ces prises sont des sorties audio analogiques. La prise et
le câble AUDIO L sont blancs et la prise et le câble
AUDIO R sont rouges. Raccordez les prises AUDIO L et
R du lecteur DVD aux prises AUDIO L et R du téléviseur
à l'aide des câbles audio (fournis).
Note : Si votre téléviseur ne possède qu'une seule prise audio,
raccordez-la à la prise gauche (blanche) du lecteur DVD.
FR
Câble coaxial
Sortie audio
numérique coaxiale
Sortie audio numérique coaxiale (COAXIAL DIGITAL
AUDIO OUT)
Cette prise offre un niveau de qualité sonore supérieur à
celui fourni par un raccordement audio analogique. Le
câble coaxial n'est pas livré avec l'appareil.
5
Raccordements et installation
S
Commandes en façade (boutons de gauche à droite)
FR
STANDBY/ON - Pour allumer et
éteindre l’appareil.
OPEN/CLOSE - Pour ouvrir et fermer
le tiroir du lecteur DVD.
STOP - Pour arrêter la lecture d’un
disque.
Afficheur
Est allumé lorsqu’un disque est chargé. La vitesse et le sens de rotation de
l’icône correspond au mode de lecture du disque.
PBC
VCD
MP3
Est allumé lorsque vous chargez un CD vidéo avec contrôle de lecture (PBC).
Indique le type de disque chargé : CD (audio),VCD (Vidéo CD), S-VCD
(Super Vidéo CD).
S’allume lorsqu’un disque est en cours de lecture.
S’allume lorsqu’un disque est en pause.
S’allume lorsque le son est en DTS.
S’allume lorsque le son est en Dolby Digital.
S’allume lorsqu’un disque mp3 est chargé.
PREV - Pour lancer une recherche
rapide arrière de chapitre ou de piste.
NEXT - Pour lancer une recherche
rapide avant de chapitre ou de piste.
PLAY - Pour lancer la lecture d’un disque.
SVCD
PBC
Temps écoulé :
- DVD en heures,minutes, secondes
- CD audio en minutes et secondes.
MP3
6
Raccordements et installation
Mise en service du lecteur DVD
1. Allumez votre téléviseur.
2. Appuyez sur la touche DVD de la télécommande. Appuyez sur la touche de la
télécommande ou sur le bouton situé en façade du lecteur DVD.
English
Français
Español
Deutsch
Italiano
Svenska
Utilisation des menus
• Le menu du disque – L’apparence et le contenu de ce menu varient en fonction du disque que
vous avez chargé et sont indépendants des menus du lecteur. Pendant la lecture du disque,
appuyez sur la touche
• Le menu Info du lecteur – Le menu Info apparaît sous forme de bandeau en haut de l’écran
en cours de lecture. Pendant la lecture d’un disque, appuyez sur la touche
télécommande pour faire apparaître et disparaître le menu Info.
• Le menu du lecteur – Si aucun disque n’est chargé, le menu du lecteur s’affiche
automatiquement. Si un disque est en cours de lecture, appuyez sur la touche
accéder.
Attention : Une fonction n’est disponible que si elle est prévue sur le disque que vous avez chargé. Par
exemple, si vous sélectionnez la fonction Sous-titres dans le menu Info,les sous-titres n’apparaîtront que si
des sous-titres ont été prévus sur le disque. Si un menu ou une icône apparaît grisé, ce menu ou la fonction
associée n’est pas disponible.
Select a menu language
Sélect. langue de menu
Seleccione idioma menu
Menüsprache auswählen
Selez. lingua dal menu
Välj ett menyspråk
3. Lors de la première mise en marche du lecteur, un
menu vous demande de choisir la langue de menu du
lecteur. Sélectionnez la langue de votre choix à l’aide
de la touche ou , puis appuyez sur la touche
ok.
MENU pour faire apparaître et disparaître ce menu.
INFO de la
STOP pour y
FR
7
Raccordements et installation
La télécommande
Navigation dans les menus
FR
Déplacez-vous dans les menus à l’aide des touches de direction. Appuyez sur
la touche
ok de la télécommande pour valider un choix.
Fonctions en mode DVD
DVD Pour commander le lecteur DVD.
(mute) Pour couper et rétablir le son du téléviseur.
GO BACK Pour revenir au menu précédent.
CLEAR Pour masquer le menu
MENU Pour accéder au menu du disque en lecture (s'il
(rouge) Pour accéder à la fonction audio du menu
(verte) Pour accéder à la fonction sous-titres du menu
INFO (jaune) Pour accéder au menu
TITLE (bleue) Pour accéder au menu de contenu du disque.
(violette) Pour accéder à la fonction angle de caméra du
0-9 Pour entrer des valeurs numériques.
PLAY MODE Pour accéder à la fonction mode de lecture du
REV Pour lancer un retour rapide, une lecture
PLAY Pour lancer la lecture d'un disque.
FWD Pour lancer une avance rapide, une lecture
STOP Pour arrêter la lecture, la recherche accélérée ou
PAUSE Pour faire un arrêt sur image, avancer image par
AGAIN Pour revenir environ 10 secondes en arrière
ZOOM Pour accéder à la fonction Zoom (voir page 11).
OPEN.CLOSE Pour ouvrir et fermer le tiroir.
Pour allumer ou éteindre l'appareil.
Pour régler le volume sonore du téléviseur.
Pour accéder directement au chapitre (DVD) ou
à la piste (CD) suivant ou précédent.
Info
.
en possède un) ou pour reprendre la lecture.
(voir page 14).
Info
Info
(voir page 13).
Info
(voir page 12).
menu
Info
(voir page 15).
menu
Info
(voir page 14).
accélérée arrière ou un ralenti arrière (voir pages
10 et 11).
accélérée avant ou un ralenti avant (voir pages 10
et 11).
le ralenti et accéder au menu principal.
image ou faire un ralenti (voir page 11).
pendant la lecture d'un disque (DVD).
8
Loading...
