ОТМЕТКА О ПОДКЛЮЧЕНИИ
Название монтажной организации ___________________________________
Лицензия ¹ _______________________ ¹ телефона: __________________
Дата установки ____________ Гарантия на установку__________________
Ф.И.О. Мастера ___________________ Подпись, печать ________________
Настоящим подтверждаю, что прибор введен в эксплуатацию, работает исправно,
с правилами техники безопасности и эксплуатации ознакомлен.
Подпись владельца __________________
ОТМЕТКИ О ГАРАНТИЙНОМ и СЕРВИСНОМ ОБСЛУЖИВАНИИ
Характер неисправности _______________________________________
____________________________________________________________
Выполненный ремонт__________________________________________
____________________________________________________________
Мастер гарантийного обслуживания: |
|
Ô.È.Î. ______________________________ |
Подпись ____________ |
Дата ____________________________ Штамп:
Характер неисправности _______________________________________
____________________________________________________________
Выполненный ремонт__________________________________________
____________________________________________________________
Мастер гарантийного обслуживания: |
|
Ô.È.Î. ______________________________ |
Подпись ____________ |
Дата ____________________________ Штамп:
Àß 27

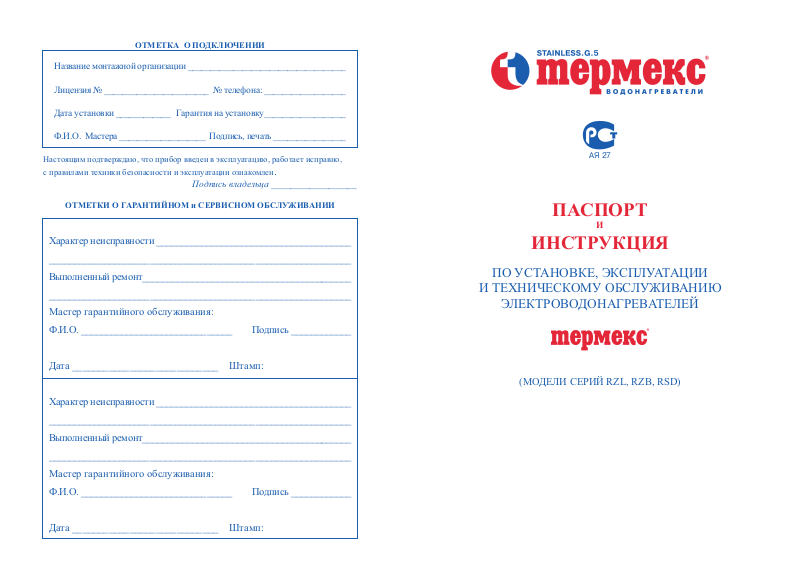

ПАСПОРТ
È
ИНСТРУКЦИЯ
ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ЭЛЕКТРОВОДОНАГРЕВАТЕЛЕЙ
(МОДЕЛИ СЕРИЙ RZL, RZB, RSD)
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Благодарим Вас за то, что Вы приобрели электроводонагреватель Термекс. Выражаем уверенность в том, что широкий ассортимент наших электроводонагревателей удовлетворит любые Ваши потребности. Применение современных технологий
и материалов высочайшего качества при изготовлении приборов определили
популярность и доверие к торговой марке Термекс.
Электроводонагреватели Термекс разработаны и изготовлены в строгом соответствии с международными ст андарт ами, гарантирующими над¸жно сть и безопасность эксплуатации. Все модели прошли обязательную сертификацию Госстандарта России и полностью соответствуют требованиям ÃÎÑÒ Ð 51318.14.1-99, ÃÎÑÒ Ð ÌÝÊ 60335-2-21-99.
Настоящая инструкция распространяется на модели Термекс (серии RZL, RZB, RSD). Наименование модели приобрет¸нного Вами водонагревателя указано в разделе «Гарантийные обязательства» (подраздел «Отметка о продаже») и в идентификационной табличке на корпусе прибора.
Просим Вас внимательно прочитать данную инструкцию.
1. НАЗНАЧЕНИЕ
Электроводонагреватель (далее по тексту – ЭВН) предназначен для обеспечения горячей водой бытовых и промышленных объектов, имеющих водопровод холодной воды с давлением не менее 0,5 бар и не более 6 бар.
ЭВН должен эксплуатироваться в закрытых отапливаемых помещениях.
Прибор не предназначен для работы в непрерывно проточном режиме.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания всех типов и моделей ЭВН должно находиться в пределах 220В±10%. Объ¸м внутреннего бака и мощность нагревательного элемента указаны в идентификационной табличке на корпусе прибора. Диаметр резьбы патрубков входа и выхода воды – 2”.
Таблица 1
Объ¸м ЭВН, литры |
Среднее время нагрева |
|
íà DÒ = 45°Ñ |
|
для мощности 2000 Вт |
5 |
0 ÷àñ 08 ìèí |
10 |
0 ÷àñ 15 ìèí |
15 |
0 ÷àñ 25 ìèí |
30 |
0 ÷àñ 50ìèí |
40 |
1 ÷àñ 10 ìèí |
50 |
1 ÷àñ 25 ìèí |
60 |
1 ÷àñ 40 ìèí |
80 |
2 ÷àñà 10 ìèí |
100 |
2 ÷àñà 45 ìèí |
120 |
3 ÷àñà 15 ìèí |
150 |
4 ÷àñà 10 ìèí |
|
|
8.3. При установке и эксплуатации ЭВН потребитель должен соблюдать требования, обеспечивающие безотказную работу прибора в течение гарантийного срока:
8.3.1.выполнять меры безопасности и правила установки, подключения, эксплуатации и обслуживания, изложенные в настоящей инструкции;
8.3.2.исключить механические повреждения от небрежного хранения, транспортировки и монтажа;
8.3.3.исключить повреждения прибора от замерзания в н¸м воды;
8.3.4.использовать для нагрева в ЭВН воду без механических и химических примесей.
8.5. Изготовитель не нес¸т ответственность за недостатки, возникшие вследствие нарушения потребителем правил установки, эксплуатации и технического обслуживания ЭВН, изложенных в настоящей инструкции.
8.6. Ремонт или замена комплектующих (в том числе бака) в пределах гарантийного срока не продлевают гарантийный срок на ЭВН в целом. Гарантийный срок на замен¸нные или отремонтированные комплектующие составляет шесть месяцев.
ЭВН соответствует международным стандартам IEC 335-2-21, EN 60335-2-21, РОСС RU.АЯ27.В11686, СЕЕ 73/23, СЕЕ 82/499.
По вопросам рекламаций, гарантийного и сервисного обслуживания следует обращаться в сервисную службу ООО «ЭДИССОН Ко» по адресам:
Россия, 196105, г. Санкт-Петербург, ул. Благодатная, 63.
Тел. (812) 387-19-88, e-mail: service@thermex.ru, www.thermex.ru Россия, 107241, г. Москва, Черницынский проезд, д.3, строение 1. Тел. (495) 980 18 74, e-mail: moscow@thermex.ru
В других регионах по вопросам предоставления гарантийных и сервисных услуг следует обращаться по месту приобретения ЭВН или в сервисный центр, указанный продавцом:
ОТМЕТКА О ПРОДАЖЕ
Модель ______________ |
Серийный ¹______________________________ |
|
Дата продажи "_______" _______________ |
________ã |
|
Торговая организация: _____________________________
Подпись продавца ________________ Штамп магазина
Изделие укомплектовано, к внешнему виду изделия претензий не имею. Паспорт и инструкцию получил, с условиями гарантии ознакомлен.
Подпись покупателя ________________
