Руководство по эксплуатации
Керівництво з експлуатації
UA
RU |
Серия |
|
|
|
Серія |
Topflow
Topflow Pro
Электрический проточный водонагреватель
Електричний проточний водонагрівач
Модели |
Topflow |
|
Topflow |
|
Topflow |
|
Topflow |
|
Topflow Pro |
|
Topflow Pro |
|
|
|
|
|
|||||||
Models |
6000 |
|
8000 |
|
10000 |
|
15000 |
|
21000 |
|
24000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
www.thermex.com
Перед первым использованием водонагревателя внимательно про- RU читайте настоящее руководство по эксплуатации и обратите особое внимание на пункты, обозначенные символом ВНИМАНИЕ
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Поздравляем вас с приобретением проточного электроводонагревателя «THERMEX». Выражаем уверенность в том, что широкий ассортимент наших электроводонагревателей удовлетворит любые ваши потребности. Применение современных технологий и материалов высочайшего качества при изготовлении приборов определили популярность и доверие к торговой марке THERMEX.
Электроводонагреватели THERMEX разработаны и изготовлены в строгом соответствии с отечественными и международными стандартами, гарантирующими надежность и безопасность эксплуатации.
Настоящее руководство распространяется на проточные электроводонагреватели Thermex серии Topflow и Topflow Pro (далее по тексту ПЭВН, прибор, устройство). Полное наименование модели приобретённого вами ПЭВН указано в идентификационной табличке на корпусе прибора, а также на стикере на коробке.
RU |
1. НАЗНАЧЕНИЕ |
|
|
|
|
Проточный электроводонагреватель Thermex предназначен для обеспечения горячей водой бытовых объектов, имеющих магистраль водоснабжения с необходимыми параметрами. ПЭВН должен эксплуатироваться в закрытых отапливаемых помещениях.
2.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающей среды, в которой эксплуатируется ПЭВН, должна находиться в пределах от +3 С° до +40 С°, атмосферная влажность – до 80%, кратковременно до 98% (при температуре окружающей среды не более 25 С°). Замерзание воды в ПЭВН при отрицательных температурах приводит к выходу его из строя, что не является гарантийным случаем.
2
RU
Модель |
THERMEX |
THERMEX |
THERMEX |
THERMEX |
THERMEX |
THERMEX |
|
Topflow |
Topflow |
Topflow |
Topflow |
Topflow |
Topflow Pro |
|
6000 |
8000 |
10000 |
15000 |
Pro 21000 |
24000 |
Артикул |
211 018 |
211 019 |
211 020 |
211 021 |
211 022 |
211 023 |
||
Напря- |
|
230 В ~ |
|
|
|
|
380 В ~ |
|
жение |
|
|
|
|
|
|
|
|
Частота |
|
|
|
50 Гц |
|
|
||
Мощ- |
6000 Вт |
8000 Вт |
|
10000 Вт |
|
15000 Вт |
21000 Вт |
24000 Вт |
ность |
|
|
|
|
|
|
|
|
Произво- |
3.4 л/мин. |
4.6 л/мин. |
|
5.7 л/мин. |
|
8.5 л/мин. |
11.8 |
13.8 л/мин. |
дитель- |
|
|
|
|
|
|
л/мин. |
|
ность |
|
|
|
|
|
|
|
|
(∆t=25 ) |
|
|
|
|
|
|
|
|
Произво- |
2.5 л/мин. |
3.3 л/мин. |
|
4.1 л/мин. |
|
6.2 л/мин. |
8.5 л/мин. |
9.8 л/мин. |
дитель- |
|
|
|
|
|
|
|
|
ность |
|
|
|
|
|
|
|
|
(∆t=35 ) |
|
|
|
|
|
|
|
|
Размеры |
|
360X125X205 мм |
|
|
477X125X257 мм |
|||
аппарата |
|
|
|
|
|
|
|
|
Вес |
|
|
2.7 кг |
|
|
|
4.3 кг |
|
Размеры |
|
400X140X225 мм |
|
|
500X165X300 мм |
|||
коробки |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
Рекомен- |
4 мм2 |
4 мм2 |
|
6 мм2 |
|
4 мм2 |
4 мм2 |
6 мм2 |
дован- |
|
|
|
|
|
|
|
|
ное сече- |
|
|
|
|
|
|
|
|
ние ка- |
|
|
|
|
|
|
|
|
беля |
|
|
|
|
|
|
|
|
Подсо- |
|
|
|
|
|
G 1/2 |
|
|
едине- |
|
|
|
|
|
|
|
|
ние воды |
|
|
|
|
|
|
|
|
Рабочее |
|
|
|
|
0.1 MPa |
|
|
|
давле- |
|
|
|
|
|
|
|
|
ние |
|
|
|
|
|
|
|
|
Номи- |
|
|
|
|
|
1 MPa |
|
|
нальное |
|
|
|
|
|
|
|
|
давле- |
|
|
|
|
|
|
|
|
ние, |
|
|
|
|
|
|
|
|
макс. |
|
|
|
|
|
|
|
|
Степень |
|
|
|
IP25 |
|
|
|
IP24 |
защиты |
|
|
|
|
|
|
|
|
Класс за- |
|
|
|
|
|
I |
|
|
щиты |
|
|
|
|
|
|
|
|
Класс |
|
|
|
|
|
A |
|
|
энер- |
|
|
|
|
|
|
|
|
гоэффек- |
|
|
|
|
|
|
|
|
тивности |
|
|
|
|
|
|
|
|
3
RU |
3. КОМПЛЕКТ ПОСТАВКИ |
|
|
|
|
|
Водонагреватель |
- 1 шт. |
|
Руководство по эксплуатации |
- 1 шт. |
|
Упаковка |
- 1 шт. |
|
Шаблон для установки |
- 1 шт. |
|
Шайба |
- 4 шт. |
|
Дюбель |
- 4 шт. |
|
Винт |
- 4 шт. |
|
Вставка |
- 4 шт. |
|
Переходник для входного патрубка холодной воды с фильтром |
- 1 шт. |
|
(для Topflow Pro 21000, Topflow Pro 24000) |
|
|
Переходник для выходного патрубка горячей воды |
- 1 шт. |
|
(для Topflow Pro 21000, Topflow Pro 24000) |
|
4.УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Электропроводка, предохранительные и коммутационные устройства должны соответствовать мощности подключаемого ПЭВН. Подключайте ПЭВН к электрической сети строго с параметрами, указанными на маркировочной табличке на корпусе прибора.
Перед установкой ПЭВН проверьте и убедитесь, что в вашей электрической сети присутствует заземляющий контур. При отсутствии заземляющего контура эксплуатация ПЭВН запрещена.
При использовании ПЭВН в устаревших системах водоснабжения с большим количеством взвешенных частиц и примесей в протекающей в них воде применение дополнительных фильтров обязательно.
ЗАПРЕЩАЕТСЯ:
оставлять без надзора работающий ПЭВН;
подключать ПЭВН к электросети, не установив его на стене и не заполнив его водой;
использовать загрязненную воду с песком, ржавчиной или илом, включать ПЭВН при замерзании в нем воды;
использовать прибор в незакрытых и неотапливаемых помещениях (в помещениях, где есть риск заморозки).
Электрическая безопасность ЭВН гарантирована только при наличии эффективного заземления, выполненного в соответствии с действующими правилами монтажа электроустановок.
4
Следует обращать внимание детей на то, чтобы они не играли с ЭВН. RU ЭВН не предназначен для эксплуатации лицами (включая детей) с ограниченными физическими, осязательными или психическими способностями, а также лицами, не умеющими пользоваться ЭВН, за исключением случаев, когда это происходит под наблюдением или согласно инструкциям от лиц, отвечающих за безопасность ЭВН.
5.УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Установка должна производиться квалифицированным персоналом.
Подключение ПЭВН к системе водоснабжения производится только при помощи медных, металлопластиковых или пластиковых труб, а также специальной гибкой сантехподводки. Запрещается использовать гибкую подводку, бывшую ранее в употреблении. Рекомендуется подавать воду в ПЭВН через фильтр-грязе- вик, установленный на магистрали холодной воды (не входит в комплект поставки).
Рекомендуется следующая последовательность действий по установке:
1.Монтаж водонагревателя на стене.
2.Подключение к водопроводу.
3.Подключение к электросети.
6.РАЗМЕЩЕНИЕ, УСТАНОВКА, ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
При установке ПЭВН следует размещать таким образом, чтобы брызги воды не попадали на его корпус.
При сверлении (выполнении) отверстий в стене следует учитывать проходящие в ней кабели, каналы и трубы.
Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей системы горячего водоснабжения необходимо производить монтаж ПЭВН в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию, и ни в коем случае не размещать под ПЭВН предметы, подверженные воздействию воды. При размещении ПЭВН в незащищенных помещениях необходимо установить под ПЭВН защитный поддон с дренажем в канализацию.
В случае размещения ПЭВН в местах, труднодоступных для проведения технического и гарантийного обслуживания (антресоли, ниши, межпотолочные пространства и т.п.) демонтаж и монтаж ПЭВН осуществляется потребителем самостоятельно, либо за его счет.
Примечание: защитный поддон не входит в комплект поставки ПЭВН.
Перед включением электропитания убедитесь, что ПЭВН заполнен водой.
Перед началом монтажа электропроводки обесточьте сеть, к которой происходит подключение прибора. Сначала кабель подключается к прибору, а затем к выключателю. Устройство должно быть подключено к отдельному автомату.
5
RU
6
RU

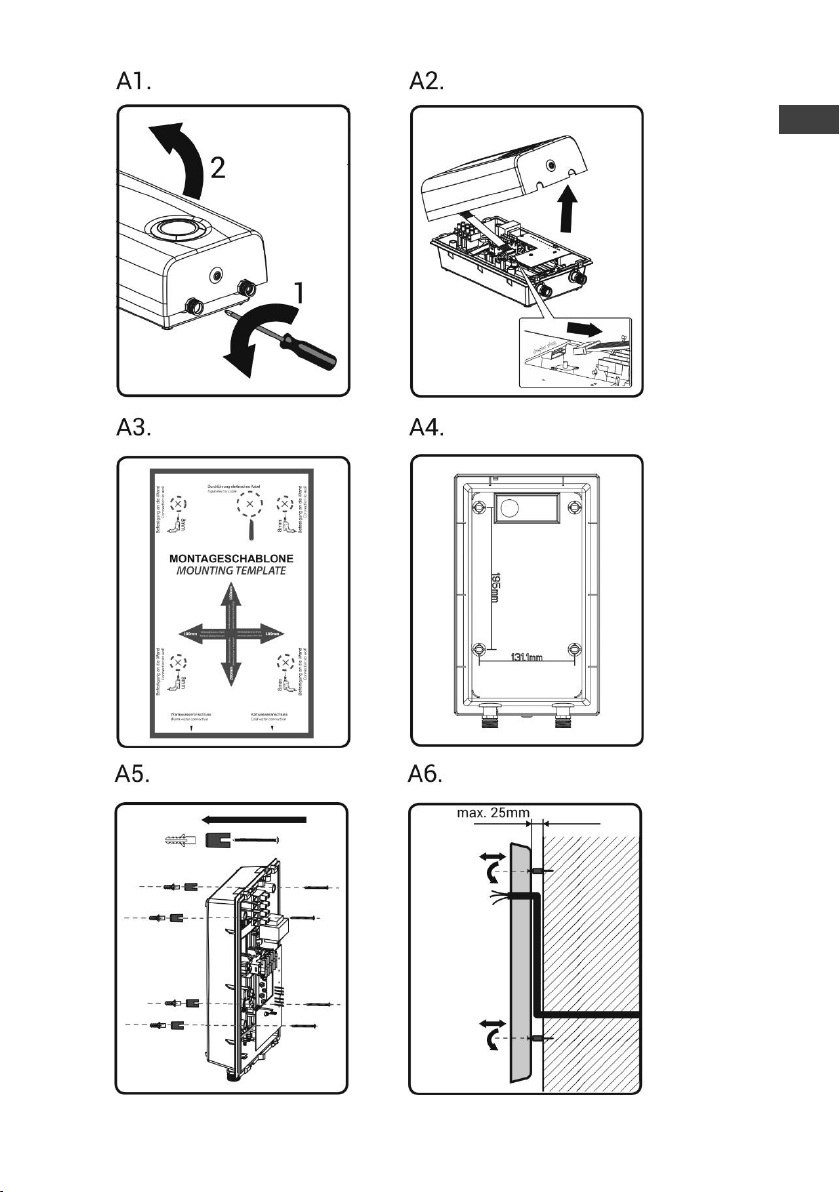

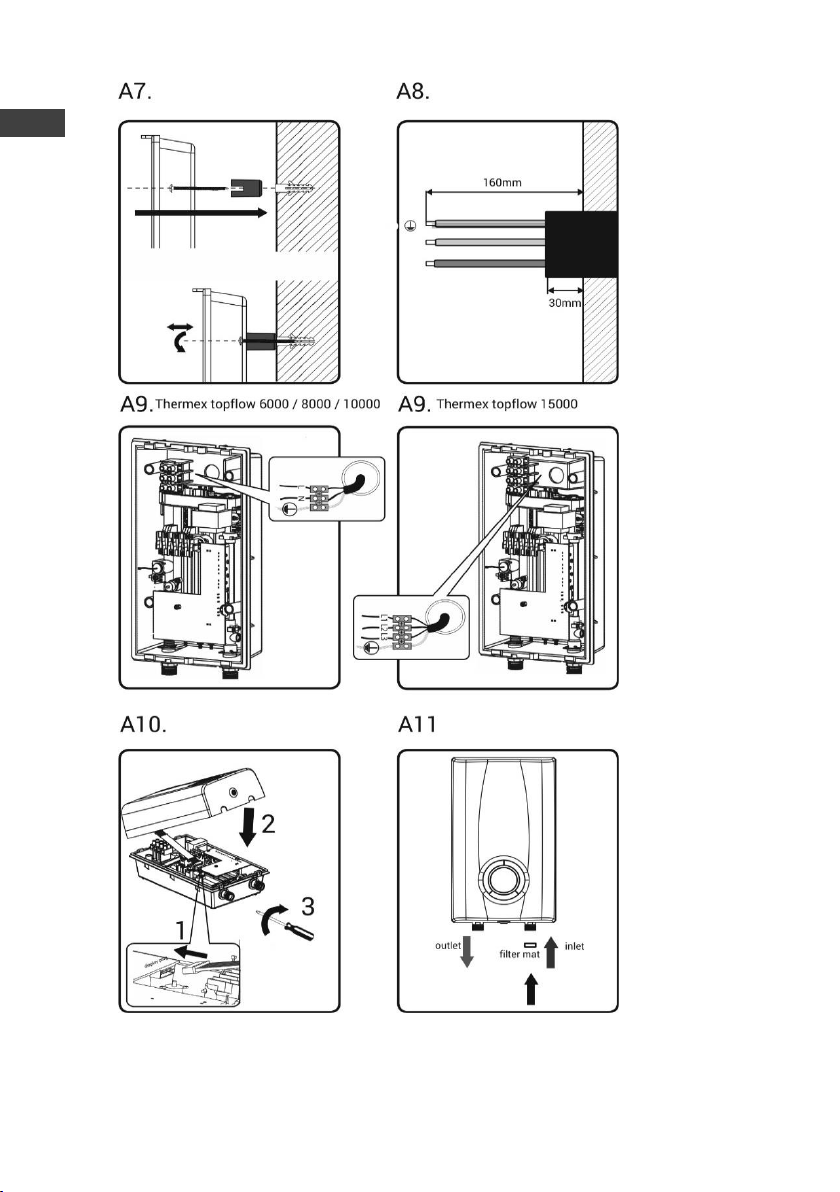

Рисунок 1. Монтаж ПЭВН Thermex Topflow 6000, Topflow 8000, Topflow 10000, Topflow 15000
7
RU |
Установка моделей Thermex Topflow 6000, Topflow 8000, Topflow |
10000, Topflow 15000 осуществляется в соответствии с Рис.1: |
А1: Открутите винт на нижней поверхности прибора, откройте переднюю крышку. А2: Отсоедините штепсель экрана, снимите переднюю крышку прибора.
А3-А4: Присоедините с помощью скотча шаблон для установки к стене в месте установки прибора (следуйте инструкциям на шаблоне). Просверлите 4 отверстия глубиной 8 мм (как указано на шаблоне).
А5-А7: Установите заднюю панель на стене. Протяните сетевой кабель через отверстие на задней панели прибора. Патрубки входа и выхода воды расположены снизу: слева расположен патрубок выхода воды (красный цвет), справа расположен патрубок входа воды (голубой цвет). Закрепите заднюю панель на стене с помощью винтов, вставок и дюбелей.
А8: Приготовьте однофазный кабель 230V~ для моделей Thermex Topflow 6000, Topflow 8000, Topflow 10000 (трехфазный кабель 380 V~ для модели Topflow
15000) без вилки длиной не менее 16 см.
А9: Подключите кабель питания к внутренней клеммной колодке. Минимальное сечение кабеля указано в Таблице 1.
Схема подключения для однофазных ПЭВН Thermex Topflow 6000, Topflow 8000, Topflow 10000: L-N-GND слева направо соответственно.
Схема подключения для трехфазных ПЭВН Thermex Topflow 15000: L1-L2-L3-GND слева направо соответственно.
Зафиксируйте сетевой кабель.
А10: Подсоедините штепсель экрана, установите переднюю крышку прибора. А11: Подключите ПЭВН к водопроводу, а затем к электросети.
Водонагреватель должен быть стационарно (постоянно) подключен к источнику электропитания 230 В~ (для моделей Thermex Topflow 6000, Topflow 8000, Topflow 10000) или 380 В~ (для модели Thermex Topflow 15000) переменного тока с обязательным подсоединением к заземляющему электрическому контуру.
8
RU
9
RU

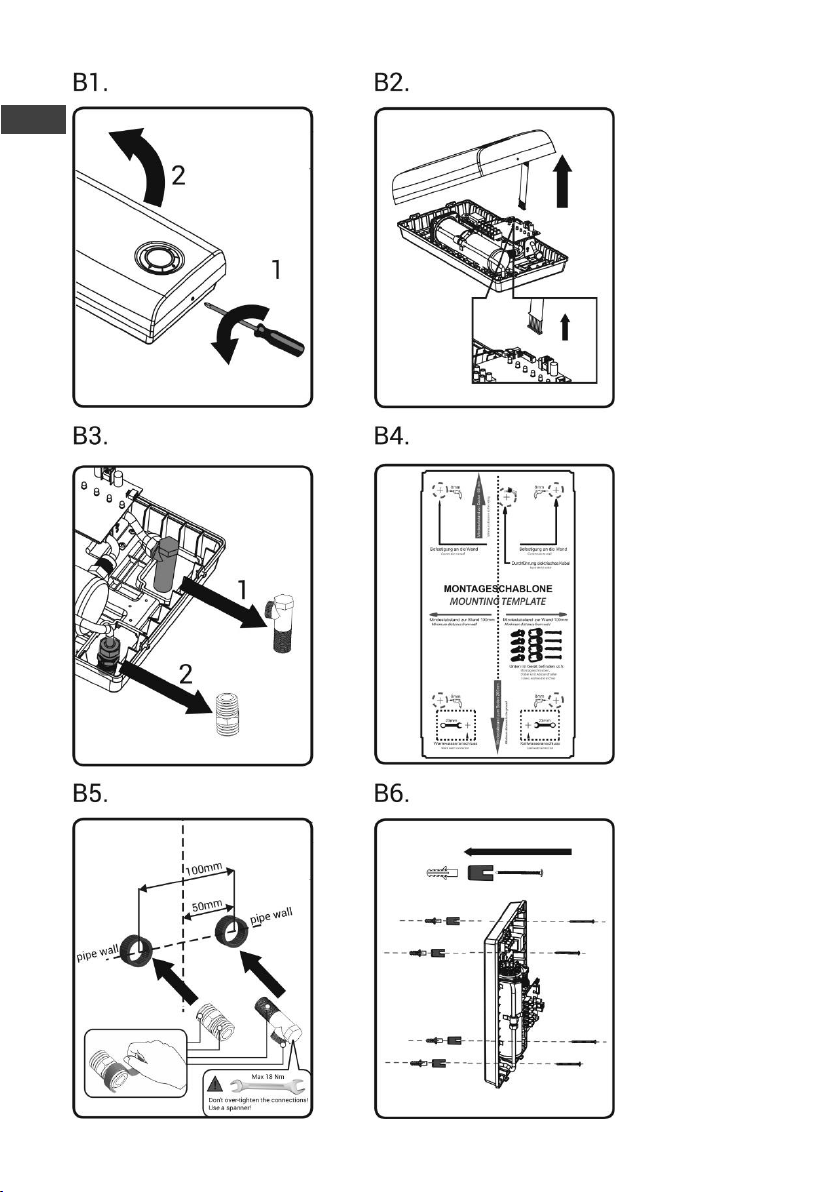

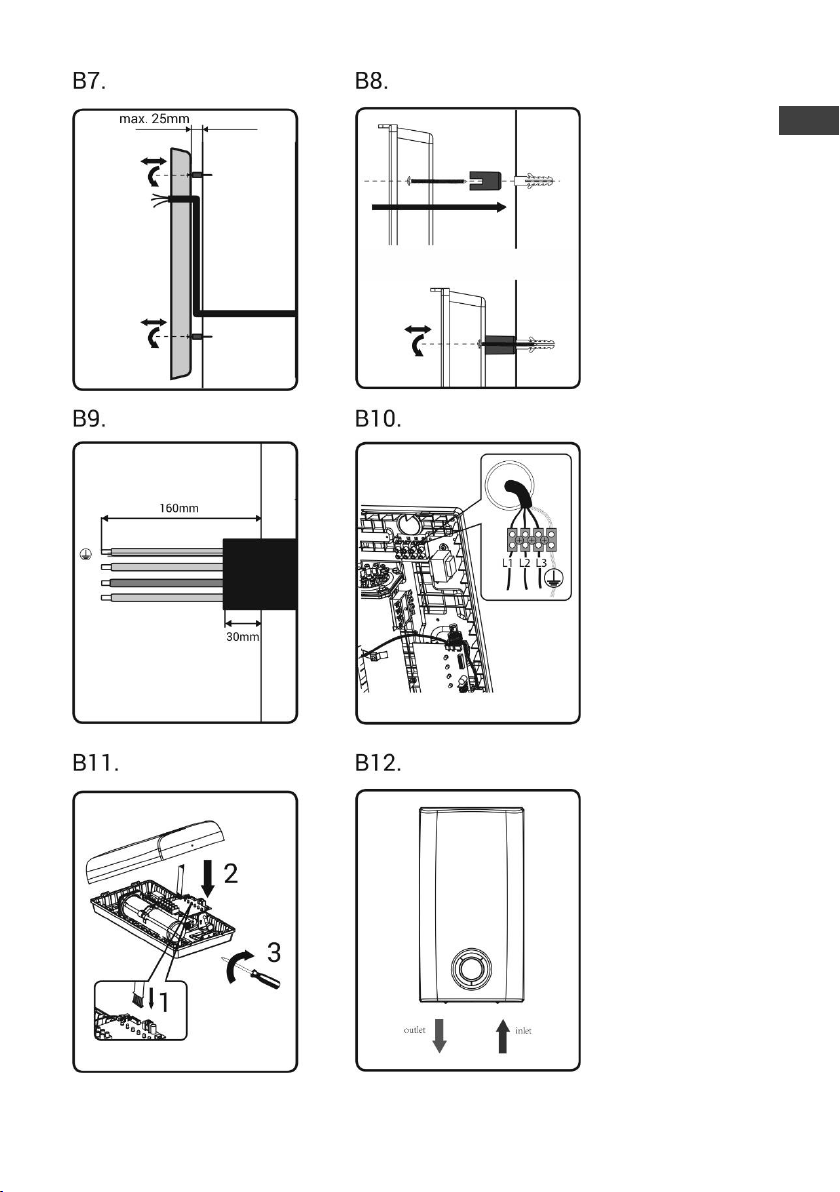

Рисунок 2. Монтаж ПЭВН Thermex Topflow Pro 21000, Topflow Pro 24000
10
7. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ |
RU |
Если давление в водопроводе превышает 1 МПа, то на входе перед ПЭВН необходимо установить редукционный клапан (не входит в комплект поставки ПЭВН) для снижения давления воды до нормы.

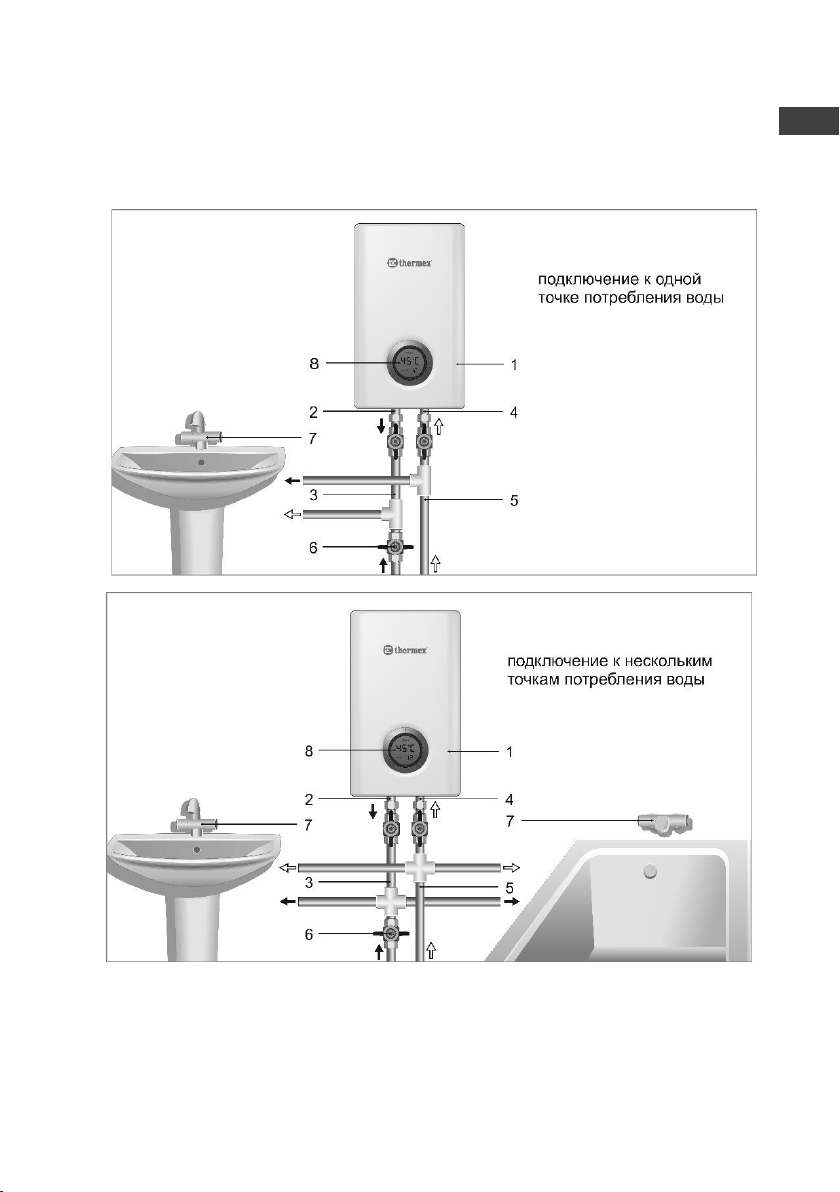

Рисунок 3. Схема подключения ПЭВН к водопроводу
1 – водонагреватель (ПЭВН); 2 – выходной патрубок горячей воды; 3 – магистраль горячей воды; 4 – входной патрубок холодной воды; 5 – магистраль холодной воды; 6 – запорный вентиль (в комплект не входит); 7 – смеситель (в комплект не входит), 8 – панель управления (дисплей).
11
RU |
Соедините входной патрубок холодной воды (4) с трубой холодного водоснаб- |
|
жения (5) при помощи медной трубы или гибкой подводки. Соедините выходной |
|
патрубок горячей воды (2) при помощи медной трубы или гибкой подводки с суще- |
|
ствующей системой разводки горячей воды (3). Перекройте подачу горячей воды |
|
запорным вентилем (6) из магистрали в вашу систему. После подключения по- |
|
дайте воду в ПЭВН (1), после заполнения ПЭВН прекратите подачу воды. Про- |
|
верьте плотность всех соединений и, если понадобится, подтяните гайки и винты |
|
крепления. |
|
8. УСТРАНЕНИЕ ВОЗДУШНЫХ ПРОБОК |
|
Перед подключением ПЭВН к электросети, а также если ПЭВН не использо- |
|
вался в течение длительного времени, после каждого опустошения прибора необ- |
|
ходимо убедиться, что в водопроводной системе и в ПЭВН нет воздушных пробок. |
|
Для этого обесточьте ПЭВН, отключив его от электросети, откройте подачу воды |
|
через ПЭВН и подождите, пока из прибора не выйдет весь воздух (около одной |
|
минуты) при максимальной температуре (минимальном потоке воды). После этого |
|
прибор можно подключить к электросети. |
|
Температура горячей воды на выходе может изменяться в зависимости от |
|
входной температуры и расхода воды. Чтобы получить желаемую температуру, |
|
регулируйте напор горячей воды при помощи смесителя или добавьте холодную |
|
воду. |
|
Удостоверьтесь, что минимальное давление в системе водоснабжения состав- |
|
ляет 0.1 МПа. |
|
9. ЭКСПЛУАТАЦИЯ |
|
Вода в ПЭВН нагревается мгновенно, проходя через нагревательную колбу, в |
|
которой расположены нагревательные элементы. Температура водопроводной |
|
воды может значительно колебаться в течение года: от 5°С – зимой до 20°С – ле- |
|
том. Поэтому при одинаковой температуре воды на выходе ПЭВН, поток воды зи- |
|
мой может быть значительно меньше, чем летом. |
|
Если вы не планируете использовать ПЭВН продолжительное |
|
время, то его необходимо отключить от сети. |
|
Если вы не используете ПЭВН в зимний период и существует вероятность за- |
|
мерзания водных магистралей и самого водонагревателя, рекомендуется отклю- |
|
чить питание и слить воду из ПЭВН. |
|
Эксплуатация ПЭВН Thermex Topflow, Topflow Pro: |
|
Модели проточных водонагревателей Thermex серий Topflow и Topflow Pro |
|
оснащены датчиками температуры воды на входе, расхода воды (протока) и тем- |
|
пературы воды на выходе. Данные датчики передают всю полученную информа- |
|
цию на основную плату управления прибора. Затем основная плата управления на |
|
основе полученных от датчиков данных вычисляет, какая мощность необходима |
|
для поддержания установленной температуры, и передает полученные резуль- |
|
таты симистору для контроля необходимой мощности. |
|
12 |
