THECUS N5200 Pro User Manual [fr]

Thecus N5200B PRO

N5200BR PRO

Manuel de l’utilisateur

Copyright et marques déposées

Thecus et les autres noms des produits Thecus sont des marques déposées de Thecus Technology Corp. Microsoft, Windows et le logo de Windows sont des marques déposées de Microsoft Corporation. Apple, iTunes and Apple OS X sont des marques déposées de Apple Computers, Inc. Toutes les autres marques déposées et commerciales restent la propriété de leurs détenteurs respectifs. Ces spécifications sont sujettes à modification sans préavis.

Copyright © 2008 Thecus Technology Corporation. Tous droits réservés.

A propos de ce manuel

Les informations contenues dans ce manuel ont été vérifiées attentivement pour s’assurer qu’elles sont correctes. Dans le cas d’une erreur, veuillez nous con tacter avec vos commentaires. Thecus Technology Corporation se réserve le droit d'effectuer des changements au contenu de ce manuel sans préavis.

Nom du produit : Thecus N5200PRO Version du manuel : 1.1 Date de mise en circulation : Fév. 2008

Garantie limitée

Thecus Technology Corporation garantit que tous les composants du Thecus N5200PRO ont été testés minutieusement avant de quitter l’usine et que cet appareil fonctionne normalement sous des conditions normales d’utilisation. Dans le cas improbable d’un mal fonctionnement du système, Thecus Technology Corporation et ses représentatifs et revendeurs seront responsables des réparations, sans aucun coût de la part du client, si le produit arrête de marcher normalement pendant la période de garantie et sous des conditions normales d’utilisation. Thecus Technology Corporation n’assume aucune responsabilité en cas de dommage ou de perte de données, même si causé par ses produits. Nous recommandons fortement aux utilisateurs de sauvegarder régulièrement leurs données.

Avertissements de sécurité

Veuillez lire attentivement et suivre les instructions de cette section pour votre sécurité :

Lisez attentivement ce manuel avant d’installer le N5200PRO.

Votre N5200PRO est un appareil électronique compliqué. NE PAS essayer

de réparer cet appareil par vous-même en aucun cas. Dans le cas d’un mal fonctionnement, coupez immédiatement l’alimentation et faites-le réparer dans un centre de réparation spécialisé. Contactez votre revendeur pour plus de détails.

NE POSEZ aucun objet sur le cordon d’alimentation et installez -le de façon

à ce que personne NE PUISSE trébucher ou marcher dessus. Installez les câbles de connexion de façon à ce que personne NE PUISSE trébucher ou marcher dessus.

Votre N5200PRO fonctionnera normalement dans des endroits avec une

température comprise entre 0°C et 40°C et un taux d’humidité de 20% à 85%. L’utilisation du N5200PRO sous des conditions environnementales extrêmes peut endommager l’appareil.

Vérifiez que la source d’alimentation utilisée pour alimenter le N5200PRO

est du bon type (100V ~ 240V c.a., 50/60 Hz, 3A). Brancher le N5200PRO sur une source d’alimentation différente peut endommager l’appareil.

NE PAS exposer le N5200PRO à l’humidité, la poussière ou des produits

corrosifs.

NE PAS poser le N5200PRO sur des surfaces instables.

NE PAS poser le N5200PRO dans un endroit en plein soleil ou près d’une

source de chaleur quelconque.

NE PAS utiliser des produits ou des aérosols chimiques pour nettoyer le

N5200PRO. Débranchez le cordon d’alimentation et tous les câbles avant de le nettoyer.

NE PAS poser des objets sur le N5200PRO ou obstruer les fentes de

ventilation pour éviter que l’appareil ne surchauffe.

Gardez l’emballage hors de la portée des enfants.

Lorsque vous voulez jetez l’appareil, respectez toujours les lois régionales

sur la correcte procédure de mise au rebut des produits électroniques pour préserver l’environnement.

Table des matières

A propos de ce manuel ..................................................................2

Garantie limitée............................................................................. 2

Avertissements de sécurité ...........................................................3

Table des matières ........................................................................4

Chapitre 1 : Introduction...............................................................8

Vue d'ensemble.....................................................................................8

Description du produit...........................................................................8

Serveur de fichiers................................................................................8

Serveur FTP.........................................................................................8

Serveur de sauvegarde..........................................................................8

Serveur d'impression ............................................................................8

RAID multiple ......................................................................................9

Support pour mode double.....................................................................9

Gestion d’énergie avancée .....................................................................9

Contenu de la boîte ...............................................................................9

Panneau avant ....................................................................................10

Plateaux de disque dur........................................................................11

Panneau arrière (N5200B PRO)...........................................................11

Panneau arrière (N5200BR PRO).........................................................12

Chapitre 2 : Installation du matériel............................................ 13

Vue d'ensemble...................................................................................13

Avant de commencer...........................................................................13

Installation du disque dur ...................................................................13

Branchement des câbles......................................................................14

Vérification de l’état du système .........................................................15

Etat du système normal.......................................................................15

Problème du système..........................................................................15

Chapitre 3 : Première configuration............................................. 16

Vue d'ensemble...................................................................................16

Assistant de configuration Thecus.......................................................16

Utilisation de l’écran LCD ....................................................................18

Contrôles de l’écran LCD......................................................................18

Mode d'affichage ................................................................................18

Copie USB................................................................................................19

Mode de gestion.................................................................................19

Méthode de configuration typique.......................................................19

Étape 1 : Configuration du réseau.........................................................20

Étape 2 : Création d’un volume RAID ....................................................20

Étape 3 : Créer des utilisateurs locaux ou configurer l’authentification........20

Étape 4 : Créer des dossiers et configurer ACL........................................20

Étape 5 : Lancer les services................................................................ 20

Chapitre 4 : Gestion du système.................................................. 22

Vue d'ensemble...................................................................................22

Interface Web d’administration...........................................................22

Barre de menu...................................................................................22

Sélection de la langue .........................................................................23

Menu d’état .........................................................................................24

Informations du produit....................................................................... 24

Etat du système/service ...................................................................... 24

Informations du système.....................................................................25

État de l’imprimante ...........................................................................25

Réglages UPS.....................................................................................26

Réveil par le réseau LAN (WOL)............................................................27

Gestion de l’alimentation ..................................................................... 28

Gestion du stockage ............................................................................29

Informations des disques.....................................................................29

Informations S.M.A.R.T. .............................................................................29

Informations RAID.............................................................................. 30

Configuration du RAID.........................................................................31

Niveau du RAID......................................................................................... 31

Réglages du RAID...................................................................................... 32

Créer un volume RAID ...............................................................................32

Agrandir un volume RAID ...........................................................................33

Migrer un volume RAID .............................................................................. 34

Supprimer un volume RAID.........................................................................34

Distribution de l’espace .......................................................................35

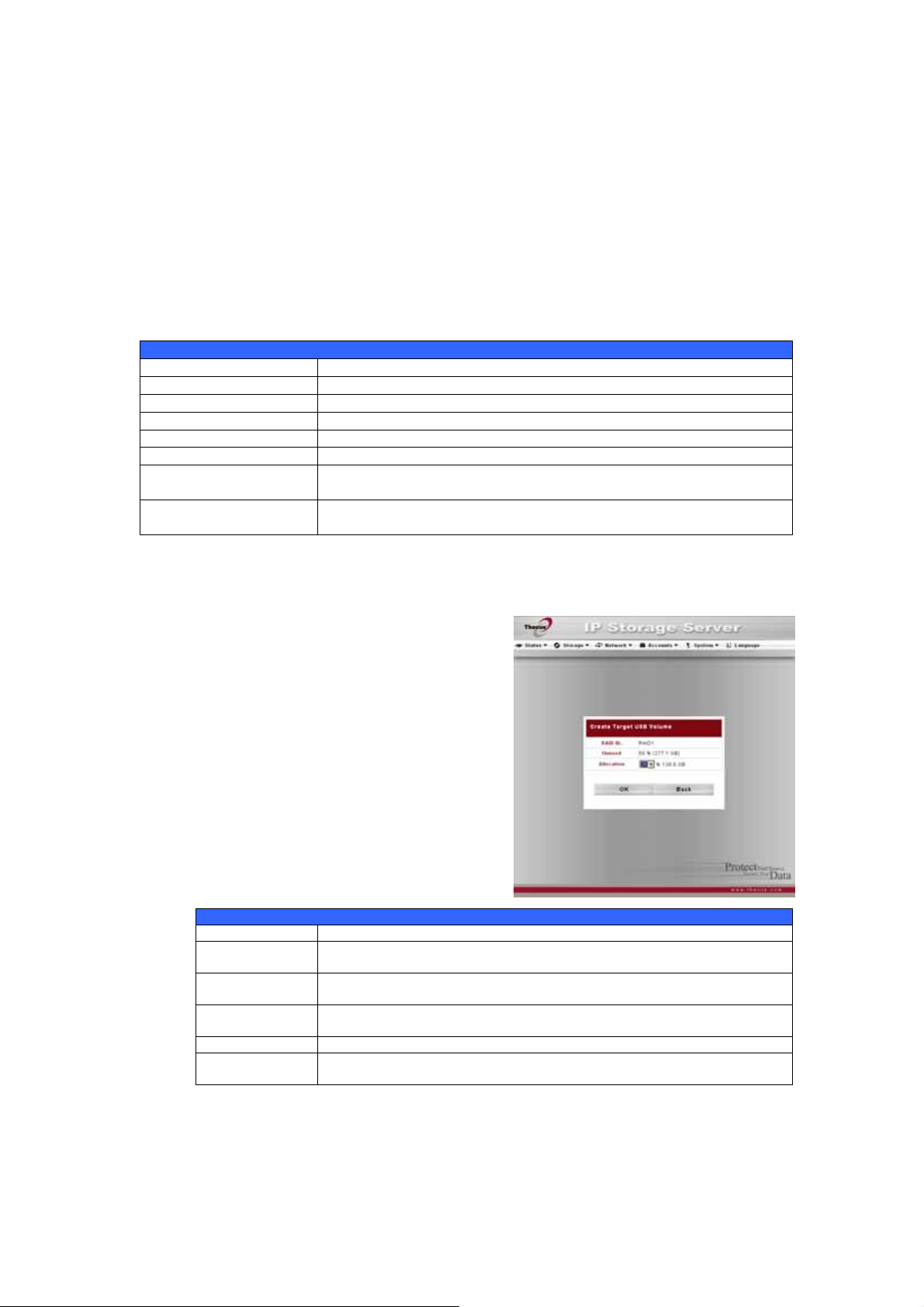

Allouer de l’espace à un volume USB cible..................................................... 35

Allouer de l’espace à un volume iSCSI.......................................................... 36

Stockage NAS empilable...................................................................... 37

Gestion des dossiers ........................................................................... 38

Ajouter des dossiers ..................................................................................38

Editer des dossiers ....................................................................................39

Supprimer des dossiers.............................................................................. 39

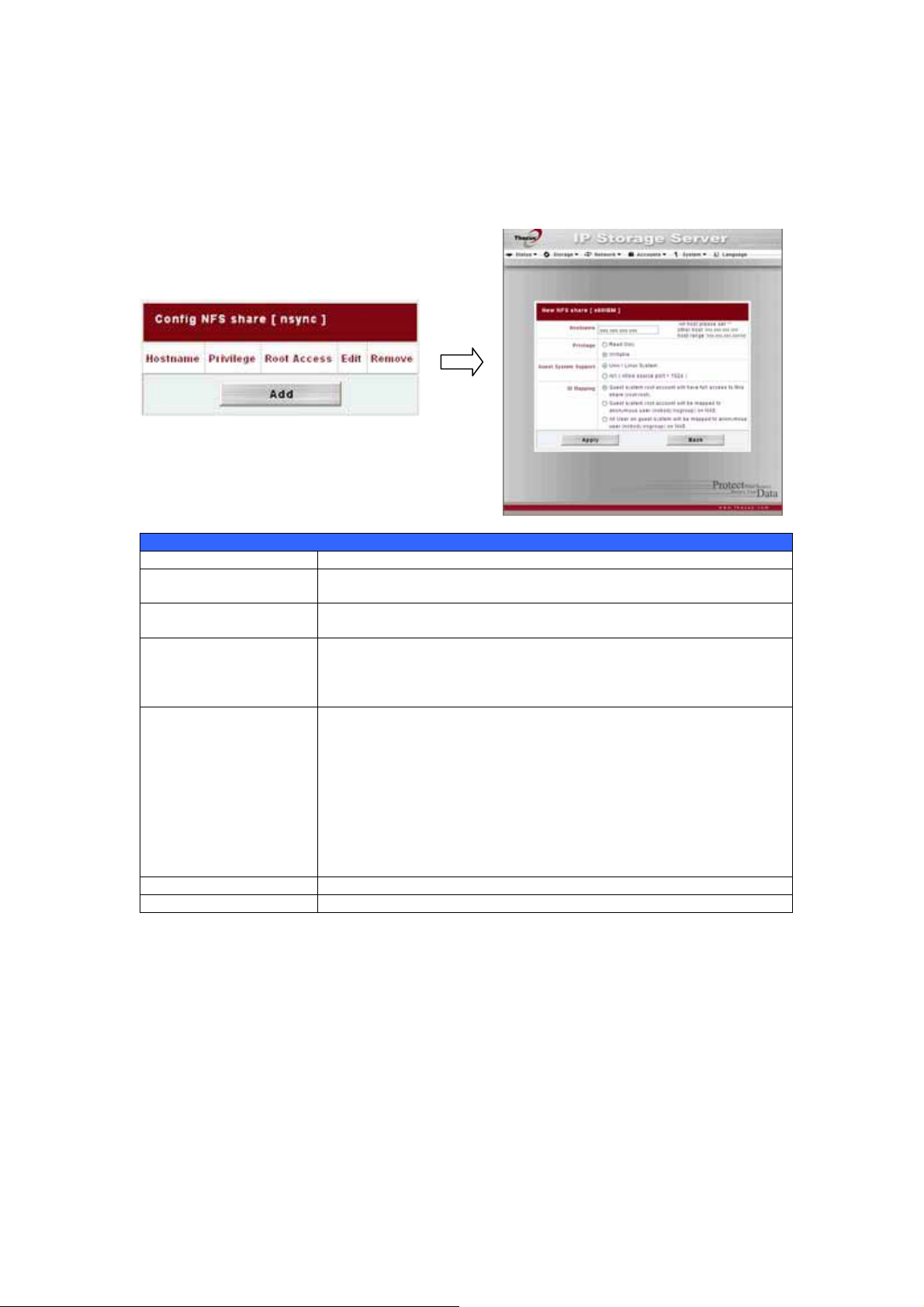

NFS Share (Partage NFS)............................................................................40

Liste de contrôle d’accès de dossier (ACL)..................................................... 41

Vérification du système de fichiers........................................................ 42

Gestion du réseau................................................................................44

Configuration du WAN.........................................................................44

Configuration du LAN ..........................................................................45

Configuration du DHCP........................................................................ 45

Configuration du WLAN........................................................................46

Echange LAN WAN.............................................................................. 47

Configuration des services web............................................................. 47

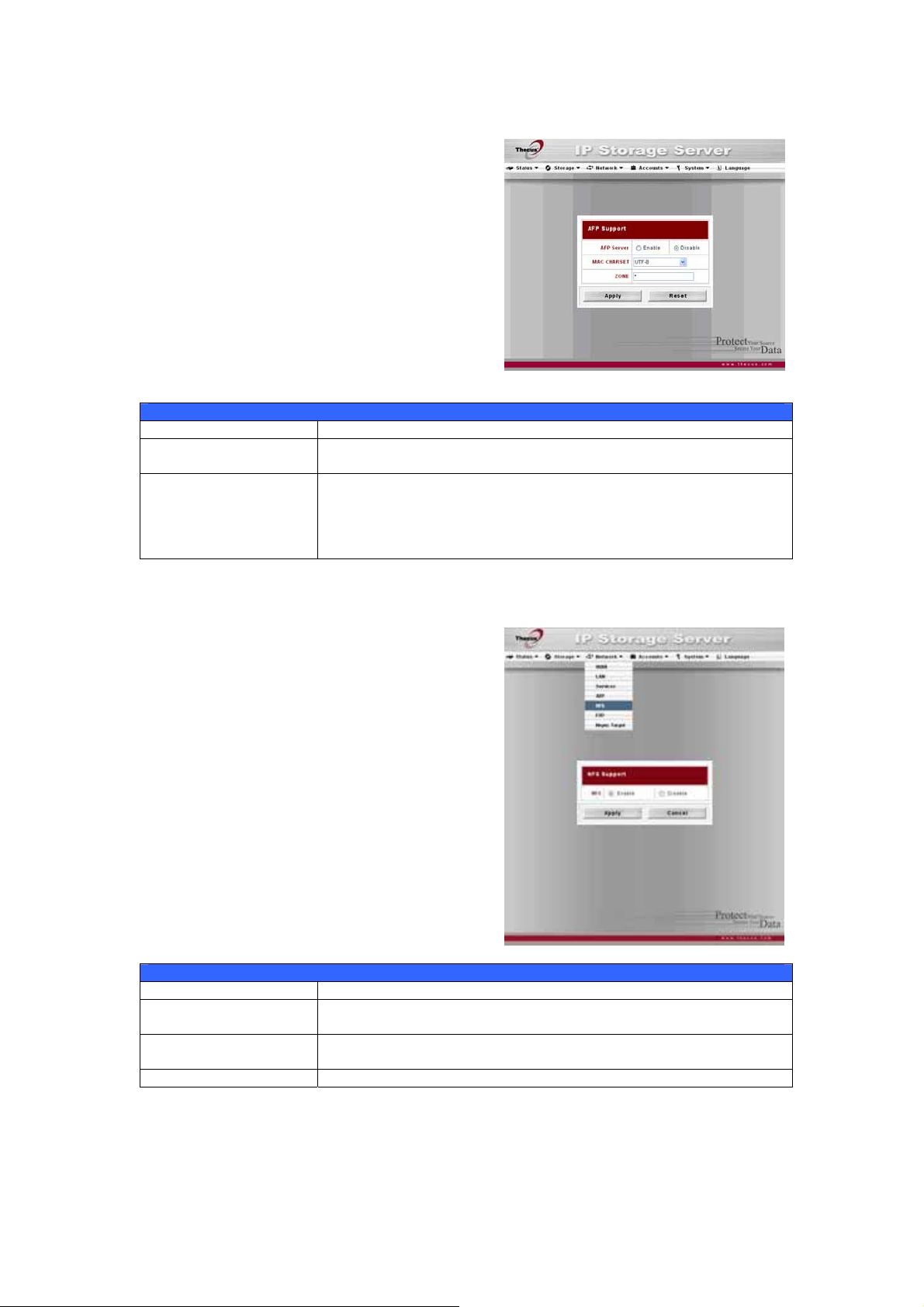

AFP (Configuration du réseau Apple) ..................................................... 48

Réglages du NFS ................................................................................ 48

Gestion des utilisateurs et des groupes...............................................49

Configuration des utilisateurs locaux ..................................................... 49

Ajouter des utilisateurs...............................................................................49

Modifier des utilisateurs.............................................................................. 50

Supprimer des utilisateurs .......................................................................... 50

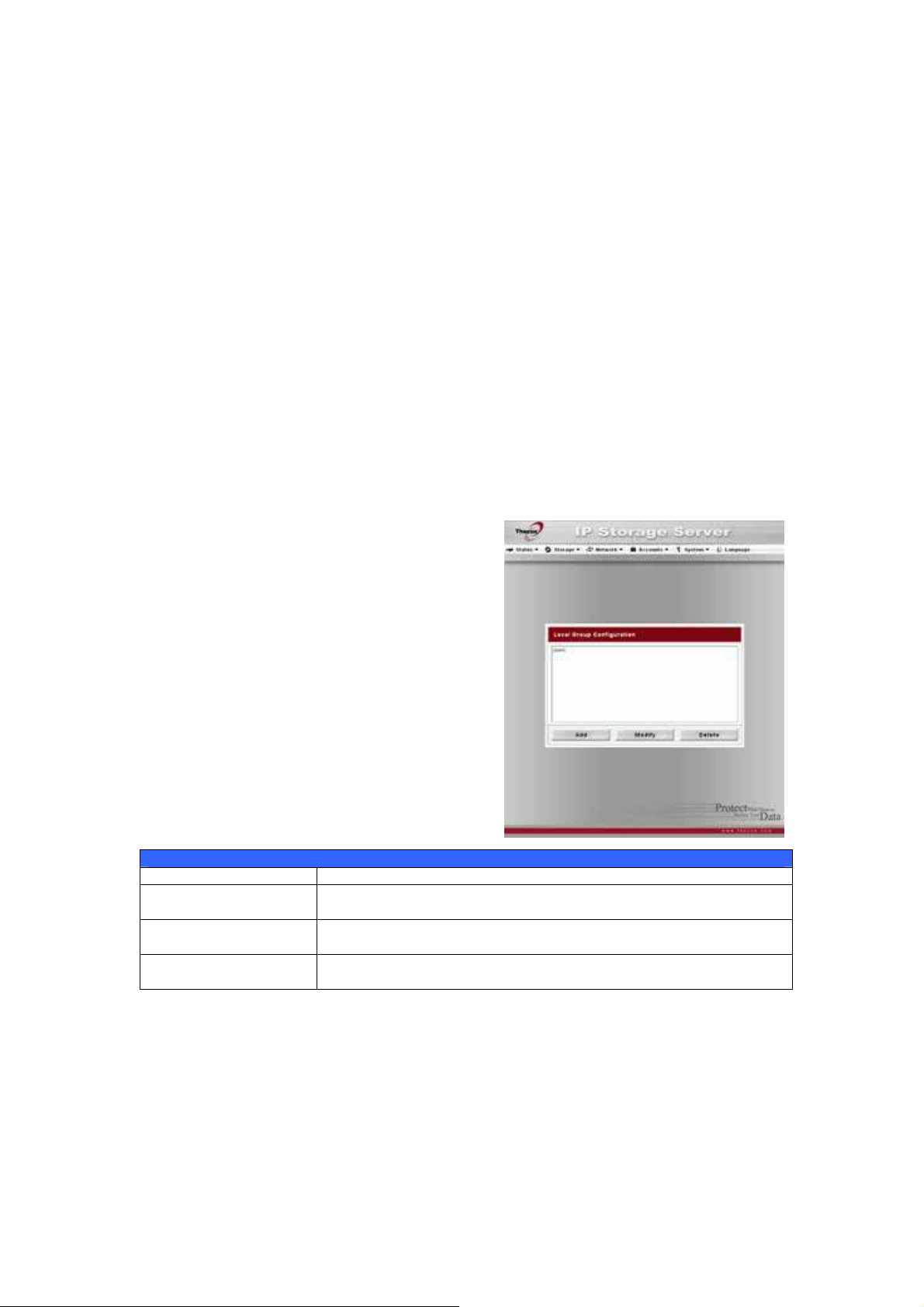

Configuration des groupes locaux..........................................................50

Ajouter des groupes................................................................................... 50

Modifier des groupes.................................................................................. 51

Supprimer des groupes .............................................................................. 51

Création d’utilisateurs et de groupes par lot............................................51

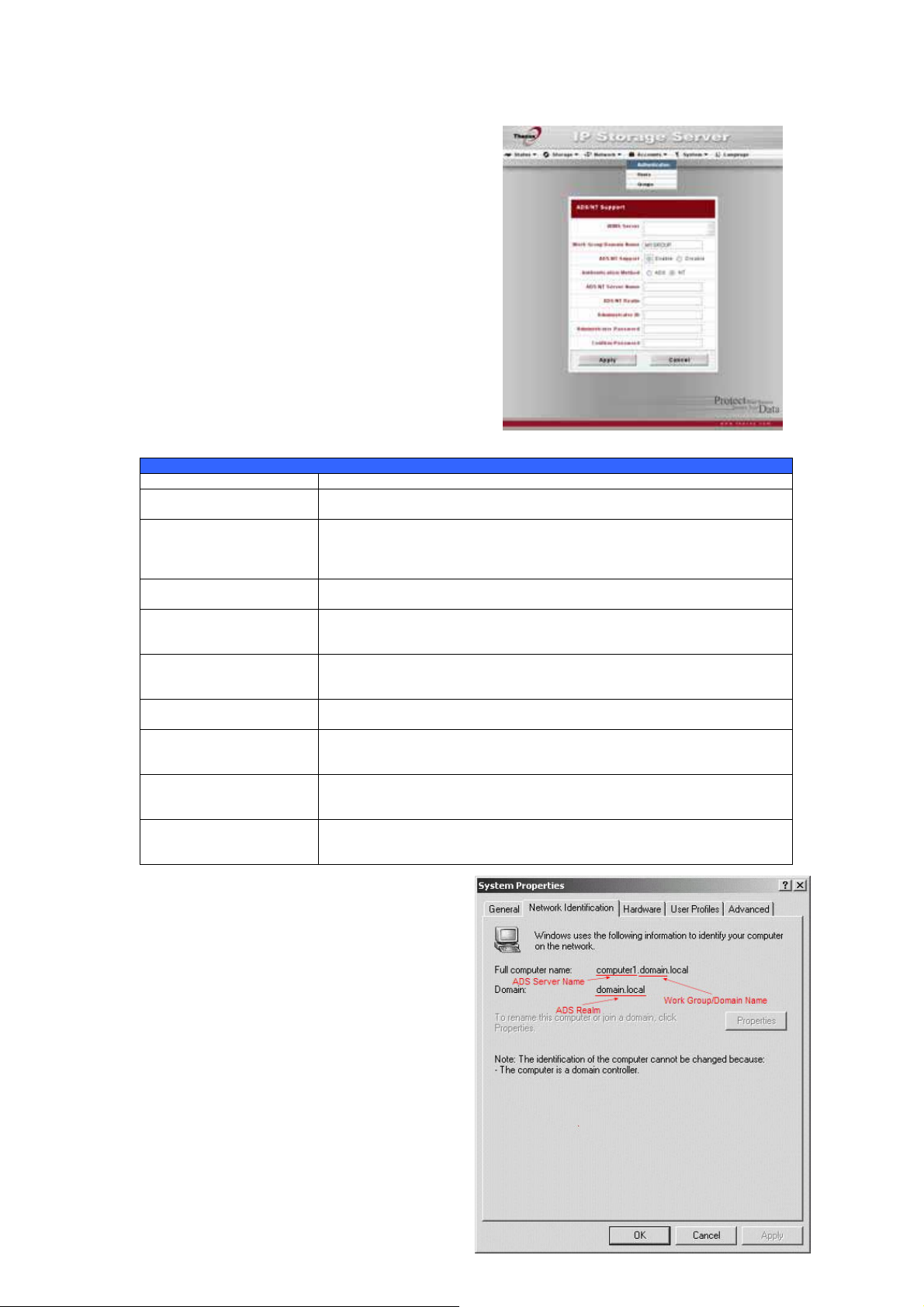

Configuration du ADS/INT....................................................................52

Réglages du système...........................................................................54

Notifications du système...................................................................... 54

Journaux du système.......................................................................... 54

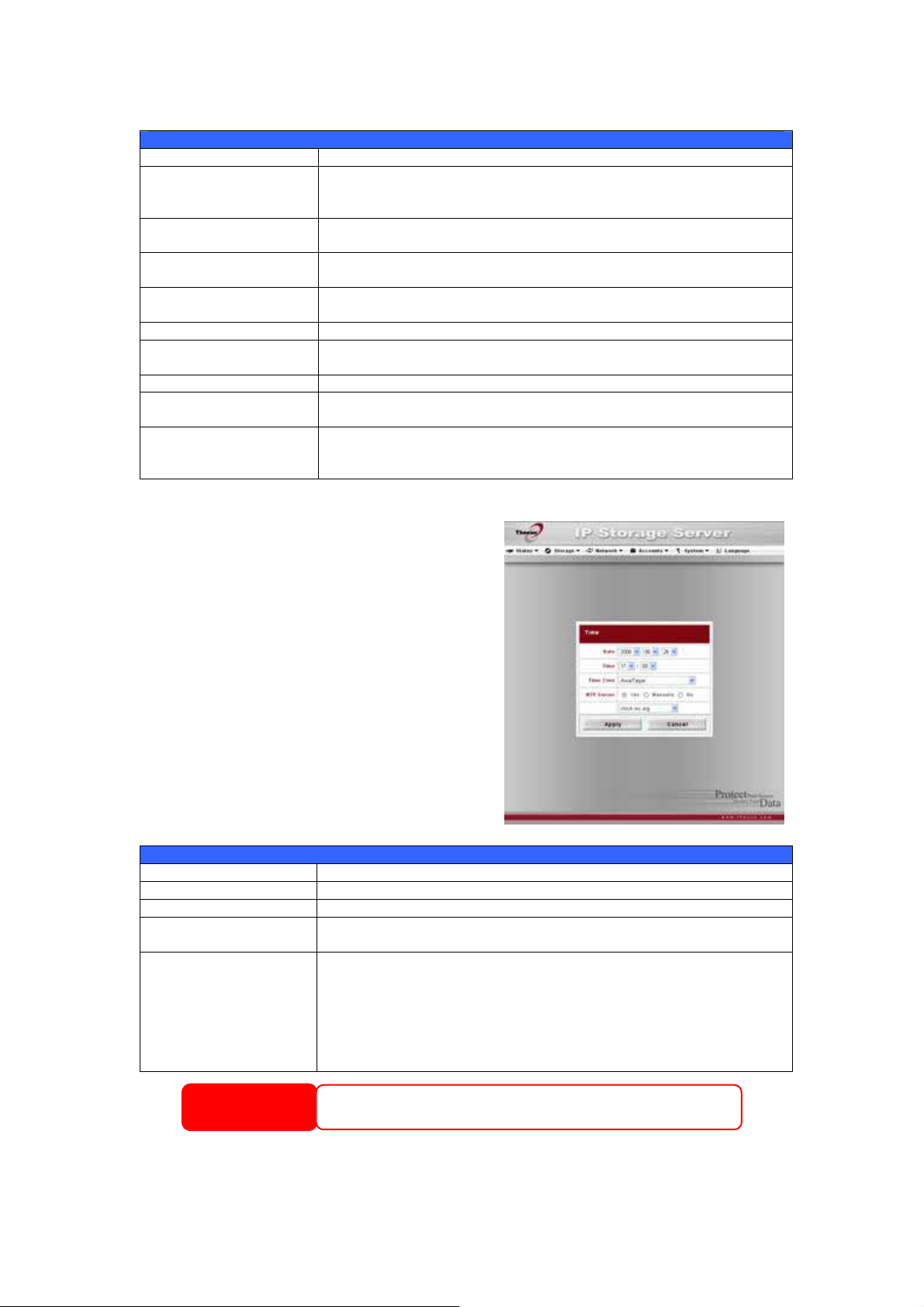

Réglages de l’heure et de la date.......................................................... 55

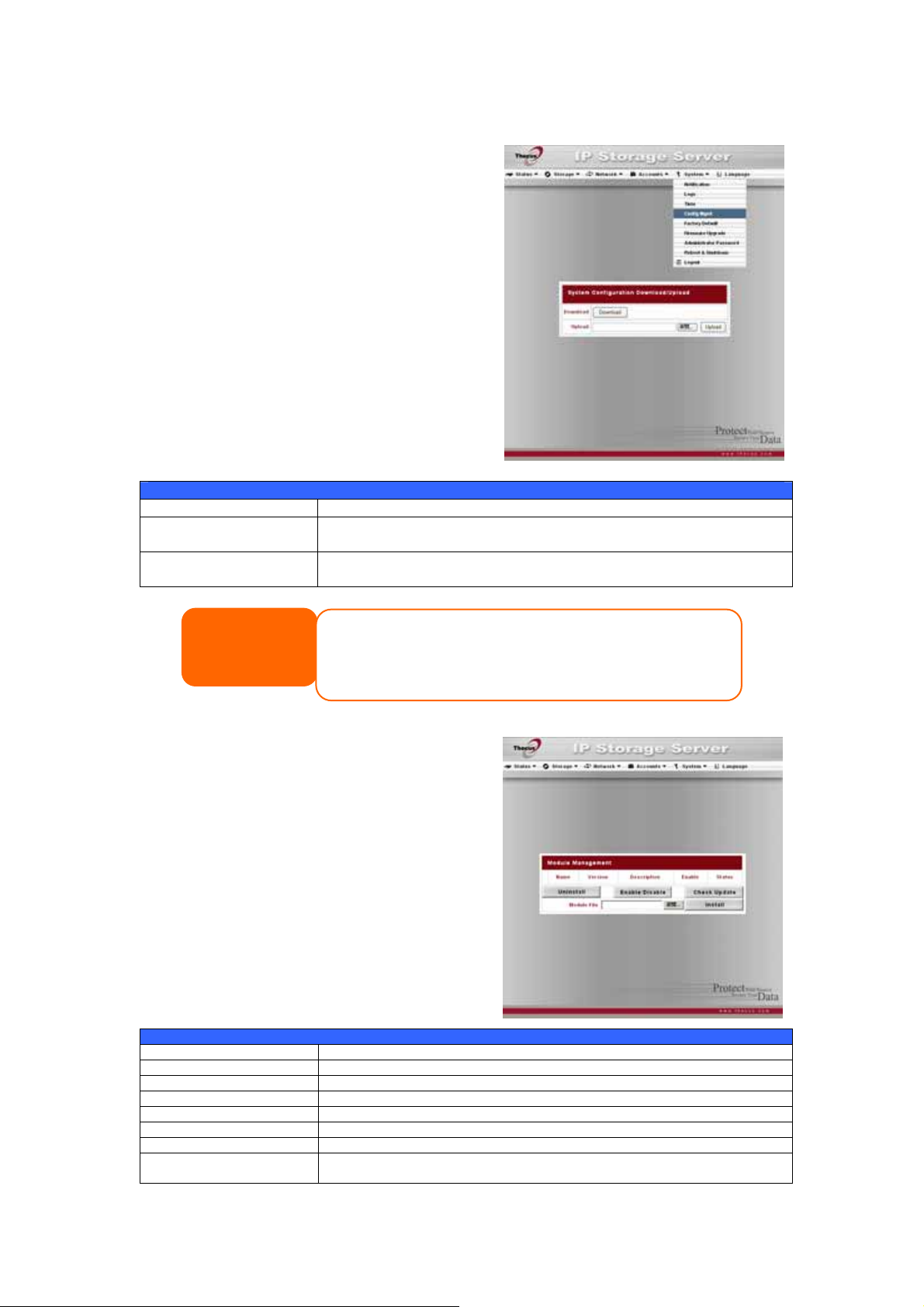

Sauvegarde et restauration de la configuration du système ...................... 56

Gestion des modules........................................................................... 56

Réinitialiser les réglages sur les réglages d’usine.....................................57

Mettre à jour le microprogramme du système......................................... 57

Changer le mot de passe de l’administrateur .......................................... 58

Redémarrer et arrêter le système ......................................................... 58

Déconnexion......................................................................................58

Chapitre 5 : Configuration des autres fonctions........................... 59

Vue d'ensemble...................................................................................59

Serveur FTP.........................................................................................59

Serveur multimédia.............................................................................60

Ajouter des dossiers multimédia partagés .............................................. 60

Connecter des DMA (adaptateurs multimédia) au serveur multimédia ........ 60

Serveur d'impression...........................................................................62

Windows XP SP2.................................................................................62

Windows Vista....................................................................................63

Chapitre 6 : Utilisation du N5200PRO.......................................... 66

Vue d'ensemble...................................................................................66

Page de connexion ..............................................................................66

Utilisation de la fonction Webdisk (Disque web).................................66

Mapper un PC client sur le N5200PRO .................................................67

Windows ........................................................................................... 67

Apple OS X........................................................................................67

Mapper le N5200PRO comme un lecteur iSCSI ....................................68

Windows 2000/XP...............................................................................68

Windows Vista....................................................................................72

Sauvegarde des fichiers ......................................................................72

Nsync ............................................................................................... 72

Ajouter une tâche Nsync............................................................................. 73

Configuration d’une cible Nsync sur un appareil Nsync .................................... 73

Configuration d’une cible Nsync sur un autre appareil ..................................... 73

Désigner le N5200PRO comme une cible Nsync.............................................. 74

Utilitaire de sauvegarde de Thecus........................................................74

Sauvegarde des données avec Windows XP............................................75

Utilitaires de sauvegarde de Apple OS X.................................................75

Chapitre 7 : Astuces et recommandations ................................... 76

Extensions de stockage USB et eSATA.................................................76

Ajouter un disque de rechange............................................................76

USB cible .............................................................................................76

Administration à distance....................................................................77

Partie I - Création d'un compte DynDNS ................................................ 77

Partie II - Activer DDNS sur le routeur................................................... 77

Partie III – Configuration des serveurs virtuels (HTTPS)...........................77

Configuration du logiciel pare-feu .......................................................78

Remplacer des disques surs endommagés ..........................................78

Panne de disque dur ........................................................................... 78

Remplacer un disque dur.....................................................................78

Reconstruction auto RAID....................................................................78

Chapitre 8 : Guide de dépannage................................................. 79

J’ai oublié mon mot de passe ..............................................................79

J’ai oublié l’adresse IP de mon réseau ................................................79

Réinitialiser l’adresse IP NAS et le mot de passe de l’Admin...............79

Je ne peut pas mapper un disque de réseau sous Windows XP ...........79

Restaurer les réglages par défaut d’usine ...........................................80

Problèmes avec les réglages de l’heure et de la date ..........................80

Appendice A : Caractéristiques techniques du produit................. 81

Caractéristiques techniques du matériel .............................................81

Caractéristiques techniques du logiciel ...............................................81

Appendice B : Service clientèle.................................................... 83

Appendice C : Points basiques du RAID ....................................... 84

Vue d'ensemble...................................................................................84

Avantages ...........................................................................................84

Performances améliorées..................................................................... 84

Sécurité des données..........................................................................84

Niveaux de RAID .................................................................................84

RAID 0..............................................................................................84

RAID 1..............................................................................................85

RAID 5..............................................................................................85

RAID 6..............................................................................................85

RAID 10............................................................................................85

JBOD................................................................................................ 85

Stripe size (Taille de secteur)..............................................................85

Espace utilisé ......................................................................................86

Appendice D : Points basiques du Service de répertoire.............. 87

Vue d'ensemble...................................................................................87

Qu’est ce que le Service de répertoire ? ..............................................87

Avantages de ADS ...............................................................................87

Appendice E : Liste de compatibilité UPS..................................... 88

Appendice F : Informations de licence......................................... 91

Vue d'ensemble...................................................................................91

Disponibilité des codes sources...........................................................91

Termes de la licence CGIC ...................................................................92

Licence Publique Générale GNU...........................................................92

Chapitre 1 : Introduction

Vue d'ensemble

Merci d'avoir choisi l’appareil de stockage sur IP Thecus N5200PRO. Le Thecus N5200PRO est un serveur de stockage facile à utiliser qui offre une approche dédiée au stockage et à la distribution des données sur un réseau. La qualité des données est garantie avec des fonctions RAID offrants la sécurité et la récupération des données – un espace de plus de 1 téraoctet est disponible pour le stockage en utilisant RAID 5 et RAID 6. Les ports Gigabit Ethernet améliorent l’efficacité du réseau et permettent au N5200PRO de prendre en charge les fonctions de gestion des fichiers, d’améliorer le partage des applications et des données et d’obtenir des temps de réponse plus rapides. Le N5200PRO offre la mobilité des données avec une fonctionnalité de changement de disque qui vous permet de changer à chaud les disques durs pour les utiliser dans un autre N5200PRO, afin de sécuriser la continuité des données dans le cas d’une panne du matériel. Le N5200PRO permet la consolidation et le partage des données entre les systèmes d’exploitation Windows (SMB/CIFS), UNIX/Linux et Apple OS X. L’interface graphique conviviale du N5200PRO prend en charge plusieurs langues.

Description du produit

Serveur de fichiers

Avant tout, le N5200PRO permet de stocker et de partager des fichiers sur un réseau IP. Grâce à un appareil de stockage en réseau NAS, vous pouvez centraliser vos fichiers et les partager facilement sur votre réseau. L’interface Web conviviale permet aux utilisateurs de votre réseau d’accéder très facilement à ces fichiers.

Pour plus d’informations sur l’interface Web, voir Chapitre 6 : Utilisation du

N5200PRO > Utilisation de la fonction WebDisk.

Serveur FTP

Grâce au serveur FTP intégré, vos amis et vos clients peuvent télécharger et téléverser des fichiers du N5200PRO sur Internet en utilisant simplement leurs logiciels FTP préférés. Vous pouvez aussi créer des comptes d’utilisateurs de façon à ce que seulement les utilisateurs autorisés aient accès.

Pour configurer le serveur FTP, voir Chapitre 5 : Configuration des autres

fonctions > Serveur FTP.

Serveur de sauvegarde

Plus besoin de risquer de perdre vos données. Grâce aux fonctionnalités de sauvegarde avancées, vous pouvez facilement sauvegarder vos fichiers importants sur le N5200PRO et même automatiser vos sauvegardes pour plus de protection.

Pour plus d’informations sur la sauvegarde de vos fichiers avec le N5200PRO, voir

Chapitre 6 : Utilisation du N5200PRO > Sauvegarde des données.

Serveur d'impression

Le serveur d’impression du N5200PRO permet de partager une imprimante IPP avec d’autres PC connectés à votre réseau.

Pour configurer le serveur d’impression, voir Chapitre 5 : Configuration des autres fonctions > Serveur d’impression.

RAID multiple

Le N5200PRO prend en charge de multiples volumes RAID sur un seul système. Vous pouvez donc créer un RAID 0 pour vos données non essentielles et créer un RAID 5 pour les données essentielles. Créez les niveaux RAID en fonction de vos besoins.

Pour configurer les modes RAID sur le N5200PRO, voir Chapitre 4 : Gestion du

système > Gestion du stockage > Liste RAID.

Support pour mode double

Le N5200PRO n’est pas seulement un serveur de fichier ; il supporte aussi les initiateurs iSCSI. Votre serveur peut accéder au N5200PRO comme un stockagedirectement-attaché sur le LAN ou sur Internet. C'est la manière la plus simple pour augmenter la capacité de vos serveurs d’application. Tous vos besoins de stockage peut être gérés et utilisés d’une manière centralisée. Les utilisat eurs ont donc une flexibilité ultime.

Pour configurer un volume iSCSI, voir Chapitre 4 : Gestion du système >

Gestion du stockage > Attribution de l’espace > Attribuer de l’espace

pour le volume iSCSI.

Gestion d’énergie avancée

Le N5200PRO a aussi une fonction de mise en marche/arrêt programmable. Grâce à cette fonction, l’administrateur peut choisir à quelle heure le système doit se mettre en marche ou s’arrêter. Cette fonction est particulièrement utile pour les personnes qui veulent économiser l’énergie. La fonction ‘Réveil par réseau’ permet à un administrateur d’allumer à distance le système sans avoir besoin d’être présent.

Pour programmer la mise en marche/l’arrêt du système, voir Chapitre 4 :

Gestion du système > Réglages du système > Redémarrage et arrêt du système > Mise en marche/arrêt programmé.

Contenu de la boîte

La boîte de votre N5200PRO devrait contenir les éléments suivants :

z Un guide d’introduction rapide z Un CD-titre z Un câble Ethernet z Un câble accessoire USB 2.0 z Un jeu de vis

Vérifiez que la boîte contient tous ces éléments. Si l'un de ces éléments manque, veuillez contacter votre revendeur.

Panneau avant

Le panneau avant du Thecus N5200PRO contient les contrôles de l’appareil, les indicateurs et les plateaux de disque dur :

Panneau avant

Elément Description

1. DOM LED (DEL DOM)

2. WAN LED (DEL WAN)

3. LAN LED (DEL LAN)

4. USB copy LEDE (DEL copie USB)

5. Busy LED (DEL Occupé )

6. USB Port (Port USB)

7. Power Button (Bouton d'alimentation)

8. Reset Button (Bouton de réinitialisation)

9. HDD Trays (Plateaux de disque dur)

10. LCD Display (Ecran LCD)

11. Up Button ▲ (

Bouton Haut ▲)

12. Down Button ▼ (Bouton Bas ▼)

13. Enter Button↵

Bouton Entrer ↵)

(

14. Escape Button ESC (Bouton Echap. ESC)

• Orange : Mise à jour du système ou démarrage du système ; les données ne sont pas encore accessibles.

• Vert : Lien au réseau

• Vert clignotant : Activité de réseau

• Vert : Lien au réseau

• Vert clignotant : Activité de réseau

• Bleu : Les fichiers sont en train d’être copiés d’un appareil

USB.

• Rouge clignotant : Le volume RAID est dégradé ou endommagé.

• Un port USB 2.0 pour des appareils USB compatibles tels que des disques USB, des imprimantes USB et des dongles USB sans fil*

Remarque : Pour une liste des dongles USB sans fil pris en charge, veuillez contacter http://esupport.thecus.com/support

• Pour allumer/éteindre le N5200PRO

• Bleu : L’appareil est allumé.

• Bleu clignotant : Le disque dur eSATA est connecté et actif.

• Pour réinitialiser le N5200PRO

• Appuyez pendant cinq secondes pendant le démarrage pour

réinitialiser l’adresse IP et le mot de passe de l’administrateur.

• Cinq plateaux de disque dur SATA 3,5"

• Des verrous sont fournis pour plus de sécurité

• Pour afficher l’état du système et les messages

d’avertissement

• Pour afficher le nom d’hôte, l’adresse IP WAN/LAN, l’état RAID et l’heure

• Appuyez pour aller vers le haut dans le menu de l’écran LCD

• Appuyez pour aller vers le bas dans le menu de l’écran LCD

• Appuyez pour confirmer une sélection dans le menu de l’écran

LCD

• Appuyez pour quitter le menu de l’écran LCD.

Plateaux de disque dur

Chacun des plateaux de disque dur du N5200PRO possède un verrou, un loquet et deux indicateurs DEL :

Plateaux de disque dur

Elément Description

Lock (Verrou) • Utilisez le verrou pour attacher le di sque dur à l’appareil Latch (Loquet) • Utilisez le loquet pour ouvrir et enl ever ou fermer et sécuriser le

HDD Power LED (DEL d’alimentation DD) HDD Access/Error LED (DEL d’accès/erreur DD)

plateau

• Bleu : Le disque dur est allumé

• Vert clignotant : Le système est en train d’accéder aux

données sur le disque dur

Panneau arrière (N5200B PRO)

Le panneau arrière du Thecus N5200B PRO contient les ports et les connecteurs.

Panneau arrière du N5200B PRO

Elément Description

1. eSATA Port (Port eSATA)

2. USB Port (Port USB)

3. USB Port (target) (Port USB (cible))

4. LAN Port (Port LAN)

5. WAN Port (Port WAN)

6. Power Switch (Bouton d’alimentation)

• Un port eSATA pour l’extension du stockage à haute vitesse

• Un port USB 2.0 pour des appareils USB compatibles tels que

des disques USB et des imprimantes USB

• Pour connecter l e N5200PRO à votre PC comme un périphérique

de stockage de données

• Un port LAN pouvant être util isé pour partager la connexion

• Un port WAN pour la connexion à un réseau Ethernet via un

routeur ou un commutateur

• Interrupteur de l’alimentation

7. Power Connector (Connecteur d'alimentation)

8. System Fan (Ventilateur du système)

9. Serial Port (Port série)

• Branchez les cordons d’alimentation fournis sur ces connecteurs

• Le ventilateur du système, qui permet de refroidir l’appareil

• Ce port est pour un appareil UPS externe

Panneau arrière (N5200BR PRO)

Le panneau arrière du Thecus N5200BR PRO contient les ports et les connecteurs.

Panneau arrière du N5200BR PRO

Elément Description

1. eSATA Port (Port eSATA)

2. USB Port (Port USB)

3. USB Port (target) (Port USB (cible))

4. 4-port Gigabit Switch (Commutateur Gigabit à 4 ports)

5. WAN Port (Port WAN)

6. Power Connector (Bouton d’alimentation)

7. Power Connector (Connecteur d'alimentation)

8. System Fan (Ventilateur du système)

9. Serial Port (Port série)

• Un port eSATA pour l’extension du stockage à haute vitesse

• Un port USB 2.0 pour des appareils USB compatibles tels que

des disques USB et des imprimantes USB

• Pour connecter l e N5200P RO à votre PC comme un périphérique de stockage de données

• Ce commutateur à 4 ports peut être utilisé pour partager la connexion

• Un port WAN pour la connexion à un réseau Ethernet via un routeur ou un commutateur

• Interrupteur de l’alimentation

• Branchez les cordons d’alimentation fournis sur ces connecteurs

• Le ventilateur du système, qui permet de refroidir l’appareil

• Ce port est pour un appareil UPS externe

Chapitre 2 : Installation du matériel

Vue d'ensemble

Votre N5200PRO a été conçu pour une installation facile. Le chapit re suivant va vous aider à installer et à configurer rapidement votre N5200PRO pour l’utilisation. Veuillez le lire attentivement pour éviter d’endommager votre appareil pendant l’installation.

Avant de commencer

Avant de commencer, prenez les précautions suivantes :

1. Veuillez lire et comprendre la section Safety Warnings (Avertissements de sécurité) qui se trouve au début de ce manuel.

2. Si possible, utilisez un bracelet antistatique pen dant l’installation pour réduire le risque de décharge électrostatique pouvant endommager les composants électroniques du N5200PRO.

3. Faites attention à ne pas utiliser des tournevis aimantés près des composants électroniques du N5200PRO.

Installation du disque dur

Le N5200PRO prend en charge jusqu’à cinq disques durs 3,5" Serial ATA (SATA). Pour installer un disque dur dans le N5200PRO, suivez les étapes suivantes :

1. Enlevez un plateau de disque dur du N5200PRO.

2. Faites glisser le nouveau disque dur SATA dans le plateau et serrez les vis.

3. Insérez le disque dur et le plateau dans le N5200PRO jusqu’à ce que vous entendiez un clic et attachez-le avec une clé si désiré.

4. L’indicateur DEL vert s’allume lorsque vous accédez au disque dur.

Remarque

Si votre DD faisait partie d’un RAID 1 ou 5, il se reconstruira automatiquement. Si vous remplacez tous les disques par des disques de plus grande capacité, vous devrez vous connecter comme Administrateur et formater les disques.

Branchement des câbles

Pour connecter le N5200PRO à votre réseau, suivez les étapes suivantes :

1. Branchez le câble Ethernet de votre réseau sur le port WAN du panneau arrière du N5200PRO.

Branchez le cordon d’alimentation

2. fourni sur la prise d’alimentation universelle du panneau arrière. Branchez l’autre extrémité du cordon d’alimentation sur la prise d’un suppresseur de surtension. Appuyez sur l’interrupteur d'alimentation pour allumer l'alimentation.

3. Appuyez sur le bouton d'alimentation du panneau avant pour mettre en marche le N5200PRO.

Vérification de l’état du système

Après avoir branché et allumé le N5200PRO, vérifiez si l’état du système est normal ou s’il y a des problèmes en regardant les indicateurs du panneau avant et des plateaux de disque dur.

Etat du système normal

L’état du système est normal si :

1. Les indicateurs DEL WAN et LAN

sont allumés en vert (si les deux sont connectés).

2. L’indicateur DEL d’alimentation

du panneau avant est allumé en bleu.

3. Les indicateurs d’alimentation D

de chaque plateau de DD son allumés en bleu (si tous les disques durs ont été installés).

4. L’adresse IP par défaut du

WAN est 192.168.1.100.

port

Problème du système

Il y a

un problème avec le système

i :

1. L’indicateur DEL de système occupé est allumé en rouge.

Dans le cas d’un problème du système, voir Cha

e dépannage.

ATTENTION

pitre 8 : Guide

Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur du N5200PRO. Veuillez contacter votre distributeur pour une réparation.

Chapitre 3 : Première configuration

Vue d'ensemble

Une fois que l’appareil a été correctement installé, qu’il a été branché sur votre réseau et qu’il a été allumé, vous pouvez commencer à configurer le N5200PRO pour qu’il soit accessible par les utilisateurs du réseau. Vous pouvez conf igurer votre N5200PRO de deux manières : en utilisant Thecus Setup Wizard

(l’Assistant de configuration Thecus) ou en utilisant LCD display (l’Ecran LCD). Suivez les étapes suivantes pour configurer le logiciel la première fois.

Assistant de configuration Thecus

L’Assistant de configuration Thecus facilite grandement la configuration du N5200PRO. Pour configurer le N5200PRO à l’aide de l’Assistant de configuration, suivez les étapes suivantes :

1. Insérez le CD d’installation dans votre lecteur de CD-ROM (le PC hôte doit être connecté au réseau).

2. L’Assistant de configuration devrait automatiquement démarrer. Si ce n’est pas le cas, naviguez le CD-ROM et double-cliquez sur Setup.exe.

Remarque

3. L’Assistant de configuration démarrera et détectera automatiquement tous les appareils de stockage Thecus sur votre réseau. Si aucun appareil n’est détecté, vérifiez votre connexion et reportez-vous au Chapitre 8: Guide

de dépannage pour de l’aide.

Pour les utilisateurs de MAC OS X, double-cliquez sur l’Assistant de configuration de Thecus 1.1.6.dmg

4. Choisissez le N5200PRO que vous voulez configurer.

5. Enregistrez-vous avec le compte d’administrateur et le mot de passe. Le compte d’administrateur et le mot de passe par défaut sont “admin”.

6. Choisissez le nom de votre N5200PRO et configurez l’adresse IP du réseau. Si votre routeur ou votre commutateur est configuré en tant que serveur DHCP, il est recommandé de configurer le N5200PRO pour qu’il obtienne automatiquement une adresse IP. Vous pouvez aussi utiliser une adresse IP fixe et entrer manuellement l’adresse du serveur DNS.

7. Changez le mot de passe par défaut de l’administrateur.

8. Terminé ! Ouvrez l’interface Web d’administration du N5200PRO en appuyant sur le bouton Start Browser (Lancer le navigateur). Vous pouvez aussi maintenant configurer un autre N5200PRO en cliquant sur le bouton Setup Other Device (Configurer un autre appareil). Cliquez sur Exit (Quitter) pour quitter l'assistant.

ôte avant de pouvo

pare

Remarque

L’Assistant de configuration de Thecus est conçu pour l’installation sur des systèmes avec Windows XP/2000 ou Mac OSX ou une version ultérieure. Les utilisateurs avec d’autres systèmes d’exploitation devront installer l’Assistant de configuration de Thecus sur une m

hine h

ir utiliser l’

il.

Utilisation de l’écran LCD

Le N5200PRO est équipé d’un écran LCD sur le panneau avant pour faciliter l'affichage de l'état et les réglages. Il y a quatre boutons sur le panneau avant qui permettent d'utiliser les fonctions de l'écran LCD.

Contrôles de l’écran LCD

Utilisez les boutons Up (Haut) (▲), Down (Bas) (▼), Entrer (↵) et Escape (Echap). (ESC) pour choisir entre les diverses options de menu et pour changer

les réglages de configuration du N5200PRO. Le tableau suivant décrit les boutons du panneau de contrôle avant :

Contrôles de l’écran LCD

Icône Fonction Description

▲ Bouton Haut Pour choisir l’option de réglage de configuration précédente.

▼

↵

ESC Echap Pour quitter et retourner au menu précédent.

Bouton Bas Entrer

Pour choisir l’option de réglage de configuration suivante. Pour ouvrir l’option d’un menu, d’un sous-menu ou le réglage d’un paramètre.

Il y a deux modes d’utilisation pour l’écran LCD : Display Mode (Mode

d’affichage) et Management Mode (Mode de gestion).

Mode d'affichage

Pendant l’utilisation normale, l’écran LCD sera en Display Mode (Mode d’affichage).

Mode d'affichage

Elément Description

Host Name (Nom d’hôte) WAN (WAN) Réglage IP WAN. LAN (LAN) Réglage IP LAN. Link Aggregation (Agrégation de lien) Disk Info (Info disque) Etat du disque inséré dans la fente. RAID (RAID) Etat RAID. System Fan (Ventilateur du système) CPU Fan (Ventilateur CPU) 2006/06/16 12:00 Heure du système.

Nom d’hôte du système.

Etat d’agrégation de lien (N5200PRO seulement).

Etat du ventilateur du système.

Etat du ventilateur de l’unité centrale.

Le N5200PRO affichera chacun de ces messages pendant 1-2 secondes sur l’écran

LCD, l’un après l’autre.

Copie USB

La fonction de copie USB permet de copier des fichiers enregistrés sur des appareils USB tels que des disques USB ou des appareils photos numériques sur le N5200PRO en appuyant sur un seul bouton. Pour utiliser la fonction de copie USB, suivez les étapes suivantes :

1. Branchez votre appareil USB sur un port USB du panneau avant.

2. Dans le Display Mode (Mode d’affichage), appuyez sur le Down Button (Bouton Bas) ().▼

3. Le message “USB Copy?” (Copie USB) s’affiche sur l’écran LCD.

4. Appuyez sur Entrer (↵); le N5200PRO commencera à copier les disques USB connectés au port du panneau avant.

5. Toutes les données seront copiées dans le dossier système appelé “USBcopy”.

Mode de gestion

Pendant l’installation et la configuration, l’écran LCD sera en Management Mode (Mode de gestion).

Pour aller au Mode de gestion, appuyez sur Entrer (↵); un message “Enter Password” (Entrer un mot de passe) s’affichera sur l’écran LCD.

Pour l’instant, l’administrateur doit entrer le bon mot de passe de l’écran LCD. Le système vérifiera si le mot de passe de l’écran LCD a été correctement entré. Le mot de passe par défaut de l’écran LCD est “0000”. Si le bon mot de passe a été entré, le menu du Management Mode (Mode de gestion) s’affichera.

Mode de gestion

Elément Description

WAN Setting (Réglage WAN) LAN Setting (Réglage LAN) Link Agg. Setting (Réglage Agrég. de lien) Change Admin Passwd (Changer le mot de passe admin) Reset to Default (Réinitialiser les réglages) Exit (Quitter) Management Mode (Pour quitter le) Mode de gestion

Remarque

Adresse IP et masque de sous-réseau de vos ports WAN. Adresse IP et masque de sous-réseau de vos ports LAN. Choisissez Load Balance (Balance de la charge) ou Failover

(Basculement). (N5200B PRO seulement) Pour changer le mot de passe de l’administrateur pour

l’utilisation de l’écran LCD. Pour restaurer les réglages par défaut.

Display Mode (et retourner au) Mode d’affichage.

Vous pouvez aussi changer votre mot de passé LCD en utilisant l’interface Web d’administration, en allant sur System (Système) > Administrator Password (Mot de passé de l’administrateur). Pour plus d’informations sur l’interface Web d’administration, voir

itre 4 : Gestion du système.

Cha

Méthode de configuration typique

Dans l’interface Web d’administration, vous pouvez commencer à configurer votre N5200PRO pour l’utilisation sur votre réseau. La configuration du N5200PRO se fait normalement en cinq étapes, décrites ci-dessous.

Pour plus d’informations sur l’utilisat ion de l’interface Web d’administration, voir Chapitre 4 : Gestion du système > Interface Web d’administration.

Étape 1 : Configuration du réseau

Dans l’interface Web d’administration, vous pouvez configurer les réglages de réseau du N5200PRO pour votre réseau. Vous pouvez accéder au menu Network (Réseau) à partir de la barre de menu. Pour plus d’informations sur la configuration des réglages de réseau, voir

Chapitre 4 : Gestion du système > Gestion du réseau.

Étape 2 : Création d’un volume RAID

Les administrateurs peuvent ensuite configurer les réglages du RAID et construire leurs volumes RAID. Vous pouvez accéder aux réglages du RAID à partir de la barre de menu de l’interface Web d’administration en navigant vers Storage (Stockage) > RAID (RAID).

(Pour plus d’informations sur la configuration du RAID, voir Chapitre 4 : Gestion du système > Configuration du RAID.

Vous n'êtes pas sûr de quel niveau du RAID à utiliser ? Pour plus d’informations sur les différents niveaux RAID, voir Appendice C: Points basiques du RAID.

Étape 3 : Créer des utilisateurs locaux ou configurer l’authentification

Une fois que le RAID est prêt, vous pouvez commencer à créer des utilisateurs locaux pour le N5200PRO ou vous pouvez choisir de configurer des protocoles d’authentification tels que le Service de répertoire (AD).

Pour plus d’informations sur la gestion des utilisateurs, voir Chapitre 4 : Gestion du système > Gestion des utilisateurs et des groupes.

Pour plus d’informations sur la configuration du Service de répertoire, voir

Chapitre 4 : Gestion du système > Gestion des utilisateurs et des groupes > Configuration de ADS/NT.

Pour plus d’informations sur les avantages d’un Service de répertoire, voir

Appendice D : Points basiques du Service de répertoire.

Étape 4 : Créer des dossiers et configurer ACL

Une fois que des utilisateurs ont été ajoutés à votre réseau, vous pouvez commencer à créer des dossiers sur le N5200PRO et contrôler l’accès des utilisateurs pour chacun de ces dossiers en utilisant des Listes de contrôle d’accès de dossier.

Pour plus d’informations sur la gestion des dossiers, voir Chapitre 4 : Gestion du système > Gestion des dossiers.

Pour plus d’information sur les Listes de contrôle d’accès de dossier, voir

Chapitre 4 : Gestion du système > Gestion des dossiers > Listes de

contrôle d’accès de dossier (ACL).

Étape 5 : Lancer les services

Vous pouvez finalement commencer la configuration des différents services du N5200PRO pour les utilisateurs de votre réseau. Vous trouverez plus d’informations sur chacun de ces services en cliquant sur les liens ci-dessous :

SMB/CIFS Protocole de fichiers Apple (AFP) Système de gestion de fichiers en réseau (NFS)

Protocole de transfert de fichiers (FTP)

Serveur multimédia Serveur d’impression

Chapitre 4 : Gestion du système

Vue d'ensemble

Le N5200PRO possède une Web Administration Interface (Interface Web d’administration) facile à utiliser. Grâce à celle-ci, vous pouvez configurer et

surveiller le N5200PRO n'importe où sur le réseau.

Interface Web d’administration

Vérifiez que votre réseau est connecté à Internet. Pour accéder à l’Interface Web d’administration du N5200PRO :

1. Entrez l’adresse IP du N5200PRO dans votre navigateur. (L’adresse IP par défaut est http://192.168.1.100)

Remarque

2. Entrez votre nom d’administrateur et votre mot de passe pour vous connecter au système. Les réglages par défaut sont :

L’adresse IP du réseau de votre ordinateur doit être sur le m ême sousmasque que le N5200PRO. Si le N5200PRO a l’adresse IP par défaut

192.168.1.100, l’adresse IP du PC doit être 192.168.1.x, où x est un numéro entre 1 et 254, mais pas 100.

Nom d’utilisateur : admin Mot de passe : admin

Si vous avez changé votre mot de passe dans l’assistant de configuration, utilisez votre nouveau mot de passe.

Lorsque vous êtes connecté en tant qu’administrateur, vous verrez Web Administration Interface (l’Interface Web d’administration). Vous pouvez l’utiliser pour configurer et surveiller pratiquement n’importe quelle aspect du N5200PRO n'importe où sur le réseau.

Barre de menu

La Barre de menu est où vous trouverez tous les écrans d’information et tous les réglages du système du N5200PRO. Les réglages sont séparés en plusieurs groupes dans la barre de menu :

Barre de menu

Elément Description

Status (Etat) L’état actuel du système du N5200PRO. Storage (Stockage) Informations et réglages des appareils de stockage installés sur

le N5200PRO.

Network (Réseau) Informations et réglages des connexions réseau ainsi que des

divers services du N5200PRO.

Accounts (Comptes) Permet la configuration des utilisateurs et des groupes. System (Système) Diverses informations et réglages du système N5200PRO. Language (Langue) Choisissez votre langue préférée.

Déplacez votre curseur sur l’un de ces éléments pour afficher le menu déroulant de sélection de chaque groupe.

Dans les sections suivantes, vous trouverez des explications détaillées sur chaque fonction et des instructions pour configurer votre N5200PRO.

Sélection de la langue

Le N5200PRO prend en charge les l angues suivantes :

• Anglais

• Français

• Allemand

• Italien

• Chinois traditionnel

• Chinois simplifié

• Japonais

• Coréen

• Espagnol

Dans la barre de menu, cliquez sur

Language (Langue) ; l‘écran Change Language (Changer la langue)

apparaît. Cet écran permet de choisir la langue désirée pour le N5200PRO. Appuyez sur Apply (Appliquer) pour confirmer votre sélection.

Menu d’état

Le menu Status (Etat) de la barre de menu permet de visualiser différents aspects du N5200PRO Avec celui-ci, vous pouvez vérifier l’état du N5200PRO et aussi afficher certains détails comme la version du microprogramme et la durée de fonctionnement.

Informations du produit

Lorsque vous vous êtes connecté, l’écran basique Product Information (Informations du produit) s’affiche, qui contient les informations Manufacturer

(Fabricant), Product No. (No du produit), Firmware Version (Version du microprogramme) et Up Time (Durée de fonctionnement).

Informations du produit

Elément Description

Manufacturer (Fabricant) Product No. (No. du produit) Firmware version (Version du microprogramme) Up time (Durée de fonctionnement)

Pour retourner de nouveau à cet écran, allez sur Status (Etat) > About (A propos de).

Affiche le nom du fabricant du système. Affiche le numéro du modèle du système. Affiche la version du microprogramme.

Affiche la durée totale de fonctionnement du système.

Etat du système/service

Dans le menu Status (Etat), choisissez l’élément System (Système) ; les écrans

System Status (Etat du système) et Service Status (Etat du service)

apparaissent. Ces écrans contiennent des informations basiques sur l’état du système et du service.

État du système

Elément Description

CPU Loading (%) (Charge CPU (%)) CPU Fan Speed (Vitesse du ventilateur CPU) System Fan Speed (Vitesse du ventilateur du système) Up time (Durée de fonctionnement)

Affiche la charge de l’unité centrale du N5200PRO. Affiche la vitesse du ventilateur de l’unité centrale.

Affiche la vitesse du ventilateur du système.

Indique depuis combien de temps le système a été en marche.

Etat du service

Elément Description

AFP Status (Etat AFP) L’état du serveur AFP (Protocole de fichiers Apple). NFS Status (Etat NFS) L’état du serveur NFS (Système de gestion de fichiers en

réseau). SMB/CIFS Status (Etat SMB/CIFS) FTP Status (Etat FTP) L’état du serveur FTP. Media Server (Serveur multimédia) Nsync Status (Etat Nsync) UPnP Status (Etat UPnP)

L’état du serveur SMB/CIFS.

L’état du serveur multimédia.

L’état du serveur Nsync.

L’état du service UPnP.

Informations du système

Dans le menu Status (Etat), choisissez l’élément Info (Info) ; l’écran System

Information (Informations du système) apparaît. Vous pouvez

changer les informations du système qui apparaissent dans la page de connexion en entrant les nouvelles informations ici et en appuyant sur Apply (Appliquer) pour confirmer.

Informations du système

Elément Description

System Description (Description du système)

Affiche la description du système, qui apparaît aussi dans la

page de connexion.

État de l’imprimante

Dans le menu Status (Etat), choisissez l’élément Printer

(Imprimante) ; l’écran Printer Information (Informations de l’imprimante) apparaît. Cet écran

contient les informations suivantes sur l’imprimante USB branchée sur le port USB.

État de l’imprimante

Elément Description

Manufacturer (Fabricant) Model (Modèle) Affiche le modèle de l’imprimante USB. Status (Etat) Affiche l’état de l’imprimante USB. Remove document from Queue (Enlever le document de la file d’attente) Restart Printer service (Redémarrer le service d'imprimante)

Affiche le nom du fabricant de l’imprimante USB.

Cliquez pour enlever tous les documents de la file d’attente de

l’imprimante.

Cliquez pour redémarrer le service d’imprimante.

Si un travail d’imprimante corrompu est envoyé à l’imprimante, l’impression peut échouer. Si les travaux d’impression semble ‘gelés’, appuyez sur le bouton Remove All Documents (Enlever tous les documents) pour effacer la file d’attente de l’imprimante pour résoudre le problème.

Pour plus d’informations sur la configuration du serveur d’impression, voir

Chapitre 5 : Configuration des autres fonctions > Serveur d’impression.

Réglages UPS

Le N5200PRO peut aussi prendre en charge des systèmes d’alimentation sans coupure, pour plus de sécurité et d’accessibilité aux données dans le cas d’une panne de courant.

Dans le menu Status (Etat), choisissez l’élément UPS; l’écran UPS Setting (Réglage UPS) apparaît. Effectuez les changements désiré puis appuyez sur Apply (Appliquer) pour confirmer les changement. Le tableau suivant contient une description détaillée de chaque élément.

Réglages UPS

Elément Description

UPS Monitoring (Surveillance UPS) Pour activer ou désactiver la surveillance UPS. Manufacturer (Fabricant) Choisissez le nom du fabricant UPS et le numéro

du modèle dans les listes déroulantes.

Battery Status (Etat de la batterie) L’état de la batterie UPS. Power (Alimentation) L’état de l’alimentation allant directement vers le

Seconds between power failure and first notification (Secondes entre panne de courant et premier avertissement) Seconds between subsequent power failure notifications (Secondes entre les autres avertissements de panne de courant) Shutdown the system when the battery charge is less than (Arrêter le système lorsque le niveau de la batterie est moins de) Apply (Appliquer) Appuyez sur Apply (Appliquer) pour enregistrer

UPS. Le délai entre une panne de courant et le premier message d’avertissement, en secondes.

Le délai entre les autres messages d’avertissement, en secondes.

Niveau minimum de la batterie à atteindre pour que le système s’arrête automatiquement.

les changements.

Pour une liste des systèmes UPS pris en charge, voir Appendice E : Liste de

compatibilité UPS.

Réveil par le réseau LAN (WOL)

Le N5200PRO peut être réveillé du mode sommeil via un port WAN.

Dans le menu Status (Etat), choisissez l’élément WOL ; l’écran Wake-up On Lan

Configuration (Configuration du réveil par le réseau LAN) apparaît. Vous pouvez choisir entre Enable (Activer) et Disable (Désactiver).

Configuration du Réveil par le réseau LAN

Elément Description

WOL Servic (Service WOL) Apply (Appliquer) Cliquez sur Apply (Appliquer) pour enregistrer les

Enable (Activer) ou Disable (Désactiver) le service WOL.

changements.

Gestion de l’alimentation

Vous pouvez utiliser la Gestion de l’alimentation du N5200PRO pour économiser de l’énergie et de l’argent en programmant le N5200PRO pour qu’il s’allume et s’éteigne automatiquement à certaines heures.

Dans le menu Status (Etat), choisissez l’élément Power Mgmt (Gestion de l’alimentation) ; l’écran Schedule Power On/Off

(Marche/Arrêt programmé)

apparaît. Pour programmer le N5200PRO

pour qu’il s’allume et s’éteigne à certaines heures, cochez en premier la case Enable Schedule Power On/Off (Activer marche/arrêt programmé) pour activer la fonction.

Choisissez ensuite simplement une heure de mise en marche et d’arrêt pour chaque jour de la semaine, en utilisant les différents menus déroulants.

Finalement, cliquez sur Apply (Appliquer) pour enregistrer les changements. Par exemple – Lundi : Marche : 8:00 ; Arrêt : 16:00

Le système s’allumera automatiquement Lundi à 8:00 et s’éteindra automatiquement Lundi à 16:00. Le système s’allumera pour le reste de la semaine.

Si vous choisissez une heure de mise en marche et que vous ne réglez pas une heure d'arrêt, le système s’allumera et restera allumé jusqu’à ce qu’une heure d’arrêt soit programmée ou jusqu’à ce que vous l’éteignez manuellement.

Par exemple – Lundi : Marche : 8:00 Le système s’allumera automatiquement Lundi à 8:00 et ne s’éteindra pas sauf si vous l’éteignez manuellement.

Vous pouvez aussi utiliser deux heures de mise en marche et d’arrêt pendant un même jour. Le système suivra vos réglages.

Par exemple – Lundi : Off : 8:00 ; Arrêt : 16:00 Le système s’éteindra automatiquement Lundi à 8:00. Le système s’éteindra aussi Lundi à 16:00 s'il a été rallumé. Si le système est toujours éteint Lundi à 16:00, le système restera éteint.

Gestion du stockage

Le menu Storage (Stockage) affiche l’état des appareils de stockage installés dans le N5200PRO, et contient des options de configuration du stockage comme RAID et les réglages des disques et les réglages de configuration des dossiers, ainsi que les réglages Nsync.

Informations des disques

Dans le menu Storage (Stockage), choisissez l’élément Disks (Disques) ; l’écran Disks Information (Informations des disques) apparaît. Dans celui-ci, vous pouvez visualiser divers éléments des disques durs SATA installés. Des lignes vides indiquent qu’u disque dur SATA n’est pas actuellement installé dans la fente correspond

ante.

Informations des disques

Elément Description

Disk No. (No. disque) Indique l’emplacement d’un disque. Capacity (Capacité) Affiche la capacité d’un disque dur SATA. Model (Modèle) Affiche le nom du modèle d’un disque dur SATA. Firmware (Microprogramme) Status (Etat) Indique l’état d’un disque. Peut indiquer OK, Warning

Total Capacity (Capacité totale) Disk Power Management (Gestion d’énergie du disque)

Affiche la version du microprogramme d’un disque dur SATA.

(Avertissement) ou Failed (Echec). Affiche la capacité totale d’un disque dur SATA.

L’administrateur peut régler un disque pour qu’il s’éteigne automatiquement après une certaine période.

Remarque

Lorsque l’état est Avertissement, cela indique généralement que le disque dur contient des mauvais secteurs. Ceci est indiqué à titre de précaution seulement et vous devriez considérer changer les disques.

Informations S.M.A.R.T.

Dans l’écran Disks Information (Informations des disques), l’état de

chaque disque est affiché dans la colonne

Status (Etat). Cliquez sur OK ou sur Warning (Avertissement) pour afficher la

fenêtre S.M.A.R.T Information (Informations S.M.A.R.T.) pour un disque

particulier.

Informations S.M.A.R.T.

Elément Description

Tray Number (Numéro du plateau) Model (Modèle) Le nom du modèle du disque dur installé. Power ON Hours (Heures MARCHE)

Temperature Celsius (Température en Celsius) Reallocated Sector Count (Nombre de secteurs réalloués)

Current Pending Sector (Secteur actuel en attente)

Raw Read Error Rate (Taux d’erreur de lecture brute)

Seek Error Rate (Taux des erreurs de recherche)

Back (Retour) Appuyez sur Back (Retour) pour retourner à l’écran Disks

Le numéro du plateau qui contient le disque dur.

Compteur de la durée en heures dans l’état allumé. La valeur brute de cet attribut indique la durée totale en heures (ou minutes ou secondes, en fonction du fabricant) dans l'état allumé. La température du disque dur, en degrés Celsius.

Le nombre de secteurs réalloués. Lorsque le disque dur détecte une erreur de lecture/écriture/vérification, il marque ce secteur comme "Réalloué" et transfert les données dans une zone réservée spéciale (zone de sauvegarde). Ce processus est appelé un remappage et les secteur "réalloués" sont appelés des remaps. C’est pourquoi, sur les nouveaux disques durs, vous ne pouvez pas voir les "blocs défectueux" lorsque vous analysez la surface – tous les blocs défectueux sont cachés dans des secteurs réalloués. Cependant, plus il y a de secteurs réalloués, plus la différence de vitesse de lecture/écriture pourra être visible (jusqu’à 10% plus lent). Le nombre de secteurs instables (en attente d’un remappage). La valeur brute de cet attribut indique un nombre total de secteurs en attente d'un remappage. Plus tard, lorsque certains de ces secteurs ont été lus avec succès, cette valeur diminuera. Si des erreurs se produisent toujours pendant la lecture de ces secteurs, le disque dur essayera de restaurer les données et de les transférer vers la zone réservé du disque (zone de sauvegarde) et indiquera ce secteur comme ayant été remappé. Si la valeur de cet attribut est zéro, cela indique que la qualité de la surface correspondante est basse. La valeur de cet attribut dépend des erreurs de lecture et de l’état de la surface du disque, et indique le taux d’erreur de lecture qui se sont produites pendant la lecture des données sur la surface d’un disque. Une valeur basse indique qu’il y a un problème avec soit la surface du disque, soit les têtes de lecture/écriture. Le taux des erreurs de recherche des têtes magnétiques. S’il y a un problème avec le système de positionnement mécanique, un dommage servo ou une dilatation thermique du disque dur, des erreurs peuvent se produire. Beaucoup d’erreurs de recherche indiquent un détérioration de la surface du disque et un problème mécanique du sous-système.

Information (Informations du disque).

Remarque

Si le Nombre de secteurs réalloués ou le Secteur actuel en attente d’un disque dur n’est pas zero, l’état du disque dur indiquera “Avertissement”. Cet avertissement est seulement utilisé pour avertir l'administrateur du système qu'il y a des mauvais secteurs sur le disque, et qu’il est recommandé de remplacer le disque dur dès que

ossible.

Informations RAID

Dans le menu Storage (Stockage), choisissez l’élément RAID; l’écran RAID List (Liste RAID) apparaît.

Cet écran contient une liste des volumes RAID résidant sur le N5200PRO. Dans celui-ci, vous pouvez obtenir des informations comme l’état de vos volumes RAID ainsi que la capacité allouée pour les données, le USB cible et iSCSI. Il y a aussi un graphique qui représente la distribution actuelle du volume RAID.

Pour configurer les réglages du RAID, appuyez sur le bouton RAID Config

(Config RAID) pour aller à l’écran RAID Configuration (Configuration du RAID).

Informations RAID

Elément Description

Select (Sélectionner) Utilisé pour sélectionner un volume RAID. Master RAID (RAID maître) ID (ID) L’ID du volume RAID.2

RAID Level (Niveau du RAID) Status (Etat) Indique l’état du volume RAID. Peut indiquer Healthy (Bonne

Disks Used (Disques utilisés) Total Capacity (Capacité totale) Data Capacity (Capacité de données) USB Capacity (Capacité USB) iSCSI Capacity (Capacité iSCSI) RAID Config (Config RAID) Space Allocation (Distribution de l’espace)

Le volume RAID actuellement sélectionné comme le volume RAID maître.

REMARQUE : Les ID des RAID doivent être uniques.

Affiche la configuration du volume RAID.

santé), Degraded (Dégradé) ou Damaged (Endommagé). Les disques durs utilisés pour former le RAID.

Capacité totale du volume RAID.2 La capacité utilisée et la capacité totale utilisée par les données

de l’utilisateur. Indique la capacité allouée au mode USB cible.

Indique la capacité allouée à iSCSI. Appuyez sur ce bouton pour configurer des volumes RAID. Appuyez ici pour ajuster la distribution de l’espace pour les

données, le mode USB cible et iSCSI.

Configuration du RAID

Dans l’écran RAID List (Liste RAID), appuyez sur le bouton RAID Config (Config

RAID) pour aller à l’écran RAID Configuration (Configuration du RAID).

En plus des informations de disque RAID et de l’état, cet écran permet aussi de changer les réglages de configuration du RAID.

Pour plus d’informations sur RAID, voir

Appendice C : Points basiques du RAID.

Niveau du RAID

Vous pouvez régler le volume de stockage RAID sur JBOD, RAID 0, RAID 1, RAID 5, RAID 6 ou RAID 10. La configuration du volume RAID est

normalement nécessaire lorsque vous installez l’appareil la première fois. Une brève description de chaque réglage RAID est donnée ci-dessous :

Niveaux du RAID

Niveau Description

JBOD Le volume de stockage est un DD unique sans support RAID.

JBOD a besoin d'un minimum de 1 disque.

RAID 0 Offre l’entrelacement des données, sans redondance. Améliore

les performances mais pas la sécurité des données. RAID 0 a besoin d'un minimum de 2 disques.

RAID 1 Offre le miroitage du disque. Donne une vitesse de lecture de

deux fois celle d’un disque unique, mais la vitesse d’écriture reste la même. RAID 1 a besoin d'un minimum de 2 disques.

RAID 5 Offre l’entrelacement des données et les informations de

correction d’erreur d’entrelacement. RAID 5 a besoin d'un minimum de 3 disques. RAID 5 peut supporter un disque en panne.

RAID 6 Deux calculs de parité indépendants doivent être utilisés pour

offrir une protection contre les doubles pannes de disque. Deux algorithmes différents sont utilisés à cette fin. RAID 6 a besoin d'un minimum de 4 disques. RAID 6 peut supporter jusqu’à deux disques durs en panne.

RAID 10 Le niveau RAID 10 offre la meilleure sécurité possible et ls plus

hautes performances. RAID 10 est utilisé comme une matrice entrelacée dont les segments sont des matrices RAID 1. Il a la tolérance aux pannes de RAID 1 et les performances de RAID 0. RAID 10 a besoin de 4 disques. RAID 10 peut supporter jusqu’à deux disques durs en panne.

ATTENTION

Si l’administrateur enlève par erreur un disque dur qui ne do it pas être enlevé lorsque l’état RAID est Dégradé, toutes les données seront perdues.

Réglages du RAID

Vous pouvez utiliser RAID Settings (Réglages du RAID) pour choisir la taille de secteur, choisir quels disques sont des disques RAID ou le disque de rechange, et entrer un nom pour chaque disque.

Réglages du RAID

Elément Description

RAID (RAID) Cochez les cases des disques durs que vous voulez ajouter au

volume de stockage. Master RAID (RAID maître) Disk No. (No. disque) Numéro assigné aux disques durs installés. Capacity (MB) (Capacité (Mo)) Model (Modèle) Numéro du modèle des disques durs installés. Status (Etat) Capacité des disques durs installés. Member (Membre) Si cette case est cochée, le disque dur fera partie d’ un volume

Spare (rechange) Si cette case est cochée, le disque dur sera utilisé comme disque Stripe size

(Taille de secteur)

Used Percentage (Pourcentage utilisé) Apply (Appliquer) Appuyez sur ce bouton pour configurer un système de fichier et

Remove (Supprimer) Cliquez pour supprimer le volume RAID. Toutes les données Back (Retour) Appuyez sur ce bouton pour quitter sans enregistrer les Expand (Agrandir) Appuyez sur ce bouton pour configurer un système de fichier et Migration (Migration) Appuyez sur ce bouton pour migrer le niveau RAID.

Cochez une case pour choisir un volume RAID maître. Voir la

REMARQUE ci-dessous pour plus d'informations.

Capacité des disques durs installés.

RAID.

de rechange pour un volume RAID.

Ceci permet de régler la taille de secteur pour maximiser les

performances des fichiers séquentiels dans un volume de

stockage. Laissez le réglage sur 64K sauf si vous avez besoin

d’utiliser un type de stockage de fichier spécial dans le volume

de stockage. Une grande taille de secteur est préférable pour

des grands fichiers.

Le pourcentage du volume RAID pouvant être utilisé pour

stocker les données.

créer le volume de stockage RAID.

d’utilisateur, iSCSI et USB cible seront effacées.

changements.

créer le volume de stockage RAID.

Créer un volume RAID

Pour créer un volume RAID, suivez les étapes suivantes :

1. Dans l'écran RAID List (Configuration du RAID), cliquez sur New (Nouveau).

2. Dans l’écran RAID Configuration (Configuration du RAID), réglez le volume de stockage RAID sur JBOD, RAID 0, RAID 1, RAID 5, RAID 6, ou RAID 10 — voir Appendice C : Points basiques du RAID pour une description détaillées.

3. Spécifiez une ID de RAID.

4. Si le volume RAID doit être un volume RAID maître, cochez la case

Master RAID (RAID maître).

Remarque

Dans une configuration RAID multiple, un volume RAID doit être choisi comme le volume RAID maître. Le volume RAID maître contiendra tous les modules installés. Si le volume RAID maît re est déplacé vers un autre endroit (par ex. En assignant DD2 comme volume RAID maître alors que, avant, DD1 était le volume RAID maître), alors tous les modules devront être réinstallés. De plus, tous les dossiers système contenus sur le volume RAID maître seront invisibles. Vous devrez réassigner le volume comme volume RAID maître pour pouvoir voir de nouveau ces dossiers.

5. Cochez les cases des disques durs que vous voulez utiliser, dans la section “Member” (Membre) pour créer un volume RAID.

6. Choisissez une taille de secteur – le réglage par défaut est 64K.

7. Spécifiez le pourcentage à allouer aux données des ut ilisateurs. L’espace restant sera utilisé pour le USB cible et la cible iSCSI.

8. Appuyez sur Apply (Appliquer) pour construire le volume de stockage RAID.

Remarque

La création d’un espace de stockage RAID peut prendre un certain temps, en fonction de la taille des disques durs et du type de RAID.

ATTENTION

La création d’un RAID détruira toutes les données dans le RAID existant. Ces données ne pourront plus être restaurées.

Avec un volume RAID 1, RAID 5, RAID 6, ou RAID 10, vous pouvez aussi ajouter un disque de rechange après avoir créé le RAID. Voir Chapitre 7 : Astuces et recommandations > Ajouter un disque de rechange pour plus de détaills.

Agrandir un volume RAID

Pour agrandir un volume RAID 1, RAID 5, RAID 6 ou RAID 10, suivez les étapes suivantes :

1. Remplacez l’un des disques dur du volume RAID et laissez-le se reconstruire automatiquement.

2. Une fois reconstruit, vous pouvez continuer de remplacer les autres disques dur de la matrice RAID.

3. Lorsque vous avez terminé de remplacer les disques durs, connectez-vous à la Gestion Web. Allez sur Storage (Stockage) > RAID pour ouvrir l’écran RAID List (Liste RAID).

4. Dans l’écran RAID List (Liste RAID), choisissez le volume RAID désiré en cliquant sur son bouton radio et cliquez sur RAID Config (Config

RAID) pour aller à l’écran RAID Configuration (Configuration du RAID).

5. Dans l'écran RAID Configuration (Configuration du RAID), cliquez sur

Expand (Agrandir).

Migrer un volume RAID

Une fois qu’un volume RAID a été créé, vous pouvez le déplacer vers d'autres disques physiques ou même changer complètement la matrice RAID. Pour migrer un volume RAID 0, RAID 1 ou RAID 5, suivez les étapes suivantes :

1. Dans l'écran RAID Configuration (Configuration du RAID), cliquez sur Migrate RAID (Migrer RAID).

2. Une liste des configurations de migration RAID possibles apparaît. Sélectionnez le type de migration désiré et cliquez sur OK (OK).

3. Le système commencera à migrer le volume RAID.

Remarque

Le tableau suivant montre les différents types de migration RAID possibles: VersÎ

　Ð De

[RAID 0] HDDx2 vers [RAID 0] HDDx3

[RAID 0] HDDx2 vers [RAID 0] HDDx4

RAID 0

RAID 1

[RAID 0] HDDx2 vers [RAID 0] HDDx5

[RAID 0] HDDx3 vers [RAID 0] HDDx4

[RAID 0] HDDx3 vers [RAID 0] HDDx5

[RAID 0] HDDx4 vers [RAID 0] HDDx5

[RAID 1] HDDx2 vers [RAID 0] HDDx2

[RAID 1] HDDx2 vers [RAID 0] HDDx3

[RAID 1] HDDx2 vers [RAID 0] HDDx4

[RAID 1] HDDx2 vers [RAID 0] HDDx5

RAID 5 X

La migration d’un volume RAID peut prendre plusieurs heures

RAID 0 RAID 5

[RAID 0] HDDx2 vers [RAID 5] HDDx3

[RAID 0] HDDx2 vers [RAID 5] HDDx4

[RAID 0] HDDx2 vers [RAID 5] HDDx5

[RAID 0] HDDx3 vers [RAID 5] HDDx4

[RAID 0] HDDx3 vers [RAID 5] HDDx5

[RAID 0] HDDx4 vers [RAID 5] HDDx5

[RAID 1] HDDx2 vers [RAID 5] HDDx3

[RAID 1] HDDx2 vers [RAID 5] HDDx4

[RAID 1] HDDx2 vers [RAID 5] HDDx5

[RAID 5] HDDx3 vers [RAID 5] HDDx4

[RAID 5] HDDx3 vers [RAID 5] HDDx5

[RAID 5] HDDx4 vers [RAID 5] HDDx5

Supprimer un volume RAID

Pour supprimer un volume RAID, suivez les étapes suivantes :

1. Dans l’écran RAID List (Liste RAID), choisissez le volume RAID désiré en cliquant sur son bouton radio et cliquez sur RAID Config (Config RAID) pour aller à l’écran RAID Configuration (Configuration du RAID).

2. Dans l'écran RAID Configuration (Configuration du RAID), cliquez sur Remove RAID (Supprimer RAID).

3. L’écran de confirmation apparaît ; vous devez entrer “Yes” (Oui) avec exactement la même orthographe pour terminer l’opération “Remove

RAID” (Supprimer RAID).

ATTENTION

La suppression d’un RAID détruira toutes les données dans le RAID en question. Ces données ne pourront plus être restaurées.

Distribution de l’espace

Vous pouvez spécifier l’espace alloué pour les volumes USB cible et iSC SI. Pour cela, dans le menu Storage (Stockage), cliquez sur RAID ; l’écran RAID

List (Liste RAID) apparaît. Choisissez le volume RAID que vous voulez allouer en cliquant sur son bouton radio puis cliquez sur Space Allocation (Allouer

l’espace). Les fenêtres RAID Information (Informations du RAID) et Volume Allocation List (Liste d’allocation de volume) apparaissent.

La liste d’allocation de volume affiche l’espace alloué pour les volumes Target USB (USB cible) et iSCSI du volume RAID sélectionné. Le N5200PRO peut prendre en charge jusqu’à 5 volumes iSCSI dans chaque volume RAID.

Liste d’allocation de volume

Elément Description

Modify (Modifier) Cliquez sur ce bouton pour modifi er l’espace alloué. Del (Supprimer) Cliquez sur ce bouton pour supprimer l’espace alloué. Type (Type) Type de volume. Peut être soit USB, soit iSCSI. Name (Nom) Le nom du volume. Capacity (Capacité) La capacité de l'espace alloué. Target USB (USB cible) iSCSI Target (Cible iSCSI)

Cliquez pour allouer de l’espace au volume USB cible. Cliquez pour allouer de l’espace au volume iSCSI.

Allouer de l’espace à un volume USB cible

Pour allouer de l’espace à un volume USB cible sur le volume RAID sélectionné, suivez les étapes suivantes :

1. Dans Volume Allocation List (liste d’allocation de volume), cliquez sur Target USB (USB cible).

L'écran Create Target USB Volume (Créer un volume USB cible) s'affiche.

Créer un volume USB cible

Elément Description

RAID ID (ID RAID) Unused (non utilisé) Allocation (Allocation) OK Cliquez sur OK pour enregistrer les changements. Back (Retour) Cliquez pour Back (Retour) pour quitter sans enregistrer les

2. Choisissez le pourcentage qui doit être alloué au vo lume USB cible en sélectionnant le pourcentage désiré dans la liste déroulante Allocation (Allocation).

3. Cliquez sur OK pour créer le volume USB cible.

L’ID du volume RAID.2 Le pourcentage et la quantité d’espace non utilisé sur le volume

RAID. Le pourcentage et la quantité d’espace alloué au volume USB cible.

changements.

Allouer de l’espace à un volume iSCSI

Pour allouer de l’espace à un volume iSCSI sur le volume RAID sélectionné, suivez les étapes suivantes :

1. Dans Volume Allocation List (liste d’allocation de volume), cliquez sur iSCSI Target (Cible iSCSI).

L'écran Create iSCSI Volume (Créer un volume iSCSI) s'affiche.

Créer un volume iSCSI

Elément Description

RAID ID (ID RAID) L’ID du volume RAID.2 Unused (non utilisé) Le pourcentage et la quantité d’espace non utilisé sur le

Allocation (Allocation) iSCSI Target Service (Service de cible iSCSI) Authentication (Authentification) Target Name (Nom cible)

Year (Année) Choisissez l’année en utilisant la liste déroulante. Month (Mois) Choisissez le mois en utilisant la liste déroulante. Username (om d’utilisateur) Password (Mot de passe) Password Confirm (Confirmer le mot de passe) IQN (IQN) Le nom qualifié iSCSI. Initiator Information (Information d'initiateur) OK (OK) Cliquez sur OK pour enregistrer les changements. Back (Retour) Cliquez pour Back (Retour) pour quitter sans enregistrer

volume RAID. Le pourcentage et la quantité d’espace alloué au volume USB cible. Pour activer ou désactiver le service de cible iSCSI.

Vous pouvez choisir l’authentification CHAP ou Aucune. Le nom de la cible iSCSI. Ce nom sera utilisé par la

fonction Stackable NAS (Stockage NAS empilable) pour identifier ce partage d'export.

Entrez un nom d’utilisateur. Entrez un mot de passe. Entrez de nouveau le mot de passe.

Affiche le nom et l’état des initiateurs iSCSI connectés au système.

les changements.

2. Choisissez le pourcentage qui doit être alloué en utilisant la liste déroulante Allocation (Allocation).

3. Activez iSCSI Target Service (Service cible iSCSI) en sélectionnant Enable (Activer).

4. Vous pouvez choisir l’authentification CHAP ou None (Aucune).

5. Entrez un Target Name (Nom de cible). Ce nom sera utilisé par la fonction Stackable NAS (Stockage NAS empilable) pour identifier ce partage d'export.

6. Choisissez l’année en utilisant la liste déroulante Year (Année).

7. Choisissez le mois en utilisant la liste déroulante Month (Mois).

8. Si vous avez activé l’authentification CHAP, entrez un username (Nom d’utilisateur) et un password (Mot de passe). Confirmez le mot de passe en l’entrant de nouveau dans la boîte Password Confirm (Confirmer le mot de passe).

9. Cliquez sur OK pour créer le volume iSCSI.

Stockage NAS empilable

La capacité du N5200PRO peut être augmentée en utilisant la fonction de stockage empilable. Grâce à celle-ci, les utilisateurs peuvent augmenter la capacité de leurs système de stockage en réseau avec jusqu’à 5 autres volumes cible empilables, situés dans des systèmes différents. Ceux-ci peuvent être ajoutés via un accès réseau simple comme SMB ou AFP pour être utilisés comme des dossiers partagés.

Pour des instructions détaillées sur cette fonction , voir le Stackable User (Guide Guide d’utilisation empilable).

Gestion des dossiers

Dans le menu Storage (Stockage), choisissez Folder (Dossier) ; l’écran Folder (Dossier) apparaît. Cet écran permet de créer et de configurer des dossiers sur le volume N5200PRO.

Dossier

Elément Description

Folder name (Nom du dossier) Description (Description) NFS Share (Partager NFS) ACL (ACL) Appuyez sur ACL (Liste de contrôle d’accès) pour configurer les

Edit (Editer) Appuyez sur Edit (Editer) pour ouvrir l'écran Edit (Editer) et Del (Supprimer) Appuyez sur Del (Supprimer) pour supprimer le dossier. Un Add (Ajouter) Appuyez sur Add (Ajouter) pour ouvrir l’écran Add Folder

Remarque

Affiche le nom du dossier. Contient une description du dossier.

Appuyez sur NFS Share (Partager NFS) pour configurer quels hôtes sur le réseau peuvent accéder à ce dossier via NFS.

utilisateurs qui auront accès à ce dossier.

modifier le nom ou la description du dossier.

écran apparaît pour vous demander de confirmer la suppression.

(Ajouter un dossier).

Les dossiers Nsync seront créés une fois qu e le RAID a été créé. Le dossier Nsync est utilisé par le serveur Nsync. Il sera utilisé pour les fichiers sauvegardés avec Nsync.

Ajouter des dossiers

Dans l’écran Folder (Dossier), appuyez sur le bouton Add (Ajouter) ; l’écran Add Folder (Ajouter un dossier) s’affiche. Cet écran permet d’ajouter un dossier. Entrez les détails puis appuyez sur Apply (Appliquer) pour créer le nouveau dossier. Appuyez sur Back (Retour) pour retourner à l’écran Folder (Dossier).

Ajouter un dossier

Elément Description

RAID ID (ID RAID) Le volume RAID où le nouveau dossier doit résider. Folder name (Nom du dossier) Description (Description) Browseable (Navigable)

Public (Publique) Permet ou refuse l’accès public à ce dossier. Si vous choisissez

Share Folder Limit (Limite de dossier partagé) Apply (Appliquer) Appuyez sur Apply (Appliquer) pour créer le dossier. Back (Retour) Appuyez sur Back (Retour) pour retourner à l’écran Folder

Entrez le nom du dossier. Entrez une description du dossier. Cochez ou décochez les utilisateurs qui peuvent naviguer le

contenu du dossier. Si vous choisissez Yes (Oui), le dossier partagé sera navigable.

Yes (Oui), les utilisateurs n’auront pas permission d’écrire dans ce dossier. Lorsque vous accédez un dossier public via FTP, la démarche est similaire à un FTP anonyme. Les utilisateurs anonymes peuvent télécharger/téléverser un fichier dans ce dossier mais ne peuvent pas supprimer un fichier dans le dossier. Entrez la taille maximale du dossier, en gigaoctets (Go). Le dossier ne peut pas dépasser cette taille. Vous pouvez entrer 0 pour désactiver la fonction de limite de dossier partagé.

(Dossier).

Remarque

Les noms de dossiers sont limités à 60 caractères. Les systèmes avec Windows 98 ou une version antérieure peuvent ne pas être compatibles avec les noms de plus de 15 caractères de long.

Editer des dossiers

Dans l’écran Folder (Dossier), appuyez sur le bouton Edit (Editer); l’écran Edit Folder (Editer un dossier) s’affiche. Cet écran vous permet de changer les

détails du dossier. Entrez les détails puis appuyez sur Submit (Soumettre) pour utiliser les changements. Appuyez sur Back (Retour) pour retourner à l’écran

Folder (Dossier).

Editer un dossier

Elément Description (Description)

Share Name (Nom partagé) Comment (Commentaire) Browseable (Navigable)

Public (Publique) Permet ou refuse l’accès public à ce dossier. Share Limit (Limite de partage)

Submit (Soumettre) Appuyez sur Submit (Soumettre) pour enregistrer les Back (Retour) Appuyez sur Back (Retour) pour retourner à l’écran Folder

Entrez le nom du dossier (partagé). Entrez une description du dossier. Cochez ou décochez les utilisateurs qui peuvent naviguer le

contenu du dossier. Ce réglage ne s’appliquera que lorsque vous accédez via SMB/CIFS et un disque Web.

Entrez la taille maximale du dossier. Le dossier ne peut pas dépasser cette taille. Vous pouvez entrer 0 pour désactiver la fonction de limite de dossier partagé.

changements. (Dossier).

Supprimer des dossiers

Pour supprimer un dossier, appuyez sur le bouton Del (Suppr) dans la ligne du dossier désiré. Le système vous demandera de confirmer la suppression du dossier. Appuyez sur OK pour supprimer le dossier de manière permanente ou sur Cancel (Annuler) pour retourner à la liste des dossiers.

ATTENTION

Toutes les données dans le dossier seront supprimées lorsqu e vous supprimez le dossier. Ces données ne pourront plus être restaurées.

NFS Share (Partage NFS)

Pour permettre l’accès NFS au dossier partagé, activez le NFS Service (Service NFS) puis configurez les hôtes avec les droits d’accès en cliquant sur Add

(Ajouter).

Partage NFS

Elément Description (Description)

Hostname (Nom d’hôte) Privilege (Privilège) L’hôte doit avoir un accès read only (Lecture seulement) ou

Guest System Support (Support du système de visiteur)

IO Mapping (Mappage ES)

Apply (Appliquer) Cliquez pour enregistrer les changements. Back (Retour) Cliquer pour annuler les changements.

Entrez le nom ou l’adresse IP de l’hôte.

writeable (Ecriture) au dossier. Vous avez deux choix :

• Système Unix / Linux

• AIX (permettre port source > 1024)

Choisissez celui qui vous convient le mieux. Vous avez trois choix :

• Les comptes de visiteur système racine auront plein accès à ce partage (racine:racine).

• Les comptes de visiteur système racine seront mappés comme des utilisateurs anonymes sur le NAS (personne:aucungroupe) .

• Tous les utilisateurs du système de visiteur seront mappés comme des utilisateurs anonymes sur le NAS (personne:aucungroupe) .

Choisissez celui qui vous convient le mieux.

Liste de contrôle d’accès de dossier (ACL)

Dans l’écran Folder (Dossier), appuyez sur le bouton ACL ; l’écran Access Control List (Liste de contrôle d’accès) s’affiche. Cet écran permet de configurer l’accès à des dossiers spécifiques pour les utilisateurs et les groupes. Choisissez un utilisateur ou un groupe dans la colonne à gauche puis choisissez Deny (Refuser), Read Only

(Lecture seulement) ou Writable (Ecriture) pour configurer les niveaux d’accès. Appuyez sur le bouton Submit (Soumettre) pour confirmer votre sélection.

Liste de contrôle d’accès

Elément Description

Deny (Refuser) Pour refuser l’accès aux utilisateurs ou aux groupes qui sont

affichés dans cette colonne. Read Only (Lecture seulement) Writable (Ecriture) Pour donner un accès avec écriture aux utilisateurs ou aux

Remove (Supprimer) Pour supprimer l'utilisateur ou le groupe sélectionné dans la

Sync AD account (Sync compte AD)

Submit (Soumettre) Pour soumettre et confirmer les réglages. Reset (Réinitialiser) Pour annuler les réglages et retourner à l’écran Folder

Pour donner un accès avec lecture seulement aux utilisateurs ou

aux groupes qui sont affichés dans cette colonne.

groupes qui sont affichés dans cette colonne.

colonne et ainsi réinitialiser leurs droits d'accès.

Appuyez sur ce bouton lorsqu'il n'y a aucune liste de ADS/PDC

ou lorsque plusieurs utilisateurs ADS ont été ajoutés mais

n'apparaissent pas encore dans la liste.

(Dossier).

Pour configurer l’accès à un dossier, suivez les étapes suivantes :

1. Dans l’écran ACL, tous les groupes de réseau et les utilisateurs sont affichés dans la colonne à gauche. Choisissez un groupe ou un utilisateur dans cette liste.

2. Une fois que le groupe ou l’utilisateur a été sélectionné, appuyez sur l’un des boutons des trois colonnes de niveau d’accès en haut. Le groupe ou l’utilisateur apparaît alors dans cette colonne et possède maintenant les droits d’accès au dossier.

3. Continuez de choisir des groupes et des utilisateurs et définissez leurs niveaux d'accès en utilisant les boutons de la colonne.

4. Pour supprimer un groupe ou un utilisateur d’une des colonne de niveau d’accès, appuyez sur le bouton Remove (Supprimer) dans cette colonne.

5. Lorsque vous avez fini, appuyez sur Submit (Soumettre) pour soumettre et confirmer les réglages ACL.

Remarque

Si un utilisateur appartient à plus d’un groupe mais avec des droits d’accès différents que la priorité Refuser > Lecture seuleme n t > Ecriture

L’écran ACL vous permet aussi de rechercher un utilisateur particulier. P our cela, suivez les étapes suivantes :

1. Entrez le nom de l’utilisateur que vous voulez rechercher dans l’espace vide.

2. Dans la liste déroulante, sélectionnez le groupe dans lequel vous voulez rechercher cet utilisateur.

. Cliquez sur Search (Rechercher).

Remarque

Le système listera jusqu’à 1000 utilisateurs à partir de la catégorie choisie. Pour améliorer la recherche, entrez un terme de recherche dans l'espace vide fourni.

érification du système de fichiers

La fonction de vérification du système de fichiers vous permet de vérifier l’intégrité du système de fichiers de vos disques. Dans le menu Storage

(Stockage), choisissez Filesystm Check (Vérifier le système de fichiers) ; l’écran File

System Check (Vér fi

chiers) apparaît.

ification du système de

Pour commencer à vérifier le syst c

liquez sur Apply (Appliquer).

ème de fichiers,

orsque vous avez cliqué dessus, l’invite suivante apparaît :

Cliquez sur Yes (Oui) pour redémarrer le système. Une fois que le système a été redémarré, vous serez renvoyé à l’invite File

System Check (Vérification du système de fichier). Les volumes RAID disponibles pour lesquels vous pouvez vérifier le système de fichiers sont affichés. Cochez les volumes RAID désirés puis cliquez sur Next (Suivant) pour continuer et commencer à vérifier le système de fichier. C

our redémarrer sans effectuer la vérification.

liquez sur Reboot (Redémarrer)

Lorsque vous cliquez sur Next (Suivant), l'écran suivant s'affiche :

Cliquez sur Start (Démarrer) pour commencer la vérification du système de fichiers. Cliquez sur Back (Retour) pour retourner à l’écran précédent. Cliquez sur Reboot (Redémarrer) pour redémarrer le système. Pendant la vérification du système de fichiers, le système affiche 20 lignes d’informations, jusqu’à la fin. Une fois fini, les résultats s’affiche en bas.

Remarque

Le système doit être redémarré avant que le N5200PRO ne puisse marcher normalement.

Gestion du réseau

Utilisez le menu Network (Réseau) pour changer la configuration du réseau et les réglages de support de services.

Configuration du WAN

Dans le menu Network (Réseau), choisissez WAN; l’écran WAN

Configuration (Configuration du WAN)

apparaît. Cet écran affiche les paramètres du réseau pour la connexion WAN. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Le tableau suivant contient une description de chaque élément :

Configuration du WAN

Elément Description

Host name (Nom d’hôte) Le nom d’hôte qui identifie le N5200PRO sur le réseau. Domain name (Nom de domaine) MAC Address (Adresse MAC) Jumbo Frame Support (Support cadre jumbo) DHCP Pour activer ou désactiver le N5200PRO pour obtenir une

IP L’adresse IP de l’interface WAN. Netmask (Masque réseau) Gateway (Passerelle) L’adresse IP de la passerelle par défaut. DNS Server (Serveur DNS) IP Sharing Mode (Mode IP partagé) Agrégation de lien (N5200B PRO seulement)

Remarque

Le nom du domaine du N5200PRO. L’adresse MAC de l’interface du réseau. Pour activer ou désactiver le support de cadre jumbo de

l’interface WAN sur votre N5200PRO. adresse IP via le serveur DHCP. Si vous voulez utiliser une

adresse IP fixe, désactivez cette fonction et configurez le réseau.

Le masque de réseau est normalement : 255.255.255.0

L’adresse IP du serveur DNS (service de noms de domaines). Lorsque activé, les PC connecté au port LAN pourront accéder

le WAN. Le réglage par défaut est « Activé ». Indique si les ports WAN et LAN doivent être agrégés et agir comme un seul port. Failover (Basculement) : Lorsqu’un port arrête de marcher, l’autre s’active automatiquement. Load Balance (Balance de la charge) : Le trafic Ethernet utilisera les deux ports Ethernet de manière égale.

802.3ad : Lie les deux ports Ethernet en parallèle pour augmenter le débit.

• Utlisez seulement les réglages Cadre Jumbo lorsque vous utilisez

• L’activation de DHCP activera automatiquement UPnP—voir l’écran

• Si vous utilisez seulement le po rt WAN, nous vous recommandons

• Un réglage DNS correct est vital aux services des réseaux, tel que SMTP et NTP.

• Pour utiliser la fonction Aggré gation de lien, assurez-vous que

un environnement Gigabit dans lequel tous les autres clients ont le support Cadre Jumbo activé.

Service de support. de désactiver le mode IP partagé. Ceci améliorera la vitesse des

données.

l’équipement de réseau de l’autre coté du câble Et hernet prenne

ATTENTION

La plupart des routeurs/commutateurs Ethernet Rapide (10/100) neprennent pas en charge Cadre Jumbo et vous ne pourrez pas connecter votre N5200PRO lorsque Cadre Jumbo est activé. Si c’est le cas, éteignez le N5200PRO. Puis allumez le N5200PRO et appuyez immédiatement sur le bouton de réinitialisation à l’arrière de l’appareil pendant 10 secondes. Ceci réinitialisera les réglages du réseau, le mot

asse et désactivera le support Cadre Jumbo.

Configuration du LAN

Le N5200PRO prend en charge deux ports Gigabit Ethernet pour ajouter des services. Pour configurer ces ports, choisissez LAN dans le menu Network (Réseau) ; l’écran

LAN Configuration (Configuration du LAN)

apparaît. Appuyez sur Apply (Appliquer) pour enregistrer les changements.

Configuration du LAN

Elément Description

MAC Address (Adresse MAC) IP (IP) L'adresse IP de l’interface LAN. Netmask (Masque réseau) Jumbo Frame Support (Support cadre jumbo)

Remarque

Affiche l'adresse MAC de l’interface LAN.

Le masque de réseau de l’interface LAN. Activez ou désactivez le support pour cadre jumbo dans

l’interface LAN.

Avant d’activer le support Cadre Jumbo, veuillez vous assurer que votre appareilde réseau prend en charge le Ca dre Jumbo. Si votre appareil est incompatible, il est possible que vous ne puissiez pas vous connecter à votre N5200PRo. Si c’est le cas, réinitialisez le système pour restaurer les réglages par défaut en appuyant pendant 5 secondes sur le bouton de réinitialisation du panneau avant pendant le demurrage.

Configuration du DHCP

Un serveur DHCP peut être configuré pour assigner des adresses IP aux appareils connectés au port LAN. Pour configurer ces ports, choisissez LAN (LA N) dans le menu Network (Réseau).

Configuration du DHCP

Elément Description

DHCP Server (Serveur DHCP)

Start IP (Début IP) Le début de l’adresse IP pour la gamme DHCP. End IP (Fin IP) La fin de l’adresse IP pour la gamme DHCP. DNS Server (Serveur DNS)

Remarque

ATTENTION

Activez ou désactivez le serveur DHCP pour assigner automatiquement une adresse IP aux PC connectés à l’interface LAN.

L’adresse IP du serveur DNS.

Les segments IP de WAN et de LAN ne doivent pas se chevaucher.

L”adresse IP de l’interface LAN ne doit pas être dans la gamme d'adresse Début IP et Fin IP.

Configuration du WLAN

Lorsqu’un dongle USB sans fil compatible est installé sur le N5200PRO, le N5200PRO deviendra un point d’accès et le menu déroulant Network (Réseau) contiendra un élément de menu WLAN Dans le menu Network (Réseau), choisissez WLAN ; l’écran WLAN Configuration (Configuration du WLAN) apparaît. Cet écran affiche les paramètres du réseau sans fil du système. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages.

Remarque

Configuration du WLAN

Elément Description

MAC Address (Adresse MAC) IP L'adresse IP de la connexion réseau. Netmask (Masque réseau) ESSID Le ESSID (Kit d’identification de service étendu) est le nom

ESSID Broadcast (Diffusion ESSID)

Channel (Canal) Le canal que le N5200PRO utilise pour communiquer avec les Auth Mode (Mode auth) Le mode d’authentification utilisé par le N5200PRO.

WEP Enable (Activer WEP) Key Length (Longueur clé)

WEP KEY 1 (CLÉ WEP 1) WEP KEY 2 (CLÉ WEP 2) WEP KEY 3 (CLÉ WEP 3) WEP KEY 4 (CLÉ WEP 4)

• Les dongles USB sans fil prises en charges sont : 3Com 3CRUSB10075, Zyxel G220USB, PCI GW-US54mini.

• Les dongles USB doivent être branchées avant d’allumer le N5200PRO.

Affiche l'adresse MAC du dongle USB sans fil.

Le masque de réseau, qui est normalement : 255.255.255.0

identifiant d’un réseau sans fil. Indique si le ESSID sera diffusé par le N5200PRO. Ceci empêchera le Point d'accès de diffuser le ESSID. Le N5200PRO répondra toujours aux appareils sans fil essayant de communiquer avec lui si un ESSID correspondant est envoyé.

appareils clients.

Shared (Partagé) : Clé d’authentification partagée Open (Ouvert) : Clé d’authentification ouverte

Indique si les transmissions doivent être cryptées ou non. La longueur de clé indique le niveau de cryptage utilisé par le

N5200PRO. 64 bit : 10 caractères entre 0 ~ 9 et A ~ F. 128 bit : 26 caractères entre 0 ~ 9 et A ~ F. Entrez jusqu’à 4 clés WEP et choisissez celle que vous voulez utiliser. Lorsque vous vous connectez, entrez la même clé et choisissez le même numéro d’index sur chaque machine client.

Un serveur DHCP peut être configuré pour assigner des adresses IP aux appareils connectés aux ports LAN.

Configuration du DHCP WLAN

Elément Description

DHCP Server (Serveur DHCP) Start IP (Début IP) Le début de l ’adresse IP pour la gamme DHCP. End IP (Fin IP) La fin de l’adresse IP pour la gamme DHCP. DNS Server (Serveur DNS)

Choisissez d’activer ou de désactiver le serveur DHCP.

L’adresse IP du serveur DNS.

Espag

Remarque

Les segments IP de WLAN, WAN et LAN ne doivent pas se chevaucher.

Remarque

Les utilisateurs doivent respecter les règles internationales de RF lors de la configuration du canal RF sans fil sur le N3200M. Les canaux RF de fonctionnement pour différentes régions sont spécifiées ci-dessous. Thecus n’assume aucune responsabilité envers les utilisateurs qui essayent de violer les règles internationales de RF.

11 Amérique du N 14 Japon 13 Europe (ETSI) 2

Echange LAN WAN

Le N5200PRO possède des ports WAN et LAN. La fonction d’échange WAN LAN vous permet d’échanger la fonctionnalité de ces ports directement à partir de l’interface Web utilisateur.

Dans le menu Network (Réseau), choisissez l’élément WAN LAN Exchange

(Echange WAN LAN) ; l’écran WAN LAN Exchange Support (Support d’échange WAN LAN) apparaît. Choisissez entre

Enable (Activer) et Disable (Désactiver) puis cliquez sur Apply (Appliquer) pour enregistrer les changements. Cliquez pour Cancel (Annuler) pour quitter sans enregistrer les changements.

Configuration des services web

Dans le menu Network (Réseau), choisissez l’élément Service (Service) ; l’écran Web Service (Service Web) apparaît. Cet écran affiche les paramètres de support des services du système. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque élément est donnée ci-dessous :

Remarque

Service Web

Elément Description

HTTP (WebDisk) Support (Support HTTP WebDisk) HTTP (Secure WebDisk) Support (Support HTTP WebDisk sécurisé) SMB/CIFS (SMB/CIFS) Pour activer ou désactiver le protocole SMB/CIFS pour le

UPnP (UPnP) Pour activer ou désactiver le protocole universel ‘Plug & Play’.

• Désactivez le support HTTP et activez le support HTTP sécurisé pour garantir un accès sécurisé.

• Dans certains environnements, à cause de problèmes de sécurité, vous pouvez désactiver SMB/CIFS comme precaution contre les virus d’ordinateur.

Pour activer ou désactiver le support WebDisk. Entrez le numéro du port si cette option est activée. Le numéro du port

Pour activer ou désactiver le support WebDisk sécurisé. Entrez le port si cette option est activée.

mappage de disque Windows, Apple, Unix. UPnP aide à trouver l’adresee IP du N5200PRO.

AFP (Configuration du réseau Apple)

Dans le menu Network (Réseau), choisissez l’élément AFP ; l’écran AFP Configuration (Configuration du AFP) apparaît. Cet écran affiche les paramètres de configuration du protocole de remplissage Apple. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque

i-dessous :

Configuration du réseau Apple

Elément Description

AFP Server (Serveur chier Apple pour utiliser AFP) Zone (Zone)

élément est donnée

Pour activer ou désactiver le service de fi le N3200M avec des systèmes MAC OS. La zone du service de l’applet de communication. Si votre réseau AppleTalk utilise des réseaux étendus et est assigné avec plusieurs zones, assignez un nom de zone au N5200PRO. Si vous ne voulez pas assigner une zone de résea entrez une astérisque (*) pour utiliser le réglage par défaut.

Réglages du NFS

Dans le menu Network (Réseau), choisissez l’élément NFS ; l’écran NFS Server Setting (Réglage du serveur N apparaît. Le N5200PRO peut être utilisé comme un serveur NFS, permettant aux utilisateurs de télécharger et téléverser fichiers avec leurs clients NFS préférés Appuyez sur Apply (Appliquer) p

our confirmer les réglages. Une brève description de c

i-dessous :

chaque élément est donnée

Réglage du serveur NFS

Elément Description

NFS nable (Activer) ou Disable (Désactiver) le support Pour E

NFS.

Apply (Appliquer) ly (Appliquer) pour enregistrer les Cliquez sur App

changements.

Cancel (Annuler) Cliquez sur Cancel (Annuler) pour annuler les changements.

FS)

des

Gestion des utilisateurs et des groupes

Le N5200PRO possède une base de données intégrée qui permet aux administrateurs de gérer les droits d’accès des utilisateurs en utilisant plusieurs politiques de groupe Dans le menu Accounts (Comptes), vous pouvez créer, modifier et supprimer des utilisateurs et les assigner à des groupes que vous avez défini.

Configuration des utilisateurs locaux

Dans le menu Accounts (Comptes), choisissez l’élément Users (Utilisateurs ) ; l’écran Local User Configuration

(Configuration des utilisateurs locaux) apparaît. Cet écran permet de Add (Ajouter), Modify (Modifier) et Delete (Supprimer) des utilisateurs locaux.

Configuration des utilisateurs locaux

Elément Description

Add (Ajouter) Appuyez sur le bouton Add (Ajouter) pour ajouter un

utilisateur à la liste des utilisateurs locaux.

Modify (Modifier) Appuyez sur le bouton Modify (Modifier) pour modifier un

utilisateur loc a l.

Delete (Supprimer) Appuyez sur le bouton Delete (Supprimer) pour supprimer

l’utilisateur sélectionné du système.

Ajouter des utilisateurs

1. Cliquez sur le bouton Add (Ajouter ) dans l’écran Local User

Configuration (Configuration des utilisateurs locaux) ; l’écran Local User Setting (Réglages utilisateur local) apparaît.

2. Dans l’écran Local User Setting (Réglages utilisateur local), entrez un nom dans la case User Name (Nom d’utilisateur).

3. Entrez un User ID (ID d’utilisateur). Si laissé vide, le

système choisira automatiquement une ID.

4. Entrez un mot de passe dans la case Password (Mot de passe) et de re-entrez le mot de passe dans la case Confirm (Confirmer).

5. Choisissez à quel groupe l'utilisateur appartient. Group Members (Membres du groupe) est une liste des groupes auxquels cet utilisateur appartient. Group List (Liste du groupe) est une liste des groupes auxquels cet utilisateur n’appartient pas. Utilisez les boutons << ou >> pour ajouter ou supprimer cet utilisateur dans un groupe.

6. Appuyez sur le bouton Apply (Appliquer); l’utilisateur a été créé.

Remarque

Tous les utiisateurs sont automatiquement assignés à un groupe ‘d’utilisateurs’.

Modifier des utilisateurs

1. Choisissez un utilisateur existant dans l’écran Local User Configuration (Configuration des utilisateurs locaux).

2. Cliquez sur le bouton Modify (Modifier) ; l’écran Local User Setting (Réglages utilisateur local) apparaît.

3. Dans cet écran, vous pouvez entrer un nouveau mot de passe et confirmer le mot de passe ou utiliser les boutons << ou >> pour ajouter ou supprimer cet utilisateur dans un groupe. Cliquez sur Apply (Appliquer) pour enregistrer les changements.

Supprimer des utilisateurs

1. Choisissez un utilisateur existant dans l’écran Local User Configuration (Configuration des utilisateurs locaux).

2. Cliquez sur le bouton Delete (Supprimer) ; l’utilisateur est supprimé du système.

Configuration des groupes locaux

Dans le menu Accounts (Comptes), choisissez l’élément Groups (Groupes) ; l’écran Local Groups Configuration

(Configuration des groupes locaux) apparaît. Cet écran permet de Add (Ajouter), Modify (Modifier) et Delete (Supprimer) des groupes locaux.

Configuration des groupes locaux

Elément Description

Add (Ajouter) Appuyez sur le bouton Add (Ajouter) pour ajouter un

utilisateur à la liste des groupes locaux.

Modify (Modifier) Appuyez sur le bouton Modify (Modifier) pour supprimer le

groupe sélectionné du système.

Delete (Supprimer) Appuyez sur le bouton Delete (Supprimer) pour supprimer le

groupe sélectionné du système.

Ajouter des groupes

1. Dans l’écran Local Groups Configuration (Con figuration des groupes locaux), cliquez sur le bouton Add (Ajouter).

2. L’écran Local Group Setting (Réglages groupe local) apparaît.

3. Entrez un Group Name (Nom du groupe).

4. Entrez un User ID (ID d’utilisateur). Si laissé vide, le système choisira automatiquement une ID.

5. Choisissez les utilisateurs qui appartiennent dans ce groupe à partir de la liste Users List (Liste des utilisateurs) en les ajoutant dans la liste Members List (Liste des membres) avec le bouton < <.

6. Cliquez sur Apply (Appliquer) pour enregistrer les changements.

Modifier des groupes

1. Dans l’écran Local Groups Configuration (Configuration des groupes locaux), choisissez un

nom de groupe dans la liste.

2. Appuyez sur le bouton Modify (Modifier) pour modifier les membres d’un groupe.

3. Pour ajouter un utilisateur dans un groupe, choisissez l’utilisateur dans la liste Users List (Liste des utilisateurs) et appuyez sur le bouton < < pour déplacer l’utilisateur dans la liste Members List (Liste des membres).

4. Pour supprimer un utilisateur d’un groupe, choisissez l’utilisateur dans la liste Members List (Liste des membres) et appuyez sur le bouton > >.

5. Cliquez sur Apply (Appliquer) pour enregistrer les changements.

Supprimer des groupes

1. Dans l’écran Local Groups Configuration (Con figuration des groupes locaux), choisissez un nom de groupe dans la liste.

2. Appuyez sur le bouton Delete (Supprimer) pour supprimer le groupe sélectionné du système.

Création d’utilisateurs et de groupes par lot

Le N5200PRO vous permet d’ajouter des utilisateurs et des groupes avec un mode de lot. Ce mode est pratique pour ajouter de nombreux utilisateurs ou groupes automatiquement en important un fichier de texte séparé par des virgules (*.txt).

Dans le menu Accounts (Comptes), cliquez sur Batch Mgmt (Gestion de lot) ; l’écran Batch Create Users and Groups

dialogue (Boîte de dialogue de création d’utilisateurs etde groupes par lot)

apparaît. Pour importer votre liste d’utilisateurs et de groupes, suivez les étapes suivantes :

1. Cliquez sur le bouton Browse… (Naviguer…) pour trouver le fichier de texte séparé par des virgules. Les informations du fichier de texte doivent suivre le f ormat suivant :

[NOM D’UTILISATEUR], [MOT DE PASSE], [GROUPE]

2. Cliquez sur Open (Ouvrir).

3. Cliquez sur Import (Importer) pour commencer à importer la liste des utilisateurs.

Configuration du ADS/INT

Si vous utilisez le serveur ADS (serveur de répertoire actif) de Windows ou le serveur de Windows NT pour gérer la sécurité du domaine dans votre réseau, vous pouvez simplement activer la fonction de support ADS/NT ; le N5200PRO se connectera automatiquement au serveur ADS/NT et obtiendra automatiquement toutes les informations des utilisateurs et des groupes du domaine Dans le menu Accounts (Comptes), choisissez l’élément Authentication (Authentification) ; l’écran ADS/NT Support (Support ADS/NT) apparaît. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque élément est donnée ci-dessous :

Support ADS/NT

Elément Description

WINS Server (Serveur WINS) Work Group / Domain Name (Groupe de travail / Nom de domaine) ADS/NT Support (Support ADS/NT) Authentication Method (Méthode d'authentific ation) ADS/NT Server Name (Nom du serveur ADS/NT) ADS/NT Realm (Realm ADS/NT) Administrator ID (ID administrateur)

Administrator Password (Mot de passe administrateur) Confirm Password (Confirmer le mot de passe)

Pour joindre un domaine AD, vous pouvez utiliser la figure et l’exemple suivant pour configurer le N5200PRO pour l’entrée associée :

Le serveur WINS, si nécessaire. Le groupe de travail SMB/CIFS / le nom de domaine ADS (par

ex. N5200PRO).

Choisissez Disable (Désactiver) pour désactiver l’authentification via le serveur ADS de Windows ou le serveur de Windows NT. Choisissez ADS pour le Serveur de répertoire actif de Windows, ou choisissez NT pour Windows NT.

Le nom du serveur ADS/NT (par ex. nomserveurads)

Le realm du serveur ADS/NT (par ex. exemple.com) Entrez les ID des administrateurs du serveur ADS ou de

Windows NT ; ceci est nécessaire pour que le N5200PRO puisse joindre le domaine. Entrez le mot de passe de l’administrateur ADS/NT.

Pour re-entrer le mot de passe pour confirmer.

Exemple de domaine AD Elément Information

Work Group / Domain

domain

Name (Groupe de travail / Nom de domaine) ADS Support (Support ADS) ADS Server Name (Nom du serveur ADS) ADS/NT Realm (Realm ADS/NT) Administrator ID (ID administrateur) Administrator

Enable(Activer)

Computer1

Domain.local

Administrator(administrateur)

***********

Password (Mot de passe administrateur) Confirm Password

***********

(Confirmer le mot de passe)

Remarque

z Le serveur DNS spécifié dans la page de configuration du WAN doit

être capable de résoudre correctement le nom du serveur ADS.

z Les réglages du fuseau horaire du N5200PRO et du ADS doivent

être identiques.

z La différence d’heure entre le N5200PRO et le ADS doit être moins

de 5 minutes.

z Le champ Mot de passe de l’admnistrateur est pour le mot de passe

du ADS (Serveur de répertoire actif),et pas pas du N5200PRO.

Réglages du système

Le menu System (Système) vous permet de modifier une multitude de réglages pour configurer les fonctions du système de votre N5200PRO. Vous pouvez configurer les notifications du système, regarder les journaux du système et même mettre à jour le microprogramme à partir de ce menu.

Notifications du système

Dans le menu System (Système), choisissez l’élément Notification

(Notification) ; l’écran Notification Configuration (Configuration des notifications) apparaît. Cet écran permet

de recevoir des notifications du N5200PRO dans le cas d’un mal fonctionnement du système Appuyez sur. Apply (Appliquer) pour confirmer les réglages. Le tableau suivant contient une description détaillée de chaque élément.

Remarque

Configuration des notifications

Elément Description

Beep Notification (Notification bip) Email Notification (Notification email) SMTP Server (Serveur SMTP) Port (Port) Le port vers lequel les emails de notification doivent être

Auth Type (Type auth) Choisissez le type d’authentification du compte du serveur SMTP Account ID

(ID compte SMTP) Account Password (Mot de passe du compte) Confirm Account Password (Confirmer mot de passe du compte) Receiver’s E-mail Address (Adresse email du destinataire) Test E-Mail (Email test)

Consultez auprès de votreadministrateur de serveur de mail pour plus d’informations sur le serveur email.

Pour activer ou désactiver le bip sonore du système lorsqu’un problème se produit. Pour activer ou désactiver les emails de notification dans le cas d’un problème avec le système. Le nom d’hôte/l’adresse IP du serveur SMTP.

envoyés. SMTP.

Entrez l’ID du compte d'email du serveur SMTP. Entrez un nouveau mot de passe.

Pour confirmer le nouveau mot de passe.

Ajoutez une ou plusieurs adresses email qui recevront les notifications par email.

Cliquez pour envoyer un email de test pour vérifier que les réglages sont corrects.

Journaux du système

Dans le menu System (Système), choisissez l’élément Logs (Journaux) ; l’écran System Logs (Journaux du système) apparaît. Cet écran affiche une historique de l’utilisation du système et les événements importants comme l’état des disque, les informations du réseau et le redémarrage du système. Le tableau suivant contient une description détaillée de chaque élément :

Journaux du système

Elément Description

Truncate All Log File (Couper tous les fichiers journaux) |<< < > >>| Utilisez les boutons avant ( > >>| ) et arrière ( |<< < ) pour

INFO Contient toutes les informations y-compris les messages WARN (AVERT) Pour afficher tous les messages d’avertissement et les messages ERROR (ERREUR) Pour afficher seulement les messages d’erreur.

GO (ALLER) Choisissez le nombre de lignes par page et appuyez sur GO Ascending (Croissant) Pour afficher les journaux avec la date dans un ordre croissant.

Descending (Décroissant) Download All Log File (Télécharger tous les fichiers journaux)

Pour effacer tous les fichiers de journal.

naviguer les pages des journaux.

d’avertissement et les messages d’erreur.

d’erreur.

(ALLER).

Pour afficher les journaux avec la date dans un ordre décroissant. Pour exporter tous les journaux vers un fichier externe.

Réglages de l’heure et de la date

Dans le menu System (Système), choisissez l’élément Time (Heure) ; l’écran

Time (Heure) apparaît. Réglez Date (Date), Time (Heure) et Time Zone (Fuseau horaire) comme désiré. Vous

pouvez aussi choisir de synchroniser l’heure du système sur le N5200PRO avec un NTP

(Network Time Protocol) Server (Serveur NTP (Protocole d'heure de réseau). Vous pouvez changer n’importe

lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages.

Le tableau suivant contient une description détaillée de chaque élément :

Heure

Elément Description

Date (Date) Pour régler la date du système. Time (Heure) Pour régler l’heure du système. Time Zone (Fuseau horaire) NTP Server (Serveur NTP)

ATTENTION

Pour régler le fuseau horaire du système.

Choisissez Yes (Oui) pour permettre au N5200PRO de synchroniser l’heure avec le serveur NTP indiqué ci-dessous. Choisissez Manually (Manuellement) pour permettre au N5200PRO de synchroniser l’heure avec le serveur NTP de votre choix. Choisissez No (Non) pour ne pas permettre au N5200PRO de synchroniser l’heure avec un serveur NTP.

Si un serveur NTP est sélectionné veullez vous assurer que le réseau de votre N5200PRO a été configuré pour accéder au serveur NTP.

Sauvegarde et restauration de la configuration du système

Dans le menu System (Système), choisissez l’élément Config Mgmt (Gestion

de la config) ; l’écran System Configuration Download/Upload (Télécharger/téléverser la configuration du système) apparaît. Dans

cet écran, vous pouvez télécharger ou téléverser des configurations du système enregistrées. Le tableau suivant contient une description détaillée de chaque éléme

Télécharger/téléverser la configuration du système

Elément Description

Download (Télécharger) Upload (Téléverser) Pour importer un fichier de configuration sauvegardé et

Pour sauvegarder et exporter la configuration actuelle du système.

remplacer la configuration actuelle du système.

Remarque

Sauvegardez la configuration de votre système pour vous permettre de restaurer une configuration qui marche lorsque vous essayez d’utiliser des nouvelles configurations du système. La configuration du système que vous avez sauvegardé peut seulement être restaurée sous la meme version du microprogramme . Et les

nt.

’

Gestion des modules

Dans le menu System (Système), choisissez l’élément Module Mgmt

(Gestion des modules) ; l’écran Module Management (Gestion des modules)

apparaît. Dans celui-ci, vous pouvez installer différents modules indépendants pour augmenter la fonctionnalité de votre N5200PRO.

Gestion des modules

Elément Description

Name (Nom) Affiche le nom du module. Version (Version) Affiche la version du module. Description La description du module. Enable (Activer) Indique si le module a été activé ou non. Status (Etat) Affiche l’état du module. Uninstall (Désinstaller) Cliquez pour désinstalle r l e mod u le . Enable/Disable (Activer/Désactiver)

Cliquez pour activer un module.

Check Update (Vérifier mise à jour) Module File (Fichier de module) Browse (Naviguer) Cliquez pour naviguer les dossiers de votre PC et trouver les

Install (Installer) Cliquez pour installer le module sélectionné sur votre N5200PRO

Cliquez pour vérifier s’il y a des mises à jour pour le module sélectionné. L’emplacement du fichier de module.

fichiers du module.

Remarque

Les modules peuvent endommager votre système. Installez seulement des modules vendus par votre revendeur ou des distribute urs fiables.

Réinitialiser les réglages sur les réglages d’usine

Dans le menu System (Système), choisissez l’élément Factory Default

(Réglages d’usine) ; l’écran Reset to Factory Default (Réinitialiser les réglages sur les réglages d’usine)

apparaît. Appuyez sur Apply (Appliquer) pour réinitialiser tous les réglages du N5200PRO sur les réglages d’usine. Appuyez sur Cancel (Annuler) pour retourner au menu principal.

ATTENTION

La restauratiom des réglages par défaut n'effacera pas les données enregistrées sur les disques durs mais RESTAURERA tous les réglages sur les réglages d'usine par défaut.

Mettre à jour le microprogramme du système

Dans le menu System (Système), choisissez l’élément Firmware Upgrade (Mise à jour du microprogramme) ; l’écran Firmware Upgrade (Mise à jour du microprogramme) apparaît. Suivez les étapes suivantes pour mettre à jour votre microprogramme :

1. Utilisez le bouton Browse (Naviguer) pour trouver le fichier de mise à jour du microprogramme.

2. Cliquez sur Apply (Appliquer).

3. Vous entendrez un bip ; le voyant DEL ‘occupé’ clignotera jusqu’à la fin de la mise à jour.

Remarque

ATTENTION

• Le biper ne bipe que s’il a été activé dans le menu Notification du système.

• Vérifiez le site web de Thecus pour les dernières notes d’info et de mise à jour.

• Il n’est pas possible de restaurer une version antérieure du

Ne PAS éteindre le système pendant la mise à jour du microprogramme. Ceci pourrait donner des résultats catastrophiques et le système pourrait arrêter de marcher.

Changer le mot de passe de l’administrateur

Dans le menu System (Système), choisissez l’élément Administrator

Password (Mot de passe de l’administrateur) ; l’écran Change

Administrator Password (Changer le mot de passe de l’administrateur)

apparaît. Entrez un nouveau mot de passe dans la case New Password (Nouveau mot de passe) et confirmez le mot de passe dans la case Confirm Password (Confirmer le mot de passe). Appuyez sur Apply (Appliquer) pour confirmer les changement du mot de passe. Le tableau suivant contient une description détaillée de chaque élément.

Changer le mot de passe de l’administrateur

Elément Description

New Password (Nouveau mot de passe) Confirm Password (Confirmer le mot de passe) Apply (Appliquer) Appuyez pour enregistrer les changements.

Entrez le nouveau mot de passe de l’administrateur.

Entrez de nouveau le nouveau mot de passe pour confirmer.

Redémarrer et arrêter le système

Dans le menu System (Système), choisissez l’élément Reboot & Shutdown

(Redémarrer & arrêter) ; l’écran Shutdown/Reboot System (Redémarrer/arrêter le système)

apparaît. Appuyez sur Reboot (Redémarrer) pour redémarrer le système

ou sur Shutdown (Arrêter) pour arrêter et éteindre le système.

Déconnexion

Dans vous déconnecter de l’interface Web d’administration, allez sur System (Système) > Logout (Déconnexion).

Chapitre 5 : Configuration des autres fonctions

Vue d'ensemble

Le N5200PRO peut être utilisé comme un serveur FTP, permettant aux utilisateurs et aux clients de trasnférer des fichiers avec leurs programmes FTP préférés Le Serveur d’impression intégré permet aussi de partager une seule imprimante USB avec tous les utilisateurs du réseau. Cette section décrit comment faire cela.

Serveur FTP

Le N5200PRO peut être utilisé comme un serveur FTP, permettant aux utilisateurs de télécharger et téléverser des fichiers avec leurs programmes FTP préférés Dans le menu Network (Réseau), choisissez l’élément FTP ; l’écran FTP apparaît. Vous pouvez changer n’importe lequel de ces paramètres ; appuyez sur Apply (Appliquer) pour confirmer les réglages. Une brève description de chaque élément est donnée ci-dessou

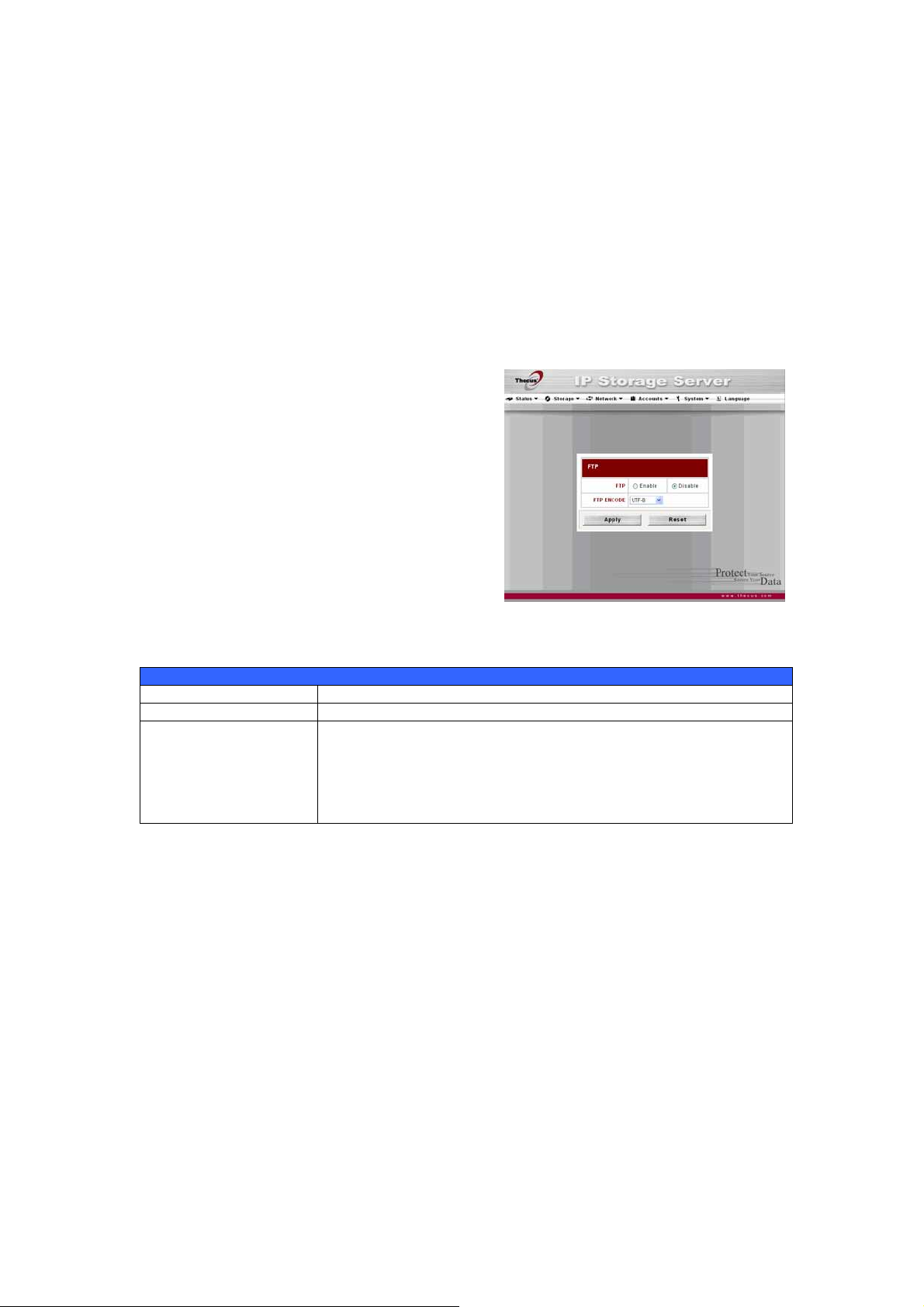

FTP

Elément Description

FTP (FTP) Pour activer le service FTP sur le N5200PRO. FTP ENCODE (ENCODAGE FTP)

Pour accéder au dossier partagé sur le N5200PRO, utilisez le bon nom d’utilisateur et le mot de passe définis dans la page Users (Accounts (Comptes) > Users (Utilisateurs)). Le contrôle de l’accès à chaque dossier partagé est réglé dans la page ACL (Storage (Stockage) > Folder (Dossier) > ACL).

s :

Si votre client FTP ou votre système d’exploitation ne prend pas en charge Unicode (par ex. Windows® 95/98/ME ou MAC OS9/8), choisissez le même encodage que votre système d’exploitation pour visualiser correctement les fichiers et les dossiers du serveur. Les options disponibles sont BIG5, HZ, GB2312, GB18030, ISO, EUC-JP, SHIFT-JIS et UTF-8.

Serveur multimédia

Grâce à la fonction de serveur multimédia intégrée, le N5200PRO offre un service de diffusion multimédia aux adaptateurs multimédia indépendants connectés au réseau et prenant en charge le protocole UPnP AV ou qui sont conforme à la norme DLNA (Digital Living Network Alliance).

Grâce au serveur multimédia intégré du N5200PRO, vous pouvez partager des contenus multimédia comme des chansons, des images et des films avec n’importe quel appareil compatible dans votre maison.

Pour configurer le serveur multimédia, dans le menu Network (Réseau), cliquez sur Media Server (Serveur multimédia) et la fenêtre Media Manager Settings

(Réglages du gestionnaire multimédia)

apparaîtra. Vous trouverez ci-dessous une brève description de chaque champ :

Réglages du gestionnaire multimédia

Elément Description

Media Server (Serveur multimédia) Shared Media Folders (Dossiers multimédia partagés) Rescan (Rebalayage) Cliquez sur le bouton Rescan (Rebalayage) pour que le

Pour activer ou désactiver le service de serveur multimédia. Choisissez le(s) dossier(s) qui contiennent les fichiers

multimédia à partager.

N5200PRO recherche les nouveaux contenus dans le dossier multimédia choisi.

Ajouter des dossiers multimédia partagés

Une fois que le logiciel du serveur multimédia est installé, vous pouvez commencer à ajouter des dossiers avec le contenu multimédia que vous voulez partager. Pour créer un dossier multimédia partagé, suivez les étapes suivantes :

1. Cliquez sur Network (Réseau) > Media Server (Serveur multimédia) dans la barre du menu.

2. Dans la fenêtre Shared Media Folders (Dossiers multimédia partagés), choisissez le dossier qui contient vos fichiers multimédia et cochez sa case.

3. Le contenu de ce dossier sera balayé pour le serveur multimédia. La durée du balayage dépend de la taille du dossier.

Connecter des DMA (adaptateurs multimédia) au serveur multimédia

Vous pouvez maintenant connecter votre adaptateur multimédia (DMA-Digital Media Adapter) au serveur multimédia:

1. Connectez votre DMA au serveur multimédia

a. Configurez votre DMA pour qu’il utilise une adresse IP dynamique.

L’adresse IP sera assignée par le routeur.

b. Certains DMA ont une fonctionnalité sans fil. Vous pouvez

connecter le DMA à un routeur sans fil. Pour plus d’instructions sur la connexion de votre DMA à un routeur sans fil, voir le manuel d’utilisation de votre DMA.

2. Connectez la sortie vidéo de votre DMA à l’entrée vidéo de votre téléviseur.

3. Allumez le téléviseur et changez le signal d’entrée vidéo sur DMA.

4. Configurez le DMA (ces étapes dépendent du type de DMA utilisé).

a. Dans l’écran Server List (Liste des serveurs), choisissez

“N5200PRO:Mediabolic Server” comme le serveur b. Allez sur My Media (Mon multimédia). c. Cliquez sur les boutons Up/Down Arr ow (Fl è ches haut/ bas )

pour choisir entre Music Jukebox (Juke-box musical), Photo

Albums (Albums photos) et Video Clips (Clips vidéo). d. Commencez à regarder les contenus multimédia enregistrés sur

votre N5200PRO.

Serveur d'impression

Vous pouvez configurer le N5200PRO pour l’utiliser comme un serveur d’impression. De cette manière, tous les PC connectés au réseau pourront utiliser la même imprimante.

Windows XP SP2

Pour configurer le serveur d’impression sous Windows XP SP2, suivez les étapes suivantes :

1. Branchez l’imprimante USB sur l’un des ports USB (si possible, utilisez les ports USB de derrière ; les ports USB de devant peuvent être utilisés pour des disques durs externes).

2. Allez sur Start (Démarrer) > Printers and Faxes (Imprimantes et fax).

3. Cliquez sur File (Fichier) > Add Printer (Ajouter imprimante).

4. L'assistant Add Printer Wizard (Assistant d’ajout d’imprimante) apparaît sur l’écran. Cliquez sur Next (Suivant).

5. Cochez la case “A network printer, or a printer attached to another

computer” (Une imprimante de réseau ou une imprimante branchée sur un autre ordinateur).

6. Choisissez “Connect to a printer on the Internet or on a home or office network (Connecter à une imprimante sur Internet ou sur un réseau maison ou de bureau)”, et entrez

“http://N5200PRO_IP_ADDRESS:631/printers/usb-printer” dans le champ URL.

7. Windows vous demandera d'installer les pilotes de votre imprimante. Choisissez le pilote de votre imprimante.

8. Windows vous demandera si vous voulez utiliser cette imprimante comme "Imprimante par défaut". Choisissez Yes (Oui) et toutes vos tâches d’impression seront automatiquement envoyées sur cette imprimante. Cliquez sur Next (Suivant).

9. Cliquez sur Finish (Terminer).

Remarque

• Certaines imprimantes USB ne sont pas compatibles. Veuillez vérifier le site web de Thecus pour une liste des imprimantes compatibles.

• Veuillez noter que si une imprimante multifonction (tout-en-une) est branchée sur le N5200PRO, normalement seulement les fonctions d’impression et de fax marcheront. Les autres fonctions, comme le scannage, ne marcheront pas.

Windows Vista

Pour configurer le serveur d’impression sous Windows Vista, suivez les étapes suivantes :

1. Ouvrez Printer Folder (Dossier d’imprimante) à partir du Control Panel (Panneau de contrôle).

2. Cliquez avec le bouton droit de la souris n’importe où dans le dossier

Printers (Imprimantes) puis choisissez Add Printer (Ajouter imprimante).

3. Choisissez Add a network, wireless or Bluetooth printer (Ajouter une imprimante de réseau, sans fil ou Bluetooth).

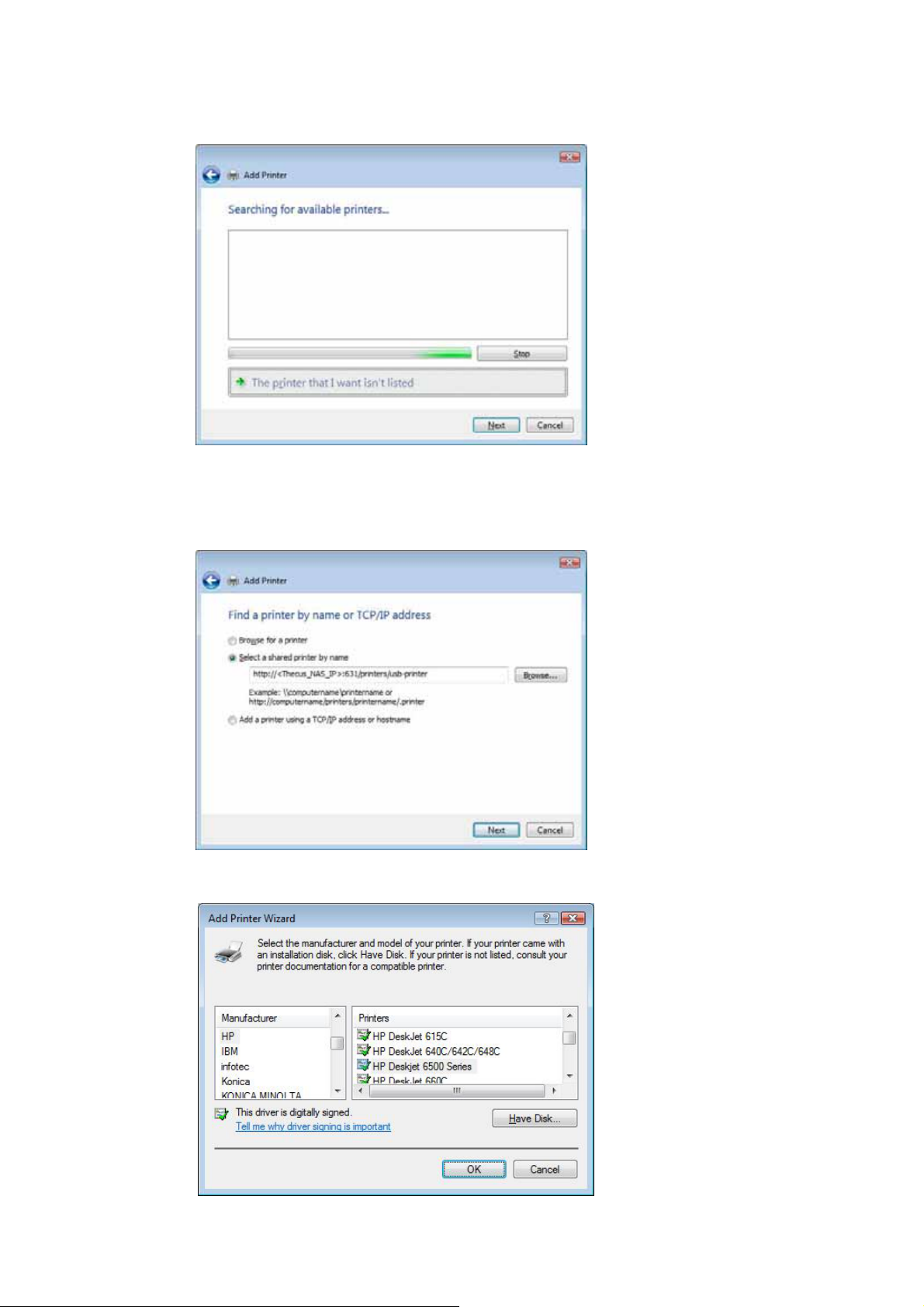

4. Choisissez The printer that I want isn’t listed (Mon imprimante n’est pas dans la liste).

Vous pouvez appuyer sur The printer that I want isn’t listed (Mon imprimante n’est pas dans la liste) pour aller directement à la page suivante sans attendre jusqu’à la fin de Searching for available printers (Recherche des imprimantes disponibles) pour terminer.

5. Cliquez sur Select a shared printer by name (Choisir une imprimante partagée par nom).

Entrez http://<Thecus_NAS>:631/printers/usb-printer dans la case, où <Thecus_NAS_IP> est l’adresse IP du N5200PRO. Cliquez sur Next (Suivant).

6. Choisissez ou installez une imprimante pu is appuyez sur OK.

Si le modèle de votre imprimante n’est pas affiché dans la liste, veuillez contacter le fabricant de votre imprimante pour de l’aide.

7. Windows essayera alors de connecter votre imprimante.

8. Vous pouvez choisir d’utiliser cette imprimant e en tant qu’imprimante par défaut en cochant la case Set as the default printer (Utiliser en tant qu’imprimante par défaut). Cliquez sur Nex t (Suivant) pour continuer.

Terminé ! Cliquez sur Finish (Terminer).

Chapitre 6 : Utilisation du N5200PRO

Vue d'ensemble

Une fois que le N5200PRO a été configuré et fonctionne normalement, les utilisateurs du réseau peuvent gérer tous leurs fichiers, leurs chansons ou leurs photos numériques en utilisant simplement un navigateur web. Pour gérer vos fichiers personnel ou les fichiers à accès publique sur le N5200PRO, entrez simplement son IP adresse dans votre navigateur (l’adresse IP par défaut est http://192.168.1.100) ; la page N5200PRO Login (Connexion N5200PRO) s’ouvrira automatiquement.

Remarque

Page de connexion

Pour vous connecter au système, entrez votre nom d’utilisateur et votre mot de passe puis cliquez sur Login (Connexion) pour vous connecter au système. Ceci vous enverra directement à l’interface WebDisk (Disque Web).

Utilisation de la fonction Webdisk (Disque web)

Le N5200PRO a une function de WebDisk qui vous permet d’accéder au système sur Internet et à partir de n'importe quel navigateur.

1. Dans la page Login (Connexion), entrez un User ID (ID d’utilisateu r) et le mot de passe qui a été configuré dans le menu Accounts (Comptes). Voir

Chapitre 4 : Gestion du système > Gestion des utilisateurs et des groupes > Configuration d’un utilisateur local.

2. La page WebDisk (Disque Web) apparaît et affiche les dossiers qui vous sont disponibles via la Liste de contrôle d’accès (ACL).

3. Cliquez sur le nom d’un dossier pour ouvrir ce dossier.

4. La page du dossier apparaît et affiche les fichiers et les dossiers. Cliquez sur un fichier pour télécharger ce fichier.

Page de dossier

Elément Description

Name (Nom) Affiche le nom des dossiers et des fichiers. Size (Taille) Affiche la taille des dossiers et des fichiers. Type (Type) Affiche le type des dossiers et des fichiers. Modified Date (Date de modification)

5. Les boutons de la page de dossier vous permettent de créer un nouveau dossier, de téléverser des fichiers et de supprimer des fichiers dans un dossier.

Boutons de la page de dossier

Bouton Description

Up (Haut) Pour retourner au niveau de dossier précédent. New folder (Nouveau dossier) New file (upload) (Nouveau Fichier (Téléverser)) Delete Selected Items (Supprimer les éléments sélectionnés)

6. Pour créer un nouveau dossier dans le dossier sélectionné, appuyez sur le bouton New Folder (Nouveau dossier). Lorsque l’écran apparaît, entrez le nom du nouveau dossier. Appuyez sur OK pour créer le dossier.

Avant de continuer, assurez-vous que le support Disque web ou Dis que web sécurisé est activé dans l’écran Support de service du menu Network (Réseau) du système. Voir Support de service dans le Chapitre 4: Gestion du système > Gestion du réseau > Configuration des services web.

Affiche l’heure et la date de la dernière modification des dossiers et des fichiers.

Pour créer un nouveau dossier. Pour téléverser un fichier, de votre ordinateur au dossier

sélectionné. Pour supprimer les fichiers et les dossiers sélectionnés.

7. Pour téléverser un fichier, de votre ordinateur au dossier sélectionné, appuyez sur le bouton New file (upload) (Nouveau f ichier (Téléverser)). Lorsque l’écran apparaît, appuyez sur Browse (Naviguer) et choisissez le fichier que vous voulez téléverser. Appuyez sur OK; le fichier est alors téléversé dans le dossier sélectionné.

8. Pour supprimer un fichier ou un dossier, cochez la case du fichier ou du dossier. Appuyez sur le bouton Delete selected items (Supprimer les éléments sélectionnés). Vous pouvez aussi cocher la case qui ressemble à un cercle rouge pour sélectionner tous les fichiers et tous les dossiers dans ce dossier.

Pour accéder aux dossiers avec un contrôle d’accès, vous devez en premier vous connecter avec un compte d’utilisateur local.

Pour plus d’informations sur le réglage des droits d’utilisateur au x dossiers, voir

Chapter 4 : Gestion du système > Gestion des dossiers > Listes de

contrôle d’accès de dossier (ACL).

Mapper un PC client sur le N5200PRO

Vous pouvez mapper des dossiers partagés sur le N5200PRO pour pouvoir y avoir accès comme s'ils étaient des unités sur votre ordinateur. Vous pouvez vous connecter au réseau des dossiers partagés sur le N5200PRO de la manière suivante :

Windows

1. Ouvrez le dossier My Computer (Mon ordinateur) de Windows.

2. Dans la barre de menu, cliquez sur Tools (Outils) et choisissez Map Network Drive…(Mapper l’unité de réseau).

3. L’écran Map Network Drive (Mapper l’unité de réseau) apparaît.

4. Choisissez une lettre pour le dossier partagé.

5. Cliquez sur le bouton Browse (Naviguer) pour trouver le dossier désiré sur votre réseau. Alternativement, vous pouvez entrer le nom du dossier auquel vous voulez vous connecter ou entrer son adresse IP. (par ex. \\192.168.1.100\share)

6. Cliquez sur Finish (Terminer). Lorsque la fenêtre Connect As… (Connecter sous…) s’affiche, entrez votre nom d'utilisateur et votre mot de passe.

7. Cliquez sur OK. Le dossier partagé apparaît maintenant comme l’unité de disque assigné. Vous pouvez accéder à ce dossier comme s’il était un disque sur votre ordinateur.

Apple OS X

Sur un ordinateur Apple, vous pouvez vous connecter aux ordinateurs et aux serveurs partagés en utilisant une adresse de réseau.

1. Choisissez Go (Aller) > Connect to Server…(Connecter au serveur…)

2. Entrez l’adresse de réseau pour le serveur dans la case Adresse du serveur. Lorsque vous vous connectez en utilisant le protocole SMB/CIFS, entrez :

smb://192.168.1.100/Folder1 Lorsque vous vous connectez en utilisant le protocole AFP, entrez :

afp://192.168.1.100/Folder1 Cliquez sur Connect (Connecter).

3. Lorsque MAC OS X essaye de se connecter au N5200PRO, il vous demandera d’entrer un Nom d’utilisateur et un Mot de passe pour accéder au dossier.

4. Lorsque MAC OS X s’est connecté au N5200PRO, une icône représentant le dossier apparaît sur le bureau du MAC OS X. Vous pouvez accéder au dossier en double-cliquant sur l’icône.

Mapper le N5200PRO comme un lecteur iSCSI

Vous pouvez aussi utiliser le N5200PRO pour le mapper comme un lecteur iSCSI Avec iSCSI, vous pouvez accéder à distance au N5200PRO à grande vitesse comme s’il était un disque local de votre ordinateur.

Pour cela, suivez les étapes suivantes :

Windows 2000/XP

1. Téléchargez en premier l’Initiateur iSCSI sur le site Web de Microsoft (http://www.microsoft.com). Vous pouvez trouver ce programme en entrant ‘iSCSI Initiator’ dans la boîte de recherche sur leur page d’accueil.

2. Lorsque vous avez téléchargé ce programme, installez ‘iSCSI Initiator’ en double-cliquant sur le fichier EXE. L’avert issement de sécurité suivante peut apparaître. Cliquez sur Run (Exécuter) pour continuer.

3. Vous allez maintenant installer ‘iSCSI Init iator’ avec l’Assistant d’installation. Cliquez sur Next (Suivant) pour continuer.

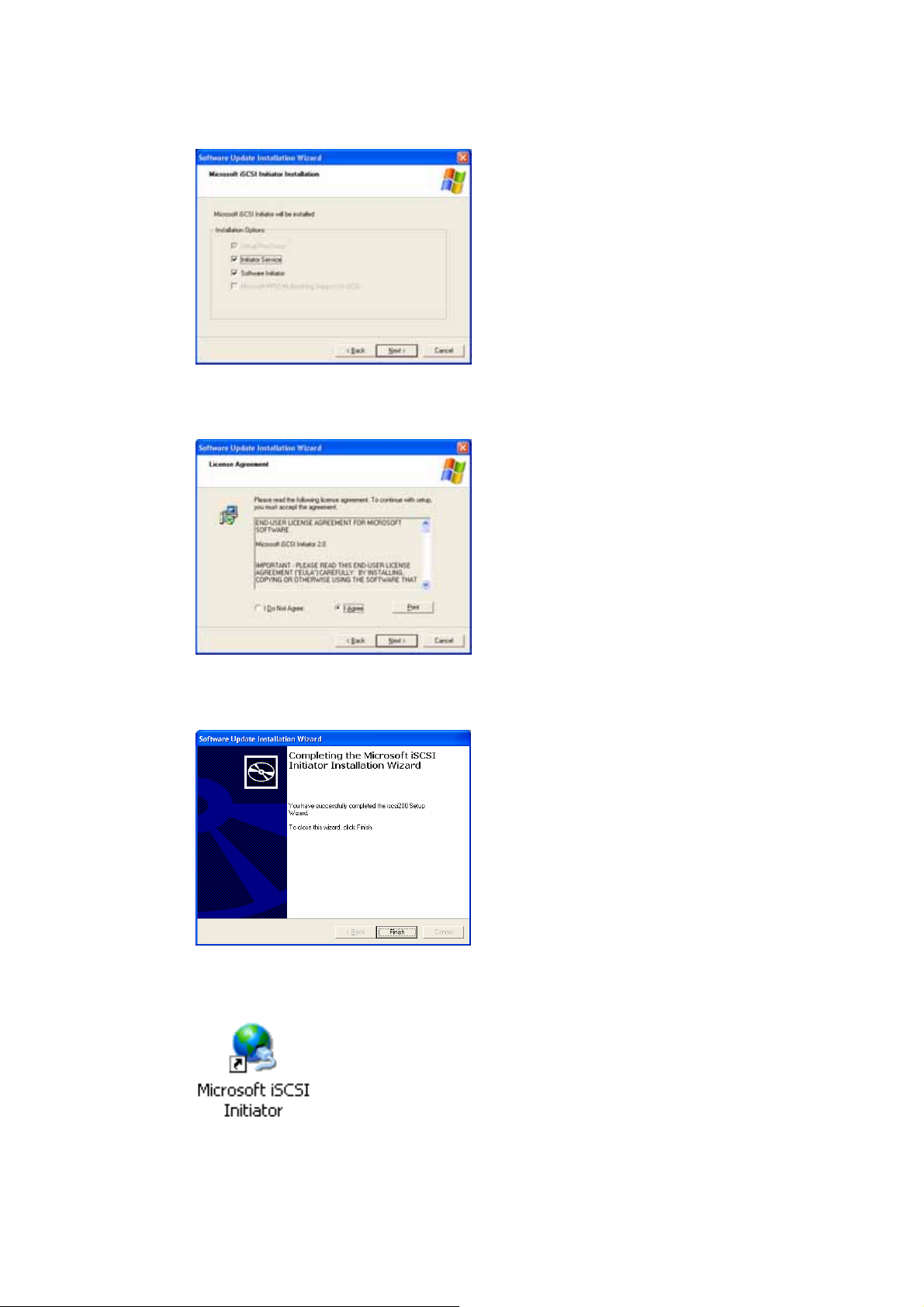

4. Ne changez pas les réglages par défaut et cliquez sur Next (Suivant).

5. Lisez le contrat de licence. Pour continuer l’inst allation, cliquez sur I Agree (J’accepte) puis cliquez sur Next (Suivant).

6. Le programme ‘iSCSI Initiator’ va s’installer automatiquement. Cliquez sur Finish (Terminer) à la fin.

7. Exécutez ‘iSCSI Initiator’ en double-cliquant sur son icône dans le bureau. La fenêtre des propriétés de ‘iSCSI Initiator’ apparaît.

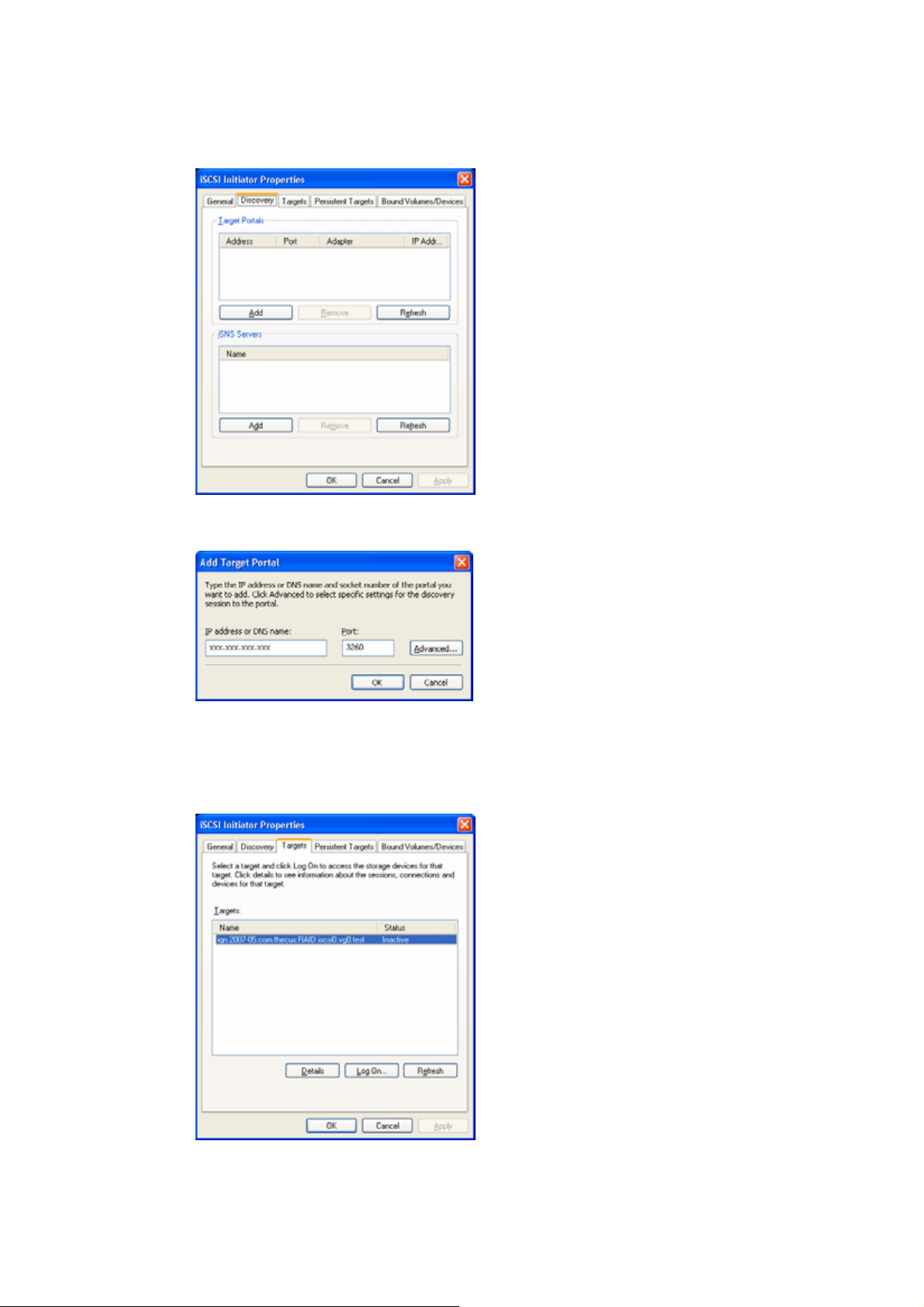

8. Sélectionnez l'onglet Discovery (Découvertes). Dans la section Target Portals (Viser les portails), cliquez sur Add (Ajouter).

9. Entrez l’adresse IP du N5200PRO. Cliquez sur OK.

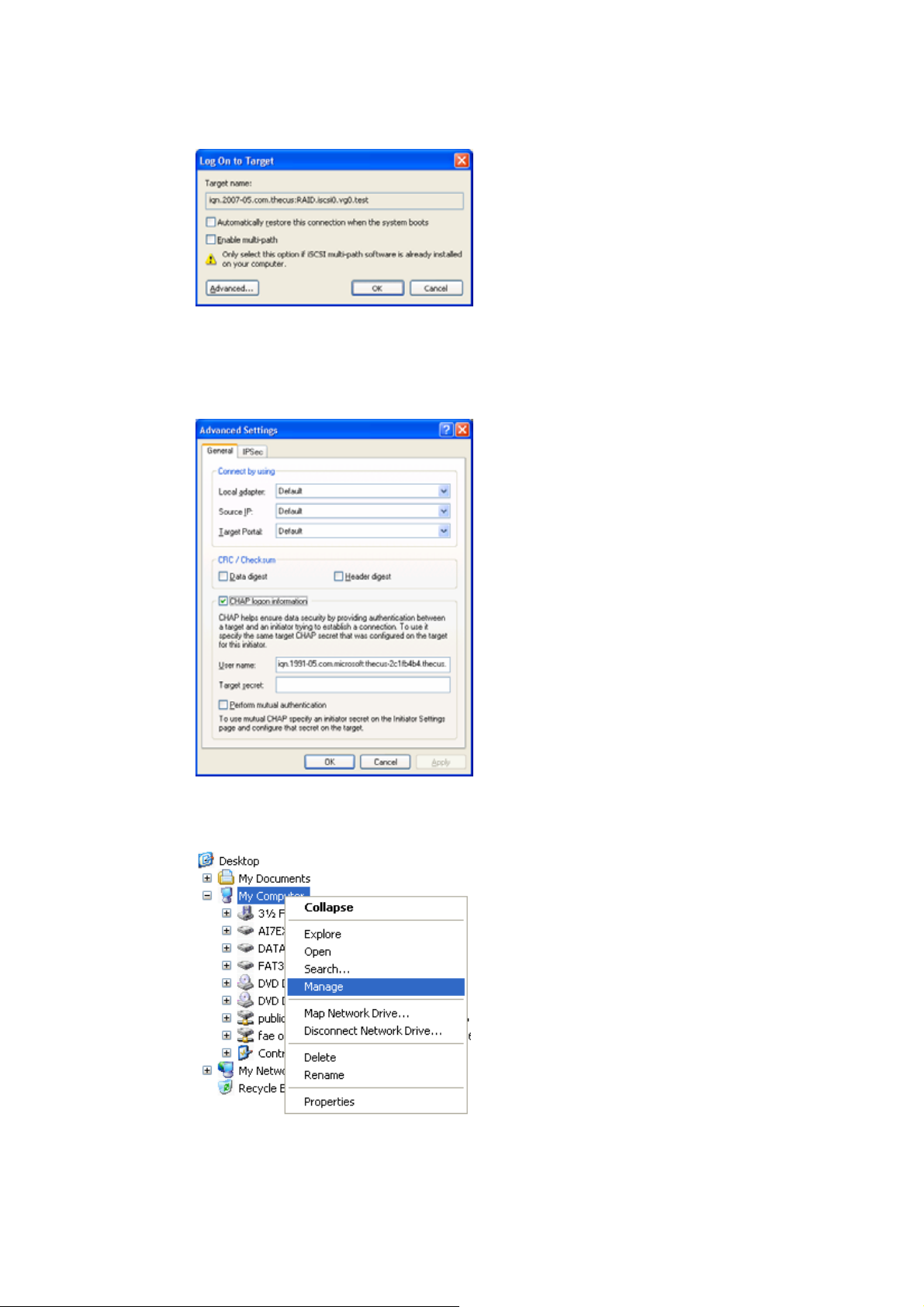

10. Dans la fenêtre iSCSI Initiator Properties (Propriétés de ‘iSCSI Initiator’), choisissez l’onglet Targets (Cibles). Lorsque la cible iSCSI est en surbrillance, cliquez sur Log On (Se connecter). La boîte de dialogue Log On to Target (Se connecter à la cible) apparaîtra.

11. Si vous n’avez pas encore activé CHAP, cliquez sur OK pour continuer.

Si vous avez activé CHAP, cliquez sur Advanced (Avancé). Dans la section Advanced Settings (Réglages avancés), cochez la case CH AP login information (Informations de connexion CHAP) et entrez votre nom d’utilisateur et votre mot de passe. Cliquez sur OK.

12. Cliquez avec le bouton droit sur My Computer (Mon ordinateur) et choisissez Manage (Gestion).

13. Cliquez sur Disk Management (Gestion du disque) ; vous verrez maintenant un nouveau disque dur affiché.

14. Initialisez le nouveau disque dur ; vous pourrez alors utiliser la cible iSCSI comme un disque local.

Windows Vista

Windows Vista vient automatiquement avec Microsoft iSCSI Initiator pré installé ; vous n’aurez donc pas besoin d’installer ce programme. Vous devrez, à la place, démarrer ‘iSCSI Initiator’ et suivre les étapes 8-14 pour mapper le N5200PRO comme un disque iSCSI.

Sauvegarde des fichiers

Vous pouvez sauvegarder des fichiers avec le N5200PRO de plusieurs manières.

Nsync

Vous pouvez sauvegarder un dossier partagé sur un autre N5200PRO (cible Nsync) ou un serveur FTP pour sauvegarder les données tant que vous avez les droits d'accès de la cible. Lorsque vous utilisez Nsync entre deux N5200PRO, vous avez le choix de transmettre les fichiers de manière sécurisé entre les deux N5200PRO.

Si les fichiers sur votre N5200PRO sont perdus de quelconque manière, vous pouvez restaurer ces fichiers à partir du N5200PRO cible. Pour sauvegarder régulièrement les fichiers, vous pouvez aussi programme une tâche pour qu’elle marche une seule fois ou de manière quotidienne, hebdomadaire ou mensuelle. Vous pouvez aussi limiter la largeur de bande de vos tâches N sync, pour que les autres utilisateurs du réseau puissent partager de manière égale l a largeur de bande.

Dans le menu Storage (Stockage), choisissez Nsync; l’écran Nsync apparaît. Vous trouverez ci-dessous une brève description de chaque champ:

Nsync

Elément Description

Task name (Nom de la tâche) Server (Serveur) L’adresse IP de votre serveur cible. Share folder (Dossier partagé) Last Time (Dernière fois) Last Status (Dernier état) Action (Action) L’administrateur peut exécuter ou arrêter une tâche Nsync en

Bandwidth Setting (Réglage largeur de bande) Add (Ajouter) Cliquez pour ajouter une tâche Nsync. Modify (Modifier) Cliquez pour modifier une tâche Nsync. Restore (Restaurer) Cliquez pour restaurer un dossier partagé à partir d’une cible

Delete (Supprimer) Cliquez pour supprimer une tâche Nsync. Les fichiers de

Le nom de la tâche Nsync

Le dossier partagé que vous voulez sauvegarder. La dernière fois qu’une tâche Nsync a été exécutée. L’état de votre dernière tâche Nsync.

appuyant sur le bouton Action. Contrôle de la largeur de bande pour les tâches Nsync.

Nsync. sauvegarde sur la cible Nsync seront aussi supprimés.

Ajouter une tâche Nsync

Dans l’écran Nsync Information (Informations Nsync), cliquez sur Add (Ajouter) ; l'écran Add Nsync Task (Ajouter une tâche Nsync) apparaît.

Ajouter une tâche Nsync

Elément Description

Task Name (Nom de la tâche) Manufacturer (Fabricant) Target Server IP Address (Adresse IP du serveur cible) Source Folder (Dossier source) Nsync Task Name (Nom de la tâche Nsync) Authorized Username on Target Server (Nom d’utilisateur autorisé sur le serveur cible) Password on Target Server (Mot de passe sur le serveur cible) Test Connection (Tester la connexion) Schedule (Programme) Time (Heure) L’heure à laquelle la tâche Nsync doit être exécutée. Type (Type) Vous pouvez programmer la tâche pour l’automatiser de

Apply (Appliquer) Cliquez pour enregistrer la tâches.

Remarque

Le nom de la tâche Nsync Choisissez si la cible est un produit de Thecus (par ex.

N5200PRO) ou un serveur FTP. L’adresse IP de votre serveur cible.

Le dossier partagé que vous voulez sauvegarder. Le nom de la tâche Nsync

Le nom du compte sur le serveur cible.

Le mot de passe de l’utilisateur sur le serveur cible.

Cliquez pour vérifier la connexion au serveur cible. Pour programmer des sauvegardes de vos dossiers partagés.

manière quotidienne, hebdomadaire ou mensuelle. Daily (Quotidienne) : Entrez l’heure du jour à laquelle la tâche Nsync doit s’exécuter. Weekly (Hebdomadaire) : Entrez le jour de la semaine pendant lequel la tâche Nsync doit s’exécuter. Monthly (Mensuel) : Entrez le jour du mois pendant lequel la tâche Nsync doit s’exécuter.

Avant de démarrer une tâche Nsync, assurez-vous que le serveur cible du Serveur Nsync (ou du serveur FTP) est activé.

Configuration d’une cible Nsync sur un appareil Nsync

Sur le serveur cible Nsync, l’administrateur de ce serveur doit configurer un compte d’utilisateur avec un dossier appelé "nsync" et lui don ner l’accès d’écriture.

1. Sur le serveur Nsync, ajoutez un utilisateur pou r la source Nsync (par ex. nsyncsource1). Pour plus d’informations sur comment ajouter un utilisateur dans le N5200PRO, voir Chapitre 4 : Gestion du système >

Gestion des utilisateurs et des groupes > Configuration d’un utilisateur local > Ajouter des utilisateurs.

2. Sur le serveur Nsync, donnez à cet utilisat eur (par ex. nsyncsource1) le droit d’écriture dans le dossier nsync. Pour des instructions de configuration du dossier ACL, voir Chapitre 4 : Gestion du système > Gestion des dossiers > Listes de contrôle d’accès de dossier (ACL).

3. Une fois que cela a été fait, le serveur cible commencera à accepter les tâches Nsync à partir du serveur utilisant cet ID et mot de passe.

Configuration d’une cible Nsync sur un autre appareil

Si vous avez sélectionné “Other Device” (Autre appareil) lorsque vous avez configuré votre tâche Nsync, le N5200PRO utilisera le protocole FTP pour sauvegarder le dossier partagé. Sur l’appareil de stockage externe, assurez-vous qu’il y a un dossier appelé “nsync”, et que l’ID Auth a le droit d’écriture dans ce dossier.

Désigner le N5200PRO comme une cible Nsync

Le N5200PRO peut être utilisé comme un serveur Nsync, permettant à un autre NAS Thecus avec Nsync dans un endroit distant de sauvegarder leurs fichiers sur ce N5200PRO. Dans le menu Network (Réseau), choisissez l’élément Nsync

Target (Cible Nsync) ; l’écran Nsync Target Server Setting (Réglage du serveur cible Nsync) apparaît.

Réglage du serveur cible Nsync

Elément Description

Serveur cible Nsync Pour activer ou désactiver le support cible Nsync.

Remarque

Pour active rune tâche Nsync à travers un pare-feu, vous devez ouvrir le port TCP/1194 dans votre pare-feu dans les deux directions.

Utilitaire de sauvegarde de Thecus

L’Utilitaire de sauvegarde de Thecus se trouve sur le CD d’installation. Lorsque vous cliquez sur le CD, l’Utilitaire de sauvegarde sera installé dans Program

Groups (Groupes de programmes) > Thecus > Thecus Backup Utility (Utilitaire de sauvegarde de Thecus). S’il n’a pas été installé, vous pouvez

copier le fichier (Thecus Backup Utility.exe) dans l’emplacement désiré sur votre disque dur et double-cliquer dessus pour l’exécuter.

Remarque

Si vous n’arrivez pas à trouver l’Utilitaire de sauvegarde de Thecus sur votre CD, vous pouvez le télécharger à partir du site web de Thecus (http://www.thecus.com).

Lorsque vous exécutez cet utilitaire la première f ois, il vous demandera si vous voulez créer un fichier DB. Cliquez sur Yes (Oui).

1. Cliquez sur Add (Ajouter) pour créer une tâche de sauvegarde. La boîte de dialogue Add New Task (Ajouter une nouvelle tâche) s’affiche.

Ajouter une nouvelle tâche

Elément Description

Task (Tâche) Le nom de la nouvelle tâche. Source (Source) Cliquez pour spécifier l’emplacement du dossier/du fichier

Incremental (Incrémentiel)

Destination (Destination) Excluded extensions (Extensions exclues) Comments (Commentaires)

source. Cliquez pour spécifier si la sauvegarde doit être incrémentielle. Si cette case n’est pas cochée, la sauvegarde sera une sauvegarde complète. Cliquez pour spécifier l’emplacement du dossier/du fichier cible.

Les fichiers avec ces extensions seront ignorés et ne seront pas sauvegardés vers la destination choisie. Si vous le voulez, vous pouvez entrer des commentaires ici.

2. Pour automatiser la tâche de manière à ce qu’elle soit régulière, cliquez sur l’icône Schedule (Programme) de cette tâche. Vous pouvez programmer la tâche pour l’automatiser Monthly (Mensuel) ou Weekly (Hebdomadaire).

3. Pour vérifier le journal de cette tâche, cliquez sur l’icône Log (Journal) de cette tâche.

Remarque

L’utilitaire de sauvegarde de Thecus prend aussi en charge MAC OS X. Copiez simplement le fichier Thecus Backup Utility.dmg sur votre machine MAC OS X et double-cliquez dess us pour l’exécuter.

Sauvegarde des données avec Windows XP

Si vous utilisez Windows XP Professional, vous pouvez aussi utiliser l’utilitaire de sauvegarde de Windows (Ntbackup.exe) pour sauvegarder vos fichiers.

Si vous utilisez Windows XP Edition Familiale, suivez les étapes suivantes pour installer l’utilitaire :

1. Insérez le CD de Windows XP dans le lecteur de CD-ROM et double-cliquez sur l’icône CD dans My Computer (Mon ordinateur).

2. Lorsque l'écran de bienvenu de Microsoft Windows XP apparaît, cliquez sur Perform Additional Tasks (Effectuer d’autres tâches).

3. Cliquez sur Browse this CD (Naviguer ce CD).

4. Dans l’Explorateur de Windows, naviguez sur ValueAdd > Msft > Ntbackup.

5. Double-cliquez sur Ntbackup.msi pour installer l’utilitaire de sauvegarde.

Une fois installé, vous pouvez utiliser l’utilitaire de sauvegarde de Windows de la manière suivante :

1. Cliquez sur Start (Démarrer), allez sur All Programs (Tous les

programmes) > Accessories (Accessoires) > System Tools (Outils système) > Backup (Sauvegarde) pour lancer l’assistant.

2. Cliquez sur Next (Suivant) pour passer la page d’introduction. Choisissez

Backup files and settings (Sauvegarder les fichiers et les réglages)

dans la deuxième page et cliquez sur Next (suivant).

3. Choisissez quelle option vous désirez sauvegarder.

4. Cliquez sur Next (Suivant) et dans les pages Backup Type (Type de sauvegarde), Destination (Destination) et Name (Nom), spécifiez un emplacement pour la sauvegarde en utilisant le bouton Browse (Naviguer).

5. Recherchez et choisissez le disque qui spécifie votre N5200PRO comme la destination de sauvegarde et cliquez sur Next (Suivant).

6. Cliquez sur Next (Suivant) pour aller à la dernière page de l’assistant et cliquez sur Finish (Terminer) pour commencer la sauvegarde.

Utilitaires de sauvegarde de Apple OS X

Mac OS X ne contient aucun programme de sauvegarde. Cependant, il y a plusieurs solutions de sauvegarde disponibles pour le Mac OS X, y-compris :

iBackup, Psyncx, iMSafe, Rsyncx, Folder Synchronizer X, Tri-BACKUP, Impression, Intego Personal Backup, SilverKeeper, et l’utilitair e dotMac de Apple, entre autres.

Pour plus d'utilitaires de sauvegarde gratuits et des sharewares, allez sur

VersionTracker ou MacUpdate et faites une recherche avec “Sauvegarde”.

Chapitre 7 : Astuces et recommandations

Extensions de stockage USB et eSATA

Le N5200PRO prend en charge des disques durs USB externes grâce à ses trois ports USB. Une fois qu’un disque dur USB a été correctement monté, le volume entier sera automatiquement copié dans le dossier DD USB par défaut. Le N5200PRO peut prendre en charge jusqu’à 6 appareils de stockage USB externes. Tous les noms des fichiers sur les disques USB sont sensibles à la casse.

Le N5200PRO prend aussi en charge les disques durs eSATA grâce à son port eSATA.

Avant de brancher un disque dur USB ou eSATA sur le N5200PRO, vous devez en premier le partitionner et le formater avec un ordinateur de bureau ou un ordinateur portable. L’appareil branché sera situé dans \\192.168.1.100\usbhdd\sdf1 où 192.168.1.100 est l’adresse IP du N5200PRO et sdf1 est pour la première partition du disque #6, le disque eSATA ou USB. Si la partition est du type NTFS, les utilisateurs du NAS peu vent ouvrir et copier des fichiers de \\192.168.1.100\usbhdd\sdf1 mais ne peuvent pas ajouter des nouveaux fichiers ou modifier les fichiers existants.

Remarque

Si vous voulez écrire sur un appareil de stockage USB, le système de fichiers doit être FAT32.

Stockage USB Partition FAT32

Lecture OK OK Ecriture OK -

Partition NTFS

Ajouter un disque de rechange

Avec un volume RAID 1, RAID 5, RAID 6, ou RAID 10, vous pouvez ajouter un disque de rechange après avoir créé le RAID. Pour ajouter un disque de rechange, suivez les étapes suivantes :

1. Dans l’écran RAID Configuration Screen (Ecran de configuration du RAID), cochez la case du disque dur que vous voulez utiliser comme disque de rechange.

2. Cliquez sur Add Spare(Ajouter rechange). Le disque sera configuré comme un disque de rechange. Le système reconstruit automatiquement le disque de rechange lorsqu’un des des disques du RAID tombe en panne.

USB cible

Le N5200PRO peut être utilisé dans deux modes. Lorsqu’il est connecté à un disque USB normal ou à une clé flash, le N5200PRO marche comme un hôte USB. Lorsqu’il est connecté à un PC via le connecteur USB de type B du panneau arrière, le N5200PRO marche comme un disque USB. Cette fonctionnalité vous permet de transférer des fichiers sans avoir besoin d’utiliser la connexion réseau.

Lorsque vous créez le RAID, allouez une partie de l’espace du RAID pour être utilisé comme un disque USB. Lorsque vous connectez le N5200PRO à un PC en utilisant le câble USB fourni A-B, le PC détectera automatiquement cet espace comme un disque non formaté. Le PC peut alors formater cette partie du disque et créer des fichiers système dessus. Puisque ce disque est créé dans le RAID, il sera aussi protégé par le niveau RAID que vous avez sélectionné.

ATTENTION

Lorsqu’un RAID est enlevé ou endommagé, toutes les données sur l’appareil USB cible seront supprimées.

Administration à distance

Vous pouvez configurer votre N5200PRO pour l’administration à distance. Grâce à l’administration à distance, vous pouvez accéder à votre N5200PRO sur Internet, même si votre N5200PRO est derrière un routeur. Ceci est particulièrement utile lorsque vous voyagez et que vous avez besoin d'un fichier qui se trouve sur votre N5200PRO.

La configuration de l’administration à distance est en trois étapes et les appareils suivants sont requis :

• Appareil N5200PRO NAS de Thecus

• Câble/Routeur DSL avec support DNS dynamique

• Un PC personnel

• Une connexion Internet

Remarque

Partie I - Création d'un compte DynDNS

1. Utilisez votre PC pour aller sur http://www.dyndns.org

2. Cliquez sur le lien Sign Up Now (S’enregistrer maintenant).

3. Cochez les cases, choisissez un nom d’utilisateur (par ex. : N5200PRO) et entrez votre adresse email (par ex. : xxx@example.com), cochez la case Enable Wildcard (Activer les caractères de remplacement) et créez un mot de passe (par ex. : xxxx).

4. Attendez jusqu’à ce que vous receviez un email de www.dyndns.org.

5. Ouvrez votre email et cliquez sur le lien pour activer votre compte

La configuration du routeur dépend légèrement du type de routeur . Dans cet exemple, nous utilisons un routeur Asus WL500g car il prend en charge DNS dynamique. Contactez votre revendeur de routeur pour

l’aide.

Partie II - Activer DDNS sur le routeur

1. Allez dans l’écran de configuration du routeur et choisissez IP Config (Config IP) > Miscellaneous DDNS Setting (Réglages DDNS divers)

sur votre PC personnel.

2. Cliquez sur Yes (Oui) dans Enable the DDNS Client? (Activer le client DDNS?).

3. Choisissez www.dyndns.org.

4. Allez dans l’écran de configuration du routeur et entrez les informations suivantes :

a. Nom d’utilisateu r ou adresse email : xxx@exemple.com b. Mot de passe ou clé DDNS : xxxx

c. Nom d’hôte : www.N5200PRO.dyndns.org d. Activer caractères de remplacement ? Choisissez Yes (Oui)

e. Mise à jour manuelle : Cliquez sur Update (Mettre à jour)

Partie III – Configuration des serveurs virtuels (HTTPS)

1. Allez sur NAT Setting (Réglages NAT) > Virtual Server (Serveur virtuel).

2. Pour Enable Virtual Server? (Activer serveur virtuel), choisissez Yes (Oui).

3. Configurez le serveur HTTPS.

a. Well-Known Applications (Applications bien connues) :

Choisissez User Defined (Défini par l’utilisateur) b. Local IP (IP local) : Entrez 192.168.1.100 c. Port Range (Gamme de port) : 443 (le réglage de port HTTPS

par défaut sur le N5200PRO) d. Protocol (Protocole) : Choisissez TCP. e. Cliquez sur Add (Ajouter). f. Cliquez sur Apply (Appliquer).

4. Testez la connexion HTTPS à partir d’un autre ordinateur connecté à Internet.

a. Sur un ordinateur à distance, ouvrez votre navigateur Internet et

entrez https://www.N5200PRO.dyndns.org

b. Vous devriez voir la page de connexion du N5200PRO.

Configuration du logiciel pare-feu

Si vous utilisez un logiciel pare-feu (par ex. Norton Internet Security) et que vous avez des problèmes à vous connecter au N5200PRO, essayez les étapes suivantes :

1. Double-cliquez sur l’icône NIS de la barre des tâches et configurez Personal Firewall (Pare-feu personnel).

2. Dans la page Programs (Programmes), cherchez SetupWizard.exe et changez la permission sur “Permit All” (Tout permettre). S’il n’est pas dans la liste des programmes, utilisez les boutons Add (Ajouter) ou Program Scan (Recherche de sprogrammes) pour le trouver.

3. Dans la page Networking (Gestion de réseau), ajoutez manuellement l’adresse IP du N5200PRO (par ex. 192.168.1.100) à la liste Trusted (Confiance).

Remplacer des disques surs endommagés

Si vous utilisez RAID 1, RAID 5, RAID 6, ou RAID 10, vous pouvez facilement remplacer un disque dur endommagé dans le Thecus N5200PRO sans affecter vos données grâce à la restauration automatique des données du système.

Panne de disque dur

Si un disque dur est endommagé et qu’il contient des données dans le volume RAID, l’écran LCD du système affichera un message d’avertissement et le système bipera.

Remplacer un disque dur

Pour remplacer un disque dur dans le N5200PRO :

1. Enlevez le plateau contenant le disque dur endommagé.

2. Dévissez le disque dur endommagé et enlevez-le du plateau.

3. Faites glisser le nouveau disque dur dans le plateau et serrez les vis.

4. Insérez le plateau de disque dur puis faites-le glisser dans le N5200PRO jusqu’à ce que vous entendiez un clic. Vous pouvez aussi le verrouiller avec une clé si désiré.

5. Le voyant DEL vert s’allume lorsque vous accédez au DD.

Reconstruction auto RAID

Lorsque vous utilisez RAID 1, 5, 6, ou 10 dans le N5200PRO, vous pouvez utiliser la fonction de reconstruction auto lorsqu’une erreur est détectée

1. Lorsqu’un disque dur arrête de marcher, le système émet un bip et/ou envoie un email de notification aux destinataires spécifiés.

2. Vérifiez l’écran pour voir quel disque est endommagé.

3. Suivez les étapes ci-dessus pour remplacer le disque dur endommagé.

4. Le système détectera automatiquement le nouveau disque dur et commencera le processus de reconstruction à l'état d'origine avant la panne du disque dur.

Chapitre 8 : Guide de dépannage

J’ai oublié mon mot de passe

Si vous avez oublié votre mot de passe, vous pouvez réinitialiser l’appareil pour restaurer le mot de passe par défaut. Pour cela, appuyez sur le bouton de réinitialisation du panneau avant lorsque l’appareil est allumée ; le N5200PRO sera réinitialisé. L’adresse IP WAN deviendra 192.168.1.100 et le mot de passe de l'administrateur sera admin.

J’ai oublié l’adresse IP de mon réseau

Si vous avez oublié l’adresse IP de votre réseau et que vous n’avez pas accès au système, vous pouvez trouver l’adresse IP en regardant directement dans le panneau LCD du N5200PRO ou en utilisant l’assistant de configuration pour récupérer l’adresse IP de votre N5200PRO.

1. Lancez l’Assistant de configuration ; il détectera automatiquement tous les appareils de stockage réseau Thecus sur votre réseau.

2. Vous pourrez voir l'adresse IP du N5200PRO que vous avez oublié dans l'écran Device Discovery (Découverte de l’appareil).

Réinitialiser l’adresse IP NAS et le mot de passe de l’Admin.

Si vous avez changé l’adresse IP du N5200PRO et que vous l’avez oublié, ou si vous avez oublié le mot de passe de l’administrateur, suivez les étapes suivantes pour réinitialiser les réglages sur les réglages par défaut :

1. Allumez le N5200PRO, attendez que le système soit prêt puis appuyez sur le bouton Reset (Réinitialiser) pendant que le buzzer sonne toutes les 3-5 secondes. (Le bouton de réinitialisation est juste au-dessous du bouton d’alimentation).

2. Ceci réinitialisera le N5200PRO et restaurera l’adresse IP et le mot de passe sur les réglages par défaut.

Adresse IP par défaut : 192.168.1.100 pour WAN et 192.168.2.100 pour LAN Mot de passe admin par défaut : admin Support cadre jumbo : disabled (Désactivé) Port HTTP : 80, HTTPs:443

Je ne peut pas mapper un disque de réseau sous Windows XP

Vous pourriez avoir des problèmes dans les cas suivants lorsque vous essayez de mapper un disque de réseau :

1. Le dossier du réseau est en train d’être mappé sous un nom d’utilisateur et un mot de passe différent. Pour vous connecter en utilisant un nom d’utilisateur et un mot de passe différent, déconnectez en premier tous les mappages existants sur ce réseau partagé.

2. Le disque de réseau mappé ne peut pas être créé car l’une des erreurs suivantes a été rencontrée : Multiple connections to a server or

shared resource by the same user, using more than one user name, are not allowed (Les connexion multiples à un serveur ou à une ressource partagée par le même utilisateur, en utilisant plus d’un nom d’utilisateur, ne sont pas permises). Déconnectez toutes les

connexions existantes au serveur ou à la ressource partagée et réessayez.

Pour vérifier les connexions réseau existantes, entrez ‘net use’ dans l’invite DOS. Vous pouvez vous reporter à l’URL suivant pour des informations de mappage du

réseau.

http://esupport.thecus.com/support/index.php?_m=downloads&_a=viewdownload&downloaditemid=5 7&nav=0

Restaurer les réglages par défaut d’usine

Dans le menu System (Système), choisissez l’élément Factory Default (Réglages d’usine) ; l’écran Reset to Factory Default (Réinitialiser les

réglages sur les réglages d’usine) apparaît. Appuyez sur Apply (Appliquer) pour réinitialiser tous les réglages du N5200PRO sur les réglages d’usine.

ATTENTION

La réinitialisation n’effacera pas toutes les données enregistrées sur les disques durs mais RESTAURERA tous les réglages sur les réglages d’usine par défaut.

Problèmes avec les réglages de l’heure et de la date

L’administrateur peut choisir un serveur NTP pour continuer de synchroniser l’heure du N5200PRO. Cependant, si le N5200PRO ne peut pas accéder à Internet, vous pourriez rencontrer un problème lors du réglage de l'heure et du fuseau horaire. Si c'est le cas :

1. Enregistrez-vous dans l’interface web d'administration.

2. Allez dans System (Système) > Time (Heure).

3. Sous NTP Server (Serveur NTP), choisissez No (Non).

4. Réglez Date (Date), Time (Heure) et Time Zone (Fuseau horaire) comme désiré.

5. Cliquez sur Apply (Appliquer).

De plus, si le N5200PRO peut accéder à Internet et que vous voulez continuer d’utiliser le serveur NTP par défaut clock.isc.org, veuillez vous assurer que le serveur DNS a correctement été entré pour permettre au nom de serveur FTP de se résoudre correctement. (Voir Network (Réseau) > WAN > DNS Server (Serveur DNS))

Appendice A : Caractéristiques techniques du produit

Caractéristiques techniques du matériel

Modèle du produit N5200B PRO N5200BR PRO

Processeur central / Mémoire Processeur Processeur Intel® 1.5GHz Celeron® M Ultra Basse

tension Mémoire 512Mo DDR Interfaces réseau WAN Connecteur RJ-45

Gigabit LAN Connecteur RJ-45

Gigabit Stockage Baies de DD 5 x 3,5” DD SATA, changeable à chaud Support de DD Disques durs SATA II jusqu’à 1000Go. eSATA 1 x connecteur eSATA pour augmenter la capacité Interfaces E/S Ports USB 3 x ports USB de type A (mode Hôte)

1 x port USB de type B (mode Client) Informations du système Ecran LCD Pour les configurations basique et l’affichage de

l’état Affichage DEL du système Caractéristiques physiques Hauteur 230 mm Largeur 190 mm Profondeur 230 mm Alimentation Alimentation secteur pour serveur

Sécurité Plateaux de disque dur verrouillables Environnement Température 0 ~ 40°C Humidité Humidité relative 20 ~ 85% (sans condensation) Certifications Conforme CE, FCC, BSMI, C-Tick , RoHS

5 x LED (DOM, Activité réseau x 2, Copie USB,

Système occupé)

100/220V c.a., 50/60Hz, Détection auto

Connecteur RJ-45 Gigabit Commutateur Gigabit à 4 ports

Caractéristiques techniques du logiciel

Protocoles de gestion de fichiers en réseau

Authentification Compte d’util isateur local

Type de client de réseau Microsoft Windows NT/2000/XP/2003/Vista

Configuration du réseau Adresse IP fixe

Microsoft Networks (CIFS/SMB)

Apple Filing Protocol (AFP 3,1)

Système de gestion de fichiers en réseau (NFS v3)

Protocole de transfert de fichiers (FTP)

Protocole de transfert hypertexte (HTTP)

Protocole de transfert hypertexte sécurisé (HTTPs)

Contrôleur de domaine de Microsoft NT (PDC)*

Authentification de service de répertoire actif de

Microsoft (AD)*

Unix/Linux/BSD

MAC OS X/9/8.6

Adresse IP Dynamique

Basculement 802.3ad et aggregation de lien*

(*N5200B PRO seulement) Gestion des disques Contrôle de l’état des disques (S.M.A.R.T.)

Ralentissement du disque en veille RAID (RAID) RAID 0, 1, 5, 6, 10, et JBOD

Supporte multiples modes RAID – les utilisateurs

peuvent créer de multiples volumes RAID avec

différents niveaux RAID sur un système

Reconstruction auto

Changeable à chaud

Rechange à chaud

Changement de disque

Migration du niveau RAID

Expansion RAID Cible iSCSI Prend en charge :

Microsoft iSCSI Initiator v2.0.4

StarPort Initiator V3.5.2

MAC OS: globalSAN iSCSI initiator version 3.0

(1150)

Linux: open-iscsi 2.0-865 Gestion des dossiers Permission de niveau de dossier partagé

Permission de niveau de fichier

Dossier public Gestion du quota Contrôle du quota du dossier partagé Sauvegarde Utilitaire de sauvegarde Thecus (Windows XP/2000

et MAC OS X)

Thecus Nsync Gestion du système Interface Web

Support multilingue (Anglais, Français, Allemand,

Italien, Chinois traditionnel, Chinois simplifié,

Japonais, Coréen et Espagnol).

Support NTP

Réveil par le réseau LAN

Marche/Arrêt programmé Notification d’événement Notification par email

Notification par sonnerie

LCD Support UPS Surveillance UPS via RS-232 et arrêt du système

lorsque le niveau de la batterie est faible. Serveur d'impression Imprimante USB (support IPP) Appareils USB supportés Imprimante USB

DD externe/Disque flash

Dongle USB IEEE 802.11 b/g avec support de mode

AP** Utilitaire de configuration

Windows 2000/XP/2003

MAC OS X

*Support PDC/AD : Fonctionne comme un membre client dans un domaine Microsoft NT 4.0/Service de répertoire actif, permettant au N5200PRO d’utiliser les utilisateurs du domaine et les réglages des groupes pour l’authentification dans le système et l’accès aux dossiers partagés.

** Pour une liste des dongles USB prises en charge, veuillez contacter

mailto:sales@thecus.com

Appendice B : Service clientèle

Si votre N5200PRO ne fonctionne pas correctement, nous vous encourageons à vous référer au Chapitre 8: Guide de dépannage, situé dans ce manuel. Vous pouvez aussi vérifier/vous assurer que vous util isez la dernière version du microprogramme pour votre N5200PRO. Thecus s’engage à fournir gratuitement des mises à jour du microprogramme à tous nos clients. La dernière version du microprogramme est disponible à télécharger sur notre site Internet :

http://www.thecus.com/download.php

Si vous rencontrez d’autres difficultés avec votre N5200PRO, ou si vous avez besoin d’un numéro RMA (Numéro de retour de marchandise), n’hésitez pas à contacter le support technique sur notre site Internet :

http://www.thecus.com/support_tech.php

Les clients résidents aux Etats-Unis doivent envoyer leurs demandes d’assistance technique à l’adresse email suivante :

support-us@thecus.com

Pour plus d’informations de vente, n’hésitez pas à nous contacter par email :

sales@thecus.com

Merci d’avoir choisit Thecus !

Appendice C : Points basiques du RAID

Vue d'ensemble

Un RAID (Réseau redondant de disques indépendants) est un réseau composé de plusieurs disques durs de manière à augmenter leur accessibilité et leur sécurité. Un réseau RAID a accès à plusieurs disques durs simultanément, ce qui améliore les performances E/S comparé à un seul disque dur. La sécurité des données est améliorée par l’utilisation d’un RAID, puisque les données perdues suite à une défaillance du disque dur sont minimisées par la recréation des données redondantes à partir des autres disques durs du RAID.

Avantages

Un RAID améliore les performances E/S et augmente la sécurité des données grâce à une meilleure tolérance des erreurs et un stockage des données redondantes.

Performances améliorées

Un RAID fournit accès à plusieurs disques durs simultanément, ce qui

augmente grandement les performances

Sécurité des données

Une panne de disque dur est malheureusement un problème trop fréquent. Un RAID peut être utile pour réduire le risque de pertes de données suite à une panne de disque dur. Un RAID contient d’autres disques durs qui peuvent réduire le risque de perte de données suite à une panne de disque dur. Si l’un des disques durs arrête de marcher, le volume RAID peut recréer les données à partir des données et des parités enregistrées sur les autres disques durs.

E/S.

Niveaux de RAID

Le Thecus N5200PRO prend en charge les niveaux RAID standard 0, 1, 5, 6, 10 ainsi que JBOD. Vous devez choisir un niveau RAID lorsque vous créez un volume de système. Les facteurs pour sélectionner un niveau RAID sont :

• Vos conditions de performance

• Vos besoins pour la sécurité des données

• Le nombre de disques durs dans le système ainsi que la capacité des

disques durs

Vous trouvez ci-dessous une brève description de chaque niveau RAID :

RAID 0

RAID 0 est le niveau le plus approprié pour les applications nécessitant une largeur de bande élevée mais ne nécessitant pas un niveau de sécurité des données élevé. Le niveau RAID 0 fournit les meilleures performances parmi tous les niveaux RAID mais il ne fournit pas de redondance des données.

Le niveau RAID 0 utilise l’entrelacement et la séparation des donn ées en des blocs et ainsi disperse les données entre tous les disques durs du volume. Le système peut ainsi utiliser plusieurs disques durs pour une lecture/écriture plus rapide. Le paramètre Taille de secteur, qui a été défini lorsque vous avez créé le RAID, détermine la taille de chaque bloc. Aucun calcul de parité ne complique l’opération d’écriture.

RAID 1

Le niveau RAID 1 copie toutes les données d’un disque dur sur un autre disque dur, et fournit ainsi une complète redondance des données. Toutefois, le coût du stockage des données est doublé.

Ce niveau est excellent pour une sécurité optimale des données.

RAID 5

Le niveau RAID 5 offre plus de sécurité et est plus approprié pour les réseaux qui utilisent plusieurs petites applications qui nécessitent la sécurité des données comme par exemple la

bureautique et le service clientèle en ligne. Vous pouvez également l’utiliser avec les applications avec une haute demande de lecture et une basse demande d’écriture.

Le niveau RAID 5 utilise aussi l’entrelacement des données au niveau des octets et les informations de parité sont écrites sur plusieurs disques durs. Si l’un des disques dur est défaillant, le système utilise les parités enregist rées sur chacun des autres disques durs pour recréer les données manquantes.

transactions E/S simultanément, ainsi que pour les

RAID 6

Le niveau RAID 6 est essentiellement une extension du niveau RAID 5 qui permet d’augmenter la tolérance aux pannes en utilisant un deuxième système de parité distribuée indépendamment (double parité).

Les données sont entrelacées au niveau de bloc sur un groupe de disques, juste comme avec RAID 5, et un deuxième set de parité est calculé et écrit sur tous les disques ; RAID 6 offre ainsi une tolérance aux pannes extrêmement élevée et peut aussi supporter jusqu’à deux pannes de disque simultanés.

C’est une solution parfaite pour les applications avec des données très importantes.

RAID 10

RAID 10 est utilisé comme une matrice entrelacée dont les segment s sont des matrices RAID 1. RAID 10 a la même tolérance aux pannes que le niveau RAID 1. RAID 10 a la même charge de tolérance aux pannes que le miroitage individuel. Des taux E/S élevés sont obtenus en entrelaçant les segments RAID 1. Dans certains cas, une matrice RAID 10 peut supporter jusqu’à deux pannes de disque simultanés

Une solution excellente pour les applications qui, n o rmalement, utiliserait RAID 1 mais qui ont besoin de meilleures performances.

JBOD

Bien qu’une concaténation de disques (appelé JBOD-"Just a bunch of Disks", ou Juste un groupe de disques) ne fait pas exactement partie des multiples niveaux RAID, c’est également une méthode populaire pour combiner plusieurs disques durs physiques en un seul disque dur virtuel. Comme le nom l’indiqu e, les disques durs sont simplement concaténés ensembles, du début à la fin, et ils apparaissent alors comme un seul grand disque dur.

Comme les données sur le JBOD ne sont pas protégées, la défaillance d’un disque dur peut entraîner la perte de toutes les données.

Stripe size (Taille de secteur)

La longueur des segments de données écrits sur plusieurs disques durs. Les données sont écrites dans des secteurs sur plusieurs disques dur d’un RAID. Comme plusieurs disques durs sont accessibles simultanément, l’entrelacement améliore les performances. La taille des secteurs peut varier.

Espace utilisé

Lorsque les 5 disques durs sont de la même taille, et utilisés dans un RAID, le pourcentage d’espace utilisé par le N5200PRO est indiqué ci dessous :

Niveau de RAID Pourcentage utilisé

RAID 0 100%

RAID 1 20%

RAID 5 80%

RAID 6 60%

RAID 10 50%

JBOD 100%

RAID 10 ne permet que 4 disques avec un comme disque de rechange.

Remarque

Appendice D : Points basiques du Service de répertoire

Vue d'ensemble

Avec Windows 2000, Microsoft a lancé le Service de répertoire (ADS) qui est une grande base de données/d’informations. Avant le Service de répertoire, le système d’exploitation Windows ne pouvait pas accumuler des informations supplémentaires dans sa base de données de domaine. Le Service de répertoire a également résolu le problème de localisation de ressources; qui dépendait précédemment sur Network Neighborhood (Voisinage de réseau) et qui était lent. La gestion des utilisateurs et des groupes est l‘un des problèmes que le Service de répertoire a résolu.

Qu’est ce que le Service de répertoire ?

Le service de répertoire a été créé comme un service de répertoire extensible et dimensionnable pour rencontrer les besoins d’entreprise. Un référentiel pour le stockage des informations d’utilisateurs, de comptes, de mots de passe, d’imprimantes, d’ordinateurs, d’informations de réseau et d’autres données, Microsoft a appelé le Service de répertoire un "espace de nommage" où les noms peuvent être résolu.

Avantages de ADS

ADS permet au N5200PRO de s’intégrer avec l’ADS existant dans un environnement de bureau. Ceci signifie que le N5200PRO est capable de reconnaître vos noms d’utilisateur ainsi que vo s mots de passe su r le serveu r ADS. D’autres avantages importants pris en charge par ADS :

1. Une intégration facile du N5200PRO dans l’infrastructure informatique existante de l’entreprise.

Le N5200PRO agit comme un élément de l’ADS. Cette fonctionnalité réduit considérablement le travail de l’administrateur du système. Par exemple, les politiques de sécurité d’entreprise et les privilèges des utilisateurs sur un serveur ADS peuvent être renforcés automatiquement grâce au N5200PRO.

2. Une base de données centralisée pour les noms d’utilisateur/mot s de passe.

Le N5200PRO ne garde pas sa propre copie de la base des données des noms d’utilisateur/mots de passe. Ceci permet d’éviter des données incohérentes entre le N5200PRO et les autres serveurs. Par exemple, sans le support ADS, un administrateur peut avoir besoin de supprimer un privilège d’utilisateur spécifique sur le N5200PRO et sur chaque serveur individuel. Avec le support ADS, le changement su r le serveur ADS est fait automatiquement pour tous les membres du serveur ADS.

Appendice E : Liste de compatibilité UPS

Marque Série Modèle

Ablerex MS-RT

ActivePower 1400VA

AEC

APC

Belkin

Best Power

Centralion Blazer

Clary ST-800

Compaq T1500h

Cyber Power

Systems

Deltec PowerRite Pro II Dynex 975AVR

Effekta MI/MT/MH 2502 cable Energy

Sistem

ETA

Ever UPS

Ever-Power 625/1000

Exide NetUPS SE

Fenton

Technologie

Fairstone L525/L625/L750

Fideltronik

Fiskars

MiniGuard UPS 700 M2501 cable

Back-UPS Pro Matrix-UPS

Smart-UPS

Back-UPS Back-UPS Office 940-0119A cable

Masterswitch Not a UPS 940-0020 cable Back-UPS RS 500 custom non-USB cable

Regulator Pro serial Resource Home Office F6H350-SER, F6H500-SER, F6H650-SER

Universal UPS Fortress (newer)

Fortress Telecom Axxium Rackmount Patriot Pro Patriot Pro II Patriot INT51 cable Micro-Ferrups

Fortress/Ferrups fcommand support

(various) mini+UPS WinNT/Upsoft

cable mini+UPS PRO UPS Explorer cable

NET -DPC AP -PRO

PowerPal P-series PowerPal L-series PowerOn PowerPure

Ares 700 and larger Other Ares models PowerRite MAX PowerServer 10, 30

940-0095A/C cables, 940-0020B/C cables, 940-0023A cable

F6C800-UNV, F6C120-UNV, F6C1100-UNV, F6H500ukUNV

320AVR, 500AVR, 650AVR, 700AVR, 800AVR 850AVR, 900AVR, 1250AVR,. 1500AVR, Power99 550SL, 725SL, CPS825VA, 1100AVR, 1500AVR-HO

Remarq

ues

Marque Série Modèle

All models with alarm interface

MP110/210

Gamatronic

Gemini UPS625/UPS1000

INELT Monolith 1000LT

Infosec iPEL 350, 500, 750, 1000

Ippon (various)

Liebert

Masterguard (various)

MGE UPS SYSTEMS

MicroDowell B.Box BP 500, 750, 1000, 1500

Microsol

Mustek

Nitram Elite 500, 2002

Oneac Online P-Series

OnLite AQUA 50

Orvaldi various not 400 or 600

Powercom Powercom

MS-T MS µPS3/1

R3000 XR R5500 XR

UPStation GXT2 contactclosure cable

HF Line 1..4 boards, /2 5..8 boards HF Millennium 810, 820 HF TOP Line 910, 920, 930, 940, 950, 960, 970, 980

ECO Network ECO 305, 308, 311, 511, 516, 519, 522

ally HF 800, 1000, 1250, 1600, 2000, 2500 Megaline 1250, 2500, 3750, 5000, 6250, 7500, 8750, 10000 NOVA AVR 600 Serial NOVA AVR 1100 Serial

Pulsar Ellipse

Ellipse Office Pulsar EXtreme C / EX RT

Comet EX RT Serial port, 3:1 Serial port Pulsar Esprit Evolution S 1250, 1750, 2500, 3000 Port série Pulsar M 2200, 3000, 3000 XL Port série

Pulsar

Comet EXtreme Comet / Galaxy (Serial)

Solis 1.0 1000VA, 1.5 1500VA, 2.0 2000VA, 3.0 3000VA Rhino Various Powermust

EG/ON Series advanced interface

SMK-800A ULT-1000 TrustTrust 425/625

750, M1000, M1050, M1500, M1800 M2000, M2100, M2500, M3000

USBS Serial cable, S, Premium USBS Serial cable, Premium S 600 Serial cable, 750 Serial cable, 1000 Serial cable, 1500 Serial cable

700, 1000, 1500, 1000 RT2U, 1500 RT2U, MX 4000 RT, MX 5000 RT Evolution, EXtreme C, ES+, ESV+, SV, ESV, EX, EXL, PSX, SX, Extreme

Utalk Serial Card (ref 66060), HID COM Serial Card (ref 66066)

6.0 6000VA, 7.5 7500VA, 10.0 10000VA, 20.0 20000VA

400VA Plus, 600VA Plus, 800VA Pro 1000VA Plus, 1400VA Plus, 2000VA USB

Remarq

ues

Port série

Marque

PowerGuard PG-600

PowerKinetic

PowerTech

Walker

Powerware

Powerwell

Repotec

SMS (Brazil) Manager III

SOLA/BASIC

Mexico

Socomec

Soyntec Sekury C 500, 800

SquareOne

SuperPower HP360, Hope-550

Sysgration UPGUARDS Pro650 Tecnoware Easy Power 1200

Tripp-Lite

UNITEK Alpha 500 IC, 1000is, 500 ipE

UPSonic

Victron/IMV

Série Modèle

BNT-1000AP

Advice Partner/King Pr750 BNT-2000AP

Power

SOLA 325, 520, 610, 620, 330

Sicon

Soltec

Power

Sweex

Trust

9001 Comp1000 DTR cable

power Line-Interactive VI1000

PM525A/-625A/-800A/1000A/-1250A

RPF525/625/800/1000 RPT-800A RPT-162A

various ISBMEX protocol

Egys 420 VA Winmate

525/625/800/1000

QP1000

500/1000 smart - shipped with SafeNet 500/1000 contact closure

- shipped with UPSmart BC100060 800VA

SmartUPS SmartOnline

(various) Lan 2.2 interface

- black 73-0844 cable UPS 1000 Management PW-4105

LAN Saver 600 Power Guardian (various) Lite crack cable

3110, 3115, 5119, 5125, 5119 RM, PW5115 PW5125PW9120, PW9125, 9120, 9150, 9305

Remarque

• Les UPS en Bleu ont été testés et fonctionnent bien

• Si votre système UPS n’est pas dans cette liste, assurez-vous qu

votre système UPS prenne en charge l'un des pro t ocoles suivants

o Protocole SEC o Modèle RUPS générique o RUPS 2000 générique (Megatec M2501 cable) o Protocole PhoenixTec o Logiciel Safenet

Remarq

ues

Appendice F : Informations de licence

Vue d'ensemble

Ce produit contient un logiciel de tiers protégé par un copyright et utilisé selon les termes de la Licence Publique Générale GNU. Référez-vous à la Licence Publique Générale GNU pour plus d’informations sur les termes et conditions de cette licence.

Disponibilité des codes sources

Thecus Technology Corp. a exposé les codes sources complets du logiciel de licence GPL. Pour plus d’informations sur l’ obtention des codes sources, visitez notre site Web, http://www.thecus.com.

Copyrights

• Ce produit comprend un logiciel cryptographique conçu par Eric Young

(eay@cryptsoft.com).

• Ce produit comprend un logiciel développé par Mark Murray.

• Ce produit comprend un logiciel développé par Eric Young

(eay@cryptsoft.com).

• Ce produit comprend un logiciel développé par le projet OpenSSL pour une

utilisation dans ‘OpenSSL Toolkit’ (http://www.openssl.org/).

• Ce produit comprend PHP, disponible gratuitement sur

(http://www.php.net/).

• Ce produit comprend un logiciel développé par l’université de Californie,

Berkeley et ses collaborateurs.

• Ce produit comprend un logiciel développé par Winning Strategies, Inc.

• Ce produit comprend un logiciel développé par le groupe ‘Apache Group’

pour une utilisation dans le projet de serveur ‘Apache HTTP' (http://www.apache.org/).

• Ce produit comprend un logiciel développé par Softweyr LLC, l’université de

Californie, Berkeley et ses collaborateurs.

• Ce produit comprend un logiciel développé par Bodo Moeller.

• Ce produit comprend un logiciel développé par Greg Roelofs et ses associés

pour le livre ‘PNG : The Definitive Guide," publié par ‘O'Reilly and Associates’.

• Ce produit comprend un logiciel développé par la fondation ‘NetBSD

Foundation, Inc’ et ses collaborateurs.

• Ce produit comprend un logiciel développé par Yen Yen Lim et l’Université

du Dakota du Nord.

• Ce produit comprend un logiciel développé par le groupe Computer

Systems Engineering Group dans les laboratoires Lawrence Berkeley Laboratory.

• Ce produit comprend un logiciel développé par Kungliga Tekniska

Högskolan et ses collaborateurs.

• Ce produit comprend un logiciel développé par Nick Simicich.

• Ce produit comprend un logiciel conçu par Tim Hudson (tjh@cryptsoft.com).

• Ce produit comprend un logiciel développé par Christopher G. Demetriou

pour le projet ‘NetBSD Project’.

Termes de la licence CGIC

Thomas Boutell et Boutell.Com, Inc. Une autorisation est accordée pour toute utilisat ion, commerciale ou non, du

CGIC sans extra coût. TOUTEFOIS, ce paragraphe sur les copyrights doit apparaître sur une page ‘générique’ accessible au public en ligne et dans le manuel hors ligne du programme. Une version modifiée de la bibliothèque CGIC ne doit pas être distribuée sans une page ajoutée et concise, indiquant l’auteur des modifications ; cette page ne doit en aucun cas être enlevée. Des modifications peuvent aussi être soumises à l’auteur pour les inclure dans la distribution principale CGIC.

Licence Publique Générale GNU

Version 2, juin 1991 Copyright © 1989, 1991 Free Software Foundation, Inc. 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA La copie et la distribution de copies exactes de ce document de licence sont

autorisées, mais aucune modification n'est permise.

PRÉAMBULE

Les licences d'utilisation de la plupart des programmes sont définies pour limiter ou supprimer toute liberté à l'utilisateur. À l'inverse, les Licences Publiqu es Générales GNU (GNU General Public Licenses) sont destinées à vous garantir la liberté de partager et de modifier les logiciels libres, et de s'assurer que ces logiciels sont effectivement accessibles à tout utilisateur. Cette licence, la Licence Publique Générale, s'applique à certains programmes de la Free Software Foundation comme à tout autre programme dont l'auteur l'aura décidé. (d’autres logiciels de la Free Software Foundation sont couverts par la bibliothèque de Licence Publique Générale GNU ). Vous pouvez aussi l’utiliser avec vos programmes.

Quand nous parlons de logiciel gratuit, nous faisons référence à la liberté, non pas au prix. Nos Licences Publiques Générales sont conçues pour vous assurer la liberté de distribuer des copies des programmes, gratuitement ou non, de recevoir le code source ou de pouvoir l'obtenir, de modifier les programmes ou d'en utiliser des éléments dans de nouveaux programmes libres, en sachant que vous y êtes autorisé.

Afin de garantir ces droits, nous avons dû introduire des restrictions interdisant à quiconque de vous les refuser ou de vous demander d'y renoncer. Ces restrictions vous imposent en retour certaines obligations si vous distribuez ou modifiez des copies du logiciel.

Par exemple, si vous redistribuez des copies d‘un tel logiciel, gratuitement ou non, vous devez transmettre aux destinataires tous les droits que vous possédez. Vous devez vous assurer que les destinataires reçoivent également ou puissent obtenir le code source. Et vous devez leur remettre cette Licence afin qu'ils prennent connaissance de leurs droits.

Nous protégeons vos droits de deux façons : (1) par le copyright du logiciel, et (2) par la remise de cette Licence qui vous autorise légalement à copier, distribuer et/ou modifier le logiciel.

De plus, pour protéger chaque auteur et nous-même, nous stipulons bien que le logiciel concerné ne fait l'objet d'aucune garantie. Si le logiciel est modifié par un tiers puis redistribué, tous ceux qui en recevront une copie doivent savoir qu'il ne s'agit pas de la version originale afin qu'une copie défectueuse n'entache pas la réputation de l'auteur original du logiciel.

Enfin, tout programme libre est sans cesse menacé par des dépôts de brevets. Nous souhaitons à tout prix éviter que des redistributeurs puissent déposer des brevets sur les Logiciels Libres pour leur propre compte, en restreignant de ce fait les utilisateurs. Par conséquent, nous exigeons que tout dépôt de brevet soit compatible avec la totale liberté d'utilisation exposée dans la présente licence.

Les termes et conditions précis relatives à la copie, la distribution et la modification suivent.

STIPULATIONS ET CONDITIONS RELATIVES À LA COPIE, LA DISTRIBUTION ET LA

MODIFICATION

0. Cette licence s'applique à toute programme ou tout autre travail où figure une note, placée par le détenteur des droits, stipulant que celui-ci peut être distribué selon les termes de la présente Licence Publique Générale. Cidessous, le terme "rogramme" se rapporte à tout programme ou tout travail distribué selon les présents termes et "Travail fondé sur le Programme" signifie aussi bien le Programme lui-même que tout travail qui en est dérivé selon la loi de copyright : c'est-à-dire un travail cont enant le Programme ou une partie de ce dernier, à l'identique ou bien modifié, et/ou traduit dans une autre langue. (Dans le présent document, une traduction est considérée comme une "modification"). Chaque personne concernée par la Licence Publique Générale sera désignée par le terme "Vous".

Les activités autres que copie, distribution et modification ne sont pas couvertes par la présente Licence et sortent de son cadre. Rien ne restreint l'utilisation du Programme, et les données issues de celui-ci ne sont couvertes que si leur contenu constitue un travail fondé sur le Programme (indépendamment du fait d'avoir été réalisé en utilisant le Programme).

Tout dépend de ce que le Programme qui y fait appel est censé produire.

1. Vous pouvez copier et distribuer des copies conformes et complètes du code source du Programme, tel que Vous l'avez reçu, sur n'importe quel support, à condition de placer sur chaque copie un copyright approprié et une restriction de garantie, de ne pas modifier ou omettre toutes les stipulations se référant à la présente Licence et à la limitation de garantie, et de fournir avec toute copie du Programme un exemplaire de cette Licence.

Vous pouvez demander une rétribution financière pour la réalisation de la copie et demeurez libre de proposer une garantie assurée par vos soins, moyennant finances.

2. Vous pouvez modifier votre copie ou vos copies du Programme ou partie de celui-ci, et ainsi réaliser un travail f ondé sur le Programme, et copier et distribuer ces modifications selon les termes de l'article 1 ci-dessus, à condition de Vous conformer également aux conditions suivantes :

a) vous devez ajouter aux fichiers modifiés une indication très claire des

modifications effectuées au fichier, ainsi que la date de chaque changement.

b) Vous devez vous assurez de distribuer ou de publier tout travail, qu’il

contienne ou qu’il soit dérivé entièrement ou partiellement du programme ou d’une partie de celui-ci, à tous et sans frais sous les termes de cette Licence.

c) Si le programme modifié lit généralement des commandes interactives

quand il est lancé, vous devez vous assurez, quand il est lancé pour être utiliser interactivement d’une façon ordinaire, qu’ il imprime ou affiche une note avec une note de copyright et une note informant qu’il n’y a pas de garantie (ou sinon que vous êtes responsable pour la distribution de la garantie) et que les utilisateurs puissent redistribuer le programme sous ces conditions, et informez l’utilisat eur sur comment obtenir une copie de cette Licence. (Exception : si le programme est interactif de lui même mais n’imprime pas automatiquement cette note, votre travail fondé sur le programme ne nécessite pas d’imprimer cette note.)

Toutes ces conditions s'appliquent à l'ensemble des modifications. Si des éléments identifiables de ce travail ne sont pas dérivés du Programme et peuvent être raisonnablement considérés comme independents et des travaux séparés, alors la présente Licence ainsi que ses termes ne s'applique pas à ces éléments lorsque Vous les distribuez séparément. Mais, si Vous distribuez ces mêmes éléments comme partie d'un ensemble cohérent dont le reste est fondé sur le Programme, la distribution de l’ensemble se fait sous les termes de cette Licence, et la Licence s'étend ainsi à l'ensemble du produit, quel qu'en soit l'auteur.

Cet article n'a pas pour but de s'approprier ou de contester vos droits sur un travail entièrement réalisé par Vous, mais plutôt d'ou vrir droit à un contrôle de la libre distribution de tout travail dérivé ou collectif fondé sur le Programme.

En outre, toute fusion d'un autre travail, non fondé sur le Programme, avec le Programme (ou avec un travail dérivé de ce dernier), effectuée sur un support de stockage ou de distribution, ne fait pas tomber cet autre travail sous le contrôle de la Licence.

3. Vous pouvez copier et distribuer le Programme (ou tout travail dérivé selon les conditions énoncées dans l'article 2) sous forme de code objet ou exécutable, selon les termes des articles 1 et 2, à condition de vous conformer à l’un des points suivants :

a) De fournir avec l'intégralité du code source correspondant, sous une forme lisible par un ordinateur, lequel doit être distribué selon les termes des articles 1 et 2 ci-dessus sur un support habituellement utilisé pour l'échange de données, ou,

b) Fournir une offre écrite, valable pendant au moins trois ans, pour donner au tiers une copie complète du code source correspondant, sous une forme lisible par un ordinateur, pour un tarif n'excédant pas le coût de la copie/distribution, selon les termes des articles 1 et 2 ci-dessus sur un support habituellement utilisé pour l'échange de don nées,

c) Fournir les informations que vous avez reçus avec l’offre de distribution du code source correspondant. (cette alternative est autorisée uniquement pour les distributions non commerciales et seulement si vous avez reçut le programme en code objet ou sous forme exécutable avec une telle offre, en accord avec le section b ci-dessus).

Le code source pour un travail signifie la forme préférée du travail pour y faire des modifications. Pour un programme exécutable, le code source complet doit comprendre tout le code source pour tous les modules qu’il comprend plus tous les fichiers de définition d’interface associés, plus les scripts utilisés pour contrôler la compilation et l’installation de l'exécutable. Toutefois, à titre d’exception, le code source distribué n’a pas besoin d’inclure quoi que ce soit qui est normalement distribué (source ou forme binaire) avec les composants

majeurs (compilateur, noyau, etc.) du système d’exploitation sur lequel l'exécutable est utilisé, sauf si ces éléments accompagnent l’exécutable.

Si la distribution d’un exécutable ou d’un code objet est offerte en échange d’une offre d’accès à copier d’un emplacement prévu, alors offrir un accès équivalent pour copier le code source du même emplacement compte comme distribution du code source, même si le tiers n’est pas contraint a copier la source avec le code objet.

4. Vous ne pouvez pas copier, modifier, céder, déposer ou distribuer le Programme d'une autre manière que l'autorise la présente Licence. Toute tentative de copie, modification, déposition ou distribution du Programme annulera immédiatement vos droits d'utilisation sous cette Licen ce. Toutefois, les tiers ayant reçu de Vous des copies ou le droit d'utiliser ces copies selon cette Licence continueront à bénéficier de leur droit d'utilisation tant qu'ils respecteront pleinement les conditions de la présente Licence.

5. Ne l'ayant pas signée, Vous n'êtes pas obligé d'accepter la présente Licence. Cependant, rien d'autre ne Vous autorise à modifier ou distribuer le Programme ou les travaux dérivés. La loi l'interdit tant que Vous n'acceptez pas les termes de la présente Licence. En conséquence, en modifiant ou en distribuant le Programme (ou tout travail fondé sur lui), Vous acceptez implicitement tous les termes et conditions de la présente Licence et, ainsi, tous les termes et conditions relatifs à la copie, la distribution ou la modification du Programme ou des travaux basés sur celui-ci.

6. Chaque fois que vous redistribuez le Programme (ou tout travail basé sur ce programme), le receveur reçoit automatiquement une licence du concédant de licence originale pour copier, distribuer ou modifier le programme sujet à ses termes et conditions. Vous n'êtes pas dans l’obligation d’imposer d’aut res restrictions pour exercer le receveur sur ses droits. Vous n’êtes pas responsable pour le respect du tiers conformément à cette Licence.

7. Si, à la suite d'une décision de Justice, d'une plainte en contrefaçon ou pour toute autre raison (liée ou non à la contrefaçon), des conditions Vous sont imposées (que ce soit par ordonnance, accord amiable ou autre) qui se révèlent incompatibles avec les termes de la présente Licence, Vous n'êtes pas pour autant dégagé des obligations liées à celle-ci. Si Vous ne pouvez concilier vos obligations légales ou autres avec les conditions de distribu tion de cette Licence, Vous ne devez pas distribuer le Programme. Par exemple, si une édition de brevet n’autorise pas une distribution hors-droits du programme par tous ceux qui on reçut un copie directement ou indirectement de votre part, alors le seul moyen de satisfaire simultanément celle-ci et cette licence serait de vous abstenir à distribuer cette licence.

Si une partie quelconque de cet article est invalidée ou inapplicable pour quelque raison que ce soit, le reste de l'article continue de s'appliquer et l'intégralité de l'article s'appliquera en toute autre circonstance.

Le présent article n'a pas pour but de Vous pousser à enfreindre des droits ou des dispositions légales ni en contester la validité; le seu l object if de cet article est de protéger l'intégrité du système de distribution du Logiciel Libre, implanté par des practices de licence publique. De nombreuses personnes ont généreusement contribué à la large gamme de logiciels distribuée de cette façon en toute confiance; il appartient à chaque auteur/donateur de décider de diffuser ses logiciels selon les critères de son choix.

Cette section est prévue à faire comprendre très clairement les conséquences du reste de cette Licence.

8. Si la distribution et/ou l'utilisation du Programme est limitée dans certains pays par des brevets ou des droits sur des interfaces, le détenteur original des droits qui place le Programme sous cette Licence peut ajouter explicitement une clause de limitation géographique excluant ces pays, de façon à ce que la distribution ne soit permise que dans certains pays ou des pays qui n’ont pas été exclu. Dans ce cas, cette clause devient une partie intégrante de la Licence.

9. La Free Software Foundation se réserve le droit de publier périodiquement des mises à jour ou de nouvelles versions de la Licence Générale Publique. Rédigées dans le même esprit que la présente version, elles seront cependant susceptibles d'en modifier certains détails à mesure que de nouveaux problèmes se font jour.

Chaque version possède un numéro de version distinct. Si le Programme précise un numéro de version de cette Licence et "toute version ultérieure ", Vous avez le choix de suivre les termes et conditions de cette version ou de toute autre version plus récente publiée par la Free Software Foundation. Si le Programme ne spécifie aucun numéro de version pour cette Licence, Vous pouvez alors choisir l'une quelconque des versions publiées par la Free Software Foundation.

10. Si Vous désirez incorporer des éléments du Programme dans d'autres programmes libres dont les conditions de distribution diffèrent, Vous devez écrire à l'auteur pour lui en demander la permission. Pour ce qui est des programmes directement déposés par la Free Software Foundation, écriveznous: une exception est toujours envisageable. Notre décision sera basée sur notre volonté de préserver la liberté de notre Programme ou de ses dérivés et celle de promouvoir le partage et la réutilisation du logiciel en général.

LIMITATIONS DE GARANTIE

11. PARCE QUE LE PROGRAMME EST LIBRE ET GRATUIT, AUCUNE GARANTIE N'EST FOURNIE POUR LE PROGRAMME, COMME LE PERMET LA LOI. SAUF MENTION ÉCRITE, LES DÉTENTEURS DU COPYRIGH T ET/O U LES TI ERS FOURNISSENT LE PROGRAMME TEL QUEL, SANS AUCUNE SORTE DE GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE COMMERCIALISATION OU D'ADAPTATION DANS UN BUT PARTICULIER. VOUS ASSUMEZ TOUS LES RISQUES QUANT À LA QUALITÉ ET AUX PERFORMANCES DU PROGRAMME. SI LA BIBLIOTHÈQUE EST DÉFECTUEUX, VOUS ASSUMEZ LE COÛT DE TOUS LES SERVICES, CORRECTIONS OU RÉPARATIONS NÉCESSAIRES.

12. SAUF LORSQU'EXPLICITEMENT PRÉVU PAR LA LOI OU ACCEPTÉ PAR ÉCRIT, NI LE DÉTENTEUR DES DROITS, NI QUICONQUE AUTORISÉ À MODIFIER ET/OU REDISTRIBUER LE PROGRAMME COMME IL EST PERMIS CI-DESSUS NE POURRA ÊTRE TENU POUR RESPONSABLE DE TOUT DOMMAGE DIRECT, INDIRECT, SECONDAIRE OU ACCESSOIRE (PERTES FINANCIÈRES DUES AU MANQUE À GAGNER, À L'INTERRUPTION D'ACTIVITÉS OU À LA PERTE DE DONNÉES, ETC., DÉCOULANT DE L'UTILISATION DU PROGRAMME OU DE L'IMPOSSIBILITÉ D'UTILISER CELUI-CI) MEME SI LE DÉTENTEUR OU UN TIERS A ÉTÉ AVERTI DE LA POSSIBILITE DE TELS DOMMAGES.

THECUS N5200 Pro User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Thecus N5200B PRO

N5200BR PRO

Manuel de l’utilisateur

Copyright et marques déposées

Copyright © 2008 Thecus Technology Corporation. Tous droits réservés.

A propos de ce manuel

Garantie limitée

Avertissements de sécurité

Veuillez lire attentivement et suivre les instructions de cette section pour votre sécurité :

Table des matières

Chapitre 1 : Introduction

Vue d'ensemble

Description du produit

Serveur de fichiers

Serveur FTP

Serveur de sauvegarde

Plus besoin de risquer de perdre vos données. Grâce aux fonctionnalités de sauvegarde avancées, vous pouvez facilement sauvegarder vos fichiers importants sur le N5200PRO et même automatiser vos sauvegardes pour plus de protection.

Serveur d'impression

Le serveur d’impression du N5200PRO permet de partager une imprimante IPP avec d’autres PC connectés à votre réseau.

Pour configurer le serveur d’impression, voir Chapitre 5 : Configuration des autres fonctions > Serveur d’impression.

RAID multiple

Le N5200PRO prend en charge de multiples volumes RAID sur un seul système. Vous pouvez donc créer un RAID 0 pour vos données non essentielles et créer un RAID 5 pour les données essentielles. Créez les niveaux RAID en fonction de vos besoins.

Support pour mode double

Gestion d’énergie avancée

Contenu de la boîte

La boîte de votre N5200PRO devrait contenir les éléments suivants :

Vérifiez que la boîte contient tous ces éléments. Si l'un de ces éléments manque, veuillez contacter votre revendeur.

Panneau avant

Le panneau avant du Thecus N5200PRO contient les contrôles de l’appareil, les indicateurs et les plateaux de disque dur :

Panneau avant

Elément Description

1. DOM LED (DEL DOM)

2. WAN LED (DEL WAN)

3. LAN LED (DEL LAN)

4. USB copy LEDE (DEL copie USB)

5. Busy LED (DEL Occupé )

6. USB Port (Port USB)

7. Power Button (Bouton d'alimentation)

8. Reset Button (Bouton de réinitialisation)

9. HDD Trays (Plateaux de disque dur)

10. LCD Display (Ecran LCD)

11. Up Button ▲ (

12. Down Button ▼ (Bouton Bas ▼)

Remarque : Pour une liste des dongles USB sans fil pris en charge, veuillez contacter http://esupport.thecus.com/support

Plateaux de disque dur

Chacun des plateaux de disque dur du N5200PRO possède un verrou, un loquet et deux indicateurs DEL :

Plateaux de disque dur

Elément Description

Lock (Verrou) • Utilisez le verrou pour attacher le di sque dur à l’appareil Latch (Loquet) • Utilisez le loquet pour ouvrir et enl ever ou fermer et sécuriser le

HDD Power LED (DEL d’alimentation DD) HDD Access/Error LED (DEL d’accès/erreur DD)

Panneau arrière (N5200B PRO)

Le panneau arrière du Thecus N5200B PRO contient les ports et les connecteurs.

Panneau arrière du N5200B PRO

Elément Description

1. eSATA Port (Port eSATA)

2. USB Port (Port USB)

4. LAN Port (Port LAN)

5. WAN Port (Port WAN)

6. Power Switch (Bouton d’alimentation)

7. Power Connector (Connecteur d'alimentation)

8. System Fan (Ventilateur du système)

9. Serial Port (Port série)

Panneau arrière (N5200BR PRO)

Le panneau arrière du Thecus N5200BR PRO contient les ports et les connecteurs.

Panneau arrière du N5200BR PRO

Elément Description

1. eSATA Port (Port eSATA)

2. USB Port (Port USB)

5. WAN Port (Port WAN)

6. Power Connector (Bouton d’alimentation)

7. Power Connector (Connecteur d'alimentation)

8. System Fan (Ventilateur du système)

9. Serial Port (Port série)

Chapitre 2 : Installation du matériel

Vue d'ensemble

Avant de commencer
