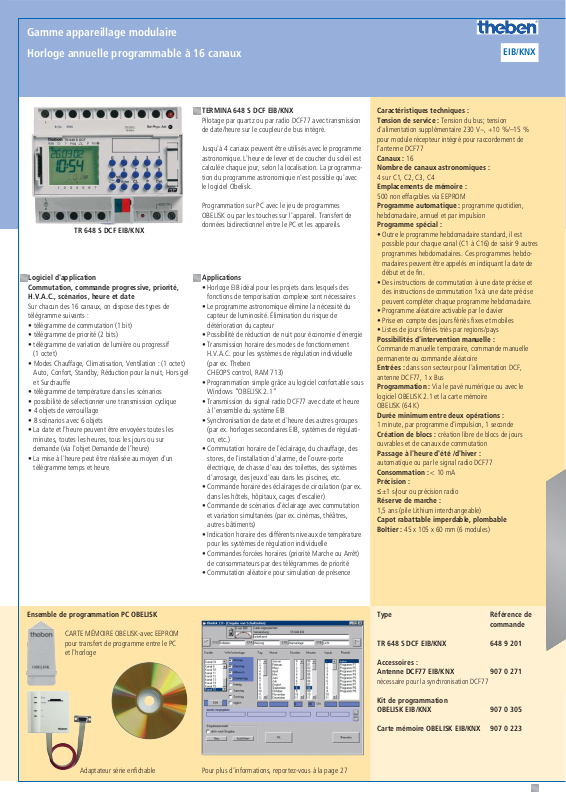

Theben TR 648 S DCF EIB-KNX TECHNICAL SHEET

163

Horloge annuelle programmable à 16 canaux

Gamme appareillage modulaire

EIB/KNX

Caractéristiques techniques :
Tension de service : Tension du bus; tension

d'alimentation supplémentaire 230 V~, +10 %/–15 %
pour module récepteur intégré pour raccordement de
l'antenne DCF77

Canaux : 16
Nombre de canaux astronomiques :

4 sur C1, C2, C3, C4

Emplacements de mémoire :

500 non effaçables via EEPROM
Programme automatique : programme quotidien,
hebdomadaire, annuel et par impulsion

Programme spécial :

• Outre le programme hebdomadaire standard, il est
possible pour chaque canal (C1 à C16) de saisir 9 autres
programmes hebdomadaires. Ces programmes hebdo­madaires peuvent être appelés en indiquant la date de
début et de fin.

• Des instructions de commutation à une date précise et
des instructions de commutation 1x à une date précise
peuvent compléter chaque programme hebdomadaire.

• Programme aléatoire activable par le clavier

• Prise en compte des jours fériés fixes et mobiles

• Listes de jours fériés triés par regions/pays

Possibilités d'intervention manuelle :

Commande manuelle temporaire, commande manuelle
permanente ou commande aléatoire
Entrées : dans son secteur pour l'alimentation DCF,
antenne DCF77, 1 x Bus
Programmation : Via le pavé numérique ou avec le
logiciel OBELISK 2.1 et la carte mémoire
OBELISK (64 K)

Durée minimum entre deux opérations :

1 minute, par programme d'impulsion, 1 seconde
Création de blocs : création libre de blocs de jours
ouvrables et de canaux de commutation

Passage à l'heure d'été /d'hiver :

automatique ou par le signal radio DCF77

Consommation : < 10 mA
Précision :

≤ ±1 s/jour ou précision radio

Réserve de marche :

1,5 ans (pile Lithium interchangeable)

Capot rabattable imperdable, plombable
Boîtier : 45 x 105 x 60 mm (6 modules)

Applications

• Horloge EIB idéal pour les projets dans lesquels des
fonctions de temporisation complexe sont nécessaires

• Le programme astronomique élimine la nécessité du
capteur de luminosité. Élimination du risque de
détérioration du capteur

• Possibilité de réduction de nuit pour économie d'énergie

• Transmission horaire des modes de fonctionnement
H.V.A.C. pour les systèmes de régulation individuelle
(par ex. Theben
CHEOPS control, RAM 713)

• Programmation simple grâce au logiciel confortable sous
Windows “OBELISK 2.1”

• Transmission du signal radio DCF77 avec date et heure
à l'ensemble du système EIB

• Synchronisation de date et d'heure des autres groupes
(par ex. horloges secondaires EIB, systèmes de régulati­on, etc.)

• Commutation horaire de l'éclairage, du chauffage, des
stores, de l'installation d'alarme, de l'ouvre-porte
électrique, de chasse d'eau des toilettes, des systèmes
d'arrosage, des jeux d'eau dans les piscines, etc.

• Commande horaire des éclairages de circulation (par ex.
dans les hôtels, hôpitaux, cages d'escalier)

• Commande de scénarios d'éclairage avec commutation
et variation simultanées (par ex. cinémas, théâtres,
autres bâtiments)

• Indication horaire des différents niveaux de température
pour les systèmes de régulation individuelle

• Commandes forcées horaires (priorité Marche ou Arrêt)
de consommateurs par des télégrammes de priorité

• Commutation aléatoire pour simulation de présence

Logiciel d'application
Commutation, commande progressive, priorité,
H.V.A.C., scénarios, heure et date

Sur chacun des 16 canaux, on dispose des types de
télégramme suivants :

• télégramme de commutation (1 bit)

• télégramme de priorité (2 bits)

• télégramme de variation de lumière ou progressif
(1 octet)

• Modes Chauffage, Climatisation, Ventilation : (1 octet)
Auto, Confort, Standby, Réduction pour la nuit, Hors gel
et Surchauffe

• télégramme de température dans les scénarios

• possibilité de sélectionner une transmission cyclique

• 4 objets de verrouillage

• 8 scénarios avec 6 objets

• La date et l'heure peuvent être envoyées toutes les
minutes, toutes les heures, tous les jours ou sur
demande (via l'objet Demande de l'heure)

• La mise à l'heure peut être réalisée au moyen d'un
télégramme temps et heure

TERMINA 648 S DCF EIB/KNX

Pilotage par quartz ou par radio DCF77 avec transmission
de date/heure sur le coupleur de bus intégré.

Jusqu'à 4 canaux peuvent être utilisés avec le programme
astronomique. L'heure de lever et de coucher du soleil est
calculée chaque jour, selon la localisation. La programma­tion du programme astronomique n'est possible qu'avec
le logiciel Obelisk.

Programmation sur PC avec le jeu de programmes
OBELISK ou par les touches sur l'appareil. Transfert de
données bidirectionnel entre le PC et les appareils.

Type Référence de

commande

TR 648 S DCF EIB/KNX 648 9 201

Accessoires :
Antenne DCF77 EIB/KNX 907 0 271

nécessaire pour la synchronisation DCF77

Kit de programmation
OBELISK EIB/KNX 907 0 305

Carte mémoire OBELISK EIB/KNX 907 0 223

Ensemble de programmation PC OBELISK

CARTE MÉMOIRE OBELISK-avec EEPROM

pour pour transfert de programme entre le PC

et l'horloge

Adaptateur série enfichable Pour plus d'informations, reportez-vous à la page 27

TR 648 S DCF EIB/KNX
