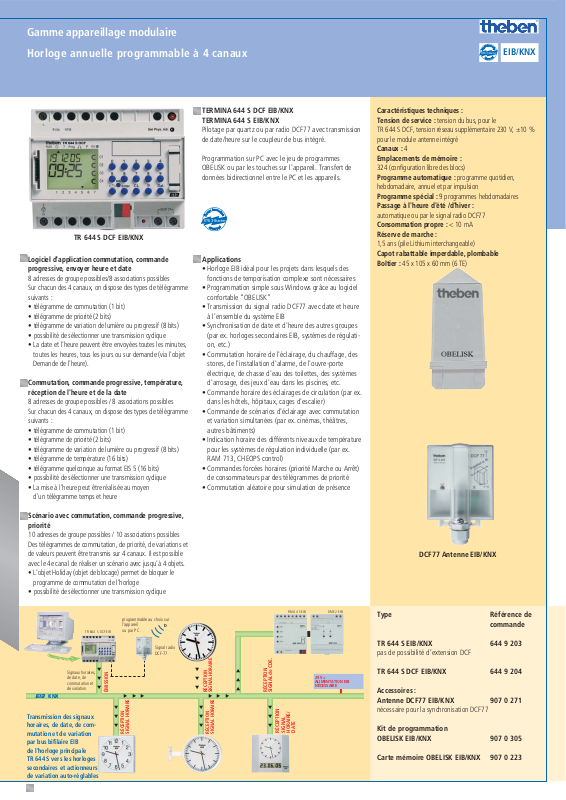

Theben TR 644 S DCF EIB-KNX, TR 644 S EIB-KNX TECHNICAL SHEET
162
Horloge annuelle programmable à 4 canaux
Gamme appareillage modulaire
EIB/KNX
Caractéristiques techniques :
Tension de service : tension du bus, pour le
TR 644 S DCF, tension réseau supplémentaire 230 V, ±10 %
pour le module antenne intégré
Canaux : 4
Emplacements de mémoire :
324 (configuration libre des blocs)
Programme automatique : programme quotidien,
hebdomadaire, annuel et par impulsion
Programme spécial : 9 programmes hebdomadaires
Passage à l'heure d'été /d'hiver :
automatique ou par le signal radio DCF77
Consommation propre : < 10 mA
Réserve de marche :
1,5 ans (pile Lithium interchangeable)
Capot rabattable imperdable, plombable
Boîtier : 45 x 105 x 60 mm (6 TE)
TERMINA 644 S DCF EIB/KNX
TERMINA 644 S EIB/KNX
Pilotage par quartz ou par radio DCF77 avec transmission
de date/heure sur le coupleur de bus intégré.
Programmation sur PC avec le jeu de programmes
OBELISK ou par les touches sur l'appareil. Transfert de
données bidirectionnel entre le PC et les appareils.
Applications
• Horloge EIB idéal pour les projets dans lesquels des
fonctions de temporisation complexe sont nécessaires
• Programmation simple sous Windows grâce au logiciel
confortable “OBELISK”
• Transmission du signal radio DCF77 avec date et heure
à l'ensemble du système EIB
• Synchronisation de date et d'heure des autres groupes
(par ex. horloges secondaires EIB, systèmes de régulation, etc.)
• Commutation horaire de l'éclairage, du chauffage, des
stores, de l'installation d'alarme, de l'ouvre-porte
électrique, de chasse d'eau des toilettes, des systèmes
d'arrosage, des jeux d'eau dans les piscines, etc.
• Commande horaire des éclairages de circulation (par ex.
dans les hôtels, hôpitaux, cages d'escalier)
• Commande de scénarios d'éclairage avec commutation
et variation simultanées (par ex. cinémas, théâtres,
autres bâtiments)
• Indication horaire des différents niveaux de température
pour les systèmes de régulation individuelle (par ex.
RAM 713, CHEOPS control)
• Commandes forcées horaires (priorité Marche ou Arrêt)
de consommateurs par des télégrammes de priorité
• Commutation aléatoire pour simulation de présence
Logiciel d'application commutation, commande
progressive, envoyer heure et date
8 adresses de groupe possibles/8 associations possibles
Sur chacun des 4 canaux, on dispose des types de télégramme
suivants :
• télégramme de commutation (1 bit)
• télégramme de priorité (2 bits)
• télégramme de variation de lumière ou progressif (8 bits)
• possibilité de sélectionner une transmission cyclique
• La date et l'heure peuvent être envoyées toutes les minutes,
toutes les heures, tous les jours ou sur demande (via l'objet
Demande de l'heure).
Commutation, commande progressive, température,
réception de l'heure et de la date
8 adresses de groupe possibles / 8 associations possibles
Sur chacun des 4 canaux, on dispose des types de télégramme
suivants :
• télégramme de commutation (1 bit)
• télégramme de priorité (2 bits)
• télégramme de variation de lumière ou progressif (8 bits)
• télégramme de température (16 bits)
• télégramme quelconque au format EIS 5 (16 bits)
• possibilité de sélectionner une transmission cyclique
• La mise à l'heure peut être réalisée au moyen
d'un télégramme temps et heure
Scénario avec commutation, commande progressive,
priorité
10 adresses de groupe possibles / 10 associations possibles
Des télégrammes de commutation, de priorité, de variations et
de valeurs peuvent être transmis sur 4 canaux. Il est possible
avec le 4e canal de réaliser un scénario avec jusqu'à 4 objets.
• L'objet Holiday (objet de blocage) permet de bloquer le
programme de commutation de l'horloge
• possibilité de sélectionner une transmission cyclique
DCF77 Antenne EIB/KNX
Type Référence de
commande
TR 644 S EIB/KNX 644 9 203
pas de possibilité d’extension DCF
TR 644 S DCF EIB/KNX 644 9 204
Accessoires :
Antenne DCF77 EIB/KNX 907 0 271
nécessaire pour la synchronisation DCF77
Kit de programmation
OBELISK EIB/KNX 907 0 305
Carte mémoire OBELISK EIB/KNX 907 0 223
TR 644 S DCF EIB/KNX
e
Transmission des signaux
horaires, de date, de commutation et de variation
par bus bifilaire EIB
de l'horloge principale
TR 644 S vers les horloges
secondaires et actionneurs
de variation auto-réglables
▼▼▼
▼▼▼
▼
▼
▼
RÉCEPTION
SIGNAL HORAIRE
RÉCEPTION
SIGNAL HORAIRE
RÉCEPTION
SIGNAL
HORAIRE/
DATE
▼
▼
▼
▼
▼
▼
ÉMISSION
▼
▼
▼
TR 644 S DCF EIB
programmable au choix sur
l'appareil
ou par PC
D
Signal radio
DCF-77
Signaux horaires,
de date, de
commutation et
de variation
RÉCEPTION
SIGNAL HORAIRE
RÉCEPTION
SIGNAL de CDE.
▼
▼
▼
▼
▼
▼
29 V=
ALIMENTATION EIB
NÉCESSAIRE
RMG 4 S EIB
DME 2 EIB
KNX
