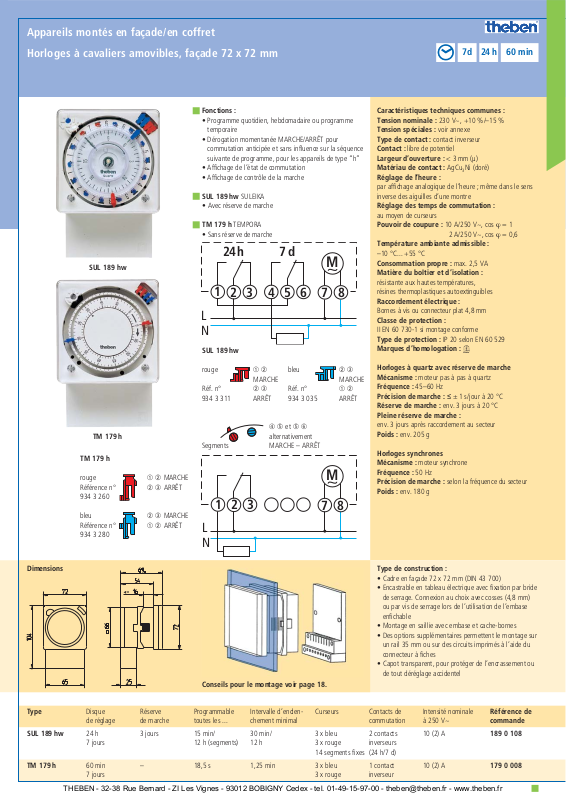

Theben TM 179 H, SUL 189 HW TECHNICAL SHEET

17

Horloges à cavaliers amovibles, façade 72 x 72 mm

Appareils montés en façade/en coffret

24 h

jj

7d 60 min

Fonctions :

• Programme quotidien, hebdomadaire ou programme
temporaire

• Dérogation momentanée MARCHE/ARRÊT pour
commutation anticipée et sans influence sur la séquence
suivante de programme, pour les appareils de type “h”

• Affichage de l’état de commutation

• Affichage de contrôle de la marche

SUL 189 hw SULEIKA

• Avec réserve de marche

TM 179 h TEMPORA

• Sans réserve de marche

Caractéristiques techniques communes :
Tension nominale : 230 V~, +10 %/–15 %
Tension spéciales : voir annexe
Type de contact : contact inverseur
Contact : libre de potentiel
Largeur d’ouverture : < 3 mm (µ)
Matériau de contact : AgCu3Ni (doré)
Réglage de l’heure :

par affichage analogique de l’heure ; même dans le sens
inverse des aiguilles d’une montre

Réglage des temps de commutation :

au moyen de curseurs
Pouvoir de coupure : 10 A/250 V~, cos ϕ = 1

2 A/250 V~, cos ϕ = 0,6

Température ambiante admissible :

–10 °C... +55 °C

Consommation propre : max. 2,5 VA
Matière du boîtier et d’isolation :

résistante aux hautes températures,
résines thermoplastiques autoextinguibles

Raccordement électrique :

Bornes à vis ou connecteur plat 4,8 mm

Classe de protection :

II EN 60 730-1 si montage conforme

Type de protection : IP 20 selon EN 60 529
Marques d’homologation :

W

Horloges à quartz avec réserve de marche
Mécanisme : moteur pas à pas à quartz
Fréquence : 45–60 Hz
Précision de marche : ≤ ± 1 s/jour à 20 °C
Réserve de marche : env. 3 jours à 20 °C
Pleine réserve de marche :

env. 3 jours après raccordement au secteur

Poids : env. 205 g

Horloges synchrones
Mécanisme : moteur synchrone
Fréquence : 50 Hz
Précision de marche : selon la fréquence du secteur
Poids : env. 180 g

SUL 189 hw

TM 179 h

Type de construction :

• Cadre en façade 72 x 72 mm (DIN 43 700)

• Encastrable en tableau électrique avec fixation par bride
de serrage. Connexion au choix avec cosses (4,8 mm)
ou par vis de serrage lors de l’utilisation de l’embase
enfichable

• Montage en saillie avec embase et cache-bornes

• Des options supplémentaires permettent le montage sur
un rail 35 mm ou sur des circuits imprimés à l’aide du
connecteur à fiches

• Capot transparent, pour protéger de l’encrassement ou
de tout déréglage accidentel

Conseils pour le montage voir page 18.

Dimensions

Type Disque Réserve Programmable Intervalle d’enclen- Curseurs Contacts de Intensité nominale Référence de

de réglage de marche toutes les ... chement minimal commutation à 250 V~ commande

SUL 189 hw 24 h 3 jours 15 min/ 30 min/ 3 x bleu 2 contacts 10 (2) A 189 0 108

7 jours 12 h (segments) 12 h 3 x rouge inverseurs

14 segments fixes (24 h/7 d)

TM 179 h 60 min – 18,5 s 1,25 min 3 x bleu 1 contact 10 (2) A 179 0 008

7 jours 3 x rouge inverseur

TM 179 h

rouge ➀ ➁ MARCHE
Référence n° ➁ ➂ ARRÊT
934 3 260

bleu ➁ ➂ MARCHE
Référence n° ➀ ➁ ARRÊT
934 3 280

N

L

8

1

2

3

4

5

6

7

24 h 7 d

M

SUL 189 hw

rouge ➀ ➁ bleu ➁ ➂

MARCHE MARCHE
Réf. n° ➁ ➂ Réf. n° ➀ ➁
934 3 311 ARRÊT 934 3 035 ARRÊT

➃ ➄ et ➄ ➅
alternativement

Segments MARCHE – ARRÊT

THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. [phone] - [e-mail] - www.theben.fr

M

1

L
N

3

2

8

7
