TERRIS 2222 User Manual [de]
Bedienungsanleitung
V / 16 / 2012
54,6 cm / 21,5”
LED TV MIT DVD PLAYER
LEDTV 2222
E44411_Terris_LEDTV2222_A4-Cover_IM.ai 1 20.12.11 14:29E44411_Terris_LEDTV2222_A4-Cover_IM.ai 1 20.12.11 14:29
C
M
Y
CM
MY
CY
CMY
K
Energiesparen: ganz automatisch!
HINWEIS: Neue Ausschaltautomatik!
Aufgrund gesetzlicher Vorgaben zum Einsparen von Energie, verfügt dieses
Gerät über eine Ausschaltautomatik. Das Gerät wird automatisch in den
Standby-Betrieb geschaltet, wenn Sie es 4 Stunden nicht bedienen.
30 Sekunden vor dem Ausschalten erscheint ein Hinweis auf dem Bildschirm.
Drücken Sie eine beliebige Taste und der Fernseher bleibt eingeschaltet.
LED TV 2222 - Ausklapp Vorne.fm Seite 1 Freitag, 27. Januar 2012 1:41 13
Produktdatenblatt
gemäß Verordnung 1062/2010
Warenzeichen: TERRIS
Modellbezeichnung: LEDTV 2222
Energieeffizienzklasse: A
Bildschirmdiagonale: 54,6 cm / 21,5“
Leistungsaufnahme maximal: 21 Watt
Energieverbrauch jährlich: 31 kWh
Leistungsaufnahme in Standby: 0,3 Watt
Leistungsaufnahme im Aus-Zustand 0 Watt
Bildschirmauflösung: 1.920 x 1.080 Pixel
Bitte aufklappen
5
1
3
4
6
7
2
101112
8
9
13
14
15
17
19
20
18
16
22
21
23
24
1
2
3
4
5
8
10
9
11
15
13
12
6
7
14
16
26
21
22
25
24
23
19
20
18
17
27
28
29
30
31
33
34
35
36
37
38
40
32
39
LED TV 2222 - Ausklapp Vorne.fm Seite 2 Donnerstag, 12. Januar 2012 11:04 11
Bedienelemente TV/DVD Fernbedienung
Anschlüsse Seite
COMMON INTERFACE (CI)
Anschlüsse Rückseite
LED TV 2222Seite2-3.fm Seite 2 Freitag, 17. Februar 2012 10:30 10
1. GERÄTEÜBERSICHT
Bedienelemente TV/DVD
1. Display
2. 0 DVD: DVD / CD auswerfen
II DVD/USB: Wiedergabe starten / Pause
3.
4. DVD-Fach
5. SOURCE Signalquelle wählen / Änderung in Menüs bestätigen
6. MENU OSD-Menü öffnen/schließen
7. CH ˄˅ Kanal wählen (nächster/vorheriger Programmplatz); im Menü eine Position nach oben / unten
8. VOL + / – Lautstärke regeln
im Menü: eine Position nach rechts/links
9. STANDBY Fernseher in Standby schalten / aus Standby in Betrieb schalten
10. Empfänger für Fernbedienungssignale
11. Hauptschalter das Gerät ein- und ausschalten (Um das Gerät vom Netz zu trennen, ziehen Sie den Netzste-
cker aus der Steckdose.)
12. LED ist ausgeschaltet während des Betriebes
leuchtet rot im Standby-Modus
Anschlüsse Seite
13. RF Eingang / Anschluss eines 75 Ω-Koaxialkabels mit Antennensignal
14. VGA Eingang / Anschluss von PC
15. PC AUDIO Eingang / Anschluss von PC (Ton)
16. COMMON INTERFACE (CI) CI/CI+ Modulschacht
17. HEADPHONE Kopfhörer-Anschluss
18. HDMI1 Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box
19. HDMI2 Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box
20. USB USB-Anschluss z.B. für USB-Stick
Anschlüsse Rückseite
21. Y Pb Pr Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Bild)
22. SCART Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Bild/Ton)
23. VIDEO Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Bild)
24. L / R AUDIO Eingang / Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Ton links und
rechts)
2
LED TV 2222.book Seite 3 Donnerstag, 12. Januar 2012 10:43 10
Fernbedienung
1. Infrarotsender
2. MUTE schaltet den Ton aus und ein
3. FAV/TITLE DVB-T / DVB-C: Favoritenliste erstellen/bearbeiten/aufrufen
DVD während der Wiedergabe: Anzeige des DVD Titel-Menüs oder ersten Titel spielen
4. EPG/MENU DVB-T / DVB-C: Elektronischen Programm Guide aufrufen
DVD: DVD-Menü aufrufen
5. ADJUST 0 TV: Toneinstellungen (Mono/Stereo)
DVD: DVD / CD auswerfen
6. INFO/
DVD DISPLAY DVB-T/DVB-C: Programminformationen aufrufen / bei EPG mehr Informationen
DVD während der Wiedergabe: Anzeige des Titels/Kapitels/Spielzeit
7. MIX/
DISC/USB/CARD Teletext: mixt Fernsehbild und Teletext
8. SIZE/DVD SETUP Teletext: Vergrößerung des Bildes und Scrollmöglichkeiten
DVD: DVD-OSD-Menü ein-/ausblenden
9. 0-9 zur Eingabe von z.B. Programmen, Kapitel-, Seiten- oder Titelnummern
10. AUDIO TV: Mono/Stereo umschalten / Sprache des Senders aufrufen und wählen (nur wenn verfügbar)
DVD während der Wiedergabe: Sprache wählen
11. RECALL/GOTO TV: schaltet zum vorherigen Programm
DVD während der Wiedergabe: Eingabe des Titels/Kapitels/Spielzeit
12. SOURCE Liste der Signalquellen (Eingangsquellen) aufrufen
13. OK Änderung in Menüs bestätigen / Programminformationen aufrufen
14. EXIT im Menü zurück / Menü verlassen
15. SOUND Klangeinstellungen ändern
16. CH + / - schaltet einen Programmplatz weiter / zurück
Teletext: eine Seite weiter / zurück
17. PIC Bildeinstellungen ändern
18. INDEX/ANGLE Teletext: Seite 100 aufrufen
DVD: auf andere Kameraperspektiven umschalten (wenn auf DVD vorhanden)
19. SUBPAGE/REPEAT Teletext: Unterseiten aufrufen / Aufrufen stoppen
DVD während der Wiedergabe: Titel wiederholen / Kapitel wiederholen / aus
CD/USB während der Wiedergabe: Titel wiederholen / alle wiederholen / aus
20. REC ohne Funktion
21. 7 DVD/USB Wiedergabe stoppen
22. ¢ Teletext: Farbtaste
DVD: nächstes Kapitel // CD/USB: nächster Titel / nächstes Bild
23. 4 Teletext: Farbtaste
DVD: vorheriges Kapitel // CD/USB: vorheriger Titel / vorheriges Bild
24. ¡ DVD/USB: schneller Vorlauf // Teletext: Farbtaste
25. 1 DVD/USB: schneller Rücklauf // Teletext: Toptext-Taste
8 DVD/USB: von Wiedergabe in Pause
26.
27. DVD/USB: Wiedergabe starten
28. HOLD / A-B Teletext: automatisches Blättern stoppen
DVD/USB: Markierungen setzen, der Bereich zwischen den Markierungen wird endlos wiederholt
29. REVEAL/RETURN Teletext: versteckte Informationen zeigen
DVD/SVCD/VCD: zum Hauptmenü der DVD umschalten
30. VOL + / - Ton lauter/leiser
31. CH.LIST Senderliste aufrufen
32. Position in Menüs / Menüeinstellung ändern / im Teletext blättern
33. TV MENU OSD-Menü (TV) ein-/ausblenden
34. TEXT Teletext: Teletext ein/aus
35. ASPECT Bildschirmformat auswählen: Auto / SmartZoom / Untertitel / Zoom / 16:9 / 4:3
36. SLEEP Zeitintervall für die automatische Abschaltung auswählen
37. TV/RADIO/PBC umschalten zwischen TV und Radio (nur bei DVB-C)
VCD/SVCD: Playback Control ein-/ausschalten
38. SUBTITLE TV: Untertitelsprache umschalten (nur, wenn der Sender Untertitel anbietet)
DVD während der Wiedergabe: Untertitelsprache wählen
39. LED leuchtet, wenn eine Taste gedrückt wird
40. Gerät in Standby schalten und aus Standby wieder einschalten
3
LED TV 2222.book Seite 4 Donnerstag, 12. Januar 2012 10:43 10
Inhalt
1. Geräteübersicht ........................................................................................................................................................... 2
2. Herzlichen Dank für Ihr Vertrauen! ............................................................................................................................ 6
3. Sicherheitshinweise .................................................................................................................................................... 6
4. Vorbereitung ................................................................................................................................................................ 8
4.1 Lieferumfang ...................................................................................................................................................... 8
4.2 Einlegen der Batterien ....................................................................................................................................... 8
4.3 Standfuß montieren ........................................................................................................................................... 8
4.4 Aufstellen des Gerätes ...................................................................................................................................... 8
4.5 Antennenkabel anschließen .............................................................................................................................. 8
4.6 Netzanschluss ................................................................................................................................................... 9
4.7 Erstes Einschalten ............................................................................................................................................. 9
4.8 Signalquelle auswählen ................................................................................................................................... 10
5. Externe Geräte anschließen ..................................................................................................................................... 11
6. Grundlegende Bedienung ........................................................................................................................................ 13
6.1 Fernseher ein- und ausschalten ...................................................................................................................... 13
6.2 Fernseher in Standby schalten / aus dem Standby einschalten ...................................................................... 13
6.3 Fernsehprogramme auswählen ....................................................................................................................... 13
6.4 Lautstärke regeln ............................................................................................................................................. 13
6.5 Schnellzugriff TV .............................................................................................................................................. 13
6.6 Struktur des OSD-Menüs ................................................................................................................................. 14
6.7 DVD Player ein-/ausschalten ........................................................................................................................... 14
6.8 DVD Setup-Menü ............................................................................................................................................. 14
6.9 USB aufrufen ................................................................................................................................................... 14
7. Sender suchen und bearbeiten ................................................................................................................................ 15
7.1 Sender automatisch speichern ........................................................................................................................ 15
7.2 DVB-T-Sender manuell speichern ................................................................................................................... 15
7.3 DVB-C-Sender manuell speichern .............................................................................................
7.4 Manuelle Sendersuche für analogen Empfang ................................................................................................ 16
7.5 Sendereinstellungen bearbeiten ...................................................................................................................... 17
8. Programminformationen (EPG - nur bei DVB-T und DVB-C) ................................................................................ 18
9. Bild und Ton einstellen (TV) ..................................................................................................................................... 19
9.1 Bildeinstellungen ändern ................................................................................................................................. 19
9.2 Rauschreduktion .............................................................................................................................................. 19
9.3 Bildschirmformat ändern .................................................................................................................................. 20
9.4 PC Bildeinstellungen ........................................................................................................................................ 20
9.5 Toneinstellungen ändern ................................................................................................................................. 20
9.6 Weitere Toneinstellungen ................................................................................................................................ 20
10. Wiedergabe von USB ............................................................................................................................................... 21
11. Common Interface CI ................................................................................................................................................ 22
12. Uhrzeit und Timer ...................................................................................................................................................... 23
12.1 Uhrzeit ............................................................................................................................................................. 23
12.2 Sleep-Timer ..................................................................................................................................................... 23
12.3 Einschalt- und Ausschaltzeit ............................................................................................................................ 23
13. Teletext ....................................................................................................................................................................... 24
14. Sonderfunktionen TV ................................................................................................................................................ 25
14.1 Sperren ............................................................................................................................................................ 25
14.2 Werkseinstellung ............................................................................................................................................. 25
14.3 Spracheinstellungen ........................................................................................................................................ 26
14.4 Zeitzone ........................................................................................................................................................... 26
14.5 Auto Standby (4h) ............................................................................................................................................ 26
14.6 Software-Update .............................................................................................................................................. 26
14.7 Signalinformationen ......................................................................................................................................... 27
14.8 Betriebsort ....................................................................................................................................................... 27
15. DVD-Bedienung und OSD ........................................................................................................................................ 28
15.1 Grundbedienung .............................................................................................................................................. 28
15.2 Spracheinstellungen ........................................................................................................................................ 28
15.3 Bildschirm ........................................................................................................................................................ 29
16. Wiedergabe DVD ....................................................................................................................................................... 29
16.1 Einlegen und entnehmen ................................................................................................................................. 29
16.2 Wiedergabe DVD ............................................................................................................................................. 30
...................... 16
4
LED TV 2222.book Seite 5 Donnerstag, 12. Januar 2012 10:43 10
16.3 Wiedergabe CD ............................................................................................................................................... 31
16.4 Wiedergabe MP3/WMA auf CD ....................................................................................................................... 32
16.5 Wiedergabe JPEG (Foto-CD) .......................................................................................................................... 33
17. Sonderfunktionen DVD ............................................................................................................................................. 34
17.1 Programmierte Wiedergabe von Musiktiteln und Bildern ................................................................................. 34
17.2 CD mit unterschiedlichen Dateitypen ............................................................................................................... 34
17.3 Kindersicherung ............................................................................................................................................... 35
17.4 Werkseinstellung wiederherstellen .................................................................................................................. 35

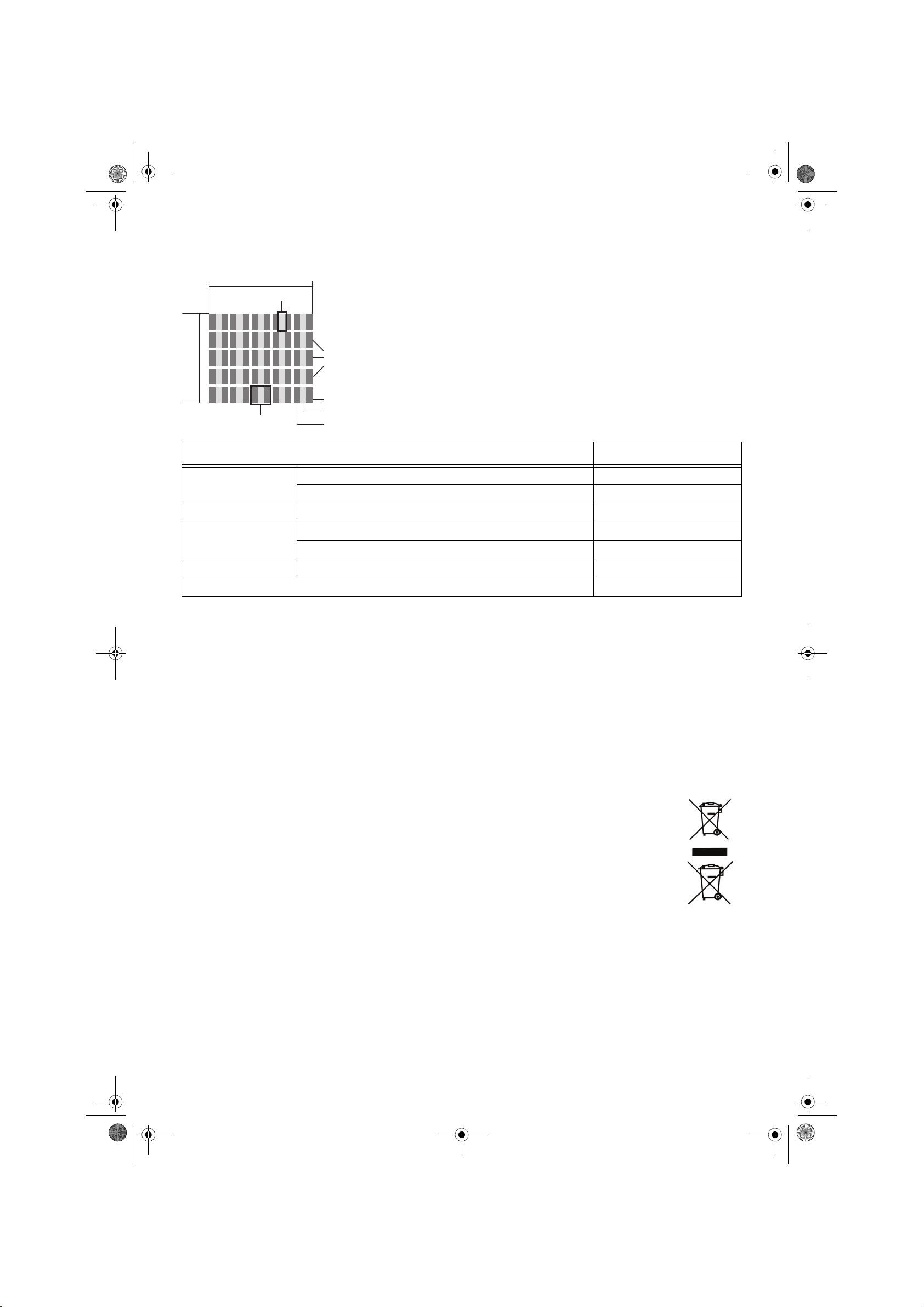

18. Pixelfehler bei LCD-TVs ............................................................................................................................................ 36
19. Reinigung ................................................................................................................................................................... 36
20. Entsorgen .................................................................................................................................................................. 36
21. Hinweise zur Konformitätserklärung ...................................................................................................................... 36
22. Problemlösungen ...................................................................................................................................................... 37
23. Technische Daten ..................................................................................................................................................... 38
24. Garantiebedingungen ............................................................................................................................................... 39
5
LED TV 2222.book Seite 6 Donnerstag, 12. Januar 2012 10:43 10
2. HERZLICHEN DANK FÜR IHR VERTRAUEN!
Wir gratulieren Ihnen zu Ihrem neuen Terris LED TV mit DVD Player und sind überzeugt, dass Sie mit diesem Gerät zufrieden sein
werden.
Um eine stets optimale Funktion und Leistungsbereitschaft Ihres LED TV mit DVD Player zu garantieren und um Ihre persönliche
Sicherheit zu gewährleisten:
Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen
die Sicherheitshinweise!
Alle Tätigkeiten an und mit diesem Gerät dürfen nur so ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben
sind.
Bewahren Sie diese Anleitung auf.
Falls Sie den LED TV mit DVD Player einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.
Wir wünschen Ihnen viel Freude mit Ihrem neuen LED TV mit DVD Player.
3. SICHERHEITSHINWEISE
Bestimmungsgemäße Verwendung
Das Gerät ist für die Wiedergabe von Fernsehprogrammen, DVDs und CDs vorgesehen. Es können USB-Geräte angeschlossen
und deren Bild-/Toninhalte wiedergegeben werden. Desweiteren können AV-Signale von externen Geräten wiedergegeben werden.
Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.
Warnhinweise
Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung:
GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.
WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.
VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.
HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.
Allgemeine Hinweise
• Bevor Sie das Gerät anschließen, lesen Sie bitte die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch.
Nur so nutzen Sie alle Funktionen sicher und zuverlässig.
• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungs-
gefahr.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Achten Sie darauf, dass Kinder niemals Fremdkörper in die Lüftungsschlitze oder Löcher in der Rückwand stecken. Es be-
steht die Gefahr eines elektrischen Schlages.
• Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen.
• Laserstrahlung: Das Gerät arbeitet mit einem schwachen, aber scharf gebündelten Laserstrahl. Bei unsachgemäßem Ge-
brauch kann dieser Strahl eine Gefahr für das Auge sein. Gerät keinesfalls öffnen. Für den Servicefall bei der Instandsetzung
und Wartung, wenn das Gehäuse geöffnet ist und Sicherheitsverriegelungen überbrückt sind, direkte Bestrahlung der Augen
vermeiden!
Umgebungsbedingungen
• Schützen Sie das Gerät und den Netzstecker vor Feuchtigkeit, Tropf- oder Spritzwasser: Es besteht die Gefahr eines elektri-
schen Schlages. Stellen Sie zum Beispiel keine mit Flüssigkeiten gefüllte Vasen oder Ähnliches auf oder in die Nähe des Gerätes.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z.B. Badezimmer) ausgelegt. Beachten Sie die in
den technischen Daten angegebenen Umgebungsbedingungen.
• Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.
• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät ei-
nige Stunden ausgeschaltet lassen.
• Stellen Sie Ihr Fernsehgerät auf eine stabile, ebene Oberfläche. Achten Sie darauf, dass der Untergrund das Gewicht des
Fernsehers tragen kann.
• Schwere Gegenstände dürfen nicht auf das Gerät gestellt werden.
• Schützen Sie das Gerät vor Hitze: Es besteht Brandgefahr. Bedecken Sie nicht die Lüftungsschlitze. Wenn Sie das Gerät in
einem Regal aufstellen, halten Sie oben einen Abstand von mindestens 20 cm und an den Seiten von mindestens 10 cm ein.
6
LED TV 2222.book Seite 7 Donnerstag, 12. Januar 2012 10:43 10
• Stellen Sie kein offenes Feuer, zum Beispiel brennende Kerzen, auf oder direkt neben das Gerät.
• Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von
Feuer zu verhindern.
• Stellen Sie das Gerät nicht neben Geräten auf, die durch Magnetquellen gestört werden, z.B. Kassettendecks.
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.
• Berühren Sie das Display nicht unnötig, üben Sie keinen Druck auf dessen Oberfläche aus und berühren Sie es nicht mit spit-
zen oder scharfen Gegenständen.
Netzanschluss
• Schließen Sie den Netzstecker nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose (230 V ~ 50 Hz) an. Die
Steckdose muss nach dem Anschließen weiterhin gut zugänglich sein.
• Das Gerät ist nach dem Ausschalten nicht vom Netz getrennt. Um dies zu tun, ziehen Sie den Netzstecker.
• Um den Netzstecker aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen.
• Achten Sie beim Aufstellen des Gerätes darauf, dass Strom- oder andere Kabel nicht eingeklemmt oder gequetscht werden.
• Verlegen Sie das Kabel des Netzsteckers so, dass es nicht zur Stolperfalle wird.
• Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose.
• Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Le-
bensgefahr durch elektrischen Schlag.
Antennenanschluss
• Bitte benutzen Sie nur ein spezielles, doppelt abgeschirmtes Antennenkabel, um den Antennenanschluss herzustellen. Sonst
kann es zu Beeinträchtigungen bzw. Störungen der Bildqualität kommen.
• Ziehen Sie bei Gewitter und längerem Nichtgebrauch das Antennenkabel vom Gerät ab, um Überspannungsschäden zu ver-
meiden.
Störungen
• Ziehen Sie bei Beschädigungen des Netzsteckers oder des Gerätes sofort den Netzstecker aus der Steckdose.
• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse, dem Netzkabel oder dem Netzstecker auf-
weist. Reparaturen am Gehäuse und am Netzstecker/Netzkabel dürfen ausschließlich vom Service Center vorgenommen
werden, um Gefährdungen zu vermeiden.
• VORSICHT: Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzstecker ziehen. Vor einer erneu-
ten Inbetriebnahme das Gerät prüfen lassen.
USB-Geräte
• Eine direkte Verbindung zu einem PC oder Notebook über die USB-Buchse ist nicht möglich. Sowohl der Fernseher als auch
PC oder Notebook könnten beschädigt werden.
• Schließen Sie Ihr USB-Gerät direkt oder mittels einer abgeschirmten USB-Verlängerung von max. 20 cm an die USB-Buchse
des Fernsehers an.
• Beim Entfernen des USB-Gerätes muss das Gerät aus- bzw. der USB-Anschluss abgeschaltet sein, andernfalls kann es zu
Datenverlusten und Beschädigungen am USB-Gerät oder dem Fernseher kommen.
Kopfhörer
• Das zu laute Hören von Musik über einen Ohr- oder Kopfhörer erzeugt übermäßigen Schalldruck und kann zum Verlust des
Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke über
Kopf- und Ohrhörer.
CI-Karten/Module
• Falsches Einlegen der Karten oder Module kann zu Schäden an den Karten oder dem Gerät führen. Beachten Sie deshalb
unbedingt die Anweisung für das richtige Einlegen.
• Entfernen Sie die Karte nicht während das Gerät eingeschaltet ist. Es kann zu Beschädigungen an der CI-Karte oder dem
Gerät kommen.
Reinigung und Pflege
• Für die Reinigung des Gerätes verwenden Sie nur ein trockenes, weiches Tuch.
Batterien
• Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkin-
der unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Explosionsgefahr! Benutzen Sie keine verschiedenen Batterie-Typen, -Marken, keine neuen und gebrauchten Batterien mit-
einander oder solche mit unterschiedlicher Kapazität.
• Die beiliegenden Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinander genommen, ins Feuer
geworfen oder kurzgeschlossen werden.
• Nehmen Sie verbrauchte Batterien immer sofort aus der Fernbedienung heraus, da diese auslaufen und somit Schäden ver-
ursachen können.
• Ersetzen Sie immer jeweils beide Batterien und entsorgen Sie die alten Batterien vorschriftsmäßig.
• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen von Batterien.
• Entfernen Sie bei längerem Nichtgebrauch die Batterien aus der Fernbedienung.
• Setzen Sie Batterien keinen extremen Bedingungen aus, legen Sie z.B. die Fernbedienung nicht auf Heizkörpern oder unter
direkter Sonneneinstrahlung ab. Es besteht ansonsten erhöhte Auslaufgefahr.
7
LED TV 2222.book Seite 8 Donnerstag, 12. Januar 2012 10:43 10
• Wenn Batteriesäure ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt
mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.
4. VORBEREITUNG
4.1 LIEFERUMFANG
Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:
• Fernsehgerät
• DVB-T-Antenne
• Antennenkabel
• Fuß und Schraube
• Fernbedienung (inkl. 2 Batterien Typ LR03 / AAA, 1,5 V)
• Bedienungsanleitung und Garantie
4.2 EINLEGEN DER BATTERIEN
Sie benötigen zwei Batterien Typ LR03 / AAA, 1,5 V.
1. Öffnen Sie den Batteriefachdeckel auf der Unterseite der Fernbedienung.
2. Legen Sie die mitgelieferten Batterien ein.
WARNUNG! Beachten Sie die Polarität (+ und –).
3. Setzen Sie den Batteriefachdeckel wieder auf.
4.3 STANDFUß MONTIEREN
WARNUNG! Achten Sie darauf, dass das Display nicht beschädigt wird. Der
Netzstecker ist gezogen und das Gerät ist nicht mit anderen Geräten verbunden.
1. Legen Sie ein weiches, ausreichend großes Tuch auf einen Tisch.
2. Legen Sie den Fernseher mit dem Display nach unten so auf das Tuch, dass
das Display komplett aufliegt. Die Halterung am Ende des Fernsehers ragt
dabei ein kleines Stück über die Tischkante raus.
3. Zum Befestigen des Fußes setzen Sie ihn so an das Ende der Halterung, dass
die beiden Stifte am Ende in die beiden Löcher am Fuß passen. Schrauben Sie
den Fuß mit der Schraube fest. Klappen Sie den Flügel der Schraube um.
4. Stellen Sie den Fernseher hin und prüfen vorsichtig, ob er richtig auf dem Fuß
steht. Der Fernseher muss gerade auf dem Fuß stehen und darf nicht wackeln.
5. Schließen Sie alle Geräte an. Zum Schluss stellen Sie die Stromversorgung
her.
4.4 AUFSTELLEN DES GERÄTES
• Stellen Sie Ihr Fernsehgerät auf eine stabile, ebene Oberfläche. Achten Sie darauf, dass der Untergrund das Gewicht des
Fernsehers tragen kann.
• Entfernen Sie alle Folien von dem Gerät.
• Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus.
• Achten Sie auf eine ausreichende Belüftung des Gerätes von allen Seiten. Bei Aufstellung in einer Schrankwand müssen
oben mindestens 20 cm und an den Seiten mindestens 10 cm Platz zur Belüftung frei bleiben.
4.5 ANTENNENKABEL ANSCHLIEßEN
Der Fernseher verfügt über einen Tuner, mit dem Fernsehsignale über die Hausantenne / Kabelanschluss und DVB-T-Signale
empfangen werden können.
VORSICHT: Schließen Sie das Antennenkabel an, bevor Sie den Netzstecker in die Steckdose stecken.
DVB-T-Empfang
VORSICHT: Das Gerät ist für den Empfang mit passiven DVB-T-Antennen oder Aktivantennen mit separater Stromversorgung
ausgelegt.
1. Stecken Sie den Stecker der DVB-T-Antenne in die Antennenbuchse RF an der linken Seite des Gerätes.

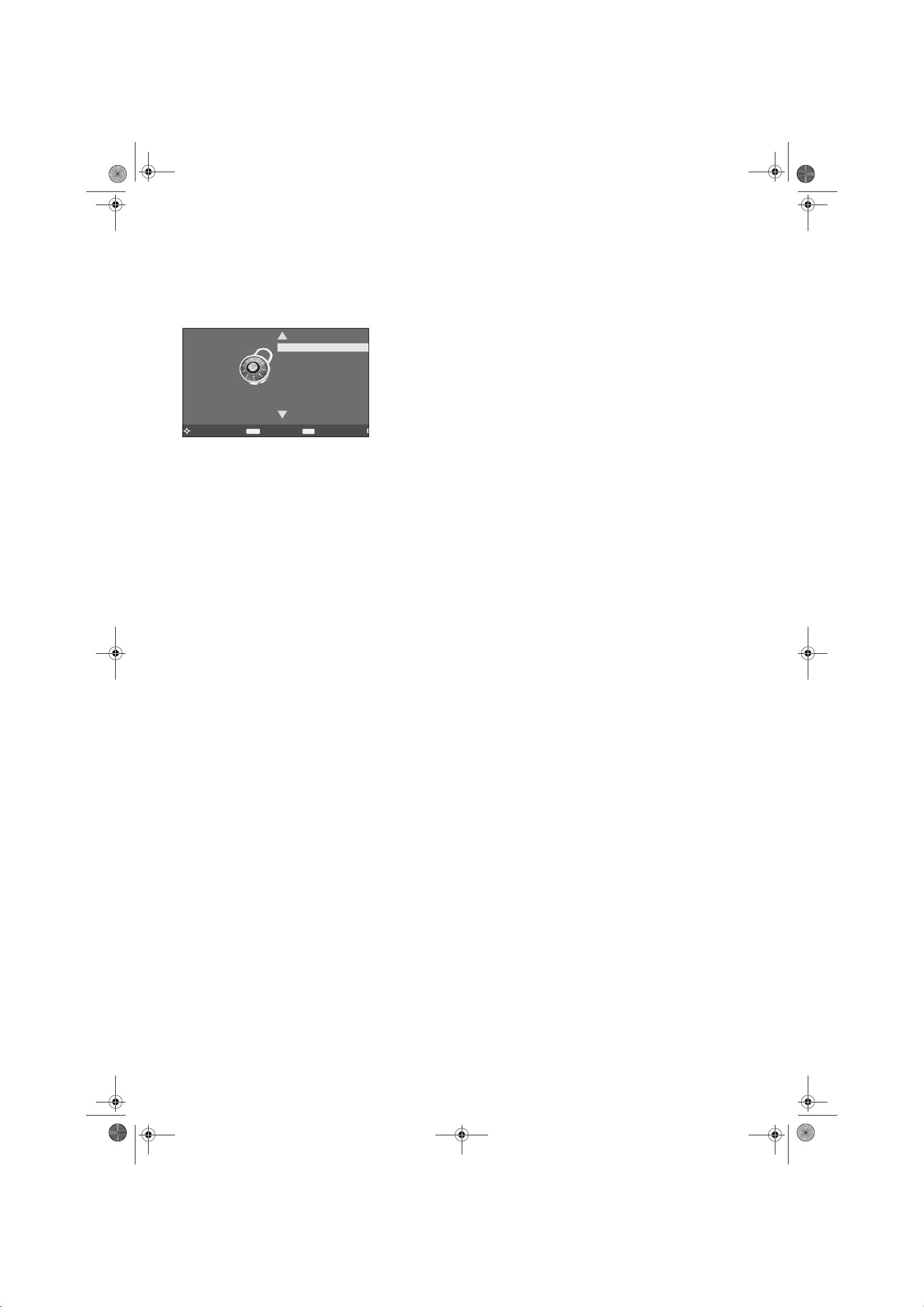

2. Wählen Sie den Eingang DTV im Menü SIGNALQUELLE (SOURCE).
8
Kanalabstimmung
TV : 0 Programme
DTV : 0 Programme
Radio : 0 Programme
Data : 0 Programme
7 % 160.00 MHz (TV)
LED TV 2222.book Seite 9 Donnerstag, 12. Januar 2012 10:43 10
Andere Antennenanschlüsse (z.B. Kabel analog oder digital (DVB-C))
Für optimale, störungsfreie Bildqualität verwenden Sie ein doppelt abgeschirmtes 75 Ω Antennenkabel.
1. Schließen Sie ein 75 Ω Antennenkabel an Ihrem Antennenanschluss an.
2. Stecken Sie das andere Ende in die Antennenbuchse RF. Diese befindet sich auf der linken Seite des Fernsehers.
3. Im Menü SIGNALQUELLE (SOURCE) wählen Sie den Eingang.
- ATV für analogen Kabelempfang .
- DTV für digitalen Kabelempfang (DVB-C)
HINWEIS: Zum Empfang von Programmen über die Antennenbuchse RF muss zunächst eine Sendersuche durchgeführt werden
(siehe “Erstes Einschalten” auf Seite 9).
4.6 NETZANSCHLUSS
Das Fernsehgerät ist für Wechselstrom 230 V ~ 50 Hz ausgelegt.
• Verbinden Sie den Netzstecker mit einer Steckdose.
WARNUNG! Schließen Sie erst alle anderen Geräte an, bevor Sie das Fernsehgerät ans Netz anschließen. Die Steckdose muss
auch nach dem Anschließen weiterhin gut zugänglich sein.
4.7 ERSTES EINSCHALTEN
Nach dem ersten Einschalten erscheint ein Fenster, in dem Sie die Menüsprache wählen und den automatischen Sendersuchlauf
starten.
HINWEIS: Beachten Sie, dass nach der Wahl des DVB Typs unterschiedliche Arbeitsschritte notwendig sind.
HINWEIS: Wohnung und Geschäft sind verschiedene Grundeinstellungen bezogen auf den Betriebsort. Für den Einsatz zuhause,
stellen Sie das Gerät auf den Modus Wohnung ein. Der Modus Geschäft ist für Vorführzwecke vorgesehen, bei dem die eingestellten Werte automatisch zurückgesetzt werden.
1. Betätigen Sie den Hauptschalter auf der rechten Unterseite des Gerätes.
2. Drücken Sie die Taste auf der Fernbedienung, um das Gerät einzuschalten. Es erscheint das Fenster Modus, in dem Sie
zwischen Wohnung und Geschäft wählen können. Wohnung ist voreingestellt, bestätigen Sie den Modus mit OK und drücken Sie , um die Auswahl zu bestätigen.
3. Das Fenster Bitte OSD Sprache wählen erscheint auf dem Bildschirm. Drücken Sie OK, um Deutsch als Menüsprache zu
bestätigen.
- Eine andere Menüsprache wählen Sie mit den Tasten / / / auf der Fernbedienung und drücken dann OK.
Das Fenster DVB Typ erscheint auf dem Bildschirm.
4. Wählen Sie mit / zwischen:
- DVB-T: Wenn Sie den digitalen Empfang über eine Antenne vornehmen möchten
- DVB-C: Wenn Sie über Ihren Kabelanschluss das Fernsehprogamm analog/digital empfangen wollen.
5. Drücken Sie OK.
Wenn Sie DVB-T gewählt haben
Das Fenster Such Typ erscheint auf dem Bildschirm.
1. Mit den Tasten / wählen Sie zwischen:
• DTV + ATV: digitale und analoge Sender suchen
•DTV: nur digitale Sender suchen
• ATV: nur analoge Sender suchen
2. Drücken Sie OK, um Germany zu bestätigen.
Ein anderes Land wählen Sie mit den Tasten / / / auf der Fernbedienung und drücken dann OK.
Das Fenster Kanalabstimmung erscheint auf dem Bildschirm und die automatische Sendersuche startet. Dieser Vorgang dauert einige Minuten. Die Fortschritte werden im Fenster auf dem Bildschirm angezeigt.
3. Nach dem Sendersuchlauf wird automatisch der Programmplatz 1 angezeigt.
HINWEIS: Sollte der automatische Sendersuchlauf beim ersten Einschalten nicht funktionieren, siehe “Sender automatisch speichern” auf Seite 15.
9

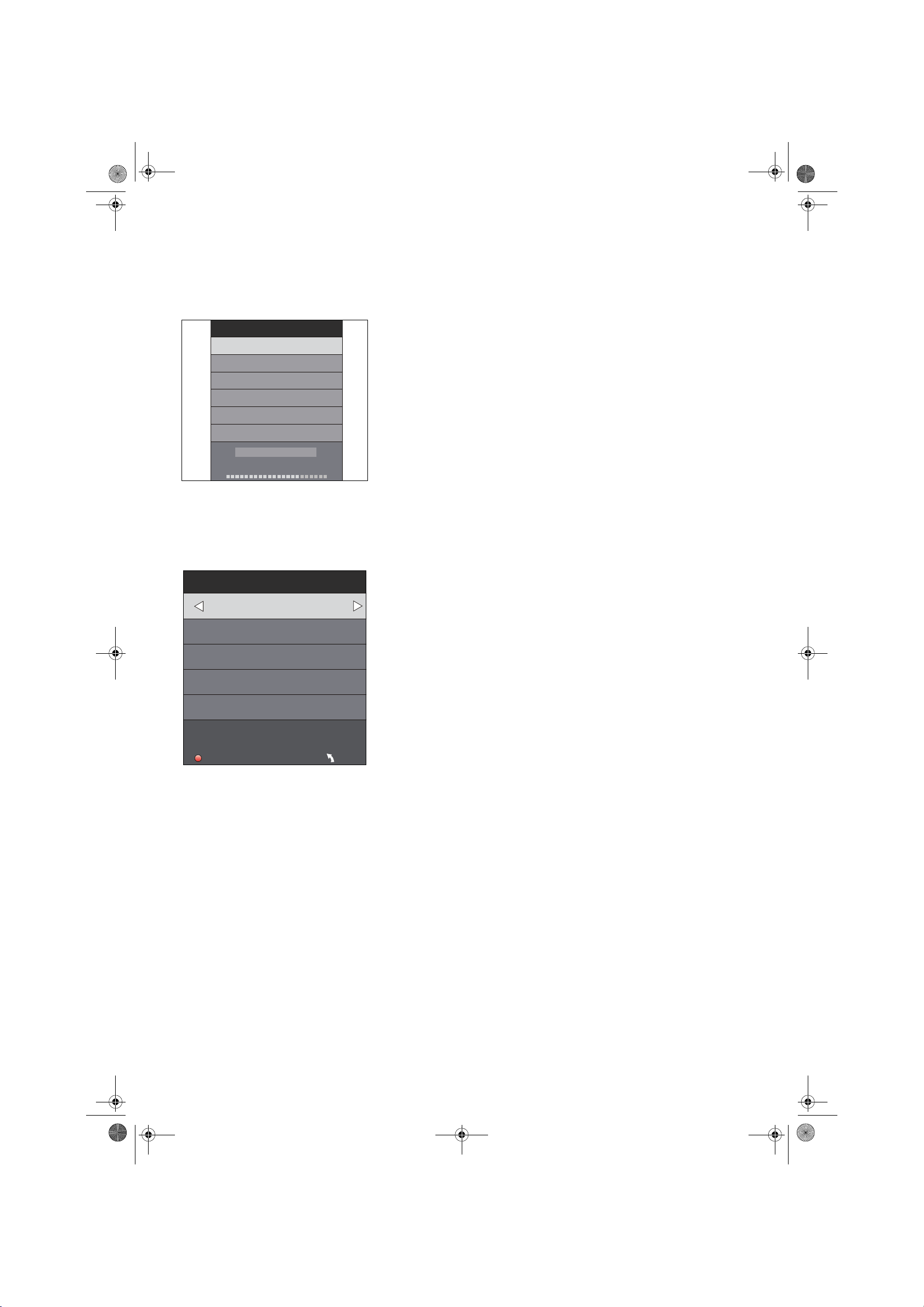

DVB-C Scan Menü
Scan Typ Full
Frequenz 546000
Netzwerk ID Auto
Symbol(ks/s) Auto
OK
MENU
SIGNALQUELLE
DTV
ATV
SCART
YPbPr
PC
HDMI1
AV
DVD
HDMI2
LED TV 2222.book Seite 10 Donnerstag, 12. Januar 2012 10:43 10
Wenn Sie DVB-C gewählt haben
4.8 SIGNALQUELLE AUSWÄHLEN
1. Das Fenster DVB-C Scan Menü erscheint auf dem Bildschirm.
Drücken Sie OK, um die Auswahl Full zu bestätigen (siehe Abbildung links).
2. Mit den Tasten / wählen Sie zwischen:
• DTV + ATV: digitale und analoge Sender suchen
•DTV: nur digitale Sender suchen
• ATV: nur analoge Sender suchen
3. Drücken Sie OK, um Germany zu bestätigen.
Ein anderes Land wählen Sie mit den Tasten / / / auf der Fernbedienung und drücken dann OK.
Das Fenster Kanalabstimmung erscheint auf dem Bildschirm und die automatische Sendersuche startet. Dieser Vorgang dauert einige Minuten. Die Fortschritte werden im Fenster auf dem Bildschirm angezeigt.
4. Nach dem Sendersuchlauf wird automatisch der Programmplatz 1 angezeigt.
1. Drücken Sie bei eingeschaltetem Gerät die Taste SOURCE. Das Fenster
SIGNALQUELLE mit der Liste der Quellen (Geräte an den entsprechenden
Anschlüssen) wird gezeigt.
2. Wählen Sie die gewünschte Signalquelle mit den Tasten / auf der Fern-
bedienung oder CH ˄˅ am Gerät.
3. Bestätigen Sie die Einstellung mit OK oder VOL +/- am Gerät.
HINWEIS: Wenn Sie keine Änderung vornehmen, verlassen Sie das Menü mit
EXIT. Wird für einige Sekunden keine Einstellung vorgenommen, wird das Menü
ausgeblendet.
10
LED TV 2222.book Seite 11 Donnerstag, 12. Januar 2012 10:43 10
5. EXTERNE GERÄTE ANSCHLIEßEN
Das Fernsehgerät ist mit einer Reihe von Anschlüssen ausgestattet, an denen zahlreiche Geräte (z.B. DVD-Recorder, PCs, Kameras und Set-Top-Boxen) angeschlossen werden können.
WARNUNG! Achten Sie darauf, dass der Fernseher und die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen.
Beachten Sie die Anleitungen der Geräte, die Sie anschließen möchten.
SCART-Anschluss
Über den SCART-Anschluss werden analoge Bild- und Tonsignale in guter Qualität übertragen. Sie können dort Geräte wie z.B.
Videorecorder, Satellitenempfänger, Spielekonsolen oder PayTV-Decoder anschließen.
1. Schließen Sie das externe Gerät mit einem voll belegten SCART-Kabel (nicht
im Lieferumfang enthalten) an der Buchse SCART an.
2. Wählen Sie den Eingang SCART im Menü SIGNALQUELLE (SOURCE).
VIDEO-Anschlüsse
Über die Cinchbuchsen L und R und die Buchse VIDEO können Sie z.B. eine Videokamera anschließen.
• Schließen Sie das Gerät mit einem AV-Kabel an die Buchsen VIDEO, L und
R an.
VORSICHT: Achten Sie beim Anschluss über ein AV-Kabel darauf, dass die Farben der Anschlüsse übereinstimmen (Video=gelb,
Audio L=weiß und Audio R=rot).
• Wählen Sie den Eingang AV im Menü SIGNALQUELLE (SOURCE).
PC-Anschluss
COMMON INTERFACE (CI)
1. Verbinden Sie mit einem VGA-Kabel die Monitor-Buchse des PCs und die
Buchse VGA am Fernseher.
2. Verbinden Sie mit einem Audiokabel die Audiobuchse des PCs und die Buchse
PC AUDIO des Fernsehers.
3. Wählen Sie den Eingang PC im Menü SIGNALQUELLE (SOURCE).
Komponenten-Eingang
Über den Komponenten-Anschluss Y Pb Pr werden analoge Bildsignale eines externen Gerätes, z.B. eines AV-Receivers oder
DVD-Recorders in sehr guter Qualität übertragen. Folgende Formate werden unterstützt: 1080i / 720p / 576p / 480p.
1. Verbinden Sie mit einem im Fachhandel erhältlichen Komponenten-Kabel
(3x Cinch) den Komponentenausgang des externen Gerätes mit den Eingängen Y Pb Pr am Fernseher.
2. Verbinden Sie mit einem Audiokabel die Audiobuchsen des externen Gerätes
und die Audiobuchsen L und R des Fernsehers.
3. Wählen Sie den Eingang YPbPr im Menü SIGNALQUELLE (SOURCE).
HDMI-Anschluss
Über die HDMI-Anschlüsse werden digitale Bild- und Tonsignale externer Geräte in sehr guter Qualität übertragen.
HDMI
COMMON INTERFACE (CI)
• Verbinden Sie mit einem im Fachhandel erhältlichen HDMI-Kabel die HDMI-
Buchse des externen Gerätes mit der Buchse HDMI1 oder HDMI2 am Fernseher. Es können 2 Geräte gleichzeitig angeschlossen werden.
• Wählen Sie den Eingang HDMI1 oder HDMI2 im Menü SIGNALQUELLE
(SOURCE).
11
Loading...
