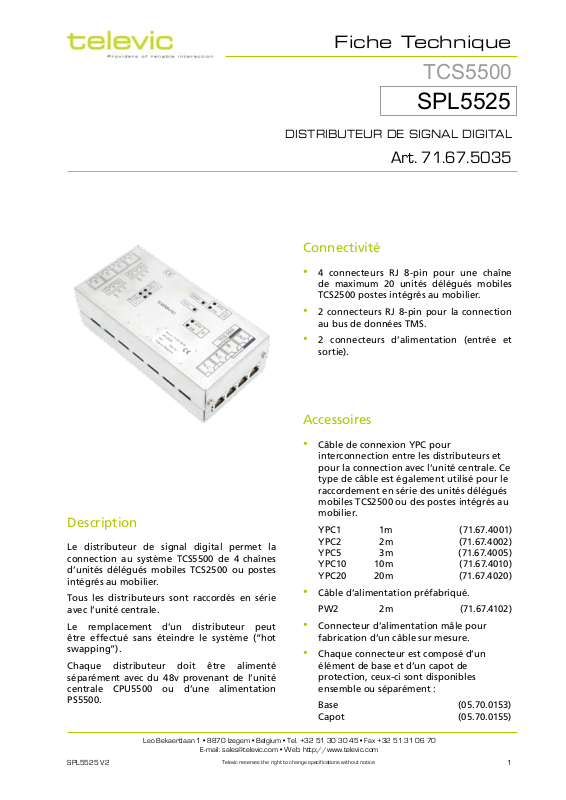

Fiche Technique
TCS5500
SPL5525
DISTRIBUTEUR DE SIGNAL DIGITAL
Art. 71.67.5035
Connectivité
4 connecteurs RJ 8-pin pour une chaîne
•
de maximum 20 unités délégués mobiles
TCS2500 postes intégrés au mobilier.
2 connecteurs RJ 8-pin pour la connection
•
au bus de données TMS.
Description
Le distributeur de signal digital permet la
connection au système TCS5500 de 4 chaînes
d’unités délégués mobiles TCS2500 ou postes
intégrés au mobilier.
Tous les distributeurs sont raccordés en série
avec l’unité centrale.
2 connecteurs d’alimentation (entrée et
•
sortie).
Accessoires
Câble de connexion YPC pour
•
interconnection entre les distributeurs et
pour la connection avec l’unité centrale. Ce
type de câble est également utilisé pour le
raccordement en série des unités délégués
mobiles TCS2500 ou des postes intégrés au
mobilier.
YPC1 1m (71.67.4001)
YPC2 2m (71.67.4002)
YPC5 3m (71.67.4005)
YPC10 10m (71.67.4010)
YPC20 20m (71.67.4020)
Câble d’alimentation préfabriqué.
•
PW2 2m (71.67.4102)
Connecteur d’alimentation mâle pour
Le remplacement d’un distributeur peut
être effectué sans éteindre le système (“hot
swapping”).
Chaque distributeur doit être alimenté
séparément avec du 48v provenant de l’unité
centrale CPU5500 ou d’une alimentation
PS5500.
