Ref. 2353
OSP4
ES
LNB óptico
EN
Optical LNB
DE
Optisches LNB
Hoja técnica
Data sheet
Bedienungsanleitung
www.televes.com
Características técnicas / Technical specifi cations / Technische Daten
Referencia Reference Art. Nr.
Frecuencia de entrada
Frecuencia de salida
Oscilador local frec. vertical
Oscilador local frec. horizontal
Salida modulada de láser
Potencia de salida óptica
Factor de ruido (Típ. a 25ºC)
Input Frequency Eingangsfrequenz
Output Frequency Ausgangsfrequenz
L.O. Frecuency vertical L.O. Freq. Vertikal
L.O. Frecuency horizontal L.O. Freq. Horizontal
Modulated Laser Output Modulierter Laser Ausgang
Optical Output Power Optische Ausgangsleistung
Noise Figure (Typical at 25ºC) Rauschmaβ (Typ. à 25ºC)
2
Ganancia
Ruido de fase Phase Noise Phasenrauschen
Estabilidad del oscilador local
Aislamiento polar cruzado
Rangos de temperatura de ambiente de funcionamiento
Rangos de temperatura de almacenamiento
Gain Verstärkung
Local Oscillator Stability Oszillatoro set
Cross Polar Isolation Kreuzpolarisation
Ambient operating temperature range Betriebstemperatur
Storage temperature range Lagertemperatur
3
GHz 10.7 - 12.75
2353 / OSP4
GHz 0.95 - 5.45
GHz 9.75
GHz 7.30
nm 1310
dBm
dB 0.5
dB
Frecuencia o set
O set frequency
O setfrequenz
MHz ± 2
dB Typ. 30 (min. 25)
ºC 30 to 60
ºC -40 to 70
7 nominal a 25ºC (± 2dBm sobre el intervalo de Tª)
7 nominal at 25ºC (± 2dBm over full temperature range)
7 nominal à 25ºC (± 2dBm über diese Tª)
(variación de ganancia en el rango de Tª)
(gain variation over temperature range)
( Vertärkungschwankung im Temperaturbereich)
1KHz -55 dBc/Hz
10KHz -80 dBc/Hz
100KHz -100 dBc/Hz
1MHz -110 dBc/H z
72
(-30 ... +60C) ±2dB
Limite máximo
Maximum limit
Max. Wert
Referencia Reference Art. Nr.
Entrada DC DC input Eingang DC
Salida óptica Optical output Optisch. Ausgang
Consumo de corriente Current Consumption Stromverbrauch
Voltaje de alimentación Supply Voltage Spannungsversorgung
Dimensiones Dimensions Abmessungen
Peso Weight Gewicht
Accesorios / Accessories / Zubehör
Referencia Reference Ar t. Nr.
Protección de conector FC/PC FC/PC Connector Protection Wetterschutz FC/PC Stecker
Adaptador CA Current Consumption AC Adapter
Repartidores ópticos / Optical Splitters / Optische Verteiler
Referencia Reference Art. Nr.
Salidas Outputs Ausgänge
Conectores Connectors Stecker
Longitude de onda Wavelength Wellenlänge
Pérdidas de inserción Insertion Loss Einfügungsdämpfung
* Para una mejor relación portadora/ruido (C/N) en una red óptica pequeña (SML) (hasta 16 conversores ópticos) es necesario usar un atenuador. Las perdidas
totales entre el LNB y en conversor óptico deben estar en el entorno de los 15dB.
* For a better C/N in a SMALL (SML) optical network (till 16 optical converters) is necessary to use an attenuattor. The total loss between the LNB and the Optical Converter
should be around 15 dB.
4
2353 / OSP4
Hembra Tipo F / Female F-Type / F-Buchse
FC/PC
mA < 250
V 12
mm 170 x 98 x 68 Ø
g 435
2353 / OSP4
1
Entrada / Input / Eingang Salida / Output / Ausgang
100 - 240 VAC50/60Hz 12VDC 500mA
2357 / OVT2 2358 / OVT3 2359 / OVT4 2360 / OVT8
2348
nm 1310/1550
dB 3,8 5,6 6,8 10.6
* Zwischen LNB und Umsetzer ist eine Mindestdämpfung von ca.15dB notwendig. Für weniger als 16 Teilnehmer (SML) ist die Mindestdämpfung notwendig damit
das C/N sich nicht verschlechtert.
FC/PC
5
Aplicaciones típicas / Typical applications / Typische Anwendung
6
2155xx
2351
OMS4
Quad Optical Converter
Pasive
STD
Output
SML
Network
Receiver Receiver Receiver
Receiver
Made in
1234
China
Atenuador
Attenuator
Dämpfungsglieder
15 dB
(2366 / ODG15)
Optical
Input
AUX
+20V
2353
OSP4
2360
OVT8
2351
OMS4
2155xx
8 way Optical Splitter
Optical
Input
Quad Optical Converter
Pasive
STD
Output
SML
Network
AUX
+20V
H
HighVHighHLowVLow
Made in
China
Atenuador
Attenuator
Dämpfungsglieder
5 dB
(2364 / ODG5)
2351
OMS4
STD
SML
Made in
China
2353
OSP4
Quad Optical Converter
Pasive
Output
Network
Optical
Input
AUX
+20V
H
HighVHighHLowVLow
7
2359
OVT4
2360
OVT8
4 Way op
4 Way op
splitter
splitter
Optical
Input
2350
OMS44
Quatro Optical Converter
Pasive
STD
Output
SML
Network
AUX
+20V
H
HighVHighHLowVLow
Made in
China
Terr.
1
IN Hor.
H-High
2
IN Vert.
V-High
Multiswitch Satélite 5 x 8
3
IN Hor.
5 x 8 Satellite Multiswitch
H-Low
4
IN Vert.
V-Low
1 342
Cable coaxial / Coaxial cable / Koaxkabel
4 x 950 - 2400 MHz
1 x 47 - 862 MHz
8 x 47 - 2400 MHz
Ref. 7138
5
4 Way op
splitter
POWER
IN
12V
678
2155xx
(Estándar) Red óptica pasiva: máx. 32 convertidores
(Standard) Passive Optical Network: max. 32 converters
(Standard) Passives optisches Netzwerk. Max. 32 Umsetzer
2363
OSP4F
7 dBm
8 way Optical Splitter
4 Way op
4 Way op
splitter
splitter
2351
Quad Optical Converter
OMS4
Pasive
STD
Output
SML
Network
Receiver
Receiver Receiver Receiver
Made in
1234
China
Optical
Input
AUX
+20V
4 Way op
splitter
4 Way op
splitter
2351
OMS4
4 Way op
splitter
Quad Optical Converter
Pasive
STD
Output
SML
Network
Receiver
Receiver Receiver Receiver
Made in
1234
China
Optical
10.6 dB
-3.6 dBm
0.3 dB
-3.9 dBm
6.8 dB
0.3 dB
-11±3 dBm
Input
AUX
+20V
TOTAL
Power (typ.)
-11±3 dBm
Loss (typ.)
18 dB
Fibra Óptica / Fibre / LWL

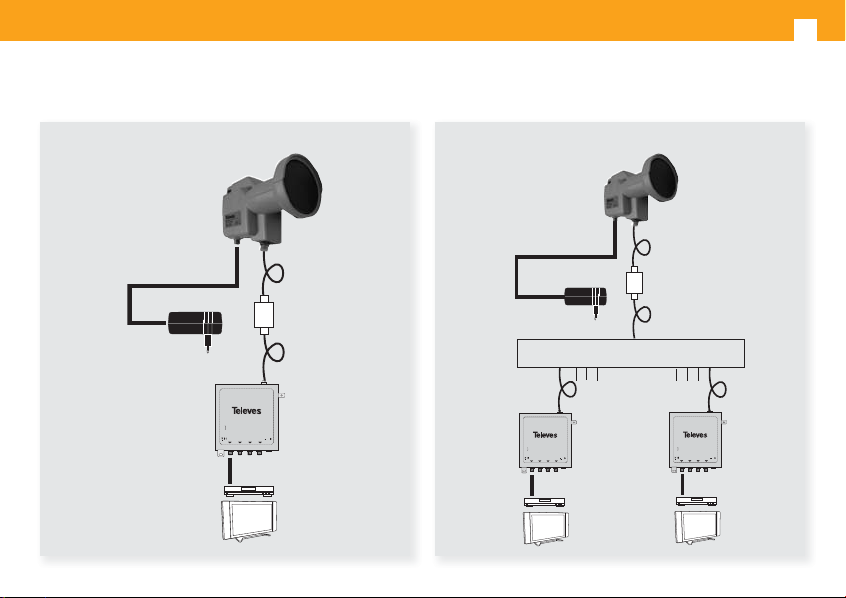

Solución para alimentar más de un LNB
Solution to power more than one LNB
Lösung für mehrere LNB’s
757203
2353
OSP4
7434
4177
5155
7321
2155xx
2363
OSP4F
