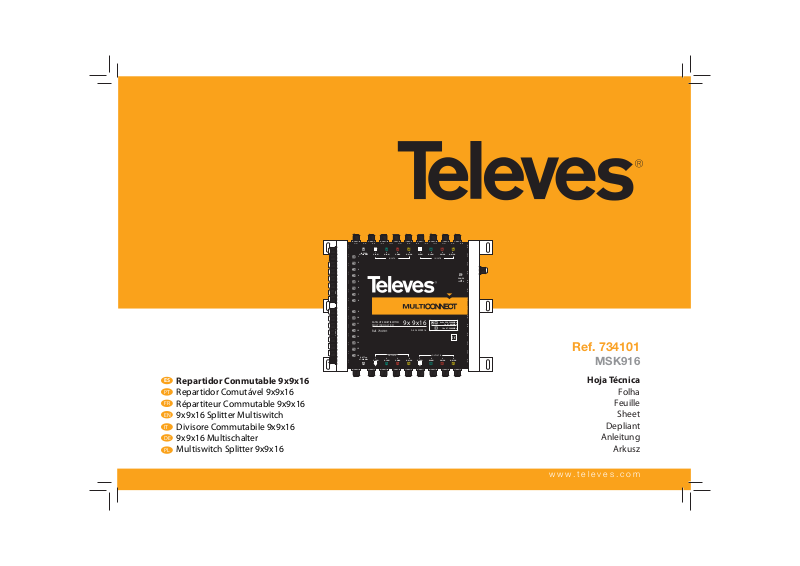

Page 1
CONNECT
1
IN TERR.
47-862 MHZ
V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
47-862 MHz
IN SAT A
SATELLITE MULTISWITCH
MULTISCHALTER
Ref. 734101
OUT Terr.
V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH 1 V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH
9 x 9 x16
Art.Nr MSK916
OUT SAT A
1
1
V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH
IN SAT B
CONNECT
8 x 8 x 950 - 2400 MHz
1 x 47 - 862 MHz
16x 47 - 2400 MHz
OUT SAT B
POWER
IN
12V DC
Ref. 734101
MSK916
ES
Repartidor Conmutable 9x9x16
PT
Repartidor Comutável 9x9x16
FR
Répartiteur Commutable 9x9x16
EN
9x9x16 Splitter Multiswitch
IT
Divisore Commutabile 9x9x16
DE
9x9x16 Multischalter
PL
Multiswitch Splitter 9x9x16
Hoja Técnica
Folha
Feuille
Sheet
Depliant
Anleitung
Arkusz
www.televes.com
Page 2
2
ES
Instrucciones de seguridad
Condiciones generales de instalación:
• Antes de manipular o conectar el equipo leer este manual.
• Para reducir el riesgo de fuego o choque eléctrico, no
exponer el equipo a la lluvia o a la humedad.
• Deje un espacio libre alrededor del aparato para proporcionar una ventilación adecuada.
• El aparato no debe ser expuesto a caídas o salpicaduras
de agua. No situar objetos o recipientes llenos de agua
sobre o cerca del aparato si no se tiene la su ciente protección.
• No situar el equipo cerca de fuentes de calor o en ambientes de humedad elevada.
• No situar el equipo donde pueda estar sometido a fuertes vibraciones o sacudidas.
Operación segura del equipo:
• La tensión de alimentación de éste producto se suministra a través de las fuentes de alimentación ref.7321 y
7328 (230V~ / 12V).
• Si algún líquido u objeto se cayera dentro del equipo, por
favor recurra al servicio técnico especializado.
• Para desconectar el equipo de la red, tire del conector,
nunca del cable de red.
• No conectar el equipo hasta que todas las demás conexiones del equipo hayan sido efectuadas.
PT
Importantes instruções de
segurança
Condições gerais de instalação:
• Antes de utilizar ou ligar o equipamento leia este manual.
• Para reduzir o risco de provocar fogo ou um choque eléctrico, não exponha o equipamento à luz ou à humidade.
• Deixe um espaço livre ao redor do aparelho para proporcionar uma ventilação adequada.
• O aparelho não deve ser exposto a possíveis derrames
ou salpicos de água. Não colocar objectos ou recipientes
com água por cima ou por perto do aparelho se estes
não tiverem a su ciente protecção.
• Não colocar o equipamento perto de fontes de calor ou
em ambientes com humidade elevada.
• Não colocar o equipamento onde possa estar submetido
a fortes vibrações ou sacudidelas.
Operação segura do equipamento:
• A tensão de alimentação deste produto é feita através
das fontes de alimentação ref.7321 e 7328 (230V~ / 12V).
• Se algum líquido ou objecto caia dentro do equipamento, por favor recorra a um serviço técnico especializado.
• Para desligar o equipamento da rede, tire do conector,
nunca do cabo de rede.
• Não ligar o equipamento à rede eléctrica até que todas
as demais ligações do equipamento tenham sido efectuadas.
FR
Conditions générales
d’installation
Conditions générales d’installation:
• Lire la notice avant de manipuler ou brancher l’appareil.
• A n de réduire le risque d’incendie ou de décharge
électrique,ne pas exposer l’appareil à la pluie ou à des
projections d’eau.
• Merci de permettre la circulation d’áir autour de
l’áppareil.
• L’appareil ne doit pas être exposé à des chutes ou projections d’eau. Ne pas placer d’objets ou de récipients contenant de l’eau à proximité immédiate sans protection.
• Ne pas placer l’appareil près d’une source de chaleur ou
dans un milieu fortement humide.
• Ne pas placer l’appareil dans un lieu exposé à de fortes
vibrations ou secousses.
Utilisation de l’appareil en toute
sécurité:
• Ce produit est alimenté par les modules alimentation
ref.7321 et 7328 (230V~ / 12V).
• Si un liquide / objet tombe à l’intérieur de l’appareil, référezen au service technique spécialisé.
• Pour débrancher du secteur, tirez sur la prise et jamais
sur le câble.
• Ne pas brancher l’appareil sur le secteur avant que
toutes les autres connections aient été e ectuées.
Page 3
3
EN
Important safety instructions
General installation conditions:
• Before handling or connecting the equipment, please
read this manual.
• In order to reduce the risk of re or electric shock, do not
expose the equipment to rain or moisture.
• Please allow air circulation around the equipment.
• The equipment must not come into contact with water
or even be splashed by liquids. Do not place containers
with water on or near the equipment if it is not adequately protected.
• Do not place the equipment near sources of heat or in
excessively moisture conditions.
• Do not place the equipment where it may be a ected by
strong vibrations or knocks.
How to use the equipment safely:
• The powering voltage for this product is provided by the
PSUs ref.7321 and 7328 (230V ~ / 12V).
• If any liquid or object falls inside the equipment, please
contact a specialized technician.
• To disconnect the equipment from the mains, pull from
the connector, and never pull from the cable.
• Do not connect the equipment to the mains until all the
other connections have been made.
IT
Importanti istruzioni per la
sicurezza
Condizioni generali per l´installazione:
• Prima di utilizzare o collegare il prodotto, prego leggere
per intero il presente manuale.
• Per evitare il rischio di incendio o folgorazione, non esporre il prodotto alla pioggia o all’umidità.
• Non ostruire le feritoie per la ventilazione.
• Permettere la circolazione d’aria intorno al prodotto.
• Il prodotto non deve entrare in contatto con acqua o
essere schizzato da liquidi. Non posizionare recipienti
contenenti acqua sopra o vicino al prodotto se non adeguatamente protetto.
• Non mettere il prodotto vicino a fonti di calore o in posti
con umidità eccessiva.
• Non posizionare il prodotto in luoghi soggetti a forti vibrazioni o sollecitazioni meccaniche.
Come utilizzare il prodotto in modo
sicuro:
• La tensione di alimentazione di questo prodotto è fornita ediante le sorgenti di alimentazione art.7321 e 7328
(230V~ / 12V).
• Se del liquido o qualsiasi oggetto penetra nel prodotto
scollegarlo immediatamente dalla rete e contattare un
tecnico specializzato.
• Per scollegare il prodotto dalla rete, non tirare il cavo ma
solo la spina.
• Collegare l’alimentatore alla rete solo dopo aver e ettuato tutte le altre connessioni.
DE
Sicherheitshinweise
Allgemeine Installationsanleitung:
• Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen.
• Um Brandgefahr und die Gefahr eines elektrischen
Schlags zu vermeiden, setzen Sie das Gerät weder Regen
noch sonstiger Feuchtigkeit aus.
• Sorgen Sie für ausreichende Belüftung, indem Sie einen
genügenden Abstand um das Gerät herum frei lassen.
• Setzen Sie das Gerät niemals Tropf- oder Spritzwasser
aus. Stellen Sie keine mit Flüssigkeiten gefüllten
Gegenstände, wie z. B. Vasen, auf oder über das
Gerät. Andernfalls besteht Lebensgefahr durch einen
Stromschlag.
• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen
wie z. B. Heizkörpern oder o enem Feuer, und
vermeiden Sie Orte mit hoher Luftfeuchtigkeit.
• Vermeiden Sie Orte mit Vibrationen.
Wie muss man das Gerät benutzen:
• Die Spannungsversorgung von dem Multischalter wird
durch das Netzteil MS-NT12 (Ref.Nr.7321) oder MSNT12/3A (Ref. Nr.7328) geliefert (230V~ / 12V).
• Sollten Fremdkörper oder Flüssigkeit in das Gerät
gelangen, ziehen Sie sofort den Netzstecker aus der
Steckdose. Lassen Sie das Gerät von quali ziertem
Fachpersonal überprüfen, bevor Sie es wieder in Betrieb
nehmen. Andernfalls besteht Lebensgefahr durch einen
Stromschlag.
• Ziehen Sie nur am Netzstecker und nicht am Netzkabel.
• Beenden Sie alle Arbeite bevor Sie das Gerät anschließen.
Page 4
PL
Ważne instrukcje bezpieczeństwa
Ogólne warunki instalacji:
• Zanim zaczniesz używać lub podłączać urządzenie,
przeczytaj tę instrukcję.
• Aby zmniejszyć ryzyko pożaru lub porażenia prądem
trzymaj urządzenie z dala od deszczu i wilgoci.
• Zapewnij możliwość swobodnej cyrkulacji powietrza
wokół urządzenia.
• Urządzenie nie może być w żaden sposób narażone na
kontakt z wodą. Nie umieszczaj pojemników z wodą na
urządzeniu lub w jego pobliżu, jeśli nie jest odpowiednio
chronione.
• Nie umieszczaj urządzenia blisko źródeł ciepła czy w
warunkach nadmiernej wilgoci.
• Nie umieszczaj urządzenia tam, gdzie może ono być
narażone na silne wibracje i uderzenia.
Jak bezpiecznie korzystać z urządzenia:
• Produkt zasilany zasilaczami nr kat. 7321 i 7328 (230V~
/ 12V).
• Jeśli jakakolwiek ciecz lub przedmiot dostanie się
do środka urządzenia, proszę skontaktować się ze
specjalistą.
• Aby odłączyć urządzenie z sieci, pociągnij za wtyczkę, a
nie za kabel.
• Nie podłączaj urządzenia dopóki reszta połączeń nie
zostanie wykonana.
4
Page 5
Descripción de Simbología de seguridad eléctrica / Descrição de simbologia de segurança eléctrica/
Description des symboles de sécurité électrique / Description of the electrical safety symbols /
Descrizione dei simboli di sicurezza elettrica / Beschreibung der Sicherheitssymbole / Opis symboli
bezpiecze stwa:
5
• Para evitar el riesgo de choque eléctrico no abrir el
equipo.
• Para evitar o risco de choque de fogo ou choque eléctrico não abrir o equipamento.
• A n d’éviter le risque de décharge ou d’incendie ne
pas ouvrir l’appareil.
• To avoid the risk of re or elect ric shock, do not open
the equipment.
• Per evitare il rischio di incendi o folgorazioni, non
aprire il prodotto.
• Um das Risiko eines elektrischen Schlages zu vermeiden, das Gehäuse nicht ö nen.
• Aby uniknąć ryzyka wystąpienia pożaru lub
porażenia.
• Este símbolo indica que el equipo cumple los requerimientos de seguridad para equipos de clase II.
• Este símbolo indica que o equipamento cumpre os requisitos de segurança para equipamentos de classe II.
• Ce symbole indique que l’appareil répond aux exigencesde sécurité des appareils de classe II.
• This symbol indicates that the equipment complies
with the safety requirements for class II equipment.
• Questo simbolo indica che il prodotto è conforme ai
requisiti di sicurezza richiesti per i dispositivi di classe
II.
• Schutzklasse II hat eine verstärkte oder doppelte
Netzstromkreis zwischen Isolierung und
Ausgangsspannung beziehungsweise Metallgehäuse.
• Ten symbol oznacza, że urządzenie jest zgodne z
wymogami bezpieczeństwa urządzenia w klasie II.
• Este símbolo indica que el equipo cumple los requerimientos del marcado CE.
• Este símbolo indica que o equipamento cumpre os
requisitos de segurança para equipamentos de marcado CE.
• Ce symbole indique que l’appareil répond aux exigences de sécurité des appareils de marqué CE.
• This symbol indicates that the equipment complies
with the safety requirements for equipment of marked CE.
• Questo simbolo indica che l’apparecchiatura aderisce
ai requisiti di sicurezza di apparecchiatura di CE contrassegnato.
• CE-Kennzeichnung bestätigt dass das Produkt den
produktspezi sch geltenden europäischen Richtlinien
entspricht.
• Ten symbol oznacza, że urządzenie spełnia
obowiązujące wymagania dyrektyw “Nowego
Podejścia” Unii Europejskiej.
Page 6
9 x 9 x 16 Splitter Multiswitch
CONNECT
6
1
IN TERR.
47-862 MHZ
V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH
1
2
3
4
5
6
7
8
9
10
SATELLITE MULTISWITCH
11
MULTISCHALTER
12
Ref. 734101
13
14
15
16
OUT Terr.
1
47-862 MHz
V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH 1 V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH
IN SAT A
OUT SAT A
9 x 9 x16
Art.Nr MSK916
1
V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH
IN SAT B
CONNECT
8 x 8 x 950 - 2400 MHz
1 x 47 - 862 MHz
16x 47 - 2400 MHz
OUT SAT B
POWER
IN
12V DC
ES
Este producto es un conmutador de 8 entradas 14V
SAT A (pol. V; banda baja), 18V SAT A (pol. H; banda
baja), 14/22KHz SAT A (pol. V; banda alta), 18V/22KHz
SAT A (pol. H; banda alta), 14V SAT B (pol. V; banda
baja), 18V SAT B (pol. H; banda baja), 14/22KHz SAT
B (pol. V; banda alta), 18V/22KHz SAT B (pol. H; banda
alta), 8 salidas en cascada y 16 salidas usuario.
Dispone de una entrada para la mezcla de señal terrestre que se distribuye a todas las salidas.
Desde cualquiera de las 12 salidas se puede seleccionar la entrada deseada mediante un conmutador Di-
SEqC y de las combinaciones adecuadas de tensiones
14/18V y tono 0/22 KHz.
Nota 1: Para un correcto funcionamiento es necesario
con gurar siempre el conmutador DiSEqC en
los receptores.
PT
Este produto é um comutador de 8 entradas 14V SAT A
(pol.V; banda baixa), 18V SAT A (pol. H; banda baixa),
14/22KHz SAT A (pol. V; banda alta), 18V/22KHz SAT A
(pol. H; banda alta) 14V SAT B (pol. V; banda baixa), 18V
SAT B (pol. H; banda baixa), 14/22KHz SAT B (pol. V; banda alta), 18V/22KHz SAT B (pol. H; banda alta), 8 saídas
en cascada e 16 saídas por utilizador.
Possui uma entrada para a mistura do sinal terrestre que
estará presente em todas as saídas.
De qualquer das 12 saídas poder-se-á seleccionar a entrada desejada através de um comutador DiSEqC e das
combinações adequadas de tensão 14/18V e impulso
0/22KHz.
Nota 1: Para um correcto funcionamento é necessário
con gurar sempre o DiSEqC nos receptores.
FR
Ce produit est un répartiteur commutable de 8 entrées
14V SAT A (pol. V; bande basse), 18V SAT A (pol. H;
bande basse), 14/22KHz SAT A (pol V; bande haute),
18V/22KHz SAT A (pol. H; bande haute), 14V SAT B
(pol. V; bande basse), 18V SAT B (pol. H; bande basse),
14/22KHz SAT B (pol. V; bande haute), 18V/22KHz SAT
B (pol. H; bande haute), 8 sorties dans la cascade et 16
sorties utilisateur.
De plus, on dispose d’une entrée pour le couplage
des signaux terrestres qui se distribuent à toutes les
entrées.
A partir d’une des 12 sorties, on peut sélectionner
l’entrée désirée à travers de commutation DiSEqC et
de combinaison adéquates de tension 14/18V et ton
0/22KHz.
Note1: Pour un bon fonctionnement, le DiSEqC doit
être con guré sur les récepteurs.
EN
This product is a multiswitch with 8 inputs 14V SAT A
(v. polarisation; low band), 18V SAT A (h. polarisation;
low band), 14/22KHz SAT A (v. polarisation; high band),
18V/22KHz SAT A (h. polarisation; high band), 14V SAT
B (v. polarisation; low band), 18V SAT B (h. polarisation;
low band), 14/22KHz SAT B (v. polarisation; high band),
18V/22KHz SAT B (h. polarisation; high band), 8 outputs
in cascade and 16 outputs user.
It also has an input for mixing the terrestrial signal that is
distributed to all the outputs.
It is possible to select, from any of the 12 outputs, the
desired input via DiSEqC switch and the appropriate
combination of voltage 14/18V and tone 0/22 KHz.
Page 7
7
Note 1: For correct operation you must con gure the
DiSEqC always in the receivers.
IT
Questo prodotto è uno Switch con 8 ingressi 14V SAT A
(pol. V; banda bassa), 18V SAT A (pol. H; banda bassa),
14V/22KHz SAT A (pol. V; banda alta), 18V/22KHz SAT
A (pol. H; banda alta), 14V SAT B (pol. V; banda bassa),
18V SAT B (pol H; banda bassa), 14V/22KHz SAT B (pol.
V; banda alta), 18V/22KHz SAT B (pol. H; banda alta), 8
uscite in cascata e 16 uscite utente.
Dispone di un ingresso per la miscelazione del segnale
terrestre sulle uscite.
Da qualsiasi uscita è possibile selezionare l’ingresso
desiderato mediante il commutatore DiSEqC e la combinazione delle tensioni 14/18V e tono 0/22 KHz.
Nota1: Per un corretto funzionamento è necessario
con gurare sempre il DiSEqC nei ricevitori.
DE
Dieses Produkt ist ein Multischalter - mit 8 Satelliten
Eingängen für 2 Satelliten A-B Eingänge jeweils für
Vertical Low (V/L), Horizontal Low (H/L), Vertical High
(V/H) und Horizontal High (H/H): 14V SAT A (V/L), 18V
SAT A (H/L), 14/22KHz SAT A (V/H), 18V/22KHz SAT A
(H/H), 14V SAT B (V/L), 18V SAT B ( H/L), 14/22KHz SAT B
(V/H), 18V/22KHz SAT B (H/H), 8 Kaskadenausgänge und
16 Receiver-Ausgänge.
Eingang, dessen Signal an allen Receiver-Ausgängen
verteilt wird.
Mittels den Befehlen - DiSEqC - 14/18V und 0/22KHz
ist es möglich jeden Receiver-Ausgang unabhängig
umzuschalten.
Hinweis 1: Aktivierung des DiSEqC-Befehls ist notwendig.
PL
Ten produkt to multiswitch z 8 wejściami 14V SAT
A (polaryzacja pionowa; dolne pasmo), 18V SAT A
(polaryzacja pozioma; dolne pasmo), 14/22kHz SAT
A (polaryzacja pionowa; górne pasmo), 18/22kHz
SAT A (polaryzacja pozioma; górne pasmo), 14V SAT
B (polaryzacja pionowa; dolne pasmo), 18V SAT B
(polaryzacja pozioma; dolne pasmo), 14/22kHz SAT B
(polaryzacja pionowa; górne pasmo), 18/22kHz SAT B
(polaryzacja pozioma; górne pasmo), 8 wyjściami w
kaskadzie i 16 wyjściami użytkownika.
Posiada wejście do zmieszania sygnału telewizji
naziemnej, który jest rozsyłany do wszystkich wyjść.
Możliwy jest wybór dowolnego z 12-tu wyjść,
pożądanego wejścia poprzez przełącznik DiSEqC i
właściwej kombinacji napięcia 14/18V i tonu 0/22kHz.
Uwaga1: Dla prawidłowego działania, zawsze.
Weiterhin besitzt der Multischalter einen terrestrischen
Page 8
9 x 9 x 16 Splitter Multiswitch
8
Specy kacje
techniczne
Zakres
częstotliwości
Maks. poziom
wejścia
Straty przejściowe
Straty odgałęźnika Pertes deriv. Atten. Aten. derivação
Straty odbiciowe
odgałęzienia
Izolacja między
wejściami
Izolacja między
wyjściami
Zasilanie
LNB
Zasilanie Alimentation Alimentazione Alimentação
Maks. pobór prądu
Stopień ochrony
Wymiary Dimensions Dimensioni Dimensões
Caracteristiques
techniques
Bande passante
Niveau d’entrée
Pertes de pas Atten. pass. Aten. passagem
Retour deriv.
Isolation
entrée/entrée
Isolation
sortie/sortie
Pass. courant
LNB
Consommation
max.
Indice de
protection
Caratteristiche
tecniche
Range
frequenza
Livello ingr.
Atten. retorno
Isolamento tra gli
ingr.
Isolamento tra gli
uscita
Alimentazione
LNB
Massimo
assorbimento
Indice di protezione Indice de protecção
Especi caçãos
técnicas
Margem de freq. Frequenz-bereich
Nivel entrada Eingangspegel
Retorno
derivação
Isolamento entre
entradas
Isolamento entre
saídas
Passagem corrente
LNB
Consumo max.
Technische
Daten
Durchgangsdämpfung
Teilnehmerdämpfung
TeilnehmerRück ussdämpfung
Entkopplung
Eingänge
Entkopplung
Ausgänge
Stromversorgung
Spannungsversorgung
Max.
Strombedarf
Schutzklasse
Abmessungen Dimensiones
Especi caciones
técnicas
Margen frec.
Nivel entrada
Pérdidas paso Through losses
Pérdidas deriv. Tap losses
Retorno deriv.
Aislamiento entre
entradas
Aislamiento entre
salidas
Paso corriente
LNB
Alimentación
Consumo máx.
Indice de
protección
Technical
speci cations
SAT 950-2400 MHz
Frequency range
Max input level
Tap Return
Isolation
between inputs
Isolation
between outputs
LNB
powering
Powering
Max.
consumption
Protection level IP20
Dimensions 244x204x75
TER
SAT
TER DIN 45004-B**
SAT
TER
SAT
TER
TER
Power
Supply
Trunk
Receiver
734101
MSK916
Forward 88-862 MHz
Return 5-65 MHz
EN50083-3
IM 35dBc*
400 mA / Input max.
SW1
SW2
5±2 dB
4±2 dB
Switch1 5 ± 6 dB
Switch2 12 ± 6 dB
16 ± 3 dB
23 ± 3 dB
> 20 dB
> 20 dB
12V All Sat input
12 Vdc
Switch1 130 mA
Switch2 50 mA
12V
Switch1
Switch2 50 mA
18V
102 dBμV
109 dBμV
108 ± 3 dBμV
130 mA
50 mA
Page 9
9
CONNECT
(*) 10xlog(N/2)
(**)7,5xlog(N-1)
N - Número de transponders / N - Número de transponders / N - Nombre de transpondeurs / N - Number of
transponders / N - Numero di transponder / N - Transponderanzahl / N - ilość transponderów.
Nota 2: El ampli cador puede ser alimentado a través de cual-
quiera de sus salidas para polaridad Horizontal Alta, o
por medio de la fuente de alimentación.
Nota 2: O ampli cador pode ser alimentado através de qualquer
das saídas da polaridade Horizontal Alta ou através da
fonte de alimentação.
Note 2: L’ampli cateur peut être alimenté par les polarités Hori-
zontales Hautes ou par le module alimentation.
Note 2: The ampli er can be powered through any of its outputs
for Horizontal High polarity, or by means of the power supply unit.
Nota 2: L’ampli catore può essere alimentato da una qualsiasi
delle sue uscite con polarità orizzontale alta, o mediante
l’alimentatore.
Hinweis 2: Die Verstärkung wird über eine Horizontal High oder
Uwaga 2: Wzmacniacz może być zasilany przez jedno z jego
Switch P1
über das Netzteil versorgt.
wyjść na wysoką poziomą polaryzację lub za pomocą
zasilacza.
Ejemplo de aplicación 1 / Exemplo de aplicação 1 / Exemple d´application 1 / Typical application 1 / Esempio di applicazione 1 /
Anwendungsbeispiel 1 / Przykłady zastosowa 1
(3)
Fuente de alimentación no incluida.
Fonte de alimentação não incluída.
Alimentation non inclus.
Power supply not included.
Fonte di alimentazione non compresa.
Das Netzteil ist nicht im Lieferumfang enthalten.
Zasilacz nie jest w zestawie.s).
Ref. 734101
Art.Nr. MSK916
1
IN TERR.
47-862 MHZ
V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH
1
IN SAT A
2
3
4
5
6
7
8
9
10
SATELLITE MULTISWITCH
11
12
13
14
15
16
9 x 9 x16
MULTISCHALTER
Art.Nr MSK916
Ref. 734101
OUT SAT A
OUT Terr.
1
47-862 MHz
V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH 1 V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH
1
V-LOW 2 H-LOW 3 V-HIGH 4 H-HIGH
IN SAT B
CONNECT
8 x 8 x 950 - 2400 MHz
16x 47 - 2400 MHz
OUT SAT B
1 x 47 - 862 MHz
Art.Nr. MS-NT12
(3)
POWER
IN
12V DC
Ref. 7328
Switch P2
Page 10
9 x 9 x 16 Splitter Multiswitch
POWER
IN
12V DC
CONNECT
CONNECT
Art.Nr MS5500EN
Ref. 734001
9x9x8
SAT. MULTISWITCH
MULTISCHALTER
8 x 950- 2150 MHz
1 x 47- 862 MHz
9x8x 47- 2400 MHz
IN TERR.
1
3
5
7
2
8
4
6
OUT TERR.
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT A
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT B
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT A
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT B
CONNECT
CONNECT
POWER
IN
12V DC
Art.Nr MSV930
Ref. 734402
9x9
SATELLITE MULTISWITCH
MULTISCHALTER
9 x 950 - 2150 MHz
1 x 47 - 862 MHz
9x 47 - 2400 MHz
IN TERR.
OUT TERR.
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
IN SAT A
IN SAT B
OUT SAT A OUT SAT B
CONNECT
CONNECT
IN TERR.
POWER
IN
12V DC
15 7
2
4
3
6
8
OUT TERR.
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT A
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT B
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT C
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT A
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT B
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT C
13x13x8
SATELLITE MULTISWITCH
Art.Nr MSK138
Ref. 735101
SATELLITE MULTISWITCH
MULTISCHALTER
12x12 x 950 - 2450 MHz
1x1 x 47 - 862 MHz
8x 47 - 2400 MHz
CONNECT
CONNECT
IN TERR.
OUT TERR.
POWER
IN
12V DC
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
IN SAT A IN SAT B IN SAT C
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
OUT SAT A OUT SAT B OUT SAT C
Art.Nr MSV1320
Ref. 735001
13x13
SATELLITE MULTISWITCH
MULTISCHALTER
12x950 - 2150 MHz
1 x 47 - 862 MHz
13x 47 - 2400 MHz
IN TERR.
47-862 MHZ
POWER
IN
12V DC
1 5 7
3
OUT TERR.
47-862 MHZ
2
684
9
13151110141612
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT A
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT B
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT C
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT D
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT A
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT B
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT C
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT D
Art.Nr MSK1716
Ref. 734501
17x17x16
SATELLITE MULTISWITCH
MULTISCHALTER
16x16 x 950 - 2450 MHz
1x1 x 47 - 862 MHz
16x 47 - 2400 MHz
CONNECT
CONNECT
CONNECT
CONNECT
IN TERR.
OUT TERR.
POWER
IN
12V DC
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
IN SAT A IN SAT B IN SAT C IN SAT D
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
1
V-LOW
1
V-LOW
2
H-LOW
3
V-HIGH
4
H-HIGH
OUT SAT A OUT SAT B OUT SAT C OUT SAT D
Art.Nr MSV1721
Ref. 731802
17x17
SATELLITE MULTISWITCH
MULTISCHALTER
16 x 950 - 2150 MHz
1 x 47 - 862 MHz
17x 47 - 2400 MHz
10
Ejemplo de aplicación 2 / Exemplo de aplicação 2 / Exemple d´application 2 / Typical application 2 / Esempio di applicazione 2 /
Anwendungsbeispiel 2 / Przykłady zastosowa 2
Ref. 237001
Art.Nr. OMS44T
Ref. 2350
Art.Nr. OMS44
Art.Nr. MS-NT12
Art.Nr. MS-NT12
MS-NT12/3A
Ref. 7328-21
(4)
(4)
Art.Nr. MS-NT12
MS-NT12/3A
Ref. 7328-21
MS-NT12/3A
Ref. 7328-21
(5)
(5)
FO (SAT)
FO (SAT+DTT)
COAXIAL
Ref. 4947
Art.Nr. UES3000
Ref. 731802
Ref. 734501
Art.Nr. MSV1721
Art.Nr. MSK1716
Ref. 735002
Art.Nr. MSV1320
Ref. 735101
Art.Nr. MSK138
Ref. 734402
Art.Nr. MSV923
Art.Nr. MS-NT12
MS-NT12/3A
Ref. 7328-21
Ref. 734001
Art.Nr. MSK98
Page 11
11
(4)
Paso DC en todas las polaridades en ambas direcciones. Ampli cadores con paso DC para las entradas y salidas Horizontales Altas. Las restantes salidas aisladas.
Passagem DC em todas as polaridades nos dois sentidos nos
multiswitch. Ampli cadores com passagem DC para as entradas e saídas Horizontais Altas. Restantes saídas isoladas.
Passage DC dans toutes les polarités dans les deux sens. Ampli cateurs avec passage de courant DC par les entrées et
sorties Horizontales Hautes. Les autres sorties sont isolées.
DC Pass All Ports Both ways. Ampli ers with DC pass for the
inputs and outputs of the polarities Horizontal / High. All other
outputs remain isolated.
Passaggio DC in tutte le direzioni. Ampli catori con passaggio DC attraverso gli ingressi e le uscite Orizzontali Alte. Le
altre uscite sono isolate.
DC-Durchlass aller Anschlüsse in beiden Richtungen . Verstärker mit DC-Durchlass an alle Eingänge und HH-Ausgang. Alle
andere Ausgänge sind DC-Entkoppelt.
Przejście DC dla wszystkich polaryzacji w obu kierunkach.
Wzmacniacze z przejściem DC dla wejść oraz wyjść poziomych wysokich. Pozostałe wyjścia są izolowane.
(5)
El número de fuentes varía mediante el numero de ampli cadores, es necesario una fuente para cada ampli cador.
Al menos se necesita una fuente para alimentar a los LNB’s.
O número de fontes varia mediante o número de ampli cadores, sendo necessária uma fonte por cada ampli cador. No
mínimo é necessária uma fonte para alimentar os LNB’s.
Le nombre d´unités de puissance varie selon le nombre
d’ampli cateurs, étant avait besoin d’une unité pour chaque ampli cateur. Au moins nous avons besoin d’une unité
d’alimentation les LNB.
The number of PSUs can change according to the number of
ampli ers; it is necessary one PSU for each ampli er. To power
the LNB’s it is necessary one power supply unit.
Il numero di alimentatori varia seconda del numero di
ampli catori, essendo necessaria una fonte per ogni ampli catore. Almeno abbiamo bisogno di una fonte per
l’alimentazione LNB.
Die Anzahl der Netzteile ist abhängig von der Anlage
(Stromverbrauch). Ein Verstärker benötigt immer ein Netzteil.
Ein Multischalter benötigt ein Netzteil für die LNB-Versorgung
und für die terrestrische Verstärkung.
Liczba zasilaczy może być różna, zależnie od liczby wzmacniaczy. Wymagany jest jeden zasilacz na każdy wzmacniacz.
Konieczny przynajmniej 1 zasilacz do zasilania LNB.
(6)
Para un funcionamiento correcto, carge las salidas no utilizadas con 75 ohms tipo “F” (ref. 4061).
Para um melhor funcionamento, termine as saídas não utilizadas com uma carga de 75 ohms tipo “F” (ref. 4061).
Pour un meilleur fonctionnement, chargez les sorties non
usées avec 75 ohms type “F” (ref. 4061).
For best performance terminate the unused outputs with
appropiate 75 ohms “F” type load (ref. 4061).
Per un funzionamento corretto, chiudere le uscite non utilizzate con 75 ohms tipo “F” (ref. 4061).
Um die optimale Leistung der Anlage zu gewährleisten, müssen
alle nichtbelegten Ausgänge mit Abschluβwiderständen
abgeschlossen werden - 75 Ohm - Art.Nr.: FRC75.
Aby otrzymać najlepsze wyniki, zamknij nieuży wane wyjścia
odpowiednim obciążeniem 75 Ohm typu “F” (nr kat. 4061).
(7)
El número de multiswitch entre ampli cadores depende de
la distancia entre ampli cadores, pudiendo ser náximo 4
ampli cadores por cascada.
O número de multiswitch entre ampli cadores depende da
distância entre ampli cadores, podendo ir máximo 4 ampli cadores por cascata.
Le nombre de multiswitch entre ampli cateurs dépend de
la distance qui les sépare, avec une limite de 4 ampli cateurs max par cascade.
The distance between ampli ers determines the number of
multiswitches that can be installed. It can be cascaded a maximum of four ampli ers.
Il numero di multiswitch tra gli ampli catori dipende dalla
distanza tra essi, potendo essere un massimo di 4 per cascata
Die Anzahl der Multischalter zwischen Verstärkern hängt von
dem Abstand zwischen diesen Verstärkern ab (Max. 4 Verstärker pro Kaskade).
Ilość multiswitchy między wzmacniaczami zależy od
odległości od wzmacniaczy; maks. 4 wzmacniacze na
kaskadę.
Page 12
734101_000_ES-PT-FR-EN-IT-DE-PL
Loading...
