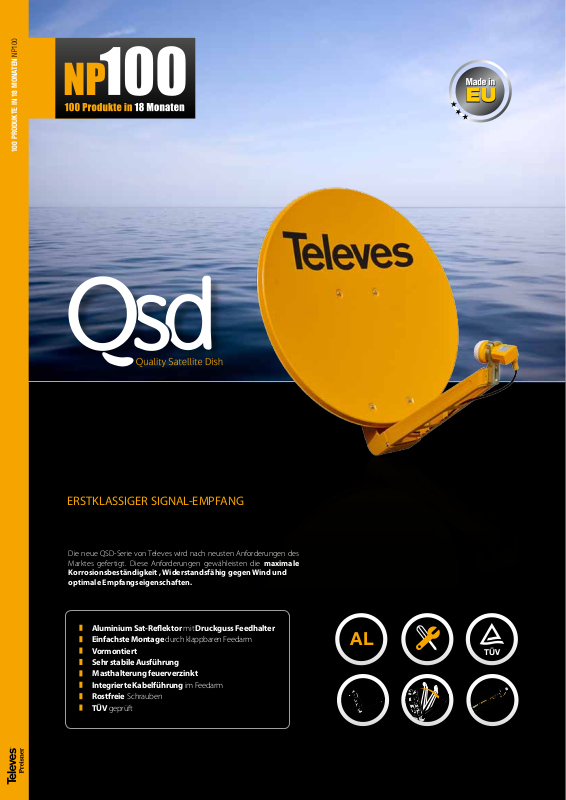

100 PRODUCTOS EN 18 MESES NP100
100 PRODUKTE IN 18 MONATEN NP100
ERSTKLASSIGER SIGNAL-EMPFANG
Die neue QSD-Serie von Televes wird nach neusten Anforderungen des
Marktes gefertigt. Diese Anforderungen gewähleisten die maximale
Korrosionsbeständigkeit , Widerstandsfähig gegen Wind und
optimale Empfangseigenschaften.
Aluminium Sat-Reektor mit Druckguss Feedhalter
Einfachste Montage durch klappbaren Feedarm
Vormontiert
Sehr stabile Ausführung
Masthalterung feuerverzinkt
Integrierte Kabelführung im Feedarm
Rostfreie Schrauben
TÜV geprüft
AL
TÜV
Page 2
BESTE REFLEKTOR QUALITÄT
HALTERUNGEN FEUERVERZINKT FÜR EINE HOHE DAUERBESTÄNDIGKEIT
DAS RÜCKTEIL AUS STAHL WIRD DURCH EIN FEUERVERZINKUNG- UND SCHMELZTAUCH-VERFAHREN VEREDELT . DAS ERGEBNIS IST
EIN SEHR STARKES UND STABILES MATERIAL MIT EINER HOHEN KORROSIONSBESTÄNDIGKEIT UND ROSTSCHUTZ.
TECHNISCHE DATENQSD SERIE
Art.Nr. Bezeichnung FARBE
7902 QSD 75
790201 QSD 75
790202* S75QSD-G
790203* S75QSD-Z
790204* S75QSD-W
7903 QSD 85
790301 QSD 85
790302* S85QSD-G
790303* S85QSD-Z
790304* S85QSD-W
* Nur in Deutschland verkauft
QSD SERIE QSD 75 QSD 85
Abmessungen 750x850 850x950
Gewinn
Frequenz 10,7 - 12, 75 GHz 10,7 - 12, 75 GHz
Önungswinkel (-3dB) 2,31 1,98
F-D Verhältnis 0,6 0,6
Elevationswinkel 10 - 80º 10-80º
Gewicht 8,5 Kg 9,3 Kg
Windlast
(1)
@ 130 Km/h
(2)
@ 150 Km/h
GRÜNDE WARUM SIE SICH FÜR DIE QSD-SERIE ENTSCHEIDEN SOLLTEN:
Der aluminium Reflektor, die feuerverzinkte Masthalterung
und die rostfreie Schrauben gewährleisten eine lange
Lebenszeit
Kurze Montagezeit dank der Halterungs-
vormontage und des klappbaren
Feedarm: 4 Schritte - Einfachste
Montage
38,5 dB 39,5 dB
523,2 N(1)
719,4 N(2)
672 N(1)
924 N(2)
Das robuste Rückenteil sorgt für eine sehr hohe Stabilität
Abmessungen, Gestaltung und Ausführung.
Der Maximale Präzision
850 mm
750 mm
956 mm
850 mm
Die integrierte Kabelführung im Feedarm
vereinfacht die Kabelverlegung
TÜV zugelassen: Montage, Funktionsprüfung,
Konstruktion, Belastungsprüfung und Korrosionsschutz
Die QSD-Serie, die neutral geprüfte Sicherheit und
Qualität
TÜV
