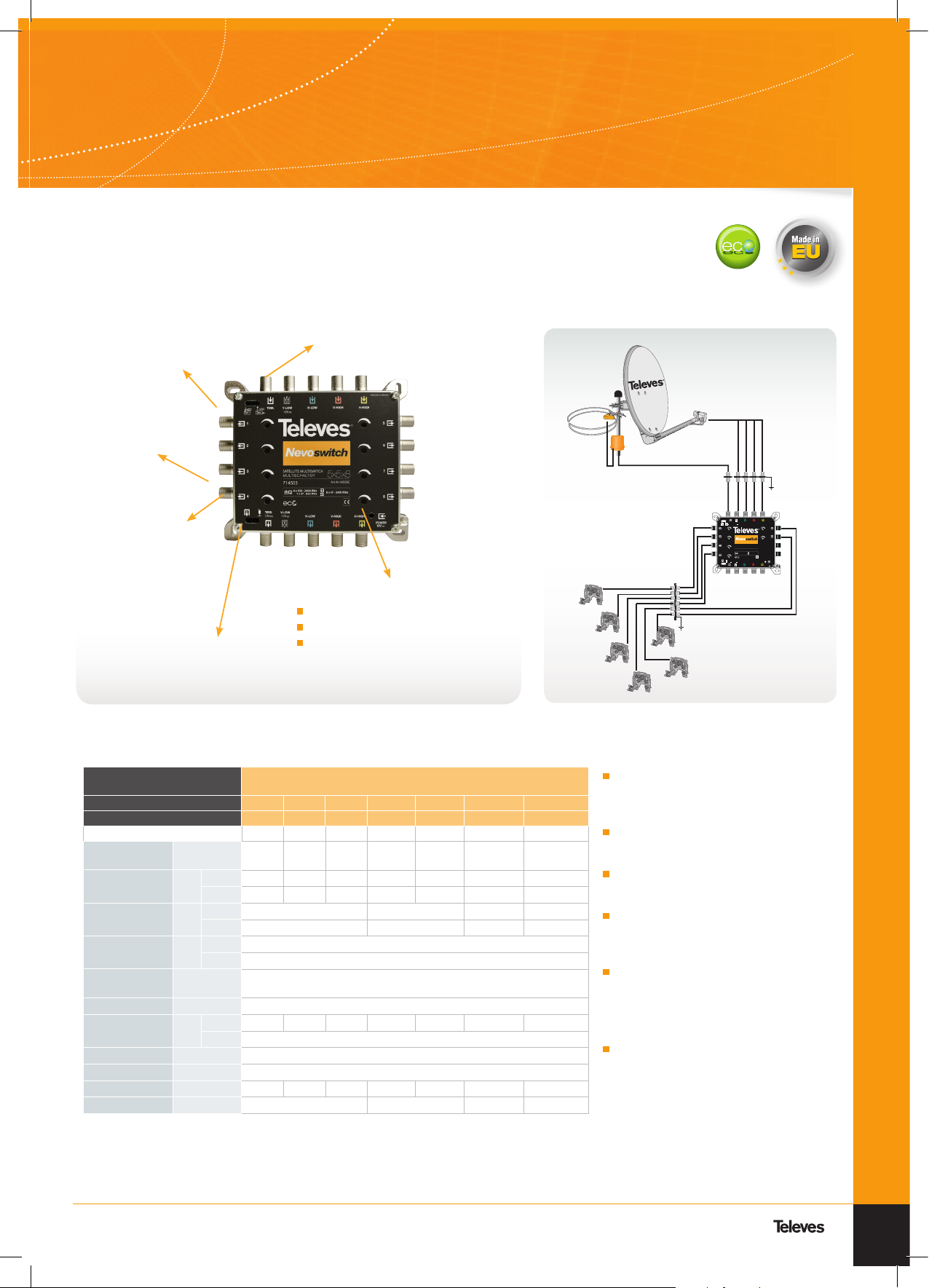

5 IN MULTISCHALTER NEVO MS 5..C - SERIE
NEVO: DIE FLEXIBLE C - SERIE
MULTISCHALTER MIT PEGELSTELLER, OHNE NETZTEIL FÜR 5 EINGÄNGE
Gussgehäuse
Kompakte Bauform
Pegelsteller pro
Teilnehmer 12dB
ECOModus:
Teilnehmer abhängiger
Stromverbrauch
Flexibe für die Spannungsversorgung:
Mit separatem 12V-Netzteil MS-NT1208N
Umschaltung zwischen
Kaskade und Einzelschalter
(Abschlusswiderstände zuschaltbar)
Fernspeisung über den V-Low-Eingang
Vom Receiver
UKW2 (120101)
SE33ST (524603)
ESW34U (404001)
SK2003PLUS
SK2000PLUS
(4138)
S85QSD-G/Z/W (790302/03/04)
SP44EN (747102)
(414002)
ERD7
(X2054)
TERR.
TERR.
1
V-LOW
2
H-LOW
MS56C
3
V-HIGH
4
H-HIGH
TERR.
TERR.
12V
V-LOW
H-LOW
H-LOW
V-LOW
12V
SATELLITE MULTISWITCH
SPLITTER MULTISWICH
MULTISCHALTER
MULTISCHALTER
714502
Ref.714905
4 x 950 - 2400 MHz
1 x 47 - 862 MHz
H-LOW H-HIGH
V-LOW
V V-HIGH
12V
MS56C
(714502)
V-HIGH
V-HIGH
5x5x6
5x5x5
Art.Nr MS56C
Art.Nr SAV525G
4 x 950 - 2400 MHz
6 x 47 - 2400 MHz
1 x 47 - 862 MHz
MAX
I
V-HIGH
ERD7
(X2054)
5 x USS3000
(4947)
MADE IN SPAIN
H-HIGH
H-HIGH
5
TERR.
6
0,3A/
HG
IH-HWOL-HWOL-
POWER
12V
Anlage für 6 Teilnehmer: 1 Satellit Astra 19° + UKW
TECHNISCHE DATEN
PEGELSTELLER OHNE NETZTEIL
Ar t.N r. MS54C MS56C MS58C MS512C MS516C MS524C MS532C
Ref.Nr. 714501 714502 714503 714504 714505 714506 714507
5 in 4 5 in 6 5 in 8 5 in 12 5 in 16 5 in 24 5 in 32
Teilnehmerausgänge
Durchgangsdämpfung (typ.)
TN-Dämpfung (typ.)
1-8/9-16/17-24/25-32
Max. Eingangspegel
Spannungsversorgung
SAT 4 4 4 8 8 12 16
dB
Ter r 3 3 3 6 6 9 12
SAT* 0/-/-/- 0/4/-/- 0/4/8/- 0/4/8/12
dB
Ter r 2.5/-/-/- 2.5/5.5/-/- 2.5/5.5/8.5/- 2.5/5.5/8.5/11
SAT 105
dBV
Ter r 95
V 12
DC-Durchlass Eingang - Ausgang - Eingang (VL & Terr.)
Max.
Stromverbrauch
Netzteil 65 65 65 105 130 200 235
mA
Receiver 33
Entkopplung A. dB > 30
Temperatur °C -5 ... +45
Gewicht g 365 400 400 765 800 1200 1600
Maße (B x H x T) mm 137 x 120 x 30 137 x 253 x 30 137 x 386 x30 137 x 519 x 30
* = @ 2400MHz; -5dB @ 950MHz
4 6 8 12 16 24 32
Wie die Serie MSxxNCQ sind diese Multischalter
kompakt, exibel und im Gussgehäuse
hergestellt.
Geringer Stromverbrauch, dadurch
ökonomischer Betrieb (Receiverpowered).
Ein 12dB-Pegelsteller pro Teilnehmer um den
Ausgangspegel anzugleichen.
Sehr exibel: Aufgrund von zuschaltbaren
Abschlusswiderständen zu jedem Einzel- oder
Kaskaden-Schalter.
Gussgehäuse bei Televes entwickelt und
hergestellt.
Hochwertige Wärmeableitung .
Beste Schirmungseigenschaften.
Varianten für 4 (MS54C), 6 (MS56C), 8 (MS58C),
12 (MS512C), 16 (MS516C), 24 (MS524C) und 32
(MS532C) Teilnehmer.
Namensgebung:
MS = Multischalter 5 = Eingänge 4 / 6 / 8 / 12 / 16 / 24 / 32 = Ausgänge C = Kaskadierbar
