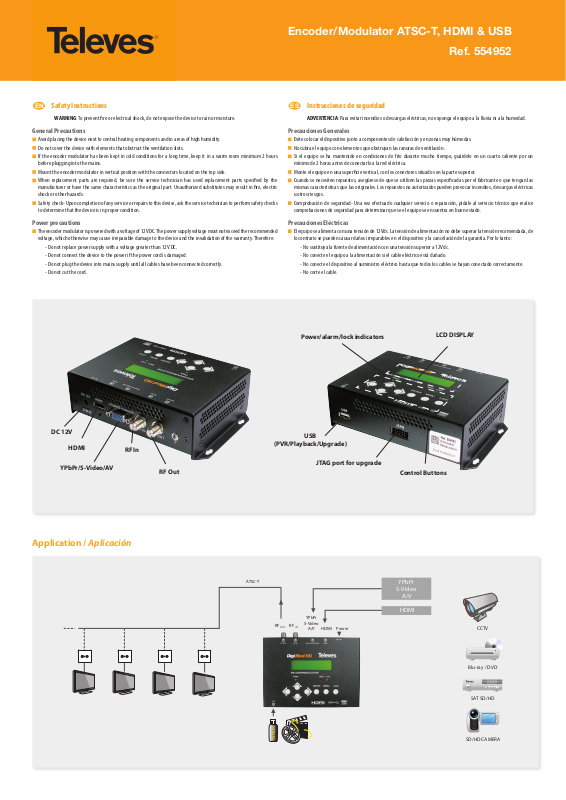

Encoder/Modulator ATSC-T, HDMI & USB
Ref. 554952
Safety Instructions
EN ES
WARNING: To prevent re or electrical shock, do not expose the device to rain or moisture.
General Precautions
Avoid placing the device next to central heating components and in areas of high humidity.
Do not cover the device with elements that obstruct the ventilation slots.
If the encoder modulator has been kept in cold conditions for a long time, keep it in a warm room minimum 2 hours
before plugging into the mains.
Mount the encoder modulator in vertical position with the connectors located on the top side.
When replacement parts are required, be sure the service technician has used replacement parts specied by the
manufacturer or have the same characteristics as the original par t. Unauthorized substitutes may result in re, elec tric
shock or other hazards.
Safety check- Upon completion of any service or repairs to this device, ask the service technician to perform safety checks
to determine that the device is in proper condition.
Power precautions
The encoder modulator is powered with a voltage of 12V DC. The power supply voltage must not exceed the recommended
voltage, which otherwise may cause irreparable damage to the device and the invalidation of the warranty. Therefore:
- Do not replace power supply with a voltage greater than 12V DC.
- Do not connect the device to the power if the power cord is damaged.
- Do not plug the device into mains supply until all cables have been connected correctly.
- Do not cut the cord.
Instrucciones de seguridad
ADVERTENCIA: Para evitar incendios o descargas eléctricas, no exponga el equipo a la lluvia ni a la humedad.
Precauciones Generales
Evite colocar el dispositivo junto a componentes de calefacción y en zonas muy húmedas.
No cubra el equipo con elementos que obstruyan las ranuras de ventilación.
Si el equipo se ha mantenido en condiciones de frío durante mucho tiempo, guárdelo en un cuarto caliente por un
mínimo de 2 horas antes de conectarlo a la red eléctrica.
Monte el equipo en una supercie vertical, con los conectores situados en la parte superior.
Cuando se necesiten repuestos, asegúrese de que se utilicen las piezas especicadas por el fabricante o que tengan las
mismas características que las originales. Los repuestos no autorizados pueden provocar incendios, descargas eléctricas
u otros riesgos.
Comprobación de seguridad- Una vez efectuado cualquier servicio o reparación, pídale al servicio técnico que realice
comprobaciones de seguridad para determinar que se el equipo se encuentra en buen estado.
Precauciones Eléctricas
El equipo se alimenta con una tensión de 12Vdc. La tensión de alimentación no debe superar la tensión recomendada, de
lo contrario se pueden causar daños irreparables en el dispositivo y la cancelación de la garantía. Por lo tanto:
- No sustituya la fuente de alimentación con una tensión superior a 12Vdc.
- No conecte el equipo a la alimentación si el cable eléctrico está dañado.
- No conecte el dispositivo al suministro eléctrico hasta que todos los cables se hayan conectado correctamente.
- No corte el cable.
Power/alarm/lock indicators
LCD DISPLAY
DC 12V
HDMI
YPbPr/S-Video/AV
Application / Aplicación
RF In
RF Out
(PVR/Playback/Upgrade)
ATSC-T
RF
OUT
USB
JTAG port for upgrade
YPbPr
S-Video
RF
IN
A/V
HDMI
Power
Control Buttons
YPbPr
S-Video
A/V
HDMI
CCTV
Blu-ray / DVD
SAT SD/HD
TS FILES
SD/HD CAMERA
Encoder
Menu structure / Estructura del menúTechnical specications / Características técnicas
Encoding
Interface
MPEG-4 AVC/H.264
HDMI or YPbPr/S-Video/AV
(with VGA adapter)
1920x1080_50p / 1920x1080_60p
Resolution HDMI
Video
Resolution YPbPr
1920x1080_50i / 1920x1080_60i
1280x720_50p / 1280x720_60p
1920x1080_50i / 1920x1080_60i
1280x720_50p / 1280x720_60p
Resolution CVBS/S-Video 720X576_50i (PAL) / 720X480_60i (NTSC)
Bit rate 1.000 ... 19.000 Mbps
Interface HDMI or Stereo/Mono (RCAs)
Audio
Sample rate 48 kHz
Bit rate 64, 96, 128, 192, 256, 320, 384 kbps
Modulator ATSC-T
Standard
Constellation 8VSB
Bandwidth 6M
SNR >30dB
Frequency range 30 ... 900 MHz (1kHz step)
RF output level
ATSC-T A/53
70/90 (±2) dBµV (with regulation)
RF looptrought
5 ... 900 MHz (10 dB attenuation)
USB
File System
Memory Suggested 32 ≤ Memory ≤ 500 GB
USB PVR “.ts” les - Max. 2 GB
USB Playback Only “.ts” les
FAT 32 - High Speed 2.0 (*)
System
Management
Language English
Upgrade
Keys
USB + JTAG
General
Power supply
Power consommation 900 mA
Dimensions 172 x 122 x 50 mm
Weight 520 g
Operation temperature 0 ... 45 ºC
(*) Televés does not guarantee 100% compatibility with all USB devices. Televés recommends the use
of high quality USB devices.
Televés no garantiza la compatibilidad al 100% con todos los dispositivos USB. Televés recomienda el
uso de dispositivos USB de calidad.
12V DC 2A
