Ref. 532740
ES
EN
Central Amplificadora |
Manual de Instrucciones |
Launch Amplifier |
User´s Manual |
w w w . t e l e v e s . c o m

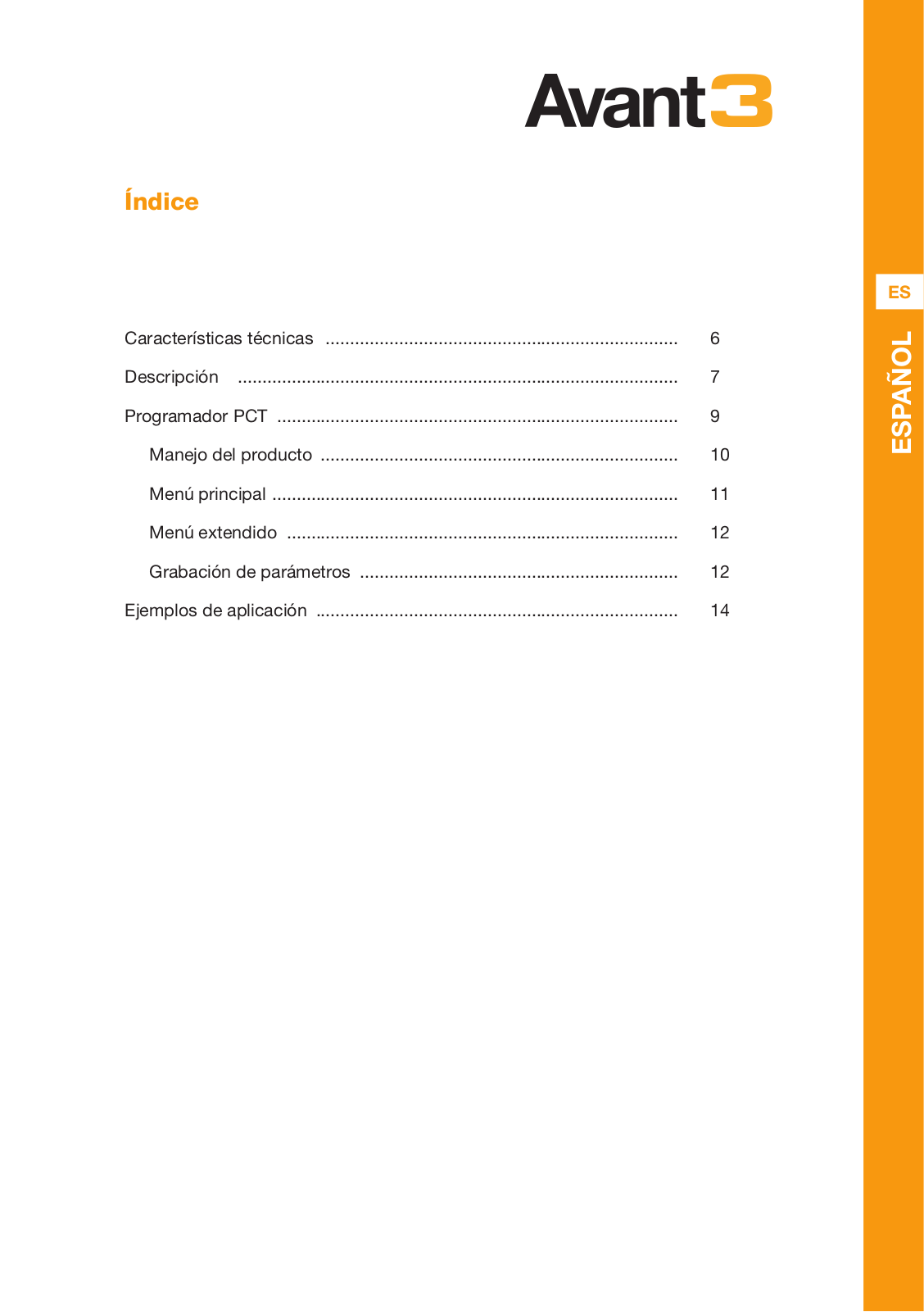

Índice
Características técnicas ......................................................................... |
6 |
Descripción ........................................................................................... |
7 |
Programador PCT ................................................................................... |
9 |
Manejo del producto .......................................................................... |
10 |

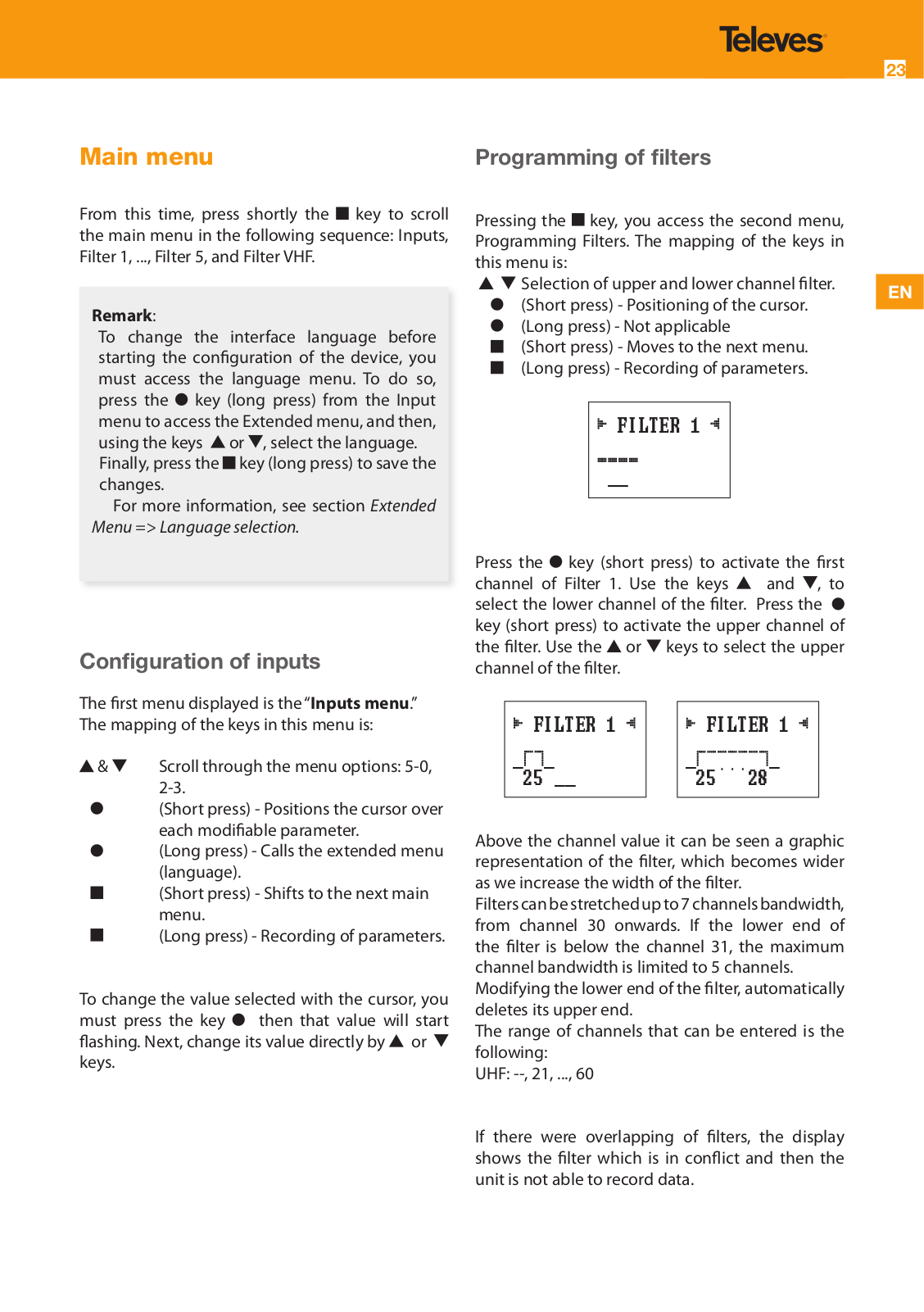

Menú principal ................................................................................... |
11 |

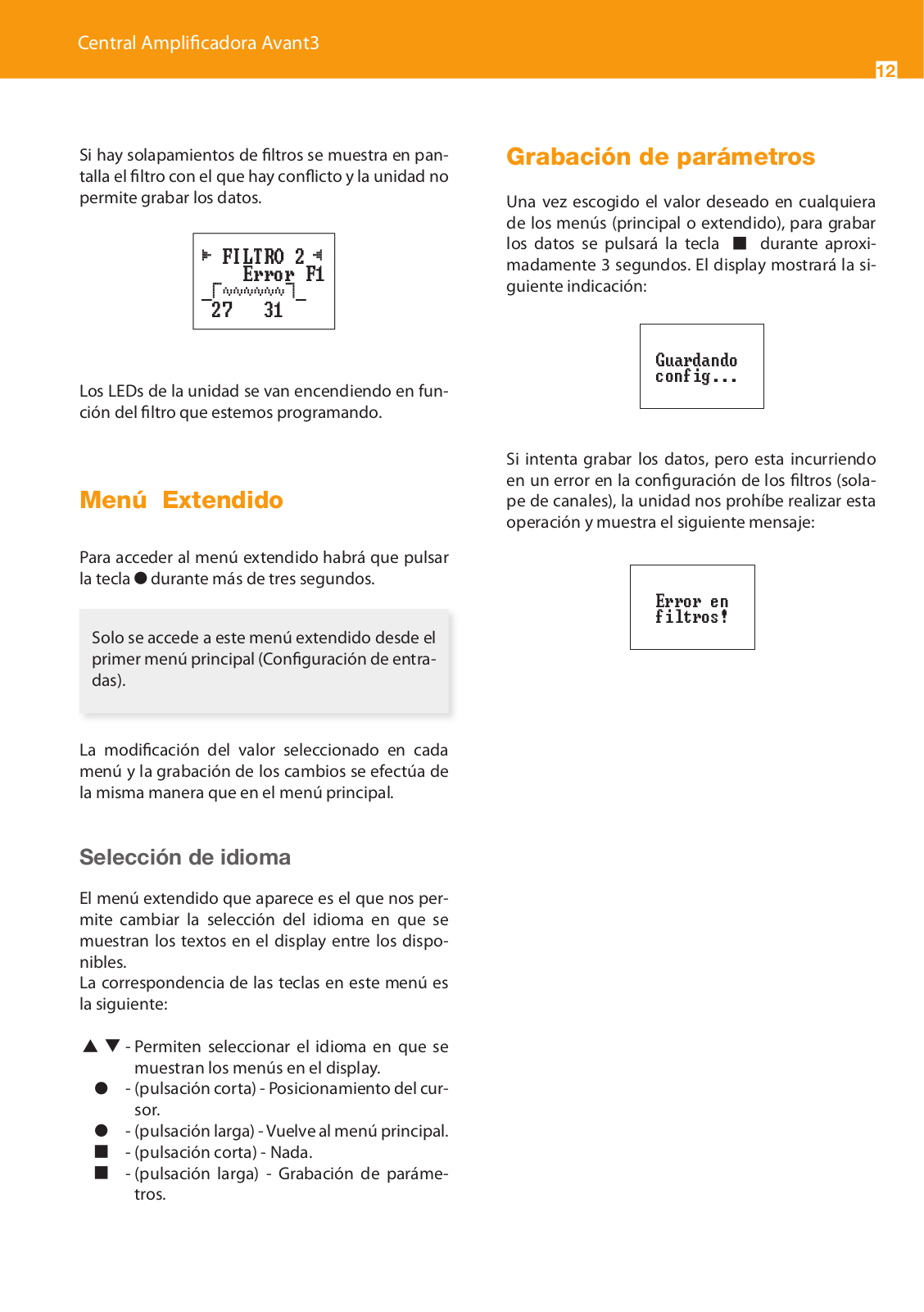

Menú extendido ................................................................................. |
12 |
Grabación de parámetros .................................................................. |
12 |
Ejemplos de aplicación ........................................................................... |
14 |
ES
ESPAÑOL
5

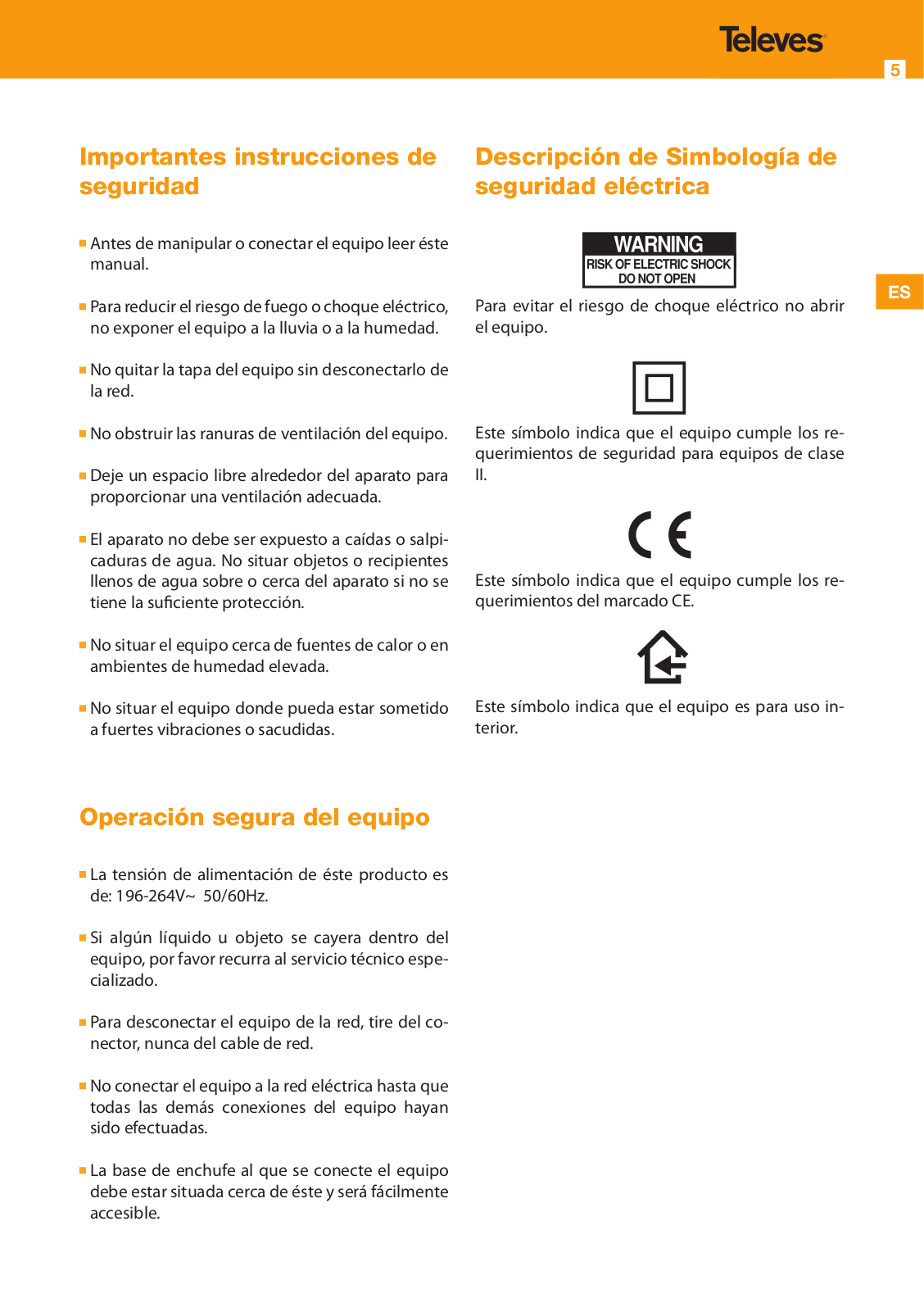

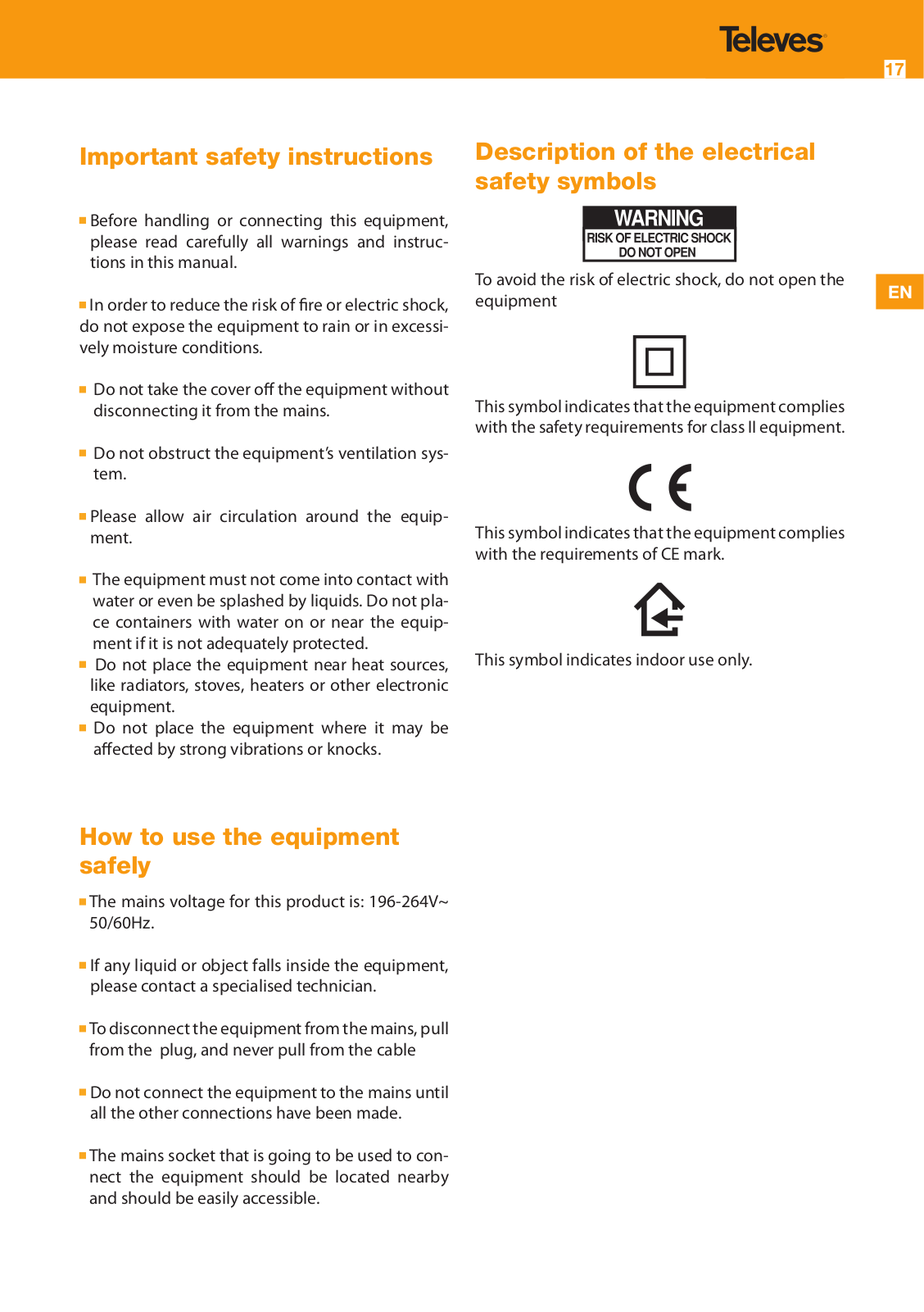

Importantes instrucciones de |
Descripción de Simbología de |
seguridad |
seguridad eléctrica |
Antes de manipular o conectar el equipo leer éste manual.
Para reducir el riesgo de fuego o choque eléctrico, no exponer el equipo a la lluvia o a la humedad.
No quitar la tapa del equipo sin desconectarlo de la red.
No obstruir las ranuras de ventilación del equipo.
Deje un espacio libre alrededor del aparato para proporcionar una ventilación adecuada.
El aparato no debe ser expuesto a caídas o salpicaduras de agua. No situar objetos o recipientes llenos de agua sobre o cerca del aparato si no se tiene la suficiente protección.
No situar el equipo cerca de fuentes de calor o en ambientes de humedad elevada.
No situar el equipo donde pueda estar sometido a fuertes vibraciones o sacudidas.
ES
Para evitar el riesgo de choque eléctrico no abrir el equipo.
Este símbolo indica que el equipo cumple los requerimientos de seguridad para equipos de clase II.
Este símbolo indica que el equipo cumple los requerimientos del marcado CE.
Este símbolo indica que el equipo es para uso interior.
Operación segura del equipo
La tensión de alimentación de éste producto es de: 196-264V~ 50/60Hz.
Si algún líquido u objeto se cayera dentro del equipo, por favor recurra al servicio técnico especializado.
Para desconectar el equipo de la red, tire del conector, nunca del cable de red.
No conectar el equipo a la red eléctrica hasta que todas las demás conexiones del equipo hayan sido efectuadas.
La base de enchufe al que se conecte el equipo debe estar situada cerca de éste y será fácilmente accesible.
Central Amplificadora Avant3
6

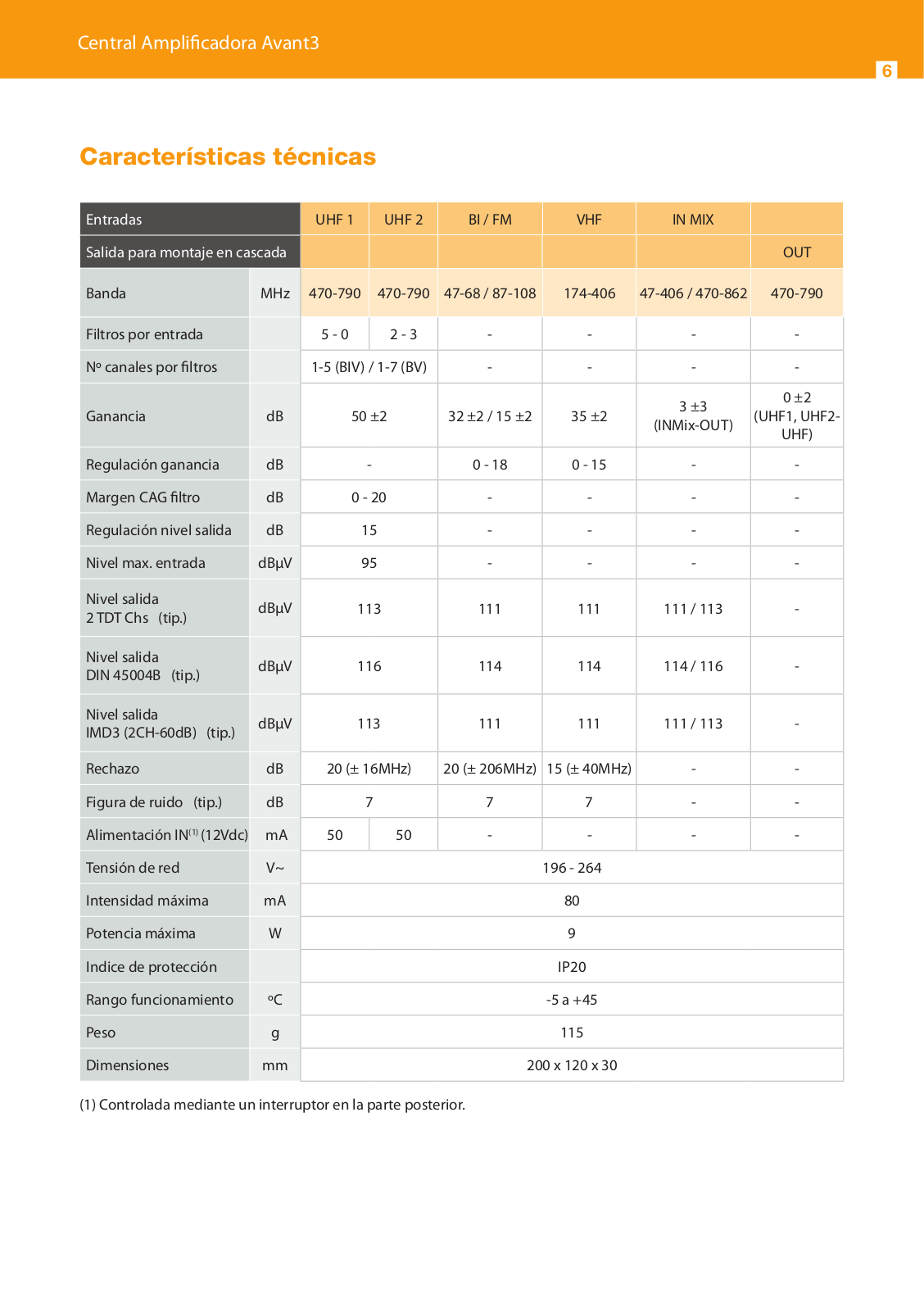

Características técnicas
Entradas |
|
UHF 1 |
|
UHF 2 |
|
BI / FM |
VHF |
IN MIX |
|
|
|
Salida para montaje en cascada |
|
|
|
|
|
|
|
|
OUT |
||
|
|
|
|
|
|
|
|
|
|
|
|
Banda |
MHz |
470-790 |
470-790 |
47-68 / 87-108 |
174-406 |
47-406 / 470-862 |
470-790 |
|
|||
|
|
5 - 0 |
|
2 - 3 |
|
- |
|
- |
|
- |
|
Filtros por entrada |
|
|
|
- |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
Nº canales por filtros |
|
1-5 (BIV) / 1-7 (BV) |
|
- |
- |
- |
|
- |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 ±3 |
|
0 ±2 |
|
Ganancia |
dB |
50 ±2 |
|
32 ±2 / 15 ±2 |
35 ±2 |
|
(UHF1, UHF2- |
|
|||
|
(INMix-OUT) |
|
|
||||||||
|
|
|
|
|
|
|
|
|
UHF) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Regulación ganancia |
dB |
|
- |
|
0 - 18 |
0 - 15 |
- |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Margen CAG filtro |
dB |
0 - 20 |
|
- |
- |
- |
|
- |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Regulación nivel salida |
dB |
|
15 |
|
- |
- |
- |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nivel max. entrada |
dBµV |
|
95 |
|
- |
- |
- |
|
- |
|
|
Nivel salida |
dBµV |
|
|
|
|
|
|
|
|
|
|
113 |
|
111 |
111 |
111 / 113 |
|
- |
|
||||
2 TDT Chs (tip.) |
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Nivel salida |
|
|
|
|
|
|
|
|
|
|
|
dBµV |
116 |
|
114 |
114 |
114 / 116 |
|
- |
|
|||
DIN 45004B (tip.) |
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Nivel salida |
|
|
|
|
|
|
|
|
|
|
|
dBµV |
113 |
|
111 |
111 |
111 / 113 |
|
- |
|
|||
IMD3 (2CH-60dB) (tip.) |
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rechazo |
dB |
20 (± 16MHz) |
|
20 (± 206MHz) |
15 (± 40MHz) |
- |
|
- |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Figura de ruido (tip.) |
dB |
|
7 |
|
7 |
7 |
- |
|
- |
|
|
Alimentación IN(1) (12Vdc) |
|
|
|
|
|
|
|
|
|
|
|
mA |
50 |
|
50 |
|
- |
- |
- |
|
- |
|
|
Tensión de red |
V~ |
|
|
|
|
|
196 - 264 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Intensidad máxima |
mA |
|
|
|
|
|
80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Potencia máxima |
W |
|
|
|
|
|
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Indice de protección |
|
|
|
|
|
|
IP20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rango funcionamiento |
ºC |
|
|
|
|
|
-5 a +45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Peso |
g |
|
|
|
|
|
115 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dimensiones |
mm |
|
|
|
|
200 x 120 x 30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(1) Controlada mediante un interruptor en la parte posterior.
7

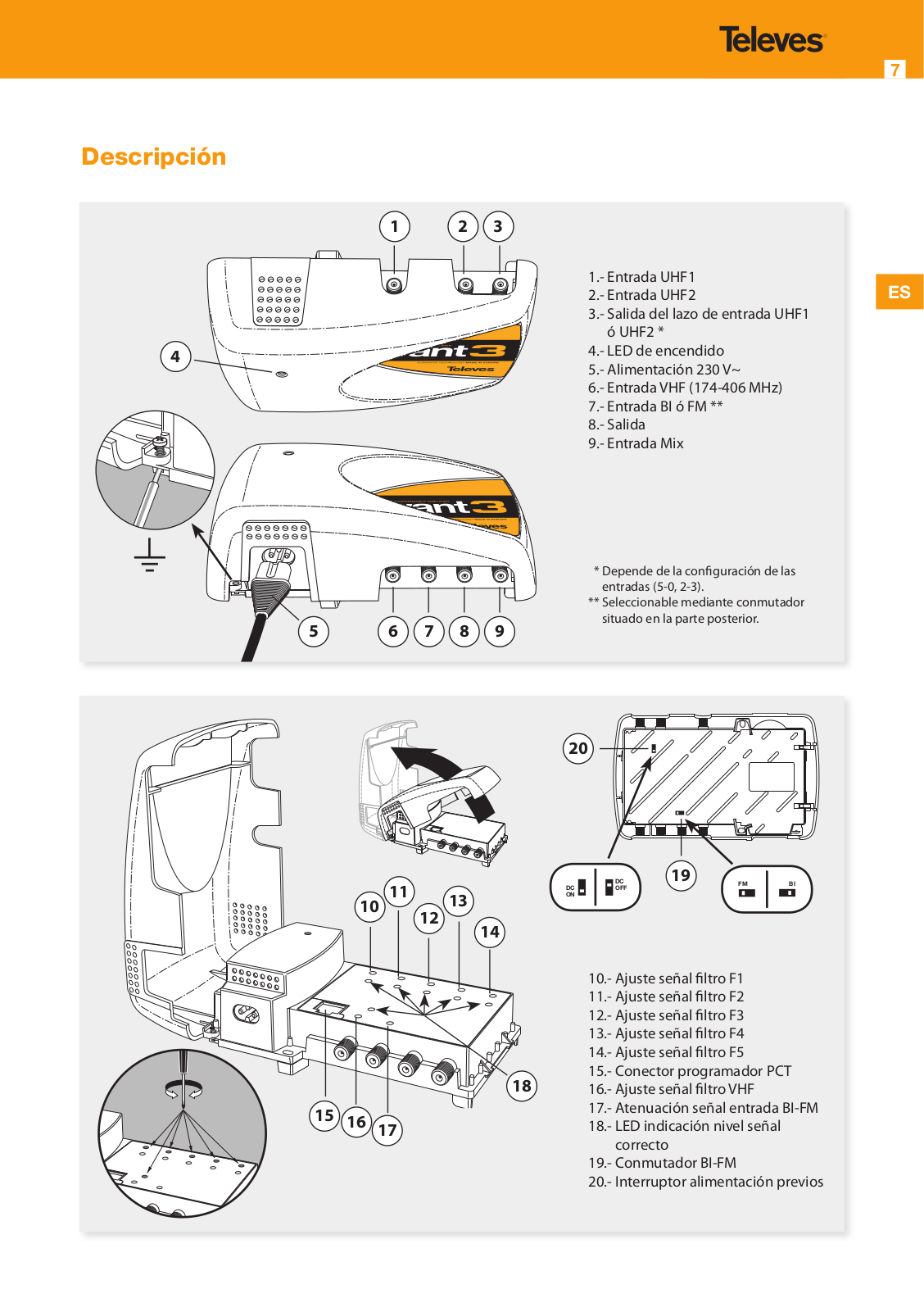

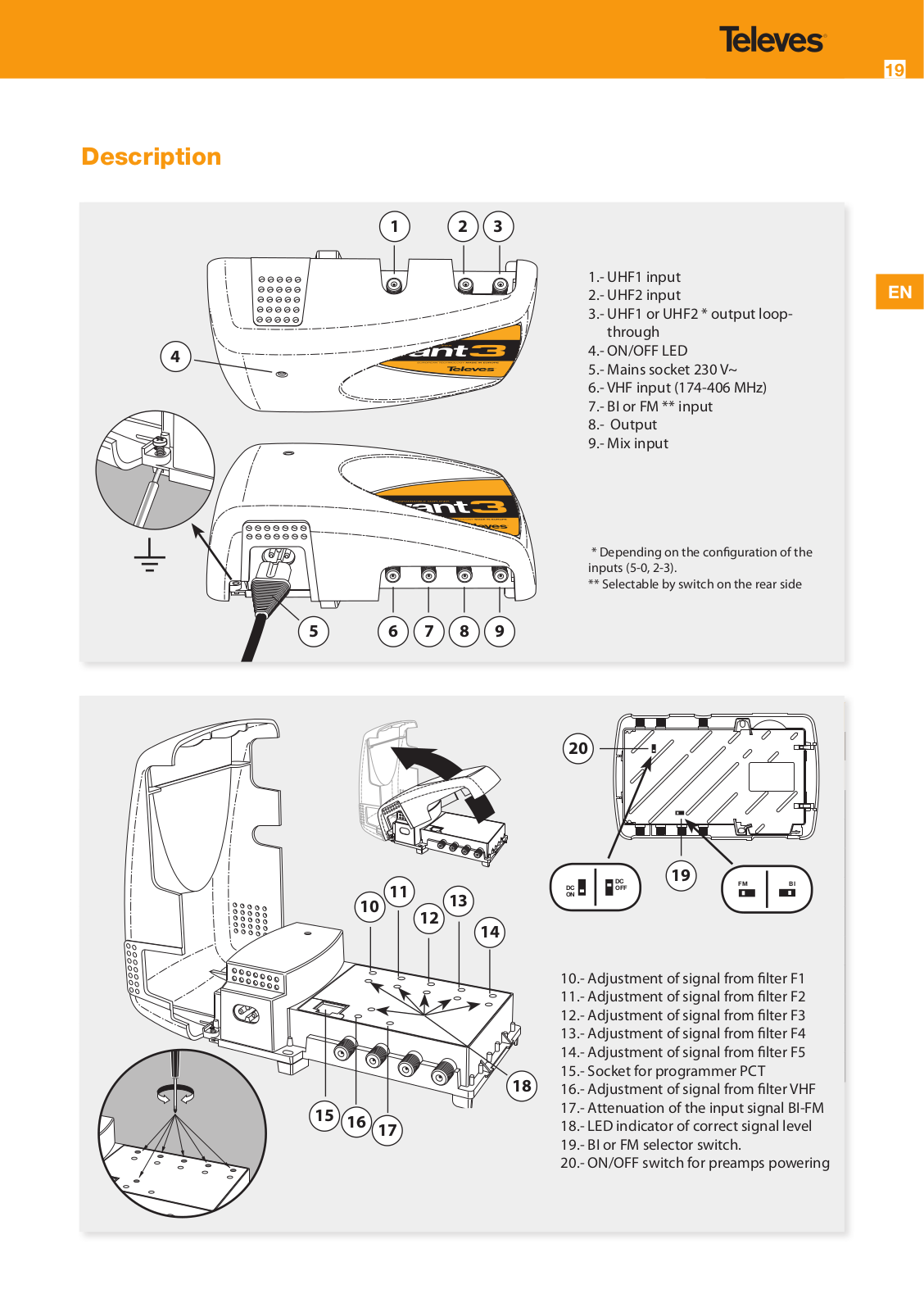

Descripción
1 |
2 |
3 |
4
5 6 7 8 9
1.- Entrada UHF1
2.- Entrada UHF2 ES
3.- Salida del lazo de entrada UHF1 ó UHF2 *
4.- LED de encendido
5.- Alimentación 230 V~
6.- Entrada VHF (174-406 MHz)
7.- Entrada BI ó FM **
8.- Salida
9.- Entrada Mix
*Depende de la configuración de las entradas (5-0, 2-3).
**Seleccionable mediante conmutador situado en la parte posterior.
20
|
11 |
|
|
|
DC |
19 |
FM |
BI |
|
|
13 |
DC |
OFF |
|
|
|
|
10 |
|
|
ON |
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
|
|
|
14 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10.- Ajuste señal filtro F1 |
|
|
|
|
11.- Ajuste señal filtro F2 |
|
|
|
|
12.- Ajuste señal filtro F3 |
|
|
|
|
13.- Ajuste señal filtro F4 |
|
|
|
|
14.- Ajuste señal filtro F5 |
|
|
|
18 |
15.- Conector programador PCT |
|
|
|
16.- Ajuste señal filtro VHF |
||
15 |
16 |
|
17.- Atenuación señal entrada BI-FM |
|
17 |
18.- LED indicación nivel señal |
|||
|
|
|||
|
|
|
correcto |
19.- Conmutador BI-FM
20.- Interruptor alimentación previos
Central Amplificadora Avant3
8

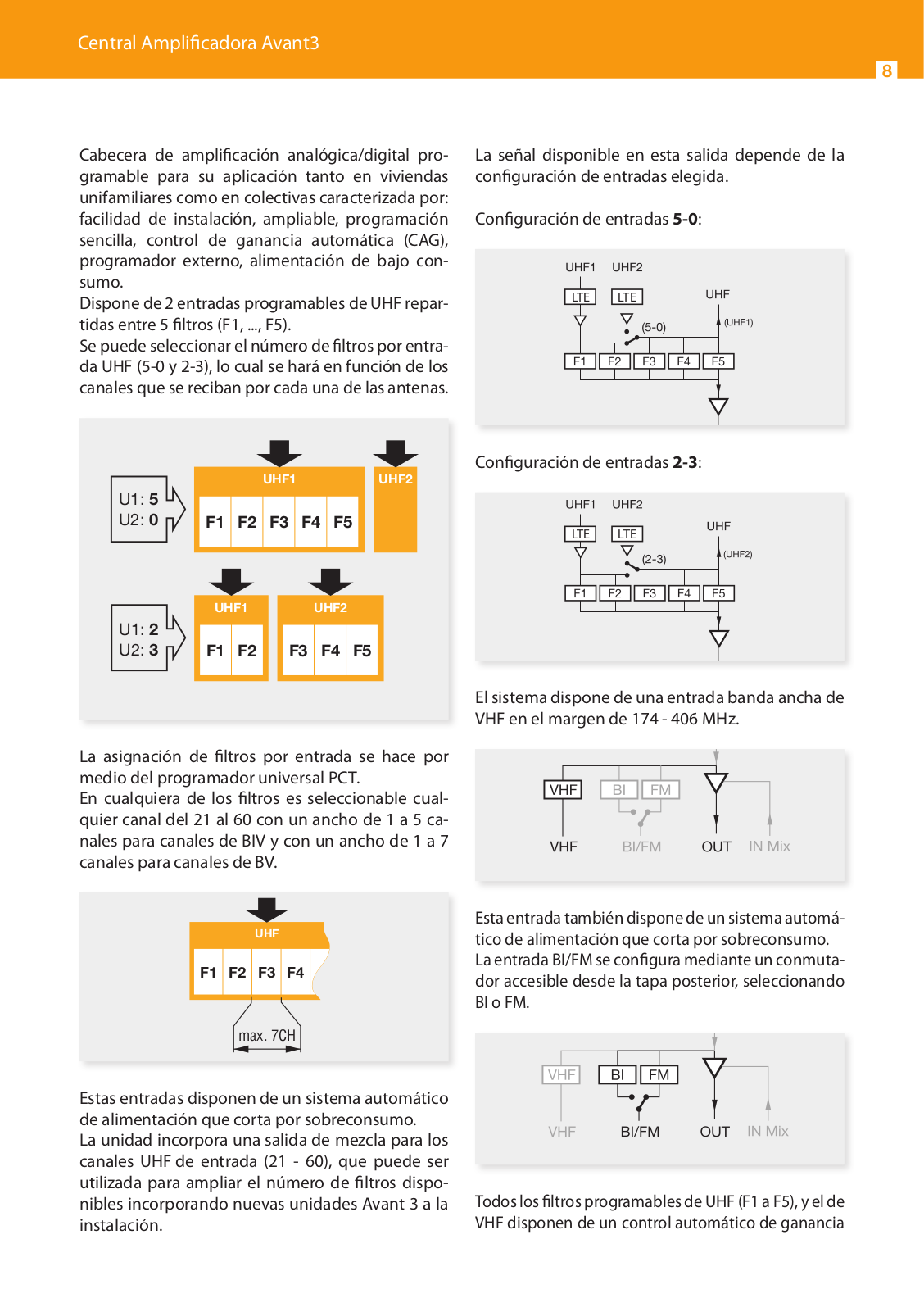

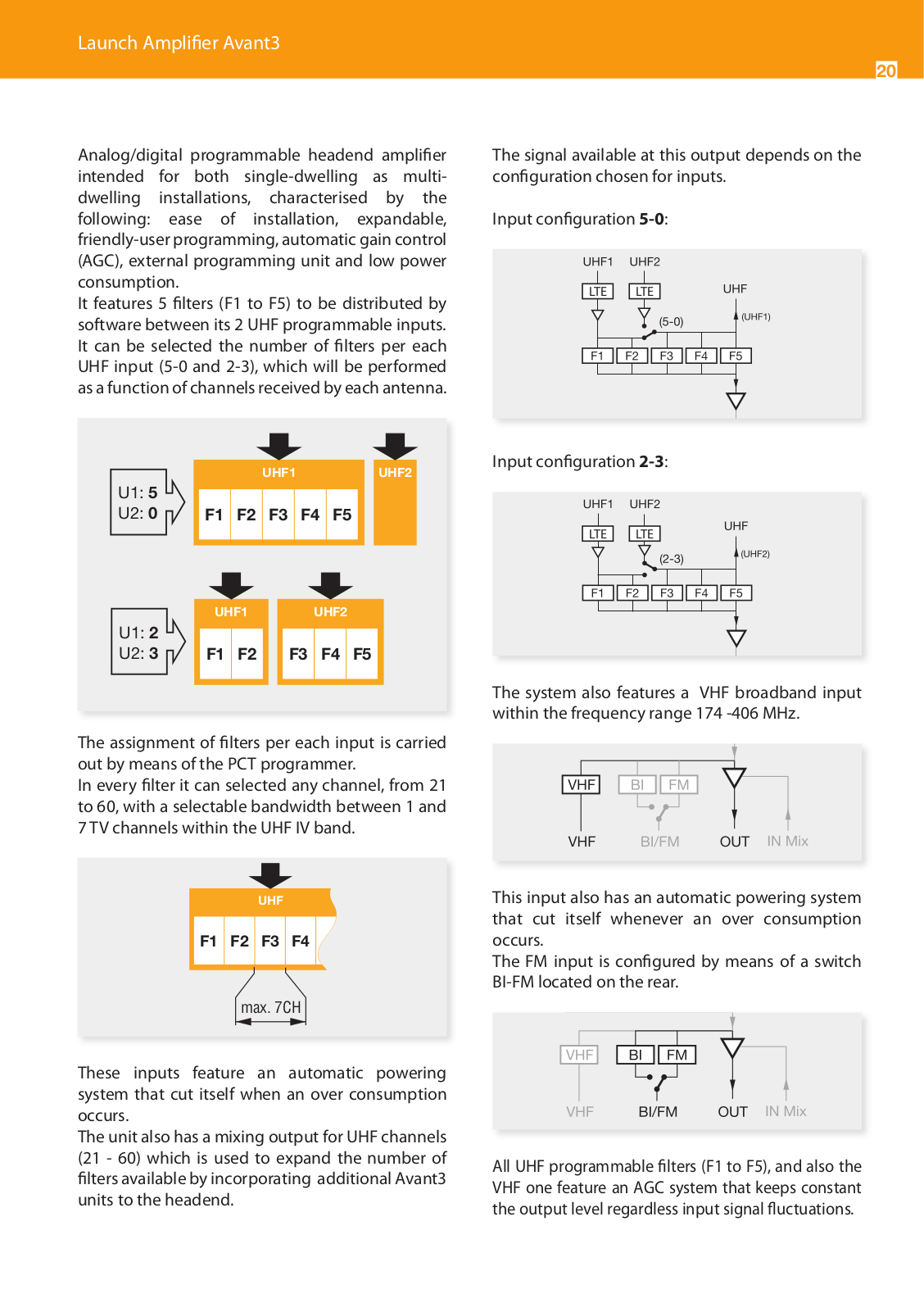

Cabecera de amplificación analógica/digital programable para su aplicación tanto en viviendas unifamiliares como en colectivas caracterizada por: facilidad de instalación, ampliable, programación sencilla, control de ganancia automática (CAG), programador externo, alimentación de bajo consumo.
Dispone de 2 entradas programables de UHF repartidas entre 5 filtros (F1, ..., F5).
Se puede seleccionar el número de filtros por entrada UHF (5-0 y 2-3), lo cual se hará en función de los canales que se reciban por cada una de las antenas.
UHF1 UHF2
U1: 5
U2: 0 F1 F2 F3 F4 F5
La señal disponible en esta salida depende de la configuración de entradas elegida.
Configuración de entradas 5-0:
LTE
LTE
Configuración de entradas 2-3:
LTE
LTE
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U1: 2 |
UHF1 |
|
|
UHF2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U2: 3 |
F1 |
F2 |
|
F3 |
F4 |
F5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
El sistema dispone de una entrada banda ancha de
VHF en el margen de 174 - 406 MHz.
La asignación de filtros por entrada se hace por medio del programador universal PCT.
En cualquiera de los filtros es seleccionable cualquier canal del 21 al 60 con un ancho de 1 a 5 canales para canales de BIV y con un ancho de 1 a 7 canales para canales de BV.
UHF
F1 F2 F3 F4
max. 7CH
Estas entradas disponen de un sistema automático de alimentación que corta por sobreconsumo.
La unidad incorpora una salida de mezcla para los canales UHF de entrada (21 - 60), que puede ser utilizada para ampliar el número de filtros disponibles incorporando nuevas unidades Avant 3 a la instalación.
Esta entrada también dispone de un sistema automático de alimentación que corta por sobreconsumo. La entrada BI/FM se configura mediante un conmutador accesible desde la tapa posterior, seleccionando BI o FM.
Todos los filtros programables de UHF (F1 a F5), y el de VHF disponen de un control automático de ganancia
9

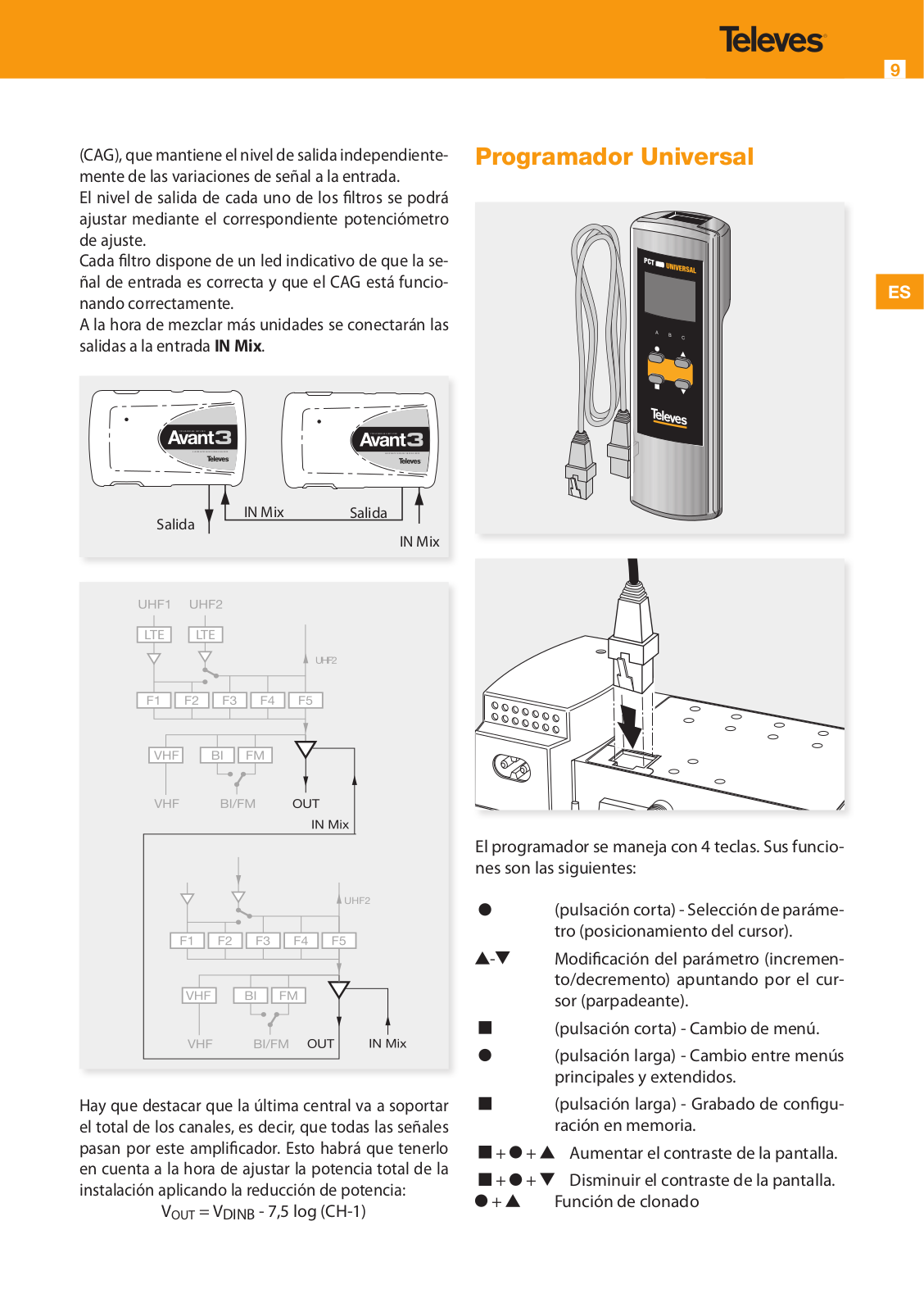

(CAG), que mantiene el nivel de salida independientemente de las variaciones de señal a la entrada.
El nivel de salida de cada uno de los filtros se podrá ajustar mediante el correspondiente potenciómetro de ajuste.
Cada filtro dispone de un led indicativo de que la señal de entrada es correcta y que el CAG está funcionando correctamente.

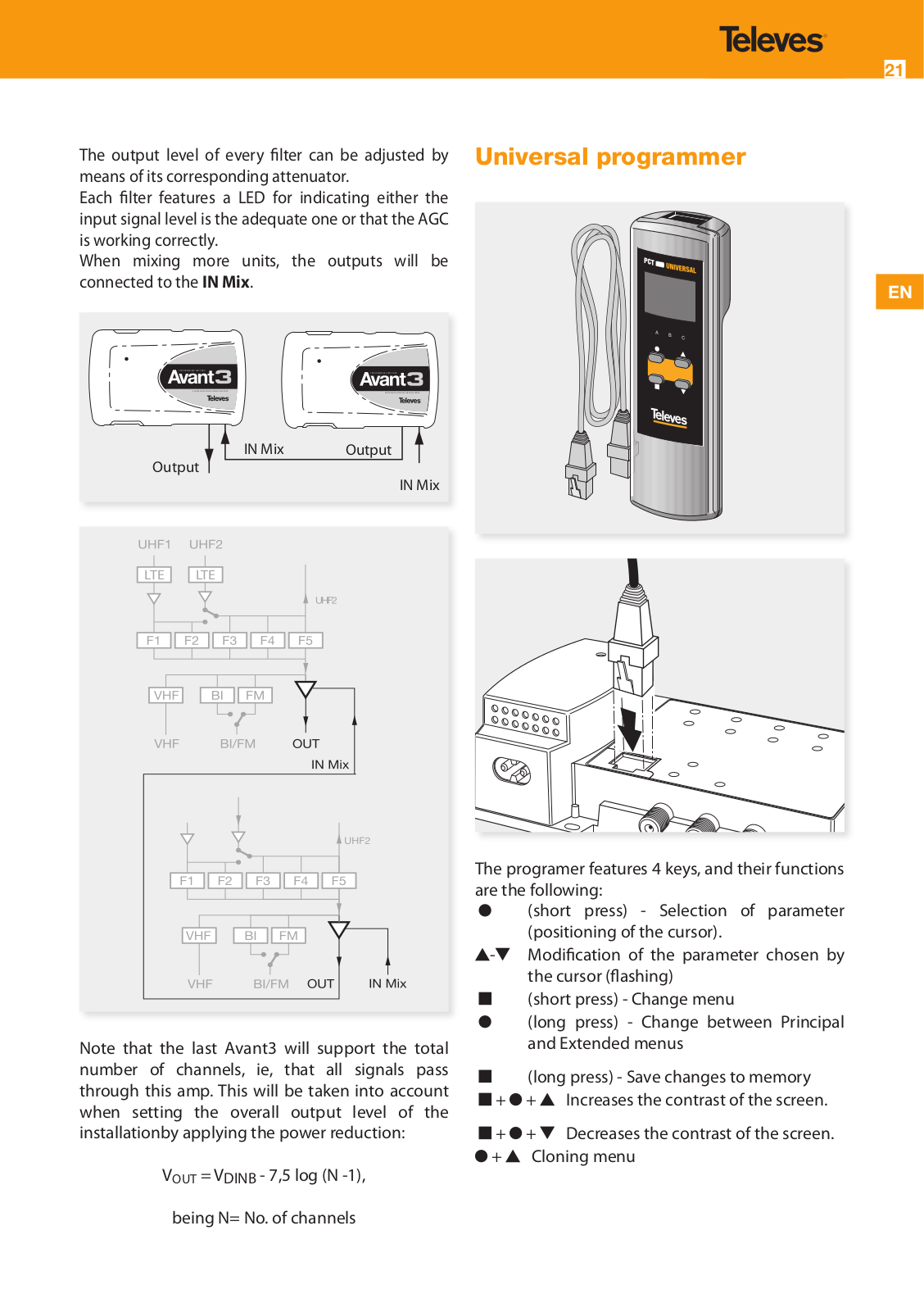

A la hora de mezclar más unidades se conectarán las salidas a la entrada IN Mix.
|
|
|
IN Mix |
|
|
|
Salida |
|
Salida |
|
|
||
|
|
|
||||
|
|
|
|
|
||
IN Mix
LTE
LTE
Hay que destacar que la última central va a soportar el total de los canales, es decir, que todas las señales pasan por este amplificador. Esto habrá que tenerlo en cuenta a la hora de ajustar la potencia total de la instalación aplicando la reducción de potencia:
VOUT = VDINB - 7,5 log (CH-1)
Programador Universal
ES
El programador se maneja con 4 teclas. Sus funciones son las siguientes:
|
|
|
(pulsación corta) - Selección de paráme- |
|
|
|
tro (posicionamiento del cursor). |
- |
|
Modificación del parámetro (incremen- |
|
|
|
|
to/decremento) apuntando por el cur- |
|
|
|
sor (parpadeante). |
|
|
|
(pulsación corta) - Cambio de menú. |
|
|
|
|
|
|
|
(pulsación larga) - Cambio entre menús |
|
|
|
principales y extendidos. |
|
|
|
(pulsación larga) - Grabado de configu- |
|
|
|
|
|
|
|
|
|
|
|
ración en memoria. |
|
+ |
+ |
Aumentar el contraste de la pantalla. |
|
|||
|
+ |
+ |
Disminuir el contraste de la pantalla. |
|
|||
|
|||
+ |
|
Función de clonado |
|
