THROUBLESHOOTING AND WARRANTY

Carefully read this manual for correct and safe appliance use and for helpful tips on efficient maintenance.

Environmental conditions

This appliance is marked according to the European directive 2012/19/EU

Only use the washing machine after carefully reading these instructions. We recommend you always keep this manual on hand and in good condition for any future owners.

Please check that the appliance is delivered with this instruction manual, warranty certificate, service centre address and energy efficiency label. Also check that plugs, drain hose support hook and liquid detergent or bleach tray (only on some models) are included. We recommend you keep all these components.

Each product is identified by a unique 11character code, also called the “serial number”, printed on the sticker. This can be found inside the door opening. This code is a unique code for your product that you will need to register the product warranty, or if you need to contact the Customer Service Centre.

Equipment (WEEE).

be re-

remove and dispose properly all poll

essential to follow some basic rules:

waste; WEEE should be

large WEEE, home collection could be present.

one-to-

the supplied equipment.

Contents

1. GENERAL SAFETY RULES

2. INSTALLATION

3. PRACTICAL TIPS

4. MAINTENANCE AND CLEANING

5. QUICK USER GUIDE

6. CONTROLS AND PROGRAMS

Page 4

1. GENERAL SAFETY RULES

! This appliances is intended to

be used in household and similar applications such as:

- Staff kitchen areas in shops, offices and other working environments;

- Farm houses;

- By clients in hotels, motels and other residential type environments;

- Bed and breakfast type environments.

A different use of this appliance from household environment or from typical housekeeping functions, as commercial use by expert or trained users, is excluded even in the above applications. If the appliance is used in a manner inconsistent with this it may reduce the life of the appliance and may void the manufacturer’s warranty. Any damage to the appliance or other damage or loss arising through use that is not consistent with domestic or household use (even if located in a domestic or household environment) shall not be accepted by the manufacturer to the fullest extent permitted by law.

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance

in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Children should be supervised to ensure that they do not play with the appliance.

Children of less than 3 years should be kept away unless continuously supervised.

If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. The supply cord must be replaced by a special cord available by the after sales service agent.

Only use the hose-sets supplied with the appliance for the water supply connection (do not reuse old hose-sets).

Water pressure must be between

0.05 MPa and 0.8 MPa.

Make sure carpets or rugs do not obstruct the base or any of the ventilation openings.

The OFF condition is reached by

placing the reference mark on the programmes control/knob in the vertical position. Any other different position of such control sets the machine in ON condition (only for models with programmes knob).

Page 5

wash cycle.

After installation, the appliance must be positioned so that the plug is accessible.

The maximum load capacity of dry clothes depends on the model used (see control panel).

To consult the product technical specification please refer to the manufacturer website.

Safety instructions

Before cleaning or maintaining

the washing machine, unplug the appliance and turn off the water tap.

Make sure the electrical system is

earthed

. Otherwise, seek

qualified professional assistance. Please do not use converters,

multiple sockets or extension cords.

WARNING: water may reach very high temperatures during the

Make sure there is no water in the drum before opening the door.

Do not pull on the power cord or appliance to unplug the machine.

Do not expose the washing machine to rain, direct sunlight or other weather elements. Protect from possible freezing.

When moving, do not lift the washing machine by the knobs or detergent drawer; during transport, never rest the door on the trolley. We recommend two people lift the washing machine.

! In the event of fault and/or

malfunction, turn off the washing machine, close the water tap and do not tamper with the appliance. Immediately contact the Customer Service Centre and only use original spare parts. Failure to observe these instruction may jeopardise appliance safety.

By placing the

mark on this product, we are confirming compliance to all relevant European safety, health and environmental requirements which are applicable in legislation for this product.

Page 6

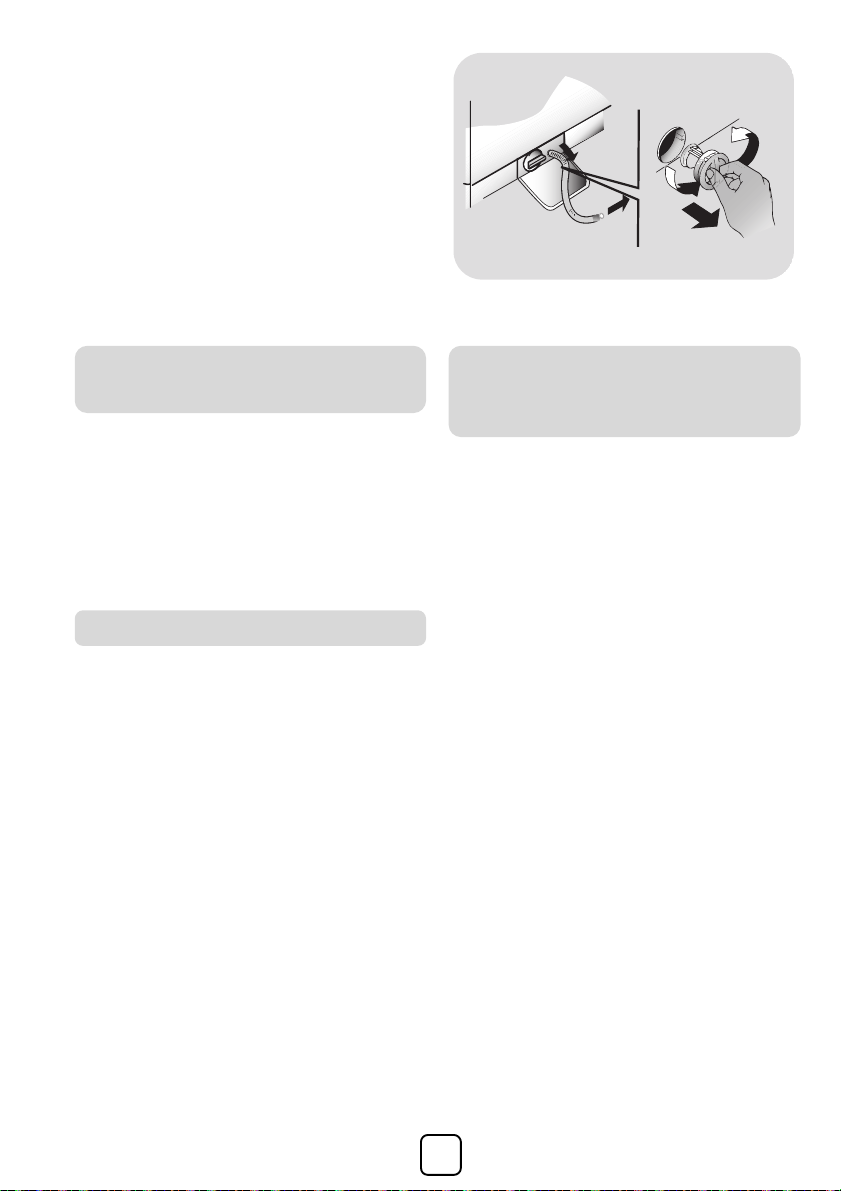

Release the power cord and drain hose from the securing

transportation

on the back and

flat washers,

rubber bungs and plastic spacer

in,

transportation

flat washers, rubber bungs and

he removal of the screws occasionally spacer tubes fall inside the product, these can be removed by tilting the product forward and recovering them from the floor

Cover the open transportation

plastic caps included in the

Place the corrugated plastic sheet, found on top of the appliance during the unpacking process, into the base of the

(according to the model,

2. INSTALLATION

clip at the rear of the machine.

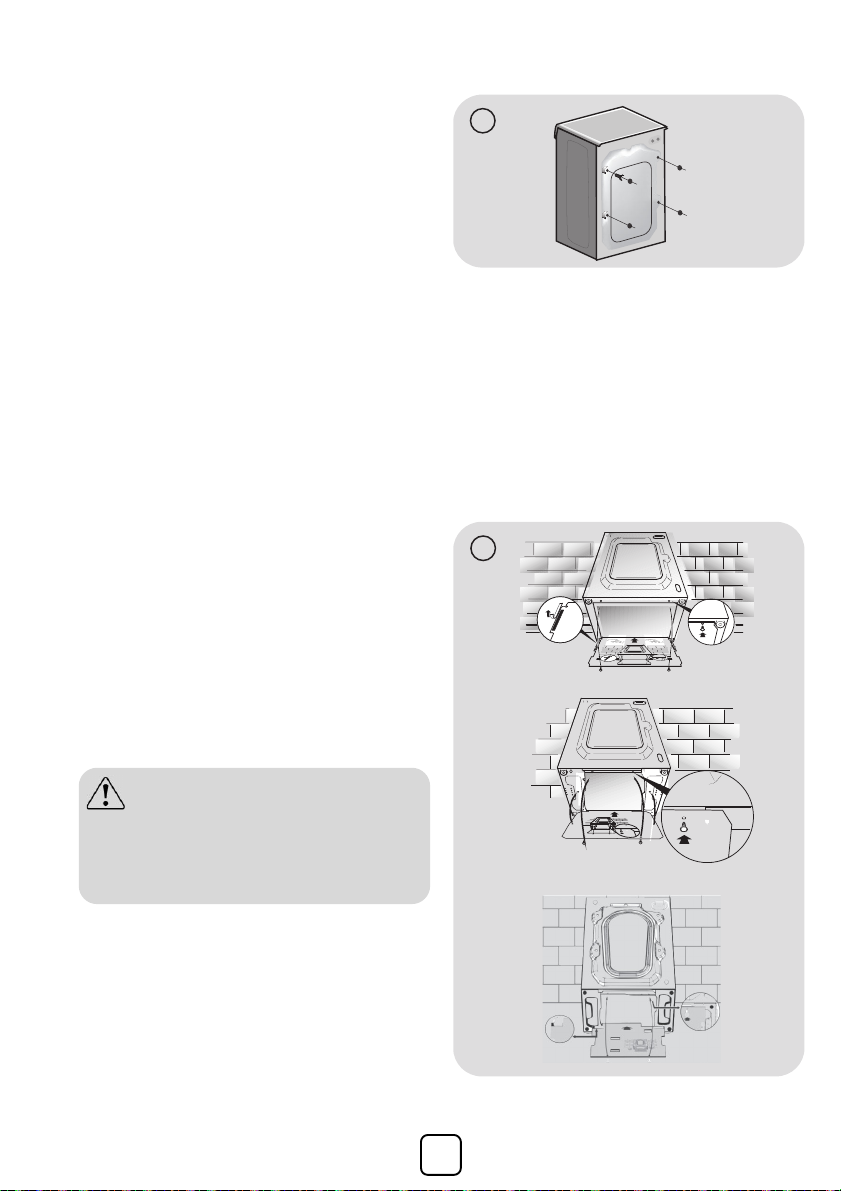

Remove the 2 or 4

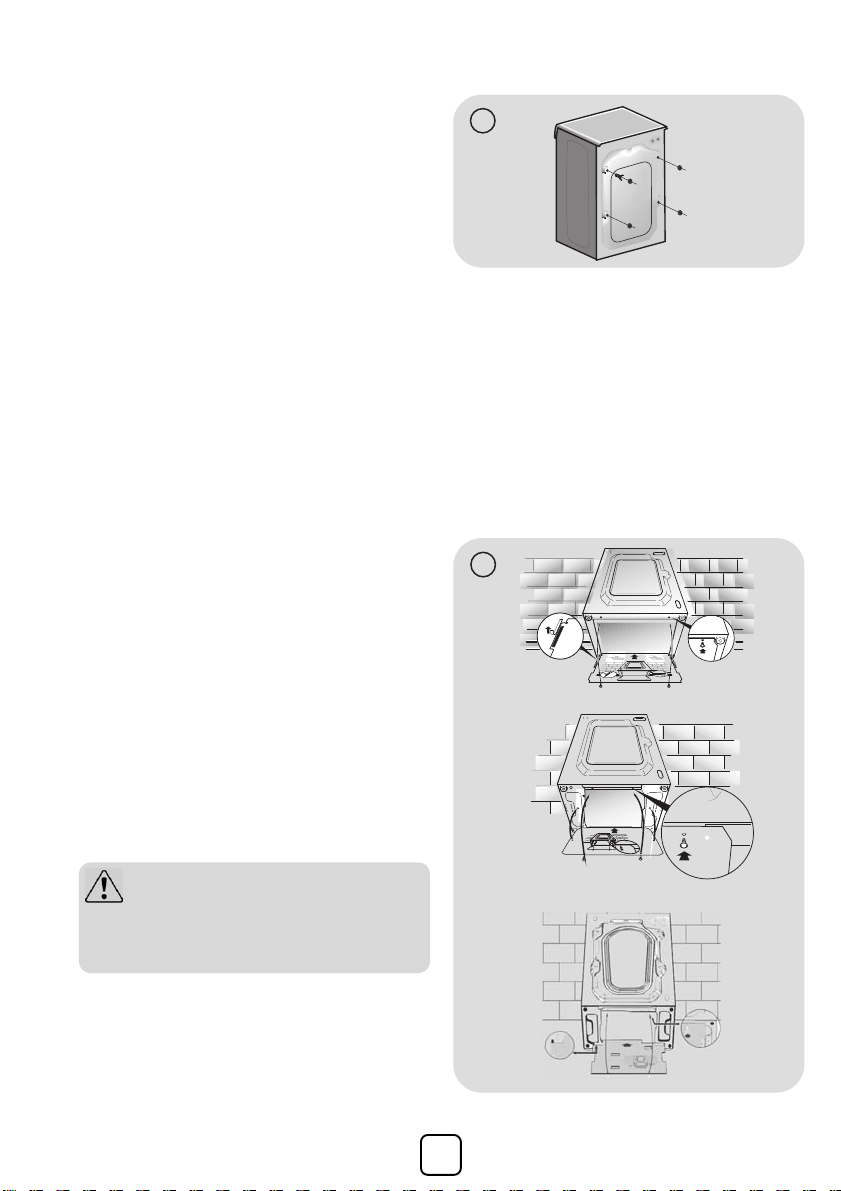

screws (A)

remove the 2 or 4

tubes (B) as illustrated in figure 1.

If the washing machine is built-

unscrew the 3 or 4

screws (A) and remove the 3

plastic spacer tubes (B).

During t

or inside the base of the machine.

screw holes with the 2 or 4

instruction bag.

WARNING: keep packaging materials away from children.

appliance as shown in figure 2

consider version A, B or C).

Page 7

Position the template onto the reverse of the furniture door. It is possible to mount the hinges and closure magnet on the right

your requirements. Mark the screw hole positions, then drill

Fix the hinges in place with the

in place

on the right

hand side, depending on

your installation requirements.

(E)

under the plate and fix it in

in the

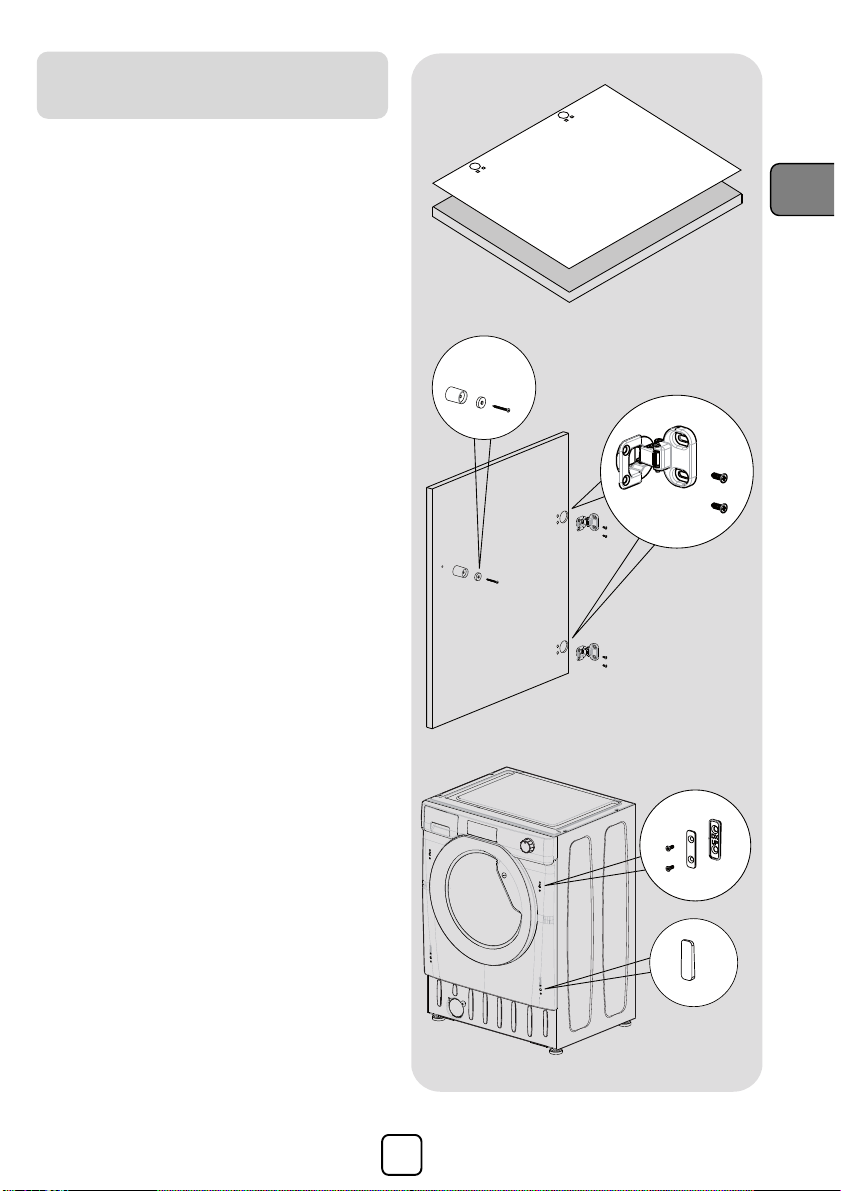

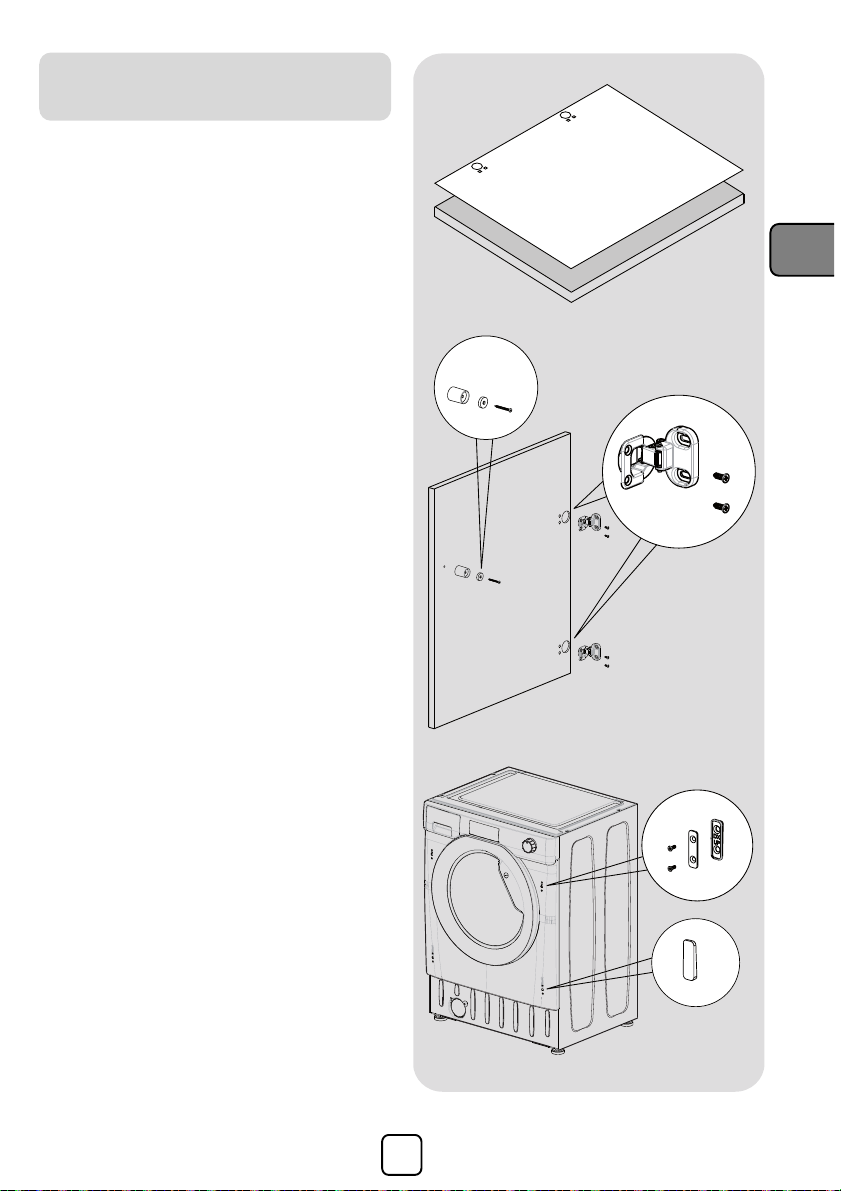

Instructions for mounting the furniture door

or left-hand side depending on

out these positions.

4 screws provided (A).

! Fix the magnet (B)

using screw (C).

Mount the plate (D) or left-

Place the plastic support

position with screw (F).

! Snap mount cap (G)

lower position.

Page 8



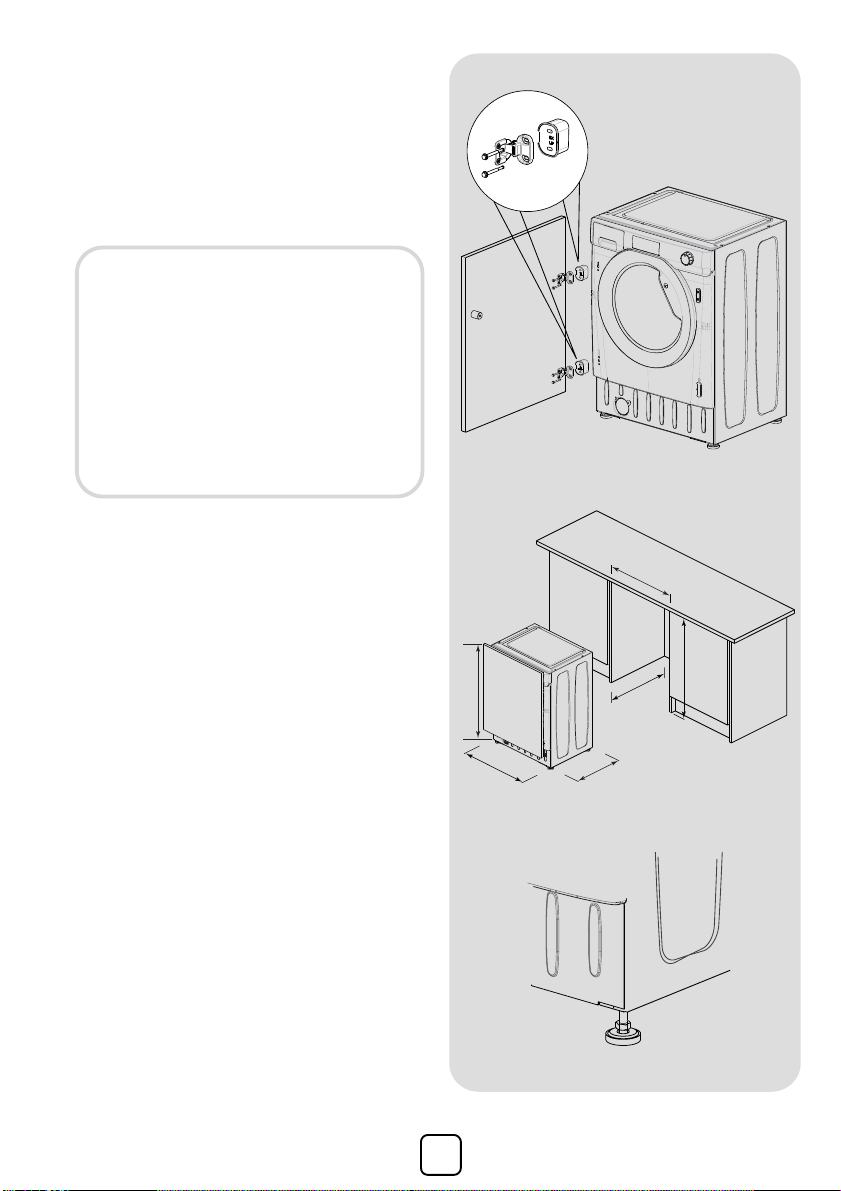

Mount the furniture door to the front of the washer using the hinges. Place the spacers under the hinges (I) and then fix in position with screw (H).

We suggest mounting the furniture door so that it opens towards the left, which is the same direction as the porthole door. This will leave more space when you are loading washing into the appliance.

Place the washer into the furniture (ckeck the picture). Place the furniture plinth (its heighty will depend on the height of the washer).

min.

820

600

min.

600

825



The 4 adjustable feet allow the height of the washer to be adjusted from 820 mm to a maximum of 840 mm. To adjust the height, you should remove the nuts fitted to each foot and replace these with the 5 mm nuts supplied. Raise the feet to your desired height and then fully tighten the lock nut to the base of the washer.

596

570

Page 9

t r

min 50 cm max 85 cm

+2,6 mt

max

max 100 cm

min 4 cm

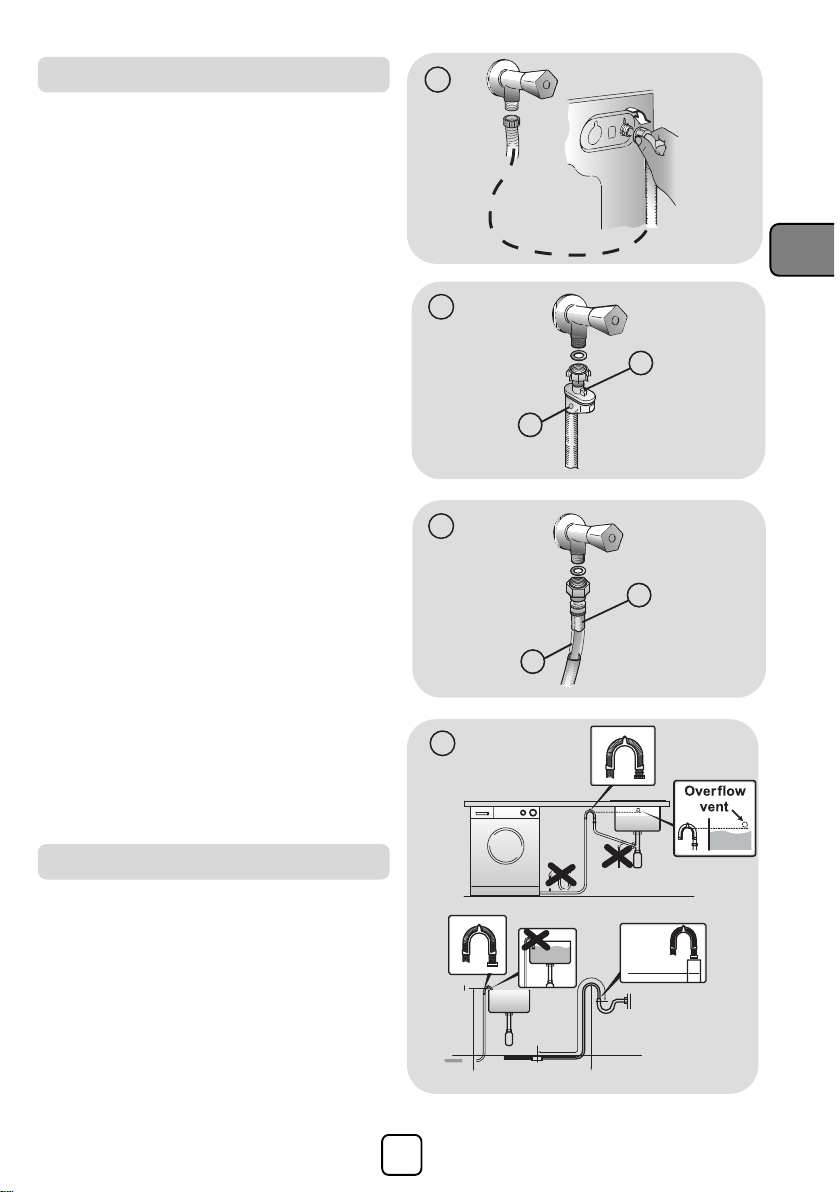

Hydraulic connections



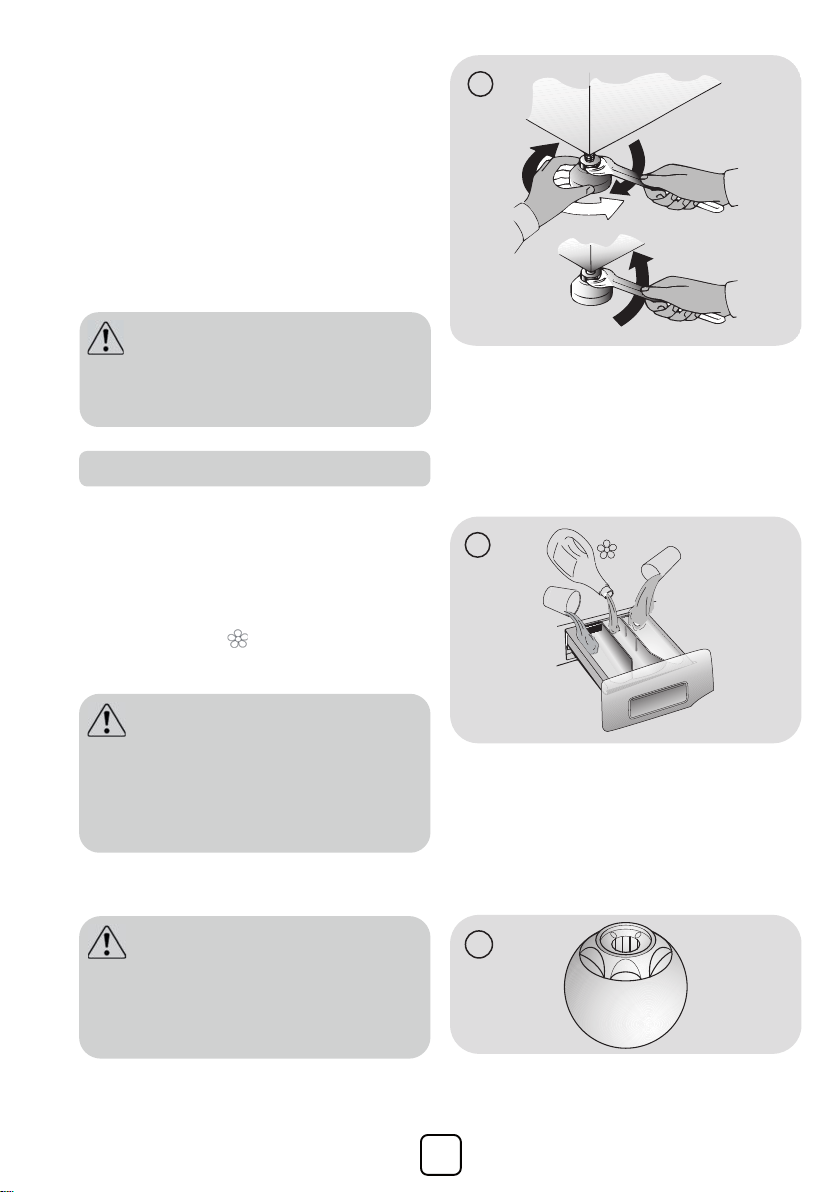

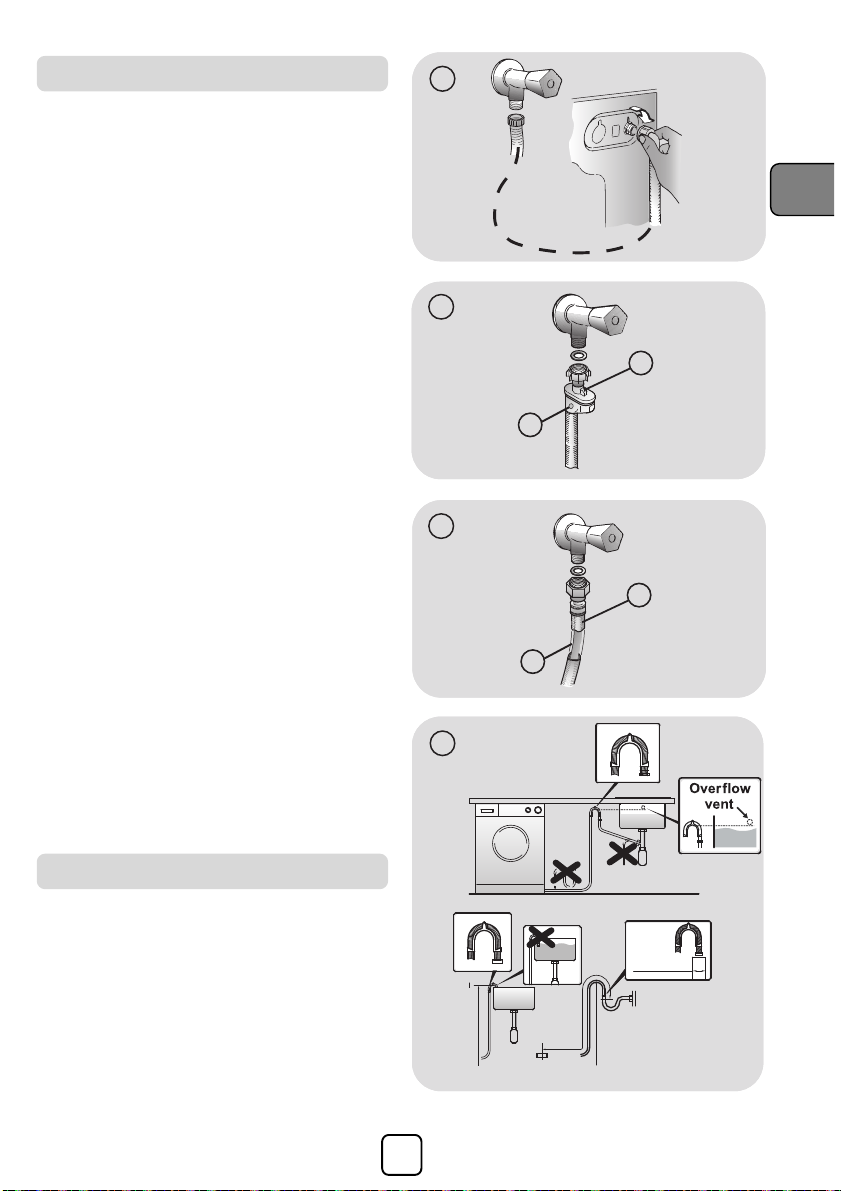

Connect the water hose to the wate supply tap (fig. 3) only using the hose supplied with the appliance (do no reuse old hose-sets).



SOME MODELS may include one o more of the following features:

AQUASTOP (fig. 4):



a device located on the supply tube tha stops water flow if the tube deteriorates; in this case, a red mark will appear in the window “A” and the tube must be replaced. To unscrew the nut, press the one-way lock device "B".



AQUAPROTECT – SUPPLY TUBE WITH GUARD (fig. 5):

Should water leak from the primary internal tube "A", the transparen containment sheath "B" will contain wate to permit the washing cycle to complete. At the end of the cycle, contact the Customer Service Centre to replace the supply tube.

Setting



The washing machine should be installed in its final position such that the water fill hose is not kinked or trapped. The corrugated drain hose should be inserted into suitable drain pipe of between 50 cm and 85 cm height above the floor using the curved drain hose support. If an unde sink connection is used the drain hose must be routed above the sink overfill opening to prevent back siphoning. Care must be taken to avoid kinking or trapping the drain hose (fig. 6).

Page 10

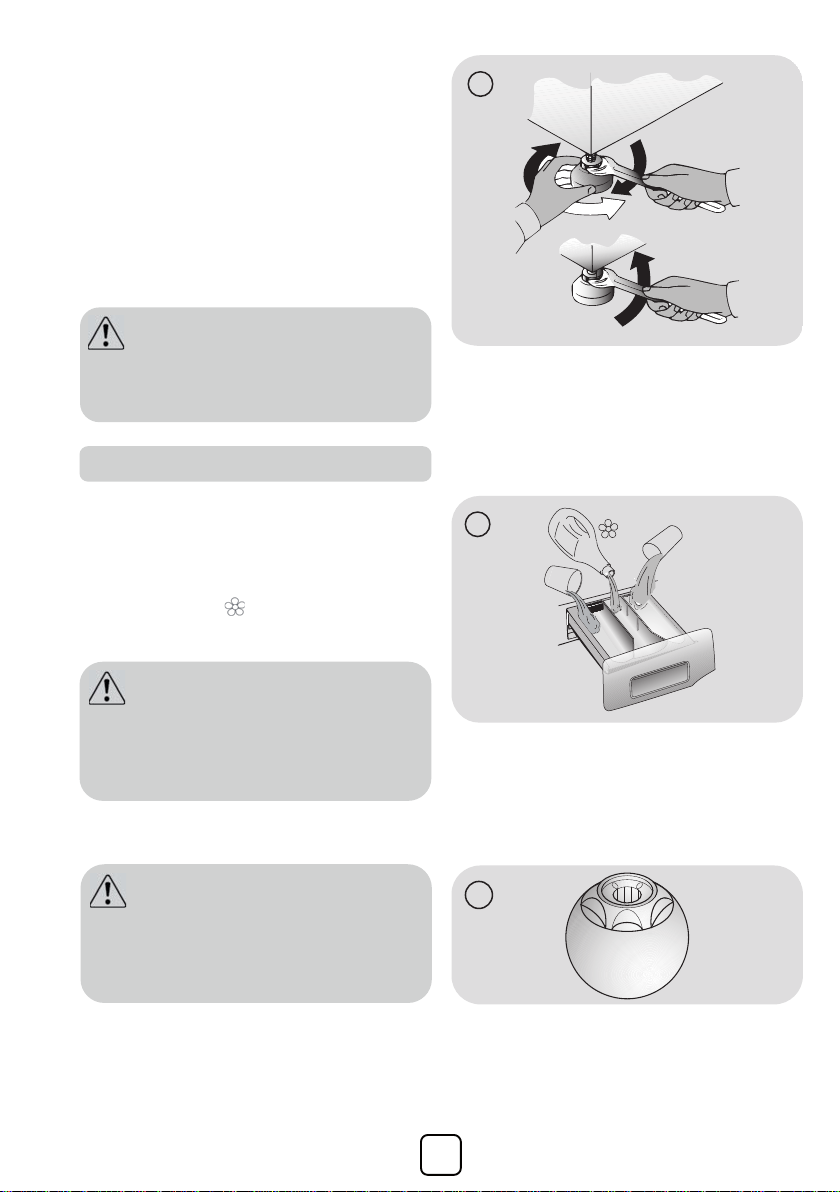

Level the appliance using the feet as



illustrated in figure 7 : a. turn the nut clockwise to release the

screw;

b. rotate the foot to raise or lower it until it

touches to the floor;

c. lock the foot, screwing in the nut, until it

tightens against to the bottom of the washing machine.

Plug in the appliance.



WARNING: contact the Customer Service Centre should the power cord need replacement.

Detergent drawer

The detergent draw is split into 3 compartments as illustrated in figure 8:



compartment "1": for prewash detergent;



compartment “ ”: for special additives, softeners, starch fragrances, etc.;

WARNING: only use liquid products; the washing machine is set to automatically dose additives at each cycle during the last rinse.



compartment "2": for washing detergent.

WARNING:

some detergents are hard to remove. In this case we recommend using the specific container to be placed in the drum (example in figure 9).

Page 11

3. PRACTICAL TIPS

Load tips

WARNING: when sorting laundry, make sure:

- have eliminated metallic objects such as hair clips, pins, coins, from laundry;

- to have buttoned pillow cases, closed zips, tied loose belts and long robe ribbons;

- to have removed rollers, hooks or clips from curtains;

- to have carefully read clothing washing labels;

- to have removed any persistent stains using specific detergents.

When washing rugs, bedcovers or other

heavy clothing, we recommend you avoid the spinning cycle.

To wash wool, make sure the item can be

machine washed. Check the fabric label.

Helpful suggestions for the user

A guide environmentally friendly and economic use of your appliance.

Maximise The Load Size

Achieve the best use of energy, water,

detergent and time by using the recommended maximum load size. Save up to 50% energy by washing a full load instead of 2 half loads.

Do you need to pre-wash?

For heavily soiled laundry only!

SAVE detergent, time, water and between 5 to 15% energy consumption by NOT selecting Prewash for slight to normally soiled laundry.

Is a hot wash required?

Pretreat stains with stain remover or soak dried in stains in water before washing to

reduce the necessity of a hot wash programme. Save up to 50% energy by using a 60°C wash programme.

Before using a drying programme (WASHER-DRYERS)

SAVE energy and time by selecting a high spin speed to reduce the water content in laundry before using a drying programme.

Following tips about detergent use at various temperatures may help. In any case, always read the instructions on the detergent for correct use and doses.

When washing heavily soiled whites, we recommend using cotton programs of 60°C or above and a

normal washing powder (heavy duty) that contains bleaching agents that at medium/high temperatures provide excellent results.

For washes between 40°C and 60°C the type of detergent used needs to be appropriate for the type of fabric and level of soiling. Normal powders are suitable for “white” or colour fast fabrics with high soiling, while liquid detergents or “colour protecting” powders are suitable for coloured fabrics with light levels of soiling.

For washing at temperatures below 40°C we recommend the use of liquid

detergents or detergents specifically labeled as suitable for low temperature washing.

For washing wool or silk, only use detergents specifically formulated for these fabrics.

Page 12

4. MAINTENANCE AND CLEANING

To clean the washing machine exterior, use a damp cloth, avoiding abrasives, alcohol and/or solvents. To maintain a good wash performance we recommend that the soap drawer and pump filters are regularly cleaned. A monthly service wash, using a proprietary cleaner is also recommended.

Remove and clean the filter; when finished, replace it turning it clockwise. The filter handle will be locked when it is not possible to turn any further and the handle is horizontal. Smearing a small amount of liquid soap on the filter seal will help refitting.

Repeat the previous steps in reverse

order to reassemble all parts.

Drawer cleaning

We recommend you clean the drawer to avoid accumulating detergent and additive residue.

To do this, extract the drawer using slight force, clean it with running water and reinsert it in its housing.

Ensure the siphon cap is correctly refitted.

Filter cleaning

The washing machine comes with a special filter able to trap large residue, such as buttons or coins, which could clog the drain.

Only available on certain models: pull out the corrugated hose, remove the stopper and drain the water into a container.

Ensure all the water has been emptied

from the drum.

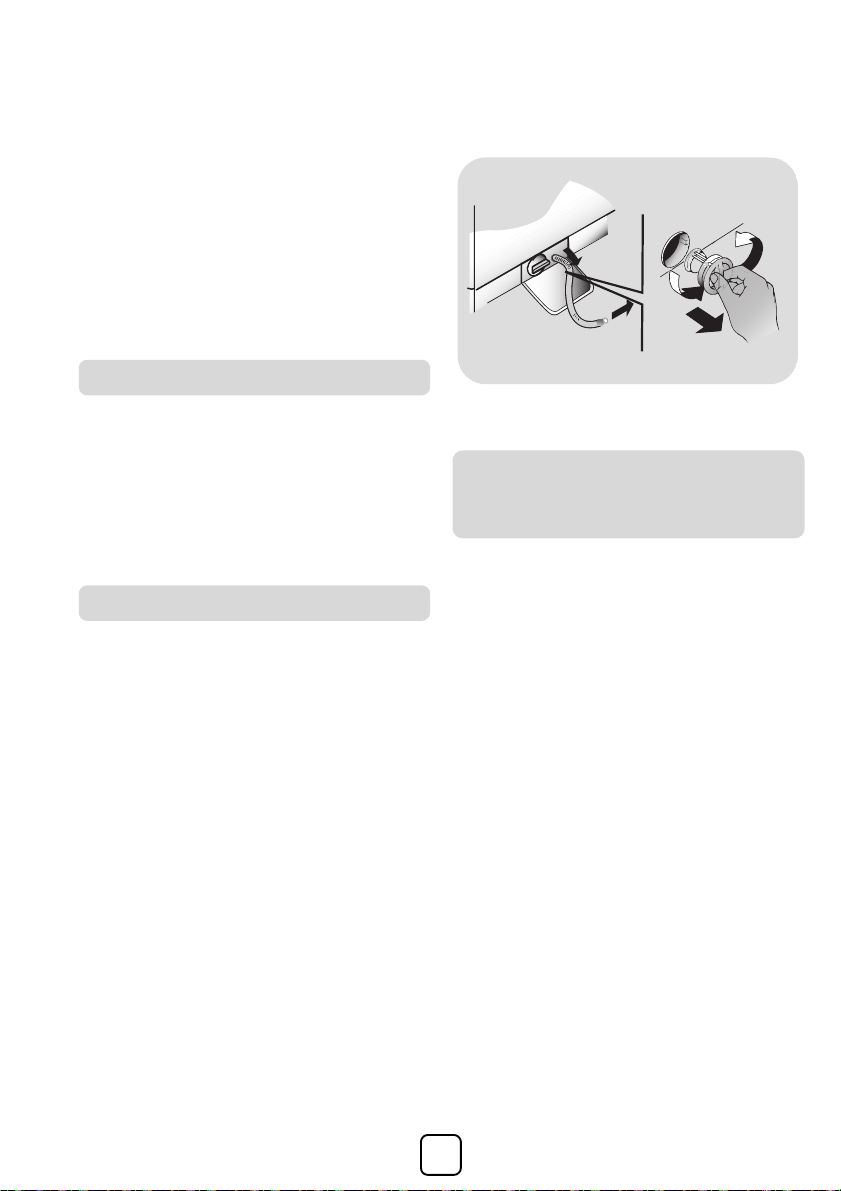

Before unscrewing the filter, we recommend you place an absorbent cloth under it to keep the floor dry. A small amount of water will come out of the filter as you remove it - this is normal.

Turn the filter counter-clockwise to the limit stop.

Relocation or period of inactivity

Should the washing machine be stored in an unheated room for a long period of time, drain all water from tubes.

Unplug the washing machine.

Detach the tube from the drainage system and clip on the rear of the machine and lower it, fully draining water into a bowl.

Secure the drain tube with the drainage

system and clip on the rear of the machine when finished.

Keep the door glass and gasket clean.

The manufacturers warranty only covers faults within the product of a mechanical or electrical nature. Faults caused by handling, installation or miss use are not covered and may incur a charge for any repair visit to resolve.

Page 13

5. QUICK USER GUIDE

This washing machine automatically adjusts the level of the water to the type and quantity of washing. This system gives a reduction in energy consumption and a saving in washing times.

Program selection



Turn on the washing machine and select the required program.



Adjust the washing temperature if necessary and press the required "option" buttons.

Press the START/PAUSE button to start



washing.

If the power goes out when the washing

machine is running, a special memory saves the settings and, when power returns, the machine resumes the cycle from where it left off.



At the end of the programme, the message "End" will appear on the display or, on some models, all wash stage indicator lights will turn on.

Wait until the DOOR LOCKED light has gone out before opening the door.



Turn off the washing machine.

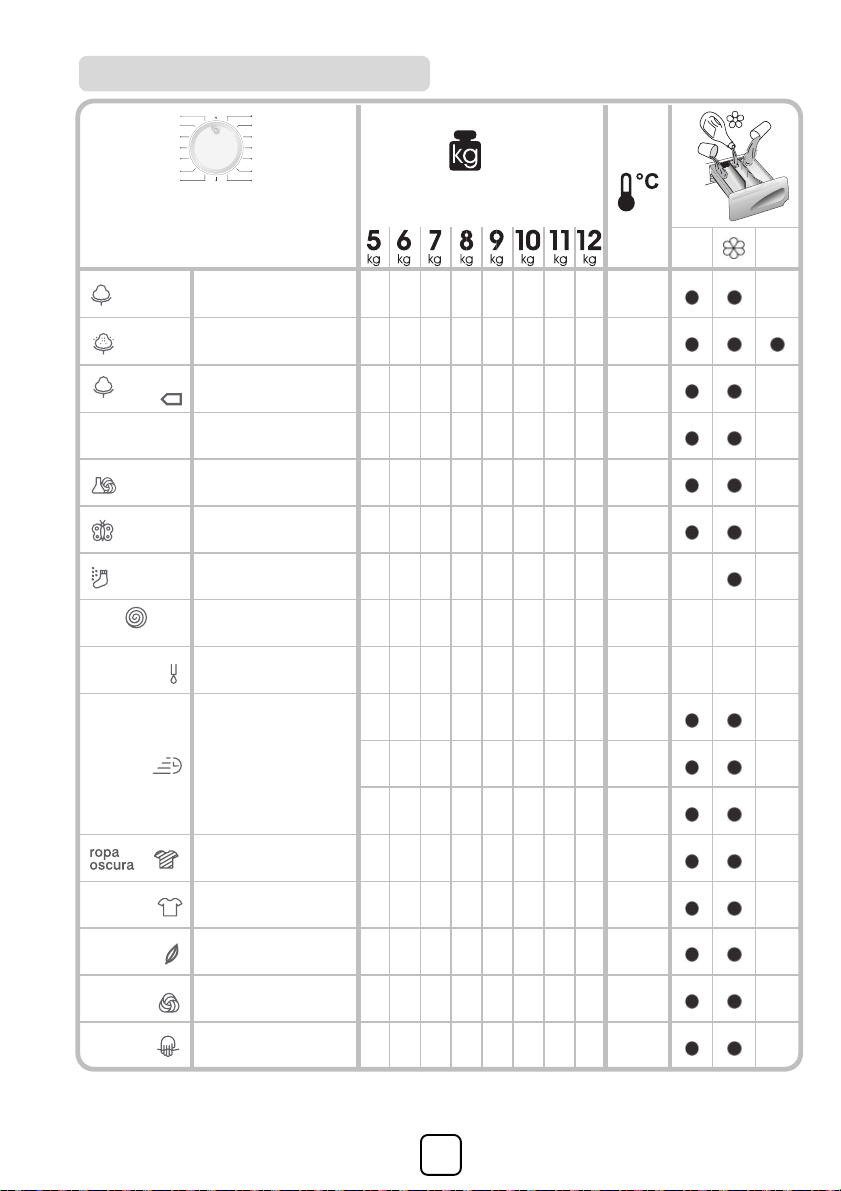

For any type of wash, see the program table and follow the operating sequence as indicated.

Technical data

Water pressure:

min 0.05 Mpa / max 0.8 Mpa (0.05 MPa dispenses approximately 1 litre of water in 10 seconds)

Spin r.p.m.: See rating plate.

Power input / Power current fuse amp / Supply voltage: See rating plate.

6. CONTROLS AND PROGRAMS

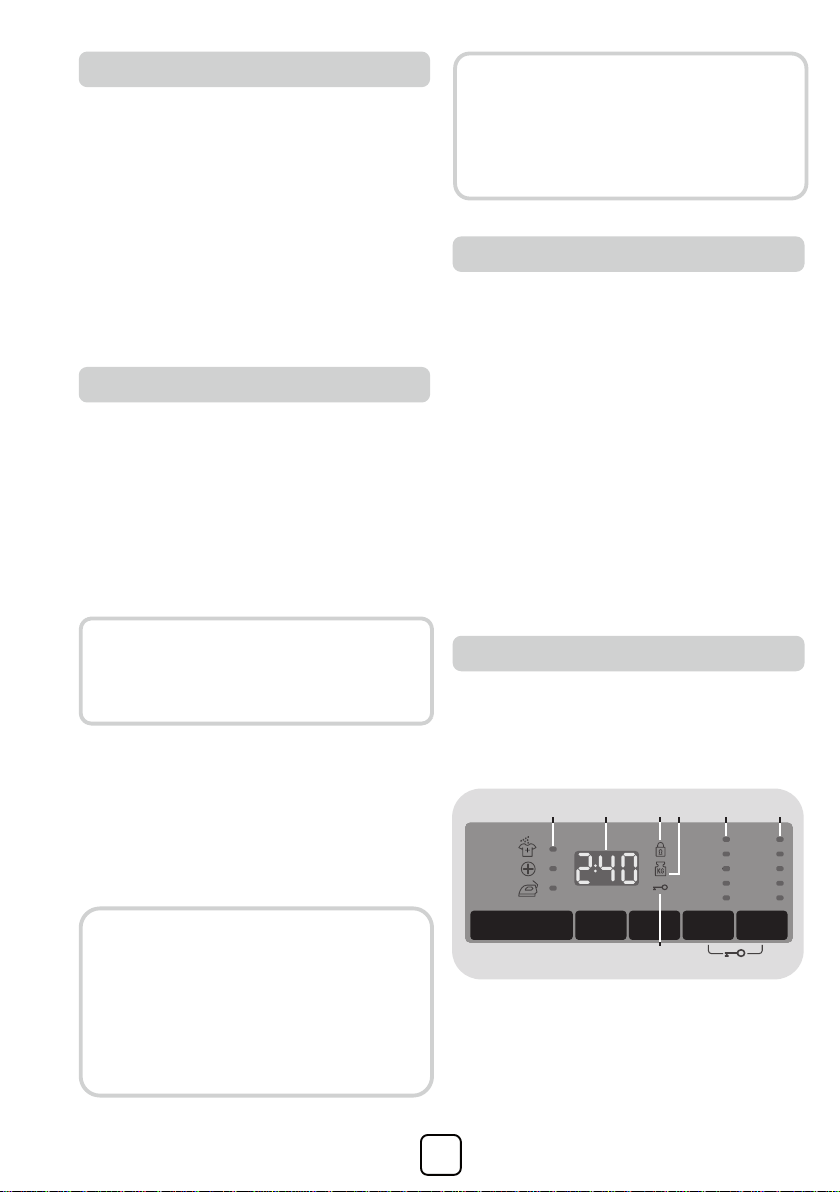

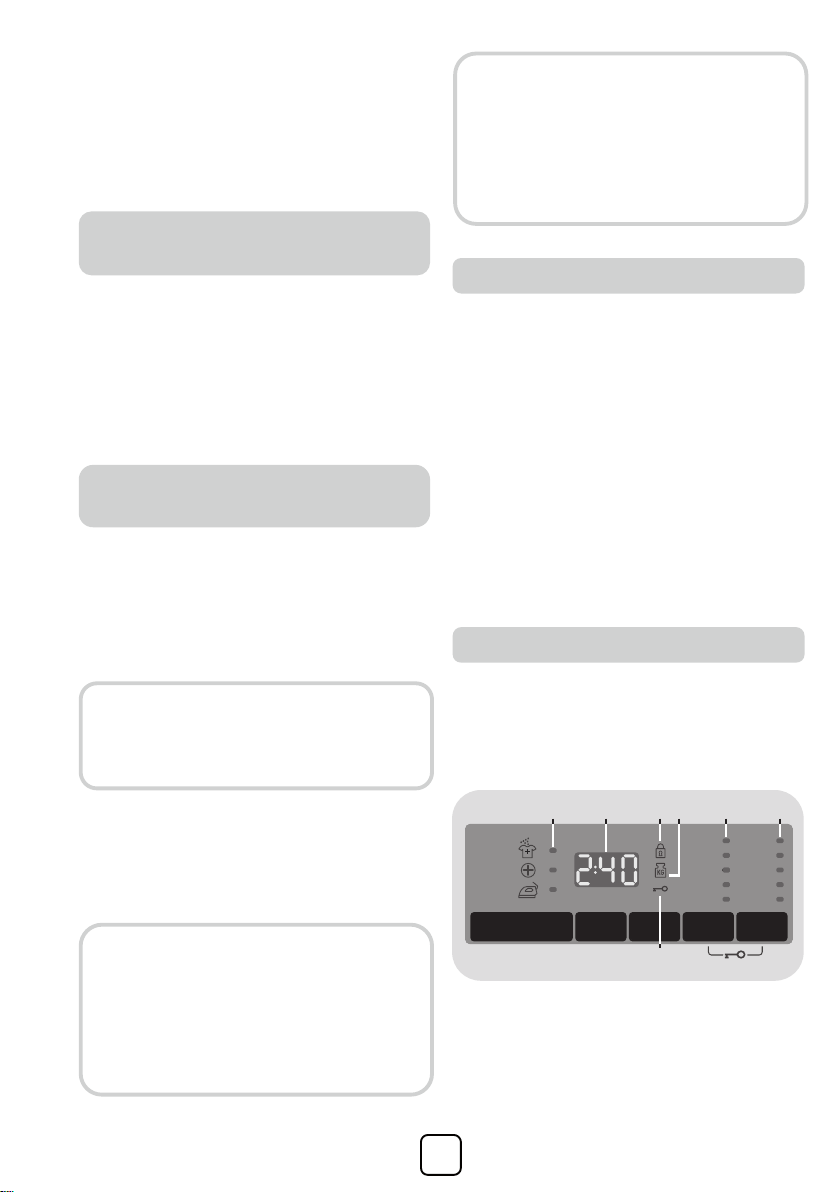

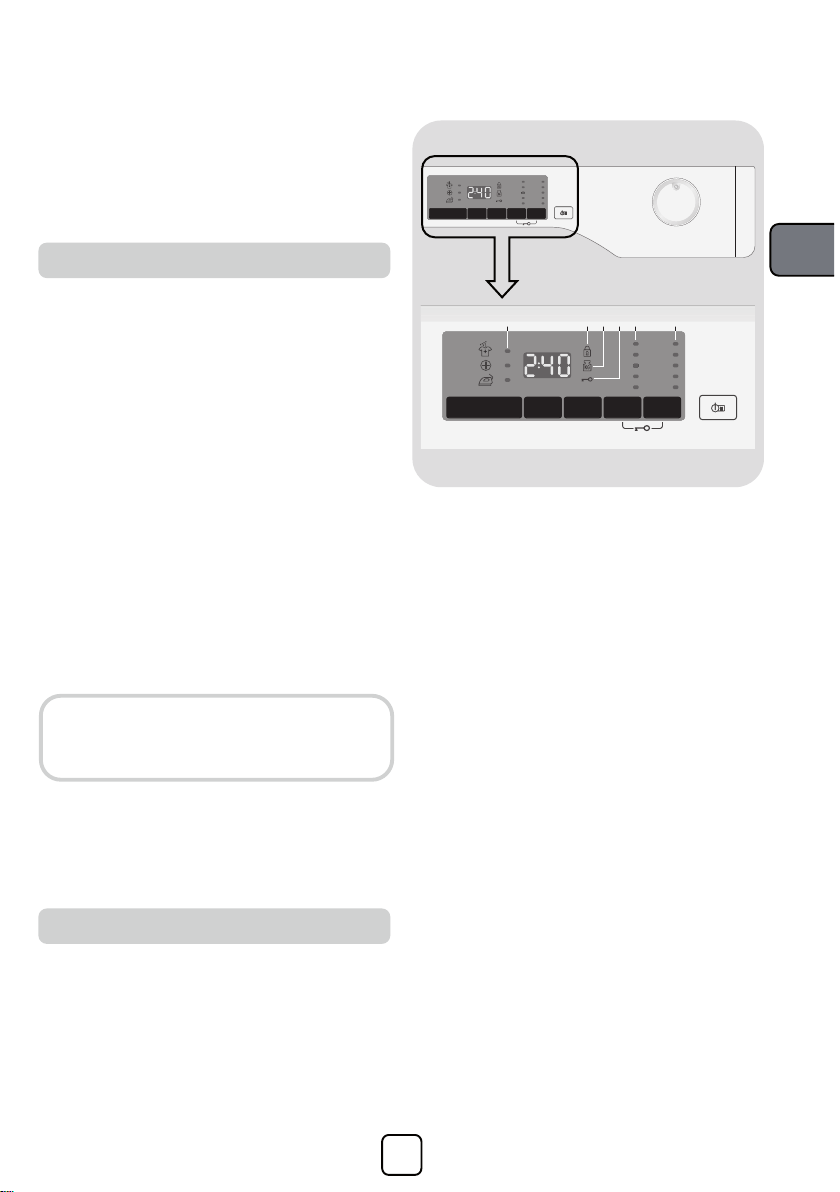

I MN O P

DCEFGB

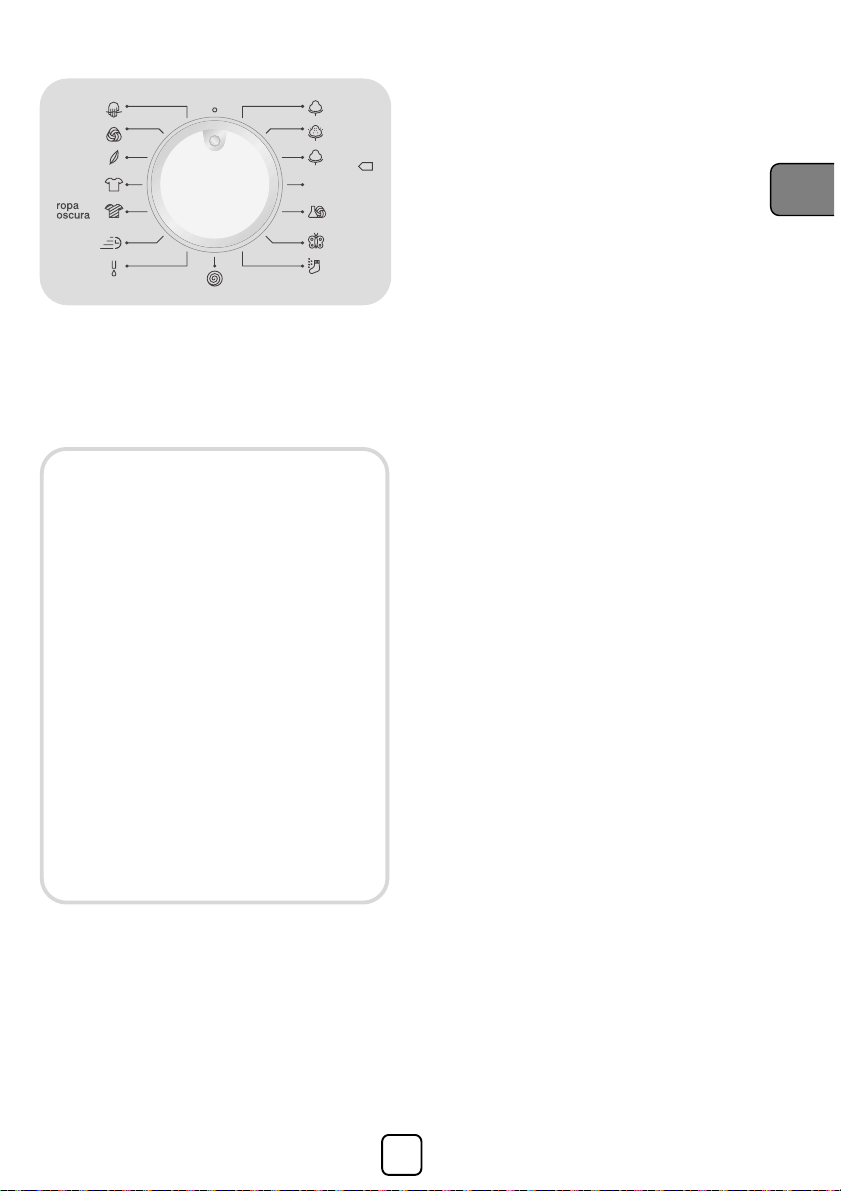

A Programme selector with OFF

position

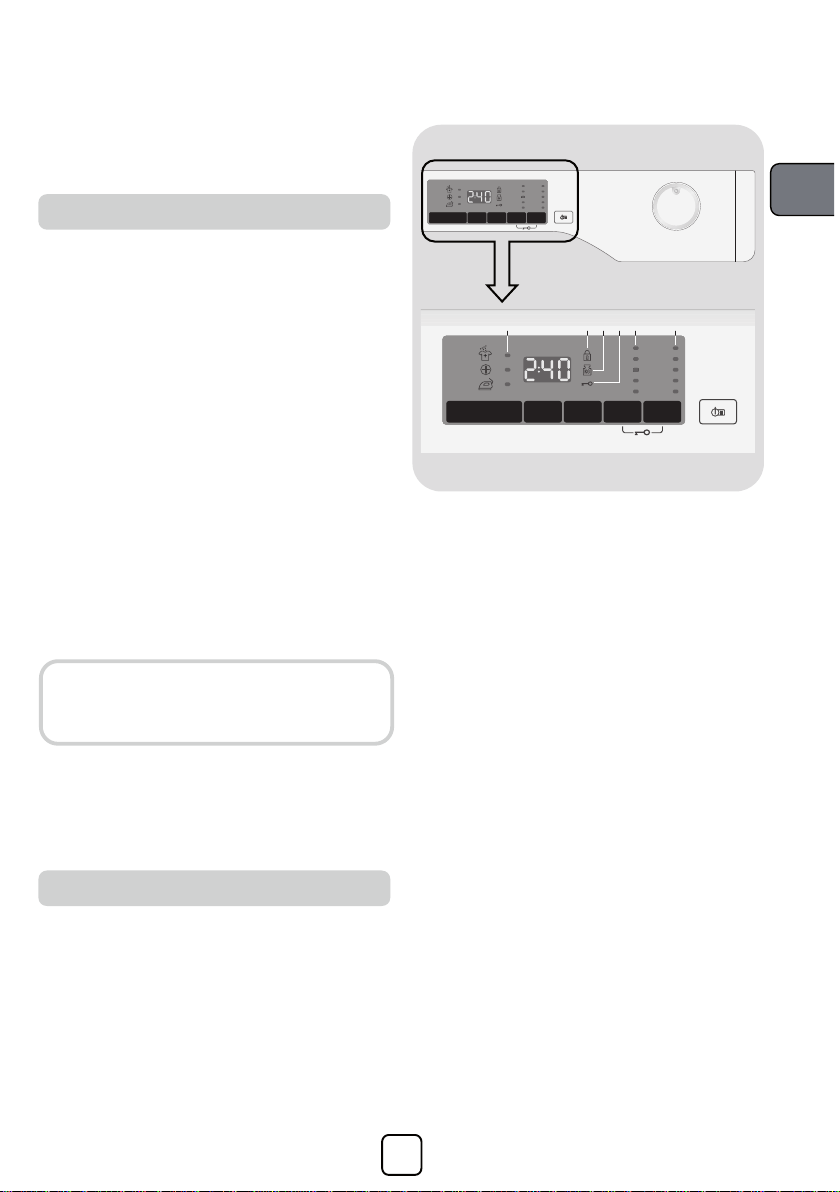

B START/PAUSE button C DELAY START button D OPTIONS button E QUICK / STAIN LEVEL button F TEMPERATURE SELECTION

button

G SPIN SPEED button F+G KEY LOCK

H Digital display I OPTIONS indicator lights

L DOOR LOCKED indicator light

M KG LOAD indicator light

N KEY LOCK indicator light

O TEMPERATURE SELECTION

indicator lights

P SPIN SPEED indicator lights

Page 14

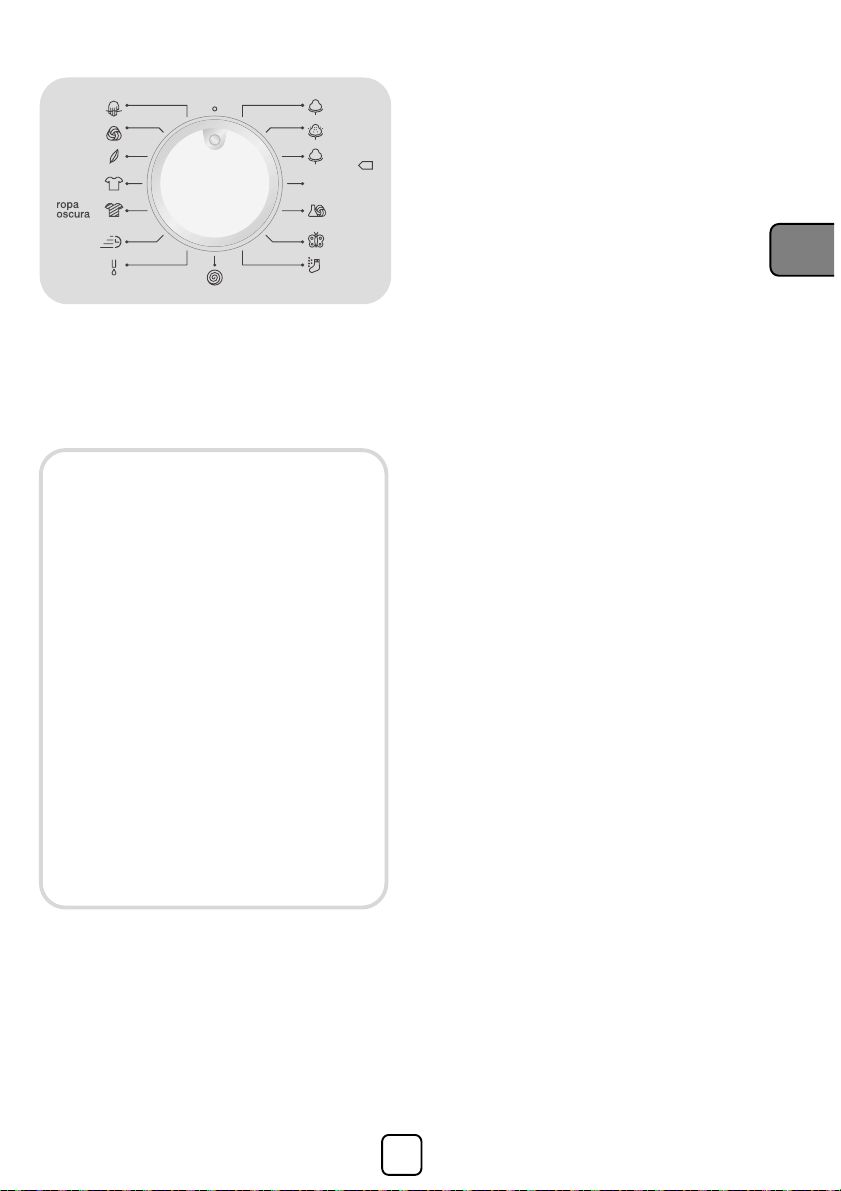

PROGRAMME selector with OFF

position.

Opening the door

A special safety device prevents the door from being opened immediately after the end of the cycle. Wait for 2 minutes after the wash cycle has finished and the "Door Security" light has gone out before opening the door.

position

When the programme selector is turned, the display lights up to show the settings for the programme selected. For energy saving, at the end of the cycle or with an inactivity period, the display level contrast will decrease.

NOTE: To switch the machine off, turn the programme selector to the OFF

Press the START/PAUSE button to start the selected cycle.

Once a programme is selected the

programme selector remains stationary on the selected programme till cycle ends.

Switch off the washing machine by turning the selector to OFF.

The programme selector must be returned to the OFF position at the end of each cycle or when starting a subsequent wash cycle prior to the next programme being selected and started.

START/PAUSE button

Close the door BEFORE selecting the button START/PAUSE.

Press to start the selected cycle.

When the START/PAUSE button has been pressed, the appliance can take few seconds before it starts working.

ADD OR REMOVE ITEMS AFTER THE PROGRAMMES HAS STARTED (PAUSE)

Press and hold the START/PAUSE button for about 2 seconds (some indicator light and the time remaining indicator will flash, showing that the machine has been paused).

Wait 2 minutes until the safety device

unlocks the door.

Before you open the door, please check water level is below the door opening to avoid flooding.

After you have added or removed items, close the door and press the START/PAUSE button (the programme will start from where it left off).

CANCELLING THE PROGRAMME

To cancel the programme, set the

selector to the OFF position.

DELAY START button

This button allows you to pre-programme

the wash cycle to delay the start of the cycle for up to 24 hours.

To delay the start use the following procedure:

- Select the required programme.

- Press the delay start button once to

activate it (h00 appears on the display) and then press it again to set a 1 hour delay (h01 appears on the display). The pre-set delay increases by 1 hour each

Page 15

time the button is pressed, until h24 appears on the display, at which point pressing the button again will reset the delay start to zero.

- Confirm by pressing the START/PAUSE

button. The delay countdown will begin and when it has finished the programme will start automatically.

It is possible to cancel the delay start by

turning the programme selector to OFF.

If there is any break in the power supply while the machine is operating, a special memory stores the selected programme and, when the power is restored, it continues where it left OFF.

The option buttons should be selected before pressing the START/PAUSE button.

OPTIONS button

This button allows you to choose between three different options:

- EXTRA RINSE

This option allows you to add one rinse at

the end of the washing cycle and is useful for people with delicate and sensitive skin, for which a small amount of detergent residue can cause irritations or allergies.

It is also recommended to use this

function for the children clothes and for the washing of heavily soiled items, which requires a lot of detergent to be used, or for the washing of toweling items whose fibres mostly have the tendency to hold the detergent.

- HYGIENE +

Activated when you set 60°C of temperature. This option allows deep cleaning of your clothes by maintaining the same temperature for the whole wash.

- EASY IRON

This function allows you to minimizes creases as much as possible, eliminating the intermediate spins or reducing the intensity of the last one.

If an option is selected that is not compatible with the selected programme then the option indicator light first flashes and then goes off.

QUICK / STAIN LEVEL button

This button allows you to choose between two different options, depending on the selected programme.

- QUICK

The button becomes active when you select the QUICK (14/30/44 Min.) programme on the knob and allows you to select one of three durations indicated.

- STAIN LEVEL button

Once the programme has been selected

the wash time set for that programme will be automatically shown.

This option allows you to choose between 3 levels of wash intensity modifying the length of the programme, depending on how much the fabrics are soiled (can only be used on some programmes as shown in the table of programmes).

TEMPERATURE SELECTION button

! This button allows you to change the

temperature of the wash cycles.

It is not possible to raise the temperature

over the maximum allowed for the programme, in order to protect the fabrics.

If you want carry out a cold wash all the indicators must be off.

Page 16

SPIN SPEED button

By pressing this button, it is possible to



reduce the maximum speed, and if you wish, the spin cycle can be cancelled.



If the label does not indicate specific information, it is possible to use the maximum spin expected in the program.

To prevent damage to the fabrics, it is not possible to increase the speed over the maximum allowed for the programme.

To reactivate the spin cycle press the



button until you reach the spin speed you would like to set.



It is possible to modify the spin speed without pausing the machine.

An over dosing of detergent can cause excessive foaming. If the appliance detects the presence of excessive foam, it may exclude the spinning phase or extend the duration of the program and increase water consumption.

The machine is fitted with a special electronic device, which prevents the spin cycle should the load be unbalanced. This reduces the noise and vibration in the machine and so prolongs the life of your machine.

KEY LOCK

Pressing simultaneously the buttons



TEMPERATURE SELECTION and SPIN SPEED for about 3 seconds, the

machine allows you to lock the keys. In this way, you can avoid making accidental or unwanted changes if a button on the display is pressed accidently during a cycle.



The key lock can be simply cancelled by pressing the two buttons simultaneously again or turning off the appliance.

Digital Display

The display’s indicator system allows you to be constantly informed about the status of the machine.

2 3 4 6 7

1) OPTIONS INDICATOR LIGHTS

The indicator lights show the options that can be selected by the relevant button.

2) CYCLE DURATION



When a programme is selected the display automatically shows the cycle duration, which can vary, depending on the options selected.

During the initial filling phase of the cycle



the machine calculates the actual cycle time needed based on the load size, content and options selected. The real time of the wash will then be displayed. This time can recaulculate during the wash depending on detergent levels and load balancing.

3) DOOR LOCKED INDICATOR LIGHT



The indicator light is illuminated when the door is fully closed.

Close the door BEFORE selecting the START/PAUSE button.

Page 17

the START/PAUSE button.

When START/PAUSE is pressed on the machine with the door closed, the indicator will flash momentarily and then illuminate.

If the door is not properly closed, the light will continue to flash for about 7 seconds, after which the start command will be automatically cancelled. In this case, close the door in the proper way and press

A special safety device prevents the door from being opened immediately after the end of the cycle. Wait for 2 minutes after the wash cycle has finished and the DOOR LOCKED light has gone out before opening the door. At the end of the cycle turn the programme selector to OFF.

4) Kg LOAD INDICATOR LIGHT (function active only on Cotton and Synthetics programmes)

During the first minutes of the cycle, the

"Kg LOAD" indicator will remain on while the intelligent sensor will weigh the laundry and adjust the cycle time, water and electricity consumption accordingly.

Through every wash phase "Kg LOAD"

allows to monitor information on the wash load in the drum and in the first minutes of the wash it:

- adjusts the amount of water required;

- determines the length of the wash cycle;

- controls rinsing according to the type of fabric selected to be washed it;

- adjusts the rhythm of drum rotation for the type of fabric being washed;

- recognises the presence of too much soap suds, and if necessary, adjust the amount of rinse water.

- adjusts the spin speed according to the load, thus avoiding any imbalance.

5) KEY LOCK INDICATOR LIGHT

The indicator light show that the keys are locked.

6) WASH TEMPERATURE INDICATOR LIGHTS

This show the washing temperature of the selected programme that can be changed (where allowed) by the relevant button. If you want carry out a cold wash all the indicators must be off.

7) SPIN SPEED INDICATOR LIGHTS

This show the spin speed of the selected programme, you can reduce or omit by the relevant button.

Page 18

Table of programmes

PROGRAMME

prelavado

eco 20°C

delicado

aclarado

centrifugado

desagüe

algodón

90°C

algodón

mixto

Cotton 90°C

prewash

Mix

Cotton

Eco 20°C

Delicate

Rinse

Spin

Drain

(see control panel)

5 6 7 8 9 10 11 12

2,5 3 3,5 4 4,5 5 5,5 6

2 2 2,5 2,5 2,5 2,5 2,5 3

- - - - - - - -

(MAX.)

90°

60°

20°

60°

40°

14'

rápido

44'

Dark colour

camisas

seda

lana

a mano

Shirts

Hand Wash

Quick

Silk

Wool

1 1 1 1,5 1,5 1,5 1,5 2

1,5 2 2,5 2,5 2,5 2,5 2,5 3

30'

3 3 3,5 3,5 3,5 3,5 3,5 4

2,5 3 3,5 4 4,5 5 5,5 6

1 1 1 2 2 2 2 2,5

30°

40°

30°

40°

30°

Page 19

ACCORDING TO (EU) No 1015/2010 and

a mano

lana

seda

camisas

rápido

desagüe

centrifugado

Please read these notes:

* Maximum load capacity of dry clothes,

according to the model used (see control panel).

** STANDARD COTTON PROGRAMMES

No 1061/2010.

COTTON PROGRAMME WITH A TEMPERATURE OF 60°C.

COTTON PROGRAMME WITH A TEMPERATURE OF 40°C.

These programmes are suitable to clean normally soiled cotton laundry and they are the most efficient programmes in terms of combined energy and water consumptions for washing cotton laundry. These programmes have been developed to be compliant with the temperature on the wash label on the garments and the actual water temperature may slightly differ from the declared temperature of the cycle.

algodón

90°C

algodón

prelavado

algodón

eco 20°C

mixto

delicado

aclarado

When a programme is selected, on the display is shown the recommended wash temperature that can be reduced (where allowed) by the relevant button.

2) For the programmes shown you

can adjust the duration and intensity of the wash using the STAIN LEVEL button.

Selecting the QUICK program on the knob, it will be possible to select with the QUICK button, one of the three quick programs available among 14’, 30’ and 44’.

Page 20

t t

t f

s y

r t r

Programmes selection

To clean different types of fabrics and various levels of dirt, the washing machine has specific programs to meet every need of washing (see table of programmes).

Cotton 90°C

An intensive wash. The final spin a maximum speed gives more efficien removal.

Cotton pre-wash

This programme has been designed to remove the stronger stains from cotton white clothes. The prewash guarantees the tough dirt removal. Add into compartmen "1" a quantity of detergent equal to 20% o that used for main wash.

Cotton

This program is suitable to clean normally soiled cotton laundry and it is the most efficient program in terms of combined energy and wate consumptions for washing cotton laundry.

Eco 20°C

This innovative programme, allows you to wash different fabrics and colours together, such a cottons, synthetics and mixed fabrics at onl 20°C and provides an excellent cleaning performance. Consumption on this program is about 40% of a conventional 40°C. cotton wash.

Mix

The washing and rinsing optimise the speed and rhythm of the drum action and water levels. The gentle spin avoids creases formation in the fabric.

Delicate

This program has reduced periods of drum rotation during the cycle and is particularly

Spin

Programme "SPIN" carries out a maximum spin (which can be reduced by using the correct button).

Drain

This programme drains out the water.

Quick (14/30/44 Min.)

Washing cycle suggested for low loads and slightly dirty. With this program it is recommended to reduce the quantity of detergent normally used, in order to avoid unnecessary waste. Selecting the

QUICK

program and acting on the button you can choose one of three programs available.

Dark colour

Program designed to mix all dark garments and to avoid the loss of colour and the formation of creases. We recommend the use of liquid detergent.

Shirts

The washing cycle is optimized to reduce the creation of creases, keeping an excellent washing performance. It is also possible to further reduce the spin speed, to ensure an easier ironing.

Silk

Special program for silk fabrics that can be wash with a washing machine washable. The rotations of the drum are delicate, the temperature does not exceed 30°C and the program ends with a gentle spin.

Wool

This program performs a wash cycle dedicated to the wool fabrics that can be washed in a washing machine, or the articles to be washed by hand.

Hand Wash

Program for hand wash only clothes, the program ends with 3 rinses and a slow spin.

suitable or washing delicate fabrics. The wash cycle and rinses are carried out with a high level of water to ensure the bes performance.

Rinse

This program performs 3 rinses with an intermediate spin (which can be reduced o excluded by using the appropriate button) . I is used for rinsing any type of fabric, fo example after a wash carried out by hand.

Page 21

7. THROUBLESHOOTING AND WARRANTY

If you believe the washing machine is not working correctly, consult the quick guide provided below which includes some practical tips on how to fix the most common problems.

ERROR CODE FORMAT

Models with a display: the error is shown by a number preceded by the letter “E” (example: E2 = Error 2).

Models without display: an error is shown by a sequence of flashes of every LED. The error code is shown by the number of flashes followed by a pause of 5 seconds (example: two flashes – pause 5 seconds – two flashes – repeating = Error 2).

Error shown Possible causes and practical solutions

E2 (with display) 2 flashes of the LEDs (without display)

E3 (with display) 3 flashes of the LEDs (without display)

E4 (with display) 4 flashes of the LEDs (without display)

E7 (with display) 7 flashes of the LEDs (without display)

Any other code

The machine cannot load water.

Make sure the water supply tap is open. Make sure the water supply hose isn’t bent, kinked or trapped. Make sure the drain pipe is at the proper height (see installation section). Close the water supply tap, unscrew the filler hose from the back of

the washing machine and make sure the “anti-sand” filter is clean and not blocked.

The washing machine does not drain water.

Make sure the filter is not clogged. Make sure the drain hose isn’t bent, kinked or trapped. Make sure the home drainage system is not blocked and is allowing water to flow through without obstruction. Try to drain the water in the sink.

There is too much foam and/or water. Ensure the correct amount of detergent is being used and the

detergent is designed for use in a washing machine. Door problem.

Make sure the door is correctly closed. Make sure the clothes inside the drum are not preventing the door from closing fully.

If the door is locked, turn off and unplug the washing machine from the electrical supply socket, wait 2-3 minutes and reopen the door.

Turn off and unplug the washing machine, wait a minute. Turn on the machine and restart a program. If the error occurs again contact an Authorised Customer Service Centre directly.

Page 22

OTHER ANOMALIES

Problem Possible causes and practical solutions

The washing machine does not work / start

Water leaked on the floor near the washing machine

The washing machine does not spin

Strong vibrations / noises are heard during the spin cycle

Make sure the product is plugged into a working supply socket. Make sure power is on. Make sure the wall socket is working, testing it with another appliance such as a lamp. The door may not be correctly closed: open and close it again. Check whether the required program was correctly selected and the start button pressed. Make sure the washing machine is not in pause or time delay mode. This may be due to a leak from the seal between the tap, supply hose and fill valve; in this case, replace it and tighten the hose connections correctly. Make sure the front filter is correctly closed. The machine is fitted with a detection system that protects the load and product from damage if the load is not balanced before spinning. This may result in:-

• The machine attempts to balance the load, increasing the time of spin.

• Reduction of the speed of spin to decrease vibrations and noise.

• The spin cycle aborting to protect the machine and load.

If this is experienced remove the load de-tangle it, reload it and restart the spin program. This could be due to the fact that water has not been completely drained: wait a few minutes. If the problem persists, see Error 3 section. Some models include a "no spin" function: make sure it is not selected. Check which options are selected and their effect on the spin cycle.

Excessive detergent can impede the spin cycle, ensure the correct amount of detergent is being used.

The washing machine may not be fully levelled: if necessary, adjust the feet as indicated in the specific section. Make sure transport screws, rubber bungs and spacer tubes were removed. Make sure there are no foreign objects inside the drum (coins, hinges, buttons, etc…).

The standard manufacturer warranty covers faults caused by electrical or mechanical faults in the product due to an act or omission of the manufacturer. If a fault is found to be caused by factors outside the product supplied, miss-use or as a result of the instructions on use not being followed, a charge may be applied.

Page 23

Authorised Customer Service Centre.

spare parts, that are available at our Authorised Customer Service Centres.

Moreover, it also reserves the right to

The use of ecological detergents without phosphates may cause the following effects:

- cloudier rinse drain water: This effect is

tied to the suspended zeolites which do not have negative effects on rinse efficiency.

- white powder (zeolites) on laundry at the end of the wash: this is normal, the powder is not absorbed by fabric and does not change its colour. To remove the zeolites, select a rinse programme. In the future consider using slightly less detergent.

- foam in the water at last rinse: this does not necessary indicate poor rinsing. Consider using less detergent in future washes.

- abundant foam: This is often due to the anionic surfactants found in the detergents which are hard to eliminate from laundry.

In this case, do not re-rinse to eliminate

these effects: it will not help at all. We suggest conducting a maintenance wash using a proprietary cleaner.

If the problem persists or if you suspect a

malfunction, immediately contact an

It is always recommended to use original

Warranty

The product is guaranteed under the terms and conditions stated on the certificate included with the product. The warranty certificate must be duly filled in and stored, so as to be shown to the Authorised Customer Service Centre in case of need. Proof of purchase must be made available at the time of any warranty related repair.

The manufacturer declines all responsibility for any printing errors in the booklet included with this product.

make any changes deemed useful to its products without changing their essential characteristics.

Page 24

Page 25

Residuos de Aparatos Eléctricos y

Los RAEE contienen tanto sustancias contaminantes (que pueden repercutir negativamente en el medio ambiente) como componentes básicos (que pueden reutilizarse). Es importante que los RAEE

forma adecuada, todos los agentes contaminantes. Igual de importante es

La gente puede desempeñar una función importante a la hora de asegurarse de que los RAEE no se convierten en un problema

ambiental; es crucial seguir algunas

Los RAEE no han de tratarse como

Los RAEE han de depositarse en los puntos de recogida habilitados para ello que gestiona el ayuntamiento o empresas

os países

se ofrece la posibilidad de recogida a

En muchos países, cuando la gente compra un nuevo dispositivo, el antiguo se puede entregar al vendedor, quien lo recoge de forma gratuita (un dispositivo antiguo por cada dispositivo adquirido) siempre que el equipo entregado sea similar y disponga de

Lea atentamente este manual de instrucciones para aprender a usar la lavadora de manera correcta y segura y para obtener consejos útiles acerca de su mantenimiento.

lea atentamente este manual de instrucciones para optimizar su funcionamiento. Conserve el manual por su fuera necesario utilizarlo posteriormente.

Compruebe que además del manual de instrucciones le hayan entregado el certificado de garantía, la información sobre centros de servicio técnico y la etiqueta de eficiencia energética. Compruebe también que le hayan entregado la clavija, el codo para la manguera de desagüe y la cubeta para detergente (o lejía en algunos

Antes de usar su nueva lavadora,

modelos). Conserve todos estos accesorios.

Todos los productos están identificados con un único código o número de serie de 11 caracteres, que figura en una etiqueta adherida al aparato (puerta de carga) o en el sobre que se encuentra dentro de la lavadora. El código es una especie de documento de identidad, necesario para registrar el producto y para solicitar la asistencia del Servicio de Atención al Cliente.

Normas ambientales

Este dispositivo tiene el distintivo de la directiva europea 2012/19/UE sobre

Electrónicos (RAEE).

se sometan a tratamientos específicos con el objeto de extraer y eliminar, de

recuperar y reciclar todo el material posible.

medio normas básicas:

residuos domésticos.

contratadas para ello. En much

domicilio de los RAEE de mayor volumen.

las mismas funciones que el adquirido.

Índice

1. NORMAS DE SEGURIDAD

2. INSTALACIÓN

3. CONSEJOS PRÁCTICOS

4. LIMPIEZA Y MANTENIMIENTO

5. GUÍA RÁPIDA

6. CONTROLES Y PROGRAMAS

DIAGNÓSTICO DE AVERÍAS Y GARANTÍA

Page 26

1. NORMAS DE SEGURIDAD

Este producto es exclusivamente para uso doméstico o similar:

− zona de cocina para el personal de tiendas, oficinas y otros entornos laborales;

− granjas;

Huéspedes

− u otros entornos residenciales;

− hostales (B&B).

No se recomienda el uso de este producto con fines diferentes del doméstico o similar, por ejemplo, con fines comerciales o profesionales. El empleo de la lavadora con fines no recomendados puede reducir la vida útil del artefacto e invalidar la garantía. Todos los daños, averías o pérdidas ocasionados por un uso diferente del doméstico o similar (aunque ese uso se realice en un entorno doméstico) no serán reconocidos por el fabricante en la medida en que lo permita la ley.

Este electrodoméstico puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales limitadas o que carezcan de la experiencia y el conocimiento necesarios, siempre y cuando estén supervisadas por una persona encargada de velar por su

de hoteles, moteles

seguridad o hayan sido instruidas en su utilización de manera segura. Los niños no deben jugar con el electrodoméstico. Los niños no deben ocuparse del mantenimiento ni de la limpieza del electrodoméstico, salvo que estén supervisados una persona encargada de velar por su seguridad.

Vigile a los niños de manera

que se asegure que no juegan con el aparato.

Los niños menores de 3 años se deben mantener lejos a menos que estén supervisados de forma continua.

Si el cable de alimentación está dañado, por seguridad debe reemplazarlo el fabricante, un técnico del Servicio de Atención al Cliente o una persona debidamente cualificada.

Sólo deben emplearse las

mangueras de suministro de agua proporcionadas con el electrodoméstico. No reutilizar mangueras de lavadoras antiguas

La presión de agua debe estar entre 0,05 MPa y 0,8 MPa.

Ninguna alfombrilla debe obstruir las rejillas de ventilación situadas en la base de la lavadora.

Para apagar la lavadora, la marca del mando de programación tiene que estar en posición vertical. Si no es así, la lavadora está

Page 27

encendida (solo para modelos con mando programador).

Una vez instalado el electrodoméstico, se debe poder acceder fácilmente al enchufe.

La capacidad máxima de colada seca depende del modelo usado (ver panel de control).

Para consultar la ficha del producto, visitar la web del fabricante.

Instrucciones de seguridad

! Desenchufar la lavadora y

cerrar el grifo del agua antes de proceder a su limpieza o a cualquier operación de mantenimiento.

Asegurarse de que la toma de corriente tenga conexión a tierra. Si no se dispone de toma con conexión a tierra, llamar a un técnico especializado.

No utilizar adaptadores, regletas ni alargues.

No desenchufar la lavadora tirando del cable de alimentación ni del aparato.

No instalar la lavadora en el exterior, ni exponerla a la lluvia, a los rayos del sol, o a otros factores ambientales.

Para transportar la lavadora, no levantarla sosteniéndola de los mandos ni de la cubeta del detergente y no apoyarla sobre la puerta de carga. Para levantar la lavadora, se recomienda la colaboración de al menos dos personas.

En caso de fallo o mal funcionamiento, apagar la lavadora, cerrar el grifo del agua y no intentar repararla. Llamar de inmediato al Servicio de Atención al Cliente y utilizar sólo piezas de recambio originales. El incumplimiento de estas instrucciones puede afectar la seguridad del aparato.

ATENCIÓN: el agua puede alcanzar temperaturas muy elevadas durante el ciclo de lavado.

Asegurarse de que no quede

agua residual en el tambor antes de abrir la puerta de carga.

Al mostrar el logo

marcado en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente, establecidos en la legislación de este producto.

Page 28

Retirar las cintas que sostienen el tubo, cuidando de no dañar ni el

que

se encuentran en la parte posterior

, tal y

orificios que

quedan tras retirar los tornillos con

e que contiene las

después de cortar las cintas de

seguros de

seguros de transporte pueden caer dentro de la lavadora. Para quitarlos, inclinar el aparato hacia delante de modo de poder cogerlos. Obstruir los orificios que quedan tras retirar los tornillos con los tapones que se

Colocar la lámina sintética en la parte inferior, tal y como se muestra

, según el

2. INSTALACIÓN

tubo ni el cable de alimentación.

Extraer los 2 o 4 tornillos (A)

de la lavadora y quitar los dos 2 4 seguros de transporte (B) como se muestra en la figura 1.

Obstruir los 2 o 4

los tapones que se encuentran en el sobr instrucciones.

Para lavadoras de encastre

manguera, extraer los 3 o tornillos (A) y los 3 o 4 transporte (B).

En ciertos modelos, 1 o más

encuentran en el sobre.

ATENCIÓN:

los niños no deben jugar con los materiales de embalaje.

en la figura 2 (A, B o C modelo).

Page 29

Coloque la plantilla sobre la parte interior de la puerta del mueble. Es posible montar las bisagras y el imán de cierre en

izquierdo, según sus necesidades. Marque las posiciones de los orificios para los tornillos y, a

Fije las bisagras en su posición

en su posición

en el lado derecho o izquierdo, según sus necesidades de instalación. Coloque el soporte de plástico

debajo de la placa y fíjelo

Instrucciones para el montaje de la puerta del mueble

el lado derecho o

continuación,realice los orificios

con una taladradora.

con los 4 tornillos suministrados (A).

Fije el imán (B) con el tornillo (C).

Monte la placa (D)

(E) en su posición con el tornillo (F).

Coloque la tapa (G) en la posición inferior.

Page 30

máximo de 840 mm. Para ajustar

en cada pata y sustitúyalas por

Monte la puerta del mueble en la parte delantera de la lavadora con las bisagras. Coloque los separadores bajo las bisagras (I) y, a continuación, fíjelos en su posición con el tornillo (H).

Se aconseja montar la puerta del mueble de modo que se abra hacia la izquierda, que es la misma dirección en que lo hace la puerta de la lavadora. Esto dejará más espacio cuando cargue la lavadora.

Coloque la lavadora en un hueco con las medidas de la imagen de la derecha. Se puede colocar un

zócalo en la parte delantera del electrodoméstico, pero su altura debe determinarla la altura de la lavadora.

Las 4 patas ajustables permiten que la altura de la lavadora se pueda ajustar de 820 mm a un

600

min.

600

825

820

596

570

la altura, retire las tuercas instaladas

las tuercas de 5 mm

suministradas. Eleve las patas a la altura deseada y ajuste completamente la tuerca de seguridad a la base de la lavadora.

Page 31

Conectar la manguera de agua al grifo

, empleando únicamente la manguera

suministrada con el electrodoméstico (no

tienen una o más

Un dispositivo

situado en el tubo de alimentación impide

el tubo está deteriorado. En caso de avería, aparece una marca de color rojo en la ventana

que indica que debe reemplazarse el

tubo. Para extraer la tuerca, presionar el

TUBO DE ALIMENTACIÓN

: Si el tubo

pierde agua, el depósito

contiene agua que permite que se complete el ciclo de lavado. Al finalizar el ciclo, solicitar al Servicio de Atención al Cliente el

La lavadora debe quedar cerca de la pared en su parte posterior, evitando que el tubo quede doblado o deformado. Ubicar el tubo de descarga en el

temente, conectarlo al desagüe de la pared a 50 cm de altura como mínimo, con un diámetro mayor

min 50 cm max 85 cm

+2,6 mt

max

max 100 cm

min 4 cm

min 50 cm max 85 cm

+2,6 mt

max

max 100 cm

min 4 cm

Conexión a la red de agua

(fig. 3)

reutilizar mangueras antiguas).

ALGUNOS MODELOS de las siguientes características:

AQUASTOP (fig.

la entrada de agua si

"A",

dispositivo de bloqueo unidireccional "B".

AQUAPROTECT –

CON PROTECCIÓN (fig. 5)

principal "A" transparente "B"

reemplazo del tubo de entrada d agua.

4):

Instalación

fregadero o, preferen

que el tubo de la lavadora (fig. 6).

Page 32

Nivelar el electrodoméstico ajustando las



patas fig. 7 :

a. girar la tuerca en el sentido de las

agujas del reloj para extraer el tornillo;

b. girar la pata regulable hasta que toque

el suelo;

c. bloquear el movimiento de la pata

insertando la tuerca hasta que toque la parte inferior de la lavadora.

Enchufar el aparato.



ATENCIÓN: si es necesario reemplazar el cable de alimentación, solicitar la asistencia del Servicio de Atención al Cliente.

Cubeta para detergente

La cubeta se divide en tres compartimentos (fig. 8)::



compartimento "1": detergente para el prelavado;



compartimento “ ”: otros productos líquidos como suavizantes, almidón, fragancias, etc;

ATENCIÓN: sólo deben emplearse productos líquidos. La lavadora está configurada para dosificar automáticamente los productos durante el último aclarado.



compartimento "2": detergente para el lavado.

ATENCIÓN:

algunos detergentes no son fáciles de limpiar. Si se utilizan detergentes de este tipo, emplear el contenedor especial

ubicarlo dentro del tambor (fig. 9

Page 33

Consejos para colocar la ropa

de color con bajo nivel de suciedad.

3. CONSEJOS PRÁCTICOS

en la lavadora

ATENCIÓN: Al clasificar las prendas, asegurarse de:

- quitar objetos metálicos como broches, ganchos, monedas, etc.;

- abotonar fundas, cerrar cremalleras, ajustar cinturones y cintas;

- retirar enganches de las cortinas;

- leer las instrucciones de lavado de cada prenda;

- tratar previamente las manchas difíciles con productos especiales.

! Al lavar alfombras, mantas o prendas

pesadas, se recomienda desactivar la función de centrifugado.

Para lavar lana, asegúrate de que la prenda puede ser lavada a máquina. Verifica la etiqueta de la prenda.

Sugerencias útiles para el usuario

Cómo usar su lavadora de forma respetuosa con el medio ambiente y con el máximo ahorro.

Cargar al máximo la lavadora

Para ahorrar energía, detergente y tiempo,

se recomienda cargar al máximo la lavadora. Es posible ahorrar hasta un 50% de energía con una única colada de carga llena, en lugar de dos coladas a media carga.

¿Cuándo es necesario el prelavado?

¡Sólo cuando las prendas están muy sucias! Cuando la ropa tiene una suciedad normal, es posible ahorrar entre un 5% y un 15% de energía si no se utiliza la función de prelavado.

¿Qué temperatura de lavado se debe seleccionar?

Si se emplea un quitamanchas o se sumergen las prendas manchadas antes

de lavarlas en la lavadora, se reduce la necesidad de seleccionar un programa de lavado de alta temperatura. Seleccionando el programa de lavado a 60ºC se puede ahorrar hasta un 50% de energía.

Antes de utilizar un programa de secado (LAVASECADORAS)

AHORRE energía y tiempo seleccionando

una velocidad de centrifugado elevada para reducir el contenido de agua en la colada antes de utilizar un programa de secado.

A continuación se proporciona una guía rápida con consejos y recomendaciones sobre el uso de detergente a distintas temperaturas. Se recomienda leer siempre las instrucciones de cada detergente para utilizarlo correctamente y en las cantidades adecuadas.

Para lavar ropa blanca muy sucia y obtener excelentes resultados, emplear programas para algodón con temperaturas de 60°C o superiores y un detergente en

polvo normal con agentes blanqueadores.

Para temperaturas de lavado de 40°C a 60°C, se debe elegir un detergente

apropiado para el tipo de género y el nivel de suciedad. Los detergentes en polvo normales dan excelentes resultados en el lavado de ropa muy sucia "blanca" o de colores resistentes, mientras que los detergentes en polvo para prendas de color son recomendables para el lavado de ropa

Para temperaturas de lavado inferiores a 40°C, se recomienda emplear

detergentes líquidos o adecuados para el lavado a bajas temperaturas.

Para el lavado de prendas de lana o seda, emplear sólo detergentes formulados especialmente para ese tipo de géneros.

Page 34

Recomendaciones para el traslado o para largos períodos de

4. LIMPIEZA Y MANTENIMIENTO

Para limpiar el exterior de la lavadora no usar productos abrasivos ni alcohol ni solventes; basta con pasar un paño húmedo. La lavadora no requiere cuidados especiales para mantenerla limpia. Mantener limpios los compartimentos de detergente y suavizante y el filtro. A continuación ofrecemos algunos consejos para el traslado o para largos períodos de inactividad de la lavadora.

Limpieza de la cubeta para el detergente

Es conveniente limpiar la cubeta para que no se acumulen restos de detergente y otros productos.

Retirar la cubeta haciendo un poco de fuerza, dejarla bajo el agua hasta que esté limpia y volver a colocarla en su sitio.

Limpieza del filtro

La lavadora está provista de un filtro especial que retiene los objetos de tamaño relativamente grande, como monedas o botones, que podrían obstruir el desagüe.

Sólo algunos modelos: extraiga el tubo,

saque el tapón y recoja el agua en un contenedor.

Antes de extraer el filtro, se recomienda colocar un paño absorbente en el suelo para evitar que se moje.

Girar el filtro en sentido contrario al de las agujas del reloj hasta que se detenga en la posición vertical.

Extraer el filtro, limpiarlo y volver a colocarlo girándolo en el sentido de las agujas del reloj.

Para volver a colocar todo en su sitio, repetir

los pasos previos siguiendo las instrucciones en sentido contrario.

inactividad de la lavadora

En el caso de que la lavadora estuviese

inactiva durante un largo período de tiempo en lugares a bajas temperaturas, se recomienda vaciar por completo los restos de agua que hayan quedado en el interior de los tubos.

Desenchufar la lavadora.

Soltar el tubo de la abrazadera y colocar el extremo en un recipiente en el suelo para vaciar toda el agua.

Volver a asegurar el tubo de desagüe con

la abrazadera una vez concluida la operación.

Page 35

5. GUÍA RÁPIDA

La lavadora regula automáticamente el nivel de agua según el tipo de ropa y la carga. Este sistema reduce el consumo energético y el tiempo de lavado.

Selección de programas

 Encender la lavadora y seleccionar el

programa de lavado.

Regular la temperatura de lavado si es



necesario y configurar las opciones necesarias.

 Pulsar la tecla INICIO/PAUSA para iniciar el

lavado.

En caso de que se interrumpa el suministro eléctrico cuando la lavadora está funcionando, una memoria especial guarda la configuración elegida y, cuando se restablece el suministro, la máquina reinicia el ciclo donde éste se ha interrumpido.

Al finalizar el programa, el mensaje "End"



aparecerá en el display o, en algunos modelos, todos los pilotos de los ciclos de lavado se encenderán.

Esperar hasta que la luz SEGURIDAD PUERTA se haya apagado antes de abrir la puerta.

Apagar la lavadora.



Para distintos tipos de lavado, consultar la tabla de programas y seguir los pasos indicados.

Datos técnicos

Presión en el circuito hidráulico:

min 0,05 Mpa / max 0,8 Mpa

Revoluciones de centrifugado:

ver tarjeta de datos.

Potencia absorbida/ Amperios del fusible de la red/ Tension:

ver tarjeta de datos.

6. CONTROLES Y PROGRAMAS

I MN O P

DCEFGB

A Selector de programas con

posición OFF

B Tecla INICIO/PAUSA C Tecla INICIO DIFERIDO D Tecla OPCIONES E Tecla RÁPIDOS / NIVEL DE

SUCIEDAD

Tecla SELECCIÓN TEMPERATURA

Tecla SELECCIÓN CENTRIFUGADO

F+G BLOQUEO DE TECLA H Display digital

I Indicadores OPCIONES L

Indicador SEGURIDAD PUERTA M Indicador KG LOAD N

Indicador BLOQUEO DE TECLA O Indicadores SELECCIÓN

TEMPERATURA P Indicadores SELECCIÓN

CENTRIFUGADO

Page 36

Apertura puerta

posición OFF

Un dispositivo de seguridad impide que la puerta se abra inmediatamente después del final del ciclo. Espere 2 minutos después de que el ciclo de lavado haya terminado y la luz de "Puerta de seguridad" se ha apagado antes de abrir la puerta.

PROGRAMA selector con

Cuando el selector de programa se activa la pantalla se ilumina para mostrar los ajustes para el programa seleccionado. Para el ahorro de energía, al final del ciclo o con un período de inactividad, el contraste nivel de visualización disminuirá.

NOTA: P

ara apagar la máquina, gire el selector de programas en la posición OFF

Accionar la tecla INICIO/PAUSA para

iniciar el ciclo seleccionado.

Una vez que se selecciona un programa el selector de programa se mantiene inmóvil en el programa seleccionado hasta que termine el ciclo.

Apague la lavadora girando el selector en la posición OFF.

El selector de programa se debe volver a la posición OFF al final de cada ciclo o cuando se inicia un ciclo de lavado posterior antes del próximo programa que se está seleccionado y se inicia.

Tecla INICIO/PAUSA

Cierre la puerta ANTES de seleccionar INICIO/PAUSA.

Presionar para iniciar el ciclo.

Cuando la tecla INICIO/PAUSA ha sido accionada, la lavadora puede tomar unos segundos antes de iniciar el cilo.

AÑADIR O ELIMINAR ELEMENTOS TRAS LOS PROGRAMAS HA COMENZADO (PAUSA)

Mantenga pulsado la tecla

INICIO/PAUSA durante unos 2 segundos (algunas luces indicadoras y

el indicador de tiempo restante parpadeará, indicando que la máquina se ha detenido).

Espere 2 minutos hasta que el dispositivo de seguridad permita abrir la puerta.

Antes de abrir la puerta, por favor comprueba que el nivel de agua está por debajo de la apertura de la puerta para evitar que se desborde.

Después de haber agregado o quitado elementos a la colada, cierre la puerta y presione la tecla INICIO/PAUSA (el programa se iniciará a partir de donde se detuvo).

CANCELACIÓN DE UN PROGRAMA

Para cancelar un programa, sitúe el selector en la posición OFF.

Tecla INICIO DIFERIDO

Esta opción le permite pre-programar el ciclo de lavado para iniciarlo con una posterioridad de hasta 24 horas.

Para diferir el inicio del ciclo:

- Introduzca el programa deseado.

Page 37

Tecla RÁPIDOS / NIVEL DE

- Pulse el botón una vez para activarlo

(h00 aparece en la pantalla) y luego pulse de nuevo para fijar un intervalo de 1 hora (h01 aparece en la pantalla). El retardo preestablecido aumenta en 1 hora cada vez que se pulsa el botón, hasta que aparezca h24 en la pantalla, y en ese momento, al pulsar el botón de nuevo, se restablecerá el inicio diferido a cero

Confirme pulsando la tecla INICIO/PAUSA La cuenta atrás comienza y cuando termina el programa se iniciará automáticamente.

Es posible cancelar el inicio diferido

girando el selector de programas a la posición OFF.

Si hay alguna interrupción en el suministro de energía mientras la lavadora está en funcionamiento, una memoria especial almacena el programa seleccionado y, cuando se restablezca la energía, continúa donde lo dejó.

Las opciones deberán seleccionarse antes de pulsar la tecla de INICIO/PAUSA.

Tecla OPCIONES

Esta tecla permite escoger entre tres opciones diferentes:

- ACLARADO EXTRA

Esta opción permite añadir un aclarado al

final del ciclo de lavado y está diseñado especialmente para las personas con pieles delicadas y sensibles, para las cuales el mínimo resto de detergente puede causarles irritación y alergia.

! Esta función también está recomendada

para las prendas de niños en caso de suciedad extrema, en los que se usa mucho detergente, o para el lavado de toallas cuyas fibras en su mayoría tienden a retener el detergente.

- HYGIENE +

Solo puedes activarla cuando hayas seleccionado una temperatura de 60ºC. Esta opción te permite higienizar tus prendas manteniendo la misma temperatura durante todo el lavado.

- PLANCHADO FÁCIL

Esta tecla le permite minimizar las arrugas al máximo eliminando las vueltas

intermedias o reduciendo la intensidad de las últimas vueltas.

Si escoges una opción que no es compatible con el programa seleccionado, el piloto correspondiente parpadeará primero y se apagará después.

SUCIEDAD

Esta tecla permite escoger entre dos opciones diferentes, dependiendo del programa seleccionado.

- RÁPIDOS

Esta tecla se activa cuando seleccionas el programa RÁPIDOS (14/30/44 Min.) en el mando y te permite seleccionar uno de los tres ciclos indicados.

- NIVEL DE SUCIEDAD

Una vez se ha seleccionado el programa, el tiempo de lavado establecido para ese programa se mostrará automáticamente.

Esta opción te permite escoger entre 3 niveles de intensidad de lavado, modificando la duración del programa, y dependiendo de la suciedad de las prendas (solo pueden usarse en algunos programas tal y como se muestra en la tabla de programas).

Page 38

Tecla SELECCIÓN TEMPERATURA



Esta tecla permite cambiar la temperatura de los ciclos de lavado.

 No se puede aumentar la temperatura

por encima del máximo permitido para cada programa, para conservar los tejidos.

Si deseas lavar con un programa frío,



todos los indicadores deben estar desconectados.

Tecla SELECCIÓN CENTRIFUGADO

Si pulsas esta tecla, es posible reducir la



velocidad máxima, y si lo deseas, puedes cancelar el ciclo de centrifugado.

Si la etiqueta no proporciona información



específica, significa que se puede usar el centrifugado máximo previsto por el programa.

Para evitar dañar los tejidos, no es posible aumentar la velocidad por encima del máximo permitido para cada programa.

 Para reactivar el ciclo de centrifugado,

pulsa la tecla hasta alcanzar la velocidad de centrifugado deseada.

Es posible modificar la velocidad de



centrifugado sin detener la lavadora.

La lavadora está equipada con un dispositivo electrónico que descarta el ciclo de centrifugado si la carga está desequilibrada. Esto reduce el ruido y la vibración en la lavadora, y prolonga la vida de la lavadora.

BLOQUEO DE TECLA

Pulsando simultáneamente las teclas



SELECCIÓN TEMPERATURA y SELECCIÓN CENTRIFUGADO durante 3 segundos, la lavadora te permitirá

bloquear las teclas. De esta forma, si pulsas accidentalmente alguna de las teclas en el display durante un ciclo, podrás evitar que se cambie el programa accidentalmente.

El bloqueo de tecla se desactiva



sencillamente pulsando ambas teclas de nuevo, o desconectando el electrodoméstico.

Display digital

El Display digital le permite estar constantemente informado sobre el estado de la lavadora.

2 3 4 6 7

Una cantidad excesiva de detergente puede provocar un exceso de espuma. Si el electrodoméstico detecta la presencia de una cantidad excesiva de espuma, puede descartar la fase de centrifugado, o extender la duración del programa y aumentar el consumo de agua.

1) INDICADORES OPCIONES

Los indicadores muestran las opciones que pueden seleccionarse con las teclas correspondientes.

Page 39

2) DURACIÓN CICLO

Cuando se selecciona un programa, el

display muestra automáticamente la duración del ciclo, que puede variar, dependiendo de las opciones seleccionadas.

Una vez que el programa ha comenzado se

le mantiene informado constantemente del tiempo restante hasta el final del lavado.

La lavadora calcula el tiempo hasta el

final del programa seleccionado sobre la base de una carga estándar, durante el ciclo, el aparato corrige el tiempo al que se aplica según tamaño y la composición de la carga.

3) INDICADOR SEGURIDAD PUERTA

El icono indica que la puerta está cerrada.

Cierre la puerta ANTES de seleccionar INICIO/PAUSA.

Cuando INICIO/PAUSA

la puerta cerrada, el indicador

y luego se mantendrá fijo.

se presiona con

parpadeará

Si la puerta no está bien cerrada, la luz seguirá parpadeando durante unos 7 segundos, después de lo cual la orden de marcha se elimina automáticamente. En este caso, cierre la puerta de la manera adecuada y pulse la tecla INICIO/PAUSA.

Un dispositivo de seguridad impide que la puerta se abra inmediatamente después del final del ciclo. Espere 2 minutos después de que el ciclo de lavado haya terminado y la luz de SEGURIDAD PUERTA se haya apagado antes de abrir la puerta. Al final del ciclo, gire el selector de programas a la posición OFF.

4) INDICADOR Kg LOAD (función activa solo en algodón y sintéticos)

Durante los primeros minutos del ciclo, el indicador "Kg LOAD" permanecerá encendido mientras el sensor inteligente

obtendrá el peso de la ropa y ajustará el tiempo de ciclo, el agua y el consumo de electricidad en consecuencia.

A través de cada fase de lavado "Kg LOAD" permite monitorear la información sobre la carga de ropa en el tambor y en los primeros minutos de la colada él:

- Ajusta la cantidad de agua necesaria;

- Determina la duración del ciclo;

- Control de los aclarados en function del tip ode tejido a seleccionado para ser lavado;

- Ajusta el ritmo de rotación del tambor para el tipo de tejido que se lava;

- Reconoce la presencia de espuma, aumentando, si es necesario, la cantidad de agua durante el aclarado;

- Ajusta la velocidad de centrifugado de acuerdo a la carga, evitando así cualquier desequilibrio.

5) INDICADOR BLOQUEO DE TECLA

El indicador muestra que las teclas están bloqueadas.

6) INDICADORES SELECCIÓN TEMPERATURA

Los indicadores muestran la temperatura de lavado del programa seleccionado que puede cambiarse (si está permitido) con la tecla correspondiente. Si deseas lavar con un programa frío, todos los indicadores deben estar desconectados.

7) INDICADORES SELECCIÓN CENTRIFUGADO

Los indicadores muestran la velocidad de centrifugado del programa seleccionado que puede cambiarse o descartarse con la tecla correspondiente.

Page 40

Tabla de programas

PROGRAMA

algodón

90°C

algodón

prelavado

algodón

eco 20°C

mixto

delicado

aclarado

centrifugado

desagüe

Algodón 90°C

Algodón

prelavado

Algodón

Mixto

Centrifugado

Eco 20°C

Delicado

Aclarado

Desagüe

(ver panel de control)

5 6 7 8 9 10 11 12

2,5 3 3,5 4 4,5 5 5,5 6

2 2 2,5 2,5 2,5 2,5 2,5 3

- - - - - - - -

(MAX.)

90°

60°

20°

60°

40°

14'

rápido

44'

camisas

seda

lana

a mano

Ropa oscura

Camisas

Rápido

Seda

Lana

A mano

1 1 1 1,5 1,5 1,5 1,5 2

1,5 2 2,5 2,5 2,5 2,5 2,5 3

30'

3 3 3,5 3,5 3,5 3,5 3,5 4

2,5 3 3,5 4 4,5 5 5,5 6

1 1 1 2 2 2 2 2,5

30°

40°

30°

40°

30°

Page 41

algodón

90°C

algodón

prelavado

algodón

eco 20°C

mixto

delicado

aclarado

a mano

lana

seda

camisas

rápido

desagüe

centrifugado

Por favor lea estas notas:

* La capacidad máxima de colada seca

depende del modelo usado (ver panel de control).

** PROGRAMAS DE ALGODÓN ESTÁNDAR SEGÚN (UE) nº 1015/2010 y nº 1061/2010.

PROGRAMA DE ALGODÓN CON UNA TEMPERATURA DE 60°C.

PROGRAMA DE ALGODÓN CON UNA TEMPERATURA DE 40°C.

Estos programas son adecuados para limpiar suciedad normal de lavado de algodón y son los programas más eficientes en términos de consumo

Estos programas se han desarrollado para ser compatibles con la temperatura en la etiqueta de lavado de las prendas y la temperatura real del agua las cuales pueden diferir ligeramente de la

de energía y agua.

temperatura

ciclo. deldeclarada

Cuando se selecciona un programa, aparece en el display la temperatura de lavado recomendada que puede cambiarse (si está permitido) con la tecla correspondiente, pero no se puede aumentar por encima del máximo permitido.

2) Para los programas mostrados se

puede ajustar la duración y la intensidad del lavado con la tecla NIVEL DE SUCIEDAD.

Selección RÁPIDO

del programa en el mando, será posible seleccionar con la tecla RÁPIDOS, uno de los tres programas rápidos disponibles entre el 14 ', 30' y 44 '.

Page 42

de un lavado a mano

s e o a

Programa diseñado para mezclar todos los colores oscuros y para evitar la pérdida de color y la formación de arrugas. Se

Ciclo de lavado sugerido para pequeñas cargas y poco sucia. Con este programa se recomienda reducir la cantidad de detergente que se usa normalmente, con el fin de evitar

Selección de programas

Para la limpieza de los diferentes tipos de tejido y los diferentes niveles de suciedad, la lavadora tiene programas específicos para satisfacer todas las necesidades de lavado (véase la tabla).

Algodón 90°C

Realizados para tener un perfecto lavado. El centrifugado final a la máxima velocidad da un resultado mucho más eficiente.

Algodón prelavado

Este programa está estudiado para elimina las manchas más resistentes de las prendas blancas de algodón. El prelavado garantiza la eliminación de la suciedad más resistente. Añadir al compartimento "1" una cantidad de detergente igual al 20% de lo que se usaría en un lavado principal.

Algodón

Este programa es adecuado para limpiar suciedad normal de lavado de algodón y es el programa más eficiente en términos de consumo combinado de energía y agua para lavar la ropa de algodón.

Eco 20°C

Este innovador programa, le permite lava diferentes tejidos y colores juntos, tales como algodón, sintéticos y tejidos mixtos a sólo 20°C y proporciona un excelente rendimiento d limpieza. El consumo en este programa es de aproximadamente 40% respecto a un cicl convencional 40°C de algodón.

Mixto

El lavado y de aclarado están optimizados según los ritmos de rotación del tambor y los niveles de agua. El centrifugado suave, asegura una meno presencia de arrugas en las prendas.

Delicado

Este programa se alterna entre momentos d lavado con momentos de pausa y e particularmente adecuado para el lavado d prendas delicadas. El ciclo de lavado y aclarad se llevan a cabo con un alto nivel de agua par asegurar el mejor rendimiento.

Aclarado

Este programa realiza 3 aclarados con un centrifugado intermedio (que puede ser reducido o excluido mediante la opción correspondiente). Se utiliza para el lavado de cualquier tipo de tejido, por ejemplo después de un lavado a mano.

Centrifugado

Este programa efectua un centrifugado a la máxima velocidad (eventualemtne reducible mediante la tecla).

Desagüe

Este programa le permite realizar el vaciado del agua.

Rápido (14/30/44 Min.)

el derroche innecesario. Se puede elegir uno de los tres pr ogramas disponibles.

Ropa oscura

recomienda el uso de detergente líquido.

Camisas

El ciclo de lavado está optimizado para reduci la creación de arrugas, manteniendo un excelente rendimiento de lavado. También es posible reducir la velocidad de centrifugado, para garantizar un planchado más fácil.

Seda

Programa dedicado para tejidos de seda que se pueden lavar con lavadora. Las rotaciones del tambor son delicadas, la temperatura no supera los 30°C y el programa finaliza con un centrifugado suave.

Lana

Este programa realiza un ciclo de lavado pensado para los tejidos de lana que se pueden lavar en la lavadora, o los artículos a lavar a mano.

A mano

Programa lavado a mano de prendas, el programa termina con 3 aclarados y un centrifugado lento.

Page 43

7. DIAGNÓSTICO DE AVERÍAS Y GARANTÍA

Si consideras que su lavadora no está funcionando correctamente, consulta la guía rápida que se suministra más abajo con algunos consejos prácticos sobre cómo solucionar los problemas más comunes.

INFORME DE ERROR

Modelos con display: el error se muestra como un número precedido por la letra “E” (ejemplo: Error 2 = E2)

Modelos sin display: El error se muestra con el parpadeo de cada LED tantas veces como represente el código del error, seguido de una pausa de 5 segundos (ejemplo: Error 2 = dos parpadeos – pausa 5 segundos – dos parpadeos – etc…)

Tipo de error Posibles causas y soluciones prácticas

E2 (con display) 2 parpadeos de las LEDs (sin display)

E3 (con display) 3 parpadeos de las LEDs (sin display)

E4 (con display) 4 parpadeos de las LEDs (sin display)

E7 (con display) 7 parpadeos de las LEDs (sin display)

Cualquier otro código

La lavadora no se llena de agua.

Asegúrate de que la llave de suministro de agua esté abierta. Asegúrate de que la manguera de alimentación de agua no esté

doblada, retorcida o atrapada. El tubo de desagüe no está a la altura adecuada (ir a la sección instalación).

Cierra la llave de suministro de agua, desenrosca la manguera de alimentación de la parte de atrás de la lavadora y asegúrate de que el filtro "anti-arena" esté limpio, no obstruido.

La lavadora no desagua.

Asegúrate de que el filtro no esté obstruido. Asegúrate de que la manguera de desagüe no esté doblada, retorcida o atrapada. Asegúrate de que el sistema de desagüe no esté bloqueado y que permita al agua fluir sin obstrucciones. Intenta drenar el agua en el lavadero. Hay mucha espuma y/o agua.

Asegúrate de no haber utilizado una cantidad excesiva de detergente o de un producto no adecuado para lavadoras.

Problema con la puerta. Asegúrate de que la puerta está cerrada correctamente. Asegúrate

de que no hay prendas en el interior de la lavadora que puedan obstruir el cierre de la puerta.

Si la puerta está bloqueada, apagua y desenchufa la lavadora del suministro eléctrico, espera 2-3 minutos y vuelve a abrir la puerta.

Apaga y desenchufa la lavadora, y espera un minuto. Enciende de nuevo la lavadora e inicia un programa. Si el error persiste, contacta directamente con el Servicio de Atención al Cliente autorizado.

Page 44

OTRAS ANOMALÍAS

Problema Posibles causas y soluciones prácticas

La lavadora no funciona /no se enciende

Agua derramada sobre el suelo cerca de la lavadora

La lavadora no centrifuga

Se oyen vibraciones/ruidos fuertes durante el centrifugado

Asegúrate de que el producto está enchufado a una toma que funcione. Asegúrate de que hay electricidad. Asegúrate de que el enchufe de la pared está funcionando, enchufando otro aparato, por ejemplo una lámpara. La puerta puede no estar cerrada correctamente: ábrela y ciérrala de nuevo. Comprueba que se ha seleccionado el programa escogido y que se ha pulsado la tecla de inicio. Asegúrate de que la lavadora no está en modo pausa.

Esto puede ser debido a una fuga en la junta entre la llave y la manguera de suministro; en este caso, sustitúyela y ajusta la manguera y la llave. Asegúrate de que el filtro está correctamente cerrado.

Debido a una distribución no óptima de las prendas, la lavadora puede: Intentar equilibrar la carga, aumentando el tiempo de centrifugado. Reducir la velocidad de centrifugado para reducir las vibraciones y el ruido. Descartar el centrifugado para proteger la lavadora. Asegúrate de que la carga está equilibrada. De lo contrario, desenrédala, vuelve a meterla y continúa con el programa. Esto puede deberse al hecho de que el agua no se haya drenado completamente: espera unos minutos. Si el problema persiste, ir a la sección de Error 3. La mayoría de los modelos incluyen una función de "no centrifugado": asegúrate de que no está activada. Asegúrate de que no tiene activada ninguna opción que cambie el centrifugado. Un exceso de detergente puede dificultar el inicio del centrifugado.

La lavadora puede no estar completamente nivelada: si es necesario, ajusta las bases tal y como se indica en la sección correspondiente. Asegúrate de que se han retirado los tornillos colocados para el transporte, los tapones de caucho y los tubos separadores. Asegúrate de que no hay cuerpos extraños en el interior del tambor (monedas, bisagras, botones, etc...)

La garantía estándar del fabricante cubre los defectos causados por fallos eléctricos o mecánicos en el producto debidos a un acto u omisión del fabricante. Si el defecto detectado se debe a factores externos al producto suministrado, a un uso incorrecto o como resultado de no seguir las instrucciones de uso, se aplicará un cargo.

Page 45

Si el problema persiste o sospechas de la

inmediatamente con el Servicio de Atención

ilizar las piezas de

El fabricante no se responsabiliza por

Asimismo, se reserva el derecho de efectuar

El uso de detergentes ecológicos sin fosfatos puede producir los siguientes

efectos:

- El agua de vaciado del aclarado es más turbia debido a la presencia de zeolitos en suspensión, sin que resulte perjudicada la eficacia del aclarado.

- Presencia de polvo blanco (zeolitos) en la ropa al finalizar el lavado, que no se incrusta en el tejido ni altera los colores.

- Presencia de espuma en el agua del último aclarado, que no necesariamente es indicación de un aclarado deficiente.

- Presencia de abundante espuma debido a los tensoactivos aniónicos presentes en las formulaciones de los detergentes para lavadoras y que son difíciles de separar de la ropa.

Volver a aclarar la ropa en estos casos

no conlleva ningún beneficio.

existencia de una avería, contacta

al Cliente autorizado.

Se recomienda siempre ut recambio originales, que están disponibles en el Servicio de Atención al Cliente autorizado.

Garantía

El producto tiene unas condiciones de garantía establecidas en el certificado que se incluye en el producto. El certificado de garantía debe completarse debidamente y archivarse, para poder mostrarlo al Servicio de Atención al Cliente autorizado en caso necesario.

eventuales erratas de imprenta contenidas en el presente manual de instrucciones.

las modificaciones que considere oportunas para sus productos sin comprometer sus características fundamentales.

Page 46

Page 47

REEE contém substâncias poluentes (que podem trazer consequências negativas para o meio ambiente) e componentes básicos (que podem ser reutilizados). É importante ter os REEE submetidos a tratamentos específicos, a

odos os componentes poluentes e recuperar e reciclar todos os materiais. Os consumidores podem desempenhar um papel importante no sentido de garantir que os REEE não se tornem num problema ambiental. Para isso é essencial seguir

como lixo

pontos de

por

REEE de grandes

quando se adquire um novo

na loja ou

recolhido pelo retalhista sem custos para o

seja de

Leia este manual cuidadosamente para uma utilização correcta e segura do electrodoméstico e para que possa usufruir de dicas úteis para uma eficiente manutenção do aparelho.

fim de remover e eliminar adequadamente t

roupa apenas depois de ler cuidadosamente estas instruções. Recomendamos que tenha sempre este manual à mão e em boas condições para que possa ser entregue a futuros proprietários do aparelho.

Por favor verifique se o aparelho é fornecido com o manual de instruções, contactos do Serviço Técnico, etiqueta e certificado de eficiência energética. Verifique também se as fichas, curvas de tubos de descarga, bandejas e gavetas de detergentes estão incluídos e se não falta nenhum desses componentes, pois é importante que os tenha consigo.

Cada produto está identificado com um código único de 11 dígitos, também intitulado de número de série, impresso no autocolante do produto, em local visível, ou nos documentos que acompanham o electrodoméstico. Este número de código é uma espécie de bilhete de identidade do produto que vai ser necessário para registar o seu produto e sempre que necessite da assistência técnica.

Questões ambientais

Comece a usar a máquina de lavar

Este aparelho está classificado de acordo com a Directiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Eléctricos e Electrónicos (REEE).

algumas regras básicas:

REEE não devem ser tratadas doméstico.

REEE devem ser entregues nos coleta próprios geridos pelo município ou empresas especializadas para o efeito. alguns países a recolha de dimensões podem ser alvo de recolha ao domicílio.

Em muitos países, aparelho, o antigo pode ser devolvido

consumidor, desde que o equipamento um género semelhante.

Indice

1. REGRAS DE SEGURANÇA GERAIS

2. INSTALAÇÃO

3. DICAS PRÁTICAS

4. MANUTENÇÃO E LIMPEZA

5. GUIA RÁPIDO DE UTILIZAÇÃO

6. CONTROLOS E PROGRAMAS

7. AVARIAS E GARANTIA

Page 48

1. REGRAS DE SEGURANÇA GERAIS

Este electrodoméstico foi concebido para ser utilizado apenas em ambientes domésticos ou similares, tais como:

− Pequenas cozinhas de staff em lojas, escritórios e outros ambientes de trabalho;

− Turismo rural ou de habitação;

− Por clientes alojados em

hotéis, motéis ou outro género de residenciais e afins;

−

Alojamento tipo “cama e pequenoalmoço” (bed and breakfast)

Uma utilização diferente deste electrodoméstico em situações que não sejam as tarefas domésticas para que foi concebido, tal como utilizações comerciais ou profissionais, estão excluídas das utilizações explicitadas e em conformidade. Se o aparelho for utilizado para além das situações previstas, isso pode reduzir a vida útil do electrodoméstico e anular a garantia do fabricante, dado que as utilizações não foram as previstas em conformidade com o uso a que o aparelho se destina. Qualquer dano no equipamento que seja devido a utilizações não conformes com o que é suposto com a utilização doméstica e familiar (mesmo que o aparelho esteja localizado em casa), não são cobertas pela garantia dada por lei.

Este electrodoméstico não deve ser usado por crianças com menos de 8 anos nem por pessoas com reduzidas capacidades físicas, sensoriais ou mentais ou pessoas que tenham falta de experiência e não saibam operar com o aparelho, a menos sejam supervisionadas por alguém com experiência e que supervisione a sua segurança e que entenda os riscos envolvidos. As crianças não devem brincar com o electrodoméstico. A limpeza e manutenção também não devem ser feitas por crianças.

As crianças devem ser supervisionadas

para que se garanta que não brincam com o electrodoméstico.

Crianças com menos de 3 anos devem ser mantidas afastadas do aparelho a menos que tenham supervisão constante de um adulto.

Se o cabo de alimentação do electrodoméstico estiver danificado, este deve ser substituído por um técnico qualificado para se evitarem acidentes.

Para as ligações de abastecimento de água, use apenas as mangueiras e tubos fornecidos com a máquina (nunca use material velho).

A pressão de água deve estar situada entre 0,05 MPa e 0,8 MPa.

! Certifique-se de que nenhum

tapete ou carpete por baixo da

Page 49

máquina ficam a obstruir a sua base e a sua correcta ventilação.

A posição OFF/desligado obtém-se quando o botão selector de programas está na posição vertical. Qualquer outra posição deste comando, significa que a máquina está ligada (apenas em modelos com selector de programas).

Após a instalação a máquina deve estar posicionada de forma a que a ficha fique acessível.

A capacidade máxima de roupa seca, depende do modelo (veja o painel de controlo).

Para consultar a ficha de produto, por favor veja o site da marca.

Instruções de segurança

Antes de proceder à limpeza ou manutenção da máquina de lavar, desligue o electrodoméstico da tomada e feche a torneira da água.

Certifique-se de que o sistema eléctrico está ligado à terra. Se assim não for, chame um técnico qualificado para fazer essa ligação.

Por favor não use extensões,

conversores, fichas triplas ou múltiplas.

ATENÇÃO: A água pode alcançar temperaturas muito altas durante os ciclos de lavagem.

Certifique-se de que não existe água no tambor antes de abrir a porta.

Nunca puxe o cabo de alimentação para desligar a máquina.

Não exponha a máquina a chuva, luz directa do sol ou outro tipo de elementos ambientais.

Quando quiser movimentar a máquina não a puxe pelos botões ou gavetas de detergente. Durante o transporte nunca se encoste ou se apoie na porta. É aconselhável que sejam pelo menos duas pessoas a levantar e transportar a máquina de lavar.

No caso de detectar algum mau funcionamento ou avaria, deligue a máquina de lavar, feche a torneira da água e não mexa no aparelho. Contacte imediatamente o Centro de Assistência Técnica e use apenas peças originais, se for necessário repor alguma. O não cumprimento destes conselhos pode comprometer o seguro e correcto funcionamento do aparelho.

Ao colocar o símbolo neste produto declaramos, sob nossa responsabilidade, a conformidade com todas as exigências de segurança europeia, para com a saúde e os requisitos ambientais estabelecidos na legislação em relação a este produto.

Page 50

Corte os atilhos da embalagem, tenha cuidado para não estragar

) na traseira para

) como

orifícios

, depois de cortar as

tiras da mangueira desaparafuse

) e remova

calços podem cair dentro da

a para os

remover. Feche os orifícios

no fundo, na base, como é

(de

acordo com o modelo, considere

crianças.

2. INSTALAÇÃO

os tubos e cabos de alimentação.

Desaparafuse os 2 ou 4 parafusos (A remover os 2 ou 4 calços (B está ilustrado na imagem 1.

Feche os 2 ou 4 usando as tampas incluídas.

Se a máquina de lavar for

encastre

os 3 or 4 parafusos (A os 3 ou 4 calços (B).

Em alguns modelos, 1 ou mais

máquina: incline-

utilizando as tampas fornecidas.

ATENÇÃO: Mantenha o material de embalamento longe das

Coloque a folha de polionda

demonstrado na imagem 2

a versão A, B ou C).

Page 51

Posicione o modelo na parte de trás da porta do armário. É possível montar as dobradiças e íman de fecho do lado direito ou esquerdo, dependendo dos seus requisitos. Assinale as posições dos orifícios dos

ure

Fixe as dobradiças no local certo com os 4 parafusos

Fixe o íman (B) no local certo

no lado direito ou esquerdo, dependendo dos seus requisitos de instalação.

o na posição

Ajuste a tampa de montagem

Instruções de montagem da porta do armário

parafusos, e depois perf nessas posições.

fornecidos (A).

utilizando o parafuso (C).

Monte a placa (D)

Coloque o suporte em plástico (E) sob a placa e fixecorreta com o parafuso (F).

(G) na posição mais inferior.

Page 52

que a altura da máquina de lavar

Monte a porta do armário na parte frontal da máquina de lavar utilizando as dobradiças. Coloque os espaçadores sob as dobradiças (I) e depois fixeos na posição correta com o parafuso (H).

Sugerimos que monte a porta do armário de forma que ela abra para a esquerda, que é a mesma direção que a porta da máquina. Isto irá fornecer-lhe mais espaço quando estiver a carregar a máquina.

Deslize a máquina de lavar para uma abertura do tamanho indicado no diagrama ao lado. Um rodapé de armário pode percorrer a parte frontal do aparelho, mas a sua altura será ditada pela altura da máquina de lavar.

Os 4 pés ajustáveis permitem

600

min.

600

825

820

596

570

seja ajustada desde 820 mm até um máximo de 840 mm. ajustar a altura, deve remover as porcas localizadas

em cada pé e substituí-las pelas de 5 mm fornecidas. Erga os pés para a altura desejada e então aperte totalmente a porca de travamento na base da máquina de lavar.

Para

Page 53

Ligue a mangueira de água à torneira

usando apenas a mangueira

original fornecida com o aparelho (não

podem incluir uma

: Um dispositivo

localizado no cabo de alimentação

luxo de água se o tubo se

deteriorar. Neste caso uma marca

”, o que significa que o tubo tem que ser substituído. Para desapertar a porca,

TUBO FORNECIDO

: Caso a água

", a

vai

lavagem seja concluído. No fim do ciclo, entre em contacto com o Serviço de Assistência

Cuidado ao instalar a máquina de lavar roupa perto de uma parede para que o tubo não fique dobrado e coloque o tubo de drenagem a descarregar para um grande recipiente (cuba ou balde) ou, de preferência, para uma parede com um

ra, pelo menos, e de

forma a que o diâmetro do orifício seja maior

min 50 cm

max 85 cm

+2,6 mt

max

max 100 cm

min 4 cm

Ligações hidráulicas



(fig. 3)

reutilizar mangueiras de aparelhos antigos).

ALGUNS MODELOS



ou mais das seguintes opções:

AQUASTOP (fig. 4)



interrompe o f

vermelha irá surgir na janela “A

pressione o dispositivo “B” de bloqueio.



AQUAPROTECT COM PROTECÇÃO (fig. 5)

escorra do tubo interno primário "A protecção de contenção transparente "B" reter a água para permitir que o ciclo de

Técnica para que o tubo seja substituído.

Posicionamento



orifício a 50 cm de altu

que o do tubo da máquina de lavar (fig. 6).

Page 54

Nivele a máquina com os pés, como está



ilustrado na imagem 7 : a.gire a porca no sentido dos ponteiros

do relógio para soltar o parafuso;

b.gire o pé para levantar ou baixar até que

fique ao nível do chão, ao nível pretendido;

c.fixe o pé, enroscando a porca, até à

parte de baixo da máquina, mas sem que interfira com esta zona.

Ligue o aparelho à corrente.



ATENÇÃO: Contacte o serviço de Assistência Técnica se o cabo de alimentação necessitar de ser substituído.

Gaveta do detergente

A gaveta do detergente está dividida em 3 compartimentos, tal como ilustrado na imagem 8:



compartimento “1”: para detergente de pré-lavagem;



compartimento “ ”:para aditivos especiais, como amaciador, fragrâncias perfumadas, etc.;

ATENÇÃO: Use apenas produtos líquidos; a máquina de lavar está programada para definir automaticamente as doses de aditivos durante o último enxaguamento em cada ciclo de lavagem.



compartimento “2”: para detergente de lavagem.

ATENÇÃO: Alguns detergentes são difíceis de remover. Nesse caso recomendamos a utilização do recipiente especial que possa ser colocado no tambor (exemplo imagem 9).

32 54

Page 55

3. DICAS PRÁTICAS

Dicas de carregamento da roupa

AVISO: quando estiver a escolher a roupa, certifique-se de que:

- retirou todos os objectos metálicos, como pins, moedas ou outros de todas as peças de roupa;

- fechou os botões de fronhas, fechou fechos e amarrou cintos soltos;

- removeu argolas de cortinados;

- leu cuidadosamente as etiquetas com as recomendações de lavagem das peças de roupa;

- removeu as manchas persistentes causadas pelo detergentes específicos.

Quando lavar cobertas, cobertores,

edredons ou outras peças de grande porte, recomendamos que evite a centrifugação.

Para lavar lãs, certifique-se na etiqueta

do artigo que este pode ser lavado na máquina.

Sugestões úteis para o utilizador

Um guia amigo do ambiente e da poupança para a utilização do seu electrodoméstico.

Maximize a capacidade de carga

Garanta a melhor utilização e racionalização da energia, água, detergente e tempo ao utilizar a carga máxima da máquina. Poupe até 50% de energia ao lavar uma carga completa em vez de duas máquinas com meia carga.

É necessária a pré-lavagem?

POUPE detergente, tempo, água e entre

5 e 15% de consumo de energia ao NÃO selecionar Pré-lavagem para lavar a roupa diária com um nível de sujidade normal. Apenas para roupa com muita sujidade entranhada!

É necessária a lavagem com água quente?

O pré-tratamento de manchas com um

removedor de nódoas ou a imersão das peças com nódoas em água antes de as pôr a lavar pode reduzir a necessidade

de um programa de lavagem a quente para que as nódoas sejam removidas.

Antes de iniciar um programa de secagem (MÁQUINAS DE LAVAR E SECAR)

Poupe energia e tempo seleccionando uma alta velocidade de centrifugação para reduzir ao máximo a quantidade de água nas roupas e para que estas sejam mais fáceis de secar.

Segue-se um guia rápido com dicas e recomendações sobre que detergente usar a várias temperaturas. Em qualquer caso, leia sempre as instruções nas embalagens dos detergentes para uma utilização e dosagem correctas.

Quando lavar roupa branca com muita sujidade, recomendamos a escolha de programas de algodões a 60°C ou mais e

um regular detergente em pó para roupas com muita sujidade, dado que esses detergentes contêm agentes branqueadores que a temperaturas médias/altas garantem excelentes resultados.

Para lavar a temperaturas entre 40°C e 60°C o tipo de detergente usado deve ser

adequado ao tipo de tecidos a lavar e ao nível de sujidade. Os normais detergentes em pó são indicados para cores claras, a chamada “roupa branca” ou cores “fixas” de fábrica, em qualquer dos casos, roupa com muita sujidade, enquanto os detergentes líquidos ou “protectores de cores” devem ser usados para roupas de cor mais delicadas e com níveis baixos de sujidade.

Para lavar a temperaturas abaixo dos 40°C recomendamos o uso de detergentes

líquidos ou detergentes especificamente adequados a lavar a baixas temperaturas.

Para lavar sedas ou lãs, use apenas detergentes específicos e recomendados para estes tecidos delicados.

Page 56

máquina ou períodos prolongados

4. MANUTENÇÃO E LIMPEZA

Para limpar o exterior da máquina de lavar, use um pano ou esfregão macio, evitando detergentes abrasivos, álcool ou solventes. A máquina não necessita de nenhum cuidado especial para a limpeza regular: apenas limpar os compartimentos da gaveta de detergentes e o filtro; algumas dicas sobre como mover a máquina ou o que fazer quando está longos períodos sem utilização encontram-se de seguida.

Limpeza da gaveta

Recomendamos que limpe a gaveta de forma a evitar a acumulação de resíduos de detergentes e aditivos.

Para fazer isto, retire a gaveta usando uma força ligeira, lave-a debaixo de água corrente e volte a coloca-la no local certo.

Limpeza do filtro

A máquina de lavar vem equipada com um filtro especial que retém resíduos ou objectos maiores, como botões ou moedas, de forma a que estes não entupam a máquina e os sistemas de drenagem.

Apenas disponível em alguns modelos: puxe a mangueira ondulada, retire o bujão e despeje a água para um recipiente.

Antes de desencaixar o filtro, recomendamos que use um pano absorvente, para que o chão não fique molhado com a água que se possa espalhar.

Rode o filtro no sentido contrário ao dos

ponteiros do relógio até o ter no limite da posição vertical.

Remova e limpe o filtro; quando terminar, volte a colocá-lo, girando no sentido dos ponteiros do relógio.

Repita os passos anteriores de forma inversa para voltar a colocar o filtro e montar todos os componentes.

Sugestões de mudança de local

de não utilização

! No caso da máquina estar num local não

aquecido durante um longo período de tempo, drene e retire toda a água das tubagens.

Desligue a máquina da corrente.

Retire o tubo de drenagem e deixe escorrer toda a água para um recipiente.

Fixe o tubo de drenagem com a correia

assim que terminar a operação.

Page 57

5. GUIA RÁPIDO DE UTILIZAÇÃO

Esta máquina de lavar adapta automaticamente o nível da água ao tipo e quantidade de roupa a lavar. Este sistema permite uma redução nos consumes de energia e uma sensível redução dos tempos de lavagem.

Selecção de programas

 Ligue a máquina e seleccione o programa

pretendido.



Ajuste a temperatura de lavagem se necessário e pressione os botões de “opções”, escolhendo as pretendidas.

Pressione o botão INÍCIO/PAUSA para



iniciar a lavagem.

Porque pode acontecer que falte a energia quando a máquina está em funcionamento, esta possui uma memória que salva as configurações escolhidas, permitindo que o ciclo de lavagem retome onde parou assim que a energia eléctrica regresse.

No final do programa, a mensagem "End"



("Fim") aparecerá no visor ou, em alguns modelos, todas as luzes indicadoras da etapa de lavagem se ligam.

Espere até que a luz de SEGURANÇA DA PORTA se apague antes de abrir a porta.

Desligue a máquina.



Para qualquer tipo de lavagem, veja a tabela de programas e siga as operações pela sequência indicada.

Dados técnicos

Pressão do sistema hidráulico:

min 0,05 Mpa / max 0,8 Mpa

Velocidade de centrifugação:

verifique a placa de identificação.

Potência absorvida/ Fusível/ Tensão:

verifique a placa de identificação.

6. CONTROLOS E PROGRAMAS

I MN O P

DCEFGB

A Selector de programas com

posição OFF

B Botão INÍCIO/PAUSA C Botão de INÍCIO DIFERIDO D Botão de OPÇÕES

E Botão RÁPIDOS / NÍVEL DE

SUJIDADE

Botão de SELECÇÃO DA TEMPERATURA

G Botão de SELECÇÃO DA

CENTRIFUGAÇÃO F+G TRANCA H Painel Digital I

Indicadores luminosos de OPÇÕES L

Indicador luminoso de SEGURANÇA

DA PORTA M

Indicador luminoso KG LOAD N

Indicador luminoso TRANCA O

Indicadores luminosos de

SELECÇÃO DA TEMPERATURA P Indicadores luminoso de

SELECÇÃO

DA CENTRIFUGAÇÃO

Page 58

Abertura da porta

Um sistema de segurança especial impede a porta de abrir logo após o fim do ciclo. Espere 2 minutos depois do ciclo de lavagem terminar e do indicador luminoso de “Segurança da porta” se apagar para , então, abrir a porta.

SELECTOR DE PROGRAMAS com posição OFF

Quando o selector de programas está accionado, o painel mostra por indicadores luminosos o programa que foi seleccionado. Para poupar energia, no fim de cada ciclo ou em períodos inactivos, o nível de contraste do painel digital vai diminuir.

Nota: Para desligar a máquina, gire o selector de programas para a posição OFF.

Pressione o botão INÍCIO/PAUSA para

iniciar o ciclo.

Uma vez que o programa esteja

seleccionado, o selector de programas vai ficar nesse programa até que o ciclo termine.

Desligue a máquina, girando o selector de programas para a posição OFF.

O selector deve regressar à posição OFF no fim de cada ciclo de lavagem ou quando se inicia uma subsequência de ciclos de lavagem de forma a que o programa seguinte seja seleccionado e arranque.

Botão INÍCIO/PAUSA

Feche a porta antes de seleccionar o botão INÍCIO/PAUSA.

Pressione para iniciar o ciclo

seleccionado.

A partir do momento em que o botão INÍCIO/PAUSA é pressionado, a máquina pode levar alguns segundos até começar a funcionar.

ADICIONAR OU REMOVER PEÇAS DE ROUPA DEPOIS DO PROGRAMA TER COMEÇADO (PAUSA)

Pressione por cerca de 2 segundos o botão INÍCIO/PAUSA (alguns indicadores luminosos, bem como o indicador de tempo remanescente vão piscar, mostrando que a máquina está em pausa).

Espere 2 minutos até que o sistema de

segurança permita destrancar a porta.

Antes de abrir a porta, por favor, verifique se o nível da água está abaixo da abertura da porta para evitar inundações.

Depois de ter removido ou adicionado as

peças, feche a porta e pressione o botão INÍCIO/PAUSA (o programa vai recomeçar onde tinha parado).

CANCELAR O PROGRAMA

Para cancelar o programa, posicione o selector na posição OFF.

Botão de INÍCIO DIFERIDO

Este botão permite-lhe pré programar um

ciclo de lavagem, adiando até um máximo de 24 horas.

Page 59

Botão RÁPIDOS / NÍVEL DE

Para retardar o início de um ciclo, siga os seguintes procedimentos:

- Seleccione o programa pretendido.

- Pressione o botão uma vez para o

activar (aparecerá h00 no painel) e depois pressione de novo para definir 1 hora de atraso (vai aparecer 01h no painel). O atraso pré definido vai aumentar 1 hora de cada vez que o botão for pressionado, até que apareça 24h no painel, se pressionar de novo o botão vai apagar a definição se chegar com o botão até ao valor zero.

- Confirme pressionando o botão

INÍCIO/PAUSA. A contagem de crescente do tempo vai começar e assim que finalizar o programa escolhido arranca automaticamente.

É possível cancelar o início diferido rodando o selector de programas para OFF.

Se acontecer uma quebra de energia enquanto a máquina está a operar, uma memória especial armazena as informações do programa seleccionado e, assim que a energia voltar, o programa vai recomeçar onde tinha sido interrompido.

Os botões de opção deve ser seleccionados antes de pressionar o botão INÍCIO/PAUSA.

Botão de OPÇÕES

Este botão permite escolher entre três opções diferentes:

- ENXAGUAMENTO EXTRA

Esta opção permite que acrescente um enxaguamento extra no final do ciclo de lavagem e foi desenvolvida para as pessoas com pele delicada e sensível, para que se consigam menos resíduos de detergente, que poderiam causar irritações ou alergias.

Aconselha-se também a utilização desta função para roupas de crianças e em caso de lavagens de peças muito sujas, para as quais é usada grande quantidade de detergente ou ainda na lavagem de toalha e peças cujas fibras, na sua maioria, têm a tendência para acumular o detergente.

- HYGIENE+

Pode activar esta opção somente quando estiver definido um programa a 60°C de temperatura. Esta opção permite dar uma gihienização extra às suas roupas, mantendo a mesma temperatura, durante toda a lavagem.

- ENGOMAR FÁCIL

Esta função permite minimizar os vincos e evitar rugas na roupa o mais possível, eliminando centrifugações intermédias e reduzindo a intensidade da última centrifugação.

Se for seleccionada uma opção que não seja compatível com o programa seleccionado, de seguida, a luz indicadora dessa opção vai piscar e depois apaga-se.

SUJIDADE

Este botão permite escolher entre duas opções diferentes, dependendo do programa selecionado.

- RÁPIDOS

O botão fica activado quando seleccionar o programa RÁPIDO (14/30/44 Min.). Programe no botão, selecionando um dos três períodos de tempo indicados.

- NÍVEL DE SUJIDADE

! Uma vez que o programa tenha sido

seleccionado, o tempo de lavagem previsto para esse programa será mostrado automaticamente.

Page 60



Esta opção permite que escolha entre 3 níveis de intensidade de lavagem, modificando a duração do programa, dependendo do nível de sujidade dos tecidos (pode ser usado somente em alguns programas, como mostrado na tabela de programas).

Botão de SELECÇÃO DA TEMPERATURA

Este botão permite alterar a temperatura



dos ciclos de lavagem.

 Não é possível aumentar a temperatura

acima do máximo permitido para cada programa, a fim de poupar os tecidos.



Se quiser realizar uma lavagem a frio todos os indicadores devem estar desligados.

Botão de SELECÇÃO DA CENTRIFUGA



Ao pressionar o botão, é possível reduzir a velocidade máxima, e, se desejar, o ciclo de centrifugação pode ser cancelado.

 Se a etiqueta não indicar a informação

específica, é possível utilizar a rotação máxima prevista para o programa.

Para evitar danos nos tecidos, que não é possível aumentar a velocidade em relação ao máximo permitido para cada programa.



Para reactivar o ciclo de centrifugação, pressione o botão até chegar à velocidade de centrifugação que gostaria de definir.

É possível alterar a velocidade de



centrifugação sem parar a máquina.

Uma dosagem excessiva de detergente pode causar espuma excessiva. Se o aparelho detectar a presença de espuma excessiva, pode excluir a fase de centrifugação estender a duração do programa e aumentar o consumo de água.

ÃO

A máquina está equipada com um dispositivo eletrónico especial, que impede que o ciclo de centrifugação desiquilibre a carga. Isso reduz o ruído e as vibrações na máquina e assim prolonga a vida útil da sua máquina.

TRANCA

Pressionar simultaneamente os botões



SELECÇÃO DA TEMPERATURA e SELECÇÃO DA CENTRIFUGAÇÃO

durante cerca de 3 segundos, a máquina permite bloquear as teclas. Desta forma, pode evitar fazer alterações acidentais ou indesejadas se um botão na tela for pressionado acidentalmente durante um ciclo.

 O bloqueio da tranca pode ser cancelado

pressionando os dois botões simultaneamente novamente ou desligando o aparelho.

Painel Digital

O painel display digital permite-lhe estar constantemente informado sobre o progresso dos programas e o estado de funcionamento da máquina.

2 3 4 6 7

INDICADORES LUMINOSOS DE OPÇÕES

As luzes indicadoras mostram as opções que podem ser seleccionadas pelo botão correspondente.

Page 61

2) DURAÇÃO DOS CICLOS

Quando um programa é seleccionado,

o painel automaticamente vai mostrar a duração do ciclo, que pode variar dependendo das opções seleccionadas.

Uma vez que um programa tenha sido iniciado, vai ser constantemente informado sobre o tempo que falta até ao fim do mesmo.

A máquina calcula o tempo até ao fim do programa seleccionado com base numa carga standard e duração do ciclo. O sistema corrije o tempo de acordo com o tamanho e tipo de carga que colocou na máquina.

INDICADOR LUMINOSO DE SEGURANÇA

DA PORTA

O ícone indica que a porta está fechada.

Feche a porta antes de seleccionar o botão INÍCIO/PAUSA.

Quando o botão INÍCIO/PAUSA é pressionado e a porta da porta é fechada o indicador luminoso vai piscar momentaneamente e ficar iluminado.

Se a porta não estiver convenientemente fechada, a luz continuará a piscar cerca de 7 segundos, período de tempo após o qual o comando INÍCIO vai ficar desactivado automaticamente. Nesse caso, feche a porta convenientemente e pressione de novo o botão INÍCIO/PAUSA.

Um equipamento especial de segurança

evita que a porta se abra imediatamente depois do fim do ciclo. Aguarde 2 minutos depois do ciclo de lavagem ter terminado e aguarde que a luz de segurança de bloqueio da porta se apague. No fim do ciclo gire o selector de programas para a posição OFF.

4) INDICADOR LUMINOSO (função disponível apenas nos de algodões e sintécticos)

Durante os primeiros minutos do ciclo, o

Kg LOAD

programas

indicador do "Kg LOAD" vai indicar ao

sensor inteligente o peso da carga de roupa e ajustar o tempo do ciclo de lavagem, a quantidade de água e consumo de energia eléctrica de acordo com a carga de roupa introduzida na máquina.

Em todas as fases da lavagem o "Kg LOAD" permite monitorizar a informação da carga de roupa a lavar e, nos primeiros minutes da lavagem, vai ser determinado o seguinte:

- Ajuste da quantidade de água necessária;

- Determina a duração do ciclo de lavagem;

- Controlo do enxaguamento de acordo com o tipo de tecidos seleccionados para lavar;

- Ajuste do ritmo da rotação do tambor de acordo com o tipo de tecidos a lavar;

- Reconhecimento da presença de espuma, aumentando se necessário, a quantidade de água durante o enxaguamento;

- Ajuste da velocidade de centrifugação de acordo com a carga de roupa, evitando, dessa forma, qualquer tipo de desiquilíbrio.

5) INDICADOR LUMINOSO TRANCA

O indicador luminoso indica que os botões estão trancados.

6) INDICADORES LUMINOSOS DE SELECÇÃO DA TEMPERATURA

Esta mostra a temperatura de lavagem do programa seleccionado pode ser alterada (nos casos em que é permitido) pelo respectivo botão. Se quiser realizar uma lavagem a frio todos os indicadores devem estar desligados.

7) INDICADORES LUMINOSOS DE SELECÇÃO DA CENTRIFUGAÇÃO

Mostra a velocidade de centrifugação do programa seleccionado, que pode ser alterada ou omitida pelo respectivo botão.

Page 62

Tabela de programas

PROGRAMA

algodón

90°C

algodón

prelavado

algodón

eco 20°C

mixto

delicado

aclarado

centrifugado

desagüe

Algodão

pré-lavagem

Algodão

Eco 20°C

Misto

Delicado

Enxaguar

Centrifugar

Drenar

(veja no painel de controlo)

5 6 7 8 9 10 11 12

2,5 3 3,5 4 4,5 5 5,5 6

2 2 2,5 2,5 2,5 2,5 2,5 3

- - - - - - - -

(MAX.)

90°

60°

20°

60°

40°

14'

rápido

44'

Rápido

Cores escuras

camisas

seda

lana

a mano

Camisas

Sedas

Lãs

Manual

1 1 1 1,5 1,5 1,5 1,5 2

1,5 2 2,5 2,5 2,5 2,5 2,5 3

30'

3 3 3,5 3,5 3,5 3,5 3,5 4

2,5 3 3,5 4 4,5 5 5,5 6

1 1 1 2 2 2 2 2,5

30°

40°

30°

40°

30°

Page 63

previamente para cada ciclo.

algodón

90°C

algodón

prelavado

algodón

eco 20°C

mixto

delicado

aclarado

a mano

lana

seda

camisas

rápido

desagüe

centrifugado

Por favor leia estas notas:

* A capacidade máxima de roupa seca,

depende do modelo (veja o painel de controlo).

** PROGRAMA STANDARD PARA ALGODÕES DE ACORDO COM A DIRECTIVA EUROPEIA (EU) Nº 1015/2010 e Nº 1061/2010.

PROGRAMA DE ALGODÕES COM UMA TEMPERATURA DE 60°C.

PROGRAMA DE ALGODÕES COM UMA TEMPERATURA DE 40°C.

Estes programas são capazes de lavar algodões comuns e são os programas ecologicamente mais eficientes a nível de consumos de água e energia para este tipo de roupa. Estes programas foram desenvolvidos para serem compatíveis com as temperaturas recomendadas nas etiquetas das roupas e a temperatura da água pode diferir da temperatura indicada

Quando um programa é seleccionado, no visor é mostrada a temperatura de lavagem recomendada que pode ser mudada (quando permitido pelo programa) pelo botão respectivo, sendo que não é possível ter um atemperatura acima da máxima permitida.

2) Para os programas específicos

que o permitem, pode regular a duração e intensidade da lavagem utilizando o botão NÍVEL DE SUJIDADE.

3) Selecione o programa RÁPIDO no

selector de programas e escolha um dos 3 programas rápidos disponíveis: 14’, 30’ e 44’.

Page 64

precisam de ser centrifugadas

e a a

s e o

s a

Programa concebido para misturar todas as

Selecção de Programas

Para lavar diferentes tipos de tecidos e diferente níveis de sujidade, a máquina disponibiliza vários programas que vão de encontro a todas as necessidades de lavagem (veja a tabela).

Algodão 90°C

Concebido para que tenha a lavagem perfeita os melhores resultados. A última centrifugação co máxima velocidade permite excelência de resultado e a máxima eliminação de toda a sujidade.

Algodão pré-lavagem

Este programa foi estudado para remover a manchas mais fortes de algodão e roupas brancas. A pré-lavagem garante a difícil remoção da sujidade. Adicionar no compartimento "1", uma quantidade de detergente igual a 20% do que a utilizada para a lavagem principal.

Algodão

Este programa é indicado para roupa comum d algodão. É o programa mais eficiente n combinação de gasto de energia e água para lavagem de algodões.

Eco 20°C

Este programa inovador permite lavar diferente tecidos e cores, como algodões e sintécticos, misturando-os e lavando apenas a 20°C, ma providenciando excelentes resultados d lavagem. Os consumos deste programa sã cerca de 40% em relação aos programa convencionais de lavagem de algodões a 40°C.

Misto

A lavagem e o enxaguamento são optimizado pelos ritmos de rotação do tambor e pelos nívei de água. A centrifugação delicada, assegura redução de criação de vincos e rugas na roupa.

Delicado

Este programa alterna entre momentos d lavagem mais enérgica com momentos mai delicados, sendo particularmente indicado para tecidos delicados. O ciclo de lavagem funcion com um elevado nível de água para assegura excelentes desempenhos.

Enxaguar

Este programa realiza 3 enxaguamentos com uma centrifugação intermédia que pode se reduzida ou excluída, usando o botão adequado para tal. O programa é utilizado para a qualquer tipo de tecido, por exemplo para roupas lavadas à mão que depois precisam de ser centrifugadas.

Centrifugar

O programa proporciona a máxima centrifugação (a qual pode ser reduzida utilizando a tecla correcta).

Drenar

O programa escoar è indicado para escoa a água.

Rápido (14/30/44 Min.)

Programa de lavagem sugerido para pequenas cargas de roupa ou pouco sujas. Com este programa é recomendado que reduza a quantidade de detergente normalmente usado, para que não tenha gastos desnecessários. Selecione o programa RÁPIDO e escolha um dos três programas rápidos disponíveis.

Cores escuras

roupas escuras e de cor sem que se percam as cores. Recomendamos o uso de detergente líquido.

Camisas

Este ciclo de lavagem é optimizado para reduzi a criação de vincos e rugas, mantendo uma excelente performance de lavagem. Também é possível reduzir a velocidade de centrifugação se desejado para assegurar um engomar mais fácil.

Sedas

Programa delicado para tecidos de seda que podem ser lavados na máquina de lavar roupa.

s rotações do tambor são delicadas, a temperatura não excede os 30°C e o programa termina com uma centrifugação ligeira.

Lãs

Este programa possibilita um ciclo dedicado a lã que possam ser lavadas na máquina de lava roupa (verifique etiquetas das peças) ou artigo mais delicados que devam ser lavados à mão.

Manual

Programa para lavagem tipo manual. O programa termina com 3 enxaguamentos e uma centrifugação ligeira.

Page 65

pausa de 5 segundos

etc ...)

7. AVARIAS E GARANTIA

Se constatar que a máquina de lavar não está a funcionar correctamente, consulte o guia rápido fornecido abaixo com algumas dicas práticas sobre como corrigir os problemas mais comuns.

RELATÓRIO DE ERROS

Modelos com display: o erro é mostrado por um número precedido pela letra "E"

(exemplo: Erro 2 = E2)

Modelos sem display: o erro é mostrado através do piscar de LEDs quantas vezes o código do erro, seguido por uma pausa de 5 segundos (exemplo: Erro 2 = dois flashes de luz Led -

- dois flashes -

Erro mostrado Causas possíveis e soluções práticas

E2 (com display) 2 flashes a piscar nos LEDs (sem display)

E3 (com display) 3 flashes a piscar nos LEDs (sem display)

E4 (com display) 4 a piscar nos LEDs (sem display)

E7 (com display) 7 a piscar nos LEDs (sem display)

Qualquer outro código

A máquina não enche de água. Verifique se a torneira está aberta.

Verifique se o tubo de fornecimento de água não está dobrado, partido ou trancado. Tubo do esgoto não está na altura apropriada (ver secção de instalação).

Feche a torneira de abastecimento, desaperte a mangueira de enchimento na parte de trás da máquina de lavar e certifique-se que o filtro está limpo e não está bloqueado.

A máquina não deita a água fora, não faz a drenagem. Verifique se o filtro não está entupido e bloqueado.

Verifique se o tubo de escoamento de água não está dobrado, partido ou trancado. Verifique se o sistema de drenagem de sua casa não está bloqueado e permite que a água flua sem obstruções. Tente drenar a água na pia para se certificar que esta está desimpedida.

Há muita espuma ou água Verifique se não está a utilizar detergente a mais ou produtos que

não sejam adequados para a máquina. Problemas na porta.

Verifique se a porta está bem fechada e se não há roupas a impedirem o fecho correcto da mesma.

Se a porta estiver bloqueada e não abrir, desligue a máquina da tomada, espere 2 a 3 minutos e volte a abrir a porta.

Ligue e desligue a máquina de lavar, espere um minuto. Ligue a máquina e inicie um programa. Se o erro ocorrer novamente entre em contacto com um Centro de Assistência Técnica Autorizado.

Page 66

OUTRAS ANOMALIAS

Problema Causas possíveis e soluções práticas

A máquina não começa/não para

Houve vazamento de água no chão

A máquina não faz a centrifugação

Fortes vibrações / barulhos durante a centrifugação

Verifique se a máquina está ligada ao fornecimento de energia. Verifique se tem energia eléctrica, se não houve um corte de energia. Verifique se a tomada eléctrica está a funcionar, experimentando com outro electrodoméstico. A porta pode não estar correctamente fechada, abra-a e volte a fechá-la. Verifique se o programa necessário foi corretamente seleccionado e o botão de arranque pressionado. Verifique se a máquina não está em modo de pausa. Isto pode acontecer devido a uma fuga na junta entre a torneira e o tubo de fornecimento de água; neste caso, substitua-o e aperte o tubo e torneira. Verifique se o filtro está correctamente fechado. Devido a uma arrumação não correcta das roupas na máquina de lavar pode acontecer uma destas coisas:

Tentativa da máquina de equilibrar a carga, aumentando o tempo de

• centrifugação.

Diminuir a velocidade de rotação para diminuir as vibrações e ruído.

• A máquina exclui a centrifugação para protecção da própria máquina.

•

Certifique-se de que a carga de roupa é equilibrada, se não é excessiva, se a roupa não está enrolada. Se assim for, arrume-as melhor, volte a carregar a máquina e reinicie o programa. Isto pode dever-se ao facto da água não ter sido completamente drenada: aguarde alguns minutos. Se o problema persistir, consulte a secção de erro 3. Alguns modelos têm uma opção “não centrifugar”, verifique se não estará ligada. Verifique se não estão seleccionadas opções que alterem a velocidade de centrifugação. O uso de detergente em excesso pode inibir o início da centrifugação

A máquina pode não estar correctamente nivelada, verifique se os pés estão nivelados e, se necessário, proceda ao nivelamento de acordo com as instruções dadas nessa secção. Verifique se peças, embalagens, parafusos e outros objetos de embalagem foram todos removidos. Verifique se não existem objectos para além da roupa dentro da máquina (canetas, botões, moedas, etc).

A garantia padrão do fabricante cobre defeitos causados por falhas eléctricas ou mecânicas no produto que ocorramdevido a actos ou omissões do fabricante. Se for encontrada alguma falha causada por factores externos ao produto fornecido, má utilização ou como resultado de não serem respeitadas as instruções de utilização, a garantia pode não cobrir esses caso e pode ser aplicada uma taxa pela assistência técnica.

Page 67

Se o problema persistir ou se suspeitar de

É sempre recomendável usar peças

Atendimento ao Cliente Autorizados.

O uso de detergentes ecológicos sem fosfatos pode causar os seguintes efeitos:

- turva a água de lavagem que é drenada: Este efeito tem a ver com os

zeólitos em suspensão, mas que não têm efeitos negativos sobre a eficiência de lavagem.

- pó branco na roupa (zeólitos) no fim do ciclo de lavagem: É normal, o pó não é absorvido pelos tecidos e não altera a sua cor.

- espuma na água na última lavagem: Isto não indica necessariamente que a roupa esteja mal lavada ou enxaguada.

- espuma abundante: Isto é frequente devido aos tensoactivos aniónicos encontrados nos detergents que são difíceis de eliminar da roupa.

Neste caso não lave de novo a roupa

para eliminar este efeito, isso não vai ajudar.

uma avaria, contacte imediatamente um Centro Autorizado de Atendimento ao Cliente.

suplentes originais da marca, que estão disponíveis na rede de Centros de

Garantia

O produto é garantido nos termos e condições estabelecidas no certificado fornecido com o produto. O certificado de garantia deve ser devidamente preenchido e guardado, de modo a ser mostrado ao Centro de Assistência Autorizada ao Cliente, em caso de necessidade.

O fabricante declina qualquer responsabilida de por erros de impressão no folheto e manual que acompanham este produto. Além disso, reserve-se o direito de fazer alterações consideradas úteis para os produtos sem mudar o essencial das suas principais características.

Page 68

Teka Subsidiaries

Country Subsidiary Address City Phone

Austria

Küppersbusch Austria

Belgium

Küppersbusch Belgium S.P.R.L.

Bulgaria

Teka Bulgaria EOOD

Chile

Teka Chile S.A.

China

Teka International Trading (Shanghai) Co. Ltd.

Czech Republic

Teka CZ S.R.O.

Ecuador

Teka Ecuador S.A.

Greece

Teka Hellas A.E.

Hungary

Teka Magyarország Zrt.

Indonesia

PT Teka Buana

Malaysia

Teka Küchentechnik (Malaysia) Sdn Bhd

Mexico

Teka Mexicana S.A. de C.V.

Morocco

Teka Maroc S.A.

Peru

Teka Küchentechnik Perú S.A.

Poland

Teka Polska Sp. ZO.O.

Portugal

Teka Portugal S.A.

Romania

S.C. Teka Küchentechnik Romania S.R.L.

Russia/Россия

Teka Rus LLC/ООО "Тека Рус"

Singapore

Teka Singapore PTE Ltd

Spain

Teka Industrial, S.A.

Thailand

Teka (Thailand) Co. Ltd.

Turkey

Teka Teknik Mutfak Aletleri Sanayi Ve

Ukraine

Teka Ukranie LLC

United Arab Emirates

Teka Middle East Fze

United Arab Emirates

Teka Küchentechnik U.A.E LLC

Venezuela

Teka Andina S.A.

Vietnam

TEKA Vietnam Co., Ltd.

Eitnergasse, 13

Doomveld Industrie, Asse 3, No. 11 - Boite 7

Blvd. “Tsarigradsko Shosse” 135

Avd El Retiro Parque los Maitenes, 1237. Parque Enea

No.1506, Shengyuan Henghua Bldg. No.200 Wending Rd.

V Holesovickách, 593

Parque Ind. California 2, Via a Daule Km 12

Thesi Roupaki - Aspropyrgos

Terv u. 92

Jalan Menteng Raya, Kantor Taman A9 Unit A3

10 Jalan Kartunis U1/47, T

Blvd Manuel A. Camacho 126, Piso 3 Col. Chapultepec

73, Bd. Slimane, Depôt 33, Route de Ain Sebaa

Av. El Polo 670 local A 201, CC El polo, Surco

ul. 3-go Maja 8 / A2

Estrada da Mota - Apdo 533

Sevastopol str., no 24, 5th floor, of. 15

Neverovskogo 9, Office 417, 121170, Moscow, Russia

Clemenceau Avenue, 83, 01-33/34 UE Square

C/ Cajo,17

364/8 Sri-Ayuttaya Road, Phayathai, Ratchatavee

Büyükdere Cad. 24/13

86-e, Bozhenko Str .2nd floor,4th entrance

Building LOB 16, Office 417

Bin Khedia Centre

Ctra. Petare-Santa Lucia, km 3 (El Limoncito)

803, Fl 8th, Daiminh Convention Center, 77, Hoang Van

emasya Park, Off Glenmarie

1231 Wien

1731 Zellik

1784 Sofia

Pudahuel, Santiago de Chile

Xuhui, Dist. 200030 Shanghai

182 00 Praha 8 - Liben

Guayaquil

193 00 Athens

9200 Mosonmagyaróvár

12950 Jakarta

40150 Shah Alam, Selangor Darul Ehsan

11000 Mexico D.F.

Casablanca

Lima

05-800 Pruszkow

3834-909 Ilhavo, Aveiro

010992 Bucharest Sector 1

121087 Россия, Москва

239920 Singapore

39011 Santander

10400 Bangkok

80290 Mecidiyeköy, Istanbul

03150 Kyiv

P.O. Box 18251 Dubai

P.O. Box 35142 Dubai

1070 Caracas

Thai, Tan Phu Ward, District 7, Ho Chi Minh

+43 18 668 022

+32 24 668 740

+359 29 768 330

+ 56 24 386 000

+86 2 153 076 996

+420 284 691 940

+593 42 100 311

+30 2 109 760 283

+36 96 574 500

+62 215 762 272

+60 376 201 600

+52 5 551 330 493

+212 22 674 462

+51 14 363 078

+48 227 383 270

+35 1 234 329 500

+40 212 334 450

+7 4 956 450 064

+65 67 342 415

+34 942 355 050

+66 -26 424 888

+90 2 122 883 134

+380 444 960 680

+971 48 872 912

+971 42 833 047

+58 2 122 912 821

+84 854 160 646

www.teka.com

“for further information and updated contact adresses,

please refer to the corporate website”

17.11 - 43016378.A -
