Teka HSF 924/824 User guide
ES Guía de Uso de Horno de Gas
PT Guia de Utilização de Forno a Gás
EN User’s Guide for Gas Oven
FR Guide d’utilisation d’un four à gaz
DE Gebrauchsanleitung für Gasbackofen
User’s guide
Model
HSF 924/824
www.teka.com
ESPAÑOL
Por favor, antes de utilizar su horno por primera vez, lea atentamente las instrucciones de
instalación y mantenimiento incluidas en su horno.
Dependiendo del modelo, los accesorios incluidos en su horno pueden variar respecto
a los mostrados en las imágenes.
PORTUGUÊS
Antes de utilizar o forno pela primeira vez, leia atentamente as instruções de instalação
e manutenção fornecidas com o forno.
Dependendo do modelo, os acessórios incluídos no forno podem variar em relação às
imagens apresentadas.
ENGLISH
Before using your oven for the first time, please carefully read the installation and
maintenance instructions that come with it.
Depending on the model, the accessories included in your oven may vary from those
shown in the pictures.
FRANÇAIS
Avant la première utilisation de votre four, veuillez lire attentivement les instructions
d’installation et d’entretien fournies avec votre four.
Selon les modèles, il est possible que les accessoires fournis avec votre four soient
différents de ceux indiqués sur les images.
DEUTSCH
Bevor Sie den Backofen zum ersten Mal verwenden, lesen Sie bitte die zu Ihrem Backofen
gehörenden Einbau- und Wartungsanweisungen aufmerksam durch.
Je nach Modell können die Zubehörteile Ihres Backofens von den auf den Abbildungen
dargestellten abweichen.
Guía de Uso de Horno de Gas
2
Español
INSTRUCCIONES DE SEGURIDAD
Lea atentamente estas instrucciones para obtener el máximo
rendimiento de su horno. Guarde este manual de cara a que
pueda leerlo un nuevo propietario.
Seguridad gas
• ATENCIÓN: El uso de un aparato de cocción a gas produce
calor, humedad y productos de la combustión en el local
donde está instalado. Debe asegurarse que la cocina esté
con buena ventilación especialmente cuando el aparato
está en funcionamiento: mantener abiertos los orificios de
ventila ción natural, o instalar un dispositivo de ventilación
mecánica (campana extractora).
• La utilización intensa y prolongada del aparato puede necesitar una ventilación complementaria, por ejemplo, abriendo
una ventana, o una ventilación más eficaz, por ejemplo, aumentando la potencia de la ventilación mecánica, si existe.
• ATENCIÓN: este aparato es únicamente para cocinar. No
debe ser utilizado para otros efectos, por ejemplo para calefacción ambiente.
• Las presentes instrucciones son válidas únicamente para
los países de destinación cuyos símbolos aparecen tanto
sobre la portada como en el aparato.
• La instalación del aparato tiene que ser ejecutada, tanto
en la parte gas como en la parte eléctrica, por instaladores
compe tentes y cualificados que conozcan las normas de
instalación vigentes.
• Antes de alimentar el aparato, controlar que este correctamente regulado para el tipo de gas a disposición (véase el
apartado correspondiente).
Guía de Uso de Horno de Gas
3
• Antes de ejecutar el mantenimiento o la limpieza desconectar eléctricamente el aparato y esperar a que se enfríe.
• ATENCIÓN: las partes accesibles pueden ponerse muy calientes durante el empleo. Los niños deben ser mantenidos
a distancia.
• El uso de un aparato de gas requiere un cambio regular de
aire. Asegurarse de que la realización de la instalación cumpla con lo que figura en el apartado correspon diente.
• El uso prolongado del aparato de gas puede necesitar una
ventilación suplementaria (apertura de una ventana o aumento de la aspiración forzada).
• Para las posibles intervenciones de reparación, dirigirse
siempre a un Centro de asistencia técnica autorizado y exigir recambios originales. Las reparaciones efectuadas por
personal no competente pueden ocasionar daños.
• El presente producto está destinado a la cocción y calentamiento de los alimentos, no utilizarlo para otras finalidades.
Guía de Uso de Horno de Gas
4
Español

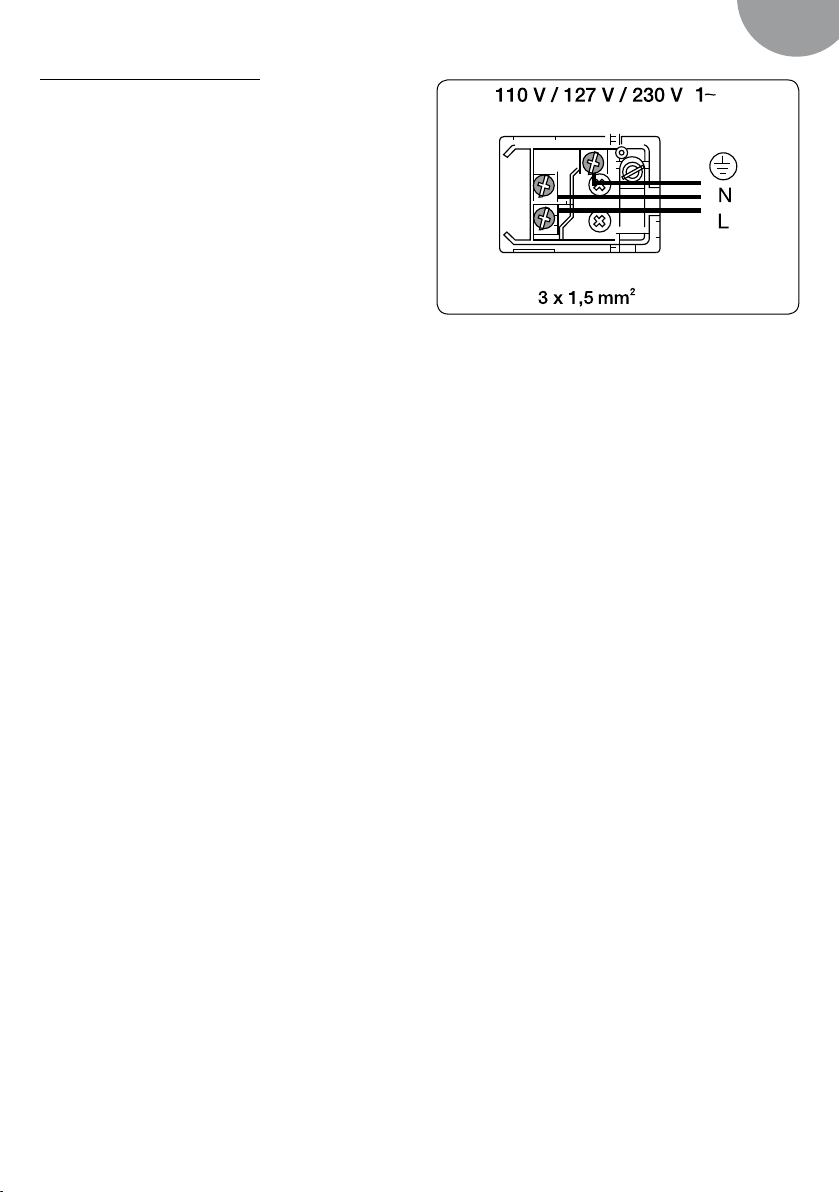

Seguridad eléctrica
Figura
• Para la conexión del horno
a la red eléctrica, el instalador debe utilizar un cable de
alimentación tipo H05RR-F,
H05SS-F o H07RN-F. El
esquema de conexión se
muestra en la figura.
• El horno debe conectarse siempre a una buena toma de tierra de acuerdo a la normativa vigente.
• La conexión debe realizarse a través de un interruptor omnipolar, adecuado a la intensidad a soportar y con una apertura mínima entre contactos de 3 mm para la desconexión en
casos de emergencia, limpieza o cambio de la lámpara. En
ningún caso el cable de toma de tierra podrá pasar por este
interruptor.
• Este interruptor se puede sustituir por una clavija de enchufe, siempre que pueda estar accesible en un uso normal.
• Cualquier manipulación o reparación del aparato, incluida
la sustitución del cable de alimentación, debe realizarse
por personas del Servicio de Asistencia Técnica autorizado usando repuestos originales. Las reparacio nes o manejo realizado por otras personas pueden ocasionar daños al
aparato o un mal funcionamiento, poniendo en peligro su
seguridad.
• Desconecte su horno cuando esté averiado.
• En hornos combinados con encimera, sólo se podrán montar las recomendadas por el fabricante.
Guía de Uso de Horno de Gas
5
Seguridad para los niños
• Impida que los niños se acerquen al horno durante el cocinado, ya que se alcanzan temperaturas elevadas.
• Los niños menores de 8 años deben permanecer alejados
a menos que estén bajo supervisión permanente. Los niños
no deben jugar con el aparato.
• Vigilar niños y personas no autosuficientes, durante todo el
tiempo para que no toquen superficies calientes y no estén
cerca del aparato encendido.
Seguridad en el uso del horno
• Este aparato ha sido concebido para ser usado en un ambiente domestico y de modo no profesional. Debe ser utilizado por personas adultas y conscientes.
• El horno siempre tiene que funcionar con la puerta cerrada.
• Sólo utilice el horno cuando esté instalado en el interior del
mueble (Ver apartado Instalación del horno).
• La bandeja y la parrilla poseen un sistema para facilitar su
extracción parcial y manipular los alimentos.
• Durante el uso el aparato se calienta, emplee guantes de
protección cuando quiera mani obrar dentro de él y evite tocar los elementos de calentamiento del interior del horno.
• En caso de falta de energía eléctrica el horno se debe apagar.
Guía de Uso de Horno de Gas
6
Español
Limpieza y mantenimiento
• Debe desconectar el aparato de la red eléctrica para realizar cualquier intervención.
• No utilizar limpiadores abrasivos ni aparatos limpiadores a
vapor o agua a presión.
• La limpieza y el mantenimiento a realizar por el usuario no
deben realizarlo los niños sin supervisión.
• Antes de sustituir la lámpara, asegúrese primero que el horno está desconectado de la red eléctrica para evitar la posibilidad de choques eléctricos.
Este aparato cumple con las siguientes directivas:
2006/95/CE
2004/108/CE
89/109/CE
2009/142/CE ex 90/396/CE
2009/125/CE
2011/65/EU
Guía de Uso de Horno de Gas
7
Antes del Primer Uso
Por el proceso de fabricación, puede haber en
el horno restos de grasas y otras impurezas,
para eliminarlos proceda como sigue:
• Retire todos los elementos del embalaje, in-
cluido el plástico protector si lo lleva.
• Conecte su horno en función
durante 1 hora. Para ello consulte la Guía Rápida de Uso que acompaña a este manual.
, a 200 ºC y
Embalaje Ecológico
El embalaje está realizado con materiales totalmente reciclables y pueden ser aprove chados
nuevamente. Consulte con su admi nis tración
municipal sobre las normas locales para retirar
estos materiales.
ATENCIÓN:
El símbolo
la je, indica que este aparato no se puede
tratar como un desperdicio normal del hogar. Usted debe entregarlo al punto de reco-
en el producto o en el emba-
• Enfríelo abriendo la puerta, de esta forma se
ventila no quedando olores en su interior.
• Tras el enfriamiento, limpie el horno y los accesorios.
Durante este primer funcionamiento, se producen humos y olores por lo que se debe asegurar una buena ventilación de la cocina.
lección de equipos eléctricos y electrónicos
para su reciclaje.
De esta forma usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública por una incorrecta
manipulación.
Para obtener información más detallada sobre el reciclado del aparato, póngase en contacto con la administración de su ciudad, con
el servicio de desechos del hogar o con el
establecimiento donde compró el producto.
Otras Instrucciones Importantes
El horno siempre tiene que funcionar con
la puerta cerrada
• El fabricante no se responsabiliza de un uso
que no sea para la preparación de alimentos
de forma doméstica.
• No guarde aceites, grasas ni materiales inflamables en el interior, ya que puede ser peligroso si pone el horno en funcionamiento.
• No se apoye ni se siente en la puerta abierta,
podría dañarla además de poner en peligro
su seguridad.
• No recubra el fondo del horno con hojas de
papel de aluminio a fin de no cerrar las ranuras previstas ni alterar el regular intercambio
térmico ya que puede afectar al cocinado,
dañar el esmalte de la cavidad y el interior del
mueble de su cocina.
Guía de Uso de Horno de Gas
8
• Para cocinar cualquier alimento, introduzca
la bandeja o parrilla en las guías laterales de
la cavidad interior.
• No deposite recipientes ni alimentos en el
fondo del horno, emplee siempre las bandejas y parrilla.
• No vierta agua en el fondo durante el funcionamiento, ya que puede dañar el esmalte.
• Durante el cocinado abra la puerta lo menos
posible, así reducirá el consumo de energía.
• En cocinados con un alto contenido de líquidos es normal que se produzcan algunas
condensaciones en la puerta.
• Limpie el interior del horno para eliminar restos
de grasa o alimentos, los cuales en posteriores cocinados desprenderán humos y olores o
provocarán la aparición de manchas.
Descripción del horno
1
2
3
4
5
6
7
8
9
Frontal de mandos
1 2 3
Español
Fijación al mueble
1
10
11
Salida de aire de refrigeración
2
Resistencia de Grill
3
Soportes Bandejas
4
Turbina
5
Parrilla
6
Bandeja de Asados
7
Bisagra
8
Puerta
9
Frontal de mandos
10
Lámparas
11
Mando temporizador minutero
1
Mando selector de funciones
2
Mando selector de temperaturas
3
Guía de Uso de Horno de Gas
9
Símbolos del selector de funciones
Modelo HSF 924/824
Funciones del horno
INFORMACIÓN
Para una descripción de uso de cada una de las
funciones, consulte la guía de cocinados incluida
en su horno.
DESCONEXIÓN DEL HORNO
GRILL
Gratinado y asado superficial. Permite el dora-
do de la capa exterior sin afectar al interior del
alimento. Indicado para piezas planas como
bistec, costillas, pescado, tostadas.
GRILL CON TURBINA
Permite el asado uniforme al mismo tiempo
que dora superficialmente. Ideal para parrilladas. Especial para piezas con gran volumen
como aves, caza... Se recomienda colocar la
pieza de carne sobre la parrilla del horno y la
bandeja por debajo, para el escurrido de jugos
o grasa.
SOLERA
Calor sólo desde la parte inferior. Especial para
asados. Puede usarse para cualquier pieza, independientemente de su tamaño.
SOLERA CON TURBINA
Distribuye el calor que proviene de la parte in-
ferior del horno. Adecuado para asados y pastelería. El ventilador reparte de forma uniforme
el calor en el interior del horno, reduciendo el
tiempo y la temperatura de cocinado.
DESCONGELACIÓN
Esta función es apropiada para desconge-
laciones suaves de alimentos. En especial
aquellos que son consumidos sin calentar, por
ejemplo cremas, pastas, tartas, pasteles, etc.
ATENCIÓN:
Todas las cocciones se deben efectuar con la
puerta del horno cerrada.
Guía de Uso de Horno de Gas
10
Manejo del horno

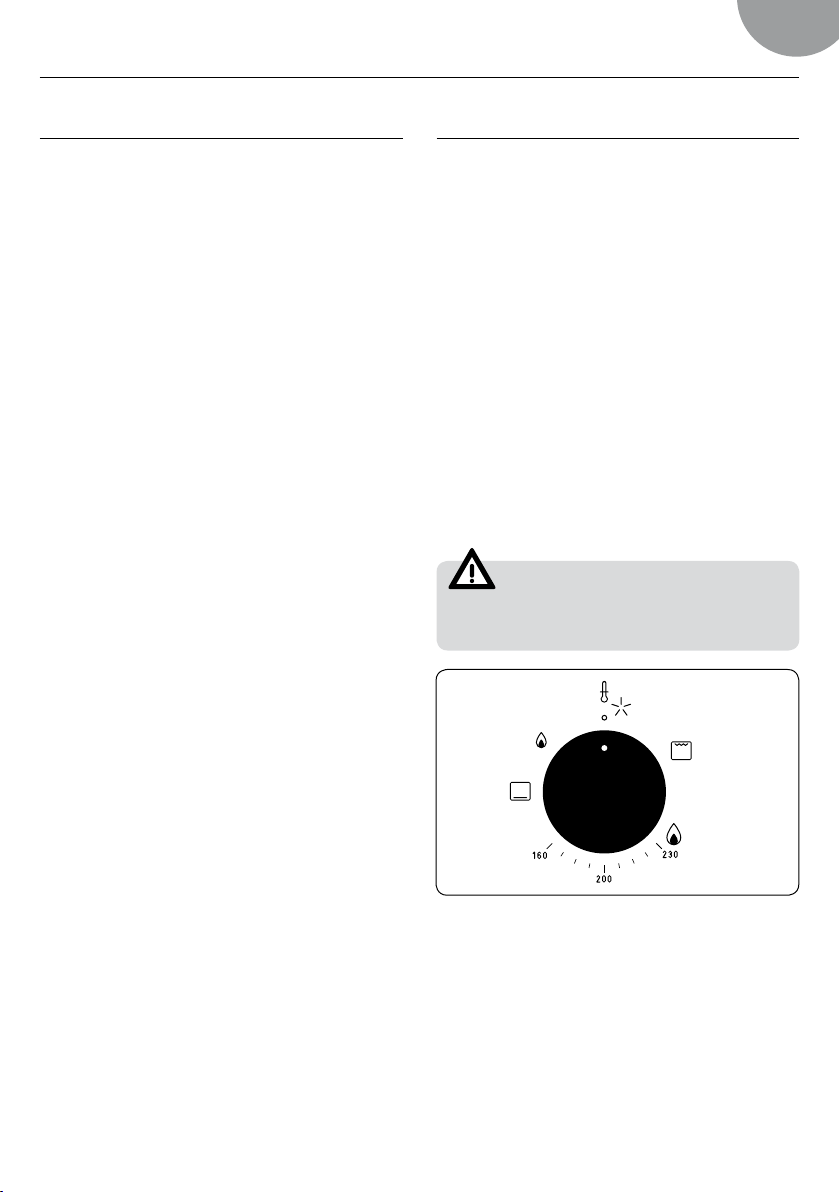

ENCENDIDO Y REGULACIÓN
DEL QUEMADOR DEL HORNO
Para realizar una maniobra correcta de encendido, atenerse fielmente a las siguientes indicaciones:
• Abrir taxativamente la puerta del horno.
• Pulsar y girar el mando del termostato en el
sentido contrario a las agujas del reloj hasta
la posición de máxima temperatura. Manteniendo oprimido el mando, el micro interruptor que se encuentra en la parte trasera del
mismo ocasionará una serie de chispas en la
bujía de encendido que enciende el quemador.
• Una vez encendido cerrar la puerta con mucho cuidado.
• Mantener oprimido el mando unos 10 segundos a fin de permitir que el calentamiento
del termopar colocado en le quemador mantenga automáticamente encendida la llama
(controlar a través de las ranuras que se encuentran en el fondo).
• Si después de más o menos 10 segundos el
quemador no está encendido interrumpir la
maniobra y esperar por lo menos un minuto
antes de volver a probar el encendido (manteniendo siempre la puerta abierta).
• Una vez efectuado el encendido, girar el
mando del termostato en el nivel deseado.
• Introducir la bandeja a una altura media para
mejores resultados.
• Una vez terminada la cocción, apagar el quemador girar el mando del termostato en el
sentido de las agujas del reloj hasta la posición de cero.
• En el caso de una extinción casual de la llama del quemador, no intentar el re encendido
por un minuto por lo menos.
Español
USO DEL GRILL ELÉCTRICO
Presionar y girar el mando termostato en sentido horario hasta la posición indicada (grill).
Se aconseja calentar el grill por lo menos 5 minutos antes de introducir la vianda.
Colocar la vianda que se debe grillar sobre la
parrilla apropiada o en una bandeja para horno
con bordes bajos. La parrilla se debe poner en
el escalón más alto (en función del volumen del
alimento que se debe cocinar), en cambio la
bandeja que sirve para recoger los residuos de
grasa se debe ubicar en el escalón sucesivo.
En base al tipo de vianda (ejem. carnes, pescado, carnes blancas, etc.) es necesario girar la
vianda para que la misma esté expuesta a los
rayos infrarrojos en ambos lados.
La cocciòn con el grill no debería superar los
30 minutos.
ATENCIÓN:
El grill no funciona cuando está seleccionada la función gas del horno.
Guía de Uso de Horno de Gas
11
SELECCIÓN DE FUNCIONES
• Girado en sentido contrario a las agujas del
reloj, permite la activación de la iluminación
interior del horno.
• Girado en sentido horario permite el funcionamiento de la turbina en las funciones de
solera y grill.
• En la posición inferior permite el funcionamiento de la turbina, para la función de descongelación.
CONTADOR DE MINUTOS DEL HORNO
Para utilizar el contador de minutos es necesario cargar el dispositivo sonoro girando el
mando una vuelta completa en sentido horario,
y después regresar hacia atrás hasta el tiempo
deseado (max. 120 minutos). Una vez transcurrido el tiempo predeterminado, comienza a
funcionar el avisador acústico.
ATENCIÓN:
En el momento de la señal acústica, el contador de minutos no interrumpe el funcionamiento del horno.
ATENCIÓN:
El aparato está dotado de un motor para el
enfriamiento de los componentes internos.
Dicho dispositivo se enciende automáticamente con cualquier tipo de utilización del
horno y se mantiene funcionando hasta alcanzar una temperatura por debajo de un
límite determinado aun después de haber
apagado el horno. En caso de falta de energía el horno se debe apagar.
Si detecta algún problema en el motor
de refrigeración apague el horno y diríjase al Servicio de Atención al cliente.
Guía de Uso de Horno de Gas
12
Tabla de características
Aparato de categoría II2H3+
Clase CLASE 3
Países de Destino CHILE, EAU, MÉXICO ECUADOR,
TURQUÍA, UE VENEZUELA
Tensión de alimentación V 220-240 127 110
Potencia eléctrica kW 2,1 2,0 1,75
Consumo eléctrico A — 15,7 —
Potencia de grill eléctrico W 2000 1900 1650
Gas G30/31 G20
Presión de alimentación mbar 28-30/37 20
Horno Grill Horno Grill
Potencia kW 4 — 4 —
Ø Inyector 1/100 mm 95 — 150 —
Capacidad nominal kW 4 — 4 —
Capacidad térmica
del quemador Kj/h — 14.400 — —
Consumo reducido k 1,3 — 1,3 —
Consumo nominal g/h-m3/h 290 — 0,38 —
Español
Entiéndase por G30/G31 como Gas L.P. y por G20 como Gas Natural.
PRESIÓN NORMAL:
Gas L.P.: 2,75 kPa (27,5 mbar)
Gas Natural: 1,76 kPa (17,6 mbar)
Guía de Uso de Horno de Gas
13
INSTRUÇÕES DE SEGURANÇA
Leia atentamente estas instruções para obter o máximo rendimento do seu forno. Guarde este manual para que possa ser
lido por um novo proprietário.
Segurança gás
• ATENÇÃO: O uso de um aparelho de cocção a gás produz
calor, humidade e produtos da combustão no local onde está
instalado. Deve assegurar-se que a cozinha está bem ventilada especialmente quando o aparelho está em funcionamento: manter abertos os orifícios de ventilação natural, ou
instalar um dispositivo de ventilação mecânica (exaustor).
• A utilização intensa e prolongada do aparelho pode reque-
rer uma ventilação complementar, por exemplo, a abertura
de uma janela, ou uma ventilação mais eficaz, por exemplo,
aumentando a potência da ventilação mecânica, caso exista.
• ATENÇÃO: este aparelho serve unicamente para cozinhar.
Não deve ser utilizado para outros efeitos, por exemplo para
aquecer o ambiente.
• As presentes instruções são válidas unicamente para os
países de destino cujos símbolos são indicados tanto na
página inicial como no aparelho.
• A instalação do aparelho tem que ser executada, tanto na
parte gás como na parte eléctrica, por instaladores competentes e qualificados que conheçam as normas de instalação vigentes.
• Antes de proceder à alimentação do aparelho, é necessário
verificar que este está correctamente regulado para o tipo
de gás disponível (ver secção correspondente).
Guia de Utilização de Forno a Gás
14
Português
• Antes de executar a manutenção ou a limpeza deve desligar
o aparelho da rede eléctrica e esperar que este arrefeça.
• ATENÇÃO: as partes acessíveis podem aquecer muito du-
rante a utilização. As crianças devem ser mantidas à distância.
• O uso de um aparelho a gás requer um fluxo regular de ar.
Deve certificar-se que a instalação respeita as indicações
constantes na secção correspondente.
• O uso prolongado do aparelho a gás pode requerer uma ven-
tilação suplementar (abertura de uma janela ou o aumento
da aspiração forçada).
• Para possíveis intervenções de reparação, deve contactar
sempre um Centro autorizado de assistência técnica e exigir peças de substituição originais. As reparações efectuadas por pessoal não competente podem ocasionar danos.
• O presente produto destina-se à cocção e aquecimento de
alimentos, não deve ser utilizado para outras finalidades.
Guia de Utilização de Forno a Gás
15
Segurança eléctrica
Figura
• Para a ligação do forno à
rede eléctrica, o instalador
deve utilizar um cabo de
alimentação tipo H05RR-F,
H05SS-F ou H07RN-F. O esquema de ligação é mostrado na figura.
• O forno deve ser sempre ligado a uma tomada de terra em
bom estado de acordo com a norma vigente.
• A ligação deve realizar-se através de um interruptor omnipo-
lar, adequado à intensidade a suportar e com uma abertura
mínima entre contactos de 3 mm para desligar em casos de
emergência, limpeza ou troca da lâmpada. Em caso algum o
cabo da tomada de terra poderá passar por este interruptor.
• Este interruptor pode ser substituído por uma ficha eléctri-
ca, sempre que possa estar acessível numa utilização normal.
• Qualquer manipulação ou reparação do aparelho, inclusive
a substituição do cabo de alimentação, deve ser realizada
por pessoas do Serviço de Assistência Técnica autorizado
usando peças de substituição originais. As reparações ou o
manuseamento realizado por outras pessoas podem ocasionar danos ao aparelho ou um mau funcionamento, colocando em perigo a sua segurança.
• Desligue o forno quando este estiver avariado.
• Em fornos combinados com bancada, apenas se poderão
montar as recomendadas pelo fabricante.
Guia de Utilização de Forno a Gás
16
Português
Segurança para as crianças
• Impeça que as crianças se aproximem do forno durante o
cozinhado, visto que são atingidas temperaturas elevadas.
• As crianças menores de 8 anos devem permanecer afasta-
das a menos que se encontrem sob supervisão permanente.
As crianças não devem brincar com o aparelho.
• Crianças e pessoas sem autonomia devem ser vigiadas
constantemente para que não toquem em superfícies quentes e não estejam perto do aparelho aceso.
Segurança na utilização do forno
• Este aparelho foi concebido para ser usado num ambiente
doméstico e de forma não profissional. Deve ser utilizado
por pessoas adultas e conscientes.
• O forno tem que funcionar sempre com a porta fechada.
• Utilize o forno só quando este estiver instalado no interior
do móvel (Ver secção Instalação do forno).
• O tabuleiro e a grelha possuem um sistema para facilitar a
sua extracção parcial e manipular os alimentos.
• Durante a sua utilização o aparelho aquece. Utilize luvas de
protecção quando pretender actuar no interior do mesmo
e evite tocar nos elementos de aquecimento no interior do
forno.
• Em caso de falta de energia eléctrica o forno deve ser des-
ligado.
Guia de Utilização de Forno a Gás
17
Limpeza e manutenção
• Deve desligar o aparelho da rede eléctrica para realizar
qualquer intervenção.
• Não utilizar produtos de limpeza abrasivos nem aparelhos
de limpeza a vapor ou com água à pressão.
• A limpeza e a manutenção a realizar pelo utilizador não deve
ser realizada por crianças sem a devida supervisão.
• Antes de substituir a lâmpada, assegure-se primeiro que o
forno está desligado da rede eléctrica para evitar a possibilidade de choques eléctricos.
Este aparelho cumpre as seguintes directivas:
2006/95/CE
2004/108/CE
89/109/CE
2009/142/CE ex 90/396/CE
2009/125/CE
2011/65/EU
Guia de Utilização de Forno a Gás
18
Loading...
