User Manual DLV 685/ DLV 985/ DLV 998

ES TR

DE UK

EN RU

FR PT NL

www.teka.com

УКРАЇНСЬКИЙ

Перед установкой и эксплуатацией прибора внимательно озна‐ комьтесь с приложенным руководством.

РУССКИЙ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством.

•

• Bei der Fresh-Funktion wird der Motor

jede Stunde für zehn Minuten auf Stufe 1 aktiviert. Diese Funktion bleibt für 24 Stunden aktiviert, oder solange, bis sie manuell ausgeschaltet wird.

• Um diese Funktion zu aktivieren /

deaktivieren, gleichzeitig die Tasten „-“ und „+“ drücken

•

• NOTA:

•

• Después de limpiar los filtros, pulse

simultáneamente "Temporizador" y "Luz" durante al menos 3 segundos para que la señal sea apagada

• La función fresca consiste en activar el motor en la velocidad 1 durante diez minutos por hora. Esta función se mantendrá activa durante 24 horas o hasta que sea apagado manualmente.

• Para activar/desactivar esta función,

presiona simultáneamente las teclas “-” y “+” key

•

• lumera, procédez à leur nettoyage.

• Après avoir nettoyé les filtres, appuyez

simultanément sur les touches «Temporisateur» et « » pendant au moins 3 secondes, puis l'indicateur s'éteindra

• La fonction Rafraîchissement consiste à

activer le moteur à la vitesse 1 pendant dix minutes chaque heure. Cette fonction restera active pendant 24 heures ou

jusqu’à ce qu’elle soit désactivée

manuellement.

• Pour activer/désactiver cette fonction,

appuyez simultanément sur les touches « - » et « + ».

•

Antes de solicitar o serviço de reparações, faça as comprovações indicadas a seguir:

•

• Druk na het reinigen van de filters

tegelijkertijd op de toetsen "Timer" en "Light" gedurende minstens 3 seconden waarna het signaal wordt uitgeschakeld

• De functie vers bestaat uit het activeren van de motor op snelheid 1 voor tien minuten per uur. Deze functie blijft actief gedurende 24 uur of totdat deze handmatig wordt uitgeschakeld.

• Druk om deze functie te activeren/uit te schakelen, tegelijkertijd op de toetsen "-" en "+"

•

Güvenlik Talimatları

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montaj ve kullanımın hasara neden olması durumunda sorumluluk kabul etmez. Kullanma kılavuzunu

daha sonra kullanmak için daima cihazın yakınında bulundurun.

Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, güvenliklerinden sorumlu bir yetişkin ya da kişi

tarafından gözetim altında tutuldukları sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük

veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.

• Çocukların cihazla oynamalarına izin vermeyin.

• Temizlik ve kullanıcı bakımı çocuklar tarafından, gözetim altında

bulunmadıkları müddetçe, yapılmamalıdır.

Genel Güvenlik

• Davlumbaz modelleri, gaz veya diğer yakıtları yakan cihazlarla

aynı anda kullanıldığında odanın havalandırılması yeterli olacaktır. (Sadece bacası olmayan, havayı odaya boşaltan

cihazlara uygulanmaz).

• Aspiratörün altında alev alabilecek nitelikte yemekler pişirmeyiniz.

• DİKKAT: Erişilebilir parçalar sıcak olduğunda aletleri pişirme ile kullanılır hale gelebilir.

Montaj

• Elektrik bağlantısı, cihazın şebeke hattından en az 3 mm’lik tam

kutuplu kontak ayrımı ile izole edilecek şekilde ayarlanmalıdır.

Uygun ayrım cihazları şunları kapsar; devre kesici, RCD (Kalan Akım Aygıtı) ve kontaktörler.

• Elektrik bağlantısı bir tapa ile yapılır ve bu kurulumdan sonra

erişilebilir halde kalırsa, bahsedilen ayırma cihazını sağlamak

gerekli değildir.

• Gaz veya diğer yakıtlar ile çalışan cihazların dumanını hava

bacasından boşaltmayınız. (Sadece bacası olmayan, havayı

odaya boşaltan cihazlara uygulanmaz).

• Aspiratörün alt kısmı ile ocak arasındaki korunması gereken mesafe; elektrikli ocaklarda minimum 65cm olmalıdır ġayet gazlı

ocak kullanma kılavuzunda bu mesafenin arttırılmasına dair bir

uyarı varsa uyulması gerekmektedir.

• Aspiratörü monte etmeden önce yürürlükteki duman ve hava

standartlarını kontrol ediniz.

• Aspiratörün bağlantısını yapmadan önce aspiratörün iç kısmında bulunan özelliler etiketinde belirtilen voltaj ve frekans değerlerini kontrol ediniz.

• Aspiratörünüzden maksimum performansı alabilmeniz için çıkıģ

borusunun 4 metreyi geçmemesine ve 2 adet 90º lik açıdan

(dirsek) fazla olmamasına dikkat ediniz.

• Davlumbazın dıģarıya açılan bir bacaya bağlanması ilk tercih olsa da bunun mümkün olmadığı hallerde karbon filtre

kullanılabilir. Emilen hava karbon filtreler yardımıyla

temizlenerek ortama geri döner.

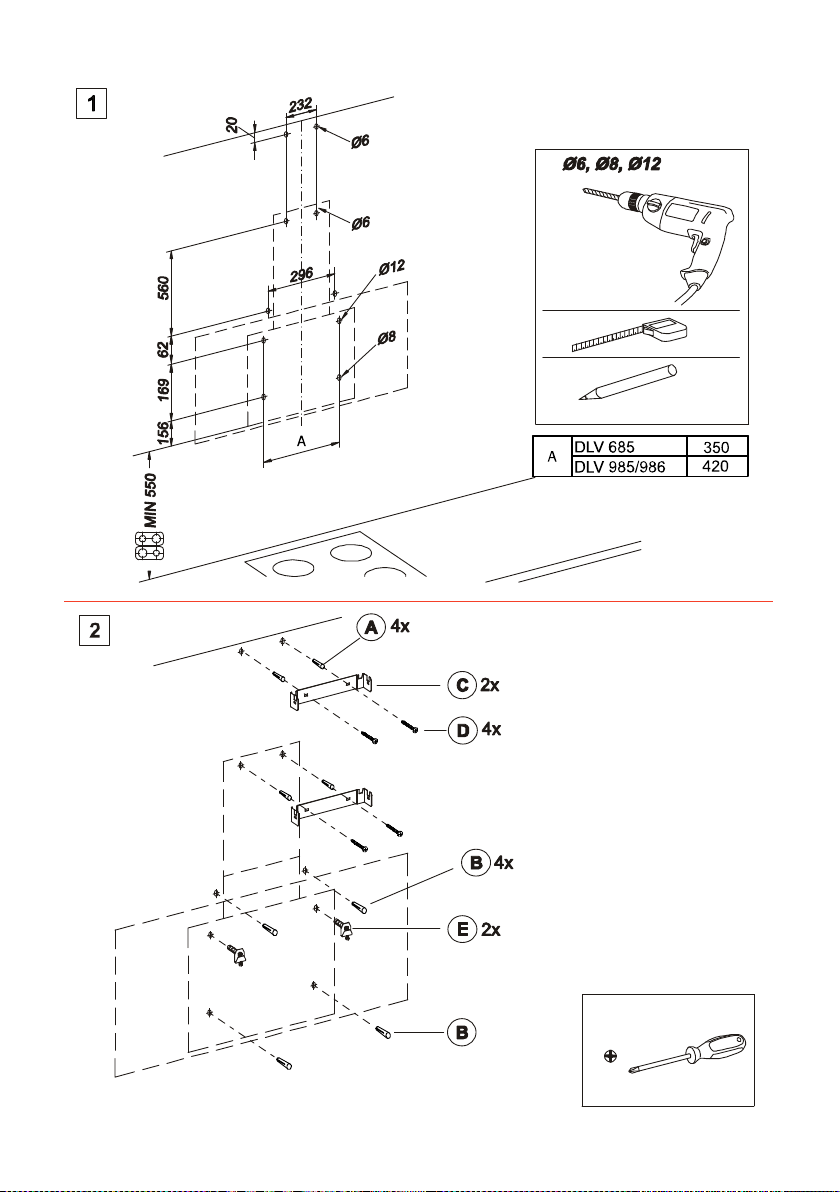

• Daha fazla Kurulum bilgisi için, bu kullanım kılavuzunun

sonuna bakın.

Temizlik

• Kullanma kılavuzu içerisinde yer alan temizlik talimatları dışına çıkıldığı takdirde yangın riski vardır.

• Aspiratörün herhangi bir kısmında yağ birikmesine müsaade

etmeyiniz, özellikle filtrelerde. YANGIN TEHLİKESİ

DOĞURABİLİR.

• Kullanım sıklığına göre filtreler en az ayda bir kez

temizlenmelidirler. Yemek piģirme esnasında hatta piģirmediğiniz zamanlar dahil aspiratörünüz üzerinde yağ

birikimi olabilir.

• Aspiratörün iç kısmını temizlerken eldiven kullanmanızı ve çok dikkatli olmanızı tavsiye ederiz.

Tamirat

• Elektrik kablosunun zarar görmesi durumunda kablo, bir

kazanın meydana gelmesine engel olmak için, üretici, yetkili

servis veya benzer nitelikteki kalifiye bir kişi tarafından

değiştirilmelidir.

• Güç kaynak kablosunda ya da kontrol panelinde bir deformasyon görülürse aspiratörünüzü kesinlikle kullanmayınız.

• LED modülü arızalıysa, olası bir tehlikeyi önlemek için servis temsilcisine veya benzer derecede nitelikli kişilere başvurunuz.

• Şayet aspiratörünüz çalışmaz ise ya da normal olarak

çalışmıyorsa cihazınızı elektrik bağlantısından ayırın ve en

yakın Teka yetkili servisine başvurun.

• Gerekli olduğu durumlarda en yakın Teka yetkili servisine

başvurun ve orijinal yedek parça kullanıldığından emin olun.

Yetkili servis harici tamirler sizin zarar görmenize sebep olabilecek aparatların hasar görmesine ya da cihazın ayarlarını

bozabilir. Üretici firma aparatların yanlış kullanımından sorumlu

değildir.

Kullanım Talimatları

Sekilde görülen düğmelere basarak 1 aspiratörünüzün fonksiyonlarını kontrol

edebilirsiniz. Piģim bittikten sonra 3-5 dakika süre ile

aspiratörünüzü çalıģtırmaya devam ediniz.

Böylece çıkıģ bacasında ki tüm yağ tortuları dıģarı atılacak ve yağ, duman ve kokuların tekrar geri dönüģünü engelleyecektir.

1- Zaman ölçer 2- Görünüm 3- Işık 4- Seçili fonksiyonu azaltır 5- Seçili fonksiyonu artırır

Hava çekme periyodunu programlama

1) Davlumbaz açılır ve istenilen çekiş hızı

seçilir.

2) Zaman ölçere basılır.

3) 1’den 99 dakikaya kadar olan programlama

zamanı +,- tuşları kullanılarak seçilir.

rogramlama zamanı görüntülenir.

En yüksek hız “H” manuel olarak seçilebilecek ve otomatik olarak diğer bir hıza 7 kadar sonra geçecektir.

Filtrelerin doygunluğu “F”

• Filtre dolum göstergesi yandığı zaman, filtreler yıkanıp temizlenmeli.

• Filtreleri temizledikten sonra, “Görünüm” ve “Işık” tuşlarına aynı anda en az 3

saniye boyunca basılı tutun, ardından işaret kapatılır.

Yenileme İşlevi

• Yenileme işlevi, motoru saatte bir 1 hızında on dakika çalıştırmayı kapsar. Bu işlev 24 saat boyunca veya elle kapatılana kadar etkin olacaktır.

• Bu işlevi etkinleştirmek/devre dışı bırakmak için, aynı anda “-” ve “+” tuşlarına basın.

Temizleme ve Bakım

Temizleme ve bakım iģlemine baģlamadan önce cihazının ana elektrik bağlantısından ayrıldığına emin olunuz.

Temizlik talimatlar doğrultusunda yapılmazsa yangın riski vardır.

Ateģ tehlike var olmak –dibi takdirde adl. Ģu belgili tanımlık tastiye değil yer bulmak gör belgili tanımlık öğretim.

Filtrelerin Temizliği

Temizlik için filtreleri kancalarından ayırınız. Filtreleri bulaģık makinesinde (notlara bakınız) ya da yağların çözülmesi için sıcak su içinde bekletmek koģulu ile ya da isteğe bağlı

olarak metal olmayan

Parçaların korunması Ģartı ile özel spreyler ile temizlenebilir. Temizlik iģleminden sonra filtreleri kurumaya bırakın.

Eğer ana filtre yeniden kadar DİKKAT: Aspiratörün çalışmaz.

Notlar: bulaģık makinelerinde kullanılan kuvvetli deterjanlar filtrenizin kararmasına neden olabilirler fakat bu filtrenizin yağ tutuģ özelliğine bir etkide bulunmaz

A Not: Kullanım sıklığına göre filtreler en az

ayda bir kez temizlenmelidirler.

Yemek piģirme esnasında hatta piģirmediğiniz zamanlar dahil aspiratörünüz üzerinde yağ birikimi olabilir.

Aspiratör Gövdesinin Temizlemesi

Ilık (40ºc ortalama) sabunlu su kullanılması tavsiye edilir. Hazırlanan su ile nemlendirilmiģ bir bez ile aspiratörün keskin kenarlarına ve ızgaralara dikkat edilerek temizlik yapılabilir. Durulama için kuru lif bırakmayan bir bez kullanmanızı tavsiye ederiz.

Not:

• Aģındırıcı, paslandırıcı ya da çizici maddeler kullanmayınız.

• Metal yüzeye zarar verebilecek aģındırıcı temizlik maddeleri kullanmayınız. sert

cisimlerle (bıçak, makas gibi)

temizlemeyiniz.

Aktif Karbon Filtre

• Karbon filtreyi monte etmek için, kapağı

çıkarın, filtreyi uygun olan alana yerleştirin ve kapağı yerine takın.

• Kullanım sıklığına ve şekline göre karbon

filtreler üç ila altı ay arasında değiştirilmelidirler.

• Karbon filtreler yıkanamaz ve tekrar

kullanılamaz. Ömürleri dolduğunda değiştirilmeleri gerekmektedirler.

• Kullanılmış karbon filtreyi yenisi ile

değiştirmek için, montaj adımlarını tersten

takip edin.

Dati tecnici

Dati elettrici: VEDI TARGA DATI

Şayet çalışmayan bir şey varsa

Teknik servise baĢvurmadan önce aĢağıdaki iĢlemleri takip edin:

Hata

Muhtemel sebep

Çözüm

Aspiratör çalıĢmıyor Aspiratör yeteri kadar üflemiyor ya da titriyorsa.

Kablo bağlı değil.

Kabloyu bağlayınız

Prize akım gelmiyor.

Parçaları değiĢtiriniz/tamir ediniz

IĢık çalıĢmıyorsa Baca tıkanmıĢtır.

Bacayı temizleyiniz

Yetersiz hava çıkıĢı.

Montaj yapan kiĢi ile irtibata geçin ve kullanma kılavuzuna baĢvurun.

Lamba patlak.

Lambayı değiĢtirin.

Aspiratör çalıĢmıyor

Lamba kırık

Müşteri Hizmetleri ile iletişime

ILCOS D Code: DSL-9-S-500

Çevrenin Korunması

Ambalajın Atılması

Ambalajınız Yeşil Nokta taşımaktadır. Eğer yaşadığınız yerde böyle bir uygulama

varsa farklı ambalaj malzemelerini örneğin; kartonları, şeritleri, naylon folyoları doğru kutulara atınız. Bu işlem ambalaj malzemelerinin yeniden kullanılmasını sağlayacaktır.

Kullanılmayan Cihazların Atılması

2012/19/EU sayılı Elektrikli ve Elektronik malzeme atıkları konulu Avrupa Yönetmeliğine göre, elektrikli ve elektronik aletler normal çöpler gibi atılmamalıdır.

Kullanım ömrü dolmuş malzemeler komponentlerin tekrar kullanılması, geri dönüşüm imkanlarını artırmak, insan sağlığına ve çevreye zarar vermemek için ayrı olarak toplanmalıdır. Kullanıcıların bu tip ürünlerin ayrı toplanmaları gerektiğini kolayca anlamaları için ürünlerde “üzerinde çarpı işareti bulunan bir çöp kutusu işareti” kullanılır.

Bunun için lütfen yerel bölge belediyeleri,

atık çöp depoları veya ürünü aldığınız mağaza ile temasa geçiniz.

Cihazı atmadan önce cihazın kablosunu ve fişini kesiniz.

Правила техніки безпеки

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за пошкодження, що виникли через неправильне встановлення або експлуатацію. Інструкції з користування приладом слід зберігати з метою користування в майбутньому.

Безпека для дітей та вразливих осіб

• Цей прилад не призначено для використання людьми (включаючи дітей) з обмеженими фізичними або

розумовими здібностями або нестачею досвіду та знань, якщо їм не було надано інструкції з користування приладом людиною, яка відповідає за їхню безпеку.

• Дітям треба пояснити та слідкувати, щоб вони не гралися з приладом.

• Не можна, щоб діти без нагляду дорослих виконували чищення та обслуговування приладу.

Загальні правила техніки безпеки

• Коли витяжка використовується в той же час, що техніка для

спалювання газу або інших видів палива, маэ бути достатня

вентиляція приміщення, (не відноситься до приладів, що призначено повертати повітря назад в приміщення).

• Не робіть фламбування страв під витяжкою (фламбування – це підпалення страви, политої коньяком, спиртом тощо).

• УВАГА: Доступно частини можуть стати гарячою, коли вона використовується для приготування їжі техніка.

Установка

• При виконанні електромонтажу слід передбачити пристрій,

який би дозволив від’єднати прилад від мережі з розривом між контактами усіх полюсів не менше 3 мм. В якості роз’єднувального пристрою можна використовувати, наприклад захисні автомати, автомати захисту від витоку

струму та реле.

• Якщо електричне з'єднання зроблено через штепсельну

вилку, і це залишається доступним після встановлення, то

не потрібно надавати згаданий розділювальний пристрій.

• Повітря не має виводитися в димохід, який

використовується для відводу парів від приладів, що працюють на газі або інших видах палива (не відноситься до приладів, що призначено повертати повітря назад в

приміщення).

• Витяжку необхідно встановлювати так, щоб відстань від конфорок до нижньої частини витяжки складала: для газових плит – не менше 65 см. (Якщо в інструкції з монтажу

газової плити вказано більшу відстань, то такої більшої

відстані необхідно дотримуватися).

• Перед встановленням витяжки ознайомтеся з чинними

місцевими правилами та положеннями відносно існуючих

норм щодо вентиляції та видалення чаду.

• Якщо витяжка працює одночасно з іншими неелектричними

кухонними приладами для приготування їжі, тиск повітря на

виході не повинен перевищувати 4 Па (4х10-5 бар).

• Перед підключенням витяжки до електромережі перевірте,

щоб електрична напруга й частота мережі відповідали напрузі й частоті, вказаним у табличці характеристик витяжки; табличка характеристик знаходиться всередині

витяжки.

• Для досягнення оптимальної потужності довжина вивідного

повітроводу витяжки не повинна перевищувати 4 метри, і у

ньому не повинно бути більше двох згинів під кутом 90º.

• Незважаючи на те, що вивід повітря рекомендується робити за межі кухні, можна використовувати фільтри з

активованого вугілля, які дозволять виводити повітря через

вивідний патрубок назад у приміщення кухні.

• Примітка: Для отримання додаткової інформації по установці можна знайти в кінці цього посібника.

Чистка

• Якщо чищення здійснюється не відповідно до інструкцій, існує ризик виникнення пожежі.

• Не допускайте накопичення жиру у будь-якій частині

витяжки, особливо у фільтрі, оскільки це МОЖЕ

ПРИЗВЕСТИ ДО ПОЖЕЖІ.

• фільтр необхідно чистити не менше одного разу на місяць,

в залежності від того, як часто використовується витяжка. Слід пам’ятати, що жир відкладається на витяжці незалежно

від того, увімкнена вона чи ні.

• Ми радимо користуватися рукавицями й бути надзвичайно обережними при чищенні внутрішньої поверхні витяжки.

Ремонт

• Якщо шнур живлення пошкоджений, він повинен бути

замінений виробником, його агентом з обслуговування або аналогічним кваліфікованим персоналом, з тим щоб

уникнути небезпеки.

• Не вмикайте прилад, якщо шнур живлення зношений або

має порізи або якщо є ознаки пошкодження біля панелі

управління.

• Якщо світлодіодний модуль несправний, він повинен бути

замінений виробником, або сервісним центром з обслуговування або аналогічним кваліфікованим

персоналом, з тим щоб уникнути небезпеки.

• Якщо витяжка не працює або працює ненормально,

вимкніть її з розетки й повідомте службу технічного

обслуговування.

• Для будь-якого ремонту, у тому числі заміна їдця, ви повинні

піти до Служби компетентної Технічної Присутності ближче всього, завжди використовуючи заміненого оригінала. Ремонтні роботи або змінення, які виконуються іншими особами, можуть призвести до пошкодження або неправильної роботи приладу й поставити під загрозу Вашу

безпеку. Виробник не несе відповідальності за неналежне

користування приладом.

Вказівки щодо користування

Натисканням кнопок, показаних на малюнку 1, Ви можете управляти функціями витяжки.

Щоб досягти кращого видалення кухонного чаду, ми рекомендуємо вмикати витяжку за декілька хвилин до початку приготування їжі (за 3-5 хвилин), щоб повітряний потік був безперервним та стійким під час видалення чаду.

Аналогічним чином дайте попрацювати витяжці протягом декількох хвилин після завершення готування, щоб забезпечити повне видалення кухонного чаду та запахів.

1- Дисплей 2- Таймер 3- Підсвічування 4- Зменшити значення обраної функції 5- Збільшити значення обраної функції

Програмування часу роботи витяжки

1) Увімкніть витяжку і оберіть необхідну швидкість роботи.

2) Натисніть кнопку таймера.

3) За допомогою кнопок “+” and “-”

встановіть необхідний час програмування від 1 до 99 хвилин.

4) Дисплей залишок запрограмованого часу.

Максимальну швидкість («H») можна встановити лише вручну, а через 7 хвилин вона автоматично перемикнеться на позначку другої швидкості.

Забруднення фільтрів “F”

• Коли вмикається позначка «Забруднення фільтрів», фільтри необхідно почистити.

• Після очищення фільтрів одночасно натисніть кнопки "Таймер" і "Світло" та утримуйте протягом щонайменше 3 секунд, внаслідок чого сигнал буде вимкнено.

Функція "Свіжість"

• Функція "Свіжість" передбачає активацію мотору на швидкості 1 протягом десяти хвилин кожної години. Ця функція залишатиметься активною протягом 24 годин або до вимкнення її вручну.

• Для увімкнення/вимкнення цієї функції одночасно натисніть кнопки "-" та "+".

Чищення та технічне обслуговування

Перед чищенням та технічним обслуговуванням переконайтеся у тому, що витяжку було відключено від електромережі.

Виконуючи чищення та технічне обслуговування, дотримуйтеся Правил техніки безпеки.

Якщо очищення приладу проводиться всупереч інструкції, є ризик виникнення пожежі.

Чищення фільтрів

Щоб вийняти фільтри відкрийте фіксатори Для чищення фільтру помийте його у посудомийній машини див примітки або дайте постояти у гарячій воді аби спростити видалення жиру або якщо бажаєте обробіть спеціальним спреєм

захистивши неметалеві частини Після

чищення дайте фільтру просохнути Увага витяжка не буде працювати поки ви

не перевстановіть основний фільтр Примітки миття у посудомийній машині з

використанням агресивних миючих засобів може призвести до потемніння поверхні металевих частин але це не впливає на властивості фільтру щодо затримання жиру

Увага фільтр необхідно чистити не менше одного разу на місяць в залежності від того як часто використовується витяжка Слід пам ятати що жир відкладається на витяжці незалежно від того увімкнена вона чи ні

Чищення корпусу кухонної витяжки

Для чищення рекомендується використовувати теплу (прибл. 40ºС) мильну воду. Чистіть витяжку за допомогою ганчірки, зволоженої у цій воді, приділяючи особливу увагу решіткам. Після цього насухо витріть витяжку ганчіркою, яка не залишає волокон.

Примітка

• Ніколи не використовуйте металеві губки або йоршики та абразивні матеріали, які можуть пошкодити поверхню.

• Не скребіть витяжку предметами з металевими поверхнями, такими як ножі, ножиці тощо.

Фільтри з активованого вугілля

• Для встановлення фільтру з активованого вугілля натисніть фіксатори на кожній стороні двигуна й поверніть за стрілкою годинника.

• Вугільні фільтри необхідно замінювати через кожні три-шість місяців, в залежності від особливих умов експлуатації.

• Фільтри з активованого вугілля не можна мити або відновлювати для повторного використання. Відпрацьовані фільтри слід замінити.

• Щоб замінити відпрацьовані фільтри на нові, вийміть старі фільтри у зворотній послідовності відносно послідовності встановлення.

Технічні дані

Електричні характеристики: ДИВ. ТАБЛИЧКУ З ДАНИМИ

Коли щось не працює

Перед тим, як звернутись у службу технічної підтримки, перевірте наступне:

Несправність

Можлива причина

Що робити

Витяжка не працює

Шнур живлення витяжки не підключено до електромережі

Підключіть шнур до електромережі

Електричний струм не доходить до штепсельної вилки

Перевірте/відремонтуйте електричну проводку

Витяжка не забезпечує достатній потік повітря або вібрує

Засмічено отвір для виходу повітря

Видаліть засмічення

Невідповідність повітроводу вимогам

Зверніться до установника та дотримуйтеся вказівок цієї інструкції

Лампа вийшла з ладу

Замініть лампу

Лампи не світяться

Лампу нещільно вкручено

Зверніться до сервісної служби.

ILCOS D Code: DSL-9-S-500

Охорона навколишнього середовища

Цей прилад має маркування CEE у відповідності зі Стандартом 2012/19/EU Європейського Парламенту та Європейської Ради з питань утилізації електричних та електронних приладів. Коректна утилізація цього приладу не матиме негативних наслідків на навколишнє середовище та здоров’я.

Символ (на самому приладі та у супровідних документах) вказує на те, що цей прилад не можна використовувати повторно чи з іншою метою та

утилізувати його разом зі звичайними домашніми відходами. Необхідно здати його до спеціальної установи, яка займається утилізацією електричного та електронного обладнання, і таким чином утилізувати прилад згідно з нормами захисту навколишнього середовища. Щоб отримати детальну інформацію про використання, ремонт та утилізацію цього продукту, звертайтеся, будь ласка, до міської ради, до міської служби з утилізації відходів, або до магазину, в якому ви придбали цей прилад.

Сведения по технике безопасности

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственность за травмы и повреждения, полученные/вызванные неправильной установкой и эксплуатацией. Позаботьтесь о том, чтобы данное руководство было у Вас под рукой на протяжении всего срока службы прибора.

Безопасность детей и лиц с ограниченными возможностями

• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность.

• Не позволяйте детям играть с прибором.

• Очистка и доступное пользователю техническое

обслуживание не должно производиться детьми без присмотра.

Общие правила техники безопасности

• Необходима достаточная вентиляция комнаты, в которой

установлена вытяжка вместе с другими приборами, использующими газ или другое топливо (не относится к

моделям, которые возвращают очищенный воздух обратно в помещение)

• Не обжигайте блюда под вытяжкой.

• ВНИМАНИЕ: Доступные части могут нагреваться при

использовании одновременно с оборудованием для

приготовления пищи.

Установка

• В электропроводке необходимо предусмотреть

специальное устройство, позволяющее отключать прибор от сети по всем полюсам на ширину размыкания контактов не менее 3 мм. Подходящими устройствами для этой цели считаются, например, выключатель линейных предохранителей, частотно импульсные выключатели и

контакторы.

• Если электрическое соединение осуществляется через

штекер, и это остается доступным после установки, тогда нет необходимости предоставлять упомянутое

разделительное устройство.

• Воздух не должен выводиться через дымоходы, которые

выводят дым из других приборов, использующих газ или другое топливо (не относится к моделям, которые

возвращают очищенный воздух обратно в помещение)

• Нижняя часть вытяжки должна находиться на высоте не

менее 65 см от газовой варочной панели. Если в инструкции по монтажу газовой варочной панели указано большее

расстояние, то оно должно быть соблюдено.

• Перед установкой вытяжки ознакомьтесь с действующими

нормативами и положениями, регулирующими вывод

воздуха и дыма.

• Если вытяжка включена одновременно с другими

приборами, работающими не от электрической энергии, давление на выходном отверстии воздухоотвода должно

быть не более 4 Па (4x10 –5 бар).

• Прежде чем подключить прибор к сети удостоверьтесь в

том, что напряжение и частота электропитания в сети соответствует значениям, указанным на табличке с характеристиками прибора, расположенной на внутренней

стороне вытяжки.

• Для наибольшей производительности вытяжки длина

трубы воздуховода должна иметь не более ЧЕТЫРЕХ

метров, а также не более двух колен (изгибов) в 90°.

• Рекомендуемый режим работы вытяжки — это отвод дыма

и паров наружу, но могут быть установлены угольные фильтры, с которыми очищенный воздух возвращается на

кухню через воздуховод.

• Примечание: Для получения дополнительной информации

по установке можно найти в конце данного руководства

пользователя.

Очистка

• Существует риск возгорания, если производить чистку, не следуя инструкции

• Не допускайте скопления жира на поверхности вытяжки,

особенно на фильтре. ЭТО МОЖЕТ ПРИВЕСТИ К

ПОЖАРУ.

• Чистка фильтров должна производиться не реже одного

раза в месяц в зависимости от пользования вытяжкой. Следует иметь в виду, что при приготовлении пищи на поверхности даже неработающей вытяжки и на фильтре

накапливаются жиры.

• При очистке внутренних деталей вытяжки рекомендуется использовать перчатки и соблюдать предосторожности.

Ремонт

• В случае повреждения шнура питания во избежание

несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или

специалистом с равнозначной квалификацией.

• Не включайте прибор, если шнур поврежден или если

имеются заметные повреждения на в зоне пульта

управления прибором.

• Если светодиодная панель работает неадекватно,

необходимо заменить ее у производителя или представителя сервисной службы во избежание

несчастного случая

• Если вытяжка перестанет работать или будет работать

неправильно, сразу же отключите ее от сети и свяжитесь с

Центром технического обслуживания.

• Вы должны обращаться в ближайший авторизованный

сервисный центр для любого ремонта с использованием оригинальных запчастей. Ремонт и модификации, произведенные другими лицами, могут привести к повреждению прибора или опасному нарушению его работы. Изготовитель снимает с себя ответственность за

неправильное использование прибора.

Инструкция по применению

Управлять вытяжкой можно с помощью кнопок, показанных на рис. 1. Для наиболее эффективного отвода паров и дыма рекомендуется включить вытяжку за несколько минут до приготовления пищи (от 3 до 5 минут), что обеспечит постоянный поток воздуха во время отвода дыма.

Также следует оставить вытяжку включенной несколько минут после приготовления пищи для полного удаления дыма и запахов.

1- Дисплей 2- Таймер 3- Свет 4- Уменьшить выбранную программу

5- Увеличить выбранную программу

Программирование вентиляционного периода

1) Включите вытяжной шкаф и выберете

желаемую скорость вытяжки.

2) Нажмите Таймер.

3) Выберете желаемое программное

время в переделах от 1 до 99 минут при помощи кнопок «+» или «-».

Дисплей будет показывать оставшееся время запрограммированного режима.

Максимальная скорость Н может быть выбрана только вручную и будет автоматически изменена на режим второй скорости после 7 минут работы.

Насыщение фильтров “F”

• Когда загорится индикатор насыщения фильтров, прочистите их.

• После очистки фильтров одновременно нажмите на кнопки «Таймер» и «Свет» и удерживайте их как минимум 3 секунды, после чего значок будет выключен.

Функция «Свежесть»

• При активации функции «Свежесть» мотор будет каждый час в течение 10 минут работать на скорости 1. Эта функция будет активной в течение 24 часов или же до тех пор, пока она не будет выключена вручную.

• Чтобы включить или отключить эту функцию, одновременно нажмите клавиши «-» и «+».

Чистка и уход

Для удаления фильтров из их пазов нажмите на устройства крепления.

Чистку фильтров можно производить в посудомоечной машине (см. примечания) или погружением в горячую воду в течение необходимого времени для растворения жиров, либо, по желанию пользователя, с помощью специальных растворителей жиров (предотвращая от их попадания неметаллические части фильтра).

После очистки фильтр следует высушить.

Чистка фильтра

Чтобы снять фильтр, нажмите на защелку фильтра. Для мытья фильтра поместите его в посудомоечную машину (см. примечания) или замочите в горячей воде на время, необходимое для удаления жира. Также можно использовать специальные аэрозоли (при этом следует предохранять неметаллические части фильтра). После этого высушите фильтр.

Внимание: вытяжка не будет работать, пока вы не переустановите основной фильтр.

Примечания: Мытье фильтра в посудомоечной машине с агрессивными моющими средствами может вызвать потемнение металлической поверхности, что никак не сказывается на жиропоглощающих качествах фильтра.

Внимание: Чистка фильтров должна производиться не реже одного раза в месяц в зависимости от пользования вытяжкой. Следует иметь в виду, что при приготовлении пищи на поверхности даже неработающей вытяжки и на фильтре накапливаются жиры.

Чистка корпуса вытяжки

Рекомендуется использовать раствор моющего средства температурой около 40°C. Протрите прибор салфеткой, смоченной в растворе моющего средства, особенно тщательно очистите пазы и

щели. После этого высушите прибор тканью.

Внимание:

• Не используйте металлические мочалки и абразивные средства, которые могут повредить поверхность вытяжки.

• Не скоблите вытяжку с помощью твердых предметов как, например, ножи, ножницы и т.д.

Фильтр из активированного угля

• Фильтры помещаются по сторонам патрубка, при этом держатели мотора

и угольных фильтров должны совпасть, после этого повернуть их по часовой стрелке.

• Срок службы фильтра из активированного угля колеблется от трех до шести месяцев и зависит от интенсивности пользования вытяжкой.

• Фильтр из активированного угля нельзя мыть или восстанавливать. После окончания срока службы фильтр следует заменить.

• Для замены использованных фильтров следуйте инструкциям по монтажу в обратном порядке.

Техническая информация

Электрические характеристики: СМ. ПАСПОРТНУЮ ТАБЛИЧКУ

В случае неполадки

Прежде, чем обращаться в Центр технического обслуживания, проведите проверку согласно следующей таблице:

Неисправность

Возможная причина

Решение

Вытяжка не работает Вытяжка слабо всасывает или вибрирует

Шнур не подключен к сети

Подключить шнур

Нет питания в сети

Проверить / восстановить питание в сети

Не загорается освещение

Закупорен выходной воздуховод

Устранить препятствия для выхода воздуха

Выходной воздуховод не отвечает требованиям

Связаться с установщиком и следовать указаниям настоящей инструкции

Перегорели лампочки

Заменить лампочки

Вытяжка не работает

Лампа сломана

Обратитесь в сервисную клиент

ILCOS D Code: DSL-9-S-500

Защита окружающей среды

Утилизация упаковки

На упаковке нанесен знак «Зеленая точка» (Green Point).

Утилизируйте все упаковочные материалы, такие как картон, пенополистирол и полиэтиленовую обертку, выбросив их в соответствующие контейнеры для отходов. Таким образом вы можете быть уверены в том, что упаковочные материалы будут переработаны и использованы повторно.

Утилизация оборудования

вышедшего из употребления

В соответствии с Европейской директивой 2002/96/EC об обращении с отходами электрического и электронного оборудования (WEEE), бытовые электроприборы не следует выбрасывать в обычные городские

контейнерные системы для сбора твердых отходов.

Устаревшую бытовую технику следует собирать отдельно для оптимизации утилизации и переработки материальных компонентов, а также для предупреждения нанесения возможного вреда здоровью людей и окружающей среде. Символ контейнера для отходов, зачеркнутый крестом по диагонали, наносится на все подобные изделия, напоминая об обязанности отдельно собирать такие предметы.

Для получения информации о соответствующих местах сбора старых бытовых электроприборов потребителям следует обратиться в местные органы власти или по месту их приобретения.

Прежде чем утилизировать бытовую технику, приведите ее в нерабочее состояние, вынув шнур питания, отрезав и утилизировав его.
