TECSUN PL-380
ЦИФРОВОЙ МНОГОДИАПАЗОННЫЙ ПРИЕМНИК
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Оглавление 2
Источник питания 2
Питание от батарей 2
Дисплей батареи питания 2
Органы управления 3
LCD дисплей 4
Вкл/Выкл. питания 4
Режим сна (SLEEP) 5
Выключатель блокировки 5
Прием радио 5
Выбор диапазона 5
Регулировка громкости 5
Настройка на р/станции 5
Ручная настройка на р/станции 5
Автоматическая настройка на р/станции 5
Установка ФМ диапазона 5
Использование антенны 5
Запоминание р/станций 5
Ручное запоминание 5
Авто настройка и запоминание (ATS) 6
Повторный вызов сохраненной частоты 6
Удаление предустановленных р/станций 6
Установка даты и времени 6
Установка шага в СВ & формата часов 6
Установка функции будильника 6
Установка времени будильника 6
Установка режима будильника 6
Вкл./Выкл. функции будильника 6
Системные настройки 7
Спецификация 7
Условия гарантии 8
Гарантийный талон 8
Введение
Благодарим Вас за приобретение Tecsun PL-380, FM Стерео/СВ/КВ DSP приемника с цифровым
синтезатором частоты. Он даст Вам много часов надежного и комфортного прослушивания радио передач.
Перед включением радиоприемника обязательно внимательно прочтите данное руководство и сохраняйте его
в будущем.
Замечания
1.Короткое нажатие: приблизительно 0,2 секунды; долгое нажатие: приблизительно 2-3 секунды.
2.Некоторые функции и изображение на LCD дисплее могут быть изменены из-за обновленного
программного обеспечения, пожалуйста, примите данное руководство за основу.
3.При выполнении некоторых функций или команд. радио может не реагировать на новые команды,
пожалуйста, подождите некоторое время и радио вновь начет отвечать на команды.
Комплектация
1.Наушники 2.Чехол 3.Инструкция
Главные особенности
Диапазон ФМ: 64.0-108.0МГц
Диапазон СВ: 520-- 1710КГц
Диапазон ДВ: 153-513КГц
Диапазон KB: 2.30-22.00МГц
500 установок памяти
Авто настройка с сохранением (ATS)
Функция Sleep-таймера (таймера сна) от 1 до
120 минут
Функция блокировки
Индикация уровня заряда батареи на дисплее
Светодиодная подсветка
Цифровая регулировка громкости
Габаритные размеры: 135х86х26мм
Аксессуары: стерео наушники, чехол для
переноски, инструкция.
Источник питания
Питание от батарей
1. Откройте батарейный отсек.
2. Вставьте три батареи АА, закройте крышку батарейного отсека.
3. Включите радио.
Замечания
1. Когда радио не используется в течение длительного периода, удалите батареи, чтобы избежать
утечки и коррозии. Если утечка батареи произошла, вытрите батарейный отсек мягкой тканью
прежде, чем вставите новые батареи.
Дисплей заряженности батарей
1. Полная 3. Низкий уровень заряда
2. Средняя 4. Батарея разряжена
2
Органы управления
1. [POWER/SLEEP]
Короткое нажатие
включает/выключает радио.
2. [DISPLAY]
Дисплей: для просмотра
времени будильника,
температуры, текущего
времени.
3. [FM ST] – Для выбора только
стерео станций FM.
4. [FM] — короткое нажатие
выбирает диапазон FM.
Длительное нажатие —
автонастройка и запоминание
станций FM диапазона.
5. [MW/LW] — короткое
нажатие выбирает диапазон
MW/LW. Длительное нажатие
— автонастройка и запоминание станций MW/LW диапазона.
6. [(^)SW(v)] - Нажмите коротко для включения SW диапазона. Дальнейшее нажатие для выбора
требуемого поддиапазона. Длительное нажатие для быстрого поиска и запоминания станции.
После настройки на станцию приёмник делает паузу 5 секунд, потом продолжает поиск до
следующей станции. Для остановки поиска нажмите любую клавишу.
7. [DELETE]
а. перейдите в режим VM, используйте настроечную ручку для выбора запомненной станции,
которую нужно удалить.
б. коротко нажмите кнопку DELETE, нажмите DELETE ещё раз для подтверждения, после того
как номер начнёт мигать на дисплее.
8. Цифровые клавиши
9. [M] - MEMORY
Настройтесь на нужную станцию, нажмите коротко [M] при этом адрес ячейки памяти замигает
на дисплее.
Вращая [РУЧКУ НАСТРОЙКИ] выберите ячейку памяти и нажмите [ВВОД] для записи.
10. [AM SW] — для выбора ширины полосы в АМ.
11. [VM] — переводит в режим работы с ячейками памяти.
12. [VF] – переводит в режим уравления частотой.
13. [ETM] — переводит радио в режим ETM. Короткое нажатие для выбора режима, длительное
нажатие для начала сканирования.
14.[LIGHT/SNOOZE] - Короткое нажатие включает подсветку экрана на 3 секунды. Длительное
нажатие включает подсветку постоянно. Повторное короткое нажатие выключает подсветку.
15. [LOCK] – длительное нажатие блокирует кнопки. Повторное длительное нажатие
разблокирует.
16.[TIME] для установки времени:
Длительно нажмите [TIME] – значение часов будет мигать, поворачивайте ручку настройки для
выбора времени. Или введите время при помощи цифровых клавиш.
Коротко нажмите [TIME] снова, вращайте ручку настройки для установки минут.
Нажмите [TIME] снова, для выхода из режима установки.
17. [ALARM] (установки будильника)
а. При выключенном радио, длительно нажмите кнопку ALARM. Поворачивайте [РУЧКА
НАСТРОЙКИ] для установки часов включения будильника (при этом часы мигают на дисплее).
б. Нажмите снова кнопку ALARM, поворачивайте [РУЧКА НАСТРОЙКИ] для установки минут
включения будильника (при этом минуты мигают на дисплее).
в. Нажмите снова кнопку ALARM, поворачивайте [РУЧКА НАСТРОЙКИ] для установки
интервала работы будильника (в интервале 1-99 минут).
г. Нажмите снова кнопку ALARM для сохранения.
3
18. Гнездо наушников
19. Гнездо для подключения
USB кабеля 5 Вольт.
20. Телескопическая антена
21. [РУЧКА НАСТРОЙКИ]
22. Задняя подставка
23. Регулятор громкости
(регулировка 0-30 уровней)
24. Батарейный отсек 3*АА
Дисплей
1. Индикатор заряда батареи.
2. Индикатор режима сна (отключения).
3. Индикатор режима будильника
(радио или бипер).
4. Индикатор температуры.
5. Индикатор времени (до
полудня/после полудня)
6. Уровень сигнала, время, температура
Индикатор уровня сигнала:
dBu – в милливольтах
dB – в дицебелах
или температуры, или времени
7.Индикатор будильника
8. Индикатор поддиапазона метровых
волн.
9. Режим ETM
10. Режим настройки на частоту (►► - Грубая настройка, ► - точная настройка)
11. kHz – размерность частоты для диапазонов MW, LW, SW; MHz –для FM
12. Дисплей при выключенном радио – время будильника, температура
при включённом радио – время, уровень сигнала, время будильника,
температура, адрес памяти.
13. Номер ячейки памяти
14. Дисплей при выключенном радио – время.
при включённом радио – частоту принимаемой станции.
15. Индикатор блокировки клавиш.
16. Индикатор приёма стерео сигнала (только в FM)
17. Индикатор диапазона
Включение
Для включения радио нажмите [POWER].
Выключение.
После прослушивания, нажмите [POWER] коротко, чтобы выключить радио.
4

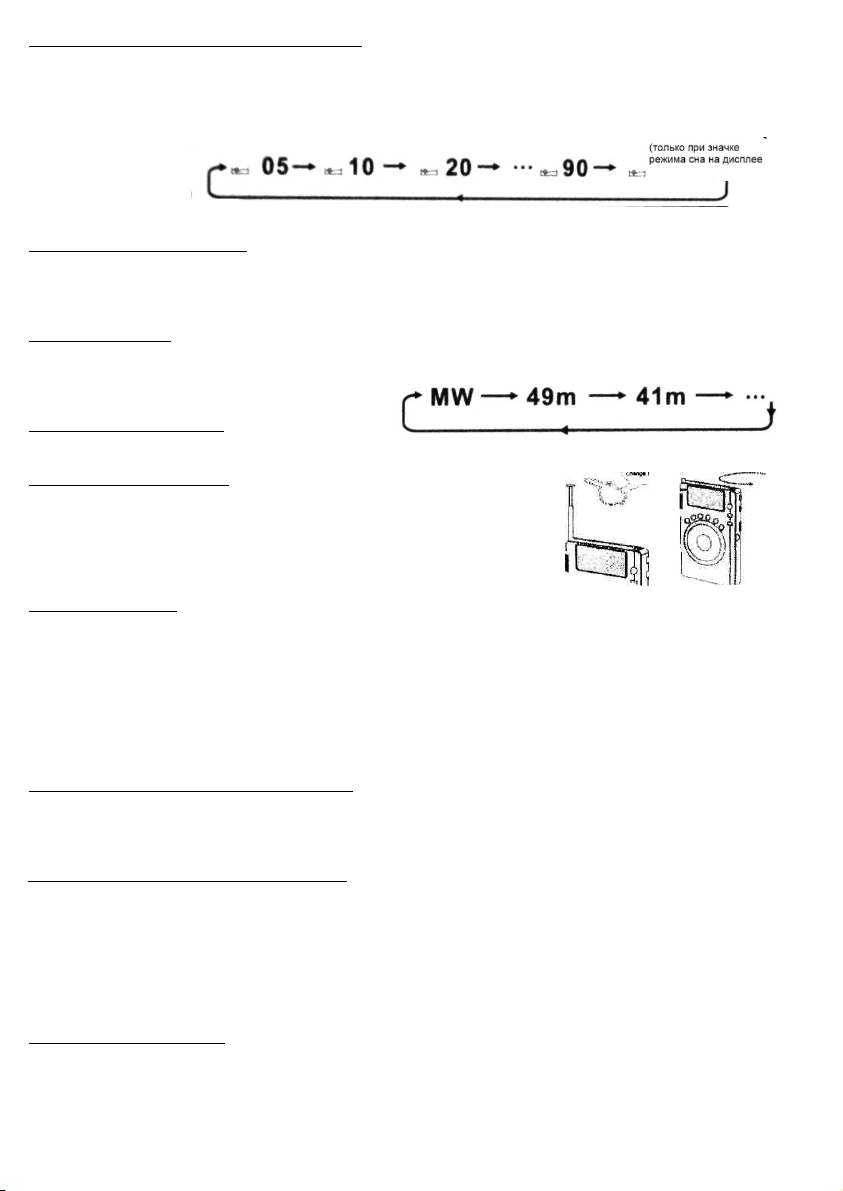

Установка времени работы таймера сна.
1. Вы можете настроить режим автоматического выключения (засыпания) радио через какое-то
время. Диапазон времени работы до отключения 1-120 минут.
2. Нажмите [POWER], удерживая её, вращая [РУЧКУ НАСТРОЙКИ] установите нужное время
отключения, контролируя значение на LCD дисплее. При выборе «On» радио не будет
отключаться.
3. Когда истечет
время Sleepтаймера, радио
выключится автоматически.
Выключатель блокировки
Нажмите длительно [КЛЮЧ], на дисплее появится знак блокировки и заблокируются кнопки.
Нажмите ещё раз длительно [КЛЮЧ], на дисплее знак блокировки погаснет и разблокируются
кнопки.
Приём радио
Выбор диапозона
1. Нажмите коротко [FM] или [MW/LW] или [(^)SW(v)] для выбора диапазона.
3. В режиме SW коротко нажимайте [(^)SW(v)], чтобы выбрать КВ диапазон.
Для переключения между поддиапазонами КВ
коротко нажимайте [(^)SW(v)].
Регулировка громкости
Вращайте регулятор громкости <VOL> чтобы изменить громкость. Уровень можно
контролировать значение на LCD дисплее.
Использование антенны
1. Слушая ФМ и KB радиопередача, пожалуйста изменит длину
телескопической антенны, чтобы получить лучший прием.
2. Внутренняя ферритовая антенна используется для приема в СВ
диапазоне. При прослушивании СВ радиопередач, вращайте
приемник, чтобы найти позицию, которая дает лучший прием.
Настройка на станции и занесение их в память.
Ручная настройка
1. Выберите диапазон.
2. Переключитесь в режим изменения частоты, нажав [VF]. Вращая [РУЧКУ НАСТРОЙКИ] для
увеличения или уменьшения частоты, настройтесь на станцию. Введите частоту станции при
помощи цифровых клавиш.
3. Для переключения между запомненными станциями нажмите [VM]. Введите номер ячейки при
помощи цифровых клавиш.
Замечание: Для удобства настройки есть два режима настройки: грубая и точная настройка –
переключение происходит автоматически в зависимости от скорости вращения [РУЧКУ
НАСТРОЙКИ].
Автоматическая настройка на станцию
1. Выберите диапазон.
2. Нажмите и удерживайте [VF] - частота начнет увеличиваться автоматически. Радио
остановится, когда получит уверенный сигнал. Через 5 секунд радио начнёт поиск следующей
станции. Для остановки настройки – нажмите любую клавишу.
Быстрый поиск станций – режим ETM
1. Выберите диапазон.
2. Нажмите коротко [ETM] – на дисплее ETM
3. Нажмите длинно [ETM]- на дисплее ETM мигает – меняются цифры найденных станций.
4. По окончании на дисплее ETM не мигает. Вращая [РУЧКУ НАСТРОЙКИ] для переключения
между найденными станциями выберете нужную.
5. Для выхода из режима ETM нажмите [VF] или [VM]
Замечание: станции будут доступны только в режиме ETM, при выходе из этого режима станции
сбросятся.
Ручная запись в память
1. Выберите диапазон.
2. Настройтесь на станцию любым способом – см выше.
3. Убедитесь что не в режиме ETM или выйдите из него нажав [VF] или [VM]. Нажмите коротко
[M] при этом адрес ячейки памяти замигает на дисплее.
4. Вращая [РУЧКУ НАСТРОЙКИ] выберите ячейку памяти и нажмите [ВВОД] для записи.
5
Автоматическая настройка и запоминание (ATS)
1. Выберите диапазон.
2. Нажмите и удерживайте кнопку диапазона [FM] или [MW/LW], частота на дисплее будет
изменяться быстро. Радио в режиме ATS. В это время приёмник ищет и запоминает станции с
сильным сигналом.
Замечания:
1. Во время ATS, пожалуйста, подойдите очень близко к окну или выйдите из помещения, чтобы
избежать воздействия помех и получить лучший прием.
2. Новые частоты, запомнятся поверх старых, если они были до этого запомнены с помощью ATS.
3 Во время работы ATS пожалуйста отключите адаптер, чтобы исключить помехи от адаптера.
Выбор Сохраненной Частоты
1. Выберите диапазон.
2. Перейдите в режим VM (просмотр памяти) коротко нажав [VM].
3. Вращая [РУЧКУ НАСТРОЙКИ] выберите ячейку памяти.
Замечание: при переключении пустые номера пропускаются автоматически.
Удаление предустановленных станции
Удаление одной станции.
1. Выберите диапазон.
2. Перейдите в режим VM (просмотр памяти) коротко нажав [VM].
3. Нажмите длительно [DELETE] «dEL»и номер ячейки появится на дисплее и будут мигать.
Вращая [РУЧКУ НАСТРОЙКИ] выберите ячейку памяти, которую надо удалить.
4. Для удаления нажмите [DELETE] коротко еще раз, чтобы ее удалить. Если, Вы не хотите
удалить, пожалуйста, нажмите любую клавишу, чтобы выйти из этого режима. (Через 3 секунды
радио выйдет из режима удаления автоматически)
Удаление всех предварительно установленных станций.
1. Перейдите в режим VM (просмотр памяти) коротко нажав [VF/VM/STEP].
2. Нажмите и удерживайте (около 3 секунд) [DELETE] «dEL» и «ALL» появится на дисплее и
будут мигать.
3. Для удаления нажмите [DELETE] еще раз, чтобы удалить всё. Если, Вы не хотите удалить,
пожалуйста, нажмите любую клавишу, чтобы выйти из этого режима. (Через 3 секунды радио
выйдет из режима удаления автоматически)
Замечание:
Если Вы выбираете этот адрес, чтобы сохранять частоту, старая частота будет заменена новой.
Для диапазона ФМ (FM) может быть использовано 100 ячеек памяти.
Для диапазона СВ (MW) может быть использовано 100 ячеек памяти.
Для диапазона ДВ (LW) может быть использовано 100 ячеек памяти.
Для диапазона КВ (SW) может быть использовано 250 ячеек памяти.
Установки часов и будильника
Установка времени
1. При выключенном приёмнике нажмите долго [TIME] – начнут мигать цифры часов, вращая
[РУЧКУ НАСТРОЙКИ] установите часы, нажмите [TIME] ещё раз – начнут мигать минуты,
вращая [РУЧКУ НАСТРОЙКИ] установите минуты, или введите требуемое время при помощи
цифровых клавиш.
2. Для переключения отображения времени в 12-часовом формате и 24-часовом формате, при
выключенном приёмнике нажимайте длительно [12/24].
Установка времени будильника
1. При выключенном приёмнике нажмите долго [ALARM – начнут мигать цифры часов, вращая
[РУЧКУ НАСТРОЙКИ] установите часы, нажмите [ALARM] ещё раз – начнут мигать минуты,
вращая [РУЧКУ НАСТРОЙКИ] установите минуты, или введите требуемое время при помощи
цифровых клавиш, нажмите [ALARM] ещё раз, вращая [РУЧКУ НАСТРОЙКИ] установите
длительность работы после времени включения будильника в интервале 1-90 минут. Нажмите
[ALARM] для сохранения настроек и выхода из режима установки.
3. Выбор звукового сигнала: в момент включения будильника может быть включено радио или
тональный сигнал. Для переключения между ними при выключенном радио коротко нажимайте
кнопку [ALARM] и контролируйте режим на дисплее.
Замечание: После того как радио включится автоматически, частота и громкость будут такими
же как и перед последним выключением.
Зарядка от USB порта компьютера
Подключите приёмник при помощи стандартного USB шнура – при установленных заряжаемых
батареях они будут заряжаться автоматически.
6
Системные настройки
Установка шага в СВ (9КГц/10КГ ц)
Когда радио выключено, нажмите и удерживайте [9/10kHz], "9А" или "10А" появится на дисплее.
Если вы хотите изменить шаг обратно, нажмите эту кнопку еще раз на 5 секунд.
Замечание: 9КГц для России, Китая; 10КГц для Америки, при этом меняется формат
отображения температуры 9КГц – градусы Цельсия, 10КГц – градусы Фаренгейта.
Установка ширины полосы приёма АМ
При включенном приёмнике и выбранном диапазоне АМ (любой кроме ФМ) нажмите [AM BW]
– на дисплее ширина полоса в КГц, повторным нажатием переключайтесь между значениями от
1КГц до 6КГц.
Установка диапазона FM
В разных странах используют разный диапазон частот FM диапазона. Для выбора (переключения
между 87.5-108MHz, 64-108MHz, 76-108MHz, 87-108MHz) диапазона при выключенном радио,
нажмите и удерживайте [FM SET].
Включение выключения поддержки LW (длинных волн)
Когда радио выключено, нажмите и удерживайте [MW/LW] для включения/выключения
поддержки LW(длинных волн).
Выбор типа батарей и включение заряда аккумуляторов
При выключенном радио нажмите длительно [M] и выберете тип батарей, режим зарядки
включится автоматически.
Включение звукового сигнала выбора режимов
При выключенном радио нажмите длительно [0] и включите или выключите звуковой сигнал.
Включение автоматического включения подсветки
При выключенном радио нажмите длительно [FM ST] и включите или выключите режим
автоматической подсветки – в этом случаи подсветка будет включаться при любом Вашем
действии. Для экономии батарей этот режим лучше отключить.
Спецификация для Радио
1. Частотный диапазон
ФМ - 87.5-108MHz, 64-108MHz, 76-108MHz, 87-108MHz
С В - 522-1620КГц, 520-1710КГц
ДВ - 153-513КГц
KB -2.30-21.95МГц
2. Кол-во станций в памяти - 550 (ФМ-100, СВ-100, ДВ-100, KB-250)
3.Чувствительность:
ФМ (S/N=30dB) < 3µV
СВ (S/N=26dB) < 1mV/m
ДВ(S/N=26dB) < 10mV/m
KB (S/N=26dB) < 20µV
4. Выходная мощность 500мВт/16 Ом
5. Источники питания: батареи: Зшт. тип AA
USB 5V
7. Разъем наушников: D 3.5мм 8-32Ом
8. Размеры: 135х86х26мм.
9. Масса: 200 г (без батареи)
7
TECSUN PL-380
____________________________________________________________________________________
ПРОИЗВОДИТЕЛЬ
TECSUN RADIO CO., LTD.
189 GuanChang Road, DongCheng District, DongGuan, GuangDong, P.R.China
www.tecsun.org
Гарантия
УСЛОВИЯ ГАРАНТИИ
Бесплатное гарантийное обслуживание не распространяется:
на механические повреждения (трещины, сколы и т.д.) и повреждения, вызванные
воздействием агрессивных средств и высоких температур.
на неисправности, возникшие вследствии неправильной эксплуатации, применения
изделия не по назначению, попадания внутрь изделия влаги, посторонних предметов и т.д., а
также нестабильности параметров электросети, превышающих нормы, установленные ГОСТ
13109-87 и другими ГОСТ-ми, ОСТ-ми и ТУ установленными на данный тип устройств.
в случае несанкционированного вскрытия изделия (при попытках изменить технические
характеристики изделия, проведения ремонтных работ и т.д.).
Гарантия
Талон бесплатного гарантийного обслуживания на радиоприемник TECSUN PL-380
Дата продажи:___________________
Серийный номер_________________
Торговая организация________________
Подпись продавца___________________
М.П.
Срок бесплатного гарантийного обслуживания месяцев
С инструкцией по эксплуатации и условиями гарантийного обслуживания ознакомлен(а)
При покупке изделие было проверено и имеет безупречный внешний вид и полную
комплектацию.
Подпись покупателя______________________________
Loading...
