TechnoStar TF-L26B DVB-T User Manual

TF-L26B DVB-T

BEDIENUNGSANLEITUNG

Inhaltsverzeichnis

VORSICHTSMASSNAHMEN…………………………………………………………………… G3

BEDIENELEMENTE…………………………………………………………………………...... G4

ERSTE INBETRIEBNAME DES TV-GERÄTES…………………………………………….... G7

GRUNDFUNKTIONEN………………………………………………………………………...... G8

OSD-MENÜEINSTELLUNG……………………………………………………………………... G9

WARTUNG........………………………………………………………………………………... G17

FEHLERSUCHE UND FEHLERBEHEBUNG……………………………………………….. G17 TECHNISCHE DATEN………………………………………………………………………….. G18

Lieber Kunde!

Vielen Dank für den Kauf dieses LCD TV. Wenn Sie den Karton zum ersten Mal öffnen, prüfen Sie, ob alle Zubehörteile vorhanden sind. Vor dem Anschließen der Teile lesen Sie bitte die Gebrauchsanleitung des LCD TV sorgfältig durch und bewahren Sie sie griffbreit zum späteren Nachlesen auf.

STANDBY

LCD

MENUMENU

TV/RADIOTV/RADIO

Fernbedienung X 1

AUTOAUTO

-/--

NICAMNICAM

ASPECTASPECT

VOLVOL

DISPLAYDISPLAY

INPUTINPUT PMODEPMODE SMODESMODE SLEEPSLEEP

FAVFAV EPGMIX

FFAAVV++FFAAVV

TEXTTEXT HOLDHOLD LANGLANG

INDEXINDEX SIZESIZE

REVEALREVEAL

MEDIAMEDIA

SUBTITLESUBTITLE

SUBPAGESUBPAGE

MUTEMUTE

CH.CH.

EXIT

Bedienungsanleitung X 1

Batterien X 2

AV-Kabel X 1

Netzkabel X 1

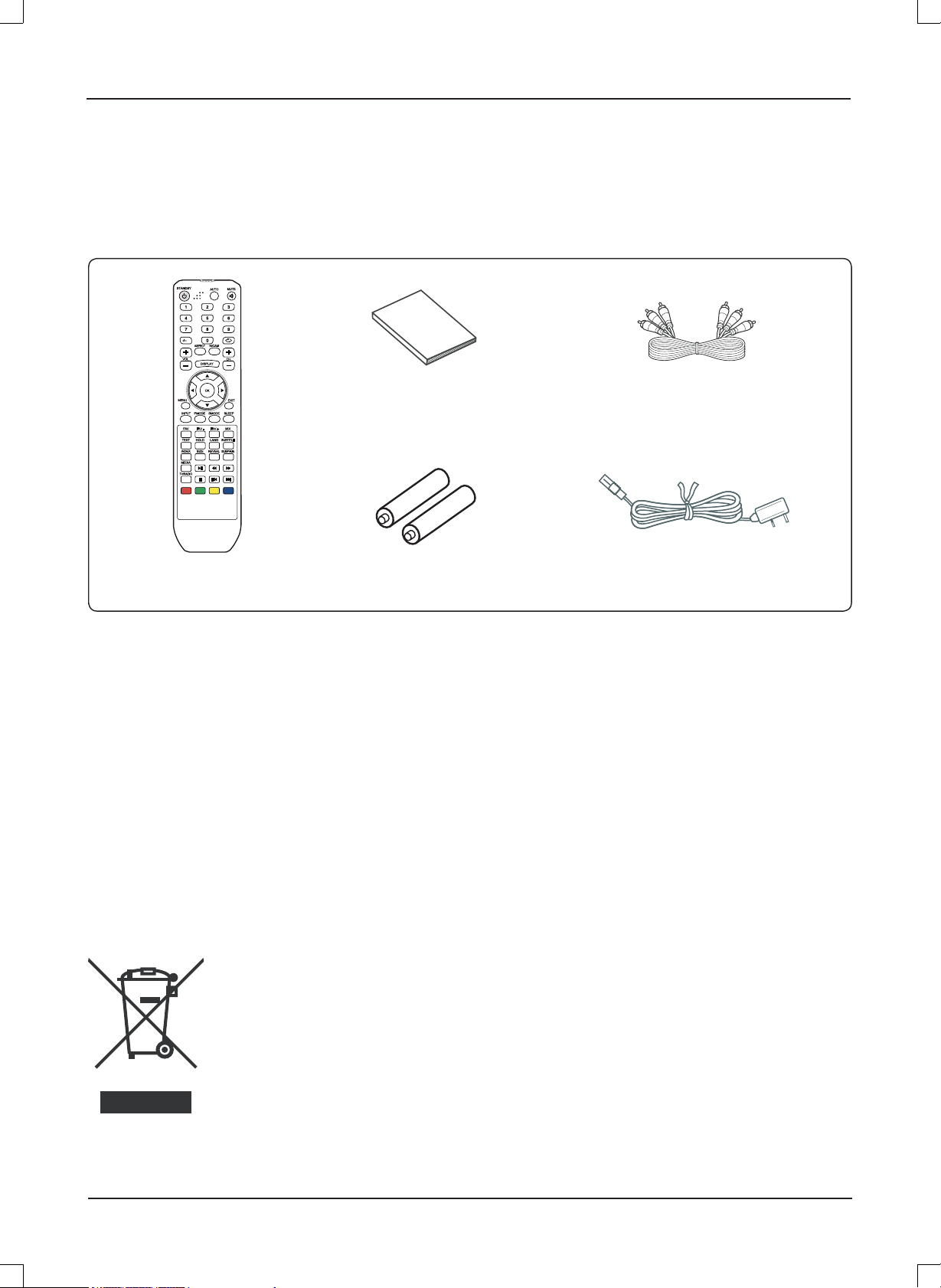

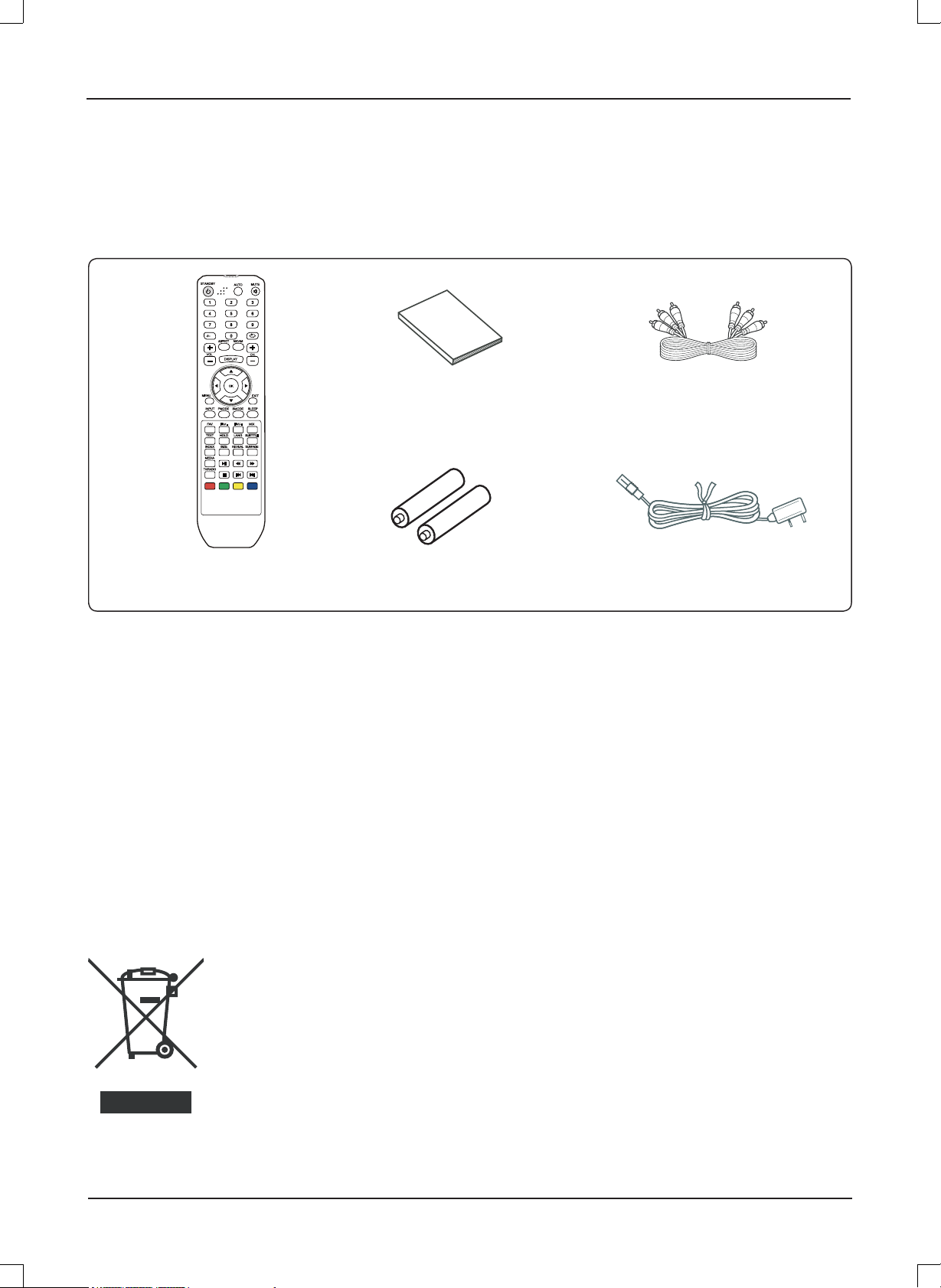

Bitte prüfen Sie die Zubehörteile in der Verpackung. Bei beschädigten oder fehlenden Teilen wenden Sie sich bitte an Ihren Händler.

Hinweis: Diese Beschreibung wurde vor der Produktentwicklung gedruckt. Wenn ein Teil der Produktspezifikation geändert werden musste, um seine Bedienbarkeit oder andere Funktionen zu verbessern, hat die Produktspezifikationen Priorität. In diesem Fall ist es möglich, dass die Bedienungsanleitung nicht haargenau den Funktionen des Produktes entspricht, das Sie in Händen halten. Daher können Produkt und Verpackung sowie Bezeichnung und Abbildung von der Bedienungsanleitung abweichen. Der in dieser Anleitung als Beispiel gezeigte Bildschirm kann von dem tatsächlichen Bildschirm abweichen.

Wenn Sie das Gerät aus irgendwelchen Gründen entsorgen müssen, beachten Sie bitte Folgendes: Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie diese an den vorgeschriebenen Orten. Adressen zum Recycling erhalten Sie bei der zuständigen Behörde an Ihrem Standort (Elektrische- und elektronische Altgeräte).

VORSICHTSMASSNAHMEN

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO PREVENT THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Dieses Symbol gibt an, dass sich eine gefährliche Spannung mit Stromschlaggefahr im Geräteinneren beﬁ ndet.

Dieses Symbol gibt an, dass sich in der Bedienungs- und Wartungsanleitung dieses Gerätes wichtige Hinweise beﬁ nden.

VORSICHT

ÜM DIE PERMANENTE SICHERHEIT NICHT ZU GEFÄHRDEN, BITTE AUF KEINEN FALL DIE ABDECKUNGEN ÖFFNEN ODER VERSUCHEN, ZUGRIFF ZUM GERÄTEINNEREN ZU ERLANGEN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM WARTUNGSPERSONAL DURCHGEFÜHRT WERDEN.

ZUM VERHINDERN VON BRAND- ODER STROMSCHLAGGEFAHR DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN.

Die Anlage niemals in geneigter oder unstabiler Position aufstellen.

• Das Gerät keinen extremen Temperaturen (unter 5°C oder über 35°C) oder Feuchtigkeit aussetzen.

• Das Gerät keiner direkten Sonneneinstrahlung oder sonstigen Hitzequellen aussetzen.

• Dieses Gerät nicht in einem abgeschlossenen Raum wie einen Bücherschrank oder ein eingebautes Gehäuse stellen. Für

• eine ausreichende Belüftung sollte immer ein Abstand von 20 cm rund um das Gerät gesorgt werden. Die Lüftung darf nicht durch Gegenstände, wie Zeitungen, Tischdecken, Vorhänge, usw. abgedeckt werden.

• Bitte stellen Sie dieses Gerät nicht in eine Flüssigkeit.

• Bitte stecken Sie keine Metallgegenstände durch die Lüftungsschlitze in das Gerät.

• Das Gerät darf nicht ins Wasser fallen und darf keinem Spritzwasser ausgesetzt werden. Keine mit Flüssigkeiten gefüllten

• Gegenstände, wie z. B. Vasen auf dem Gerät abstellen. Keine offenen Flammen, wie Kerzen oder ähnliches auf das Gerät stellen.

• Während eines Gewitters niemals den TV-Bildschirm oder die Antenne/das Netzkabel berühren. Bitte benutzen Sie das

• Gerät nicht während eines Gewitters. Bitte nicht auf das Netzkabel treten oder das Netzkabel verbiegen.

• Bei Auftreten von Störungen darf das Gerät nur von einem Fachmann eingestellt oder repariert werden. Bitte wenden Sie

• sich an einen zugelassenen technischen Kundendienst. Bei längerer Nichtbenutzung der Fernbedienung, Batterien herausnehmen und an einem trockenen Ort aufbewahren.

• Die Fernbedienung nicht fallen lassen, sie könnte sonst beschädigt werden.

• Bitte immer darauf achten, dass die Netzspannung der Steckdose (Spannung und Frequenz) der auf dem Geräteschild auf

• der Geräterückseite angegebenen entspricht. Bei Nichtbenutzung, das Hauptstromkabel aus der Steckdose ziehen. Beim Herausziehen immer nur am Stecker anfassen,

• nicht am Kabel. Dieses KLASSE 1 Gerät darf nur an eine Wechselstromsteckdose mit Erdungsschutz angeschlossen werden. Außerdem

• sollte das Gerät mit einer einfach zugänglichen Steckdose verbunden werden. Wenn das Gerät über einen Ausschalter an der Steckdose oder über eine Steckerleiste ausgeschaltet wird, muss die

• Steckdose oder Steckerleiste einfach zu bedienen und in Reichweite sein.

HAUPTGERÄT

SWITCH

AC IN

USB HDMI2

HDMI1

SCART 1

Bedienelemente

BEDIENELEMENTE

Allgemeine Bedienelemente

Lautstärke erhöhen ( + VOL) Lautstärke vermindern (VOL - ) Sender Auf-Taste

! !!!!!!!!!!!

Sender Ab Taste ( CH p ) Menütaste (MENU) Taste zur Auswahl der Eingangsquelle !ǄSOURCE) Einschalter/Stand-by-Taste

!!!!!!!!!!!!!!!!

Fernbedienungssensor Betriebsleuchte

(o CH)

(z)

VOL

2 3

4 5

SOURCE

VOL

C H

SOURCE

OUT

COAXIAL

RF(75 )

SCART 2

CI Card Ein-/Aus Schacht

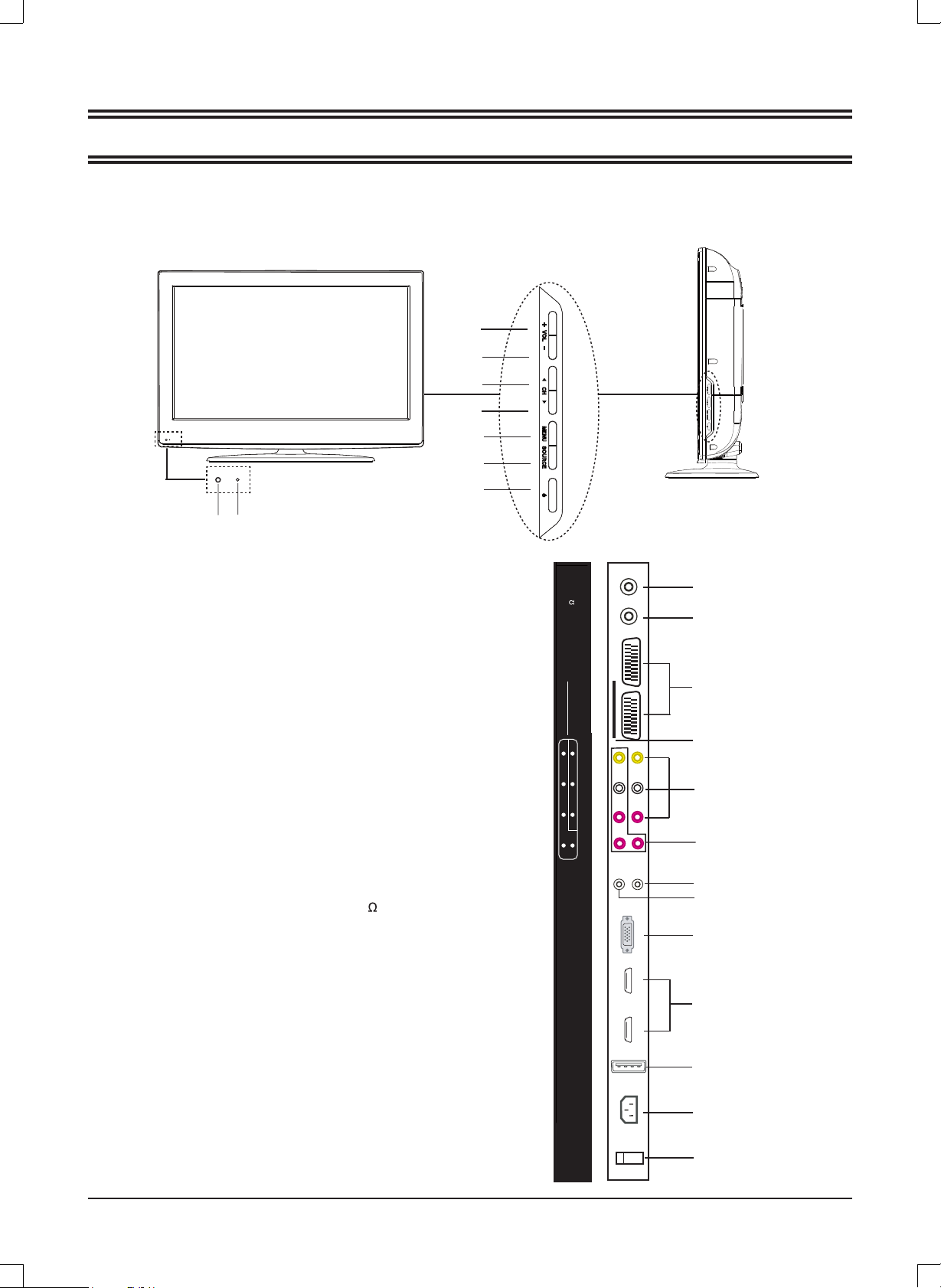

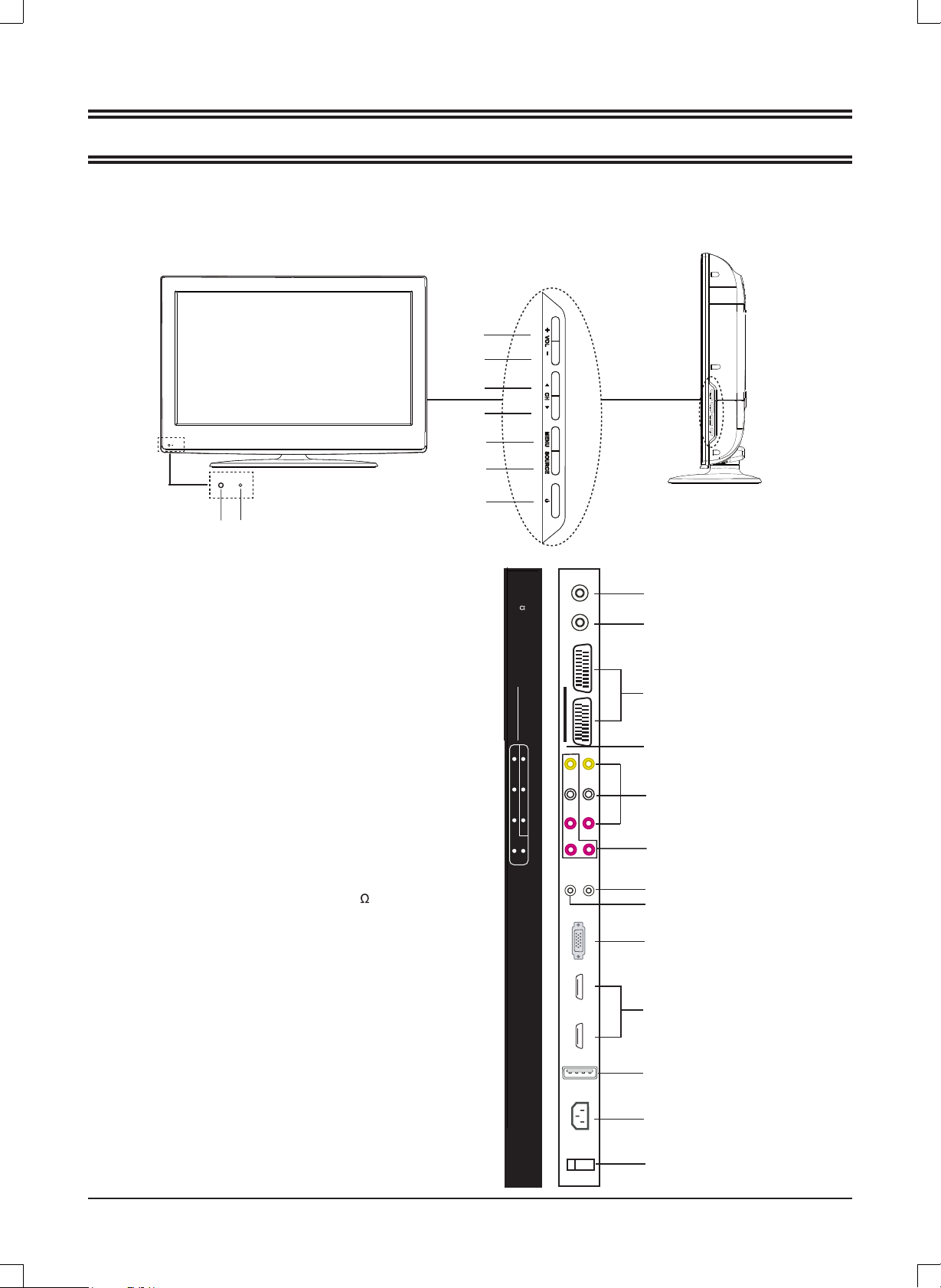

Anschlüsse (Geräterückseite)

Koaxialausgangsbuchse Antenne/Kabel TV-Eingangsbuchse SCART-Eingangsbuchse!ǄSCART1/2) Composite Audio- und Video-Eingangsbuchse !ǄR/L/

VIDEO)

10.

11.

12.

Component Video Eingangsbuchsen !ǄR/L/Y Pb Pr) S-Video-Eingangsbuchse (S-VIDEO) PC-Audio-Eingangsbuchse VGA-Interface-Eingangsbuchse!ǄVGA) High deﬁ nition multi-media interface Anschluss (HDMI1/2) USB-Eingangsbuchse (USB) Netztteileingangsbuchse (AC IN) Schalter Netzstrom Ein/Aus!ǄAC!SWITCH)

!!)

COAXIAL OUT)

!ǄPC!

!!)

RF 75 )

AUDIO )

COMPONENT / AV IN

S-VIDEO

PC AUDIO

VGA

6 7

FERNBEDIENUNG

Bedienelemente

STANDBY

-/--

ASPECTASPECT

VOLVOL

DISPLAYDISPLAY

LCD

MENUMENU

INPUTINPUT PMODEPMODE SMODESMODE SLEEPSLEEP

TEXTTEXT

INDEXINDEX SIZESIZE

MEDIAMEDIA

TV/RADIOTV/RADIO

FAVFAV EPGMIX

FFAAVV

HOLDHOLD

REVEALREVEAL

AUTOAUTO

NICAMNICAM

FFAAVV

LANGLANG

MUTEMUTE

CH.CH.

EXIT

SUBTITLESUBTITLE

SUBPAGESUBPAGE

EXIT

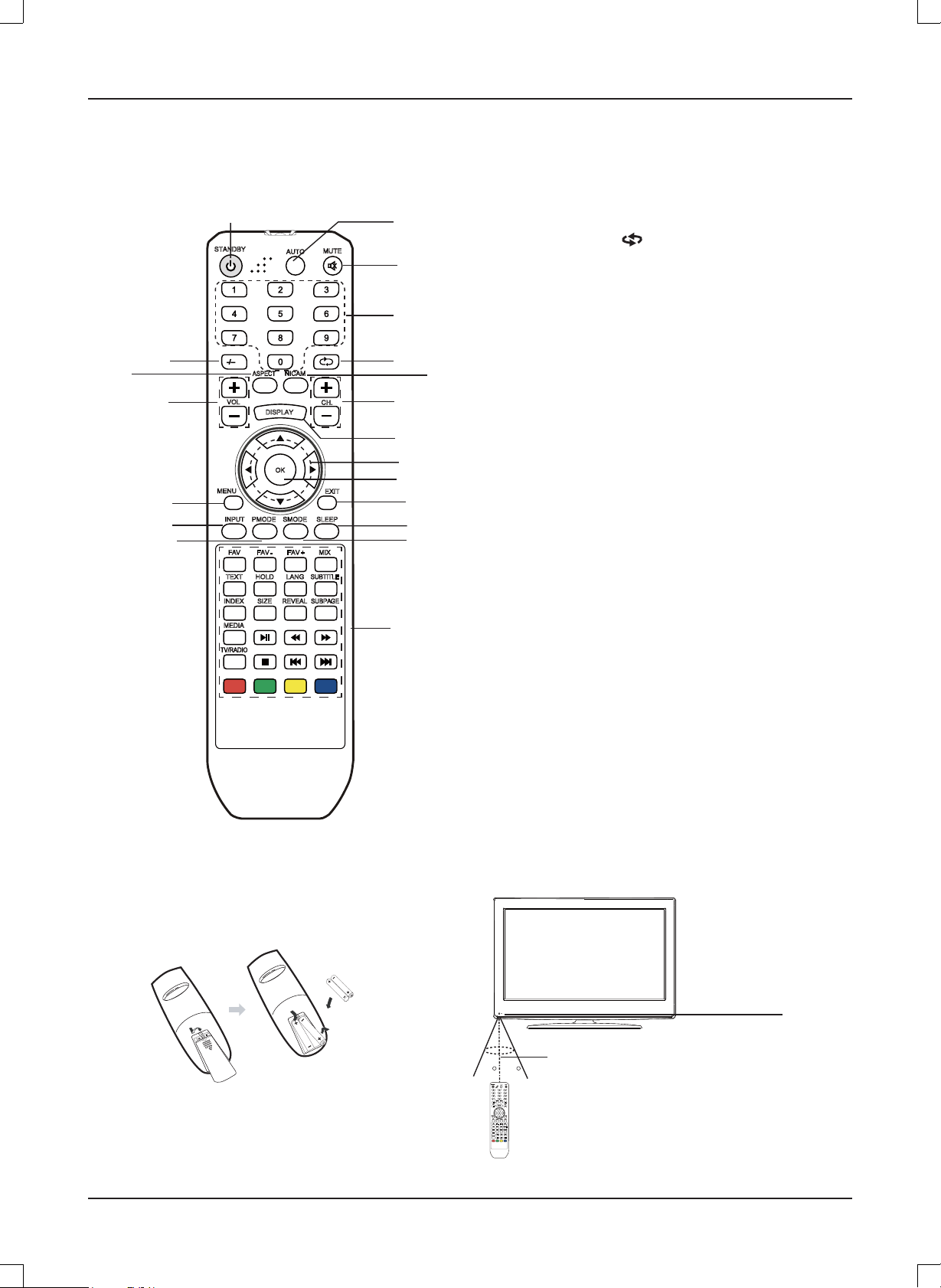

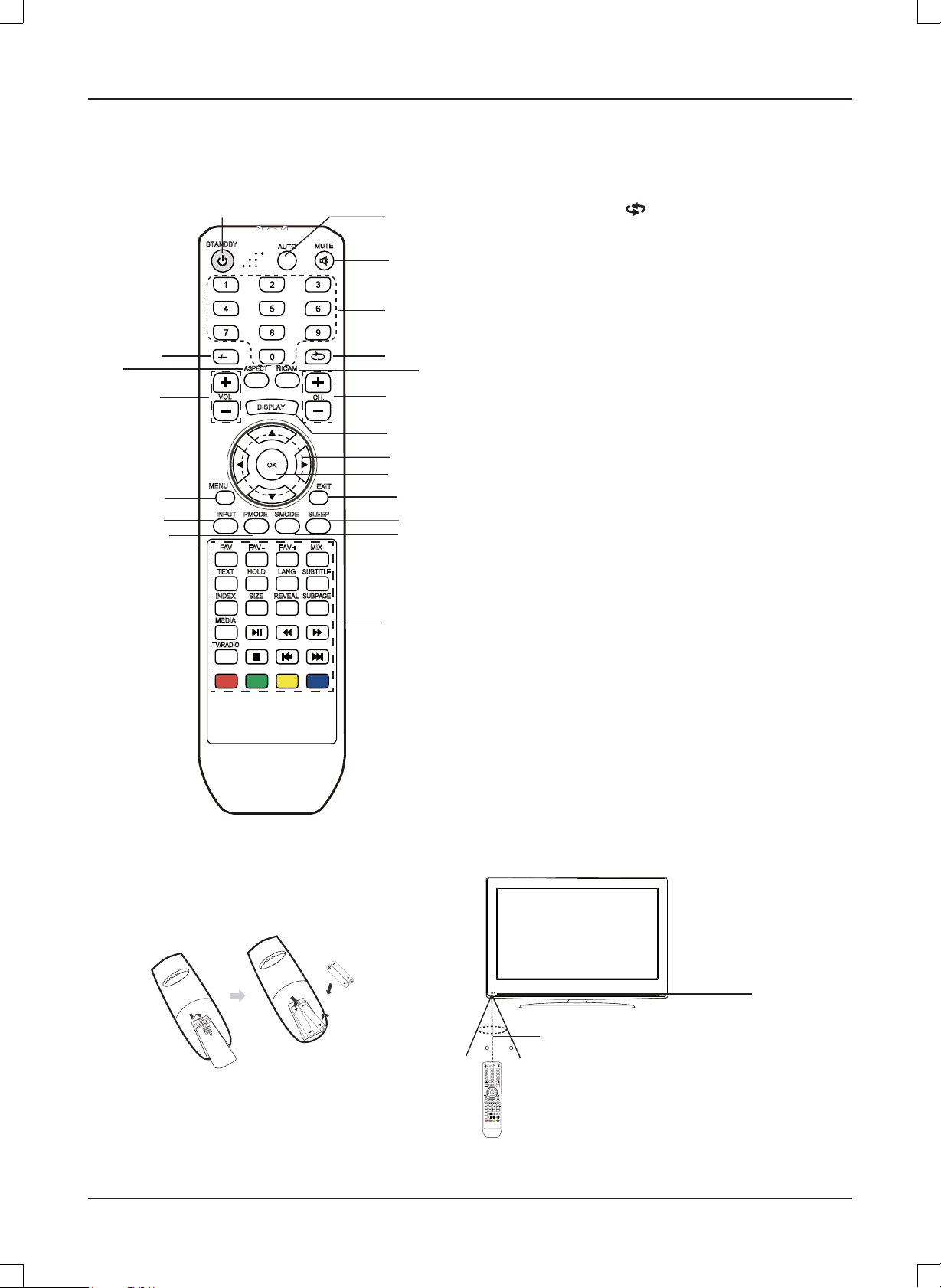

1. Einschalter/Stand-by-Taste (z)

2. Auto-Taste (AUTO)

3. MUTE-Taste (MUTE)

4. Zahlentasten (0, 1~9)

5. Taste vorheriger Sender ( )

6. NICAM-Modustaste (NICAM)

7. Senderwahltasten (+ CH. -)

8. Displaytaste (DISPLAY)

9. Navigationstasten (o, a, p, b)

10. Bestätigungstaste (OK)

11. Taste zum Verlassen des Menüs (EXIT)

12. Sleep-Timer Taste (SLEEP)

13. Klangmodus (SMODE)

14. Bildmodustaste (PMODE)

15. Taste zur Auswahl der Eingangsquelle (INPUT)

16. Menütaste (MENU)

17. Lautstärkeregler (- VOL +)

18. Anzeigemodus-Wahltaste (ASPECT)

19. Zahlenumschalttaste (-/--)

12 13

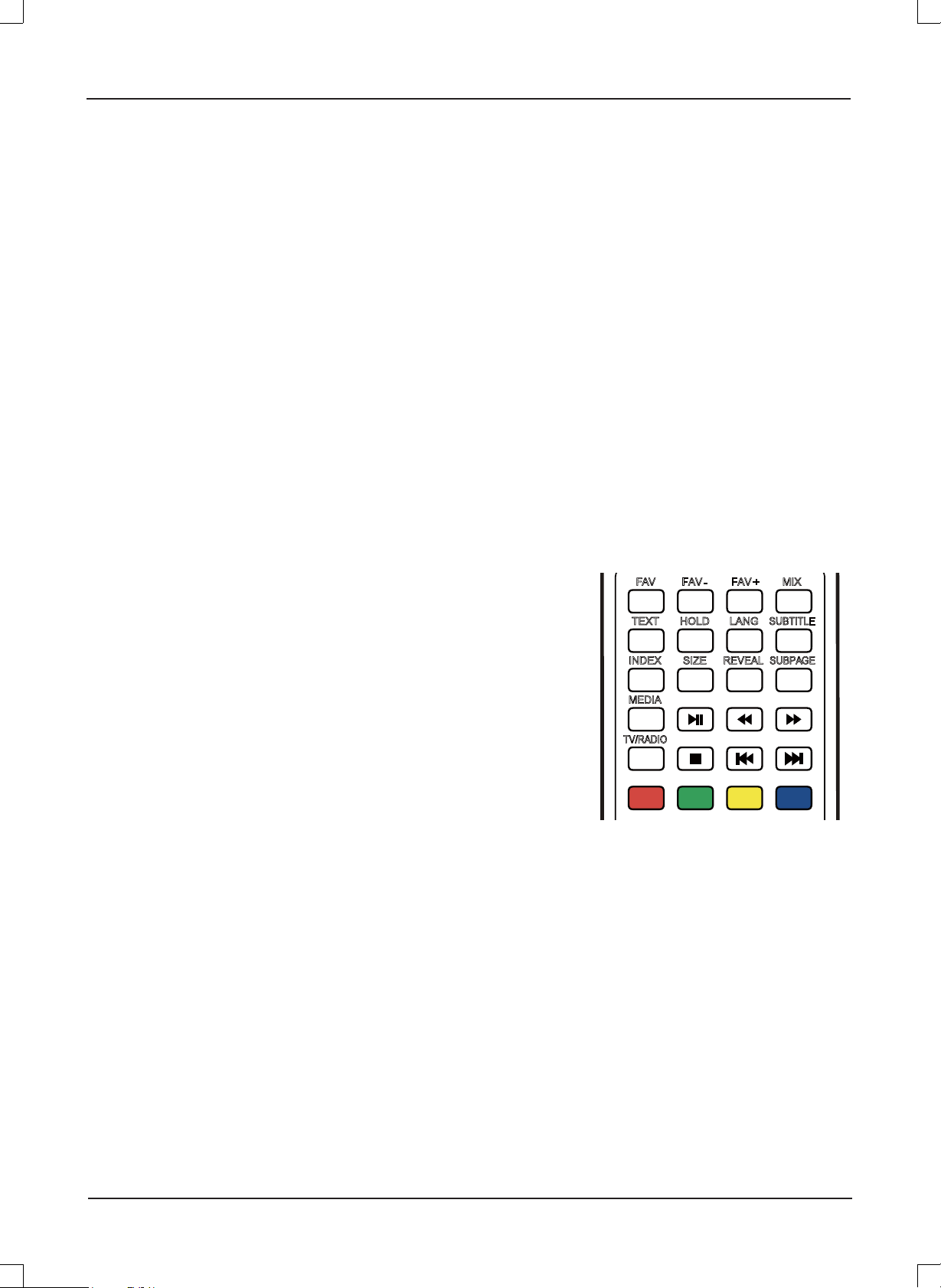

*. Spezialtasten

FAV: Taste der Favoritenprogrammliste FAV-: Sender des Favoritenprogramms nach unten FAV+: Sender des Favoritenprogramms nach oben MIX: Videotext-MIX-Taste TEXT: Videotexttasten HOLD: Videotext-Holdtaste LANG: Sprachwahlschalter

SUBTITLE: Untertiteltaste INDEX: Taste zum Anzeigen des Videotext-Index SIZE: Anzeigengröße des Videotexts REVEAL: Videotext-Einblendetaste SUBPAGE: Taste für Videotext-Unterseite MEDIA: Medienauswahl

: Play / Pause-Taste (Wiedergabe/Pause)

d: Schnelles Zurückspulen c: Schnelles Vorspulen TV/RADIO: TV/Radio-Modusauswahl n: Stopptaste f: Previous button (Taste vorherige)

: Next-Taste (Nächste)

Batterien einlegen

Reichweite

Zwei Batterien vom Typ “LR03/AAA”

Fernbedien-

ungssensor

Innerhalb von ca. 8 Metern

30 30

STANDBY

MUTEMUTE

AUTOAUTO

-/--

NICAMNICAM

ASPECTASPECT

VOLVOL

CH.CH.

DISPLAYDISPLAY

LCD

MENUMENU

EXIT

INPUTINPUTPMODEPMODESMODESMODE SLEEPSLEEP

FAVFAV EPGMIX

FFAAVV++FFAAVV

TEXTTEXT HOLDHOLD LANGLANG

SUBTITLESUBTITLE

INDEXINDEXSIZESIZE

REVEALREVEAL

SUBPAGESUBPAGE

MEDIAMEDIA

TV/RADIOTV/RADIO

Hinweis:

Helles Sonnenlicht oder Gewitter können zur Störung der Fernbedienung führen.

•

Wenn die Fernbedienung für längere Zeit (einen Monat oder länger) nicht benutzt wird, immer die Batterien herausnehmen. Ansonsten

•

könnten die Batterien auslaufen und die Fernbedienung beschädigen. Die Tasten auf der Fernbedienung führen ähnliche Funktionen wie die auf dem Hauptgerät aus.

•

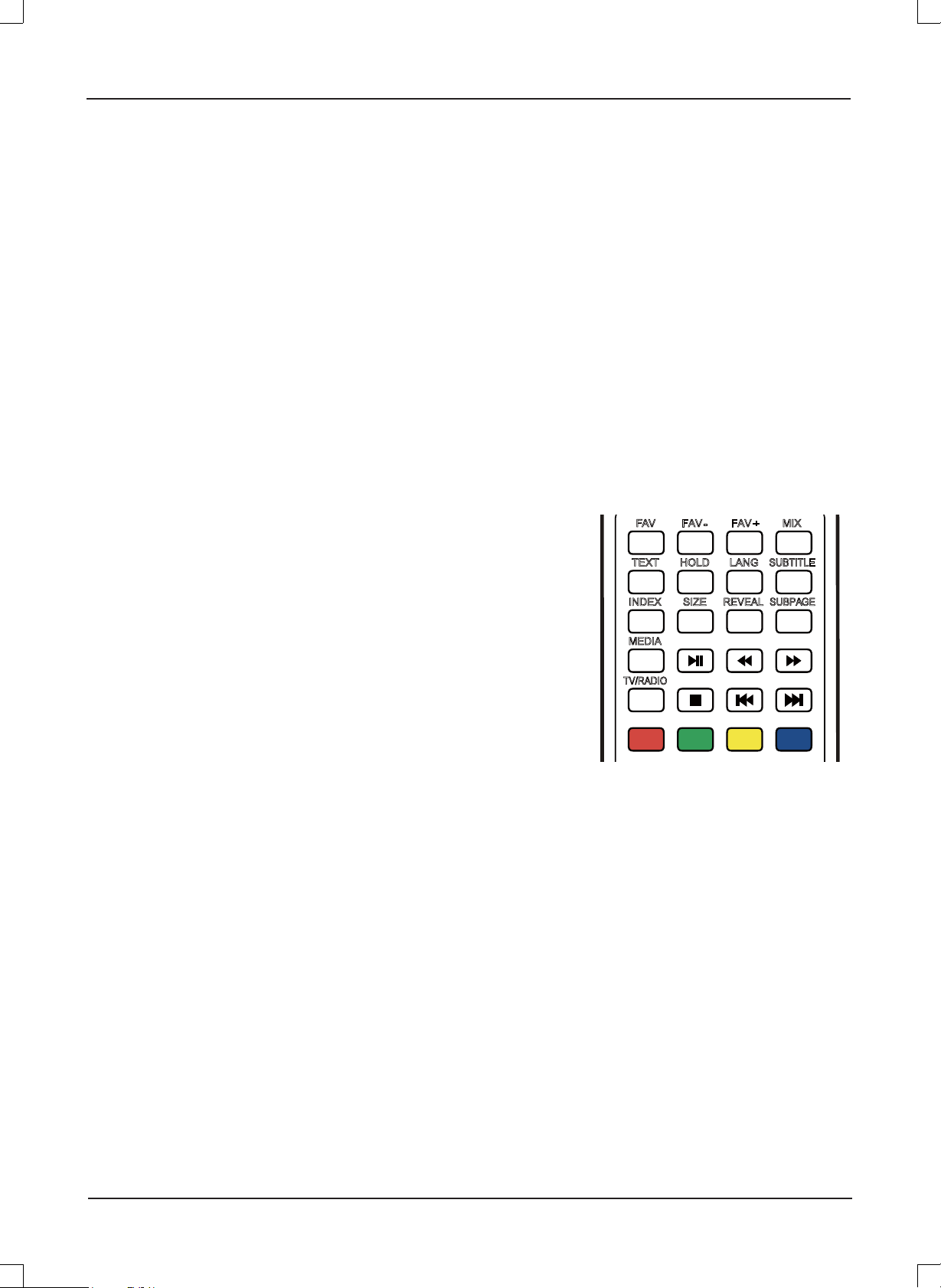

Videotextfunktion

TEXT: Drücken Sie diese Taste, um die Videotextfunktion aufzurufen und das Bild sowie die Videotextseite gleichzeitig an-

zeigen möchten. Wenn Sie den Videotext verlassen möchten, drücken Sie diese Taste erneut.

MIX: Wenn sie das Bild und die Videotextseite gleichzeitig aufrufen möchten, drücken Sie bitte diese Taste.

SUBPAGE: Dient der Unterseite einer Videotextseite, d.h. Untercodeseite. Wird diese Taste gedrückt, zeigt der Bildschirm

die Anforderungen zum Aufrufen der Unterseite an. Ist keine Unterseite vorhanden, wird sie auch nicht angezeigt. In den meisten Fällen gibt es keine Unterseite.

HOLD: Diese Taste drücken, wenn Sie diese Seite angezeigt lassen möchten und erneut drücken, um diese Funktion zu deaktivieren.

SIZE: Diese Taste drücken, um den unteren Bildteil zu vergrößern und noch einmal drücken, um den unteren Bildteil zu verkleinern und ein drittes Mal drücken, um die normale Anzeige fortzusetzen.

REVEAL: Diese Taste drücken, wenn Sie den verborgenen Text anzeigen möchten. Erneut drücken, um die Anzeige des verborgenen Textes zu schließen.

INDEX: Diese Taste drücken, wenn Sie den Index für alle Bildschirmtextseiten anzeigen möchten.

Die Zahlentasten 0~9 auf der Fernbedienung bieten auch direkten Zugriff auf eine bestimmte Seite. Mithilfe der Taste "o/p" auf der Fernbedienung kann man den Inhalt der vorherigen oder nächsten Seite anzeigen.

Drücken Sie die rote, grüne, gelbe und blaue Taste auf der Fernbedienung. Die Seite der entsprechenden Farbe wird im unteren Teil des Bildschirms angezeigt.

FAST TEXT:

Die ROTE, GRÜNE, GELBE und BLAUE Taste wird zum schnellen Zugriff auf die farblich codierten Seiten gedrückt, die über den FAST TEXT gesendet werden.

Beispiel:

ROT wählt die STADTINFORMATION

BLAU wählt die REISEINFORMATION

GRÜN wählt die WETTERINFORMATION

GELB wählt das TV PROGRAMM

FAVFAV EPGMIX

FFAAVV

TEXTTEXT

INDEXINDEX SIZESIZE

MEDIAMEDIA

HOLDHOLD

FFAAVV

LANGLANG

REVEALREVEAL

SUBTITLESUBTITLE

SUBPAGESUBPAGE

TV/RADIOTV/RADIO

CI Card-Funktion

CI (Common Interface) ist die Bezeichnung, um den Steckplatz zu beschreiben, in den Sie ein Conditional Access Module bzw. CAM (dt. Modul für bedingten Zugriff) einstecken.. Diese Schnittstelle besteht im Allgemeinen aus einem Schacht, in dem man eine Abo-SmartCard einschiebt, um Dienstleistungen zu bezahlen. Sie müssen sich nur eine geeignete CAM für den gewünschten Dienst wie z. B. Pay-TV besorgen oder Sie können diesen Schacht einfach leer lassen.

ERSTE INBETRIEBNAME DES TV-GERÄTES

Die Antenne oder DTV STB mit dem Anschluss RF 75Ω verbinden.

Das Fernsehgerät einschalten.

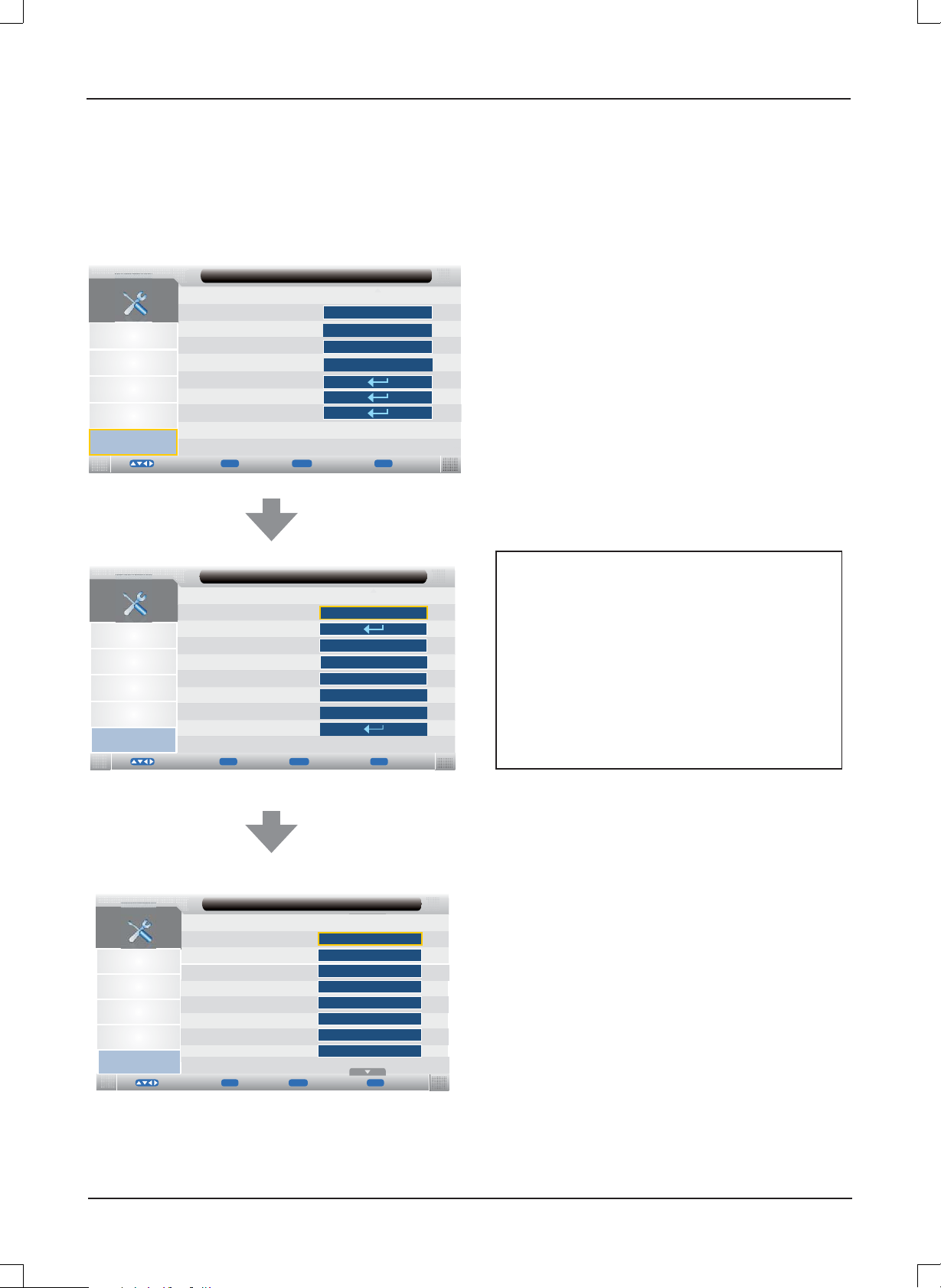

Der Installationsbildschirm erscheint:

First Time Installation

< Set up 1>

Language:

Move

Drücken Sie [o/p], um die gewünschte Sprache einzustellen und bestätigen Sie mit [OK] oder der grünen Taste, um zu

English

Italian

Spanish

Portuguese

French

EXIT

Exit

Country:

First Time Installation

< Setup 2>

Move

Germany

Italy

France

Spain

EXIT

Exit

Setup 2 überzugehen. Drücken Sie [o/p], um das gewünschte Land einzustellen und bestätigen Sie mit [OK] oder der grünen Taste, um zu

Setup 3 überzugehen. Drücken Sie die GRÜNE Taste, um die automatische Suche zu starten und es erscheint folgendes Bild:

First Time Installation

< Setup 3>

Start Auto Tune

First Time Installation

Digital channels found:

Analogue channels found:

30%

Start Tuning

EXIT

Exit

EXIT

Exit

Hinweis: Der Installationsbildschirm erscheint erneut, wenn Sie ein “Reset” durchgeführt und das Gerät aus- und wiedereingeschaltet haben.

TV-Information

Taste [DISPLAY] drücken, um die Programminformation anzuzeigen.

Sendernummer Farbsystem

001

PAL

C32

Sendername Klangsystem NICAM-Modus

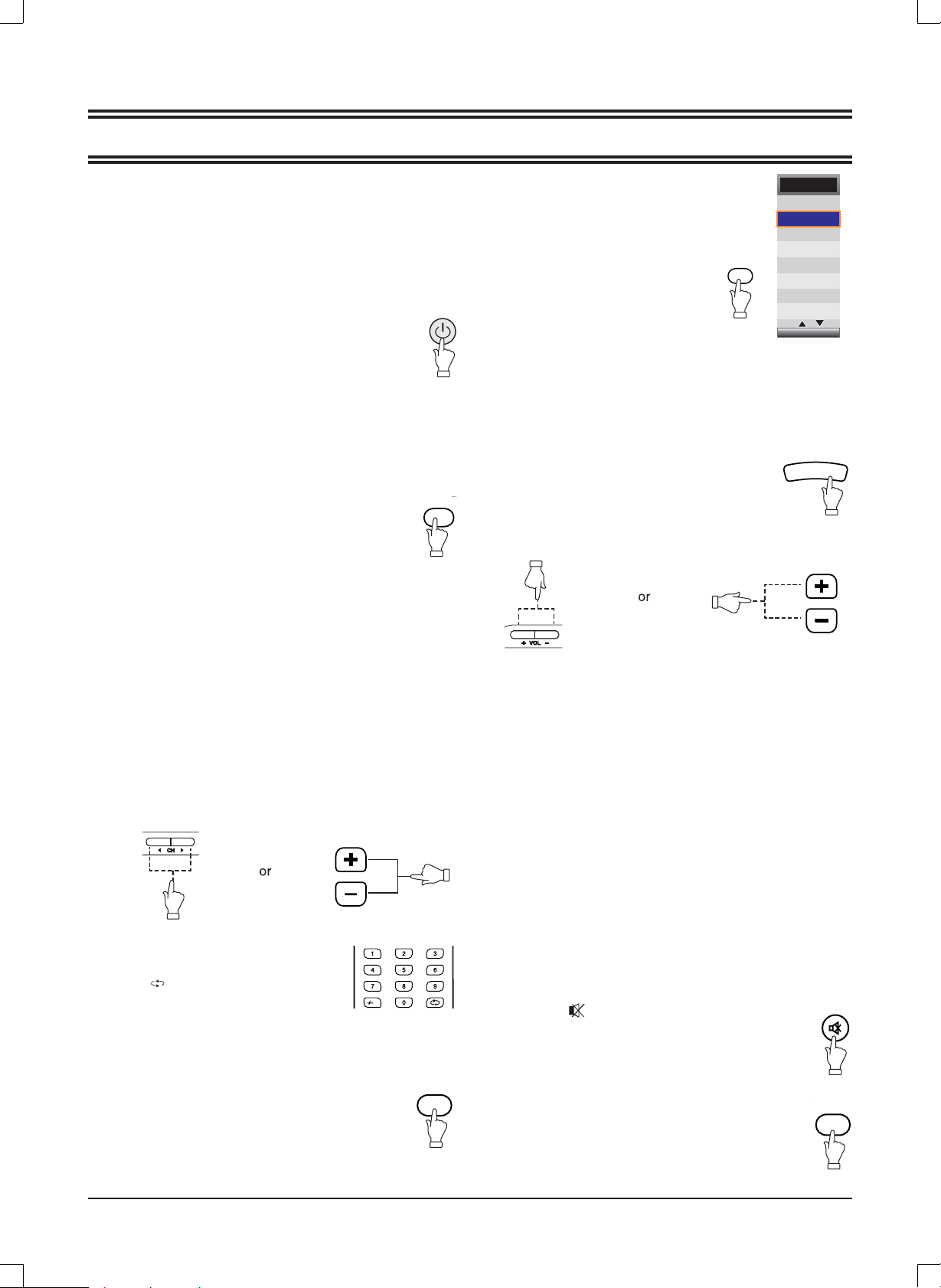

GRUNDFUNKTIONEN

CH.

EXIT

SLEEP

MUTE

DVD

SETUP

DISPLAY

CH.

EXIT

PMODE SMODE SLEEP

MUTE

NICAM

ASPECT

AUTO

DVD

SETUP

VOL

DISPLAY

CH.

EXIT

INPUT PMODE SMODE SLEEP

MUTE

STANDBY

NICAM

ASPECT

AUTO

DVD

SETUP

-/--

LCD

DISPLAY

CH.

MUTE

NICAM

ASPECT

AUTO

VOL

DISPLAY

CH.

MUTE

NICAM

ASPECT

AUTO

-/--

MUTE

CH.

EXIT

SMODE SLEEP

MUTE

NICAM

AUTO

DVD

SETUP

CH.

MUTE

Achten Sie darauf, dass alle Anschlüsse einwandfrei durchgeführt wurden, bevor Sie das Gerät einschalten.

Der Einschalter leuchtet rot und das Gerät beﬁ ndet sich im Stand-by-Modus.

Gerät einschalten

Zum Einschalten des Gerätes auf [z] drücken. Der Einschalter leuchtet blau.

Gerät ausschalten

Zum Ausschalten des Gerätes erneut auf [z] drücken. Das Gerät schaltet sich automatisch in den Stand-by-Modus. Der Einschalter leuchtet rot.

Einstellen des Sleep-Timers

Der Sleep-Timer schaltet das Gerät automatisch nach Ablauf einer vorprogrammierten Zeit aus. Es gibt 9 programmierbare Zeiten, drücken Sie mehrmals hintereinander die Taste [SLEEP] auf der Fernbedienung, um die gewünschte Ausschaltzeit einzustellen:

0 Min

v60 Min v 75 Min

(Der Sleep-Timer startet, sobald die Einstellung beendet ist.)

Prüfen der verbleibenden Zeit bis zum Ausschalten.

Taste [SLEEP] auf der Fernbedienung drücken und die verbleibende Zeit bis zur Ausschaltzeit wird ein paar Sekunden lang angezeigt.

TV-Sender wählen

Nachdem Sie "ATV" oder „DTV“ als Eingangsquelle gewählt haben, können Sie mithilfe einer der folgenden Optionen Ihren Sender wählen.

• Drücken Sie [CH.+] oder [CH.-] (oder [

Hauptgerät).

• Drücken Sie [0, 1~9], um die

• Drücken Sie [ ] um zum vorherigen

Wählen Sie den Bildmodus

Drücken Sie die Taste [PMODE] mehrmals hintereinander auf der Fernbedienung, um den gewünschten Soundmodus aufzurufen.

15 Min

30 Min

90 Min v 105 Min

oder

Sendernummer direkt einzugeben.

Sender zurückzukehren, den Sie vorher eingestellt hatten.

45 Min

CH.CH.

und [o] am

-/--

SLEEPSLEEP

120 Min

PMODEPMODE

Auswahl der Eingangsquelle.

Wählen Sie die erforderlichen angeschlossenen externen Geräte. Drücken Sie auf [INPUT], um die einwandfreie Eingangsquelle zu wählen. Das Menü der Eingangsquelle erscheint.

1. Drücken Sie [o/p], um den markierten Streifen zur gewünschten

INPUTINPUT

ource

DTV

S-Video

Media

S-Video

YPBPR

SCART 1

Eingangsquelle zu bewegen.

2. Zum Bestätigen der Auswahl ein zweites Mal OK oder [a] drücken. Der gewählte Quellname erscheint ein paar Sekunden lang auf dem TV-Bildschirm.

Displayinformation

Drücken Sie [DISPLAY] auf der Fernbedienung und die Angaben zu dieser Quelle erscheinen automatisch auf dem Bildschirm.

DISPLAYDISPLAY

Lautstärke regeln

Zum Erhöhen der Lautstärke die Taste [+ VOL] drücken. Zum Reduzieren der Lautstärke die Taste [VOL- ] drücken.

oder

VOL

Funktion NICAM

Drücken Sie [NICAM] auf der Fernbedienung, wenn Ihre Eingangsquelle "TV" ist. Dieser Vorgang hat keinen Einﬂ uss auf Kanäle mit NICAM- Signal. Nachdem Sie [NICAM] gedrückt haben, können Sie die verschiedenen Klangoptionen wie Mono, Stereo, Dual I, Dual II einstellen.

Bildschirmsprache wählen

Die Werkseinstellung der OSD-Sprache (On Screen Display) ist “Englisch”. Bearbeiten des OSD.

1. Drücken Sie [MENU] und das OSD-Menü erscheint.

2. Drücken Sie [p] bis das Menü „Feature“ erscheint.

3. Drücken Sie [a], um das Einstellungsmenü aufzurufen und die Option „Language“ (Sprache) wird markiert.

4. Drücken Sie [b/a], um die gewünschte Sprache einzurichten.

5. Zum Verlassen des Untermenüs die Taste [MENU] drücken.

Stummschaltung

Drücken Sie die Taste [MUTE ] auf der Fernbedienung um den Ton auszuschalten. Diese Taste erneut drücken (oder [VOL+]) und die Stummschaltung ist aufgehoben.

Soundmodus wählen

Drücken Sie die Taste [SMODE] mehrmals hintereinander auf der Fernbedienung, um den gewünschten Soundmodus aufzurufen.

VOLVOL

MUTEMUTE

SMODESMODE

OSD-MENÜEINSTELLUNG

Menüs durchsuchen

Drücken Sie [MENU] und das OSD-Menü erscheint. Drücken Sie [p] und es erscheinen hintereinander folgende Menüoptionen: PICTURE (BILD) v SOUND (KLANG) v FEATURE (MERKMALE) vSETUP v … Wenn einige Menüoptionen grau hinterlegt sind, bedeutet dies, dass diese Option im aktuellen Einstellmodus nicht verfügbar sind.

Allgemeine Bedienfunktionen:

Für jedes Menü die Taste [o, p] auf der Fernbedienung drücken, um die Optionen des Hauptmenüs zu wählen.



Die Taste [b, a, o, p] auf der Fernbedienung drücken, um Ihre Einstellungen zu ändern oder zu bestätigen.



(Folgen Sie den Tipps weiter unten an den entsprechenden OSD-Bildschirmen). Nachdem die Einstellung einer Option beendet ist, drücken Sie die Taste [MENU], um die Option schrittweise zu



verlassen oder [EXIT], um den OSD-Bildschirm direkt auszuschalten.

Aufbau des OSD-Menüs:


Geräuschunterdrückung

KLANG

SENDER

Senderverwaltung

Favoritenverwaltung

Automatische Suche

Manuelle Sendersuche

Bildmodus

Helligkeit

Kontrast

Bildschärfe

Farbe

Farbton

Farbtemperatur

Klangmodus

Bass

Höhen

Balance

AVL

SPDIF

Aktueller Sender

Suchen

Feinabstimmung

AFC

Farbsystem

Klangsystem

MERKMALE

SETUP

Systemsperre

Kindersicherung

Tastensperre

Pin Code ändern

Systemsperre

Sprache

Timer

Uhr

Hearing Impaired

Erste Installation

CI-Info

OSD-SPRACHE

Videotextsprache

ExtUntertitel-Sprache

OSD-Timer

Automatische Ausschaltfunktion

Bildschirmformat

Blauer Bildschirm

Reset der Werkseinstellungen

Hotelsperre

Firmware-Upgrade

Hotelsperre

Quellensperre

Standardquelle

Standardprog

Standardlautstärke

Max. Lautstärke

Sendersuchsperre

Sperre aufheben

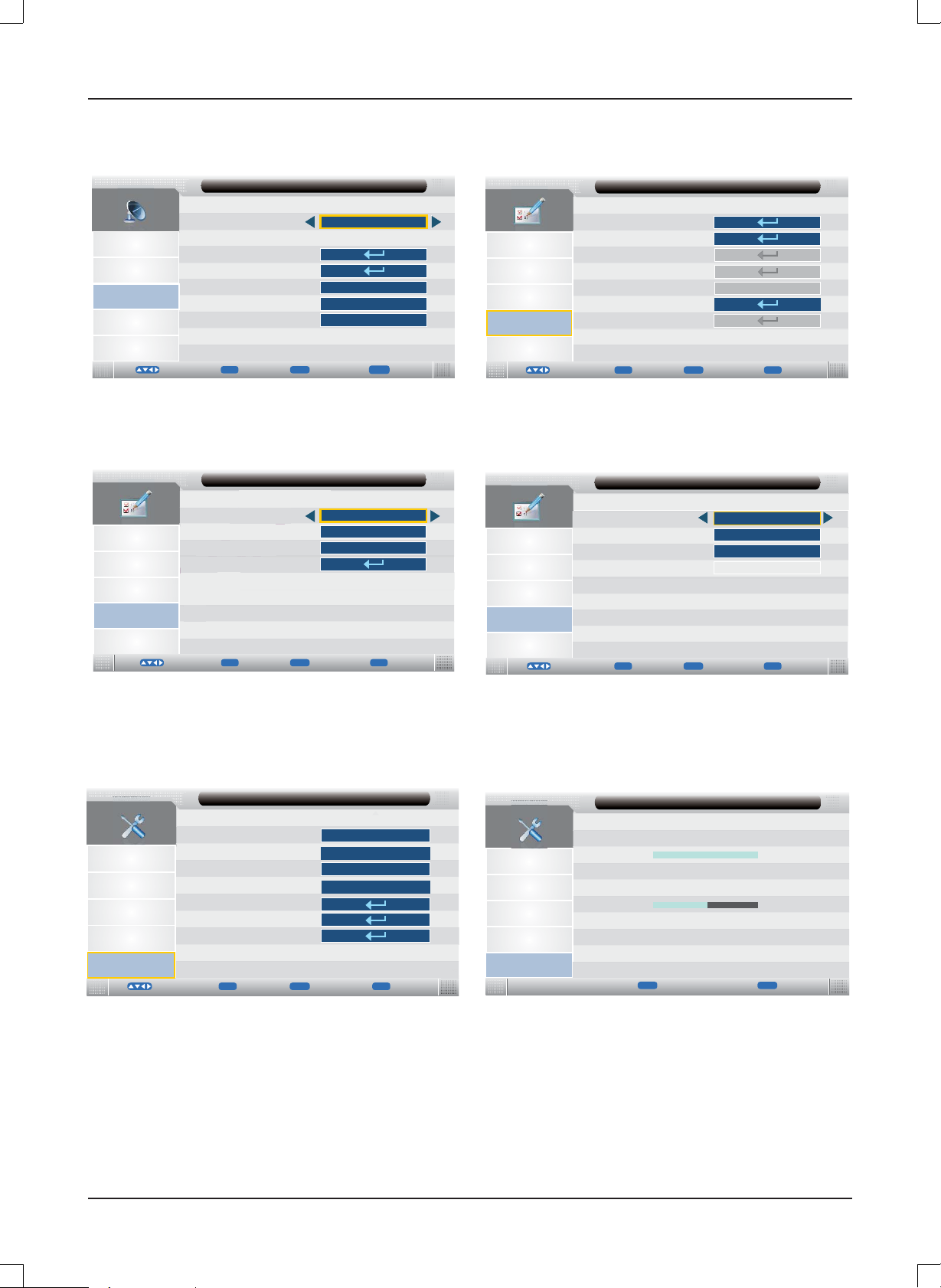

Haupt-OSD:

TV-Modus BILDMENÜ


Sound

Channel

Feature

Setup

Move

Picture M ode

Brightness

Contrast

Sharpness

Colour

Tint

Colour Temperature

Noise R eduction

Enter


Return

Standard

5050

Standard

High

Exit

KLANGMENÜ


Sound

Channel

Feature

Setup

Move

Sound

Sound Mode

Bass

Treble

Balance

AVL

SPDIF

Enter Return

Standard

Off

REF

EXIT

Exit

SENDERMENÜ

Channel/Channel Manager


Sound

Channel

Feature

Setup

Move

Channel Manager

Favorite Manager

Auto Search

Manual Search

Enter Return

Channel

EXIT

Exit

No.

0001

0002

0003

0004

0005

0006

0007

0008

0009

Program Name

C32

ONL

Move

Page - / Page +

DeleteLock

Rename

Hinweis: Bitte drücken Sie die rote Taste, um den aktuellen Sender zu sperren. Wenn der aktuelle Sender bereits gesperrt

ist, drücken Sie die rote Taste erneut, um die Sperre aufzuheben.

Bitte drücken Sie die grüne Taste, um den aktuellen Sender zu löschen. Wenn der aktuelle Sender bereits zum Löschen

markiert ist, drücken Sie die grüne Taste, um diesen Vorgang aufzuheben.

Drücken Sie die gelbe Taste, um den aktuellen Sender zu überspringen. Markieren Sie mithilfe der Cursortasten den zu überspringenden Sender. Drücken Sie die gelbe Taste und Press yellow button and wird im markierten Sender angezeigt. Zum Deaktivieren dieser Funktion, die gelbe Taste erneut drücken.

Wenn einer der Sender nicht richtig in der Senderliste steht, können Sie ihn auf eine andere Position verschieben. Mithilfe des Cursors den zu verschiebenden Sender markieren, die blaue Taste drücken, den Sender auf die neue Stelle verschieben und mit [OK] bestätigen.

MoveSkip

Return

EXIT

Exit

No.

0001

0002

0003

0004

0005

0006

0007

0008

0009

Program Name

Channel/Favorite Manager

Fav1 Fav2 Fav3

Fav2Fav1

Page - / Page +

EXIT

Fav4


Sound

Channel

Feature

Setup

Fav4Fav3

ExitMove

Move

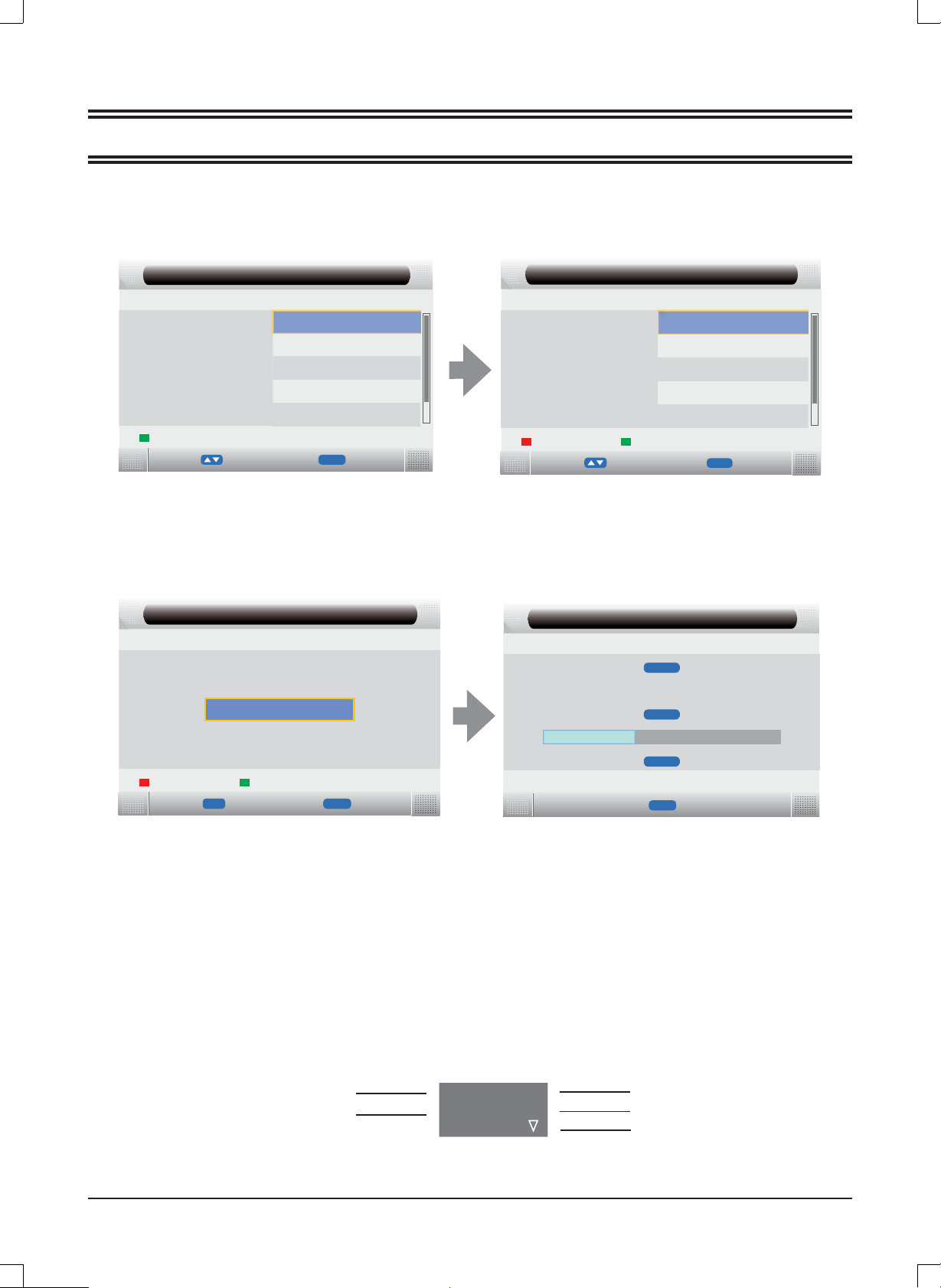

Channel /Auto Search

Country

Enter Return

Start

EXIT

Exit

Hinweis: Taste [o/p] drücken, um den Sender zu markieren und mit der roten Taste auf Fav1 belegen. Taste [o/p] drücken, um den Sender zu markieren und mit der grünen Taste auf Fav2 belegen. Taste [o/p] drücken, um den Sender zu markieren und mit der gelben Taste auf Fav3 belegen. Taste [o/p] drücken, um den Sender zu markieren und mit der blauen Taste auf Fav. 4 belegen. Wenn der aktuelle Sender bereits als ein Favoritensender eingestellt ist, können Sie diese Einstellung mit der roten/grünen/

gelben/blauen Taste wieder aufheben.

Taste [MENU] oder [EXIT] drücken und das aktualisierte Menü erscheint.

G10

FUNKTIONSMENÜ


Sound

Channel

Feature

Setup


Sound

Channel

Feature

Setup

Channel/ Manual Search

Current Channel

Fine Tune

AFC

Colour System

Sound System

Move

Enter Return

System Lock

Parental Lock

Key lock

Change Pin Code

Feature / System Lock

ONLY

Move

Enter Return

001

48.25MHz

PAL

EXIT

Exit

Off

EXIT

Exit


Sound

Channel

Feature

Setup


Sound

Channel

Feature

Setup

Move

System Lock

Language

Timer

Clock

Hearing Impaired

First Time Installation

CI Info

Enter Return

OSD Language

TT Language

ExtSubtitle Language

Enter Return

Feature / Language

Feature

Off

EXIT

English

West

English

EXIT

Exit

EINSTELLUNGSMENÜ

OSD Timer


Sound

Channel

Feature

Setup

Move

Sleep Timer

Aspect Ratio

Blue Screen

Reset To Default

Hotel Lock

Filmware Upgrade

Enter Return

Setup

15 Seconds

Off

Full

EXIT

Exit


Sound

Channel

Feature

Setup

Setup / Firmwware Upgrade

Searching for software, Please wait...

100%

Erasing, Please wait...

50%

Do not power off during upgrading!!

Return

EXIT

Exit

G11

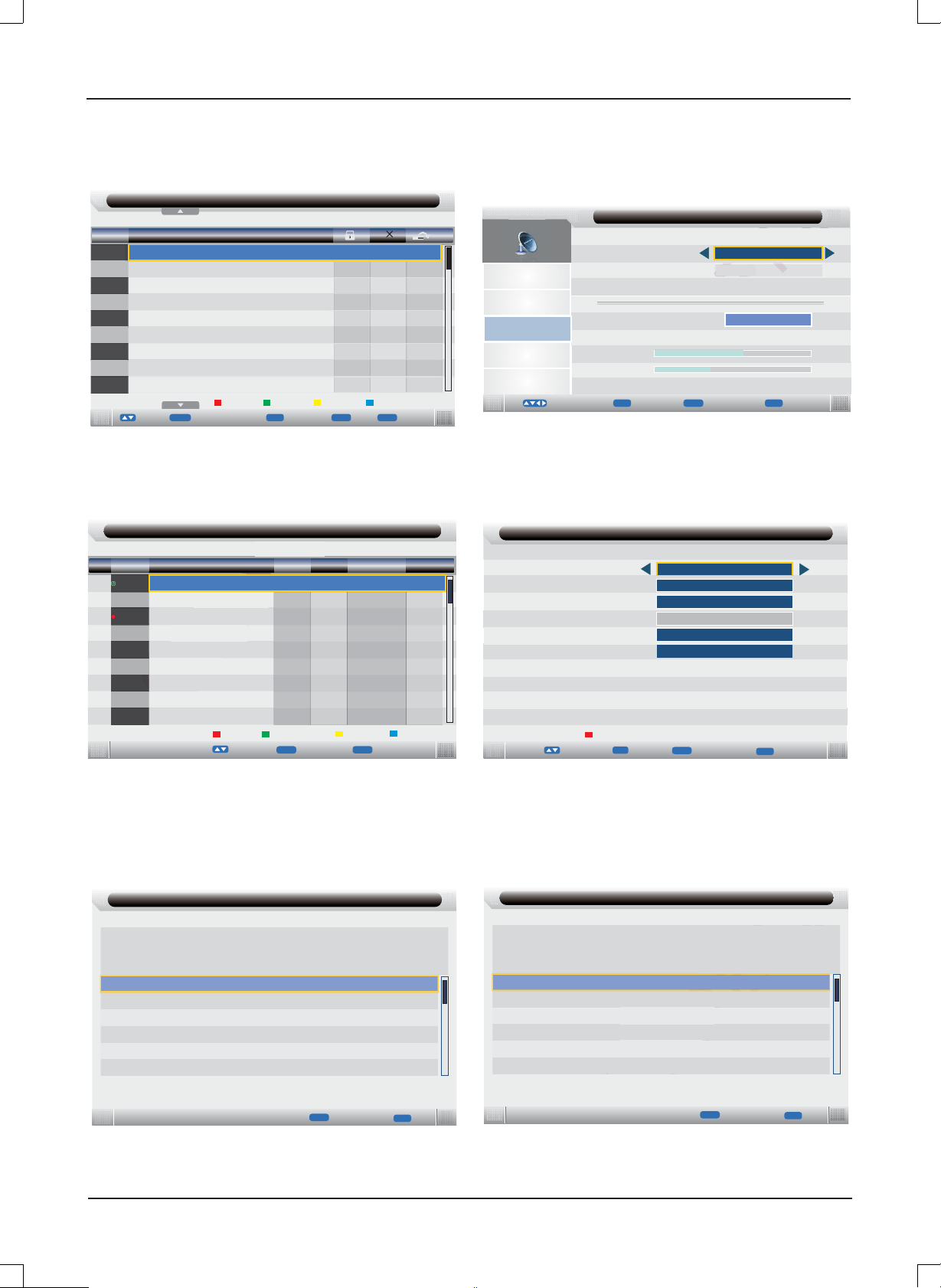

DTV -Modus

SENDERMENÜ

No.

Program Name

0001

RaiDue

0002

QVC

0003

Nelonen

0004

The HITS

0005

Five

0006

YLE Teema

TMF

0008

0009

Ideal Word

bid tv

0013

Pag e - / Page +

◄ ►

FUNKTIONSMENÜ

Channel/Channel Manager

DeleteLock

RenameMove

Exit

Channel / Manual Search

Channel


Sound

Channel

Feature

Setup

MoveSkip

EXIT

Exit

Move

Frequency(KHz)

Bandwidth

Strength

Quality

Enter Return

482000

Start

EXIT

Exit

Timer

12/01/2008 18:02:25

No.

Ch No.

0031

0029

000503

Channel

ITV2 +1

Film4

YLE FST

Start End Date

21:00 21:15

22:40 23:15

11: 30

12/04/2009 Once

--:--

12/04/2009 Once

Mode

ONL

EXIT

Edit

Exit

Add

Return

Move

Delete AllDelete

Hinweis: Taste [o/p] drücken, um die Sendernummer zu markieren und mit der roten Taste diesen Sender löschen.

Mit der grünen Taste können Sie alle Timer deaktiveren.

Mit der gelben Taste können Sie Sender zur Timerliste hinzufügen.

Mit der blauen Taste können Sie den markierten Sender bearbeiten und das Timerbearbeitungsmenü erscheint.

Common Interface

Main menu

Type

Channel

Start Time

End Time

Date

Mode

Move

Timer Edit

0001 YLE TV1

Save

0~9

Viaccess ConditionalAccess

0~9

Common Interface

Return

13/01/2008 18:02:25

DTV

09:35

10:15

13/01/2008

Once

EXIT

Exit

Siot0: ViaccessAccess

Return

EXIT

Exit

Smart card management

System information

Language setting

Press ‘OK’ to enter; Press ‘EXIT’ to return

Hinweis: Dies ist nur ein Beispiel, verschiedene Cl-Module haben unterschiedliche Cl-Menüs

G12

Return

EXIT

Exit

PC-Modus

EINSTELLUNGSMENÜ

OSD Timer


Sound

Channel

Feature

Setup

Move

Sleep Timer

Aspect Ratio

PC Setup

Blue Screen

Reset To Default

Hotel Lock

Filmware Upgrade

YPBPR-Modus

EINSTELLUNGSMENÜ

OSD Timer


Sound

Channel

Feature

Setup

Move

Sleep Timer

Aspect Ratio

YPBPR Setup

Blue Screen

Reset To Default

Hotel Lock

Filmware Upgrade

Setup

Enter Return

Setup

Enter Return

15 Seconds

Off

Full

Off

EXIT

Exit

15 Seco nd s

Off

Full

Off

EXIT

Exit


Sound

Channel

Feature

Setup


Sound

Channel

Feature

Setup

Move

Setup / PC Setup

Auto Adjust

H Position

V Position

Phase

Clock

Enter Return

Setup / YPBPR Setup

H Position

V Position

Position Reset

Enter Return

EXIT

Exit

EXIT

Exit

HDMI-Modus

EINSTELLUNGSMENÜ

OSD Timer


Sound

Channel

Feature

Setup

Move

Sleep Timer

Aspect Ratio

HDMI Setup

Blue Screen

Reset To Default

Hotel Lock

Firmware Upgrade

Setup

Enter Return

15 Seconds

Off

Full

Off

EXIT

Exit

G13


Sound

Channel

Feature

Setup

Move

Setup / HDMI Setup

H Posi ti on

V Position

Position Reset

Enter

Return

EXIT

Exit

MEDIA-Modus

Hinweis: Bevor Sie das MEDIA-Menü bedienen können, müssen Sie ein USB-Gerät oder eine Speicherkarte einschieben. Drücken Sie dann [INPUT] , um die Eingangsquelle auf MEDIA einzustellen.

Drücken Sie auf [o/p], um Media im Quellenmenü zu wählen und bestätigen Sie mit [OK] oder [a].

FILMMENÜ

Movie

usb1_1

No.

0001

0003

XVEB

C02

Move

001/001

Page - / Pag e +

Hinweis: Drücken Sie auf [b/a], um Movie im Quellenmenü zu wählen und bestätigen Sie mit [OK] oder [p]. Drücken Sie [ MENU], wenn Sie zum vorherigen Menü zurückkehren wollen.

Drücken Sie die Taste [o/p], um den gewünschten Ordner aufzurufen. Drücken Sie [OK] oder [a] um den Unterordner zu markieren und drücken Sie zur Wiedergabe [OK]. Mit [EXIT] kehren Sie wieder zum Ausgangspunkt zurück.

No.



b10098-b2f.mpg

Play

000/001

Disk Manager

Back

EXIT

Exit

MUSIKMENÜ

Music

Movie

usb1_1

No.

0001

0003

XVEB

C02

Move

001/001

BG Music

Page - / Page +

Hinweis: Drücken Sie auf [b/a], um Music (Musik) im Quellenmenü zu wählen und bestätigen Sie mit [OK] oder [p]. Drücken Sie [MENU], wenn Sie zum vorherigen Menü zurückkehren wollen.

Markieren Sie mit [b/a] den gewünschten Titel und drücken Sie zur Wiedergabe auf [OK].

No.



oren Lavie.mp3

Play

Back

000/001

iD sk Manager

EXIT

Exit

Photo Manager (Fotoverwaltung)

Movie

Photo Manager

usb1_1

No.

0001

0003

XVEB

C02

Move

001/001

Page - / Pag e +

Hinweis: Drücken Sie auf [b/a], um Photo Manager im Quellenmenü zu wählen und bestätigen Sie mit [OK] oder [p]. Drücken Sie [MENU], wenn Sie zum vorherigen Menü zurückkehren wollen.

Drücken Sie die GRÜNE Taste, markieren Sie mit den Tasten [o/

] die Fotos und drücken Sie zur Anzeige auf

p/b/a

[OK].

No.




Thumbnails

Play

Back

000/001

Disk Manager

EXIT

Exit

G14

Bei Digital TV:

Senderliste / Favoritenliste / Untertitel

Channel List

All Channels

0001

YLE TV1

0002

YLE TV2

0003

MTV3

0004

Nelonen

0005

YLE FS T

0006

Sbutv

0008

YLE24

0013

MTV3 MAXSbutv

Move

Enter

Hinweis: Drücken Sie [OK] auf der Fernbedienung, um das Senderlistenmenü anzuzeigen.

ENG

Subtitle

DTV Subtitle

Favorite List

Favorite 1

0001

YLE TV1

MTV3

0003

0013

MTV3 MAXSbutv

0014

JIM

EnterMove

Hinweis: Drücken Sie [FAV] auf der Fernbedienung, um das Favoritenlistenmenü anzuzeigen.

Move

Hinweis: Taste [SUBTITLE] auf der Fernbedienung drücken. Zum Deaktivieren des Untertitels die Taste [o/p] drücken, um OFF (AUS) zu wählen und mit [OK]. Zum Anzeigen der Untertitel in Englisch die Taste [o/p] drücken, dann ENG markieren und mit [OK] bestätigen. Zum Verlassen die Taste [EXIT] drücken.

G15

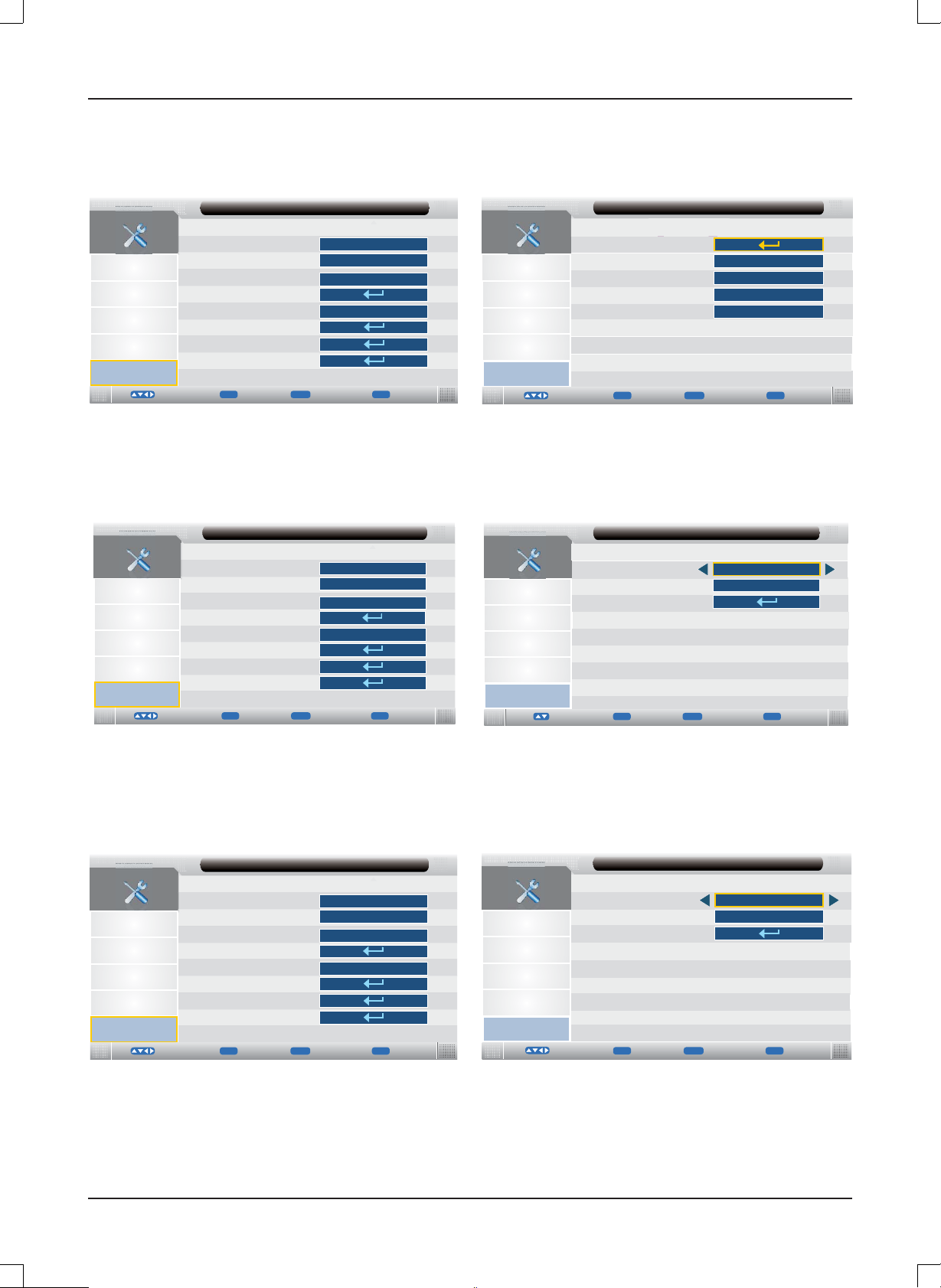

Information zur Funktion Hotelsperre

Rufen Sie ein Untermenü nach dem anderen auf:

SETUP (Einstellung) v Hotel Lock (Hotelsperre) v Source Lock (Quellensperre) v…

Setup

15 Seconds

Off

Full

EXIT

Exit


Sound

Channel

Feature

Setup

Move

OSD Timer

Sleep Timer

Aspect Ratio

Blue Screen

Reset To Default

Hotel Lock

Filmware Upgrade

Enter Return

Hotelsperre: Es gibt aber noch andere Möglichkeiten. Zum

Einrichten der nachstehenden Optionen sollte diese Funktion zunächst auf „ON“ (EIN) eingestellt werden.

Wenn sie auf “ON” (EIN) steht, sind alle nachstehenden

Optionen verfügbar.

Quellensperre: Sperren Sie die gewünschte

Eingangsquelle (z. B.: TV, HDMI...).

Standardquelle: Wenn diese Option eingerichtet wird,

schaltet sich eine bestimmte Eingangsquelle bei Einschalten des TV-Gerätes ein.

Standardprog: Richten Sie eine TV-Programmnummer

als Standard ein, wenn Sie auf „DTV“ oder "ATV" wechseln.

Standardlautstärke: Zum Einstellen der

Standardlautstärke.

Max. Lautstärke: Zum Einstellen der maximalen

Lautstärke.

Sendersuchsperre: Die TV-Quelle steht nicht zur

Verfügung.

Sperre aufheben: Alle Sperren werden aufgehoben.


Sound

Channel

Feature

Setup


Sound

Channel

Feature

Setup

Move

Setup / Hotel Lock

Hotel Lock

Source Lock

Default Source

Default Prog

Default Volume

Max Volume

Tuner Lock

Clear Lock

Enter Return

YPBPR

SCART 1

Enter Return

Hotel Lock / Source Lock

DTV

Media

S-Video

Off

100

Off

Zum PIN-Code:

(Die werkseitige Einstellung ist “0000”.)

Wenn Sie das Passwort vergessen

haben...

Geben Sie “2008” ein.

Geben Sie das Passwort nicht an Kinder weiter.

EXIT

Exit

EXIT

Exit

G16

WARTUNG

WARNUNG: ZU IHRER PERSÖNLICHEN SICHERHEIT SOLLTEN SIE DAS NETZKABEL AUS DER STECKDOSE ZIEHEN,

BEVOR SIE WARTUNGS- ODER REINIGUNGSARBEITEN DURCHFÜHREN.

Reinigen der LCD-Anzeigeﬂ äche

Die LCD-Anzeigefläche darf nicht mit spitzen Gegenständen berührt werden. Staub und Fingerabdrücken auf der LCDAnzeigeﬂ äche können mit einem weichen, sauberen Tuch abgewischt werden. Immer gerade, von der Mitte der LCD-Anzeigeﬂ äche nach außen wischen. Niemals chemische Mittel, wie Plattensprays, Antistatiksprays, Benzin oder Verdünner zum Reinigen der LCD-Anzeigeﬂ äche verwenden.

Reinigen des Hauptgerätes

Reinigen Sie das Gerätegehäuse mit einem sauberen, weichen, leicht lauwarm befeuchteten Tuch. Bitte benutzen Sie kein Benzin, keinen Verdünner oder Alkohol, da sonst die Oberﬂ äche beschädigt werden kann.

FEHLERBEHEBUNG

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild und kein Ton.

Das Netzkabel ist nicht richtig mit dem Hauptgerät verbunden.

Verbinden Sie das Netzkabel mit dem Hauptgerät.

Das Netzkabel ist nicht mit einer Netzsteckdose verbunden.

Das Netzkabel mit der Steckdose verbinden.

Es wurde die falsche Eingangsquelle gewählt.

Wählen Sie eine korrekte Eingangsquelle. Die Eingangsquelle funktioniert nicht mit dem TV-Gerät. Führen Sie die richtigen Anschlüsse durch.

Kein Ton.

Die Lautstärke ist zu leise eingestellt.

Zum Erhöhen der Lautstärke die Taste VOL+ drücken.

Die Taste

Zum Erhöhen der Lautstärke die Taste drücken.

Es wurde ein falsches Klangsystem eingestellt.

Stellen Sie ein richtiges Klangsystem aus dem Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

wurde auf der Fernbedienung gedrückt.

oder (oder VOL+/-)

Symptom

Mögliche Ursache

Korrekturmaßnahmen

Kein Bild oder nur Schwarz-Weiß-Bild.

Die Einstellung des Farbsystems passt nicht zum Programm.

Stellen Sie das richtige Farbsystem ein.

Die Einstellung des Klangsystems passt nicht zum Programm.

Stellen Sie das richtige Klangsystem ein.

Bild- oder Tonstörungen Einige umstehende Geräte erzeugen Funkstörungen im TV-

Gerät.

Bitte halten Sie solche Geräte vom TV fern. Es befindet sich eine Steckerleiste in derselben

Netzsteckdose.

Verbinden Sie das Netzkabel mit einer anderen Netzsteckdose.

Es wurde ein falsches Klangsystem eingestellt. Stellen Sie ein richtiges Klangsystem aus dem

Hauptmenü ein, das mit Ihrem TV-Gerät übereinstimmt.

Hinweis: Es kann vorkommen, dass kleine helle und schwarze Punkte auf dem TV-Bildschirm erscheinen, dies ist aber ganz normal.

G17

+ 40 hidden pages
