TechniSat DIGIT DIKA 1 User guide [de]
DIGIT DIKA 1
Bedienungsanleitung
Mit integriertem
Premiere Zugangssystem.
Zum Empfang von freien und verschlüsselten
Kabel-Programmen.
EE
EE
PP
PP
GG
GG
1 Inhaltsverzeichnis
1
1 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2 Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3.1 Wichtige Hinweise zur Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.2 Entsorgungshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.3 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3.4 Betriebspausen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4 Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.1 Anschluss an das Kabelnetz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.2 Anschluss an ein Fernsehgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.3 Videokassettenrekorder (VCR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.4 HiFi-Verstärker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.4.1 Analog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.4.2 Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.5 Serielle Schnittstelle (RS 232) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.6 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
5 Erstinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
6 Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
6.1 Bediensprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
6.2 Grundeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
6.2.1 Land . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
6.2.2 Zeitzone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
6.2.3 Fernbediencode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Einstellungen übernehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6.3 Audio/Videoeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6.3.1 Bildformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6.3.2 Audiosprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6.3.3 Untertitelsprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6.3.4 TV Scart-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6.3.5 Dolby Digital (AC3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Einstellungen übernehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
7 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
7.1 Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
7.2 Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
7.2.1 Mit Hilfe der Programm auf/ab-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
7.2.2 Mit Hilfe der Zehnertastatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
7.2.3 Mit Hilfe des Navigators (Programmliste) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
7.2.4 Aufrufen gesperrter Programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
7.2.5 Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
7.3 Empfang von verschlüsselten Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
7.3.1 Empfang von Premiere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
7.3.1.1 Premiere Sonderfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
7.3.1.2 Optionskanäle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
7.3.1.3 Premiere Direkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
7.3.2 Jugendschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
7.4 Lautstärkeregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
2
7.5 TV/Radioumschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
7.6 Auswahl einer anderen Sprache (TV-Betrieb) bzw. Senders (Radiobetrieb) . . .24
7.6.1 Dolby Digital (AC3-Betrieb) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
7.7 Rückkehr zum zuletzt eingestellten Programm . . . . . . . . . . . . . . . . . . . . . . . . .25
7.8 Uhr und Programminfo anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
7.9 Weitere Programminformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
7.10 Standbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
7.11 Sleep-Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
7.12 Kanal-Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
7.13 Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
7.14 Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
7.15 Elektronische Programmzeitschrift EPG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
7.15.1 Einlesen der EPG-Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
7.15.2 Einlesevorgang unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

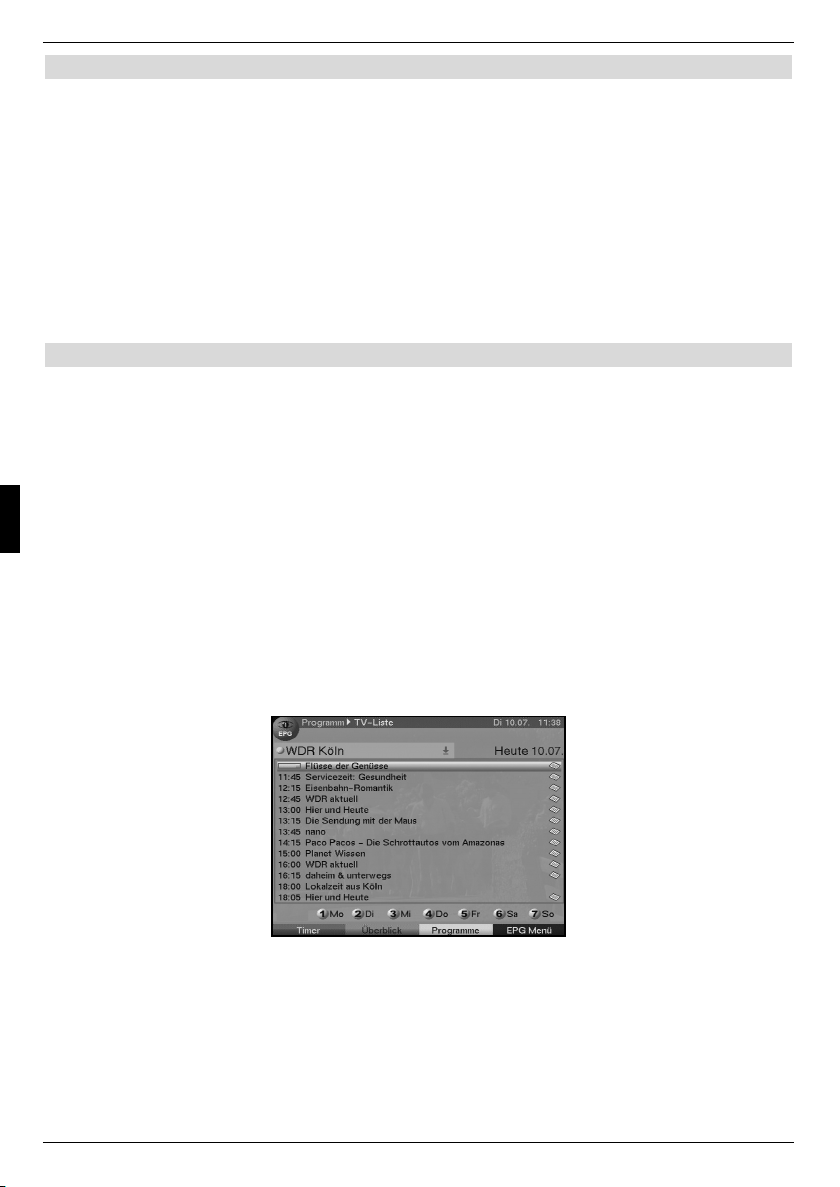

7.15.3 Elektronische Programmzeitschrift aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
7.15.4 Jetzt (Tafel mit aktuellen Programminhalten) . . . . . . . . . . . . . . . . . . . . . . . . . . .29
7.15.5 Danach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
7.15.6 Mehr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
7.15.7 EPG-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
7.15.7.1 EPG-Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
7.15.7.2 EPG-Timerprogrammierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

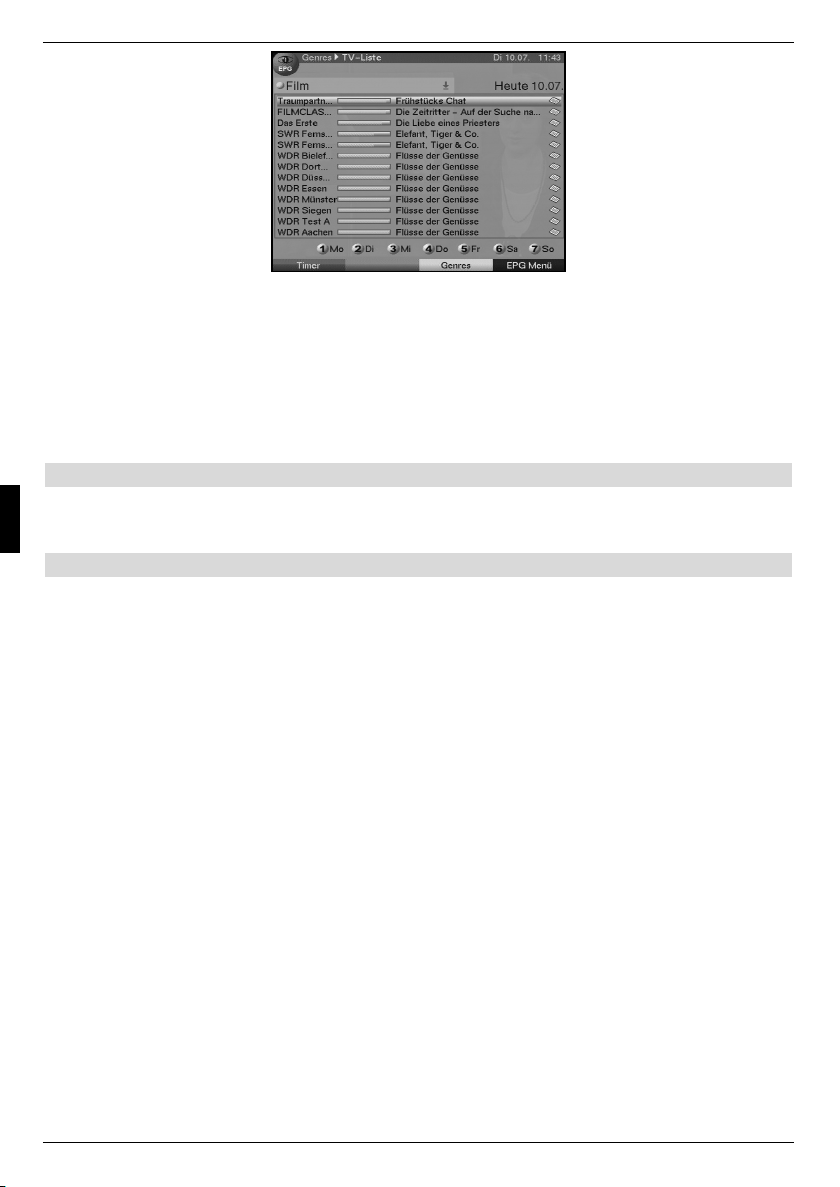

7.15.7.3 EPG-Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
7.15.7.4 EPG-Übersicht nach Programmart (Genre) . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
7.15.8 EPG beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

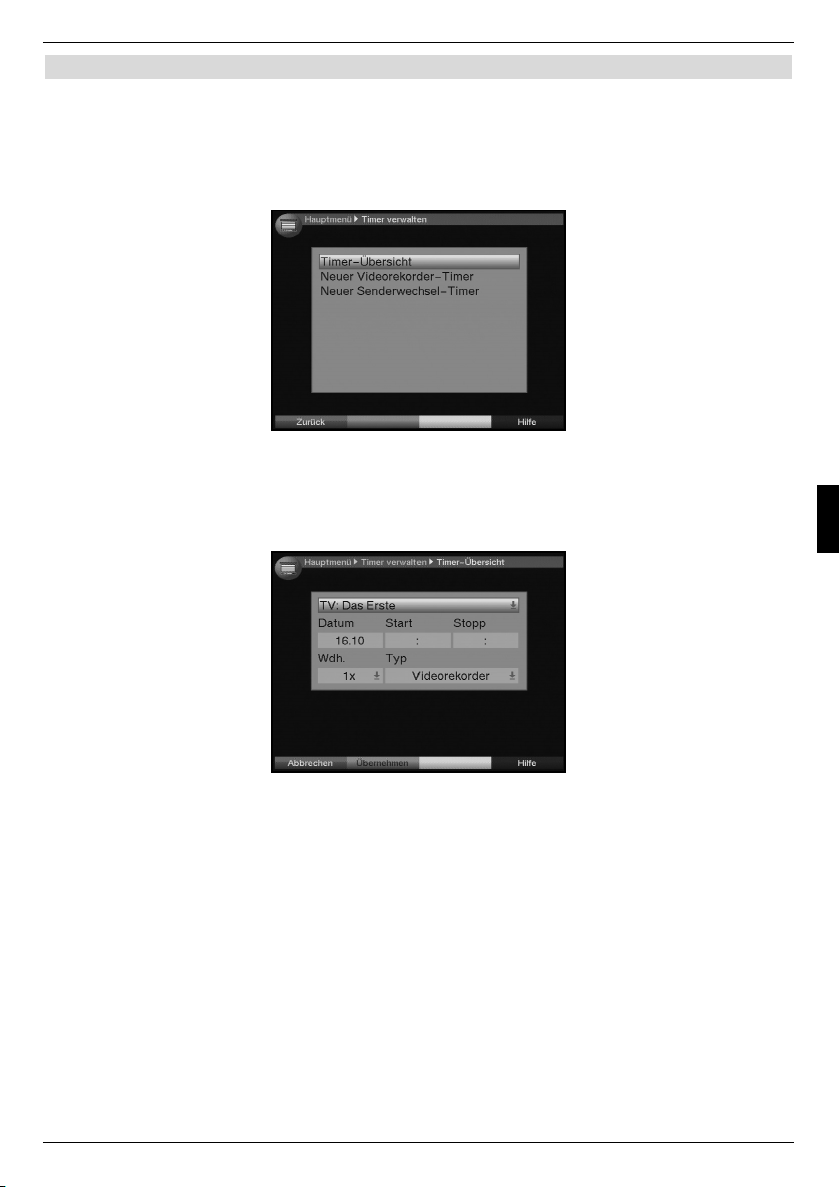

7.16 Timer-Aufnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
8 Grundprogrammierung ändern . . . . . . . . . . . . . . . . . . . . . . . . . .37
8.1 Favoritenliste konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
8.1.1 Programmlistenverwaltung aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
8.1.2 Favoritenliste auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
8.1.3 Gesamtliste auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

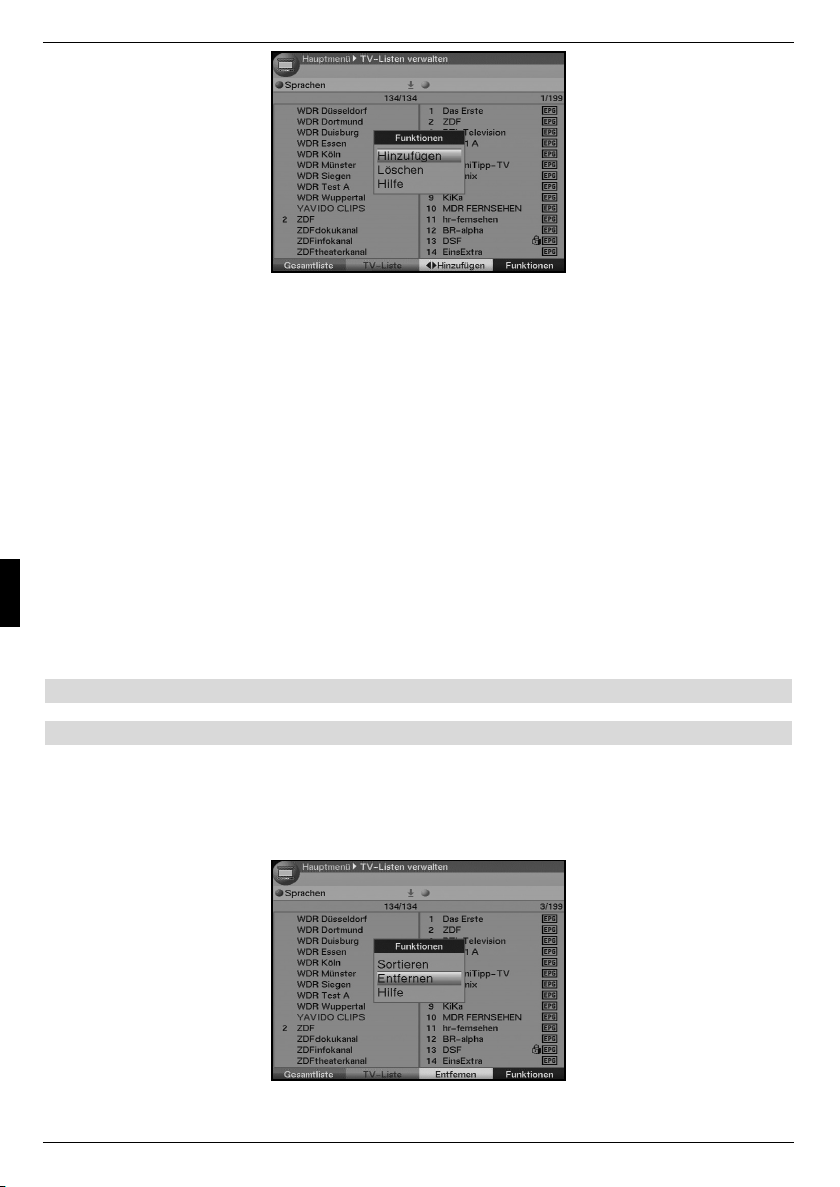

8.1.4 Programme zur Favoritenliste hinzufügen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
8.1.5 Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
8.1.6 Programme sortieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

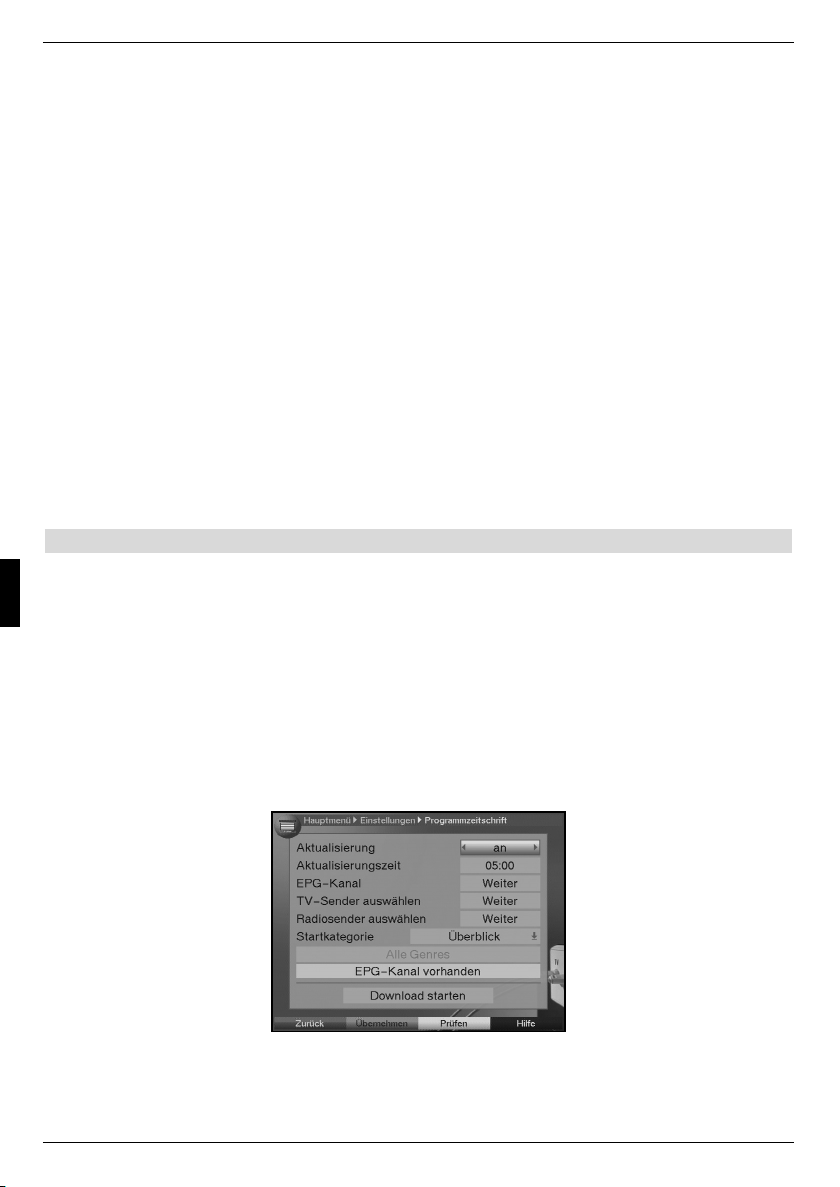

8.2 Programmierung der elektronischen Programmzeitschrift . . . . . . . . . . . . . . . . .42
8.2.1 Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
8.2.2 Aktualisierungszeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
8.2.3 TV-Sender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
8.2.4 Radiosender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
8.2.5 Startkategorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

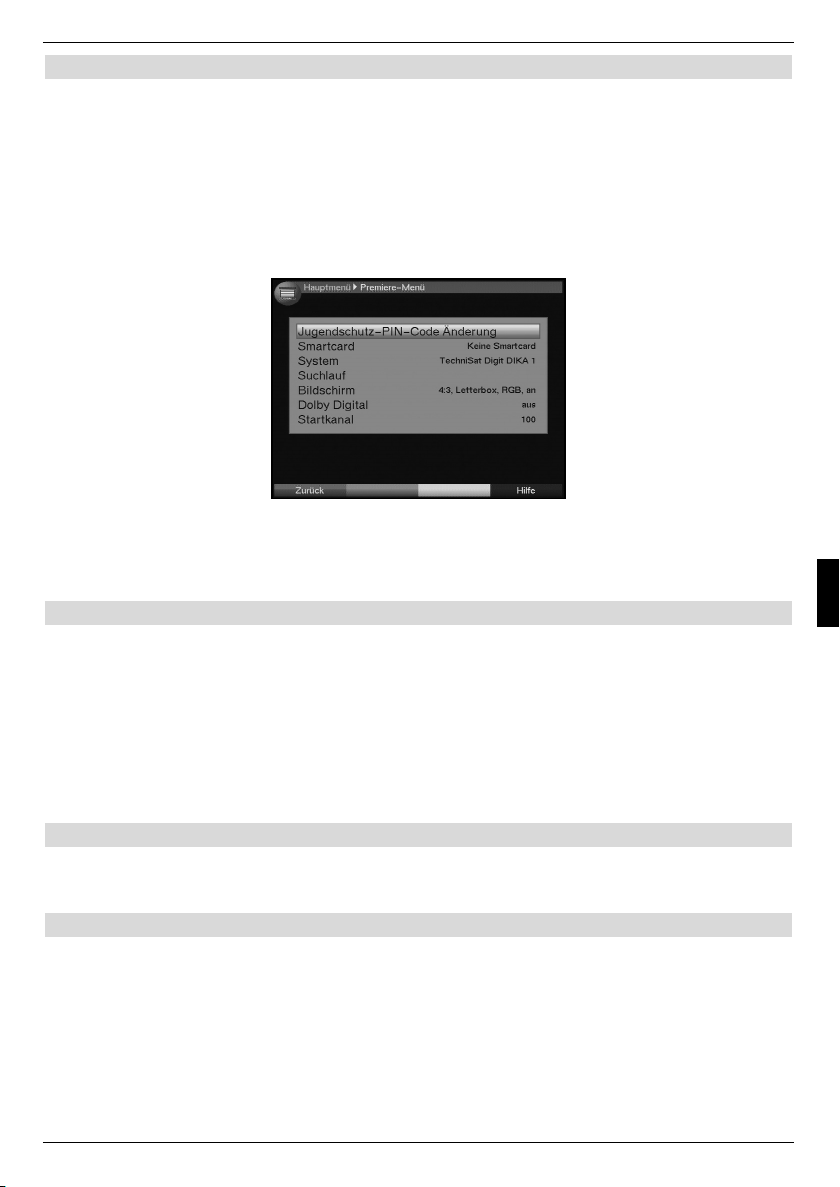

8.3 Premiere Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
8.3.1 Jugendschutz-PIN-Code Änderung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
8.3.2 Smartcard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

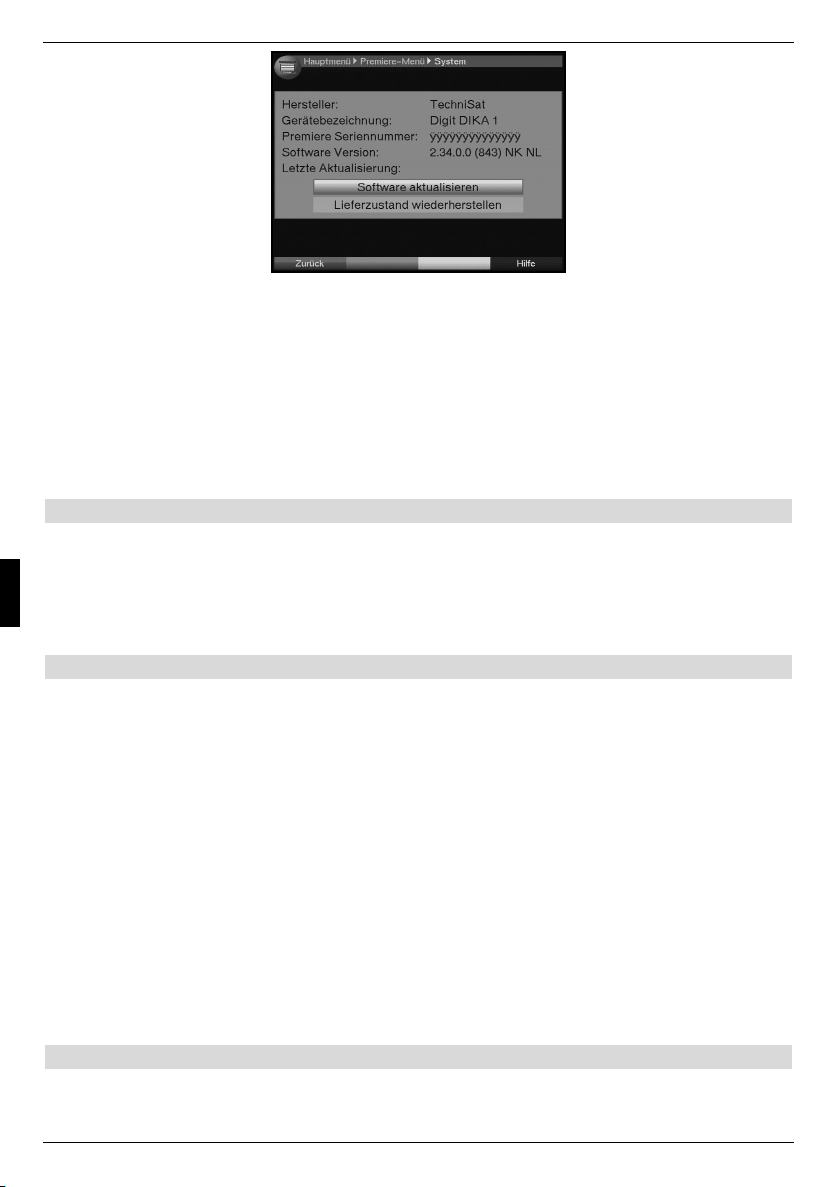

8.3.3 System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
8.3.4 Suchlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
8.3.5 Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
8.3.6 Dolby Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
8.3.7 Startkanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
8.4 Kanalsperre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

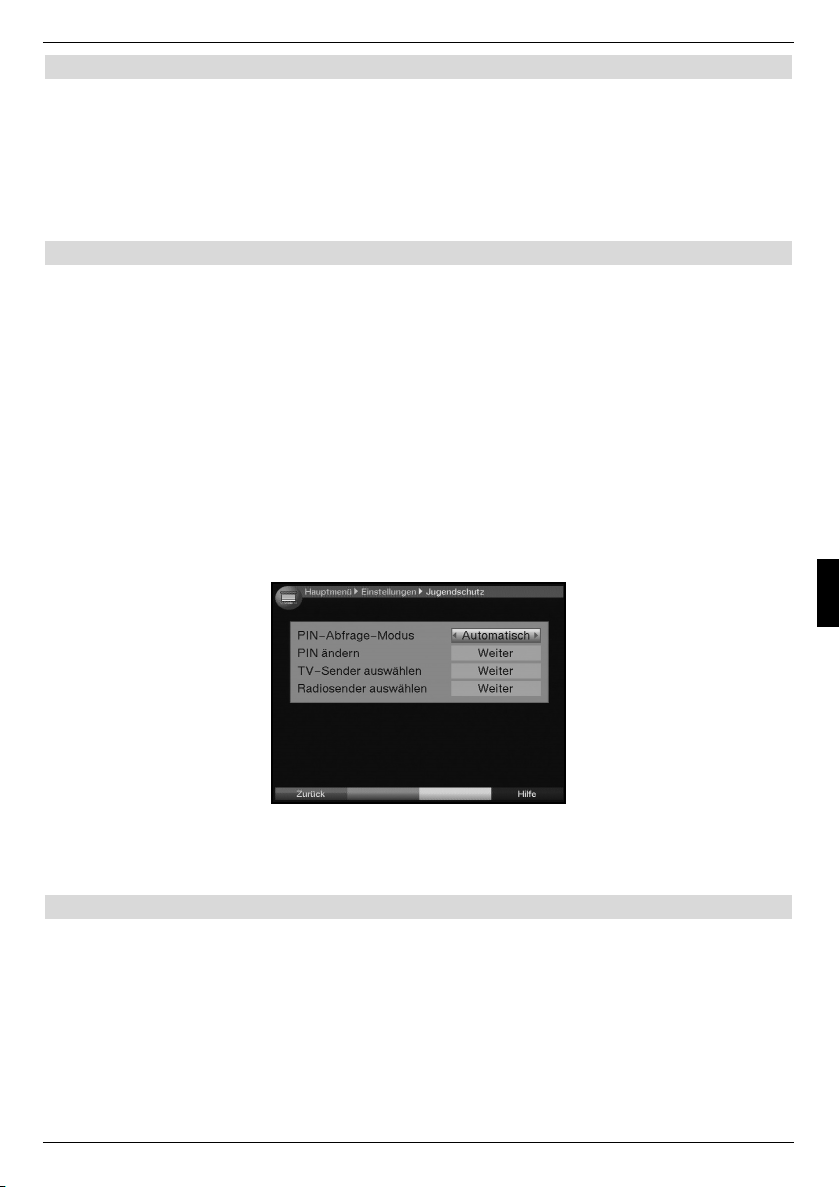

8.4.1 Pinabfrage-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
5
1
8.4.2 Geräte-PIN-Code ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
1
8.4.3 TV-Sender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
8.4.4 Radiosender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

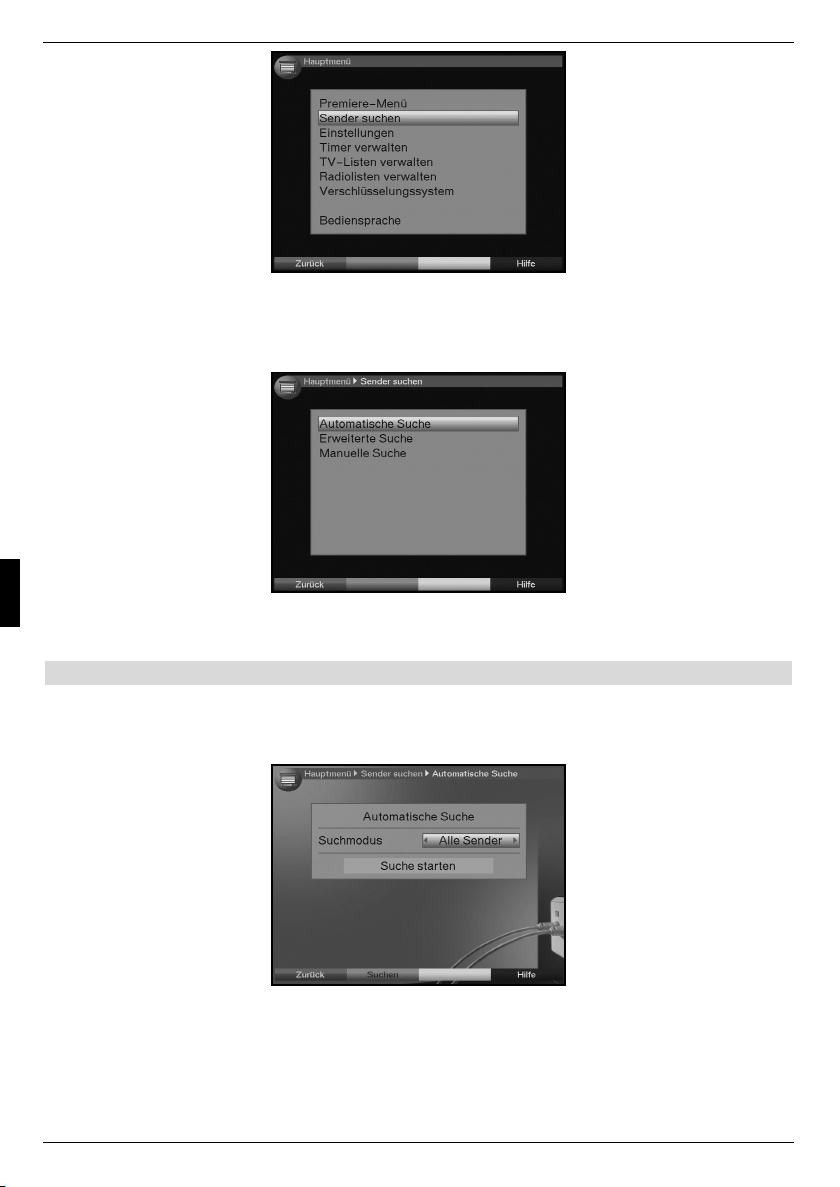

8.5 Sendersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
8.5.1 Automatische Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
8.5.2 Erweiterte Suche/Bereichssuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

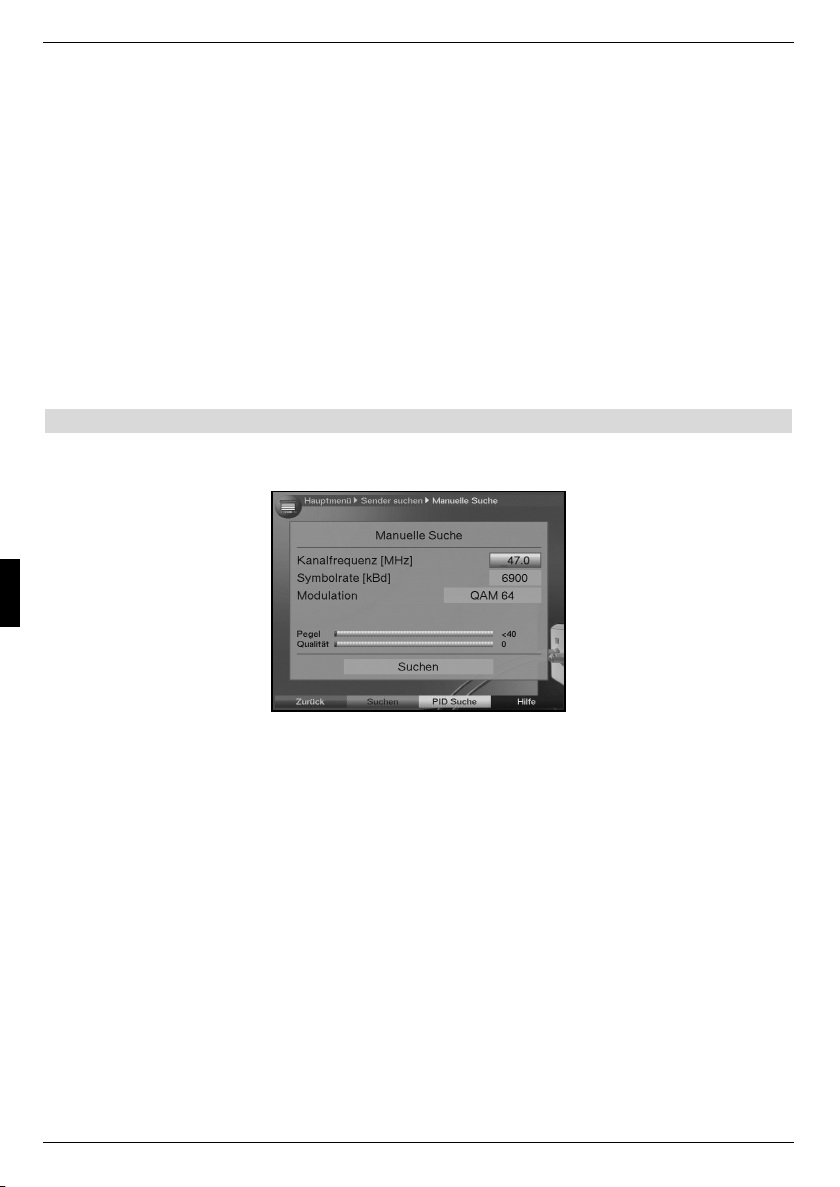

8.5.3 Manuelle Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
8.5.4 Während des Suchlaufs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
8.5.5 Nach dem Suchlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
8.5.6 Dynamic Channel Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
8.6 Service-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
8.6.1 Werkseinstellung aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
8.6.2 Alle Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
8.6.3 Software aktualisieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
8.6.4 Einstellungen kopieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
8.7 Systemkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
8.8 Verschlüsselungssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
9 Technische Begriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
10 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
11 Fehlersuchhilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63
12 Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 10/07
TechniSat und DIGIT DIKA 1 sind eingetragene Warenzeichen der
TechniSat Digital GmbH
Postfach 560
54541 Daun
www.technisat.de
Technische Hotline
*0,14 EUR/Min. über das Netz der Deutschen Telekom AG
**0,14 EUR/Min. aus dem Netz der Telekom Austria
Bitte verwenden Sie für eine evtentuell erforderliche Einsendung Ihres Gerätes ausschließlich folgende Anschrift:
This product incorporates copyright protection technology that is
protected by U.S. patents and other intellectual property rights.
Use of this copyright protection technology must be authorized by
Macrovision, and is intended for home and other limited viewing
uses only unless otherwise authorized by Macrovision. Reverse
engineering or disassembly is prohibited.
0180/5005-911*
0049 (0) 39 25 /939 993**
Achtung !
TechniSat Teledigital AG
Service-Center
Nordstr. 4
39418 Staßfurt
6
2 Abbildungen
Fernbedienung
Ton Ein/Aus
Zehnertastatur
Option*
im TV-Betrieb:
Ton-/Untertitelauswahl,
Sonderfunktionen
im Radio-Betrieb:
Senderauswahl durch
Umschaltung der Tonunterträger
Pfeiltaste auf
Programm +
Pfeiltaste links
Lautstärke -
Pfeiltaste ab
Programm -
EPG
Programm +/-
Sleep-Timer
Videotext*
Ein/Mix/Aus
OPT
SFI
EPG
Ein/Standby
Multifunktionstasten
OK
Programmliste Ein/Aus
Pfeiltaste rechts
Lautstärke +
Zurück
Info
TV/Radio
Lautstärke +/-
Menü Ein/Aus
EXTERN
Stop/Standbild
2
Fernbedienoption:
Durch Umschalten der Fernbedienoption können mit dieser Fernbedienung zwei Receiver,
ein Fernsehgerät sowie ein Videorekorder mit gleicher Codierung bedient werden.
> Zur Umstellung der Fernbedienoption drücken Sie gleichzeitig die gewünschte
Taste (SAT1, SAT2, VCR oder TV) und OK!!!
Beachten Sie:
Zur Bedienung dieses Receivers, müssen die hier gewählte Fernbedienoption der
Fernbedienung und der nach Punkt 6.2.3 eingestellte Fernbediencode übereinstimmen.
* Diese Funktion ist nur dann verfügbar, wenn auf dem eingestellten Programmplatz die
entsprechenden Daten ausgestrahlt werden.
3
LED Anzeige
2
(Abbildung ähnlich)
Netzbuchse
Kabel-
Eingang
Audioausgang
digital (elektrisch)
Programmwahl
auf/ab
Kartenleser für Smartcard:
> Schieben Sie Ihre Smartcard (goldener Chip nach unten und in
Einschubrichtung ausgerichtet) vorsichtig bis zum Anschlag in den
Kartenleser ein.
Kabel-
Ausgang
Audioausgänge
analog
Scart-Buchse
VCR
Scart-Buchse
Ein/Standby
TV
Audioausgang
digital (optisch)
RS 232
Schnittstelle
4
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Dank, dass Sie sich für den Digital-Receiver Digit DIKA 1 entschieden haben. Mit
Ihrem neuen Empfangsgerät steht Ihnen die ganze Welt des Fernsehens offen – und das in
Top-Qualität!
Die vorliegende Bedienungsanleitung wird Ihnen helfen, die umfangreichen und faszinierenden Funktionen Ihres neuen Digital-Receivers optimal zu nutzen.
Als Digital-Receiver der neuesten Generation ist der Digit DIKA 1 auch für den Empfang und
die Nutzung des Premiere Angebots ausgelegt. Mit einem Premiere Abonnement eröffnet
sich Ihnen eine neue Dimension des digitalen Fernsehens, denn Premiere bietet mehr
Exklusivität, mehr Vielfalt, mehr Komfort. Erleben Sie erstklassige Unterhaltung für jeden
Geschmack:
Freuen Sie sich auf rund 300 Filmpremieren pro Jahr. Auf Serien, über die man spricht und
auf Dokumentationen, die bleibenden Eindruck hinterlassen. Entdecken Sie Deutschlands
umfassendstes Sportfernsehen, u. a. mit Eishockey, Golf, Basketball, Tennis, Formel 1 – und
natürlich packendem Live-Fußball. Alles ohne Werbeunterbrechung. Kombinieren Sie die
Premiere Angebote ganz nach Ihren Interessen und sehen Sie immer Ihr Wunschprogramm.
Zusätzlich können Sie bei Premiere Filmhighlights, Live-Sportereignisse, knisternde Erotik
und ausgesuchte Events zu Ihrer favorisierten Startzeit bequem per Telefon, SMS oder
Internet bestellen und gegen Gebühr zu Hause genießen.
Zur Installation von Premiere beachten Sie bitte die Installationsanleitung, die der Premiere
Smartcard beiliegt. Sollten Sie noch keine Premiere Smartcard haben, können Sie sich
unter:
2
0180/551 00 00* – www.premiere.de 01/49 166 200 – www.premiere.at
für Deutschland für Österreich
oder im Handel über die jeweils aktuellen Angebote von Premiere informieren.
Wir wünschen Ihnen viel Freude mit Ihrem TechniSat Digit DIKA 1!
Ihr
TechniSat-Team
*€ 0,14/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend; powered by BT
7
3 Bitte zuerst lesen
> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die
Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Digital-Receiver, 1 Netzanschlusskabel, 1 Fernbedienung, 1 Bedienungsanleitung, 1
Garantiekarte, 2 Batterien (1,5V Microzelle), 1 Scart-Kabel.
> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten
3
Polarität in das Batteriefach der Fernbedienung ein.
3.1 Wichtige Hinweise zur Bedienung
Durch die Verwendung eines sogenannten "On Screen Display" (Bildschirmeinblendungen)
wird die Bedienung des Digital-Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können
mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als "MENÜ"
zusammengefasst. Die angewählte Funktion wird farblich hervorgehoben. In der unteren
Zeile sind durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese
Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch
Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der Fernbedienung
ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine Kurzbezeichnung in dem
entsprechenden Feld angegeben ist.
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.
Hilfe:
Sofern vorhanden, kann in den Menüs durch Drücken der blauen Funktionstaste ein
Hilfetext ein- bzw. ausgeblendet werden.
3.2 Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.
Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der
Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
8
Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott
nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch
den Fachhandel, Sondermüll).
3.3 Sicherheitshinweise
Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr
neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung
und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.
> Um eine ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät auf einen
glatten, ebenen Untergrund und legen keine Gegenstände auf den Deckel des
Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren entweicht.
> Stellen Sie keine brennenden Gegenstände, z.B. brennende Kerzen, auf das Gerät.
> Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, z.B. Vasen, darauf.
- Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich erwär-
men.
3
> Das Gerät darf nur in gemäßigtem Klima betrieben werden.
> Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein even-
tuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.
In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um
Hilfe bitten:
> das Stromkabel bzw. der Netzstecker ist beschädigt
> das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
> bei erheblichen Fehlfunktionen
> bei starken äußeren Beschädigungen
3.4 Betriebspausen
Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub)
vom Netz und der Antenne getrennt werden.
9
Anschluss des DVB-Receivers an den Kabel-Anschluss
a. Verbindung des Kabel-Eingangs des DVB-Receivers mit der Antennensteckdose des
Kabelnetzes.
b. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.
c. Scartverbindung eines Videogerätes mit der VCR-Scart-Buchse des DVB-Receivers.
d. Verbindung des Kabel-Ausgangs mit dem Antenneneingang des Fernsehgerätes.
e. Verbindung der Audioausgänge mit einer HiFi-Anlage.
f. Netzverbindung
4
d
a
f
e
b
c
VCR
10
4 Anschluss
Die im folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung auf
Seite 10.
4.1 Anschluss an das Kabelnetz
a Verbinden Sie den Kabel-Eingang des Receivers durch ein geeignetes
Koaxialkabel mit der Anschlussdose des Kabelanschlusses.
4.2 Anschluss an ein Fernsehgerät
b Verbinden Sie Receiver (Scart-Buchse TV) und Fernsehgerät (Scart-Buchse)
durch ein Scart-Kabel. Sollte Ihr Fernsehgerät entsprechend aus- gerüstet sein, wird
dieses beim Einschalten des Digital-Receivers automatisch auf AV und somit auf
Kabel-Betrieb umgeschaltet.
d Verbinden Sie den Receiver (Kabel-Ausgang) durch ein geeignetes TV-
Anschlusskabel mit dem Antenneneingang des Fernsehgerätes.
Um die digitalen Kabel-Programme auf Ihrem Fernsehgerät darzustellen, schalten Sie dieses
auf den externen Scart-Eingang (AV). Die analogen Kabel-Programme stellen Sie nun
weiterhin auf den Programmplätzen Ihres Fernsehgerätes ein.
4.3 Videokassettenrekorder (VCR)
c Schließen Sie den Videorekorder an der Scart-Buchse VCR an. Der Videorekorder
liefert bei Wiedergabe ein Schaltsignal an den Digital-Receiver. Dadurch gelangt das
Videorekorder-Signal automatisch an das TV-Gerät.
Liefert Ihr Videorekorder keine Schaltspannung, schalten Sie Ihren Digital-Receiver
mit Hilfe der Taste EXTERN auf den externen Eingang AV. Durch erneutes Drücken
dieser Taste kehren Sie wieder in den Normalbetrieb zurück.
4.4 HiFi-Verstärker
4
4.4.1 Analog
e Um die bestmögliche Tonqualität zu erreichen, können Sie den Digital-Receiver an
einen HiFi-Verstärker anschließen. Verbinden Sie dazu die Cinch-Buchsen Audio R
und Audio L des Digital-Receivers durch ein geeignetes Kabel mit einem Eingang
Ihres HiFi-Verstärkers (z. B. CD oder AUX; Achtung, der Phonoeingang ist nicht
geeignet!).
11
4.4.2 Digital
e Sollte Ihr Verstärker über einen entsprechenden elektrischen oder optischen Eingang
verfügen, so verbinden Sie die Buchse AUDIO OUT DIGITAL elektrisch bzw.
AUDIO OUT DIGITAL optisch mit dem elektrischen bzw. optischen Eingang
Ihres Verstärkers.
Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44,1 und 48 kHz zur
Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3)
zur Verfügung.
4.5 Serielle Schnittstelle (RS 232)
4 5
Die RS 232-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung
mittels PC.
4.6 Netzanschluss
Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das
Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden
Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen.
f Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver durch
das beiliegende Netzkabel mit einer Steckdose 230 V/50-60 Hz.
5 Erstinstallation
Nachdem Sie die Sicherheitshinweise durchgelesen haben, und das Gerät wie in Kapitel 4
beschrieben angeschlossen haben, schalten Sie nun wie in Kapitel 7 beschrieben das Gerät
ein. Bei der ersten Inbetriebnahme des Gerätes erscheint das Startfenster des
Installationsassistenten AutoInstall. Mit Hilfe des Installationsassistenten können Sie auf
einfache Art und Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen.
Im jeweiligen Installationsschritt wird erläutert, welche Einstellungen vorgenommen werden
können.
Im Startfenster des Installationsassistenten können Sie die Erstinstallation durch Drücken der
roten Funktionstaste abbrechen. In den folgenden Installationsschritten können Sie die vorgenommenen Einstellungen mit Hilfe der grünen Funktionstaste übernehmen und Sie
gelangen zum jeweils folgenden Installationsschritt. Durch Drücken der roten Funktionstaste
gelangen Sie zum jeweils vorhergehenden Installationsschritt, dadurch können Sie
Fehleingaben jederzeit korrigieren.
Der hier gezeigte Ablauf der Erstinstallation dient nur als Beispiel. Der genaue Ablauf der
Erstinstallation hängt von den von Ihnen vorgenommenen Einstellungen ab.
Folgen Sie daher bitte genau den Anweisungen auf dem Bildschirm.
12
Bediensprache
> Beim Start des Installationsassistenten erscheint zunächst das Auswahlfenster für die
Bediensprache.
> Markieren Sie mit den Pfeiltasten auf/ab die gewünschte Bediensprache.
> Bestätigen Sie mit der grünen Funktionstaste Übernehmen.
Ländereinstellung
> Wählen Sie mit den Pfeiltasten Ihr Land aus. Entsprechend dieser Auswahl erfolgt
die Einstellung der Zeitzone und die Sortierung der Programmliste.
5
> Bestätigen Sie mit der grünen Funktionstaste Übernehmen, um die Auswahl zu
übernehmen und zur Sendersuche zu gelangen.
Sendersuche
> Indem Sie die Suche mit der Taste OK bestätigen, wird ein automatischer
Sendersuchlauf durchgeführt. Bei dieser Suche wird automatisch der gesamte
Empfangsbereich des Receivers nach digitalen Programmen abgesucht. Die gefundenen Programme werden automatisch in der Favoritenliste abgespeichert. Dieser
Vorgang kann einige Minuten dauern. Beachten Sie bitte weitere
Bildschirmeinblendungen.
13
Software-Aktualisierung
Nachdem Sie die Sendersuche durchgeführt haben, überprüft der Digital-Receiver, ob über
Kabel eine neue Software für das Gerät zur Verfügung steht (Bild 5-4). Falls eine neue
5
Software verfügbar ist, können Sie automatisch ein Software-Update durchführen.
> Wählen Sie mit den Pfeiltasten rechts/links das Feld Aktualisieren und
bestätigen Sie mit OK. Nun wird die neue Software für Ihr Gerät heruntergeladen.
Dieser Vorgang kann einige Minuten dauern.
EPG-Daten laden
Ihr Digital-Receiver verfügt über eine elektronische Programmzeitschrift EPG (Electronic
Program Guide). Damit die Daten dieser elektronischen Programmzeitschrift dargestellt wer-
den können, muss Ihr Receiver zunächst die EPG-Daten laden.
Dazu startet Ihr Receiver, nachdem die Softwareaktualisierung abgeschlossen ist, automatisch mit dem Laden der EPG-Daten. Dieser Vorgang dauert bis zu 30 Minuten.
> Wenn Sie das Laden der EPG-Daten nicht abwarten möchten, können Sie den
Vorgang überspringen. Drücken Sie dazu die gelbe Funktionstaste Überspringen.
14
Die EPG-Daten werden in der folgenden Nacht automatisch aktualisiert bzw. Sie können diese auch jederzeit manuell aktualisieren (siehe Punkt 7.16.1).
Beenden des Installationsassistenten
> Bestätigen Sie den abschließenden Hinweis des Installationsassistenten mit OK, um
zum Normalbetrieb zu gelangen.
6 Einstellungen
Nachdem Sie nun Ihren neuen Digital-Receiver angeschlossen und in Betrieb genommen
haben, können Sie, falls erforderlich, den Digital-Receiver für Ihre Anwendung optimieren.
6.1 Bediensprache
Unter diesem Menüpunkt haben Sie die Möglichkeit, die Menüsprache entsprechend Ihren
Wünschen einzustellen.
Zum Verändern der Bediensprache gehen Sie wie folgt vor:
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Wählen Sie nun die Menüzeile Bediensprache, indem Sie diese mit Hilfe der
Pfeiltasten auf/ab markieren.
> Bestätigen Sie mit OK.
Es erscheint das Untermenü Bediensprache.
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Sprache.
> Speichern Sie die Eingabe durch Drücken der Taste OK.
> Durch Drücken der Taste Zurück kehren Sie zum Hauptmenü zurück.
6 5
15
6.2 Grundeinstellungen
Um Ihren DVB-Receiver optimal nutzen zu können, müssen Sie diesen noch auf Ihre individuelle Anwendung einstellen.
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
> Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Untermenü
Einstellungen.
6
> Markieren Sie nun die Zeile Grundeinstellungen mit Hilfe der Pfeiltasten
auf/ab.
> Bestätigen Sie mit OK. Es erscheint das Menü Grundeinstellungen.
> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen
und wie angegeben die einzelnen Positionen verändern.
> Drücken Sie die Taste OK, um einen Menüpunkt auszuwählen.
Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die
Bildschirmeinblendungen. Es können folgende Einstellungen vorgenommen werden:
6.2.1 Land
Durch diese Funktion erfolgt automatisch die Umstellung für die Sommer- und Winterzeit.
> Wählen Sie in der Zeile Land mit Hilfe der Pfeiltasten auf/ab Ihr Heimatland aus.
6.2.2 Zeitzone
Ihr Gerät ist mit einer Uhr ausgestattet. Diese wird über den Kabelempfang auf Greenwich
Mean Time synchronisiert.
16
Sofern unter Land (Punkt 6.2.1) die Einstellung benutzerdefiniert gemacht wurde, müssen Sie lediglich die Uhrzeit mit Hilfe der Pfeiltasten auf/ab entsprechend Ihrer Ortszeit
korrigieren. Für Deutschland beträgt diese Differenz +1 Stunde, in der Sommerzeit +2
Stunden.
6.2.3 Fernbediencode
Mit der Fernbedienung Ihres Receivers können Sie bis zu vier verschiedene Geräte, die den
gleichen Fernbediencode verwenden, bedienen. Werden zwei Receiver im gleichen Raum
betrieben, kann es zu unbeabsichtigten Fehlbedienungen kommen. Um diese
Fehlbedienungen zu vermeiden, stellen Sie bei beiden Receivern unterschiedliche
Fernbedienoptionen ein.
> Betätigen Sie dazu die Taste SAT1 bzw. SAT2 und die OK Taste gleichzeitig.
Einstellungen übernehmen
Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie
folgt vor:
> Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenom-
menen Änderungen gespeichert und Sie kehren zum Menü Einstellungen zurück.
alternativ:
> Drücken Sie die rote Funktionstaste Zurück.
Nun erscheint eine Abfrage.
6
> Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die Ände-
rungen übernehmen möchten und bestätigen Sie mit OK.
Sie kehren nun zum vorhergehenden Menü zurück.
> Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück.
Die Einstellungen werden nicht gespeichert.
6.3 Audio/Videoeinstellungen
Um Ihren Digital-Receiver auf Ihr Fernsehgerät zu optimieren, können Sie weitere
Einstellungen im Menü Audio /Video Einstellungen vornehmen.
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
> Bestätigen Sie durch Drücken der Taste OK.
Es erscheint das Untermenü Einstellungen.
17
> Markieren Sie nun die Zeile Audio/Video Einstellungen mit Hilfe der
Pfeiltasten auf/ab.
> Bestätigen Sie mit OK. Es erscheint das Menü Audio/Video Einstellungen.
6
> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen
und wie im Folgenden angegeben die einzelnen Positionen verändern. Beachten Sie
bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es kön-
nen folgende Einstellungen vorgenommen werden:
6.3.1 Bildformat
> Stellen Sie mit Hilfe der Pfeiltasten links/rechts entsprechend des Bildformates
Ihres TV-Gerätes 4:3 oder 16:9 ein. Durch diese Funktion wird automatisch das
Bildformat an Ihr Fernsehgerät angepasst.
6.3.2 Audiosprache
> Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts Ihre
Vorzugssprache ein. Durch diese Funktion wird, sofern gesendet, nach einem
Suchlauf automatisch diese Sprache eingestellt.
6.3.3 Untertitelsprache
Sie können mit Ihrem DVB-Receiver Untertitel darstellen. Diese werden, sofern die Funktion
Untertitel eingeschaltet ist und die festgelegte Sprache gesendet wird, automatisch eingeblendet.
Ist die Funktion nicht eingeschaltet, können Untertitel manuell einschaltet werden.
Vorhandene Untertitel werden durch die Einblendung Untertitelauswahl signalisiert.
Beachten Sie auch Punkt 7.14 der Bedienungsanleitung.
18
6.3.4 TV Scart-Modus
Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts entsprechend Ihres TVGerätes FBAS, RGB oder S-Video ein. Für Standard-Geräte stellen Sie FBAS ein.
6.3.5 Dolby Digital (AC3)
Diverse Filme werden im Dolby Digital Format ausgestrahlt. Dieses wird durch das DolbyZeichen im Infofenster nach dem Einstellen eines Programms angezeigt.
Sollten Sie über einen Dolby Digital 5.1-Kanal-Verstärker verfügen, können Sie, falls gesendet, entsprechende Filme in 5.1-Kanal-Dolby-Digital-Sound hören. Voraussetzung hierfür ist
lediglich die Verbindung des digitalen Ausgangs Audio Out Digital (siehe Punkt 4.5.2) Ihres
DVB-Receivers mit dem digitalen Eingang Ihres Dolby Digital 5.1-Kanal-Verstärkers.
Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses beim Einschalten der
Sendung im Infofenster durch das Dolby-Zeichen angezeigt. Sofern die Funktion Dolby
Digital (AC3) eingeschaltet (an) ist, werden diese Sendungen automatisch im Dolby DigitalFormat wiedergegeben.
Ist die Funktion nicht eingeschaltet (aus) , kann der Dolby Digital Sound manuell eingeschaltet werden. Beachten Sie dazu auch Punkt 7.6.1 der Bedienungsanleitung.
Einstellungen übernehmen
Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie
folgt vor:
> Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenom-
menen Änderungen gespeichert und Sie kehren zum Menü Einstellungen zurück.
alternativ:
> Drücken Sie die rote Funktionstaste Zurück.
Nun erscheint eine Abfrage.
7 6
> Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die Ände-
rungen übernehmen möchten und bestätigen Sie mit OK.
Sie kehren nun zum vorhergehenden Menü zurück.
> Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück.
Die Einstellungen werden nicht gespeichert.
7 Bedienung
7.1 Ein- und Ausschalten
> Schalten Sie den Digital-Receiver durch Drücken der Taste Ein/Standby am Gerät
oder auf der Fernbedienung ein. Die LED in der Anzeige leuchtet grün.
> Durch nochmaliges Drücken dieser Taste am Gerät oder auf der Fernbedienung
schalten Sie das Gerät wieder aus.
> Das Gerät ist nun im Bereitschaftsbetrieb (Standby), dabei leuchtet die rote LED in
der Anzeige.
19
7.2 Programmwahl
7.2.1 Mit Hilfe der Programm auf/ab-Tasten
> Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab am Receiver
oder auf der Fernbedienung jeweils um einen Programmplatz auf oder ab.
7.2.2 Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.
Zum Beispiel:
1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken
einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie
den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleunigen.
7.2.3 Mit Hilfe des Navigators (Programmliste)
> Drücken Sie die Taste OK.
7
Es erscheint nun der Programmlisten-Navigator. Im TV-Betrieb erscheinen nur TV-
und im Radiobetrieb nur Radioprogramme. Das momentan eingestellte Programm ist
markiert.
> Nun können Sie mit den Pfeiltasten auf/ab das gewünschte Programm markieren.
> Durch Drücken der Taste OK wird das markierte Programm eingestellt.
> Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der
Liste.
> Mit den Pfeiltasten links/rechts wird die Liste seitenweise aufwärts bzw. abwärts
geblättert.
20
