TEAC CTF-6800-S Service manual

Page 1
SERVICE MANUAL
CTF6800S
68CM CTV
APR04 CTF6800SERV
Page 2
Page 3
Page 4
Page 5
Page 6
Page 7
Page 8
Page 9
Page 10
Page 11
Page 12
Page 13
Page 14
Page 15
Page 16
Page 17

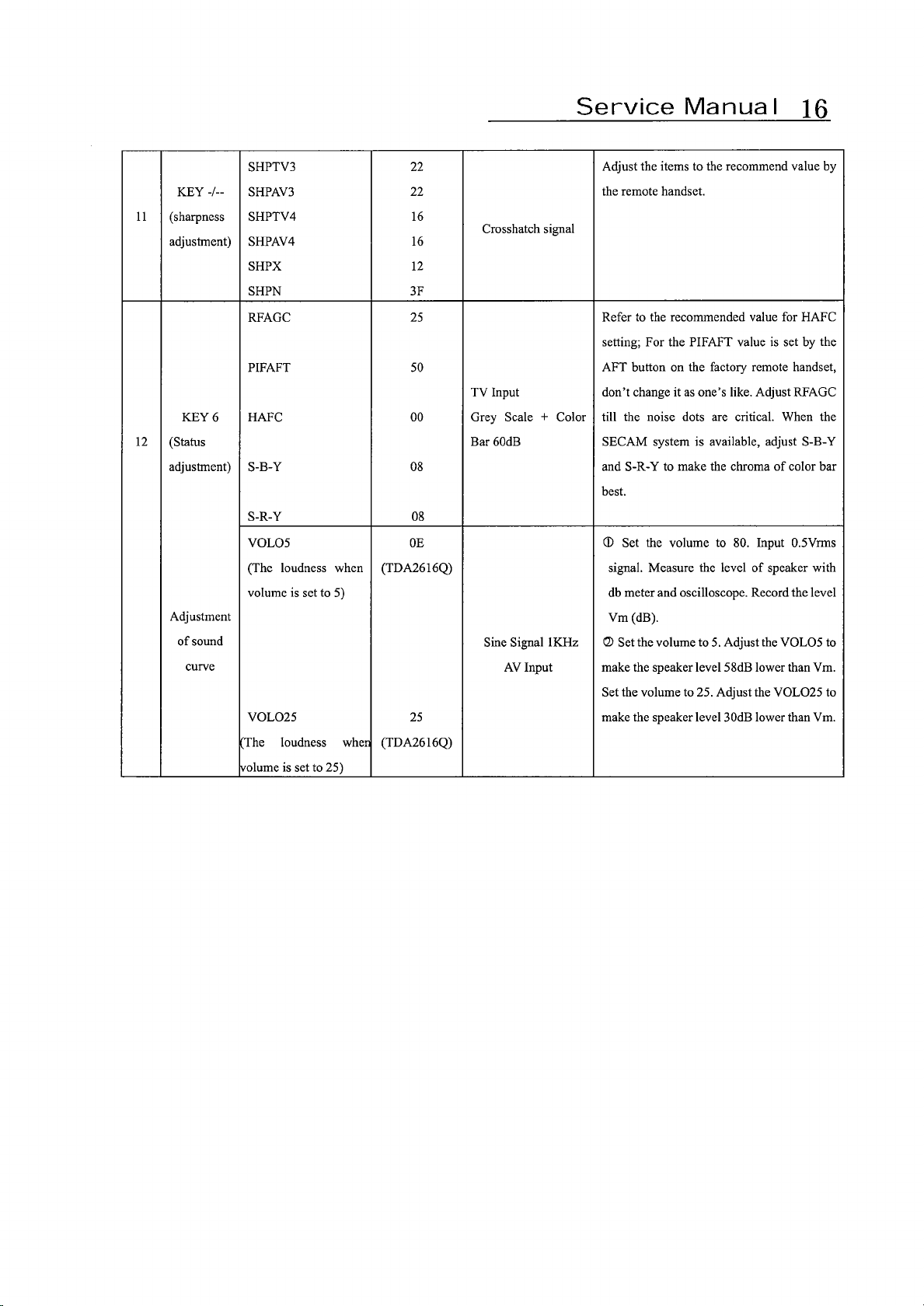

Page 18
Page 19

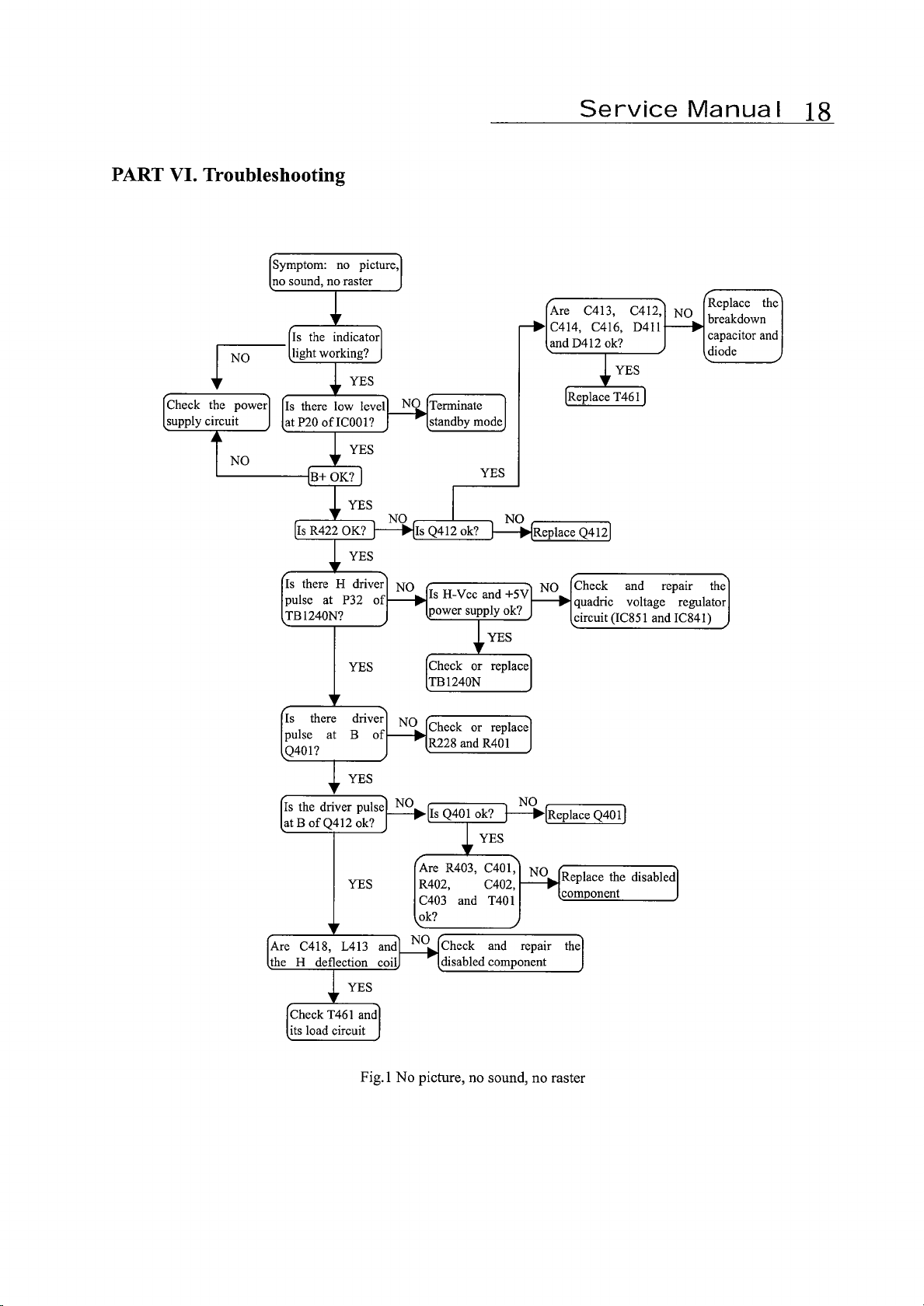

Page 20

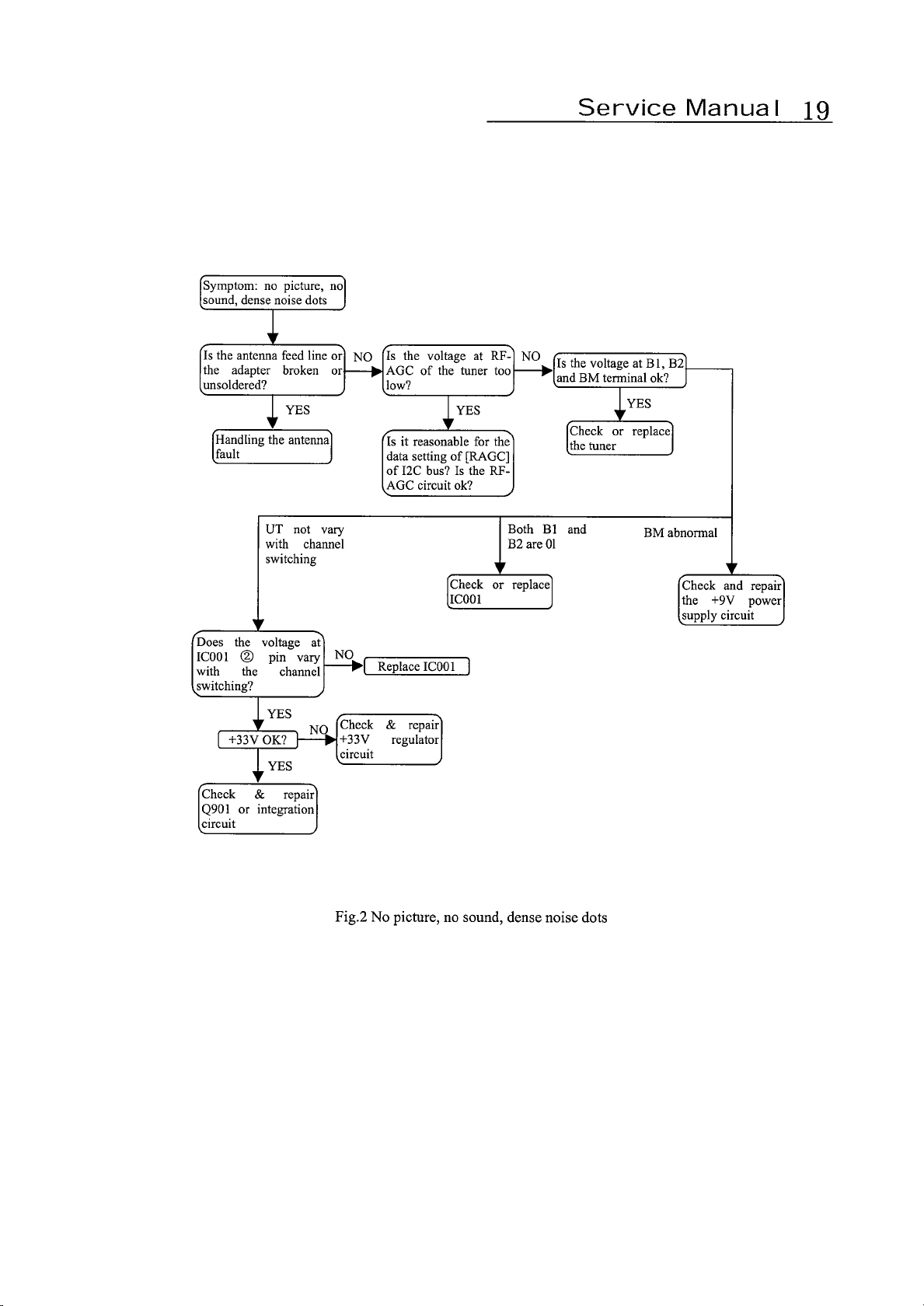

Page 21

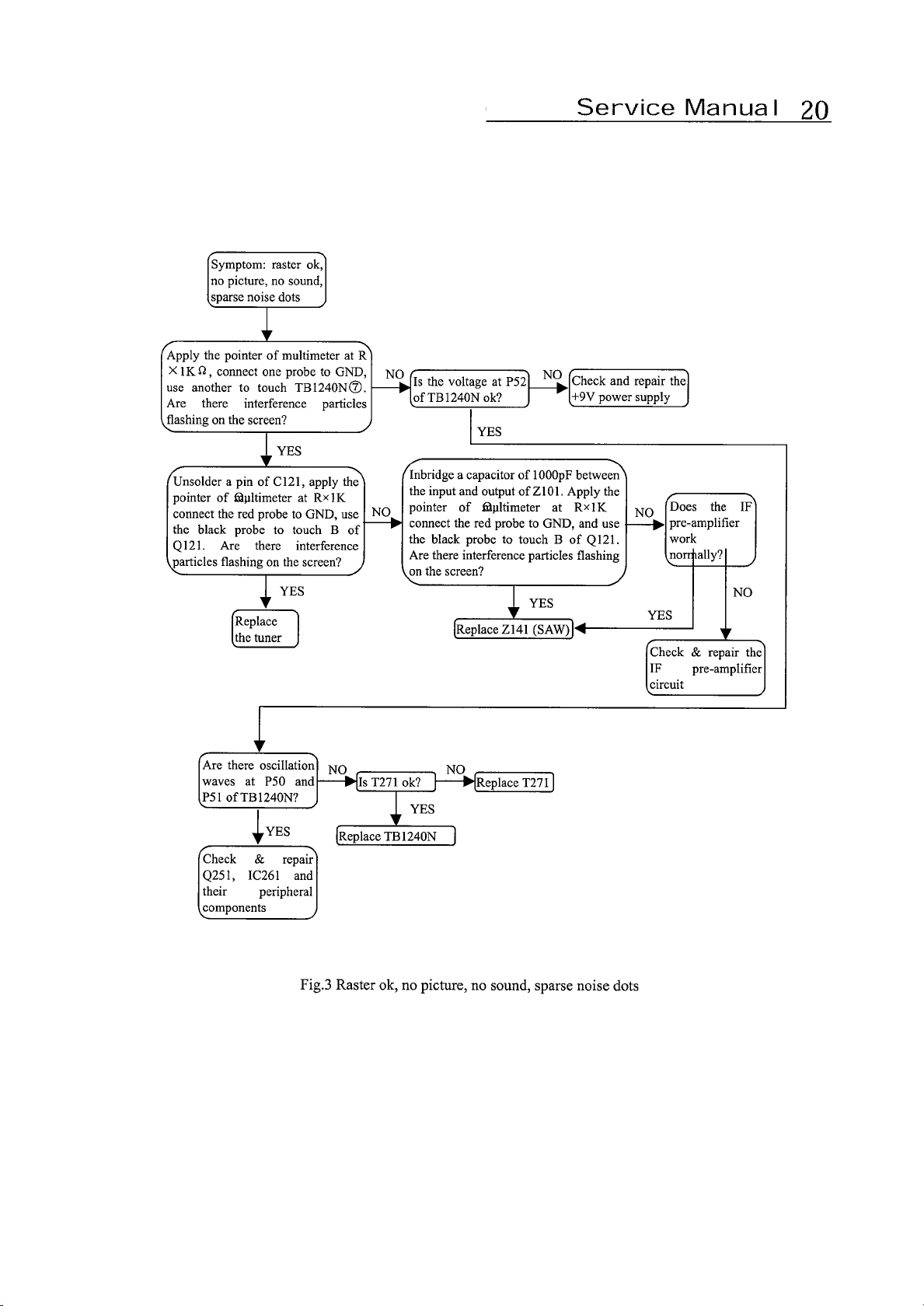

Page 22

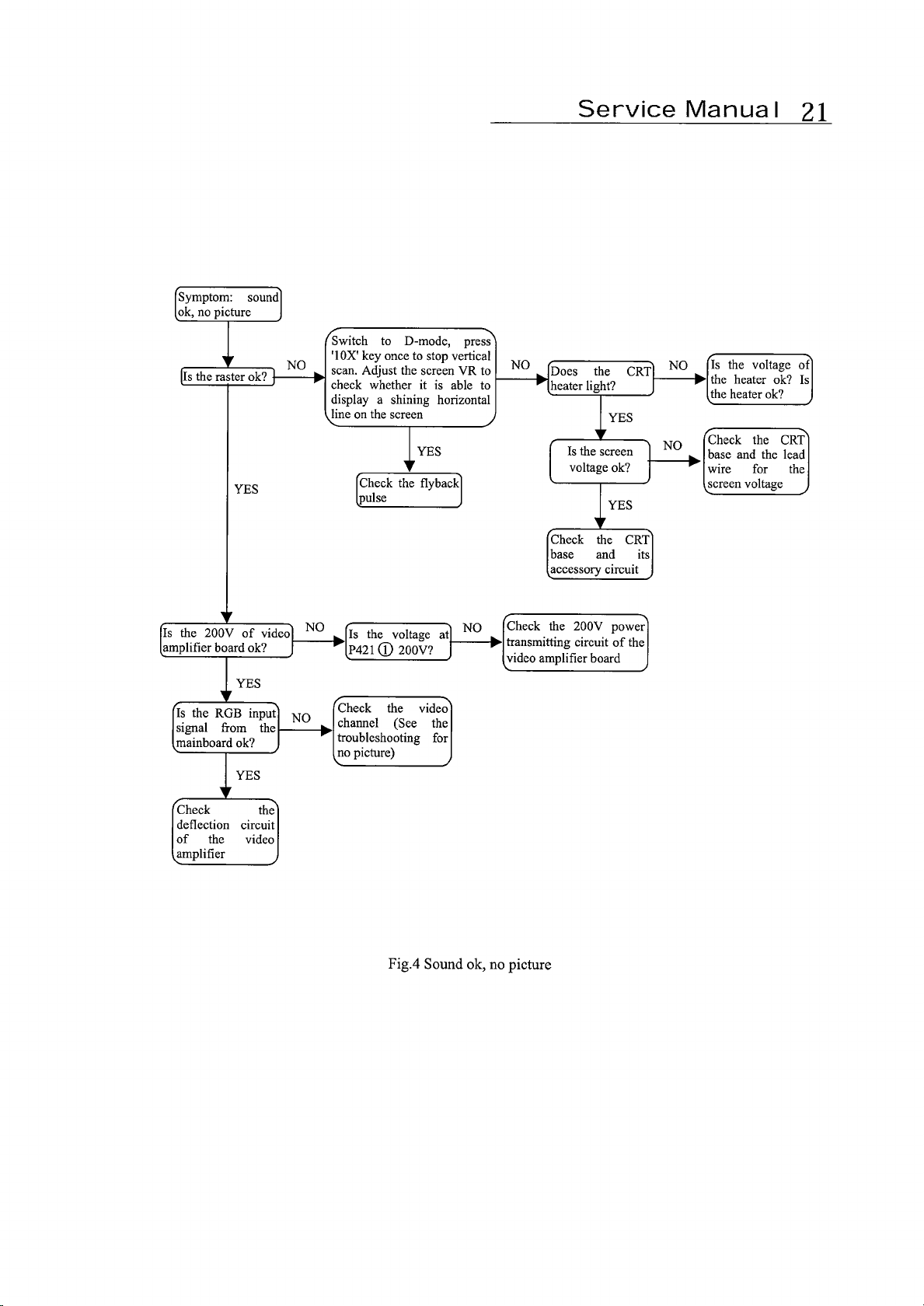

Page 23

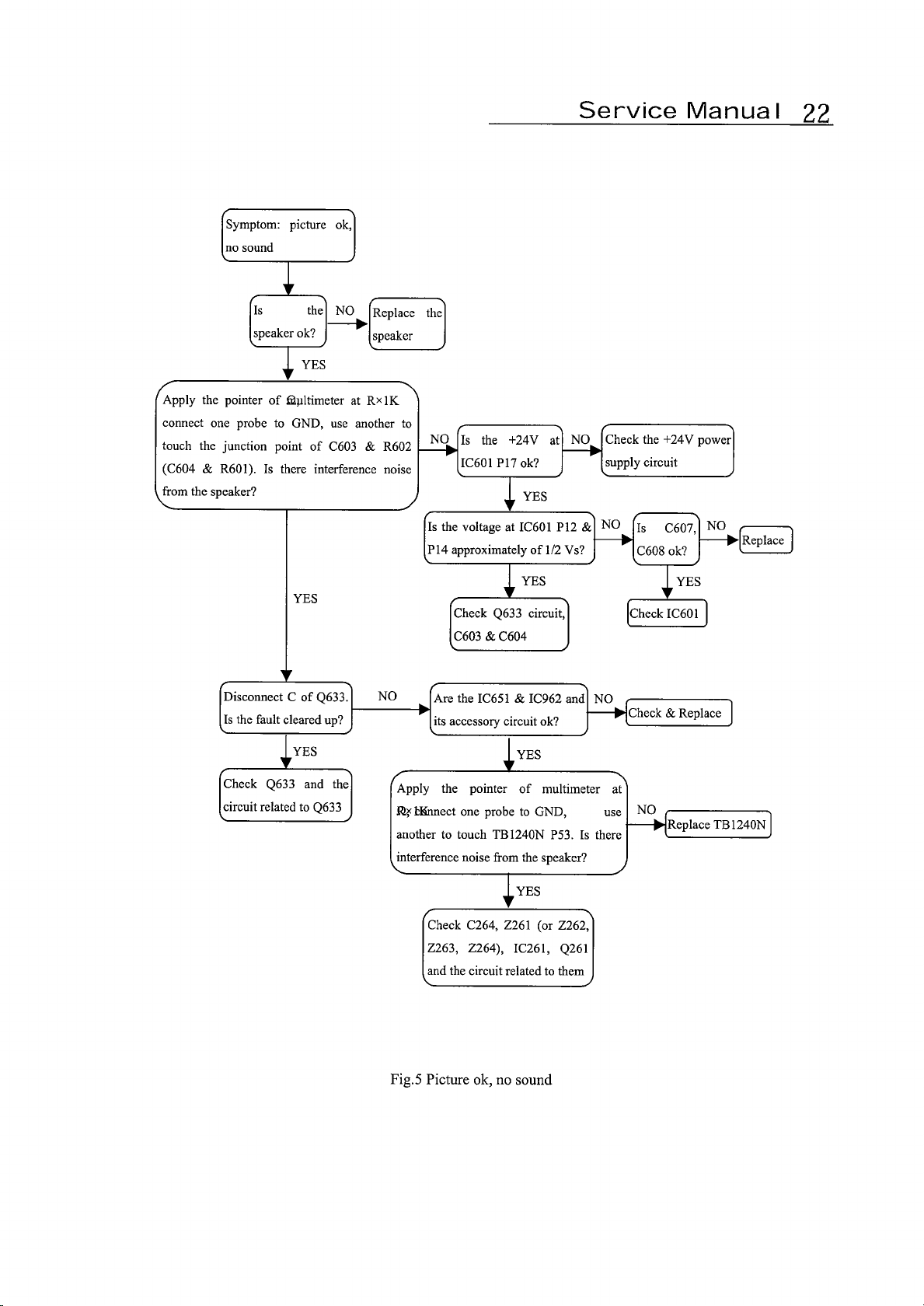

Page 24

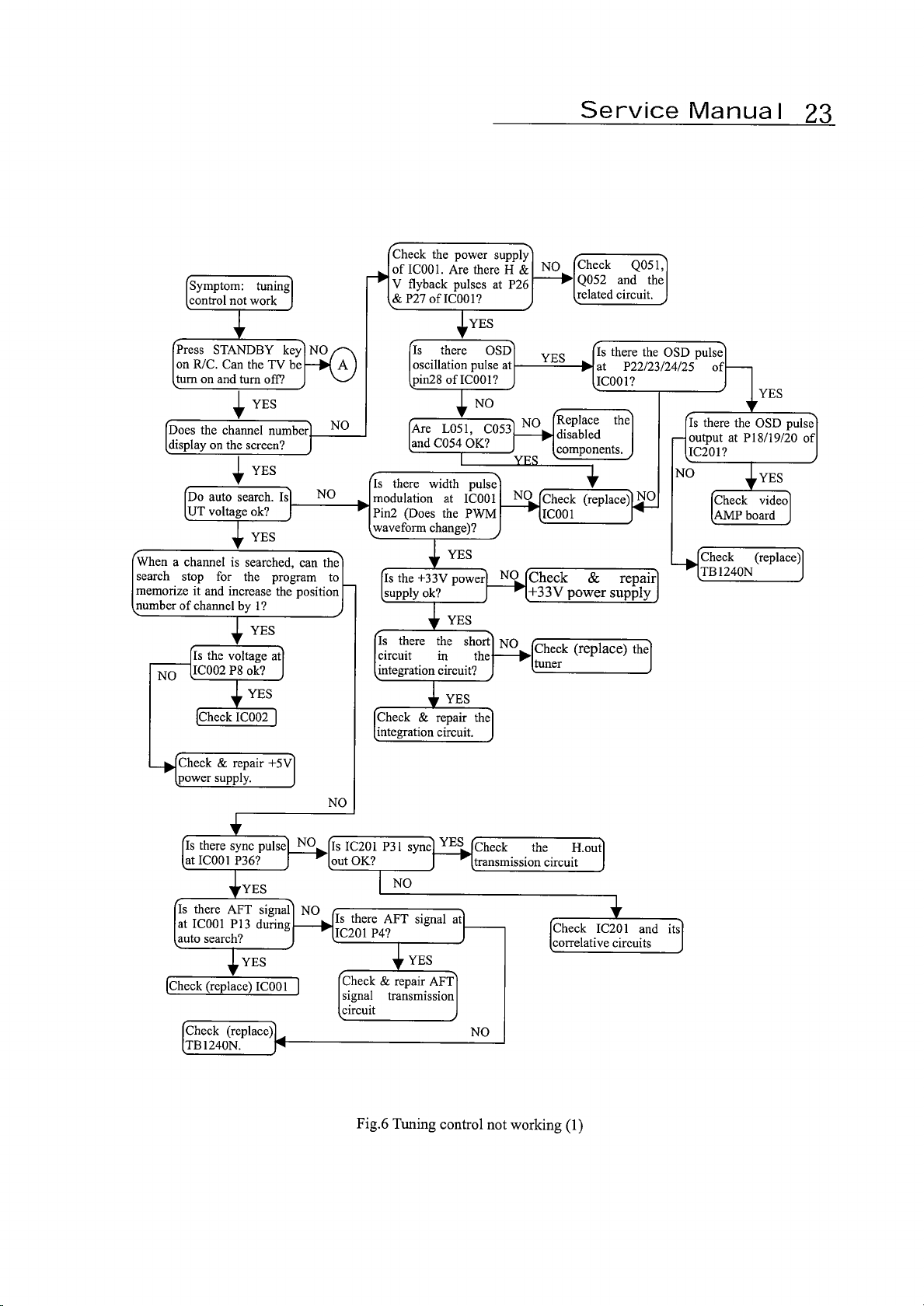

Page 25
Page 26
Page 27
Page 28
Page 29
Page 30
Page 31
Page 32
Part no Desc qty loc
T8-0B166T-NIY ASS'Y - NICAM BD 1 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q1001 13-P3410G-8BP IC MSP 3410G B8 1 IC1001 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R1011 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R1014 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R1017 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R1018 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R1022 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R1023 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R1002 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R1003 18-CB0470-JNX RES. C.F. 47 OHM 1/6W +/-5% 1 R1001 18-CB0472-JNX RES. C.F. 4.7k OHM 1/6W +/-5% 1 R1019 18-CB0472-JNX RES. C.F. 4.7k OHM 1/6W +/-5% 1 R1020 18-CB0472-JNX RES. C.F. 4.7k OHM 1/6W +/-5% 1 R1015 26-ABC152-KBX CAP. CER 1500 PF 50V +/-10% B 1 C1017 26-ABC272-KBX CAP. CER 2700 PF 50V +/-10% B 1 C1006 26-ABC272-KBX CAP. CER 2700 PF 50V +/-10% B 1 C1007 26-ABC339-CZX CAP. CER 3.3 PF 50V +/-0.25 SL 1 C1026 26-ABC339-CZX CAP. CER 3.3 PF 50V +/-0.25 SL 1 C1027 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C1008 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C1009 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C1010 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C1011 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C1002 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C1004 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C1012 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C1019 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C1021 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C1023 26-EBP471-JCX CAP. CER 470PF 50V +/-5% CH 1 C1018 26-EBP560-JCX CAP. CER 56PF 50V +/-5% 1 C1025 26-EBP560-JCX CAP. CER 56PF 50V +/-5% 1 C1024 26-EBP560-JCX CAP. CER 56PF 50V +/-5% 1 C1028 27-MBC334-J0X CAP. M.P.E 0.33UF 63V +/-5% 1 C1029 27-MBC334-J0X CAP. M.P.E 0.33UF 63V +/-5% 1 C1030 27-PBC102-J0X CAP. P.E 0.001UF 63V +/-5% 1 C1031 34-R100J2-0EX COIL PL - 10 UH +/-5% 1 L1001 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J1011 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J1003 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J1014 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J1001 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J1002 41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J1009 41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J1012 41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J1013 41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J1010 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J1004 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J1005 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J1006 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J1007 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J1008 45-OSC18M-4Y0 CRYSTAL 18.432M 1 X1001 40-2918NT-NIB P.C.B. NICAM BD 1 18-CB0224-JNX RES. C.F. 220k OHM 1/6W +/-5% 1 R1006 18-CB0224-JNX RES. C.F. 220k OHM 1/6W +/-5% 1 R1008
Page 1 of 23 CTF6800S
Page 33
Part no Desc qty loc
T
11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q1002 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q1003 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J1015 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C1003 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C1014 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C1015 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C1016 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C1022 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C1033 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C1034 25-BCB220-M1X CAP. ELEC 22 UF 16V +/-20% 1 C1032 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C1001 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C1013 25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C1005 25-BFB339-M1X CAP. ELEC 3.3 UF 50V +/-20% 1 C1020 T8-0B166T-RCY ASS'Y REAR CABINET 1 54-114000-00X FELT TAPE (150mmX19mmX0.3mm) 9 STICK ON REAR CABINET 55-B166RC-0AN REAR CABINET 1 58-B166MP-0UI PLATE MODEL NO. 1 58-B166SI-3UI INLAY SIDE AV 1 58-B168RI-IUI INLAY REAR AV 1 59-130460-00X RUBBER PAD (25mmX7mm) 2 FOR REAR CABINET FOOT 63-B40200-AB3 S/T SCREW B 4 X 20 AB 10 MTG REAR CABINET & FRONT CABINET 63-F30100-BT3 S/T SCREW F 3 X 10 BT (BLACK) 2 MTG RCA JACK & REAR CAB. T8-B166MT-PAN ASS'Y - PACKING 1 62-275340-0HD CARTON BOX HOLDER (3,4) 4 72-B166MT-E31 OPERATION MANUAL 1 74-022032-6WE POLYBAG (23cmX34cmX0.06mm) 1 74-130130-80HAA POLYBAG W/SUFFOCATION WARNING 1 75-380080-CC0 POLYFOAM 1 75-B166LL-CC0 POLYFOAM "LL" 1 75-B166LR-CC0 POLYFOAM "LR" 1 75-B166UL-CC0 POLYFOAM "UL" 1 75-B166UR-CC0 POLYFOAM "UR" 1 76-A29166-0AT CARTON BOX 1 T8-0B166T-AVY ASS'Y - SIDE AV BD 1 40-29166T-SIA P.C.B. SIDE AV BD 1 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 C955 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 C954 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 C963 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 L961 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 JM13B 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 R952 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 R953 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 R967 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J953 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 FOR Q963(S) & C951(-) 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J952 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 JM13A 47-RCA002-XX0 RCA SOCKET AV-8.4-6 (WHITE) 1 P951L 47-RCA003-XX0 RCA SOCKET AV-8.4-6 (YELLOW) 1 P951V 47-RCA017-XX0 RCA JACK RED (RCA-101P) (THREE FEE 63-W30100-AB4 S/T SCREW W 3 X 10 AB 2 MTG SIDE AV BD & REAR CAB. 46-27626W-06X PIN BASE *6 TJC3-6AW 1 FOR SIDE AV BD P902 T8-0B166T-IRY ASS'Y - RECEIVER BD 1 11-IRR001-2X1 IR RECEIVER MODULE HRM138AA1700 1 IR1001 14-LED03R-XX0 LED RED HFR103 (3MM) 1 D1001
1 P951R
Page 2 of 23 CTF6800S
Page 34
Part no Desc qty loc
*
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R033A 18-CB0470-JNX RES. C.F. 47 OHM 1/6W +/-5% 1 R070A 18-CB0471-JNX RES. C.F. 470 OHM 1/6W +/-5% 1 R033B 40-29166T-IRA P.C.B. IR RECEIVE BD 1 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C070A 46-39161H-05X HS 5P 2468#24 400mm TJC3-5Y/JC25-5Y 1 P001B FOR M. BD P001 T8-0B166T-KEY ASS'Y - KEY BD 1 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R023A 18-CB0153-JNX RES. C.F. 15k OHM 1/6W +/-5% 1 R027A 18-CB0182-JNX RES. C.F. 1.8K OHM 1/6W +/-5% 1 R024A 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R025A 18-CB0822-JNX RES. C.F. 8.2K OHM 1/6W +/-5% 1 R026A 40-29166T-KEA P.C.B. KEY BD 1 46-38628H-02X HS 2P 2468#24 850 TJC3-2Y/JC25-2Y 1 P004A FOR M. BD P003A 48-TAC001-XX0 TACT SWITCH 1 S001A 48-TAC001-XX0 TACT SWITCH 1 S002A 48-TAC001-XX0 TACT SWITCH 1 S003A 48-TAC001-XX0 TACT SWITCH 1 S004A 48-TAC001-XX0 TACT SWITCH 1 S005A 48-TAC001-XX0 TACT SWITCH 1 S006A T8-0B166T-SWY ASS'Y - SWITCH BD 1 40-29166T-SWA P.C.B. SWITCH BD 1 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J880A 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J880B 46-28559W-02X PIN BASE *2 TJC1-2A 1 S801 48-POW001-AX0 SWITCH POWER 1 SW801 51-JC0243-0CH01 POWER CORD SAA PLUG W/HOUSING 1 54-295210-0V0 FIBER WASHER 1 FOR POWER CORD 63-W30100-AB4 S/T SCREW W 3 X 10 AB 1 MTG POWER CORD & M.BD BKT 46-10967W-01X PIN BASE *1 TJC1-1A 1 P801A 46-10967W-01X PIN BASE *1 TJC1-1A 1 P801B 46-39132H-02X HS 2P 1617#22 300mm TJC1-2Y/TJC1-1Y T8-0B166T-CR1 ASS'Y - CRT BD 1 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D501 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D502 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 L501 11-A562TM-0BX TRANSISTOR 2SA562TM-0 1 Q507 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q502 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q504 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q506 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R515 18-CB0272-JNX RES. C.F. 2.7k OHM 1/6W +/-5% 1 R514 18-CB0561-JNX RES. C.F. 560 OHM 1/6W +/-5% 1 R501 18-CB0561-JNX RES. C.F. 560 OHM 1/6W +/-5% 1 R505 18-CB0561-JNX RES. C.F. 560 OHM 1/6W +/-5% 1 R510 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R502 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R506 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R509 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R511 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R522 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R503 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R508 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R513 18-FE0272-JNX RES. M.O. 2.7K OHM 1/2W +/-5% 1 R519 18-FE0272-JNX RES. M.O. 2.7K OHM 1/2W +/-5% 1 R520 18-FE0272-JNX RES. M.O. 2.7K OHM 1/2W +/-5% 1 R521 18-FG0183-JHX RES. M.O. 18K OHM 2W +/-5% 1 R516
1 FOR P801A,P801B
Page 3 of 23 CTF6800S
Page 35
Part no Desc qty loc
18-FG0183-JHX RES. M.O. 18K OHM 2W +/-5% 1 R517 18-FG0183-JHX RES. M.O. 18K OHM 2W +/-5% 1 R518 25-BLA100-M1X CAP. ELEC 10 UF 250V +/-20% 1 C504 26-AMK182-KRX CAP. CER 1800PF 2KV +/-10% R 1 C505 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C508 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C509 26-EBP391-JCX CAP. CER. 390PF 50V +/-5% CH 1 C501 26-EBP471-JCX CAP. CER 470PF 50V +/-5% CH 1 C503 26-EBP471-JCX CAP. CER 470PF 50V +/-5% CH 1 C502 34-R220K2-1BX COIL CHOKE 22 UH +/-10% 1 L502 35-237250-00X FERR. BEAD HF70 2 FOR C508 (L505 & L506) 40-2980UA-CRA P.C.B. CRT BD 1 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 L504 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 L503 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R504 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R507 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R512 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J503 46-10967W-01X PIN BASE *1 TJC1-1A 1 P501 FOR CRT GROUNDING HOUS. 46-30615H-04X HS 4P24 460 F/W TJC3-4Y/SCN-4 1 P502 FOR M.BD P421 46-37030H-05X HS 5P 2468#24 450 TJC3-5Y/SCN 1 P503 FOR M.BD P201 47-316380-007 CRT SOCKET GZS10-301H 1 S501 11-SC4544-0AX TRANSISTOR 2SC4544 1 Q501 11-SC4544-0AX TRANSISTOR 2SC4544 1 Q503 11-SC4544-0AX TRANSISTOR 2SC4544 1 Q505 25-BCB471-M1X CAP. ELEC 470 UF 16V +/-20% 1 C506 T8-0B166T-DFY ASS'Y - DYNAMIC FOCUS 1 18-FG0120-JHX RES. M.O. 12 OHM 2W +/-5% 1 R1501 18-FG0120-JHX RES. M.O. 12 OHM 2W +/-5% 1 R1502 27-AGQ224-J0X CAP. M.PP 0.22 UF 250V +/-5% 1 C1504 27-AGQ824-J0X CAP. M.PP 0.82 UF 250V +/-5% 1 C1506 36-DFC001-XX0 FOCALIZING TRANS. 1 T1501 40-2980UA-DPC P.C.B. DPC BD 1 46-20598W-04X PIN BASE *4 TJC1-4A 1 P1501 FOR M.BD A1'&A2&A5&A6 64-B30080-104 M/C SCREW B 3 X 8 2 MTG D.F BD & IC301(H.SINK) 65-Z30050-23M NUT M 3 2 T8-0B166T-PW1 ASS'Y - POWER PARTS "AUST" 1 10-0RU4YX-F0X DIODE RU4YX (FAST RECOVERY) 1 D830 10-1N4004-EBX DIODE IN4004 (RECTIFIER) 1 D843 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D842 11-0BF422-0BX TRANSISTOR BF422 (NPN) 1 Q831 11-SB649A-0AX TRANSISTOR 2SB649A 1 Q830 11-SC4793-0AX STANSISTOR 2SC4793 1 Q801 13-00SE14-0NS IC SE140N 1 IC831 13-SFH615-A3P PHOTO COUPLER SFH615A3C 1 IC802 13-STRF66-56P IC STR-F6656 1 IC801 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R833 18-CB0223-JNX RES. C.F. 22k OHM 1/6W +/-5% 1 R840 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R838 18-CB0392-JNX RES. C.F. 3.9K OHM 1/6W +/-5% 1 R841 18-CD0102-JNX RES. C.F. 1k OHM 1/4W +/-5% 1 R805 18-CD0102-JNX RES. C.F. 1k OHM 1/4W +/-5% 1 R808 18-CD0272-JNX RES. C.F. 2.7K OHM 1/4W +/-5% 1 R813 18-CD0470-JNX RES. C.F. 47 OHM 1/4W +/-5% 1 R809 18-CD0479-JNX RES. C.F. 4.7 OHM 1/4W +/-5% 1 R811 18-CD0560-JNX RES. C.F. 56 OHM 1/4W +/-5% 1 R837 18-CD0829-JNX RES. C.F. 8.2 OHM 1/4W +/-5% 1 R842
Page 4 of 23 CTF6800S
Page 36
Part no Desc qty loc
18-CE0105-JNX RES. C.F. 1M OHM 1/2W +/-5% 1 R806 18-CE0105-JNX RES. C.F. 1M OHM 1/2W +/-5% 1 R806A 18-CE0563-JNX RES. C.F. 56k OHM 1/2W +/-5% 1 R803 18-CE0563-JNX RES. C.F. 56k OHM 1/2W +/-5% 1 R804 18-FG0223-JHX RES. M.O. 22K OHM 2W +/-5% 1 R836 18-FG0333-JHX RES. M.O. 33K OHM 2W +/-5% 1 R810 18-FG0333-JHX RES. M.O. 33K OHM 2W +/-5% 1 R839 18-GG0158-JHX RES WIRE ROUND 0.15 OHM 2W 5% 1 R807 18-GG0228-JHX RES WIRE ROUND 0.22 OHM 2W 5% 1 R830 22-NTC479-XX0 NTC 4.7 OHM +/-18% NTC4.7D2-14 1 R802 22-PTC140-XX0 POSISTOR 14 OHM 1 RT801 25-BKA100-M1X CAP. ELEC 10 UF 200V +/-20% 1 C808 25-BKA100-M1X CAP. ELEC 10 UF 200V +/-20% 1 C838 25-BKJ221-M1X CAP. ELEC 220 UF 200V +/-20% 1 C835 25-BMJ221-M1X CAP. ELEC 220 UF 400V +/-20% 1 C806 26-AIC221-KBX CAP. CER 220 PF 500V +/-10% B 1 C830 26-AIC221-KBX CAP. CER 220 PF 500V +/-10% B 1 C833 26-AIC221-KBX CAP. CER 220 PF 500V +/-10% B 1 C836 26-AIC221-KBX CAP. CER 220 PF 500V +/-10% B 1 C841 26-AIC221-KBX CAP. CER 220 PF 500V +/-10% B 1 C844 26-AIM103-KBX CAP. CER 0.01UF 500V +/-10% B 1 C805 26-AIM103-KBX CAP. CER 0.01UF 500V +/-10% B 1 C834 26-AIM103-KBX CAP. CER 0.01UF 500V +/-10% B 1 C837 26-AKK222-KRX CAP. CER 2200 PF 1KV +/-10% R 1 C814 26-AMK221-JZX CAP. CER 220pF 2KV +/-5% SL 1 FOR P2 - P3 OF IC801 26-AMK221-JZX CAP. CER 220pF 2KV +/-5% SL 1 C807 26-APK222-ME4 CAP. CER 2200PF 400VAC+/-20% E 1 C839 26-APK471-KB4 CAP. CER 470 pF 400VAC +/-10% 1 C812 26-APK471-KB4 CAP. CER 470 pF 400VAC +/-10% 1 C813 26-AQK472-ZFX CAP. CER 4700PF 250VAC+80-20%F 1 C803 26-AQK472-ZFX CAP. CER 4700PF 250VAC+80-20%F 1 C804 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C811 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C815 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C847 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C848 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C854 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C856 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C831 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C842 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C845 26-EBP221-JCX CAP. CER 220PF 50V +/-5% CH 1 C810 27-MHM104-K0X CAP. METAL P.E. 0.1UF 400V 10% 1 C802A 34-A608K6-1BX COIL CHOKE 0.6 UH +/-10% 1 L801 34-R220K2-1BX COIL CHOKE 22 UH +/-10% 1 L838 35-237250-00X FERR. BEAD HF70 2 FOR D804 35-237250-00X FERR. BEAD HF70 2 FOR D831 35-237250-00X FERR. BEAD HF70 2 FOR D832 35-237250-00X FERR. BEAD HF70 2 FOR D833 35-237250-00X FERR. BEAD HF70 2 FOR D834 35-237250-00X FERR. BEAD HF70 2 FOR D830 36-LIF002-XX0 LINE FILTER 20mH 1 T803 36-LIF005-XX0 LINE FILTER LCL-2826 1 T801 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J802 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J804 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J805 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J806 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J807
Page 5 of 23 CTF6800S
Page 37
Part no Desc qty loc
41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J808 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J451 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J471 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J371 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J654 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J655 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J361 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J492 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 R831 41-WJ0145-B00 WIRE BARE JUMPER 14.5MM 1 J491 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 R812 41-WJ0155-B00 WIRE BARE JUMPER 15.5MM 1 J561 41-WJ0155-B00 WIRE BARE JUMPER 15.5MM 1 J562 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J281 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J271 41-WJ0180-B00 WIRE BARE JUMPER 18MM 1 J353 41-WJ0190-B00 WIRE BARE JUMPER 19MM 1 J354 41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J381 46-10962W-02X PIN BASE *2 TJC2-2A 1 P801 FOR DEGAUSSING COIL 46-28559W-02X PIN BASE *2 TJC1-2A 1 P802A FOR F.CTL BD 64-B30120-104 M/C SCREW B 3 X 12 1 FOR IC 801 64-P30080-104 M/C SCREW P 3 X 8 1 FOR IC841 64-P30080-104 M/C SCREW P 3 X 8 1 FOR IC851 64-P30080-104 M/C SCREW P 3 X 8 2 FOR IC 801 65-Z30050-23M NUT M 3 1 FOR IC801 66-20516X-0B0 FUSE HOLDER 2 FOR F801 66-343730-0B0 HOLLOW RIVET 1.6X3.0XL3.2 4 FOR T802 66-343730-0B0 HOLLOW RIVET 1.6X3.0XL3.2 2 FOR DB801 67-H10918-4M2 HEAT SINK 2 FOR IC841 & IC851 67-H29550-8A0 HEAT SINK 1 FOR IC801 67-H34692-0A0 HEAT SINK 1 FOR IC801 10-79C10V-DBX DIODE ZENER 10V 1/2W 5% 1 D840 10-79C16V-DBX DIODE ZENER 16V 1/2W 5% 1 D807 10-79C2V4-DBX DIODE ZENER 2V4 1/2W 5% 1 D841 10-79C3V9-DBX DIODE ZENER 3V9 1/2W 5% 1 D839 10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D832 36-TRF001-AX2 TRANSFORMER CONV. BCK-4901-77 1 T802 18-KE0105-JN3 RES. H.VOLT. CC 1M OHM 1/2W +/-5% 1 R801 18-KF0825-JH3 RES. H.VOLT.CC 8.2M OHM 1W +/-5% 1 R835 27-AQT224-MVH CAP. M.PP 0.22 UF 250VAC 20% 1 C801 27-AQT224-MVH CAP. M.PP 0.22 UF 250VAC 20% 1 C802 66-343740-0B0 HOLLOW RIVET (2.3mmx4.0mmx3.5mm) 2 FOR D830 25-BCA102-M1X CAP. ELEC 1000 UF 16V +/-20% 1 C846 25-BCB331-M1X CAP. ELEC 330 UF 16V +/-20% 1 C843 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C849 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C855 25-BDB470-M1X CAP. ELEC 47 UF 25V +/-20% 1 C809 25-BEA102-M1X CAP. ELEC 1000 UF 35V +/-20% 1 C832 50-03150D-1US7 FUSE 250V/3.15A 1 F801 10-0EU2YX-FBX DIODE EU2YX (FAST RECOVERY) 1 D833 10-0EU2YX-FBX DIODE EU2YX (FAST RECOVERY) 1 D834 10-0RU3AM-F0X DIODE RU3AM (FAST RECOVERY) 1 D831 10-HER108-FBX DIODE HER108 1 D803 13-UA7805-C0S IC UA7805C 1 IC841 13-L7809C-VAP IC L7809CV 1 IC851 10-00EU1Z-FBX DIODE EU1Z (FAST RECOVERY) 1 D804 10-00EU1Z-FBX DIODE EU1Z (FAST RECOVERY) 1 D805
Page 6 of 23 CTF6800S
Page 38
Part no Desc qty loc
10-00EU1Z-FBX DIODE EU1Z (FAST RECOVERY) 1 D806 10-D3SB60-H7X DIODE D3SB60 (BRIDGE RECT.) 1 DB801 T8-0B166T-VMY ASS'Y - VM BD 1 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D556 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D557 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D554 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D555 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D552 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D553 11-SA1015-YBX TRANSISTOR 2SA1015Y 1 Q551 11-SA1015-YBX TRANSISTOR 2SA1015Y 1 Q556 11-SA1837-0AX TRANSISTOR 2SA1837 1 Q560 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q553 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q554 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q555 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q557 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q558 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q559 11-SC4793-0AX STANSISTOR 2SC4793 1 Q561 11-SK2541-0BX TRANSISTOR 2SK2541 (N-CHANNEL) 1 Q552 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R552 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R551 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R564 18-CB0122-JNX RES. C.F. 1.2k OHM 1/6W +/-5% 1 R585 18-CB0122-JNX RES. C.F. 1.2k OHM 1/6W +/-5% 1 R590 18-CB0122-JNX RES. C.F. 1.2k OHM 1/6W +/-5% 1 R582 18-CB0123-JNX RES. C.F. 12k OHM 1/6W +/-5% 1 R563 18-CB0123-JNX RES. C.F. 12k OHM 1/6W +/-5% 1 R589 18-CB0123-JNX RES. C.F. 12k OHM 1/6W +/-5% 1 R578 18-CB0123-JNX RES. C.F. 12k OHM 1/6W +/-5% 1 R574 18-CB0124-JNX RES. C.F. 120K OHM 1/6W +/-5% 1 R577 18-CB0151-JNX RES. C.F. 150 OHM 1/6W +/-5% 1 R568 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R586 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R591 18-CB0181-JNX RES. C.F. 180 OHM 1/6W +/-5% 1 R556 18-CB0181-JNX RES. C.F. 180 OHM 1/6W +/-5% 1 R558 18-CB0182-JNX RES. C.F. 1.8K OHM 1/6W +/-5% 1 R554 18-CB0182-JNX RES. C.F. 1.8K OHM 1/6W +/-5% 1 R557 18-CB0182-JNX RES. C.F. 1.8K OHM 1/6W +/-5% 1 R555 18-CB0182-JNX RES. C.F. 1.8K OHM 1/6W +/-5% 1 R581 18-CB0182-JNX RES. C.F. 1.8K OHM 1/6W +/-5% 1 R575 18-CB0203-JNX RES. C.F. 20k OHM 1/6W +/-5% 1 R572 18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R583 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R553 18-CB0271-JNX RES. C.F. 270 OHM 1/6W +/-5% 1 R562 18-CB0331-JNX RES. C.F. 330 OHM 1/6W +/-5% 1 R565 18-CB0331-JNX RES. C.F. 330 OHM 1/6W +/-5% 1 R576 18-CB0563-JNX RES. C.F. 56K OHM 1/6W +/-5% 1 R573 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R561 18-CB0681-JNX RES. C.F. 680 OHM 1/6W +/-5% 1 R566 18-CB0683-JNX RES. C.F. 68K OHM 1/6W +/-5% 1 R587 18-CB0683-JNX RES. C.F. 68K OHM 1/6W +/-5% 1 R588 18-CB0821-JNX RES. C.F. 820 OHM 1/6W +/-5% 1 R567 18-CD0122-JNX RES. C.F. 1.2K OHM 1/4W +/-5% 1 R571 18-CD0279-JNX RES. C.F. 2.7 OHM 1/4W +/-5% 1 R593 18-CD0279-JNX RES. C.F. 2.7 OHM 1/4W +/-5% 1 R594 18-CE0470-JNX RES. C.F. 47 OHM 1/2W +/-5% 1 R592
Page 7 of 23 CTF6800S
Page 39
Part no Desc qty loc
18-CE0470-JNX RES. C.F. 47 OHM 1/2W +/-5% 1 R595 18-FE0121-JNX RES. M.O. 120 OHM 1/2W +/-5% 1 R584 18-FG0221-JHX RES. M.O. 220 OHM 2W +/-5% 1 R596 25-BJA330-M1X CAP. ELEC 33 UF 160V +/-20% 1 C568 26-AIC472-KBX CAP. CER 4700 PF 500V +/-10% B 1 C565 26-AIC472-KBX CAP. CER 4700 PF 500V +/-10% B 1 C566 26-AIC560-JZX CAP. CER 56 PF 500V +/-5% SL 1 C571 26-EBP680-JZX CAP. CER 68PF 50V +/-5% SL TUBE 1 C555 26-EBP680-JZX CAP. CER 68PF 50V +/-5% SL TUBE 1 C564 26-EBP680-JZX CAP. CER 68PF 50V +/-5% SL TUBE 1 C562 27-AGQ104-J0X CAP. M.PP 0.1 UF 250V +/-5% 1 C570 34-A608K6-1BX COIL CHOKE 0.6 UH +/-10% 1 L554 34-R101J2-0EX COIL PL - 100 UH +/-5% 1 L551 34-R101J2-0EX COIL PL - 100 UH +/-5% 1 L555 34-R390J2-0EX COIL PL - 39 UH +/-5% 1 L553 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J701 43-YBL25E-180 LUMINANCE DELAY LINE YBL25E18 1 T551 46-32274H-03X HS 3P24 380 TJC3-3Y/SCN-3Y 1 P504 FOR M.BD P401 46-33079W-03X PIN BASE *3 TJC3-3A 1 P506 FOR CRT VM 64-B30080-104 M/C SCREW B 3 X 8 2 FOR Q561 & Q560 67-H34464-1A0 HEAT SINK (H=40MM) 2 FOR Q560 & Q561 10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D558 10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D559 25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C567 25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C569 25-BDB100-M1X CAP. ELEC 10 UF 25V +/-20% 1 C551 25-BDB100-M1X CAP. ELEC 10 UF 25V +/-20% 1 C563 25-BDB100-M1X CAP. ELEC 10 UF 25V +/-20% 1 C558 25-BDB100-M1X CAP. ELEC 10 UF 25V +/-20% 1 C561 25-BDB101-M1X CAP. ELEC 100 UF 25V +/-20% 1 C557 25-BDB220-M1X CAP. ELEC 22 UF 25V +/-20% 1 C553 25-BDB221-M1X CAP. ELEC 220 UF 25V +/-20% 1 C552 25-BFB470-M1X CAP. ELEC 47 UF 50V +/-20% 1 C556 40-2980UA-VMC P.C.B. VM BD 1 34-A240K0-1IX COIL CHOKE 24 UH +/-10% 1 L552 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C559 46-30780H-04X HS 4P 2468#24 390 TJC3-4Y/SCN-4Y 1 P505 FOR M.BD P202 63-W26080-BF4 S/T SCREW W 2.6 X 8 BF 2 MTG VM BD TO CRT T8-0B166T-FCY ASS'Y - FRONT CABINET 1 02-GND029-XX0 ASS"Y-CRT GND WIRE & HOUS.(29) 1 18-CD0106-JNX RES. C.F. 10M OHM 1/4W +/-5% 1 R1 36-DEG290-XX1 DEGAUSSING COIL 3100MM 1 41-BF0450-0BB WIRE UL1007#24 450 BLACK 1 FOR R1 42-61208F-XX0 SPEAKER 8 OHM 8W 1 SP601 42-61208F-XX0 SPEAKER 8 OHM 8W 1 SP602 44-29RFLS-OR3A CRT A68QDL082X012(B)(AUST) 1 CRT01 46-35102H-03X HS 2P 2468#22 200/5 TJC3-3Y 1 FOR VM BD P506 54-113971-0UE PVC TUBE #6 L=160MM 0.32 FOR SPK HOUSING 54-205140-000 SPACER CRT MOUNTING T=2MM 4 MTG CRT & FRONT CABINET 54-237930-0X0 HEAT SHRINKABLE TUBE 5*0.25 0.03 FOR R1 54-314740-0X0 CRT FIBRE SHEET (22mmX22mmX0.8mm) 4 MTG CRT & FRONT CABINET 55-B166FC-0AN FRONT CABINET 1 56-377890-0HA FRONT PANEL II 1 56-B166FB-0HA PUSH BUTTON 1 56-B166LS-0HC LENS 1 56-B166PK-0HA POWER KNOB 1 59-130460-00X RUBBER PAD (25mmX7mm) 2 FOR FRONT CABINT FOOTING
Page 8 of 23 CTF6800S
Page 40
Part no Desc qty loc
59-312160-000 SPEAKER RUBBER CUSHION 8 FOR SPEAKER 59-377680-000 RUBBER PAD (22X22X5mm) 2 STICK ON CRT SUPPORT 62-10654X-00F UNI-TIE (2.5mmX95mm) 13 62-265160-0HA POWER SW. ADAPTOR 1 63-B30080-BT4 S/T SCREW B 3 X 8 BT 3 MTG PUSH BUTTON & KEY BD 63-B30080-BT4 S/T SCREW B 3 X 8 BT 1 MTG REIEIVE BD & PANEL 63-B30100-AB4 S/T SCREW B 3 X 10 AB 10 MTG PANEL & FRONT CAB. 63-H60300-BT4 S/T SCREW H 6 X 30 BT 4 MTG CRT 63-W30100-AB4 S/T SCREW W 3 X 10 AB 2 MTG SWITCH BD 63-W30100-AB4 S/T SCREW W 3 X 10 AB 2 MTG PUSH BUTTON & FRONT CAB. 63-W30140-HS4 S/T SCREW W 3 X 14 HS 8 MTG SPEAKER 65-A75200-20E WASHER 7.5mmX20mmX2mm MTG CRT 4 MTG CRT 67-105580-0E2 SOLDERING TAG 1 CONNECT WIHT PUSH BUTTON 62-357060-0UN SUPPORT POST 2 63-B40150-AB3 S/T SCREW B 4 X 15 AB (BLACK) 4 25-DFB478-M1X CAP. ELEC 0.47 UF 50V +/-20%NP 1 C1 25-DFB478-M1X CAP. ELEC 0.47 UF 50V +/-20%NP 1 C2 63-W30100-AB4 S/T SCREW W 3 X 10 AB 4 MTG HI-SPK & FRONT CAB 42-G3508D-XX0 SPEAKER 8 OHM 5W 1 SP601A 42-G3508D-XX0 SPEAKER 8 OHM 5W 1 SP602A 67-X21679-0E0 SPRING CRT 6mmX50mmX0.6mm 2 67-X24283-0E0 SPING POWER KNOB 1 T8-0B166T-CFN ASS'Y - COMB FILTER BD 1 11-SK2541-0BX TRANSISTOR 2SK2541 (N-CHANNEL) 1 Q1111 11-SK2541-0BX TRANSISTOR 2SK2541 (N-CHANNEL) 1 Q1112 13-0TDA91-81P IC TDA9181 (COMB FILTER) 1 IC1101 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R1112 18-CB0472-JNX RES. C.F. 4.7k OHM 1/6W +/-5% 1 R1111 18-CB0472-JNX RES. C.F. 4.7k OHM 1/6W +/-5% 1 R1115 18-CB0512-JNX RES. C.F. 5.1k OHM 1/6W +/-5% 1 R1113 18-CB0820-JNX RES. C.F. 82 OHM 1/6W +/-5% 1 R1116 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C1123 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C1114 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C1116 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C1117 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C1118 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C1119 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C1112 26-EBP150-JZX CAP. CER 15PF 50V +/-5% SL TUBU 1 C1120 26-EBP150-JZX CAP. CER 15PF 50V +/-5% SL TUBU 1 C1122 26-EBP222-KBX CAP. CER 2200PF 50V +/-10% B 1 C1111 34-R100J2-0EX COIL PL - 10 UH +/-5% 1 L1111 34-R100J2-0EX COIL PL - 10 UH +/-5% 1 L1112 40-2900NT-CSB P.C.B. COMB FILTER & SECAM BD 1 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J1121 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J1111 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J1117 41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J1118 41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J1115 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J1120 46-21550W-14X HEADER *14 TS14B-SQ-1 1 P1111 FOR M.BD P230 67-257870-1T0 BRACKET IF BD 1 67-257870-2T0 BRACKET IF BD 1 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C1113 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C1115 25-BFB479-M1X CAP. ELEC 4.7 UF 50V +/-20% 1 C1121 T8-HS46F0-M13C ASS'Y - REMOTE HANDSET 1
Page 9 of 23 CTF6800S
Page 41
Part no Desc qty loc
10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D1502 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D1503 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D1504 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D1505 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D1507 11-0BC337-0BX TRANSISTOR (NPN) BC337-40 1 Q1501 14-IRE05B-XX0 IR EMITTING DIODE TSAL6200 1 D1501 18-CB0229-JNX RES. C.F. 2.2 OHM 1/6W +/-5% 1 R1502 18-CB0682-JNX RES. C.F. 6.8K OHM 1/6W +/-5% 1 R1501 26-EBP101-JCX CAP. CER 100PF 50V +/-5% CH 1 C1501 26-EBP101-JCX CAP. CER 100PF 50V +/-5% CH 1 C1502 40-2909NT-RMB P.C.B. REMOTE HANDSET BD 1 45-COS455-KY0 CERAMIC RESONATOR 455KHZ 1 X1501 49-HS46F0-00X RUBBER PAD KEYS 1 55-HS46FB-0HA CASE LOWER - REMOTE HANDSET 1 55-HS46FD-0HA DOOR BATT. - REMOTE HANDSET 1 55-HS46FT-0HA CASE UPPER - REMOTE HANDSET 1 58-HS46F2-MUI INLAY REMOTE HANDSET 1 63-B26060-BT2 S/T SCREW B 2.6 X 6 BT 1 74-009022-60C POLYBAG HANDSET (9CMX22CM) 1 25-HBB470-M1X CAP. ELEC 47UF 10V +/-20% 1 C1503 13-SC9028-23B IC SC9028-023 1 IC1501 67-X26968-0E2 BATT. TERMINAL (+/-) 1 67-X31028-0E2 SPRING - BATTERY (-) 1 67-X31029-0E2 SPRING - BATTERY (+) 1 T8-0B166T-MAN ASS'Y - MAIN BD 1 07-389VI5-NX4 TUNER UV1355-BK2(BG/HB/IEC/5V 1 TU101 10-0BY228-F0X DIODE BY228 1 D411 10-1N4001-EBX DIODE 1N4001 (RECTIFIER) 1 D301 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D041 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D042 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D043 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D044 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D211 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D212 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D213 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D221 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D223 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D280 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D632 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D711 10-1N4148-ABX DIODE 1N4148 (SWITCHING) 1 D721 10-79C12V-DBX DIODE ZENER 12V 1/2W 5% 1 D731 10-79C12V-DBX DIODE ZENER 12V 1/2W 5% 1 D732 10-79C4V7-DBX DIODE ZENER 4V7 1/2W 5% 1 D222 10-79C5V1-DBX DIODE ZENER 5V1 1/2W 5% 1 D061 10-79C5V1-DBX DIODE ZENER 5V1 1/2W 5% 1 D101 10-79C8V2-DBX DIODE ZENER 8V2 1/2W 5% 1 D471 10-79C8V2-DBX DIODE ZENER 8V2 1/2W 5% 1 D240 10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D412 10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D421 10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D431 10-0FR104-FBX DIODE FR104 (FAST RECTIFIER) 1 D441 11-0BC337-0BX TRANSISTOR (NPN) BC337-40 1 Q062 11-2N3904-0BX TRANSISTOR 2N3904 (NPN) 1 Q091 11-DD2553-0AX TRANSISTOR (HORIZ) 3DD2553 1 Q412 11-SA1015-YBX TRANSISTOR 2SA1015Y 1 Q061
Page 10 of 23 CTF6800S
Page 42
Part no Desc qty loc
11-SA1015-YBX TRANSISTOR 2SA1015Y 1 Q211 11-SA1015-YBX TRANSISTOR 2SA1015Y 1 Q633 11-SA1015-YBX TRANSISTOR 2SA1015Y 1 Q721 11-SA1015-YBX TRANSISTOR 2SA1015Y 1 Q934 11-SA1015-YBX TRANSISTOR 2SA1015Y 1 Q242 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q001 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q002 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q031 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q051 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q251 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q252 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q261 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q451 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q631 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q711 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q911 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q912 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q913 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q921 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q922 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q923 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q931 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q932 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q933 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q963 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q964 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q971 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q981 11-SC1815-YBX TRANSISTOR 2SC1815Y 1 Q991 11-SC3779-DBX TRANSISTOR 2SC3779D (RF AMPL) 1 Q121 11-SC4544-0AX TRANSISTOR 2SC4544 1 Q401 11-SD1499-QAX TRANSISTOR 2SD1499-Q 1 Q722 11-SK2541-0BX TRANSISTOR 2SK2541 (N-CHANNEL) 1 Q052 13-000040-52P IC 4052 1 IC961 13-000040-52P IC 4052 1 IC962 13-00M24C-08P IC EEPROM 8K M24C08 1 IC002 13-0TA842-7KS IC TA8427K 1 IC301 13-0TDA26-16S IC TDA2616 (AUDIO O/P) 1 IC601 13-A18V01-TOP IC TCL-A18V01-TO 1 IC001 13-TB1240-ANP IC TB1240AN 1 IC201 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R003 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R006 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R007 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R008 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R015 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R016 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R038 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R065 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R073 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R075 18-CB0101-JNX RES. C.F. 100 OHM 1/6W +/-5% 1 R253 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R062 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R067 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R071 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R091 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R124 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R220
Page 11 of 23 CTF6800S
Page 43
Part no Desc qty loc
18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R269 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R271 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R301 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R304 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R451 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R911 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R912 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R921 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R922 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R936 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R938 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R939 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R945 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R946 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R947 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R948 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R966 18-CB0102-JNX RES. C.F. 1K OHM 1/6W +/-5% 1 R968 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R005 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R012A 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R017 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R029 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R031 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R040 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R051 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R054 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R055 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R061 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R101 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R102 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R225 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R237 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R633 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R716 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R722 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R757 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R960 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R961 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R962 18-CB0103-JNX RES. C.F. 10K OHM 1/6W +/-5% 1 R989 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R053 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R206 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R917 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R918 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R919 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R926 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R927 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R928 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R929 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R973 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R983 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R056 18-CB0104-JNX RES. C.F. 100K OHM 1/6W +/-5% 1 R205 18-CB0106-JNX RES. C.F. 10M OHM 1/6W +/-5% 1 R116 18-CB0123-JNX RES. C.F. 12k OHM 1/6W +/-5% 1 R244 18-CB0123-JNX RES. C.F. 12k OHM 1/6W +/-5% 1 R951 18-CB0124-JNX RES. C.F. 120K OHM 1/6W +/-5% 1 R287
Page 12 of 23 CTF6800S
Page 44
Part no Desc qty loc
18-CB0133-JNX RES. C.F. 13k OHM 1/6W +/-5% 1 R452 18-CB0151-JNX RES. C.F. 150 OHM 1/6W +/-5% 1 R127 18-CB0151-JNX RES. C.F. 150 OHM 1/6W +/-5% 1 R934 18-CB0151-JNX RES. C.F. 150 OHM 1/6W +/-5% 1 R935 18-CB0151-JNX RES. C.F. 150 OHM 1/6W +/-5% 1 R994 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R204 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R212 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R213 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R214 18-CB0152-JNX RES. C.F. 1.5k OHM 1/6W +/-5% 1 R063 18-CB0153-JNX RES. C.F. 15k OHM 1/6W +/-5% 1 R057 18-CB0153-JNX RES. C.F. 15k OHM 1/6W +/-5% 1 R072 18-CB0153-JNX RES. C.F. 15k OHM 1/6W +/-5% 1 R112 18-CB0153-JNX RES. C.F. 15k OHM 1/6W +/-5% 1 R113 18-CB0153-JNX RES. C.F. 15k OHM 1/6W +/-5% 1 R288 18-CB0153-JNX RES. C.F. 15k OHM 1/6W +/-5% 1 R987 18-CB0153-JNX RES. C.F. 15k OHM 1/6W +/-5% 1 R632A 18-CB0181-JNX RES. C.F. 180 OHM 1/6W +/-5% 1 R123 18-CB0182-JNX RES. C.F. 1.8K OHM 1/6W +/-5% 1 R715 18-CB0201-JNX RES. C.F. 200 OHM 1/6W +/-5% 1 R993 18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R203 18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R215 18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R216 18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R217 18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R255 18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R261 18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R401 18-CB0221-JNX RES. C.F. 220 OHM 1/6W +/-5% 1 R012 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 D215 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 D631 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R041 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R042 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R043 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R044 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R242 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R713 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R914 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R924 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R972 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R982 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R988 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R991 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R953 18-CB0222-JNX RES. C.F. 2.2k OHM 1/6W +/-5% 1 R954 18-CB0223-JNX RES. C.F. 22k OHM 1/6W +/-5% 1 R092 18-CB0223-JNX RES. C.F. 22k OHM 1/6W +/-5% 1 R631 18-CB0223-JNX RES. C.F. 22k OHM 1/6W +/-5% 1 R915 18-CB0223-JNX RES. C.F. 22k OHM 1/6W +/-5% 1 R916 18-CB0223-JNX RES. C.F. 22k OHM 1/6W +/-5% 1 R920 18-CB0223-JNX RES. C.F. 22k OHM 1/6W +/-5% 1 R925 18-CB0223-JNX RES. C.F. 22k OHM 1/6W +/-5% 1 R952 18-CB0224-JNX RES. C.F. 220k OHM 1/6W +/-5% 1 R251 18-CB0271-JNX RES. C.F. 270 OHM 1/6W +/-5% 1 R711 18-CB0272-JNX RES. C.F. 2.7k OHM 1/6W +/-5% 1 R227 18-CB0302-JNX RES. C.F. 3K OHM 1/6W +/-5% 1 R601 18-CB0302-JNX RES. C.F. 3K OHM 1/6W +/-5% 1 R602 18-CB0331-JNX RES. C.F. 330 OHM 1/6W +/-5% 1 R222
Page 13 of 23 CTF6800S
Page 45
Part no Desc qty loc
18-CB0331-JNX RES. C.F. 330 OHM 1/6W +/-5% 1 R223 18-CB0331-JNX RES. C.F. 330 OHM 1/6W +/-5% 1 R229 18-CB0331-JNX RES. C.F. 330 OHM 1/6W +/-5% 1 R259 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R013 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R014 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R074 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R076 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R111 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R254 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R302 18-CB0332-JNX RES. C.F. 3.3k OHM 1/6W +/-5% 1 R472 18-CB0333-JNX RES. C.F. 33K OHM 1/6W +/-5% 1 R114 18-CB0333-JNX RES. C.F. 33K OHM 1/6W +/-5% 1 R208 18-CB0333-JNX RES. C.F. 33K OHM 1/6W +/-5% 1 R289 18-CB0333-JNX RES. C.F. 33K OHM 1/6W +/-5% 1 R714 18-CB0393-JNX RES. C.F. 39K OHM 1/6W +/-5% 1 R314 18-CB0470-JNX RES. C.F. 47 OHM 1/6W +/-5% 1 R021 18-CB0470-JNX RES. C.F. 47 OHM 1/6W +/-5% 1 R077 18-CB0470-JNX RES. C.F. 47 OHM 1/6W +/-5% 1 R084 18-CB0470-JNX RES. C.F. 47 OHM 1/6W +/-5% 1 R085 18-CB0470-JNX RES. C.F. 47 OHM 1/6W +/-5% 1 R940 18-CB0471-JNX RES. C.F. 470 OHM 1/6W +/-5% 1 R125 18-CB0471-JNX RES. C.F. 470 OHM 1/6W +/-5% 1 R252 18-CB0471-JNX RES. C.F. 470 OHM 1/6W +/-5% 1 R931 18-CB0471-JNX RES. C.F. 470 OHM 1/6W +/-5% 1 R932 18-CB0472-JNX RES. C.F. 4.7k OHM 1/6W +/-5% 1 R066 18-CB0472-JNX RES. C.F. 4.7k OHM 1/6W +/-5% 1 R211 18-CB0472-JNX RES. C.F. 4.7k OHM 1/6W +/-5% 1 R965 18-CB0472-JNX RES. C.F. 4.7k OHM 1/6W +/-5% 1 R967 18-CB0473-JNX RES. C.F. 47K OHM 1/6W +/-5% 1 R052 18-CB0473-JNX RES. C.F. 47K OHM 1/6W +/-5% 1 R115 18-CB0473-JNX RES. C.F. 47K OHM 1/6W +/-5% 1 R262 18-CB0473-JNX RES. C.F. 47K OHM 1/6W +/-5% 1 R263 18-CB0473-JNX RES. C.F. 47K OHM 1/6W +/-5% 1 R284 18-CB0560-JNX RES. C.F. 56 OHM 1/6W +/-5% 1 R122 18-CB0561-JNX RES. C.F. 560 OHM 1/6W +/-5% 1 R228 18-CB0622-JNX RES. C.F. 6.2k OHM 1/6W +/-5% 1 R231 18-CB0750-JNX RES. C.F. 75 OHM 1/6W +/-5% 1 R933 18-CB0752-JNX RES. C.F. 7.5K OHM 1/6W +/-5% 1 R221 18-CB0820-JNX RES. C.F. 82 OHM 1/6W +/-5% 1 R913 18-CB0820-JNX RES. C.F. 82 OHM 1/6W +/-5% 1 R923 18-CB0820-JNX RES. C.F. 82 OHM 1/6W +/-5% 1 R971 18-CB0820-JNX RES. C.F. 82 OHM 1/6W +/-5% 1 R981 18-CB0822-JNX RES. C.F. 8.2K OHM 1/6W +/-5% 1 R286 18-CB0822-JNX RES. C.F. 8.2K OHM 1/6W +/-5% 1 R232 18-CD0100-JNX RES. C.F. 10 OHM 1/4W +/-5% 1 R064 18-CD0101-JNX RES. C.F. 100 OHM 1/4W +/-5% 1 R226 18-CD0182-JNX RES. C.F. 1.8K OHM 1/4W +/-5% 1 R313 18-CD0222-JNX RES. C.F. 2.2K OHM 1/4W +/-5% 1 R723 18-CD0272-JNX RES. C.F. 2.7K OHM 1/4W +/-5% 1 J691 18-CD0392-JNX RES. C.F. 3.9K OHM 1/4W +/-5% 1 R725 18-CD0392-JNX RES. C.F. 3.9K OHM 1/4W +/-5% 1 R312 18-CD0681-JNX RES. C.F. 680 OHM 1/4W +/-5% 1 R724 18-CD0829-JNX RES. C.F. 8.2 OHM 1/4W +/-5% 1 R607 18-CD0829-JNX RES. C.F. 8.2 OHM 1/4W +/-5% 1 R608 18-CE0121-JNX RES. C.F. 120 OHM 1/2W +/-5% 1 R731 18-CE0229-JNX RES. C.F. 2.2 OHM 1/2W +/-5% 1 R305
Page 14 of 23 CTF6800S
Page 46
Part no Desc qty loc
18-CE0470-JNX RES. C.F. 47 OHM 1/2W +/-5% 1 R103 18-EG0109-JHX RES. FUS. 1 OHM 2W +/-5% 1 R431 18-EG0689-JHX RES. FUSE 6.8 OHM 2W +/-5% 1 R461 18-FE0121-JNX RES. M.O. 120 OHM 1/2W +/-5% 1 R306 18-FE0472-JNX RES. M.O. 4.7K OHM 1/2W +/-5% 1 R471 18-FF0103-JGX RES. M.O. 10k OHM 1W +/-5% 1 R421 18-FF0221-JGX RES. M.O. 220 OHM 1W +/-5% 1 R307 18-FF0242-JGX RES. M.O. 2.4K OHM 1W +/-5% 1 R402 18-FF0681-JGX RES. M.O. 680 OHM 1W +/-5% 1 R411 18-FG0100-JHX RES. M.O. 10 OHM 2W +/-5% 1 J211 18-FG0399-JHX RES. M.O. 3.9 OHM 2W +/-5% 1 R726 18-FG0479-JHX RES. M.O. 4.7 OHM 2W +/-5% 1 R303 18-GF0109-JGX RES WIRE ROUND 1 OHM 1W +/-5% 1 R311 18-GG0109-JHX RES WIRE ROUND 1 OHM 2W +/-5% 1 R422 18-GM0302-KTX RES. CEMENT 3K OHM 7W +/-10% 1 R404 25-264610-M1X CAP. ELEC 4.7UF 50V +/-20% NP 1 C417 25-BKA100-M1X CAP. ELEC 10 UF 200V +/-20% 1 C421 25-BKG101-M1X CAP. ELEC 100 UF 200V +/-20% 1 C422 25-BLA100-M1X CAP. ELEC 10 UF 250V +/-20% 1 C442 25-GFB109-K1X CAP. ELEC 1UF 50V +/-10% 1 C223 26-ABC104-ZFX CAP. CER 0.1 UF 50V +80-20% F 1 FOR R038(R040) TO R036(GND) 26-AIC221-KBX CAP. CER 220 PF 500V +/-10% B 1 C431 26-AIC221-KBX CAP. CER 220 PF 500V +/-10% B 1 C441 26-AIC332-KBX CAP. CER 3300 PF 500V +/-10% B 1 C402 26-AIC391-KBX CAP. CER 390 PF 500V +/-10% B 1 C403 26-AIM103-KBX CAP. CER 0.01UF 500V +/-10% B 1 C401 26-EBP101-JCX CAP. CER 100PF 50V +/-5% CH 1 C032 26-EBP101-JCX CAP. CER 100PF 50V +/-5% CH 1 C071 26-EBP101-JCX CAP. CER 100PF 50V +/-5% CH 1 C254 26-EBP101-JCX CAP. CER 100PF 50V +/-5% CH 1 C255 26-EBP101-JCX CAP. CER 100PF 50V +/-5% CH 1 C272 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C001 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C002 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C013 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C061 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C062 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C127 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C224 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C305 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C312 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C411 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C602 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C606 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C942 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C971 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C936 26-EBP102-KBX CAP. CER 1000 PF 50V +/-10% B 1 C937 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C075 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C083 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C111 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C121 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C125 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C126 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C203 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C205 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C215 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C226
Page 15 of 23 CTF6800S
Page 47
Part no Desc qty loc
26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C229 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C256 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C273 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C275 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C732 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C935 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C961 26-EBP103-ZFX CAP. CER 0.01UF 50V +80/-20% F 1 C962 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C107 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C114 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C204 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C609 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C635 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C745 26-EBP104-ZFX CAP. CER 0.1UF 50V +80%/-20% 1 C945 26-EBP120-JCX CAP. CER 12PF 50V +/-5% CH 1 C209 26-EBP150-JCX CAP. CER 15PF 50V +/-5% CH 1 C041 26-EBP150-JCX CAP. CER 15PF 50V +/-5% CH 1 C042 26-EBP150-JCX CAP. CER 15PF 50V +/-5% CH 1 C043 26-EBP150-JCX CAP. CER 15PF 50V +/-5% CH 1 C044 26-EBP220-JCX CAP. CER 22PF 50V +/-5% CH 1 C053 26-EBP220-JCX CAP. CER 22PF 50V +/-5% CH 1 C054 26-EBP221-JCX CAP. CER 220PF 50V +/-5% CH 1 C011 26-EBP221-JCX CAP. CER 220PF 50V +/-5% CH 1 C021 26-EBP221-JCX CAP. CER 220PF 50V +/-5% CH 1 C092 26-EBP221-JCX CAP. CER 220PF 50V +/-5% CH 1 C112 26-EBP221-JCX CAP. CER 220PF 50V +/-5% CH 1 C228A 26-EBP222-KBX CAP. CER 2200PF 50V +/-10% B 1 C452 26-EBP300-JZX CAP. CER 30PF 50V +/-5% SL 1 C055 26-EBP300-JZX CAP. CER 30PF 50V +/-5% SL 1 C056 26-EBP330-JZX CAP. CER 33PF 50V +/-5% SL TU 1 C128 26-EBP330-JZX CAP. CER 33PF 50V +/-5% SL TU 1 C953 26-EBP331-JCX CAP. CER 330PF 50V +/-5% CH 1 C004 26-EBP331-JCX CAP. CER 330PF 50V +/-5% CH 1 C063 26-EBP331-JCX CAP. CER 330PF 50V +/-5% CH 1 C084 26-EBP331-JCX CAP. CER 330PF 50V +/-5% CH 1 C085 26-EBP331-JCX CAP. CER 330PF 50V +/-5% CH 1 C091 26-EBP331-JCX CAP. CER 330PF 50V +/-5% CH 1 C301 26-EBP390-JCX CAP. CER 39PF 50V +/-5% CH 1 C051 26-EBP470-JZX CAP. CER 47PF 50V +/-5% SL 1 C072 26-EBP470-JZX CAP. CER 47PF 50V +/-5% SL 1 C073 26-EBP470-JZX CAP. CER 47PF 50V +/-5% SL 1 C261 26-EBP470-JZX CAP. CER 47PF 50V +/-5% SL 1 T141 27-ALQ272-J0X CAP. M.PP 0.0027UF 1.6KV +/-5% 1 C413 27-ALQ432-J0X CAP. M.PP 4300 PF 1.6KV +/-5% 1 C414 27-ALR822-J0X CAP. M.PP 8200 PF 1.6KV +/-5% 1 C415 27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C102 27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C211 27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C212 27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C213 27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C242 27-MBC104-J0X CAP. M.P.E 0.1 UF 63V +/-5% 1 C252 27-MBC224-J0X CAP. M.P.E 0.22UF 63V +/-5% 1 C113 27-MBC224-J0X CAP. M.P.E 0.22UF 63V +/-5% 1 C307 27-MBC474-J0X CAP. M.P.E 0.47UF 63V +/-5% 1 C225 27-MBC474-J0X CAP. M.P.E 0.47UF 63V +/-5% 1 C243 27-MBC474-J0X CAP. M.P.E 0.47UF 63V +/-5% 1 C603
Page 16 of 23 CTF6800S
Page 48
Part no Desc qty loc
)
27-MBC474-J0X CAP. M.P.E 0.47UF 63V +/-5% 1 C604 27-MCC562-J0X CAP. M.P.E 5600PF 100V +/-5% 1 C471 27-PBC103-J0X CAP. P.E. 0.01UF 63V +/-5% 1 C052 27-PBC222-J0X CAP. P.E 0.0022UF 63V +/-5% 1 C207 27-PBC222-J0X CAP. P.E 0.0022UF 63V +/-5% 1 C221 27-PBC223-J0X CAP. P.E 0.022 UF 63V +/-5% 1 C611 27-PBC223-J0X CAP. P.E 0.022 UF 63V +/-5% 1 C612 27-PBC333-J0X CAP. P.E 0.033UF 63V +/-5% 1 C302 27-PBC393-J0X CAP. P.E 0.039UF 63V +/-5% 1 C308 27-PBC472-J0X CAP. P.E 0.0047UF 63V +/-5% 1 C244 27-PBC563-J0X CAP. P.E 0.056 UF 63V +/-5% 1 C304 27-RHQ223-J0X CAP. PP 0.022 UF 400V +/-5% 1 C416 27-RHQ563-J0X CAP. PP 0.056 UF 400V +/-5% 1 C451 34-A608K6-1BX COIL CHOKE 0.6 UH +/-10% 1 L412 34-R100J2-0EX COIL PL - 10 UH +/-5% 1 L252 34-R101J2-0EX COIL PL - 100 UH +/-5% 1 L201 34-R101J2-0EX COIL PL - 100 UH +/-5% 1 L211 34-R101J2-0EX COIL PL - 100 UH +/-5% 1 L271 34-R120J2-0EX COIL PL - 12 UH +/-5% 1 L256 34-R220J2-0EX COIL PL - 22 UH +/-5% 1 L051 34-R220J2-0EX COIL PL - 22 UH +/-5% 1 L081 34-R220J2-0EX COIL PL - 22 UH +/-5% 1 L251 34-R229J2-0EX COIL PL - 2.2 UH +/-5% 1 L053 36-HDR001-XX1 TRANSFOR HOR. DRIVE (MAGNETIC CORE 36-LIN240-XX1 COIL LINEARITY 24 UH 1 L413 36-WID601-XX1 COIL CHOKE 600 UH 1 L414 37-SC2901-58B0X FLYBACK BSC29-0158B 1 T461 38-236560-00X COIL I.F.T. 236560 FOR VCO 1 T271 40-2916MT-MAH P.C.B. MAIN BD 1 41-BF0100-3BB WIRE UL 1007 #24 100MM ORG 1 FOR P1 - P1 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 FOR Q241 (B - E) 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 C262 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 C946 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J022 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J410A 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J415 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J416 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J417 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J418 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J419 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J420 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J435 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J436 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J437 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J636 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J637 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J773 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J871 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J954 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 J955 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 C661 41-WJ0050-B00 WIRE BARE JUMPER 5MM 1 C662 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J022A 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J044 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J123 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J132 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J141
1 T401
Page 17 of 23 CTF6800S
Page 49
Part no Desc qty loc
41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J229 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J230 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J232 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J242 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J261 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J301 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J338 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J401 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J421 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J512 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J523 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J543 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J601 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J633 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J732 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J733 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J825 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J826 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J832 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J834 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J836 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J837 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J838 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J911 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 J921 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R023 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R024 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R025 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R026 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R027 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R028A 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R028B 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R028C 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R126 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R224 41-WJ0060-B00 WIRE BARE JUMPER 6mm 1 R241 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J511 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J514 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J615 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J632 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J725 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J729 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 J410 41-WJ0065-B00 WIRE BARE JUMPER 6.5MM 1 R238 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J023 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J426 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J513 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J671 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J672 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J726 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J741 41-WJ0070-B00 WIRE BARE JUMPER 7MM 1 J233A 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 D046 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 D141 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J041 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J043 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J124
Page 18 of 23 CTF6800S
Page 50
Part no Desc qty loc
41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J151 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J152 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J154 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J207 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J208 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J217 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J241 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J331 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J351 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J405 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J406 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J407 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J408 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J412 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J414 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J541 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J551 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J642 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J651 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J656 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J693 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J712 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J734 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J812 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J821 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J833 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J851 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J915 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J941 41-WJ0075-B00 WIRE BARE JUMPER 7.5MM 1 J544 41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J425 41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J443 41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J453 41-WJ0080-B00 WIRE BARE JUMPER 8 MM 1 J201 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J122 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J204 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J205 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J409 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J424 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J441 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J502 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J503 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J553 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J554 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J621 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J723 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J822 41-WJ0085-B00 WIRE BARE JUMPER 8.5MM 1 J348 41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J031 41-WJ0090-B00 WIRE BARE JUMPER 9MM 1 J634 41-WJ0095-B00 WIRE BARE JUMPER 9.5MM 1 J226 41-WJ0095-B00 WIRE BARE JUMPER 9.5MM 1 J343 41-WJ0095-B00 WIRE BARE JUMPER 9.5MM 1 J344 41-WJ0095-B00 WIRE BARE JUMPER 9.5MM 1 J713 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J001 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J002 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J061
Page 19 of 23 CTF6800S
Page 51
Part no Desc qty loc
41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J134 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J203 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J402 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J423 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J432 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J501 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J611 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J631 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J652 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J653 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J692 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J728 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J735 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J916 41-WJ0100-B00 WIRE BARE JUMPER 10MM 1 J135 41-WJ0105-B00 WIRE BARE JUMPER 10.5MM 1 J442 41-WJ0105-B00 WIRE BARE JUMPER 10.5MM 1 J622 41-WJ0105-B00 WIRE BARE JUMPER 10.5MM 1 J333 41-WJ0105-B00 WIRE BARE JUMPER 10.5MM 1 J311 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J227 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J228 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J244 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J302 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J313 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J322 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J612 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J614 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J625 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 JP213 41-WJ0110-B00 WIRE BARE JUMPER 11MM 1 J324 41-WJ0115-B00 WIRE BARE JUMPER 11.5MM 1 J052 41-WJ0115-B00 WIRE BARE JUMPER 11.5MM 1 J627 41-WJ0115-B00 WIRE BARE JUMPER 11.5MM 1 J628 41-WJ0115-B00 WIRE BARE JUMPER 11.5MM 1 J246 41-WJ0115-B00 WIRE BARE JUMPER 11.5MM 1 J522 41-WJ0115-B00 WIRE BARE JUMPER 11.5MM 1 J342 41-WJ0120-B00 WIRE BARE JUMPER 12MM 1 J051 41-WJ0120-B00 WIRE BARE JUMPER 12MM 1 J250 41-WJ0120-B00 WIRE BARE JUMPER 12MM 1 J253 41-WJ0120-B00 WIRE BARE JUMPER 12MM 1 J254 41-WJ0120-B00 WIRE BARE JUMPER 12MM 1 J434 41-WJ0120-B00 WIRE BARE JUMPER 12MM 1 J711 41-WJ0120-B00 WIRE BARE JUMPER 12MM 1 J644 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J131 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J206 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J218 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J222 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J225 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J233 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J263 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J352 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J643 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J813 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J951 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J981 41-WJ0125-B00 WIRE BARE JUMPER 12.5MM 1 J772 41-WJ0130-B00 WIRE BARE JUMPER 13MM 1 J239
Page 20 of 23 CTF6800S
Page 52
Part no Desc qty loc
41-WJ0130-B00 WIRE BARE JUMPER 13MM 1 J413 41-WJ0130-B00 WIRE BARE JUMPER 13MM 1 J346 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM 1 J224 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM 1 J236 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM 1 J247 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM 1 J248A 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM 1 J411 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM 1 R228A 41-WJ0135-B00 WIRE BARE JUMPER 13.5MM 1 J345 41-WJ0140-B00 WIRE BARE JUMPER 14MM 1 J335 41-WJ0140-B00 WIRE BARE JUMPER 14MM 1 J336 41-WJ0140-B00 WIRE BARE JUMPER 14MM 1 J337 41-WJ0140-B00 WIRE BARE JUMPER 14MM 1 J742 41-WJ0140-B00 WIRE BARE JUMPER 14MM 1 J321 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J032 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J133 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J153 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J235 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J237 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J243 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J245 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J255 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J262 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J347 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J461 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J542 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J714 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J761 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J782 41-WJ0150-B00 WIRE BARE JUMPER 15MM 1 J931 41-WJ0160-B00 WIRE BARE JUMPER 16MM 1 J238 41-WJ0160-B00 WIRE BARE JUMPER 16MM 1 J325 41-WJ0160-B00 WIRE BARE JUMPER 16MM 1 J334 41-WJ0160-B00 WIRE BARE JUMPER 16MM 1 J431 41-WJ0160-B00 WIRE BARE JUMPER 16MM 1 J645 41-WJ0165-B00 WIRE BARE JUMPER 16.5MM 1 J221 41-WJ0165-B00 WIRE BARE JUMPER 16.5MM 1 J314 41-WJ0165-B00 WIRE BARE JUMPER 16.5MM 1 J234 41-WJ0170-B00 WIRE BARE JUMPER 17MM 1 J231 41-WJ0170-B00 WIRE BARE JUMPER 17MM 1 J240 41-WJ0170-B00 WIRE BARE JUMPER 17MM 1 J835 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J223 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J249A 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J251 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J661 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J811 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J912 41-WJ0175-B00 WIRE BARE JUMPER 17.5MM 1 J913 41-WJ0180-B00 WIRE BARE JUMPER 18MM 1 J214 41-WJ0180-B00 WIRE BARE JUMPER 18MM 1 J623 41-WJ0190-B00 WIRE BARE JUMPER 19MM 1 J823 41-WJ0195-B00 WIRE BARE JUMPER 19.5MM 1 J323 41-WJ0195-B00 WIRE BARE JUMPER 19.5MM 1 J355 41-WJ0195-B00 WIRE BARE JUMPER 19.5MM 1 J641 41-WJ0195-B00 WIRE BARE JUMPER 19.5MM 1 J731 41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J312 41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J332
Page 21 of 23 CTF6800S
Page 53
Part no Desc qty loc
41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J427 41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J624 41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J626 41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J727 41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J824 41-WJ0200-B00 WIRE BARE JUMPER 20MM 1 J831 45-OSC4M4-3Y0 CRYSTAL 4.43MHz (CL=16pF) 1 X201 45-OSC8M0-0Y0 CRYSTAL 8.0MHZ 1 X051 45-SAWK33-50K SAW FILTER K3350K (38.9MHZ) 1 Z141 45-TRA5M5-0Y0 CER TRAP TPS 5.5MHZ 1 Z254 46-12866W-02X PIN BASE *2 S11-02Y 1 P601 FOR FRONT CAB.(SPK) 46-20598W-04X PIN BASE *4 TJC1-4A 1 P411 FOR DY CONNECT. 46-20600H-04X HS 4P A/B 360/13 RBGW TJC1-4Y 1 FOR D.F BD (A1' & A2 & A5 & A6) 46-27306H-02X HS 2P24 150/5 F/W TJC3-2Y 1 P1003 "2" TO Q932(B),"3" TO Q931(B) 46-33079W-02X PIN BASE *2 TJC3-2A 1 P602 FOR FRONT CAB.(SPK) 46-33079W-03X PIN BASE *3 TJC3-3A 1 P401 FOR VM BD P504 46-33079W-04X PIN BASE *4 TJC3-4A 1 P202 FOR VM BD P505 46-33079W-04X PIN BASE *4 TJC3-4A 1 P421 FOR CRT BD P502 46-33079W-05X PIN BASE *5 TJC3-5A 1 P001 FOR F. CTL BD P001B 46-33079W-05X PIN BASE *5 TJC3-5A 1 P201 FOR CRT BD P503 46-33079W-06X PIN BASE *6 TJC3-6A 1 P002 FOR W.BAL. ADJUST 47-RCA023-XX1 RCA JACK 3PV YEL WHI RED/SW 1 P911 47-RCA023-XX1 RCA JACK 3PV YEL WHI RED/SW 1 P931 47-SVI002-XX0 Y/C SOCKET VERTICAL TYPE 1 P981 54-128700-0X0 FIBRE WASHER 3.3 X 10 X 0.8 2 MTG M.BD & FBT 62-10654X-00F UNI-TIE (2.5mmX95mm) 12 62-227680-0UA HOLDER CABLE FOR FBT (2) 1 63-B30100-BT4 S/T SCREW B 3 X 10 BT 2 MTG M.BD & FBT 63-W30100-AB4 S/T SCREW W 3 X 10 AB 8 MTG M.BD & BKT 64-P30080-104 M/C SCREW P 3 X 8 1 FOR IC301 64-P30080-104 M/C SCREW P 3 X 8 1 FOR Q412 64-P30080-104 M/C SCREW P 3 X 8 1 FOR Q722 64-P30100-104 M/C SCREW P 3 X 10 2 FOR IC601 65-Z30050-23M NUT M 3 2 FOR IC301 & Q412 65-Z30050-23M NUT M 3 2 FOR IC601 66-343730-0B0 HOLLOW RIVET 1.6X3.0XL3.2 5 FOR T461 66-343740-0B0 HOLLOW RIVET (2.3mmx4.0mmx3.5mm) 2 FOR R404 67-H27292-1A0 HEAT SINK-REGULATOR & DPC A=60 1 FOR Q722 67-H30147-1A0 HEAT SINK FOR HORIZ 1 FOR Q412 67-H30179-5A0 HEAT SINK 1 FOR IC301 67-H30705-3A0 HEAT SINK 1 FOR IC601 70-271510-00A SERVICE CARD 1 FOR PRODUCTION USE 71-270870-0A9 LABEL 2 90-209770-SR1 SILICONE GREASE G-746 0 FOR IC601 & Q412 & Q722 90-269080-ZU0 CLEAN COATING TC-131L 14KG/BARREL 0 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C074 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C106 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C214 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C227 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C276 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C651 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C655 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C952 25-BCB100-M1X CAP. ELEC 10 UF 16V +/-20% 1 C278 25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C064 25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C217 25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C228
Page 22 of 23 CTF6800S
Page 54
Part no Desc qty loc
25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C257 25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C934 25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C944 25-BCB101-M1X CAP. ELEC 100 UF 16V +/-20% 1 C969 25-BCB221-M1X CAP. ELEC 220 UF 16V +/-20% 1 C933 25-BCB221-M1X CAP. ELEC 220 UF 16V +/-20% 1 C634 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C202 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C274 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C911 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C912 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C913 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C921 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C922 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C923 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C931 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C932 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C943 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C981 25-BCB470-M1X CAP. ELEC 47 UF 16V +/-20% 1 C991 25-BCB471-M1X CAP. ELEC 470 UF 16V +/-20% 1 C082 25-BEA102-M1X CAP. ELEC 1000 UF 35V +/-20% 1 C432 25-BEA102-M1X CAP. ELEC 1000 UF 35V +/-20% 1 C610 25-BEA221-M1X CAP. ELEC 220 UF 35V +/-20% 1 C306 25-BEA471-M1X CAP. ELEC 470 UF 35V +/-20% 1 C607 25-BEA471-M1X CAP. ELEC 470 UF 35V +/-20% 1 C608 25-BEB101-M1X CAP. ELEC 100 UF 35V +/-20% 1 C731 25-BEG222-M1X CAP. ELEC 2200 UF 35V +/-20% 1 C303 25-BEG222-M1X CAP. ELEC 2200 UF 35V +/-20% 1 C309 25-BFB100-M1X CAP. ELEC 10 UF 50V +/-20% 1 C311 25-BFB100-M1X CAP. ELEC 10 UF 50V +/-20% 1 C222 25-BFB101-M1X CAP. ELEC 100 UF 50V +/-20% 1 C605 25-BFB108-M1X CAP. ELEC 0.1 UF 50V +/-20% 1 C271 25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C206 25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C253 25-BFB109-M1X CAP. ELEC 1 UF 50V +/-20% 1 C631 25-BFB478-M1X CAP. ELEC 0.47 UF 50V +/-20% 1 C208 25-BFB479-M1X CAP. ELEC 4.7 UF 50V +/-20% 1 C101 25-BFB479-M1X CAP. ELEC 4.7 UF 50V +/-20% 1 C124 34-A109K0-1IX COIL CHOKE 1 UH +/-10% 1 L121 34-A109K0-1IX COIL CHOKE 1 UH +/-10% 1 L141 27-MBC474-J0X CAP. M.P.E 0.47UF 63V +/-5% 1 C251 10-PC574J-DJX DIODE ZENER UPC 574J 1 D111 27-AGR624-JSX CAP. M.PP 0.62 UF 250V +/-5% 1 C418 62-B166MB-0UN MAIN BD BRACEKT 1 18-CB0822-JNX RES. C.F. 8.2K OHM 1/6W +/-5% 1 R022
Page 23 of 23 CTF6800S

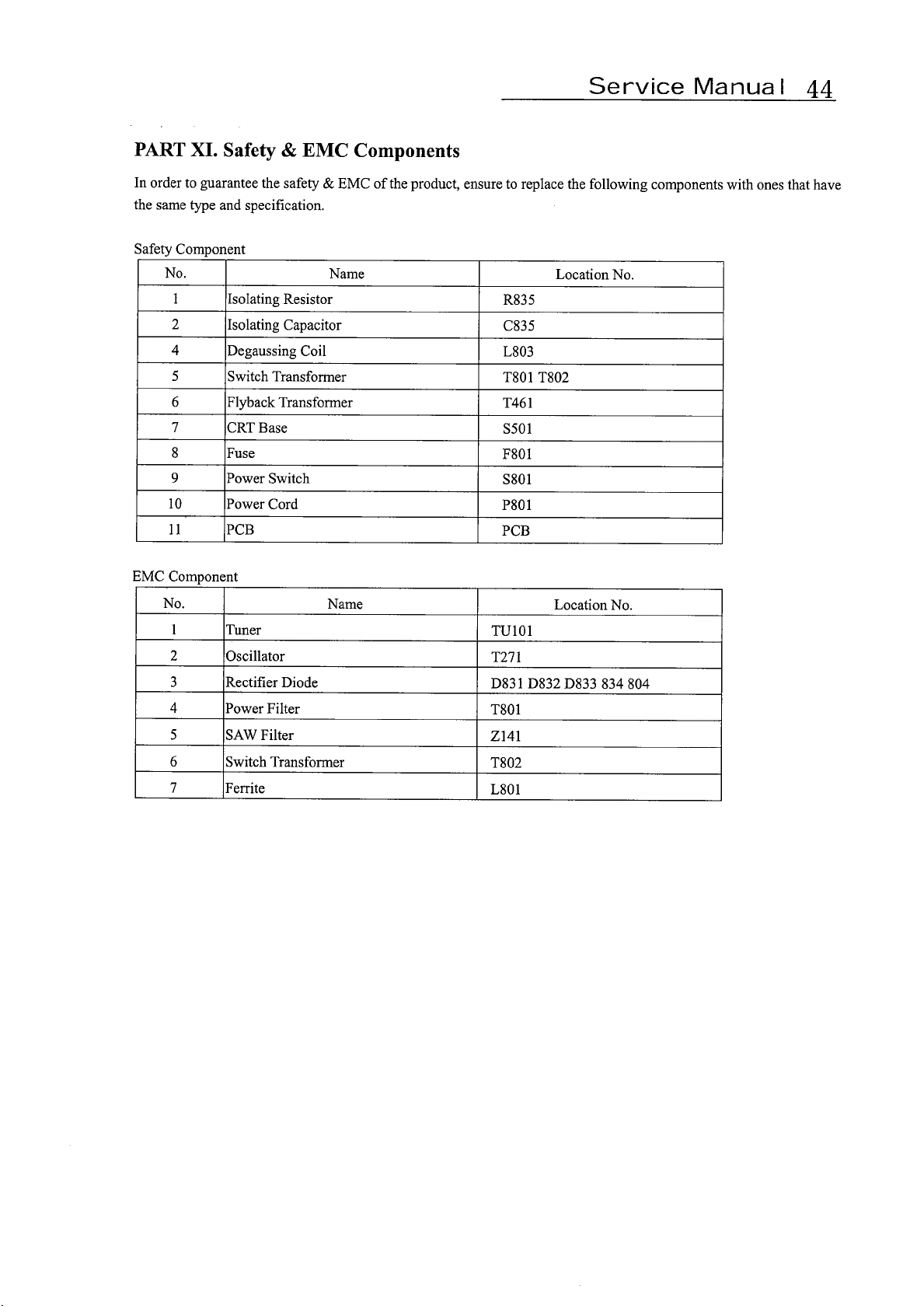

Page 55
