MO128 SWEEX ISDN MODEM 128K PCI
Einleitung
Zuerst herzlichen Dank dafür, dass Sie sich für den Sweex ISDN PCI Adapter entschieden haben. Für die sachgemäße Funktionsweise dieses
Produktes empfehlen wir Ihnen, diese Anleitung zuerst sorgfältig durchzulesen. Sollten trotz dieser Anleitung Schwierigkeiten bei der Installation oder
beim Einsatz des Produktes auftreten, schauen Sie dann bitte im Internet unter www.sweex.com unter der Rubrik service & support nach.
Packungsinhalt
Kontrollieren Sie vor dem Beginn der Installation, ob alle erforderlichen Teile vorhanden sind. In dem Karton sollten sich die folgenden Teile befinden:
• ISDN PCI Adapter
• RJ-45 Kabel
• CD-ROM mit RVS-COM Lite und Panda Anti-Virus Trial-Software
• CD-ROM mit Anleitung und Treibern
Falls eines der oben aufgeführten Teile fehlen sollte, wenden Sie sich bitte an Ihren Lieferanten.
Spezifikationen
• Cologne Chipset
• Plug and Play
• Datengeschwindigkeit bis 128 Kbps
• Multilink PPP kombiniert die beiden ISDN-Leitungen zu 128 K
• Unterstützt: Windows 98SE, 2000 und XP
Ergänzende Spezifikationen
• ISDN Schnittstelle: S/T Schnittstelle ITU-T I.430
• ISDN-Standards: Automatisch (Euro ISDN)
• B-Kanal-Protokoll: ML-PPP asynchron nach synchron HDLC transparent, PPP asynchron nach synchron HDLC transparent
13
S W E E X . C O M
14
Deutsche Version
Installation der Hardware
Treffen Sie vor dem Installieren der Hardware die folgenden Vorsorgemaßnahmen:
1. Stellen Sie sicher, dass der PC ausgeschaltet ist und keine Netzwerkspannung vorliegt.
2. Ziehen Sie auch die Drucker- und Monitorkabel heraus (sie haben ihre eigene Stromversorgung), um absolut sicherzugehen, dass der PC
spannungsfrei ist.
3. Schrauben Sie jetzt das Computergehäuse ab.
4. Entfernen Sie jegliche statische Elektrizität, die Sie möglicherweise an Ihrem Körper mit sich tragen. Dies tun Sie, indem Sie beispielsweise
ein (blankes) Rohr der Zentralheizung oder ein ungestrichenes Wasserrohr anfassen. Bitte achten Sie darauf, dass Sie keinen magnetischen
Schraubenzieher verwenden dürfen. Berühren Sie noch kurz den Eisenrahmen des PC-Gehäuses. Berühren Sie möglichst wenig Kontaktpunkte des
PCs, der PC-Karte oder des Speichers.
5. Machen Sie einen unbesetzten PCI-Steckplatz ausfindig und entfernen Sie die Metallschutzplatte des Computergehäuses vor dem entsprechenden
Steckplatz. Es kann passieren, dass sich die Karte nicht mühelos in den PCI-Steckplatz einführen lässt. Wenden Sie keine übermäßige Kraft an,
wenn dies geschieht, sondern versuchen Sie es an einem anderen freien Steckplatz.
6. Wenn die Karte erfolgreich eingeführt wurde, kontrollieren Sie dann auch, ob sich alle weiteren Karten noch ordnungsgemäß in den PCISteckplätzen befinden. Es kann passieren, dass sich die anderen PCI-Karten durch das Montieren einer PCI-Karte ein wenig nach oben schieben,
wodurch die entsprechenden Karten oder sogar der ganze PC nicht mehr funktionieren.
7. Bringen Sie die entfernte Abdeckung wieder am Computergehäuse an und schließen Sie alle Kabel wieder ordnungsgemäß an.
8. Fahren Sie den PC wieder hoch.
Installation unter Windows 98SE
Nachdem die Karte im System montiert wurde, fahren Sie den PC wieder hoch. Windows wird die Karte erkennen und
das folgende Fenster anzeigen. Klicken Sie hier auf “Weiter” (Next).
Deutsche Version

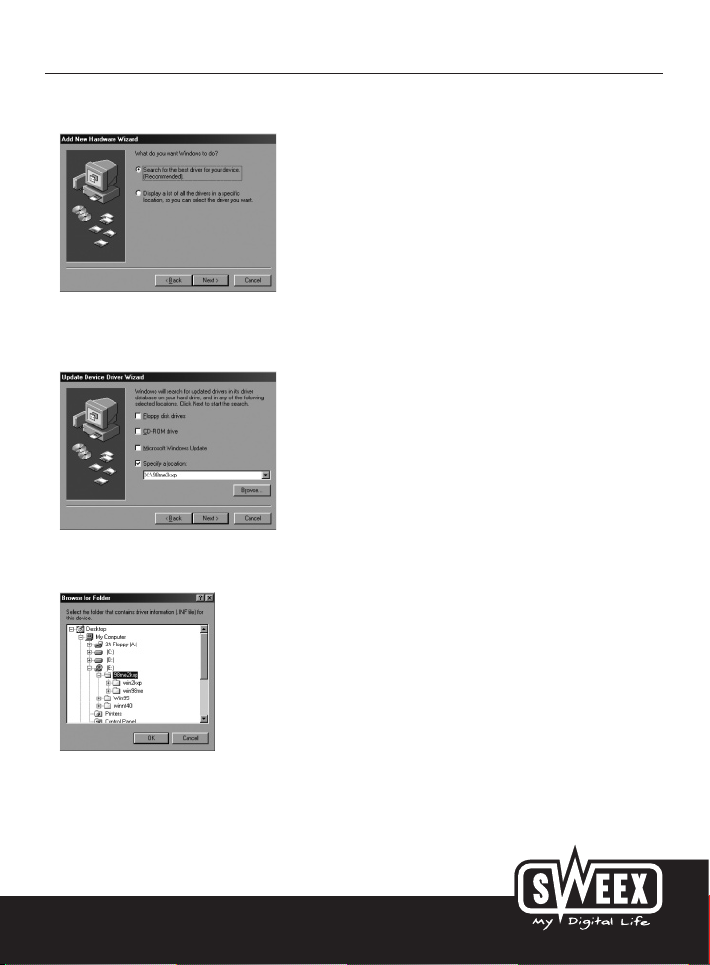

Wählen Sie im folgenden Fenster “Nach dem besten Treiber suchen” aus (Search for the best driver”) und klicken Sie auf “Weiter” (Next).
Im nächsten Fenster aktivieren Sie “Einen Speicherort spezifizieren:” (Specify a location).
Geben Sie darunter “X:\98me2kxp “ ein. (X stellt dabei den Buchstaben Ihres CD-ROM-Laufwerkes dar. Bei Ihnen wird es sich um
einen anderen Buchstaben handeln). Legen Sie die Sweex CD-ROM in das CD-ROM-Laufwerk ein und klicken Sie auf “Weiter” (Next).
Oder klicken Sie auf die Schaltfläche “Durchsuchen” (Browse). Klicken Sie auf das CD-ROM-Laufwerk und dort auf den Ordner “98me2kxp” und
klicken Sie auf “OK” (OK). Sie kehren dann zurück zum oben stehenden Fenster. Klicken Sie dort auf “Weiter” (Next).
15
