Stihl SG 51, SG 71 Instruction Manual [en, fr]

STIHL SG 51, 71

Instruction Manual
Notice d’emploi

G Instruction Manual

1 - 18

F Notice d’emploi

19 - 37

Contents

English

Guide to Using this Manual 2
Safety Precautions and Working

Techniques 2
Assembling the Unit 6
Harness 7
Controls 9
Filling the Container 10
Spraying 11

Original Instruction ManualPrinted on chlorine-free paper

After Spraying 11
Storing the Machine 11
Inspection and Maintenance by

User 12
Maintenance and Care 14
Main Parts 15
Specifications 16
Troubleshooting 17
Maintenance and Repairs 18
Disposal 18

Printing inks contain vegetable oils, paper can be recycled.

Dear Customer,
Thank you for choosing a quality

engineered STIHL product.
It has been built using modern

production techniques and
comprehensive quality assurance.
Every effort has been made to ensure
your satisfaction and trouble-free use of
the product.

Please contact your dealer or our sales
company if you have any queries
concerning this product.

Your

Dr. Nikolas Stihl

© ANDREAS STIHL AG & Co. KG, 2020

0458-597-8221-A. VB8.G20.

0000006674_012_GB

SG 51, SG 71

This instruction manual is protected by copyright. All rights reserved, especially the rights to reproduce, translate and process
with electronic systems.

1

English

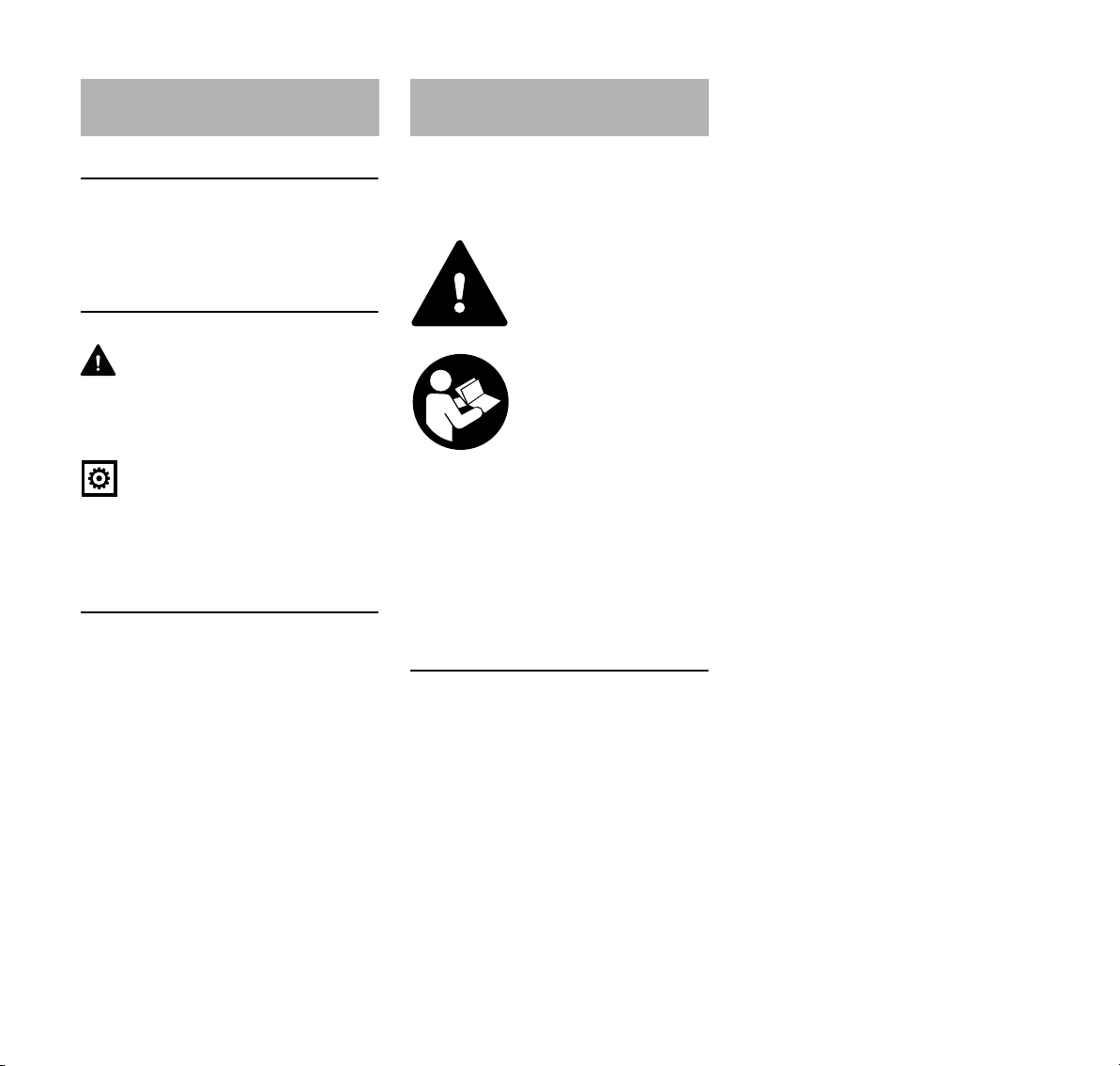

Guide to Using this Manual Safety Precautions and

Working Techniques

Pictograms

All the pictograms attached to the
machine are shown and explained in this
manual.

Symbols in text

WARNING

Warning where there is a risk of an
accident or personal injury or serious
damage to property.

NOTICE

Caution where there is a risk of
damaging the machine or its individual
components.

Engineering improvements

STIHL's philosophy is to continually
improve all of its products. For this
reason we may modify the design,
engineering and appearance of our
products periodically.

Therefore, some changes, modifications
and improvements may not be covered
in this manual.

This instruction manual covers a STIHL
sprayer which is also referred to as the
unit in the descriptions.

Special safety precau­tions must be observed
when working with this
sprayer.

It is important that you
read the instruction man­ual before first use and
keep it in a safe place for
future reference. Non­observance of the
instruction manual may
result in serious or even
fatal injury.

General

Observe all applicable local safety
regulations, standards and ordinances.

If you have not used this model before:
Have your dealer or other experienced
user show you how it is operated or
attend a special course in its operation.

Minors should never be allowed to use
this product.

Keep bystanders, especially children,
and animals away from the work area.

When the sprayer is not in use, put it in
a place where it does not endanger
others. Secure it against unauthorized
use.

The user is responsible for avoiding
injury to third parties or damage to their
property.

Do not lend or rent your sprayer without
the instruction manual. Be sure that
anyone using it understands the
information contained in this manual.

Do not operate your sprayer if any of its
components are damaged. Make sure
that all components are properly sealed
– no leaks.

Pressurize the tank only with the pump
that is installed in the sprayer.

Operate the sprayer only if it is complete
and properly assembled.

To operate this sprayer you must be
rested, in good physical condition and
mental health.

Do not operate the sprayer if you are
under the influence of any substance
(drugs, alcohol) which might impair
vision, dexterity or judgment.

Intended use

The sprayer is suitable for spraying
chemicals and other liquids to control
pests and weeds. Typical areas of
application are in fruit and vegetable
growing, horticulture, plantations,
grassland and the forestry industry.

Only use plant protection products that
are specifically approved for use in
sprayers.

Do not use your sprayer for any other
purpose because of the increased risk of
accidents and damage to the sprayer.
Never attempt to modify your sprayer in
any way since this may result in
accidents or damage to the sprayer.

2

SG 51, SG 71

English

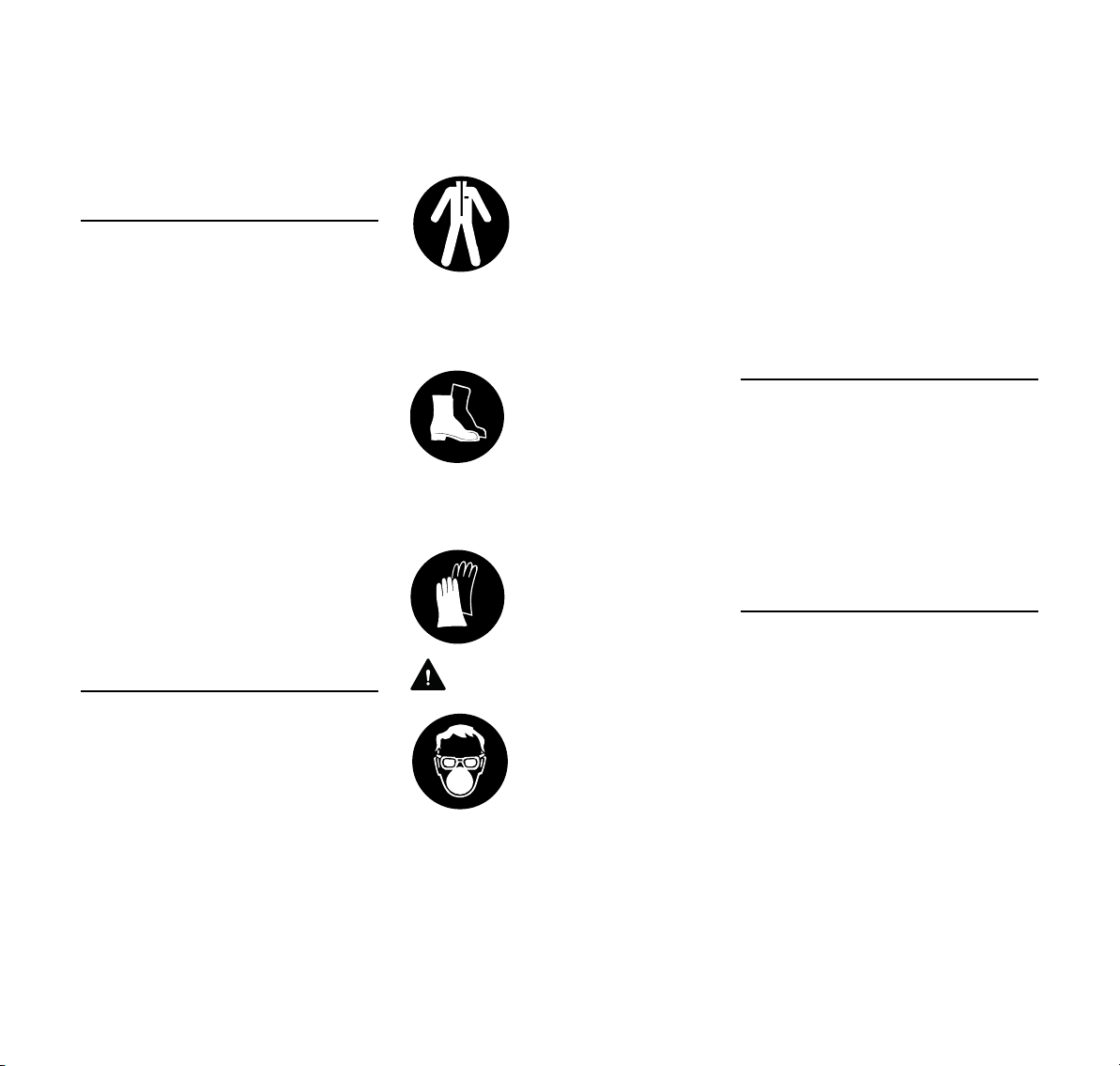

Clothing and Equipment

Wear proper protective clothing and
equipment when using, filling and
cleaning the sprayer. Follow the
chemical manufacturer's instructions
with respect to protective equipment.

Clothing must be snug-fitting but allow
complete freedom of movement.

Immediately change work clothes
contaminated with plant control
chemicals.

For some chemicals it is
necessary to wear imper­meable coveralls.

If you are spraying overhead, wear
impermeable head covering.

Wear impermeable safety
boots with a non-slip sole
which are resistant to
plant control chemicals.

Do not wear sandals or go barefoot.

Wear impermeable
gloves resistant to plant
control chemicals.

WARNING

To reduce the risk of eye
injuries, wear snug-fitting
safety glasses in accord­ance with European
Standard EN 166. Make
sure the safety glasses

are a good fit.
Wear a suitable respirator.
Inhaling plant control chemicals may

endanger your health. Always wear a
suitable respirator to protect yourself
against health risks and allergic
reactions. Observe warnings in the
directions for use of the plant protection
product and all applicable local safety
regulations, standards and ordinances.

Transport

Transporting in a vehicle:
– Properly secure the sprayer to

prevent turnover and damage.

– The tank must be de-pressurized,

empty and clean.

Cleaning

Clean plastic surfaces with a cloth. Do
not use aggressive detergents. They
may damage the plastic.

Do not use a pressure washer to clean
the unit. The solid jet of water may
damage parts of the unit.

Accessories

Only use parts and accessories that are
explicitly approved for this tool by STIHL
or are technically identical. If you have
any questions in this respect, consult a
servicing dealer. Use only high quality
parts and accessories in order to avoid
the risk of accidents and damage to the
tool.

STIHL recommends the use of genuine
STIHL replacement parts. They are
specifically designed to match your
model and meet your performance
requirements.

Never attempt to modify your tool in any
way since this may increase the risk of
personal injury. STIHL excludes all
liability for personal injury and damage
to property caused while using
unauthorized attachments.

Handling Chemicals

Read the instructions supplied with the
plant protection chemical prior to use.
Follow the instructions with respect to
mixing, using, personal protection
equipment, storage and disposal.

Observe legal requirements for handling
plant protection chemicals.

Plant protection chemicals may contain
substances that are harmful to humans,
animals, plants and the environment –
risk of poisoning and risk of serious or
fatal injuries!

Avoid contact with plant protection
chemicals.

SG 51, SG 71

3

English

Plant protection chemicals may be used
only by persons trained in their handling
and the appropriate first-aid measures.

Keep instructions or label of the plant
protection chemical available at all times
in order to inform the doctor about the
chemical concerned in an emergency. In
an emergency, follow the chemical
manufacturer's instructions provided or
on the label. Observe manufacturer's
safety data sheets.

Mixing plant protection chemicals and
filling tank

Use plant protection chemicals only as
specified by the manufacturer.

– Before filling the tank with

ch emica ls, c arry out a t est w ith fr esh
water and check all parts of the
sprayer for leaks.

– Never apply undiluted liquid

concentrates of plant protection
products.

– Mix the plant protection chemical

and fill the tank outdoors only or in
well-ventilated locations.

– Only mix sufficient solution for the

job in hand so that nothing is left
over.

– Do not mix different plant protection

products unless such a mixture is
approved by the manufacturer.

– Mix different chemicals only in

accordance with the manufacturer's
instructions – incorrect mixtures
may produce toxic fumes or
explosive solutions.

– Stand the sprayer on a level surface

– do not fill the tank above the
maximum mark.

– When filling from central water

supply, do not immerse the end of
the hose in the solution – sudden
low pressure in the system may
cause the solution to be sucked
back into the water supply.

– To reduce the risk of injury, do not

fill the sprayer while carrying it.

– Close the tank tightly after filling.

Application
– Work only in the open or in very well

ventilated locations, e.g. open
greenhouses.

– Do not eat, drink or smoke while

working with plant protection
chemicals.

– Never blow through nozzles or other

components by mouth.
– Do not spray in windy conditions.
Too high or too low a spray pressure or

unfavorable weather conditions can
result in the wrong solution
concentration. Overdosing may damage
plants and the environment. Under­dosing may result in unsuccessful plant
treatment.

In order to reduce the risk of damage to
the environment and plants, do not
operate the sprayer:

– if pressure is too high or too low
– in windy conditions
– at temperatures above 40°C in the

shade
– in direct sunlight

In order to reduce the risk of accidents
and damage to the sprayer, never
operate the sprayer with:

– flammable liquids
– viscous or sticky liquids
– caustic or corrosive chemicals
– liquids hotter than 40°C

Storage
– During work breaks, do not leave

the sprayer in the hot sun or near
any heat source.

– Do not store plant protection

chemical in the sprayer for longer
than one day.

– Store and transport plant protection

products only in approved
containers.

– Never store the plant protection

products in containers intended for
foods, drinks or animal feed.

– Do not store plant protection

products with foods, drinks or
animal feed.

– Keep plant protection products out

of the reach of children and animals.

– Store the sprayer empty and clean.

It must not be under pressure.

– Store plant protection products and

power tool in a place secured
against unauthorized use.

– Store the unit in a dry place

protected from frost.

4

SG 51, SG 71

English

8014BA028 KN

271BA003 KN

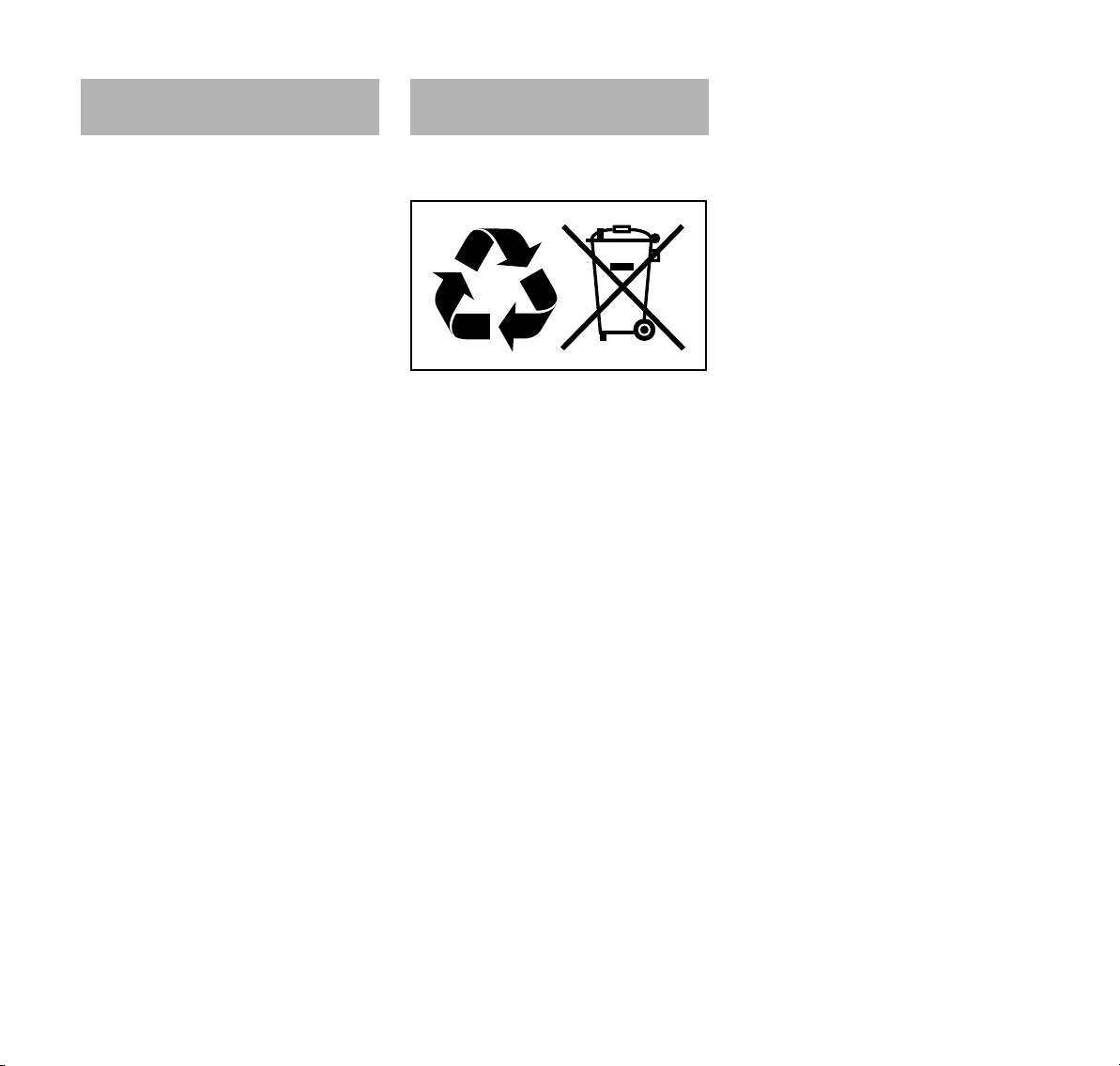

Disposal
Dispose of plant protection chemicals in

accordance with environmental
requirements – follow instructions of
chemical manufacturer.

Never dispose of residual plant
protection products or contaminated
rinsing solutions in waterways, drains,
sewers, street gutters or manholes.

– Dispose of residual chemicals and

used containers in accordance with
local waste disposal regulations.

Holding and Controlling the Unit

Hold the unit upright. To avoid the risk of
chemical leaking from the tank and
causing injury, do not bend forwards.

For emergencies: Practice quickly
opening the fastener on the waist belt
(SG 71 only), loosening the shoulder
straps and setting down the unit. To
avoid damage, do not throw the unit to
the ground when practicing.

During Operation

Work calmly and carefully – in daylight
conditions and only when visibility is
good. Stay alert so as not to endanger
others.

Never work on a ladder or any other
insecure support.

When working in open ground and
gardens take special care to avoid
harming small animals.

To reduce the risk of electrocution,
never work in the vicinity of live wires or
power cables.

Always clean the sprayer before
changing to a different plant protection
product.

After Finishing Work

Check all parts of the unit for leaks.
After finishing work, thoroughly clean the

unit and wash your hands, face and, if
necessary, your clothes.

Keep other persons and animals away
from the areas that have been sprayed
and do not walk on them until the plant
protection chemical has dried.

Carry the unit on your back with both
harness straps – do not hang it over one
shoulder.

Walk slowly forwards as you work –
observe the nozzle outlet at all times –
do not walk backwards – risk of
stumbling.

SG 51, SG 71

Never spray in the direction of
bystanders – risk of injury.

Take special care in slippery conditions
– damp, snow, ice, on slopes or uneven
ground.

Watch out for obstacles: Be careful of
refuse, tree stumps, roots and ditches
which could cause you to trip or stumble.

To reduce the risk of accidents, take a
break in good time to avoid tiredness or
exhaustion.

Maintenance and Repairs

Do not attempt any maintenance or
repair work not described in the
instruction manual. Have all other work
performed by a servicing dealer.

STIHL recommends that you have
servicing and repair work carried out
exclusively by an authorized STIHL
servicing dealer. STIHL dealers are

5

English

regularly given the opportunity to attend
training courses and are supplied with
the necessary technical information.

Only use high-quality replacement parts
in order to avoid the risk of accidents
and damage to the unit. If you have any
questions in this respect, consult a
servicing dealer.

STIHL recommends the use of genuine
STIHL replacement parts. They are
specifically designed to match your
model and meet your performance
requirements.

Always clean and empty the tank and
release pressure in the sprayer before
carrying our any maintenance or repair
work.

When cleaning the tank, tube and hose
system, make sure that other persons
are not endangered by escaping liquid –
risk of injury.

Assembling the Unit

The small hardware required for
assembly is in the tank.

Connecting Hose to Unit

2

1

3

N Push the union nut (1) over the

hose (2).
N Push the hose (2) behind the shaft

and onto the elbow connector (3).
N Slip the union nut (1) onto the elbow

connector (3) and tighten it down

firmly by hand.

Mounting the Spray Gun

3

2

1

N Push the union nut (1) over the

hose (2).

N Push the hose (2) onto the

connector on the gun (3).

0000-GXX-2198-A0

N Tighten down the union nut (1) by

hand.

4

3

0000-GXX-2199-A0

5

0000-GXX-2204-A0

N Push the spray wand (4) into the

connector on the gun (3).

N Tighten down the union nut (5) by

hand.

6

SG 51, SG 71

English

8014BA029 KN

Mounting the Lever

2

C

B

A

1

The length of the handle (1) can be
adjusted (A, B, C) to suit the operator.

N Push the handle (1) into the lever

(2).

2

The lever can be mounted on the left or
right of the unit.

N Push the lever (2) into the shaft (3).

3

2

A
B
C

0000-GXX-2200-A0

5

The position of the lever (2) can varied to
suit the operator’s size.

N Set the distance (A, B or C) as

required.
N Insert retaining pin (4) in the hole in

the shaft (5) to secure the lever (2).

0000-GXX-2201-A0

Harness

4

0000-GXX-2203-A0

N Adjust the harness straps so that

the backplate fits snugly and
securely against your back

Adjusting the Height of Harness Straps

The harness straps can be adjusted to
suit your physique.

2

N Swing the lever (2) upwards.
N Lay the unit on its side.

SG 51, SG 71

0000-GXX-2202-A0

7

English

8014BA008 AS

1

1

2

2

A

B

271BA047 KN

C

D

271BA048 KN

N Use a screwdriver to pry the pin (1)

out of the backplate

N Remove the pin (1) and pull out the

ends of the harness straps (2)

N Fit the ends of the harness

straps (2) in the lower position

N Insert the pin (1) and engage it in

the backplate

Adjusting the Harness Straps

The SG 71 is equipped with a waist/hip
belt (not available in all countries).

8

A Pull the ends of the straps

downward to tighten the harness
B Lift the tabs of the adjusters to

loosen the straps

C Close and lock the quick-release

fastener by pushing it together

D Squeeze the hooks to open the

quick-release fastener

SG 51, SG 71

English

1

6159BA024 KN

2

Controls

Make yourself familiar with how the
controls function before using your
sprayer for the first time.

Lever

Pressurizing the tank

N Operate the pump lever slowly and

steadily with the gun closed –
several strokes are required to build
up pressure.

Transport position

Cap

3

1

There are three measuring cups in the
cap. They can be used to prepare the
plant protection solution.

1 5 ml (0.2 fl.oz)
2 10 ml (0.3 fl.oz)
3 25 ml (0.8 fl.oz)

8014BA014 AS

2

Spray Gun

Unlocking / locking spray gun

8014BA019 AS

N Push locking lever (1) upwards – the

trigger (2) is unlocked and can be
operated.

N Move the pump lever to upright

position until it engages.

SG 51, SG 71

8014BA023 AS

9

English

1

2

6159BA011 KN

max

8014BA013 AS

8014BA012 AS

1

2

max

8014BA011 AS

N Push the locking lever (1)

downwards – the trigger (2) is
locked to reduce the risk of
accidental operation.

Filling the Container

Before filling the tank with chemicals,
carry out a test with fresh water and
check all parts of the sprayer for leaks.

N Fill up with thoroughly mixed plant

protection solution – do not overfill
(no further than max. mark – arrow).

N Stand the sprayer on a level

surface.
N Remove the cap from the tank.

8014BA021 AS

N Fit the cap and tighten it down firmly

with both hands.

N Check the O-ring (1) in the cap (2).
It must be in good condition.

10

SG 51, SG 71

Spraying After Spraying Storing the Machine

English

N Carry the unit on your back with

both harness straps – do not hang it
over one shoulder.

N Operate the pump lever slowly and

steadily with the gun closed –
several strokes are required to build
up pressure.

N Operate the gun and always pay

attention to the optimal working
pressure while spraying.

N If the working pressure drops more

than 0.5 bar (7.25 PSI) , restore it by
operating the pump handle.

Working pressures / spray rates – see
"Specifications".

N Empty the container in a well

ventilated location.
N Rinse the container with clean

water.

N Fill the container with clean water.
N Fit the cap on the container and

tighten it down firmly.
N Pressurize the container and

continue spraying until the container

is empty and no longer under

pressure.

N Secure the unit against

unauthorized use.

N Dry the unit and store it in a place

protected from direct sunlight and
frost.

SG 51, SG 71

11

English

8014BA026 AS

8014BA044 KK

6159BA025 KN

1

2

6159BA026 KN

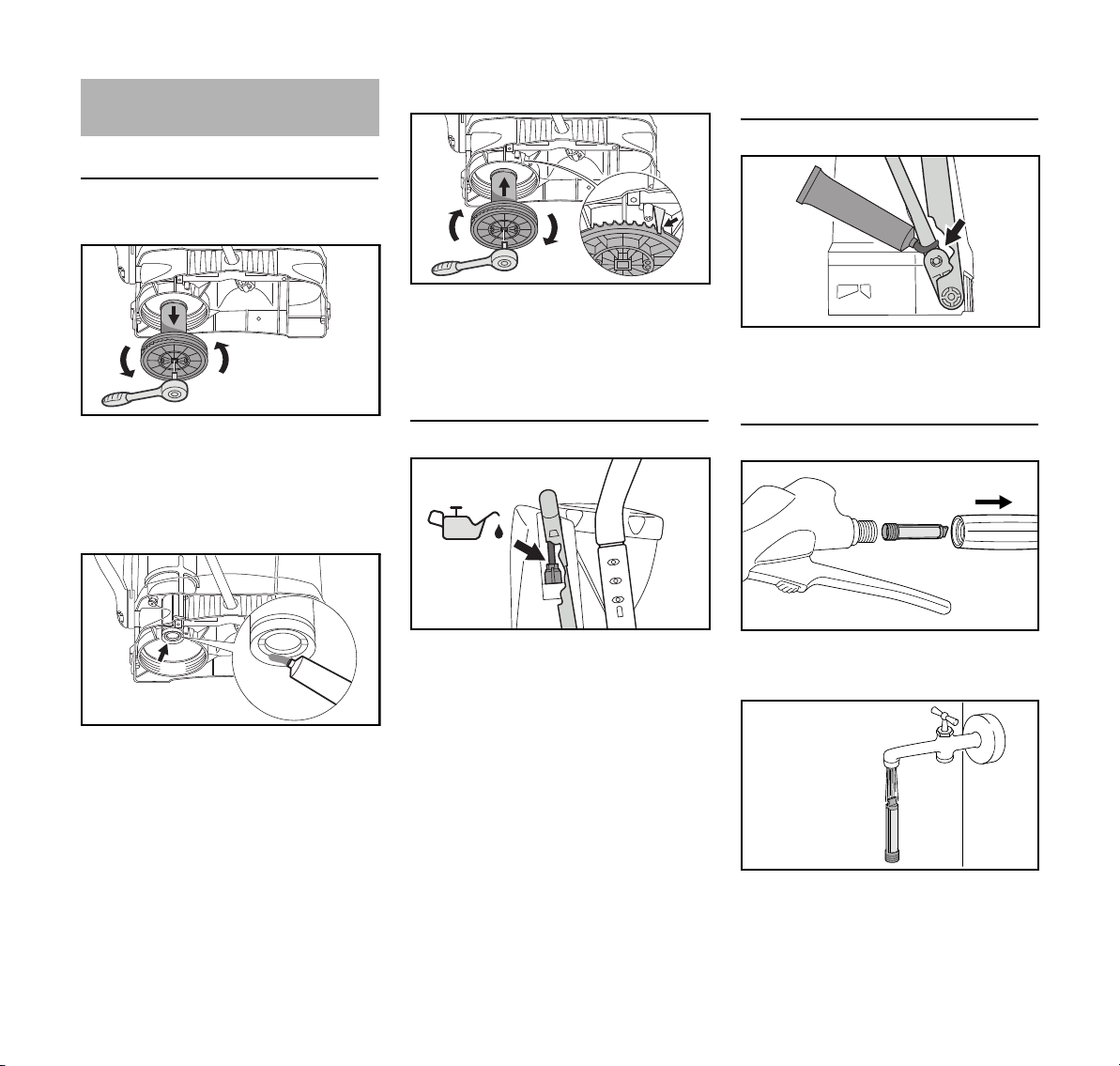

Inspection and Maintenance
by User

Greasing the piston packing

Removal

N Unscrew the pump tube from the

container

The pump cover can be opened using a
1/2" ratchet wrench.

Installing

N Screw the pump tube into the

container until the lug (arrow)

engages in the toothing.

Oil pump rod

8014BA043 KK

Greasing the bearing of the pump lever

8014BA042 KK

N Grease the bearing of the pump

lever

Cleaning the filter

8014BA041 KK

N Grease piston packing with a

lubricating grease

12

N Apply a few drops of resin-free oil to

the pump rod

N Unscrew the handle (1) from the

spray gun and take out the filter (2)

N Rinse out the filter under running

water

SG 51, SG 71

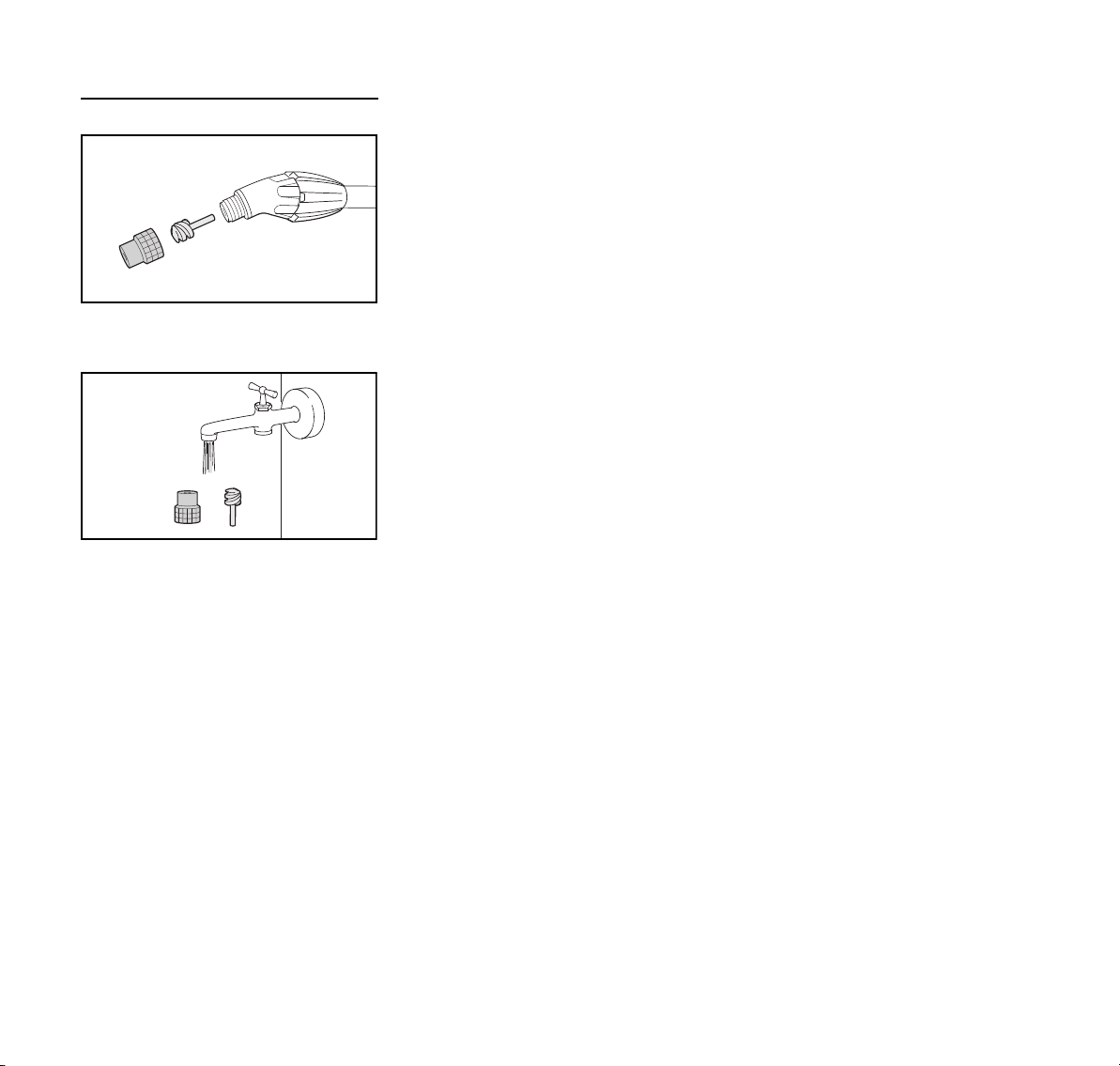

Cleaning the nozzle

6159BA033 ST

2

1

N Unscrew the hollow-cone nozzle (1)

with swirl insert (2)

N Rinse out all parts under running

water and then reassemble

English

6159BA032 ST

SG 51, SG 71

13

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work­ing times are longer, shorten the specified intervals accordingly.

before starting work

after finishing work or daily

weekly

monthly

every 12 months

if problem

if damaged

as required

after 50 refills

Visual inspection (condition,

Complete unit

O-ring in container's cap

Solution container, hose system, wand

Nozzle Clean XX

Filter in spray gun Clean XX X

Piston cup seal Lubricate with grease XX X

Pump rod Lubricate with oil XX

Pump lever bearing Lubricate with grease XX

Safety labels Replace X

leaks)

Clean X

Visual inspection (condition,
leaks)

Drain X

Clean X

X

X

14

SG 51, SG 71

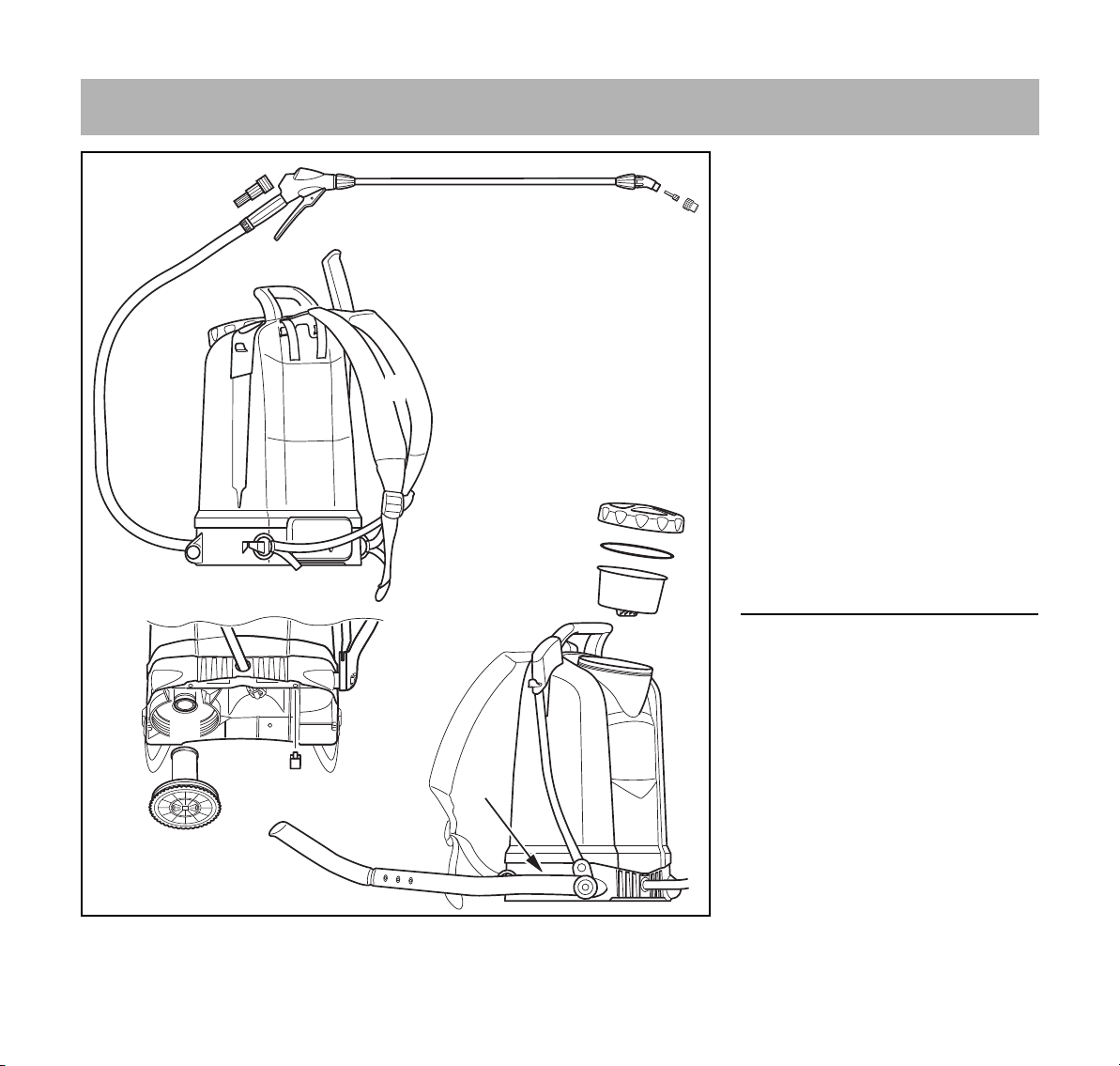

Main Parts

8014BA036 AS8014BA033 AS

1

2

14

15

5

6

4

12

13

3

9

10

11

16

17

#

8

7

English

1 Backplate
2 Harness
3 Hose
4 Filter
5 Spray Gun
6 Spray Wand
7 Swirl Insert
8 Hollow cone nozzle
9 Cap
10 Gasket
11 Strainer
12 Container
13 Hand Lever
14 Grip
15 Pump barrel
16 Piston cup seal
17 Retaining pin
# Serial number

SG 51, SG 71

Definitions

1. Backplate.
Helps to protect the user’s back.

2. Harness.
For carrying the sprayer.

3. Hose.
Feeds the liquid from the container

to the spray gun.

4. Filter in Spray Gun.
Helps prevent impurities entering

and blocking the nozzle.

5. Spray Gun.
Opens and closes the valve. Starts

and stops spray jet.

15

English

6. Spray Wand.
Feeds spray solution to the nozzle.

7. Swirl Insert.
Used together with hollow cone

nozzle, produces a swirl pattern.

8. Hollow cone nozzle.
Produces a conical spray pattern.

9. Cap.
Closes the spray solution container.

10. Gasket.
Seals the container.

11. Strainer.
Helps prevent impurities entering

the container.

12. Container.
Contains the spray solution.

13. Hand Lever.
Pump lever for producing spray

pressure.

14. Grip.
Operates the hand lever.

15. Pump barrel.
Houses pressure pump for

generating pressure.

16. Piston cup seal.
Seals the pump barrel.

17. Retaining pin.
Secures the lever to the shaft.

Specifications

Working Pressures / Spray Rates

Working pressure Flow rate with hol-

low cone nozzle

1.0 bar 0.39 l/min

1.5 bar 0.49 l/min

2.0 bar 0.56 l/min

3.0 bar 0.69 l/min

4.0 bar 0.81 l/min

6.0 bar 0.96 l/min

SG 51 Specifications

Working pressure, max.: 6 bar
Flow volume, max.: 1.4 l/min
Solution capacity, max.: 12 l
Operating temperature,

max.: 40°C
Residual solution in tank: <0.25 l
Recoil force: <20 N
Dry weight: 4.5 kg

SG 71 Specifications

Working pressure, max.: 6 bar
Flow volume, max.: 1.4 l/min
Solution capacity, max.: 18 l
Operating temperature,

max.: 40°C
Residual solution in tank: <0.27 l
Recoil force: <20 N
Dry weight: 4.8 kg

16

SG 51, SG 71

English

Troubleshooting

Before starting, spray the unit empty until the pressure has been completely relieved - when working on the unit, liquid may splash
out uncontrollably if the pressure is not released.

After the work, carry out a test run with clear water.
Fault Cause Remedy
Pressure gauge does not show the

container pressure
Pumping action produces no pressure.

Lever is remarkably easy to operate

Lever blocked or difficult to move down Piston packing not greased Grease piston packing

Tool only sprays when pumping Pressure vessel fully filled with liquid Pump the unit completely empty. Repeat

Nozzle does not spray – pressure in
unit OK

Liquid drips from the nozzle Nozzle / swirl insert / filter blocked Clean nozzle / swirl insert / filter
Jet only – no atomization Swirl insert on the nozzle missing Insert swirl insert into nozzle

1)

STIHL recommends STIHL servicing dealers

Pressure gauge defective Replace pressure gauge

Pump tube damaged Replace pump tube
Valve disc damaged Replace valve discs
Piston packing damaged Replace piston packing

1)

1)

Nozzle / swirl insert / filter blocked Clean nozzle / swirl insert / filter

after 5 fillings at the latest

Nozzle / swirl insert / filter blocked Clean nozzle / swirl insert / filter

Nozzle fouled Cleaning the nozzle

SG 51, SG 71

17

English

000BA073 KN

Maintenance and Repairs Disposal

Users of this machine may only carry out
the maintenance and service work
described in this user manual. All other
repairs must be carried out by a
servicing dealer.

STIHL recommends that you have
servicing and repair work carried out
exclusively by an authorized STIHL
servicing dealer. STIHL dealers are
regularly given the opportunity to attend
training courses and are supplied with
the necessary technical information.

When repairing the machine, only use
replacement parts which have been
approved by STIHL for this power tool or
are technically identical. Only use high­quality replacement parts in order to
avoid the risk of accidents and damage
to the machine.

STIHL recommends the use of original
STIHL replacement parts.

Original STIHL parts can be identified by
the STIHL part number, the {
logo and the STIHL parts symbol K
(the symbol may appear alone on small
parts).

Observe all country-specific waste
disposal rules and regulations.

STIHL products must not be thrown in
the garbage can. Take the product,
accessories and packaging to an
approved disposal site for environment­friendly recycling.

Contact your STIHL servicing dealer for
the latest information on waste disposal.

18

SG 51, SG 71

Table des matières

français

Indications concernant la présente
Notice d'emploi 20

Prescriptions de sécurité et
techniques de travail 20

Assemblage 25
Harnais 26
Éléments de commande 28
Remplissage du réservoir 29
Pulvérisation 30

Notice d'emploi d'origineImprimé sur papier blanchi sans chlore

Après la pulvérisation 30
Rangement 30
Contrôle et maintenance par

l'utilisateur 31
Instructions pour la maintenance et

l'entretien 33
Principales pièces 34
Caractéristiques techniques 35
Dépannage 36
Instructions pour les réparations 37
Mise au rebut 37

L'encre d'imprimerie contient des huiles végétales, le papier

est recyclable.

Chère cliente, cher client,
nous vous félicitons d'avoir choisi un

produit de qualité de la société STIHL.
Ce produit a été fabriqué avec les

procédés les plus modernes et les
méthodes de surveillance de qualité les
plus évoluées. Nous mettons tout en
œuvre pour que cette machine vous
assure les meilleurs services, de telle
sorte que vous puissiez en être
parfaitement satisfait.

Pour toute question concernant cette
machine, veuillez vous adresser à votre
revendeur ou directement à
l'importateur de votre pays.

Dr. Nikolas Stihl

© ANDREAS STIHL AG & Co. KG, 2020

0458-597-8221-A. VB8.G20.

0000006674_012_F

SG 51, SG 71

La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de tra­duction et de traitement avec des systèmes électroniques quelconques.

19

français

Indications concernant la
présente Notice d'emploi

Pictogrammes

Tous les pictogrammes appliqués sur le
dispositif sont expliqués dans la
présente Notice d'emploi.

Repérage des différents types de textes

AVERTISSEMENT

Avertissement contre un risque
d'accident et de blessure ainsi que de
graves dégâts matériels.

AVIS

Avertissement contre un risque de
détérioration du dispositif ou de certains
composants.

Développement technique

La philosophie de STIHL consiste à
poursuivre le développement continu de
toutes ses machines et de tous ses
dispositifs ; c'est pourquoi nous devons
nous réserver tout droit de modification
de nos produits, en ce qui concerne la
forme, la technique et les équipements.

On ne pourra donc en aucun cas se
prévaloir des indications et illustrations
de la présente Notice d'emploi à l'appui
de revendications quelconques.

Prescriptions de sécurité et
techniques de travail

La présente Notice d'emploi se rapporte
à un pulvérisateur STIHL. Dans cette
Notice d'emploi, ce pulvérisateur est
également appelé « appareil ».

Pour travailler avec cet
appareil, il faut respecter
des règles de sécurité
particulières.

Avant la première mise
en service, lire attentive­ment et intégralement la
présente Notice d'emploi.
La conserver précieuse­ment pour pouvoir la
relire lors d'une utilisa­tion ultérieure. Un
utilisateur qui ne respecte
pas les instructions de la
Notice d'emploi risque de
causer un accident
grave, voire même
mortel.

Consignes générales

Respecter les prescriptions de sécurité
nationales spécifiques publiées par ex.
par les caisses professionnelles
d'assurances mutuelles, caisses de
sécurité sociale, services pour la
protection du travail et autres
organismes compétents.

Une personne qui travaille pour la
première fois avec cet appareil doit
demander au vendeur ou à une

personne compétente de lui montrer
comment l'utiliser en toute sécurité – ou
participer à un stage de formation.

Les jeunes encore mineurs ne sont pas
autorisés à travailler avec cet appareil –
une seule exception est permise pour
des apprentis de plus de 16 ans
travaillant sous surveillance.

Veiller à ce que des spectateurs
éventuels, en particulier des enfants, ou
des animaux restent à une distance
suffisante.

Lorsque l'appareil n'est pas utilisé, il faut
le ranger de telle sorte qu'il ne présente
pas de risque pour d'autres personnes.
Assurer l'appareil de telle sorte qu'il ne
puisse pas être utilisé sans autorisation.

L'utilisateur est responsable des
blessures qui pourraient être infligées à
d'autres personnes, de même que des
dégâts matériels causés.

Ne confier l'appareil qu'à des personnes
familiarisées avec ce modèle et sa
manipulation – toujours y joindre la
Notice d'emploi.

Il est interdit d'utiliser l'appareil si ses
composants ne sont pas tous dans un
état impeccable. Faire tout
particulièrement attention à l'étanchéité
de toutes les pièces de l'appareil.

Pour mettre le réservoir sous pression,
utiliser exclusivement la pompe intégrée
dans cet appareil.

N'utiliser l'appareil que s'il est
intégralement assemblé.

L'utilisateur de l'appareil doit être
reposé, en bonne santé et en bonne
condition physique.

20

SG 51, SG 71

français

Il est interdit de travailler avec cet
appareil après avoir consommé de
l'alcool ou de la drogue ou bien après
avoir pris des médicaments qui risquent
de limiter la capacité de réaction.

Utilisation conforme à la destination

Le pulvérisateur convient pour la
pulvérisation de produits liquides
destinés à la lutte contre les parasites
animaux et végétaux, ainsi que des
désherbants. Cet appareil convient pour
les cultures de fruits et de légumes, les
plantations, les pâturages et la
sylviculture.

N'employer que des produits
phytosanitaires autorisés pour
l'application avec des atomiseurs ou des
pulvérisateurs.

L'utilisation de cet appareil pour d'autres
travaux est interdite et risquerait de
provoquer des accidents ou
d'endommager l'appareil. N'apporter
aucune modification à ce pulvérisateur –
cela aussi pourrait causer des accidents
ou endommager l'appareil.

Vêtements et équipement

Pour l'utilisation, le remplissage et le
nettoyage de l'appareil, porter des
vêtements et équipements de protection
réglementaires. En ce qui concerne
l'équipement de protection requis, suivre
les instructions de la Notice d'emploi du
produit phytosanitaire utilisé.

Les vêtements de travail doivent être
assez étroits, sans toutefois limiter la
liberté de mouvement.

Si ses vêtements de travail ont été salis
par des produits phytosanitaires,
l'utilisateur doit immédiatement se
changer.

Pour l'utilisation de cer­tains produits
phytosanitaires, il faut
impérativement porter
une combinaison de pro­tection imperméable.

Pour travailler en hauteur, au-dessus de
la tête, porter en plus un équipement
imperméable protégeant la tête.

Porter des chaussures de
protection à semelle
crantée, imperméables et
insensibles aux produits
phytosanitaires.

Ne jamais travailler pieds nus ou en
sandales.

Porter des gants imper­méables et insensibles
aux produits
phytosanitaires.

AVERTISSEMENT

Étant donné le risque de
blessure des yeux, il faut
impérativement porter
des lunettes de protec­tion couvrant étroitement
les yeux, conformément
à la norme EN 166. Veil­ler à ce que les lunettes
soient parfaitement
ajustées.

Porter un masque respiratoire adéquat.

L'inhalation de produits phytosanitaires
peut être nocive. Pour se protéger
contre le risque d'intoxication ou
d'allergie, porter un masque respiratoire
adéquat. Respecter les indications de la
notice d'emploi du produit phytosanitaire
utilisé, et les prescriptions de sécurité
nationales spécifiques publiées par ex.
par les caisses professionnelles
d'assurances mutuelles, caisses de
sécurité sociale, services pour la
protection du travail et autres
organismes compétents.

Transport

Pour le transport dans un véhicule :
– assurer l'appareil de telle sorte qu'il

ne risque pas de se renverser et
d'être endommagé ;

– le réservoir doit avoir été

préalablement dépressurisé, vidé et
nettoyé.

Nettoyage

Nettoyer les pièces en matière
synthétique avec un chiffon. Des
détergents agressifs risqueraient
d'endommager les pièces en matière
synthétique.

Pour le nettoyage de cet appareil, ne
pas utiliser un nettoyeur haute pression.
Le puissant jet d'eau risquerait
d'endommager certaines pièces de
l'appareil.

SG 51, SG 71

21

français

Accessoires

Monter exclusivement des pièces ou
accessoires autorisés par STIHL pour
cet appareil ou des pièces similaires du
point de vue technique. Pour toute
question à ce sujet, s'adresser à un
revendeur spécialisé. Utiliser
exclusivement des pièces ou
accessoires de haute qualité. En ne
respectant pas ces prescriptions, on
risquerait de causer un accident ou
d'endommager l'appareil.

STIHL recommande d'utiliser des pièces
et accessoires d'origine STIHL. Leurs
caractéristiques sont optimisées tout
spécialement pour cet appareil, et pour
répondre aux exigences de l'utilisateur.

N'apporter aucune modification à cet
appareil – cela risquerait d'en
compromettre la sécurité. STIHL décline
toute responsabilité pour des blessures
ou des dégâts matériels occasionnés en
cas d'utilisation d'équipements
rapportés non autorisés.

Manipulation des produits
phytosanitaires

Avant chaque utilisation, lire la Notice
d'emploi du produit phytosanitaire.
Suivre les indications données pour la
composition du mélange, l'application, le
stockage et l'élimination des produits, et
en ce qui concerne l'équipement de
protection individuel.

Respecter les dispositions légales
applicables à la manipulation de
produits phytosanitaires.

Les produits phytosanitaires peuvent
renfermer des composants nocifs pour
les êtres humains, les animaux, les
plantes et l'environnement – risque
d'intoxication et de lésions graves, voire
mortelles !

Éviter tout contact avec des produits
phytosanitaires.

Les produits phytosanitaires ne doivent
être utilisés que par des personnes
dotées de la formation requise pour la
manipulation de tels produits et pour les
premiers secours nécessaires en cas
d'accident.

L'utilisateur doit toujours tenir à sa
disposition la Notice d'emploi ou
l'étiquette du produit phytosanitaire pour
pouvoir, en cas d'urgence,
immédiatement informer le médecin sur
le produit phytosanitaire en question. En
cas d'accident, suivre les instructions
qui figurent sur l'étiquette ou dans la
Notice d'emploi du produit
phytosanitaire. Consulter à ce sujet les
fiches de données de sécurité du
fabricant !

Composition de la bouillie de produit
phytosanitaire et remplissage du
réservoir

Utiliser le produit phytosanitaire
uniquement comme indiqué par le
fabricant.

– Avant de remplir le réservoir avec

du produit phytosanitaire, effectuer
un essai à l'eau pure et vérifier
l'étanchéité de tous les composants
de l'appareil.

– Ne jamais appliquer des produits

phytosanitaires concentrés sans les
diluer.

– Pour la composition de la bouillie de

produit phytosanitaire et le
remplissage du réservoir, il faut
toujours se tenir en plein air ou dans
des locaux bien ventilés.

– Composer seulement la quantité de

bouillie de produit phytosanitaire
nécessaire, pour éviter les restes.

– Ne mélanger différents produits

phytosanitaires que si cela est
autorisé par le fabricant.

– En mélangeant différents produits

phytosanitaires, suivre les
indications du fabricant des produits
phytosanitaires – des taux de
mélange incorrects peuvent
dégager des vapeurs toxiques ou
composer des mixtures explosives.

– Poser l'appareil sur une surface

plane, de telle sorte qu'il ne risque
pas de se renverser – ne pas remplir
le réservoir au-delà de la marque du
maximum.

– Pour le remplissage avec de l'eau

du robinet, ne pas plonger le flexible
de remplissage dans la bouillie de
produit phytosanitaire – en cas de
dépression soudaine dans les
conduites, le produit liquide
risquerait d'être aspiré dans le
réseau de distribution d'eau.

– Durant le remplissage, ne pas

porter l'appareil sur le corps – risque
de lésion !

–

Après le remplissage, fermer
fermement le bouchon du réservoir.

22

SG 51, SG 71

français

Utilisation
– Travailler uniquement en plein air

ou dans des locaux bien ventilés,
par ex. dans des serres ouvertes.

– Au cours du travail avec des

produits phytosanitaires, il est
interdit de manger, de fumer et de
boire.

– Ne jamais souffler avec la bouche

pour nettoyer des buses ou d'autres
petites pièces.

– Ne pas travailler en cas de vent.
Une pression de pulvérisation excessive

ou insuffisante, de même que des
conditions météorologiques
défavorables peuvent entraîner une
concentration incorrecte du produit
phytosanitaire. Une surdose risque de
nuire aux plantes et à l'environnement.
En cas de dose insuffisante, le
traitement des plantes peut être
inefficace.

Pour éviter de nuire à l'environnement et
aux plantes, ne jamais utiliser cet
appareil :

– avec une pression de travail

excessive ou insuffisante ;

– en cas de vent ;
– en cas de forte chaleur, à plus de

40 °C à l'ombre ;

– en plein soleil.
Pour ne pas endommager l'appareil et,

pour éviter un risque d'accident, ne
jamais utiliser l'appareil avec :

– des liquides inflammables ;
– des liquides visqueux ou adhésifs ;

– des produits caustiques ou acides ;
– des liquides à une température

supérieure à 40 °C.

Rangement
– Lors d'une pause, ne jamais laisser

l'appareil en plein soleil ou à
proximité d'une source de chaleur.

– Ne jamais conserver un reste de

bouillie de produit phytosanitaire
dans le réservoir pendant plus d'une
journée.

– Stocker et transporter les produits

phytosanitaires exclusivement dans
des bidons réglementaires.

– Ne pas conserver les produits

phytosanitaires dans des récipients
normalement utilisés pour des
denrées alimentaires, des boissons
ou des aliments pour animaux.

– Ne pas entreposer les produits

phytosanitaires avec des denrées
alimentaires, des boissons ou des
aliments pour animaux.

– Conserver les produits

phytosanitaires hors de portée des
enfants et des animaux.

– Avant de ranger l'appareil, s'assurer

qu'il a été complètement vidé,
dépressurisé et nettoyé.

– Ranger les produits phytosanitaires

et l'appareil de telle sorte qu'ils
soient hors de portée de toute
personne non autorisée.

– Conserver l'appareil au sec et à

l'abri du gel.

Élimination des déchets
Éliminer le produit phytosanitaire

conformément à la législation et aux
prescriptions pour la protection de
l'environnement – suivre les indications
du fabricant du produit phytosanitaire.

Veiller à ce que les restes de produits
phytosanitaires et les eaux de rinçage
de la machine ne s'écoulent pas dans un
étang, un ruisseau, un égout, un fossé,
un caniveau ou des conduites de
drainage.

– Éliminer les restes de produits et les

bidons vides conformément aux
prescriptions locales applicables à
l'élimination de tels déchets.

SG 51, SG 71

23

français

8014BA028 KN

271BA003 KN

Prise en main et utilisation

Porter l'appareil sur le dos en passant
les sangles du harnais sur les deux
épaules – ne pas le porter sur une seule
épaule.

Toujours travailler en avançant
lentement – toujours surveiller la zone
de sortie de la lance – ne pas marcher à
reculons – pour ne pas risquer de
trébucher !

Maintenir l'appareil à la verticale. Ne pas
se pencher en avant – car du liquide
risquerait de s'écouler du réservoir –
risque de lésion !

Pour parer à toute éventualité :
s'entraîner afin de savoir se dégager
rapidement de l'appareil – ouvrir la
boucle de la ceinture abdominale
(seulement SG 71), détendre les
sangles et poser l'appareil sur le sol.
Lors de cet exercice, ne pas jeter
l'appareil sur le sol, pour ne pas risquer
de l'endommager.

Au cours du travail

Ne jamais diriger le jet du pulvérisateur
vers d'autres personnes – risque de
lésion !

Faire particulièrement attention sur un
sol glissant, mouillé, couvert de neige ou
de verglas – de même qu'en travaillant à
flanc de coteau ou sur un terrain inégal
etc. – risque de dérapage !

Faire attention aux obstacles : souches
d'arbres, racines, fossés ou objets
quelconques qui pourraient se trouver
sur le sol – pour ne pas risquer de
trébucher !

Faire des pauses à temps pour ne pas
risquer d'atteindre un état de fatigue ou
d'épuisement qui pourrait entraîner un
accident !

Travailler calmement, de manière bien
réfléchie – seulement dans de bonnes
conditions de visibilité et d'éclairage.
Prendre les précautions utiles pour
exclure le risque de blesser d'autres
personnes.

Ne jamais travailler sur une échelle ou
sur un échafaudage instable.

En travaillant dans la nature et dans les
jardins, faire attention aux petits
animaux.

Ne pas travailler à proximité de lignes
électriques sous tension – danger de
mort par électrocution !

Pour changer de produit phytosanitaire,
nettoyer préalablement tout l'appareil.

Après le travail

Contrôler l'étanchéité de toutes les
pièces de l'appareil.

Après la fin du travail, bien nettoyer
l'appareil et, au besoin, les vêtements
de travail – et se laver soigneusement
les mains et le visage.

Veiller à ce que des personnes ou des
animaux ne s'approchent pas des
surfaces traitées – avant de pénétrer sur
ces surfaces, attendre que le produit
phytosanitaire ait totalement séché.

24

SG 51, SG 71

français

Maintenance et réparations

Effectuer exclusivement les opérations
de maintenance et les réparations
décrites dans la Notice d'emploi. Faire
exécuter toutes les autres opérations
par un revendeur spécialisé.

STIHL recommande de faire effectuer
les opérations de maintenance et les
réparations exclusivement chez le
revendeur spécialisé STIHL. Les
revendeurs spécialisés STIHL
participent régulièrement à des stages
de perfectionnement et ont à leur
disposition les informations techniques
requises.

Utiliser exclusivement des pièces de
rechange de haute qualité. En ne
respectant pas ces prescriptions, on
risquerait de causer un accident ou
d'endommager l'appareil. Pour toute
question à ce sujet, s'adresser à un
revendeur spécialisé.

STIHL recommande d'utiliser des pièces
de rechange d'origine STIHL. Leurs
caractéristiques sont optimisées tout
spécialement pour cet appareil, et pour
répondre aux exigences de l'utilisateur.

STIHL recommande d'effectuer les
opérations de maintenance et les
réparations exclusivement lorsque
l'appareil est complètement vide et
dépressurisé.

Au nettoyage du réservoir et du système
de tuyaux et de flexibles, veiller à ce que
personne ne risque d'être touché par les
restes de liquide qui s'échappent –
risque de lésion !

Assemblage

Les petites pièces nécessaires pour
l'assemblage se trouvent dans le
réservoir.

Montage du flexible sur l'appareil

2

1

3

N Glisser l'écrou-chapeau (1) sur le

flexible (2).

N Passer le flexible (2) sous l'arbre et

le glisser sur le raccord coudé (3).

N Glisser l'écrou-chapeau (1) sur le

raccord coudé (3) et le serrer à la
main.

Montage du pistolet

3

2

1

N Glisser l'écrou-chapeau (1) sur le

flexible (2).

N Glisser le flexible (2) sur le raccord

du pistolet (3).

N Serrer l'écrou chapeau (1) à la

0000-GXX-2198-A0

main.

4

3

N Glisser la lance (4) dans le raccord

du pistolet (3).

N Serrer l'écrou chapeau (5) à la

main.

0000-GXX-2199-A0

5

0000-GXX-2204-A0

SG 51, SG 71

25

français

8014BA029 KN

Montage du levier

2

C

B

A

1

La poignée (1) peut être ajustée en
longueur (A, B, C) selon la taille de
l'utilisateur.

N Glisser la poignée (1) dans le

levier (2).

2

Le levier peut être monté aussi bien du
côté gauche que du côté droit de
l'appareil.

N Glisser le levier (2) dans l'arbre (3).

3

2

N Placer le levier (2) à la verticale vers

0000-GXX-2200-A0

0000-GXX-2201-A0

le haut.

N Poser l'appareil sur le côté.

2

A
B
C

5

Le levier (2) peut être ajusté en largeur
selon la taille de l'utilisateur.

N Ajuster la distance (A, B ou C).
N Fixer le levier (2) sur l'arbre en

passant la goupille (4) à travers le
trou de l'arbre (5).

4

Harnais

0000-GXX-2202-A0

N Ajuster les sangles du harnais de

telle sorte que la plaque dorsale soit
bien positionnée et s'applique
correctement sur le dos.

Réglage de la hauteur des sangles

0000-GXX-2203-A0

Les sangles du harnais peuvent être
ajustées en hauteur selon la taille de
l'utilisateur.

26

SG 51, SG 71

français

8014BA008 AS

1

1

2

2

A

B

271BA047 KN

C

D

271BA048 KN

N En faisant levier à l'aide d'un

tournevis, dégager la broche (1) de
la plaque dorsale.

N Extraire la broche (1) et tirer les

extrémités des sangles (2) vers le
haut.

N Enfiler les extrémités des

sangles (2) dans la position
inférieure.

N Introduire la broche (1) et la faire

encliqueter fermement dans la
plaque dorsale.

Réglage des sangles

L'appareil SG 71 est équipé, en plus,
d'une ceinture abdominale (pas valable
pour tous les pays).

SG 51, SG 71

A Tirer sur les extrémités des sangles

pour les tendre.

B Soulever le coulisseau de blocage

pour desserrer les sangles.

C Verrouiller le verrouillage rapide en

emboîtant les deux parties l'une
dans l'autre.

D Ouvrir le verrouillage rapide en

repoussant les crochets l'un vers
l'autre.

27

français

1

6159BA024 KN

2

Éléments de commande

Avant la première mise en service, il faut
se familiariser avec le mode de
fonctionnement des éléments de
commande.

Levier

Mise sous pression

N Actionner lentement et

régulièrement le levier de pompage
sans enfoncer la gâchette du
pistolet – actionner le levier
plusieurs fois pour mettre l'appareil
sous pression.

Position de transport

Bouchon

3

1

Le bouchon renferme trois godets que
l'on peut utiliser pour composer le
mélange de produit phytosanitaire.

1 = 5 ml (0,2 oz)
2 = 10 ml (0,3 oz)
3 = 25 ml (0,8 oz)

8014BA014 AS

Pistolet

Déverrouillage / verrouillage du pistolet

2

8014BA019 AS

N Pousser le bouton de sécurité (1)

vers le haut – la gâchette (2) du
pistolet est déverrouillée et peut
être enfoncée ;

N Amener le levier vers le haut jusqu'à

ce qu'il s'encliquette.

28

8014BA023 AS

SG 51, SG 71

N pousser le bouton de sécurité (1)

1

2

6159BA011 KN

8014BA012 AS

1

2

max

8014BA011 AS

vers le bas – la gâchette (2) du
pistolet est verrouillée, ce qui
empêche tout actionnement
accidentel de la gâchette.

français

Remplissage du réservoir

Avant de remplir le réservoir avec du
produit phytosanitaire, effectuer un
essai à l'eau pure et vérifier l'étanchéité
de tous les composants de l'appareil.

N remplir le réservoir avec du produit

phytosanitaire préalablement bien
mélangé – ne pas dépasser le
niveau maximal (flèche) ;

max

8014BA013 AS

N Placer l'appareil sur une surface

plane, de telle sorte qu'il ne risque
pas de se renverser ;

N dévisser le bouchon du réservoir ;

8014BA021 AS

N visser le bouchon et le serrer

fermement à deux mains.

N contrôler le joint (1) du

bouchon (2) ;

Le joint ne doit pas être endommagé.

SG 51, SG 71

29

français

Pulvérisation Après la pulvérisation Rangement

N Porter l'appareil sur le dos en

passant les sangles du harnais sur
les deux épaules – ne pas le porter
sur une seule épaule ;

N actionner lentement et

régulièrement le levier de pompage
sans enfoncer la gâchette du
pistolet – actionner le levier
plusieurs fois pour mettre l'appareil
sous pression ;

N actionner le pistolet et veiller à

toujours maintenir la pression de
travail optimale pour la
pulvérisation ;

N lorsque la pression de travail a

baissé de plus de 0,5 bar (7,25 psi),
il faut redonner quelques coups de
pompe pour rétablir la pression de
travail optimale.

Tableau des pressions de travail / débits
– voir « Caractéristiques techniques ».

N Vider le réservoir à un endroit bien

aéré ;

N rincer le réservoir à l'eau pure ;
N remplir le réservoir avec de l'eau

pure ;

N mettre le bouchon et le serrer

fermement ;

N mettre le réservoir sous pression et

pulvériser l'eau jusqu'à ce que le
réservoir soit vide et que la pression
soit totalement tombée.

N Assurer l'appareil de telle sorte qu'il

ne puisse pas être utilisé sans
autorisation ;

N sécher l'appareil et conserver à

l'abri des rayons du soleil et du gel.

30

SG 51, SG 71

français

8014BA044 KK

8014BA041 KK

6159BA025 KN

1

2

6159BA026 KN

Contrôle et maintenance par
l'utilisateur

Graissage de la coupelle du piston

Démontage

N Dévisser le tube de la pompe du

réservoir.

Le couvercle de la pompe peut être
ouvert à l'aide d'une clé à cliquet de
1/2 pouce.

Montage

N Visser le tube de la pompe dans le

réservoir jusqu'à ce que la languette
(flèche) vienne en prise dans la
denture.

8014BA043 KK8014BA026 AS

Huilage de la tige de la pompe

Graissage du palier du levier de la
pompe

8014BA042 KK

N Graisser le palier du levier de la

pompe.

Nettoyage du filtre

N Graisser la coupelle du piston avec

de la graisse.

SG 51, SG 71

N Appliquer sur la tige de la pompe

quelques gouttes d'huile exempte
de résine.

N Dévisser la poignée (1) du pistolet

et extraire le filtre (2).

N Rincer le filtre sous l'eau du robinet.

31

français

6159BA033 ST

Nettoyage de la buse

2

1

N Dévisser la buse à jet conique

creux (1) avec l'insert tourbillon (2).

N Rincer les pièces sous l'eau du

robinet et les remonter.

6159BA032 ST

32

SG 51, SG 71

français

Instructions pour la maintenance et l'entretien

Les indications ci-après sont valables pour des conditions d'utilisation normales.
Pour des journées de travail plus longues, il faut réduire, en conséquence, les
intervalles indiqués.

avant de commencer le

travail

après le travail ou une fois

par jour

une fois par semaine

une fois par mois

une fois par an

en cas de dérangement

en cas de détérioration

au besoin

au bout de 50 utilisations

Appareil complet

Joint torique du bouchon du réservoir Contrôle visuel (état, étanchéité) X

Réservoir, système de flexible, lance

Buse Nettoyage XX

Filtre du pistolet Nettoyage XX X

Coupelle de piston Graissage XX X

Tige de pompe Huilage XX

Palier du levier de la pompe Graissage XX

Étiquettes de sécurité Remplacement X

Contrôle visuel (état, étanchéité) X

Nettoyage X

Vidage X

Nettoyage X

SG 51, SG 71

33

français

8014BA036 AS8014BA033 AS

1

2

14

15

5

6

4

12

13

3

9

10

11

16

17

#

8

7

Principales pièces

1 Plaque dorsale
2 Harnais
3 Flexible
4 Filtre
5 Pistolet
6 Lance
7 Insert tourbillon
8 Buse à jet conique creux
9 Bouchon du réservoir
10 Joint
11 Tamis
12 Réservoir à bouillie
13 Levier
14 Poignée
15 Tube de pompe
16 Coupelle de piston
17 Goupille de sécurité
# Numéro de série

34

Définitions

1. Plaque dorsale.
Protège le dos de l'utilisateur.

2. Harnais.
Pour porter le pulvérisateur sur le

dos.

3. Flexible.
Amène le liquide du réservoir à

bouillie vers le pistolet.

4. Filtre dans le pistolet.
Empêche la pénétration d'impuretés

qui pourraient obstruer la buse.

SG 51, SG 71

français

5. Pistolet.
Ouvre et ferme la soupape.

Déclenche et arrête la pulvérisation.

6. Lance.
Amène la bouillie à pulvériser vers

la buse.

7. Insert tourbillon.
Utilisé en combinaison avec une

buse à jet conique creux, il produit
un tourbillonnement.

8. Buse à jet conique creux.
Assure la pulvérisation sous forme

de jet conique.

9. Bouchon du réservoir.
Pour fermer le réservoir à bouillie.

10. Joint.
Assure l'étanchéité du réservoir.

11. Tamis.
Empêche la pénétration d'impuretés

dans le réservoir à bouillie.

12. Réservoir à bouillie.
Renferme la bouillie à pulvériser.

13. Levier.
Levier de pompage pour établir la

pression.

14. Poignée.
Pour l'actionnement du levier.

15. Tube de pompe.
Renferme la pompe qui sert à établir

la pression.

16. Coupelle de piston.
Assure l'étanchéité du tube de

pompe.

17. Goupille de sécurité.
Assure la fixation du levier sur

l'arbre.

Caractéristiques techniques

Tableau des pressions de travail / débits

Pression de travail Débit avec buse à

jet conique creux
1,0 bar 0,39 l/min
1,5 bar 0,49 l/min
2,0 bar 0,56 l/min
3,0 bar 0,69 l/min
4,0 bar 0,81 l/min
6,0 bar 0,96 l/min

Caractéristiques techniques SG 51

Pression de travail max. : 6 bar
Débit volumétrique max. : 1,4 l/min
Quantité de remplissage

max. : 12 l
Température de service

max. : 40° C
Quantité résiduelle (pour

des raisons techniques) : <0,25 l
Force de recul : <20 N
Poids à vide : 4,5 kg

Caractéristiques techniques SG 71

Pression de travail max. : 6 bar
Débit volumétrique max. : 1,4 l/min
Quantité de remplissage

max. : 18 l
Température de service

max. : 40° C

Quantité résiduelle (pour
des raisons techniques) : <0,27 l

Force de recul : <20 N
Poids à vide : 4,8 kg

SG 51, SG 71

35

français

Dépannage

Avant de commencer, pulvériser le contenu de l'appareil jusqu'à ce que la pression soit totalement tombée – lors des travaux
touchant l'appareil, si l'on n'a pas préalablement fait tomber la pression, le liquide contenu peut gicler de façon incontrôlée.

Après les travaux, faire un essai de fonctionnement à l'eau pure.
Dérangement Cause Remède
Le manomètre n'indique aucune pres-

sion dans le réservoir.
Aucune pression ne s'établit au pom-

page. Le levier peut être actionné avec
une facilité inhabituelle.

Le levier est bloqué ou peut difficile­ment être déplacé vers le bas.

L'appareil ne pulvérise du liquide que
lors du pompage.

La buse ne pulvérise pas de liquide –
l'appareil étant sous pression.

Du liquide goutte de la buse. Buse / insert tourbillon / filtre obstrué Nettoyer la buse / l'insert tourbillon / le

Seulement jet de liquide – sans
pulvérisation

1)

STIHL recommande de s'adresser au revendeur spécialisé STIHL

Manomètre défectueux Remplacer le manomètre.

Tube de la pompe endommagé Remplacer le tube de la pompe.
Rondelles de soupapes endommagées Remplacer les rondelles de soupapes
Coupelle du piston endommagée Remplacer la coupelle du piston

1)

Coupelle du piston pas graissée Graisser la coupelle du piston.
Buse / insert tourbillon / filtre obstrué Nettoyer la buse / l'insert tourbillon / le

filtre.

Cuve de pression remplie de liquide Pomper le liquide jusqu'à ce que l'appareil

soit complètement vide. Répéter l'opéra­tion au plus tard après 5 remplissages.

Buse / insert tourbillon / filtre obstrué Nettoyer la buse / l'insert tourbillon / le

filtre.

filtre.
L'insert tourbillon de la buse manque Mettre l'insert tourbillon dans la buse
Buse encrassée Nettoyer la buse.

1)

36

SG 51, SG 71

français

000BA073 KN

Instructions pour les
réparations

L'utilisateur de ce dispositif est autorisé
à effectuer uniquement les opérations
de maintenance et les réparations
décrites dans la présente Notice
d'emploi. Les réparations plus poussées
ne doivent être effectuées que par le
revendeur spécialisé.

STIHL recommande de faire effectuer
les opérations de maintenance et les
réparations exclusivement chez le
revendeur spécialisé STIHL. Les
revendeurs spécialisés STIHL
participent régulièrement à des stages
de perfectionnement et ont à leur
disposition les informations techniques
requises.

Pour les réparations, monter
exclusivement des pièces de rechange
autorisées par STIHL pour ce dispositif
ou des pièces similaires du point de vue
technique. Utiliser exclusivement des
pièces de rechange de haute qualité.
Sinon, des accidents pourraient survenir
et le dispositif risquerait d'être
endommagé.

STIHL recommande d'utiliser des pièces
de rechange d'origine STIHL.

Les pièces de rechange d'origine STlHL
sont reconnaissables à leur référence
de pièce de rechange STIHL, au nom
{ et, le cas échéant, au
symbole d'identification des pièces de
rechange STlHL K (les petites pièces
ne portent parfois que ce symbole).

Mise au rebut

Pour l'élimination des déchets,
respecter les prescriptions nationales
spécifiques.

Les produits STIHL ne doivent pas être
jetés à la poubelle. Le produit STIHL, la
batterie, les accessoires et leur
emballage doivent être mis au
recyclage.

Consulter le revendeur spécialisé STIHL
pour obtenir les informations d'actualité
concernant l'élimination écocompatible
des déchets.

SG 51, SG 71

37

0458-597-8221-A

CDN

GF

www.stihl.com

*04585978221A*

0458-597-8221-A
