SG 21

Használati utasítás2 - 14

magyar

Tartalomjegyzék

1 Ehhez a használati utasításhoz.................. 2

2 Biztonsági előírások és munkatechnika......2

3 A berendezés kiegészítése.........................6

4 Kezelőelemek............................................. 7

5 A berendezés üzembe helyezése...............8

6 A tartály feltöltése....................................... 8

7 Permetezés.................................................9

8 A permetezést követően............................. 9

9 A berendezés tárolása................................ 9

10 Ellenőrzés és karbantartás a felhasználó

által........................................................... 10

11 Karbantartási és ápolási tanácsok............ 11

12 Fontos alkotórészek..................................12

13 Műszaki adatok......................................... 12

14 Üzemzavarok elhárítása........................... 13

15 Javítási tanácsok...................................... 13

16 Eltávolítása............................................... 13

17 EK Megfelelőségi nyilatkozat.................... 13

Tisztelt Vevő! Köszönjük, hogy a STIHL minőségi termékét

választotta. Ez a termék modern gyártási technikával és szé‐

leskörű minőségbiztosítási intézkedések mentén készült. Cégünk mindent megtesz azért, hogy Ön ezzel a berendezéssel elégedett legyen és azzal probléma nélkül dolgozhasson.

Ha a berendezéssel kapcsolatban kérdései len‐ nének, kérjük, forduljon a kereskedőjéhez, vagy közvetlenül cégünk képviseletéhez.

Tisztelettel,

Dr. Nikolas Stihl

1 Ehhez a használati utasí‐

táshoz

1.1 Képjelzések

A berendezésen található összes képjelzés jelentése ebben a használati utasításban részle‐ tesen ismertetett.

1.2 Szövegrészek megjelölése

FIGYELMEZTETÉS

Vigyázat, baleset- és személyi sérülésveszély, valamint jelentős anyagi károk történhetnek.

TUDNIVALÓ

Vigyázat, a berendezés vagy annak egyes alko‐ tórészei megsérülhetnek.

1.3 Műszaki továbbfejlesztés

A STIHL-cég valamennyi gépének és munkaesz‐ közének állandó továbbfejlesztésén fáradozik; ezért a gép alakjára, technikájára és felszerelé‐ sére vonatkozóan a változtatás jogát fenntartjuk.

Ezért az ebben a használati utasításban közöltek alapján, és az ábrák szerint támasztott követelé‐ seinek eleget tenni nem tudunk.

2 Biztonsági előírások és

munkatechnika

Ez a használati utasítás STIHL permetező berendezésre vonatkozik, amely a szövegben berendezésként is szerepel.

A berendezéssel történő munkavég‐ zés során speciális biztonsági tenni‐ valók is adódnak.

Az első üzembe helyezés előtt figyel‐ mesen át kell olvasni a teljes haszná‐ lati utasítást és biztonságos helyen kell őrizni azt a későbbi használathoz. A használati utasításban közölt sza‐ bályok figyelmen kívül hagyása élet‐ veszélyt okozhat.

2.1 Figyelembe veendő általános útmutatások

Tartsa be az adott országban érvényes bizton‐ sági előírásokat, pl. a szakmai szervezetek, a társadalombiztosítási pénztárak, a munkavé‐ delmi hatóságok és hasonlók előírásait.

Aki először dolgozik a berendezéssel: Kérje meg az eladót vagy más szakembert, hogy mutassa be a berendezés biztonságos használatát – vagy vegyen részt szaktanfolyamon.

A berendezéssel fiatalkorúak nem dolgozhatnak – kivéve azokat a 16 éven felüli fiatalokat, akik felügyelet melletti képzésben részesülnek.

Tartsa távol a gyermekeket, az állatokat és a nézelődőket.

Eredeti használati utasítás

0000007179_009_H

Klórmentesen fehérített papírra nyomtatott.

A nyomdafesték növényi olajokat tartalmaz, a papír újból felhasználható.

0458-583-1121-B. VA0.B22.

2 0458-583-1121-B

2 Biztonsági előírások és munkatechnika magyar

Ha a berendezést nem használja, akkor azt úgy állítsa le, hogy senki se legyen veszélyeztetve. A berendezéshez mások ne férhessenek hozzá.

A felhasználó tartozik felelősséggel a más sze‐ mélyeket vagy azok tulajdonát érintő balesete‐ kért, illetve veszélyekért.

A berendezést csakis olyan személyeknek adja át vagy kölcsönözze, akik ezt a modellt és annak kezelését jól ismerik – a használati utasítást is mindig adja át.

A berendezés üzemeltetésére csak akkor kerül‐ jön sor, ha annak összes alkotórésze sértetlen. Különösen ügyeljen a berendezés alkatrészeinek tömítettségére.

A tartályt csak a berendezésbe szerelt szivattyú‐ val szabad nyomás alá helyezni.

A berendezést csak teljesen összeszerelt álla‐ potban működtesse.

Aki a berendezéssel dolgozik, legyen kipihent, egészséges és jó állapotban.

Alkohol fogyasztása és gyógyszerek bevétele után, amelyek a reakcióképességet csökkentik, vagy drogok használata után, tilos a berendezés‐ sel dolgozni.

2.2 Rendeltetésszerű használat

A permetező berendezés folyékony gomba- és rovarölő szerek, valamint gyomirtók kiszórására alkalmas. Felhasználási területek: gyümölcs- és zöldségültetvények, kertészetek, legelők és erdészetek.

Csak olyan növényvédő szert szórjon ki, amelyik engedélyezett permetező berendezésekhez.

A berendezés más célra való használata tilos, mivel az baleseteket, vagy a berendezés károso‐ dását okozhatja. A permetező berendezésen semmiféle változtatás nem végezhető - az is baleseteket vagy a berendezés károsodását okozhatja.

2.3 Ruházat és felszerelés

A berendezés használata során, a feltöltésénél és tisztításánál viseljen előírásszerű ruházatot és felszerelést. Tartsa be a növényvédő szer hasz‐ nálati útmutatójában a védőfelszerelésre vonat‐ kozókat.

A munkaruházat legyen szoros, és ne akadá‐ lyozza a munkában.

A növényvédő szerrel beszennyeződött munka‐ ruhát azonnal cserélje le.

A fejmagasság feletti munkáknál folyadéknak ellenálló fejfedőt is kell viselni.

Soha ne dolgozzon mezítláb, vagy szandálban.

Viseljen alkalmas légzésvédőt. A növényvédő szer belégzése egészségkárosító

lehet. Az egészségkárosodás és allergiás reak‐ ciók elkerülése érdekében viseljen légzésvédő maszkot. Tartsa be a növényvédő szer haszná‐ lati útmutatóját, a nemzeti biztonsági előírásokat pl. a szakmai szervezetek, betegbiztosítók, mun‐ kavédelmi hatóságok és más egyebek előírásait.

2.4 Szállítás

Járművekben történő szállításkor:

–

2.5 Tisztítás

A műanyag alkatrészeket tisztítsa meg egy ronggyal. A dörzshatású tisztítószerek könnyen megrongálhatják a műanyagot.

A tisztításhoz ne használjon magasnyomású tisztítót. Az erős vízsugár megrongálhatja az alkatrészeket.

2.6 Tartozékok

Csakis olyan vágószerszámokat vagy adaptere‐ ket használjon, amelyek használata a STIHL cég ehhez a motoros berendezéshez engedélyezett, vagy amelyek műszaki szempontból egyenérté‐ kűek. Az ezzel kapcsolatos kérdéseikkel fordulja‐ nak a szállítóhoz. Csak kiváló minőségű alkatré‐

Egyes növényvédő szerek esetében folyadéknak ellenálló védőruházatot kell viselni.

A lábbeli legyen folyadéknak és növényvédő szernek ellenálló, a talpa pedig legyen csúszásmentes.

Viseljen folyadéknak és növényvédő szernek ellenálló munkavédelmi kesztyűt.

FIGYELMEZTETÉS

A szemsérülések veszélyének elkerü‐ lése érdekében az EN 166 szabvány szerinti, szorosan az archoz simuló védőszemüveget kell viselni. Ügyel‐ jen a védőszemüveg szabályos illesz‐ kedésére.

Úgy rögzítse a berendezést, hogy az ne borul‐ jon fel és ne rongálódjon meg. A tartály legyen nyomásmentes, üres és tiszta.

0458-583-1121-B 3

magyar 2 Biztonsági előírások és munkatechnika

Csak annyi növényvédő szert készítsen el,

szeket vagy tartozékokat szabad használni. Különben balesetek történhetnek, vagy károsod‐ hat a berendezés.

A STIHL cég eredeti STIHL alkatrészek és tarto‐ zékok használatát ajánlja. Ezek az alkatrészek a berendezéshez kiválóan alkalmasak, és a fel‐ használó igényeihez vannak szabva.

A berendezésen ne végezzen semmiféle változ‐ tatást – az a biztonságot veszélyeztetheti. Azo‐ kért a személyi sérülésekért és anyagi károkért, amelyek a nem engedélyezett adapterek hasz‐ nálata miatt következnek be, a STIHL semmi‐ nemű felelősséget nem vállal.

2.7 A növényvédő szerek kezelése

Használat előtt mindig olvassa el a növényvédő szer használati útmutatóját. Kövesse a keve‐ résre, a használatra, a személyi felszerelésre, a tárolásra és a hulladékkezelésre vonatkozó előí‐ rásokat.

Tartsa be a növényvédő szerek kezelésére vonatkozó előírásokat.

A növényvédő szereke az emberre, állatra, növényre és a környezetre veszélyes anyagokat tartalmazhat – Mérgezés és életveszélyes sérü‐ lések veszélye!

Kerülje az érintkezést a növényvédő szerrel. A növényvédő szert csak olyan személyek hasz‐

nálhatják, akik megfelelő elsősegély és növény‐ védő szer kezelési oktatásban részesültek.

Állandóan legyen kéznél a növényvédő szer használati útmutatója, vagy a címkéje, hogy vészhelyzetben azonnal tájékoztatni lehessen az orvost. Vészhelyzetben kövesse a növényvédő szer használati útmutatójában, vagy a címkén leírtakat. Tartsa be a gyártó biztonsági adatlap‐ ján szereplőket!

2.7.1 A növényvédő szer elkészítése és

A növényvédő szert csak a gyártó utasításainak megfelelően használja.

–

betöltése

A tartály növényvédő szerrel történő feltöltése előtt végezzen próbaüzemet tiszta vízzel, és ellenőrizze le az összes alkatrész tömítettsé‐ gét. Soha ne szórjon ki hígítatlan, koncentrált folyékony növényvédő szert. A növényvédő szert vagy a szabadban, vagy jól szellőző helyiségekben készítse el és töltse be.

–

amennyi szükséges, kerülje a fölösleges mennyiséget. A különböző növényvédő szereket csak akkor

–

keverje össze, ha azt a gyártó engedélyezi. A különböző növényvédő szerek keverésénél

–

tartsa be a gyártó utasításait – a rossz keve‐ rési arány miatt mérgező gőzök vagy robba‐ násveszélyes keverékek képződhetnek. A berendezést billenésbiztos, sík területre kell

–

helyezni – a tartályt ne töltse a maximális szintjelölés fölé. A vízvezeték-hálózatról történő feltöltésnél a

–

tömlőt ne mártsa a növényvédő szerbe – a vezetékhálózatban lévő alacsony nyomás miatt a folyadék bekerülhet a vezetékháló‐ zatba. Feltöltéskor ne legyen a hátán a tartály –

–

Sérülésveszély! A feltöltés után szorosan zárja le a tartály fed‐

–

elét.

2.7.2 Használat

Csak a szabadban vagy nagyon jól szellőzött

–

helyiségben, pl. nyitott üvegházban dolgoz‐ zon. A növényvédő szerrel történő munka alatt ne

–

étkezzen, ne dohányozzon, ne inhaláljon és ne igyon. A fúvókákat és más kis alkatrészeket soha ne

–

a szájával fújja ki. Szeles időben ne dolgozzon a berendezéssel.

–

Magasabb vagy túl alacsony üzemi nyomás, valamint kedvezőtlen időjárási viszonyok esetén a növényvédő szer koncentrációja eltérhet a sza‐ bályostól. A túladagolás a növény és a környezet károsodásához vezet. Ha a kelleténél kevesebb mennyiséget szór ki, akkor eredménytelen marad a növény kezelése.

A növényi és a környezeti károk elkerülése érde‐ kében ne használja a berendezést:

túl magas vagy túl alacsony üzemi nyomással.

–

szeles időben

–

árnyékban mért 30 °C feletti hőmérsékleten

–

közvetlen napsugárzásnál

–

A berendezés rongálódásának és a balesetek elkerülésének érdekében a berendezésben soha ne használjon:

gyúlékony folyadékot

–

tömítő vagy ragasztó folyadékot

–

maró hatású és savtartalmú szereket

–

folyadékokat, amelyek hőmérséklete 30 °C-nál

–

magasabb

4 0458-583-1121-B

0000-GXX-0010-A0 KN

2 Biztonsági előírások és munkatechnika magyar

2.7.3 Tárolás A munka megszakításakor a berendezést ne

–

tegye ki közvetlen napsugárzásnak és hőfor‐ rásnak. A növényvédő szert soha ne tárolja egy nap‐

–

nál tovább a tartályban. A növényvédő szert csak az erre a célra enge‐

–

délyezett tartályban tárolja és szállítsa. A növényvédő szert ne tárolja olyan edény‐

–

ben, amely élelmiszer, italok és takarmány tárolására szolgál. A növényvédő szert ne tárolja együtt élelmi‐

–

szerrel, italokkal, takarmánnyal. A növényvédő szert zárja el gyermekek és

–

állatok elől. A berendezést kiürítve, nyomásmentesen és

–

megtisztítva tárolja. A növényvédő szert és berendezést úgy

–

tárolja, hogy illetéktelenek ne férhessenek hozzá. A berendezést száraz és fagytól védett helyen

–

tárolja.

2.7.4 Hulladékkezelés

A növényvédő szert előírásszerűen és környe‐ zetkímélő módon ártalmatlanítsa - tartsa be a növényvédő szer gyártójának utasításait.

A növényvédő szer maradékát és a tisztításkor öblítésre használt folyadékot ne öntse a felszíni vizekbe, a lefolyóba, a lefolyó és út menti árkokba, földvájatokba és a dréncsőrendszerbe.

A maradékokat és a már elhasználódott tar‐

–

tályt a helyi hulladékkezelési előírások szerint kezelje.

2.8 A berendezés tartása és veze‐ tése

Akassza a berendezést a hevederrel a bal vál‐ lára. A hevedert ne keresztben a vállára akasztva viselje, hogy vészhelyzetben a beren‐ dezést gyorsan le lehessen rakni.

Úgy tartsa a berendezést, hogy jobb keze a szó‐ rópisztolyon, bal keze pedig a szivattyú fogantyú‐ ján legyen.

Csakis lassan előre haladva dolgozzon – a per‐ metezőcső kilépési felületét állandóan figyelje – ne menjen hátrafelé – Botlásveszély!

A berendezést függőlegesen tartsa – a tartály‐ ban lévő anyag kifolyhat Sérülésveszély!

2.9 Munkavégzés közben

Semmiképpen ne permetezzen mások felé – Sérülésveszély!

Legyen óvatos a jeges talajon, nedvesség, hó, esetén, lejtőkön, egyenetlen felületeken, stb. Csúszásveszély!

Ügyeljen az akadályokra: a trágyamaradványo‐ kra, farönkökre, gyökerekre, árkokra – Botlásve‐ szély!

Idejében tartson munkaszünetet a fáradtság és a kimerültség elkerülése érdekében – Balesetve‐ szély!

0458-583-1121-B 5

0000-GXX-0011-A0 KN

0000-GXX-0012-A0 KN

6159BA004 KN

6159BA005 KN

magyar 3 A berendezés kiegészítése

Nyugodtan és megfontoltan – csak jó fény- és látási viszonyok mellett dolgozzon. Körültekin‐ tően dolgozzon, ne veszélyeztessen másokat.

Létrán állva, instabil helyzetben tilos a munka‐ végzés.

A szabadban, kertben történő munkavégzésnél figyeljen a kis élőlényekre, mert a munkavégzés azokat is veszélyeztetheti.

Ne dolgozzon elektromos vezetékek közelében – Életveszély az áramütés miatt!

Amikor áttér egy másik növényvédő szerre, akkor előtte tisztítsa ki a teljes berendezést.

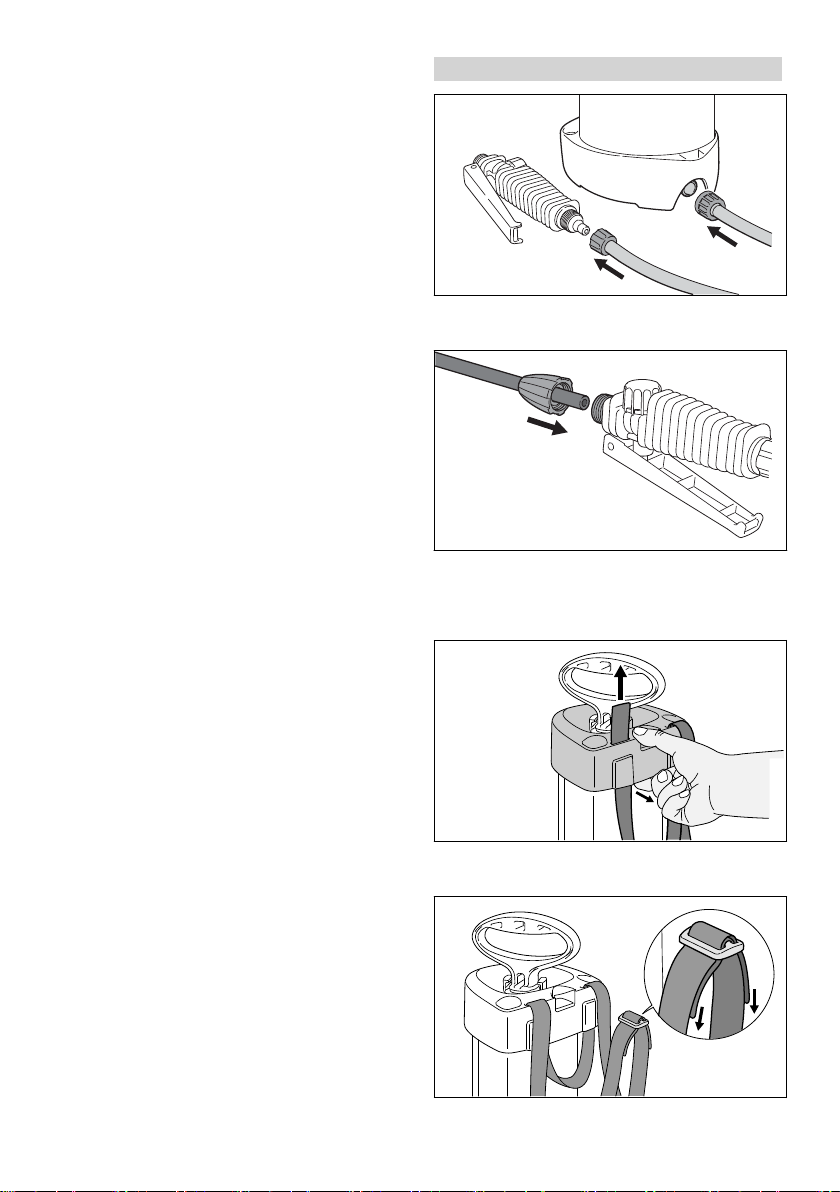

3 A berendezés kiegészítése

► Szerelje a tömlőt (1) a pisztolyra (2). ► Szerelje a tömlőt (1) a tartályra (3).

2.10 Munkavégzés után

Minden alkatrész tömítettségét ellenőrizze. A munka befejezése után alaposan tisztítsa le a

berendezést, a kezeit, az arcát és ha kell a ruhá‐ zatát.

Az embereket és az állatokat tartsa távol a kezelt területtől – csak akkor lépjen a területre, ha a növényvédő szer teljesen megszáradt.

2.11 Karbantartás és javítások

Csak a használati utasításban ismertetett kar‐ bantartási és javítási munkálatokat szabad elvé‐ gezni. Minden más munkát márkaszervizzel végeztessen.

A STIHL javasolja, hogy a karbantartást és a javítást kizárólag STIHL márkaszervizben végez‐ tesse. A STIHL márkaszervizek dolgozói rend‐ szeres továbbképzésen vesznek részt, és isme‐ rik a műszaki információkat.

Kizárólag nagyon jó minőségű alkatrészeket használjon. Különben balesetek történhetnek, vagy károsodhat a berendezés. Az ezzel kapcso‐ latos kérdéseikkel forduljanak a szállítóhoz.

A STIHL az eredeti STIHL alkatrészek használa‐ tát ajánlja. Ezek az alkatrészek a berendezéshez kiválóan alkalmasak, és a felhasználó igényeihez vannak szabva.

Javítási és karbantartási munkákat csak akkor szabad végezni, ha a berendezésben megszün‐ tették a nyomást, továbbá teljesen kiürítették és kitisztították azt.

A tartály, továbbá a cső- és tömlőrendszer tisztí‐ tásakor ügyelni kell arra, hogy a kilépő folyadék maradékai senkit se veszélyeztessenek – Sérü‐ lésveszély!

6 0458-583-1121-B

► Szerelje a szórócsövet (4) a pisztolyra (2).

3.1 Heveder

► Húzza le a csatot a hevederről.

► Kissé húzza ki a házat, majd alulról fűzze át a

hevedert a nyílásokon.

► Fűzze át a heveder végeit a csaton.

6159BA006 KN

6159BA007 KN

6159BA008 KN

6159BA010 KN

4 Kezelőelemek magyar

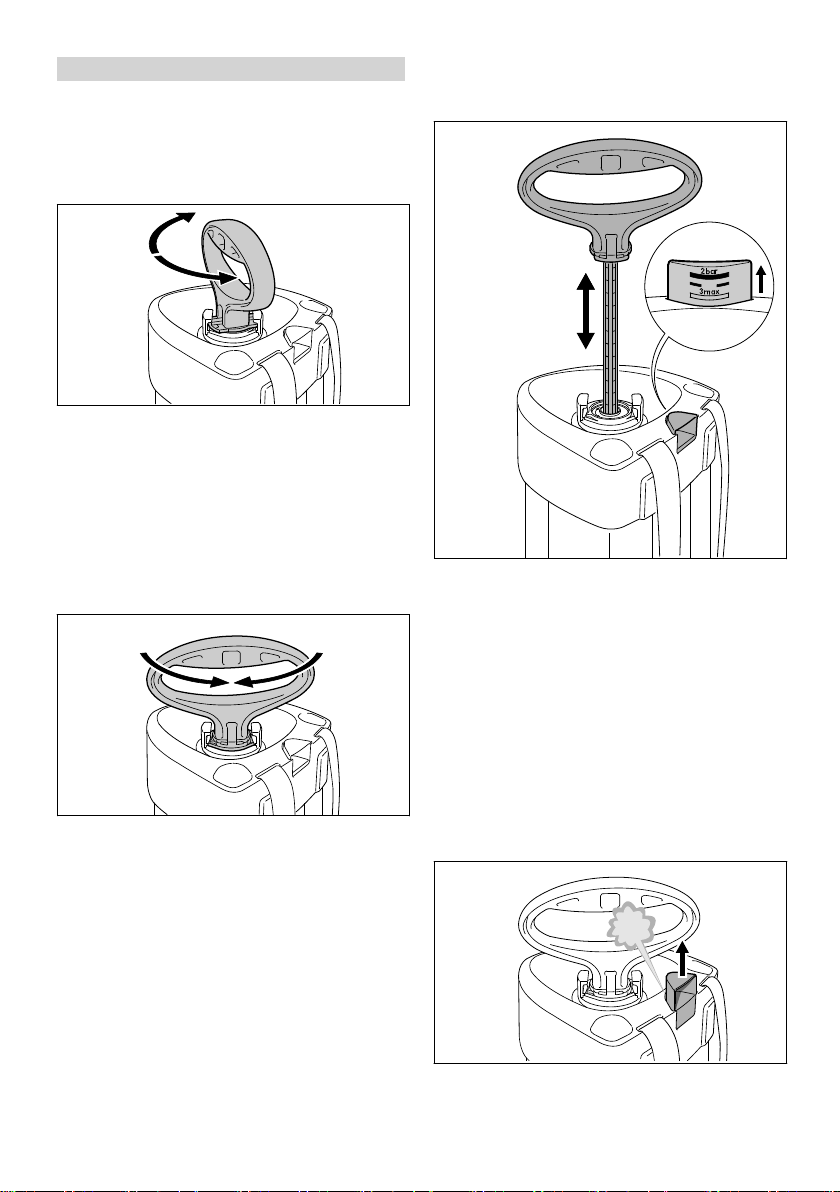

4 Kezelőelemek

Az első üzembe helyezést megelőzően tanulmá‐ nyozza a kezelőelemek működését.

4.2 Tartály

A nyomás létrehozása a tartályban

4.1 Szivattyú

A szivattyú fogantyújának reteszelése

► Nyomja lefelé a szivattyú fogantyúját, majd

forgassa el azt, annyira, hogy az bekattanjon.

A szivattyú fogantyúja reteszelődik:

munkavégzés közben

–

A szivattyúnak a tartályba való becsavarásá‐

–

hoz – azt balról jobbra kell forgatni. A szivattyúnak a tartályból való kicsavarásá‐

–

hoz – azt jobbról balra kell forgatni.

A szivattyú fogantyújának kireteszelése

► Kb. ¼ fordulattal forgassa el a szivattyú fogan‐

tyúját, annyira, hogy az kireteszelődjön és szabadon lehessen azt mozgatni felfelé, illetve lefelé.

A szivattyú fogantyúja kireteszelődik:

nyomás létrehozásához a tartályban

–

► Többször mozgassa fel- és lefelé a szivattyú

fogantyúját – a nyomás a tartályban megnö‐ vekszik.

A dugattyús manométer (1) bevésett skálájáról leolvasható a tartályban lévő nyomás.

Minél nagyobb a nyomás a tartályban, annál magasabbra emelkedik a dugattyús nyomásm‐ érő kijelzője – a maximális üzemi nyomás 3 bar (43,50 psi).

A maximális üzemi nyomás túllépésekor a dugattyús nyomásmérőbe épített biztonsági sze‐ lep megszünteti a túlnyomást.

Szüntesse meg a nyomást a tartályban.

0458-583-1121-B 7

0000-GXX-0013-A0 KN

6159BA009 KN

magyar 5 A berendezés üzembe helyezése

► Teljesen húzza ki a fogantyún található

dugattyús nyomásmérőt – a nyomás megszű‐ nik – várja meg, amíg a tartály teljesen nyo‐ másmentes lesz.

A nyomást a következő esetekben kell megszün‐ tetni:

feltöltés előtt;

–

permetezés után;

–

a tartály ürítése és tisztítása céljából.

–

a valamennyi karbantartási munkát megelő‐

–

zően

4.3 Működtesse a szórópisztoly emeltyűjét.

► Hozzon létre nyomást a tartályban – többször

nyomja fel- és lefelé a szivattyú kireteszelt

► Nyomja át az emeltyűt - folyadék lép ki a fúvó‐

kából.

► Engedje el az emeltyűt - a folyadékellátás

leáll.

5 A berendezés üzembe

helyezése

5.1 Szemrevételezés

A berendezés üzemeltetésére csak akkor kerül‐ jön sor, ha annak összes alkotórésze sértetlen. Különösen a tartály és a tömlőcsatlakozó tömí‐ tettségére kell ügyelni.

5.2 A tömítettség vizsgálata

A vizsgálatot üres tartállyal végezze.

fogantyúját (1), amíg a dugattyús nyomásmé‐ rőn (2) 2 bar nyomás nem látható.

A következő 30 percen belül a tartályban lévő nyomás legfeljebb 0,5 bar (7,25 psi) értékkel csökkenhet. ► Működtesse a szórópisztoly emeltyűjét – a

nyomásnak csökkennie kell.

► Engedje el a szórópisztoly emeltyűjét – a nyo‐

más nem csökkenhet.

► Húzza ki a fogantyún lévő dugattyús nyomás‐

mérőt – a nyomásnak hallhatóan csökkennie kell.

► Teljesen szüntesse meg a nyomást a tartály‐

ban.

6 A tartály feltöltése

A tartály nem állhat nyomás alatt. ► Csavarja ki a szivattyút a tartályból. ► Állítsa a tartályt billenésmentesen egy sík fel‐

ületre.

8 0458-583-1121-B

0000-GXX-0014-A0 KN

0000-GXX-0010-A0 KN

7 Permetezés magyar

► A nyíláson (nyíllal jelölve) keresztül töltse be

az alaposan összekevert permetlét – a betöl‐ tött mennyiség ne lépje túl a maximumot (figyelje a skálát!).

► Csavarja vissza a szivattyút a tartályba.

7 Permetezés

7.1 Szemrevételezés

A berendezés üzemeltetésére csak akkor kerül‐ jön sor, ha annak összes alkotórésze sértetlen. Különösen a tartály és a tömlőcsatlakozó tömí‐ tettségére kell ügyelni.

7.2 Permetezés

► Hozzon létre nyomást – a szivattyú fogantyúját

többször egymás után mozgassa fel- és lefelé, amíg a dugattyús nyomásmérőn a szükséges üzemi nyomás nem látható – lásd: "A nyomás/a mennyiség ellenőrzése".

► A szivattyú fogantyújának reteszelése Az üzemi nyomás/a mennyiségek áttekintése –

lásd: "Műszaki adatok".

► A hevederrel akassza a tartályt a bal vállára. ► Működtesse a szórópisztolyt és mindig ügyel‐

jen az optimális üzemi nyomásra.

► Ha az üzemi nyomás több mint 0,5 bar

(7,25 psi) értékkel csökken, akkor utánpumpá‐ lással vissza kell állítani a megfelelő értéket.

8 A permetezést követően

► Teljesen szüntesse meg a nyomást a tartály‐

ban. ► Csavarja ki a szivattyút a tartályból. ► A tartály kiürítését jól szellőzött helyen

végezze – a tartályban maradt mennyiséget

alkalmas edényben fogja fel. A maradék mennyiséget előírásszerűen és kör‐

nyezetkímélő módon ártalmatlanítsa – tartsa be a növényvédő szer gyártójának az utasításait. ► Tiszta vízzel öblítse ki a tartályt. ► Töltse fel a tartályt tiszta vízzel, majd pumpál‐

jon és permetezzen, amíg a tartály ki nem ürül

és a nyomás teljesen meg nem szűnik. ► Nedves ruhával törölje le a teljes berendezést.

9 A berendezés tárolása

► A szárításhoz és tároláshoz a tartályt és a

szivattyút egymástól elkülönítve kell elhe‐

lyezni. ► A berendezést száraz, napsugárzástól védett

és fagymentes helyen kell tárolni.

0458-583-1121-B 9

6159BA015 KN

6159BA016 KN

6159BA017 KN

6159BA018 KN

magyar 10 Ellenőrzés és karbantartás a felhasználó által

10 Ellenőrzés és karbantartás

a felhasználó által

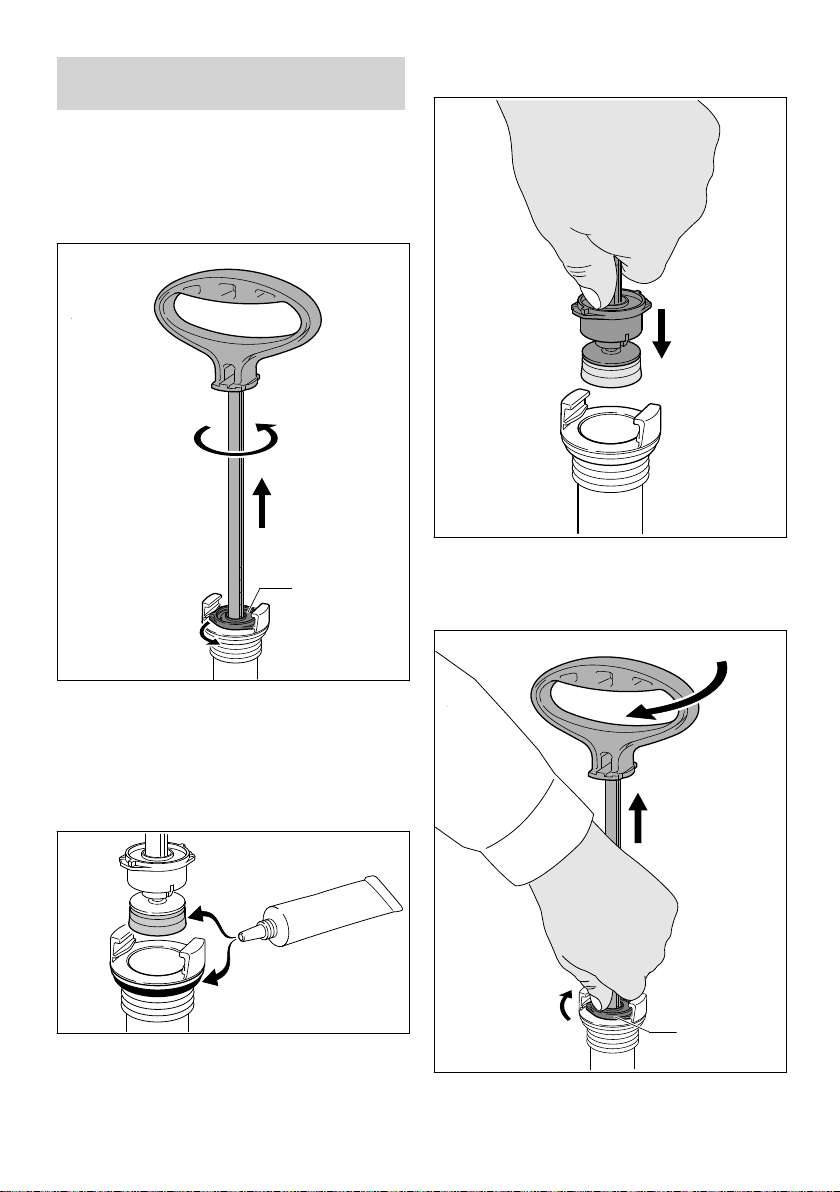

10.1 Szivattyú

Kiszerelés ► Csavarja ki a szivattyút a tartályból ► Fogja meg a szivattyút a henger csövénél és

reteszelje ki a szivattyú fogantyúját.

Beszerelés

► Tolja a vezetődugót (1) a dugattyútömítés‐

sel (2) a henger csövébe (3). ► Hüvelykujjával fogja meg a vezetődugót (1) és

nyomja azt a henger csövébe.

► Ütközésig húzza ki a szivattyú fogantyúját (1)

a henger csövéből (2).

► Húzza meg a szivattyú fogantyúját, majd for‐

dítsa el azt jobbról balra, annyira, hogy a vezetődugó (3) kijöjjön a henger csövéből.

► Húzza ki a dugattyúrudat (4) a henger csövé‐

ből.

► Használatra engedélyezett kenőzsírral kenje

be a dugattyú tömítőkarmantyúját és az Ogyűrűt

► Ütközésig húzza ki a szivattyú fogantyúját (1).

10 0458-583-1121-B

0000-GXX-0015-A1

0000-GXX-0016-A0 KN

11 Karbantartási és ápolási tanácsok magyar

► Forgassa el a szivattyú fogantyúját (1) balról

jobbra – annyira, hogy a vezetődugó (2) bekat‐ tanjon a henger csövébe.

► Nyomja lefelé a szivattyú fogantyúját (1) és

reteszelje azt.

► Csavarja vissza a szivattyút a tartályba

► Szerelje le a kúpos szórásképű üreges fúvó‐

kát (1) a perdítőbetéttel (2) és a szűrővel (3) a

szórócsőről.

10.2 A szűrő és a fúvóka tisztítása

► Folyó vízben öblítse le az alkatrészeket, majd

ismét szerelje össze azokat

11 Karbantartási és ápolási tanácsok

Az adatok szokásos használati körülményekre vonatkoznak. Hosszabb napi munkaidő esetén a megadott intervallumokat megfelelően csökken‐ teni kell.

hetente

munkakezdés előtt

évente

havonta

szükség esetén

károsodás esetén

üzemzavar esetén

Teljes berendezés Szemrevételezés

Tartály, tömlőrendszer, szó‐ rócső

Szórófej Tisztítás X X Szűrő Tisztítás X X X Dugattyútömítés Zsírozás X X X O-gyűrű Zsírozás X X Biztonsági matrica Csere X

(állapot, tömítés) Tisztítás X Ürítés X Tisztítás X

munkavégzés után, ill. naponta

0458-583-1121-B 11

50 használatot követően

0000-GXX-0017-A1

magyar 12 Fontos alkotórészek

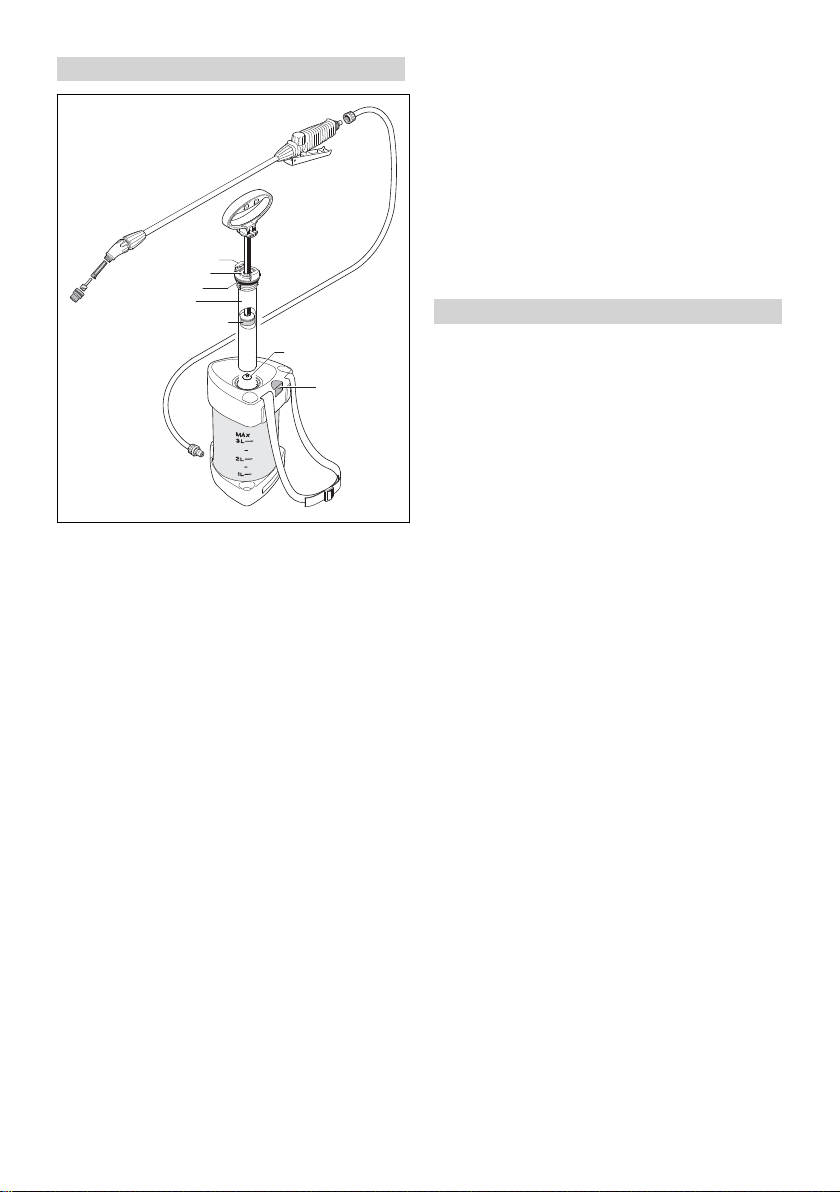

12 Fontos alkotórészek

1 Kúpos szórásképű üreges fúvóka 2 Perdítőbetét 3 Szűrő 4 Szögdarab 5 Hollandi anya 6 Szórócső 7 Szórópisztoly 8 Kar 9 Tömlő 10 A szivattyú fogantyúja 11 Dugattyúrúd

12 A szivattyúhengeren lévő reteszelés 13 Vezetőtüske 14 O-gyűrű 15 Szivattyúhenger 16 Dugattyú tömítőkarmantyúja 17 Szeleptárcsa 18 Dugattyús nyomásmérő/biztonsági szelep 19 Tartály 20 Heveder

13 Műszaki adatok

13.1 Az üzemi nyomás/a mennyisé‐

gek áttekintése

Munkanyomás Átfolyó mennyiség kúpos

1,5 bar (21,75 psi) 0,49 l/min (29,9 cu. in./min) 2,0 bar (29,0 psi) 0,56 l/min (34,2 cu. in./min) 3,0 bar (43,51 psi) 0,69 l/min (42,1 cu. in./min)

13.2 Műszaki adatok

Munkanyomás, max.: 3 bar

Térfogatáram, max.: 1,0 l/min

Betöltendő mennyiség, max.: 3 l

Teljes űrtartalom: 4,2 l

Üzemi hőmérséklet, max.: 30° C

technikai maradék mennyi‐ ség: Visszalökő erő: <5 N

Önsúly: 1,2 kg

szórásképű üreges fúvóká‐ val

(43,50 psi)

(61 cu. in./min)

(0,8 US gals)

(1,1 US gals)

(86 °F) <0,04 l (1,4 oz.)

(1,1 lbf.)

(2,6 lbs.)

12 0458-583-1121-B

000BA073 KN

14 Üzemzavarok elhárítása magyar

14 Üzemzavarok elhárítása

A munka megkezdése előtt ürítse ki a berendezést, annyira, hogy abban teljesen megszűnjön a nyo‐ más – a berendezésen végzett munka során ellenőrizetlenül folyadék freccsenhet ki, ha a berende‐ zésben még van nyomás. A munka befejezését követően próbálja ki a berendezést tiszta vízzel.

Üzemzavar Oka Megoldás Nem jön létre nyomás pumpá‐

láskor.

A permetezés csak sugárban történik – nincs porlasztás

A fúvóka nem szór – van nyo‐ más a tartályban

Folyadék hatol a szivattyúba. Bepiszkolódott vagy megrongáló‐

A dugattyús nyomásmérő nem mutat nyomást a tartály‐ ban, a biztonsági szelep túl korán lép működésbe.

15 Javítási tanácsok

Ennek a berendezésnek a kezelője csakis azo‐ kat a karbantartási és javítási munkálatokat végezheti el, melyek ebben a használati utasí‐ tásban leírtak. Az ezen túlmenő javításokat csa‐ kis a szakkereskedés végezheti.

A STIHL-cég azt ajánlja, hogy a karbantartási munkálatokat és a javításokat csakis a STIHLszakkereskedéssel végeztessük el. A STIHLszakkereskedések dolgozói rendszeres továb‐ bképzésen vesznek részt, és ott a műszaki ismertetések is rendelkezésre állnak.

A javítások esetén csakis olyan alkatrészek beszerelése engedélyezett, melyeket a STIHLcég ehhez a berendezéshez kifejezetten enge‐ délyezett, vagy melyek technikai szempontból egyenértékűek. Kizárólag nagyon jó minőségű alkatrészeket alkalmazzunk. Máskülönben bale‐ setek történhetnek, vagy a berendezés megsé‐ rülhet.

A STIHL-cég az eredeti STIHL alkatrészek hasz‐ nálatát ajánlja.

Az eredeti STlHL alkatrészek a STlHL alkatrészszámról, a { írásmódról, és általában a STlHL K alkatrészjelről (kisebb alkatrészeken ez a jel egymagában is állhat) felismerhetőek.

A szivattyún nincs szorosan becs‐ avarva.

Megrongálódott a szivattyúban lévő O-gyűrű

Megrongálódott a dugattyú tömítő‐ karmantyúja.

Nincs perdítőbetét a fúvókában Tegye a perdítőbetétet a fúvó‐

Eltömődött a fúvóka/a perdítőbetét és/vagy a szűrő.

dott a szeleptárcsa. Meghibásodott a dugattyús nyo‐

másmérő.

Csavarja be a szivattyút annak reteszelt fogantyújával.

Cserélje ki az O-gyűrűt.

Cserélje ki a dugattyútömítést.

kába. Tisztítsa meg a fúvókát/a perdí‐

tőbetétet és/vagy a szűrőt. Tisztítsa meg vagy cserélje ki a

szeleptárcsát. A berendezés cseréje

16 Eltávolítása

A hulladékkezeléssel kapcsolatos információk a helyi hatóságoknál vagy STIHL márkaszervizben beszerezhetők.

A szakszerűtlen ártalmatlanítás károsíthatja az egészséget és megterhelheti a környezetet.

► A STIHL termékeket a csomagolással együtt

vigye el újrahasznosítás céljából egy megfe‐

lelő gyűjtőhelyre a helyi előírásoknak megfe‐

lelően. ► Tilos a háztartási szemétbe kidobni.

17 EK Megfelelőségi nyilatko‐

zat

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Németország

0458-583-1121-B 13

magyar 17 EK Megfelelőségi nyilatkozat

teljes felelőssége tudatában nyilatkozik, hogy a Kivitel: Permetező készülék

Gyártó márkaneve: STIHL Típus: SG 21 Sorozatszám: 4255

megfelel a 2006/42/EK irányelv vonatkozó előírá‐ sainak.

A műszaki dokumentációt őrzi: ANDREAS STIHL AG & Co. KG

Produktzulassung Waiblingen, 2020.02.03. ANDREAS STIHL AG & Co. KG nevében

Dr. Jürgen Hoffmann Osztályvezető Produktzulassung Termékszabá‐

lyozás

14 0458-583-1121-B

17 EK Megfelelőségi nyilatkozat magyar

0458-583-1121-B 15

www.stihl.com

*04585831121B*

0458-583-1121-B
