Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL
entschieden haben. Wir entwickeln und
fertigen unsere Produkte in Spitzenqualität
entsprechend der Bedürfnisse unserer
Kunden. So entstehen Produkte mit hoher
Zuverlässigkeit auch bei extremer
Beanspruchung.
STIHL steht auch für Spitzenqualität beim
Service. Unser Fachhandel gewährleistet
kompetente Beratung und Einweisung
sowie eine umfassende technische
Betreuung.
Wir danken Ihnen für Ihr Vertrauen und
wünschen Ihnen viel Freude mit Ihrem
STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN
UND AUFBEWAHREN.
1. Inhaltsverzeichnis
Zu dieser Gebrauchsanleitung 4
Allgemein 4
Anleitung zum Lesen der
Gebrauchsanleitung 4
Gerätebeschreibung 6
Aufsitzmäher 6
Armaturenbrett 8
Zu Ihrer Sicherheit 9
Allgemein 9
Training – Gebrauch des Geräts
erlernen 10
Transport des Aufsitzmähers 10
Tanken – Umgang mit Benzin 11
Bekleidung und Ausrüstung 11
Vor der Arbeit 12
Während der Arbeit 12
Wartung und Reparaturen 15
Lagerung bei längeren
Betriebspausen 17
Entsorgung 18
Symbolbeschreibung 18
Lieferumfang 20
Arbeiten vor der
Erstinbetriebnahme 21
Bedienelemente 21
Zündschloss mit Lichtschalter 21
Gashebel mit Choke-Funktion
(RT 5097) 21
Gashebel (RT 5097 Z, RT 5112 Z,
RT 6112 ZL, RT 6127 ZL) 22
Choke-Knopf (RT 5097 Z,
RT 5112 Z, RT 6112 ZL,
RT 6127 ZL) 22
Schalter Mähwerk (RT 5097,
RT 5097 Z, RT 5112 Z) 23
Taste Mähwerk (RT 6112 ZL,
RT 6127 ZL) 23
Taste Tempomat (RT 6112 ZL,
RT 6127 ZL) 24
Sicherheitsschalter
Rückwärtsmähen 24
Hebel Fahrtrichtungswahl 25
Lenkrad 25
Fahrersitzverstellung 25
Antriebspedal 26
Bremspedal 26
Parkbremse 26
Hebel Schnitthöhenverstellung 27
Hebel Grasfangkorbentleerung 28
Bügel Grasfangkorbentriegelung 28
Bügel Getriebefreilauf 29
Füllstandssensor (Grasfangkorb) 29
Elektronik 30
Selbstdiagnose beim Startvorgang 30
Defekt am Aufsitzmäher während
des Betriebs 30
Störung der Elektronik 31
Display RT 6112 ZL, RT 6127 ZL 31
5-stellige Segmentanzeige 31
Tas t e Set 31
Taste Mode 32
Anzeige von Störungen 32
Anzeige von Betriebsinformationen 32
Anzeige von aktiven Funktionen 33
Hinweise zum Arbeiten 33
Sicherheitseinrichtungen 34
Gerät in Betrieb nehmen 35
Kraftstoff einfüllen 35
Verbrennungsmotor starten 36
Verbrennungsmotor abstellen 36
Fahren 36
Bremsen 37
DEFR
NLIT
0478 192 9913 D - DE
Gedruckt auf chlorfrei gebleichtem Papier. Papier ist recycelbar. Schutzumschlag ist halogenfrei.
3
Schnitthöhe einstellen 37
Mähen 37
Automatisches Auskuppeln des
Mähwerks programmieren 38
Grasfangkorb entleeren 39
Grasfangkorb abnehmen und
einhängen 39
Ziehen von Lasten 40
Betrieb an Hanglagen 41
Mähwerk 41
Mähwerk demontieren 41
Mähwerk montieren 45
Wartung 47
Wartungsplan 48
Gerät reinigen 49
Motorhaube öffnen 49
Motorhaube schließen 49
Auswurfkanal demontieren 50
Auswurfkanal montieren 50
Kraftstoffhahn 50
Füllstand des Motoröls
kontrollieren 51
Motorölwechsel 51
Motoröl einfüllen 52
Sicherheitseinrichtungen
kontrollieren 52
Füllstandssensor (Grasfangkorb)
reinigen 53
Mähmesser warten 53
Einbaulage des Mähwerks
kontrollieren 56
Räder wechseln 56
Reifendruck 58
Schmieren 58
Batteriefach öffnen und schließen 58
Batterie ausbauen und einbauen 59
Sicherungen 60
Aufladen der Batterie über den
Ladestecker 61
Scheinwerferlampe tauschen 62
Verbrennungsmotor 62
Getriebe 62
Aufbewahrung 62
Stilllegung bei längeren Pausen
(z. B. Winterpause) 63
Nach längeren Pausen (z. B.
Winterpause) 63
Transport 63
Übliche Ersatzteile 63
Zubehör 64
Umweltschutz 64
Verschleiß minimieren und
Schäden vermeiden 64
Konformitätserklärung 65
EU-Konformitätserklärung
Aufsitzmäher STIHL RT 5097.1,
5097.1 Z, 5112.1 Z, 6112.1 ZL,
6127.1 ZL 65
Anschrift STIHL Hauptverwaltung 66
Anschriften STIHL
Vertriebsgesellschaften 66
Anschriften STIHL Importeure 66
Technische Daten 66
Abmessungen 69
REACH 69
Fehlersuche 70
Serviceplan 73
Übergabebestätigung 73
Servicebestätigung 73
2. Zu dieser Gebrauchsanleitung
2.1 Allgemein
Diese Gebrauchsanleitung ist eine
Originalbetriebsanleitung des
Herstellers im Sinne der EG-Richtlinie
2006/42/EC.
STIHL arbeitet ständig an der
Weiterentwicklung seiner Produktpalette;
Änderungen des Lieferumfanges in Form,
Technik und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus den Angaben und Abbildungen dieses
Heftes können aus diesem Grund keine
Ansprüche abgeleitet werden.
In dieser Gebrauchsanleitung sind
eventuell Modelle beschrieben, welche
nicht in jedem Land verfügbar sind.
Diese Gebrauchsanleitung ist
urheberrechtlich geschützt. Alle Rechte
bleiben vorbehalten, besonders das Recht
der Vervielfältigung, Übersetzung und der
Verarbeitung mit elektronischen
Systemen.
2.2 Anleitung zum Lesen der Gebrauchsanleitung
Bilder und Texte beschreiben bestimmte
Handhabungsschritte.
Sämtliche Bildsymbole, die auf dem Gerät
angebracht sind, werden in dieser
Gebrauchsanleitung erklärt.
4
0478 192 9913 D - DE
Blickrichtung:
Blickrichtung bei Verwendung „links“ und
„rechts“ in der Gebrauchsanleitung:
Der Benutzer steht hinter dem Gerät und
blickt in Fahrtrichtung vorwärts.
Kapitelverweis:
Auf entsprechende Kapitel und
Unterkapitel für weitere Erklärungen wird
mit einem Pfeil verwiesen. Das folgende
Beispiel zeigt einen Verweis auf ein
Kapitel: (Ö 4.)
Kennzeichnung von Textabschnitten:
Die beschriebenen Anweisungen können
wie in den folgenden Beispielen
gekennzeichnet sein.
Handhabungsschritte, die das Eingreifen
des Benutzers erfordern:
● Schraube (1) mit einem
Schraubenzieher lösen, Hebel (2)
betätigen ...
Generelle Aufzählungen:
– Einsatz des Produkts bei Sport- oder
Wettbewerbsveranstaltungen
Texte mit zusätzlicher Bedeutung:
Textabschnitte mit zusätzlicher Bedeutung
werden mit einem der nachfolgend
beschriebenen Symbole gekennzeichnet,
um diese in der Gebrauchsanleitung
zusätzlich hervorzuheben.
Gefahr!
Unfall- und schwere
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten ist
notwendig oder zu unterlassen.
Warnung!
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten
verhindert mögliche oder
wahrscheinliche Verletzungen.
Vor sich t!
Leichte Verletzungen bzw.
Sachschäden können durch ein
bestimmtes Verhalten verhindert
werden.
Hinweis
Information für eine bessere
Nutzung des Gerätes und um
mögliche Fehlbedienungen zu
vermeiden.
Bilder mit Textabschnitten:
Handhabungsschritte mit direktem Bezug
auf das Bild finden Sie unmittelbar nach
der Abbildung mit entsprechenden
Positionsziffern.
Beispiel:
Zündschlüssel (1) in Zündschloss (2)
stecken.
Texte mit Bildbezug:
Abbildungen, die den Gebrauch des
Geräts erklären, finden Sie ganz am
Anfang der Gebrauchsanleitung.
Das Kamerasymbol dient zur
Verknüpfung der Bilder auf den
Bildseiten mit dem entsprechenden
Textteil in der Gebrauchsanleitung.
DEFR
1
NLIT
0478 192 9913 D - DE
5
3. Gerätebeschreibung
3.1 Aufsitzmäher
6
0478 192 9913 D - DE
1 Stoßstange
2 Scheinwerfer
3 Motorhaube
4 Tankdeckel
5 Lenkrad
6 Fahrersitz
7 Haltegriff Grasfangkorb mit Bügel
Grasfangkorbentriegelung
8 Hebel Grasfangkorbentleerung
9 Grasfangkorb
10 Bügel Getriebefreilauf
11 Hebel Schnitthöhenverstellung
12 Hinterrad
13 Bremspedal
14 Antriebspedal
(Fahrgeschwindigkeit)
15 Mähwerk
16 Tasträder
17 Vorderrad
18 Anhängevorrichtung
19 Füllstandssenor (Grasfangkorb)
20 Auswurfkanal
21 Hebel Fahrersitzverstellung
22 Batteriefach
23 Getränkefach
24 Sicherheitsschalter
Rückwärtsmähen
DEFR
NLIT
0478 192 9913 D - DE
7
3.2 Armaturenbrett
1 Hebel Fahrtrichtungswahl
(Vorwärts – Rückwärts)
(Ö 8.9)
2 Gashebel mit integrierter
Chokefunktion
(RT 5097)
(Ö 8.2)
2 Gashebel
(RT 5097 Z, RT 5112 Z,
RT 6112 ZL, RT 6127 ZL)
(Ö 8.3)
3 Choke-Knopf
(RT 5097 Z, RT 5112 Z, RT 6112.1
ZL, RT 6127.1 ZL)
(Ö 8.4)
8
4 Schalter Mähwerk
(RT 5097, RT 5097 Z, RT 5112 Z)
(Ö 8.5)
5 Zündschloss mit Lichtschalter
(Ö 8.1)
6 Taste Mähwerk
(RT 6112 ZL, RT 6127 ZL)
(Ö 8.6)
7 Tas te Te m p omat
(RT 6112 ZL, RT 6127 ZL)
(Ö 8.7)
8 Display mit Bedientasten
(RT 6112 ZL, RT 6127 ZL)
(Ö 10.)
9 Hebel Parkbremse
(Ö 8.14)
0478 192 9913 D - DE
4. Zu Ihrer Sicherheit
4.1 Allgemein
Bei der Arbeit mit dem Gerät
sind diese UnfallVerhütungsvorschriften
unbedingt zu befolgen.
Vor der ersten Inbetriebnahme
muss die gesamte
Gebrauchsanleitung
aufmerksam durchgelesen
werden. Bewahren Sie die
Gebrauchsanleitung für späteren
Gebrauch sorgfältig auf.
Beachten Sie die Bedienungs- und
Wartungshinweise, die Sie der separaten
Gebrauchsanleitung Verbrennungsmotor
entnehmen können.
Diese Vorsichtsmaßnahmen sind für Ihre
Sicherheit unerlässlich, die Auflistung ist
jedoch nicht abschließend. Benutzen Sie
das Gerät stets mit Vernunft und
Verantwortungsbewusstsein und denken
Sie daran, dass der Benutzer für Unfälle
mit anderen Personen oder deren
Eigentum verantwortlich ist.
Lebensgefahr durch Erstickung!
Erstickungsgefahr für Kinder beim
Spielen mit Verpackungsmaterial.
Verpackungsmaterial unbedingt
von Kindern fernhalten.
Das Gerät inklusive aller Anbauten darf
nur an Personen weitergegeben bzw.
verliehen werden, die mit diesem Modell
und seiner Handhabung grundsätzlich
vertraut sind. Die Gebrauchsanleitung ist
Teil des Geräts und muss stets
mitgegeben werden.
Sicherstellen, dass der Benutzer
körperlich, sensorisch und geistig fähig ist,
das Gerät zu bedienen und damit zu
arbeiten. Falls der Benutzer körperlich,
sensorisch oder geistig eingeschränkt
dazu fähig ist, darf der Benutzer nur unter
Aufsicht oder nach Anweisung durch eine
verantwortliche Person damit arbeiten.
Sicherstellen, dass der Benutzer volljährig
ist oder entsprechend nationaler
Regelungen unter Aufsicht in einem Beruf
ausgebildet wird.
Benutzen Sie das Gerät nur ausgeruht und
bei guter körperlicher sowie geistiger
Verfassung. Wenn Sie gesundheitlich
beeinträchtigt sind, sollten Sie Ihren Arzt
fragen, ob die Arbeit mit dem Gerät
möglich ist. Nach der Einnahme von
Alkohol, Drogen oder Medikamenten, die
das Reaktionsvermögen beeinträchtigen,
darf nicht mit dem Gerät gearbeitet
werden.
Achtung – Unfallgefahr!
Der Aufsitzmäher ist nur zum
Rasenmähen bestimmt, ein anderweitiger
Gebrauch ist nicht gestattet.
Das Gerät kann mit STIHL OriginalZubehör ausgerüstet werden. Damit sind
weitere Anwendungen möglich.
Informationen dazu hält der STIHL
Fachhändler bereit.
Wegen körperlicher Gefährdung des
Benutzers oder anderer Personen darf das
Gerät beispielsweise nicht eingesetzt
werden (unvollständige Aufzählung):
– zum Schneiden von Rankgewächsen,
– zum Häckseln und Zerkleinern von
Baum- und Heckenschnitt,
– zum Reinigen von Gehwegen
(Absaugen, Fortblasen),
– zum Schneeräumen mit Hilfe des
Mähwerks,
– zur Rasenpflege auf
Dachbepflanzungen,
– zum Einebnen von Bodenerhebungen
wie z. B. Maulwurfshügeln,
– zum Transportieren von Schnittgut,
außer im dafür vorgesehenen
Grasfangkorb.
Das Gerät ist nicht für den öffentlichen
Straßenverkehr zugelassen.
Die Beförderung von Personen
(insbesondere von Kindern) und Tieren ist
nicht gestattet.
Niemals auf das Mähwerk steigen,
insbesondere auch nicht auf die Tasträder.
Gegenstände dürfen nicht auf dem Gerät,
sondern ausschließlich mit Hilfe eines von
STIHL zugelassenen Anhängers
(Zubehör) transportiert werden. Die
Gewichtsgrenzen sind einzuhalten.
(Ö 13.11)
Beim Einsatz in öffentlichen Anlagen,
Parks, Sportstätten, an Straßen und in
land- und forstwirtschaftlichen Betrieben
ist besondere Vorsicht erforderlich.
Das Gerät darf nicht bei Sport- und
Wettbewerbsveranstaltungen eingesetzt
werden.
Aus Sicherheitsgründen ist jede
Veränderung am Gerät, ausgenommen
der fachgerechte Anbau von Zubehör und
Anbaugeräten, welche von STIHL
zugelassen sind, untersagt, außerdem
führt dies zur Aufhebung des
Garantieanspruchs. Auskunft über
zugelassenes Zubehör und Anbaugeräte
erhalten Sie bei Ihrem STIHL
Fachhändler.
DEFR
NLIT
0478 192 9913 D - DE
9
Insbesondere ist jede Manipulation am
Gerät untersagt, welche die Leistung, die
Drehzahl des Verbrennungsmotors oder
Fahrgeschwindigkeit verändert.
Das Gerät ist mit einer Elektronik
ausgerüstet, die nicht verändert oder
entfernt werden darf.
Die Gerätesoftware darf aus
Sicherheitsgründen niemals verändert
oder manipuliert werden.
Achtung! Gefährdung der
Gesundheit durch
Vibrationen! Übermäßige
Belastung durch Vibrationen
kann zu Kreislauf- oder Nervenschäden
führen, insbesondere bei Menschen mit
Kreislaufproblemen. Wenden Sie sich an
einen Arzt, falls Symptome auftreten, die
durch Vibrationsbelastung ausgelöst
worden sein könnten.
Solche Symptome, die hauptsächlich in
den Fingern, Händen oder Handgelenken
auftreten, sind zum Beispiel
(unvollständige Aufzählung):
– Gefühllosigkeit,
–Schmerzen,
– Muskelschwäche,
– Hautverfärbungen,
– unangenehmes Kribbeln.
Den Lenker während des Betriebs fest
aber nicht verkrampft mit beiden Händen
an den vorgesehenen Stellen halten.
Arbeitszeiten so planen, dass höhere
Belastungen über einen längeren
Zeitraum vermieden werden.
4.2 Training – Gebrauch des Geräts erlernen
Machen Sie sich mit den Bedienelementen
und den Stellteilen sowie mit dem
Gebrauch des Geräts vertraut.
Insbesondere muss der Benutzer wissen,
wie Arbeitswerkzeug und
Verbrennungsmotor des Gerätes rasch
angehalten werden können.
Das Gerät darf nur von Personen benutzt
werden, die die Gebrauchsanleitung
gelesen haben und die mit der
Handhabung des Geräts vertraut sind. Vor
der erstmaligen Inbetriebnahme muss sich
der Benutzer um eine fachkundige und
praktische Unterweisung bemühen. Dem
Benutzer muss vom Verkäufer oder von
einem anderen Fachkundigen erklärt
werden, wie das Gerät sicher zu
verwenden ist.
Bei dieser Unterweisung sollte dem
Benutzer insbesondere bewusst gemacht
werden,
– dass für die Arbeit mit dem Gerät
äußerste Sorgfalt und Konzentration
notwendig sind.
– dass ein Aufsitzmäher, der auf einem
Hang abgleitet, nicht durch Betätigen
der Bremse kontrolliert werden kann.
Die wesentlichen Ursachen für den Verlust
der Kontrolle über den Aufsitzmäher
können unter anderem sein:
– mangelnde Bodenhaftung der Räder,
– zu schnelles Fahren,
– unangemessenes Bremsen,
– unsachgemäßer Einsatz
(Sportveranstaltungen usw.),
– mangelnde Kenntnisse über
Wirkungen, die mit den
Bodenverhältnissen
zusammenhängen, insbesondere am
Hang (siehe unter Kapitel „Zu Ihrer
Sicherheit“, Punkt „Arbeiten an
Hanglagen“),
– nicht korrektes Anhängen von Lasten
und schlechte Lastverteilung.
Auch wenn Sie das Gerät vorschriftsmäßig
bedienen, bleiben immer Restrisiken
bestehen.
4.3 Transport des Aufsitzmähers
Der Aufsitzmäher kann durch sein
Eigengewicht schwere
Quetschverletzungen verursachen. Beim
Auf- und Abladen des Aufsitzmähers beim
Transport in einem Fahrzeug oder
Anhänger ist mit besonderer Vorsicht
vorzugehen.
Dieser Aufsitzmäher darf nicht
abgeschleppt werden. Für den Transport
auf öffentlichen Verkehrswegen muss ein
geeignetes Fahrzeug oder ein geeigneter
Anhänger verwendet werden.
Aufsitzmäher beim Transport auf einer
Ladefläche so befestigen, wie in dieser
Gebrauchsanleitung beschrieben. Immer
Parkbremse einlegen. (Ö 16.)
Vor dem Transport den Antrieb zum
Mähmesser bzw. zu den Anbaugeräten
auskuppeln.
Beachten Sie beim Transport des Geräts
regionale gesetzliche Vorschriften,
insbesondere was die Ladungssicherheit
und den Transport von Gegenständen auf
Ladeflächen betrifft.
10
0478 192 9913 D - DE
Gerät, insbesondere Verbrennungsmotor
und Schalldämpfer, nach dem Verladen
und vor dem weiteren Transport
vollständig auskühlen lassen. Die
Ladefläche und der Bereich um
Schalldämpfer und Verbrennungsmotor
sind während des Transports frei von
brennbaren Materialien wie Stroh, Blättern
oder trockenen Grasresten zu halten.
4.4 Tanken – Umgang mit Benzin
Lebensgefahr!
Benzin ist giftig und hochgradig
entflammbar.
Bewahren Sie Benzin nur in dafür
vorgesehenen und geprüften Behältern
(Kanistern) auf. Die Verschlusskappen der
Tankbehälter sind immer ordnungsgemäß
aufzuschrauben und festzuziehen.
Defekte Verschlüsse sind aus
Sicherheitsgründen auszutauschen.
Benzin von Funken, offenen
Flammen, Dauerflammen,
Wärmequellen und anderen
Zündquellen fernhalten. Nicht
rauchen!
Tanken Sie nur im Freien und rauchen Sie
während des Betankens nicht.
Vor dem Tanken Verbrennungsmotor
abstellen und abkühlen lassen.
Benzin ist vor dem Starten des
Verbrennungsmotors einzufüllen.
Während der Verbrennungsmotor läuft
oder bei heißer Maschine darf der
Tankverschluss nicht geöffnet oder Benzin
nachgefüllt werden.
Tankverschluss vorsichtig und langsam
öffnen. Druckausgleich abwarten und erst
danach Tankdeckel vollständig
abnehmen.
Verwenden Sie zum Auftanken einen
geeigneten Trichter oder ein Einfüllrohr,
damit kein Kraftstoff auf
Verbrennungsmotor und Gehäuse bzw.
Rasen auslaufen kann.
Kraftstofftank nicht
überfüllen!
Um dem Kraftstoff Platz zum
Ausdehnen zu lassen,
Kraftstofftank niemals über die
Unterkante des Einfüllstutzens
hinaus befüllen.
Zusätzlich Angaben in der
Gebrauchsanleitung des
Verbrennungsmotors beachten.
Falls Benzin übergelaufen ist, den
Verbrennungsmotor erst starten, nachdem
die benzinverschmutzte Fläche gereinigt
wurde. Jeglicher Zündversuch ist zu
vermeiden, bis sich die Benzindämpfe
verflüchtigt haben (trockenwischen).
Verschütteter Kraftstoff ist stets
aufzuwischen.
Wenn Benzin auf die Kleidung geraten ist,
muss diese gewechselt werden.
Der Tankdeckel ist nach jedem
Tankvorgang ordnungsgemäß
aufzuschrauben und festzuziehen. Das
Gerät darf ohne aufgeschraubten OriginalTankdeckel nicht in Betrieb genommen
werden.
Aus Sicherheitsgründen sind
Kraftstoffleitung, Kraftstofftank,
Tankverschluss und Anschlüsse
regelmäßig auf Beschädigungen, Alterung
(Brüchigkeit), festen Sitz und undichte
Stellen zu überprüfen und bei Bedarf
auszutauschen (einen Fachhändler
aufsuchen, STIHL empfiehlt den STIHL
Fachhändler).
Falls der Tank zu entleeren ist, sollte dies
im Freien erfolgen.
Verwenden Sie niemals Getränkeflaschen
oder Ähnliches zum Entsorgen oder
Lagern von Betriebsstoffen wie z. B.
Kraftstoff. Personen, insbesondere
Kinder, könnten verleitet werden, daraus
zu trinken.
Bewahren Sie niemals das Gerät mit
Benzin im Tank innerhalb eines Gebäudes
auf. Entstehende Benzindämpfe können
mit offenem Feuer oder Funken in
Berührung kommen und sich entzünden.
Gerät und Kraftstoffbehälter nicht in der
Nähe von Heizungen, Heizstrahlern,
Schweißgeräten und sonstigen
Wärmequellen abstellen.
Explosionsgefahr!
4.5 Bekleidung und Ausrüstung
Während der Arbeit ist immer
festes Schuhwerk mit griffiger
Sohle zu tragen. Arbeiten Sie
niemals barfuß oder beispielsweise in
Sandalen.
Das Gerät darf nur mit langen Hosen und
eng anliegender Kleidung in Betrieb
genommen werden.
Niemals lose Kleidung tragen, die an
beweglichen Teilen (Bedienhebel) hängen
bleiben kann – auch keinen Schmuck,
keine Krawatten und keine Schals.
Bei Wartungs- und
Reinigungsarbeiten sowie beim
Transport des Geräts zusätzlich
stets feste Handschuhe tragen
und lange Haare zusammenbinden und
sichern (Kopftuch, Mütze etc.).
Beim Schärfen des
Mähmessers muss eine
geeignete Schutzbrille getragen
werden.
DEFR
NLIT
0478 192 9913 D - DE
11
Während der Arbeit entsteht
Lärm. Lärm kann das Gehör
schädigen.
Einen Gehörschutz tragen.
4.6 Vor der Arbeit
Es ist sicherzustellen, dass nur Personen
mit dem Gerät arbeiten, welche die
Gebrauchsanleitung kennen.
Vor der Inbetriebnahme des Geräts
Kraftstoffsystem auf Dichtheit prüfen,
besonders die sichtbaren Teile wie z. B.
Tank, Tankverschluss,
Schlauchverbindungen. Bei Undichtigkeit
oder Beschädigung Verbrennungsmotor
nicht starten – Brandgefahr!
Gerät vor der Inbetriebnahme durch
Fachhändler instand setzen lassen.
Beachten Sie die kommunalen
Vorschriften für die Betriebszeiten von
Gartengeräten mit Verbrennungsmotor
bzw. Elektromotor.
Überprüfen Sie vollständig das Gelände,
auf dem das Gerät eingesetzt wird, und
entfernen Sie alle Steine, Stöcke, Drähte,
Spielzeug und sonstigen Fremdkörper, die
von dem Gerät hochgeschleudert werden
können. Hindernisse (z. B. Baumstümpfe,
Wurzeln) können im hohen Gras leicht
übersehen werden.
Markieren Sie deshalb vor der Arbeit mit
dem Gerät alle in der Rasenfläche
verborgenen Fremdobjekte (Hindernisse),
die nicht entfernt werden können.
Vor dem Gebrauch des Geräts sind
defekte sowie abgenutzte und
beschädigte Teile zu ersetzen.
Unleserliche oder beschädigte Gefahrenund Warnhinweise am Gerät sind zu
erneuern. Ihr STIHL Fachhändler hält
Ersatzklebeschilder und alle weiteren
Ersatzteile bereit.
Benutzen Sie das Gerät niemals, wenn
Schutzeinrichtungen beschädigt oder
nicht angebaut sind.
Federbelastete Mechanismen können
gespeicherte Energie abgeben.
Federbelastete Mechanismen müssen
unbeschädigt sein und funktionieren.
Die Funktion der Bremse ist vor jeder
Inbetriebnahme zu prüfen. (Ö 13.5)
Vor jeder Inbetriebnahme ist zu
kontrollieren,
– ob sich das Schneidwerkzeug und die
gesamte Schneideinheit (Mähmesser,
Messerkupplung, Messerbremse,
Befestigungsbolzen,
Mähwerksgehäuse) in einwandfreiem
Zustand befinden. Insbesondere ist auf
sicheren Sitz, Beschädigungen sowie
Verschleiß zu achten.
– ob der Tankdeckel fest aufgeschraubt
ist.
– ob der Tank und kraftstoffführende
Teile sowie der Tankdeckel in
einwandfreiem Zustand sind.
– ob die Sicherheitseinrichtungen in
einwandfreiem Zustand sind und
ordnungsgemäß funktionieren.
– ob Bereifung (Luftdruck, Schäden,
Abnutzung) und Rahmen in
einwandfreiem Zustand sind.
Schraubverbindungen sind auf festen
Sitz zu prüfen. Insbesondere sind alle
Wartungsarbeiten durchzuführen, die
im Wartungsplan unter der Rubrik "Vor
jeder Inbetriebnahme" angeführt sind.
(Ö 15.1)
Bei Bedarf einen Fachhändler aufsuchen.
STIHL empfiehlt den STIHL Fachhändler.
4.7 Während der Arbeit
Arbeiten Sie niemals, während
Personen, insbesonders
Kinder, oder Tiere in der Nähe
sind. Achten Sie darauf, dass
Gras niemals in Richtung Dritte
ausgeworfen wird.
Arbeiten Sie mit dem Gerät nicht bei
Regen, Gewitter und insbesondere nicht
bei Blitzschlaggefahr.
Abgase:
Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen,
Sehstörung (z. B. kleiner
werdendes Blickfeld), Hörstörung,
Schwindel, nachlassender
Konzentrationsfähigkeit Arbeit
sofort einstellen. Diese Symptome
können unter anderem durch zu
hohe Abgaskonzentrationen
verursacht werden.
Das Gerät erzeugt giftige
Abgase, sobald der
Verbrennungsmotor läuft. Diese
Gase enthalten giftiges
Kohlenmonoxid, ein farb- und geruchloses
Gas, sowie andere Schadstoffe. Der
Verbrennungsmotor darf niemals in
geschlossenen oder schlecht belüfteten
Räumen in Betrieb genommen werden.
Starten:
Das Gerät darf nur vom Fahrersitz aus
gestartet werden.
Das Gerät auf ebener Fläche starten, nicht
in Hanglage.
12
0478 192 9913 D - DE
Der Verbrennungsmotor darf nur in einem
gut gelüfteten Arbeitsbereich gestartet
werden, insbesondere in Garagen muss
auf ausreichende Belüftung geachtet
werden.
Vor dem Starten des Verbrennungsmotors
Schneidwerkzeug, Anbaugeräte und
Antrieb auskuppeln sowie das
Bremspedal fest durchdrücken.
Beim Starten ist darauf zu achten, dass
ausreichender Abstand zwischen Füßen
und Schneidwerkzeug gegeben ist.
Starten Sie niemals den
Verbrennungsmotor durch Kurzschließen
der Anlasserklemme. Wenn der normale
Anlasserschaltkreis umgangen wird, kann
sich der Aufsitzmäher plötzlich in
Bewegung setzen.
Starten Sie den Verbrennungsmotor
niemals, wenn Sie Benzingeruch
feststellen – Explosionsgefahr!
Arbeitseinsatz:
Warnung – Verletzungsgefahr!
Beachten Sie den
Arbeitsbereich des
Mähmessers. Führen Sie
niemals Hände oder
Füße an oder unter sich drehende
Teile. Berühren Sie niemals das
umlaufende Mähmesser. Halten Sie
sich immer entfernt von der
Auswurföffnung. Ein ausreichender
Sicherheitsabstand ist stets
einzuhalten.
Arbeiten Sie nur bei Tageslicht oder bei
guter künstlicher Beleuchtung.
Beim Fahren außerhalb des Rasens oder
wenn nicht gemäht wird, sind die
Mähmesser auszukuppeln und das
Mähwerk in die höchste Schnittstellung zu
bringen.
In der Grasnarbe verborgene Objekte
(Rasensprenganlagen, Pfähle,
Wasserventile, Fundamente, elektrische
Leitungen etc.) müssen umfahren werden.
Überfahren Sie niemals solche
Fremdobjekte.
Während der Fahrt sollte das Lenkrad
immer fest mit beiden Händen gehalten
werden.
Besondere Vorsicht ist beim Befahren von
Rasenflächen und sonstigen unebenen
Flächen geboten, da sich das Lenkrad
durch Löcher, Hügel, Schläge usw.
selbständig verdrehen kann.
Verletzungsgefahr für Hände und
Finger!
Wird während des Betriebs ein Defekt am
Tank, am Tankdeckel oder an
kraftstoffführenden Teilen
(Kraftstoffleitungen) festgestellt, muss
sofort der Verbrennungsmotor abgestellt
werden. Anschließend ist ein Fachhändler
aufzusuchen. STIHL empfiehlt den STIHL
Fachhändler.
Achten Sie auf Vertiefungen (Löcher) im
Gelände und andere nicht sichtbare
Gefahrenstellen. Hindernisse können im
hohen Gras leicht übersehen werden.
Fahren Sie stets mit angemessener
Geschwindigkeit.
Benutzen Sie das Gerät mit besonderer
Vorsicht, wenn Sie in der Nähe von
Abhängen, Müllhalden, Geländekanten,
Gräben und Deichen arbeiten.
Insbesondere auf ausreichenden Abstand
zu solchen Gefahrenstellen achten.
Besondere Vorsicht ist an
unübersichtlichen Stellen, Büschen,
Bäumen und anderen Hindernissen
geboten, hinter denen sich Personen,
insbesondere Kinder, oder Tiere befinden
können.
Den Aufsitzmäher sofort anhalten und die
Mähmesser abstellen, wenn jemand den
Mähbereich betritt.
Halten Sie den Bereich vor dem Fahrzeug
stets im Auge. Achten Sie auf Hindernisse,
um ihnen rechtzeitig ausweichen zu
können.
Bei Arbeiten innerhalb einer Gruppe
müssen Sie anderen stets rechtzeitig
mitteilen, was Sie zu tun beabsichtigen.
Sicherheitsabstand beachten!
Vor jeder Richtungsänderung ist die
Fahrgeschwindigkeit so zu reduzieren,
dass der Benutzer jederzeit die Kontrolle
über das Gerät behält und der
Aufsitzmäher auch nicht umkippen kann.
Beim Betrieb in der Nähe von Straßen und
beim Überqueren von Verkehrswegen
muss auf andere Verkehrsteilnehmer
geachtet werden.
Vor jeder Rückwärtsfahrt den Bereich
hinter dem Aufsitzmäher kontrollieren und
wenn vorhanden, das Anbaugerät
auskuppeln. Niemals rückwärts mähen,
wenn dies nicht unbedingt erforderlich ist.
Beim Rückwärtsmähen besondere
Vorsicht walten lassen und vor dem
Mähbeginn den gesamten Bereich hinter
dem Aufsitzmäher gründlich überprüfen.
Besondere Vorsicht ist beim Mähen in der
Nähe von Straßen, Radwegen und
Gehwegen notwendig. Weggeschleuderte
Teile können zu schweren Verletzungen
und Beschädigungen führen.
DEFR
NLIT
0478 192 9913 D - DE
13
Entleeren Sie den Grasfangkorb nur vom
Fahrersitz aus.
Vor dem Entleeren des Grasfangkorbes
stets die Mähmesser auskuppeln und
warten, bis sie zum Stillstand gekommen
sind.
Wird der Aufsitzmäher mit Anbaugeräten
betrieben, sind stets die mit den
Anbaugeräten mitgelieferten
Anweisungen und Sicherheitsvorschriften
zu befolgen.
Schalten Sie den Antrieb aus, stellen Sie
den Verbrennungsmotor ab und warten
Sie, bis die Mähmesser vollkommen still
stehen, legen Sie die Parkbremse ein und
ziehen Sie den Zündschlüssel ab:
– beim Verlassen bzw. Transport des
Gerätes.
– bevor Sie Blockierungen lösen oder
Verstopfungen im Auswurfkanal
beseitigen.
– bevor Sie den Aufsitzmäher
überprüfen, reinigen oder daran
arbeiten.
– wenn die Mähmesser auf einen
Fremdkörper getroffen sind.
Suchen Sie nach Beschädigungen an
der Maschine und am
Schneidwerkzeug und lassen Sie die
erforderlichen Reparaturen
durchführen, bevor Sie erneut starten.
Überprüfen Sie bei den Modellen
RT 5112 Z, RT 6112 ZL, RT 6127 ZL
zusätzlich die Einbaulage der
Mähmesser – das Mähwerk darf nicht
eingekuppelt werden, wenn die
Schneiden in einem anderen Winkel
zueinander stehen als im Kapitel
"Mähmesser warten" angegeben.
(Ö 15.13)
– falls das Gerät anfängt, ungewöhnlich
stark zu vibrieren. Eine sofortige
Überprüfung ist erforderlich.
Stellen Sie den Verbrennungsmotor ab
und warten Sie bis die Mähmesser
vollkommen stillstehen:
– vor dem Einfüllen von Kraftstoff,
– vor der Abnahme des Grasfangkorbes,
– vor dem Öffnen der Motorhaube.
Fahren mit Tempomat:
Eine Aktivierung des Tempomats bei
nassen oder ungünstigen
Bodenverhältnissen sowie beim Ziehen
von Lasten führt zu erhöhtem Unfallrisiko.
Beim Ausschalten des Tempomats bremst
der Aufsitzmäher abrupt ab.
Der Tempomat ist ein Hilfsmittel, das Sie
beim Fahren unterstützt. Die
Verantwortung für die gefahrene
Geschwindigkeit und für rechtzeitiges
Bremsen liegt stets beim Benutzer.
Der Tempomat reagiert nicht auf
Hindernisse oder veränderte
Bodenbeschaffenheit. Kann ein Hindernis
mit der eingestellten Fahrgeschwindigkeit
nicht umfahren werden, ist der Tempomat
auszuschalten.
Arbeiten an Hanglagen:
Abhänge sind eine der Hauptursachen für
Unfälle, bei denen die Kontrolle über den
Aufsitzmäher verloren geht und das Gerät
umkippt, was schwere oder sogar tödliche
Verletzungen verursachen kann.
Es gibt keinen "sicheren" Hang. Das
Fahren auf grasbewachsenen Hängen
erfordert besondere Aufmerksamkeit.
Aus Sicherheitsgründen darf das Gerät
nicht an Hängen mit einer Steigung über
10° (17,6 %) eingesetzt werden.
Verletzungsgefahr!

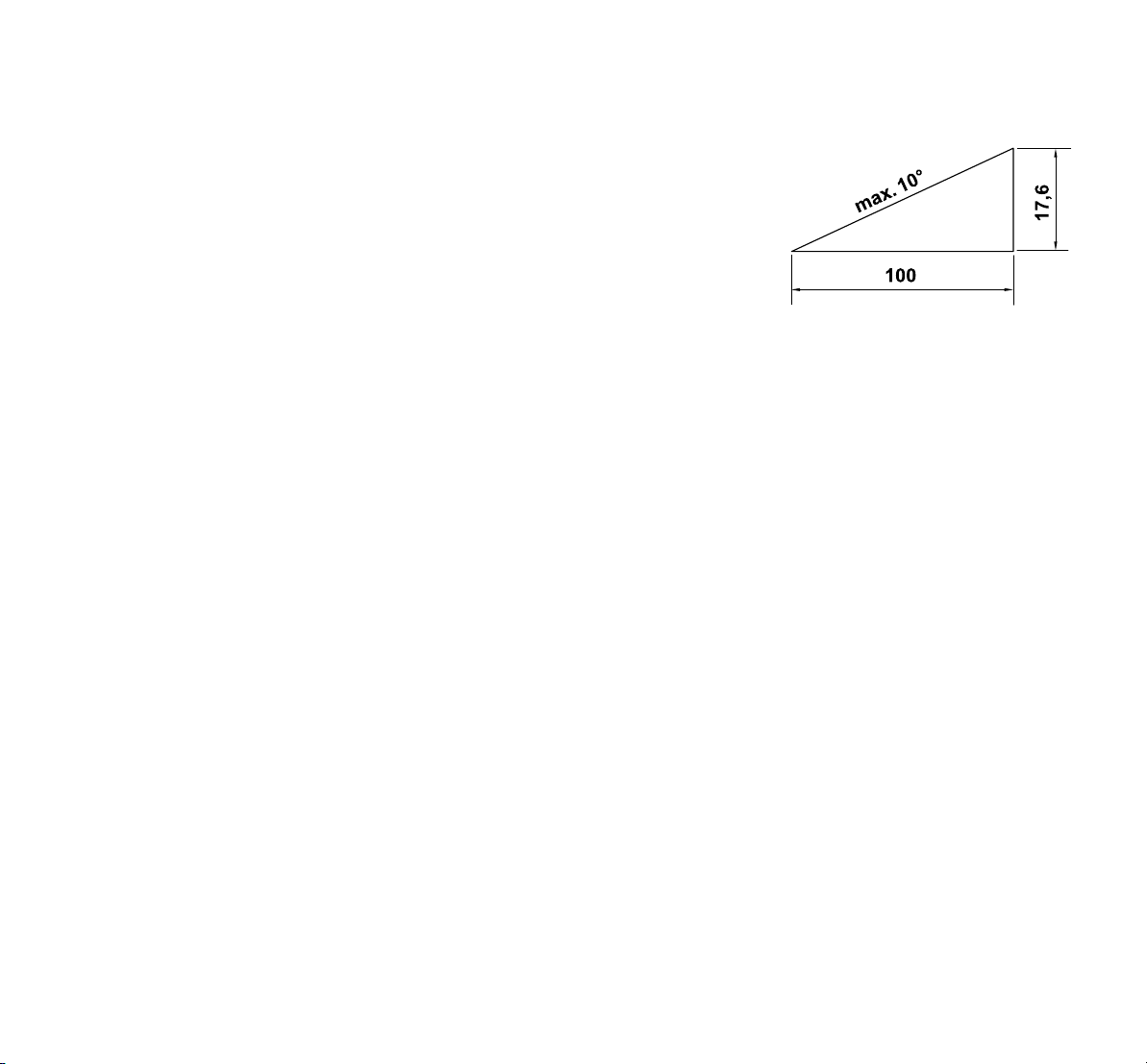

10° Hangneigung entsprechen einem
vertikalen Anstieg von 17,6 cm bei 100 cm
horizontaler Länge.
Um eine ausreichende Schmierung des
Verbrennungsmotors sicherzustellen, sind
beim Einsatz des Geräts an Hängen
ergänzend die Angaben in der
mitgelieferten Gebrauchsanleitung
Verbrennungsmotor zu beachten.
Wenn Sie nicht rückwärts den Abhang
hinauffahren können oder Zweifel wegen
der Sicherheit haben, sollte diese Fläche
nicht befahren werden.
Anfahren oder Anhalten in einem Gefälle
ist zu vermeiden.
Das Gerät nicht an Stellen wie Abhängen
oder Gräben verwenden, an denen es
umkippen oder abrutschen kann. Die
Gefahr des Umkippens oder Abrutschens
wird größer, wenn der Untergrund locker
oder feucht ist.
Abhänge sind in Längsrichtung zu
befahren. Bei Querfahrten besteht erhöhte
Kippgefahr.
Bei Fahrten an Abhängen sollten keine
abrupten Geschwindigkeits- oder
Richtungsänderungen vorgenommen
werden. Das Arbeiten in derartigen
Situationen erfordert eine vorsichtige,
ruhige und gleichmäßige Bedienung des
Aufsitzmähers.
14
0478 192 9913 D - DE
Richtungsänderungen an Hanglagen sind
zu vermeiden. Wenden Sie nur dann an
Abhängen, wenn dies unvermeidlich ist;
wenn möglich, fahren Sie langsam und in
weitem Bogen in Abwärtsrichtung.
Kein nasses Gras mähen, besonders nicht
an Abhängen, da sich auf nassem Gras
die Bodenhaftung verringert. Der
Aufsitzmäher könnte abrutschen und
deshalb vom Benutzer nicht mehr
kontrolliert werden.
Beim Befahren von Hängen darf das
Getriebe nicht mittels Getriebefreilauf
entriegelt werden.
Bei der Bedienung von Anbaugeräten an
Abhängen ist besondere Vorsicht geboten
(geänderte Gewichtsverteilung am Gerät).
Wenn die Räder durchdrehen sollten oder
wenn das Fahrzeug beim Befahren eines
Gefälles in Aufwärtsrichtung stecken
bleibt, sind die Mähmesser bzw. das
Anbaugerät auszukuppeln. Danach ist der
Hang in langsamer Abwärtsfahrt und
gerader Richtung zu verlassen.
Versuchen Sie niemals, den Aufsitzmäher
durch Abstützen mit dem Fuß auf dem
Erdboden zu stabilisieren.
Das Gewicht des Grasfangkorbs erhöht
die Kippgefahr, insbesondere wenn er
gefüllt ist.
Den Grasfangkorb niemals auf einer
schiefen Ebene entleeren oder anheben.
Aufgrund von erhöhtem Unfallrisiko darf
der Tempomat nicht benutzt werden:
– in Situationen, die das Fahren bei
konstanter Geschwindigkeit nicht
erlauben (z. B. bei ungünstigen
Bodenverhältnissen aufgrund von
Nässe oder an Hanglagen).
– auf glattem Untergrund. Die Räder
könnten die Haftung verlieren und das
Fahrzeug kann schleudern.
– bei schlechter Sicht (z. B. bei Nebel,
starkem Regen oder in der Nacht).
Ziehen von Lasten:
Beim Ziehen von Lasten ist besondere
Vorsicht geboten, um die Gefahr von
schweren oder sogar tödlichen
Verletzungen durch Umkippen des
Aufsitzmähers zu vermeiden.
Zum Transportieren von Gegenständen
nur von STIHL zugelassenes Zubehör
verwenden. Der Transport am
Aufsitzmäher, im oder auf dem
Grasfangkorb ist nicht gestattet.
Zum Ziehen von Lasten nur die
Anhängevorrichtung verwenden. Lasten
dürfen niemals am Achsgehäuse oder an
einer anderen Stelle oberhalb der
Anhängevorrichtung befestigt werden.
Angaben zu Zuglast und Stützlast sind im
Kapitel "Ziehen von Lasten" zu finden.
(Ö 13.11)
Ein Überschreiten der angegebenen
Lasten ist gefährlich und kann
Beschädigungen am Gerät
(Verbrennungsmotor, Getriebe usw.) zur
Folge haben.
Die Lasten sind beim Transportieren an
Abhängen so anzupassen, dass die
sichere Handhabung des Aufsitzmähers
(z. B. Bremsen, Richtungswechsel,
Anfahren) immer gewährleistet ist.
Überprüfen Sie, ob die Lasten fachgerecht
und fest befestigt wurden. Zum Befestigen
von Lasten Spanngurte verwenden.
Auf ausgeglichene Lastverteilung achten.
Entsprechende Zusatzgewichte (Zubehör)
verwenden, wenn dies in der
Gebrauchsanleitung des Anbaugerätes
beschrieben ist.
Fahren Sie keine engen Kurven.
Besondere Vorsicht ist beim
Rückwärtsfahren geboten.
Keine abrupten Geschwindigkeits- oder
Richtungsänderungen vornehmen.
Anhalten und Abstellen:
Der Aufsitzmäher sollte nur auf einer
ebenen Fläche abgestellt werden.
Vergewissern Sie sich, dass der
Aufsitzmäher vollkommen zum Stillstand
gekommen ist, bevor Sie absteigen.
Achten Sie auf den Nachlauf
des Schneidwerkzeuges, der
bis zum Stillstand einige
Sekunden beträgt.
Vor dem Verlassen des
Fahrersitzes die Mähmesser oder den
Antrieb zu den Anbaugeräten auskuppeln,
das Mähwerk und alle Anbaugeräte
absenken, alle Steuerhebel in ihre
Neutralstellungen schieben, die
Parkbremse einlegen, den
Verbrennungsmotor abstellen und den
Zündschlüssel abziehen.
Zündschlüssel so aufbewahren, dass nur
befugte Personen Zugriff haben.
4.8 Wartung und Reparaturen
Vor dem Beginn von
Reinigungs-, Einstell-,
Reparatur- und
Wartungsarbeiten das Gerät auf festem,
ebenem Boden abstellen, die Parkbremse
DEFR
NLIT
0478 192 9913 D - DE
15
einlegen, den Verbrennungsmotor
abstellen und abkühlen lassen sowie den
Zündschlüssel abziehen.
Vor Arbeiten im Bereich von
Verbrennungsmotor, Auspuffkrümmer und
Schalldämpfer Gerät auskühlen lassen –
insbesondere betrifft dies auch alle
Wartungsarbeiten am Mähwerk. Es
können Temperaturen von 80° C und
mehr erreicht werden.
Verbrennungsgefahr!
Der direkte Kontakt mit Motoröl kann
gefährlich sein, außerdem darf Motoröl
nicht verschüttet werden.
STIHL empfiehlt, das Einfüllen von Motoröl
bzw. einen Motorölwechsel dem STIHL
Fachhändler zu überlassen.
Reinigung:
Nach dem Betrieb müssen der gesamte
Aufsitzmäher und die Anbaugeräte
gereinigt werden. Insbesondere sind alle
Grasreste zu entfernen, weil die in
Grasresten enthaltene Feuchtigkeit auf
Dauer zu Schäden führt.
STIHL empfiehlt, keinen
Hochdruckreiniger zu verwenden.
(Ö 15.2)
Mähwerk für Reinigungsarbeiten
demontieren. Mähwerk niemals mit
Strahlwasser (z. B. Gartenschlauch) oder
durch Einkuppeln in Wasserpfützen
reinigen.
Für Reinigungsarbeiten (z. B. am Rahmen
des Aufsitzmähers) niemals nahe an eine
Kante oder einen Graben fahren.
Um Brandgefahr zu vermeiden, halten Sie
Verbrennungsmotor, Kühlrippen,
Batteriefach, den Bereich um Tank und
Auspuff frei von Gras, Blättern oder
austretendem Öl (Fett).
Reinigen Sie stets den Grasfangkorb.
Wartungsarbeiten:
Es dürfen nur Wartungsarbeiten
durchgeführt werden, die in dieser
Gebrauchsanleitung beschrieben sind,
alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
Sollten Ihnen notwendige Kenntnisse und
Hilfsmittel fehlen, wenden Sie sich immer
an einen Fachhändler.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur vom STIHL Fachhändler
durchführen zu lassen.
STIHL Fachhändlern werden regelmäßig
Schulungen angeboten und technische
Informationen zur Verfügung gestellt.
Verwenden Sie nur Werkzeuge, Zubehöre
oder Anbaugeräte, welche von STIHL für
dieses Gerät zugelassen sind oder
technisch gleichartige Teile, sonst kann
die Gefahr von Unfällen mit
Personenschäden oder Schäden am
Gerät bestehen. Bei Fragen sollten Sie
sich an einen Fachhändler wenden.
STIHL Original-Werkzeuge, -Zubehör und
-Ersatzteile sind in ihren Eigenschaften
optimal auf das Gerät und die
Anforderungen des Benutzers
abgestimmt. STIHL Original-Ersatzteile
erkennt man an der STIHLErsatzteilnummer, am Schriftzug STIHL
und gegebenenfalls am STIHL
Ersatzteilkennzeichen. Auf kleinen Teilen
kann das Zeichen auch allein stehen.
Der Aufsitzmäher und alle Anbaugeräte
sollten einmal im Jahr vom Fachhändler
überprüft werden. (Ö 15.1)
Halten Sie Warn- und Hinweisaufkleber
stets sauber und lesbar. Beschädigte oder
verloren gegangene Aufkleber sind durch
neue Originalschilder von Ihrem STIHL
Fachhändler zu ersetzen. Falls ein Bauteil
durch ein Neuteil ersetzt wird, achten Sie
darauf, dass das Neuteil dieselben
Aufkleber erhält.
Aus Sicherheitsgründen sind
kraftstoffführende Bauteile
(Kraftstoffleitung, Kraftstoffhahn,
Kraftstofftank, Tankverschluss,
Anschlüsse usw.) regelmäßig auf
Beschädigungen und undichte Stellen zu
überprüfen und bei Bedarf von einem
Fachmann auszutauschen (STIHL
empfiehlt den STIHL Fachhändler).
Bevor mit Arbeiten an oder in der Nähe
von elektrischen Komponenten begonnen
wird, muss das Minuskabel (–) an der
Batterie abgeklemmt werden.
Das Gerät ist mit zahlreichen
Sicherheitseinrichtungen ausgestattet.
Diese Vorrichtungen dürfen nicht entfernt
oder modifiziert (überbrückt usw.) werden
und müssen in regelmäßigen Abständen
überprüft werden. Arbeiten an den
Sicherheitsvorrichtungen dürfen nur von
einem Fachmann ausgeführt werden.
STIHL empfiehlt dafür den STIHL
Fachhändler.
Achten Sie darauf, dass die Bewegung
eines Schneidwerkzeugs zur Drehung der
übrigen Schneidwerkzeuge führt.
Halten Sie alle Muttern, Bolzen und
Schrauben, besonders die
Messerbefestigungsschrauben, fest
angezogen, damit sich das Gerät in einem
sicheren Betriebszustand befindet.
Abgenutzte oder beschädigte Teile sind
aus Sicherheitsgründen sofort
auszutauschen.
Prüfen Sie regelmäßig die
Grasfangeinrichtung (z. B. Grasfangkorb,
Auswurfkanal) auf Verschleiß,
Beschädigung oder Verlust der
Funktionsfähigkeit.
16
0478 192 9913 D - DE
Arbeiten unter der Maschine erfordern
besondere Vorsicht aufgrund des
Gewichts des Aufsitzmähers. Wenden Sie
sich deshalb an Ihren Fachhändler, STIHL
empfiehlt den STIHL Fachhändler. Dieser
verfügt über eine Arbeitsgrube oder
hydraulische Arbeitsbühne.
Kontrollieren Sie die sichere Befestigung
der Vorder- und Hinterräder.
Halten Sie den Aufsitzmäher und die
Anbaugeräte stets in einwandfreiem
Betriebszustand; alle
Sicherheitseinrichtungen müssen
vorhanden und in einwandfreiem
Betriebszustand sein.
Auf korrekten Luftdruck in den Reifen
achten. Der Luftdruck, der in der
Gebrauchsanleitung angegeben ist, darf
nicht überschritten werden.
Arbeiten an den Mähmessern nur mit
dicken Arbeitshandschuhen und unter
äußerster Vorsicht vornehmen.
Die Funktion der Bremse regelmäßig in
kurzen Abständen überprüfen und
nötigenfalls die erforderlichen
Einstellungen bzw. Wartungsarbeiten von
einem Fachmann durchführen lassen.
STIHL empfiehlt den STIHL Fachhändler.
Elektrik und Batterie:
Um Funkenbildung durch einen
Kurzschluss zu vermeiden, muss stets
zuerst das Minuskabel (–) an der Batterie
ab- und als Letztes wieder angeklemmt
werden.
Bei allen Arbeiten an der
Batterie niemals rauchen.
Funken, offene Flammen und
sonstige Wärmequellen sind
von der Batterie fernzuhalten.
Bei der Verwendung von Starthilfekabeln
ist besondere Vorsicht nötig. Beachten Sie
betreffende Anweisungen, um Schäden
am Aufsitzmäher zu vermeiden
(insbesondere Anlasser maximal 10
Sekunden betätigen). (Ö 13.2)
Beachten Sie beim Laden der Batterie mit
einem anderen Ladesystem die
Anweisungen im Kapitel "Batterie laden".
(Ö 15.21)
Batterie niemals öffnen und nicht fallen
lassen.
Die Batterie immer in einem
geschlossenen Raum mit guter Belüftung,
trocken und gegen Witterung geschützt,
aufladen.
Anschlüsse der Batterie nicht
kurzschließen.
Deformierte oder defekte (auslaufende)
Batterien dürfen nicht verwendet werden
und müssen ausgetauscht sowie
umweltgerecht entsorgt werden. Beachten
Sie die länderspezifischen Vorschriften.
Bei defekten Batterien kann Flüssigkeit
austreten. Kontakt vermeiden! Bei
zufälligem Kontakt mit Wasser abspülen.
Wenn die Flüssigkeit in die Augen kommt,
zusätzlich ärztliche Hilfe in Anspruch
nehmen. Austretende Batterieflüssigkeit
kann zu Hautreizungen, Verbrennungen
und Verätzungen führen.
Untersuchen Sie regelmäßig durch
Sichtkontrolle die Anschlusskabel an der
Batterie auf Beschädigungen. Lassen Sie
beschädigte Kabel von einem Fachmann
ersetzen.
Die Sicherungen dürfen niemals
überbrückt werden. Setzen Sie nie eine
Sicherung mit einer anderen als der
vorgeschriebenen Belastbarkeit (Ampere)
ein.
4.9 Lagerung bei längeren Betriebspausen
Lassen Sie den Verbrennungsmotor
abkühlen, bevor Sie das Gerät in einem
geschlossenen Raum abstellen.
Den Aufsitzmäher mit entleertem Tank
und den Kraftstoffvorrat in einem
abschließbaren und gut durchlüfteten
Raum aufbewahren.
Bewahren Sie das Gerät niemals mit
Benzin im Kraftstofftank innerhalb eines
Gebäudes auf, in dem möglicherweise
Benzindämpfe mit offenem Feuer oder
Funken in Berührung kommen können.
Falls der Tank zu entleeren ist (z. B.
Stilllegung vor der Winterpause), sollte
das Entleeren des Kraftstofftanks nur im
Freien erfolgen (Tank z. B. durch
Laufenlassen des Verbrennungsmotors im
Freien entleeren).
Das Gerät im betriebssicheren Zustand
lagern.
Der Zündschlüssel muss immer
abgezogen und sicher aufbewahrt
werden, um eine unbefugte oder
unsachgemäße Benutzung durch Kinder
und andere Personen zu verhindern.
Aufsitzmäher vor der Lagerung (z. B.
Winterpause) gründlich reinigen.
Trockene Grasreste und Blätter in der
Nähe des Schalldämpfers können sich
entzünden. Entzündungsgefahr!
Lassen Sie das Gerät vollständig
abkühlen, bevor Sie es abdecken.
Vor der Einlagerung alle notwendigen
Wartungsarbeiten durchführen. (Ö 15.1)
Wenn der Aufsitzmäher für längere Zeit
außer Betrieb genommen wird, sind die
Batteriekabel abzuklemmen. STIHL
DEFR
NLIT
0478 192 9913 D - DE
17
empfiehlt, die Batterie auszubauen und
voll geladen in einem trockenen und
verschlossenen Raum einzulagern.
(Ö 15.19)
Stellen Sie sicher, dass Batterien vor
unbefugter Benutzung (z. B. durch Kinder)
geschützt sind.
4.10 Entsorgung
Abfallprodukte wie Altöl oder Kraftstoff,
gebrauchte Schmiermittel, Filter, Batterien
und ähnliche Verschleißteile können den
Menschen, Tieren und der Umwelt
schaden und müssen deshalb fachgerecht
entsorgt werden.
Wenden Sie sich an Ihr Recycling-Center
oder Ihren Fachhändler, um zu erfahren,
wie Abfallprodukte fachgerecht zu
entsorgen sind. STIHL empfiehlt den
STIHL Fachhändler.
Stellen Sie sicher, dass ein ausgedientes
Gerät einer fachgerechten Entsorgung
zugeführt wird. Machen Sie das Gerät vor
der Entsorgung unbrauchbar. Um Unfällen
vorzubeugen, entfernen Sie dazu
insbesondere den Zündschlüssel, die
Batterie und die Zündkabel am
Verbrennungsmotor.
Verletzungsgefahr durch das
Mähmesser!
Lassen Sie auch einen ausgedienten
Aufsitzmäher niemals unbeaufsichtigt.
Stellen Sie sicher, dass das Gerät und
insbesondere die Mähmesser außerhalb
der Reichweite von Kindern aufbewahrt
werden.
Die Batterie muss getrennt vom Gerät
entsorgt werden. Es ist sicherzustellen,
dass Batterien sicher und umweltgerecht
entsorgt werden.
5. Symbolbeschreibung
Achtung!
Vor Inbetriebnahme
Gebrauchsanleitung und
Sicherheitshinweise lesen
und beachten.
Verletzungsgefahr!
Vor allen Arbeiten am
Schneidwerkzeug, vor Wartungs- und
Reinigungsarbeiten Zündschlüssel abziehen.
Achtung!
Vorsicht vor fortschleudernden Objekten - Abstand
halten und Dritte fernhalten.
Achtung!
Bei laufendem Verbrennungsmotor auf
fortschleudernde Teile achten – mit Grasfangkorb oder
Deflektor (Sonderzubehör)
arbeiten.
Verletzungsgefahr!
Nicht an Hängen über 10°
(17%) Neigung fahren oder
mähen.
Kippgefahr!
Verletzungsgefahr!
Dritte aus dem Gefahrenbereich fernhalten.
Achtung!
Niemals bei laufendem
Verbrennungsmotor in den Arbeitsbereich
der Mähmesser hineingreifen.
Verletzungsgefahr!
Mähwerk nicht betreten.
Verbrennungsgefahr!
Heiße Oberflächen nicht berühren und
Abstand halten. Teile des
Verbrennungsmotors, insbesondere
Schalldämpfer, werden extrem heiß.
Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen, Sehstörung
(z. B. kleiner werdendes Blickfeld),
Hörstörung, Schwindel, nachlassender
Konzentrationsfähigkeit Arbeit sofort
einstellen. Diese Symptome können unter
anderem durch zu hohe
Abgaskonzentrationen verursacht werden.
18
0478 192 9913 D - DE
Lebensgefahr!
Benzin ist giftig und hochgradig
entflammbar. Benzin von Funken, offenen
Flammen, Dauerflammen, Wärmequellen
und anderen Zündquellen fernhalten.
Nicht rauchen!
Vor dem Tanken Verbrennungsmotor
abstellen und abkühlen lassen.
Verletzungsgefahr!
Während der Arbeit entsteht Lärm. Lärm
kann das Gehör schädigen.
Einen Gehörschutz tragen.
DEFR
NLIT
0478 192 9913 D - DE
19

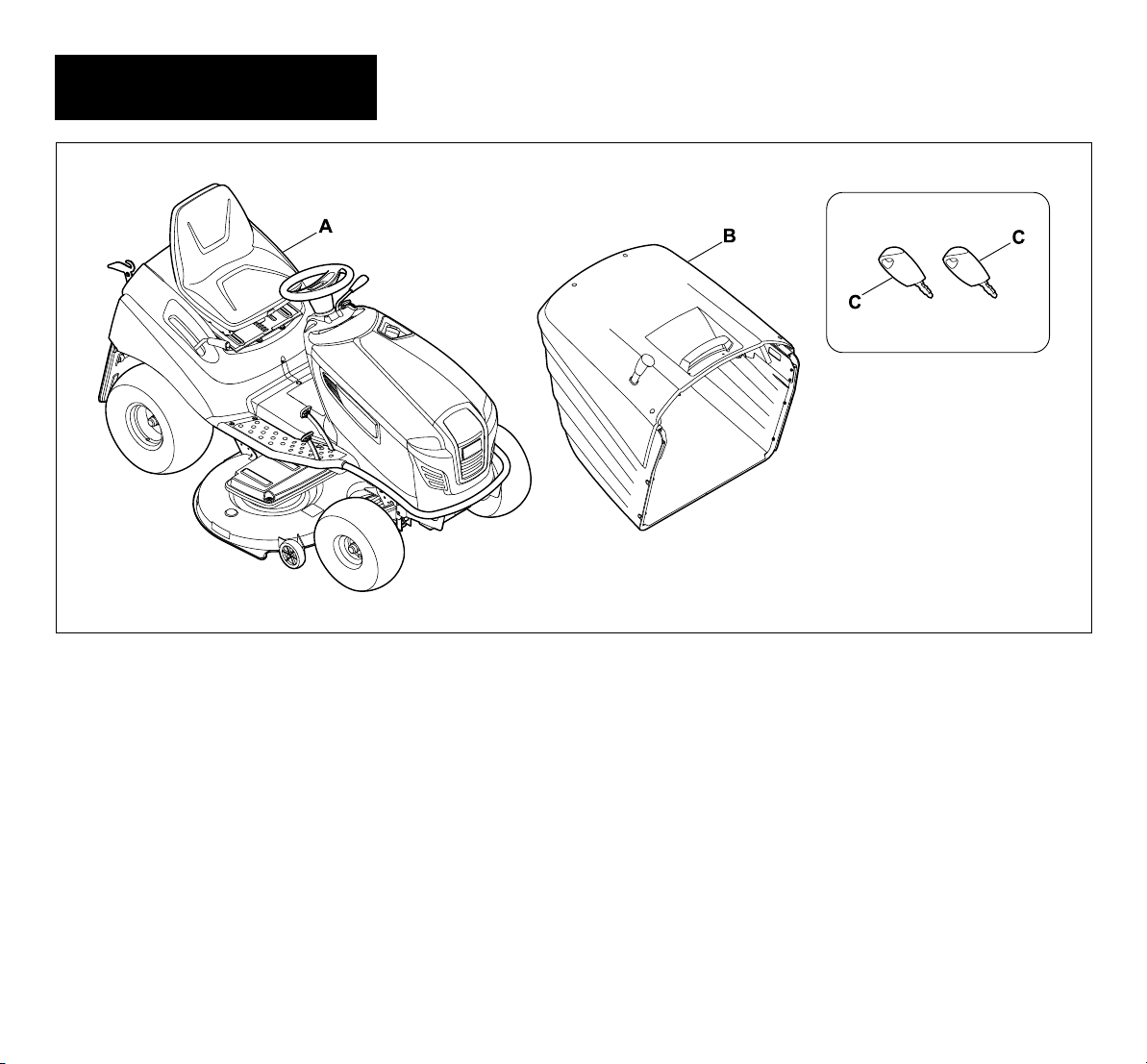

6. Lieferumfang
Pos. Bezeichnung Stk.
A Grundgerät 1
B Grasfangkorb 1
C Zündschlüssel 2
Gebrauchsanleitung 1
Gebrauchsanleitung
Verbrennungsmotor
20
1
0478 192 9913 D - DE
7. Arbeiten vor der Erstinbetriebnahme
Warnung!
Vor allen Arbeiten am Aufsitzmäher
das Kapitel "Zu Ihrer Sicherheit"
sorgfältig lesen und beachten!
(Ö 4.)
● Füllstand des Motoröls kontrollieren.
(Ö 15.8)
● Kraftstoff einfüllen. (Ö 13.1)
● Kraftstoffhahn öffnen. (Ö 15.7)
● Reifendruck optimieren. (Ö 15.16)
8. Bedienelemente
8.1 Zündschloss mit Lichtschalter
Das Zündschloss dient zum
Starten und Abstellen des
Verbrennungsmotors und zum
Ein- und Ausschalten der Scheinwerfer.
Schäden am Gerät vermeiden!
Das Einstecken und Abziehen des
Zündschlüssels funktioniert nur in
der Position "Verbrennungsmotor
aus".
Das Zündschloss nur mit dem
passenden Zündschlüssel
bedienen – niemals
Schraubendreher oder Ähnliches
verwenden.
Zündschlüssel (1) in das Zündschloss (2)
stecken.
Durch Drehen des Zündschlüssels können
folgende vier Positionen ausgewählt
werden:
Verbrennungsmotor aus:
Der Verbrennungsmotor ist
ausgeschaltet bzw. wird
abgestellt. Das Licht ist ausgeschaltet, der
Zündschlüssel kann abgezogen werden.
Licht ein (Betrieb mit Licht):
Laufender Verbrennungsmotor:
Das Licht wird eingeschaltet, der
Verbrennungsmotor läuft weiter.
Ausgeschalteter Verbrennungsmotor:
Das Licht wird eingeschaltet.
Zündung ein bzw.
Verbrennungsmotor läuft:
Die Zündung wird eingeschaltet,
das Licht ist ausgeschaltet.
Nach dem Anlassen springt der
Zündschlüssel automatisch in diese
Position zurück und der
Verbrennungsmotor läuft.
Verbrennungsmotor
anlassen:
Wenn alle sicherheitsrelevanten
Punkte für das Starten erfüllt
sind und der Zündschlüssel in diese
Position gedreht wird, startet der
Verbrennungsmotor.
Beim Loslassen des Zündschlüssels
springt dieser wieder zurück in die Position
"Verbrennungsmotor läuft".
Hinweis
Bei ausgeschaltetem
Verbrennungsmotor wird in den
Positionen "Licht ein" und
"Zündung ein" nach 20 Sekunden
ein Signalton aktiviert. Das
akustische Signal weist darauf hin,
dass die Batterie entladen wird.
Zum Deaktivieren des Signaltons
Zündschlüssel in Position
"Verbrennungsmotor aus" drehen
bzw. Verbrennungsmotor anlassen.
8.2 Gashebel mit Choke-Funktion (RT 5097)
Zum Starten eines kalten
Verbrennungsmotors Gashebel bei
Modell RT 5097 in Choke-Position stellen.
Warmen Verbrennungsmotor ohne
Choke starten (Gashebel in MAXPosition).
Sobald der Verbrennungsmotor
läuft, Choke deaktivieren.
Gashebel bei laufendem
Verbrennungsmotor niemals in
Choke-Position bringen.
DEFR
NLIT
0478 192 9913 D - DE
21
Choke-Position:
Gashebel (1) ganz nach vorne in die
Choke-Position schieben (Raststufe
beachten).
Drehzahl des
Verbrennungsmotors
einstellen:
Bei Mäharbeiten und zum Starten
des Verbrennungsmotors Gashebel
in MAX-Position stellen.
Wird der Gashebel (1) nach unten oder
nach oben geschoben, so ändert sich die
Drehzahl des Verbrennungsmotors und
bei eingekuppeltem Mähwerk die
Drehzahl der Mähmesser.
MAX-Position:
Wird der Gashebel (1) nach vorne in
Richtung MAX-Markierung gestellt, wird
die Drehzahl des Verbrennungsmotors
erhöht.
MIN-Position:
Wird der Gashebel (1) nach hinten in
Richtung MIN-Markierung gestellt, wird die
Drehzahl des Verbrennungsmotors
verringert.
8.3 Gashebel (RT 5097 Z, RT 5112 Z, RT 6112 ZL, RT 6127 ZL)
Drehzahl des
Verbrennungsmotors
einstellen:
Bei Mäharbeiten und zum Starten
des Verbrennungsmotors Gashebel
in MAX-Position stellen. Zum
Starten eines kalten
Verbrennungsmotors zusätzlich
Choke-Knopf betätigen.
Wird der Gashebel (1) nach unten oder
nach oben geschoben, ändert sich die
Drehzahl des Verbrennungsmotors und
bei eingekuppeltem Mähwerk die
Drehzahl der Mähmesser.
MAX-Position:
Wird der Gashebel (1) nach vorne in
Richtung MAX-Markierung gestellt, wird
die Drehzahl des Verbrennungsmotors
erhöht.
MIN-Position:
Wird der Gashebel (1) nach hinten in
Richtung MIN-Markierung gestellt, wird die
Drehzahl des Verbrennungsmotors
verringert.
22
8.4 Choke-Knopf (RT 5097 Z, RT 5112 Z, RT 6112 ZL, RT 6127 ZL)
Zum Starten eines kalten
Verbrennungsmotors sind die Modelle
RT 5097 Z, RT 5112 Z, RT 6112 ZL,
RT 6127 ZL mit einem Choke-Knopf
ausgestattet.
0478 192 9913 D - DE
Warmen Verbrennungsmotor ohne
Choke starten.
Sobald der Verbrennungsmotor
läuft, Choke-Knopf zurück in die
Ausgangsposition drücken.
Choke bei laufendem
Verbrennungsmotor niemals
aktivieren.

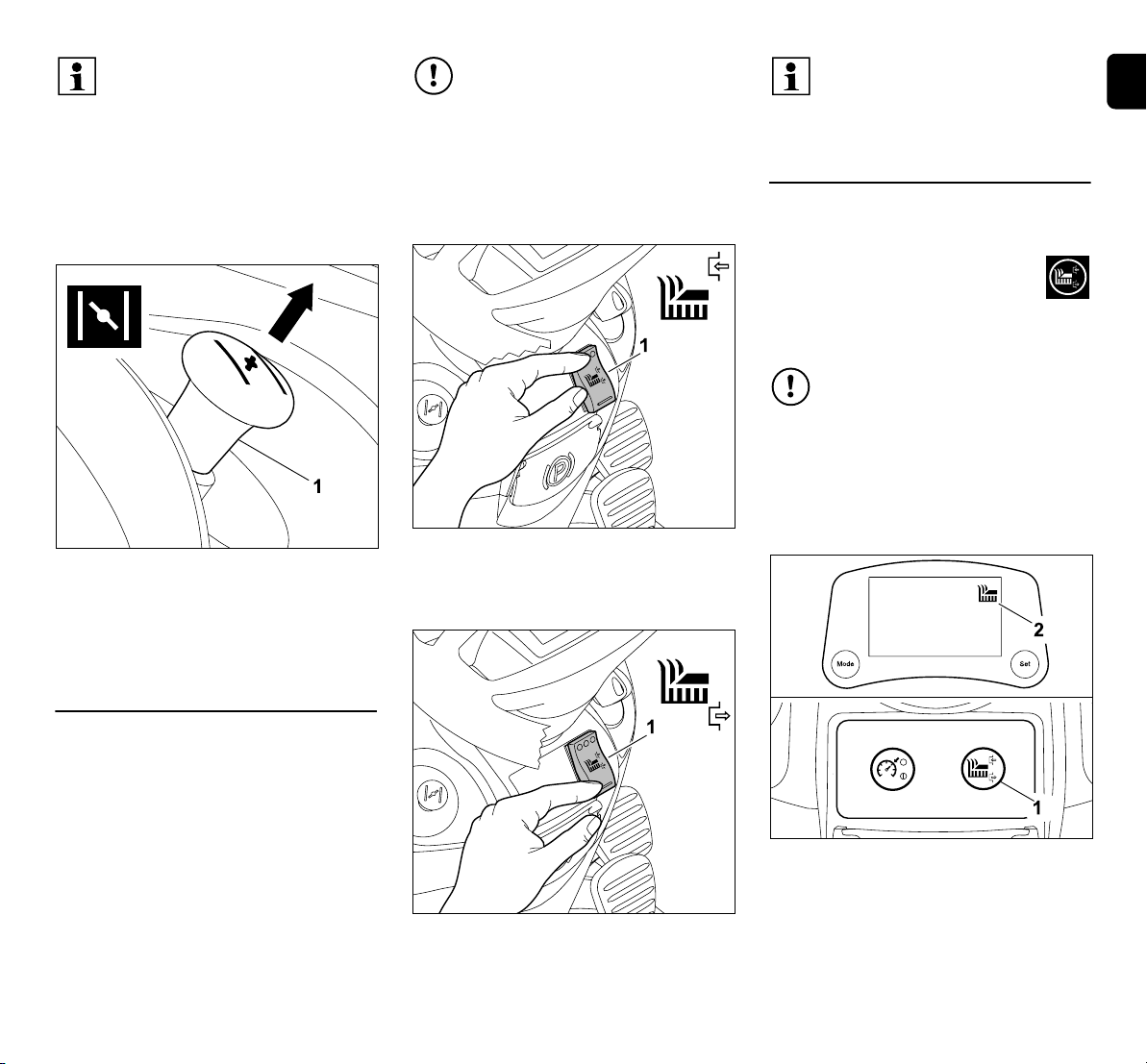

Choke aktivieren:
Vor dem Startvorgang Choke-Knopf (1)
bis zum Anschlag herausziehen.
Choke deaktivieren:
● Choke-Knopf bis zum Anschlag
eindrücken.
Schäden am Gerät vermeiden!
Mähmesser nicht in hohem Gras
oder in der niedersten Schnittstufe
einkuppeln.
Mähwerk nur bei maximaler
Drehzahl (Gashebel in MAXPosition) aktivieren.
Mähwerk einkuppeln:
Schalter Mähwerk (1) an der Oberseite bis
zum Anschlag drücken.
Mähwerk auskuppeln:
Bei Bedarf kann die Elektronik so
programmiert werden, dass das
Mähwerk bei vollem Grasfangkorb
automatisch ausgekuppelt wird.
(Ö 13.8)
8.6 Taste Mähwerk (RT 6112 ZL, RT 6127 ZL)
Mit der Taste Mähwerk kann das
Mähwerk bei laufendem
Verbrennungsmotor und unter
Beachtung aller Sicherheitseinrichtungen
(Ö 12.) eingekuppelt werden.
Schäden am Gerät vermeiden!
Mähmesser nicht in hohem Gras
oder in der niedersten Schnittstufe
einkuppeln.
Mähwerk nur bei maximaler
Drehzahl (Gashebel in MAXPosition) aktivieren.
Mähwerk einkuppeln:
DEFR
NLIT
8.5 Schalter Mähwerk (RT 5097,
RT 5097 Z, RT 5112 Z)
Mit dem Schalter Mähwerk kann das
Mähwerk bei laufendem
Verbrennungsmotor und unter Beachtung
aller Sicherheitseinrichtungen (Ö 12.)
eingekuppelt werden.
0478 192 9913 D - DE
Schalter Mähwerk (1) an der Unterseite
bis zum Anschlag drücken.
Taste Mähwerk (1) mindestens 1 Sekunde
drücken. Das Mähwerk ist eingekuppelt,
sobald am Display das Symbol "Mähwerk
aktiv" (2) erscheint.
23
Mähwerk auskuppeln:
● Taste Mähwerk drücken. Das Mähwerk
ist ausgekuppelt, sobald am Display
das Symbol "Mähwerk aktiv" erlischt.
Bei Bedarf kann die Elektronik so
programmiert werden, dass das
Mähwerk bei vollem Grasfangkorb
automatisch ausgekuppelt wird.
(Ö 13.8)
8.7 Taste Tempomat (RT 6112 ZL,
RT 6127 ZL)
Mit der Taste Tempomat wird
während der Fahrt die momentane
Fahrgeschwindigkeit fixiert.
Beim Rückwärtsfahren erscheint
nach Drücken der Taste Tempomat
zwar das Symbol "Tempomat aktiv"
im Display, der Tempomat bleibt
aber aus Sicherheitsgründen
deaktiviert.

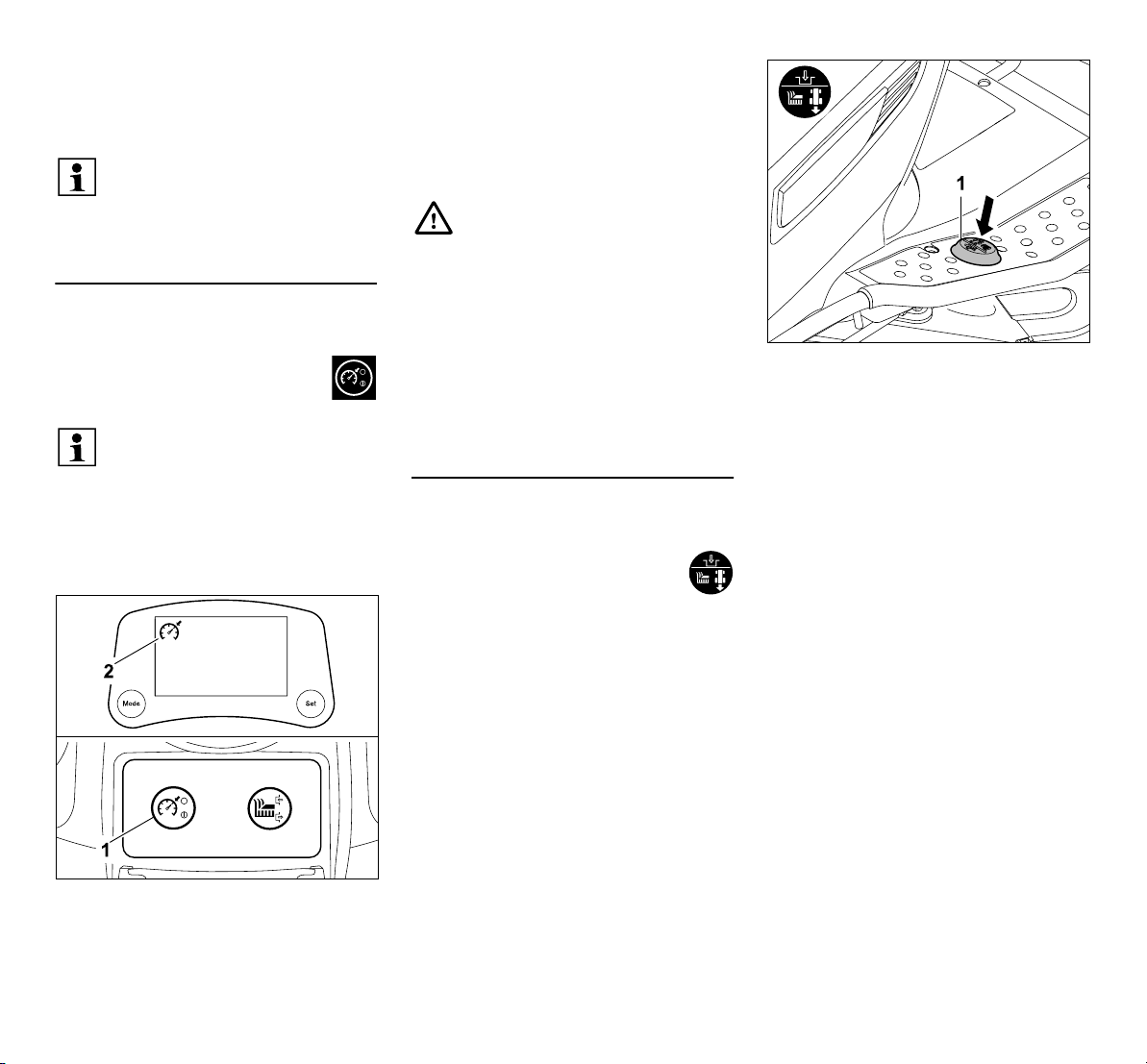

Tempomat aktivieren:
Die gewünschte Fahrgeschwindigkeit
wählen und die Taste Tempomat (1)
mindestens 1 Sekunde drücken. Der
Tempomat ist aktiviert, sobald im Display
das Symbol "Tempomat aktiv" (2)
erscheint. Das Antriebspedal ist fixiert und
die momentane Fahrgeschwindigkeit wird
gehalten. Der Fuß kann vom
Antriebspedal genommen werden.
Tempomat deaktivieren:
Verletzungsgefahr!
Vor dem Deaktivieren des
Tempomats Fuß auf das
Antriebspedal stellen, um ein
Zurückspringen des Antriebspedals
und dadurch ein abruptes
Abbremsen des Aufsitzmähers zu
vermeiden.
● Taste Tempomat drücken, Fahrersitz
verlassen oder Bremspedal betätigen.
Der Tempomat ist deaktiviert, sobald
das Symbol "Tempomat aktiv" erlischt.
8.8 Sicherheitsschalter
Rückwärtsmähen
Mit dem Sicherheitsschalter
Rückwärtsmähen wird das
Mähwerk für das Mähen in
Fahrtrichtung Rückwärts freigegeben.
Erfolgt keine Freigabe, wird das Mähwerk
aus Sicherheitsgründen automatisch
ausgekuppelt.
Für das Rückwärtsmähen
Sicherheitsschalter Rückwärtsmähen (1)
innerhalb eines definierten Zeitfensters mit
dem linken Fuß einmal kurz betätigen.
1 Freigabe bei ausgekuppeltem
Mähwerk:
● Aufsitzmäher anhalten und
Fahrtrichtung Rückwärts wählen.
(Ö 8.9)
● Sicherheitsschalter Rückwärtsmähen
mit dem linken Fuß einmal kurz
betätigen.
● Mähwerk einkuppeln und
Rückwärtsmähen innerhalb von
5 Sekunden starten. (Ö 8.5), (Ö 8.6)
Eine Freigabe ist auch bis zu
1 Sekunde nach dem Anfahren
möglich.
2 Freigabe bei eingekuppeltem
Mähwerk:
● Sicherheitsschalter Rückwärtsmähen
im laufenden Mähbetrieb mit dem
linken Fuß einmal kurz betätigen.
24
0478 192 9913 D - DE
● Innerhalb von 5 Sekunden in
Fahrtrichtung Rückwärts umschalten
und weitermähen. (Ö 8.8)
Eine Freigabe ist auch bis zu
1 Sekunde nach dem Wechsel der
Fahrtrichtung möglich.
Wird der Sicherheitsschalter
Rückwärtsmähen dauerhaft
gedrückt, muss der Schalter
innerhalb des Zeitfensters entlastet
und erneut betätigt werden.
Bei den Modellen RT 6112 ZL und
RT 6127 ZL blinkt bis zur Freigabe
das Symbol "Rückwärtsmähen" im
Display. (Ö 10.5)
8.9 Hebel Fahrtrichtungswahl
Mit Hilfe des Hebels
Fahrtrichtungswahl wird die
Fahrtrichtung ausgewählt.
Nach Betätigen des
Antriebspedals fährt der Aufsitzmäher in
die gewählte Richtung – durch die alleinige
Betätigung des Hebels Fahrtrichtungswahl
setzt sich das Gerät nicht in Bewegung.
Bei gedrücktem Antriebspedal ist
der Hebel Fahrtrichtungswahl aus
Sicherheitsgründen gesperrt. Vor
dem Betätigen des Hebels
Fahrtrichtungswahl deshalb
Antriebspedal entlasten.

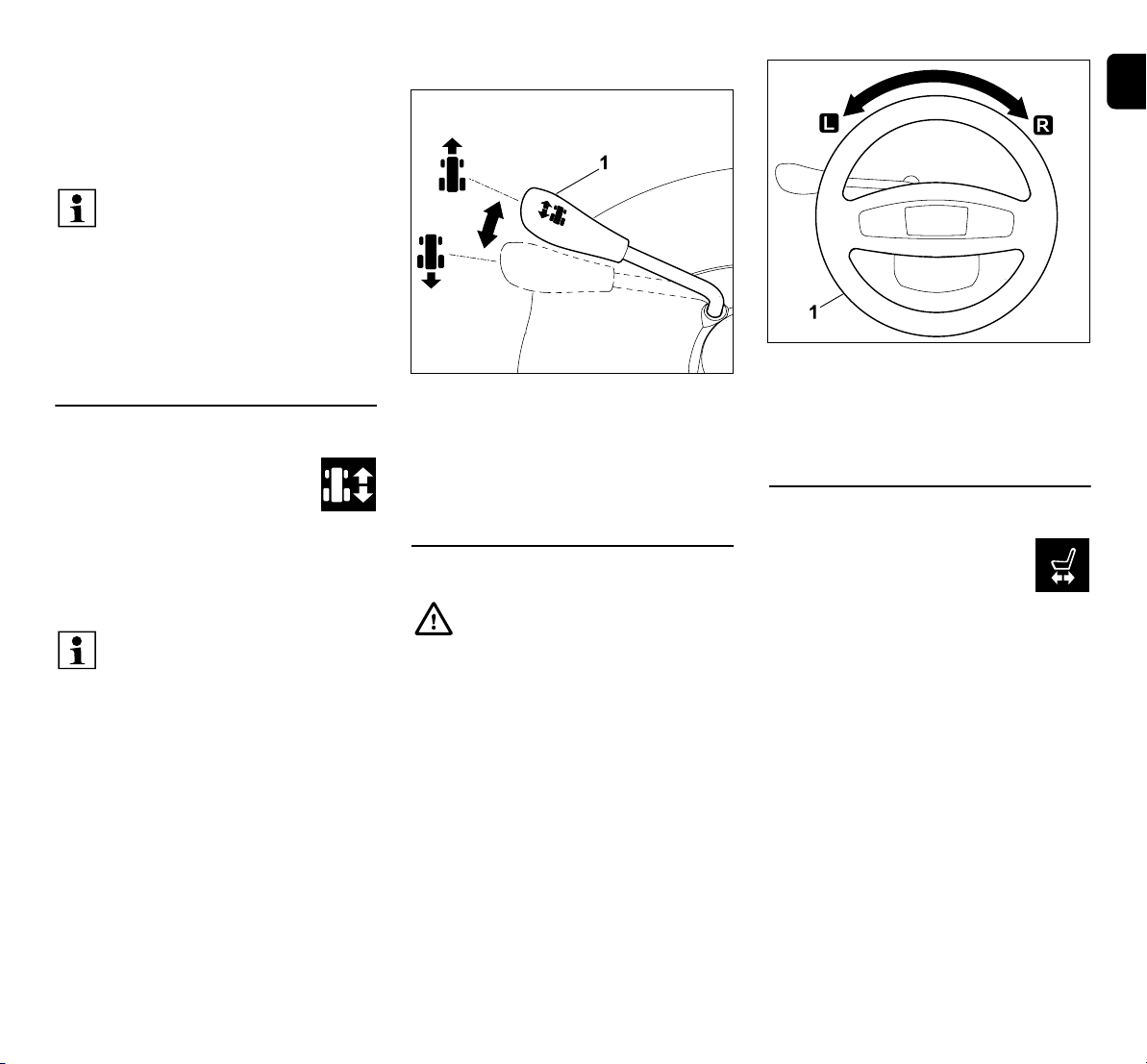

Fahrtrichtung auswählen:
Fahrtrichtung Vorwärts:
Hebel Fahrtrichtungswahl (1) in die
vordere Position stellen.
Fahrtrichtung Rückwärts:
Hebel Fahrtrichtungswahl (1) in die hintere
Position stellen.
8.10 Lenkrad
Warnung!
Während der Fahrt das Lenkrad
immer fest mit beiden Händen
halten.
DEFR
NLIT
Drehen am Lenkrad (1) nach links L oder
rechts R ändert die Fahrtrichtung des
Gerätes.
Je weiter das Lenkrad (1) gedreht wird,
umso kleiner wird der Wenderadius.
8.11 Fahrersitzverstellung
Der Fahrersitz ist in sieben
Raststufen verstellbar.
● Verbrennungsmotor abstellen.
(Ö 13.3)
● Auf den Fahrersitz setzen und die
rechte Hand auf das Lenkrad geben.
0478 192 9913 D - DE
25

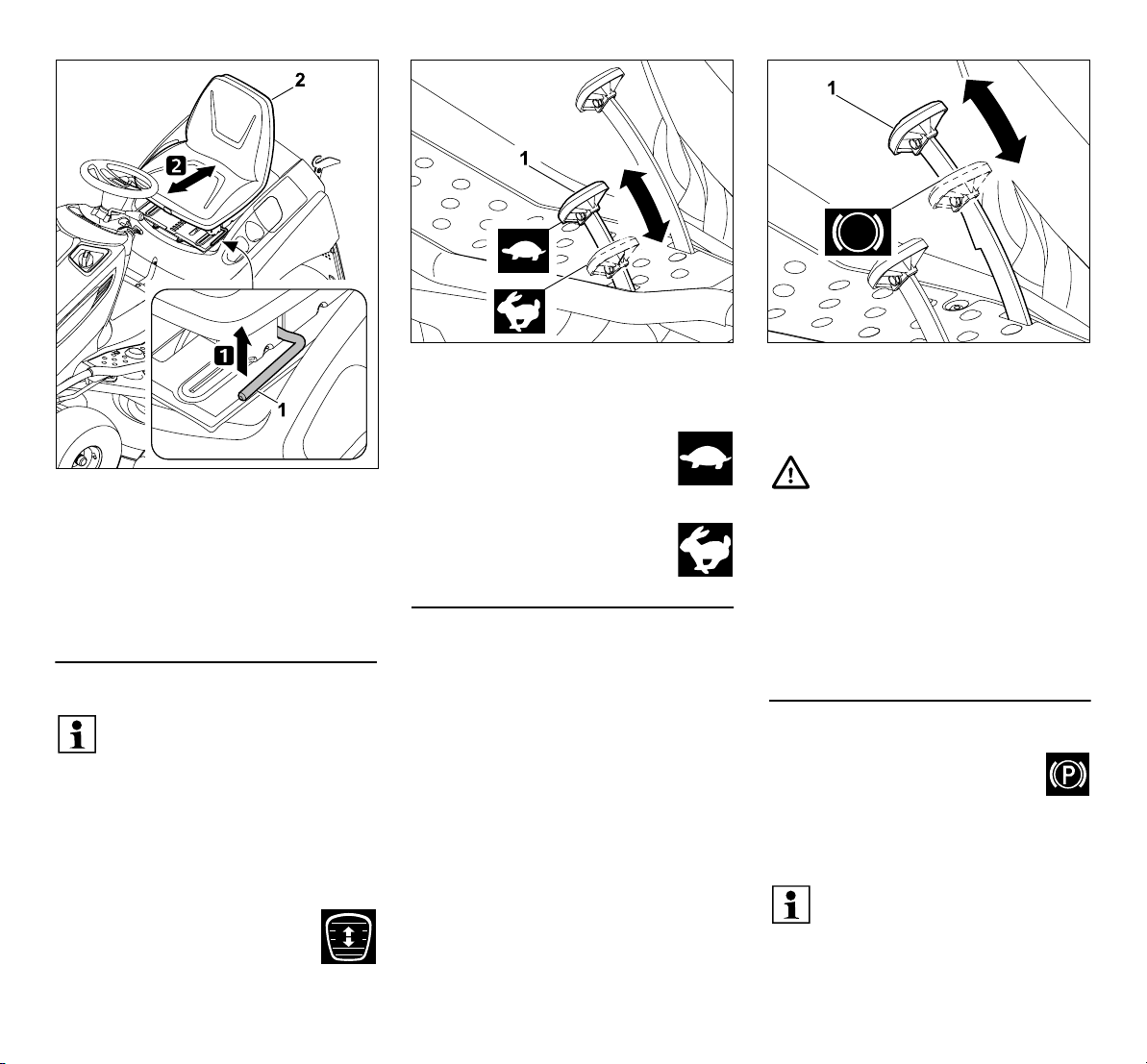

1 Mit der linken Hand Hebel
Fahrersitzverstellung (1) anheben und
halten.
2 Fahrersitz (2) in die gewünschte
Position bringen. Anschließend Hebel
Fahrersitzverstellung loslassen und
einrasten lassen.
8.12 Antriebspedal
Hinweis
Vor der Betätigung des
Antriebspedals darauf achten, dass
die richtige Fahrtrichtung am Hebel
Fahrtrichtungswahl ausgewählt ist.
Wenn die Parkbremse eingelegt
oder das Bremspedal gedrückt ist,
kann das Antriebspedal nicht
betätigt werden.
Mit Hilfe des Antriebspedals wird
die Fahrtgeschwindigkeit
stufenlos reguliert.
Anhalten:
Fuß vom Antriebspedal (Fahrantrieb) (1)
nehmen.
Fahrgeschwindigkeit
verringern:
Druck auf das Antriebspedal (1)
verringern.
Fahrgeschwindigkeit erhöhen:
Antriebspedal (1) nach unten
drücken.
8.13 Bremspedal
Mit Hilfe des Bremspedals kann das Gerät
während der Fahrt abgebremst bzw. im
Stillstand blockiert werden.
Bremspedal (1) drücken.
Je stärker das Bremspedal (1) betätigt
wird, desto mehr werden die hinteren
Räder abgebremst.
Warnung!
Das Gerät niemals mit einer
defekten Bremse in Betrieb
nehmen.
Eine defekte Bremse immer von
einem Fachhändler reparieren oder
einstellen lassen.
STIHL empfiehlt den STIHL
Fachhändler.
Versuchen Sie niemals, die Bremse
selbst zu warten.
8.14 Parkbremse
Durch die eingelegte Parkbremse
werden die Hinterräder des
Gerätes blockiert. Dadurch wird
verhindert, dass sich der Aufsitzmäher
selbstständig in Bewegung setzen kann
(z. B. an Abhängen usw.).
Hinweis
Vor dem Einlegen der Parkbremse
immer die Funktion der Bremse
überprüfen.
26
0478 192 9913 D - DE

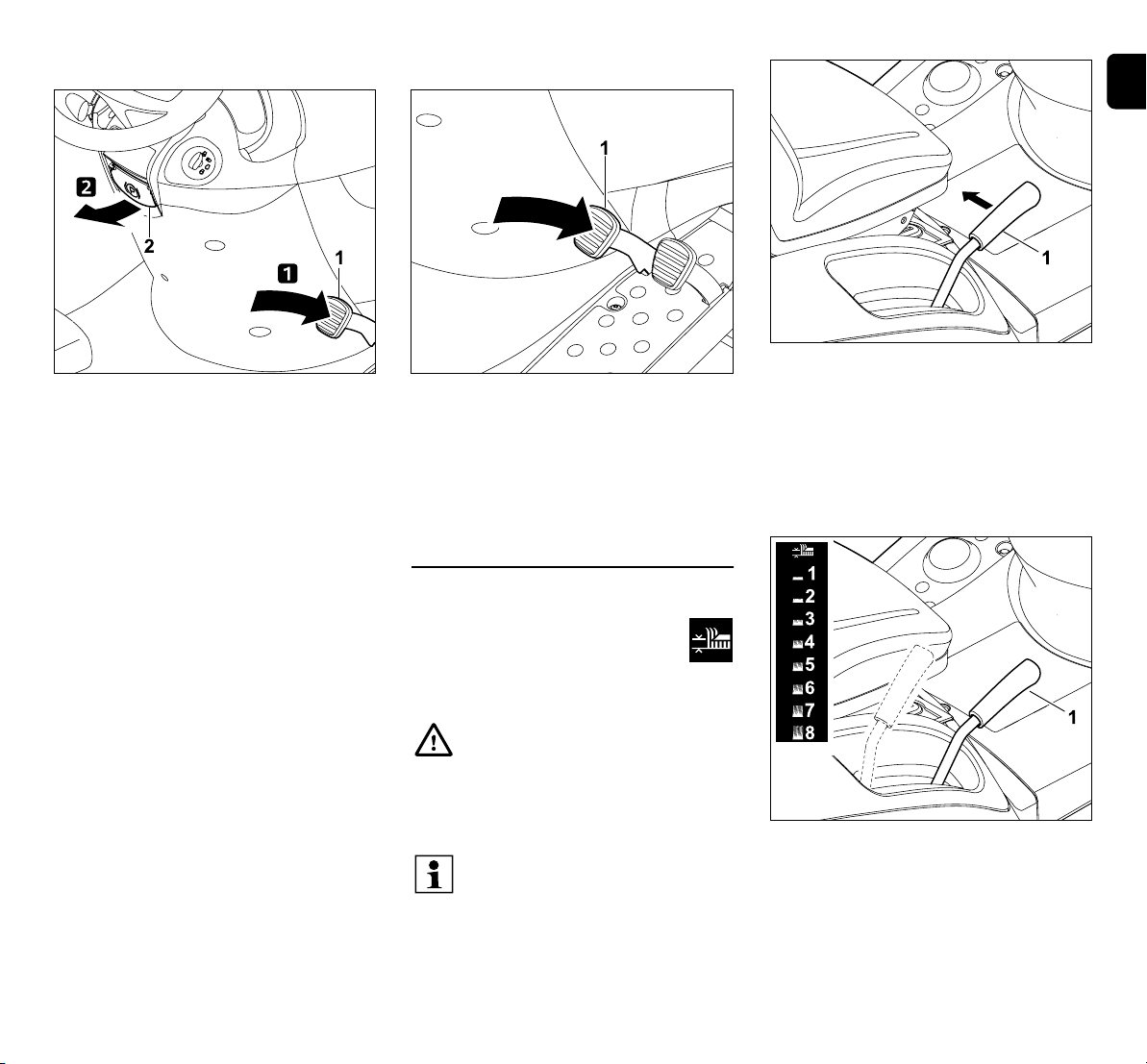

Parkbremse einlegen:
Bremspedal (1) mit dem Fuß bis zum
Anschlag nach unten drücken und halten.
Hebel Parkbremse (2) nach oben ziehen.
● Das Bremspedal wieder loslassen.
Die Parkbremse ist aktiviert, wenn das
Bremspedal in gedrückter Position
bleibt.
Bei den Modellen RT 6112 ZL und
RT 6127 ZL erscheint bei eingelegter
Parkbremse das Symbol "Parkbremse
eingelegt" im Display. (Ö 10.5)
● Den Hebel Parkbremse loslassen.
Dieser klappt nach unten. Die
Hinterräder sind blockiert.
Parkbremse lösen:
Mit dem Fuß kurz auf das Bremspedal (1)
drücken.
● Das Bremspedal geht in die
ursprüngliche Ausgangsposition (in den
nicht gedrückten Zustand) zurück. Die
Parkbremse ist deaktiviert und die
Hinterräder sind nicht mehr blockiert.
8.15 Hebel Schnitthöhenverstellung
Mit Hilfe des Hebels
Schnitthöhenverstellung können
8 Schnittstufen eingestellt werden.
Mähwerk heben und senken:
Verletzungsgefahr!
Den Hebel Schnitthöhenverstellung
während des Verstellvorgangs stets
fest halten.
Schnitthöhe nur bei Stillstand des
Aufsitzmähers verstellen.
Das Entriegeln des Hebels
Schnitthöhenverstellung ist davon
abhängig, ob das Mähwerk
montiert bzw. demontiert ist.
DEFR
NLIT
Hebel Schnitthöhenverstellung entriegeln:
Mit montiertem Mähwerk Hebel
Schnitthöhenverstellung (1) nach innen
(zum Fahrersitz) ziehen und halten.
Mit demontiertem Mähwerk Hebel
Schnitthöhenverstellung (1) leicht nach
unten drücken und dann nach innen (zum
Fahrersitz) ziehen und halten.
Entriegelten Hebel
Schnitthöhenverstellung (1) nach oben
bzw. unten führen und gewünschte
Schnitthöhe einstellen.
0478 192 9913 D - DE
27
Hebel Schnitthöhenverstellung verriegeln:
Hebel Schnitthöhenverstellung (1) nach
außen führen, bis er in der gewählten
Raststufe einrastet.
8.16 Hebel Grasfangkorbentleerung
Mit Hilfe des Hebels
Grasfangkorbentleerung kann
der Grasfangkorb entleert
werden, ohne dass der Benutzer
den Fahrersitz verlassen muss.
● Mähwerk auskuppeln. (Ö 8.5), (Ö 8.6)
● Gerät bis zum Stillstand abbremsen.
● Bremspedal gedrückt halten oder
Parkbremse einlegen.
Hebel Grasfangkorbentleerung (1) nach
oben herausziehen.
● Hebel Grasfangkorbentleerung
langsam nach hinten führen und den
Grasfangkorb wieder an der Rückwand
einrasten lassen.
● Den Hebel Grasfangkorbentleerung
nach unten drücken und in die
eingezogene Ausgangsposition
bringen.
8.17 Bügel Grasfangkorbentriegelung
Warnung!
Beim Betätigen des Bügels
Grasfangkorbentriegelung darauf
achten, dass keine Finger
eingeklemmt werden.
Der Bügel Grasfangkorbentriegelung
befindet sich unterhalb des Haltegriffs
Grasfangkorb.
Vor dem Ein- bzw. Aushängen des
Grasfangkorbes muss der Bügel
Grasfangkorbentriegelung nach oben
gezogen und gehalten werden.
Grasfangkorb entriegeln:
28
Hebel Grasfangkorbentleerung (1) nach
vorne drücken. Der Grasfangkorb (2)
schwenkt nach oben und das Schnittgut
fällt heraus.
Bei den Modellen RT 6112 ZL und
RT 6127 ZL erscheint bei
hochgeschwenktem Grasfangkorb das
Symbol "Geöffneter oder fehlender
Grasfangkorb" im Display. (Ö 10.5)
Bügel Grasfangkorbentriegelung (1) ganz
nach oben ziehen und halten.
0478 192 9913 D - DE
Loading...
