STIHL FSB-KM
Gebrauchsanleitung
Inhaltsverzeichnis
deutsch
KombiSystem 2
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Zulässige KombiMotoren 7
Zulässige Kombinationen von
Schneidwerkzeug, Schutz, Griff,
Traggurt 8
KombiWerkzeug anbauen 9
Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Schutzvorrichtungen anbauen 9
Schneidwerkzeug anbauen 10
Traggurt anlegen 13
Motor starten / abstellen 14
Gerät aufbewahren 14
Mähkopf warten 15
Wartungs- und Pflegehinweise 16
Verschleiß minimieren und
Schäden vermeiden 16
Wichtige Bauteile 17
Technische Daten 17
Reparaturhinweise 18
Entsorgung 18
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
EU-Konformitätserklärung 19
Anschriften 19
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
{
© ANDREAS STIHL AG & Co. KG, 2017
0458-541-0021-B. VA0.H17.
0000008090_002_D
FSB-KM
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
1
deutsch
.
.
.
.
002BA530 KN
+
+

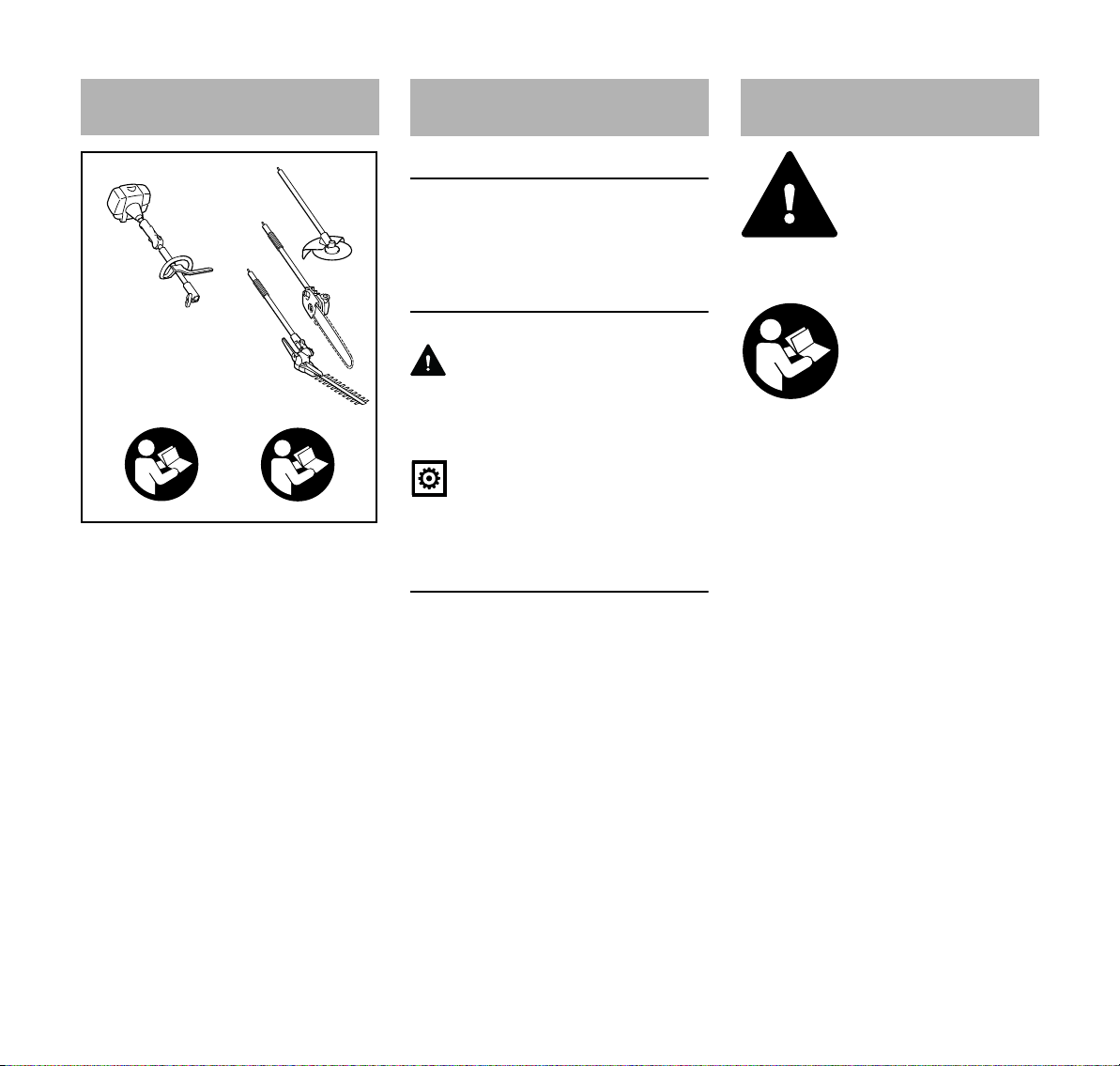

KombiSystem
Beim STIHL KombiSystem werden
unterschiedliche KombiMotoren und
KombiWerkzeuge zu einem Motorgerät
zusammengeführt. Die funktionsfähige
Einheit von KombiMotor und
KombiWerkzeug wird in dieser
Gebrauchsanleitung Motorgerät
genannt.
Dementsprechend bilden die
Gebrauchsanleitungen für KombiMotor
und KombiWerkzeug die gesamte
Gebrauchsanleitung für das Motorgerät.
Immer beide Gebrauchsanleitungen vor
der ersten Inbetriebnahme aufmerksam
lesen und für späteren Gebrauch sicher
aufbewahren.
Zu dieser
Gebrauchsanleitung
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheitsmaßnahmen sind beim
Arbeiten mit dem Motorgerät nötig, weil mit sehr
hoher Drehzahl des
Schneidwerkzeuges
gearbeitet wird.
Immer beide Gebrauchsanleitungen (KombiMotor
und KombiWerkzeug) vor
der ersten Inbetriebnahme aufmerksam
lesen und für späteren
Gebrauch sicher aufbewahren. Nichtbeachten
der Gebrauchsanleitungen kann
lebensgefährlich sein.
Motorgerät nur an Personen
weitergeben oder ausleihen, die mit
diesem Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitungen von KombiMotor
und KombiWerkzeug mitgeben.
Motorgerät – abhängig von den
zugeordneten Schneidwerkzeugen –
nur zum Mähen von Gras sowie zum
Schneiden von Wildwuchs oder
dergleichen verwenden.
Für andere Zwecke darf das Motorgerät
nicht benutzt werden – Unfallgefahr!
Nur solche Schneidwerkzeuge oder
Zubehöre anbauen, die von STIHL für
dieses Motorgerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
2
FSB-KM
deutsch
002BA254 KN
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Motorgerät bestehen.
STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Der Schutz des Motorgerätes kann den
Benutzer nicht vor allen Gegenständen
(Steine, Glas, Draht usw.) schützen, die
vom Schneidwerkzeug
weggeschleudert werden. Diese
Gegenstände können irgendwo
abprallen und dann den Benutzer
treffen.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.

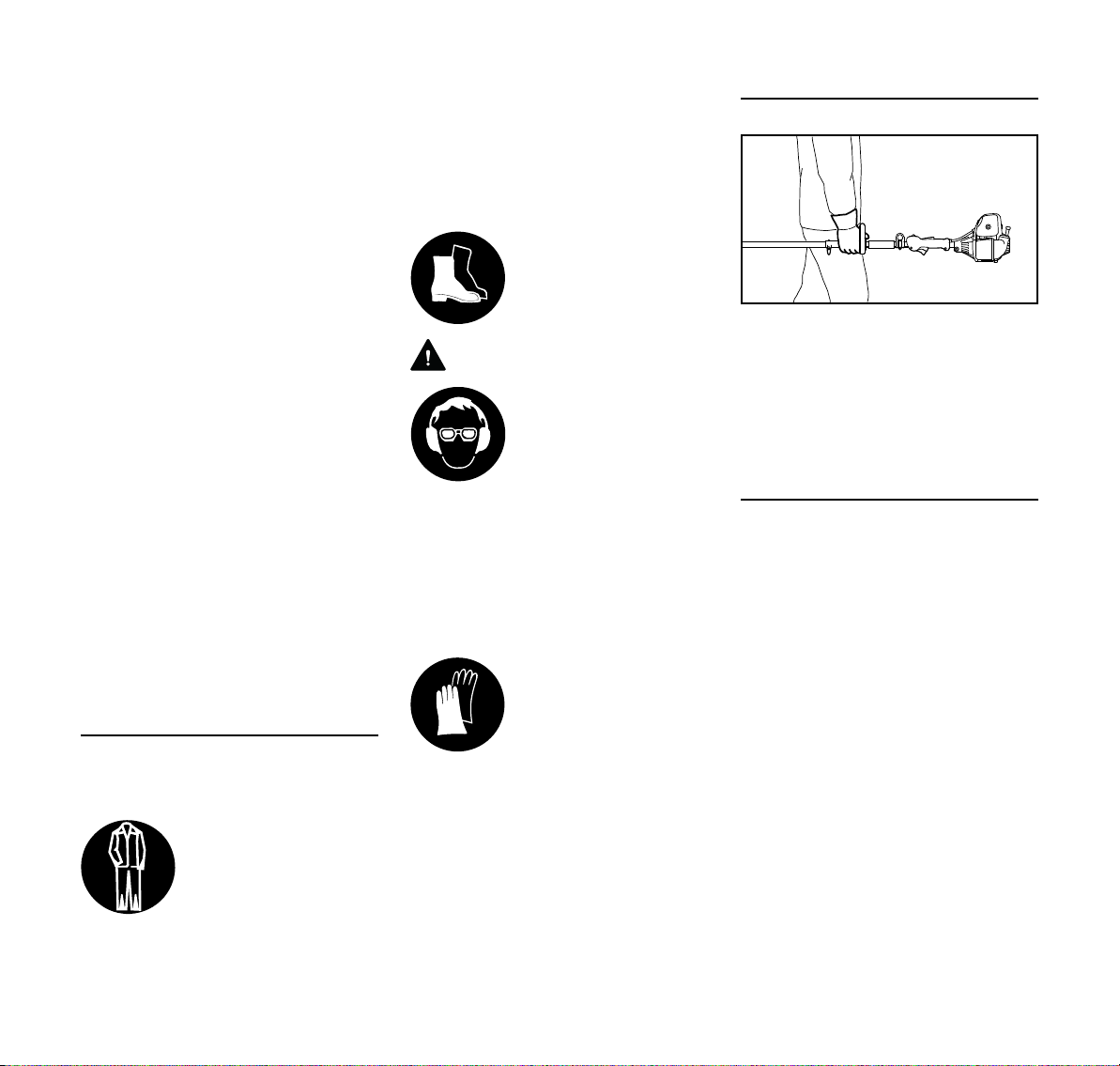

Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel.
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare
zusammenbinden und sichern
(Kopftuch, Mütze, Helm etc.).
Feste Schuhe mit griffiger, rutschfester Sohle
tragen
WARNUNG
Um die Gefahr von
Augenverletzungen zu
reduzieren enganliegende Schutzbrille nach
Norm EN 166 tragen. Auf
richtigen Sitz der Schutzbrille achten.
Gesichtschutz tragen und auf richtigen
Sitz achten. Gesichtsschutz ist kein
ausreichender Augenschutz.
"Persönlichen" Schallschutz tragen –
z. B. Gehörschutzkapseln.
Robuste Arbeitshandschuhe aus
widerstandsfähigem
Material tragen (z. B.
Leder).
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Motorgerät transportieren
Immer Motor abstellen.
Motorgerät ausbalanciert am Schaft
bzw. am Rundumgriff tragen.
In Fahrzeugen: Motorgerät gegen
Umkippen, Beschädigung und
Auslaufen von Kraftstoff sichern.
Vor dem Starten
Motorgerät auf betriebssicheren
Zustand prüfen – entsprechende Kapitel
in den Gebrauchsanleitungen von
KombiMotor und KombiWerkzeug
beachten:
– die Kombination von
Schneidwerkzeug, Schutz, Griff und
Traggurt muss zulässig und alle
Teile müssen einwandfrei montiert
sein
– Schneidwerkzeug: korrekte
Montage, fester Sitz und
einwandfreier Zustand
– Schutzeinrichtungen (z. B. Schutz
für Schneidwerkzeug) auf
Beschädigungen bzw. Verschleiß
prüfen. Beschädigte Teile erneuern.
Gerät nicht mit beschädigtem
Schutz betreiben
FSB-KM
3
deutsch
002BA080 KN
15m (50ft)
– keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
– Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Motorgerätes
– Traggurt und Handgriff
entsprechend der Körpergröße
einstellen. Kapitel "Traggurt
anlegen" beachten
Das Motorgerät darf nur in
betriebssicherem Zustand betrieben
werden – Unfallgefahr!
Für den Notfall bei Verwendung von
Traggurten: Schnelles Absetzen des
Gerätes üben. Beim Üben Gerät nicht
auf den Boden werfen, um
Beschädigungen zu vermeiden.
Siehe auch Hinweise zu "Vor dem
Starten" in der Gebrauchsanleitung des
KombiMotors.

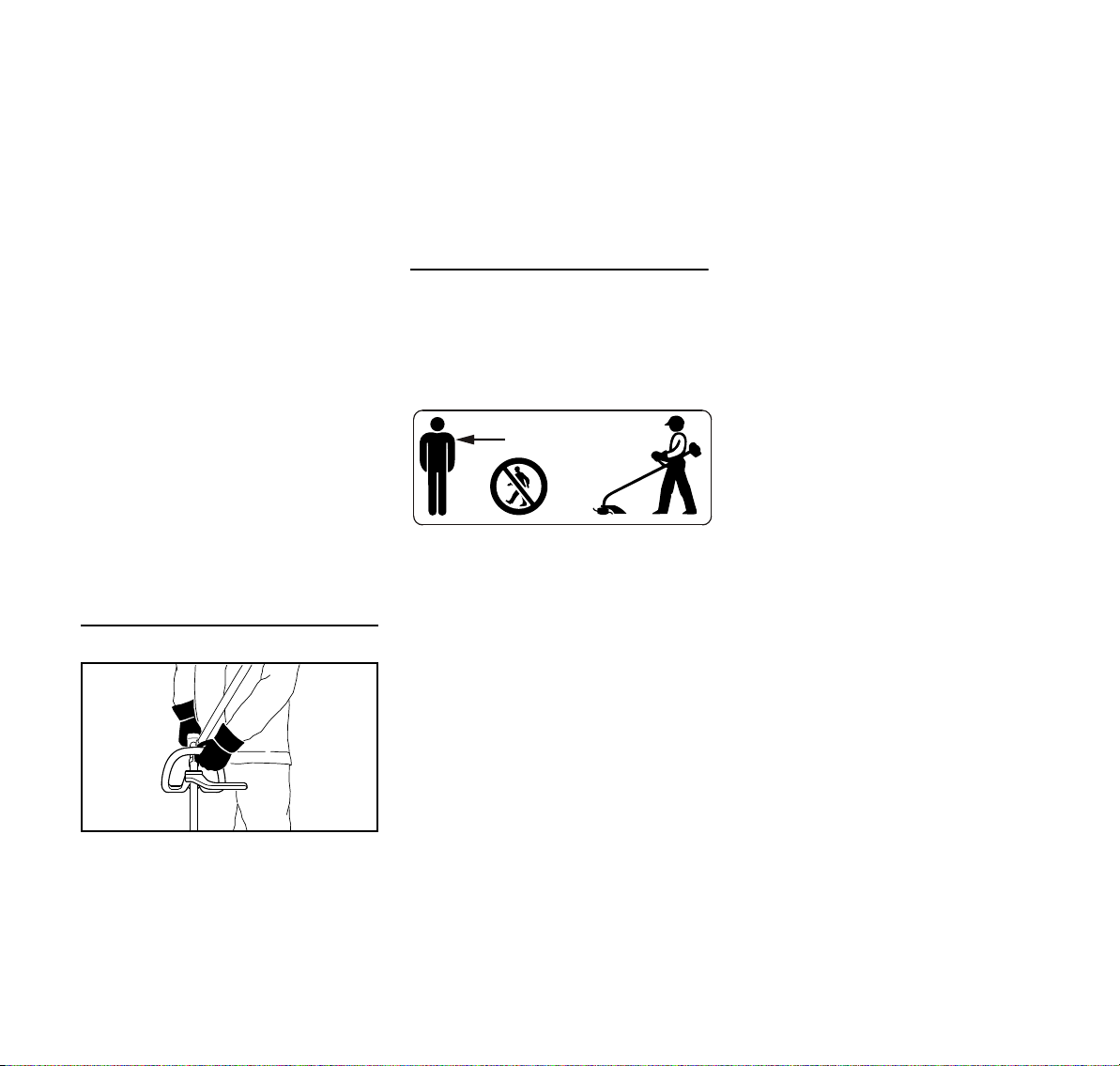

Gerät halten und führen
Motorgerät immer mit beiden Händen an
den Griffen festhalten.
Bei Ausführungen mit Rundumgriff mit
Bügel (Schrittbegrenzer) linke Hand am
Rundumgriff, rechte Hand am
Bedienungsgriff – auch bei
Linkshändern.
Immer für festen und sicheren Stand
sorgen.
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Motor abstellen – Kombischieber /
Stoppschalter / Stopptaster auf
0 bzw. STOP stellen.
In einem weiten Umkreis um den
Einsatzort kann durch
weggeschleuderte Gegenstände
Unfallgefahr entstehen, deshalb darf
sich im Umkreis von 15 m keine weitere
Person aufhalten. Diesen Abstand auch
zu Sachen (Fahrzeugen,
Fensterscheiben) einhalten – Gefahr der
Sachbeschädigung! Auch in einem
Abstand über 15 m kann eine
Gefährdung nicht ausgeschlossen
werden.
Auf einwandfreien Motorleerlauf achten,
damit sich das Schneidwerkzeug nach
dem Loslassen des Gashebels nicht
mehr dreht. Regelmäßig
Leerlaufeinstellung kontrollieren bzw.
korrigieren. Wenn sich das
Schneidwerkzeug im Leerlauf trotzdem
dreht, vom Fachhändler instandsetzen
lassen – siehe Gebrauchsanleitung des
KombiMotors.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Auf Hindernisse achten: Baumstümpfe,
Wurzeln – Stolpergefahr!
Immer für festen und sicheren Stand
sorgen.
Niemals mit einer Hand arbeiten.
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von Gefahr
ankündigenden Geräuschen (Schreie,
Signaltöne u. a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Falls das Motorgerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor dem Starten". Insbesondere
die Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Motorgeräte, die nicht mehr
betriebssicher sind, auf keinen Fall
weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
4
FSB-KM
deutsch

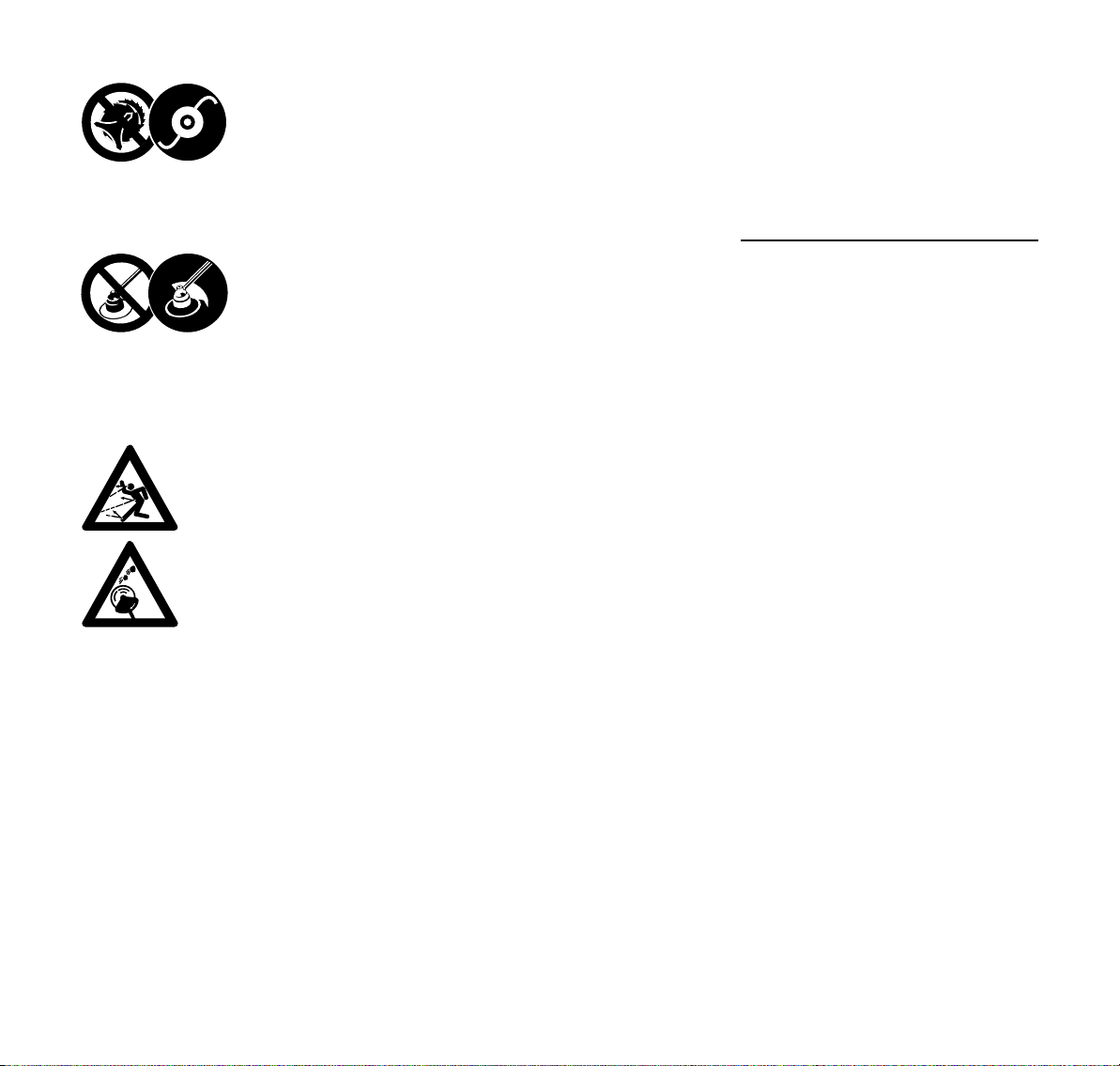

Der Schutz darf
zusammen mit
Mähköpfen verwendet werden –
Metall-Schneidwerkzeuge sind
nicht zugelassen –
Verletzungsgefahr!
Niemals ohne für
Gerät und Schneidwerkzeug
zugelassenen
Schutz arbeiten –
durch weggeschleuderte
Gegenstände
Verletzungsgefahr!
Gelände prüfen: Feste
Gegenstände – Steine,
Metallteile o. Ä. können
weggeschleudert werden
– auch über 15 m – Verletzungsgefahr! – und
können das Schneidwerkzeug sowie Sachen
(z. B. parkende Fahrzeuge, Fensterscheiben)
beschädigen
(Sachbeschädigung).
In unübersichtlichem, dicht
bewachsenem Gelände besonders
vorsichtig arbeiten.
Beim Mähen in hohem Gestrüpp, unter
Gebüsch und Hecken: Arbeitshöhe mit
dem Schneidwerkzeug mind. 15 cm –
Tiere nicht gefährden.
Schneidwerkzeug regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort prüfen:
– Motor abstellen, Gerät sicher
festhalten, Schneidwerkzeug zum
Abbremsen auf den Boden drücken
– Zustand und festen Sitz prüfen, auf
Anrisse achten
– schadhafte Schneidwerkzeuge
sofort auswechseln, auch bei
geringfügigen Haarrissen
Schneidwerkzeugaufnahme regelmäßig
von Gras und Gestrüpp reinigen –
Verstopfungen im Bereich des
Schneidwerkzeuges oder des Schutzes
entfernen.
Zum Wechseln des Schneidwerkzeuges
Motor abstellen – Verletzungsgefahr!
Nach Beenden der Arbeit bzw. vor dem
Verlassen des Gerätes: Motor abstellen.
Beschädigte oder angerissene
Schneidwerkzeuge nicht weiter
verwenden und nicht reparieren.
Partikel oder Bruchstücke können sich
lösen und mit hoher Geschwindigkeit
Bedienungsperson oder dritte Personen
treffen – schwerste Verletzungen!
Nur Schutz mit vorschriftsmäßig
montiertem Messer verwenden, damit
der Mähfaden auf die zulässige Länge
beschränkt wird.
Zum Nachstellen des Mähfadens bei
manuell nachstellbaren Mähköpfen
unbedingt den Motor abstellen –
Verletzungsgefahr!
Missbräuchliche Benutzung mit zu
langen Mähfäden reduziert die
Arbeitsdrehzahl des Motors. Das führt
durch dauerndes Rutschen der
Kupplung zur Überhitzung und zur
Beschädigung wichtiger Funktionsteile
(z. B. Kupplung, Gehäuseteile aus
Kunststoff) – z. B. durch im Leerlauf
mitdrehendes Schneidwerkzeug –
Verletzungsgefahr!
Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in den
Gebrauchsanleitungen von
KombiWerkzeug und KombiMotor
beschrieben sind. Alle anderen Arbeiten
von einem Fachhändler ausführen
lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung
immer den Motor abstellen –
Verletzungsgefahr!
FSB-KM
5
deutsch
002BA249 KN
000BA019 KN
Symbole auf Schutzvorrichtungen
Je ein Pfeil (innen und außen) auf dem
Schutz für Schneidwerkzeuge
kennzeichnet die Drehrichtung der
Schneidwerkzeuge.
Traggurt
Das Motorgerät darf ohne Traggurt
benutzt werden. Traggurt und
Einhängeöse sind Sonderzubehör.
Mähkopf mit Mähfaden
N Motorgerät mit laufendem Motor an
den Traggurt hängen
Für weichen "Schnitt" – zum sauberen
Schneiden auch zerklüfteter Ränder um
Bäume und Zaunpfähle – geringere
Verletzung der Baumrinde
WARNUNG
Mähfaden nicht durch einen Stahldraht
ersetzen – Verletzungsgefahr!
6
FSB-KM
deutsch
1
002BA073 KN
2
002BA074 KN
Mähkopf mit Kunststoffmessern – S TIHL
PolyCut 6-3
Zum Mähen von unbestandenen
Wiesenrändern (ohne Pfosten, Zäune,
Bäume und ähnliche Hindernisse).
Unbedingt Wartungshinweise für den
Mähkopf PolyCut beachten!
Verschleißmarkierungen beachten!
In das PolyCut-Unterteil sind
Verschleißmarkierungen eingebaut.
Wird eines der runden Löcher (1; Pfeil)
sichtbar oder ist der nach innen hochstehende Rand (2; Pfeil) abgenutzt,
dann darf der PolyCut 6-3 nicht mehr
verwendet werden – durch neuen
Mähkopf ersetzen!
WARNUNG
Bei Nichtbeachten einer der
Verschleißmarkierungen besteht die
Gefahr, dass das Schneidwerkzeug
zerbricht und umhergeschleuderte Teile
zu möglichen Verletzungen führen.
Zur Minderung der Unfallgefahr durch
brechende Messer den Kontakt mit
Steinen, Metallkörpern oder Ähnlichem
vermeiden!
PolyCut-Messer regelmäßig auf Anrisse
untersuchen. Tritt ein Anriss an einem
der Messer auf, dann alle Messer des
Polycut auswechseln!
Zulässige KombiMotoren
KombiMotoren
Nur KombiMotoren verwenden, die von
STIHL geliefert oder ausdrücklich für
den Anbau freigegeben wurden.
Abhängig vom verwendeten
Schneidwerkzeug immer Kapitel
"Zulässige Kombinationen von
Schneidwerkzeug, Schutz, Griff und
Traggurt" beachten.
Der Betrieb dieses KombiWerkzeugs ist
nur mit folgenden KombiMotoren
zulässig:
STIHL KM 55 R, KM 56 R, KM 85 R
KM 94 R
1)
,
FSB-KM
1)
nur außerhalb der EU
7
deutsch
1
6
8
9
0000-GXX-3935-A1
7
2
3
4
5
Zulässige Kombinationen von Schneidwerkzeug, Schutz, Griff, Traggurt
Schneidwerkzeug Schutz Griff Traggurt
Zulässige Kombinationen
Abhängig vom Schneidwerkzeug die
richtige Kombination aus der Tabelle
wählen!
WARNUNG
Aus Sicherheitsgründen sind andere
Kombinationen nicht zulässig –
Unfallgefahr!
Schneidwerkzeuge
Mähköpfe
1 STIHL AutoCut 5-2
2 STIHL AutoCut C 6-2
3 STIHL DuroCut 5-2
4 STIHL PolyCut 6-3
Schutz
5 Schutz mit Messer für Mähköpfe
8
Griff
6 Rundumgriff
7 Rundumgriff mit
8 Bügel (Schrittbegrenzer)
Traggurt
9 Einschultergurt kann verwendet
werden
FSB-KM
deutsch
1
002BA326 KN
2
3
002BA327 KN
4
2
002BA250 KN
1
3
002BA251 KN
1
2
KombiWerkzeug anbauen
N Zapfen (1) am Schaft bis zum
Anschlag in die Nut (2) in der
Kupplungsmuffe schieben
Richtig eingeschoben muss die rote
Linie (3 = Pfeilspitze) mit der
Kupplungsmuffe bündig sein.
N Knebelschraube (4) fest anziehen
KombiWerkzeug abbauen
N Schaft in umgekehrter Reihenfolge
abnehmen
Schutzvorrichtungen
anbauen
Messer anbauen
N Messer (1) in die Führung des
Schutzes schieben
N Schraube (2) mit dem
Kombischlüssel (3) – ist im
Lieferumfang des KombiMotors
enthalten oder als Sonderzubehör
erhältlich – eindrehen und
festziehen
Schutz anbauen
N Schelle (1) über die Nase (2) des
Schutzes schieben und an der Nase
festhalten
N die andere Seite der Schelle (1)
über den Schutz drücken
FSB-KM
9
deutsch
5
002BA252 KN
3
4
6
b
546BA016 KN
541BA001 KN
1
2
3
4
N Schutz (3) so auf den Schaft (4)
schieben, dass die Ausformung (a)
des Schaftes in die Führung (b) des
Schutzes passt
N Schutz (3) aufschieben, bis die
Sicherungsschraube (5) einrastet
N Schraube (6) der Schelle festziehen
Schneidwerkzeug anbauen
Motorgerät ablegen
N Motor abstellen
N Motorgerät so ablegen, dass
Rundumgriff und Motorhaube nach
unten und die Welle nach oben
zeigen
Druckteller
Der Druckteller befindet sich im
Lieferumfang des DuroCut 5-2 und
PolyCut 6-3. Er wird nur bei
Verwendung dieser Mähköpfe benötigt.
Mähkopf STIHL AutoCut 5-2,
Mähkopf STIHL AutoCut C 6-2
N Druckteller (1), falls vorhanden, von
der Welle (2) abziehen
Mähkopf STIHL DuroCut 5-2,
Mähkopf STIHL PolyCut 6-3
N Druckteller (1) auf die Welle (2)
schieben, dabei den
Innensechskant (3) auf den
Sechskant (4) stecken
10
FSB-KM
Welle blockieren
342BA021 KN
1
2
2
7
5
2
232BA053 KN
6
8
N zum Blockieren der Welle
Werkzeug (1) in die Bohrungen (2)
in Schutz und Druckteller stecken,
dazu diesen hin- und herdrehen bis
die Welle blockiert ist
STIHL AutoCut 5-2
Das Beilageblatt für den Mähkopf gut
aufbewahren!
N Oberteil (2) auf die Welle (5)
schieben, dabei den
Innensechskant (7) auf den
Sechskant (6) stecken
N Kappe (8) auf das Oberteil setzen
N Oberteil (2) mit der Hand festhalten
N Kappe (8) im Uhrzeigersinn drehen
und von Hand fest anziehen
Mähkopf abbauen
N Mähkopf mit der Hand festhalten
N Kappe so lange gegen den
Uhrzeigersinn drehen, bis sich die
Kappe abnehmen lässt
N Mähkopf abnehmen.
STIHL AutoCut C 6-2
Das Beilageblatt für den Mähkopf gut
aufbewahren!
deutsch
1
2
3
4
0000-GXX-3937-A0
N Mähkopf (2) auf die Welle (3)
schieben, dabei den
Innensechskant am Mähkopf (2) auf
den Sechskant (4) stecken
N Mähkopf (2) mit der Hand
festhalten.
N Kappe (1) im Uhrzeigersinn drehen
und von Hand fest anziehen.
Mähkopf abbauen
N Mähkopf mit der Hand festhalten
N Kappe so lange gegen den
Uhrzeigersinn drehen, bis sich der
Mähkopf abnehmen lässt
N Mähkopf abnehmen.
STIHL DuroCut 5-2 anbauen
Das Beilageblatt für den Mähkopf gut
aufbewahren!
FSB-KM
11
deutsch
11
5
681BA019 KN
10
1
2
N Mähkopf (1) im Uhrzeigersinn bis
zur Anlage auf die Welle (2) drehen
N Welle blockieren, siehe "Welle
blockieren"
N Mähkopf (1) fest anziehen
HINWEIS
Werkzeug zum Blockieren der Welle
wieder abziehen.
Mähkopf abbauen
N Welle blockieren, siehe "Welle
blockieren"
N Mähkopf gegen den Uhrzeigersinn
drehen
STIHL PolyCut 6-3
0000-GXX-3940-A0
N Druckteller auf die Welle schieben
N Mutter (10) in den Mähkopf
einsetzen
N Mähkopf (11) im Uhrzeigersinn bis
zum Anschlag auf die Welle (5)
drehen
N Welle blockieren
N Mähkopf festziehen
WARNUNG
Leichtgängig gewordene Mutter
ersetzen.
HINWEIS
Werkzeug zum Blockieren der Welle
wieder abziehen.
Mähkopf abbauen
N Welle blockieren, siehe "Welle
blockieren"
N Mähkopf gegen den Uhrzeigersinn
drehen
12
FSB-KM
deutsch
1
002BA374 KN
2
1
002BA308 KN
2
1
2
1
002BA310 KN
2
1
2
Traggurt anlegen
Art und Ausführung von Traggurt,
Tragöse und Karabinerhaken sind vom
Markt abhängig.
Verwendung des Traggurtes – siehe
"Zulässige Kombinationen von
Schneidwerkzeug, Schutz, Griff und
Traggurt".
Einschultergurt
Gerät am Traggurt einhängen
N Karabinerhaken (1) in der
Tragöse (2) am Schaft einhängen –
dabei die Tragöse festhalten
Gerät am Traggurt aushängen
Zum Abwurf das schnelle Aushängen
des Gerätes am Karbinerhaken üben –
dabei wie in "Gerät am Traggurt
aushängen" vorgehen.
Das Abstreifen des Einschultergurtes
von der Schulter üben.
N Einschultergurt (1) anlegen
N Gurtlänge so einstellen, dass sich
der Karabinerhaken (2) etwa eine
Handbreit unterhalb der rechten
Hüfte befindet
FSB-KM
N Lasche am Karabinerhaken (1)
drücken und die Tragöse (2) aus
dem Haken ziehen
Schnellabwurf
WARNUNG
Im Moment einer sich anbahnenden
Gefahr muss das Gerät schnell
abgeworfen werden. Schnelles
Absetzen des Gerätes üben. Beim Üben
das Gerät nicht auf den Boden werfen,
um Beschädigungen zu vermeiden.
13
deutsch
355BA007 KN
Motor starten / abstellen
Motor starten
Zum Starten grundsätzlich die
Bedienungshinweise für den
KombiMotor bzw. das Basis-Motorgerät
beachten!
N sicheren Stand einnehmen –
Möglichkeiten: stehend, gebückt
oder kniend
N Gerät mit der linken Hand fest an
den Boden drücken – dabei die
Bedienungselemente am
Bedienungsgriff nicht berühren –
siehe Gebrauchsanleitung für den
KombiMotor bzw. das BasisMotorgerät
HINWEIS
Nicht den Fuß auf den Schaft stellen
oder darauf knien!
WARNUNG
Wird der Motor angeworfen, kann direkt
nach dem Anspringen das
Schneidwerkzeug angetrieben werden –
deshalb gleich nach dem Anspringen
Gashebel kurz antippen – der Motor
geht in den Leerlauf.
Der weitere Startvorgang ist in der
Gebrauchsanleitung für den
KombiMotor bzw. das Basis-Motorgerät
beschrieben.
Gerät aufbewahren
Bei Betriebspausen ab ca. 3 Monaten
N Schneidwerkzeug abnehmen,
reinigen und prüfen
N wird das KombiWerkzeug getrennt
vom KombiMotor aufbewahrt:
Schutzkappe auf den Schaft
aufstecken zum Schutz vor
Verschmutzung der Kupplung
N Gerät an einem trockenen und
sicheren Ort aufbewahren. Vor
unbefugter Benutzung (z. B. durch
Kinder) schützen
N Gerät sicher auf den Boden legen:
die Stütze am Motor und der Schutz
für das Schneidwerkzeug bilden die
Auflage
Das Schneidwerkzeug darf weder den
Boden noch irgendwelche Gegenstände
berühren – Unfallgefahr!
14
Motor abstellen
N siehe Gebrauchsanleitung für den
KombiMotor bzw. das BasisMotorgerät
FSB-KM
deutsch
546BA016 KN
1
232BA007 KN
2
Mähkopf warten
Motorgerät ablegen
N Motor abstellen
N Motorgerät so ablegen, dass
Rundumgriff und Motorhaube nach
unten und die Welle nach oben
zeigen
Mähfaden erneuern
Vor dem Erneuern des Mähfadens den
Mähkopf unbedingt auf Verschleiß
prüfen.
WARNUNG
Sind starke Verschleißspuren sichtbar,
muss der Mähkopf komplett ersetzt
werden.
Der Mähfaden wird nachfolgend kurz
"Faden" genannt.
Im Lieferumfang des Mähkopfes
befindet sich eine bebilderte Anleitung,
die das Erneuern von Fäden zeigt.
Deshalb die Anleitungen für den
Mähkopf gut aufbewahren.
N Bei Bedarf den Mähkopf abbauen
Mähfaden nachstellen
STIHL AutoCut
N drehenden Mähkopf parallel über
die bewachsene Fläche halten –
den Boden antippen – ca. 3 cm
(1,2 in.) Mähfaden werden
nachgestellt
N durch das Messer (1) am Schutz (2)
werden überlange Mähfäden auf
optimale Länge gekürzt – daher
mehrmaliges Auftippen
hintereinander vermeiden!
Mähfaden wird nur dann nachgestellt,
wenn beide Mähfäden noch mind.
2,5 cm (1 in.) lang sind!
Wenn der Mähfaden kürzer als 2,5 cm
(1 in.) ist:
WARNUNG
Zum Nachstellen des Mähfadens mit der
Hand unbedingt den Motor abstellen –
sonst besteht Verletzungsgefahr!
N Gerät umdrehen
N Kappe an Fadenspule bis zum
Anschlag drücken
N Fadenenden aus Fadenspule
ziehen
Wenn kein Faden mehr in der Spule ist,
Mähfaden erneuern.
bei allen anderen Mähköpfen
wie im Beilageblatt des Mähkopfes
beschrieben.
WARNUNG
Zum Nachstellen des Mähfadens mit der
Hand unbedingt den Motor abstellen –
sonst besteht Verletzungsgefahr!
Mähfaden ersetzen
STIHL DuroCut
WARNUNG
Zum Bestücken des Mähkopfes mit der
Hand unbedingt den Motor abstellen –
sonst besteht Verletzungsgefahr!
N Mähkopf nach der mitgelieferten
Anleitung mit abgelängten Fäden
bestücken
FSB-KM
15
deutsch
Messer ersetzen
STIHL PolyCut
Vor dem Ersetzen der Schneidmesser
den Mähkopf unbedingt auf Verschleiß
prüfen.
WARNUNG
Sind starke Verschleißspuren sichtbar,
muss der Mähkopf komplett ersetzt
werden.
Die Schneidmesser werden
nachfolgend kurz "Messer" genannt.
Im Lieferumfang des Mähkopfes
befindet sich eine bebilderte Anleitung,
die das Erneuern von Messern zeigt.
Deshalb die Anleitung für den Mähkopf
gut aufbewahren.
WARNUNG
Zum Bestücken des Mähkopfes mit der
Hand unbedingt den Motor abstellen –
sonst besteht Verletzungsgefahr!
N Mähkopf abbauen
N Messer erneuern, wie in bebilderter
Anleitung gezeigt
N Mähkopf wieder anbauen
Wartungs- und
Pflegehinweise
Die folgenden Angaben beziehen sich
auf normale Einsatzbedingungen. Bei
erschwerten Bedingungen (starker
Staubanfall etc.) und längeren täglichen
Arbeitszeiten sind die angegebenen
Intervalle entsprechend zu verkürzen.
Zugängliche Schrauben und Muttern
N bei Bedarf nachziehen
Schneidwerkzeuge
N Sichtprüfung, Festsitz prüfen vor
Arbeitsbeginn und nach jeder
Tankfüllung
N bei Beschädigung ersetzen
Sicherheitsaufkleber
N unleserliche Sicherheitsaufkleber
ersetzen
Verschleiß minimieren und
Schäden vermeiden
Das Einhalten der Vorgaben dieser
Gebrauchsanleitung und der Vorgaben
der Gebrauchsanleitung des
KombiMotors vermeidet übermäßigen
Verschleiß und Schäden am Gerät.
Benutzung, Wartung und Lagerung des
Gerätes müssen so sorgfältig erfolgen,
wie in diesen Gebrauchsanleitungen
beschrieben.
Alle Schäden, die durch Nichtbeachten
der Sicherheits-, Bedienungs- und
Wartungshinweise verursacht werden,
hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
– nicht von STIHL freigegebene
Änderungen am Produkt
– die Verwendung von Werkzeugen
oder Zubehören, die nicht für das
Gerät zulässig, geeignet oder
qualitativ minderwertig sind
– nicht bestimmungsgemäße
Verwendung des Gerätes
– Einsatz des Gerätes bei Sport- oder
Wettbewerbs-Veranstaltungen
– Folgeschäden infolge der
Weiterbenutzung des Gerätes mit
defekten Bauteilen
16
Wartungsarbeiten
Alle im Kapitel "Wartungs- und
Pflegehinweise" aufgeführten Arbeiten
müssen regelmäßig durchgeführt
werden. Soweit diese Wartungsarbeiten
nicht vom Benutzer selbst ausgeführt
werden können, ist damit ein
Fachhändler zu beauftragen.
FSB-KM
deutsch
2
3
4
681BA054 KN
1
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Werden diese Arbeiten versäumt oder
unsachgemäß ausgeführt, können
Schäden entstehen, die der Benutzer
selbst zu verantworten hat. Dazu zählen
u. a.:
– Korrosions- und andere
Folgeschäden infolge
unsachgemäßer Lagerung
– Schäden am Gerät infolge
Verwendung von qualitativ
minderwertigen Ersatzteilen
Verschleißteile
Manche Teile des Gerätes unterliegen
auch bei bestimmungsgemäßem
Gebrauch einem normalen Verschleiß
und müssen je nach Art und Dauer der
Nutzung rechtzeitig ersetzt werden.
Dazu gehören u. a.:
– Schneidwerkzeuge (alle Arten)
– Befestigungsteile für
Schneidwerkzeuge
– Schneidwerkzeugschutze
Wichtige Bauteile
1 Schaft
2 Schutz
3 Mähkopf
4 Messer (für Mähfaden)
Technische Daten
Drehzahl
Max. Drehzahl der Abtriebswelle am
Schneidwerkzeug mit KombiMotor:
KM 55 R: 10400 1/min
KM 56 R: 10600 1/min
KM 85 R: 11000 1/min
KM 94 R: 10200 1/min
Gewicht
ohne Schneidwerkzeug und
Schutz: 0,7 kg
Schall- und Vibrationswerte
Zur Ermittlung der Schall- und
Vibrationswerte werden bei
Motorgeräten mit KombiWerkzeug
FSB-KM die Betriebszustände Leerlauf
und nominelle Höchstdrehzahl zu
gleichen Teilen berücksichtigt.
Weiterführende Angaben zur Erfüllung
der Arbeitgeberrichtlinie Vibration
2002/44/EG siehe www.stihl.com/vib
Schalldruckpegel L
mit Mähkopf
KM 55 R mit Rundumgriff: 94 dB(A)
KM 56 R mit Rundumgriff: 95 dB(A)
KM 85 R mit Rundumgriff: 96 dB(A)
KM 94 R mit Rundumgriff: 91 dB(A)
nach ISO 22868
peq
FSB-KM
17
deutsch
000BA073 KN
Schallleistungspegel L
nach
w
ISO 22868
mit Mähkopf
KM 55 R mit Rundumgriff: 109 dB(A)
KM 56 R mit Rundumgriff: 109 dB(A)
KM 85 R mit Rundumgriff: 112 dB(A)
KM 94 R mit Rundumgriff: 109 dB(A)
Vibrationswert a
mit Mähkopf
KM 55 R mit
Rundumgriff: 8,9 m/s
KM 56 R mit
Rundumgriff: 6,7 m/s
KM 85 R mit
Rundumgriff: 7,3 m/s27,5 m/s
KM 94 R mit
Rundumgriff: 7,2 m/s26,4 m/s
nach ISO 22867
hv,eq
Handgriff
links
2
2
Handgriff
rechts
2
8,0 m/s
2
7,0 m/s
2
2
Für den Schalldruckpegel und den
Schallleistungspegel beträgt der K-Wert
nach RL 2006/42/EG = 2,0 dB(A); für
den Vibrationswert beträgt der K-Wert
nach RL 2006/42/EG = 2,0 m/s
2
.
REACH
REACH bezeichnet eine EG
Verordnung zur Registrierung,
Bewertung und Zulassung von
Chemikalien.
Informationen zur Erfüllung der REACH
Verordnung (EG) Nr. 1907/2006 siehe
www.stihl.com/reach
Reparaturhinweise Entsorgung
Benutzer dieses Gerätes dürfen nur
Wartungs- und Pflegearbeiten
durchführen, die in dieser
Gebrauchsanleitung beschrieben sind.
Weitergehende Reparaturen dürfen nur
Fachhändler ausführen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Bei Reparaturen nur Ersatzteile
einbauen, die von STIHL für dieses
Gerät zugelassen sind oder technisch
gleichartige Teile. Nur hochwertige
Ersatzteile verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Gerät bestehen.
STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden.
STIHL Original-Ersatzteile erkennt man
an der STIHL Ersatzteilnummer, am
Schriftzug { und
gegebenenfalls am STIHL
Ersatzteilkennzeichen K (auf kleinen
Teilen kann das Zeichen auch allein
stehen).
Bei der Entsorgung die
länderspezifischen
Entsorgungsvorschriften beachten.
STIHL Produkte gehören nicht in den
Hausmüll. STIHL Produkt, Akkumulator,
Zubehör und Verpackung einer
umweltfreundlichen Wiederverwertung
zuführen.
Aktuelle Informationen zur Entsorgung
sind beim STIHL Fachhändler erhältlich.
18
FSB-KM
deutsch
EU-Konformitätserklärung
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Deutschland
erklärt in alleiniger Verantwortung, dass
Bauart: KombiWerkzeug
Sense
Fabrikmarke: STIHL
Typ: FSB-KM
Serienidentifizierung: 4137
den einschlägigen Bestimmungen der
Richtlinien 2006/42/EG und 2000/14/EG
entspricht und in Übereinstimmung mit
den jeweils zum Produktionsdatum
gültigen Versionen der folgenden
Normen entwickelt und gefertigt worden
ist:
EN ISO 12100, EN ISO 11806-1 (in
Verbindung mit den genannten
KM-Geräten)
Zur Ermittlung des gemessenen und des
garantierten Schallleistungspegels
wurde nach Richtlinie 2000/14/EG,
Anhang V, unter Anwendung der Norm
ISO 10884 verfahren.
Gemessener Schallleistungspegel
mit KM 55 R: 109 dB(A)
mit KM 56 R: 109 dB(A)
mit KM 85 R: 112 dB(A)
mit KM 94 R: 109 dB(A)
Garantierter Schallleistungspegel
mit KM 55 R: 111 dB(A)
mit KM 56 R: 111 dB(A)
mit KM 85 R: 114 dB(A)
mit KM 94 R: 111 dB(A)
Aufbewahrung der Technischen
Unterlagen:
ANDREAS STIHL AG & Co. KG
Produktzulassung
Das Baujahr ist auf dem Gerät
angegeben.
Waiblingen, 01.08.2017
ANDREAS STIHL AG & Co. KG
i. V.
Thomas Elsner
Leiter Produktmanagement und
Services
Anschriften
STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
71307 Waiblingen
STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
FSB-KM
19
deutsch
STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56,
10410 Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNALARI DIŞ
TİCARET A.Ş.
Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, İstanbul
Telefon: +90 216 394 00 40
Fax: +90 216 394 00 44
20
FSB-KM
0458-541-0021-B
deutsch
D
www.stihl.com
*04585410021B*
0458-541-0021-B
Loading...
