STIHL FSB-KM
Ръководство за употреба
Съдържание
български
Комби-система (комбинирана система) 2
Относно това ръководство за употреба 2
Указания за безопасност и техника на работа 3
Допустими комбинирани двигатели 8
Допустими комбинации от режещ
Оригинално ръководство за
употреба
инструмент, предпазител, дръжка и ремък за носене 9
Монтаж на комбинирания инструмент 10
Монтаж на защитните приспособления 10
Монтаж на режещия инструмент 11 Поставяне на ремъка (колана) за
носене 14 Пускане на двигателя в действие
/ изключване на двигателя 15 Съхранение на моторния уред 15 Обслужване и поддръжка на
главата за косене 16 Указания за обслужване и
Напечатано на хартия, избелена без употребата на хлор.
Печатарските бои съдържат растителни масла: хартията е
годна за вторична употреба.
поддръжка 17 Минимизиране на износването и
избягване повреди 18 Основни части на моторния уред 19 Технически данни 19 Указания за ремонт 20 Отстраняване (на отпадъци) 20 Декларация на ЕС (EU) за
съответствие 21
Уважаеми клиенти,
Благодарим Ви много, че сте избрали едно от висококачествените произведения на фирмата STIHL.
Това изделие е произведено по най­модерни методи на производство и с прилагане на многообхватни мерки за осигуряване на високо качество. Ние се стараем да направим всичко необходимо, за да бъдете доволни от Вашия моторен уред и да работите с него без проблеми.
Ако имате някакви въпроси относно Вашия уред, молим да се обърнете към Вашия търговски посредник или директно към пласментното ни дружество.
Ваш
Dr. Nikolas Stihl
{
0458-541-5421-B. VA0.M17.
0000007834_002_BG
FSB-KM
Това ръководство за работа и употреба е със защитени авторски права. Всички права остават запазени, особено правото за правене на копия /размножаване, за превеждане и за преработка посредством електронни системи.
1
български
. . . .
002BA530 KN
+
+
Комби-система (комбинирана система)
При комби-системата на STIHL, различни комбинирани двигатели и комбинирани инструменти са обединени в един моторен апарат. Функционалният агрегат, образуван от комбиниран двигател и комбиниран инструмент, се нарича в това ръководство за употреба: "моторен апарат".
В съответствие с това отделните ръководства за употреба на комбинирания двигател и на комбинирания инструмент, образуват цялостния, пълен наръчник "Ръководство за употреба на моторния апарат".
Винаги преди първото пускане в експлоатация да се прочетат внимателно двата наръчника
"Ръководство за употреба" и да се съхраняват на сигурно място за по­нататъшна употреба
Относно това ръководство за употреба
Картинни символи
Всички картинни символи, които са поставени на уреда, са обяснени в това ръководство за употреба.
Означение на разделите /главите от текста
ПРЕДУПРЕЖДЕНИЕ
Предупреждение за опасност от злополуки и наранявания на физически лица, както и от сериозни имуществени щети.
УКАЗАНИЕ
Предупреждение за повреда на уреда или отделни негови части.
Техническо усъвършенстване
Фирмата STIHL работи непрекъснато по усъвършенстването на всички машини и уреди от продукцията си; затова си запазваме правото да променяме обхвата на доставка по отношение на формата, техниката и оборудването без предварително да съобщаваме за това.
Въз основа на текстовата и илюстрационна информация в това ръководство за употреба не могат да се правят рекламации.
2
FSB-KM
български
Указания за безопасност и техника на работа
При работа с този мото­рен апарат са необходими специални мерки за безопасност, тъй като се работи с много високи обороти на режещия инструмент.
Винаги преди първото пускане на машината в експлоатация да се про­четат внимателно и двете ръководства за употреба (комбиниран двигател и комбиниран инструмент) и да се съхраняват на сигурно място – за по-ната­тъшно ползване. Несъблюдаването на ръководството за упо­треба може да се окаже опасно за живота.
Моторният апарат да се предоставя или дава назаем само на лица, които са запознати с този модел и с използването му – и винаги да се предоставят и ръководствата за работа с комбинирания двигател и комбинирания инструмент.
Моторният апарат – в зависимост от принадлежащите към него режещи инструменти – да се използва само за косене на трева, както и за рязане на диворастящи растения или подобни.
Използването на моторния апарат за други цели не е позволено – опасност от злополука!
Използвайте само такива режещи инструменти или принадлежности, които са изрично одобрени от STIHL за монтаж на този моторен апарат или технически идентични части. Ако имате въпроси относно тази тема, се обърнете към специализиран търговски обект.
Използвайте само висококачествени инструменти или принадлежности. В противен случай може да възникне опасност от злополуки или повреди на моторния апарат.
STIHL препоръчва използването на оригинални инструменти и принадлежности на STIHL. Те са оптимално съгласувани по своите ка чес тва със съо тве тнот о из дели е и с изискванията на потребителя.
Предпазителят на моторния апарат не може да защити потребителя от всички предмети (камъни, стъкло, жици и др.), които се изхвърлят със сила от режещия инструмент. Тези предмети могат да рекушират в нещо и да ударят работещия с апарата.
Не предприемайте никакви промени по апарата – това може да навреди на сигурността на работата. Фирмата STIHL не поема отговорност за щети, нанесени на физически лица или материални щети, възникнали в резултат от използването на неразрешени приспособления.
За почистване на апарата да не се използват машини за почистване с високо налягане. Мощната водна струя може да повреди частите на апарата.
Облекло и екипировка
Носете отговарящи на предписанията облекло и екипировка.
Облеклото да е подхо­дящо и целесъобразно и да не ограничава дви­женията. Плътно прилягащo oблекло – работен комбинезон, а не работна куртка.
Не носете дрехи, които могат да се закачат или заплетат в клони, шума или въртящи се части на апарата. Не носете и никакви шалове, вратовръзки и никакви украшения. Дългите коси трябва да са прибрани (с кърпа за глава, шапка, каска и др.).
Носете здрави обувки с предпазващи от хлъз­гане подметки с грайфери
ПРЕДУПРЕЖДЕНИЕ
За да намалите опас­ността от нараняване на очите, носете плътно прилепващи предпазни очила, съгласно стан­дарт EN 166. Внимавайте за правил­ното поставяне на предпазните очила.
Носете предпазна маска за лице и внимавайте за правилното й поставяне. Предпазната маска за лице не е достатъчна защита за очите.
FSB-KM
3
български
002BA254 KN
002BA080 KN
Носете "персонална" звукозащита срещу шум – като например капсуловидни антифони.
Носете устойчиви работни обувки от съп­ротивителен материал (например кожа).
STIHL предлага обширна програма за лично предпазно оборудване.
Транспортиране на моторния апарат
Винаги изключвайте двигателя.
При пренасяне дръжте моторния апарат балансиран – хванат за стебловидното тяло или съответно за кръговата обхващаща ръкохватка.
При транспортиране с моторни превозни средства: подсигурете моторния апарат да не се преобърне, да не се повреди и да не се разлее гориво.
Преди стартиране на моторния апарат
Проверете дали моторният апарат е в изправност за работа – съблюдавайте съответните раздели в ръководството за употреба на комбинирания двигател и комбинирания инструмент:
Комбинацията от режещ
инструмент, предпазител, дръжка и колан за носене на апарата трябва да е допустима и всички части трябва да са монтирани безупречно
Режещ инструмент: правилен
монтаж, здрава позиция и безупречно състояние на изправност
Проверете предпазните
устройства (например предпазителя на режещия инструмент) за повреди или съответно за износване. Повредените части да се сменят с нови. Не работете с апарата, ако предпазителят е повреден
Не предприемайте каквито и да
било промени по устройствата за обслужване и безопасност
Ръкохватките да са винаги чисти
и сухи, по тях да няма масло и смола – важно за безопасно боравене с моторния апарат
Нагласете колана за носене на
уреда и ръкохватката според ръста на работещия с него. Съблюдавайте посоченото в раздел "Поставяне на колана за носене"
Разрешава се работа само с моторни апарати, които са в пълна изправност – опасност от злополука!
Са мо в сл у чай на нужда п ри упот реба на колани за носене: упражнявайте се да сваляте бързо апарата. Когато се упражнявате, не хвърляйте апарата на земята, за да не го повредите.
Виж също и указанията относно "Преди да започнете работа" в ръководството за употреба на комбинирания двигател.
Държане и управление на апарата
Моторният апарат да се държи винаги здраво и с две ръце за дръжките.
При изпълнение с кръгова обхващаща ръкохватка със скоба (ограничител на стъпката) – лявата ръка на кръговата обхващаща ръкохватка, а дясната – на дръжката за управление – това важи и за левичари.
При работа е необходимо да имате винаги стабилна и сигурна опора.
4
FSB-KM
български
15m (50ft)
По време на работа
При евентуална опасност или съответно – в авариен случай, изключете веднага двигателя – поставете комбинирания превключвателен плъзгач / спирачния прекъсвач / спирачния бутон на 0 или съответно на STOP (СТОП).
В широк радиус около мястото за работа може да възникне опасност от злополука поради отхвърчащи предмети, изхвърлени с ускорение от машината, затова е забранено присъствието на други лица в радиус от 15 метра. Това разстояние трябва да се спазва и спрямо предмети (превозни средства, стъкла на прозорци) – опасност от повреждане на вещи и имущество! Също и на разстояние над 15 м опасността не може да бъде напълно изключена.
Внимавайте при празен ход двигателят да работи безупречно – режещият инструмент да не се върти повече след отпускане на лоста за газта. Контролирайте редовно оборотите на празен ход или коригирайте. Ако режещият инструмент въпреки това се движи при празен ход, апаратът трябва да се даде за ремонт в специализиран
търговски обект – виж "Ръководство за употреба на комбинирания двигател".
Внимание при поледица, влага, сняг, на стръмни склонове, по неравни терени и пр. – опасност от подхлъзване!
Внимавайте за препятствия: пънове, корени – опасност от спъване!
При работа е необходимо да имате винаги стабилна и сигурна опора.
Никога не работете с една ръка.
При поставени антифони се изисква повишено внимание и предпазливост – тъй като способността за възприемане на предупредителни звукове (като например викове, звукови сигнали и др.) е значително намалена.
Правете редовно паузи за почивка по време на работа, за да предотвратите преумора и изтощение, в противен случай – опасност от злополука!
Работете винаги спокойно и внимателно – само при добри условия на видимост и осветление. Работете разумно, не излагайте на опасност други лица.
В случай, че моторният апарат е бил изложен на нецелесъобразно натоварване (като например въздействие на сила при удар или падане), то преди да го използвате по-нататък, трябва непременно да проверите състоянието на изправността му за работа – виж също и раздел "Преди да започнете работа". Проверявайте по-специално функционалната годност на предпазните устройства. В никакъв
случай не работете с неизправни по отношение на безопасността моторни апарати. В случай на съмнение потърсете помощта на специализиран търговски обект.
Предпазителят може да се използва заедно с главите за косене – металните режещи инстру­менти са недопустими – опасност от нараняване!
Не работете никога без защита, одо­брена за съответния апа­рат и за съответния режещ инстру­мент – опасност от нараняване поради изхвър­чащи със скорост предмети!
FSB-KM
5
български
Проверете терена за работа: твърди пред­мети – като камъни, метални части и други подобни, могат да отхвърчат от ускоре­нието на машината – също и на по-далече от 15 м – опасност от нараняване! – и могат да повредят както реже­щия инструмент, така и други предмети в бли­зост – като например паркирани автомобили, стъкла на прозорци (нанасяне имущест­вени щети).
Работете с повишено внимание, на гъсто обрасли терени със силно намалена видимост.
При косене във високи гъсталаци, под храсти и под жив плет: работната височина на режещия инструмент трябва да бъде най-малко 15 см – не излагайте на опасност намиращите се там животни.
Проверявайте режещия инструмент редовно и на кратки интервали, а при явно доловими промени – веднага:
Изключете двигателя, дръжте
здраво апарата, за спиране на режещия инструмент го натиснете към земята
Проверете състоянието и
стабилността на позицията, внимавайте за пукнатини
Повредените режещи
инструменти трябва незабавно да се сменят, дори и ако имат минимални пукнатини с дебелина на косъм
Почиствайте редовно от трева и тръни фиксатора на режещия инструмент – отстранявайте задръстванията в областта на режещия инструмент или на предпазителя му.
За смяна на режещия инструмент изключвайте двигателя – опасност от нараняване!
След приключване на работа или съответно преди да напуснете апарата: изключвайте двигателя.
Повредените или отчупени режещи инструменти да не се използват повече и да не се ремонтират.
Отцепили се частици или отчупени парчета от режещите инструменти могат да изхвърчат с голяма скорост и да доведат до най-тежки наранявания на работещия с уреда или на трети лица!
Използвайте само предпазители с нож, монтиран съгласно предписанията, за да може нишката за косене да се ограничи на допустимата дължина.
За допълнителна настройка на режещата нишка при ръчно регулируеми глави за косене обезателно изключвайте двигателя – опасност от нараняване!
При неправилна работа с прекалено дълги нишки за косене се намаляват работните обороти на двигателя. Поради постоянното приплъзване на съединителя, това води до прегряване и до повреждане на важни функционални части (например на съединителя, на пластмасовите части от корпуса на машината) – опасност от нараняване – например чрез въртящия се на празен ход режещ инструмент!
Поддръжка и ремонт
Моторният уред трябва редовно да се поддържа. Да се извършват само тези дейности по поддръжката и ремонта на уреда, които са описани в ръководството за употреба на комбинирания инструмент и на комбинирания двигател. Всички други дейности трябва да се възлагат на специализиран търговец.
Фирмата STIHL препоръчва работите по поддръжката и ремонта на уреда да се възлагат само на специализирания дистрибутор на STIHL. За специализираните дистрибутори на STIHL редовно се провеждат квалификационни курсове
6
FSB-KM
български
002BA249 KN
000BA019 KN
за обучение и им се предоставят на разположение най-новите технически информации по тези уреди.
Да се използват само висококачествени резервни части. В противен случай съществува опасност от злополуки за работещите или повреди на уреда. Ако имате въпроси относно тази тема, се обърнете към специализирания търговец.
STIHL препоръчва да се използват предлаганите от STIHL оригинални части. Те са оптимално съгласувани по своите качества с уреда и с изискванията на потребителя.
При извършване на ремонт, поддръжка /обслужване и почистване на уреда винаги изключвайте двигателя – опасност от нараняване!
Символи върху защитните приспособления

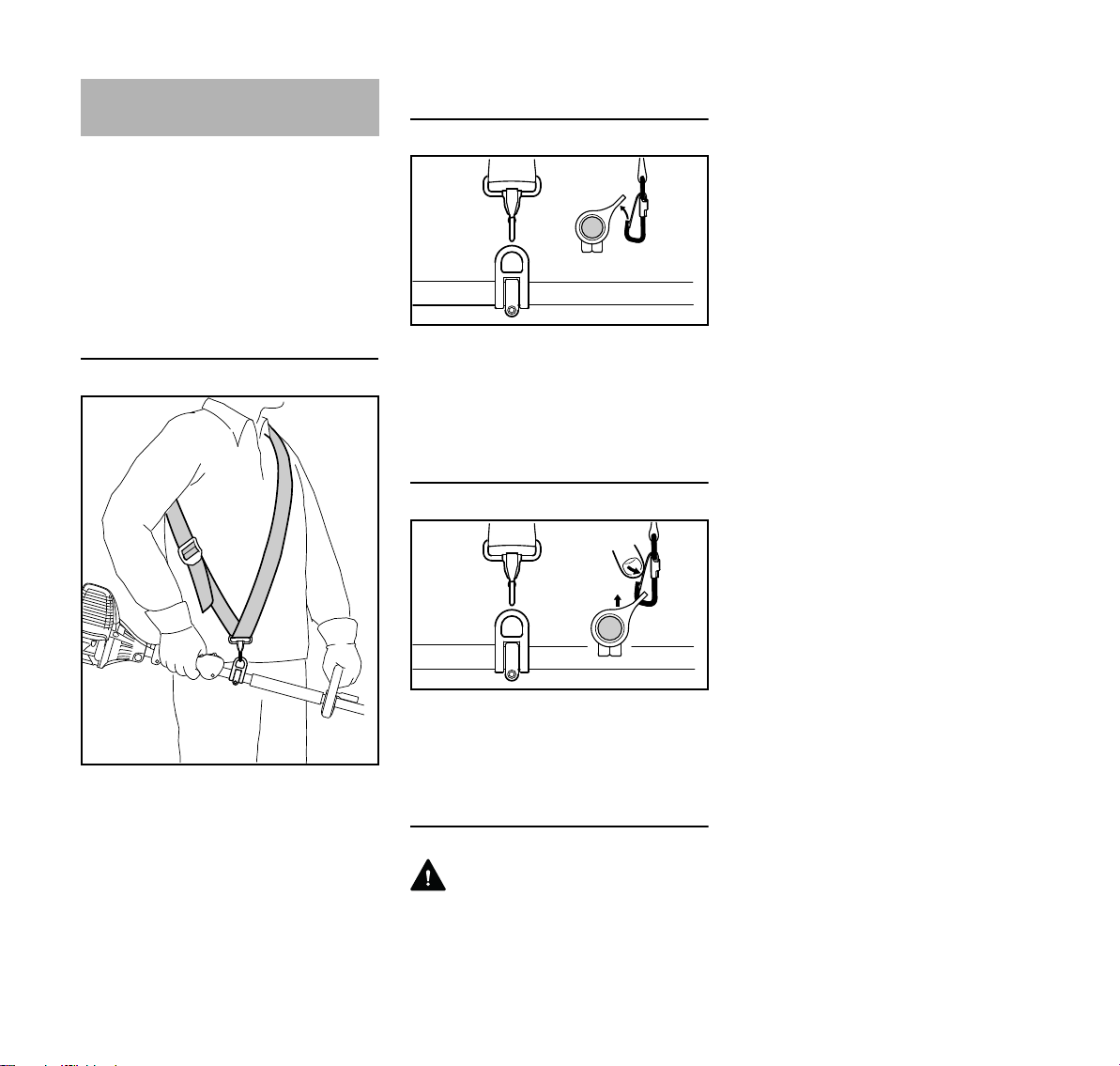

Колан за носене
Моторният апарат може да се използва без колан за носене. Коланът за носене и куката за окачване са специални принадлежности.
N Закачете моторния апарат с
включен двигател за колана за носене
Глава за косене с нишка за косене
За "меко рязане" – чисто окося ване на насечени краища около колове на огради и дървета – минимално нараняване на кората на дървото.
ПРЕДУПРЕЖДЕНИЕ
В никакъв случай не замествайте нишката за косене със стоманена тел (жица) – опасност от нараняване!
Съответната стрелка (отвътре и отвън) върху предпазителя на режещите инструменти показва посоката на въртене на режещите инструменти.
FSB-KM
7
български
1
002BA073 KN
2
002BA074 KN
Глава за косене с пластмасови ножове – STIHL PolyCut 6-3
За косене на неравни краища на ливади /поляни (без стълбове, огради, дървета и други подобни препятствия).
Непременно трябва да спазвате указанията за техническа поддръжка на главата за косене "PolyCut"!

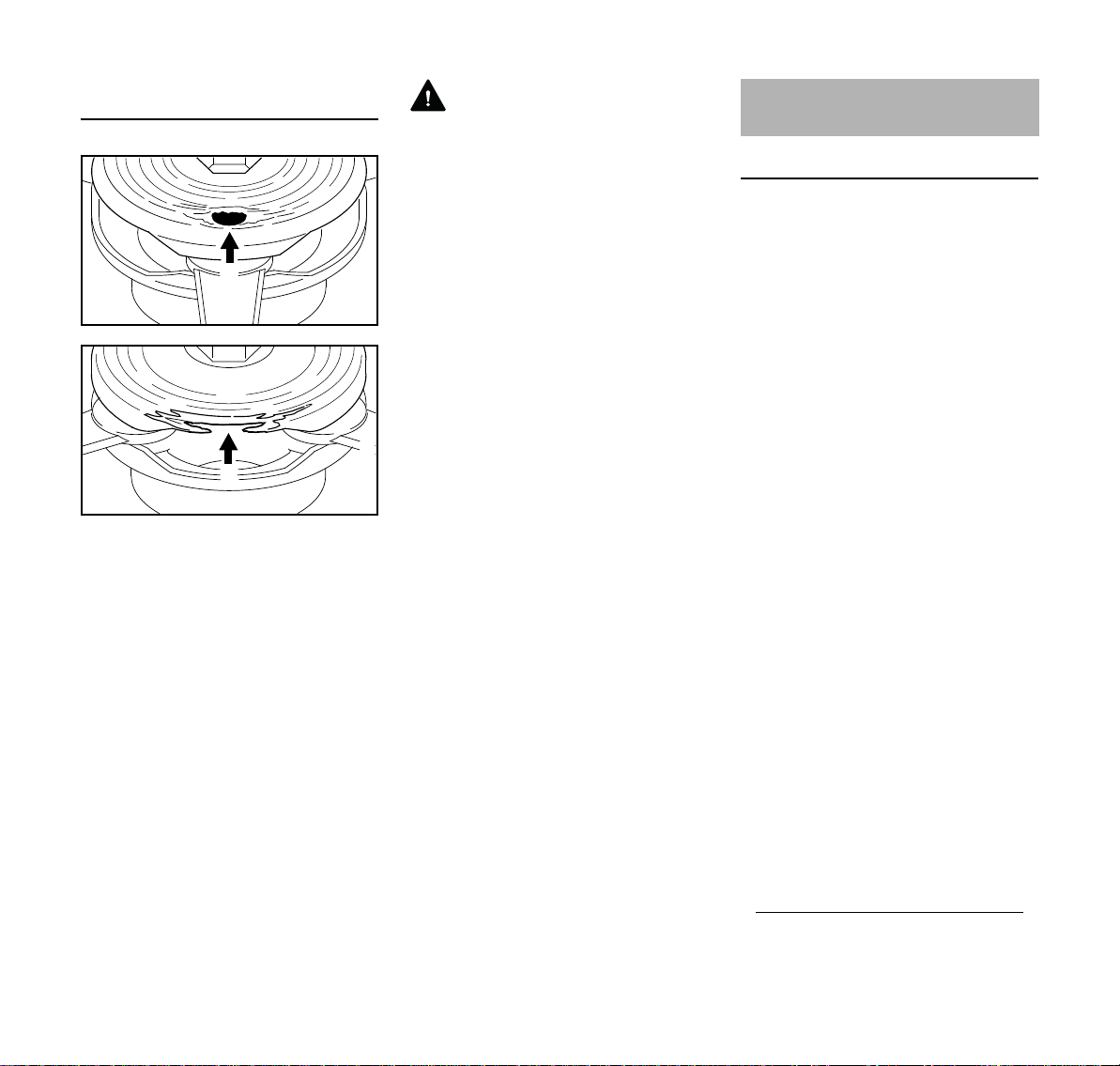

Съблюдавайте маркировките, показващи износването!
В долната част на PolyCut има вградени маркировки, показващи износването.
Ако един от кръглите отвори (1; виж стрелката) стане забележима или издаденият навътре ръб (2; виж стрелката) се износи, тогава главата за косене PolyCut 6-3 не бива повече да се използва – сменете с нова глава за косене!
ПРЕДУПРЕЖДЕНИЕ
При несъблюдаване на една от маркировките за износване съществува опасност режещият инструмент да се счупи и изхвърчащите части да наранят работещия с уреда.
За намаляване на опасността от нещастни случаи при счупване на ножовете (резачите), трябва да се избягва контакт на главата за косене с камъни, метални тела и други подобни!
Ножовете на главата "PolyCut" трябва редовно да се изследват да нямат пукнатини по тях. Когато откриете пукнатина върху един нож, тогава трябва да се сменят всички ножове на "PolyCut"!
Допустими комбинирани двигатели
Комбинирани двигатели
Използвайте само комбинирани двигатели, които са доставени или изрично одобрени от STIHL за монтаж.
В зависимост от използвания режещ инструмент винаги спазвайте глава "Допустими комбинации от режещ инструмент, предпазител, дръжка и колан за носене".
Работата с този комбиниран инструмент е разрешена само със следните комбинирани двигатели:
STIHL KM 55 R, KM 56 R, KM 85 R KM 94 R
1)
само извън ЕС
1)
,
8
FSB-KM
български
1
6
8
9
0000-GXX-3935-A1
7
2
3
4
5
Допустими комбинации от режещ инструмент, предпазител, дръжка и ремък за носене
Режещ инструмент Предпазител Дръжка Колан за носене
Допустими комбинации
В зависимост от режещия инструмент – изберете правилната комбинация от таблицата!
ПРЕДУПРЕЖДЕНИЕ
Поради причини на безопасността други комбинации не се допускат – опасност от злополука!
Режещи инструменти
Глави за косене
1 STIHL AutoCut 5-2 2 STIHL AutoCut C 6-2 3 STIHL DuroCut 5-2 4 STIHL PolyCut 6-3
Предпазител
5 Предпазител с нож за глави за
косене
FSB-KM
Дръжка
6 Кръгова обхващаща ръкохватка 7 Кръгова обхващаща
ръкохватка със
8 Скоба (ограничител на стъпката)
Колан за носене
9 Може да се използва колан за
носене на едно рамо
9
български
1
002BA326 KN
2
3
002BA327 KN
4
2
002BA250 KN
1
3
002BA251 KN
1
2

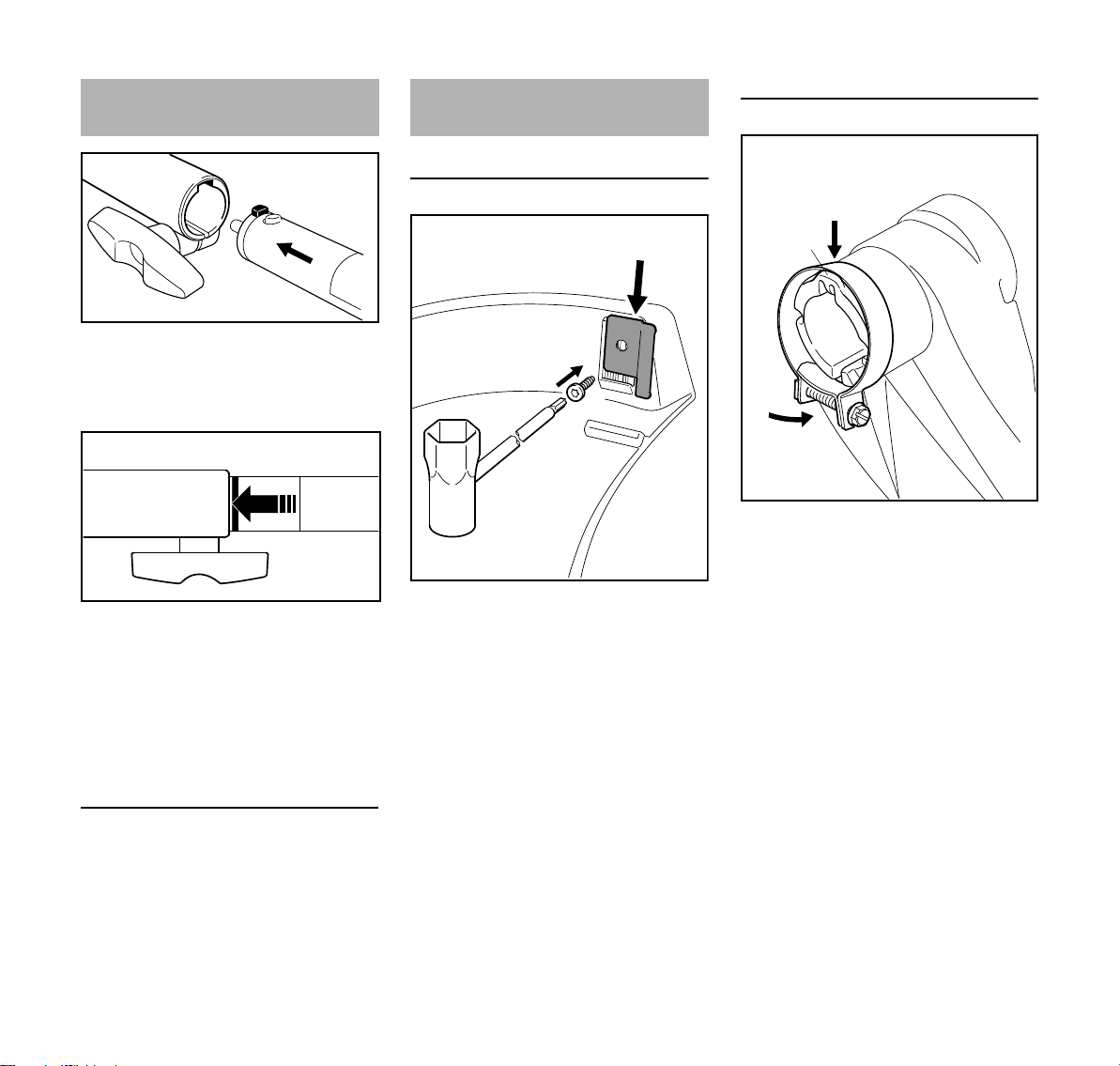

Монтаж на комбинирания инструмент
N Наденете шийката (цапфата) (1)
върху стеблото на уреда до упор в канала (2) на съединителната муфа
При правилно поставяне трябва червената линия (3 = връх на стрелката) дъ бъде на една линия със съединителната муфа.
N Затегнете здраво крилчатия
болт (4)
Демонтиране на комбинирания инструмент
Монтаж на защитните приспособления
Монтиране на ножа
N Вкарайте ножа (1) във водача на
предпазителя
N Завинтете и затегнете винта (2) с
комбинирания ключ (3) – съдържа се в обхвата на доставката на комбинирания двигател или се доставя като специална принадлежност
Монтаж на предпазителя
N Вкарайте скобата (1) през
носа (2) на предпазителя и закрепете на носа
N Натиснете другия край на
скобата (1) чрез предпазителя
N Свалете стеблото в обратна
последователност на действията
10
FSB-KM
български
5
002BA252 KN
3
4
6
b
546BA016 KN
541BA001 KN
1
2
3
4

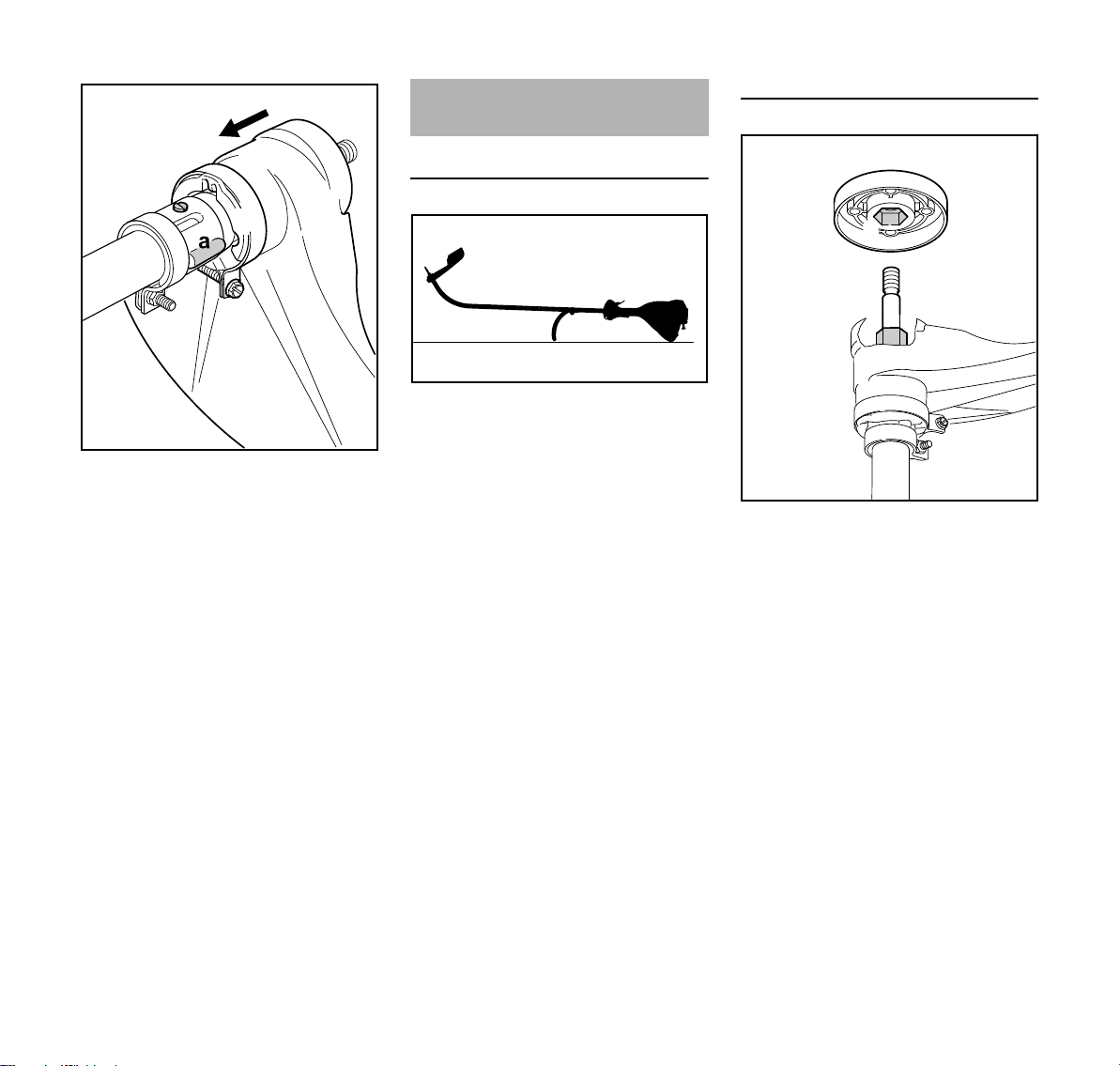

N Преместете така защитата (3)
върху стебловидното тяло (4), че формоването (a) на стебловидното тяло да пасне във водача (b) на предпазителя
N Преместете предпазителя (3),
докато фиксиращият винт (5) се фиксира
N Затегнете винта (6) на скобата
Монтаж на режещия инструмент
Оставете моторния апарат
N Изключете двигателя N Поставете моторния апарат така,
че кръговата обхващаща ръкохватка и капакът на двигателя да сочат надолу, а валът да сочи нагоре
Притискателен диск
Притискателният диск е включен в обхвата на доставката на DuroCut 5-2 и PolyCut 6-3. Той е необходим само при използване на тези глави за косене.
Глава за косене STIHL AutoCut 5-2, глава за косене STIHL AutoCut C 6-2
N Свалете притискателния диск (1),
ако има такъв, от вала (2)
Глава за косене STIHL DuroCut 5-2, глава за косене STIHL PolyCut 6-3
N Поставете притискателния диск
(1) на вала (2), при това поставете вътрешния шестостен (3) върху шестоъгълника (4)
FSB-KM
11
български
342BA021 KN
1
2
2
7
5
2
232BA053 KN
6
8
Блокиране на вала
N За блокиране на вала вкарайте
инструмента (1) в отворите (2) на предпазителя и на притискателния диск, за целта завъртете същия напред-назад, докато валът се блокира
STIHL AutoCut 5-2
Съхранявайте добре листовката­приложение с инструкции за ползване на главата за косене!
N Наденете горната част (2) върху
вала (5), при това наденете вътрешния шестостен (7) на шестостена (6)
N Поставете капачка (8) върху
горната част
N Дръжте здраво горната част (2) с
ръка
N Завъртете капачката (8) по
посока на часовниковата стрелка и затегнете с ръка
Демонтиране на главата за косене N Дръжте здраво главата за косене
с ръка
N Въртете капачката обратно на
часовниковата стрелка, докато може да се свали
N Свалете главата за косене.
STIHL AutoCut C 6-2
Съхранявайте добре листовката­пр и ложение с инстру кци и за полз ван е на главата за косене!
1
2
3
4
0000-GXX-3937-A0
N Наденете главата за косене (2)
върху вала (3), при което поставете вътрешния шестостен на главата за косене (2) на шестостена (4)
N Дръжте здраво главата за
косене (2) с ръка.
N Завъртете капачката (1) по
посока на часовниковата стрелка и затегнете с ръка.
12
FSB-KM
български
0000-GXX-3940-A0
2
1
11
5
681BA019 KN
10
Демонтиране на главата за косене N Дръжте здраво главата за косене
с ръка
N Въртете капачката обратно на
часовниковата стрелка, докато главата за косене може да се свали
N Свалете главата за косене.
Монтиране на STIHL DuroCut 5-2
Съхранявайте добре листовката­приложение с инструкции за ползване на главата за косене!
УКАЗАНИЕ
Свалете отново инструмента за блокиране на вала.
Демонтиране на главата за косене N Блокирайте на вала, виж раздел
"Блокиране на вала"
N Завъртете главата за косене в
посока обратна на часовниковата стрелка
STIHL PolyCut 6-3
N Блокиране на вала N Затегнете главата за косене
ПРЕДУПРЕЖДЕНИЕ
Ако гайката се е разхлабила с времето, я сменете с нова.
УКАЗАНИЕ
Свалете отново инструмента за блокиране на вала.
Демонтиране на главата за косене N Блокирайте на вала, виж раздел
"Блокиране на вала"
N Завъртете главата за косене в
посока обратна на часовниковата стрелка
N Завъртете главата за косене (1)
по посока на часовниковата стрелка до упор върху вала (2)
N Блокирайте на вала, виж раздел
"Блокиране на вала"
N Затегнете здраво главата за
косене (1)
FSB-KM
N Наденете притискателния диск
върху вала
N Поставете гайката (10) в главата
за косене
N Завъртете главата за косене (11)
по посока на часовниковата стрелка до упор върху вала (5)
13
български
1
002BA374 KN
2
1
002BA308 KN
2
1
2
1
002BA310 KN
2
1
2
Поставяне на ремъка (колана) за носене
Видът и изпълнението на колана за носене, носещата скоба и карабинката зависят от пазара.
Приложение на ремъка за носене – виж "Допустими комбинации от режещ инструмент, предпазител, дръжка и ремък за носене".
Ремък за носене на уреда на едно рамо
Окачване на апарата на ремъка за носене
N Окачете карабинката (1) в
носещата халка (2) на стебловидното тяло – при което дръжте здраво носещата халка
Откачване на моторната косачка от ремъка за носене
него. Упражнявайте се да сваляте и отстран ява те апар ата бързо от гърба си. Когато се упражнявате, не хвърляйте апарата на земята, за да не го повредите.
За сваляне на уреда упражнявайте бързо откачане на апарата от карабинката – при което действайте както е описано в "Откачване на уреда от ремъка за носене".
Упражнявайте се да сваляте ремъка (колана) за носене на едно рамо.
N Поставете ремъка за носене на
едно рамо (1)
N Нагласете дължината на ремъка
така, че карабинката (2) да се намира на около една педя разстояние под дясното Ви бедро
14
N Натиснете езичето на куката с
пружина (карабинката) (1) надолу и извадете носещата скоба (2) от куката
Бързо сваляне на машината от гърба
ПРЕДУПРЕЖДЕНИЕ
В момента на заплашваща опасност апаратът трябва да може да се свали и отстрани бързо от работещия с
FSB-KM
български
355BA007 KN
Пускане на двигателя в действие / изключване на двигателя

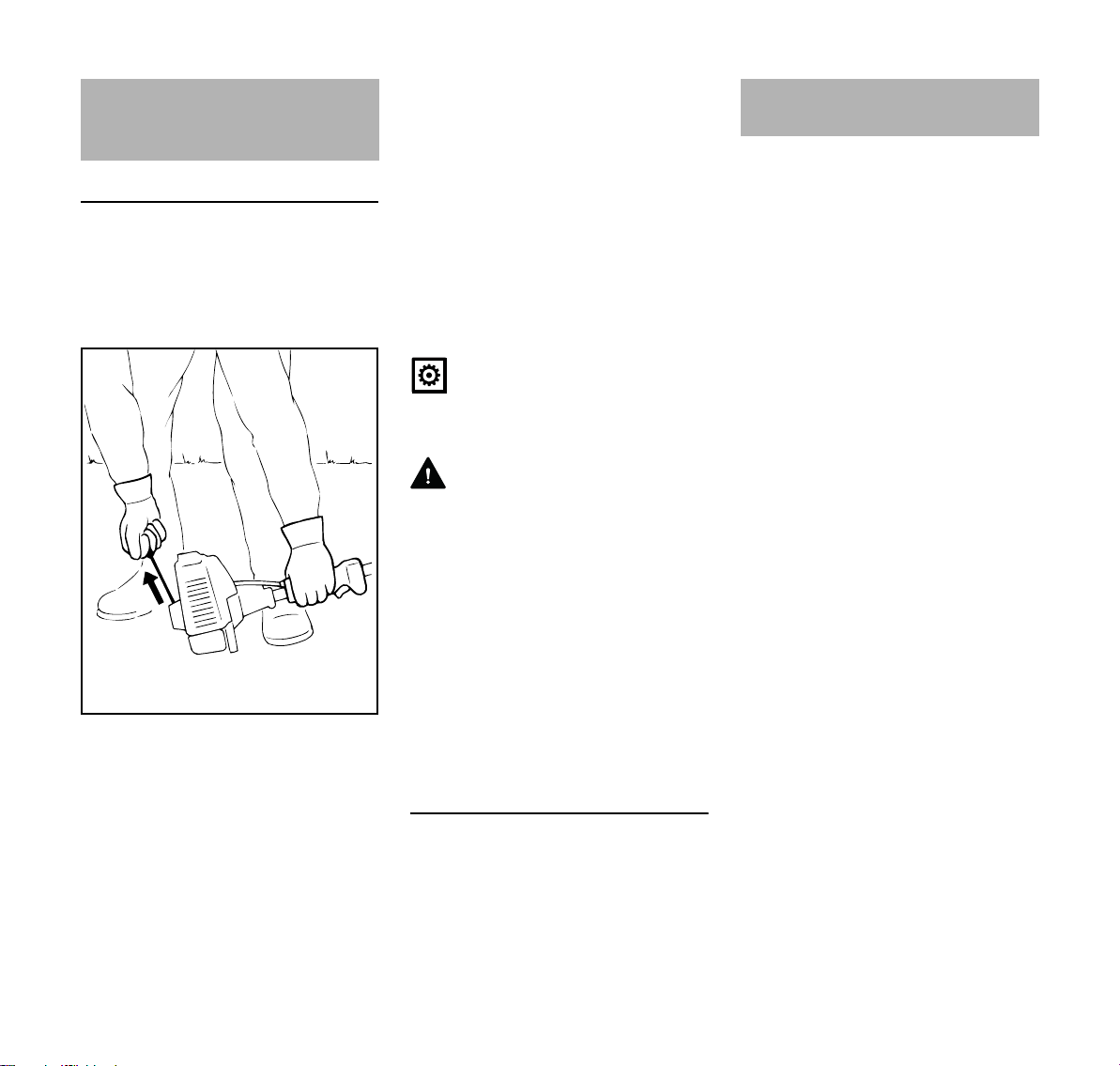

Стартиране на двигателя
При пускане в действие по принцип трябва да се спазват указанията за обслужване на комбинирания двигател или на основния моторен апарат!
N Поставете апарата в стабилно
положение на земята: опората на двигателя и предпазителят на режещия инструмент образуват опорната основа
Режещият инструмент не бива да докосва земята или каквито и да било предмети – опасност от злополука!
N Заемайте стабилна стойка –
възможности: изправени, наведени или на колене
N Натиснете апарата с лявата ръка
здраво към земята – при това не докосвайте нито елементите на управлението, нито дръжката за управление – виж наръчника "Ръководство за употреба на комбинирания двигател" или съответно – "Ръководство за употреба на основния моторен апарат"
УКАЗАНИЕ
Не стъпвайте с крак и не заставайте на колене върху стебловидното тяло!
ПРЕДУПРЕЖДЕНИЕ
Щом двигателят се пусне в действие, то непосредствено след запалването му режещата верига може да се задвижи – затова веднага след запалването натиснете кратко лоста за газта – двигателят тръгва на празен ход.
По-нататък процесът на стартиране е описан в наръчника "Ръководство за употреба на комбинирания двигател" или съответно – "Ръководство за употреба на основния моторен апарат".
Изключване на двигателя
N Виж наръчника "Ръководство за
употреба на комбинирания двигател" или съответно – "Ръководство за употреба на основния моторен апарат"
Съхранение на моторния уред
При спиране на работа за повече от 3месеца
N Свалете режещия инструмент,
почистете го и го проверете
N Ако комбинираният инструмент
се съхранява отделно: Поставете предпазния накрайник на стеблото на машината, за защита от замърсяване на съединителя
N Съхранявайте апарата на сухо и
сигурно място. Пазете апарата да не се използва от неупълномощени за работа с него (например от деца)
FSB-KM
15
български
546BA016 KN
1
232BA007 KN
2
Обслужване и поддръжка на главата за косене
Оставете моторния апарат
N Изключете двигателя N Поставете моторния апарат така,
че кръговата обхващаща ръкохватка и капакът на двигателя да сочат надолу, а валът да сочи нагоре
Смяна на нишката за косене
Преди смяната на нишката за косене, обезателно проверете дали главата за косене не е износена.
ПРЕДУПРЕЖДЕНИЕ
Ако се виждат силни следи от износване, трябва цялата комплектна глава за косене да се смени с нова.
Режещите нишки по-нататък ще бъдат наричани кратко "нишки".
В обхвата на доставка на главата за косене има илюстровано упътване, което показва как се подновяват нишките. Затова съхранявайте добре ръководствата на главата за косене.
N При необходимост демонтирайте
главата за косене
Регулиране/донастройване на нишката за косене
STIHL AutoCut
N Дръжте въртящата се глава за
косене успоредно на обраслата с растителност повърхност – допрете за кратко земята – регулират се около 3 cм (1,2 in./инча) нишка за косене
N С помощта на ножа (1), намиращ
се на предпазителя (2), свръхдългите режещи нишки се скъсяват на оптималната дължина – затова избягвайте да допирате за кратко земята няколко пъти едно след друго.
Нишката за косене може да се регулира само тогава, когато и двете нишки за косене са все още дълги най-малко 2,5см(1in./инча).
Ако режещата нишка е по-къса от 2,5 см (1 in./инча):
ПРЕДУПРЕЖДЕНИЕ
За допълнителна настройка с ръчно регулиране на нишките за косене обезателно изключвайте двигателя – иначе съществува опасност от нараняване!
N Обърнете уреда N Натиснете до упор накрайника на
макарата на нишката за косене
N Издърпайте краищата на нишката
за косене от макарата
Ако в макарата няма повече режеща нишка, сменете нишката за косене.
при всички други глави за косене
както е описано в листовката­приложение с инструкции за главата за косене.
ПРЕДУПРЕЖДЕНИЕ
За допълнителна настройка с ръчно регулиране на нишките за косене обезателно изключвайте двигателя – иначе съществува опасност от нараняване!
16
FSB-KM
български
Смяна на нишката за косене
STIHL DuroCut
ПРЕДУПРЕЖДЕНИЕ
За ръчно оборудване /зареждане на главата за косене обезателно изключвайте двигателя – иначе съществува опасност от нараняване!
N Зареждайте главата за косене с
отрязани (скъсени) нишки както е описано в доставеното с нея ръководство
Смяна на ножовете
STIHL PolyCut
Преди смяната на ножовете задължително проверете главата за косене за износване.
ПРЕДУПРЕЖДЕНИЕ
Ако се виждат силни следи от износване, трябва цялата комплектна глава за косене да се смени с нова.
Режещите ножове по-нататък кратко ще бъдат наричани "ножове".
В обхвата на доставката на главата за косене има илюстровано упътване, което показва смяната на ножовете. Поради това съхранявайте добре упътването за главата за косене.
N Демонтиране на главата за
косене
N Сменете ножовете, както е
показано в илюстрованото упътване
N Монтирайте отново главата за
косене
Указания за обслужване и поддръжка
Следните данни се отнасят за нормални работни условия. При усложнени условия (силно запрашаване и т. н.) и при по-дълго ежедневно работно време, посочените интервали трябва съответно да се съкратят.
Достъпни винтове и гайки N При необходимост да се
дозатегнат
Режещи инструменти N Проверете визуално, проверете
за затегнатост преди започването на работа и след всяко пълнене на резервоара
N При повреда да се смени
Стикер с указания за безопасност N Ако стикерите с указания за
безопасност са нечетливи, те трябва да се сменят
ПРЕДУПРЕЖДЕНИЕ
За ръчно оборудване /зареждане на главата за косене обезателно изключвайте двигателя – иначе съществува опасност от нараняване!
FSB-KM
17
български
Минимизиране на износването и избягване повреди
Спазването на предписанията в това ръководство за употреба, както и на предписанията в ръководството за употреба на комбинирания двигател, спомага за избягването на прекомерно износване и повреди на уреда.
Използването, поддръжката и съхранението на уреда трябва да се извършват така внимателно, както е описано в това ръководство за употреба.
Потребителят на моторния уред е сам отговорен за всички повреди, които са възникнали поради неспазване на указанията за безопасност, за експлоатация и за поддръжка на машината. Това важи особено за:
неразрешени от STIHL промени
по изделието
употребата на инструменти и
принадлежности, неразрешени или неподходящи за този уред, или ако те са с ниско качество
неотговарящо на
предназначението използване на уреда
Използване на моторния уред при
спортни или състезателни мероприятия
Повреди, които са възникнали
вследствие на по-нататъшното ползване на моторния уред с дефектни части
Работи по поддръжката на уреда
Всички работи по машината, посочени в раздел "Указания за обслужване и поддръжка", трябва да се извършват редовно. В случай, че тези работи по обслужването и поддръжката на уреда не могат да се извършат от самия потребител, това трябва да се възложи за изпълнение на оторизиран търговец-специалист.
Фирмата STIHL препоръчва работите по поддръжката и ремонта на уреда да се възлагат за извършване само на оторизиран търговец-специалист на STIHL. За специализираните търговци на STIHL редовно се провеждат квалификационни курсове за обучение и им се предоставят на разположение най-новите технически информации по тези уреди.
Ако тези работи по поддръжката бъдат пропуснати или извършени некачествено, по машината могат да се явят повреди, за които е отговорен самият потребител. Към тях спадат между другите такива, също и:
Корозионни повреди и други
последстващи щети вследствие на неправилно съхраняване на уреда
Повреди на моторния уред,
възникнали вследствие употребата на резервни части с ниско качество
Части, подлежащи на износване
Някои части на уреда подлежат на нормално износване дори и при използване съгласно предназначението му и трябва според вида и продължителността на употребата му да се сменят навреме. Към тях се отнасят между другото и:
Режещи инструменти (всички
видове)
Части за закрепване на режещите
инструменти
Предпазители за режещи
инструменти
18
FSB-KM
български
2
3
4
681BA054 KN
1
Основни части на моторния уред
1 Стебловидно тяло 2 Предпазител 3 Глава за косене 4 Нож (за нишки за косене)
Технически данни
Обороти на въртене
Макс. обороти в минута на изходящия вал на режещия инструмент с комбиниран двигател:
KM 55 R: 10400 об./мин. KM 56 R: 10600 об./мин. KM 85 R: 11000 об./мин. KM 94 R: 10200 об./мин.
Тегло
без режещ инструмент и предпазител 0,7 kg
Акустични и вибрационни стойности
За определяне на акустичните и вибрационни стойности на моторните уреди с комбиниран инструмент FSB-KM се вземат под внимание в равни съотношения работните състояния "празен ход" и "номинални максимални обороти".
За по-нататъшна информация относно изпълнението на Директивата за работодатели относно вибрациите 2002/44/EО – виж интернет страница: www.stihl.com/vib
Максимално ниво на акустична мощност L
с глава за косене KM 55 R с кръгова обхва-
щаща ръкохватка: 94 dB(A) KM 56 R с кръгова обхва-
щаща ръкохватка: 95 dB(A) KM 85 R с кръгова обхва-
щаща ръкохватка: 96 dB(A) KM 94 R с кръгова обхва-
щаща ръкохватка: 91 dB(A)
Максимално ниво на акустична мощност L
с глава за косене KM 55 R с кръгова обхва-
щаща ръкохватка: 109 dB(A) KM 56 R с кръгова обхва-
щаща ръкохватка: 109 dB(A) KM 85 R с кръгова обхва-
щаща ръкохватка: 112 dB(A) KM 94 R с кръгова обхва-
щаща ръкохватка: 109 dB(A)
според ISO 22868
peq
според ISO 22868
w
FSB-KM
19
български
000BA073 KN
Вибрационна стойност a
hv,eq
съгласно ISO 22867
с глава за косене
Ръкох­ватка отляво
Ръкох­ватка отдясно
KM 55 R с кръ­гова обхващаща ръкохватка: 8,9 м/сек
2
8,0 м/сек
2
KM 56 R с кръ­гова обхващаща ръкохватка: 6,7 м/сек
2
7,0 м/сек
2
KM 85 R с кръ­гова обхващаща ръкохватка: 7,3 м/сек
2
7,5 м/сек
2
KM 94 R с кръ­гова обхващаща ръкохватка: 7,2 м/сек
2
6,4 м/сек
2
Коефициентът-К за ниво на звука и ниво на звуковата мощност съгласно RL 2006/42/EG е равен на 2,0 dB(A); коефициентът-К за вибрационната стойност съгласно RL 2006/42/EG е равен на 2,0 м/сек
²
.
REACH
Съкращението "REACH" обозначава регламента на EG (Eвроп. общност) за регистриране, анализ и допустимост на химическите препарати.
За информации относно изпълнението на регламента "REACH" (EG /Eвроп. общност) номер 1907/2006 виж интернет страница www.stihl.com/reach
Указания за ремонт Отстраняване (на
отпадъци)
Потребителите на този уред имат право да извършват само тези дейности по поддръжката и обслужването на уреда, които са описани в настоящото ръководство за употреба. Всякакви други ремонти трябва да се извършват само от оторизирани специализирани търговци.
Фирмата STIHL препоръчва работите по поддръжката и ремонта на уреда да се възлагат за извършване само на оторизиран търговец-специалист на STIHL. За специализираните търговци на STIHL редовно се провеждат квалификационни курсове за обучение и им се предоставят на разположение най-новите технически информации по тези уреди.
При ремонт използвайте само такива резервни части, които са изрично одобрени от STIHL за монтаж на този уред – или технически идентични части. Да се използват само висококачествени резервни части. В противен случай съществува опасност от злополуки за работещите с машината или повреди на моторния уред.
Фирмата STIHL препоръчва да се използват само оригинални резервни части на STIHL.
Оригиналните резервни части на STIHL се познават по номера за резервни части на STIHL, по надписа { и понякога по знака за резервни части на фирмата K (на малки части може да е поставен само последният знак).
При отстраняване / изхвърляне на уреда да се спазват предписанията, специфични за съответната държава на пласмент.
Изделията на STIHL да не се изхвърлят при битовите отпадъци. Изделието на STIHL, акумулаторът (батерията) му, принадлежностите му и опаковката му да се предадат за вторична употреба, незамърсяваща околната среда.
Актуална информация, отнасяща се до отстраняването на употребявани изделия, може да се получи от търговеца-специалист на STIHL.
20
FSB-KM
български
Декларация на ЕС (EU) за съответствие
ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen
Германия
заявява на лична самостоятелна отговорност, че
Вид машина: Комбиниран
инструмент коса Фабрична марка: STIHL Тип: FSB-KM Серийна
идентификация: 4137
отговаря на предписанията по прилагане в действие на директивите 2006/42/EС и 2000/14/EО и е разработена и произведена съгласно валидните към датата на производство версии на следните стандарти:
EN ISO 12100, EN ISO 11806-1 (във връзка с упоменатите апарати KM)
За проверка на измереното и на гарантираното максимално ниво на акустична мощност се процедира съгласно директивата 2000/14/ЕС, приложение V, с прилагане на стандарта ISO 10884.
Измерено максимално ниво на акустична мощност
Гарантирано максимално ниво на акустична мощност
с KM 55 R: 111 dB(A) с KM 56 R: 111 dB(A) с KM 85 R: 114 dB(A) с KM 94 R: 111 dB(A)
Съхранение на техническата документация:
ANDREAS STIHL AG & Co. KG Одобрение на продукти
Годината на производство е посочена върху апарата.
Waiblingen, 01.08.2017
ANDREAS STIHL AG & Co. KG
в качеството на заместник
Томас Елснер
Ръководител управление на продукти и услуги
с KM 55 R: 109 dB(A) с KM 56 R: 109 dB(A) с KM 85 R: 112 dB(A) с KM 94 R: 109 dB(A)
FSB-KM
21
0458-541-5421-B
bulgarisch
B
www.stihl.com
*04585415421B*
0458-541-5421-B
Loading...
