STIHL BT 45
Gebrauchsanleitung
Inhaltsverzeichnis
deutsch
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Handgriff montieren 7
Anwendung 8
Kraftstoff 10
Kraftstoff einfüllen 11
Getriebe 14
Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Bohrwerkzeug einsetzen 15
Motor starten / abstellen 16
Betriebshinweise 18
Lösen eines festgeklemmten
Bohrwerkzeugs 18
Luftfilter reinigen 18
Vergaser einstellen 19
Zündkerze 20
Motorlaufverhalten 21
Gerät aufbewahren 22
Wartungs- und Pflegehinweise 23
Verschleiß minimieren und
Schäden vermeiden 24
Wichtige Bauteile 25
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
Technische Daten 26
Reparaturhinweise 27
Entsorgung 27
EU-Konformitätserklärung 27
Anschriften 28
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2020
0458-421-0021-A. VA2.E20.
0000002555_017_D
BT 45
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
1
deutsch
Zu dieser
Gebrauchsanleitung
Bildsymbole
Bildsymbole, die auf dem Gerät
angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung
können folgende Bildsymbole am Gerät
angebracht sein.
Kraftstofftank; Kraftstoffgemisch aus Benzin und
Motoröl
Kraftstoffhandpumpe
betätigen
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheitsmaßnahmen sind beim
Arbeiten mit diesem
Motorgerät nötig, weil mit
hohem Drehmoment und
teilweise hoher Umdrehungsgeschwindigkeit
des Bohrers gearbeitet
wird und weil die Bohrwerkzeuge scharfkantig
sind.
Die gesamte Gebrauchsanleitung vor der ersten
Inbetriebnahme aufmerksam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und andere
beachten.
Wer zum ersten Mal mit dem Motorgerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Motorgerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fern halten.
2
BT 45
deutsch
Wird das Motorgerät nicht benutzt, ist es
so abzustellen, dass niemand gefährdet
wird. Motorgerät vor unbefugtem Zugriff
sichern.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Motorgerät nur an Personen
weitergeben oder ausleihen, die mit
diesem Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender
Motorgeräte kann durch nationale wie
auch örtliche, lokale Vorschriften zeitlich
begrenzt sein.
Wer mit dem Motorgerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit einem
Motorgerät möglich ist.
Nur Träger von Herzschrittmachern: Die
Zündanlage dieses Gerätes erzeugt ein
sehr geringes elektromagnetisches
Feld. Ein Einfluss auf einzelne
Herzschrittmacher-Typen kann nicht
völlig ausgeschlossen werden. Zur
Vermeidung von gesundheitlichen
Risiken empfiehlt STIHL den
behandelnden Arzt und den Hersteller
des Herzschrittmachers zu befragen.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem
Motorgerät gearbeitet werden.
Motorgerät – abhängig von den
zugeordneten Bohrwerkzeugen und
Zusatzgeräten – nur zum Bohren von
Holz, Pflanzlöchern (Löcher in
gelockertem Boden von geringer Tiefe)
oder Eis verwenden.
Für andere Zwecke darf das Motorgerät
nicht benutzt werden.
Vor Beginn der Bohrarbeiten
sicherstellen, dass sich an den
Bohrstellen keine Leitungen (z. B. für
Gas, Wasser, Strom) befinden:
– Informationen von örtlichen
Versorgungsunternehmen einholen
– im Zweifelsfall das Vorhandensein
von Leitungen mit Detektoren oder
Probegrabungen prüfen
Nur solche Bohrwerkzeuge oder
Zubehöre anbauen, die von STIHL für
dieses Motorgerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Motorgerät bestehen.
STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel.
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck.
Lange Haare so zusammenbinden und so
sichern, dass sie sich
oberhalb der Schultern
befinden.
Feste Schuhe mit griffiger, rutschfester
Sohle tragen.
WARNUNG
Um die Gefahr von
Augenverletzungen zu
reduzieren enganliegende Schutzbrille nach
Norm EN 166 tragen. Auf
richtigen Sitz der Schutzbrille achten.
"Persönlichen" Schallschutz tragen –
z. B. Gehörschutzkapseln.
BT 45
3
deutsch
Robuste Arbeitshandschuhe aus
widerstandsfähigem
Material tragen (z. B.
Leder).
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Motorgerät transportieren
Immer Motor abstellen.
Gerät mit dem Bohrwerkzeug nach
unten tragen – heißen Schalldämpfer
vom Körper weg.
Eine weitere Möglichkeit ist die
Verwendung eines Traggurtes
(Sonderzubehör).
In Fahrzeugen: Motorgerät gegen
Umkippen, Beschädigung und
Auslaufen von Kraftstoff sichern.
Tanken
Benzin ist extrem leicht
entzündlich – von offenem Feuer Abstand
halten – keinen Kraftstoff
verschütten – nicht
rauchen.
Vor dem Tanken Motor abstellen.
Nicht tanken, solange der Motor noch
heiß ist – Kraftstoff kann überlaufen –
Brandgefahr!
Tankverschluss vorsichtig öffnen, damit
bestehender Überdruck sich langsam
abbauen kann und kein Kraftstoff
herausspritzt.
Tanken nur an gut belüfteten Orten.
Wurde Kraftstoff verschüttet, Motorgerät
sofort säubern – keinen Kraftstoff an die
Kleidung kommen lassen, sonst sofort
wechseln.

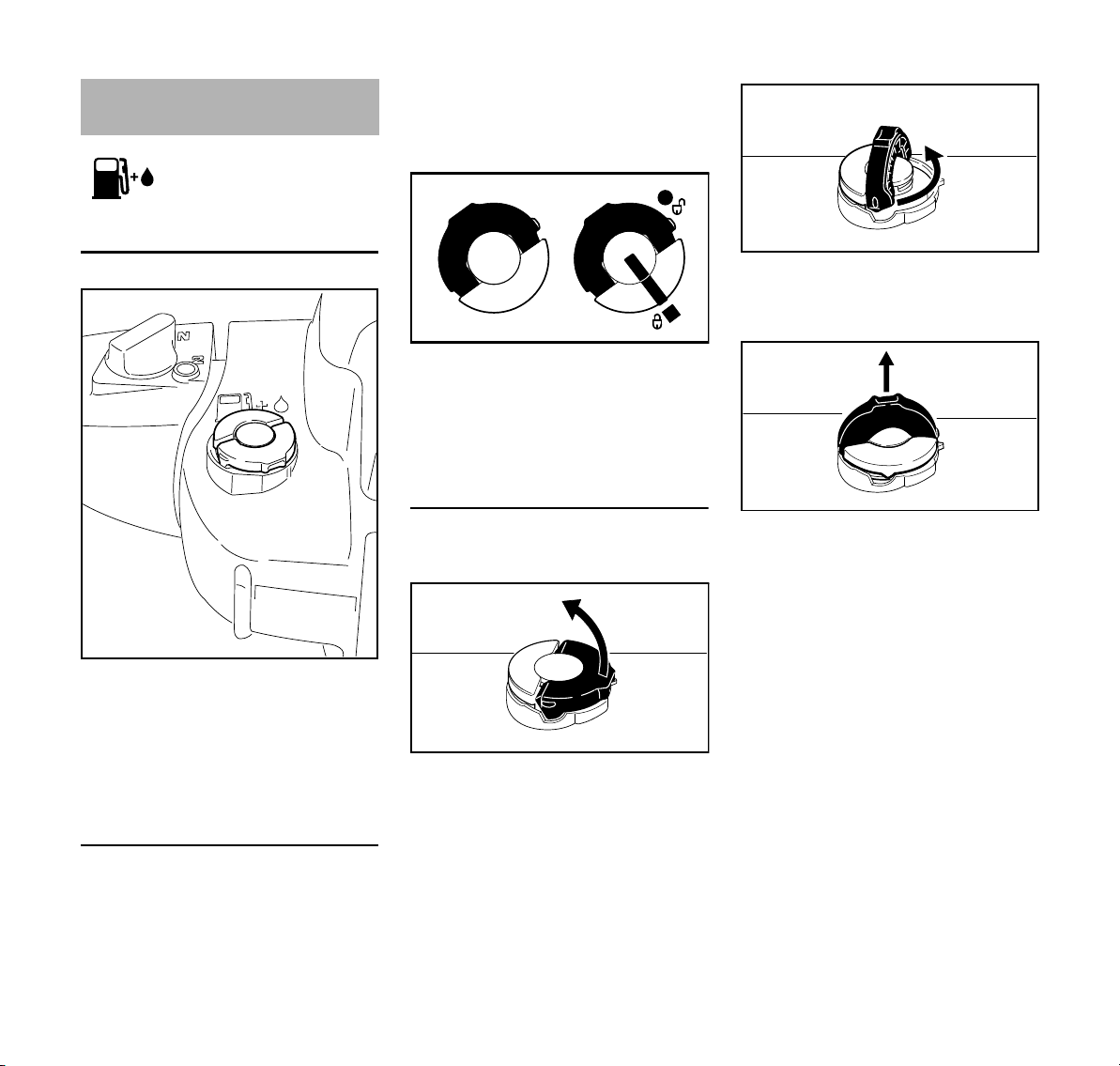

Tankverschluss mit
Klappbügel (Bajonettverschluss) korrekt
einsetzen, bis zum
Anschlag drehen und den
Bügel zuklappen.
Auf Undichtigkeiten achten! Wenn Kraftstoff
ausläuft, Motor nicht starten – Lebensgefahr durch
Verbrennungen!
Vor dem Starten
Motorgerät auf betriebssicheren
Zustand prüfen – entsprechende Kapitel
in der Gebrauchsanleitung beachten:
– Kraftstoffsystem auf Dichtheit
prüfen, besonders die sichtbaren
Teile wie z. B. Tankverschluss,
Schlauchverbindungen,
Kraftstoffhandpumpe (nur bei
Motorgeräten mit
Kraftstoffhandpumpe). Bei
Undichtigkeiten oder Beschädigung
Motor nicht starten – Brandgefahr!
Gerät vor Inbetriebnahme durch
Fachhändler instand setzen lassen
– Kombischieber / Stoppschalter
leicht auf STOP bzw. 0 stellbar
– zusätzlicher, vorderer Handgriff
sicher montiert, zum Bohrwerkzeug
passend
– Gashebel und Startgasknopf
leichtgängig – Gashebel muss von
selbst in die Leerlaufstellung
zurückfedern
– Festsitz des Zündleitungssteckers
prüfen – bei lose sitzendem Stecker
können Funken entstehen, die
austretendes Kraftstoff-Luftgemisch
entzünden können – Brandgefahr!
– keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
– Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Motorgerätes
Das Motorgerät darf nur in
betriebssicherem Zustand betrieben
werden – Unfallgefahr!
Motor starten
Mindestens 3 m vom Ort des Tankens
entfernt – nicht in geschlossenem
Raum.
Nur auf ebenem Untergrund, auf festen
und sicheren Stand achten, Motorgerät
sicher festhalten. Das Bohrwerkzeug
darf keine Gegenstände und nicht den
Boden berühren, weil es sich beim
Starten mitdrehen kann.

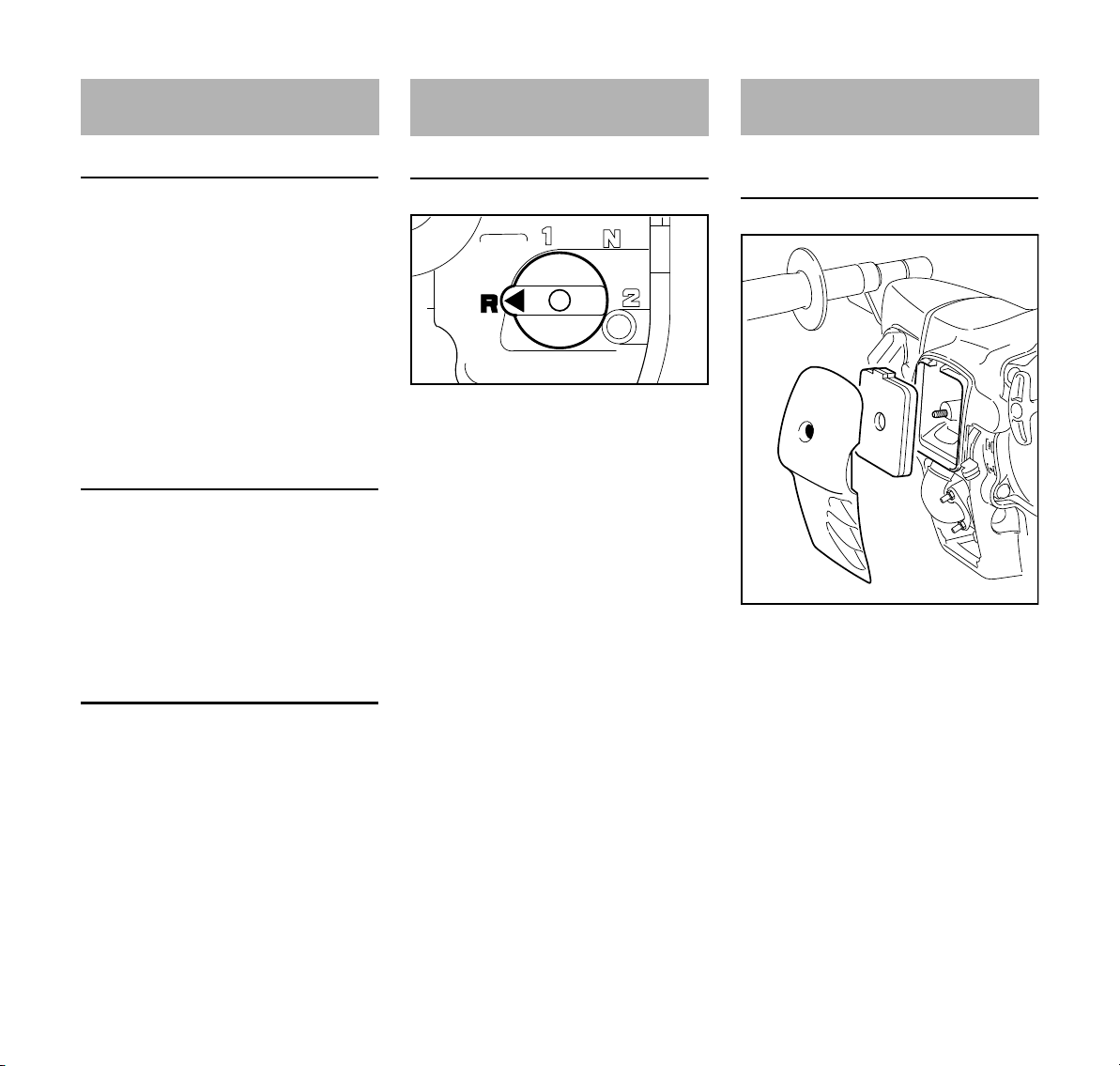

Getriebeleerlauf eingestellt – Drehgriff in
Stellung N.
Das Motorgerät wird nur von einer
Person bedient – keine weiteren
Personen im Arbeitsbereich dulden –
auch nicht beim Starten. Kontakt mit
dem Bohrwerkzeug vermeiden –
Verletzungsgefahr!
4
BT 45
deutsch
Motor nicht "aus der Hand" anwerfen –
starten wie in der Gebrauchsanleitung
beschrieben.
Motorleerlauf prüfen: Das
Bohrwerkzeug muss im Leerlauf – bei
losgelassenem Gashebel – stillstehen.
Leicht entflammbare Materialien (z. B.
Holzspäne, Baumrinde, trockenes Gras,
Kraftstoff) vom heißen Abgasstrom und
von der heißen
Schalldämpferoberfläche fern halten –
Brandgefahr!
Gerät halten und führen
Motorgerät immer mit beiden Händen an
den Griffen festhalten.
Immer für festen und sicheren Stand
sorgen.
Griffe mit den Daumen fest umfassen.
Rechte Hand am Bedienungsgriff, linke
Hand am zusätzlichen Griff – auch bei
Linkshändern.
Pflanzloch und Eis bohren
Holz bohren
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Motor abstellen – Kombischieber /
Stoppschalter auf 0 bzw. STOP stellen.
Keine weiteren Personen im
Arbeitsbereich dulden. Ausreichend
großen Abstand zu weiteren Personen
halten – Unfallgefahr!
Auf einwandfreien Motorleerlauf achten,
damit sich das Bohrwerkzeug nach dem
Loslassen des Gashebels nicht mehr
dreht. Wenn sich das Bohrwerkzeug im
Leerlauf trotzdem dreht, vom
Fachhändler instandsetzen lassen.
Regelmäßig Leerlaufeinstellung
kontrollieren bzw. korrigieren.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Auf Hindernisse achten: Baumstümpfe,
Wurzeln – Stolpergefahr!
Immer für festen und sicheren Stand
sorgen.
Bei Arbeiten in der Höhe:
– immer Hubarbeitsbühne benutzen
– niemals auf einer Leiter oder im
Baum stehend arbeiten
– niemals an instabilen Standorten
arbeiten
– niemals über Schulterhöhe arbeiten
– niemals mit einer Hand arbeiten
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von Gefahr
ankündigenden Geräuschen (Schreie,
Signaltöne u.a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
BT 45
5
deutsch
Das Motorgerät erzeugt
giftige Abgase, sobald
der Motor läuft. Diese
Gase können geruchlos
und unsichtbar sein und
unverbrannte Kohlenwasserstoffe und Benzol
enthalten. Niemals in
geschlossenen oder
schlecht belüfteten Räumen mit dem Motorgerät
arbeiten – auch nicht mit
Katalysator-Maschinen.
Bei der Arbeit in Gräben, Senken oder
unter beengten Verhältnissen stets für
ausreichenden Luftaustausch sorgen.
Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen,
Sehstörungen (z. B. kleiner werdendes
Blickfeld), Hörstörungen, Schwindel,
nachlassender Konzentrationsfähigkeit,
Arbeit sofort einstellen – diese
Symptome können u. a. durch zu hohe
Abgaskonzentrationen verursacht
werden – Unfallgefahr!
Motorgerät lärm- und abgasarm
betreiben – Motor nicht unnötig laufen
lassen, Gasgeben nur beim Arbeiten.
Während der Arbeit entstehende Stäube
(z. B. Holzstaub), Dunst und Rauch
können gesundheitsgefährdend sein.
Bei Staubentwicklung
Staubschutzmaske tragen.
Nicht rauchen bei der Benutzung und in
der näheren Umgebung des
Motorgerätes – Brandgefahr! Aus dem
Kraftstoffsystem können entzündliche
Benzindämpfe entweichen.
Falls das Motorgerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor dem Starten". Insbesondere
die Dichtheit des Kraftstoffsystems und
die Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Motorgeräte, die nicht mehr
betriebssicher sind, auf keinen Fall
weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
Nicht mit Startgaseinstellung arbeiten –
die Motordrehzahl ist bei dieser
Gashebelstellung nicht regulierbar.
Bohrwerkzeug und Bohrspindel nur
berühren, wenn Motor abgestellt und
Getriebe im Leerlauf (Stellung N) –
Verletzungsgefahr!
Kontakt mit Strom führenden Leitungen vermeiden
– Stromschlaggefahr!
Motorgerät sicher festhalten, damit
plötzlich auftretende Stöße aufgefangen
werden können – nur mit geringem
Vorschubdruck bohren.
In steinigem oder von Wurzeln
durchwachsenem Boden besonders
vorsichtig arbeiten.
Bohrlöcher abdecken und sichern.
Zum Wechseln des Bohrwerkzeugs
Motor abstellen und Getriebe in
Leerlaufstellung (Stellung N) schalten –
Verletzungsgefahr!
Heiße Maschinenteile, insbesondere
den Schalldämpfer, nicht berühren –
Verbrennungsgefahr.
Vor dem Verlassen des Gerätes: Motor
abstellen.
Bohrwerkzeuge regelmäßig auf
einwandfreien Zustand prüfen!
Schadhafte oder stumpfe Bohrer sofort
auswechseln.
Vibrationen
Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten
Durchblutungsstörungen der Hände
führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die
Benutzung kann nicht festgelegt
werden, weil diese von mehreren
Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert
durch:
– Schutz der Hände (warme
Handschuhe)
– Pausen
Die Benutzungsdauer wird verkürzt
durch:
– besondere persönliche
Veranlagung zu schlechter
Durchblutung (Merkmal: häufig
kalte Finger, Kribbeln)
– niedrige Außentemperaturen
– Größe der Greifkräfte (festes
Zugreifen behindert die
Durchblutung)
Bei regelmäßiger, langandauernder
Benutzung des Gerätes und bei
wiederholtem Auftreten entsprechender
Anzeichen (z. B. Fingerkribbeln) wird
eine medizinische Untersuchung
empfohlen.
6
BT 45
deutsch
421BA003 KN
1
2
Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung
immer Motor abstellen –
Verletzungsgefahr! – Ausnahme:
Vergaser- und Leerlaufeinstellung.
Motor bei abgezogenem
Zündleitungsstecker oder bei
ausgeschraubter Zündkerze mit der
Anwerfvorrichtung nur dann in
Bewegung setzen, wenn der
Kombischieber / Stoppschalter auf
STOP bzw. 0 steht – Brandgefahr durch
Zündfunken außerhalb des Zylinders.
Motorgerät nicht in der Nähe von
offenem Feuer warten und aufbewahren
– durch Kraftstoff Brandgefahr!
Tankverschluss regelmäßig auf
Dichtheit prüfen.
Nur einwandfreie, von STIHL
freigegebene Zündkerze – siehe
"Technische Daten" – verwenden.
Zündkabel prüfen (einwandfreie
Isolation, fester Anschluss).
Schalldämpfer auf einwandfreien
Zustand prüfen.
Nicht mit defektem oder ohne
Schalldämpfer arbeiten – Brandgefahr! –
Gehörschäden!
Heißen Schalldämpfer nicht berühren –
Verbrennungsgefahr!
Der Zustand der Antivibrationselemente
beeinflusst das Vibrationsverhalten –
Antivibrationselemente regelmäßig
kontrollieren.
Handgriff montieren
Handgriff für Holzbohrer
Vor erstmaliger Montage eines neuen
Handgriffes
N Handgriff (1) am Spannstück
festhalten und im Uhrzeigersinn
drehen bis der Klemmspalt (2) ganz
geschlossen ist
Dadurch wird ein kleiner Kunststoff-
Haltesteg im Klemmspalt gebrochen
und das erforderliche Aufspreizen des
Spannstückes ermöglicht.
Weiterer Ablauf und bei wiederholtem
Anbau
N Spannstück festhalten und den
Handgriff entgegen dem
Uhrzeigersinn herausdrehen
BT 45
7
deutsch
421BA036 KN
421BA005 KN
421BA037 KN
3
4
3
5
421BA007 KN
N Klemmspalt am Spannstück etwas
aufweiten
N Spannstück über das Bohrfutter
hinweg bis zur Anlage auf die
Bohrmaschine schieben – das
Spannstück muss in der Nut am
Getriebegehäuse einrasten
N Handgriff im Uhrzeigersinn in
Spannstück eindrehen
N Handgriff in die gewünschte
Position bringen und festziehen
Handgriff für Planzlochbohrer und
Eisbohrer
N beide Knebelschrauben (3) am
Flansch (4) lösen
N auf korrekten Sitz der
Kunststoffbuchse (siehe Pfeil)
achten
N Flansch bis zur Anlage auf die
Bohrmaschine schieben und
ausrichten
N Griffrohr (5) in den Flansch stecken
N Handgriff in die gewünschte
Position bringen und beide
Knebelschrauben festziehen
Anwendung
Die Bohrmaschine kann ortsunabhängig
für verschiedene Anwendungen
eingesetzt werden, z. B. Zaunbau und
Zimmermannsarbeiten (Satz
Holzbohrer), im Landschafts- und
Gartenbau (Satz Pflanzlochbohrer) und
beim Eisfischen (Satz Eisbohrer).
Allgemeines
WARNUNG
Zum Wechsel des Bohrwerkzeuges
immer den Motor abschalten und den
Drehgriff in Stellung N bringen.
Immer den zum jeweiligen
Bohrwerkzeug zugehörigen Handgriff
verwenden, siehe "Handgriff
montieren".
WARNUNG
Bohrmaschine bei der Arbeit stets mit
beiden Händen festhalten, durch
Festklemmen des Bohrwerkzeuges
oder nach Durchdringen des
Werkstoffes können unerwartete Kräfte
auftreten.
8
BT 45
Loading...
