STIHL BT 360

{

Gebrauchsanleitung Notice d’emploi Handleiding Istruzioni d’uso

D Gebrauchsanleitung

1 - 26

F Notice d’emploi

27 - 53

n Handleiding

54 - 78

I Istruzioni d’uso

79 - 103

Inhaltsverzeichnis

deutsch

Zu dieser Gebrauchsanleitung 2 Sicherheitshinweise und

Arbeitstechnik 2 Gerät komplettieren 7 Kraftstoff 10 Kraftstoff einfüllen 11 Motor starten / abstellen 12 Bohrwerkzeug einsetzen 14

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.

Betriebshinweise 15 Lösen eines festgeklemmten

Bohrwerkzeugs 15 Luftfilter reinigen 16 Vergaser einstellen 16 Zündkerze 17 Motorlaufverhalten 18 Getriebe schmieren 18 Gerät aufbewahren 19 Wartungs- und Pflegehinweise 20 Verschleiß minimieren und

Schäden vermeiden 22 Wichtige Bauteile 23 Technische Daten 24

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

Reparaturhinweise 25 Entsorgung 25 EU-Konformitätserklärung 25 Anschriften 26

Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein

Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

{

0458-441-9421-B. VA3.K18.

0000001447_014_D

BT 360

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Kennzeichnung von Textabschnitten

WARNUNG

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesem Motorgerät nötig, weil mit hohem Drehmoment und teilweise hoher Umdrehungsgeschwindigkeit des Bohrers gearbeitet wird und weil die Bohrwerkzeuge scharfkantig sind.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Motorgerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem Motorgerät arbeiten.

Kinder, Tiere und Zuschauer fern halten. Wird das Motorgerät nicht benutzt, ist es

so abzustellen, dass niemand gefährdet wird. Motorgerät vor unbefugtem Zugriff sichern.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Motorgerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Motorgeräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Wer mit dem Motorgerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nur Träger von Herzschrittmachern: Die Zündanlage dieses Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und den Hersteller des Herzschrittmachers zu befragen.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Motorgerät gearbeitet werden.

Motorgerät – abhängig von den zugeordneten Bohrwerkzeugen – nur zum Bohren von Erdlöchern verwenden.

BT 360

deutsch

Der Einsatz des Motorgeräts für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Motorgerät führen.

Vor Beginn der Bohrarbeiten sicherstellen, dass sich an den Bohrstellen keine Leitungen (z. B. für Gas, Wasser, Strom) befinden:

– Informationen von örtlichen

Versorgungsunternehmen einholen

– im Zweifelsfall das Vorhandensein

von Leitungen mit Detektoren oder Probegrabungen prüfen

Nur solche Bohrwerkzeuge oder Zubehöre anbauen, die von STIHL für dieses Motorgerät zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Motorgerät bestehen.

STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Bekleidung und Ausrüstung

Vorschriftsmäßige Bekleidung und Ausrüstung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung – Kombianzug, kein Arbeitsmantel.

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen des Gerätes verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck.

Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).

Schutzstiefel mit griffiger, rutschfester Sohle und Stahlkappe tragen.

WARNUNG

Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 tragen. Auf richtigen Sitz der Schutzbrille achten.

"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

Schutzhelm tragen bei Gefahr von herabfallenden Gegenständen.

Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z. B. Leder).

STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

Motorgerät transportieren

Immer Motor abstellen. Gerät zu zweit am Tragrahmen tragen. Für Transporte über längere Strecken

Bohrer abbauen und Gerät am Tragrahmen tragen – heiße Maschinenteile (z. B. Getriebe, Schalldämpfer) weg vom Körper – Verbrennungsgefahr!

Vor dem Transport in Fahrzeugen Gerät abkühlen lassen.

In Fahrzeugen: Motorgerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern.

Tanken

Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht

rauchen. Vor dem Tanken Motor abstellen. Nicht tanken, solange der Motor noch

heiß ist – Kraftstoff kann überlaufen – Brandgefahr!

BT 360

deutsch

441BA047 KN

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorgerät sofort säubern – keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

Nach dem Tanken Schraub-Tankverschluss so fest wie möglich anziehen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt.

Auf Undichtigkeiten achten – wenn Kraftstoff ausläuft, Motor nicht starten – Lebensgefahr durch Verbrennungen!

Vor dem Starten

Klappbaren Tragrahmen in Arbeitsposition bringen und arretieren, siehe "Gerät komplettieren".

Motorgerät auf betriebssicheren Zustand überprüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

– Kraftstoffsystem auf Dichtheit

prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorgeräten mit

Kraftstoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten – Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen lassen

– Stoppschalter am Gerät leicht auf

STOP und Stoppschalter am Tragrahmen leicht auf 0 stellbar

– Regulierhebel leichtgängig –

Regulierhebel muss von selbst in die Leerlaufstellung zurückfedern

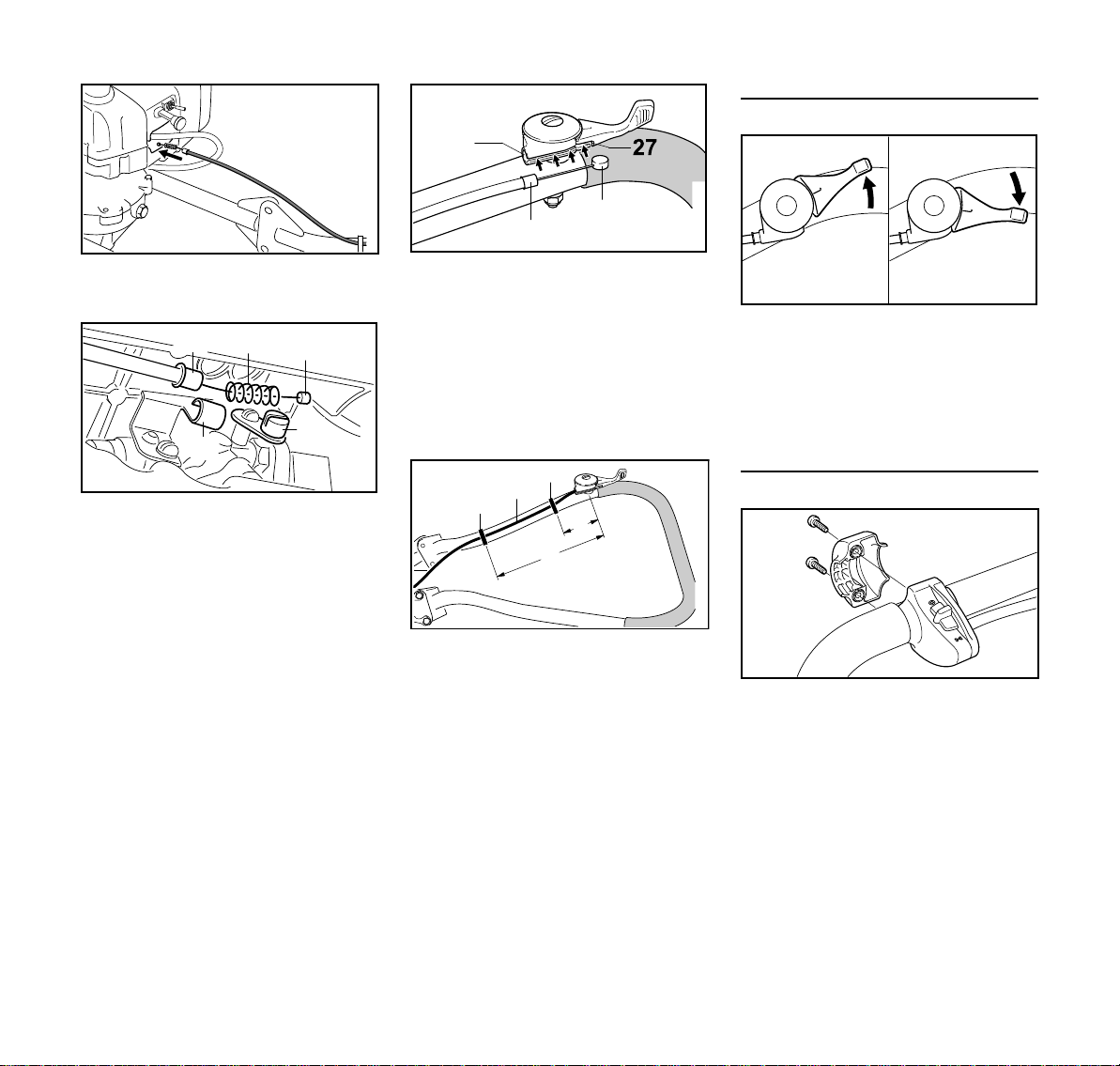

– Gaszug richtig verlegt – siehe

"Gerät komplettieren", Abschnitt "Gaszug montieren"

– Festsitz des Zündleitungssteckers

prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!

– keine Änderung an den

Bedienungs- und Sicherheitseinrichtungen vornehmen

– Handgriffe müssen sauber und

trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes

– Griffschläuche am Tragrahmen und

Beschichtung am Regulierhebel auf einwandfreien Zustand prüfen

Das Motorgerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Motor starten

Mindestens 3 m vom Ort des Tankens entfernt – nicht in geschlossenem Raum.

Beim Starten darf kein Bohrwerkzeug in die Bohrspindel eingesetzt sein. Das Gerät muss von 2 Personen bedient werden und darf nur in Gang gesetzt werden, wenn es von den erforderlichen Bedienpersonen festgehalten wird.

Keine weiteren Personen im Arbeitsbereich dulden – auch nicht beim Starten.

Starten wie in der Gebrauchsanleitung beschrieben.

Die Bohrspindel läuft noch kurze Zeit weiter, wenn der Regulierhebel losgelassen wird – Nachlaufeffekt!

Bohrwerkzeuge und Förderschnecken, die länger als 1 m sind, dürfen nicht verwendet werden – Unfallgefahr!

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Motorgerät sicher festhalten.

Motorleerlauf prüfen: Das Bohrwerkzeug muss im Leerlauf – bei losgelassenem Regulierhebel – stillstehen.

BT 360

deutsch

441BA048 KN

Leicht entflammbare Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und von der heißen Schalldämpferoberfläche fern halten – Brandgefahr!

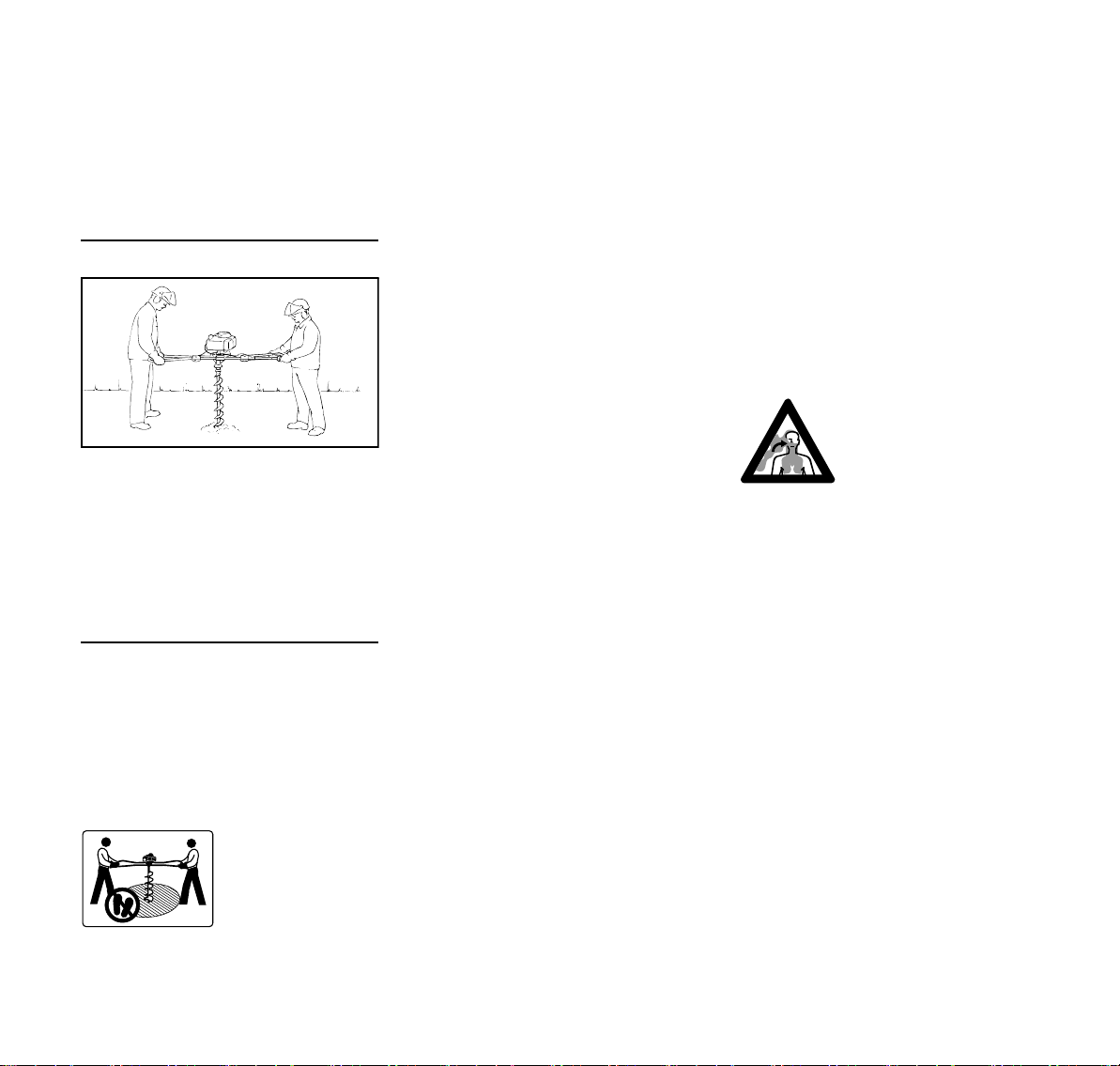

Gerät halten und führen

Motorgerät zu zweit und immer mit beiden Händen am Tragrahmen festhalten.

Immer für festen und sicheren Stand sorgen.

Griffe mit den Daumen fest umfassen.

Während der Arbeit

Sicheres Arbeiten mit dem Motorgerät setzt eindeutige und unmissverständliche und reibungslose Verständigung zwischen den Bedienpersonen voraus. Anweisungen dürfen nur von der Person erteilt werden, die den Regulierhebel betätigt.

Arbeitsbereich um das Gerät freihalten – Verletzungsgefahr!

Besonders in steinigem oder von Wurzeln durchwachsenem Boden kann der Bohrer während der Arbeit im Bohrloch festklemmen. In diesem Fall versucht sich das Gerät um den festgeklemmten Bohrer zu drehen – Motor sofort abstellen.

Immer mit angepasstem Vorschub und Drehzahl arbeiten und Bohrloch durch Zurückziehen des Bohrers häufig freiräumen.

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – Stoppschalter am Gerät auf STOP oder Stoppschalter am Tragrahmen auf 0 stellen.

Die Bohrspindel läuft noch kurze Zeit weiter, wenn der Regulierhebel losgelassen wird – Nachlaufeffekt!

Heißen Schalldämpfer nicht berühren – Gerät nur mit Berührungsschutz betreiben.

Keine weiteren Personen im Arbeitsbereich dulden. Ausreichend großen Abstand zu weiteren Personen halten – Unfallgefahr!

Auf einwandfreien Motorleerlauf achten – das Bohrwerkzeug darf sich nach dem Loslassen des Regulierhebels, nach kurzem Nachlaufen, nicht mehr drehen. Wenn sich das Bohrwerkzeug im Leerlauf trotzdem dreht, vom Fachhändler instandsetzen lassen. Regelmäßig Leerlaufeinstellung kontrollieren bzw. korrigieren.

Vorsicht bei Glätte, Nässe, Schnee, Eis, an Abhängen, auf unebenem Gelände etc. – Rutschgefahr!

Auf Hindernisse achten: Baumstümpfe, Wurzeln – Stolpergefahr!

Immer für festen und sicheren Stand sorgen.

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – das Wahrnehmen von Gefahr ankündigenden Geräuschen (Schreie, Signaltöne u.a.) ist eingeschränkt.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Das Motorgerät erzeugt

giftige Abgase, sobald

der Motor läuft. Diese

Gase können geruchlos

und unsichtbar sein und

unverbrannte Kohlen-

wasserstoffe und Benzol

enthalten. Niemals in

geschlossenen oder

schlecht belüfteten Räu-

men mit dem Motorgerät

arbeiten – auch nicht mit

Katalysator-Maschinen. Bei der Arbeit in Gräben, Senken oder

unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen. Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

BT 360

deutsch

Motorgerät lärm- und abgasarm betreiben – Motor nicht unnötig laufen lassen, Gasgeben nur beim Arbeiten.

Nicht rauchen bei der Benutzung und in der näheren Umgebung des Motorgerätes – Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.

Falls das Motorgerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Starten". Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Motorgeräte, die nicht mehr betriebssicher sind, auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Nicht mit Startgaseinstellung arbeiten. Zum Ausheben des Bohrwerkzeugs

Motorgerät gleichmäßig und senkrecht anheben – Bohrwerkzeug nicht verkanten.

Bohrwerkzeug und Bohrspindel nur berühren, wenn der Motor abgestellt ist und der Bohrer still steht – Verletzungsgefahr!

Kontakt mit Strom führenden Leitungen vermeiden – Stromschlaggefahr!

Motorgerät sicher festhalten, damit plötzlich auftretende Stöße aufgefangen werden können – nur mit geringem Vorschubdruck bohren.

In steinigem oder von Wurzeln durchwachsenem Boden besonders vorsichtig arbeiten.

Bohrlöcher abdecken und sichern. Zum Wechseln des Bohrwerkzeugs

Motor abstellen – Verletzungsgefahr! Heiße Maschinenteile, insbesondere

den Schalldämpfer, nicht berühren – Verbrennungsgefahr!

Vor dem Verlassen des Gerätes: Motor abstellen.

Bohrwerkzeuge regelmäßig auf einwandfreien Zustand prüfen. Schadhafte oder stumpfe Bohrer sofort auswechseln.

Das Gerät ist so ausgelegt, dass der Anwender den besten Arbeitsfortschritt erreicht, wenn für ihn die geringsten Vibrationen spürbar sind. Nimmt der Anwender während des Arbeitens zunehmende Vibrationen wahr, Drehzahl über Regulierhebel reduzieren, um wieder den besten Arbeitsfortschritt zu erreichen.

Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

– Schutz der Hände (warme

Handschuhe) – Pausen Die Benutzungsdauer wird verkürzt

durch: – besondere persönliche

Veranlagung zu schlechter

Durchblutung (Merkmal: häufig

kalte Finger, Kribbeln)

– niedrige Außentemperaturen – Größe der Greifkräfte (festes

Zugreifen behindert die

Durchblutung) Bei regelmäßiger, langandauernder

Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparaturen

Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

BT 360

deutsch

441BA049 KN

345

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Zur Reparatur, Wartung und Reinigung immer Motor abstellen – Verletzungsgefahr! – Ausnahme: Vergaser- und Leerlaufeinstellung.

Motor bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze mit der Anwerfvorrichtung nur dann in Bewegung setzen, wenn der Stoppschalter am Gerät auf STOP und der Stoppschalter am Tragrahmen auf 0 stehen – Brandgefahr durch Zündfunken außerhalb des Zylinders.

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!

Tankverschluss regelmäßig auf Dichtheit prüfen.

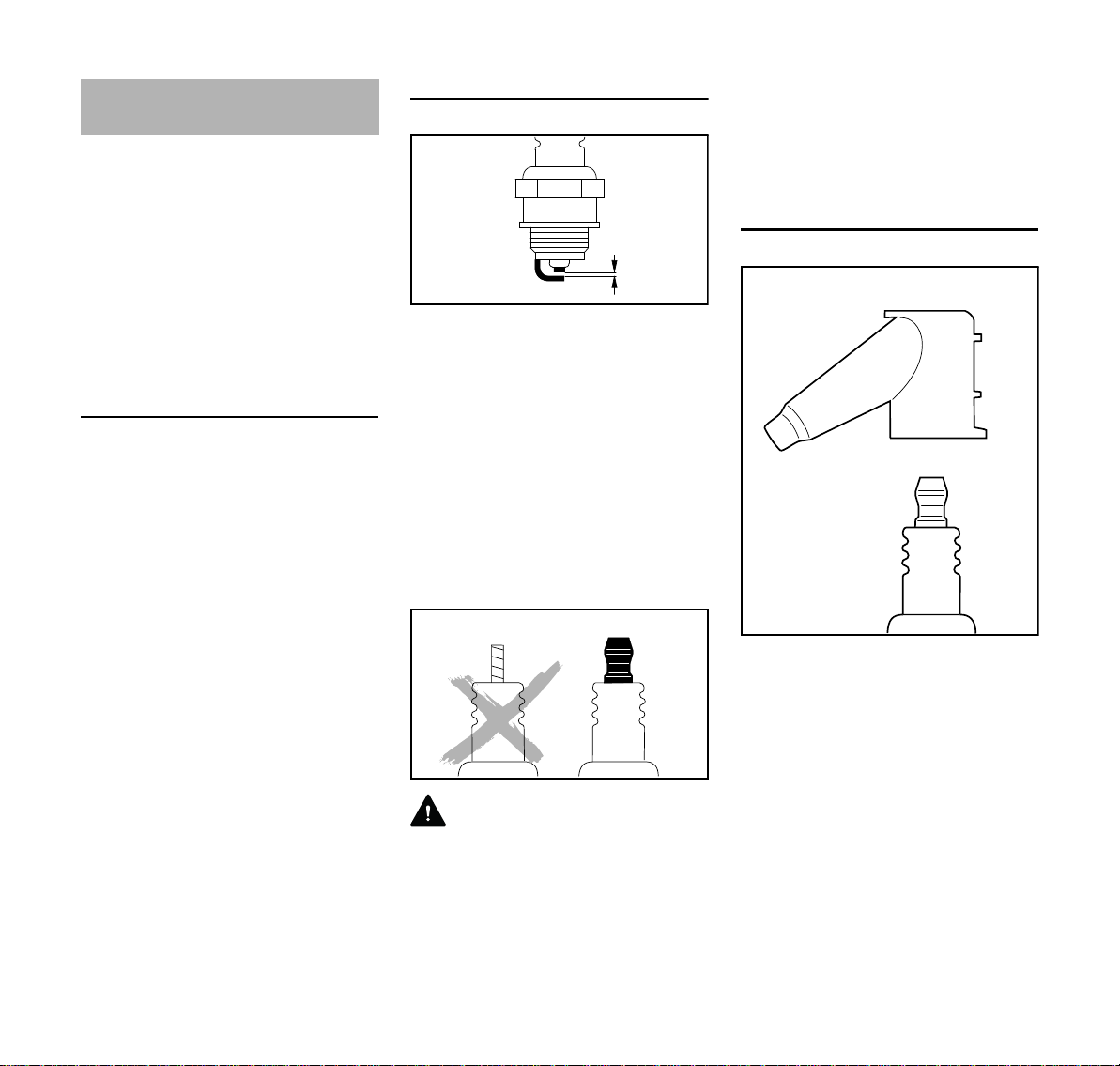

Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr! – Gehörschäden!

Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!

Gerät komplettieren

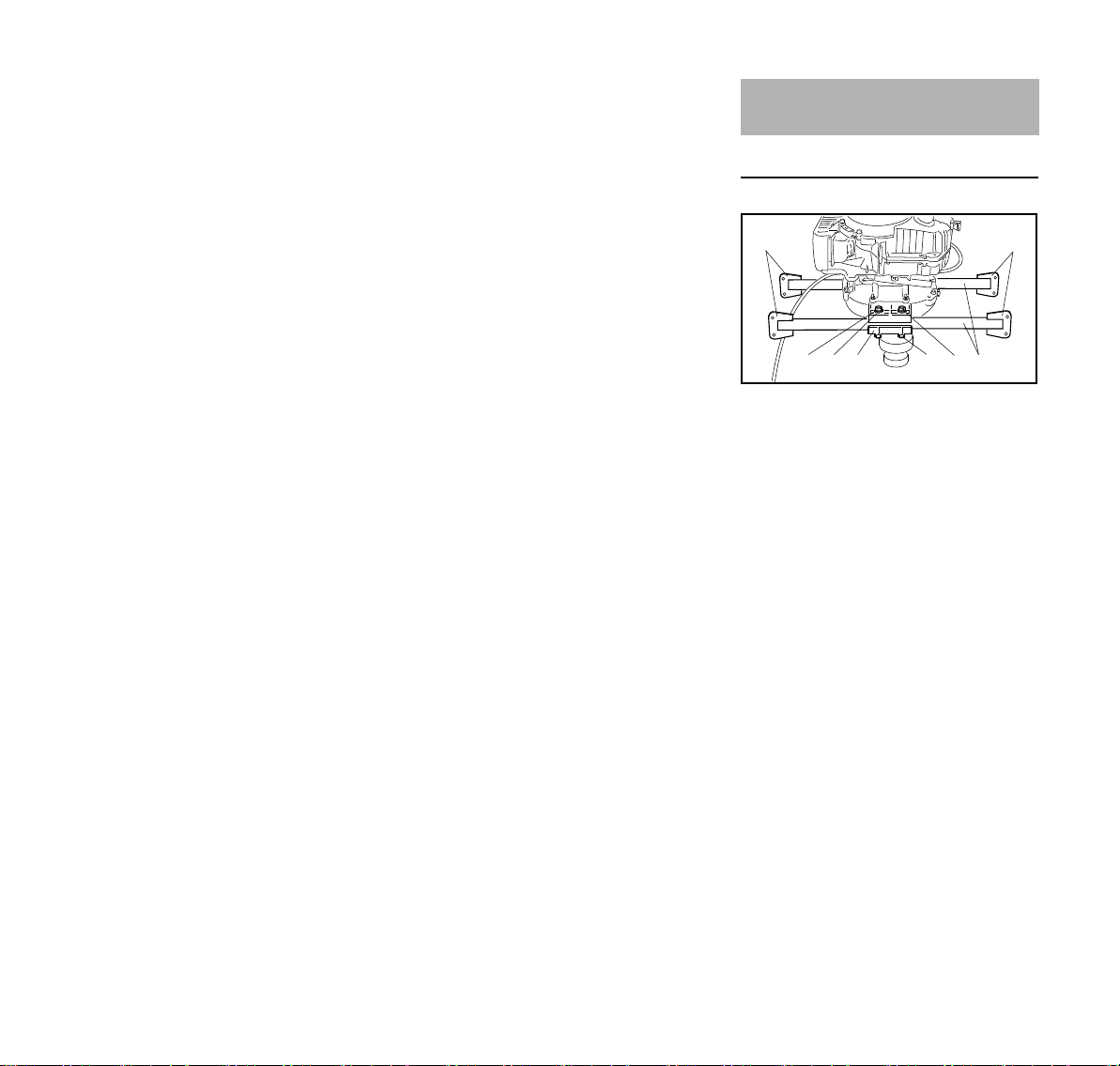

Mittelstücke montieren

N beide Mittelstücke (1) von unten an

die Befestigungsstege am

Bohrgehäuse anlegen – darauf

achten, dass die außermittig

angeschweißten

Scharnierlaschen (2) auf der

Rohraußenseite liegen N Druckstücke (3) auflegen –

Bohrungen müssen fluchten N Sechskantschrauben (4) M10x75

von unten durchstecken N Scheiben (5) und Federringe (6)

auflegen N Muttern (7) aufdrehen und

festziehen

BT 360

deutsch

441BA008 KN

441BA050 KN

112

441BA051 KN

13 12

441BA038 KN

441BA052 KN

19 20

Sicherungsbügel vorbereiten

N jeweils zwei

Sechskantschrauben (8) in die Sicherungsbügel (9) einsetzen – Sicherungsbügel muss vollständig in der Nut der Sechskantschraube einrasten

Griffrohre montieren

N Scharnierlaschen (11) der

Griffrohre (10) an die Scharnierlaschen (2) der Mittelstücke (1) anlegen – Bohrungen müssen fluchten

N Sechskantschrauben (8) mit

Sicherungsbügel (9) anlegen

N Sechskantschrauben (8) eindrehen

und festziehen

Nur wenn der Regulierhebel nicht vormontiert ist

N Senkschraube M6x55 durch

Druckstück (16), Scheibe (14),

Hebel (13), Scheibe (12) und

Führung (15) stecken N Scheibe (18) aufdrehen – diese hält

den vormontierten Regulierhebel

zusammen

Regulierhebel montieren

N Senkschraube (17) mit

vormontiertem Regulierhebel durch

die Bohrung am Griffrohr (10) auf

der Gaszugseite stecken

N Scheibe (19) auflegen N Sicherungsmutter (20) aufdrehen

und festziehen – Hebel (13) muss

ohne Kraftaufwand beweglich sein

N Griffrohre so montieren, dass die

Bohrung (Pfeil) im Griffrohr (10) vom Anwender aus gesehen jeweils nach rechts zeigt

N nacheinander Scheibe (12),

Hebel (13) und Scheibe (14) auf die Führung (15) legen

N Druckstück (16) aufsetzen –

Anschlagnasen (Pfeile) des Druckstückes (16) müssen beidseitig an den Anschlagnasen (Pfeile) der Führung (15) anliegen

Gaszug montieren

Es muss der dem Gerät beiliegende Gaszug verwendet werden.

BT 360

deutsch

441BA053 KN

441BA040 KN

441BA054 KN

441BA055 KN

441BA043 KN

441BA056 KN

Funktion des Regulierhebels prüfen

N Gaszug in Öffnung einführen –

dünner Nippel nach vorne

N Feder (21) über den dünnen

Nippel (22) am Gaszug schieben

N Nippel (22) in den Hebel (23) der

Gasbetätigung einhängen

N Feder (21) gegen den Hebel (23)

schieben – Gaszug durch die Aufnahme (24) führen und Abschlusshülse (25) des Gaszuges bis zum Anschlag in die Aufnahme (24) eindrücken

N Nippel (26) des Gaszuges in

Aussparung (27) auf der Unterseite des Regulierhebels einsetzen

N Gaszug in die Führungsbahn

(Pfeile) einlegen

N Abschlusshülse (28) des Gaszuges

in die Aufnahme (29) am Regulierhebel schieben

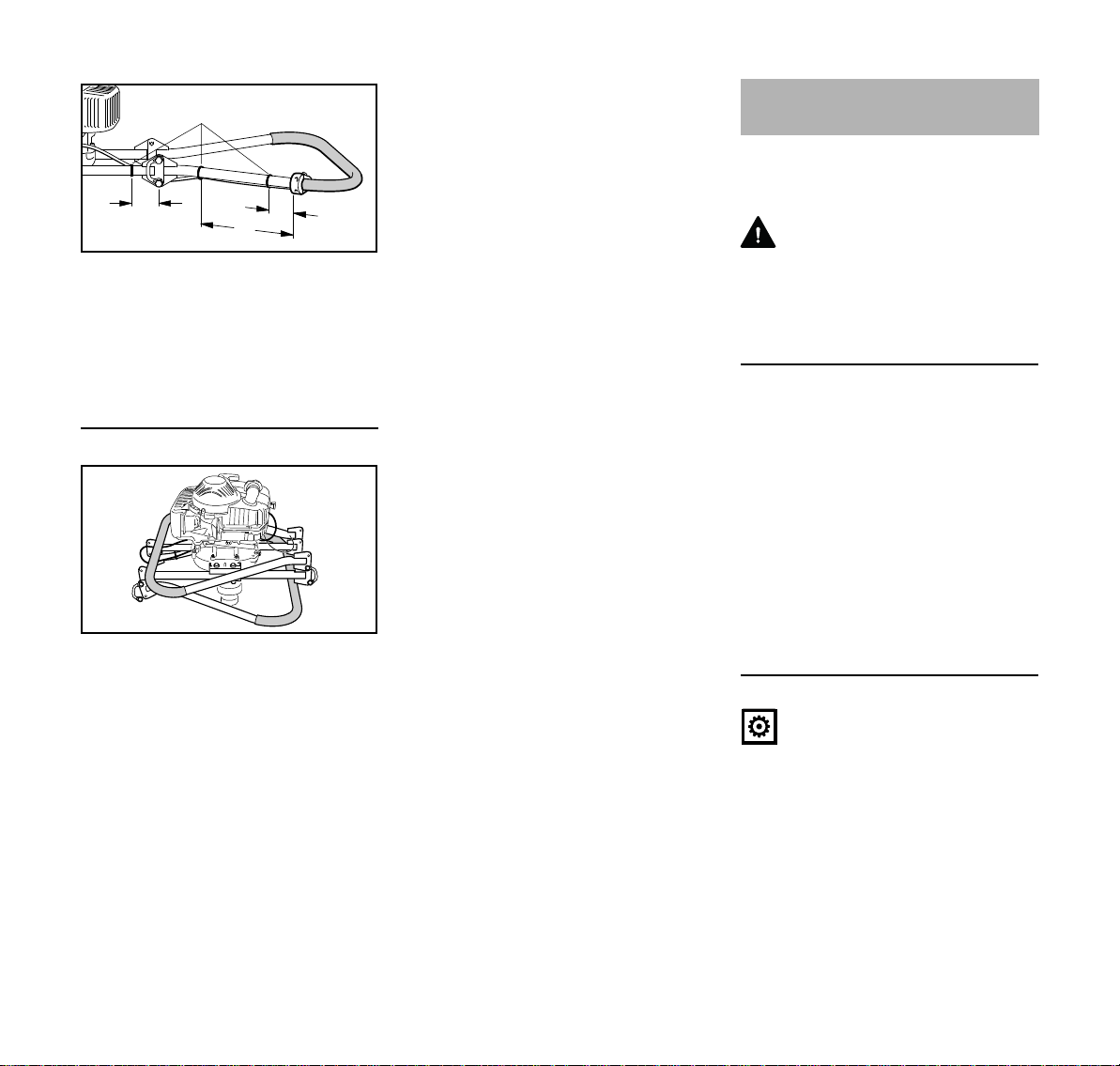

N Gaszug (30) mit zwei

Kabelbindern (31) im Abstand a = 70 mm und Abstand b = 320 mm am Griffrohr befestigen – Gaszug auf der Rohrinnenseite verlegen

1. Regulierhebel betätigen

2. Regulierhebel loslassen – er muss

von selbst in die Leerlaufstellung

zurückfedern

Stoppschalter am Tragrahmen montieren

N Stoppschalter (32) am Tragrahmen

anlegen

N Klemmschale (33) auflegen N Schrauben (34) eindrehen und

festziehen

BT 360

deutsch

441BA057 KN

441BA058 KN

N Kabelbaum mit drei

Kabelbindern (35) in den Abständen a = 60 mm, b = 300 mm und c = 60 mm am Griffrohr befestigen – Kabelbaum auf der Rohrinnenseite verlegen

Transport vorbereiten

Nach dem Aufklappen müssen alle Sechskantschrauben am Scharnier festgezogen werden.

Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNUNG

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

N auf der Gaszugseite die unteren

Sechskantschrauben an den Scharnierlaschen, auf der Gegenseite die oberen Sechskantschrauben an den Scharnierlaschen lösen und herausdrehen

N die übrigen Sechskantschrauben an

den Scharnierlaschen lösen (ca. 1/2 Umdrehung)

N Griffrohr auf der Gaszugseite nach

oben, Griffrohr auf der Gegenseite nach unten klappen – Gaszug darf nicht geknickt werden

Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

BT 360

deutsch

441BA003 KN

Benzin Nur Markenbenzin mit einer Oktanzahl

von mindestens 90 ROZ verwenden – bleifrei oder verbleit.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.

Motoröl Falls Kraftstoff selbst gemischt wird, darf

nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-LEGD verwendet werden.

STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.

Mischungsverhältnis bei STIHL Zweitakt-Motoröl 1:50; 1:50 =

1 Teil Öl + 50 Teile Benzin

Beispiele

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200)

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N in einen für Kraftstoff zugelassenen

Kanister zuerst Motoröl, dann Benzin einfüllen und gründlich mischen

Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.

N Kanister mit dem Kraftstoffgemisch

vor dem Auftanken kräftig schütteln

WARNUNG

Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.

N Kraftstofftank und Kanister von Zeit

zu Zeit gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

Kraftstoff einfüllen

Gerät vorbereiten

N Tankverschluss und Umgebung vor

dem Auftanken reinigen, damit kein

Schmutz in den Tank fällt N Gerät so positionieren, dass der

Tankverschluss nach oben weist N Tankverschluss öffnen

BT 360

deutsch

441BA004 KN

441BA047 KN

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen. STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

WARNUNG

Nach dem Tanken den Tankverschluss mit der Hand so fest wie möglich anziehen.

Kraftstoff-Saugkopf jährlich wechseln

N neuen Kraftstoff-Saugkopf in den

Schlauch stecken

N Kraftstoff-Saugkopf in den Tank

zurücklegen

Motor starten / abstellen

Motor starten

WARNUNG

Beim Starten des Bohrgerätes darf kein Bohrwerkzeug in die Bohrspindel eingesetzt sein – Unfallgefahr!

N Antriebsmotor auf die dem

Regulierhebel gegenüberliegenden

Seiten des Tragrahmens auf den

Boden stellen – Tragrahmen muss

von beiden Bedienpersonen

festgehalten und mit jeweils einem

Fuß in den Bögen gesichert werden N Sicherheitsvorschriften beachten –

siehe "Sicherheitshinweise und

Arbeitstechnik"

N Kraftstofftank entleeren N Kraftstoff-Saugkopf mit einem

Haken aus dem Tank herausziehen und vom Schlauch abziehen

BT 360

Nach der ersten Zündung

441BA059 KN

441BA060 KN

441BA061 KN

441BA062 KN

441BA063 KN

441BA064 KN

441BA065 KN

deutsch

N Startklappenschieber (1) bei kaltem

Motor herausziehen, bei warmem Motor einschieben (auch wenn der Motor schon gelaufen, aber noch kalt ist)

N Stoppschalter (2) am Gerät

entgegen STOP stellen

N Stoppschalter (3) am Tragrahmen

auf F stellen

N Regulierhebel (4) mit der linken

Hand soweit drehen, dass der Hebel und das Rohr des Tragrahmens in einer Flucht stehen (Startgasstellung)

Anwerfen

N mit der rechten Hand den

Anwerfgriff langsam bis zum Anschlag herausziehen – und dann schnell und kräftig durchziehen – Seil nicht bis zum Seilende herausziehen – Bruchgefahr!

N Anwerfgriff nicht zurückschnellen

lassen – entgegen der Ausziehrichtung zurückführen, damit sich das Anwerfseil richtig aufwickeln kann

Bei neuem Motor Anwerfseil mehrmals durchziehen, bis genügend Kraftstoff gefördert wird.

N Startklappenschieber einschieben

und weiter anwerfen

Sobald der Motor läuft N sofort Regulierhebel loslassen – der

Motor geht in den Leerlauf Bei richtig eingestelltem Vergaser darf

sich die Bohrspindel im Motorleerlauf nicht drehen.

Das Bohrgerät ist einsatzbereit.

Motor abstellen

N Stoppschalter (2) am Gerät auf

STOP stellen

BT 360

deutsch

441BA066 KN

441BA067 KN

441BA068 KN

N Stoppschalter (3) am Tragrahmen

auf 0 stellen

Weitere Hinweise zum Starten

Bei sehr niedriger Temperatur N Motor warmlaufen lassen

Wenn der Motor nicht anspringt Nach der ersten Motorzündung wurde

der Startklappenschieber nicht rechtzeitig eingeschoben, der Motor ist abgesoffen.

N Stoppschalter am Gerät auf STOP

stellen

N Stoppschalter am Tragrahmen auf 0

stellen

N Zündkerze ausbauen – siehe

"Zündkerze"

N Zündkerze trocknen N Anwerfseil mehrmals durchziehen –

zum Lüften des Verbrennungsraumes

N Zündkerze wieder einbauen – siehe

"Zündkerze"

N Stoppschalter am Gerät entgegen

STOP stellen

N Stoppschalter am Tragrahmen auf F

stellen

N Startklappenschieber einschieben –

auch bei kaltem Motor

N Motor erneut anwerfen

Wenn der Tank restlos leergefahren und wieder aufgetankt wurde

N Anwerfseil mehrmals durchziehen,

bis genügend Kraftstoff gefördert wird

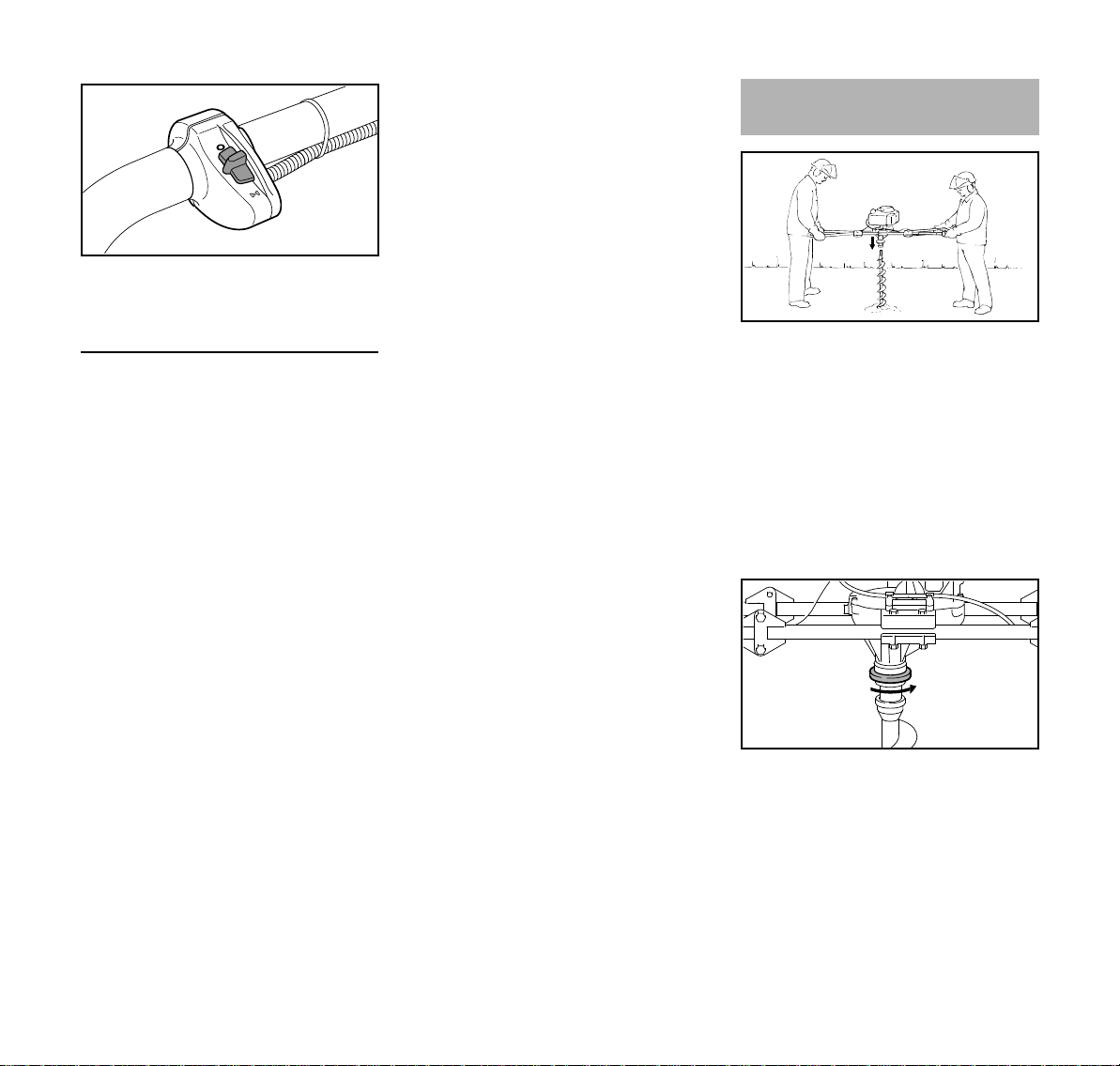

Bohrwerkzeug einsetzen

N Bohrwerkzeug aus einer Höhe von

ca. 50 cm senkrecht in das Erdreich

fallen lassen – der Schneidkopf

dringt in das Erdreich ein und bleibt

von selbst stehen N Bohrgerät mit laufendem Motor – im

Leerlauf – auf das stehende

Bohrwerkzeug aufsetzen – der

Mitnehmer des Schaftendes muss

in die Kupplung der Bohrspindel

eingreifen

N Spannring (1) 1/4 Umdrehung

entgegen dem Uhrzeigersinn

drehen – das Bohrwerkzeug wird in

der Bohrspindel arretiert

BT 360

deutsch

441BA069 KN

441BA070 KN

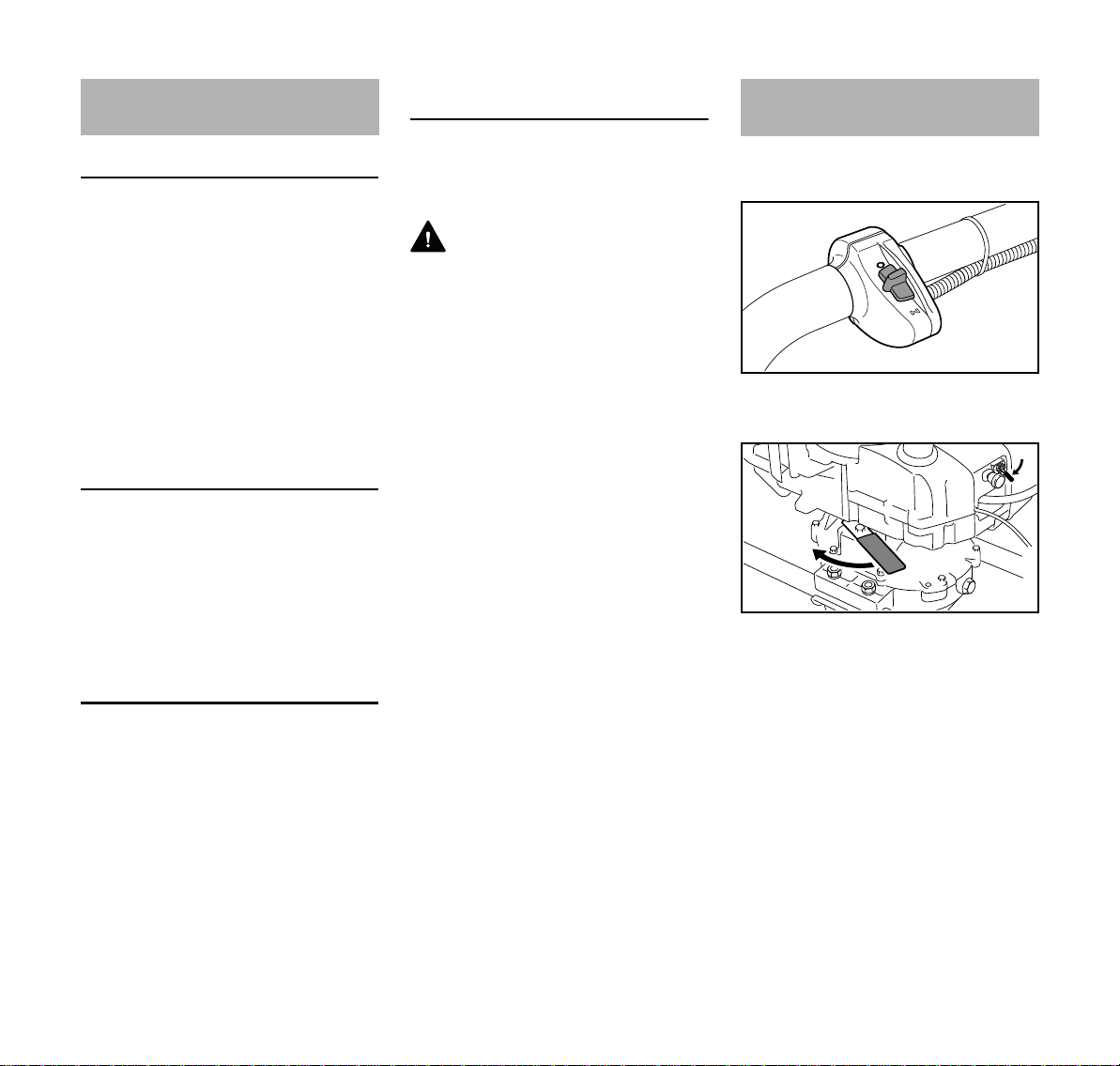

Betriebshinweise Lösen eines festgeklemmten

Arbeiten mit Schaftverlängerung (Sonderzubehör)

Bohrwerkzeugs

Während der ersten Betriebszeit

Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.

Während der Arbeit

Nach längerem Volllastbetrieb den Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.

Nach der Arbeit

Bei kurzzeitigem Stillsetzen: Motor abkühlen lassen. Gerät mit gefülltem Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren. Bei längerer Stilllegung – siehe "Gerät aufbewahren".

Die Schaftverlängerung erst montieren, wenn das Bohrloch bereits auf die volle Bohrerlänge niedergebracht ist.

WARNUNG

Das Ansetzen des Bohrwerkzeugs mit montierter Schaftverlängerung führt zu erhöhter Unfallgefahr für den Benutzer, weil sich das Bohrgerät dann in Brusthöhe des Betreibers befindet und nicht mehr sicher beherrscht werden kann. Aus dem gleichen Grund muss auch vor dem vollständigen Herausziehen des Bohrwerkzeugs aus dem Bohrloch die Schaftverlängerung abgenommen werden.

Klemmt der Bohrer im Bohrloch – Motor sofort abstellen.

N Stoppschalter am Tragrahmen auf 0

stellen

N Stoppschalter am Gerät auf STOP

stellen N Sperrhebel (1) nach links

schwenken – das Getriebe ist

arretiert N das gesamte Bohrgerät nach links –

entgegen dem Uhrzeigersinn –

drehen bis der Bohrer wieder frei ist Zum Schutz des Bohrgetriebes vor

Bruch, wird der Sperrhebel bei Überschreiten des höchstzulässigen Rückdrehmomentes ausgelöst.

BT 360

deutsch

441BA071 KN

441BA072 KN

441BA026 KN

441BA027 KN

STOP

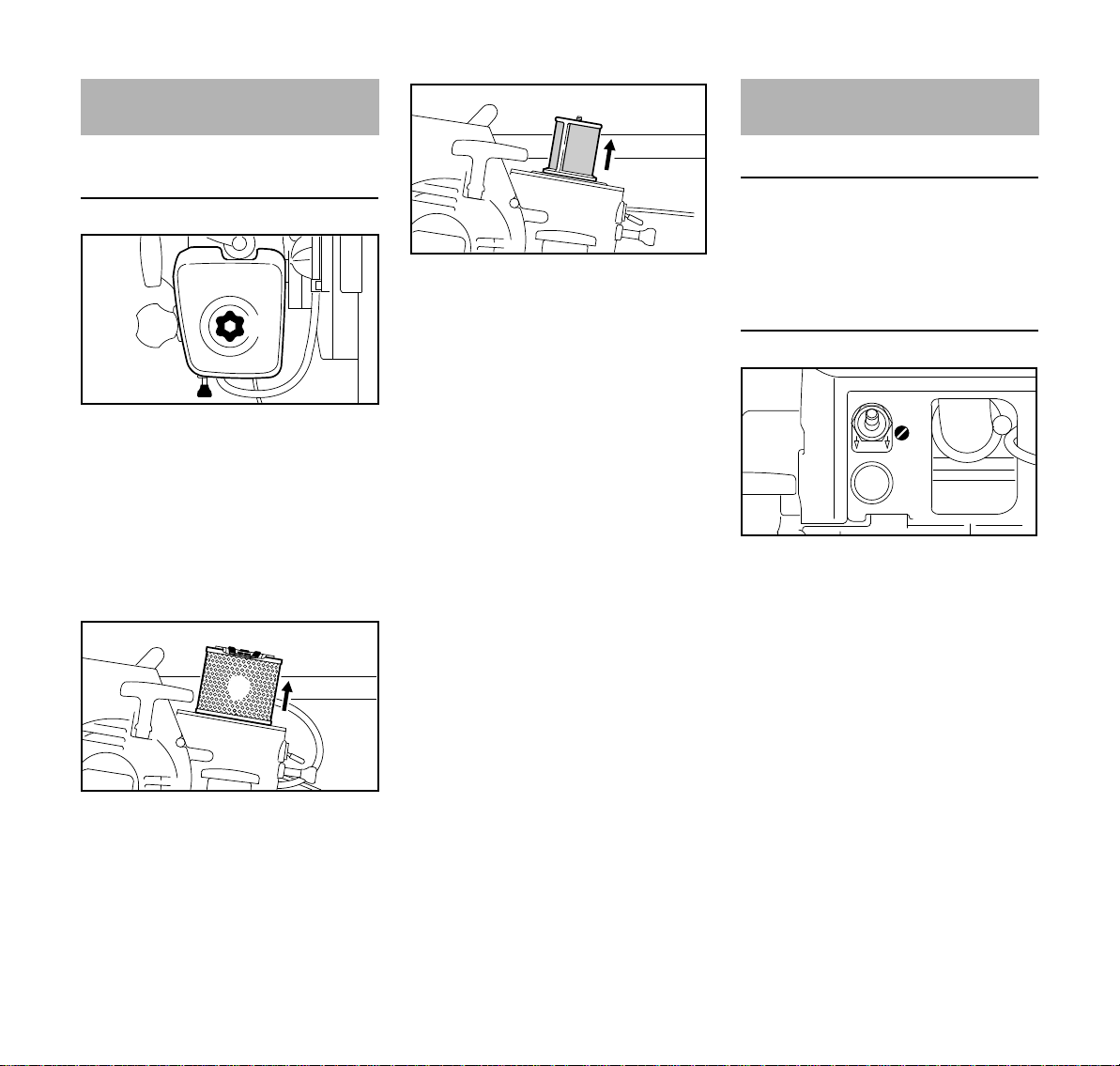

Luftfilter reinigen

Wenn die Motorleistung spürbar nachlässt

N Startklappenschieber (1)

herausziehen

N Verschlussschraube (2) des

Filterdeckels lösen

N Filterdeckel (3) abnehmen N Umgebung des Filters und

Innenseite des Filterdeckels von grobem Schmutz befreien

N Zusatzfilter (6) kontrollieren – bei

Verschmutzung leicht ausklopfen – bei Beschädigung erneuern

Beim Abziehen des Zusatzfilters keinen Schmutz in den Ansaugbereich gelangen lassen.

N Filterraum reinigen – alle

Filterkomponenten wieder montieren

N Filterdeckel aufstecken N Verschlussschraube festziehen N Startklappenschieber wieder

einschieben

Vergaser einstellen

Basisinformationen

Diese Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.

Leerlauf einstellen

Motor bleibt im Leerlauf stehen N Leerlaufanschlagschraube (LA) im

Uhrzeigersinn drehen, bis die

Bohrspindel mitzulaufen beginnt –

und dann eine 1/2 Umdrehung

zurückdrehen

N Hauptfilter (4) kontrollieren Bei Verschmutzung oder Beschädigung:

N Flansch (5) mit Flügelmutter lösen N Hauptfilter abziehen und erneuern

Beim Erneuern des Hauptfilters immer auch den Zusatzfilter erneuern.

Bohrspindel dreht sich im Leerlauf mit N Leerlaufanschlagschraube (LA)

gegen den Uhrzeigersinn drehen,

bis die Bohrspindel stehen bleibt –

dann 1/2 Umdrehung in der

gleichen Richtung weiter drehen

BT 360

deutsch

000BA039 KN

000BA045 KN

000BA050 KN

Zündkerze

N bei ungenügender Motorleistung,

schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen

N nach ca. 100 Betriebsstunden die

Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

Zündkerze ausbauen

N Stoppschalter am Gerät auf STOP

stellen

N Stoppschalter am Tragrahmen auf 0

stellen

N Zündleitungsstecker abziehen N Zündkerze herausdrehen

Zündkerze prüfen

N verschmutzte Zündkerze reinigen N Elektrodenabstand (A) prüfen und

falls notwendig nachstellen, Wert für Abstand – siehe "Technische Daten"

N Ursachen für die Verschmutzung

der Zündkerze beseitigen

Mögliche Ursachen sind:

– zu viel Motoröl im Kraftstoff – verschmutzter Luftfilter – ungünstige Betriebsbedingungen

entstehen. Personen können schwer verletzt werden oder Sachschaden kann enstehen.

N entstörte Zündkerzen mit fester

Anschlussmutter verwenden

Zündkerze einbauen

BT 360

N Zündkerze (3) einschrauben und

den Kerzenstecker (2) fest auf die

Zündkerze (3) drücken

WARNUNG

Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen

deutsch

441BA028 KN

Motorlaufverhalten Getriebe schmieren

Ist trotz gereinigtem Luftfilter und korrekter Vergasereinstellung das Motorlaufverhalten unbefriedigend, kann die Ursache auch am Schalldämpfer liegen.

Beim Fachhändler den Schalldämpfer auf Verschmutzung (Verkokung) überprüfen lassen!

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

Zur Schmierung des Getriebes ein mildlegiertes Getriebeöl (siehe "Technische Daten") verwenden.

Ölstand kontrollieren / nachfüllen

N Ölstand regelmäßig kontrollieren –

bei normalem Arbeitseinsatz wöchentlich

N Bohrwerkzeug abnehmen

N Getriebe senkrecht aufstellen –

Bohrspindel steht waagerecht und Regulierhebel weist nach oben

N Zylinderschraube (1) herausdrehen N Ölstand prüfen – der Ölstand muss

bis zur Unterkante der Gewindebohrung reichen

Reicht der Ölstand nicht bis zur Unterkante der Gewindebohrung – Getriebeöl nachfüllen:

N Verschlussschraube (2) öffnen N Getriebeöl nachfüllen, bis der

Ölstand bis zur Unterkante der

Gewindebohrung der

Zylinderschraube reicht N Zylinder- und Verschlussschraube

mit zugehörigen Dichtringen wieder

eindrehen und festziehen

Getriebeöl wechseln

Zum Ablassen muss das Getriebeöl betriebswarm sein.

N Getriebe so ausrichten, dass die

Bohrspindel senkrecht nach unten

steht

N Zylinderschraube (1) herausdrehen N Getriebeöl in einen geeigneten

Behälter laufen lassen N gebrauchtes Öl gemäß den

gesetzlichen Vorschriften entsorgen N zum Wiederbefüllen des Getriebes

siehe "Ölstand kontrollieren /

nachfüllen"

BT 360

Gerät aufbewahren

Bei Betriebspausen ab ca. 3 Monaten

N Bohrwerkzeug abnehmen N Kraftstofftank an gut belüftetem Ort

entleeren und reinigen

N Kraftstoff vorschriften- und

umweltgerecht entsorgen

N Vergaser leerfahren, andernfalls

können die Membranen im Vergaser verkleben

N Gerät gründlich säubern, besonders

Zylinderrippen und Luftfilter

N Gerät an einem trockenen und

sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

deutsch

BT 360

deutsch

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

monatlich

jährlich

bei Störung

bei Beschädigung

bei Bedarf

Komplette Maschine

Regulierhebel Funktionsprüfung XX

Griffschläuche, Regulierhebel (Beschichtung)

Sperrhebel Funktionsprüfung XX

Luftfilter (Zusatzfilter) reinigen X

Luftfilter (Haupt- und Zusatzfilter) ersetzen XX

Kraftstoffhandpumpe (falls vorhanden)

Saugkopf im Kraftstofftank

Kraftstofftank reinigen X

Kühlluft-Ansaugschlitze reinigen X

Zylinderrippen reinigen X

Vergaser

Zündkerze

Funkenschutzgitter

Zugängliche Schrauben und Muttern (außer Einstellschrauben)

im Schalldämpfer

Sichtprüfung (Zustand, Dichtheit) XX

reinigen X

Sichtprüfung X

prüfen X

instandsetzen durch Fachhändler

prüfen X

ersetzen XX

Leerlauf kontrollieren – Bohrspindel darf nicht mitlaufen

Leerlauf nachregulieren X

Elektrodenabstand nachstellen X

alle 100 Betriebsstunden ersetzen

prüfen durch Fachhändler

reinigen bzw. ersetzen durch Fachhändler

nachziehen X

BT 360

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

monatlich

jährlich

bei Störung

Getriebe

Bohrspindel reinigen X

Bohrwerkzeug

Sicherheitsaufkleber ersetzen X

nur länderabhängig vorhanden

STIHL empfiehlt den STIHL Fachhändler

Ölstand kontrollieren XX

Getriebeöl wechseln X

prüfen X

ersetzen X

deutsch

bei Beschädigung

bei Bedarf

BT 360

deutsch

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

– nicht von STIHL freigegebene

Änderungen am Produkt

– die Verwendung von Werkzeugen

oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind

– nicht bestimmungsgemäße

Verwendung des Gerätes

– Einsatz des Gerätes bei Sport- oder

Wettbewerbs-Veranstaltungen

– Folgeschäden infolge der

Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

– Schäden am Triebwerk infolge nicht

rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luftund Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)

– Korrosions- und andere

Folgeschäden infolge unsachgemäßer Lagerung

– Schäden am Gerät infolge

Verwendung qualitativ minderwertiger Ersatzteile

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

– Kupplung – Bohrwerkzeuge – Filter (für Luft, Kraftstoff)

– Anwerfvorrichtung – Zündkerze

BT 360

Wichtige Bauteile

441BA074 KN

13 14

L A

STOP

deutsch

1 Regulierhebel 2 Gaszug 3 Kabelbaum 4 Filterdeckel 5 Verschlussschraube 6 Tankverschluss 7 Anwerfgriff 8 Zündleitungsstecker 9 Schalldämpfer 10 Tragrahmen (klappbar) 11 Sicherungsbügel 12 Stoppschalter am Tragrahmen 13 Spannring 14 Bohrspindel 15 Bohrwerkzeug 16 Stoppschalter am Gerät 17 Startklappenschieber 18 Sperrhebel 19 Verschlussschraube 20 Leerlaufanschlagschraube (LA) # Maschinennummer

BT 360

deutsch

Technische Daten

Triebwerk

STIHL Einzylinder-Zweitaktmotor

Hubraum: 60,3 cm Zylinderbohrung: 49 mm Kolbenhub: 32 mm Leistung nach

ISO 7293:

2,9 kW (3,9 PS) bei 8000 1/min

Leerlaufdrehzahl: 2500 1/min

Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze (entstört): NGK BPMR 7 A,

Bosch WSR 6 F

Elektrodenabstand: 0,5 mm

Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt: 550 cm3 (0,55 l)

Gewicht

unbetankt, ohne Bohrwerkzeug 28,8 kg

Bohrgetriebe

3-stufiges Stirnradgetriebe

Übersetzungsverhältnis: 151:1

Maximale Spindeldrehzahl: 50 1/min

Schmierung: mildlegiertes

Getriebeöl EP 90 (SAE 90)

Ölmenge: 0,5 l

Bohrwerkzeuge

Erdbohrer Durchmesser: 90 bis 350 mm Gewicht: 8,0 bis 24,3 kg

Schall- und Vibrationswerte

Zur Ermittlung der Schall- und Vibrationswerte werden Leerlauf und nominelle Höchstdrehzahl im Verhältnis 1:4 berücksichtigt.

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib/.

Schalldruckpegel L

nach ISO 11201

peq

99 dB(A)

Schallleistungspegel L

weq

nach

ISO 3744

111 dB(A)

Vibrationswert a

Handgriff links: 6,8 m/s Handgriff rechts: 8,7 m/s

nach ISO 20643

hv,eq

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemessene CO

-Wert ist unter

www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.

Der gemessene CO

-Wert wurde an

einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die AbgasEmissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.

BT 360

deutsch

000BA073 KN

Reparaturhinweise Entsorgung

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen).

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

EU-Konformitätserklärung

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Erdbohrgerät Fabrikmarke: STIHL Typ: BT 360 Serienidentifizierung: 4308 Hubraum: 60,3 cm

den einschlägigen Bestimmungen der Richtlinien 2006/42/EG und 2014/30/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 12100, EN 55012, EN 61000-6-1

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

BT 360

deutsch

Waiblingen, 28.10.2016 ANDREAS STIHL AG & Co. KG i. V.

Thomas Elsner Leiter Produktmanagement und

Services

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

KROATIEN UNIKOMERC - UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNALARI DIŞ

TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Fax: +90 216 394 00 44

BT 360

Table des matières

français

Indications concernant la présente Notice d'emploi 28

Prescriptions de sécurité et techniques de travail 28

Assemblage 34 Carburant 37 Ravitaillement en carburant 38 Mise en route / arrêt du moteur 39 Montage de l'outil de forage 41

Notice d'emploi d'origineImprimé sur papier blanchi sans chlore

Instructions de service 42 Dégagement d'un outil de forage

coincé 42 Nettoyage du filtre à air 43 Réglage du carburateur 43 Bougie 44 Fonctionnement du moteur 45 Graissage du réducteur 45 Rangement 46 Instructions pour la maintenance et

l'entretien 47 Conseils à suivre pour réduire

l'usure et éviter les avaries 49

L'encre d'imprimerie contient des huiles végétales, le papier

est recyclable.

Principales pièces 50 Caractéristiques techniques 51 Instructions pour les réparations 52 Mise au rebut 52 Déclaration de conformité UE 53

Chère cliente, cher client, nous vous félicitons d'avoir choisi un

produit de qualité de la société STIHL. Ce produit a été fabriqué avec les

procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que cette machine vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.

Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.

Dr. Nikolas Stihl

{

0458-441-9421-B. VA3.K18.

0000001283_013_F

BT 360

français

Indications concernant la présente Notice d'emploi

Pictogrammes

Tous les pictogrammes appliqués sur le dispositif sont expliqués dans la présente Notice d'emploi.

Repérage des différents types de textes

AVERTISSEMENT

Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.

AVIS

Avertissement contre un risque de détérioration du dispositif ou de certains composants.

Développement technique

La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs ; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.

On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.

Prescriptions de sécurité et techniques de travail

En travaillant avec cette machine, il faut respecter des prescriptions de sécurité particulières, parce qu'elle développe un couple élevé et que les outils de forage acérés tournent à des vitesses relativement élevées.

Avant la première mise en service, lire attentivement et intégralement la présente Notice d'emploi. La conserver précieusement pour pouvoir la relire lors d'une utilisation ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque d'occasionner un accident grave, voire même mortel.

Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.

Une personne qui travaille pour la première fois avec cette machine doit demander au vendeur ou à une autre personne compétente de lui montrer comment l'utiliser en toute sécurité – ou participer à un stage de formation.

Les jeunes encore mineurs ne sont pas autorisés à travailler avec la machine.

Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.

Lorsque la machine n'est pas utilisée, la ranger en veillant à ce qu'elle ne présente aucun danger pour d'autres personnes. Conserver la machine à un endroit adéquat, de telle sorte qu'elle ne puisse pas être utilisée sans autorisation.

L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés.

Ne confier la machine qu'à des personnes familiarisées avec ce modèle et sa manipulation – toujours y joindre la Notice d'emploi.

L'utilisation de dispositifs à moteur bruyants peut être soumise à des prescriptions nationales ou locales précisant les créneaux horaires à respecter.

L'utilisateur de la machine doit être reposé, en bonne santé et en bonne condition physique.

Une personne à laquelle il est interdit d'effectuer des travaux fatigants – pour des questions de santé – devrait consulter son médecin et lui demander si elle peut travailler avec un dispositif à moteur.

Uniquement pour les personnes qui portent un stimulateur cardiaque : le système d'allumage de cette machine engendre un champ électromagnétique de très faible intensité. Une influence sur

BT 360

+ 78 hidden pages

Stihl BT 360 Instruction Manual [de, fr, it, nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
