STIHL BT 131

Gebrauchsanleitung Notice d’emploi Handleiding Istruzioni d’uso

D Gebrauchsanleitung

1 - 25

F Notice d’emploi

26 - 52

n Handleiding

53 - 77

I Istruzioni d’uso

78 - 101

Inhaltsverzeichnis

deutsch

Zu dieser Gebrauchsanleitung 2 Sicherheitshinweise und

Arbeitstechnik 2 Gerät komplettieren 7 Gaszug einstellen 8 Kraftstoff 8 Kraftstoff einfüllen 9 Bohrerbremse 10

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.

Bohrwerkzeug einsetzen 11 Motor starten / abstellen 11 Betriebshinweise 14 Lösen eines festgeklemmten

Bohrwerkzeugs 14 Luftfilter ersetzen 15 Vergaser einstellen 15 Zündkerze 16 Motorlaufverhalten 17 Getriebe schmieren 17 Gerät aufbewahren 18 Wartungs- und Pflegehinweise 19 Verschleiß minimieren und

Schäden vermeiden 21

Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.

Wichtige Bauteile 22 Technische Daten 23 Reparaturhinweise 24 Entsorgung 24 EU-Konformitätserklärung 24 Anschriften 25

Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein

Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

0458-529-9421-A. VA4.E20.

0000007597_004_D

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Verviel fältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

BT 131

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Abhängig von Gerät und Ausstattung können folgende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoff gemisch aus Benzin und Motoröl

Kraftstoffhandpumpe betätigen

Bohrerbremse

Kennzeichnung von Textabschnitten

WARNUNG

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesem Motorgerät nötig, weil mit hohem Drehmoment und teilweise hoher Umdre hungsgeschwindigkeit des Bohrwerkzeugs gear beitet wird und weil die Bohrwerkzeuge scharf kantig sind.

Die gesamte Gebrauchs anleitung vor der ersten Inbetriebnahme aufmerk sam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Motorgerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem Motorgerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fern halten.

BT 131

deutsch

Wird das Motorgerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Motorgerät vor unbefugtem Zugriff sichern.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Motorgerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Motorgeräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Wer mit dem Motorgerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nur Träger von Herzschrittmachern: Die Zündanlage dieses Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und den Hersteller des Herzschrittmachers zu befragen.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Motorgerät gearbeitet werden.

Motorgerät – abhängig von den zugeordneten Bohrwerkzeugen – nur zum Bohren von Erdlöchern und Löchern in Holz oder Eis verwenden. Bohrachse so wählen, dass der Hebel der Bohrerbremse sich während des Bohrens jederzeit am Oberschenkel der Bedienperson abstützen kann.

Für andere Zwecke darf das Motorgerät nicht benutzt werden.

Vor Beginn der Bohrarbeiten sicherstellen, dass sich an den Bohrstellen keine Leitungen (z. B. für Gas, Wasser, Strom) befinden:

– Informationen von örtlichen

Versorgungsunternehmen einholen

– im Zweifelsfall das Vorhandensein

von Leitungen mit Detektoren oder Probegrabungen prüfen

Nur solche Bohrwerkzeuge oder Zubehöre anbauen, die von STIHL für dieses Motorgerät zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Motorgerät bestehen.

STIHL empfiehlt STIHL OriginalWerkzeuge und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Bekleidung und Ausrüstung

Vorschriftsmäßige Bekleidung und Ausrüstung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung – Kombianzug, kein Arbeitsmantel.

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen des Gerätes verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck.

Lange Haare so zusam menbinden und so sichern, dass sie sich oberhalb der Schultern befinden.

Feste Schuhe mit griffi ger, rutschfester Sohle tragen.

WARNUNG

Um die Gefahr von Augenverletzungen zu reduzieren enganlie gende Schutzbrille nach Norm EN 166 tragen. Auf richtigen Sitz der Schutz brille achten.

BT 131

deutsch

"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

Schutzhelm tragen bei Gefahr von herabfallenden Gegenständen.

Robuste Arbeitshand schuhe aus widerstandsfähigem Material tragen (z. B. Leder).

STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

Motorgerät transportieren

Immer Motor abstellen. Für Transporte über längere Strecken

Bohrwerkzeug abbauen und Gerät am Griffrahmen tragen – heiße Maschinenteile (z. B. Getriebe) weg vom Körper – Verbrennungsgefahr!

In Fahrzeugen: Motorgerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern.

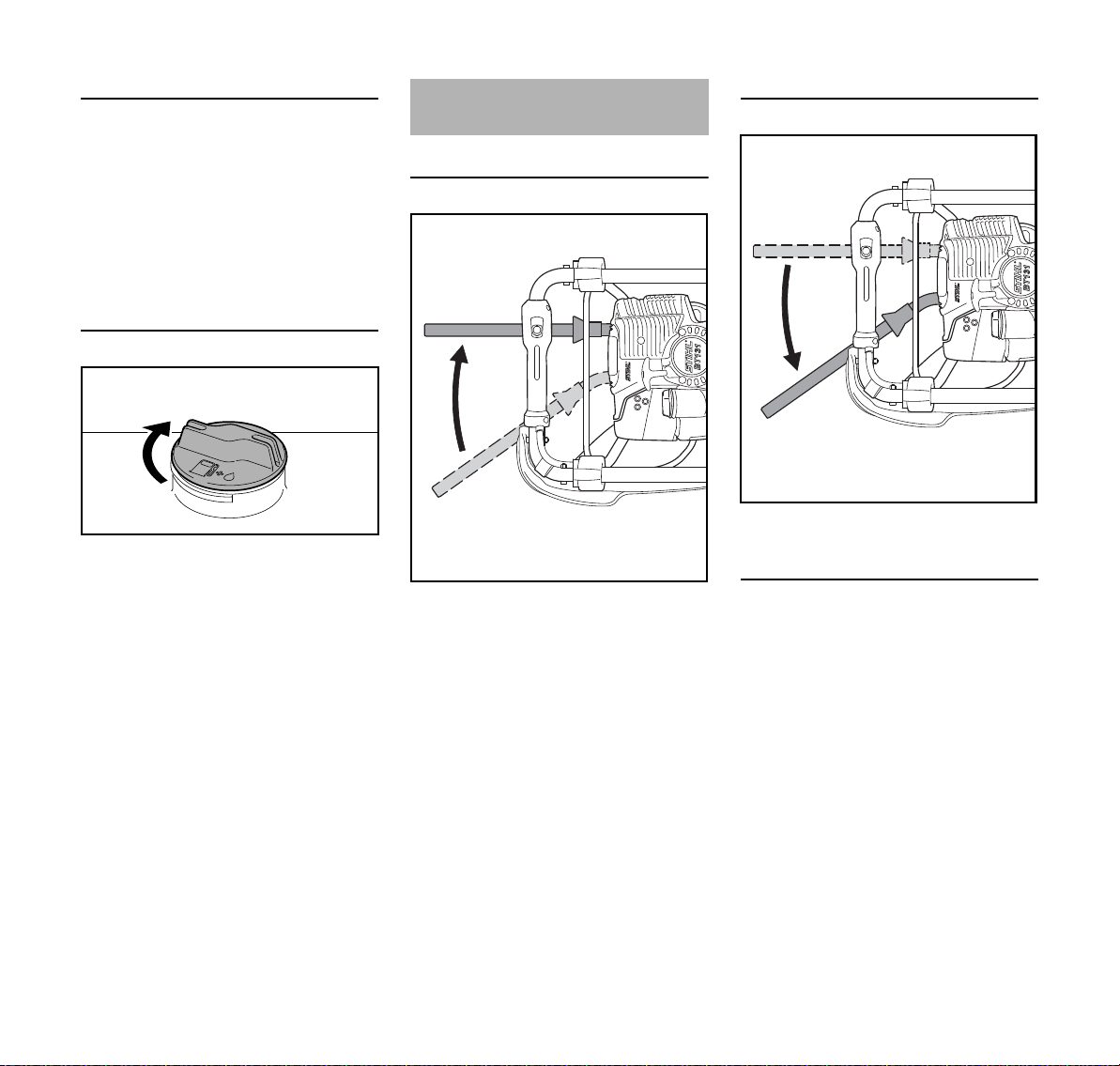

Tanken

Benzin ist extrem leicht entzündlich – von offe nem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht

rauchen. Vor dem Tanken Motor abstellen. Nicht tanken, solange der Motor noch

heiß ist – Kraftstoff kann überlaufen – Brandgefahr!

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorgerät sofort säubern – keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

Nach dem Tanken Schraub-Tankverschluss so fest wie möglich anziehen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt.

Auf Undichtigkeiten ach ten! Wenn Kraftstoff ausläuft, Motor nicht star ten – Lebensgefahr durch Verbrennungen!

Vor dem Starten

Motorgerät auf betriebssicheren Zustand prüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

– Kraftstoffsystem auf Dichtheit

prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorgeräten mit

Kraftstoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten – Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen lassen

– der Stopptaster muss sich leicht

drücken lassen

– funktionstüchtige Bohrerbremse – Startklappenhebel, Gashebelsperre

und Gashebel müssen leichtgängig sein – der Gashebel muss von selbst in die Leerlaufstellung zurückfedern. Aus den Positionen g und < des Startklappenhebels muss dieser beim gleichzeitigen Drücken von Gashebelsperre und Gashebel in die Betriebsstellung F zurückfedern

– Festsitz des Zündleitungssteckers

prüfen – bei lose sitzendem Stecker

können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!

– keine Änderung an den

Bedienungs- und Sicherheitseinrichtungen vornehmen

– Handgriffe müssen sauber und

trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes

Das Motorgerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Motor starten

Mindestens 3 m vom Ort des Tankens entfernt – nicht in geschlossenem Raum.

BT 131

deutsch

9912BA000 KN

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten.

Vor dem Starten die Bohrerbremse auslösen. Das Bohrwerkzeug kann sich sonst mitdrehen und der Benutzer die Kontrolle über das Bohrgerät verlieren.

Das Motorgerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulden – auch nicht beim Starten.

Kontakt mit dem Bohrwerkzeug vermeiden – Verletzungsgefahr!

Motor nicht "aus der Hand" anwerfen – starten wie in der Gebrauchsanleitung beschrieben.

Motorleerlauf prüfen: Das Bohrwerkzeug muss im Leerlauf – bei losgelassenem Gashebel – stillstehen.

Leicht entflammbare Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und von der heißen Schalldämpferoberfläche fern halten – Brandgefahr!

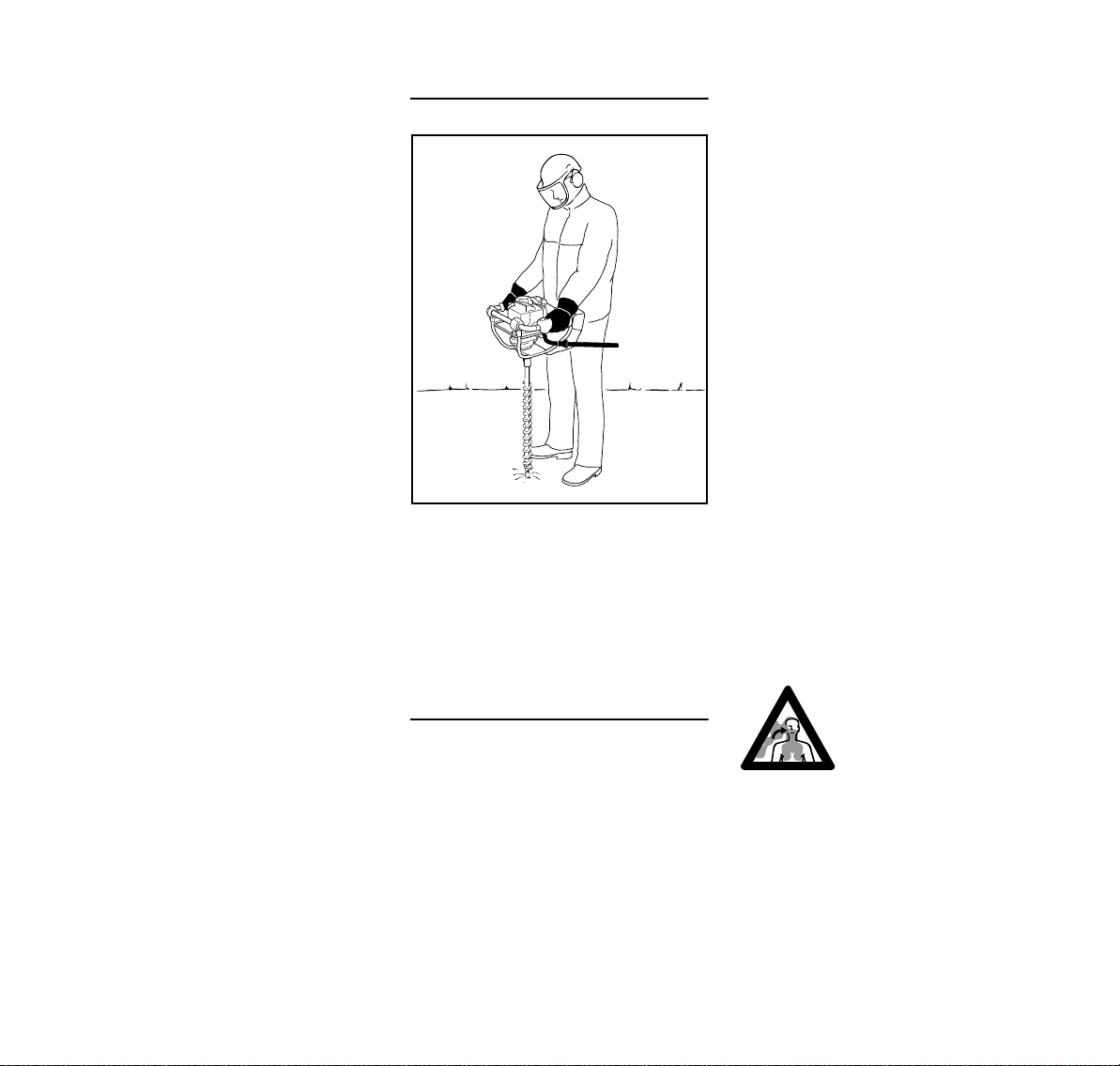

Gerät halten und führen

Motorgerät immer mit beiden Händen an den Griffen festhalten.

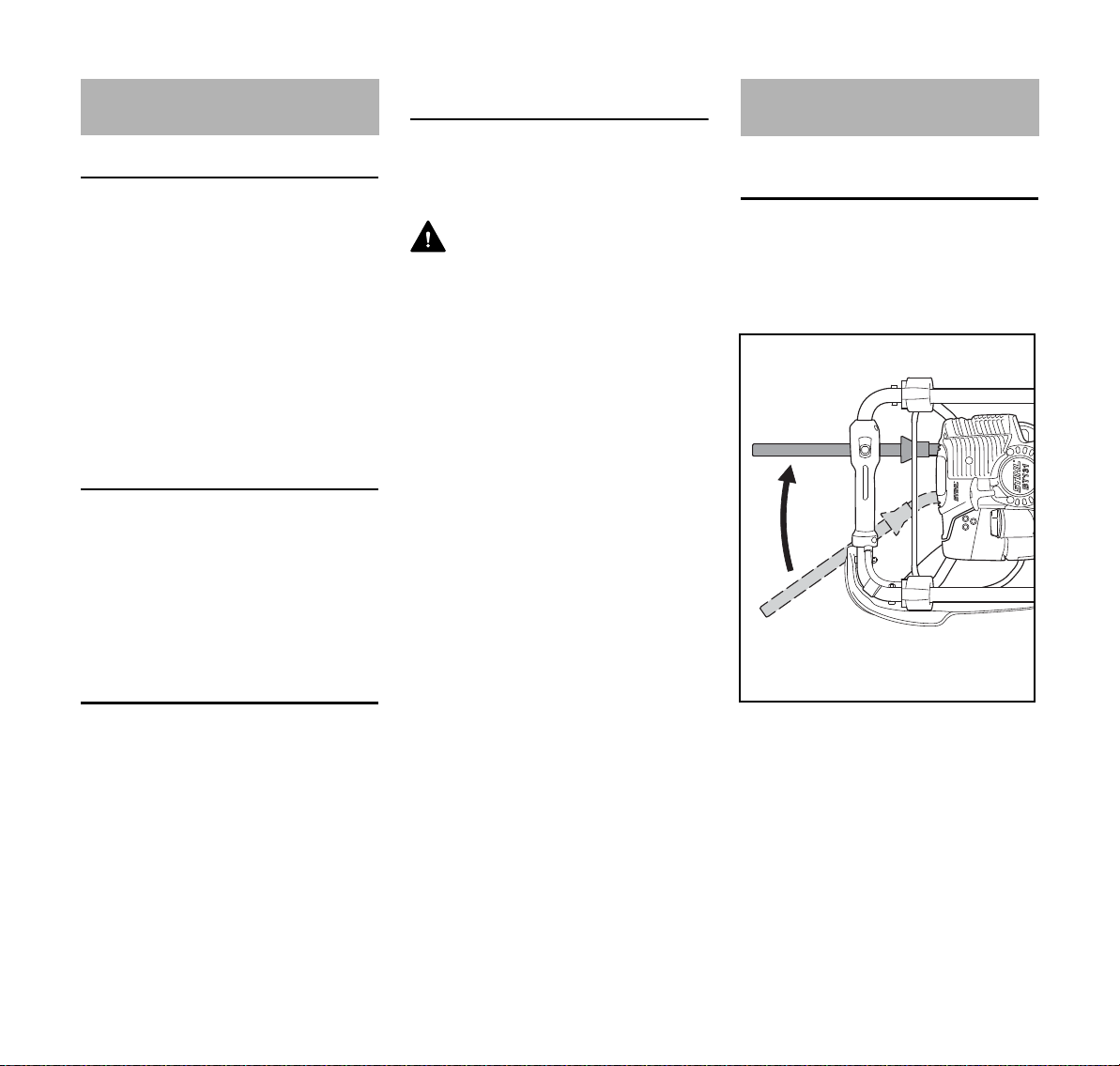

Immer für festen und sicheren Stand sorgen – Bohrerbremse am linken Oberschenkel.

Griffe mit den Daumen fest umfassen, linke Hand am Bedienungsgriff.

Während der Arbeit

Immer für festen und sicheren Stand sorgen.

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – Stopptaster drücken.

Keine weiteren Personen im Arbeitsbereich dulden. Ausreichend großen Abstand zu weiteren Personen halten – Unfallgefahr!

Auf einwandfreien Motorleerlauf achten, damit sich das Bohrwerkzeug nach dem Loslassen des Gashebels nicht mehr dreht.

Regelmäßig Leerlaufeinstellung prüfen bzw. korrigieren. Wenn sich das Bohrwerkzeug im Leerlauf trotzdem dreht, vom Fachhändler instandsetzen lassen. STIHL empfiehlt den STIHL Fachhändler.

Vorsicht bei Glätte, Nässe, Schnee, Eis, an Abhängen, auf unebenem Gelände etc. – Rutschgefahr!

Auf Hindernisse achten: Baumstümpfe, Wurzeln – Stolpergefahr!

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – das Wahrnehmen von Gefahr ankündigenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein und unverbrannte Kohlen

wasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räu

men mit dem Motorgerät arbeiten – auch nicht mit Katalysator-Maschinen.

BT 131

deutsch

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen. Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können u. a. durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

Motorgerät lärm- und abgasarm betreiben – Motor nicht unnötig laufen lassen, Gasgeben nur beim Arbeiten.

Nicht rauchen bei der Benutzung und in der näheren Umgebung des Motorgerätes – Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.

Während der Arbeit entstehende Stäube, Dunst und Rauch können gesundheitsgefährdend sein. Bei starker Staub- oder Rauchentwicklung Atemschutz tragen.

Falls das Motorgerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Starten".

Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Motorgeräte, die nicht mehr betriebssicher sind, auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Nicht mit Startgaseinstellung arbeiten – die Motordrehzahl ist bei dieser Gashebelstellung nicht regulierbar.

Bohrwerkzeug und Bohrspindel nur berühren, wenn der Motor abgestellt ist und das Bohrwerkzeug still steht – Verletzungsgefahr!

Kontakt mit Strom führen den Leitungen vermeiden – Stromschlaggefahr!

Motorgerät sicher festhalten, damit plötzlich auftretende Stöße aufgefangen werden können – nur mit geringem Vorschubdruck bohren.

In steinigem oder von Wurzeln durchwachse nem Boden besonders vorsichtig arbeiten.

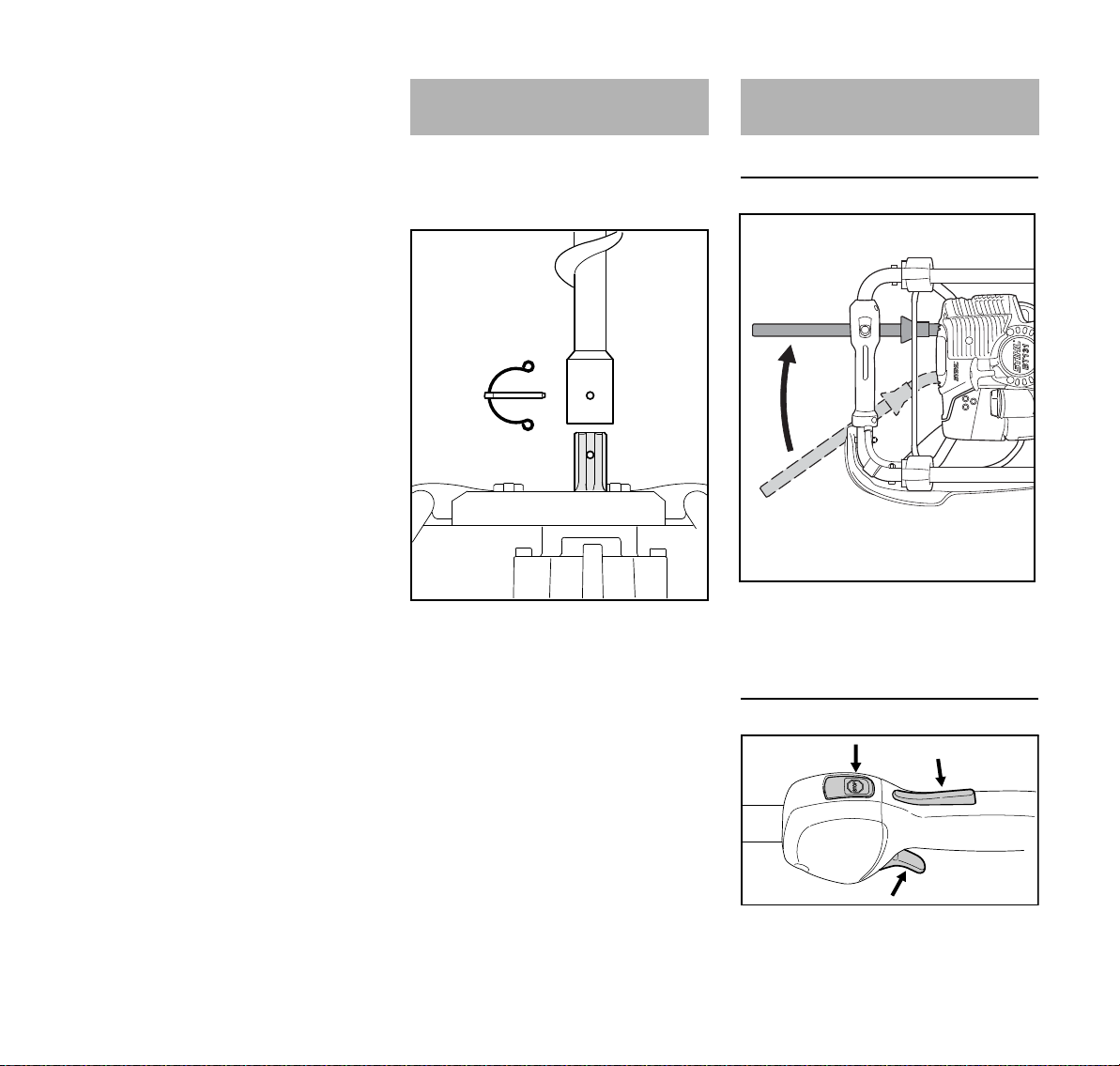

Bohrlöcher abdecken und sichern. Zum Wechseln des Bohrwerkzeugs

Motor abstellen und Bohrerbremse einlegen – Verletzungsgefahr!

Heiße Maschinenteile, insbesondere den Schalldämpfer, nicht berühren – Verbrennungsgefahr.

Vor dem Verlassen des Gerätes – Motor abstellen.

Bohrwerkzeuge regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort auf einwandfreien Zustand prüfen! Schadhafte oder stumpfe Bohrwerkzeuge und Messer sofort ersetzen.

Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die

Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

– Schutz der Hände (warme

Handschuhe) – Pausen Die Benutzungsdauer wird verkürzt

durch: – besondere persönliche

Veranlagung zu schlechter

Durchblutung (Merkmal: häufig

kalte Finger, Kribbeln)

– niedrige Außentemperaturen – Größe der Greifkräfte (festes

Zugreifen behindert die

Durchblutung) Bei regelmäßiger, langandauernder

Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparaturen

Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der

BT 131

deutsch

9912BA001 KN

Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Zur Reparatur, Wartung und Reinigung immer Motor abstellen und Zündkerzenstecker abziehen – Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Motors! – Ausnahme: Vergaser- und Leerlaufeinstellung.

Motor bei abgezogenem Zündkerzenstecker oder bei ausgeschraubter Zündkerze nicht mit der Anwerfvorrichtung in Bewegung setzen – Brandgefahr durch Zündfunken außerhalb des Zylinders!

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!

Tankverschluss regelmäßig auf Dichtheit prüfen.

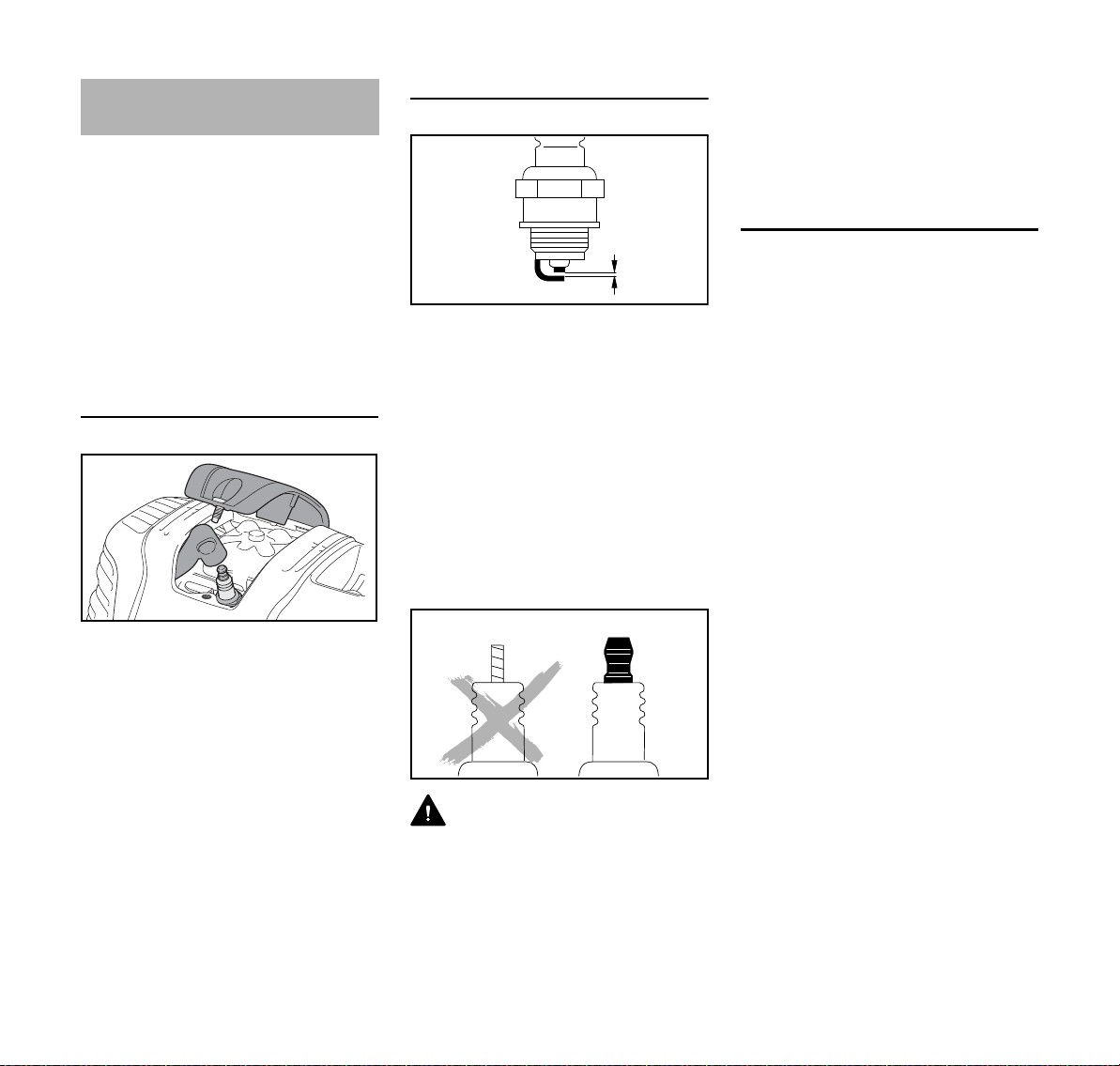

Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr! – Gehörschäden!

Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!

Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten – Antivibrationselemente regelmäßig prüfen.

Gerät komplettieren

Auslösehebel für Bohrerbremse anbauen

N Auslösehebel (1) in das

Klemmstück einlegen N Halter (2) auf den Auslösehebel

legen N Befestigungsschrauben (3)

eindrehen und festziehen

BT 131

deutsch

9912BA002 KN

9912BA003 KN

0000-GXX-2145-A0

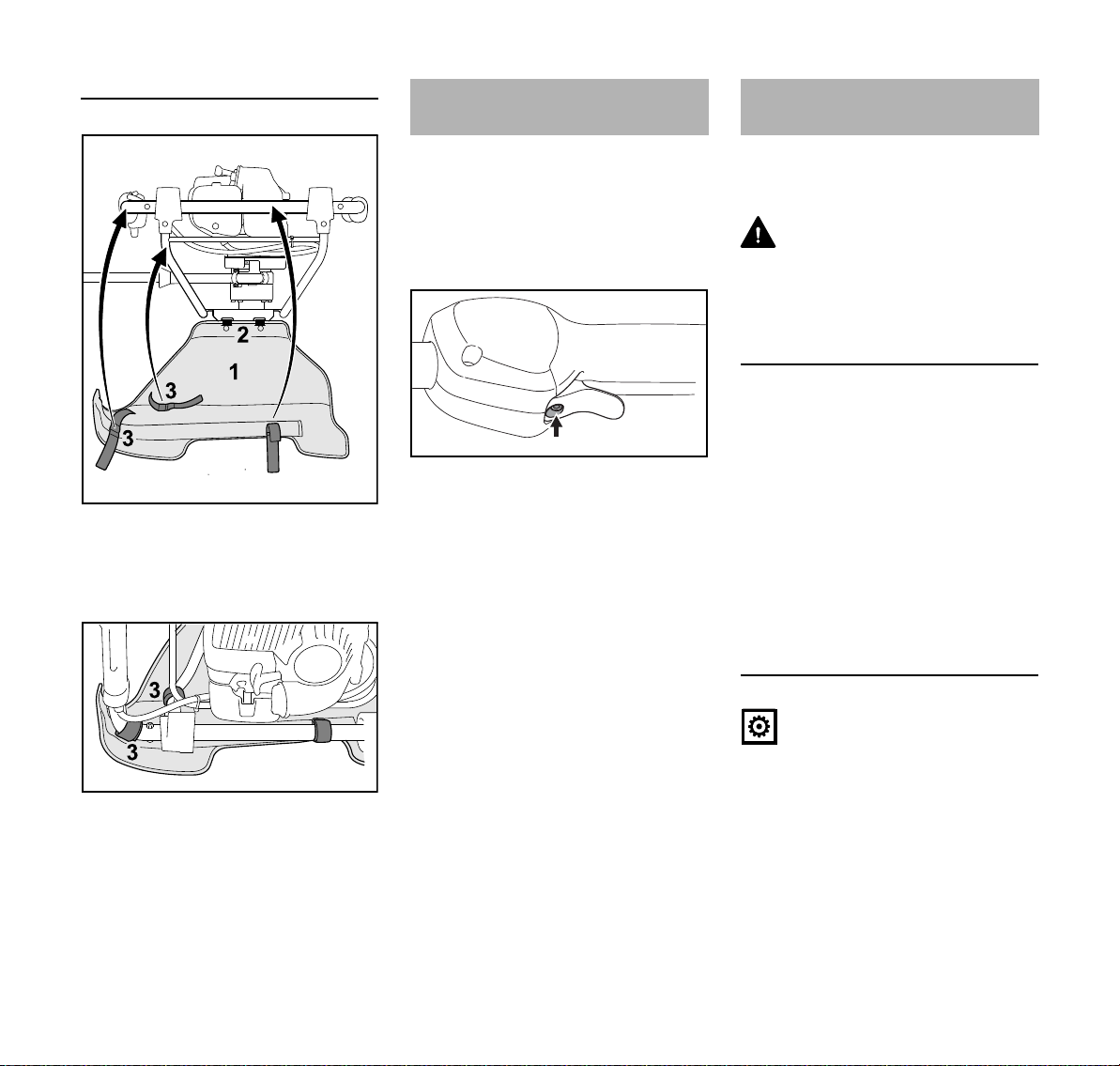

Anlagepolster anbauen

N Anlagepolster (1) mit den

Laschen (2) an den Langlöchern im Griffrahmen einhängen

N Anlagepolster nach oben klappen

Gaszug einstellen

Nach der Montage des Gerätes oder nach längerer Betriebszeit kann eine Korrektur der Gaszugeinstellung notwendig sein.

Gaszug nur bei komplett montiertem Gerät einstellen.

N Gashebel in Vollgasstellung bringen N Schraube (Pfeil) im Gashebel im

Uhrzeigersinn bis zum ersten Widerstand drehen. Dann nochmals eine halbe Umdrehung weiter eindrehen

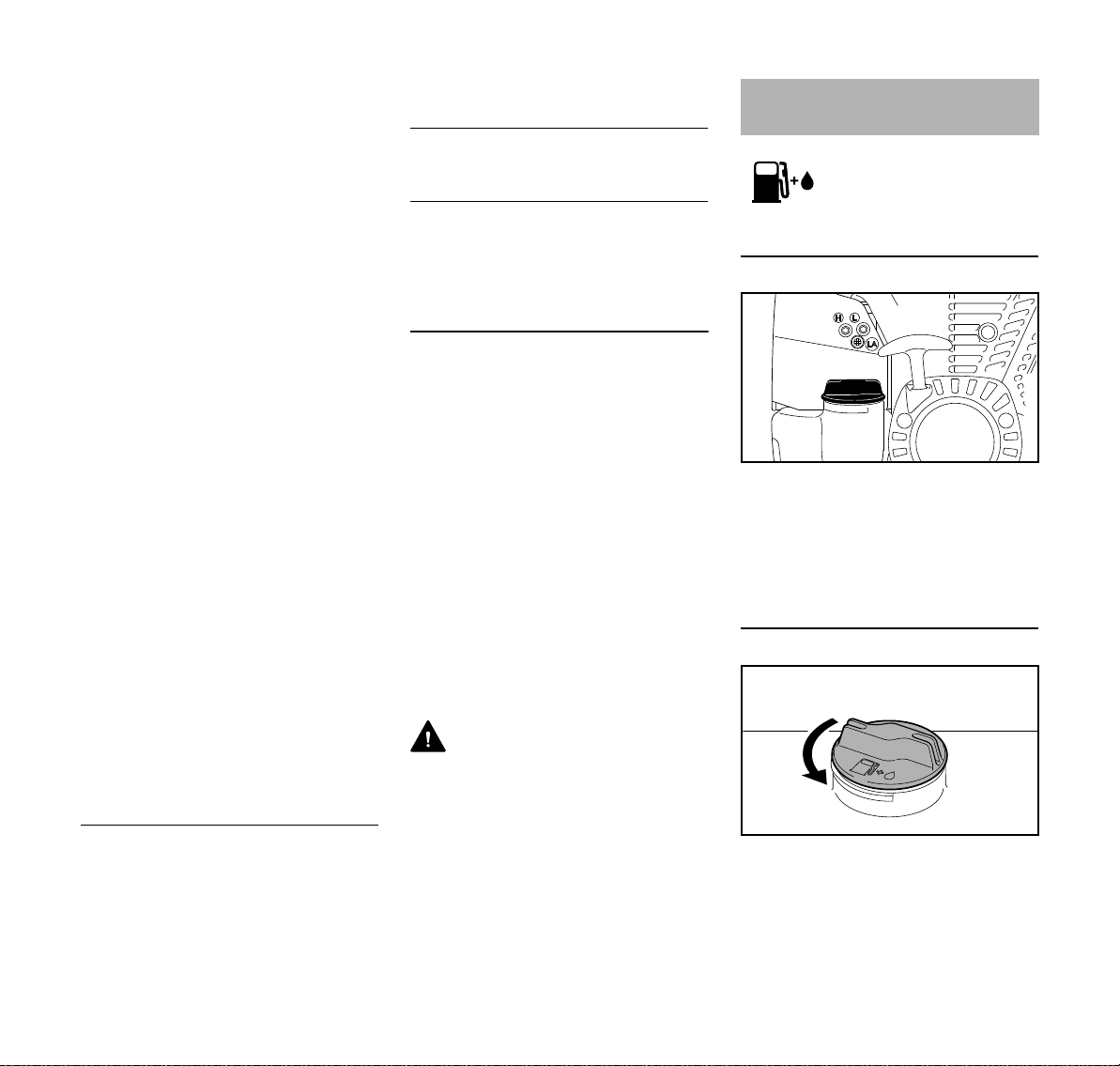

Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNUNG

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

N Anlagepolster mit den

Klettbändern (3) am Griffrohr fixieren – Gaszug nicht einklemmen

Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

BT 131

deutsch

0000-GXX-0476-A0

002BA447 KN

Benzin Nur Markenbenzin mit einer Oktanzahl

von mindestens 90 ROZ verwenden – bleifrei oder verbleit.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.

Motoröl Falls Kraftstoff selbst gemischt wird, darf

nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-LEGD verwendet werden.

STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.

Mischungsverhältnis bei STIHL Zweitakt-Motoröl 1:50; 1:50 =

1 Teil Öl + 50 Teile Benzin

Beispiele

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml) 10,02(20) 5 0,10 (100) 10 0,20 (200)

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500)

N in einen für Kraftstoff zugelassenen

Kanister zuerst Motoröl, dann Benzin einfüllen und gründlich mischen

Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.

N Kanister mit dem Kraftstoffgemisch

vor dem Auftanken kräftig schütteln

WARNUNG

Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.

N Kraftstofftank und Kanister von Zeit

zu Zeit gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

Kraftstoff einfüllen

Gerät vorbereiten

N Tankverschluss und Umgebung vor

dem Auftanken reinigen, damit kein

Schmutz in den Tank fällt N Gerät so positionieren, dass der

Tankverschluss nach oben weist

Tankverschluss öffnen

N Verschluss gegen den

Uhrzeigersinn drehen bis er von der

Tanköffnung abgenommen werden

kann N Tankverschluss abnehmen

BT 131

deutsch

002BA448 KN

0000-GXX-1860-A0

0000-GXX-1861-A0

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

N Kraftstoff einfüllen

Tankverschluss schließen

N Verschluss ansetzen N Verschluss bis zum Anschlag im

Uhrzeigersinn drehen und so fest wie möglich von Hand anziehen

Bohrerbremse

Bohrerbremse auslösen

N Auslösehebel in Stellung A bringen

– beim Starten – im Leerlauf – zum Herausdrehen eines

festsitzenden Bohrwerkzeugs

Wenn sich das Bohrwerkzeug im Bohrloch verhakt (z. B. an Wurzeln oder Steinen), bewegt sich das Bohrgerät entgegen dem Uhrzeigersinn – der Auslösehebel wird gegen den Oberschenkel der Bedienungsperson gedrückt und die Bohrerbremse wird ausgelöst.

Bohrerbremse lösen

N Auslösehebel in Stellung B bringen

Funktion der Bohrerbremse prüfen

Die Bohrerbremse ist einem natürlichen Verschleiß unterworfen. Vor Arbeitsbeginn und nach Lösen eines festgeklemmten Bohrwerkzeugs muss regelmäßig geprüft werden, ob sie ihre Funktion erfüllt.

jedes Mal vor Arbeitsbeginn und nach Lösen eines festgeklemmten Bohrwerkzeugs

N bei Motorleerlauf Bohrerbremse

auslösen und kurzzeitig

(max. 3 Sekunden) Vollgas geben –

das Bohrwerkzeug darf sich nicht

drehen

BT 131

deutsch

9912BA010 KN

0000-GXX-1860-A0

0000-GXX-0477-A0

Bei Ausfall der Bohrerbremse muss diese umgehend durch einen Fachhändler instandgesetzt werden – STIHL empfiehlt den STIHL Fachhändler.

Bohrwerkzeug einsetzen

N Motor abstellen und Bohrerbremse

auslösen – siehe "Bohrerbremse"

N Bohrgerät ablegen

N Sicherungsstecker (1) aus dem

Bohrerschaft ziehen

N Bohrwerkzeug (2) auf die

Bohrspindel schieben bis die Bohrungen (3) fluchten

N Sicherungsstecker in die Bohrung

stecken

N Federbügel des

Sicherungssteckers so umklappen, dass er den Bohrerschaft umschließt

Motor starten / abstellen

Bohrerbremse auslösen

N Auslösehebel in Stellung A bringen.

Die Bohrerbremse ist eingelegt und

das Bohrwerkzeug ist blockiert.

Bedienungselemente

BT 131

1 Gashebelsperre 2 Gashebel

deutsch

0000-GXX-0478-A0

3 Stopptaster – mit den Stellungen für

Betrieb und Stopp. Zum Ausschalten der Zündung muss der Stopptaster (…) gedrückt werden – siehe "Funktion des Stopptasters und der Zündung"

Funktion des Stopptasters und der Zündung

Der nicht betätigte Stopptaster befindet sich in der Stellung Betrieb: Die Zündung ist eingeschaltet – der Motor ist startbereit und kann angeworfen werden. Wird der Stopptaster betätigt, wird die Zündung ausgeschaltet. Nach dem Stillstand des Motors wird die Zündung automatisch wieder eingeschaltet.

Motor starten

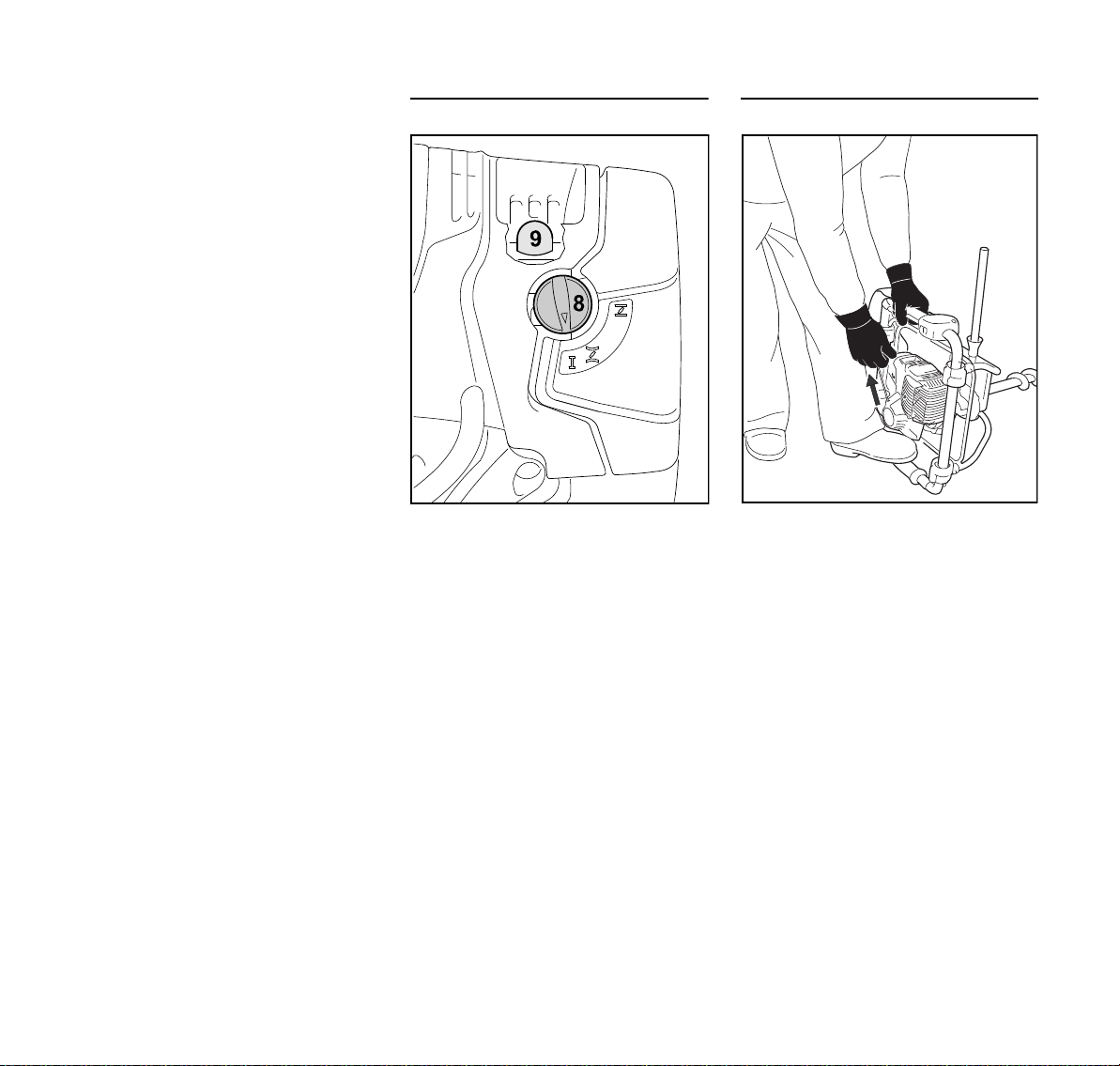

N Balg (9) der Kraftstoffhandpumpe

mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist

N Startklappenhebel (8) drücken und

auf die entsprechende Position drehen bis dieser einrastet

g bei kaltem Motor < bei warmem Motor – auch wenn

der Motor schon gelaufen, aber noch kalt ist

Anwerfen

0000-GXX-1862-A0

N das Gerät sicher auf den Boden

stellen N sicherstellen, dass die

Bohrerbremse ausgelöst ist

N sicheren Stand einnehmen N linken Fuß auf den Griffrahmen N linke Hand auf den Griffrahmen –

dabei weder den Gashebel noch die

Gashebelsperre berühren – der

Daumen befindet sich unter dem

Griffrahmen N mit der rechten Hand den

Anwerfgriff fassen N Anwerfgriff langsam bis zum ersten

spürbaren Anschlag herausziehen

und dann schnell und kräftig

durchziehen

BT 131

HINWEIS

Seil nicht bis zum Seilende herausziehen – Bruchgefahr!

N Anwerfgriff nicht zurückschnellen

lassen – entgegen der Ausziehrichtung zurückführen, damit sich das Anwerfseil richtig aufwickeln kann

N anwerfen bis der Motor läuft

Sobald der Motor läuft

N Gashebelsperre drücken und sofort

den Gashebel kurz antippen – der Startklappenhebel springt in die Stellung für Betrieb F

HINWEIS

Der Motor muss sofort in den Leerlauf geschaltet werden – sonst können, bei ausgelöster Bohrerbremse, Schäden im Kupplungsbereich auftreten.

N Gerät auf die Spitze des

Bohrwerkzeugs stellen

0000-GXX-1558-A0

N Auslösehebel in Stellung B bringen

– die Bohrerbremse ist gelöst – das Bohrgerät ist einsatzbereit

WARNUNG

Bei richtig eingestelltem Vergaser darf sich das Bohrwerkzeug im Motorleerlauf nicht drehen!

Das Gerät ist einsatzbereit.

Motor abstellen

N Stopptaster betätigen – der Motor

stoppt – den Stopptaster loslassen – der Stopptaster federt zurück

Weitere Hinweise zum Starten

Der Motor geht in der Stellung für Kaltstart g oder beim Beschleunigen aus.

N Startklappenhebel auf < stellen –

weiter anwerfen bis der Motor läuft Der Motor startet nicht in der Stellung für

Warmstart < N Startklappenhebel auf g stellen –

weiter anwerfen bis der Motor läuft Der Motor springt nicht an N prüfen, ob alle Bedienelemente

richtig eingestellt sind N prüfen, ob Kraftstoff im Tank ist, ggf.

0000-GXX-1861-A0

auffüllen N prüfen, ob Zündkerzenstecker fest

aufgesteckt ist N Startvorgang wiederholen Der Motor ist abgesoffen N Startklappenhebel auf F stellen –

weiter anwerfen bis der Motor läuft Der Tank wurde restlos leergefahren N nach dem Betanken den Balg der

Kraftstoffhandpumpe mindestens

5 mal drücken – auch wenn der Balg

mit Kraftstoff gefüllt ist N Startklappenhebel abhängig von

der Motortemperatur einstellen N Motor erneut starten

deutsch

BT 131

deutsch

Betriebshinweise Lösen eines festgeklemmten

Arbeiten mit Schaftverlängerung (Sonderzubehör)

Bohrwerkzeugs

Während der ersten Betriebszeit

Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.

Während der Arbeit

Nach längerem Volllastbetrieb den Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.

Die Schaftverlängerung erst montieren, wenn das Bohrloch bereits auf die volle Bohrerlänge niedergebracht ist.

WARNUNG

Das Ansetzen des Bohrwerkzeugs mit montierter Schaftverlängerung führt zu erhöhter Unfallgefahr für den Benutzer, weil sich das Bohrgerät dann in Brusthöhe des Betreibers befindet und nicht mehr sicher beherrscht werden kann. Aus dem gleichen Grund muss auch vor dem vollständigen Herausziehen des Bohrwerkzeugs aus dem Bohrloch die Schaftverlängerung abgenommen werden.

Wenn das Bohrwerkzeug im Bohrloch klemmt

N Motor sofort abstellen N Stopptaster betätigen – der Motor

stoppt – den Stopptaster loslassen –

der Stopptaster federt zurück

Nach der Arbeit

Bei kurzzeitigem Stillsetzen: Motor abkühlen lassen. Gerät mit gefülltem Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren. Bei längerer Stilllegung – siehe "Gerät aufbewahren".

0000-GXX-1860-A0

N Auslösehebel in Stellung A bringen

– die Bohrerbremse ist ausgelöst N das gesamte Bohrgerät nach links

entgegen dem Uhrzeigersinn

drehen bis das Bohrwerkzeug

wieder frei ist N nach Lösen des festgeklemmten

Bohrwerkzeugs die Funktion der

Bohrerbremse prüfen – siehe

"Bohrerbremse"

BT 131

deutsch

0000-GXX-0482-A0

0000-GXX-0495-A0

Luftfilter ersetzen

Die Filterstandzeiten betragen durchschnittlich mehr als ein Jahr. Filterdeckel nicht demontieren und Luftfilter nicht wechseln, solange kein spürbarer Leistungsverlust vorliegt.

Wenn die Motorleistung spürbar nachlässt

N Anlagepolster am Griffrahmen

abbauen

N Drehknopf der Startklappe auf g

drehen

N Schrauben (1) herausdrehen N Filterdeckel (2) abnehmen N Umgebung des Filters von grobem

Schmutz befreien

N Filter (3) entnehmen N verschmutzten oder beschädigten

Filter ersetzen

N beschädigte Teile ersetzen

Filter einsetzen

N neuen Filter in das Filtergehäuse

einsetzen und Filterdeckel aufsetzen

N Schrauben eindrehen und

festziehen

N Anlagepolster anbauen – siehe

"Gerät komplettieren"

Vergaser einstellen

Der Vergaser des Gerätes ist ab Werk so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.

Leerlauf einstellen

Motor bleibt im Leerlauf stehen

N Motor ca. 3 min warmlaufen lassen N Leerlaufanschlagschraube (LA)

langsam im Uhrzeigersinn drehen,

bis der Motor gleichmäßig läuft –

das Bohrwerkzeug darf sich nicht

mitbewegen Bohrwerkzeug bewegt sich im Leerlauf

mit N Leerlaufanschlagschraube (LA)

langsam entgegen dem

Uhrzeigersinn drehen, bis sich das

Bohrwerkzeug nicht mehr dreht,

dann 1/2 bis 3/4 Umdrehung in der

gleichen Richtung weiterdrehen

BT 131

WARNUNG

Bleibt das Bohrwerkzeug nach erfolgter Einstellung im Leerlauf nicht stehen, Motorgerät vom Fachhändler instand setzen lassen.

deutsch

000BA039 KN

000BA045 KN

Zündkerze

N bei ungenügender Motorleistung,

schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen

N nach ca. 100 Betriebsstunden die

Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

Zündkerze ausbauen

N Abdeckung (1) abschrauben N Zündkerzenstecker (2) abziehen N Zündkerze (3) herausdrehen

Zündkerze prüfen

N verschmutzte Zündkerze reinigen N Elektrodenabstand (A) prüfen und

falls notwendig nachstellen, Wert für Abstand – siehe "Technische Daten"

N Ursachen für die Verschmutzung

der Zündkerze beseitigen

Mögliche Ursachen sind:

– zu viel Motoröl im Kraftstoff – verschmutzter Luftfilter – ungünstige Betriebsbedingungen

0000-GXX 0537-A0

entstehen. Personen können schwer verletzt werden oder Sachschaden kann enstehen.

N entstörte Zündkerzen mit fester

Anschlussmutter verwenden

Zündkerze einbauen

N Zündkerze (3) eindrehen N Zündkerze (3) mit Kombischlüssel

anziehen N Zündleitungsstecker (2) fest auf die

Zündkerze drücken N Abdeckung (1) aufsetzen und

festschrauben

WARNUNG

Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen

BT 131

deutsch

9912BA019 KN

9912BA020 KN

Motorlaufverhalten Getriebe schmieren

Ist nach Wartung des Luftfilters, korrekten Einstellungen von Vergaser und Gaszug das Motorlaufverhalten unbefriedigend, kann die Ursache auch am Schalldämpfer liegen.

Beim Fachhändler den Schalldämpfer auf Verschmutzung (Verkokung) überprüfen lassen!

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

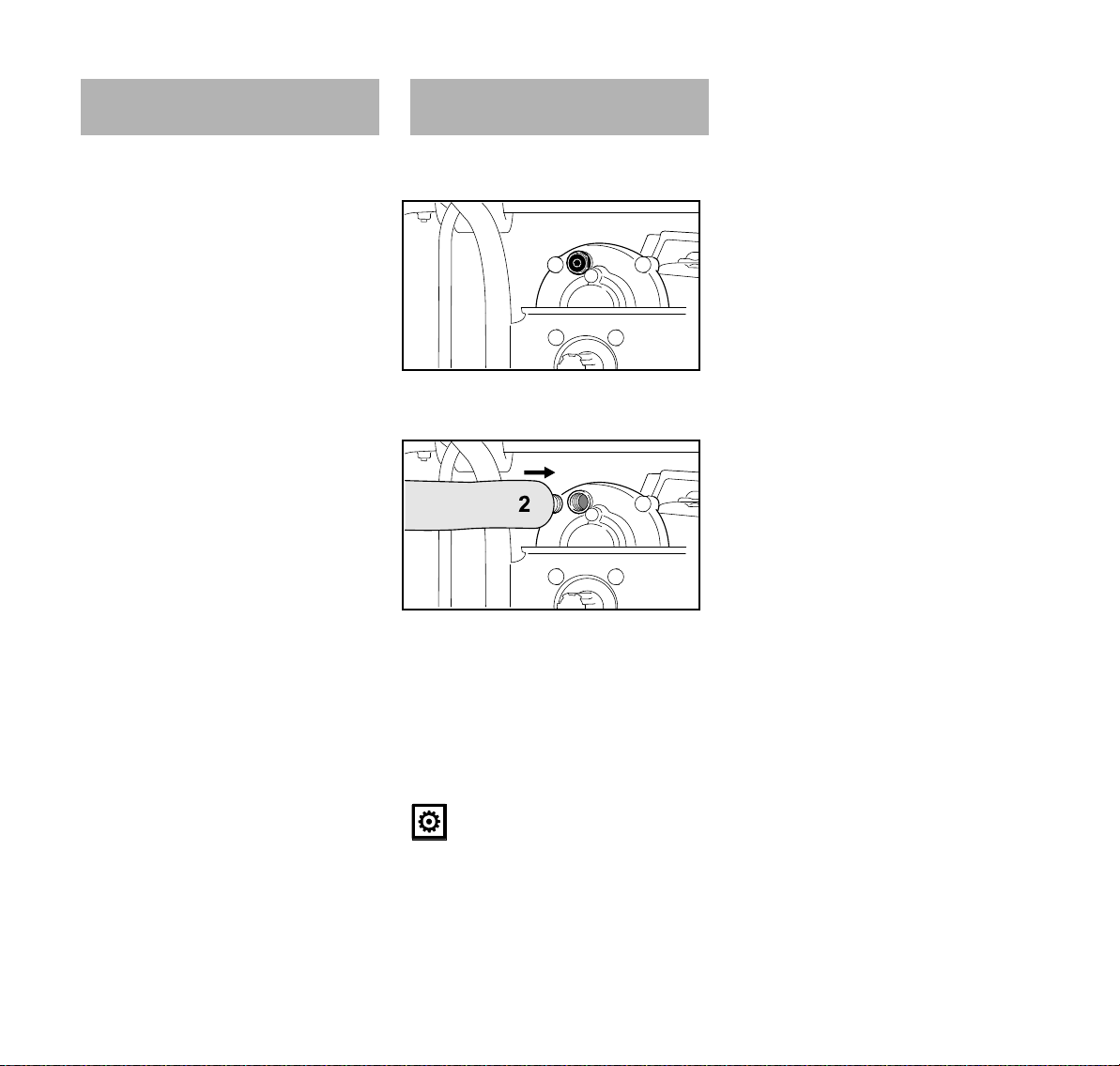

Getriebefett alle 50 Betriebsstunden prüfen und bei Bedarf schmieren:

N Verschlussschraube (1)

herausdrehen

N Tube (2) herausdrehen N Verschlussschraube (1) eindrehen

und festziehen

BT 131

N Falls an der Innenseite der

Verschlussschraube (1) kein Getriebefett sichtbar ist: Tube (2) mit STIHL Getriebefett (Sonderzubehör) eindrehen

N Ca. 5-10 g (1/5-2/5 oz.)

Getriebefett aus der Tube (2) in das Getriebe drücken

HINWEIS

Das Getriebe nicht vollständig mit Getriebefett füllen.

deutsch

Gerät aufbewahren

Bei Betriebspausen ab ca. 3 Monaten

N Bohrwerkzeug abnehmen N Kraftstofftank an gut belüftetem Ort

entleeren und reinigen

N Kraftstoff vorschriften- und

umweltgerecht entsorgen

N Vergaser leerfahren, andernfalls

können die Membranen im Vergaser verkleben

N Gerät gründlich säubern N Gerät an einem trockenen und

sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

BT 131

deutsch

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

monatlich

jährlich

bei Störung

bei Beschädigung

bei Bedarf

Sichtprüfung (Zustand, Dichtheit) XX

Komplette Maschine

Bohrerbremse

Bedienungsgriff Funktionsprüfung XX

Luftfilter

Kraftstoffhandpumpe (falls vorhanden)

Saugkopf im Kraftstofftank

Kraftstofftank reinigen XX

Vergaser

Zündkerze

Ansaugöffnungen für Kühlluft

Zylinderrippen reinigen durch Fachhändler

Ventilspiel

Brennraum reinigen alle 150 Betriebsstunden durch

reinigen X

Beschädigte Teile ersetzen XX

Funktionsprüfung XX

warten durch Fachhändler

Sichtprüfung X X

ersetzen

prüfen X

instandsetzen durch Fachhändler

prüfen durch Fachhändler

ersetzen durch Fachhändler

Leerlauf prüfen, die Bohrspindel darf sich nicht mitdrehen

Leerlauf einstellen X

Elektrodenabstand einstellen X

alle 100 Betriebsstunden ersetzen

Sichtprüfung X

reinigen X

bei Leistungsmangel oder stark erhöh ten Anwerfkräften Ventilspiel prüfen und ggf. einstellen durch Fachhändler

Fachhändler

X X

XXX

BT 131

deutsch

vor Arbeitsbeginn

nach Arbeitsende bzw.

täglich

nach jeder Tankfüllung

wöchentlich

monatlich

jährlich

bei Störung

Funkenschutzgitter im Schalldämpfer, länderabhängig vorhanden

Zugängliche Schrauben und Muttern (außer Einstellschrauben)

Antivibrationselemente

Getriebeschmierung

Bohrspindel reinigen X

Bohrwerkzeug

Messer des Bohrwerkzeugs

Sicherheitsaufkleber ersetzen X

STIHL empfiehlt den STIHL Fachhändler

nur wenn die Motorleistung spürbar nachlässt

prüfen XX

reinigen bzw. ersetzen XX

nachziehen X

prüfen XXX

ersetzen durch Fachhändler

prüfen X

ergänzen X

prüfen X

ersetzen XX

prüfen X

wenden bzw. ersetzen XX

bei Beschädigung

bei Bedarf

BT 131

deutsch

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

– nicht von STIHL freigegebene

Änderungen am Produkt

– die Verwendung von Werkzeugen

oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind

– nicht bestimmungsgemäße

Verwendung des Gerätes

– Einsatz des Gerätes bei Sport- oder

Wettbewerbs-Veranstaltungen

– Folgeschäden infolge der

Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

– Schäden am Triebwerk infolge nicht

rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luftund Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)

– Korrosions- und andere

Folgeschäden infolge unsachgemäßer Lagerung

– Schäden am Gerät infolge

Verwendung qualitativ minderwertiger Ersatzteile

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

– Bohrerbremse – Kupplung – Bohrwerkzeuge – Filter (für Luft, Kraftstoff)

– Anwerfvorrichtung – Zündkerze – Dämpfungselemente des

Antivibrations-Systems

BT 131

deutsch

0000-GXX-1863-A0

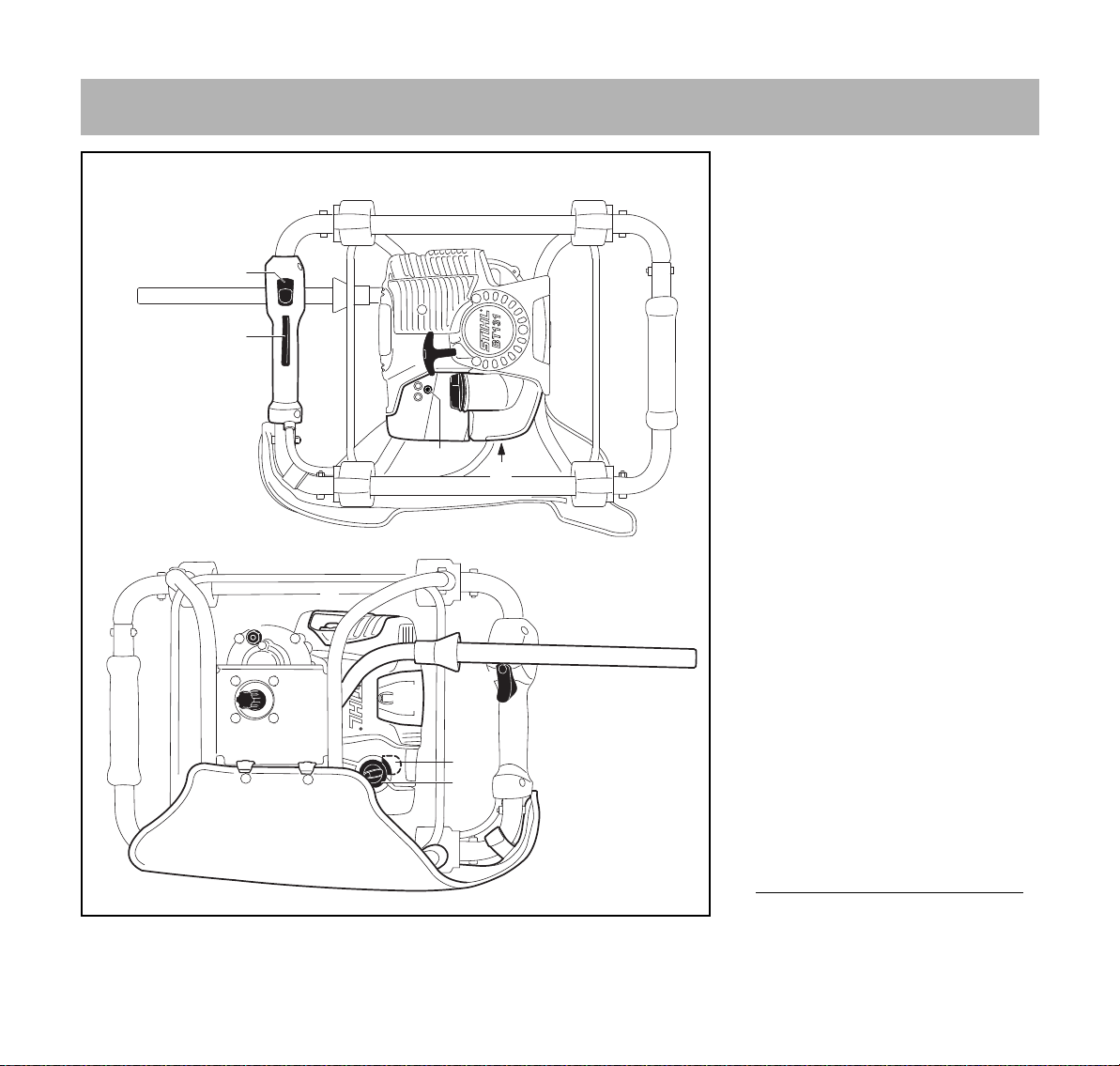

Wichtige Bauteile

1 Stopptaster 2 Gashebelsperre 3 Anwerfgriff 4 Filterdeckel 5 Vergasereinstellschraube 6 Tankverschluss 7 Verschlussschraube 8 Schalldämpfer mit

Funkenschutzgitter 9 Bohrspindel 10 Anlagepolster 11 Startklappenhebel 12 Kraftstoffhandpumpe 13 Abdeckung Zündkerze 14 Gashebel 15 Auslösehebel für Bohrerbremse # Maschinennummer

Funkenschutzgitter ist

länderabhängig vorhanden

BT 131

deutsch

Technische Daten

Triebwerk

STIHL Einzylinder-Viertaktmotor mit Gemischschmierung

Hubraum: 36,3 cm Zylinderbohrung: 43 mm Kolbenhub: 25 mm Leistung nach

ISO 8893:

1,4 kW (1,9 PS)

bei 8500 1/min Leerlaufdrehzahl: 2800 1/min Abregeldrehzahl: 9500 1/min Ventilspiel Einlassventil: 0,10 mm Auslassventil: 0,10 mm

Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze (entstört): NGK CMR 6H Elektrodenabstand: 0,5 mm

Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt: 710 cm

Bohrgetriebe

2-stufiges Stirnradgetriebe

(0,71 l)

Übersetzungsverhältnis: 47,5:1 Max. Spindeldrehzahl: 200 1/min Max. Drehmoment der

Bohrspindel: 81 Nm Schmierung: STIHL Getrie

befett für Motorsensen

Gewicht

unbetankt, ohne Bohrwerkzeug: 10 kg

Maße

Länge mit Tragrahmen: 400 mm Breite mit Tragrahmen: 530 mm Höhe ohne

Bohrwerkzeug: 365 mm

Schall- und Vibrationswerte

Zur Ermittlung der Schall- und Vibrationswerte werden Leerlauf und nominelle Höchstdrehzahl im Verhältnis 1:4 berücksichtigt.

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib

Schalldruckpegel L

nach ISO 11201

peq

92 dB(A)

Schallleistungspegel L

weq

nach

ISO 3744

100 dB(A)

Vibrationswert a

nach ISO 20643

hv,eq

Erdbohrer 90 mm Handgriff links: 1,7 m/s Handgriff rechts: 2,0 m/s

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemessene CO

-Wert ist unter

www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.

Der gemessene CO

-Wert wurde an

einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die AbgasEmissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.

BT 131

deutsch

000BA073 KN

Reparaturhinweise Entsorgung

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL OriginalErsatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen).

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

EU-Konformitätserklärung

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Deutschland erklärt in alleiniger Verantwortung, dass

Bauart: Erdbohrgerät Fabrikmarke: STIHL Typ: BT 131 Serienidentifizierung: 4313 Hubraum: 36,3 cm

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG und 2014/30/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 12100, EN 55012, EN 61000-6-1

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

BT 131

deutsch

Waiblingen, 03.02.2020 ANDREAS STIHL AG & Co. KG i. V.

Dr. Jürgen Hoffmann Leiter Erzeugnisdaten, -vorschriften und

Zulassung

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358

ÖSTERREICH STIHL Ges.m.b.H.

Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370

SCHWEIZ STIHL Vertriebs AG

Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030

TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o.

Chrlická 753 664 42 Modřice

STIHL Importeure

BOSNIEN-HERZEGOWINA UNIKOMERC d. o. o.

Bišće polje bb 88000 Mostar Telefon: +387 36 352560 Fax: +387 36 350536

KROATIEN UNIKOMERC - UVOZ d.o.o. Sjedište:

Amruševa 10, 10000 Zagreb Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: +385 1 6370010 Fax: +385 1 6221569

TÜRKEI SADAL TARIM MAKİNALARI DIŞ

TİCARET A.Ş. Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, İstanbul Telefon: +90 216 394 00 40 Fax: +90 216 394 00 44

BT 131

Table des matières

français

Indications concernant la présente Notice d'emploi 27

Prescriptions de sécurité et techniques de travail 27

Assemblage 33 Réglage du câble de commande

des gaz 34 Carburant 34 Ravitaillement en carburant 35 Frein de mèche 36 Montage de l'outil de forage 37 Mise en route / arrêt du moteur 38 Instructions de service 40 Dégagement d'un outil de forage

coincé 41 Remplacement du filtre à air 42 Réglage du carburateur 42 Bougie 43 Fonctionnement du moteur 44 Graissage du réducteur 44 Rangement 45 Instructions pour la maintenance et

l'entretien 46 Conseils à suivre pour réduire

l'usure et éviter les avaries 48 Principales pièces 49 Caractéristiques techniques 50 Instructions pour les réparations 51 Mise au rebut 51 Déclaration de conformité UE 52

Chère cliente, cher client, nous vous félicitons d'avoir choisi un

produit de qualité de la société STIHL. Ce produit a été fabriqué avec les

procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que cette machine vous assure les meilleurs services, de telle sorte que vous puissiez en être parfaitement satisfait.

Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.

Dr. Nikolas Stihl

Notice d'emploi d'origine Imprimé sur papier blanchi sans chlore

L'encre d'imprimerie contient des huiles végétales, le papier

est recyclable.

0458-529-9421-A. VA4.E20.

0000007410_004_F

BT 131

français

Indications concernant la présente Notice d'emploi

Pictogrammes

Les pictogrammes appliqués sur la machine sont expliqués dans la présente Notice d'emploi.

Suivant la machine et son équipement spécifique, les pictogrammes suivants peuvent y être appliqués.

Réservoir à carburant ; mélange d'essence et d'huile moteur

Actionner la pompe d'amorçage manuelle

Frein de mèche

Repérage des différents types de textes

AVERTISSEMENT

Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.

AVIS

Avertissement contre un risque de détérioration de la machine ou de certains composants.

Développement technique

La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs ; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.

On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.

Prescriptions de sécurité et techniques de travail

En travaillant avec cette machine, il faut respecter des prescriptions de sécurité particulières, parce qu'elle développe un couple élevé, que l'outil de forage tourne à haute vitesse et que les outils de forage ont des arêtes vives.

Avant la première mise en service, lire attentive ment et intégralement la présente Notice d'emploi. La conserver précieuse ment pour pouvoir la relire lors d'une utilisa tion ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque de causer un accident grave, voire mortel.

Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.

Une personne qui travaille pour la première fois avec cette machine doit demander au vendeur ou à une autre personne compétente de lui montrer comment l'utiliser en toute sécurité – ou participer à un stage de formation.

BT 131

français

Les jeunes encore mineurs ne sont pas autorisés à travailler avec cette machine – une seule exception est permise pour des apprentis de plus de 16 ans travaillant sous surveillance.

Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.

Lorsque la machine n'est pas utilisée, la ranger en veillant à ce qu'elle ne présente aucun danger pour d'autres personnes. Conserver la machine à un endroit adéquat, de telle sorte qu'elle ne puisse pas être utilisée sans autorisation.

L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés.

Ne confier la machine qu'à des personnes familiarisées avec ce modèle et sa manipulation – toujours y joindre la Notice d'emploi.

L'utilisation de dispositifs à moteur bruyants peut être soumise à des prescriptions nationales ou locales précisant les créneaux horaires à respecter.

L'utilisateur de la machine doit être reposé, en bonne santé et en bonne condition physique.

Il est conseillé à toute personne qui ne doit pas se fatiguer pour des raisons de santé de consulter son médecin pour savoir si l’utilisation d’un dispositif à moteur ne présente aucun risque.

Uniquement pour les personnes qui portent un stimulateur cardiaque : le système d'allumage de cette machine

engendre un champ électromagnétique de très faible intensité. Une influence sur certains types de stimulateurs cardiaques ne peut pas être totalement exclue. Afin d'écarter tout risque pour la santé, STIHL recommande aux personnes portant un stimulateur cardiaque de consulter leur médecin traitant et le fabricant du stimulateur cardiaque.

Il est interdit de travailler avec la machine après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent d'affecter la réactivité.

Utiliser la machine – suivant les outils de forage assignés – exclusivement pour percer des trous dans le sol, dans le bois ou dans la glace. Il faut déterminer l'axe de forage adéquat de telle sorte qu'au cours du forage le levier du frein de mèche puisse à tout moment venir en appui contre la cuisse de l'utilisateur.

Il est interdit d'utiliser la machine pour d'autres opérations quelconques.

Avant d'entreprendre des travaux, s'assurer qu'il n'y a pas de conduites ou de câbles (par ex. pour le gaz, l'eau, l'électricité) enterrés dans la zone où l'on veut percer des trous :

– Se procurer toutes les informations

nécessaires auprès des entreprises locales d'alimentation en énergie etc.

– En cas de doute, contrôler la

présence de câbles ou de conduites à l'aide de détecteurs ou en creusant des tranchées de vérification.

Monter exclusivement des outils de forage ou accessoires autorisés par STIHL pour cette machine ou des pièces similaires du point de vue technique. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des outils ou accessoires de haute qualité. Sinon, des accidents pourraient survenir ou la machine risquerait d'être endommagée.

STIHL recommande d'utiliser des outils et accessoires d'origine STIHL. Les propriétés de ceux-ci sont adaptées de manière optimale au produit et aux exigences de l’utilisateur.

N'apporter aucune modification à cette machine – cela risquerait d'en compromettre la sécurité. STIHL décline toute responsabilité pour des blessures ou des dégâts matériels occasionnés en cas d'utilisation d'équipements rapportés non autorisés.

Pour le nettoyage de cette machine, ne pas utiliser un nettoyeur haute pression. Le puissant jet d'eau risquerait d'endommager certaines pièces de la machine.

Vêtements et équipements

Porter des vêtements et équipements de protection réglementaires.

Les vêtements doivent être appropriés et ne doivent pas être gênants. Porter des vêtements bien ajustés – une combi naison, mais pas une blouse de travail.

BT 131

+ 74 hidden pages

Stihl BT 131 Instruction Manual [de, fr, it, nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
