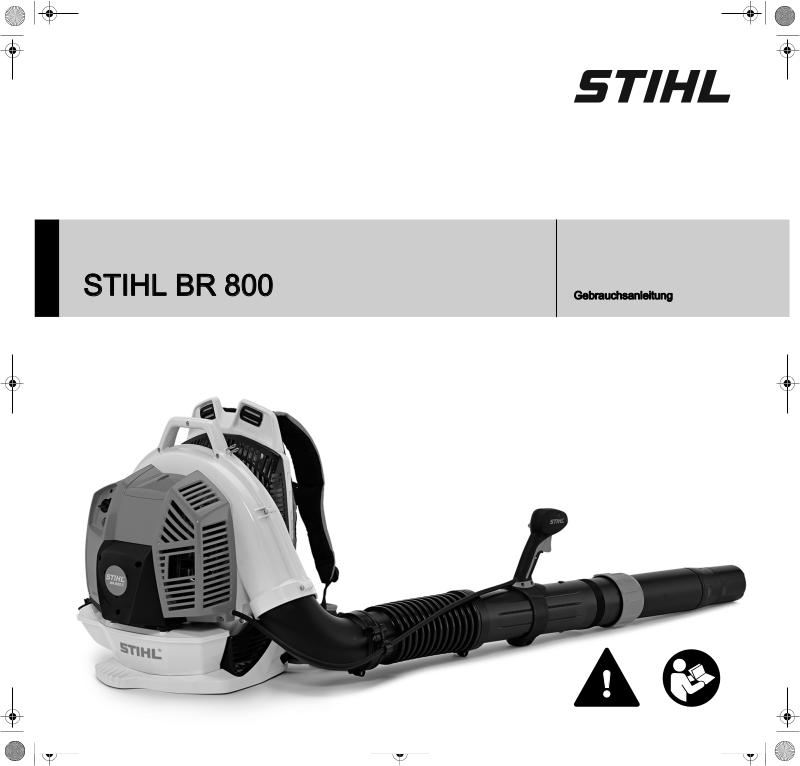

STIHL BR 800
Gebrauchsanleitung
Inhaltsverzeichnis
deutsch
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Gerät komplettieren 7
Gaszug einstellen 10

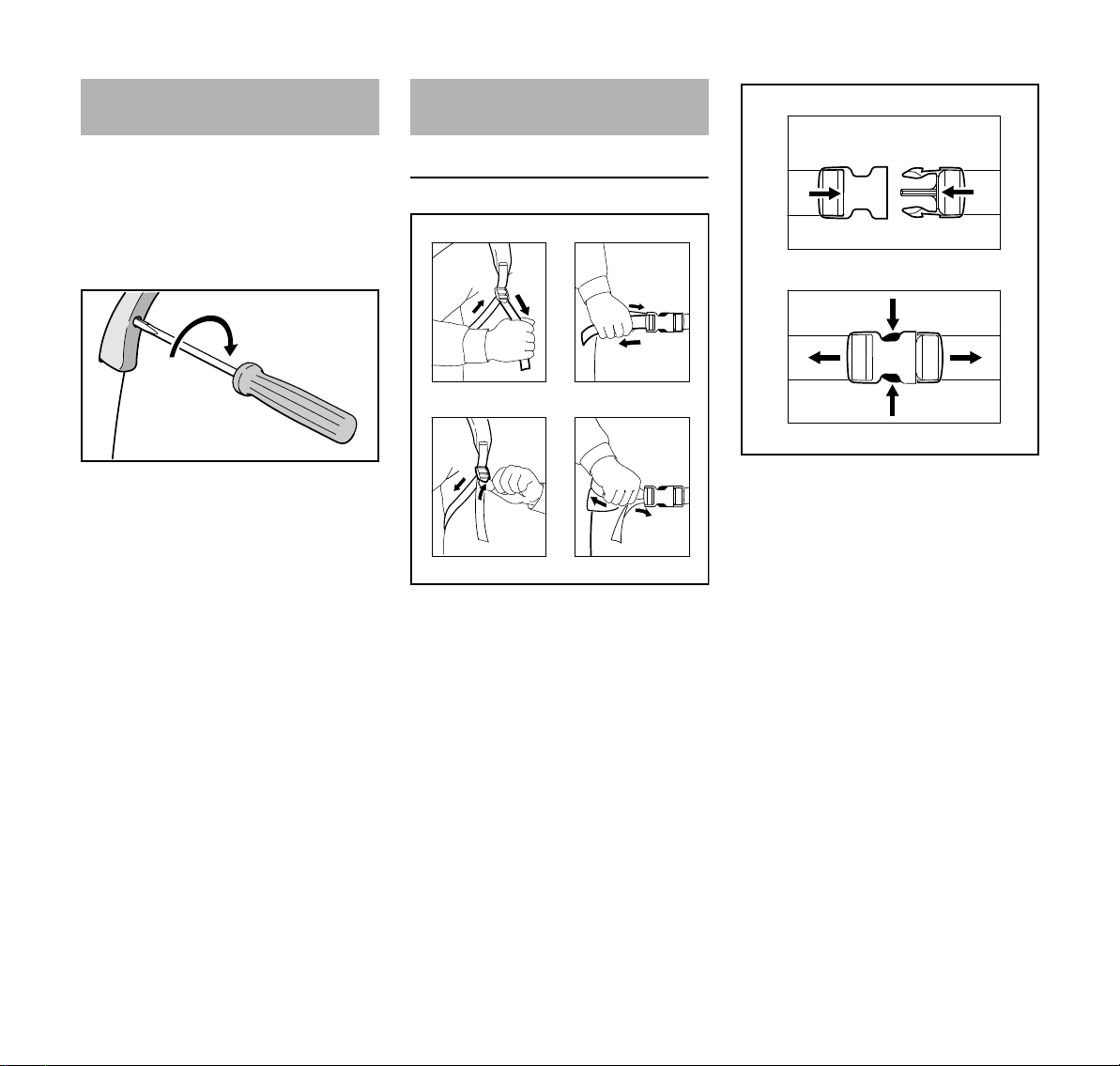

Traggurt anlegen 10
Kraftstoff 11
Kraftstoff einfüllen 12
Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Winterbetrieb 13
Zur Information vor dem Starten 13
Motor starten / abstellen 14
Betriebshinweise 17
Luftfilter ersetzen 17
Vergaser einstellen 18
Zündkerze 18
Gerät aufbewahren 19
Prüfung und Wartung durch den
Fachhändler 19
Wartungs- und Pflegehinweise 20
Verschleiß minimieren und
Schäden vermeiden 22
Wichtige Bauteile 23
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
Technische Daten 24
Reparaturhinweise 25
Entsorgung 25
EU-Konformitätserklärung 25
Anschriften 26
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2019
0458-490-0021-A. VA0.A19.
0000008214_004_D
BR 800
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
1
deutsch
Zu dieser
Gebrauchsanleitung
Bildsymbole
Bildsymbole, die auf dem Gerät
angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung
können folgende Bildsymbole am Gerät
angebracht sein.
Kraftstofftank; Kraftstoffgemisch aus Benzin und
Motoröl
Ansaugluftführung:
Winterbetrieb
Ansaugluftführung:
Sommerbetrieb
Kraftstoffhandpumpe
betätigen
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheitsmaßnahmen sind beim
Arbeiten mit einem
Motorgerät nötig.
Die gesamte Gebrauchsanleitung vor der ersten
Inbetriebnahme aufmerksam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und andere
beachten.
Wer zum ersten Mal mit dem Gerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Gerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fern halten.
Wird das Gerät nicht benutzt, muss es
so abgestellt werden, dass niemand
gefährdet wird. Gerät vor unbefugtem
Zugriff sichern.
2
BR 800
deutsch
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Gerät nur an Personen weiter geben
oder ausleihen, die mit diesem Modell
und seiner Handhabung vertraut sind –
stets die Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender Geräte
kann durch nationale wie auch örtliche,
lokale Vorschriften zeitlich begrenzt
sein.
Gerät nur dann in Betrieb nehmen, wenn
alle Bauteile unbeschädigt sind.
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Zubehör und Ersatzteile
Nur solche Teile oder Zubehöre
anbauen, die von STIHL für dieses
Gerät zugelassen sind oder technisch
Gleichartige. Bei Fragen dazu an einen
Fachhändler wenden. Nur hochwertige
Teile oder Zubehöre verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen.
STIHL empfiehlt STIHL Original Teile
und Zubehör zu verwenden. Diese sind
in ihren Eigenschaften optimal auf das
Produkt und die Anforderungen des
Benutzers abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Körperliche Eignung
Wer mit dem Gerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte einen Arzt
fragen, ob die Arbeit mit einem
Motorgerät möglich ist.
Nur Träger von Herzschrittmachern: Die
Zündanlage dieses Gerätes erzeugt ein
sehr geringes elektromagnetisches
Feld. Ein Einfluss auf einzelne
Herzschrittmacher-Typen kann nicht
völlig ausgeschlossen werden. Zur
Vermeidung von gesundheitlichen
Risiken empfiehlt STIHL den
behandelnden Arzt und Hersteller des
Herzschrittmachers zu befragen.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen,
oder Drogen darf nicht mit dem Gerät
gearbeitet werden.
Bestimmungsgemäße Verwendung
Das Blasgerät ermöglicht eine
Beseitigung von Laub, Gras, Papier und
Ähnlichem, z. B. in Gartenanlagen,
Sportstadien, Parkplätzen oder
Einfahrten. Es ist auch geeignet zum
Freiblasen von Pirschpfaden im Forst.
Keine gesundheitsgefährdende
Materialien blasen.
Der Einsatz des Geräts für andere
Zwecke ist nicht zulässig und kann zu
Unfällen oder Schäden am Gerät führen.
Keine Änderungen am Produkt
vornehmen – auch dies kann zu Unfällen
oder Schäden am Gerät führen.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung,
Kombianzug, keinen
Arbeitsmantel.
Keine Kleidung mit losen
Kordeln, Schnüren und
Bändern, keinen Schal,
keine Krawatte, keinen
Schmuck tragen, die in
die Luftansaugöffnung
seitlich und unten an der
Maschine gelangen können. Lange Haare
zusammenbinden und
sichern (Kopftuch, Mütze,
Helm etc.).
Feste Schuhe mit griffiger, rutschfester
Sohle tragen.
WARNUNG
Um die Gefahr von
Augenverletzungen zu
reduzieren enganliegende Schutzbrille nach
Norm EN 166 tragen. Auf
richtigen Sitz der Schutzbrille achten.
"Persönlichen" Schallschutz tragen –
z. B. Gehörschutzkapseln.
BR 800
3
deutsch
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Gerät transportieren
Immer den Motor abstellen.
Beim Transport in Fahrzeugen:
– Gerät gegen Umkippen,
Beschädigung und Auslaufen von
Kraftstoff sichern
Tanken
Benzin ist extrem leicht
entzündlich – von offenem Feuer Abstand
halten – keinen Kraftstoff
verschütten – nicht
rauchen.
Vor dem Tanken Motor abstellen.
Nicht tanken, solange der Motor noch
heiß ist – Kraftstoff kann überlaufen –
Brandgefahr!
Gerät vor dem Betanken vom Rücken
absetzen. Nur betanken, wenn es auf
dem Boden steht.
Tankverschluss vorsichtig öffnen, damit
bestehender Überdruck sich langsam
abbauen kann und kein Kraftstoff
herausspritzt.
Tanken nur an gut belüfteten Orten.
Wurde Kraftstoff verschüttet, Gerät
sofort säubern – keinen Kraftstoff an die
Kleidung kommen lassen, sonst sofort
wechseln.
Auf Undichtigkeiten achten! Wenn Kraftstoff
ausläuft, Motor nicht starten – Lebensgefahr durch
Verbrennungen!
Schraub-Tankverschluss
Nach dem Tanken
Schraub-Tankverschluss
so fest wie möglich
anziehen.
Dadurch wird das Risiko verringert, dass
sich der Tankverschluss durch die
Vibration des Motors löst und Kraftstoff
austritt.
Vor dem Starten
Gerät auf betriebssicheren Zustand
überprüfen – entsprechende Kapitel in
der Gebrauchsanleitung beachten:
– Kraftstoffsystem auf Dichtheit
prüfen, besonders die sichtbaren
Teile wie z. B. Tankverschluss,
Schlauchverbindungen,
Kraftstoffhandpumpe (nur bei
Motorgeräten mit
Kraftstoffhandpumpe). Bei
Undichtigkeiten oder Beschädigung
Motor nicht starten – Brandgefahr!
Gerät vor Inbetriebnahme durch
Fachhändler instand setzen lassen
– Gashebel muss leichtgängig sein
und von selbst in die
Leerlaufstellung zurückfedern
– Stellhebel muss sich leicht auf
STOP bzw. 0 betätigen lassen
– Blasanlage muss vorschriftsmäßig
montiert sein
– Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Motorgerätes
– Festsitz des Zündleitungssteckers
prüfen – bei lose sitzendem Stecker
können Funken entstehen, die
austretendes Kraftstoff-Luftgemisch
entzünden können – Brandgefahr!
– Keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
– Zustand des Gebläsegehäuses
prüfen
– Zustand der Traggurte und des
Traggestells prüfen – beschädigte
oder verschlissene Traggurte
ersetzen
Verschleiß am Gebläsegehäuse
(Anrisse, Ausbrüche) kann zur
Verletzungsgefahr durch austretende
Fremdkörper führen. Bei
Beschädigungen am Gebläsegehäuse
Fachhändler aufsuchen – STIHL
empfiehlt den STIHL Fachhändler
Das Gerät darf nur in betriebssicherem
Zustand betrieben werden –
Unfallgefahr!
Für den Notfall: Schnelles Öffnen des
Verschlusses am Hüftgurt, Lockern der
Schultergurte und Absetzen des
Gerätes vom Rücken üben.
Motor starten
Mindestens 3 Meter vom Ort des
Tankens entfernt und nicht im
geschlossenen Raum.
4
BR 800
deutsch
Das Gerät wird nur von einer Person
bedient – keine weiteren Personen im
Arbeitsbereich dulden – auch nicht beim
Starten.
Motor nicht aus der Hand anwerfen –
Starten wie in der Gebrauchsanleitung
beschrieben.
Nur auf ebenem Untergrund, auf festen
und sicheren Stand achten, Gerät sicher
festhalten.
Nach dem Anspringen des Motors
können durch den anschwellenden
Luftstrom Gegenstände (z. B. Steine)
hochgeschleudert werden.
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Motor abstellen – Stellhebel auf
STOP bzw. 0 stellen.
Im Umkreis von 15 m darf sich keine
weitere Person aufhalten – durch
weggeschleuderte Gegenstände
Verletzungsgefahr!
Diesen Abstand auch zu Sachen
(Fahrzeugen, Fensterscheiben)
einhalten – Gefahr der
Sachbeschädigung!
Niemals in die Richtung
von Personen oder Tieren
blasen – das Gerät kann
kleine Gegenstände mit
großer Geschwindigkeit
hochschleudern –
Verletzungsgefahr!
Beim Blasen (im freien Gelände und in
Gärten) auf Kleintiere achten, um diese
nicht zu gefährden.
Gerät niemals unbeaufsichtigt laufen
lassen.
Vorsicht bei Glätte, Nässe, Schnee, Eis,
an Abhängen, auf unebenem Gelände –
Rutschgefahr!
Auf Hindernisse achten: Unrat,
Baumstümpfe, Wurzeln, Gräben –
Stolpergefahr!
Nicht auf einer Leiter, nicht auf
unstabilen Standorten arbeiten.
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von warnenden
Geräuschen (Schreie, Signaltöne u. a.)
ist eingeschränkt.
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Das Motorgerät erzeugt
giftige Abgase, sobald
der Motor läuft. Diese
Gase können geruchlos
und unsichtbar sein und
unverbrannte Kohlenwasserstoffe und Benzol
enthalten. Niemals in
geschlossenen oder
schlecht belüfteten Räumen mit dem Gerät
arbeiten – auch nicht mit
Katalysator-Maschinen.
Bei der Arbeit in Gräben, Senken oder
unter beengten Verhältnissen stets für
ausreichenden Luftaustausch sorgen –
Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen,
Sehstörungen (z. B. kleiner werdendes
Blickfeld), Hörstörungen, Schwindel,
nachlassender Konzentrationsfähigkeit,
Arbeit sofort einstellen – diese
Symptome können unter anderem durch
zu hohe Abgaskonzentrationen
verursacht werden – Unfallgefahr!
Nicht rauchen bei der Benutzung und in
der näheren Umgebung des Gerätes –
Brandgefahr! Aus dem Kraftstoffsystem
können entzündliche Benzindämpfe
entweichen.
Bei Staubentwicklung immer
Staubschutzmaske tragen.
Motorgerät lärm- und abgasarm
betreiben – Motor nicht unnötig laufen
lassen, Gasgeben nur beim Arbeiten.
Gerät nach der Arbeit auf ebenen, nicht
brennbaren Untergrund abstellen. Nicht
in der Nähe von leicht entflammbaren
Materialien (z. B. Holzspäne,
Baumrinde, trockenes Gras, Kraftstoff)
abstellen – Brandgefahr!
Falls das Gerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor dem Starten". Insbesondere
die Dichtheit des Kraftstoff-Systems und
die Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen. Nicht
betriebssicheres Gerät auf keinen Fall
weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
BR 800
5
deutsch
0009BA001 KN
Blasgerät anwenden
Das Gerät wird auf dem Rücken
getragen. Die rechte Hand führt das
Blasrohr am Bedienungsgriff.
Nur langsam vorwärts schreitend
arbeiten – Austrittsbereich des
Blasrohres stets beobachten – nicht
rückwärts gehen – Stolpergefahr!
Motor abschalten, bevor das Gerät vom
Rücken abgesetzt wird.
Arbeitstechnik
Zur Minimierung der Blaszeit Rechen
und Besen benutzen, um
Schmutzteilchen vor dem Blasen zu
lockern.
Empfohlene Arbeitstechnik zur
Minimierung von Luftverschmutzung:
– Bei Bedarf frei zu blasende
Oberfläche befeuchten, um starke
Staubentwicklung zu vermeiden
– Schmutzteilchen nicht auf
Menschen, besonders Kinder,
Haustiere, in Richtung offener
Fenster oder frisch gewaschener
Kraftfahrzeuge blasen.
Schmutzteilchen vorsichtig weg
blasen
– Zusammengeblasenen Schmutz in
Mülleimern entfernen, nicht auf
Nachbargrundstücke blasen
Empfohlene Arbeitstechnik zur
Minimierung von Lärm:
– Motorgeräte nur zu vernünftigen
Zeiten betreiben - nicht früh am
Morgen, spät in der Nacht oder
während der Mittagsruhe, wenn
Leute gestört werden könnten. An
örtlich vorgegebene Zeiten halten
– Blasgeräte mit der zur Erfüllung der
Arbeitsaufgabe niedrigst möglichen
Motordrehzahl betreiben
– Ausrüstung vor dem Betrieb prüfen,
besonders den Schalldämpfer,
Luftansaugöffnungen und Luftfilter
Vibrationen
Längere Benutzungsdauer des
Motorgerätes kann zu
vibrationsbedingten
Durchblutungsstörungen der Hände
führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die
Benutzung kann nicht festgelegt
werden, weil diese von mehreren
Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert
durch:
– warme Hände
– Pausen
Die Benutzungsdauer wird verkürzt
durch:
– besondere persönliche
Veranlagung zu schlechter
Durchblutung (Merkmal: häufig
kalte Finger, Kribbeln)
– niedrige Außentemperaturen
– Größe der Greifkräfte (festes
Zugreifen behindert die
Durchblutung)
Bei regelmäßiger, langandauernder
Benutzung des Motorgerätes und bei
wiederholtem Auftreten entsprechender
Anzeichen (z. B. Fingerkribbeln) wird
eine medizinische Untersuchung
empfohlen.
Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
6
BR 800
deutsch
1
0416BA001 KN
2
3
2
1
4
0416BA002 KN
3
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung
immer Motor abstellen –
Verletzungsgefahr! – Ausnahme:
Vergaser- und Leerlaufeinstellung.
Motor bei abgezogenem
Zündleitungsstecker oder bei
ausgeschraubter Zündkerze nicht mit
der Anwerfvorrichtung in Bewegung
setzen – Brandgefahr durch Zündfunken
außerhalb des Zylinders!
Motorgerät nicht in der Nähe von
offenem Feuer warten und
aufbewahren.
Tankverschluss regelmäßig auf
Dichtheit prüfen.
Nur einwandfreie, von STIHL
freigegebene Zündkerze – siehe
"Technische Daten" – verwenden.
Zündkabel prüfen (einwandfreie
Isolation, fester Anschluss).
Schalldämpfer auf einwandfreien
Zustand prüfen.
Nicht mit defektem oder ohne
Schalldämpfer arbeiten – Brandgefahr! –
Gehörschäden!
Heißen Schalldämpfer nicht berühren –
Verbrennungsgefahr!
Der Zustand der Antivibrationselemente
beeinflusst das Vibrationsverhalten –
Antivibrationselemente regelmäßig
kontrollieren.
Motor abstellen zum Beseitigen von
Störungen.
Gerät komplettieren
Schlauchschellen und Faltenschlauch
montieren
N Schlauchschelle (1) (mit
Halteklammer für Gaszug) auf den
Krümmer (3) schieben
N Faltenschlauch (2) über den
Krümmer (3) schieben
N Schlauchschelle (1) auf den
Faltenschlauch (2) schieben –
Schraubauge zeigt nach unten
N Schlauchschelle (1) mit
Schraube (4) befestigen
BR 800
7
deutsch
0416BA003 KN
5
6
2
5
6
2
0416BA004 KN
7
4
6
5
0416BA008 KN
0416BA007 A1
1
2
3
3
0416BA005 KN
1
2
N Schlauchschelle (5) (ohne
Halteklammer für Gaszug) auf das
Blasrohr (6) schieben
N Blasrohr (6) in Faltenschlauch (2)
schieben
N Schlauchschelle (5) auf den
Faltenschlauch (2) schieben
N Schlauchschelle (5) und
Blasrohr (6) ausrichten – wie im Bild
N Schlauchschelle (5) mit
Schraube (7) befestigen
Bedienungsgriff montieren
3
1
2
N Bedienungsgriff (1) auf die
Aufnahme (2) stecken
N Schrauben (3) eindrehen und
anziehen
N Gaszug (4) mit Hülse (5) in
Halteklammer (6) einrasten
Bedienungsgriff einstellen
0000-GXX-2045-A1
N Spannhebel (3) öffnen
N Bedienungsgriff (1) in
Längsrichtung auf dem Blasrohr (2)
verschieben und auf Armlänge
einstellen
N Spannhebel (3) schließen
Düse anbauen und abbauen
Düse anbauen
N Düse (1) auf Blasrohr (2) schieben
und in Zapfen (3) einrasten
8
BR 800
Loading...
