STIHL BR 500, 550, 600
Návod k použití
Obsah
česky
Vysvětlivky k tomuto návodu k
použití 2
Bezpečnostní pokyny a pracovní
technika 2
Kompletace stroje 7
Seřízení plynového bovdenu 10
Nasazení závěsného zařízení 10
Motor 4 MIX 11
Palivo 11
Návod kpoužití - Originální vydáníVytištěno na bezchlórově běleném papíru.
Tankování pohonných hmot 12
Zimní provoz 15
Informace před startováním 15
Startování / vypínání stroje 16
Provozní pokyny 18
Výměna vzduchového filtru 18
Seřizování karburátoru 19
Zapalovací svíčka 20
Ochranná mřížka proti jiskření v
tlumiči výfuku 21
Startovací zařízení 22
Skladování stroje 22
Kontrola a údržba u odborného
Tiskové barvy obsahují rostlinné oleje, papír je recyklovatelný.
prodejce 22
Pokyny pro údržbu a ošetřování 23
Jak minimalizovat opotřebení a jak
zabránit poškození 25
Důležité konstrukční prvky 26
Technická data 27
Pokyny pro opravu 28
Likvidace stroje 28
Potvrzení výrobce o konformitě CE 28
Adresy 29
Vážená zákaznice, vážený zákazníku,
děkujeme Vám, že jste se rozhodli pro
jakostní výrobek firmy STIHL.
Tento produkt byl vyroben za použití
moderních výrobních technologií a
obsáhlých opatření pro zajištění jakosti.
Snažíme se udělat vše pro to, abyste s
tímto výrobkem byli spokojeni a mohli s
ním bez problémů pracovat.
Pokud budete mít dotazy týkající se
Vašeho stroje, obraťte se laskavě buď
na Vašeho obchodníka či přímo na naši
distribuční společnost.
Váš
Dr. Nikolas Stihl
{
© ANDREAS STIHL AG & Co. KG, 2014
0458-452-1021-F. VA5.L14.
0000000716_017_CZ
BR 500, BR 550, BR 600
Tento návod k použití je chráněn autorským zákonem. Veškerá práva zůstávají vyhražena, zejména právo reprodukce, překladu
a zpracování elektronickými systémy.
1
česky
Vysvětlivky k tomuto návodu
k použití
Obrázkové symboly
Veškeré na stroji zobrazené symboly
jsou vysvětleny v tomto návodu k
použití.
V závislosti na stroji a jeho vybavení
mohou být na stroji zobrazeny níže
uvedené obrazové symboly.
Palivová nádržka;
palivová směs z benzínu
a motorového oleje
Vedení nasávaného
vzduchu: zimní provoz
Vedení nasávaného
vzduchu: letní provoz
Aktivace ručního
čerpadla paliva
Označení jednotlivých textových pasáží
VAROVÁNÍ
Varování jak před nebezpečím úrazu či
poranění osob, tak i před závažnými
věcnými škodami.
UPOZORNĚNÍ
Varování před poškozením stroje jako
celku či jeho jednotlivých konstrukčních
částí.
Další technický vývoj
STIHL se neustále zabývá dalším
vývojem veškerých strojů a přístrojů; z
tohoto důvodu si musíme vyhradit právo
změn objemu dodávek ve tvaru,
technice a vybavení.
Z údajů a vyobrazení uvedených v tomto
návodu k použití nemohou být proto
odvozovány žádné nároky.
Bezpečnostní pokyny a
pracovní technika
Dodatková bezpečnostní
opatření jsou při práci se
strojem nezbytná.
Ještě před prvním
uvedením stroje do pro
vozu si bezpodmínečně
přečtěte celý návod k
použití a bezpečně ho
uložte pro pozdější
použití. Nedodržování
pokynů v návodu k
použití může být životu
nebezpečné.
Dodržovat specifické bezpečnostní
předpisy země, např. příslušných
oborových sdružení, úřadů pro
bezpečnost práce a pod.
Pokyn pro každého, kdo bude se
strojem pracovat poprvé: Buď si nechte
ukázat od prodavače nebo jiné, práce se
strojem znalé osoby, jak se s ním
bezpečně zachází – nebo se zúčastněte
odborného školení.
Nezletilí nesmějí s tímto strojem
pracovat – s vyjímkou mladistvých nad
16 let, kteří se pod dohĺedem zaučují.
Děti, zvířata a diváky nepouštět do
blízkosti stroje.
Pokud nebude stroj používán, uložte jej
tak, aby nikdo nemohl být ohrožen. Stroj
chránit před použitím nepovolanými
osobami.
Uživatel nese vůči jiným osobám
zodpovědnost za úrazy a za nebezpečí,
ohrožující jejich zdraví či majetek.
-
2
BR 500, BR 550, BR 600
česky
Stroj předávat či zapůjčovat pouze těm
osobám, které jsou s tímto modelem
stroje a jeho obsluhou obeznámeny – a
vždy jim zároveň předat i návod k
použití.
Práce s hluk produkujícími stroji může
být národními či lokálními předpisy
časově omezena.
Stroj uvést jen tehdy do provozu, když
jsou všechny konstrukční díly v pořádku,
bez poškození.
K čištění stroje nikdy nepoužívat
vysokotlaké čističe. Prudký proud vody
by mohl poškodit jednotlivé díly stroje.
Příslušenství a náhradní díly
Používat pouze takové díly či
příslušenství, které jsou firmou STIHL
pro tento stroj povoleny či technicky
adekvátní díly. V případě dotazů k
tomuto tématu se informujte u
odborného prodejce. Používat pouze
vysokojakostní díly či příslušenství.
Jinak hrozí eventuální nebezpečí úrazů
nebo poškození stroje.
STIHL doporučuje používat originální
díly a příslušenství značky STIHL. Jsou
svými vlastnostmi optimálně
přizpůsobeny jak výrobku samotnému,
tak i požadavkům uživatele.
Na stroji neprovádět žádné změny –
mohlo by to vést k ohrožení
bezpečnosti. STIHL vylučuje jakoukoli
zodpovědnost a ručení za osobní a
věcné škody, způsobené použitím
nedovolených adaptérů.
Tělesná způsobilost
Kdo pracuje s tímto strojem, musí být
odpočatý, zdravý a v dobré kondici.
Osoby, které se ze zdravotních důvodů
nesmějí namáhat, by se měly předem
informovat u lékaře, zda s tímto strojem
smějí pracovat.
Pouze pro nositele kardiostimulátoru
("budíčku"): Zapalování tohoto stroje
vytváří velmi nízké elektromagnetické
pole. Vliv na jednotlivé typy
kardiostimulátoru nemůže být zcela
vyloučen. Pro vyloučení zdravotních
rizik doporučuje STIHL konzultovat na
toto téma ošetřujícího lékaře a výrobce
kardiostimulátoru.
Po požití alkoholu, reakceschopnost
snižujících léků nebo drog se nesmí s
tímto strojem pracovat.
Řádné používání
Foukač umožňuje odstraňování
spadaného listí, trávy, papíru a
podobných materiálů např. v zahradách,
ve sportovních stadionech, na
parkovištích nebo vjezdech. Je rovněž
vhodný pro profukování loveckých
pěšinek v lese.
Nikdy neodfukovat zdraví škodlivé
materiály.
Použití stroje k jiným účelům není
dovoleno a může vést k úrazům nebo k
jeho poškození. Na výrobku neprovádět
žádné změny – i to by mohlo vést k
úrazům a poškození stroje.
Oblečení a výstroj
Nosit předpisové oblečení a výstroj.
Oblečení musí být účelné
a nesmí překážet v
pohybu. Těsně přiléhající
oděv – pracovní overal, v
žádném případě pracovní
plášť.
Nikdy nenosit oděvy ani
šál, kravatu, šperky či
ozdoby, které by se
mohly dostat do sacího
otvoru vzduchu. Dlouhé
vlasy nenosit rozpuštěné,
svázat je a zajistit je
(šátkem, čepicí, přilbou
atd.).
Noste pevnou obuv s hrubou,
neklouzavou podrážkou.
VAROVÁNÍ
Ke snížení nebezpečí
očních úrazů nosit těsně
přiléhající ochranné brýle
podle normy EN 166.
Dbát na správné
nasazení a přilehnutí
brýlí.
Noste "osobní" ochranu sluchu –
např. ochranné kapsle do uší.
STIHL nabízí kompletní bezpečnostní
program osobního ochranného
vybavení.
Při přepravě stroje
BR 500, BR 550, BR 600
Vždy zásadně vypnout motor.
3
česky
Při přepravě ve vozidlech:
– Stroj zajistit proti převržení,
poškození jakož i vytečení paliva.
Tankování paliva
Benzín je extrémně
snadno zápalný –
nepřibližovat ho k
otevřenému ohni – palivo
nerozlít – nekouřit.
Před tankováním motor vypnout.
Nikdy netankovat, dokud je motor stále
ještě horký – palivo by mohlo přetéct –
hrozí nebezpečí požáru!
Stroj před natankováním sundat ze zad.
Tankování provádět pouze když stroj
stojí na zemi.
Uzávěr nádržky opatrně otvírat tak, aby
se mohl stávající přetlak pomalu
odbourat a aby nedošlo k žádnému
vystříknutí paliva.
Palivo tankovat jen na dobře
provětrávaných místech. Pokud došlo k
rozlití paliva, stroj okamžitě očistit –
palivo se nesmí dostat na oděv – jinak
se okamžitě převléct.
Stroje mohou být sériově vybaveny
různými uzávěry nádržek.
Po natankování uzávěr
palivové nádržky se
závitem co možná
nejpevněji utáhnout.
Uzávěr nádržky se
sklopným křídlem
(bajonetový uzávěr)
správně vsadit, až na
doraz jím otočit a křídlo
sklopit.
Tím se sníží riziko povolení uzávěru
nádržky vlivem vibrací motoru a
následkem toho vystříknutí paliva.
Dbát na netěsnosti!
Pokud palivo vytéká,
motor nestartovat – hrozí
životu nebezpečné úrazy
popálením!
Před nastartováním
Provést kontrolu provozní bezpečnosti
stroje – dbát na odpovídající kapitoly v
návodu k použití:
– Zkontrolovat těsnost palivové
soustavy, zvláště viditelných dílů,
jako jsou například uzávěr palivové
nádržky, hadicové spoje, palivové
čerpadlo (jen u motorových pil s
ručním palivovým čerpadlem). Při
netěsnostech nebo poškození
motor nestartovat – hrozí nebezpečí
požáru! Stroj nechat před uvedením
do provozu opravit odborným
prodejcem.
– Plynová páčka se musí lehce
pohybovat a samovolně se vracet
do polohy volnoběhu.
– Regulační páčka musí být lehko
přestavitelná do polohy STOP
resp. 0.
– Foukací zařízení musí být
předpisově namontováno.
– Rukojeti musejí být čisté a suché –
beze stop oleje či nečistot. Je to
důležité pro bezpečné vedení
stroje.
– Zkontrolovat pevné usazení
nástrčky zapalovacího vedení – v
případě uvolněného nasazení
nástrčky může dojít k úletu jisker,
které mohou zapálit vytékající směs
paliva a vzduchu – hrozí nebezpečí
požáru!
– Na ovládacích a bezpečnostních
zařízeních neprovádět žádné
změny.
– Zkontrolovat stav tělesa ventilátoru.
Při opotřebení tělesa ventilátoru
(prasklinky, úlomky) hrozí nebezpečí
úrazu v důsledku vystupujících cizích
těles. V případě výskytu poškození na
tělese ventilátoru se obraťte na
odborného prodejce –
STIHL doporučuje odborného prodejce
výrobků STIHL.
Stroj smí být provozován pouze v
provozně bezpečném stavu – hrozí
nebezpečí úrazu!
Pro nouzový případ: předem nacvičit
rychlé otevření uzávěrů na bederním
pásu, povolení ramenních popruhů a
sejmutí stroje ze zad.
Startování motoru
Motor startovat nejméně 3 metry od
místa natankování stroje a nikdy ho
nestartovat v uzavřených prostorách.
Stroj obsluhuje pouze jedna osoba – v
pracovním prostoru netrpět žádné další
osoby – toto platí i pro fázi startování.
4
BR 500, BR 550, BR 600
česky
0009BA001 KN
Motor nikdy nestartovat z ruky –
startovat pouze tak, jak je popsáno v
návodu k použití.
Startovat jen na rovném podkladě, dbát
na pevný a bezpečný postoj, stroj pevně
a bezpečně držet.
Po naskočení motoru mohou být sílícím
proudem vzduchu různé předměty
(např. kameny) vymrštěny do vzduchu.
Při práci
V případě hrozícího nebezpečí resp. v
nouzovém případě okamžitě vypnout
motor – přesunout regulační páčku
na STOP resp. 0.
V okruhu 15 m se nesmí zdržovat žádná
další osoba – hrozí nebezpečí úrazu
odmrštěnými předměty!
Tento odstup zachovávat i k věcem
(vozidlům, oknům) – hrozí hmotné
škody!
Nikdy nefoukat směrem k jiným osobám
nebo zvířatům – stroj může proudem
vzduchu vymrštit velkou rychlostí malé
předměty do vzduchu – hrozí nebezpečí
úrazu!
Při foukání (venku ve volném terénu a v
zahradách) dbát na to, aby nebyla
ohrožena drobná zvířata.
Stroj nikdy nenechat běžet bez dohledu.
Pozor při náledí, v mokru, na sněhu, na
svazích nebo na nerovném terénu –
hrozí nebezpečí uklouznutí!
Dbát na překážky: odpadky, pařezy,
kořeny, příkopy – hrozí nebezpečí
zakopnutí!
Nikdy nepracovat na žebříku a na
nestabilních stanovištích.
Při práci s ochranou sluchu je třeba
zvýšená pozornost a opatrnost –
schopnost vnímání zvuků, ohlašujících
nebezpečí (křik, zvukové signály a pod.)
je omezena.
Pracovat klidně a s rozvahou – pouze za
dobrých světelných podmínek a při
dobré viditelnosti. Prozíravostí při práci
vyloučit jakékoli ohrožení jiných osob.
Práci včas přerušovat přestávkami, aby
se zabránilo stavu únavy a vyčerpání –
hrozí nebezpečí úrazu!
Stroj produkuje jedovaté
spaliny, jakmile se motor
rozběhne. Tyto spaliny
mohou být neviditelné,
nemusejí být cítit a
mohou obsahovat
nespálené uhlovodíky a
benzol. Nikdy se strojem
nepracovat v uzavřených
či špatně větraných
prostorách – ani se stroji
s katalyzátory.
Při práci v hlubokých příkopech, v
prohlubních nebo v prostorově
omezených poměrech dbát neustále na
dostatečnou cirkulaci vzduchu – hrozí
životu nebezpečná otrava!
V případě nevolnosti, bolení hlavy,
poruchách zraku (např. při zmenšujícím
se zorném poli), poruchách sluchu,
závratích, snižující se schopnosti
koncentrace práci okamžitě zastavit –
tyto symptomy mohou být mimo jiné
způsobeny příliš vysokou koncentrací
spalin – hrozí nebezpečí úrazu!
Nekouřit při práci se strojem, ani v jeho
přímé blízkosti – hrozí nebezpečí
požáru! Z palivového systému mohou
unikat vznětlivé benzínové výpary.
V případě vzniku prachu je nutno
používat ochrannou masku proti prachu.
Stroj provozovat s co nejmenším
množstvím spalin a tiše – nikdy
nenechat motor bezdůvodně běžet, plyn
přidávat jen při práci.
Po práci odkládat stroj na rovný,
nehořlavý podklad. Nikdy ho neodkládat
v blízkosti lehce vznětlivých materiálů
(např. v blízkosti dřevěných pilin,
stromové kůry, suché trávy, paliva) –
hrozí nebezpečí požáru!
Pokud byl stroj vystaven námaze
neodpovídající jeho určení
(např. působení hrubého násilí při úderu
či pádu), je bezpodmínečně nutné před
dalším provozem důkladně zkontrolovat
stav jeho provozní bezpečnosti – viz
také "Před nastartováním". Zkontrolovat
zejména těsnost palivového systému a
funkčnost bezpečnostních zařízení.
Stroj, který není provozně bezpečný,
nesmí být v žádném případě používán
dále. V nejasných případech vyhledat
odborného prodejce.
Použití foukače
Stroj se nosí na zádech. Pravá ruka
vede foukací trubku za ovládací rukojeť.
BR 500, BR 550, BR 600
5
česky
Při práci postupovat jen pomalu vpřed –
neustále pozorovat výstupní otvor
foukací trubky – nikdy nechodit dozadu –
hrozí nebezpečí zakopnutí!
Motor vypnout ještě před sejmutím
stroje ze zad.
Pracovní technika
Za účelem minimalizace foukací doby
používat k uvolnění částeček nečistot
ještě před foukáním hrábě a smeták.
Doporučená pracovní technika pro
minimalizaci znečištění vzduchu:
– V případě potřeby volně ofukovaný
povrch navlhčete, aby se zabránilo
silnému prášení.
– Částečky nečistot nikdy
neodfukovat na osoby, zejména ne
na děti, na domácí zvířata, směrem
k otevřeným oknům nebo na
čerstvě umyté automobily.
Částečky nečistot odfukovat velice
opatrně.
– Dohromady sfoukanou špínu
odstraňovat v nádobách na odpad,
nikdy ji neodfukovat na sousední
pozemky.
Doporučená pracovní technika pro
minimalizaci hluku:
– Stroje porovozovat pouze v
přiměřených a rozumných denních
dobách – nikdy ne brzy ráno, pozdě
v noci nebo během klidové polední
doby, kdy by tím mohlo být rušeno
ostatní obyvatelstvo. Dodržovat
lokální stanovené pracovní hodiny.
– Foukače provozovat s co možná
nejnižšími, pro splnění daného
úkolu potřebnými motorovými
otáčkami.
– Vybavení zkontrolovat ještě před
započetím práce, zejména tlumič
výfuku, sací otvory vzduchu a
vzduchový filtr.
Vibrace
Při déletrvajícím použití stroje mohou
vibrace způsobit poruchy prokrvení
rukou (chorobně bílé prsty).
Pro délku použití stroje však nelze
stanovit všeobecně platný časový limit,
neboť závisí na vícero ovlivňujících
faktorech.
Délka použití se prodlužuje:
– když má pracovník teplé ruce
– když je provoz přerušován
přestávkami.
Délka použití se zkracuje:
– když má pracovník speciální osobní
sklony ke špatnému prokrvení
(symptom: často studené prsty,
svědění v prstech),
– když vládnou nízké venkovní
teploty,
– když uživatel svírá stroj přílišnou
silou (pevné sevření zabraňuje
dobrému prokrvení).
Při pravidelném, dlouhodobém
používání stroje a při opakovaném
výskytu příslušných symptomů
(např. svědění v prstech) se doporučuje
lékařská prohlídka.
Pokyny pro údržbu a opravy
Pravidelně provádět úkony pro údržbu
stroje. Provádět pouze takové
údržbářské a opravářské úkony, které
jsou popsány v návodu k použití.
Veškeré ostatní práce nechat provést u
odborného prodejce.
STIHL doporučuje nechat provádět
údržbářské a opravářské úkony pouze u
autorizovaného, odborného prodejce
výrobků STIHL. Autorizovaným
odborným prodejcům výrobků STIHL
jsou pravidelně nabízena odborná
školení a k jejich dispozici jsou
dodávány Technické informace.
Používat pouze vysokojakostní
náhradní díly. Jinak hrozí eventuální
nebezpečí úrazů nebo poškození stroje.
V případě dotazů k tomuto tématu se
informujte u odborného prodejce.
6
BR 500, BR 550, BR 600
česky
452BA101 KN
1
2
3
452BA102 KN
1
2
452BA095 KN
1
2
3
452BA096 KN
1
2
3
STIHL doporučuje používat originální
náhradní součástky STIHL. Jsou svými
vlastnostmi optimálně přizpůsobeny jak
výrobku samotnému, tak i požadavkům
uživatele.
K provedení oprav, údržbářských úkonů
a čištění vždy zásadně vypnout motor –
hrozí nebezpečí úrazu! – Vyjímka:
jemné doseřízení karburátoru a
volnoběžných otáček.
Motor nikdy nenahazovat startovacím
zařízením při stažené nástrčce
zapalovací svíčky nebo při
vyšroubované zapalovací svíčce – hrozí
nebezpečí požáru z válce vystřelujícími
zapalovacími jiskrami!
Nikdy neprovádět údržbářské úkony v
blízkosti otevřeného ohně, ani stroj v
blízkosti otevřeného ohně neskladovat.
Pravidelně kontrolovat těsnost uzávěru
palivové nádržky.
Používat zásadně jen nezávadnou,
firmou STIHL dovolenou zapalovací
svíčku – viz "Technická data".
Zkontrolovat kabel zapalování
(nepoškozená izolace, pevné připojení).
Zkontrolovat nezávadný stav tlumiče
výfuku.
Nikdy nepracovat s vadným nebo s
demontovaným tlumičem výfuku – hrozí
nebezpečí požáru! – Hrozí poškození
sluchu!
Nikdy se nedotýkat horkého tlumiče
výfuku – hrozí nebezpečí popálení!
Stav antivibračních prvků ovlivňuje
vibrační chování stroje – antivibrační
prvky proto pravidelně kontrolovat.
Před odstraňováním poruch motor
zásadně vždy vypnout.
Kompletace stroje

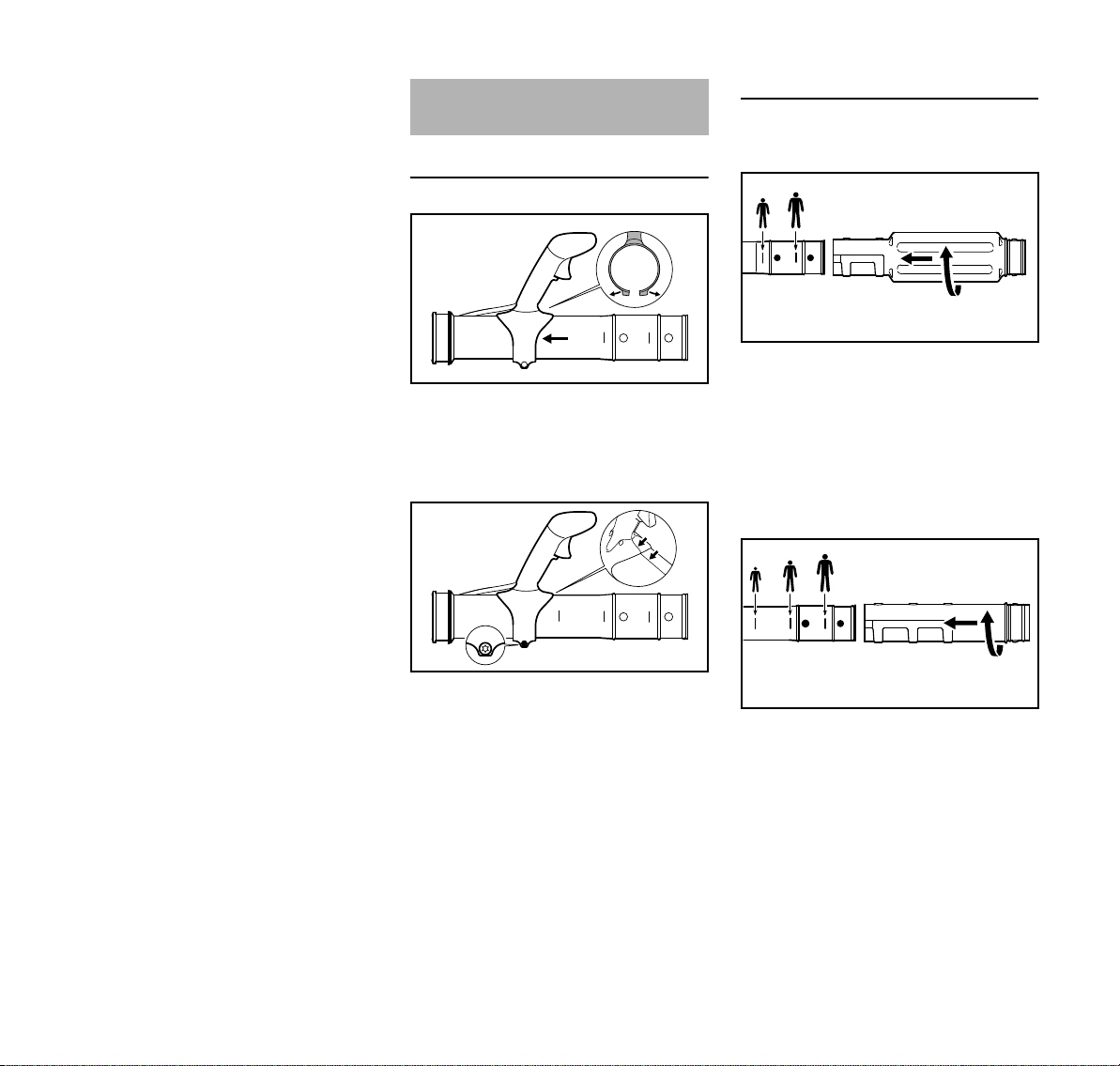

Montáž ovládací rukojeti
N Obě poloviny trubkové sponky
roztáhnout od sebe.
N Ovládací rukojeť (1) nasunout na
foukací trubku (2).
N Ovládací rukojeť (1) vyrovnat podle
švu trubky – tak jak je uvedeno na
obrázku.
N Ovládací rukojeť (1) připevnit
šroubem (3) tak, aby bylo možné ji
po foukací trubce (2) ještě
posunovat.
Montáž foukacích trubek
BR 500
N Podle velikosti pracovníka: foukací
trubku (1) nasunout až k patřičné
značce na foukací trubku (2).
N Foukací trubku (1) pootočit ve
směru šipky a zafixovat ji v patřičné
drážce (3).
BR 550, BR 600
N Podle velikosti pracovníka: foukací
trubku (1) nasunout až k patřičné
značce na foukací trubku (2).
N Foukací trubku (1) pootočit ve
směru šipky a zafixovat ji v patřičné
drážce (3).
BR 500, BR 550, BR 600
7
česky
2
1
452BA108 KN
3
452BA109 KN
2
1
4
3
2
452BA103 KN
5
6
2
5
452BA104 KN
6
7
3
1
2
452BA111 KN
3
1
2
452BA112 KN
Montáž hadicových sponek a vlnovcové
hadice
N Hadicovou sponku (1) (s úložnou
drážkou pro plynový bovden)
nasunout pozičními značkami
směřujícími doleva na koleno (3).
N Vlnovcovou hadici (2) nasunout na
koleno (3).
N Hadicovou sponku (1) nasunout na
vlnovcovou hadici (2).
N Poziční značky hadicové sponky (1)
a kolena (3) uvést do takové polohy,
aby se překrývaly – otvor pro šroub
přitom směřuje dolů.
N Hadicovou sponku (1) připevnit
šroubem (4).
N Hadicovou sponku (5) (bez úložné
drážky pro plynový bovden)
nasunout pozičními značkami
směřujícími doprava na foukací
trubku (6).
N Foukací trubku (6) zasunout do
vlnovcové hadice (2).
N Hadicovou sponku (5) nasunout na
vlnovcovou hadici (2).
N Hadicovou sponku (5) a foukací
trubku (6) vyrovnat – tak jak je
znázorněno na obrázku.
N Hadicovou sponku (5) připevnit
šroubem (7).
Montáž hubice
N Hubici (1) nasunout na foukací
trubku (2) a zafixovat ji na čepu (3).
Demontáž hubice
N Hubicí (1) otočit ve směru šipky tak,
až jsou čepy (3) zakryté.
N Hubici (1) z foukací trubky (2)
stáhnout.
8
BR 500, BR 550, BR 600
Loading...
