STIHL BR 450, 450 C
Eksploatavimo instrukcija
Lietošanas instrukcija
l Eksploatavimo instrukcija
1 - 25
L Lietošanas instrukcija
26 - 51
Turinys
lietuviškai
Apie šią naudojimo instrukciją 2
Nurodymai saugumui ir darbo
technika 2
Įrenginio komplektavimas 7
Gazo troselio reguliavimas 9
Diržo uždėjimas 9
Degalai 10
Degalų užpylimas 11
Originali naudojimo instrukcijaIšspausdinta ant be chloro balinto popieriaus.
Informacija prieš užvedimą 11
Variklio užvedimas/išjungimas 12
Nurodymai darbui 14
Oro filtro pakeitimas 15
Karbiuratoriaus reguliavimas 15
Uždegimo žvakė 17
Variklio darbas 18
Įrenginio saugojimas 18
Techninė priežiūra ir remontas 19
Kaip sumažinti įrenginio dėvėjimąsi
ir išvengti gedimų 21
Svarbiausios dalys 22
Techniniai daviniai 23
Pastabos dėl remonto darbų 24
Dažai su augaliniais aliejais, popierius antrinio perdirbimo.
Antrinis panaudojimas 24
ES- atitikties sertifikatas 25
Gerbiamos pirkėjos ir pirkėjai,
dėkoju, kad Jūs pasirinkote kokybišką
firmos STIHL gaminį.
Šis gaminys buvo pagamintas, taikant
modernius technologinius metodus ir
kokybę garantuojančias priemones.
Mes stengėmės padaryti viską, kad Jūs
būtumėt patenkinti šiuo įrenginiu ir
galėtumėt be problemų juo dirbti.
Jeigu turėtumėt klausimų apie šį
įrenginį, kreipkitės į savo prekybinį
atstovą arba į mūsų įmonės realizavimo
skyrių.
Jūsų
Dr. Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2021
0458-391-7921-A. VA0.C21.
0000007082_007_LT
BR 450, BR 450 C
Ši naudojimo instrukcijos autorinės teisės yra saugomos. Visos teisės saugomos, ypač dauginimo,vertimo ir apdorojimo su elektroninėmis sistemomis teisės.
1
lietuviškai
Apie šią naudojimo
instrukciją
Atžymos tekste
ISPEJIMAS
Perspėjims apie nelaimingų atsitikimų
pavojų asmenims, taip pat galimus
nuostolius.
PRANESIMAS
Perspėjimas apie įrenginio arba jo
atskirų dalių pažeidimus.
Techniniai pakeitimai
STIHL nuolat tobulina visus įrenginius,
todėl mes pasiliekame teisę į
komplektacijos, techninius ir išorinius jų
pakeitimus.
Todėl pretenzijos, remiantis šios
instrukcijos techniniais duomenimis ir
iliustracijomis, nepriimamos.
Simboliai
Visų simbolių, kurie yra ant prietaiso,
reikšmės yra paaiškintos šioje
naudojimo instrukcijoje.
Atsižvelgiant į prietaiso įrangą, ant
prietaiso gali būti pavaizduoti tokie
simboliai.
Degalų rezervuaras; kuro
mišinys iš benzino ir variklinės alyvos
Rankinį degalų siurbliuką
paspausti
Elektrinė paleistis
Nurodymai saugumui ir
darbo technika
Dirbant su varikliniu įrenginiu reikia imtis ypatingų
saugos priemonių.
Prieš pirmą kartą naudojant įrenginį, reikia
atidžiai perskaityti visą
naudojimo instrukciją ir
būtinai ją išsaugoti, kad
būtų galima pasinaudoti
vėliau. Nesilaikant naudojimo instrukcijos, gali
kilti pavojus gyvybei.
Reikia laikytis atitinkamų šalies saugos
taisyklių, kurias nustatė,
pvz., profesinės sąjungos, socialinės
kasos, darbo apsaugos institucijos ir kt.
Pirmą kartą dirbantiems su įrenginiu:
pasikonsultuoti su pardavėju ar kitu
specialistu, kaip saugiai naudoti įrenginį
ar išklausyti mokymo kursą.
Nepilnamečiams draudžiama dirbti su
įrenginiu – išskyrus vyresnius nei
16 metų jaunuolius, kurie apmokomi
prižiūrint suaugusiesiems.
Vaikai, gyvūnai ir pašaliniai asmenys turi
būti atokiai.
Jei įrenginys nenaudojamas, jį reikia
padėti taip, kad įrenginys niekam
nekeltų pavojaus. Apsaugoti įrenginį
nuo neteisėto panaudojimo.
Naudotojas atsako už nelaimingus
atsitikimus ar pavojus, kylančius kitiems
asmenims ar jų turtui.
2
BR 450, BR 450 C
lietuviškai
Įrenginį galima perduoti ar išnuomoti tik
tiems asmenims, kurie yra susipažinę su
šiuo modeliu ir moka jį valdyti – visada
kartu perduoti ir naudojimo instrukciją.
Šalies ar vietos taisyklės gali riboti
triukšmą skleidžiančių įrenginių
naudojimo laiką.
Įrenginį naudoti tik tada, jei visos jo dalys
yra nepažeistos.
Nevalyti įrenginio aukšto slėgio plovimo
įrenginiu. Stipri vandens srovė gali
pažeisti įrenginio dalis.
Priedai ir atsarginės dalys
Leidžiama pritaisyti tik tas dalis ar
priedus, kuriuos įmonė STIHL leido
naudoti su šiuo įrenginiu ar kurių
konstrukcija yra panaši. Kilus
klausimams, kreiptis į prekybos atstovą.
Naudoti tik kokybiškas dalis ir priedus.
Priešingu atveju gali kilti nelaimingo
atsitikimo pavojus arba įrenginys gali
sugesti.
STIHL rekomenduoja naudoti STIHL
originalias dalis ir priedus. Jie savo
savybėmis optimaliai pritaikyti gaminiui
ir naudotojo reikalavimams.
Niekaip nekeisti įrenginio, kad nekiltų
pavojus saugai. STIHL neprisiima jokios
atsakomybės už žmonėms ar turtui
padarytą žalą, atsiradusią naudojant
neleidžiamus naudoti papildomai
sumontuojamus įrenginius.
Būtinosios fizinės savybės
Dirbantis su įrenginiu asmuo turi būti
pailsėjęs, sveikas ir geros fizinės būklės.
Kas dėl sveikatos būklės negali dirbti
sunkaus darbo, turėtų pasiteirauti
gydytoją, ar gali dirbti su varikliniu
įrenginiu.
Tik turintiems širdies stimuliatorių: šio
įrenginio uždegimo sistema sukuria
labai silpną elektromagnetinį lauką.
Todėl negalima visiškai atmesti
tikimybės, kad jis paveiks kai kurių tipų
širdies stimuliatorius. Norint išvengti
pavojų sveikatai, STIHL rekomenduoja
pasitarti su gydančiu gydytoju ir širdies
stimuliatoriaus gamintoju.
Draudžiama dirbti su įrenginiu išgėrus
alkoholio ar vaistų, pabloginančių
reakciją, arba panaudojus narkotinių
medžiagų.
Naudojimas pagal paskirtį
Pūtikliu galima pašalinti lapus, žolę,
popierių ir panašias medžiagas,
pvz., soduose, stadionuose, stovėjimo
aikštelėse arba nuo važiuojamosios
dalies. Jis taip pat tinka medžioklės
takams miške nuvalyti.
Nepūsti sveikatai kenksmingų
medžiagų.
Įrenginį draudžiama naudoti kitiems
tikslams, nes gali įvykti nelaimingas
atsitikimas arba įrenginys gali sugesti.
Niekaip nekeisti gaminio – ir dėl to gali
įvykti nelaimingas atsitikimas arba
įrenginys gali sugesti.
Drabužiai ir įranga
Dėvėti tinkamus drabužius ir naudoti
nustatytą įrangą.
Drabužiai turi būti tinkami ir netrukdyti dirbti.
Prigludę drabužiai, kombinezonas, jokiu būdu ne
darbinis apsiaustas.
Nedėvėti drabužių su
palaidais dirželiais, raišteliais ir juostelėmis, būti
be šalikų, kaklaraiščių ir
papuošalų – jie gali būti
įtraukti į oro įsiurbimo
angą įrenginio šone ir
apačioje. Ilgus plaukus
surišti ir uždengti taip,
kad jie būtų virš pečių ir
įrenginys negalėtų jų
įtraukti.
Avėti tvirtus batus su gerai
sukimbančiais, neslidžiais padais.
ISPEJIMAS
Kad sumažėtų pavojus
susižaloti akis, užsidėti
gerai priglundančius
apsauginius akinius, atitinkančius EN 166
standartą. Tinkamai užsidėti apsauginius akinius.
Naudoti asmenines klausos apsaugos
priemones – pvz., ausines.
STIHL siūlo platų asmeninių apsauginių
priemonių asortimentą.
Įrenginio transportavimas
Visada išjungti variklį.
BR 450, BR 450 C
3
lietuviškai
Pervežant transporto priemonėse:
– Įrenginį pritvirtinti taip, kad jis
neapvirstų, nebūtų apgadintas ir
neištekėtų degalai
Degalų įpylimas
Benzinas yra labai degus
– būti atokiai nuo atviros
ugnies – neišlieti degalų –
nerūkyti.
Prieš pilant degalus išjungti variklį.
Nepilti degalų, kol variklis dar karštas –
degalai gali išsilieti per kraštus – gaisro
pavojus!
Prieš pilant degalus, nusiimti įrenginį
nuo nugaros. Degalus pilti tik pastačius
įrenginį ant žemės.
Atsargiai atidaryti bakelio dangtelį, kad
susidaręs viršslėgis galėtų lėtai
sumažėti ir degalai neištikštų.
Degalus pilti tik gerai vėdinamose
vietose. Išliejus degalų, įrenginį
nedelsiant nuvalyti, saugotis, kad
degalų nepatektų ant drabužių, o
priešingu atveju iš karto persirengti.
Atkreipti dėmesį į nesandarumus! Jei degalai
išsiliejo, nejungti variklio
– pavojus mirtinai
nusideginti!
Užsukamas bakelio dangtelis
Įpylus degalų, užsukamą
bakelio dangtelį užsukti
kiek įmanoma stipriau.
Taip sumažės pavojus, kad varikliui
vibruojant, bakelio dangtelis atsilaisvins
ir degalai ištekės.
Prieš užvedant
Patikrinti, ar įrenginys saugus
eksploatuoti – atkreipti dėmesį į
atitinkamus naudojimo instrukcijos
skyrius:
– Patikrinti degalų sistemos
sandarumą, ypač matomų dalių,
pvz., bakelio dangtelio, žarnelių
jungčių, rankinio degalų siurbliuko
(tik varikliniuose įrenginiuose su
rankiniu degalų siurbliuku). Jei
įrenginys nesandarus arba
apgadintas, nejungti variklio –
gaisro pavojus! Prieš naudojant
pavesti prekybos atstovui sutaisyti
įrenginį
– Akceleratoriaus rankenėlė turi
lengvai judėti ir pati grįžti į tuščiosios
eigos padėtį
– Valdymo svirtis turi būti lengvai
nustatoma į STOParba 0padėtį.
– Pūtimo įranga turi būti tinkamai
sumontuota.
– Rankenos turi būti švarios ir sausos,
neišteptos alyva ar purvu – tai leis
saugiai valdyti variklinį įrenginį
– Patikrinti, ar uždegimo laido
kištukas tvirtai įkištas – jei kištukas
atsilaisvinęs, gali susidaryti
kibirkščių, galinčių uždegti ištekantį
degalų ir oro mišinį – gaisro pavojus!
– Nekeisti jokių valdymo ir saugos
įtaisų
– Patikrinti pūtiklio korpuso būklę
– Patikrinti nešimo diržų ir nešimo
rėmo būklę – pakeisti apgadintus
arba nusidėvėjusius nešimo diržus.
Jei pūtiklio korpusas nusidėvėjęs (yra
įtrūkimų, išlūžimų), išsviedžiamos
dalelės gali sužaloti. Jei pūtiklio
korpusas pažeistas, kreiptis į pardavėją
– STIHL rekomenduoja STIHL prekybos
atstovą
Galima naudoti tik saugios būklės
įrenginį – nelaimingo atsitikimo pavojus!
Nenumatytam atvejui: pasimokyti greitai
atsisegti klubų diržo sagtį, atlaisvinti
pečių diržus ir nusiimti įrenginį nuo
nugaros.
Variklio užvedimas
Mažiausiai 3 metrų atstumu nuo degalų
pylimo vietos ir neuždaroje patalpoje.
Įrenginį turi valdyti tik vienas asmuo –
darbo zonoje neturi būti jokių kitų
žmonių – taip pat ir užvedant įrenginį.
Neužvedinėti variklio, įrenginį laikant
rankoje – užvedinėti taip, kaip aprašyta
naudojimo instrukcijoje.
Tik ant lygaus pagrindo, tvirtai ir saugiai
stovint, tvirtai laikant įrenginį.
Varikliui užsivedus, stiprėjantis oro
srautas gali nusviesti aukštyn daiktų
(pvz., akmenų).
Dirbant
Gresiant pavojui ar nenumatytu atveju,
nedelsiant išjungti variklį – valdymo
svirtelę nustatyti į STOP arba 0 padėtį.
4
BR 450, BR 450 C
lietuviškai
0009BA001 KN

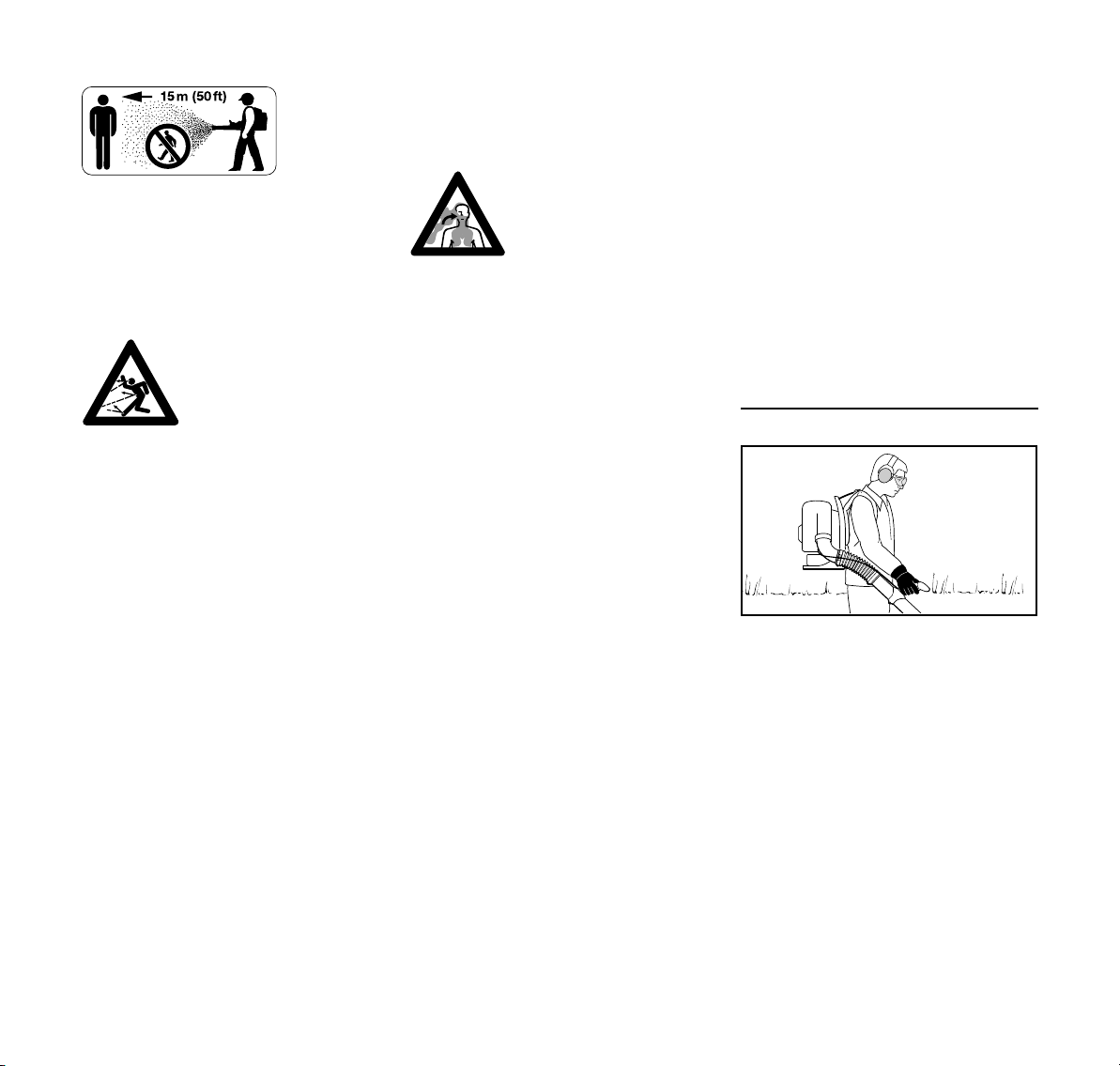

15 m spinduliu neturi būti jokių pašalinių
asmenų – nusviesti daiktai kelia
sužalojimo pavojų!
Tokio paties atstumo reikia laikytis ir iki
daiktų (automobilių, langų stiklų) –
materialinės žalos pavojus!
Niekada nepūsti link žmonių ar gyvūnų – įrenginys
nedidelius daiktus gali
nusviesti dideliu greičiu –
pavojus susižaloti!
Pučiant (atvirose vietose ir soduose)
atkreipti dėmesį į smulkius gyvūnus, kad
jiems nekiltų pavojus.
Niekada nepalikti veikiančio
neprižiūrimo įrenginio.
Atsargiai elgtis, jei slidu, šlapia, ant
sniego ar ledo,
šlaituose, nelygiose vietose – pavojus
paslysti!
Atkreipti dėmesį į kliūtis: šiukšles,
medžių kelmus, šaknis, duobes –
pavojus užkliūti!
Nedirbti stovint ant kopėčių ar
nestabiliose vietose.
Dėvint klausos apsaugos priemonę,
reikia būti ypač atidiems ir apdairiems,
nes blogiau girdimi įspėjamieji garsai
(šauksmai, garsiniai signalai ir pan.).
Dirbti ramiai ir apgalvotai – tik esant
geram apšvietimui ir matomumui. Dirbti
apdairiai, nekelti pavojaus kitiems.
Dirbant laiku daryti pertraukas,
padedančias išvengti nuovargio ir
išsekimo – nelaimingo atsitikimo
pavojus!
Veikiant varikliui, variklinis įrenginys skleidžia
nuodingas išmetamąsias
dujas. Šios dujos gali būti
bekvapės ir nematomos,
o jų sudėtyje gali būti
nesudegusių angliavandenilių ir benzeno.
Niekada nedirbti su įrenginiu uždarose ar blogai
vėdinamose patalpose –
tai taikoma ir įrenginiams
su katalizatoriumi.
Dirbant grioviuose, daubose ar siaurose
erdvėse visada pasirūpinti, kad būtų
pakankamai šviežio oro – mirtinas
pavojus apsinuodyti!
Jei pykina, skauda galvą, sutriko
regėjimas (pvz., sumažėjo regėjimo
laukas), sutriko klausa, svaigsta galva,
sunkiau susikaupti, nedelsiant nutraukti
darbą – šie simptomai galėjo atsirasti ir
dėl per didelės išmetamųjų dujų
koncentracijos – nelaimingo atsitikimo
pavojus!
Nerūkyti dirbant su įrenginiu ir netoli jo –
gaisro pavojus! Iš degalų sistemos gali
išsiskirti degių benzino garų.
Jei susidaro dulkių, visada užsidėti
apsauginę kaukę nuo dulkių.
Variklinį įrenginį naudoti sukeliant kuo
mažiau triukšmo ir į aplinką išmetant kuo
mažiau dujų – neleisti varikliui
bereikalingai veikti, akceleratoriaus
rankenėlę spausti tik dirbant.
Baigus dirbti, įrenginį pastatyti ant
lygaus, nedegaus pagrindo. Nestatyti
arti lengvai užsidegančių medžiagų
(pvz., medžio skiedrų, medžio žievės,
sausos žolės, degalų) – gaisro pavojus!
Jei įrenginys buvo netinkamai paveiktas
jėga (pvz., buvo sutrenktas ar nukrito),
prieš tęsiant darbą būtina patikrinti, ar jis
saugus eksploatuoti – žr. ir "Prieš
užvedant". Ypač reikia patikrinti, ar
sandari degalų sistema ir ar saugos
įtaisai veikia. Jokiu būdu nenaudoti
nesaugaus įrenginio. Suabejojus
kreiptis į prekybos atstovą.
Pūtiklio naudojimas
Įrenginys nešamas ant nugaros. Pūtimo
vamzdis valdomas dešiniąja ranka
suėmus už valdymo rankenos.
Dirbti tik lėtai einant pirmyn – nuolat
stebėti pūtimo vamzdžio oro išleidimo
sritį – neiti atbulomis – pavojus užkliūti!
Išjungti variklį prieš nusiimant įrenginį
nuo nugaros.
BR 450, BR 450 C
5
lietuviškai
Darbo technika
Norint sumažinti pūtimo trūkmę,
naudokite grėblį ir šluotą, kad atlaisvinti
mažas purvo daleles.
Rekomenduojama darbo technika oro
užteršimo sumažinimui:
– Jeigu reikia, sudrėkinkite plotą, kurį
norite nupūsti, kad išvengtumėte
didelio dulkių susidarymo
– nepūst purvo dalelių link žmonių,
ypač vaikų, naminių gyvūnų, atdarų
langų arba šviežiai nuplautų
automobilių link. purvo daleles
atsargiai pūsti į šalį
– supūstus nešvarumus sudėti į
šiukšlių maišus, nepūsti į kaimynų
sklypus
Rekomenduojama darbo technika
triukšmo sumažinimui:
– Su motoriniu įrenginiu dirbti tik
tinkamu laiku – ne anksti ryte, vėlai
naktį arba pietų poilsio metu, kai
galite trukdyti žmonėms. Laikytis
nurodyto vietos laiko
– Pūtimo įrenginius darbo metus
naudoti kiek įmanoma mažesniais
sūkiais
– Prieš darbą patikrinti įrenginio
mazgus, ypač duslintuvą, oro
įsiurbimo angas ir oro filtrą
Vibracija
Ilgalaikis darbas motoriniu įrenginiu gali
iššaukti vibracijos sukeliamus kraujo
apytakos rankose sutrikimus ("Baltų
pirštų liga").
Nustatyti visiems trunkančią darbo
trukmę negalima, nes tai priklauso nuo
daugelio faktorių.
Darbo laiką prailgina:
– šiltos rankos
– pertraukos
Darbo laiką sutrumpina:
– bloga asmeninė dirbančiojo kraujo
apytaka (simptomai: dažnai šalti
pirštai, tirpimas)
– žema oro temperatūra
– didelė rankenų suėmimo jėga
(stiprus suspaudimas taip pat
sutrikdo kraujo apytaką)
Ilgai naudojant motorinį įrenginį ir
pasikartojus atitinkamiems požymiams
(pirštų tirpimui), reikėtų kreiptis į
gydytoją dėl medicininės apžiūros.
Techninė priežiūra ir remontas
Reguliariai atlikti techninės priežiūros
darbus. Atlikti tik tuos priežiūros ir
remonto darbus, kurie aprašyti
naudojimo instrukcijoje. Visus kitus
darbus pavesti atlikti prekybos atstovui.
STIHL rekomenduoja techninės
priežiūros ir remonto darbus pavesti
atlikti tik specializuotam STIHL prekybos
atstovui. STIHL specializuoti pardavėjai
reguliariai apmokomi ir gauna techninę
informaciją.
Naudoti tik kokybiškas atsargines
detales. Priešingu atveju gali kilti
nelaimingo atsitikimo pavojus ar atsirasti
gedimai įrenginyje. Kilus klausimams,
kreiptis į specializuotą pardavėją.
STIHL rekomenduoja naudoti tik STIHL
originalias atsargines detales. Jos savo
savybėmis optimaliai pritaikytos
įrenginiui ir naudotojo reikalavimams.
Remontuojant, atliekant techninę
priežiūrą bei valant, visada išjungti
variklį – pavojus susižeisti! – Išimtis:
karbiuratoriaus ir laisvos eigos
reguliavimas.
Neužvedinėti variklio su užvedimo
virvute, kai nuimtas uždegimo žvakės
laidas arba išsukta žvakė – gaisro
pavojus dėl kibirkščių susidarymo
cilindro išorėje!
Motorinio įrenginio netaisyti ir nelaikyti
arti atviros ugnies.
Reguliariai tikrinti degalų rezervuaro
kamščio sandarumą.
Naudoti tik nepriekaištingos būklės
STIHL rekomenduojamas uždegimo
žvakes – žiūrėti "Techniniai daviniai".
Patikrinti uždegimo laidą
(nepriekaištinga izoliacija, tvirtas
pajungimas).
Patikrinti nepriekaištingą duslintuvo
būklę.
Niekada nedirbti su pažeistu duslintuvu
arba be jo – gaisro pavojus! – galimi
klausos pažeidimai!
Neliesti karšto duslintuvo – nudegimo
pavojus!
Antivibracinių elementų būklė įtakoja
vibraciją – reguliariai tikrinti
antivibracinius elementus.
Variklį išjungti, norint pašalinti gedimus.
6
BR 450, BR 450 C
lietuviškai
1
0416BA001 KN
2
3
2
1
4
0416BA002 KN
3
0416BA003 KN
5
6
2
5
6
2
0416BA004 KN
7
4
6
5
0416BA008 KN

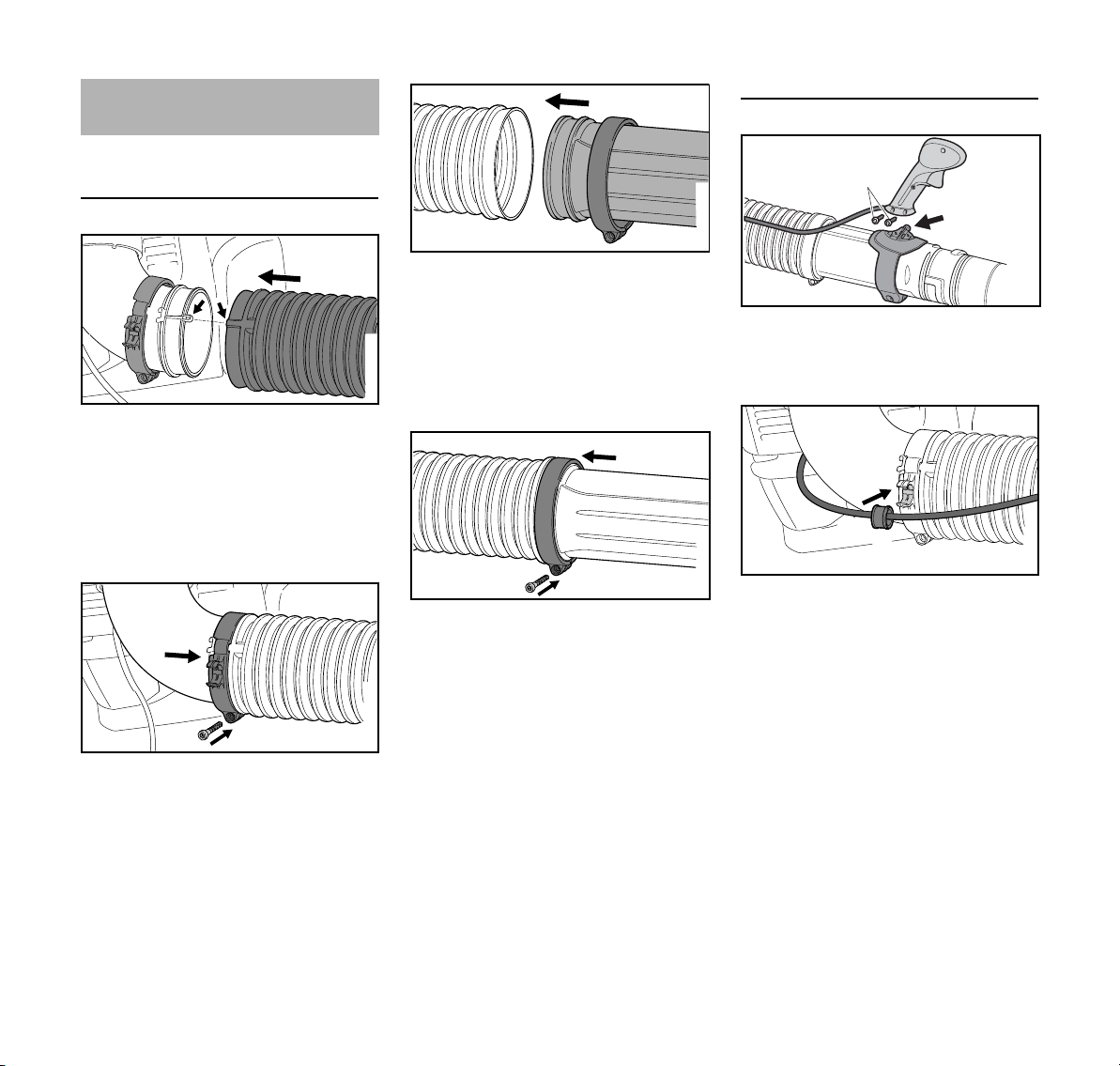

Įrenginio komplektavimas
Sumontuoti vamzdžio puses ir gofruotą
žarną
N Žarnos apkabą (5) (be griovelio
droselio sklendės valdymo lynui)
užmaukite ant pūtimo vamzdžio (6)
taip, kad padėties žymės būtų
nukreiptos į dešinę.
N Pūtimo vamzdį (6) įkiškite į
gofruotąją žarną (2).
N Žarnos apkabą (1) (su grioveliu
droselio sklendės valdymo lynui)
užstumkite ant atvamzdžio (3) taip,
kad padėties žymės būtų nukreiptos
į kairę.
N Gofruotąją žarną (2) užmaukite ant
atvamzdžio (3).
N Žarnos fiksatorių (5) užmauti ant
gofruotos žarnos (2).
N Išlygiuokite žarnos apkabą (5) ir
pūtimo vamzdį (6), kaip
pavaizduota paveikslėlyje.
N Žarnos fiksatorių (5)pritvirtinti
N Žarnos fiksatorių (1) užmauti ant
gofruotos žarnos (2).
N Sutapdinkite žarnos apkabos (1) ir
atvamzdžio (3) padėties žymes –
varžto skylė nukreipta žemyn.
N Žarnos fiksatorių (1)pritvirtinti
varžtu (4)
BR 450, BR 450 C
varžtu (7)
Valdymo rankenos montavimas
3
1
2
N Valdymo rankeną (1) užmaukite ant
laikiklio (2).
N Įsukite ir priveržkite varžtus (3).
N Droselio sklendės valdymo lyną (4)
įvore (5) įtvirtinkite žarnos
apkaboje (6).
0000-GXX-2045-A1
7
lietuviškai
0416BA007 A1
1
2
3
3
0416BA005 KN
1
2
1
3
0416BA006 KN
2
3
1
2
0000-GXX-3989-A0
Valdymo rankenos reguliavimas
N Atlaisvinkite įtempimo svirtį (3).
N Valdymo rankeną (1) stumkite
išilgai pūtimo vamzdžio (2) ir
priderinkite pagal rankos ilgį.
N Priveržkite įtempimo svirtį (3).
Antgalio sumontavimas (BR 700)
Antgalio išmontavimas (BR 700)
N Antgalį (1) sukite rodyklės kryptimi,
kol kaištelio (3) nesimatys.
N Purkštuką (1) nuimti nuo išpurškimo
vamzdžio (2)
Antgalio sumontavimas (BR 700 X)
Antgalio išmontavimas (BR 700 X)
2
1
N Antgalį (1) iki galo sukite rodyklės
kryptimi.
N Purkštuką (1) nuimti nuo išpurškimo
vamzdžio (2)
Pūtimo vamzdžio
reguliavimas (BR 700)
1
2
0000-GXX-3990-A0
0416BA015 KN
N Antgalį (1) užmaukite ant pūtimo
vamzdžio (2) ir užfiksuokite ant
kaištelio (3).
N Antgalį (1) užmaukite ant pūtimo
vamzdžio (2) ir užfiksuokite ant
kaištelio (3).
N Antgalį (1) iki galo sukite rodyklės
kryptimi.
N Atsukite gaubiamąją veržlę (1).
N Pūtimo vamzdį (2) ištraukite iki
norimo ilgio.
N Prisukite gaubiamąją veržlę (1).
8
BR 450, BR 450 C
lietuviškai
0416BA009 KN
002BA655 KN
373BA003 KN
373BA004 KN

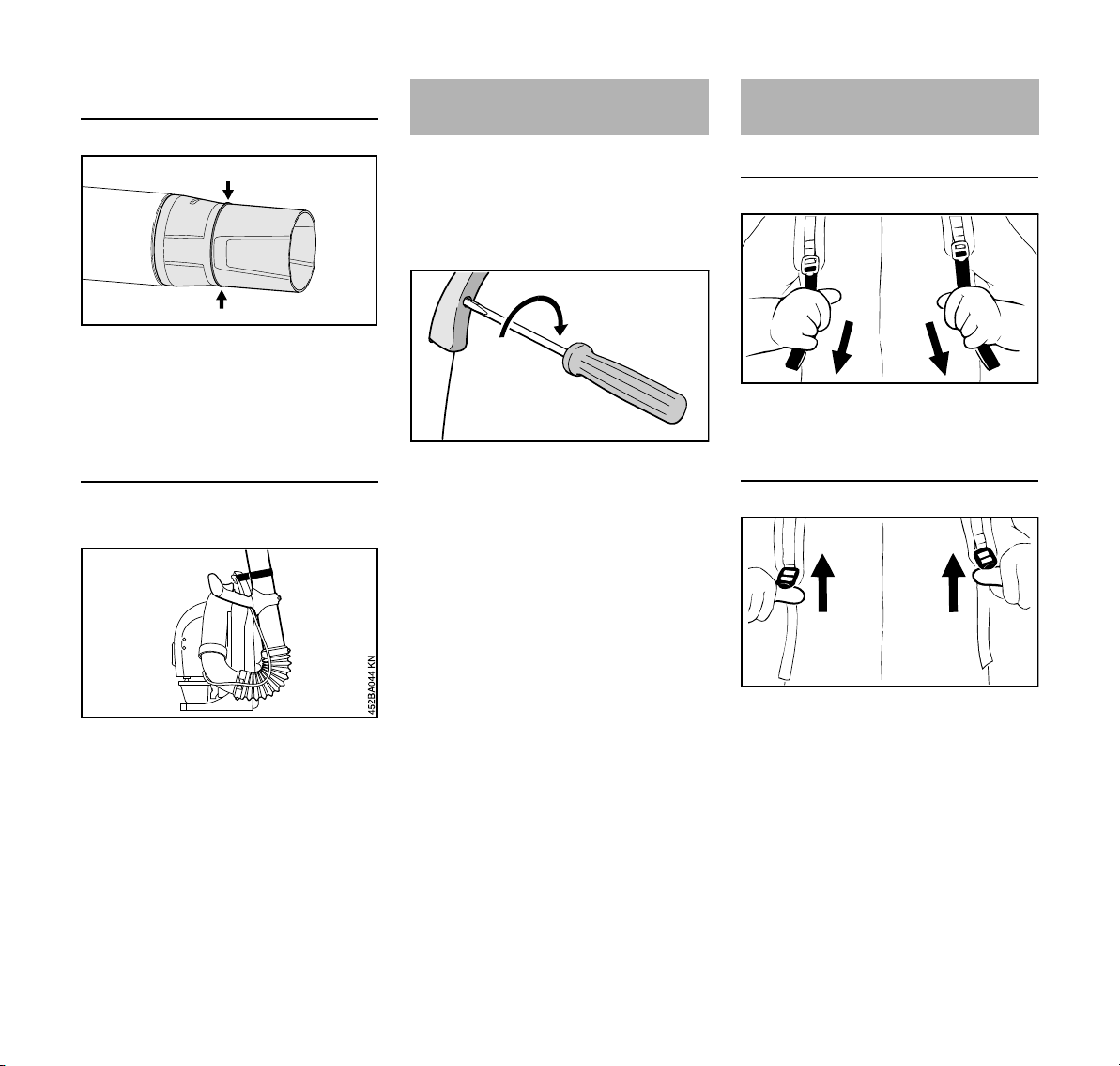

Nusidėvėjimo atžymos ant pūtimo
antgalio
Darbo metu priekinė pūtimo antgalio
dalis dėl kontakto su žemės paviršiumi
dėvisi. Pūtimo antgalis yra besidėvinti
dalis ir pasiekus nusidėvėjimo atžymą, jį
reikia pakeisti.
Pagalbinis transportavimo įtaisas
Laikymui ir transportavimui:
Gazo troselio reguliavimas
Po įrenginio sumontavimo arba po
ilgesnio darbo laiko gali reikėti
pakoreguoti gazo troselio padėtį.
Gazo troselį reguliuoti, tik esant pilnai
sumontuotam įrenginiui.
N Akceleratoriaus klavišą pastatyti
pilno gazo padėtyje
N Varžtą akceleratoriaus rankenėlėje
įsukti rodyklės kryptimi iki pirmo
juntamo pasipriešinimo. Tada
pasukti dar vieną ratą.
Diržo uždėjimas
Diržo nešimui reguliavimas
N Diržo galus patraukti žemyn – diržas
nešimui įtemptas
Diržo nešimui atlaisvinimas
N Pūtimo vamzdį lipukų juosta
pritvirtinkite prie angos rankenai
nugarai pritaikytose petnešose.
BR 450, BR 450 C
N Pakelti užraktą
N Diržus susireguliuoti taip, kad
atrama nugarai tvirtai ir saugiai
priglustų prie nugaros
9
lietuviškai
Degalai
Variklio darbui reikalingas kuro mišinys
iš benzino ir variklinės alyvos.
ISPEJIMAS
Vengti tiesioginio degalų kontakto su
oda ir benzino garų įkvėpimo.
STIHL MotoMix
STIHL rekomenduoja naudoti
„STIHL MotoMix“. Šio paruošto
naudojimui degalų mišinio sudėtyje nėra
benzolo, švino, jis pasižymi dideliu
oktaniniu skaičiumi ir visada pateikia
tikslų sudedamųjų dalių santykį.
„STIHL MotoMix“ sumaišytas su STIHL
dvitakte varikline alyva „HP Ultra“, kad
būtų užtikrinta ilgiausia variklio
eksploatavimo trukmė.
MotoMix disponuoja ne visos rinkos.
Kuro mišinio paruošimas
PRANESIMAS
Nekokybiški degalai ir neatitinkantis
nurodymų kuro mišinio santykis gali
sąlygoti rimtus variklio gedimus.
Mažesnės kokybės benzinas ar variklinė
alyva gali pažeisti variklį, riebokšlius,
maitinimo sistemą ir degalų rezervuarą.
Benzinas
Naudoti tik kokybišką benziną ne
mažesnio oktaninio skaičiaus nei
90 ROZ – bešvinį arba paprastą.
Benzinas, kurio sudėtyje yra virš 10
% alkoholio, gali pakenkti varikliams su
ranka reguliuojamais karbiuratoriais,
todėl jo šiems varikliams naudoti
negalima.
Varikliai su „M-Tronic“, naudojant
benziną, kurioje sudėtyje yra iki
25 % alkoholio (E25), veikia visa galia.
Variklinė alyva
Jeigu kuras maišomas, galima naudoti
tik STIHL dvitaktę variklinę alyvą arba
kitą JASO FB, JASO FC, JASO FD,
ISO-L-EGB, ISO-L-EGC arba ISO-LEGD klasių aukštos kokybės variklinę
alyvą.
STIHL nurodo naudoti dvitaktę variklinę
alyvą „STIHL HP Ultra“ arba analogišką
aukštos kokybės variklinę alyvą, kad per
visą mašinos naudojimo laikotarpį būtų
užtikrintos ribinės emisijos vertės.
Maišymo santykis
STIHL dvitaktė variklinė alyva 1:50;
1:50 = 1 dalis alyvos + 50 dalių benzino
Pavyzdžiai
Benzino kiekis STIHL dvitaktė
alyva 1:50
Litrai Litrai (ml)
10,02(20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
N į degalams skirtą specialią talpą
visų pirma supilti variklinę alyvą, po
to benziną ir kruopščiai sumaišyti
Kuro mišinio saugojimas
Saugoti tik degalams skirtose talpose
saugioje, sausoje ir vėsioje patalpoje,
apsaugotoje nuo šviesos ir saulės
spindulių.
Kuro mišinys sensta – mišinį ruošti tik
pagal poreikį kelioms savaitėms. Kuro
mišinį laikyti ne ilgiau kaip 30 dienų.
Esant šviesos, saulės spindulių
poveikiui, žemai arba aukštai
temperatūrai, kuro mišinys gali pasenti
greičiau.
STIHL MotoMix galima be problemų
laikyti iki 2 metų.
N Talpą su kuro mišiniu prieš pildymą
stipriai papurtyti
ISPEJIMAS
Talpoje gali būti padidėjęs spaudimas –
indą atidaryti atsargiai.
N Degalų rezervuarą ir talpą kurui
laikas nuo laiko kruopščiai išvalyti
Kuro likučius ir valymui naudotą skystį
sunaikinti pagal nurodymus, nekenkiant
aplinkai!
10
BR 450, BR 450 C
lietuviškai
0002BA086 KN
002BA447 KN
002BA448 KN
0416BA013 KN
2
1
Degalų užpylimas
Įrenginio paruošimas
N Prieš pilant degalus, nuvalyti degalų
rezervuaro kamštį ir aplink jį, kad į
rezervuarą nepatektų nešvarumai
N Įrenginį pastatyti taip, kad
rezervuaro kamštis būtų viršuje
Užsukamą degalų rezervuaro kamštį
atidaryti
Degalų užpylimas
Užpilant degalus, jų nepalieti,
neperpildyti degalų rezervuaro. STIHL
rekomenduoja STIHL užpylimo sistemą
(Speciali įranga).
Užsukamą degalų rezervuaro kamštį
uždaryti
N Kamštį uždėti
N Kamštį sukti pagal laikrodžio
rodyklę ir užsukti ranka kiek
įmanoma stipriau
Informacija prieš užvedimą

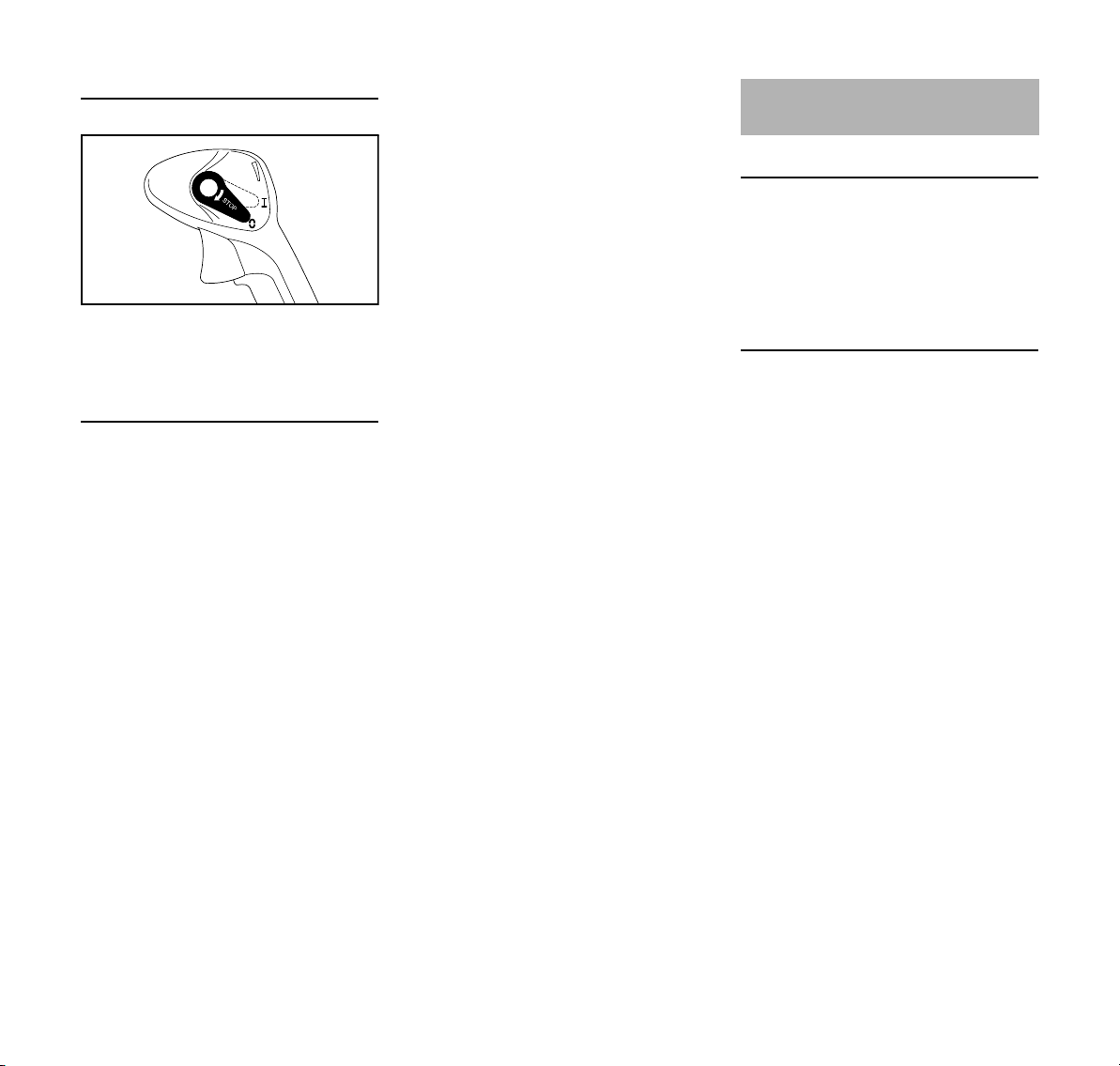

Valdymo svirtelės padėtys
3
1
2
0014BA001 AS
1 Valdymo svirtelė
2 Akceleratoriaus rankenėlė
3 Paleidimo mygtukas (tik BR 450 C)
Variklis „Stop 0“ – uždegimo procesas
nutrauktas, variklis išsijungia. Valdymo
jungiklis šioje padėtyje neužsifiksuoja, o
grįžta atgal.
Darbinė padėtis F – variklis veikia arba jį
galima užvesti. Akceleratoriaus klavišą
galima paspausti iš karto.
N Kamštį sukti prieš laikrodžio
rodyklę, kol jį bus galima nuimti
N Kamštį nuimti
BR 450, BR 450 C
Nuosekliai valdoma akceleratoriaus
rankenėlė – akceleratoriaus rankenėlę
galima užfiksuoti nuosekliai: valdymo
svirtelę (1) stumti aukštyn, kol bus
pasiektas norimas sūkių skaičius. Norint
atlaisvinti valdymo svirtelę, vėl nustatyti
ją į darbinę padėtį F
11
lietuviškai
0416BA011 KN
0009BA012 KN
H
LA
L
0009BA013 KN
0009BA014 KN
0009BA028 KN
Variklio
užvedimas/išjungimas
Variklio užvedimas
N Būtina laikytis saugos reikalavimų.
PRANESIMAS
Įrenginį užvedinėti tik ant švaraus ir
nedulkėto pagrindo taip, kad įrenginys
neįsiurbtų dulkių.
N Valdymo svirtelė turi būti nustatyta
ties F.
N Rankinį kuro siurbliuką paspausti
mažiausiai 8 kartus – taip pat, jei
kuro siurbliukas pripildytas
degalais.
Šaltas variklis (neįšilusio variklio
paleidimas)
N Oro ir degalų tiekimo
rankenėlę įspausti ir pasukti į c
padėtį
Šiltas variklis (įšilusio variklio
paleidimas)
N Oro ir degalų tiekimo
rankenėlę įspausti ir pasukti į o
padėtį
Ši padėtis taip pat naudojama, kai
variklis jau dirbęs, bet dar šaltas.
Užvedimas
N Įrenginį pastatyti saugiai ant žemės
– atkreipti dėmesį, kad netoli
išmetimo angos nebūtų pašalinių
asmenų
N Stabiliai atsistoti: įrenginį kairiąja
ranka laikyti už korpuso ir prilaikyti
viena koja, kad nepasislinktų.
N su dešine ranka lėtai traukti
užvedimo rankenėlę iki pirmos
juntamos atramos ir tada greitai ir
stipriai trūktelėti – neištraukti
užvedimo virvutės iki galo – ji gali
nutrūkti!
N Užvedimo rankenėlės staigiai
nepaleisti – atleidinėti vertikaliai,
kad virvutė galėtų taisyklingai
susivynioti.
N Užvedinėti, kol variklis pradės veikti.
12
BR 450, BR 450 C
lietuviškai
0014BA002 AS
12
2
0416BA012 KN
0009BA017 KN
Variklio paleidimas elektrine
įranga (BR 450 C)
Prietaisui patogiai paleisti įrengtas
STIHL elektrinis paleidiklis.
STIHL elektrinį paleidiklį iš esmės
sudaro šios konstrukcinės dalys:
– Įkraunamoji baterija
(akumuliatorius), integruota
valdiklyje
– Paleidimo įtaisas su starterio
varikliu ir starterio pavara
– Paleidimo mygtukas
Akumuliatorius tiekia starteriniam
varikliui paleisti būtiną energiją.
Akumuliatorius įkraunamas veikiant
prietaisiui – prietaisas visada yra
parengtas naudoti.
Akumuliatoriaus keisti negalima –
akumuliatorius integruotas valdiklyje.
Jei prietaisas laikomas < 0 °C
temperatūroje, jis gali atvėsti tiek, kad,
siekiant apsaugoti akumuliatorių, nebus
galima paleisti prietaiso.
Tuomet prietaisą reikia užvesti ranka.
N Atsistoti saugioje padėtyje: įrenginį
tvirtai laikyti kaire ranka už
rankenos, o dešine ranka suimti
valdymo rankeną
Pasirinktinai:
N Prietaisą užsidėti ant nugaros –
atkreipti dėmesį, kad netoli
išmetimo angos nebūtų jokių
pašalinių asmenų ar nepritvirtintų
daiktų
Kai tik variklis pradeda veikti
N Aktyvinti akceleratoriaus
rankenėlę (2)
0014BA004 AS
N Užvedimo rankenėlė, paspausdus
akceleratoriaus klavišą,
automatiškai pašoka į darbinę
padėtį e
Esant labai žemai temperatūrai
N Šiek tiek spustelėti akceleratorių –
leisti trumpai pašilti varikliui
N Prietaisą pastatyti saugiai ant
žemės – atkreipti dėmesį, kad netoli
išmetimo angos nebūtų pašalinių
asmenų ar nepritvirtintų daiktų
BR 450, BR 450 C
0014BA005 AS
N Stumti žemyn paleidimo mygtuką
N Paspausti paleidimo mygtuką
13
lietuviškai
0416BA016 KN
Variklio išjungimas
N Valdymo svirtelę (1) pastumti ant 0
– variklis sustoja – valdymo svirtelė
grįžta atgal
Kiti užvedimo nurodymai
Neveikia elektrinė paleidimo funkcija
N Temperatūra nesiekia 0°C, elektrinė
paleistis išaktyvinta – užvesti
prietaisą ranka
N Išseko elektrinio paleidiklio
akumuliatorius – paleisti prietaisą
ranka
Variklis išsijungia neįšilusio variklio
paleidimo padėtyje c arba įgaunant
pagreitį.
N Paleidimo sklendės sukamąjį
mygtuką pasukti ties o – užvedinėti
toliau, kol variklis užsives.
Variklis neužsiveda įšilusio variklio
paleidimo padėtyje o.
N Paleidimo sklendės sukamąjį
mygtuką pasukti ties c – užvedinėti
toliau, kol variklis užsives.
Variklis neužsiveda
N Patikrinti, ar visi valdymo elementai
teisingai nustatyti.
N Patikrinti, ar bake yra degalų, jei
reikia pripildyti.
N Patikrinti, ar uždegimo žvakės
kištukas tvirtai įkištas.
N Pakartoti užvedimo procesą.
Bakas buvo visiškai ištuštintas
N Pripylus degalų, rankinio degalų
siurbliuko silfoną paspausti
mažiausiai 8 kartus – taip pat, jei į
silfoną pripildyta degalų.
N Paleidimo sklendės sukamąjį
mygtuką reguliuoti, atsižvelgiant į
variklio temperatūrą.
N Iš naujo paleisti variklį.
Nurodymai darbui
Darbo metu
Po ilgesnio variklio apkrovimo darbo
metu, leisti jam trumpai padirbti laisva
eiga, kol jis pravės, kad variklio detalės
(uždegimo sistema, karbiuratorius) per
daug neįkaistų.
Po darbo
Trumpam išjungus variklį: leisti jam
atvėsti. Įrenginį laikyti iki sekančio
panaudojimo sausoje, saugioje vietoje,
atokiau nuo atviros ugnies. Ilgesnį laiką
nesinaudojant įrenginiu – žiūrėti
"Įrenginio saugojimas".
14
BR 450, BR 450 C
lietuviškai
1
0002BA088 KN
1
2
0002BA089 KN
3
Oro filtro pakeitimas
Dėl užterštų oro filtrų sumažėja variklio
galingumas, padidėja kuro
sunaudojimas ir pasunkėja užvedimas.
Kai variklio galingumas žymiai sumažėja
N Užvedimo rankenėlę pasukti ant c
N Varžtus (1) atlaisvinti
N Filtro dangtelį (2) nuimti
N Filtrą (3) nuimti
N užterštą ar pažeistą filtrą pakeisti
nauju
N naują filtrą įdėti į filtro korpusą
N Filtro dangtelį uždėti
N Varžtus įsukti ir priveržti
Karbiuratoriaus reguliavimas
Bendra informacija
Gamykloje karbiuratorius yra
sureguliuojamas darbui standartiniu
režimu.
Ši padėtis sureguliuota taip, kad varikliui
bet kokioje darbinėje padėtyje
paduodamas optimalus degalų-oro
mišinys.
Įrenginio paruošimas
N Išjungti variklį
N patikrinti oro filtrą – jei reikia, išvalyti
arba pakeisti
N Patikrinti gazo troselio
sureguliavimą, jei reikia pareguliuoti
– žiūrėti "Gazo troselio
reguliavimas"
N Patikrinti garso slopintuvo groteles,
saugančias nuo žiežirbų
(montuojamos tik priklausomai nuo
šalies), prireikus išvalyti arba
pakeisti
BR 450, BR 450 C
15
Loading...
