STIHL BR 350, 430
操作说明书
目录
中文
关于本说明书 2 安全预防措施和操作技术 2 装配机具 6 调整油门线 9 调整背带 9 燃油 9 加油 10 起动前须知 12
原始说明书用无氯漂白纸印刷
起动 / 关闭发动机 12 操作说明 14 更换空气过滤器 15 调节化油器 15 火花塞 16 发动机运转性态 17 机具的存放 17 保养与维护 18 最小化磨损和避免损坏 20 主要部件 21 技术规格 23 保养与维修 24 报废处理 24 EC 一致性声明 24
印刷油墨含植物油，纸张可回收利用。
尊敬的客户： 非常感谢您选择了 STIHL 公司的优质产
品。 产品制造过程采用现代生产工艺并依靠
健全的质保体系，我们全力以赴，以保 证您对我们的产品感到满意，并且使用 起来得心应手。
如果您对本产品有何疑问，请与有关经 销商联系或者直接咨询我们的销售部 门。
此致
Nikolas Stihl 博士
{
© ANDREAS STIHL AG & Co. KG, 2015
0458-456-4221-D. VA0.G15.
0000004070_013_PRC
本说明书受版权保护。保留所有权利，特别是复制、翻译及使用电子系统处理的权利。
1
中文
关于本说明书
图形符号
机具上图形符号的含义在本手册中均有 相应说明。
根据相关型号不同，机具上可能带有以 下图形符号。
燃油箱；汽油和机油的燃 料混合物
操作手动油泵
文本段落中的标识
警告
有意外事故、人身伤害或严重财物损失 的危险警告。
注意
可能造成机具或个别零件损坏的注意事 项。
工程改进
STIHL 的理念是不断对其所有产品进行 改进。 出于此原因，我们会定期对产品 的设计、工程及外观作出修改。
因此，本手册可能未涵盖某些变更、修 改和改进。
安全预防措施和操作技术
使用动力工具时请务必遵 守专门的安全预防措施。
首次使用前必须详读使用 说明书，并妥善保管以备 后用。不遵守使用说明书 可能会导致严重伤害甚或 生命危险。
请遵守所有适用的当地安全规则、标准 和法令。
如果您以前并未使用过这种型号：必须 让销售商或其他有经验的用户示范如何 操作此型号，或者参加一次有关操作方 面的专业培训班。
未成年者不得使用本产品。 让围观者 （尤其是儿童和动物）远离工
作区域。 不使用动力工具时，请将其放置在不会
危及他人的地方。确保其不被未经授权 的人员使用。
使用者必须对避免伤及第三方以及造成 其财产损失负责。
外借或出租动力工具时，请将说明书一 并交与对方。确保所有动力工具使用人 员均了解本手册中所含的信息。
国家和 / 或当地法规可能会限制产生噪 声的动力工具的使用次数。
动力工具任何组件如有损坏，请勿操作 动力工具。
请勿使用压力清洁器来清洁动力工具。 其猛烈的水流可能会对动力工具部件造 成损伤。
配件与备件
仅可使用经 STIHL 明确许可适用于本动 力工具或技术条件完全相同的零配件。 如果您对此尚存疑问，请咨询维修经销 商。为避免出现事故及损坏机具，只可 选用高品质零配件。
STIHL 推荐使用 STIHL 原产替换件。这 些配件专门针对本产品进行设计，其性 能可以满足您的作业要求。
切勿尝试以任何方式改造机具，以免增 加造成人身伤害的危险。STIHL 对于因 使用未授权配件而造成的人身伤害或财 产损失不承担任何责任。
身体状况
动力工具的使用者必须休息充分且身体 及精神状态良好。
如果您的身体状况可能会因紧张的工作 而恶化，请在操作动力工具前先咨询医 生。
如果您装有心脏起博器：尽管本动力工 具的点火系统产生的电磁场非常弱，但 仍可能会对某些心脏起搏器造成干扰。 为降低对健康的危害，STIHL 建议使用 心脏起搏器的人员在操作本动力工具前 先咨询医生及心脏起博器制造商。
服药或饮酒后请勿操作喷雾器，因为此 类物质可能会影响视力、反应能力或判 断力。
预定用途
该鼓风机专为清扫落叶、杂草、纸张以 及园林、运动场、停车场及车道中的相 似物而设计。此外，它也适用于吹扫林 间道。
请勿吹扫危险物质。
2
BR 350, BR 430
中文
请勿将机具用作其他用途，否则会增加 发生意外的危险或损坏机具。请勿尝试 以任何方式改装产品，否则会导致意外 或损坏产品。
工作服和劳保装备
按规定穿着工作服和佩戴劳保装备。
工作服必须坚固耐用且不 能妨碍行动。不得穿工作 大衣，而应穿戴紧身防割 保护工作服 （可保护全身 的安全工作套装）。
避免穿戴可进入空气入口 的衣服、头巾、领带、首 饰或任何其他物件。束起 并扎牢长发 （例如，戴发 网、帽子和安全帽等 等）。
应穿有防滑底的劳保鞋。
警告
为了避免眼部受到伤害， 根据欧洲标准 EN 166， 应穿戴舒适合身的防护眼 镜。确保防护眼镜舒适紧 贴。
佩戴听力保护装置，例如耳塞或耳罩。 STIHL 提供整套的人身防护衣物和设
备。
动力工具的运输
务必关闭发动机。 车载运输期间： – 应谨防动力工具倾倒、燃油泄漏或
损坏。
加油
汽油特别易燃。勿近明 火。不要让燃油溢出，严 禁烟火。
加油前务必关闭发动机。 不得对处于灼热状态的发动机加油 – 燃
油可能会溅出并引发起火。 加油前，务必将动力工具从背部卸下并
置于地上。仅当机具放置于地面后方可 加油。
小心地打开油箱盖，以使内部高压慢慢 释放而不至于溅出燃油。
只能在通风良好的区域为动力工具加 油。一旦有燃油溅出，应立即擦拭机具 – 如果工作服上沾上燃油，则立即更换。
检查是否有泄漏。为降低 严重或致命烧伤的危险， 切勿在解决泄漏问题前起 动或运行发动机。
螺旋式油箱盖
加完油后，尽可能旋紧螺 旋式油箱盖。
如此就能降低由于发动机振动导致油箱 盖松动而洒出汽油的危险。
起动前
检查动力工具是否正确安装且状态良 好，参阅说明书中的相应章节。
– 检查燃油系统泄漏情况，尤其注意
可见部件，例如油箱盖、软管连接 及手动燃油泵 （仅针对配有燃油泵 的机型）。如存在泄漏或损坏，请 勿起动发动机 – 以免引起火灾。再 次使用之前先由服务经销商进行机 具维护。
– 确保油门可自由移动，且松开时可
自动弹回空转位置。
– 确保设置操纵杆可轻松调到停机或
0
– 鼓风机管必须正确安装。 – 保持把手的干净和干燥、无油污和
灰尘，以确保动力工具的使用安 全。
– 检查火花塞插头是否插紧 - 如果插
头松动，则可能会冒出火花，从而 点燃油气混和物并引发火灾。
– 切勿尝试以任何方式改造控制或安
全保护装置。
– 检查鼓风机壳体的状态。 – 检查背带和背包状况，如损坏或磨
损应予以更换。
用旧的鼓风机壳体 （出现裂纹、刻痕、 碎屑）可能会增加因甩出异物而造成的 受伤危险。如果鼓风机壳体损坏，请咨 询经销商； STIHL 建议联系 STIHL 服务 经销商。
为避免造成事故，请勿使用安装不正确 或状态不佳的动力机具进行作业。
紧急情况下：练习快速地打开腰带上的 扣件，以及松开背带并放下机具。
3
中文
0009BA001 KN
起动发动机
起动发动机时必须离开加油地点至少 3 米，而且只能在户外。
动力工具仅适用于单人操作。禁止他人 停留在工作区域内，起动时亦如此。
请勿手提动力工具悬空起动 – 请按说明 书起动发动机。
将动力工具放在水平地面上，确保立足 点稳固，握牢动力工具。
起动发动机后，气流可能会向朝您抛掷 小物体 （如石头）。
工作时
碰到迫在眉睫的危险或发生紧急情况 时，请立刻将设置操纵杆调到停机或 0。
为避免因甩出物体 而导致人身伤害， 请防止其他人进入 以您所在位置为中 心、半径为 15 米 的区域内。
为避免造成财产损坏，其它物体 （车 辆、窗户）同样也要保持该距离。
请勿向旁观者或动物喷 气，因为气流可高速吹起 小物体。
进行吹扫作业时 （在开阔区域及花园 中），请留意小动物以避免其受伤。
切勿让机具在无人看管状态下运转。 在光滑的场地中工作时应特别注意 - 潮
湿、积雪、结冰处、 斜坡以及不平坦路面等等。
小心障碍物：当心可能使您摔倒或绊倒 的垃圾、树桩、树根及沟渠。
切勿在梯具上或任何其他支撑不稳的地 方作业。
佩戴听觉保护装备时请提高警觉，因为 此时您可能不易察觉警告 （喊叫、警报 等）。
在白天且可见度良好时小心冷静地工 作。保持警觉，以免伤及他人。
为了避免发生意外事故，工作一段时间 后应适当休息，以避免疲倦或过度劳 累。
动力工具会在发动机运转 后立即产生有毒废气。这 些有毒气体可能无色无 味，且含未燃烧的碳氢化 合物和苯。切勿在室内或 通风不良的场所运转发动 机，即使机具配有触媒转 化器。
为避免吸入有毒废气导致严重或致命伤 害，在水沟、凹槽或者狭窄范围内工作 时，必须保证有足够的空气流通。
为避免发生意外事故，请在出现恶心、 头痛、视觉障碍 （如视力下降）、听力 障碍、头晕或无法集中注意力等情况 时，立即停止工作。除其他可能性外， 这些症状还可能是由工作区域中浓度过 高的废气所致。
为避免火灾，操作机具或站在动力工具 附近时请勿吸烟。请注意，燃料系统中 可能有易燃的汽油挥发物逸出。
如果灰尘浓度非常高，请务必配戴合适 的呼吸器。
操作动力工具时，应最大限度地减少机 具产生的噪声和排出气体，避免在不必 要的情况下开动发动机，而只在进行作 业时才加大发动机油门。
结束工作后，将机具置于水平、非易燃 表面上。为降低火灾的风险，请勿将设 备置于任何易燃物 （如木屑、树皮、干 草、燃油）附近。
如果动力工具承受了超出设计要求的异 常高负荷 （如严重撞击或坠落），则必 须在继续使用前先检查其状态是否完 好，请参阅 “ 开始工作前 ”。检查燃料系 统 （尤其注意是否有漏损），并确定安 全装置可以正常运作。如果动力工具出 现损坏，则立即停用。如有疑问，请咨 询服务经销商。
使用鼓风机
如同背包一样携带机具。在控制把手上 用右手握紧和控制鼓风机管。
作业时缓步前行，随时留意喷嘴出口， 请勿倒行，以免被绊倒。
务必在从背部卸下机具前关闭发动机。
4
BR 350, BR 430
中文
操作技术
为尽可能缩短吹扫时间，在开始吹扫之 前，可使用耙子及扫帚松动污物颗粒。
建议通过以下操作技术避免空气污染： – 视需要打湿待清理表面，以免造成
过多扬尘。
– 吹扫颗粒时请勿朝向旁观者，特别
是朝向儿童、宠物、打开的窗户或 刚洗过的车辆。 在这类情况下应格 外小心。
– 将吹扫出的碎屑倒入垃圾箱 - 请勿
将其吹至邻近的场地上。 建议通过以下操作技术避免产生噪声： – 仅在合理的时段操作动力工具 - 避
免在清晨、深夜或午休期间扰民。
遵守当地作息时间。 – 以能够完成任务的最低发动机转速
操作鼓风机。 – 开始工作前检查鼓风机。 要特别注
意消声器、进气口和空气过滤器。
振动问题
长时间使用动力工具可能会因振动而造 成手部血液循环障碍 （白手指病）。
如今尚无法确定一个普遍适用的使用时 间，因为它取决于多方面的因素。
使用时间可以因下列因素而延长：
– 注意手部保暖 – 工作间歇
使用时间因下列因素而缩短： – 操作者自身血液循环不良 （症状：
手指经常冰凉、发麻）。
– 外界温度低。 – 握力大小 （握力大时会影响血液循
环）。
经常长时间使用机具的人应该仔细观察 手部的情况。如果出现上述症状 （例如 手指发麻），则应及时就医。
保养与维修
定期维修机器。请勿尝试本说明书中没 有提及的保养或维修工作。其他所有工 作应由服务经销商完成。
STIHL 建议只由经 STIHL 授权的服务经 销商进行保养与维修工作。STIHL 授权 经销商有机会参加定期的培训课程，并 可以获得机器改进的最新技术信息。
为避免出现事故及损坏机具，只可选用 高品质备用零件。如果您对此尚存疑 问，请咨询服务经销商。
STIHL 推荐使用 STIHL 原产配件。这些 配件专门针对您的型号进行设计，其性 能可以满足您的作业要求。
为减少受伤的危险，在进行任何维护、 修理或清洁机具前请务必关闭发动机。 例外情况：调节化油器和怠速。
只有在拔除火花塞插头或旋松火花塞， 才可以使用起动绳起动发动机，否则可 能因为火花而引发火灾。
请勿在明火附近维修或存储机具。 定期检查油箱盖有无漏损。 仅使用 STIHL 认可的火花塞并确保其状
况良好，请参阅 “ 技术规格 ”。 检查点火导线 （绝缘良好、连接牢
固）。
检查消声器状态。 为避免发生火灾或损坏听力，如果消声
器损坏或缺失，请勿操作机具。 不要碰触灼热的消声器，以免烫伤。 振动大小受减振元件状态的影响，请定
期检查减振元件。 排除故障前请关闭发动机。
5
中文
0009BA002 KN
1
2
0009BA003 KN
3
4
2
3
0009BA004 KN
4
0009BA027 KN
0009BA005 KN
6
5
5
3
0009BA006 KN
7
0009BA007 KN
5
7
装配机具
提供的配件包内含组合扳手和螺丝刀。

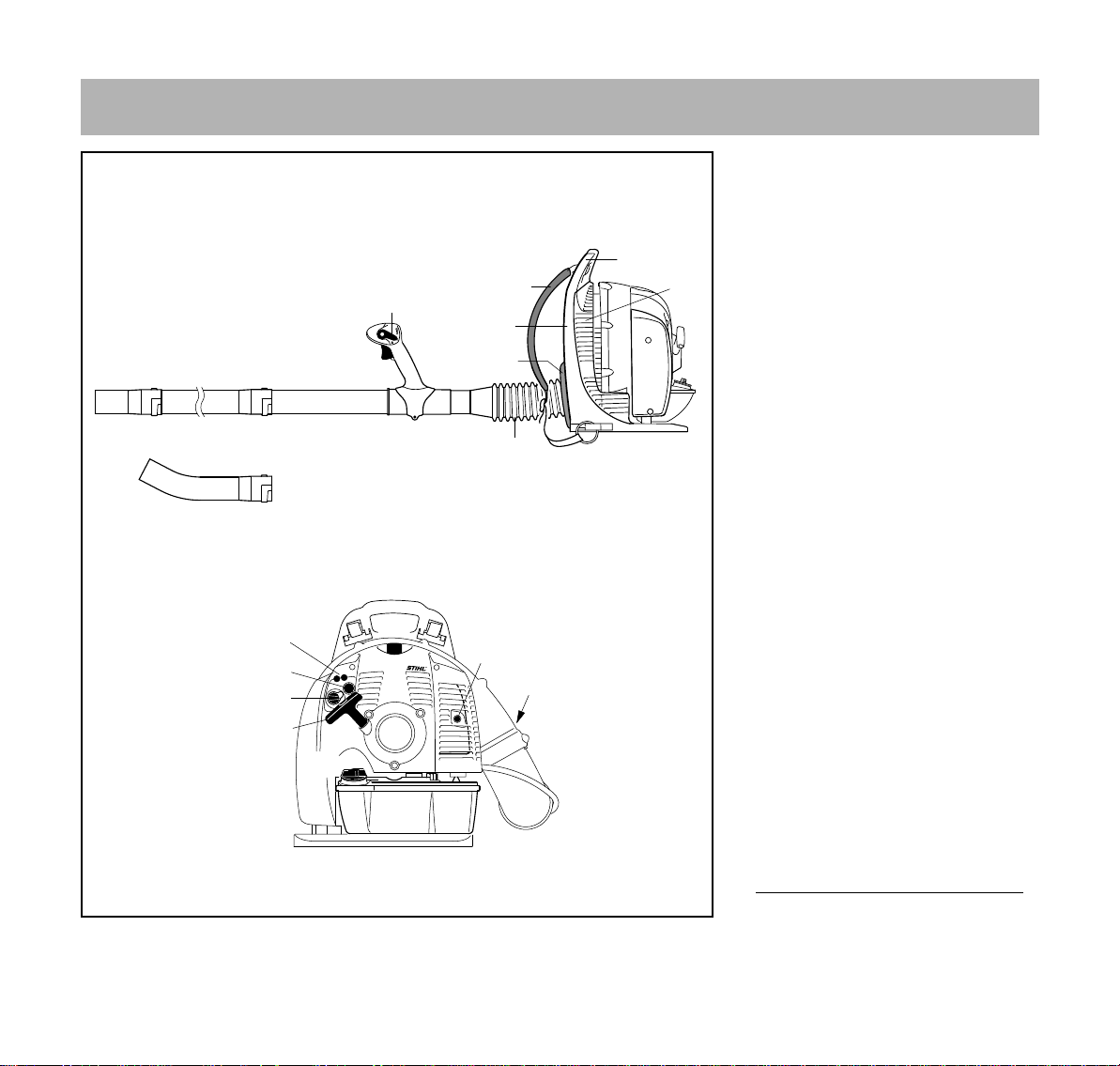

BR 350 鼓风机管
将褶形软管安装在弯管上
N 将滑动环 (2) 分开，推到弯管 (1)
上。
N 将褶形软管 (4) 推到滑动环 (2) 上，
直至无法推动。
N 将软管夹 (3) 如图所示放置到位。
N 旋紧螺钉 （箭头所示）。
安装鼓风机管和喷嘴
安装控制把手
N 拉开控制把手 (7) 上的夹紧装置端
部，将其推到褶形软管 (4) 的端头 上。
N 将油门线装入软管夹 (3) 上的固定器
中。
调整控制把手 N 将机具放在背上并调整背带 - 请参
阅 “ 调整背带 ”。
N 打开软管夹 (3)，将其装在褶形软
管(4) 上。
N 合上软管夹 (3) - 使翼片卡入凹槽。
N 安装鼓风机管 (5) 和喷嘴 (6)。
6
N 将鼓风机管 (5) 推到褶形软管 (4)
中，直至无法推动。
N 将控制把手 (7) 沿管道移至最适当的
位置。
N 旋紧控制把手 (7) 上的螺钉。
BR 350, BR 430
中文
452BA101 KN
1
2
3
452BA102 KN
1
2
452BA096 KN
1
2
3
2
1
452BA108 KN
3
452BA109 KN
2
1
4
3
2
452BA103 KN
5
6

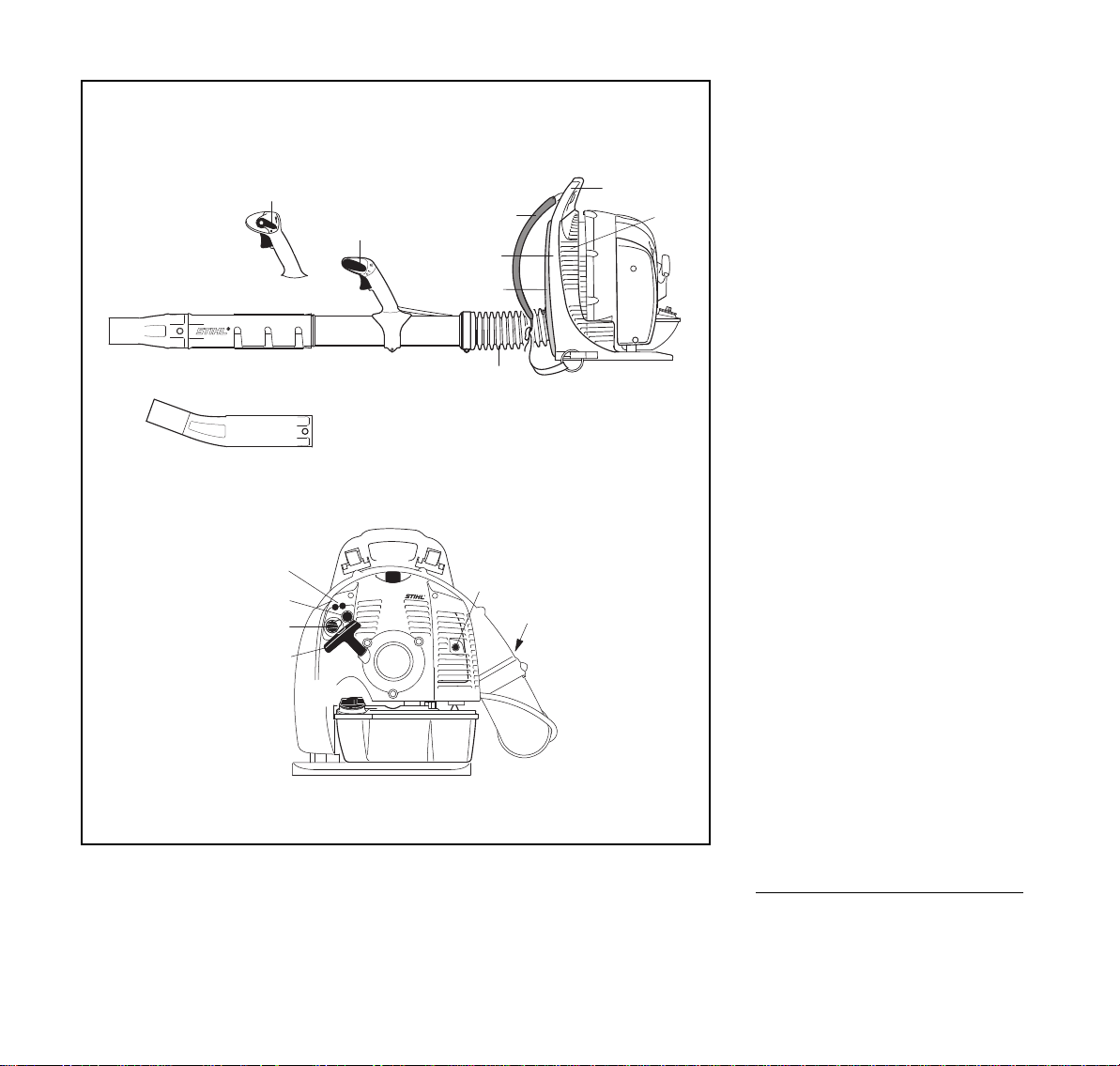

BR 430 鼓风机管
安装控制把手
N 拉开夹紧装置的两个部分。 N 将控制把手 (1) 推到鼓风机管 (2)
上。
N 将控制把手 (1) 与管的接缝对齐 - 如
图所示。 N 用螺钉 (3) 固定控制把手 (1)，使其
仍能在鼓风机管 (2) 上移动。
安装鼓风机管
N 根据您的体形与臂长：将鼓风机
管 (1) 向上推到鼓风机管 (2) 上对应 的标记处。
N 按照箭头所指方向旋转鼓风机
管 (1)，将其插入长孔 (3) 中。
安装软管夹和褶形软管
N 将软管夹 (1) （带油门线固定器）推
到弯管 (3) 上 - 定位标记必须朝左。
N 将褶形软管 (2) 推到弯管 (3) 上。
N 将软管夹 (1) 推到褶形软管 (2) 上。 N 将软管夹 (1) 和弯管 (3) 上的定位标
记对齐 - 螺钉槽朝下。
N 使用螺钉 (4) 固定软管夹 (1)。
N 将软管夹 (5) （不带油门线固定器）
推到弯管 (6) 上 - 定位标记必须朝 右。
N 将鼓风机管 (6) 推到褶形软管 (2)
中。
7
中文
2
5
452BA104 KN
6
7
3
1
2
452BA111 KN
3
1
2
452BA112 KN
3
452BA110 KN
1
2
452BA100 KN
N 将软管夹 (5) 推到褶形软管 (2) 上。 N 将软管夹 (5) 与鼓风机管 (6) 对齐 -
如图所示。 N 使用螺钉 (7) 固定软管夹 (5)。 安装喷嘴
N 将喷嘴 (1) 推到鼓风机管 (2) 上，使
其卡在凸点 (3) 上。 卸下喷嘴
调整控制把手 N 将机具放在背上并调整背带 - 请参
阅 “ 调整背带 ”。
N 将控制把手 (1) 沿鼓风机管 (2) 移至
最适当的位置。
N 使用螺钉 (3) 固定控制把手 (1)。
喷嘴上的磨损标记
操作过程中喷嘴前端会因与地面摩擦接 触而磨损。当磨损程度达到磨损标记 时，请更换喷嘴。
安装运输辅助装置 存储或运输机具时：
N 将尼龙粘扣带固定到鼓风机管上，
拉动气门片穿过搭扣。
N 按照箭头所指方向旋转喷嘴 (1) 直到
遮住凸点 (3)。 N 将喷嘴 (1) 从鼓风机管 (2) 中拔出。
8
N 使用套管 (5) 将油门线 (4) 固定到固
定器 (6) 上。
N 将鼓风机管固定在背板的把手上。
BR 350, BR 430
中文
0009BA008 KN
373BA003 KN
373BA004 KN
调整油门线
机器装配后或长时间运行后，可能有必 要重新调整油门线。
仅当机具正确组装完毕后方可调整油门 线。
N 将油门设置到满负荷位置，直至无
法转动。 N 按照箭头所指方向小心地旋转油门
上的螺钉拧紧，直至感觉到初阻
力。然后将其再旋转一整圈。
调整背带
调整背带
N 向下拉动背带端头以束紧整个背
包。
松开背带
N 抬起滑动调节器的突片。 N 调节背带以使背板适当并稳固地贴
紧背部。
燃油
发动机必须用汽油和机油的混合物驱 动。
警告
出于健康考虑，请避免皮肤直接与汽油 接触或吸入汽油挥发物。
STIHL MotoMix
STIHL 推荐使用 STIHL MotoMix。 此种 即用燃料混合物不含苯和铅，辛烷值较 高，并可确保混合比始终正确。
STIHL MotoMix 采用 STIHL HP Ultra 二 冲程发动机油，可显著延长发动机的使 用寿命。
MotoMix 并非在所有市场都可买到。
燃料的混合
注意
不适合的燃料或润滑剂及不正确的混合 比例都会对发动机造成严重破坏。 劣质 汽油或机油可能损坏发动机、密封圈、 导管和油箱。
汽油
只能使用最小辛烷值为 90 的含铅或无铅 高品质品牌汽油。
有触媒转化器的机具必须使用无铅汽 油。
注意
使用数箱含铅汽油后，触媒转化器的性 能就会明显下降。
9
中文
0002BA086 KN
0002BA091 KN
如使用乙醇含量超过 10% 的汽油，可能 会造成带有手动调节化油器的发动机出 现运转问题，因此该类汽油不得用于此 类发动机。
配有 M-Tronic 的发动机使用乙醇含量达 25% (E25) 的汽油可全功率运行。
机油
只允许使用优质二冲程机油 - 首选 STIHL HP、HP Super 或 HP Ultra，因 其专门针对 STIHL 发动机配制， HP Ultra 可以保证高性能，发动机具有 较长的使用寿命。
上述发动机油并非在所有市场都可买 到。
对于配备了触媒转化器的机型，其混合 燃料仅能使用 STIHL 50:1 二冲程机油。
混合比
STIHL 50:1 二冲程机油： 50 份汽油 + 1 份机油
示例
汽油 STIHL 50:1 发动机油 公升 公升 (ml)
10.02(20) 5 0.10 (100) 10 0.20 (200) 15 0.30 (300) 20 0.40 (400) 25 0.50 (500)
N 使用符合规定的容器来存放燃料。
先将机油倒入油桶，再加入汽油并
充分混匀。
燃料的储存
只能将燃料盛装在符合规定的安全燃料 容器中，并置于干燥、阴凉、安全的位 置以防止光照和日照。
混合燃料会老化 - 仅配制可供数周使用 的量。 混合燃料存放时间不得超过 30 天。 若暴露于光照、日照下或处于温度 过高、过低的环境中，混合燃料会很快 失效。
STIHL MotoMix 可存放 2 年，不会有任 何问题。
N 给机具加油前，先将油桶中的混合
物彻底摇匀。
警告
桶内可能会积聚压力，打开时应小心。 N 应时常对油箱和油桶进行彻底清
洗。
请遵照当地法规和环境要求正确处理剩 余燃料和清洗用过的废液。
加油
准备工作
N 加油前，将油箱盖和附近区域擦干
净，以防止脏污进入油箱内。
N 放置好机具，使油箱盖朝上。 出厂时动力工具已装有螺旋式或卡口式
油箱盖。
卡口式油箱盖
10
BR 350, BR 430
中文
0002BA092 KN
0002BA014 KN
2.
1.
0002BA015 KN
2.
1.
002BA447 KN
002BA448 KN
螺旋式油箱盖
打开卡口式油箱盖
警告
切勿使用工具打开卡口式油箱盖。否则 可能会损坏油箱盖并导致汽油泄漏。
关闭卡口式油箱盖
N 将盖子放在油箱开口上，然后旋转
至滑入到位。
N 用手将油箱盖按至最低位置，然后
顺时针旋转 （约 1/8 圈）至卡紧。
打开螺旋式油箱盖
关闭螺旋式油箱盖
N 将盖子置于开口处。 N 将油箱盖顺时针旋转直至停止并用
手尽可能拧紧。
N 将卡口式油箱盖按至最低位置，逆
时针旋转 （约 1/8 圈）将其拆下。
注入燃油
加油时注意不要让油洒在外面，也不要 加得太满。STIHL 推荐您使用 STIHL 加 油用油箱嘴 （专用配件）。
N 逆时针旋转油箱盖，直至可将其从
油箱开口取下。
N 取下盖子。
注入燃油
加油时注意不要让油洒在外面，也不要 加得太满。 STIHL 推荐使用 STIHL 加油 喷嘴 （专用配件）。
11
中文
2
1
0009BA009 KN
2
1
0009BA010 KN
452BA122 KN
1
2
0009BA011 KN
0009BA021 KN
起动前须知
注意
在发动机停止和启动前，检查背板与驱 动机构间的空气入口是否有堵塞，必要 时还应进行清理。
设置操纵杆的功能
动力工具配备不同类型的控制把手。
运转位置 F 发动机运转或准备起动。油门 (2) 可移
至任何位置。 关闭发动机 † 点火装置受阻，发动机停止。设置操纵
杆 (1) 不锁定在该位置，而会弹回运转 位置 F。
固定油门
油门 (2) 可锁定在任何位置： 要解除锁定： N 将设置操纵杆 (1) 扳回运转位置 F。
运转位置 F 发动机运转或准备起动。油门 (2) 可移
至任何位置。 关闭发动机 † 点火装置受阻，发动机停止。设置操纵
杆 (1) 不锁定在该位置，而会弹回运转 位置 F。
锁定位置 C 油门 (2) 可锁定在三个位置：1/3 油门、
2/3 油门和满负荷油门。要解除锁定，可 移动设置操纵杆 (1) 返回正常运转位 置 F。
起动 / 关闭发动机
起动发动机
N 遵守安全预防措施。
注意
在清洁无尘的表面起动机具，以确保不 吸入灰尘。
N 设置操纵杆必须位于 F
12
BR 350, BR 430
中文
0009BA012 KN
H
LA
L
0009BA013 KN
0009BA014 KN
0009BA028 KN
0009BA016 KN
0009BA022 KN
0009BA017 KN
N 按压燃油泵泡至少 8 次，即使油泵
泡内充满燃油。
发动机处于冷却状态 （冷起动）
N 按下风门旋钮，将其旋至 c.
发动机处于温热状态 （热起动）
N 按下风门旋钮，将其旋至 o. 发动机已在运转但温度仍偏低时也应使
用此设置。
起动
N 将机具平稳地放在地面上，并确保
喷嘴出口附近没有旁观者。
N 确保有稳固的立足点：用左手握紧
机具的同时用一只脚抵住底板以防 止其滑动。
N 右手缓慢拉动起动手柄直至您感觉
到它已到达啮合位置，然后用力快 速拉动。不要将起动绳完全拉至尽 头 – 否则可能会将其拉断。
N 请勿让起动手柄自由弹回。应缓慢
地将其导回到机壳中，以便起动绳 可很好地卷起来。
N 继续拉绳起动，直到发动机运转。
发动机起动后
N 操作油门。
N 操作油门时，风门旋钮会自动返回
运转位置 e。
如果外界温度很低 N 稍微加大油门，使发动机预热片
刻。
13
中文
0009BA018 KN
0009BA023 KN
停止发动机
N 按 † 方向扳动设置操纵杆，发动机
停止，设置操纵杆弹回开启位置。
其他起动说明
燃油箱彻底耗空 N 加油后，按压手动燃油泵泡至少 5
次 - 即使油泵泡内已充满燃油。
N 根据发动机的冷热程度调节风门旋
钮。
N 起动发动机。
操作说明
工作时
在发动机以最大油门长时间运转后，可 让其空转一小段时间，以便冷却空气流 释放发动机中的大部分热量。 此举可帮 助避免安装于发动机上的部件 （点火装 置、化油器）出现热过载。
工作结束后
短期存放： 让发动机冷却。 将机具置于 干燥处，远离火种，直至需要再次使 用。 欲延长其使用寿命 - 请参阅 “ 机具的 存放 ”。
发动机在冷起动位置 c 或在加速时熄 火
N 将风门旋钮旋至 o 并继续转动，直
至发动机运行。 发动机在热起动位置 o N 将风门旋钮旋至 c 并继续转动，直
至发动机运行。 如果发动机未起动
N 检查所有设置是否正确。 N 检查油箱内是否有燃油并视需要加
油。
N 检查火花塞插头是否正确连接。 N 重新执行起动程序。
14
BR 350, BR 430
中文
1
0002BA088 KN
1
2
0002BA089 KN
3
0002BA082 KN
H
L
更换空气过滤器
用脏了的空气过滤器降低发动机的功 率、增大耗油量，并使发动机起动困 难。
如果发动机功率明显下降
N 取下过滤元件 (3)。 N 更换脏污或损坏的过滤器。 N 将新过滤器安装在过滤器壳体中。 N 安装过滤器盖。 N 插入螺钉并将其拧紧。
调节化油器
重要说明
出厂时化油器已完成标准设置。 在大多数操作条件下，该设置能提供最
合适的燃料和空气的比例。
准备工作
N 关闭发动机。 N 检查空气过滤器，必要时进行清洁
或更换。
N 检查是否正确调整油门线，如果必
要，请重新调整，请参阅 “ 调整油 门线 ” 一章。
N 检查消声器中的防火花格栅 （并非
所有型号，视具体国家 / 地区而 定），并视需要进行清洁或更换。
标准设置
N 将旋钮旋至 c。 N 拧松螺钉 (1)。 N 取下过滤器盖 (2)。
N 逆时针转动高速调节螺钉 (H) 直至
停止 （不要多于 3/4 圈）。
N 顺时针转动低速螺钉 (L) 直至停止，
然后将其向回转 3/4 圈。
15
中文
0002BA083 KN
LA
L
2
0002BA049 KN
怠速调节
N 执行标准设置。 N 起动并预热发动机。
发动机在空转状态下停止转动 N 顺时针缓慢旋转怠速螺钉 (LA) 直至
发动机顺畅运行。
空转状态不稳定、即使 LA 螺钉已设定 正确发动机仍会停转、加速性能较差
怠速设置过低 N 逆时针旋转低速螺钉 (L) （不要拧到
停止位置），直到发动机平稳地运
转及加速。
N 执行标准设置。 N 预热发动机。 N 顺时针轻轻转动高速螺钉 (H) （调
低）- 不要拧过停止位置。
注意
从高海拔地区返回后，将化油器重置为 标准设置。
如果混合比调得过低，就会存在由于润 滑不足和过热而造成发动机损坏的危 险。
火花塞
N 如果发动机功率下降、难以起动或
怠速运转不良，请先检查火花塞。
N 火花塞工作约 100 小时后需进行更
换 – 如果电极烧毁程度严重，则要 提前更换。仅允许使用 STIHL 许可 的屏蔽型火花塞 – 请参阅 “ 技术规 格”。
取出火花塞
N 垂直拔出火花塞插头 (1)。 N 旋出火花塞 (2)。
空转时转数不匀
空转配比太高 N 顺时针旋转低速螺钉 (L) （不要拧到
停止位置），直到发动机平稳地运
转及加速。 每次修正低速螺钉 (L) 后，通常均需更
改怠速螺钉 (LA) 的设置。
在高海拔地区工作时进行微调
如果对发动机运行情况不满意，则可能 需要对设置进行微调：
16
BR 350, BR 430
中文
000BA039 KN
A
1
000BA045 KN

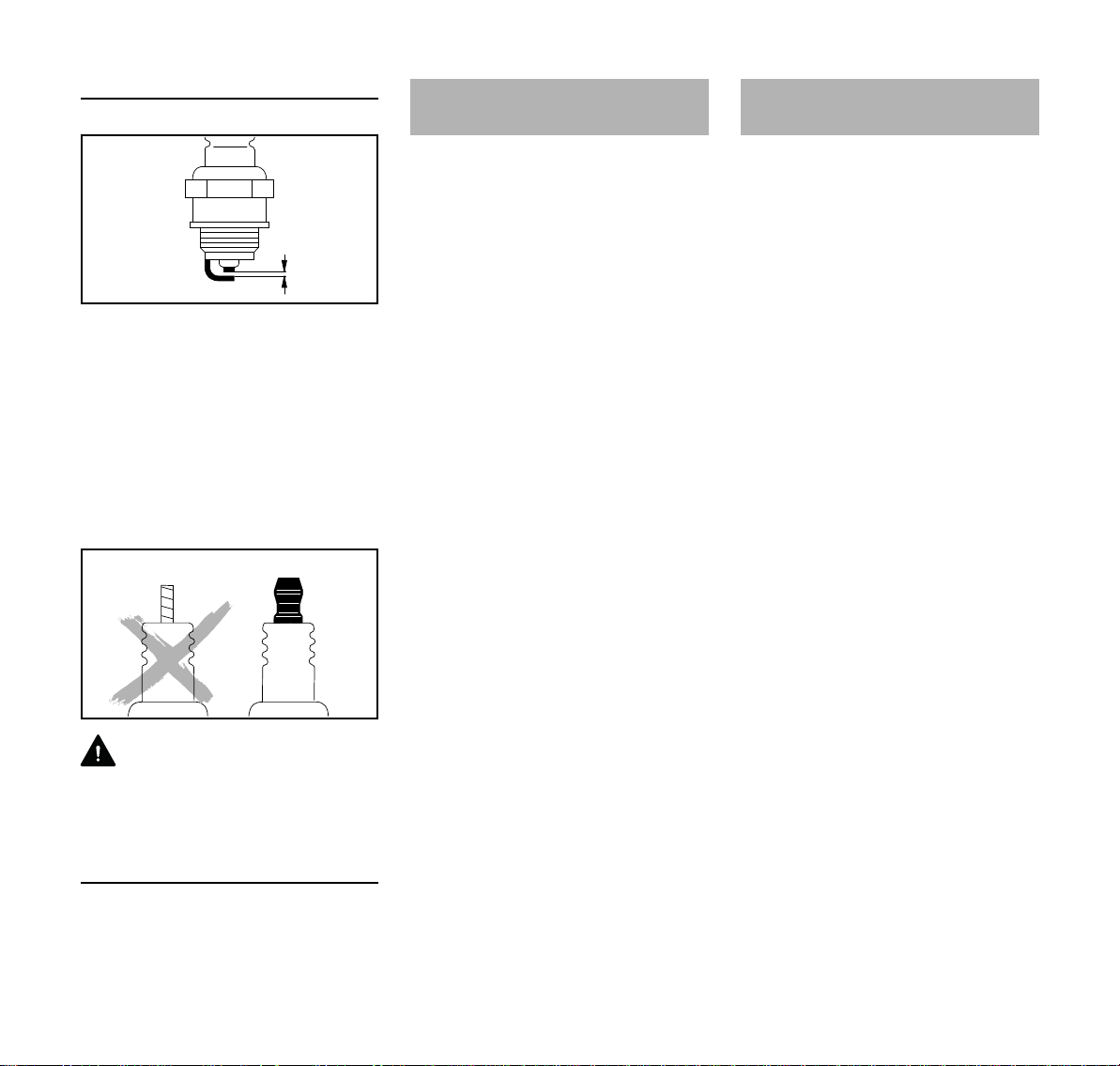

检查火花塞
N 清洁有脏污的火花塞。 N 检查电极间隙 (A)，必要时进行重新
调整 – 请参阅 “ 技术规格 ”。 N 排除使火花塞受污染的故障。 可能的原因有：
– 混合燃料中的机油过多。 – 空气过滤器脏污。 – 机具工作环境条件差。
发动机运转性态 机具的存放
在空气过滤器清洁并已恰当调整化油器 的情况下，如果运转性态仍无法让人满 意，则原因可能在于消声器。
由服务经销商检查消声器是否受到污染
（碳化）。
STIHL 建议只由经 STIHL 授权的服务经 销商进行保养与维修工作。
工作间歇时间为三个月或更长时间 N 在通风良好的地方将燃油箱倒空，
并进行清洁。
N 根据当地的环境要求正确处理废弃
燃油。
N 在化油器变干前始终运行发动机，
以防止化油器膜片粘在一起。
N 彻底清洁机具 - 特别是汽缸冷却肋
片和空气过滤器。
N 将机具存放于干燥处、高处或可上
锁位置，远离儿童或其他未经授权 的人员。
警告
如果火花塞装有可分离的紧固螺母 (1)， 则应对好螺纹并将其拧紧 ,以免产生火 花或起火。
安装火花塞
N 将火花塞拧紧，安装火花塞插头并
将其用力按下。
17
中文
保养与维护
下面所列举的时间间隔以正常的作业条件为前提。如果操作环境十分恶劣 （如灰尘 浓密的工作区域等）以及每日作业时间更长，则应缩短规定的时间间隔。
开始工作前
结束工作后或每天
每次加油结束后
每周
整机
控制把手 检查运行情况 XX
空气过滤器
手动燃油泵 （如已安装）
燃油箱内的吸油头
燃油箱 清洁 X
化油器
火花塞
冷却吸入槽
所有可以拧到的螺钉和螺母 （非调节螺 钉）
防振元件
目视检查 （外部状况、密封） XX
清洁 X
清洁 X
更换 X
检查 X
由服务经销商维修
由服务经销商
由服务经销商1)更换 XX
检查怠速调节 XX
调节怠速 X
调节电极间隙 X
每使用 100 小时后更换
目视检查 X
清洁 X
重新拧紧 X
检查 XXX
由服务经销商
1)
1)
检查 X
1)
更换 X
每月
每 12 个月
出现故障时
有损坏时
X
需要时
18
BR 350, BR 430
中文
下面所列举的时间间隔以正常的作业条件为前提。如果操作环境十分恶劣 （如灰尘 浓密的工作区域等）以及每日作业时间更长，则应缩短规定的时间间隔。
开始工作前
结束工作后或每天
每次加油结束后
每周
每月
每 12 个月
出现故障时
有损坏时
鼓风机空气入口格栅
油门线 调节 X
安全标签 更换 X
1)
STIHL 推荐授权的 STIHL 维修经销商。
检查 XX
清洁 X
需要时
19
中文
最小化磨损和避免损坏
遵守本说明书中的指示，可避免对动力 机具造成不必要的磨损和损坏。
必须按本手册中的指示小心谨慎地操 作、维护和存放动力机具。
操作者如果不遵守本说明书中的安全预 防措施、操作及维修指示而导致损坏， 则必须由操作者全权负责。其中特别包 括：
– 未经 STIHL 公司许可对产品进行改
装或改造。 – 使用未经认可、不适合本产品或质
量低劣的工具或配件。
– 将产品用于设计目的以外的用途。 – 将产品用于运动或竞赛。 – 在零件有缺陷的情况下使用本产品
而造成的连带损坏。
保养工作
必须定期执行 “ 维护保养计划 ” 一章中 所述的全部操作。如果这些操作无法由 所有者完成，则应由服务经销商完成。
STIHL 建议只由经 STIHL 授权的服务经 销商进行保养与维修工作。STIHL 授权 经销商有机会参加定期的培训课程，并 可以获得机器改进的最新技术信息。
如果未按指定说明执行这些维护操作， 操作者必须自行负责任何可能发生的损 坏。这些零件包括：
– 由于疏忽或缺乏维护 （例如空气和
油箱过滤器）、化油器调整不当或 没有正确清理冷却空气进口 （吸入 口、汽缸冷却肋片）而损坏发动 机。
– 由于不合规定的存放方式而造成侵
蚀及其他由此而造成的损坏。
– 由于使用质量低劣的备用零件而造
成的机具损坏。
容易磨损和耗损的零件
即使按规定要求使用，动力工具的某些 零件也会有正常的磨损和损耗，因此必 须根据零件的型号及使用情况，及时予 以更换。这些零件包括：
– 过滤器 （空气、燃料） – 起动装置 – 火花塞 – 减振系统的减振元件
20
BR 350, BR 430
主要部件
6
3
4
9
14
11
12
0009BA029 KN
10
1
2
7
5
BR 350
21
#
19
15
16 17
22
13
18
8
20
中文
1 直喷嘴 2 弯曲喷嘴 3 鼓风机管 4 鼓风机管 5 控制把手 6 油门 7 设置操纵杆 8 褶形软管 9 背垫 10 背板 11 背带 12 搬运把手 13 入口格栅 14 过滤器盖 15 化油器调节螺钉 16 手动燃油泵 17 风门旋钮 18 起动手柄 19 油箱盖 20 燃油箱 21 火花塞插头 22 消声器 # 序列号
1)
1)
1)
非所有型号，视具体国家 / 地区而 定
21
中文
19
22
21
3
4
5
9
8
13
#
14
11
12
20
18
15
16 17
0000-GXX-0002-A1 ST
10
1
2
6
BR 430
6
7
5
7
1 直喷嘴 2 弯曲喷嘴 3 鼓风机管 4 鼓风机管 5 控制把手 6 油门 7 设置操纵杆 8 褶形软管 9 背垫 10 背板 11 背带 12 搬运把手 13 入口格栅 14 过滤器盖 15 化油器调节螺钉 16 手动燃油泵 17 风门旋钮 18 起动手柄 19 油箱盖 20 燃油箱 21 火花塞插头 22 消声器 # 序列号
1)
1)
22
1)
非所有型号，视具体国家 / 地区而 定
BR 350, BR 430
中文
技术规格
发动机
STIHL 单缸、二冲程发动机
排量： 63.3 cm 汽缸直径： 48 mm 活塞冲程： 35 mm 怠速： 3,000 rpm 发动机功率依据
ISO 7293： BR 350： 2.1 kW (2.8 bhp) BR 430： 2.9 kW (3.9 bhp)
点火系统
电子式磁电点火
火花塞 （电阻器类 型）： NGK BPMR 7 A
电极间隙： 0.5 mm
燃油系统
3
鼓风性能
BR 350
吹力 17 N 空气速度： 75 m/s 空气流量： 740 m 最大空气速度 90 m/s 无鼓风机管装置的最大气流
速度： 1150 m
BR 430
吹力 26 N 空气速度： 82 m/s 空气流量： 850 m 最大空气速度 98 m/s 无鼓风机管装置的最大气流
速度： 1300 m
重量
净重： BR 350： 10.1 kg BR 430： 10.3 kg
声功率级 L
依据 DINEN15503:2010
weq
BR 350： 106 dB(A) BR 430： 108 dB(A)
3
/h
3
/h
振动测量 a DIN EN 15503:2010
标准型号
hv,eq
依据
右把手 BR 350： 3.9 m/s BR 430： 2.5 m/s
3
/h
带车把式把手的型号
2
2
左把手 右把手
3
/h
BR 350： 2.5 m/s BR 430： 2.5 m/s
2
2
2.5 m/s
2.5 m/s
2
2
符合条例 2006/42/EC 的声压级和声功 率级 K-因数为 2.5 dB(A) ；符合条 例 2006/42/EC 的振动测量 K-因数为
2
2.0 m/s
。
REACH
带有一体式燃油泵的全程隔膜化油器
燃油箱容积： 1700 cc (1.7 l)
噪声和振动数据
噪音和振动系在空转和最大速率之比为 1:6 的状态下测得。
有关 《振动指令 2002/44/EC》 (Vibration Directive 2002/44/EC) 的合规 详情，请参阅 www.stihl.com/vib/
声压级 L
依据 DIN EN 15503:2010
peq
BR 350： 98 dB(A) BR 430： 101 dB(A)
REACH 是针对化学品注册、评估、许 可和限制的一项 EC 法规与标准。
有关 REACH 法规 (EC) No. 1907/2006 的合规信息，请参阅 www.stihl.com/reach。
23
中文
000BA073 KN
保养与维修 报废处理
该机具的操作者只许执行本说明书中所 介绍的维修和保养工作。其他所有修理 工作均必须由服务经销商完成。
STIHL 建议只由经 STIHL 授权的服务经 销商进行保养与维修工作。STIHL 授权 经销商有机会参加定期的培训课程，并 可以获得机器改进的最新技术信息。
修理机具时，只能使用经 STIHL 许可能 够用于该动力工具或技术规格等同的配 件。为避免出现事故及损坏机具，只可 选用高品质备用零件。
STIHL 推荐使用 STIHL 原产配件。 辨认 STIHL 原产配件的方法：STIHL 配
件代号、 { 标识以及 STIHL 的 配件标志 K （在较小配件上可能会单 独出现这个标志）。
请遵守各自国家 / 地区有关废物处理的 法令法规。
不得将 STIHL 产品丢弃到垃圾桶中。 应 将相关产品、配件和包装送至允许的废 物处理站进行环保回收。
有关废物处理的最新信息，请联系 STIHL 服务经销商。
EC 一致性声明
ANDREAS STIHL AG & Co. KG Badstr.115 D-71336 Waiblingen
确认以下所介绍的产品
机名： 鼓风机 商标： STIHL 机型： BR 350
BR 430 序列号标识： 4244 排量： 63.3 cc
符合条例 2006/42/EC、2004/108/EC 及 2000/14/EC 的实施规定，并根据生产时 有效版本的以下标准开发和生产：
EN ISO 12100、EN 15503、 EN 55012、EN 61000-6-1
测得的和所保证的声功率级根据条例 2000/14/EC 附录 V，应用标准 ISO 11094 确定。
测得的声功率级
BR 350： 105 dB(A) BR 430： 107 dB(A)
保证的声功率级
24
BR 350： 107 dB(A) BR 430： 109 dB(A)
技术资料保存在： ANDREAS STIHL AG & Co. KG
Produktzulassung （产品许可管理部 门）
制造年份及序列号见产品所示。
BR 350, BR 430
完成于 Waiblingen，2014 年 8 月 20 日 ANDREAS STIHL AG & Co. KG
Thomas Elsner 技术服务部主管
中文
25
0458-456-4221-D
chinesisch
V
www.stihl.com
*04584564221D*
0458-456-4221-D
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
