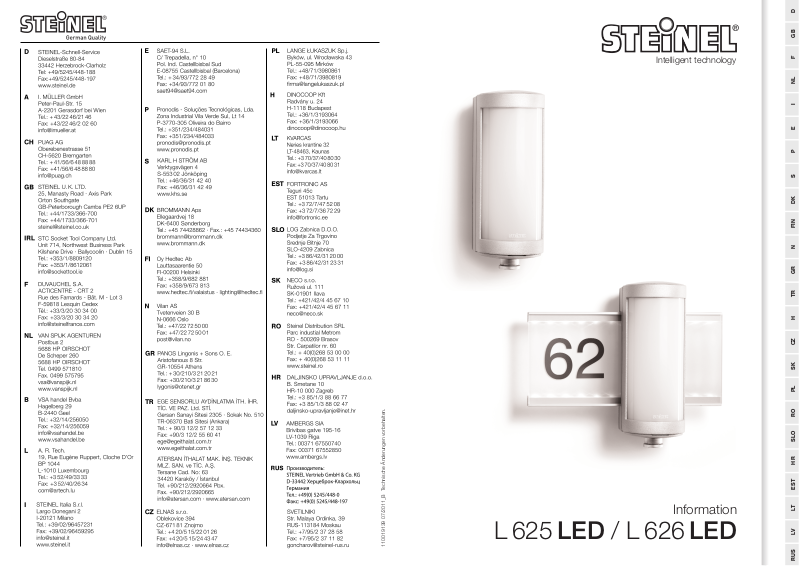

110019139 07/2011_B Technische Änderungen vorbehalten.

Intelligent technology

Information

L625LED /L626LED

- 3 -

L 625 LED

- 2 -

L 626 LED

- 4 - - 5 -

L 625 LED

- 7 -

L 625 LED / L 626 LED

- 6 -

L 625 LED / L 626 LED

< 8 m

Installation

Der Montageort sollte mindestens 50 cm von einer anderen Leuchte entfernt sein, da Wärmestrahlung zur Auslösung des Systems führen kann. Um die angegebene Reichweite von 8 m zu erzielen, sollte die Montagehöhe ca. 1,8 – 2,8 m betragen.

Anschluss der Netzzuleitung (s. Abb.)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz oder braun) N = Nullleiter (meistens blau) PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder

Gerätebeschreibung

 Leuchtenglas  Glassicherungsschraube  Leuchtengehäuse  Wandhalter  Dichtstopfen  Netzanschluss Zuleitung Unterputz  Netzanschluss Zuleitung Aufputz

Nur L 625 LED:

 LED-Leuchtscheibe, 180° drehbar, je nach Montage

rechts oder links der Haustür

 Verschiebbarer Halter für LED-Leuchtscheibe zum

Justieren der Scheibe für 3-stellige Ziffern.

Montageanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihrer neuen STEINEL-SensorLeuchte entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde.

Sicherheitshinweise

■ Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

■ Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb. Wir wünschen Ihnen viel Freude an Ihrer neuen STEINEL-SensorLeuchte.

■ Bei der Installation der SensorLeuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (

-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)

 Anschluss LED-Leuchtscheibe über Steckverbin-

dung an Leuchtengehäuse

 Sensoreinheit (entnehmbar zur komfortablen

Funktionseinstellung)

 Rastnase zum Entnehmen der Sensoreinheit  Zeiteinstellung  Dämmerungseinstellung  Programmeinstellung  Das Prinzip  Justierung Erfassungsbereich  Dauerlichtfunktion

spannungsfrei schalten. Phase (L), Nullleiter (N) und Schutzleiter (PE) werden an die Lüsterklemme angeschlossen.

Hinweis: In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten montiert sein. Für die Funktion Dauerlicht ist dies Voraussetzung (s. Kapitel Dauerlichtfunktion) .

Achtung: Die Leuchte darf erst nach vollständigem Zusammenbau an das Netz angeschlossen werden, um die Erdung aller Metallteile zu gewährleisten.

- 8 -

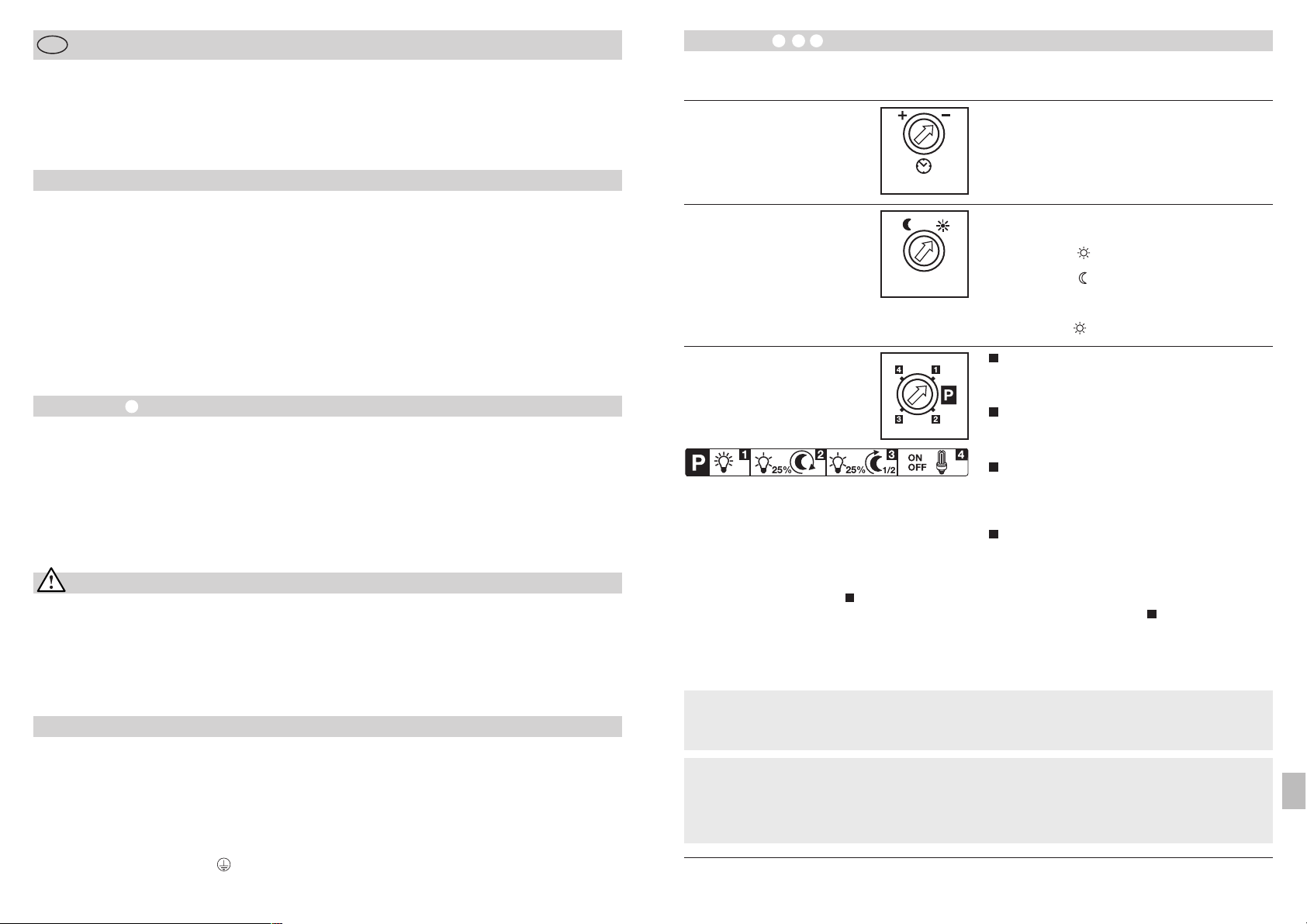

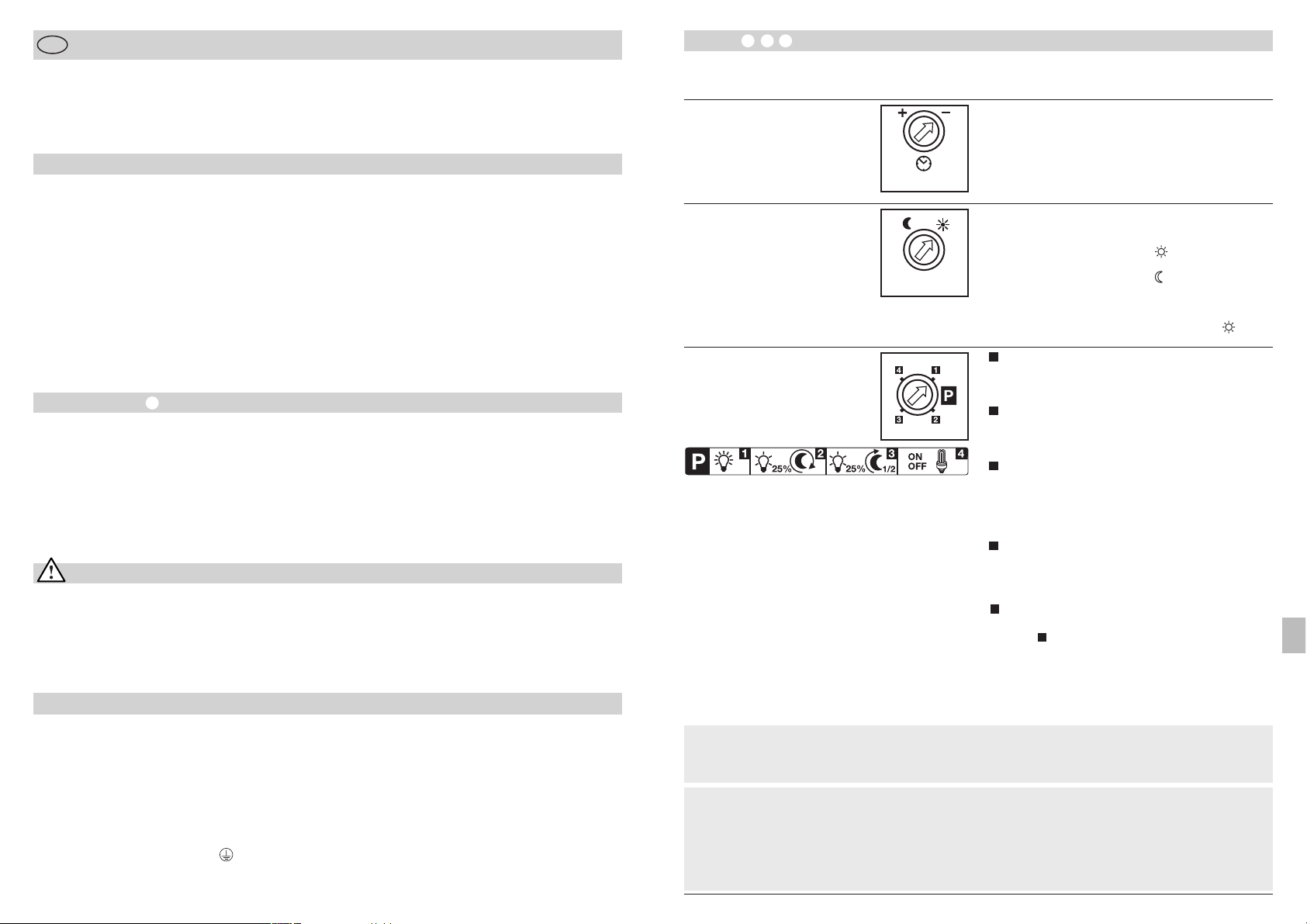

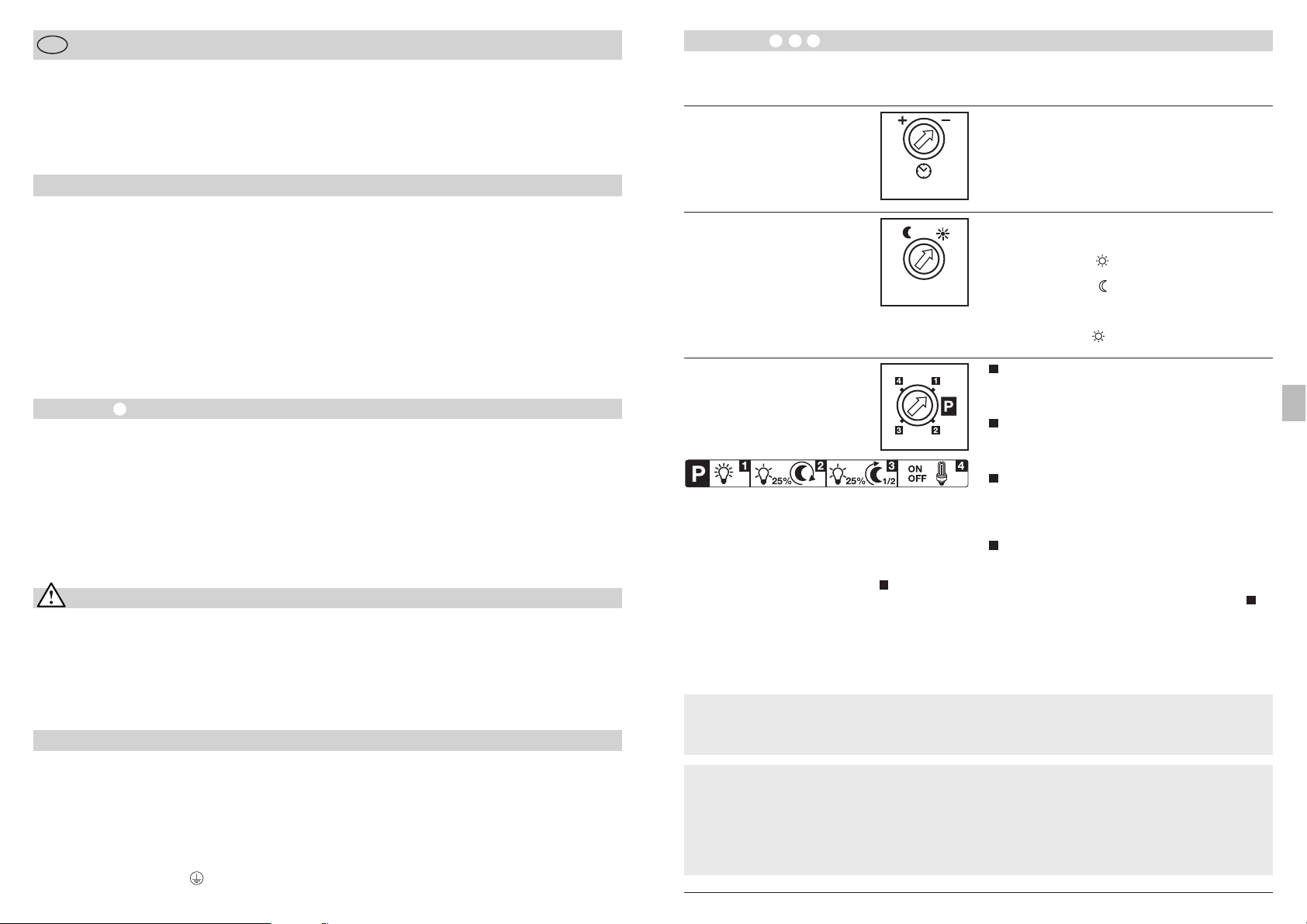

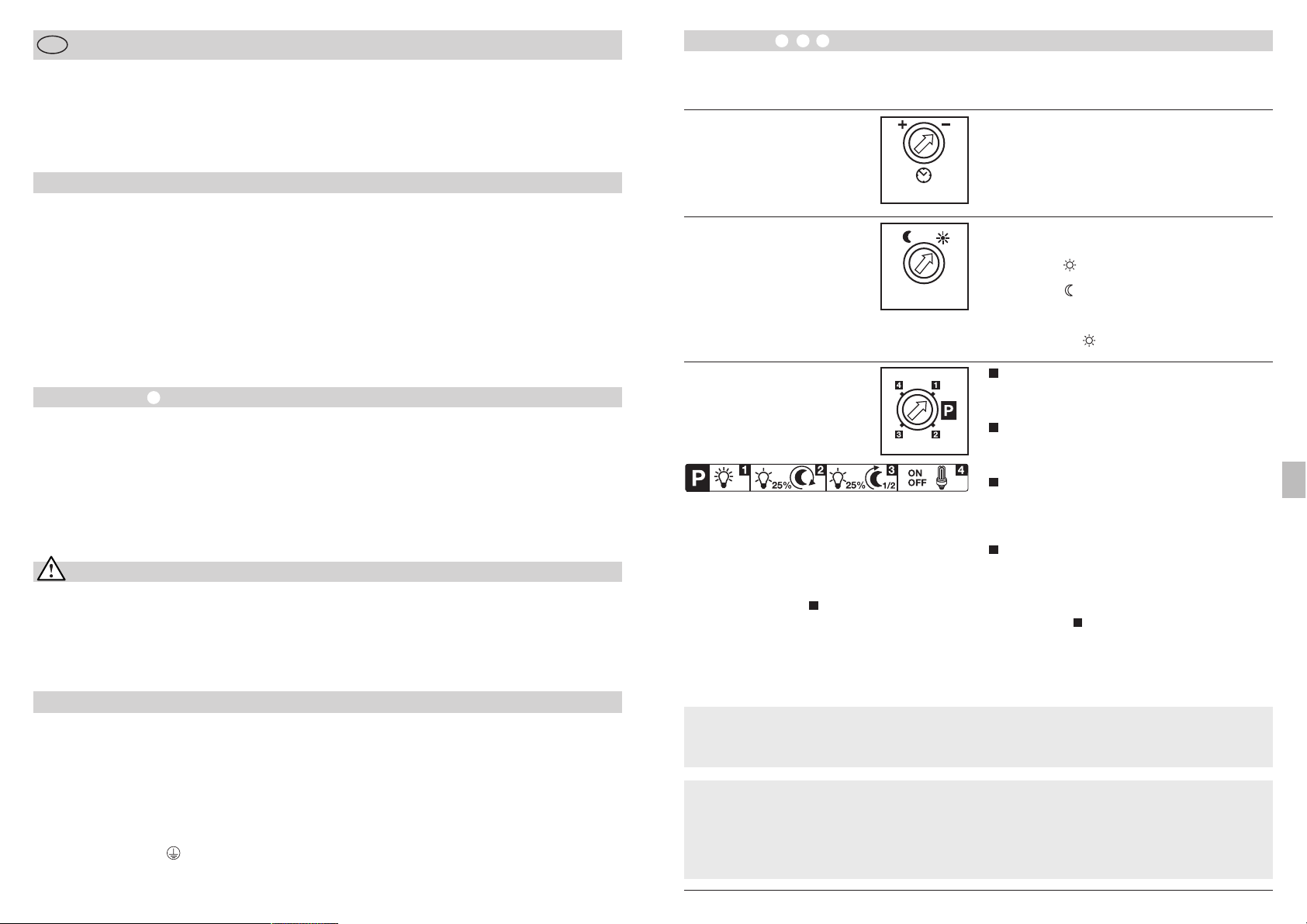

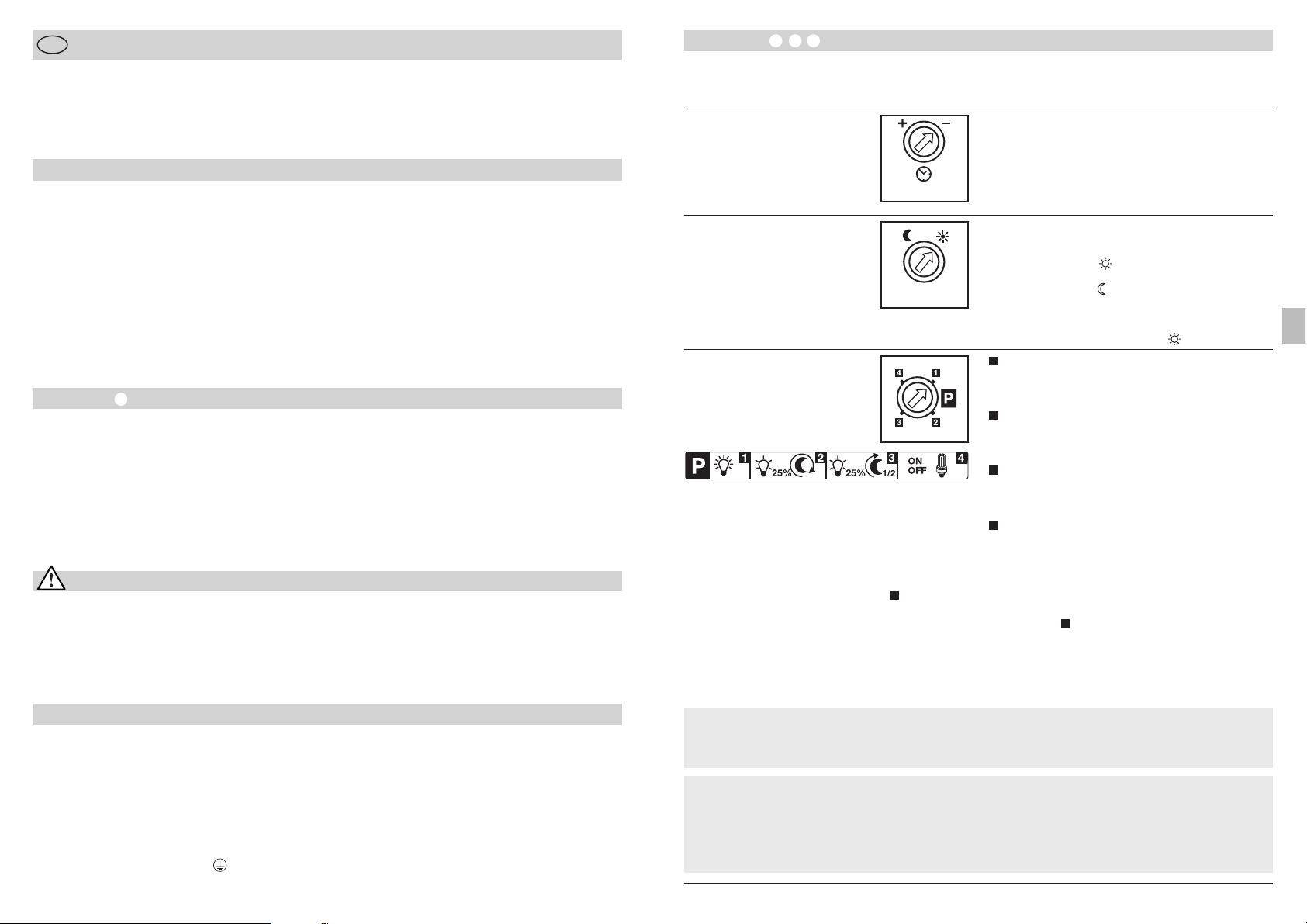

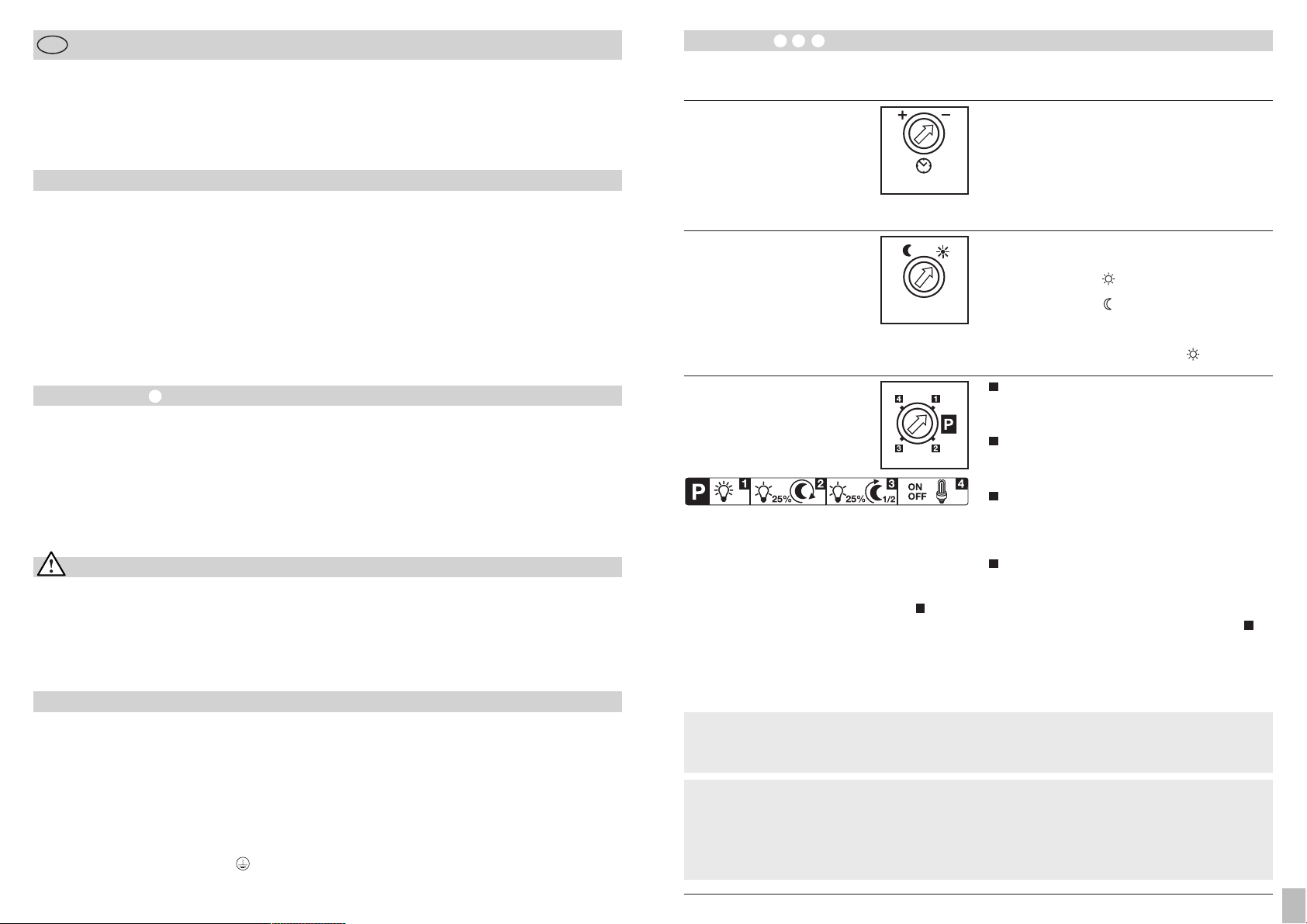

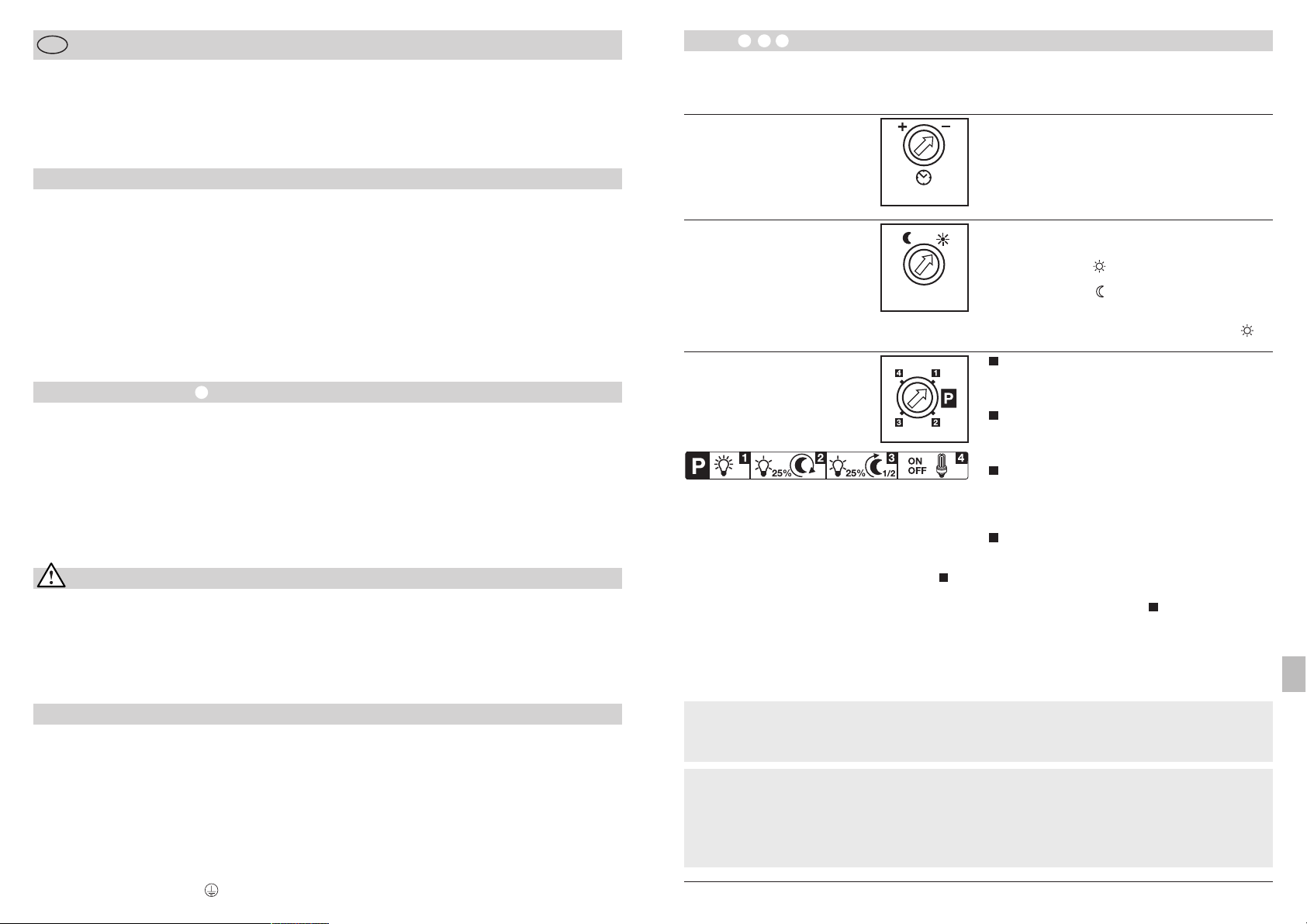

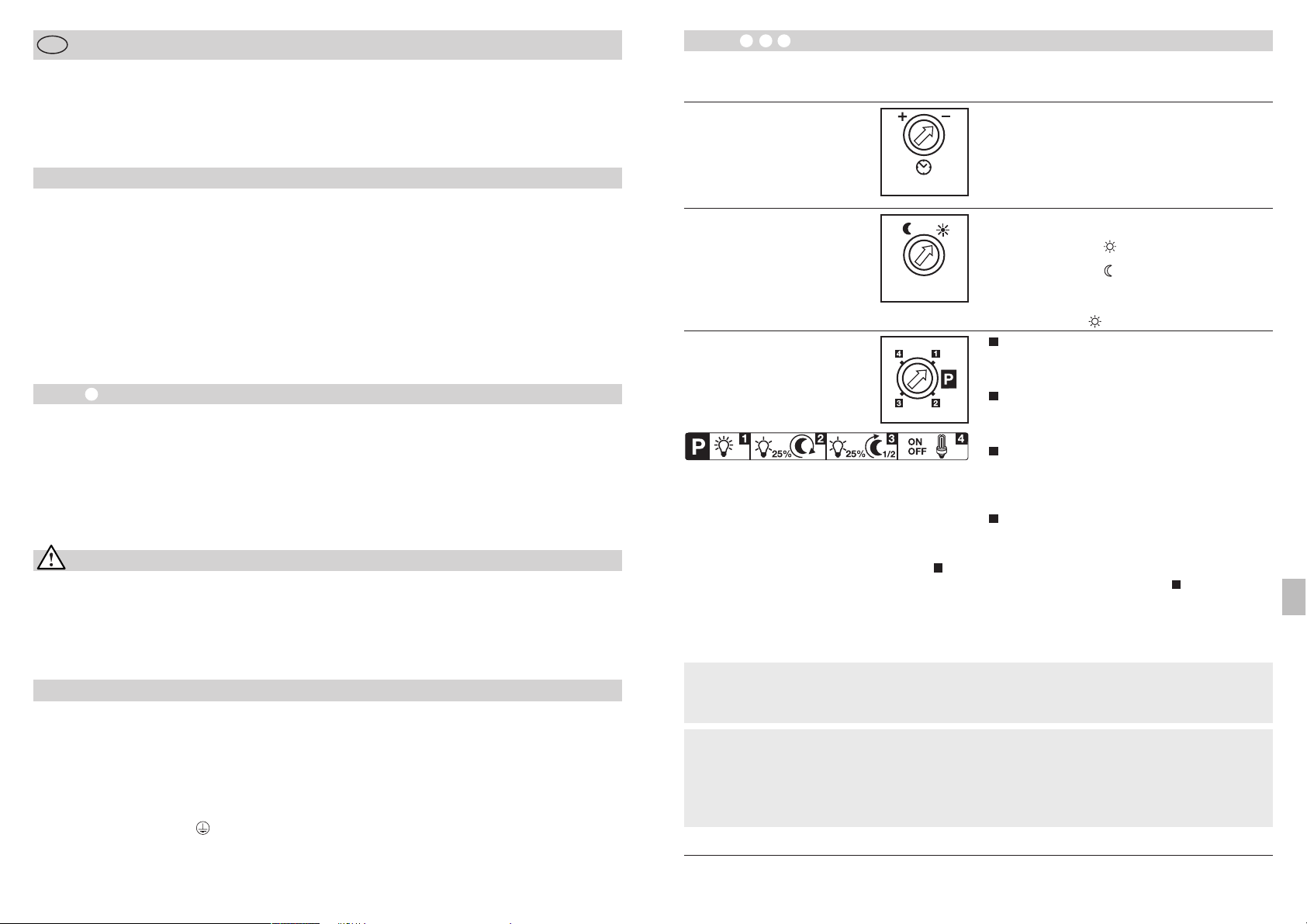

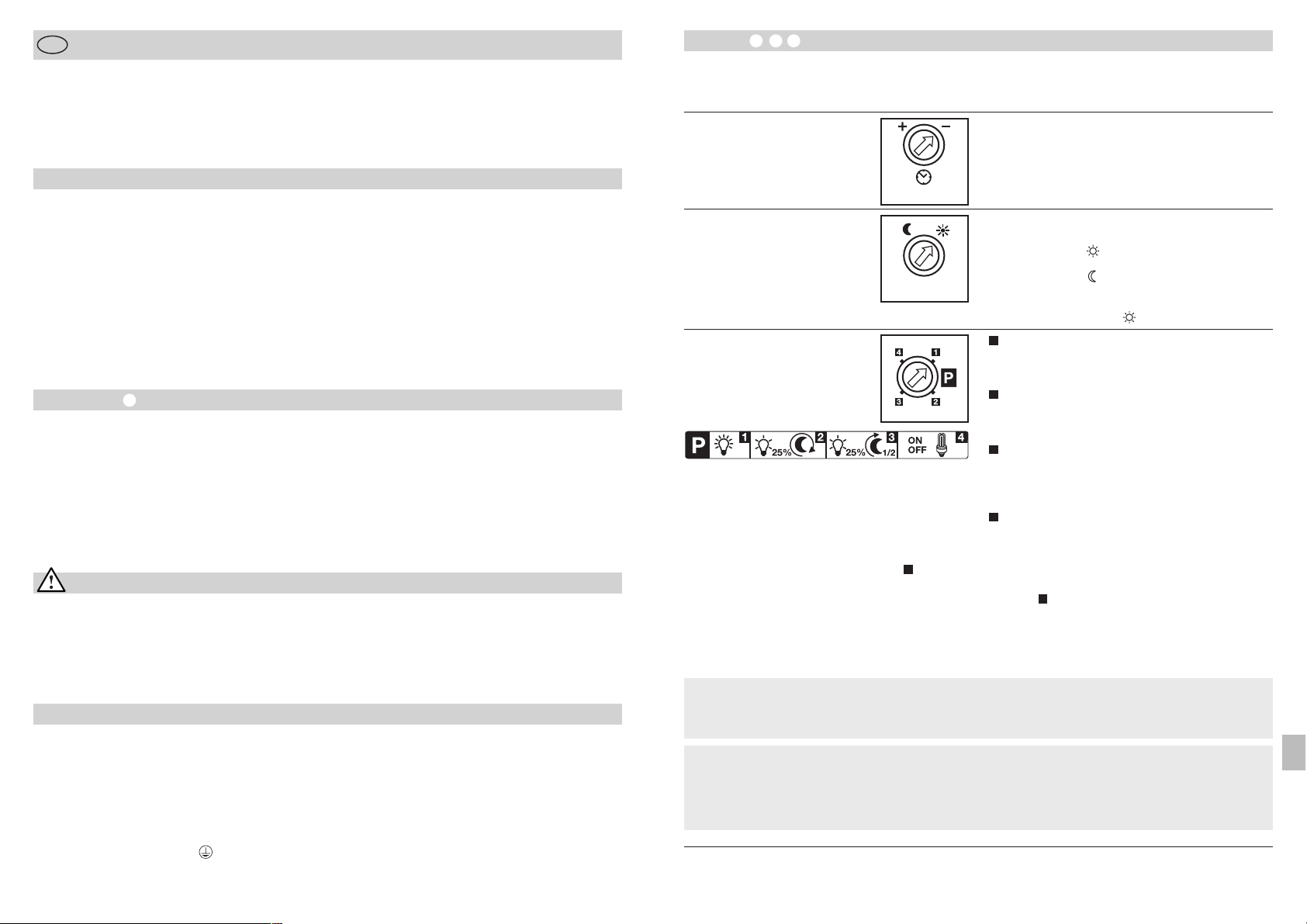

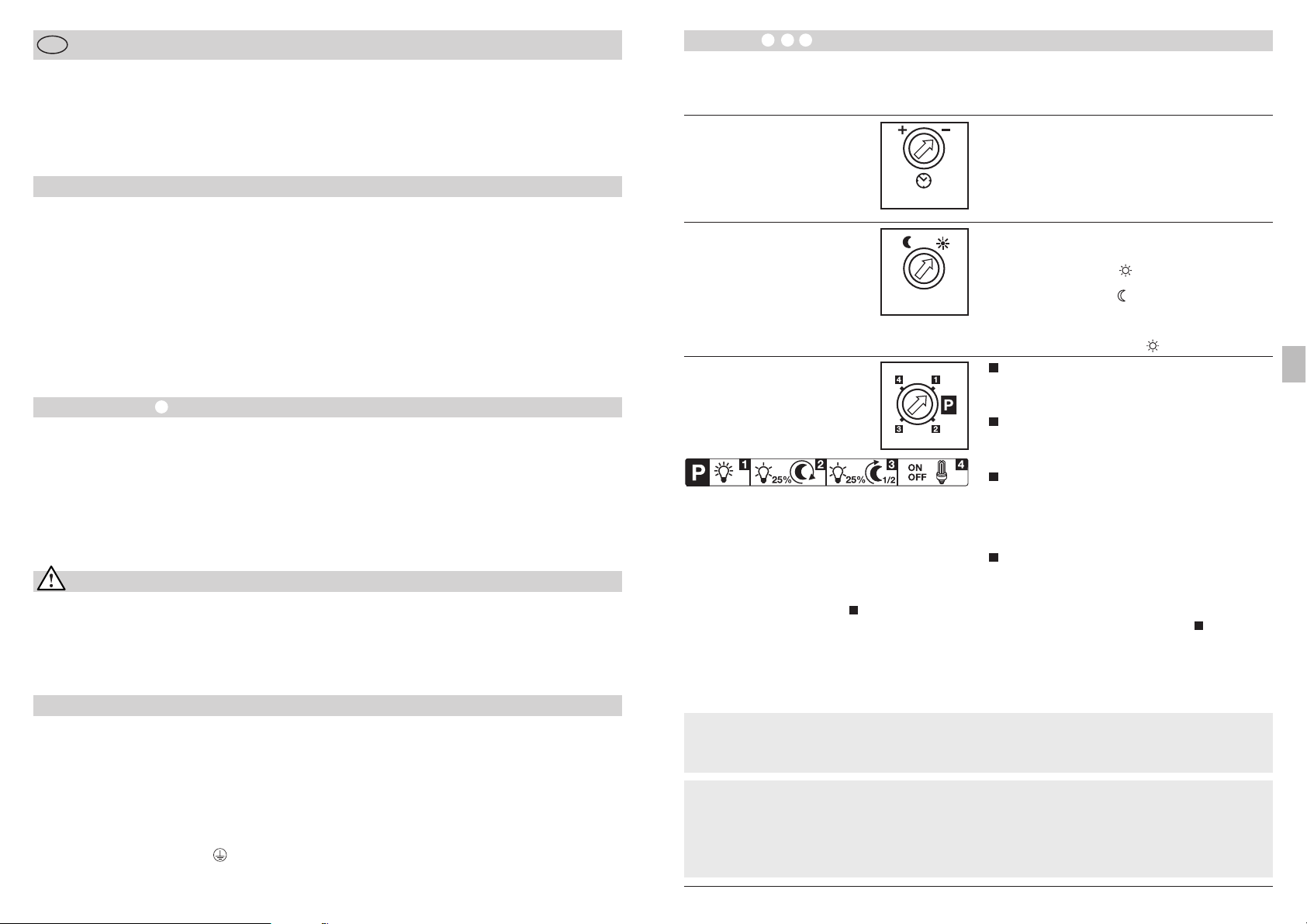

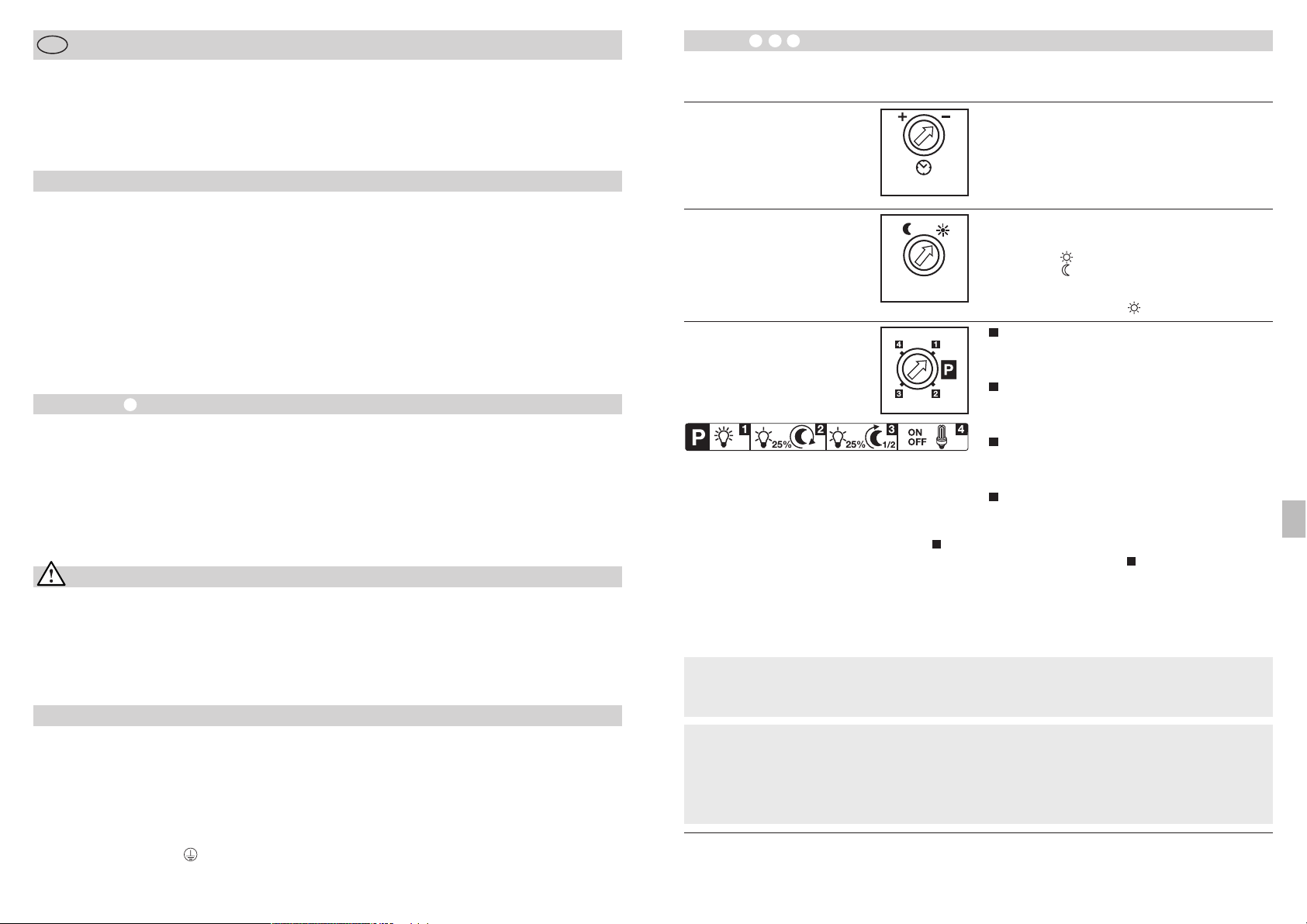

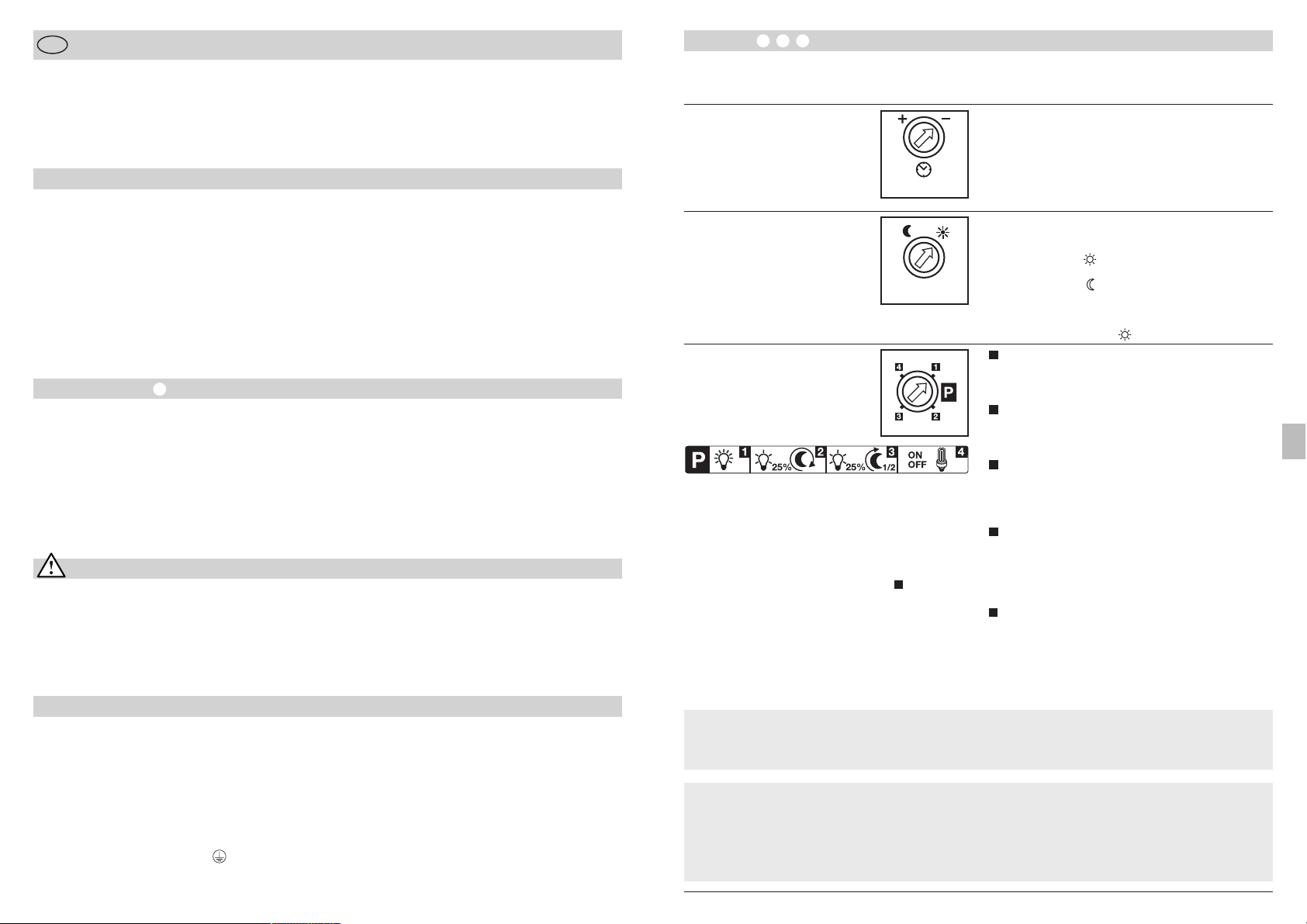

Auf der abnehmbaren Sensoreinheit befinden sich die Stellregler zur Zeit-, Dämmerungs- und Programmeinstellung. Nach Betätigen der Rastnase  mit einem Schlitz-Schraubendreher kann die Sensoreinheit zur

Funktionen ,,

- 9 -

  

komfortablen Einstellung entnommen werden. Dabei schaltet die Leuchte automatisch auf Dauerlicht.

Ausschaltverzögerung (Zeiteinstellung) 

(Werkseinstellung: 5 Sek.)

Stufenlos einstellbare Leuchtdauer von 5 sek. bis 15 min.

Einstellreger auf – gestellt = kürzeste Zeit (5 Sek.) Einstellreger auf + gestellt = längste Zeit (15 min.)

Bei Einstellung des Erfassungsbereiches wird empfohlen die kürzeste Zeit – zu wählen.

Programmeinstellung 

(Werkseinstellung: Programm 1)

Was ist Soft-Lichtstart ?

Die SensorLeuchte verfügt über eine Soft-LichtstartFunktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet,

sondern die Helligkeit innerhalb einer Sekunde langsam bis zu 100 % hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam heruntergeregelt.

* Hinweis zu Komfort-Sparprogramm : In der SensorLeuchte ist keine Uhr integriert, die Mitte

der Nacht wird nur über die Länge der Dunkelphasen ermittelt. Daher ist es für eine einwandfreie Funktion wichtig, dass die SensorLeuchte während dieser Zeit dauerhaft mit Spannung versorgt wird. Während der ersten Nacht (Einmessphase) ist das Grundlicht komplett aktiv. Die Werte werden netzausfallsicher gespeichert.

Wir empfehlen, die Spannung im Programm nicht zu unterbrechen. Die Werte werden über mehrere Nächte ermittelt, daher sollte im evtl. Fehlerfall über mehrere Nächte beobachtet werden, ob sich die Ausschaltzeit der SensorLeuchte in Richtung Mitternacht verändert.

Was ist Grundlicht ?

Grundlicht ermöglicht eine nächtliche Dauerbeleuchtung mit ca. 25 % Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit, s. Ausschaltverzögerung ) auf maximale Lichtleistung (100 %) geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht (ca. 25 %).

Hinweis: Im Dimm-Modus kann es je nach lokalem Stromnetz zu einem leichten Flackern der LEDs kommen. Dies ist kein Produktnachteil und kein Grund zur Reklamation.

Standardprogramm:

●

Soft-Lichtstart / kein Grundlicht

●

LED-Leuchtscheibe AN ab eingestelltem Dämmerungswert (L 625 LED)

Komfortprogramm:

●

Soft-Lichtstart + Grundlicht

●

LED-Leuchtscheibe AN ab eingestelltem Dämmerungswert (L 625 LED)

Komfort-Sparprogramm:

●

Soft-Lichtstart + Grundlicht bis Mitte der Nacht *

●

LED-Leuchtscheibe AN ab eingestelltem Dämmerungswert bis Mitte der Nacht (L 625 LED)

Normal-Programm:

●

Kein Soft-Lichtstart / kein Grundlicht

●

LED-Leuchtscheibe AN nur bei Bewegung (L 625 LED)

Dämmerungseinstellung (Ansprechschwelle) 

(Werkseinstellung: Tageslichtbetrieb 2000 Lux)

Stufenlos einstellbare Ansprechschwelle des Sensors von 2 – 2000 Lux.

Einstellregler auf gestellt = Tageslichtbetrieb ca. 2000 Lux. Einstellregler auf gestellt = Dämmerungsbetrieb ca. 2 Lux.

Zur Einstellung des Erfassungsbereiches bei Tageslicht ist der Einstellregler auf (Tageslichtbetrieb) zu stellen.

5 sek. – 15 min.

2 – 2000 Lux

Das Prinzip

Der integrierte Hochleistungs-Infrarot-Sensor besteht aus einem 360° Doppelsensor, der die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.) erfasst.

Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet die Leuchte automatisch ein. Durch Hindernisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt,es erfolgt also auch keine Schaltung. Es wird ein Erfas-



sungswinkel von 360° mit einem Öffnungswinkel von 90° erreicht. Feldüberwachung unterhalb des Sensors gewährleistet einen Unterkriechschutz.

Wichtig: Die sicherste Bewegungserfassung haben Sie, wenn die SensorLeuchte seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern. Die Reichweite ist eingeschränkt, wenn Sie direkt auf die Leuchte zugehen.

Dauerlichtfunktion

Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Sensorbetrieb

1) Licht einschalten (wenn Leuchte AUS):

Schalter 1 x AUS und AN. Leuchte bleibt für die eingestellte Zeit an.

2) Licht ausschalten (wenn Leuchte AN):

Schalter 1 x AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.



Dauerlichtbetrieb

1) Dauerlicht einschalten:

Schalter 2 x AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt (rote LED leuchtet hinter der Linse). Anschließend geht sie automatisch wieder in den Sensorbetrieb über (rote LED aus).

2) Dauerlicht ausschalten:

Schalter 1 x AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.

Wichtig:

Das mehrmalige Betätigen des Schalters sollte schnell hintereinander erfolgen (im Bereich 0,5 – 1 Sek.).

Justierung Erfassungsbereich

Je nach Bedarf kann der Erfassungsbereich eingeschränkt werden. Die beiliegenden Abdeckblenden dienen dazu, beliebig viele Linsensegmente abzudecken. Somit werden Fehlschaltungen durch z. B. Autos, Passanten etc. ausgeschlossen oder Gefah-



renstellen gezielt überwacht. Die Abdeckblenden können entlang der vorgenuteten Einteilungen in der Senkrechten getrennt werden. Danach werden sie einfach auf die Linse gesteckt.

Betrieb/Pflege

Die SensorLeuchte eignet sich zum automatischen Schalten von Licht. Witterungseinflüsse können die Funktion der SensorLeuchte beeinflussen, bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen, da die plötzlichen Tempera-

turschwankungen nicht von Wärmequellen unterschieden werden können. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Technische Daten

Abmessungen (H x B x T): 270 x 100 x 141 mm (L 626 LED)

270 x 328 x 141 mm (L 625 LED) Netzanschluss: 230 – 240 V, 50 Hz Leistung: L 625 LED: 8 W LED Hauptbeleuchtung

1 W LED Hausnummernbeleuchtung

155 lm

L 626 LED: 8 W LED Hauptbeleuchtung

150 lm Farbtemperatur: 3200 Kelvin (warmweiß) LED Lebensdauer: 50.000 Stunden Erfassungswinkel: 360° mit Unterkriechschutz Erfassungsreichweite: 8 m rundum Dämmerungseinstellung: 2 – 2000 Lux Zeiteinstellung: 5 Sek. – 15 Min. Grundlicht: 0 oder 25%, Softlichtstart Dauerlicht: 4 Stunden schaltbar Schutzart: IP 44 Schutzklasse: I Temperaturbereich: - 20° C bis + 50° C

Konformitätserklärung

Dieses Produkt erfüllt die

- Niederspannungrichtlinie 2006/95/EG

- EMV-Richtlinie 2004/108/EG

- RoHS-Richtlinie 2002/95/EG

- 10 -

Funktionsgarantie

Dieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. STEINEL übernimmt die Garantie für einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsachgemäße Behandlung oder Wartung auftreten. Weitergehende Folgeschäden an

fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte das Produkt gut verpackt an die nächste Servicestation senden.

SensorLeuchte schaltet unerwünscht ein

SensorLeuchte Reichweitenveränderung

Rote LED blinkt schnell

■ Wind bewegt Bäume und Sträucher im Erfassungsbereich

■ Erfassung von Autos auf der Straße

■ plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern

■ Bereich umstellen

■ Bereich verändern,

Montageort verlegen

■ andere Umgebungstemperaturen

■ Erfassungsbereich durch Abdeckschalen genau einstellen

■ interne Sicherung aktiviert ■ SensorLeuchte aus- und nach 5 Sek. wieder einschalten

LED-Leuchtscheibe schaltet nicht

■ Klemme nicht ganz eingerastet ■ Klemme fest zusammendrücken

LED-Leuchtscheibe trotz Dunkelheit aus

■ Programm 3 oder 4 gewählt ■ Programm ändern

Betriebsstörungen

SensorLeuchte ohne Spannung

SensorLeuchte schaltet nicht ein

SensorLeuchte schaltet nicht aus

Störung

■ Sicherung defekt, nicht einge-

schaltet, Leitung unterbrochen

■ Kurzschluss

■ neue Sicherung, Netzschalter

einschalten; Leitung mit Spannungsprüfer überprüfen

■ Anschlüsse überprüfen

■ bei Tagesbetrieb, Dämmerungs-

einstellung steht auf Nachtbetrieb

■ Netzschalter AUS

■ Sicherung defekt

■ Erfassungsbereich nicht gezielt

eingestellt

■ interne elektrische Sicherung

wurde aktiviert (rote LED blinkt schnell)

■ Netzanschlussklemme

nicht richtig aufgesteckt

■ neu einstellen (Regler )

■ Einschalten

■ neue Sicherung,

evtl. Anschluss überprüfen

■ neu justieren

■ SensorLeuchte aus- und nach

ca. 5 Sek. wieder einschalten

■ Klemme fest zusammendrücken

■ dauernde Bewegung im

Erfassungsbereich

■ Sensoreinheit ist nicht

eingerastet

■ Bereich kontrollieren und evtl. neu justieren

■ Sensoreinheit mit leichtem Druck einrasten

Grundlicht geht nicht wie gewünscht um ca. Mitternacht aus

■ externe Lichtquelle (z. B. anderer Bewegungsmelder oder -leuchte) schaltet die SensorLeuchte inaktiv

■ SensorLeuchte gegen das fremde Licht abschotten, SensorLeuchte mehrere Tage beobachten, sie benötigt einige Zeit, um sich wieder auf den richtigen Wert einzustellen

SensorLeuchte schaltet nicht komplett aus

■ Grundlicht gewählt ■ Programmwahlschalter auf 1

Ursache Abhilfe

- 11 -

LEDs Flimmern ■ lokales Stromnetz ■ vgl. Hinweis Seite 9

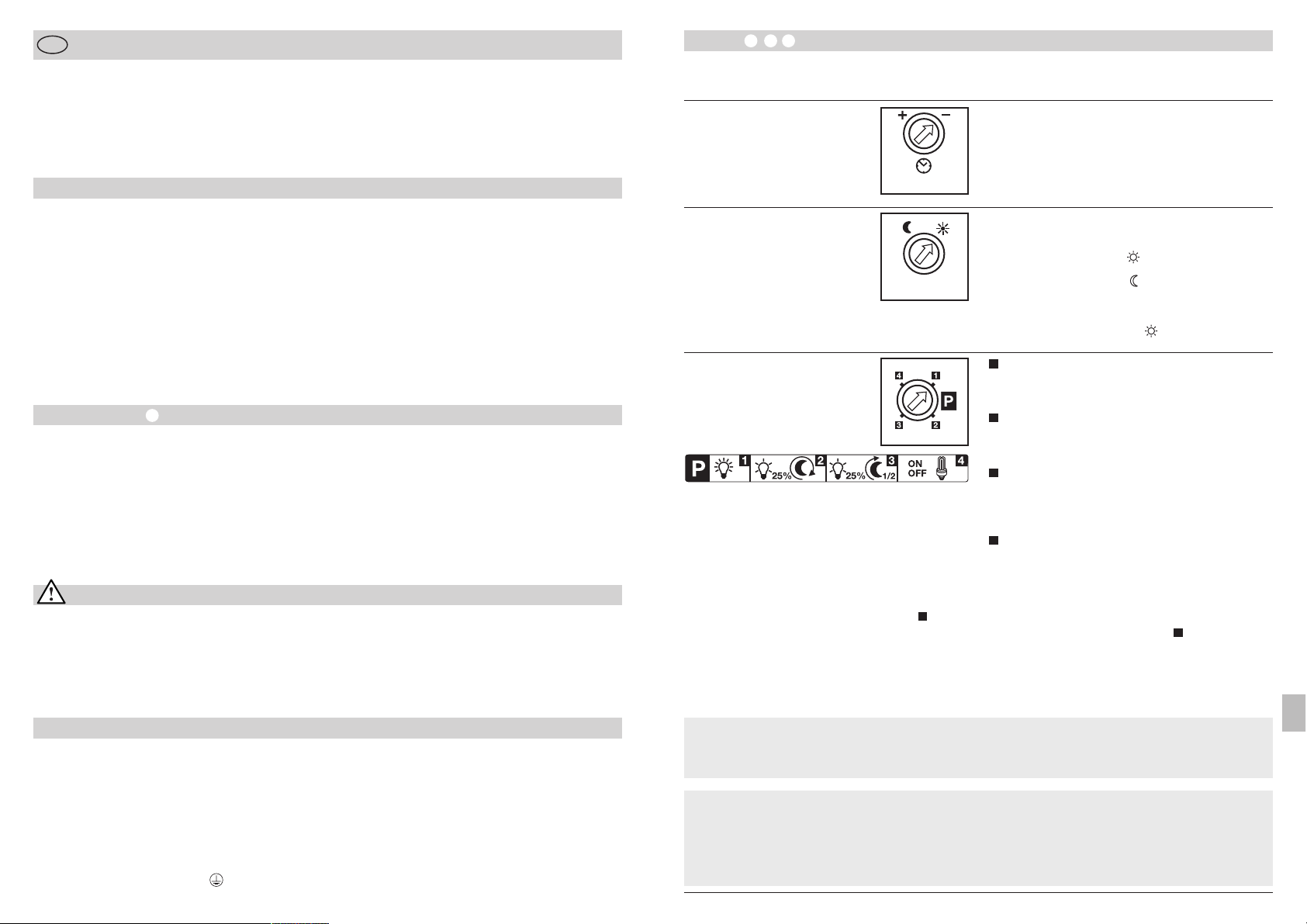

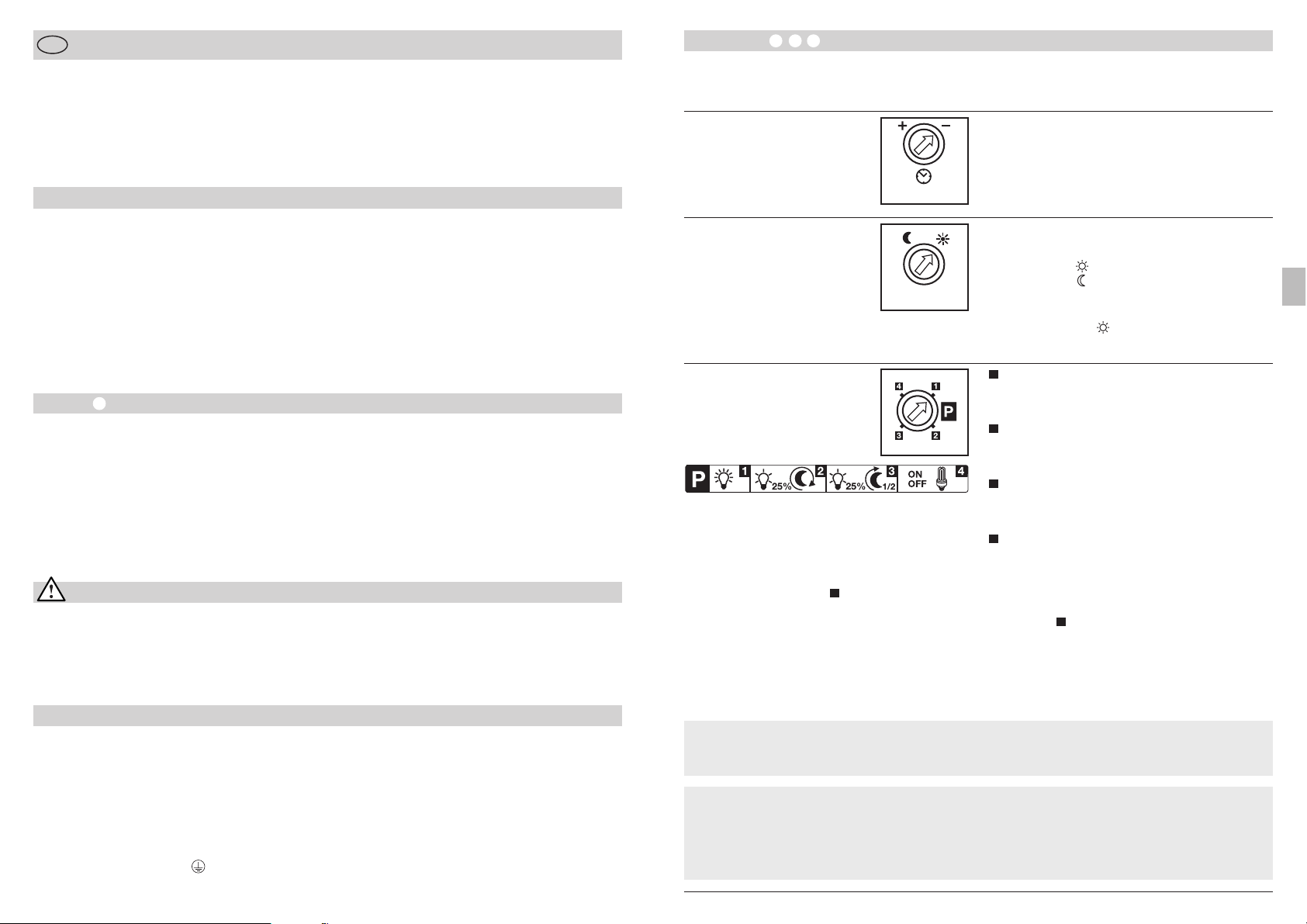

The removable sensor unit accommodates dials for selecting the time, twilight and programme settings. After pressing the engagement lug



with a flat-bladed

Functions

- 13 -

  

screwdriver, the sensor unit can be removed for ease of setting. When the sensor is removed, the light automatically switches to constant output.

Switch-off delay (time setting)



(factory setting: 5 sec.)

Light ON time can be adjusted continuously from 5 sec. to 15 min.

Control dial set to – = shortest time (5 sec.) Control dial set to + = longest time (15 min.)

To set the detection zone, it is recommended to select the shortest time –.

Programme setting



(factory setting: programme 1)

What is soft light start?

The SensorLight comes with a soft light start function. This means that when the light is switched ON, it does not go directly to maximum output but gradually

increases brightness to 100 % over the space of one second. Brightness is also gradually reduced when the light is switched OFF.

* Note comfort economy programme : The sensor light does not have any integrated clock. The

middle of the night is only determined on the basis of the length of darkness phases. To work perfectly, therefore, it is important for the SensorLight to be permanently connected to the power supply during this period. During the first night (calibration phase) basic lighting level remains activated throughout the night. Values remain saved even in the event of mains power failure.

We recommend not to interrupt the power supply in programme . As the values are determined over several nights, the SensorLight should, in the event of any fault, be observed over several nights to ascertain whether the switch-off time moves towards midnight.

What is basic lighting level?

Basic lighting level provides continuous night-time illumination at approx. 25 % light output. The light only switches to maximum output of 100 % (for the time selected, see Switch-off delay ) in response to movement in the detection zone. The light then returns to basic lighting level (approx. 25 %).

Note: Depending on the local power grid, the LED's may flicker slightly when dimmed. This is not a product defect and no reason for complaint.

Standard programme:

●

Soft light start / no basic lighting level

●

LED illuminated panel ON when ambient light level reaches twilight setting (L 625 LED)

Comfort programme:

●

Soft light start + basic lighting level

●

LED illuminated panel ON when ambient light level reaches twilight setting (L 625 LED)

LED comfort economy programme:

●

Soft light start + basic lighting level to middle of the night *

●

LED illuminated panel ON from twilight setting to middle of the night (L 625 LED)

Normal programme:

●

No soft light start / no basic lighting level

●

LED illuminated panel ON only in response to movement (L 625 LED)

Twilight setting (response threshold)



(factory setting: daylight operation 2000 lux)

The sensor's response threshold can be infinitely varied from 2 – 2000 lux.

Control dial set to = daylight operation approx. 2000 lux. Control dial set to = night-time operation approx. 2 lux.

To adjust the detection zone in daylight, the control dial must be set to (daylight operation).

5 sec. – 15 min.

2 - 2000 lux

Installation

The site of installation should be at least 50 cm away from another light because heat radiated from it may activate the system. To obtain the specified reach of 8 m, the sensor should be installed at a height of approx. 1.8 – 2.8 m.

Connecting the mains supply lead (see illustration)

The mains lead consists of a 3 phase cable.

L = phase conductor (usually black or brown) N = neutral conductor (usually blue) PE = protective earth conductor (green/yellow)

System components



Glass shade



Glass shade locking screw



Light housing



Wall mount



Sealing plug



Mains power supply lead, concealed



Mains power supply lead, surface-mounted

L 625 LED only:



LED illuminated panel, turns through 180° for installing on the right or on the left of the front door



Movable holder for LED illuminated panel permitting adjustment for 3-digit numbers.

Installation instructions

Dear Customer,

Congratulations on purchasing your new STEINEL SensorLight and thank you for the confidence you have shown in us. You have chosen a high-quality product that has been manufactured, tested and packed with the greatest care.

Safety warnings

■

Disconnect the power supply before attempting any work on the unit

■

During installation, the electrical wiring you are connecting must be dead. Therefore, switch off the power first and use a voltage tester to make sure the wiring is off circuit.

Please familiarise yourself with these instructions before attempting to install the SensorLight because prolonged reliable and trouble-free operation will only be ensured if it is fitted properly. We hope your new STEINEL SensorLight will bring you lasting pleasure.

■

Installing the SensorLight involves work on the mains voltage supply. This work must therefore be carried out professionally in accordance with the applicable national wiring regulations and electrical operating conditions. (D-VDE 0100,A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



LED illuminated panel plugs into light housing



Sensor unit (removes for ease of setting functions)



Engagement lug for removing sensor unit



Time setting



Twilight setting



Programme setting



Principle



Adjusting the detection zone



Manual override

with an aperture angle of 90°. A sneak-by guard ensures coverage below the sensor.

Important: The most reliable way of detecting motion is to install the SensorLight with the sensor aimed across the direction in which a person would walk and by ensuring that no obstacles (such as trees and walls, for example) obstruct the line of sensor vision. Reach is limited when walking directly towards the light.

If you are in any doubt, identify the conductors using a voltage tester; then switch off the power again. Connect phase (L), neutral (N) and protective earth conductor (PE) to the terminal block.

Note: A mains switch for switching the unit ON and OFF may of course be installed in the mains supply lead. A mains switch is required for the manual override function (see Manual override function)

.

Important: To ensure that all metal parts are earthed, the light must only be connected to the mains power supply once it is fully assembled.

- 12 -

Principle

The integrated high-performance infrared sensor is equipped with a double 360° sensor that detects the invisible heat emitted by moving objects (persons, animals etc.).

The heat detected in this way is converted electronically into a signal that switches the light ON automatically. Heat is not detected through obstacles, such as walls or panes of glass. Heat radiation of this type will, therefore, not trigger the sensor. The unit achieves a coverage angle of 360°



Functional Warranty

This STEINEL product has been manufactured with great care, tested for proper operation and safety in accordance with applicable regulations and then subjected to random sample inspection. STEINEL guarantees that it is in perfect condition and proper working order. The warranty period is 36 months, starting on the date of sale to the consumer. We will remedy defects caused by material flaws or manufacturing faults. The warranty will be met by repair or replacement at our own discretion. The warranty shall not cover damage to wear parts, damage or defects caused by improper treatment or maintenance. Further consequential damage to external items is excluded.

Claims under warranty shall only be accepted if the product is sent fully assembled and well packed complete with a brief description of the fault, a receipt or invoice (date of purchase and dealer's stamp) to the appropriate service centre.

Repair Service:

Our Customer Service Department will repair faults not covered by warranty or after the warranty period. Please send the product well packed to your nearest Service Centre.

SensorLight switching ON when it should not

Change in SensorLight reach

Red LED flashing rapidly

■

Wind is moving trees and bushes in the detection zone

■

Cars in the street are being detected

■

Sudden temperature change due to weather (wind, rain, snow) or air expelled from fans, open windows

■

Change detection zone

■

Change detection zone

■

Change detection zone, change site of installation

■

Differing ambient temperatures

■

Use shrouds to define detection zone precisely

■

Internal fuse activated

■

Switch SensorLight OFF and back ON again after 5 sec.

LED illuminated panel not operating

■

Terminal not pushed in all the way■Firmly press terminal together

LED illuminated panel OFF although it is dark

■

Programme 3 or 4 selected

■

Change programme

LEDs flickering

■

Local power grid

■

see note on page 13

Troubleshooting

SensorLight without power

SensorLight will not switch ON

SensorLight will not switch OFF

Malfunction

■

Fuse faulty, not switched ON, break in wiring

■

Short circuit

■

Fit new fuse; switch ON mains switch; check wiring with voltage tester

■

Check connections

■

Twilight control set to night-time during daytime operation

■

Power switch OFF

■

Fuse faulty

■

Detection zone not properly targeted

■

Internal electrical fuse has been activated (red LED flashing rapidly)

■

Mains terminal not connected properly

■

Re-adjust (control )

■

Switch ON

■

New fuse, check connection if necessary

■

Re-adjust

■

Switch SensorLight OFF and back ON again after 5 sec.

■

Firmly press terminal together

■

Continued movement within the detection zone

■

Sensor unit is not properly engaged

■

Check detection zone and re-adjust if necessary

■

Lightly press sensor unit to clip it into place

Basic lighting level does not go out at about midnight as desired

■

External light source (e.g. other motion detector or light) inactivating the SensorLight

■

Shade SensorLight from extraneous light, observe SensorLight for several days as it takes time to return to the correct value

SensorLight will not switch OFF completely

■

Basic lighting level selected

■

Turn programme selector dial to 1

Cause Remedy

- 15 -

Manual override function

If a mains switch is installed in the mains supply lead, the light is capable of the following functions in addition to the simple ON/OFF function:

Sensor operation

1) Switch light ON (when light is OFF):

Turn switch OFF and ON once. Light stays ON for the period selected.

2) Switch light OFF (when light is ON):

Turn switch OFF and ON once. The light goes out or switches over to sensor mode.



Manual override

1) Activate manual override:

Turn switch OFF and ON twice. The light is set to stay ON for 4 hours (red LED lights up behind lens). Then it returns automatically to sensor mode (red LED off).

2) Deactivate manual override:

Turn switch OFF and ON once. The light goes out or switches over to sensor mode.

Important:

The switch should be actuated in rapid succession (in the 0.5 – 1 sec. range).

Adjusting the detection zone

The detection zone can be limited to suit requirements. The shrouds supplied with the light can be used to mask out as many lens segments as you wish. This prevents the light from being activated unintentionally, e.g. by cars, passers-by etc., and allows you to target danger



spots. The shrouds can be cut along the pre-grooved vertical divisions. Then you simply clip them onto the lens.

Operation / Maintenance

The SensorLight is suitable for switching light ON automatically. Weather conditions may affect the way the SensorLight functions. Strong gusts of wind, snow, rain or hail may cause the light to come ON when it is not wanted because the sensor is unable to distinguish sud-

den changes of temperature from sources of heat. The detector lens may be cleaned with a damp cloth if it gets dirty (do not use cleaning agents).

Technical specifications

Dimensions (H x W x D): 270 x 100 x 141 mm (L 626 LED)

270 x 328 x 141 mm (L 625 LED) Mains voltage: 230 – 240 V, 50 Hz Output: L 625 LED: 8 W LED main lighting

1 W LED street number lighting

155 lm

L 626 LED: 8 W LED main lighting

150 lm Colour temperature: 3200 kelvin (warm white) LED life expectancy: 50.000 hours Angle of coverage: 360° with sneak-by guard Detection reach: 8 m all round Twilight setting: 2 – 2000 lux Time setting: 5 sec. – 15 min. Basic lighting level: 0 or 25%, soft light start Manual override: 4 hours, switchable IP rating: IP 44 Protection class: I Temperature range: - 20° C to + 50° C

Declaration of conformity

- 14 -

This product complies with

- Low Voltage Directive 2006/95/EC

- EMC Directive 2004/108/EC

- RoHS Directive 2002/95/EC

Les boutons de réglage de la temporisation, de la crépuscularité et du programme se trouvent sur le détecteur amovible. Après avoir actionné le cran



avec un tournevis

Fonctionnement , ,

- 17 -

  

plat, vous pouvez retirer le détecteur pour faciliter le réglage. La lampe passe automatiquement en éclairage permanent.

Temporisation de l'extinction (minuterie)



(réglage effectué en usine : 5 s)

Durée d'éclairage réglable en continu de 5 s à 15 min.

Bouton de réglage positionné sur – = durée la plus courte (5 s) Bouton de réglage positionné sur + = durée la plus longue (15 min.) Pendant le réglage de la zone de détection, il est recommandé de sélectionner la durée la plus courte –.

Réglage du programme



(réglage d'usine : programme 1)

Qu'est-ce que l'allumage en douceur ?

La lampe à détecteur est équipée d'une fonction d'allumage en douceur. Ceci signifie qu'au moment de l'allumage la lumière ne s'enclenche pas directement à sa puissance

maximum, mais que sa clarté augmente progressivement pour atteindre 100 % en l'espace d'une seconde. De même, la lumière diminue lentement lors de la désactivation.

La lampe à détecteur n'a pas d'horloge et identifie le milieu de la nuit uniquement au moyen de la durée des phases d'obscurité. Pour assurer un fonctionnement impeccable, il est donc important que la lampe à détecteur soit en permanence sous tension pendant cette période. Pendant la première nuit (phase d’étalonnage), la luminosité de base est active en permanence. Les valeurs sont enregistrées et restent conservées en cas de panne de courant.

Lorsque la lampe est réglée sur le programme , nous conseillons de ne pas couper l'alimentation. Le calcul des valeurs se fait sur plusieurs nuits et, en cas d'erreur éventuelle ou supposée, il faut observer la lampe à détecteur pendant plusieurs nuits pour voir si l'heure d'arrêt se rapproche de minuit.

Qu'est-ce que la luminosité de base ?

La luminosité de base permet un éclairage nocturne permanent avec une puissance d'environ 25 %. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que la lumière s'enclenche (pour la durée programmée, voir temporisation de l'extinction



) à la position d'éclairage à pleine puissance (100 %). La lampe commute ensuite à nouveau sur luminosité de base (env. 25 %).

Remarque : En mode variation de lumière, selon le réseau électrique local, il est possible que les DEL vacillent légèrement. Ce n'est ni un défaut de produit ni une cause de réclamation.

Programme standard :

●

Allumage en douceur / pas de luminosité de base

●

Vitre lumineuse à DEL ALLUMÉE à partir d'une valeur de crépuscularité réglée (L 625 LED)

Programme confort :

●

Allumage en douceur + luminosité de base

●

Vitre lumineuse à DEL ALLUMÉE à partir d'une valeur de crépuscularité réglée (L 625 LED)

Programme économiques confort :

●

Allumage en douceur + luminosité de base jusqu'au milieu de la nuit *

●

Vitre lumineuse à DEL ALLUMÉE de la valeur crépusculaire réglée jusqu'au milieu de la nuit (L 625 LED)

Programme normal :

●

Pas d'allumage en douceur / pas de luminosité de base

●

Vitre lumineuse à DEL ALLUMÉE uniquement en cas de mouvement (L 625 LED)

Réglage de crépuscularité (seuil de réaction)



(réglage effectué en usine : fonctionnement diurne 2000 lux)

Seuil de réaction du détecteur réglable en continu de 2 – 2000 lux.

Bouton de réglage positionné sur = fonctionnement diurne env. 2000 lux. Bouton de réglage positionné sur = fonctionnement crépusculaire env. 2 lux.

Pour le réglage de la zone de détection en lumière du jour il faut placer le bouton de réglage sur (fonctionnement diurne).

5 s – 15 min

2 – 2000 lux

Installation

Il faut monter l'appareil à 50 cm au moins de toute lampe dont la chaleur pourrait entraîner un déclenchement intempestif du détecteur. Pour obtenir la portée indiquée de 8 m, il faut monter le détecteur à une hauteur de 1,8 – 2,8 m environ.

Branchement de la conduite secteur (v. ill.)

La conduite secteur est composée d'un câble à 3 conducteurs :

L = phase (généralement noir ou marron) N = neutre (généralement bleu) PE = conducteur de terre (vert/jaune)

Le principe

Le détecteur infrarouge hautes performances intégré est composé d'un détecteur double à 360° qui détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.).

Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche la lampe. Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation. Le détecteur couvre un angle de détection



Description de l'appareil



Globe



Vis de blocage du globe



Boîtier de lampe



Support mural



Bouchon d'étanchéité



Raccordement au secteur, conduite d'alimentation à pose encastrée



Raccordement au secteur, conduite d'alimentation à pose en saillie

Seulement L 625 LED :



Vitre lumineuse à DEL, orientable de 180°, en fonction du montage à droite ou à gauche de la porte d'entrée

Instructions de montage

Cher client,

Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant cette lampe à détecteur. Vous avez choisi un article de très grande qualité, fabriqué, testé et conditionné avec le plus grand soin.

Consignes de sécurité

■

Avant toute intervention sur l'appareil, couper l'alimentation électrique !

■

Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

Avant de l'installer, veuillez lire attentivement ces instructions de montage. En effet, seules une installation et une mise en service correctement effectuées garantissent durablement un fonctionnement impeccable et fiable. Nous souhaitons que votre nouvelle lampe à détecteur vous apporte entière satisfaction.

■

L'installation de la lampe à détecteur implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100.



Support amovible pour vitre lumineuse à DEL permettant de régler la vitre pour les nombres à trois chiffres.



Branchement de la vitre lumineuse à DEL à un connecteur à l'intérieur du boîtier de la lampe



Détecteur (amovible pour faciliter le réglage des fonctions)



Cran à actionner pour enlever le détecteur



Temporisation



Réglage de crépuscularité



Réglage du programme



Le principe



Ajustage de la zone de détection



Fonction d'éclairage permanent

de 360° et une ouverture angulaire de 90°. La surveillance du champ situé sous le détecteur assure une protection au ras du mur.

Important : La détection des mouvements est la plus fiable quand la lampe à détecteur est montée perpendiculairement au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue son champ de visée. La portée est réduite si vous vous dirigez directement vers la lampe.

En cas de doute, il faut identifier les câbles avec un testeur de tension puis les remettre hors tension. Raccorder la phase (L), le neutre (N) et la terre (PE) au domino.

Note : il est bien sûr possible de monter sur la conduite secteur un interrupteur permettant la mise en ou hors circuit de l'appareil. Ceci est indispensable pour le fonctionnement en éclairage permanent (v. chapitre Fonction éclairage permanent)

.

Important : La lampe ne doit être raccordée au réseau qu'après montage complet, afin de garantir la mise à la terre de toutes les pièces métalliques.

- 16 -

* Remarque concernant le programme économique confort :

Service après-vente et garantie

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrectes. Les dommages indirects dépassant le cadre initial et concernant des objets étrangers sont exclus de la garantie.

La garantie ne s'applique que si l'appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d’une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.

Service de réparation :

Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survenant après l'expiration de celle-ci. Veuillez envoyer le produit correctement emballé à la station de service après-vente la plus proche.

Allumage intempestif de la lampe à détecteur

La portée de la lampe à détecteur change

La DEL rouge clignote rapidement

■

Le vent agite des arbres et des arbustes dans la zone de détection

■

Détection de voitures passant sur la chaussée

■

Variations subites de température dues aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes

■

Modifier la zone

■

Modifier la zone

■

Modifier la zone, monter l'appareil à un autre endroit

■

Variations de la température ambiante

■

Réglage de précision de la zone de détection par caches enfichables

■

Le fusible intégré à la lampe est activé

■

Eteindre la lampe à détecteur et la rallumer après env. 5 s

La vitre lumineuse à DEL ne commute pas

■

La borne n'est pas entièrement enclenchée

■

Bien enfoncer la borne

La vitre lumineuse à DEL est éteinte malgré l'obscurité

■

Programme 3 ou 4 sélectionné

■

Modifier le programme

DEL vacillent

■

réseau électrique local

■

cf. remarque page 17

Dysfonctionnements

La lampe à détecteur n'est pas sous tension

La lampe à détecteur ne s'allume pas

La lampe à détecteur ne s'éteint pas

Problème

■

Fusible défectueux, appareil hors circuit, câble coupé

■

Court-circuit

■

Changer le fusible défectueux, mettre l'interrupteur en circuit ; vérifier le câble à l'aide d'un testeur de tension

■

Vérifier le branchement

■

Pendant la journée, le réglage de crépuscularité est en position nocturne

■

Interrupteur en position ARRÊT

■

Fusible défectueux

■

Réglage incorrect de la zone de détection

■

Le fusible intégré à la lampe est activé (la DEL rouge clignote rapidement)

■

La borne de raccordement au secteur n'est pas bien branchée

■

Régler à nouveau (bouton

)

■

Mettre en circuit

■

Changer le fusible, éventuellement vérifier le branchement

■

Régler à nouveau

■

Eteindre la lampe à détecteur et la rallumer après env. 5 s

■

Bien enfoncer la borne

■

Mouvement continu dans la zone de détection

■

Le détecteur n'est pas encliqueté

■

Contrôler la zone de détection, éventuellement la régler à nouveau

■

Encliqueter le détecteur en exerçant une légère pression

La luminosité de base ne s'éteint pas comme souhaité aux environs de minuit

■

Une source lumineuse externe (un autre détecteur de mouvement ou une lampe, p. ex.) désactive la lampe à détecteur

■

Protéger la lampe à détecteur contre la lumière externe et l'observer plusieurs jours, car elle a besoin d'un certain temps pour se régler de nouveau sur la valeur correcte

La lampe à détecteur ne s'éteint pas complètement

■

Luminosité de base sélectionnée■Sélecteur de programmes sur 1

Cause Remède

- 19 -

Fonction éclairage permanent

Si un interrupteur est installé sur la conduite secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes :

Fonctionnement avec détecteur

1) Allumer la lumière (si la lampe est sur ARRÊT) :

Actionner l'interrupteur 1 x ARRÊT/MARCHE. La lampe reste allumée pendant la durée réglée.

2) Éteindre la lumière (si la lampe est sur MARCHE) :

Actionner l'interrupteur 1 x ARRÊT/MARCHE. La lampe s'éteint ou bien repasse en mode détection.



Éclairage permanent

1) Activer l'éclairage permanent :

Actionner l'interrupteur 2 x ARRÊT/MARCHE. La lampe est mise en éclairage permanent pendant 4 heures (la DEL rouge derrière la lentille clignote). Elle repasse ensuite automatiquement en mode détection (DEL rouge éteinte).

2) Éteindre l'éclairage permanent :

Actionner l'interrupteur 1 x ARRÊT/MARCHE. La lampe s'éteint ou bien repasse en mode détection.

Important :

Il faut actionner l'interrupteur rapidement en suivant (en l'espace de 0,5 à 1 s).

Ajustage de la zone de détection

Il est possible de limiter la zone de détection en fonction des besoins. Les caches enfichables fournis servent à recouvrir autant de segments de lentille que l'on désire. Ceci permet d'éviter les déclenchements intempestifs provoqués par ex. par des voitures, des passants, etc. ou de



cibler la surveillance des sources de danger. Les caches enfichables peuvent être séparés à la verticale le long des sectionnements pré-rainurés. Il suffit ensuite de les enficher sur la lentille.

Utilisation / entretien

La lampe à détecteur intégré est conçue pour allumer automatiquement la lumière. Les conditions atmosphériques peuvent influencer le fonctionnement de la lampe à détecteur car les fortes rafales de vent, la neige, la pluie ou la grêle peuvent provoquer un déclenchement intempestif, les

variations brutales de température ne pouvant pas être différenciées des sources de chaleur. Si la lentille se salit, on la nettoiera avec un chiffon humide (ne pas utiliser de détergent).

Caractéristiques techniques

Dimensions (H x L x P) : 270 x 100 x 141 mm (L 626 LED)

270 x 328 x 141 mm (L 625 LED) Alimentation : 230 – 240 V, 50 Hz Puissance : L 625 LED: 8 W LED éclairage principal

1 W LED éclairage numéro de la maison

155 lm

L 626 LED: 8 W LED éclairage principal

150 lm Température de couleur : 3200 Kelvin (blanc chaud) Longévité LED : 50.000 heures Angle de détection : 360° avec protection au ras du mur Portée du détecteur : rayon de 8 m Réglage de crépuscularité : 2 – 2 000 lux Temporisation : 5 s – 15 min Luminosité de base : 0 ou 25%, allumage en douceur Eclairage permanent : commutable 4 heures Indice de protection : IP 44 Classe : I Intervalle de température : + 20 °C à + 50 °C

Déclaration de conformité

Ce produit est conforme à

- la directive basse tension 2006/95/CE

- la directive compatibilité électromagnétique 2004/108/CE

- la directive RoHS 2002/95/CE

- 18 -

Op de afneembare sensoreenheid zijn knoppen aangebracht voor de tijds-, schemer- en programmainstelling. Na het indrukken van de blokkering  met een sleufschroevendraaier kan de sensoreenheid voor

Functies ,,

- 21 -

  

een eenvoudige instelling worden afgenomen. Daarbij schakelt de lamp automatisch over op permanente verlichting.

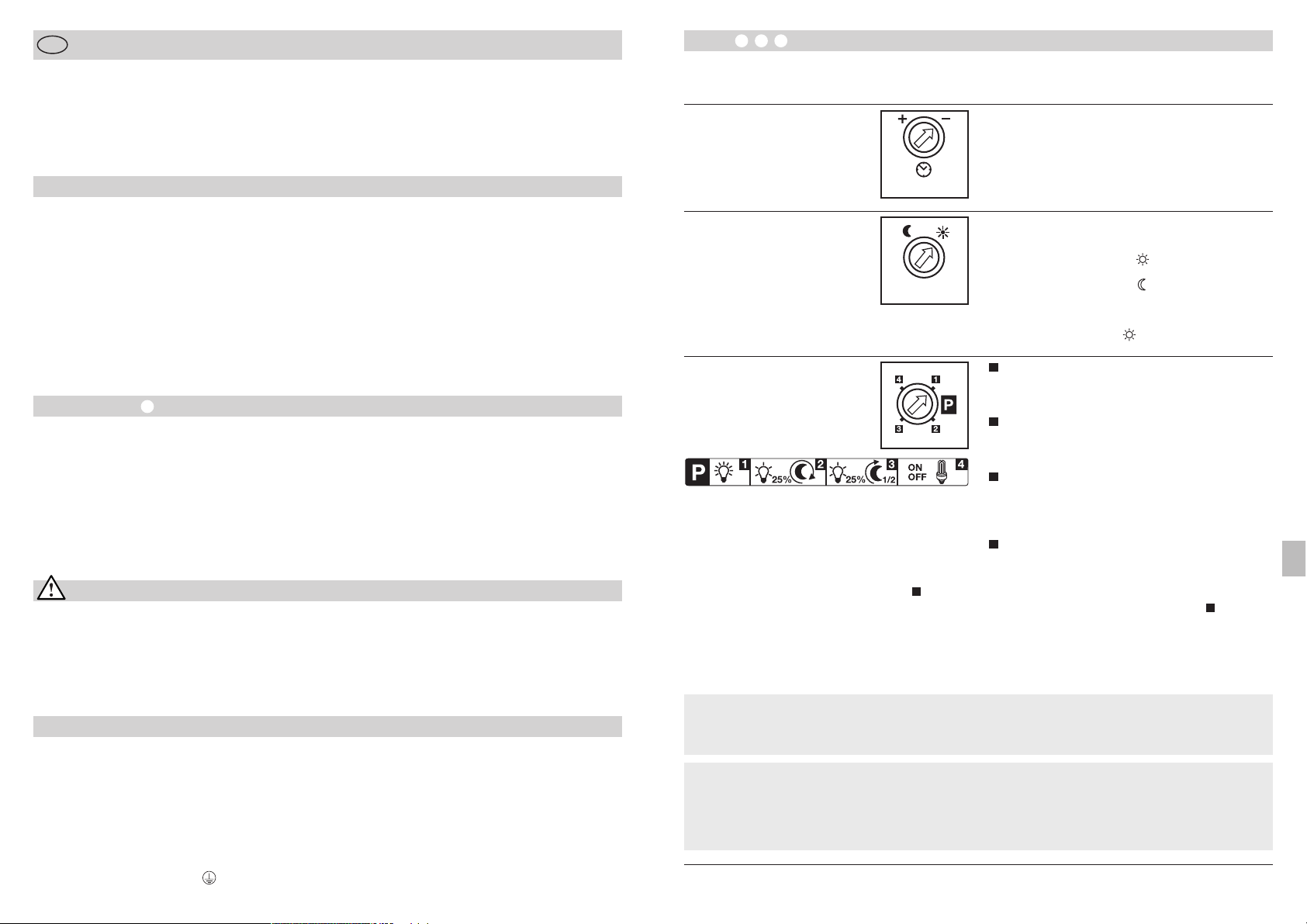

Uitschakelvertraging (tijdsinstelling) 

(instelling af fabriek: 5 sec.)

Traploos instelbare brandduur van 5 sec. tot 15 min.

Stelknop op – gezet = kortste tijd (5 sec.) Stelknop op + gezet = langste tijd (15 min.)

Bij de instelling van het registratiebereik wordt geadviseerd om de kortste tijd – te kiezen.

Programma-instelling 

(instelling af fabriek: programma 1)

Wat is soft-lightstart ?

De sensorlamp beschikt over een soft-lightstartfunctie. Dat wil zeggen, dat het licht bij het inschakelen niet meteen naar het maximale vermogen schakelt,

maar de lichtsterkte binnen een seconde langzaam tot 100 % verhoogt. Volgens dit principe wordt het licht bij het uitschakelen ook weer langzaam gedimd.

* Opmerking bij comfort-spaarprogramma : In de sensorlamp is geen klok geïntegreerd, het mid-

den van de nacht wordt alleen bepaald door de lengte van de donkere fases. Daarom is het voor een goed functioneren belangrijk, dat de sensorlamp gedurende deze tijd continu van stroom wordt voorzien. Gedurende de eerste nacht (inmeetfase) is het basislicht compleet actief. De waarden worden zo opgeslagen dat ze beveiligd zijn tegen stroomuitval.

Wij adviseren om de spanning in het programma niet te onderbreken. De waardes worden in meerdere nachten bepaald, daarom moet, als er storingen mochten optreden, gedurende meerdere nachten gecontroleerd worden of de uitschakeltijd van de sensorlamp in de richting van middernacht verandert.

Wat is basislicht?

Basislicht maakt een permanente verlichting 's nachts met ca. 25 % lichtvermogen mogelijk. Pas bij beweging in het registratiebereik wordt het licht (voor de ingestelde tijd, zie uitschakelvertraging ) naar het maximale lichtvermogen (100 %) geschakeld. Daarna schakelt de lamp weer terug naar het basislicht (ca. 25 %).

Opmerking: In de dimmodus kan het gebeuren dat de LED-lampen licht flikkeren, dit is afhankelijk van het lokale stroomnet. Dat is geen nadeel van het product en geen reden tot reclamaties.

Standaardprogramma:

●

soft-lightstartfunctie / geen basislicht

●

plaat met LED-verlichting AAN vanaf ingestelde schemerwaarde (L 625 LED)

Comfortprogramma:

●

soft-lightstartfunctie + basislicht

●

plaat met LED-verlichting AAN vanaf ingestelde schemerwaarde (L 625 LED)

Comfort-spaarprogramma:

●

soft-lightstartfunctie + basislicht tot middernacht *

●

plaat met LED-verlichting AAN vanaf ingestelde schemerwaarde tot middernacht (L 625 LED)

Normaal programma:

●

geen soft-lightstartfunctie / geen basislicht

●

plaat met LED-verlichting AAN alleen bij beweging (L 625 LED)

Schemerinstelling (inschakelniveau) 

(instelling af fabriek: daglichtstand 2000 lux)

Traploos instelbaar inschakelniveau van de sensor van 2 – 2000 lux.

Stelknop op gezet = daglichtstand ca. 2000 lux. Stelknop op gezet = schemerstand ca. 2 lux.

Bij de instelling van het registratiebereik bij daglicht moet de stelknop op (daglichtstand) worden gezet.

5 sec. – 15 min.

2 – 2000 lux

Installatie

De plaats van montage moet minimaal 50 cm van een lamp verwijderd zijn, omdat warmtestraling de sensor kan activeren. Om de aangegeven reikwijdte van 8 m te bereiken, moet de montagehoogte ca. 1,8 – 2,8 m zijn.

Aansluiting van de stroomtoevoer (zie afb.)

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart of bruin) N = nuldraad (meestal blauw) PE = aardedraad (groen/geel)

In geval van twijfel moeten de draden met een spanningstester worden geïdentificeerd; vervolgens weer

Het principe

De geïntegreerde, sterke infrarood-sensor bestaat uit een 360° dubbele sensor, die de onzichtbare warmtestraling van bewegende mensen, dieren enz. registreert.

Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de lamp automatisch aan. Door hindernissen, zoals muren of ruiten, wordt geen warmtestraling herkend,dus vindt ook geen schakeling plaats. Er wordt een registratiehoek



Beschrijving van het apparaat

 Lampglas  Glasborgschroef  Lampbehuizing  Wandhouder  Afdichtingsdopje  Netaansluiting leidingen in de muur  Netaansluiting leidingen op de muur

Alleen L 625 LED:

 Plaat met LED-verlichting, 180° draaibaar, afhanke-

lijk van de montage rechts of links van de huisdeur

 Verschuifbare houder voor plaat met LED-verlichting

voor fijninstelling van de plaat voor huisnummers met drie cijfers.

Montage / aansluiting

Geachte klant,

Hartelijk dank voor het vertrouwen, dat u met de aanschaf van uw nieuwe sensorlamp van STEINEL in ons stelt. U heeft een modern kwaliteitsproduct gekocht, dat met uiterste zorgvuldigheid vervaardigd, getest en verpakt werd.

Veiligheidsvoorschriften

■ Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

■ Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

Lees voor de installatie deze gebruiksaanwijzing nauwkeurig door, want alleen een vakkundige installatie en ingebruikneming garanderen een duurzaam, betrouwbaar en storingsvrij gebruik. Wij wensen u veel plezier met uw nieuwe sensorlamp van STEINEL.

■ Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd. (NL: NEN 1010, B: (AREI) NBN 15-101) (

-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)

 Aansluiting plaat met LED-verlichting via steekver-

binding aan lampbehuizing

 Sensoreenheid (afneembaar voor eenvoudige

functie-instelling)

 Blokkering voor het uitnemen van de sensoreen-

heid

 Tijdsinstelling  Schemerinstelling  Programma-instelling  Het principe  Instelling registratiebereik  Permanente verlichting

van 360° met een openingshoek van 90° bereikt. Een registratie onder de sensor is gegarandeerd door een onderkruipbescherming.

Belangrijk: De beste bewegingsregistratie heeft u als de sensorlamp zijdelings in de looprichting wordt gemonteerd en geen hindernissen (zoals bomen, muren enz.) het zicht van de sensor belemmeren. De reikwijdte is beperkt als u recht op de lamp toeloopt.

spanningsvrij maken. De fase (L), de nuldraad (N) en de aardedraad (PE) worden in de klem aangesloten.

Opmerking: In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor IN- en UIT-schakelen worden gemonteerd. Voor de functie permanente verlichting is dit zelfs noodzakelijk (zie hoofdstuk Permanente verlichting) .

Belangrijk: De lamp mag pas worden aangesloten op het elektriciteitsnet als de montage helemaal is afgesloten, alleen dan zijn alle metalen onderdelen geaard.

- 20 -

Functie-garantie

Dit STEINEL-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften, en aansluitend steekproefsgewijs gecontroleerd. STEINEL verleent garantie op de storingsvrije werking. De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Alle klachten, die berusten op materiaal- of fabricagefouten worden door ons opgelost. De garantie bestaat uit reparatie of vervangen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie.

De garantie wordt alleen verleend als het niet-gedemonteerde apparaat met korte foutbeschrijving, kassabon of rekening (aankoopdatum en winkeliersstempel), goed verpakt aan het desbetreffende servicestation wordt gestuurd.

Reparatie-service:

Na afloop van de garantietermijn of bij schade die niet onder de garantie valt, kan ook door ons gerepareerd worden. Gelieve het product goed verpakt naar het dichtstbijzijnde serviceadres op te sturen.

De sensorlamp schakelt ongewenst aan

Reikwijdteverandering sensorlamp

Rode LED knippert snel

■ Wind beweegt bomen en struiken binnen het registratiegebied

■ Registratie van auto's op straat

■ Plotselinge verandering van

temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen

■ Bereik veranderen

■ Bereik veranderen of montage-

plaats verleggen

■ Andere omgevingstemperaturen ■ Registratiebereik door afdek-

plaatjes nauwkeurig instellen

■ Interne zekering geactiveerd ■ Sensorlamp uit- en na 5 sec.

weer inschakelen

Plaat met LED-verlichting schakelt niet aan

■ Klem niet helemaal vastgeklikt ■ Klem stevig samendrukken

Plaat met LED-verlichting ondanks donkere omgeving uit

■ Programma 3 of 4 gekozen ■ Programma veranderen

LED-lampen flikkeren

■ Lokale stroomnet ■ Zie opmerking op pagina 21

Storingen

De sensorlamp is zonder spanning

De sensorlamp schakelt niet aan

De sensorlamp schakelt niet uit

Storing

■ Zekering defect, niet ingeschakeld, kabel onderbroken

■ Kortsluiting

■ Nieuwe zekering, netschakelaar

inschakelen; kabel testen met spanningstester

■ Aansluitingen controleren

■ Bij daglicht, lichtinstelling staat

op schemerstand

■ Netschakelaar UIT

■ Zekering defect

■ Registratiebereik niet gericht

ingesteld

■ Interne elektrische zekering werd geactiveerd (rode LED knippert snel)

■ Netaansluitingsklem niet goed bevestigd

■ Opnieuw instellen (regelaar )

■ Inschakelen

■ Nieuwe zekering, eventueel

aansluiting controleren

■ Opnieuw instellen

■ Sensorlamp uit- en na ca. 5 sec.

weer inschakelen

■ Klem stevig samendrukken

■ Permanente beweging in het

registratiebereik

■ Sensoreenheid is niet vastgeklikt

■ Bereik controleren en eventueel

opnieuw instellen

■ Sensoreenheid met lichte druk vastklikken

Het basislicht gaat niet zoals gewenst om ca. middernacht uit

■ Externe lichtbron (bijv. andere bewegingsmelder of -lamp) schakelt de sensorlamp uit

■ Sensorlamp tegen het vreemde licht afschermen, de sensorlamp enkele dagen in de gaten houden. De lamp heeft even nodig om zich weer op de goede waarde in te stellen

De sensorlamp schakelt niet helemaal uit

■ Basislicht gekozen ■ Programmakeuzeschakelaar op 1

Oorzaak Oplossing

- 23 -

Permanente verlichting

Als er een netschakelaar in de kabel gemonteerd wordt, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk:

Sensormodus

1) Licht inschakelen (indien lamp UIT):

Schakelaar 1 x UIT en AAN. De lamp blijft gedurende de ingestelde tijd aan.

2) Licht uitschakelen (indien lamp AAN):

Schakelaar 1 x UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus.



Permanente verlichting

1) Permanente verlichting inschakelen:

Schakelaar 2 x UIT en AAN. De lamp schakelt gedurende 4 uur over op permanente verlichting (rode LED achter de lens brandt). Vervolgens schakelt de lamp automatisch weer over op sensormodus (rode LED uit).

2) Permanente verlichting uitschakelen:

Schakelaar 1 x UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus.

Belangrijk:

Het meerdere malen op de schakelaar drukken moet snel achter elkaar gebeuren (ca. 0,5 – 1 sec.).

Afstelling registratiebereik

Het registratiebereik kan indien gewenst beperkt worden. Met de meegeleverde afdekplaatjes kunnen zoveel lenssegmenten als gewenst worden afgedekt. Daardoor worden foutieve schakelingen door bijv. auto's, voetgangers enz. uitgesloten of plaatsen



gericht bewaakt. De afdekplaatjes kunnen langs de inkepingen verticaal afgebroken of doorgeknipt worden. Daarna worden ze gewoon op de lens gestoken.

Gebruik / onderhoud

De sensorlamp is geschikt voor het automatisch inen uitschakelen van licht. Weersinvloeden kunnen de werking van de sensorlamp beïnvloeden, bij hevige windvlagen, sneeuw, regen en hagel kan het tot foutieve schakelingen komen, omdat de plotselinge

temperatuurswisselingen niet van warmtebronnen onderscheiden kunnen worden. De registratielens kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

Technische gegevens

Afmetingen (h x b x d): 270 x 100 x 141 mm (L 626 LED)

270 x 328 x 141 mm (L 625 LED) Stroomtoevoer: 230 – 240 V, 50 Hz Vermogen: L 625 LED: 8 W LED-hoofdverlichting

1 W LED-huisnummerverlichting

155 lm

L 626 LED: 8 W LED-hoofdverlichting

150 lm Kleurtemperatuur: 3200 Kelvin (warm wit) Levensduur LED-lampen: 50.000 uur Registratiehoek: 360° met onderkruipbescherming Registratiereikwijdte: 8 m rondom Schemerinstelling: 2 – 2000 lux Tijdinstelling: 5 sec. – 15 min. Basislicht: 0 of 25%, soft-lightstartfunctie Permanente verlichting: instelbaar (4 uur) Bescherming: IP 44 Veiligheidsklasse: I Temperatuurbereik: - 20° C tot + 50° C

Conformiteitsverklaring

Dit product voldoet aan de

- laagspanningsrichtlijn 2006/95/EG

- EMC-richtlijn 2004/108/EG

- RoHS-richtlijn 2002/95/EG

- 22 -

Sull'unità sensore amovibile si trovano i regolatori per l'impostazione del tempo, della luce crepuscolare e del programma. Dopo l'azionamento del nasello



per mezzo di

un cacciavite con punta piatta si può rimuovere l'unità

Funzioni

- 25 -

  

sensore in modo da effettuare l'impostazione più comodamente. La lampada si porta automaticamente su luce continua.

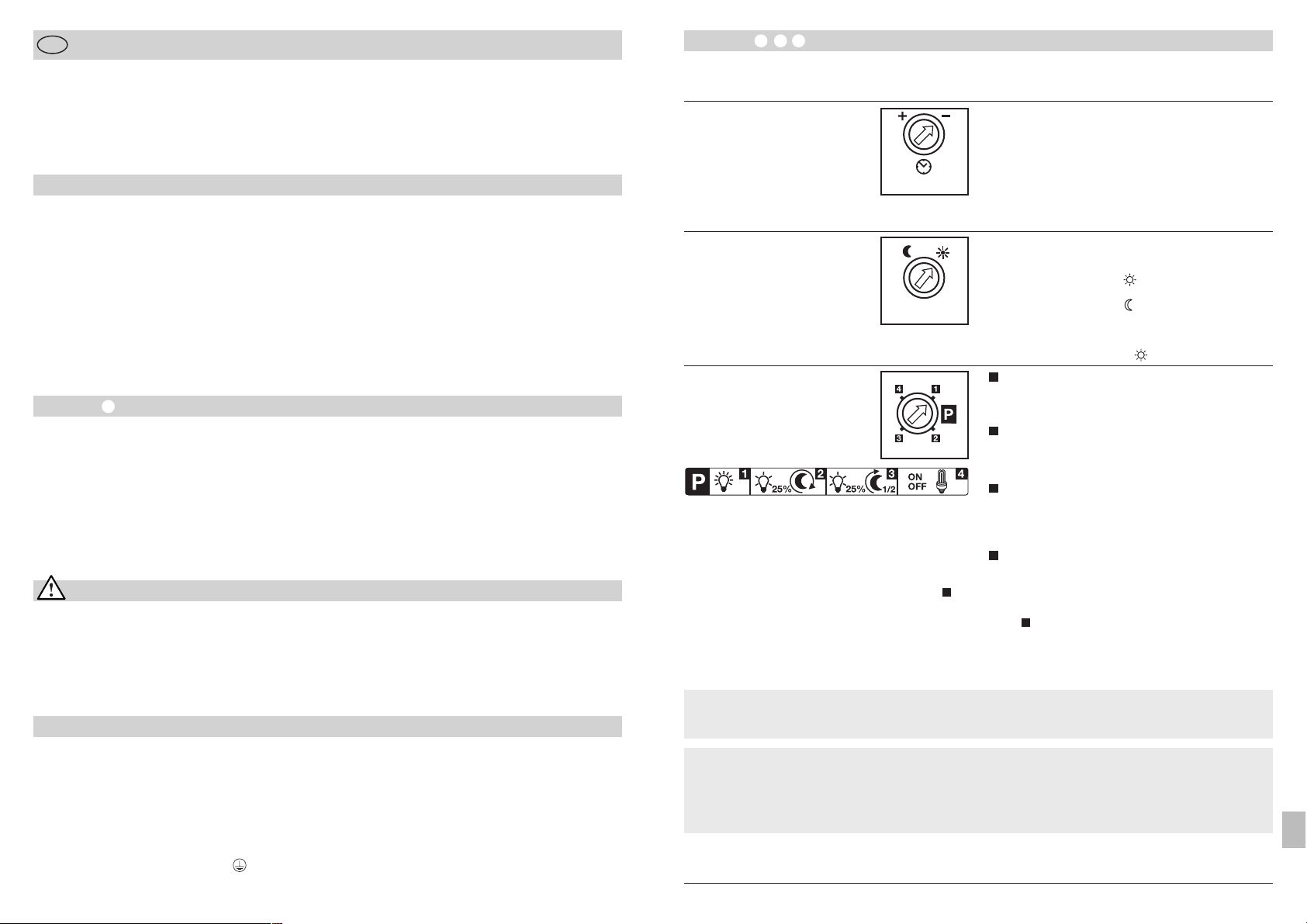

Ritardo dello spegnimento (regolazione del periodo di accensione)



(Impostazione da parte del costruttore: 5 sec.

Durata del periodo di illuminazione impostabile con regolazione continua tra 5 sec. e 15 min.

Regolatore impostato su – = tempo minimo (5 sec.) Regolatore impostato su + = tempo massimo (15 min.)

Nella regolazione del campo di rilevamento si consiglia di scegliere il tempo minimo – .

Impostazione del programma



(Impostazione da parte del costruttore: Programma 1)

Cos'è l'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accensione graduale della luce. Ciò significa che la luce al momento dell'accensione non passa direttamente alla

massima potenza, bensì la luminosità viene aumentata lentamente entro un secondo fino al raggiungimento del 100 %. Allo stesso modo, al momento dello spegnimento, la luminosità diminuisce gradatamente.

Nella lampada a sensore non è integrato un orologio, il momento in cui si raggiunge la metà della notte viene rilevato solo attraverso la lunghezza delle fasi di oscurità. Per questo motivo ai fini di un perfetto funzionamento è importante che la lampada a sensore durante questo periodo venga alimentata costantemente con corrente. Durante la prima notte (fase di misurazione) la luce di base rimane attiva fino al mattino. I valori vengono memorizzati in modo da non venire persi in caso di mancanza di corrente.

Noi consigliamo di non interrompere la tensione nel programma . I valori vengono rilevati lungo più notti, per questo in caso di eventuale guasto si dovrebbe verificare per più notti consecutive se il momento dello spegnimento della lampada a sensore cambia avvicinandosi sempre più alla mezzanotte.

Cos'è la luce di base?

La luce di base permette un'illuminazione continua durante la notte ad una potenza pari al 25 % circa del flusso luminoso utile. Solo in caso di movimento all'interno del campo di rilevamento la luce passa (per il periodo impostato, vedi Ritardo dello spegnimento



) al massimo flusso luminoso utile (100 %). Dopo di ciò la lampada passa nuovamente alla luce di base (ca. 25 %).

Avvertenze: nella modalità con dimmerazione, a seconda della rete elettrica locale, potrebbe verificarsi un leggero sfarfallio dei LED. Ciò non denota un difetto del prodotto e non costituisce pertanto motivo di reclamo.

Programma standard:

●

accensione graduale della luce / nessuna luce di base

●

vetro luminoso LED ON a partire dal valore crepuscolare impostato (L 625 LED)

Programma comfort:

●

accensione graduale della luce + luce di base

●

vetro luminoso LED ON a partire dal valore crepuscolare impostato (L 625 LED)

Programma comfort a risparmio energetico:

●

accensione graduale della luce + luminosità di base fino alla metà della notte *

●

vetro luminoso LED ON a partire dal valore crepuscolare impostato fino alla metà della notte (L 625 LED)

Programma normale:

●

nessuna accens. graduale della luce / ness. luce di base

●

vetro lumin. LED ON solo in caso di movim. (L 625 LED)

Regolazione di luce crepuscolare (soglia d'intervento)



(Impostazione da parte del costruttore: Funzionamento con luce diurna 2000 Lux)

Soglia d'intervento del sensore impostabile con regolazione continua tra 2 e 2000 Lux.

Regolatore impostato su = funzionamento con luce diurna ca. 2000 Lux. Regolatore impostato su = funzionamento con luce crepuscolare ca. 2 Lux.

Per l'impostazione del campo di rilevamento in caso di luce diurna il regolatore deve venire impostato su (funzionamento con luce diurna)

5 sec – 15 min

2 – 2000 lux

Installazione

Il luogo di montaggio deve distare almeno 50 cm da un'altra lampada, in quanto l'irraggiamento termico proveniente da quest'ultima può provocare l'intervento del sistema. Per raggiungere il raggio d'azione indicato di 8 m l'altezza di montaggio deve essere di ca. 1,8 – 2,8 m.

Collegamento della linea di allacciamento alla rete (vedi figura)

Il cavo di collegamento alla rete ha 3 fili.

L = fase (di norma nero o marrone) N = conduttore neutro (di norma blu) PE = conduttore di terra (verde/giallo)

Il principio

Il sensore a raggi infrarossi ad alta prestazione integrato consiste in un doppio sensore da 360° il quale rileva l'invisibile radiazione termica di corpi in movimento (persone, animali, ecc.).

La radiazione termica in tal modo rilevata viene trasformata elettronicamente e provoca l'accensione automatica della lampada. La presenza di ostacoli quali per es. muri o vetri impedisce il riconoscimento dell'irraggiamento termico, l'accensione pertanto non avviene. Viene raggiunto un angolo di rilevamento di 360° con un angolo di apertura di 90°.



Descrizione apparecchio



Vetro della lampada



Vite per il fissaggio del vetro



Involucro della lampada



Supporto per il montaggio a parete



Tappo di tenuta



Allacciamento alla rete cavo di alimentazione sotto intonaco



Allacciamento alla rete cavo di alimentazione sopra intonaco

Solo L 625 LED:



Vetro luminoso LED, ruotabile di 180°, a seconda se il montaggio viene effettuato a destra o a sinistra della porta di casa

Istruzioni per il montaggio

Gentili Clienti,

Vi ringraziamo per la fiducia che ci avete dimostrato con l'acquisto della Vostra nuova lampada a sensore STEINEL. Avete scelto un prodotto pregiato di alta qualità che è stato costruito, provato ed imballato con la massima scrupolosità.

Avvertenze sulla sicurezza

■

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

■

Per il montaggio la linea elettrica da allacciare deve essere fuori tensione. Prima del lavoro, occorre pertanto togliere la tensione ed accertarne l'assenza mediante uno strumento di misura della tensione.

Vi preghiamo di procedere all'installazione solo dopo aver letto attentamente le presenti istruzioni di montaggio. Solo un'installazione ed una messa in funzione effettuate a regola d'arte possono infatti garantire un funzionamento affidabile, privo di disturbi e di lunga durata. Vi auguriamo di essere pienamente soddisfatti della Vostra nuova lampada a sensore STEINEL.

■

L'installazione della lampada a sensore richiede l'intervento sulla tensione di rete. Essa deve pertanto venire eseguita adeguatamente in conformità alle condizioni di allacciamento ed alle prescrizioni per l'installazione vigenti nel relativo paese. (D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Sostegno per vetro luminoso LED spostabile per la regolazione del vetro stesso per numeri a 3 cifre.



Allacciamento vetro luminoso LED mediante spina collegata all'involucro della lampada



Unità sensore (asportabile per una comoda impostazione delle funzioni)



Nasello per la rimozione dell'unità sensore



Regolazione del periodo di accensione



Regolazione di luce crepuscolare



Impostazione del programma



Il principio



Regolazione del campo di rilevamento



Funzionamento con luce continua

Il controllo del campo sotto il sensore garantisce la protezione contro l'elusione del sensore sotto il campo di rilevamento.

Importante: per ottenere il più sicuro rilevamento di movimento montate la lampada sensore lateralmente rispetto alla direzione di passaggio e provvedete affinché non vi siano ostacoli (come per es. alberi, muri, ecc.) che compromettano la visuale del sensore. Il raggio d'azione è limitato se Vi dirigete direttamente verso la lampada.

Se avete dei dubbi controllate i cavi con un indicatore ditensione; poi disinserite nuovamente la tensione. Fase (L), filo neutro (N) e conduttore di terra (PE) vengono allacciati ai morsetti isolanti.

Avvertenze: ovviamente nella linea di alimentazione della rete può venire installato un interruttore di rete per accendere e spegnere. Per il funzionamento con luce continua ciò costituisce una condizione indispensabile (vedi capitolo funzionamento con luce continua)

.

Importante: ai fini di garantire la messa a terra di tutti i componenti metallici, la lampada deve venire allacciata alla rete solo dopo essere stata completamente montata.

- 24 -

* Avvertenza sul programma comfort a risparmio energetico :

Garanzia di funzionamento

Questo prodotto STEINEL viene fabbricato con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove di campionamento. STEINEL garantisce la perfetta qualità ed il funzionamento. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto dall'utilizzatore. Noi eliminiamo vizi dovuti a difetti del materiale o ad errori di fabbricazione, la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione di pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a parti soggette al logorio nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione e dallo scontrino o dalla fattura (in cui indicati siano la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza tecnica:

Con periodo di garanzia scaduto e nel caso di difetti che non danno diritto, a prestazioni di garanzia, il nostro centro di assistenza esegue le relative riparazioni. Inviate il prodotto ben imballato, al più vicino centro di assistenza.

La lampada a sensore si accende a sproposito

Lampada a sensore - Modifica del raggio d'azione

Il LED rosso lampeggia velocemente

■

il vento muove alberi e cespugli nel campo di rilevamento

■

vengono rilevate automobili sulla strada

■

improvviso sbalzo di temperatura a causa delle intemperie (vento, pioggia, neve) o aria di scarico da ventilatori, finestre aperte

■

spostate il campo

■

spostate il campo

■

cambiate luogo di montaggio o impostatelo altrove

■

diverse temperature dell'ambiente cirrostante

■

impostare precisamente il campo di rilevamento con l'ausilio di calotte di copertura

■

il fusibile interno è attivato

■

spegnete la lampada a sensore e dopo ca. 5 sec. riaccendetela

Il vetro luminoso LED non si accende

■

il morsetto non è completamente scattato in posizione

■

comprimete bene il morsetto

Vetro luminoso LED spento nonostante l'oscurità

■

programma 3 o 4 selezionato

■

modificate il programma

Sfarfallio dei LED

■

rete elettrica locale

■

cfr. avvertenza a pagina 25

Disturbi di funzionamento

Lampada a sensore priva di tensione

La lampada sensore non si accende

La lampada a sensore non si spegne

Disturbo

■

fusibile guasto, interruttore non acceso, linea di alimentazione interrotta

■

corto circuito

■

nuovo fusibile, accendete l'interruttore di rete; controllate il cavo con un indicatore di tensione

■

controllate gli allacciamenti

■

nel funzionamento con luce diurna, la regolazione di luce crepuscolare si trova impostata su funzionamento di notte

■

lampadina difettosa

■

interruttore di rete OFF

■

fusibile difettoso

■

campo di rilevamento non impostato con direzione giusta

■

il fusibile elettrico interno è stato attivato (il LED lampeggia velocemente)

■

il morsetto di collegamento alla rete non è infilato correttamente

■

effettuate una nuova regolazione (regolatore )

■

cambiate lampadina ad incandescenza

■

accendete l'apparecchio

■

cambiate fusibile, eventualmente controllate l'allacciamento

■

regolate nuovamente il campo

■

spegnete la lampada a sensore e dopo ca. 5 sec. riaccendetela

■

comprimete bene il morsetto

■

continuo movimento all'interno del campo di rilevamento

■

l'unità sensore non è scattata in posizione

■

controllate il campo e se necessario regolarlo nuovamente

■

innestate l'unità sensore in posizione esercitando una leggera pressione

La luce di base, contrariamente a quanto si desidera, non si spegne attorno a mezzanotte

■

una fonte luminosa esterna (per es. un altro segnalatore di movimento o un'altra lampada) rende inattiva la lampada a sensore

■

proteggete la lampada a sensore dalla luce esterna, osservate la lampada a sensore per più giorni, essa necessita di qualche tempo per riportarsi al valore corretto

La lampada a sensore non si spegne completamente

■

È selezionata la luce di base

■

selettore di programma su 1

Causa Rimedi

- 27 -

Funzionamento con luce continua

Se viene montato un interruttore di rete nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:

Funzionamento con sensore

1) Accendere la luce (se la lampada è in posizione OFF):

Interruttore 1 x OFF e ON. La lampada rimane accesa per il periodo impostato.

2) Spegnere la luce (se la lampada è in posizione ON):

Interruttore 1 x OFF e ON. La lampada si spegne, ossia passa in esercizio sensore.

Funzionamento a luce continua

1) Accensione della luce continua:

Interruttore 2 x OFF e ON. La lampada rimane accesa con luce continua per 4 ore (dietro la lente si illumina il LED rosso). Dopo questo periodo di tempo la lampada passa di nuovo automaticamente in esercizio sensore (il LED rosso si spegne).

2) Disattivazione della funzione luce continua:

Interruttore 1 x OFF e ON. La lampada si spegne, ossia passa in esercizio sensore.

Importante:

L'azionamento multiplo dell'interruttore deve avvenire rapidamente (entro 0,5 –1 sec.).

Regolazione del campo di rilevamento

A seconda delle necessità è possibile limitare il campo di rilevamento. Le calotte di copertura fornite in dotazione servono a coprire un qualsiasi numero di segmenti di lente. In tal modo è possibile escludere gli eventuali interventi a sproposito provocati ad esempio da automobili, passanti o

sorvegliare in modo mirato punti particolarmente esposti al pericolo. Le calotte di copertura possono venire separate lungo le suddivisioni in verticale già preparate. Dopo di ciò esse devono venire semplicemente infilate sulla spina.

Funzionamento / Cura

La lampada a sensore è adatta per l'accensione e lo spegnimento automatici della luce. Gli influssi degli agenti atmsferici potrebbero compromettere il funzionamento della lampada a sensore, in caso di forti raffiche di vento, neve, pioggia o grandine è possibile che il sensore intervenga a

sproposito, in quanto improvvisi sbalzi di temperatura riconducibili a tali fenomeni non possono venire distinti da quelli dovuti alla presenza di fonti di calore. In caso la lente di rilevamento fosse imbrattata, pulitela con un panno umido (senza utilizzare detergenti).

Dati tecnici

Dimensioni (a x l x p): 270 x 100 x 141 mm (L 626 LED)

270 x 328 x 141 mm (L 625 LED) Allacciamento alla rete: 230 – 240 V, 50 Hz Potenza: L 625 LED: 8 W LED illuminazione principale

1 W LED illuminazione del numero civico

155 lm

L 626 LED 8 W LED illuminazione principale

150 lm Temperatura del colore: 3200 Kelvin (bianco caldo) Durata utile LED: 50.000 ore Angolo di rilevamento: 360° con protezione antistrisciamento Raggio d'azione del rilevamento: in un raggio di 8 m Regolazione crepuscolare: 2 – 2000 Lux Regolazione del periodo di accensione: 5 sec. – 15 min. Luce di base: 0 o 25%, accensione graduale della luce Luce continua: 4 ore di luce continua commutabile Grado di protezione: IP 44 Classe di protezione: I Intervallo di temperatura: tra - 20° C e + 50° C

Dichiarazione di conformità

Questo prodotto è conforme alle seguenti direttive:

- Direttiva sulla bassa tensione 2006/95/CE

- Direttiva sulla compatibilità elettromagnetica 2004/108/CE

- Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche 2002/95/CE

- 26 -





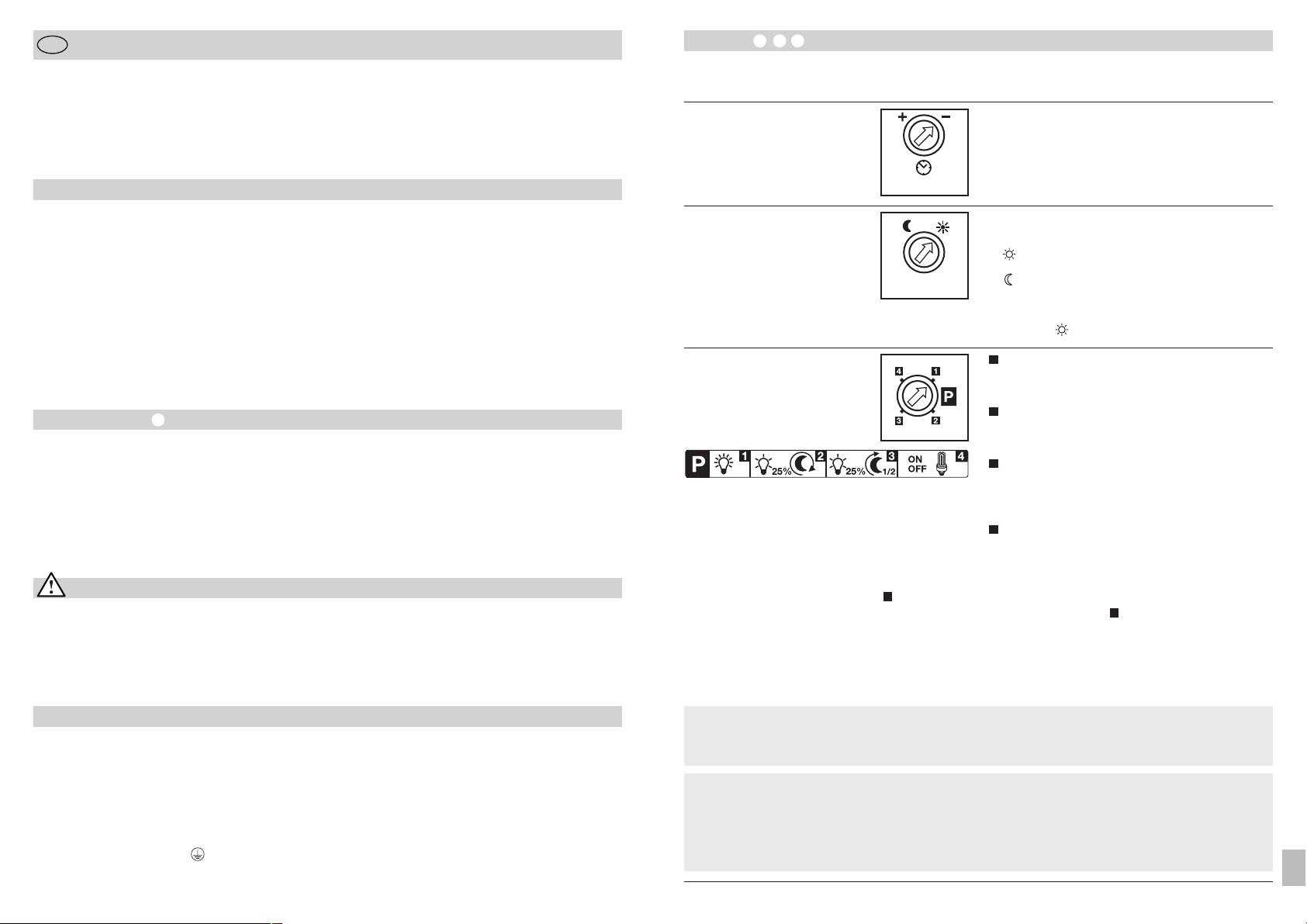

En la unidad del sensor extraíble están los reguladores para el ajuste del tiempo, del crepúsculo y del programa. Después de accionar la lengüeta de encastre



con un

Funciones

- 29 -

  

destornillador de hoja plana puede extraerse la unidad del sensor para su ajuste cómodo. Al hacerlo la Lámpara conmuta automáticamente a alumbrado permanente.

Desconexión diferida (temporización)



(regulación de fábrica: 5 seg.)

Temporización con regulación continua de 5 seg. hasta 15 min.

Regulador ajustado a

–

= tiempo mínimo (5 seg.)

Regulador ajustado a

= tiempo máximo (15 min.)

Para el ajuste del campo de detección se recomienda seleccionar el tiempo mínimo –.

Ajuste del programa



(regulación de fábrica: programa 1)

¿Qué es el encendido suave de la luz?

La Lámpara Sensor dispone de una función de encendido suave de la luz. Esto significa que la luz al encender no se conecta directamente con su potencia máxima, sino que

la claridad sube lentamente en el plazo de un segundo hasta el 100 %. De este modo, también se atenúa suavemente la luz al apagarla.

* Observación sobre el programa de ahorro confort : En la Lámpara Sensor no hay ningún reloj integrado, la

mitad de la noche se calcula sólo por la duración de las fases de oscuridad. Por este motivo, para un funcionamiento correcto es importante que la Lámpara Sensor reciba tensión continuamente durante este tiempo. Durante la primera noche (fase de medición) la luz de fondo está completamente activa. Los valores son almacenados seguros contra un corte de tensión.

Recomendamos no interrumpir la tensión en el programa . Los valores se calculan durante varias noches, por ello, en caso de fallo debe observarse durante varias noches si el tiempo de desconexión de la Lámpara Sensor se desplaza en dirección a la mitad de la noche.

¿Qué es la luz de fondo?

La luz de fondo permite una iluminación nocturna permanente con un 25 % aprox. de potencia luminosa. Con un movimiento dentro del campo de detección se enciende la luz (para la temporización regulada, véase desconexión diferida



) a la potencia luminosa máxima (100 %). Después la lámpara conmuta de nuevo a la luz de fondo (aprox. 25 %).

Observación: En el modo de graduación se puede producir un ligero parpadeo de los LEDs dependiendo de la red eléctrica local. Esto no significa un defecto del producto y no es motivo de reclamación.

Programa estándar:

●

Encendido progresivo de la luz / sin luz de fondo

●

Placa de lámpara LED ON desde valor crepuscular ajustado (L 625 LED)

Programas de confort:

●

Encendido progresivo de la luz + luz de fondo

●

Placa de lámpara LED ON desde valor crepuscular ajustado (L 625 LED)

Programa de ahorro confort:

●

Encendido progresivo de la luz + luz de fondo hasta medianoche *

●

Placa de lámpara LED ON desde valor crepuscular ajustado hasta medianoche (L 625 LED)

Programa normal:

●

Sin encendido progresivo de la luz / sin luz de fondo

●

Placa de lámpara LED ON sólo con movim. (L 625 LED)

Regulación crepuscular (punto de activación)



(regulación de fábrica: funcionamiento a la luz del día 2000 Lux)

Punto de activación con regulación continua del sensor de 2 a 2000 lux.

Tornillo de regulación ajustado a = funcionamiento a la luz del día 2000 lux aprox. Tornillo de regulación ajustado a = funcionamiento crepuscular aprox. 2 lux.

Para la regulación del campo de detección con luz diurna, el tornillo de regulación debe ponerse en (funcionamiento a la luz del día).

5 seg. – 15 min.

2 - 2000 lux

Instalación

El lugar de montaje debe hallarse a una distancia mínima de 50 cm de cualquiera lámpara debido a que la radiación térmica de la misma puede hacer que se active erróneamente el sensor. Para conseguir el alcance de 8 m indicado, la altura de montaje debe ser de aprox. 1,8 – 2,8 m.

Conexión del cable de alimentación de red (v. figura)

El cable de alimentación de red consta de 3 conductores:

L = fase (generalmente negro o marrón) N = neutro (generalmente azul) PE = toma de tierra (verde/amarillo)

El concepto

El sensor infrarrojo de alto rendimiento integrado consta de un sensor doble de 360°, que registra la radiación térmica invisible de objetos en movimiento (personas, animales etc.).

Esta radiación térmica registrada se transforma electrónicamente y activa, de esta forma, automáticamente el foco. A través de obstáculos, como, p. ej., muros o cristales de ventana, no se puede detectar radiación térmica,por lo cual tampoco tendrá lugar una activación. Se logra un ángulo de detección de 360° con un ángulo de apertura de 90°.



Descripción del aparato



Globo de vidrio



Tornillo de fijación del vidrio



Carcasa de la lámpara



Soporte de pared



Tapón obturador



Conexión de red cable de conexión bajo revoque



Conexión de red cable de conexión sobre revoque

Sólo L 625 LED:



Placa de lámpara LED, giratoria 180°, según el montaje a la derecha o a la izquierda de la puerta



Soporte desplazable para la placa de lámpara LED para ajustar la placa para números de 3 cifras.

Instrucciones de montaje

Apreciado cliente:

Muchas gracias por la confianza depositada en nosotros al comprar su nueva Lámpara Sensor STEINEL. Se ha decidido por un producto de alta calidad, producido, probado y embalado con el mayor cuidado. Le rogamos se familiarice con estas instrucciones de mon-

Indicaciones de seguridad

■

¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

■

Para el montaje, el cable eléctrico a enchufar deberá estar sin tensión. Por tanto, desconecte primero la corriente y compruebe que no hay tensión utilizando un comprobador de tensión.

taje antes de instalarlo. Sólo una instalación y puesta en funcionamiento adecuadas garantizarán un servicio prolongado, eficaz y sin alteraciones. Le deseamos que pueda sacar buen provecho de su nueva Lámpara Sensor STEINEL.

■

La instalación de la Lámpara Sensor supone un trabajo en la red eléctrica. Debe realizarse, por tanto, profesionalmente, de acuerdo con las normativas de instalación específicas de cada país. (D-VDE 0100, A-ÖVE/ÖNORM E8001-1,



-SEV 1000)



Conexión de la placa de lámpara LED mediante conexión enchufable en la carcasa de la lámpara



Unidad del sensor (extraíble para ajustar cómodamente la función)



Lengüeta de encastre para extraer la unidad del sensor



Temporización



Regulación crepuscular



Ajuste del programa



El concepto



Ajuste del campo de detección



Función de alumbrado permanente

La vigilancia de campo debajo del sensor garantiza una protección contra sumersión.

Importante: La detección de movimiento más segura se consigue montando la Lámpara Sensor en sentido lateral respecto a la dirección de tránsito sin que obstáculos (como, p. ej., árboles, muros etc.) impidan el registro del sensor. El alcance está limitado cuando llegan directamente a la lámpara.

En caso de dudas, hay que identificar los conductores con un comprobador de tensión; a continuación debe desconectarse de nuevo la tensión. La fase (L), neutro (N) y la toma de tierra (PE) se conectan a la regleta divisible.

Observación: Naturalmente, el cable de alimentación de red puede llevar montado un interruptor para conectar y desconectar la tensión. Es requisito indispensable para la función de alumbrado permanente (v. capítulo función de alumbrado permanente)



Importante: Con el fin de garantizar la puesta a tierra de todas las piezas metálicas, la lámpara sólo se podrá conectar a la red una vez montada por completo.

- 28 -

Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. STEINEL garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos por vicios de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos.

Sólo se concede la garantía si se envía el aparato sin desarmar con una breve descripción del fallo, ticket de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al centro de servicio correspondiente.

Servicio de reparación:

Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos envíen el producto bien embalado a la dirección indicada.

La Lámpara Sensor se conecta cuando no se desea

Modificación del alcance de la Lámpara Sensor

El LED rojo parpadea rápido

■

el viento mueve árboles y matorrales en el campo de detección

■

detección de automóviles en la calle

■

cambio de temperatura repentino debido a las condiciones atmosféricas (viento, lluvia, nieve) o a ventiladores o ventanas abiertas

■

modificar campo de detección

■

modificar campo de detección

■

modificar campo de detección, cambiar lugar de montaje

■

otras temperaturas ambientales

■

ajústese bien campo de detección a base de cubiertas

■

fusible interno activado

■

apagase Lámpara Sensor y vuélvase a encender después de 5 seg.

La placa de lámpara LED no conmuta

■

borne no encastrado completamente■comprimir firmemente el borne

Placa de lámpara LED apagada a pesar de la oscuridad

■

programa 3 o 4 seleccionado

■

modificar programa

LEDs parpadean

■

red eléctrica local

■

ver indicación en la página 29

Fallos de funcionamiento

Lámpara Sensor sin tensión

La Lámpara Sensor no se conecta

La Lámpara Sensor no se desconecta

Fallo

■

fusible defectuoso, interruptor en OFF, línea interrumpida

■

cortocircuito

■

cambiar fusible, poner interruptor en ON; comprobar la línea de alimentación con un comprobador de tensión

■

comprobar conexiones

■

en funcionamiento a la luz del día, regulación crepuscular ajustada para funcionamiento nocturno

■

interruptor en OFF

■

fusible defectuoso

■

campo de detección sin ajuste selectivo

■

fusible interno eléctrico ha sido activado (LED rojo parpadea rápido)

■

borne de conector de red no enchufada correctamente

■

volver a ajustar (regulador )

■

conectar

■

cambiar fusible y dado el caso comprobar conexión

■

volver a ajustar

■

apáguese Lámpara Sensor y vuélvase a encender después de unos 5 seg.

■

comprimir firmemente el borne

■

movimiento permanente en el campo de detección

■

la unidad del sensor no está enclavada

■

controlar y, en caso dado, reajustar campo de detección

■

enclavar la unidad del sensor con una ligera presión

La luz de fondo no se apaga aprox. a medianoche según lo deseado

■

fuente de luz externa (por ejemplo, otro detector o lámpara de movimiento) inactiva la Lámpara Sensor

■

proteger la Lámpara Sensor contra la luz externa, observar la Lámpara Sensor varios días, necesita algún tiempo para ajustar de nuevo al valor correcto

La Lámpara Sensor no se desconecta completamente

■

luz de fondo seleccionada

■

selector de programa a 1

Causa Solución

- 31 -

Función de alumbrado permanente

Si se monta un interruptor en el cable de alimentación de red, además de la simple función de encendido y apagado puede disponerse de las siguientes funciones:

Funcionamiento de sensor

1) Conectar la luz (si la lámpara está en OFF):

Pulse el interruptor OFF y ON una vez. Lámpara queda encendida durante el tiempo definido.

2) Desconectar la luz (si la lámpara está en ON):

Pulse el interruptor OFF y ON una vez. La lámpara se apaga o pasa a funcionamiento de sensor.



Alumbrado permanente

1) Conectar alumbrado permanente:

Pulse el interruptor OFF y ON dos veces. La lámpara se enciende de modo permanente por un período de 4 horas (el LED rojo - detrás de la lente - se enciende). A continuación pasa de nuevo automáticamente a funcionamiento de sensor (el LED rojo se apaga).

2) Desconectar alumbrado permanente:

Pulse el interruptor OFF y ON una vez. La lámpara se apaga o pasa a funcionamiento de sensor.

Importante:

La secuencia de pulsación del interruptor debe ser rápida (del orden de 0,5 a 1 seg. entre pulsación y pulsación).

Ajuste del campo de detección

El campo de detección puede limitarse según necesidad. Las cubiertas adjuntas sirven para cubrir opcionalmente muchos segmentos individuales de la lente. De este modo se evitan conmutaciones de fallo debido p. ej. el paso de vehículos, transeúntes etc. o para controlar de forma directa



los puntos de riesgo. Las cubiertas pueden separarse a lo largo de las divisiones prerranuradas en las verticales. Después simplemente se enchufan en la lente.

Funcionamiento / Cuidados

La Lámpara Sensor también sirve para el encendido automático de la luz. Las condiciones meteorológicas pueden influir en el funcionamiento de la Lámpara Sensor, en caso de fuertes rachas de viento, nieve, lluvia, granizo se podrá producir una activación errónea, ya que los cambios brus-

cos de temperaturas no se pueden distinguir de las fuentes de calor. La lente de detección puede limpiarse con un paño húmedo (sin detergente) cuando esté sucia.

Datos técnicos

Dimensiones (alt. x anch. x prof.): 270 x 100 x 141 mm (L 626 LED)

270 x 328 x 141 mm (L 625 LED) Tensión de alimentación: 230 – 240 V, 50 Hz Potencia: L 625 LED: 8 W LED iluminación principal

1 W LED iluminación del número de casa

155 lm

L 626 LED: 8 W LED iluminación principal

150 lm Temperatura cromática: 3200 Kelvin (blanco cálido) Duración de los LEDs: 50.000 horas Ángulo de detección: 360° con protección contra sumersión Alcance de detección: 8 m omnidireccional Regulación crepuscular: 2 – 2000 lux Temporización: 5 seg. - 15 min. Luz de fondo: 0 o 25%, encendido progresivo Alumbrado permanente: conectable 4 horas Tipo de protección: IP 44 Clase de protección: I Campo de temperatura: desde - 20° C hasta + 50° C

Declaración de conformidad

Este producto cumple con la

- Directiva de baja tensión 2006/95/CE

- Directiva CEM 2004/108/CE

- Directiva RoHS 2002/95/CE

- 30 -

+ 36 hidden pages

Steinel L 625 LED, L 626 LED Information [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
