Presence Control PRO

110009916 05/2010

IR Quattro COM 1
IR Quattro COM 1 AP
IR Quattro COM 2
IR Quattro DIM

IR Quattro HD COM 1
IR Quattro HD COM 1 AP
IR Quattro HD COM 2
IR Quattro HD DIM



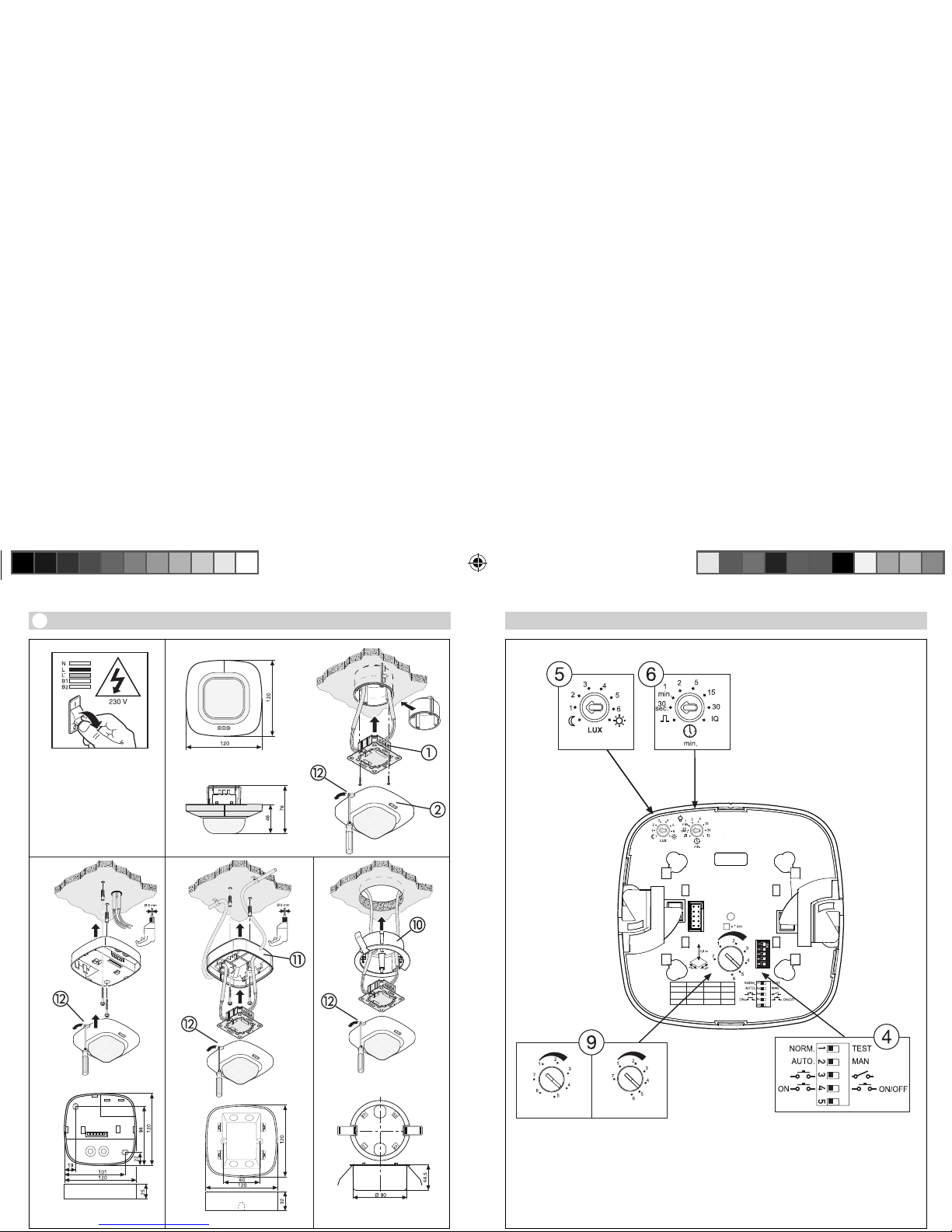

IR Quattro COM 1/COM 1 AP / IR Quattro HD COM 1/HD COM 1 AP

COM 1 AP

IR Quattro HD IR Quattro



IR Quattro IR Quattro HD

Presence Radial Tangential Presence Radial Tangential

4,00 m 1

— 3,8 m x 3,8 m 3,8 m x 3,8 m — 6 m x 6 m 7 m x 7 m

2

— 3,8 m x 3,8 m 4,7 m x 4,7 m — 6 m x 6 m 7,5 m x 7,5 m

3

— 3,8 m x 3,8 m 5,6 m x 5,6 m — 6 m x 6 m 8 m x 8 m

4

— 4,7 m x 4,7 m 7,5 m x 7,5 m — 7 m x 7 m 12 m x 12 m

5

— 4,7 m x 4,7 m 7,5 m x 7,5 m — 8 m x 8 m 15 m x 15 m

6

— 5,6 m x 5,6 m 8,5 m x 8,5 m — 8 m x 8 m 20 m x 20 m

7

— 7,5 m x 7,5 m 10 m x 10 m — 8,4 m x 8,4 m 24 m x 24 m

5,00 m 1

— — — — 6 m x 6 m 8 m x 8 m

2

— — — — 6,3 m x 6,3 m 11 m x 11 m

3

— — — — 6,7 m x 6,7 m 14 m x 14 m

4

— — — — 7 m x 7 m 17 m x 17 m

5

— — — — 7,4 m x 7,4 m 20 m x 20 m

6

— — — — 7,7 m x 7,7 m 24 m x 24 m

7

— — — — 8,1 m x 8,1 m 27 m x 27 m

6,00 m 1

— — — — 7 m x 7 m 9 m x 9 m

2

— — — — 7,1 m x 7,1 m 12 m x 12 m

3

— — — — 7,3 m x 7,3 m 16 m x 16 m

4

— — — — 7,4 m x 7,4 m 19 m x 19 m

5

— — — — 7,5 m x 7,5 m 23 m x 23 m

6

— — — — 7,7 m x 7,7 m 26 m x 26 m

7

— — — — 7,8 m x 7,8 m 30 m x 30 m

8,00 m 1

— — — — 7,4 m x 7,4 m 11 m x 11 m

2

— — — — 7,5 m x 7,5 m 15 m x 15 m

3

— — — — 7,7 m x 7,7 m 19 m x 19 m

4

— — — — 7,8 m x 7,8 m 24 m x 24 m

5

— — — — 7,9 m x 7,9 m 28 m x 28 m

6

— — — — 8,1 m x 8,1 m 32 m x 32 m

7

— — — — 8,2 m x 8,2 m 36 m x 36 m



IR Quattro IR Quattro HD

Presence Radial Tangential Presence Radial Tangential

2,50 m 1

2,6 m x 2,6 m 2,6 m x 2,6 m 2,8 m x 2,8 m 3,6 m x 3,6 m 3,6 m x 3,6 m 4 m x 4 m

2

2,9 m x 2,9 m 2,9 m x 2,9 m 2,8 m x 2,8 m 4 m x 4 m 4 m x 4 m 4 m x 4 m

3

3,2 m x 3,2 m 3,2 m x 3,2 m 2,8 m x 2,8 m 4,6 m x 4,6 m 4,6 m x 4,6 m 5 m x 5 m

4

3,4 m x 3,4 m 3,4 m x 3,4 m 3,8 m x 3,8 m 5,2 m x 5,2 m 5,2 m x 5,2 m 6 m x 6 m

5

3,6 m x 3,6 m 3,8 m x 3,8 m 4,7 m x 4,7 m 5,8 m x 5,8 m 5,8 m x 5,8 m 8 m x 8 m

6

4,1 m x 4,1 m 4,2 m x 4,2 m 5,6 m x 5,6 m 6,8 m x 6,8 m 6,8 m x 6,8 m 13 m x 13 m

7

4,7 m x 4,7 m 4,7 m x 4,7 m 6,6 m x 6,6 m 7,8 m x 7,8 m 7,8 m x 7,8 m 18 m x 18 m

2,80 m 1

2,8 m x 2,8 m 2,8 m x 2,8 m 2,8 m x 2,8 m 3,8 m x 3,8 m 3,8 m x 3,8 m 4 m x 4 m

2

3,1 m x 3,1 m 3,1 m x 3,1 m 3 m x 3 m 4,4 m x 4,4 m 4,4 m x 4,4 m 4,5 m x 4,5 m

3

3,5 m x 3,5 m 3,5 m x 3,5 m 3,8 m x 3,8 m 5,1 m x 5,1 m 5,1 m x 5,1 m 5,5 m x 5,5 m

4

3,9 m x 3,9 m 3,9 m x 3,9 m 4,5 m x 4,5 m 5,5 m x 5,5 m 5,5 m x 5,5 m 6,5 m x 6,5 m

5

4,2 m x 4,2 m 4,2 m x 4,2 m 5,4 m x 5,4 m 5,9 m x 5,9 m 5,9 m x 5,9 m 8,5 m x 8,5 m

6

4,4 m x 4,4 m 4,4 m x 4,4 m 6,1 m x 6,1 m 6,9 m x 6,9 m 6,9 m x 6,9 m 17 m x 17 m

7

4,7 m x 4,7 m 4,7 m x 4,7 m 7,1 m x 7,1 m 7,9 m x 7,9 m 7,9 m x 7,9 m 20 m x 20 m

3,00 m 1

2,8 m x 2,8 m 2,8 m x 2,8 m 2,8 m x 2,8 m 4 m x 4 m 4 m x 4 m 4 m x 4 m

2

3,2 m x 3,2 m 3,3 m x 3,3 m 3,3 m x 3,3 m 4,8 m x 4,8 m 4,8 m x 4,8 m 5 m x 5 m

3

3,6 m x 3,6 m 3,8 m x 3,8 m 4,7 m x 4,7 m 5,6 m x 5,6 m 5,6 m x 5,6 m 6 m x 6 m

4

3,7 m x 3,7 m 4,2 m x 4,2 m 5,4 m x 5,4 m 5,8 m x 5,8 m 5,8 m x 5,8 m 7 m x 7 m

5

3,8 m x 3,8 m 4,7 m x 4,7 m 6,1 m x 6,1 m 6 m x 6 m 6 m x 6 m 9 m x 9 m

6

4,2 m x 4,2 m 4,7 m x 4,7 m 6,6 m x 6,6 m 7 m x 7 m 8 m x 8 m 20 m x 20 m

7

4,2 m x 4,2 m 4,8 m x 4,8 m 7 m x 7 m 8 m x 8 m 8 m x 8 m 22 m x 22 m

3,50 m 1

2,8 m x 2,8 m 4,7 m x 4,7 m 4,7 m x 4,7 m 4,8 m x 4,8 m 5 m x 5 m 6 m x 6 m

2

3,2 m x 3,2 m 5,2 m x 5,2 m 5,6 m x 5,6 m 5 m x 5 m 5,5 m x 5,5 m 6 m x 6 m

3

3,6 m x 3,6 m 5,6 m x 5,6 m 7,5 m x 7,5 m 5,4 m x 5,4 m 6 m x 6 m 6 m x 6 m

4

3,7 m x 3,7 m 6,6 m x 6,6 m 9,1 m x 9,1 m 5,8 m x 5,8 m 7 m x 7 m 9,5 m x 9,5 m

5

3,8 m x 3,8 m 7,1 m x 7,1 m 9,9 m x 9,9 m 6,2 m x 6,2 m 8 m x 8 m 13 m x 13 m

6

4,2 m x 4,2 m 7,5 m x 7,5 m 11 m x 11 m 7,2 m x 7,2 m 9,5 m x 9,5 m 20,5 m x 20,5 m

7

4,2 m x 4,2 m 8,6 m x 8,6 m 12 m x 12 m 8,2 m x 8,2 m 11 m x 11 m 28 m x 28 m

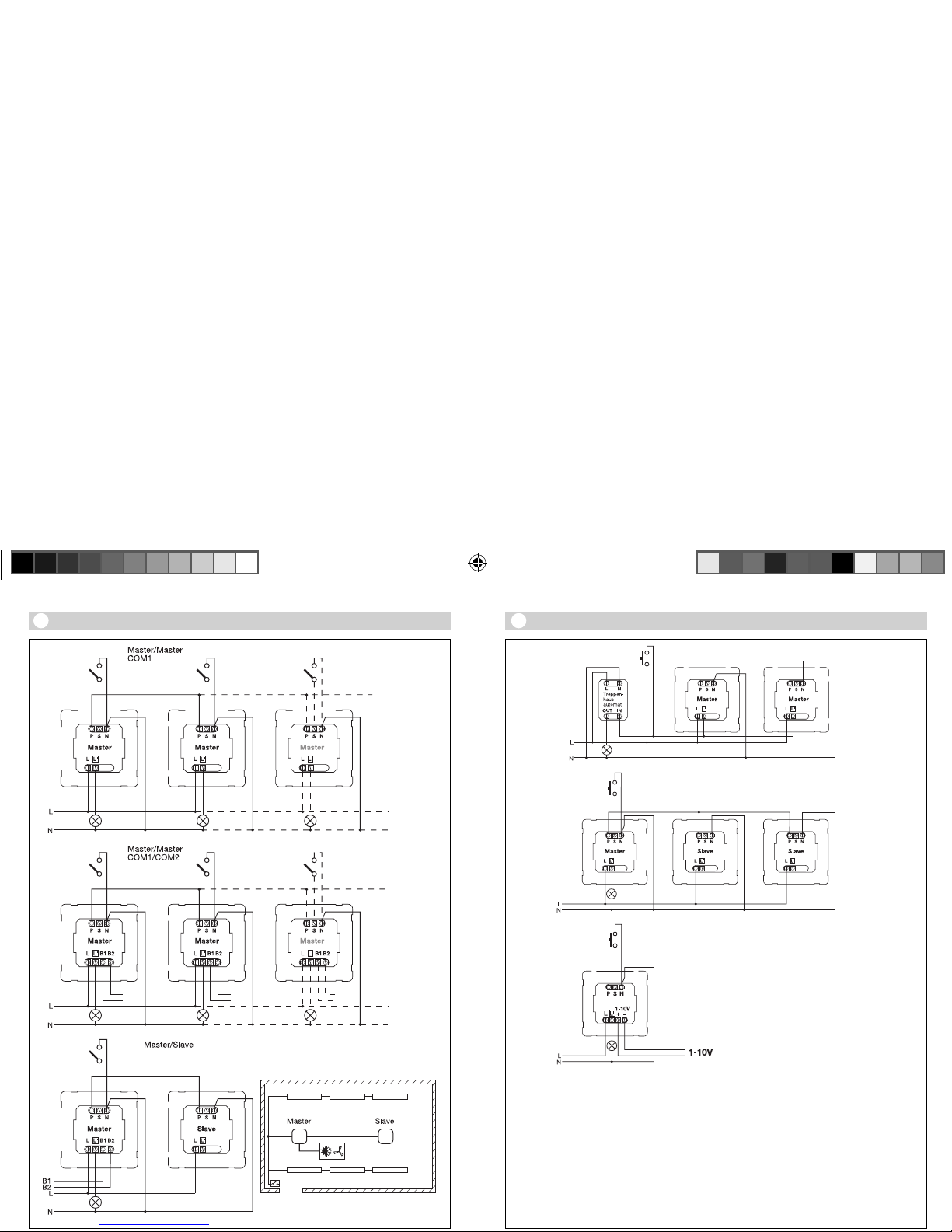

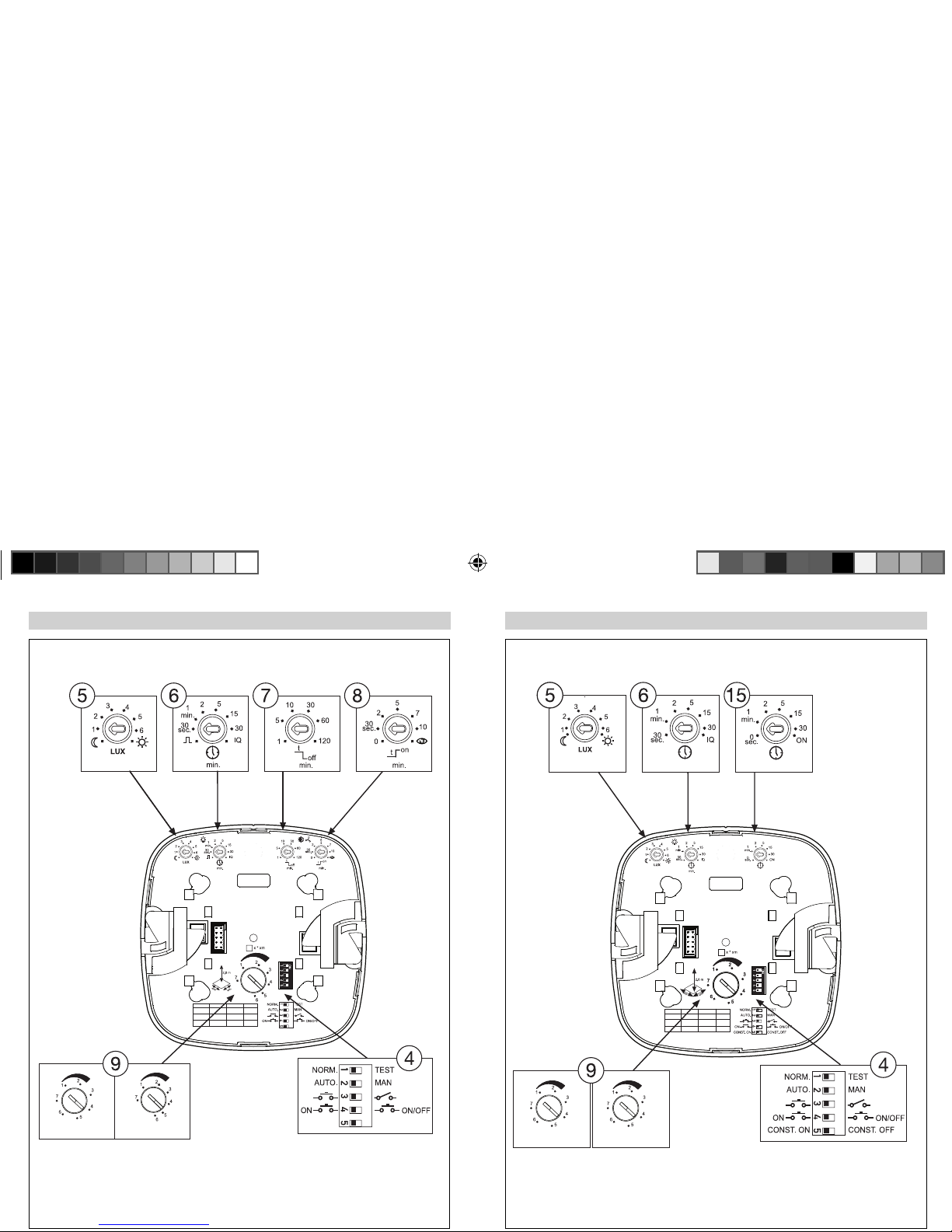

IR Quattro COM 2 / IR Quattro HD COM 2 IR Quattro DIM / IR Quattro HD DIM

IR Quattro HD IR Quattro

IR Quattro HD IR Quattro





14.1



14.1



14.2



14.3



14.4



14.5
